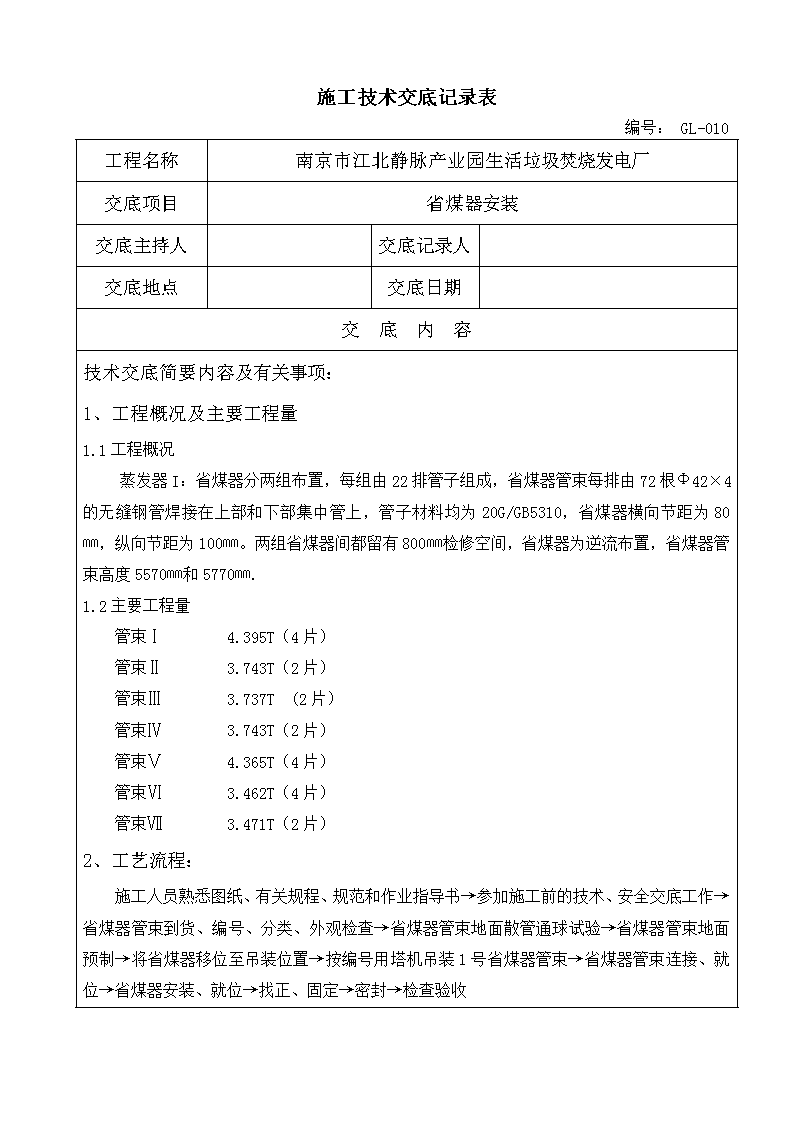

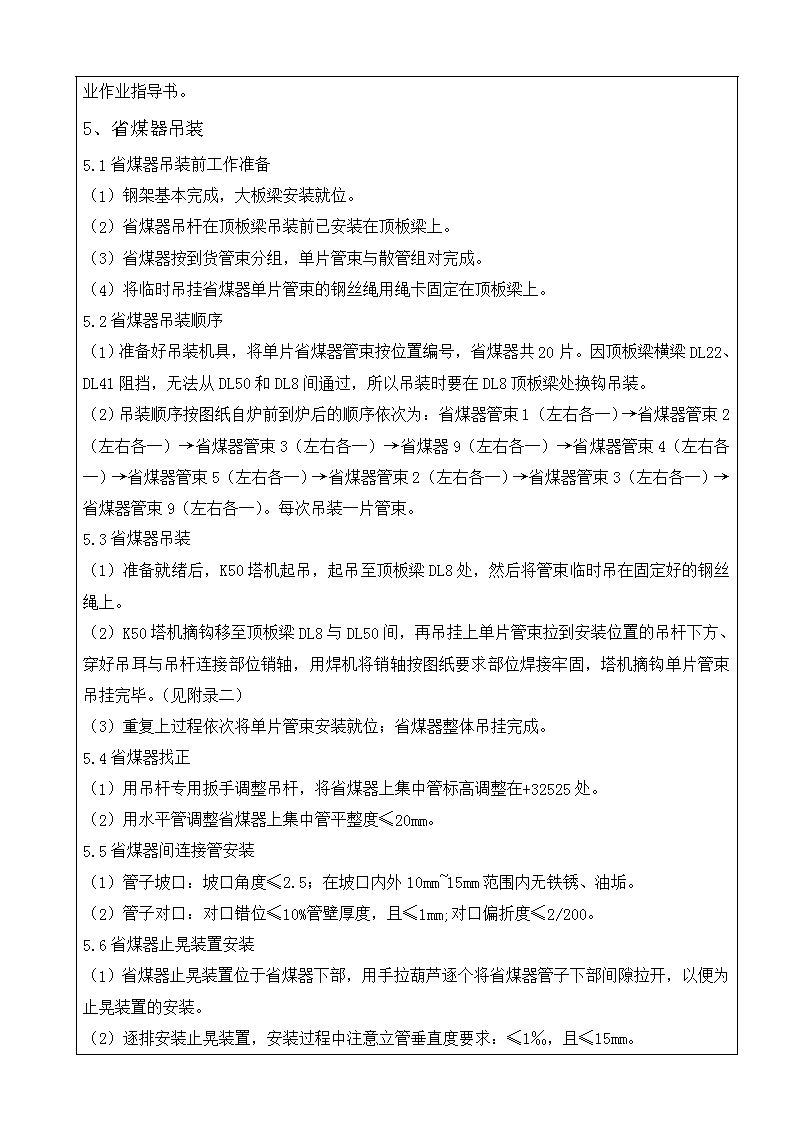

施工技术交底记录表编号：GL-010工程名称南京市江北静脉产业园生活垃圾焚烧发电厂交底项目省煤器安装交底主持人交底记录人交底地点交底日期交底内容技术交底简要内容及有关事项：1、工程概况及主要工程量1.1工程概况蒸发器I：省煤器分两组布置，每组由22排管子组成，省煤器管束每排由72根Φ42×4的无缝钢管焊接在上部和下部集中管上，管子材料均为20G/GB5310，省煤器横向节距为80㎜，纵向节距为100㎜。两组省煤器间都留有800㎜检修空间，省煤器为逆流布置，省煤器管束高度5570㎜和5770㎜.1.2主要工程量管束Ⅰ4.395T（4片）管束Ⅱ3.743T（2片）管束Ⅲ3.737T(2片）管束Ⅳ3.743T（2片）管束Ⅴ4.365T（4片）管束Ⅵ3.462T（4片）管束Ⅶ3.471T（2片）2、工艺流程：施工人员熟悉图纸、有关规程、规范和作业指导书→参加施工前的技术、安全交底工作→省煤器管束到货、编号、分类、外观检查→省煤器管束地面散管通球试验→省煤器管束地面预制→将省煤器移位至吊装位置→按编号用塔机吊装1号省煤器管束→省煤器管束连接、就位→省煤器安装、就位→找正、固定→密封→检查验收 3、作业人员配置、序号作业人员工种数量资格要求资质1技术员2能够审清本项目施工图纸，领会设计思想，掌握施工工艺，熟悉施工质量和安环要求。助工以上2班组长1熟悉本项目施工的工艺流程，能有效组织好施工人员按照作业指导书的要求施工，熟悉施工质量和安环要求。中级工3安装工5~6熟练掌握本项目的技术、工艺要求，知道施工质量、安环要求。中、初级工4焊工1熟悉焊接工艺及相关要求，具有与焊接项目相符合的焊工合格证书。持证5起重工2~3熟悉掌握吊装技术、要求，了解锅炉设备吊装特点，具有锅炉设备吊装的施工经验。具有安监局颁发的上岗证书。6操作工1熟悉所操作的机械性能，技术熟练，了解锅炉大件吊装过程，具有锅炉大件吊装的操作经验。具有安监局颁发的上岗证书。4、省煤器通球试验、预制4.1省煤器卸车及检查（1）省煤器到货后由50T汽车吊卸车（2）省煤器到达现场放置稳妥后，对其各零部件的安装位置和焊接情况作外观检查。外观检查主要是仔细观察设备及接管有无裂纹，撞伤、压扁、砂眼等缺陷，数量、规格是否与图纸设计相符合，发现问题及时反映并做好书面记录。4.2省煤器通球试验省煤器散管、省煤器间连接管，必须进行通球试验，通球时钢球应顺利通过，以检查管子的畅通和弯头处截面的变形情况，每排通球管子必须做好通球记录，并办理签证。4.3省煤器预制4.3.1省煤器磨口将省煤器管束管口、散管、连接管管口用角向磨光机打磨外径，用直向磨光机打磨内径。将管口内外径打磨光滑，在坡口内外10mm~15mm范围露出金属光泽。4.3.2省煤器管束对口、焊接按图纸要求将省煤器管束与散管对口、焊接，坡口角度35°，坡口清洁：在坡口内外10mm~15mm范围内无铁锈、油垢。对口错位≤10%管壁厚度，且≤1㎜。对口偏折度≤2/200mm。 管口焊接用钨极氩弧焊焊接，施焊过程中应注意接头和收弧的质量。其他未尽事宜见焊接专业作业指导书。5、省煤器吊装5.1省煤器吊装前工作准备（1）钢架基本完成，大板梁安装就位。（2）省煤器吊杆在顶板梁吊装前已安装在顶板梁上。（3）省煤器按到货管束分组，单片管束与散管组对完成。（4）将临时吊挂省煤器单片管束的钢丝绳用绳卡固定在顶板梁上。5.2省煤器吊装顺序（1）准备好吊装机具，将单片省煤器管束按位置编号，省煤器共20片。因顶板梁横梁DL22、DL41阻挡，无法从DL50和DL8间通过，所以吊装时要在DL8顶板梁处换钩吊装。（2）吊装顺序按图纸自炉前到炉后的顺序依次为：省煤器管束1（左右各一）→省煤器管束2（左右各一）→省煤器管束3（左右各一）→省煤器9（左右各一）→省煤器管束4（左右各一）→省煤器管束5（左右各一）→省煤器管束2（左右各一）→省煤器管束3（左右各一）→省煤器管束9（左右各一）。每次吊装一片管束。5.3省煤器吊装（1）准备就绪后，K50塔机起吊，起吊至顶板梁DL8处，然后将管束临时吊在固定好的钢丝绳上。（2）K50塔机摘钩移至顶板梁DL8与DL50间，再吊挂上单片管束拉到安装位置的吊杆下方、穿好吊耳与吊杆连接部位销轴，用焊机将销轴按图纸要求部位焊接牢固，塔机摘钩单片管束吊挂完毕。（见附录二）（3）重复上过程依次将单片管束安装就位；省煤器整体吊挂完成。5.4省煤器找正（1）用吊杆专用扳手调整吊杆，将省煤器上集中管标高调整在+32525处。（2）用水平管调整省煤器上集中管平整度≤20mm。5.5省煤器间连接管安装（1）管子坡口：坡口角度≤2.5；在坡口内外10mm~15mm范围内无铁锈、油垢。（2）管子对口：对口错位≤10%管壁厚度，且≤1mm;对口偏折度≤2/200。5.6省煤器止晃装置安装（1）省煤器止晃装置位于省煤器下部，用手拉葫芦逐个将省煤器管子下部间隙拉开，以便为止晃装置的安装。（2）逐排安装止晃装置，安装过程中注意立管垂直度要求：≤1‰，且≤15mm。 （3）焊接止晃装置选用J422焊条。5.7省煤器密封按图纸规范密封省煤器密封板，尺寸不合适部位采用火焰修割。6、技术要求工序检验项目单位检验标准备注坡口加工坡口型式mm符合图纸坡口角度偏差度≤2.5坡口端面倾斜偏差mm符合DL/T5047-1995中3.1.8条规定坡口清洁在管子端内外10mm-15mm范围内无铁锈、油垢，且露出金属光泽管子对口对口错位mm≤10％管壁厚，且≤1对口偏折度mm≤2/200多口间隙mm符合DL/T869-2004中表1的规定。设备安装管排对口焊接前通球试验符合DL/T5047-1995中3.1.4规定边缘管与炉前间隙mm符合图纸蛇形管底部弯头向下膨胀间隙mm符合图纸管排垂直度mm≤1‰管排长度，且≤15管排平整度mm≤20设备安装附件安装mm位置、角度正确，符合图纸要求，安装牢固铁件焊接无裂纹、夹渣、气孔，成型良好7、施工安全和环境7.1作业过程严格按照作业指导书的程序和方法进行，如有改动，必须经过审批。7.2作业前对全体施工人员进行详细交底，组织大家学习危险源辩识和风险评价及控制措施，并进行全员签字。7.3进入施工现场必须按规定戴好安全帽；高空作业人员必须系好安全带。7.4过热器、蒸发器 吊装所需的机械、工具和钢丝绳等在使用前必须经过检查、检修，合格后方可使用。7.5在整个高空作业过程和起吊中，在下方设置警戒区，并让专人监护，防止高空落物伤人。7.6过热器、蒸发器起吊作业过程中，要做到信号清晰，统一，指挥与操作协调一致。7.7因过热器、蒸发器安装涉及到多工种作业，故在安装过程中要统一听指挥，按规定步骤进行，尽量避免交叉作业。在安装过程中做好上下道工序的交接工作，起吊作业时，停止焊接作业（以防对钢丝绳造成损伤）。7.8搬移设备应防止压伤手脚。7.9遇有6级或6级以上大风、大雾、大雨天气，严禁起重作业。7.10夜间施工时，必须有足够的照明。7.11做到工完料尽场地清，坚持文明施工。7.12作业过程严格按照作业指导书的程序和方法进行，如有改动，必须经过审批。7.13其它未尽事宜执行现行国家规范标准 交底主持人：（签名）日期：交底人：（签字）日期：接受交底人：（签字）日期：交底人：（签字）日期：接受交底人：（签字）日期： 交底人：（签字）日期：接受交底人：（签字）日期：
