片石混凝土桥台挡墙施工技术交底.doc

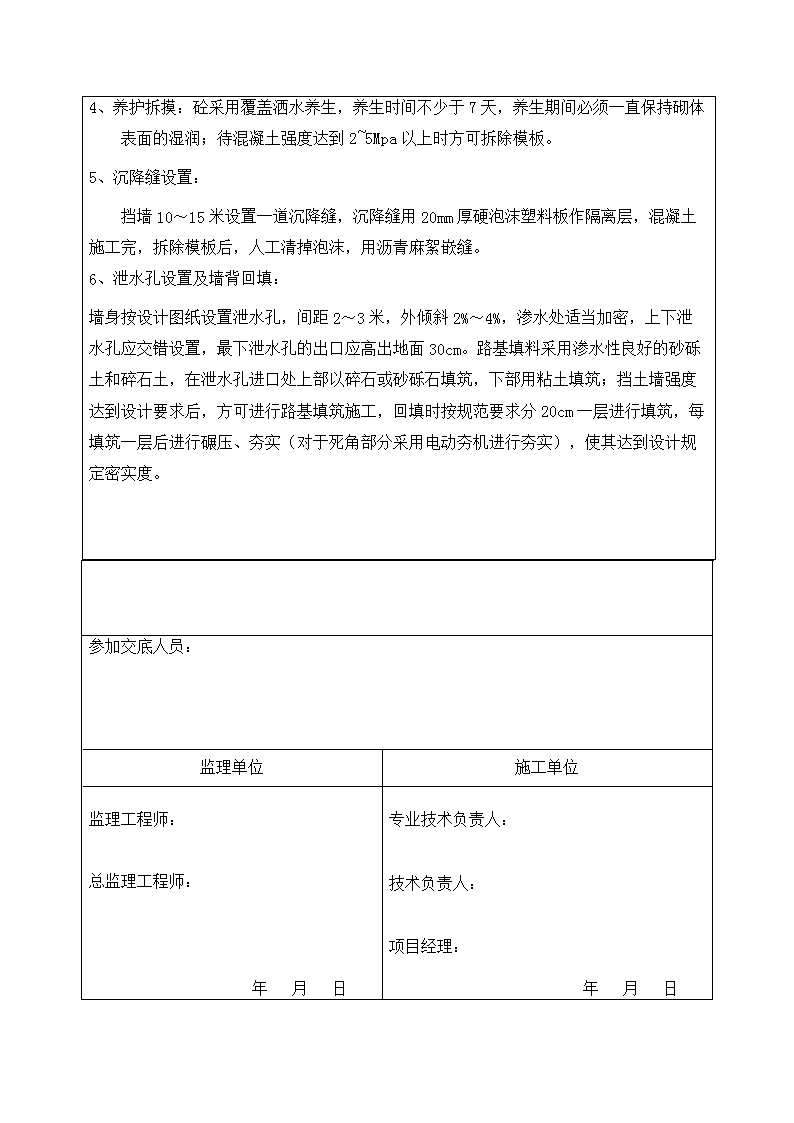

施工技术交底记录                                               渝市政竣-12工程名称万盛耀皮项目西货场至303省道跨孝子河桥梁工程工程地点万盛区万东镇交底部位片石混凝土桥台、挡墙施工交底日期主持单位北旺建设集团有限公司主持人刘显坡交底内容：1、基坑开挖：基坑开挖前做好地面排水设施，开挖采用机械开挖，挖到距设计标高20cm处，采用人工开挖到设计标高，开挖到设计标高后，应检查基坑尺寸、标高、基底承载力等，符合要求后，应立即进行基础、墙体施工。如不符合设计要求，应征求监理和设计单位意见，采取换填土处理等有效措施；基底的开挖尺寸应满足设计要求，一般基底应比基础的平面尺寸加宽50～100cm，以利于模板支承；基坑坑壁坡度应按地质条件、基坑深度、施工方法等情况，采取合理的放坡（1：0.75～1：1）系数。当基坑开挖中地下水渗出时，地下水位以上部分可放坡开挖，地下水位以下部分，若土质易坍塌或水位在基坑底以上较深时，应加固开挖；2、立模：模板采用定型组合钢模板、钢管和木支撑，支撑间距不大于70cm。模板靠路基一侧的坡比为1:0.25，靠外侧坡比为1：0.1。模板在安装前必须打磨、并刷脱模剂。为保证浇筑过程中不出现位移、爆摸等现象，采用对拉镙杆进行模板加固。模板支撑完毕后，在侧模上用红漆做好标高记号，控制混凝土的浇筑高度。3、浇筑：C20混凝土应集中拌和，以保证用量的连续性，用混凝土罐车运到现场。混凝土施工前准备充足的片石（不小于15×15cm），堆放在挡墙施工现场边备用。混凝土分层浇筑，每层厚度控制在20～30cm之间。每层混凝土入模后，用插入式震动棒充分震捣均匀，然后根据混凝土体积20%～25%的掺入量向模板内埋入片石，片石与片石之间的间距控制在30~50mm，片石距模板的距离应控制在15～20cm左右为宜。当基底座于坚实基础上时,需用水润湿岩石再浇筑混凝土；当二次浇筑时，应用高标号水泥砂浆于第一次浇筑顶面上铺设5～7cm高强砂浆作为基础底模，再行施工（第一次浇筑完毕需于顶面处设置接插石，增加墙体的整体性能）。 4、养护拆摸：砼采用覆盖洒水养生，养生时间不少于7天，养生期间必须一直保持砌体表面的湿润；待混凝土强度达到2~5Mpa以上时方可拆除模板。5、沉降缝设置：挡墙10～15米设置一道沉降缝，沉降缝用20mm厚硬泡沫塑料板作隔离层，混凝土施工完，拆除模板后，人工清掉泡沫，用沥青麻絮嵌缝。6、泄水孔设置及墙背回填：墙身按设计图纸设置泄水孔，间距2～3米，外倾斜2%～4%，渗水处适当加密，上下泄水孔应交错设置，最下泄水孔的出口应高出地面30cm。路基填料采用渗水性良好的砂砾土和碎石土，在泄水孔进口处上部以碎石或砂砾石填筑，下部用粘土填筑；挡土墙强度达到设计要求后，方可进行路基填筑施工，回填时按规范要求分20cm一层进行填筑，每填筑一层后进行碾压、夯实（对于死角部分采用电动夯机进行夯实），使其达到设计规定密实度。参加交底人员：监理单位施工单位监理工程师：总监理工程师：专业技术负责人：技术负责人：　项目经理：年月日年月日
