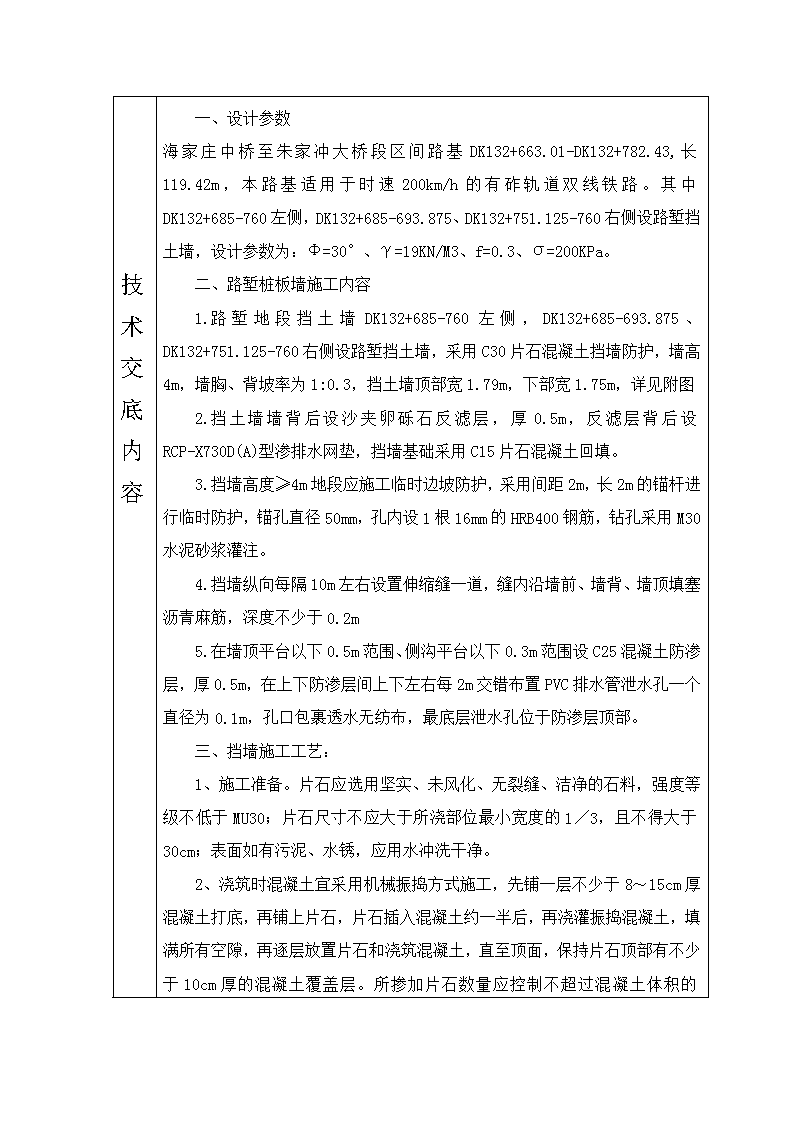

架子六队技术交底记录交底编号：2015032015年3月15日工程名称海家庄中桥至朱家冲大桥段路基里程DK132+663.01-DK132+782.43交底名称路堑地段挡土墙施工技术交底施工班组交底时间2015年3月15日说明：1、本技术交底为DK132+685-DK132+760段挡土墙施工。2、详见技术交底内容。3、设计图纸。接受单位接受人份数日期交底人复核日期 技术交底内容一、设计参数海家庄中桥至朱家冲大桥段区间路基DK132+663.01-DK132+782.43,长119.42m，本路基适用于时速200km/h的有砟轨道双线铁路。其中DK132+685-760左侧，DK132+685-693.875、DK132+751.125-760右侧设路堑挡土墙，设计参数为：Φ=30°、γ=19KN/M3、f=0.3、σ=200KPa。二、路堑桩板墙施工内容1.路堑地段挡土墙DK132+685-760左侧，DK132+685-693.875、DK132+751.125-760右侧设路堑挡土墙，采用C30片石混凝土挡墙防护，墙高4m，墙胸、背坡率为1:0.3，挡土墙顶部宽1.79m，下部宽1.75m，详见附图2.挡土墙墙背后设沙夹卵砾石反滤层，厚0.5m，反滤层背后设RCP-X730D(A)型渗排水网垫，挡墙基础采用C15片石混凝土回填。3.挡墙高度≥4m地段应施工临时边坡防护，采用间距2m，长2m的锚杆进行临时防护，锚孔直径50mm，孔内设1根16mm的HRB400钢筋，钻孔采用M30水泥砂浆灌注。4.挡墙纵向每隔10m左右设置伸缩缝一道，缝内沿墙前、墙背、墙顶填塞沥青麻筋，深度不少于0.2m5.在墙顶平台以下0.5m范围、侧沟平台以下0.3m范围设C25混凝土防渗层，厚0.5m，在上下防渗层间上下左右每2m交错布置PVC排水管泄水孔一个直径为0.1m，孔口包裹透水无纺布，最底层泄水孔位于防渗层顶部。三、挡墙施工工艺：1、施工准备。片石应选用坚实、未风化、无裂缝、洁净的石料，强度等级不低于MU30；片石尺寸不应大于所浇部位最小宽度的1／3，且不得大于30cm；表面如有污泥、水锈，应用水冲洗干净。 2、浇筑时混凝土宜采用机械振捣方式施工，先铺一层不少于8～15cm厚混凝土打底，再铺上片石，片石插入混凝土约一半后，再浇灌振捣混凝土，填满所有空隙，再逐层放置片石和浇筑混凝土，直至顶面，保持片石顶部有不少于10cm厚的混凝土覆盖层。所掺加片石数量应控制不超过混凝土体积的25％。3、片石放置应均匀排列，片石间距一般不小于10cm，离开模板或槽壁距离不小于15cm，片石与片石之间间距不小于20cm。　　4、对于阶梯形基础，每一阶高内应整分浇筑层，并有二排片石，每阶表面要基本抹平；对于锥形基础，应注意保持斜面坡度的正确与平整，片石不露于混凝土表面。5、片石混凝土施工中，参入的片石一般为混凝土体积的25%左右，片石的粒径控制在200以下6、先放混凝土再放入片石、保证浆体充分包裹住，片石在结构体空间中应保证其布置均匀。7、混凝土浇筑工作宜连续进行，一次浇完，并应在前层所浇的混凝土尚未初凝以前，即将此层混凝土浇筑捣实完毕。混凝土的最大间歇时间是根据水泥凝结四、挡墙施工注意事项1.片石混凝土挡墙墙身采用C30片石混凝土砌筑，片石必须坚硬、不易风化、强度不低于MU30，软化系数不小于0.82.墙身沿线路方向每隔10m结合墙高设置伸缩缝或沉降缝一道，缝宽0.02m，缝内全墙填塞沥青麻筋。3.挡土墙施工时应随开挖、随下基、随砌筑墙身，保证排水设施的施工质量，及时回填基坑和墙背。4.挡墙沿纵向每隔50m左右，设置一处检查梯，踏蹬钢筋为Φ=16mm，步距为0.2m，每段挡墙不少于一处。5.挡墙墙身不应有水平通缝，斜基底不得改缓或改陡，雨季施工注意采取措施防止地表水渗入基坑内、墙背、软化土层、降低底层强度，同时施工尽量减少施工扰动。6.路堑挡墙基础埋置深度应在侧沟平台以下不少于1.2m，并低于侧沟砌体地面不小于0.2m 7.路堑挡墙应分段跳槽开挖长度不大于20m，并及时砌筑墙身，临时开挖放坡应尽可能与墙背保持一致，挡墙地段墙高≥4m地段，施工临时边坡采用锚喷措施，临时边坡或超挖，局部塌方、掉块等应采用C15片石混凝土回填8.墙前基坑开挖线坡率为1:0.5，开挖线内采用C15片石混凝土回填，超挖部分采用原土回填夯实，并将回填面做成向外倾斜不小于4%的横向流水坡，以免积水侵蚀软化基坑。四、雨季施工注意事项1.雨季施工前应做好施工准备工作，加强与气象部门的沟通，提前掌握长期天气变化趋势2.墙基施工应按做好临时排水设施，防止降水、地表水对墙基的冲刷、侵润、软化，影响基坑的稳定性和减弱地基强度。3.工作面的泥浆、积水应及时排除，以防滑倒4.做好边沟引水工作，不能把水排至基床内，边沟应与自然水沟相连，保证排水畅通5.雨季开挖边坡时，应分层开挖，每层地面设大于1%的横向排水坡，防止边坡被雨水冲蚀和软化岩体发生变形破坏五、安全及环保要求1.安全要求⑴施工人员应经培训合格后上岗，特种作业人员必须持特种操作证上岗。⑵现场施工人员必须佩戴安全帽，严禁赤脚、赤膊、穿拖鞋上岗作业⑶为安全所设的安全标示牌，安全防护设施应予以保护。2．环保要求⑴建立健全文明施工的各项规章制度，对员工进行定期的文明施工教育及文明施工交底，开展争创文明工地竞赛活动。⑵作业现场保持清洁整齐，产生的垃圾不乱堆、乱放，应存放到指定的地点，做到垃圾日产日清。⑶现场施工使用的工具在结束后应整齐摆放在指定位置，不得随意乱扔⑷现场机械设备排放的废水、废油及废弃材料，垃圾等应集中处理，严禁随意排放，丢弃，防止环境污染。
