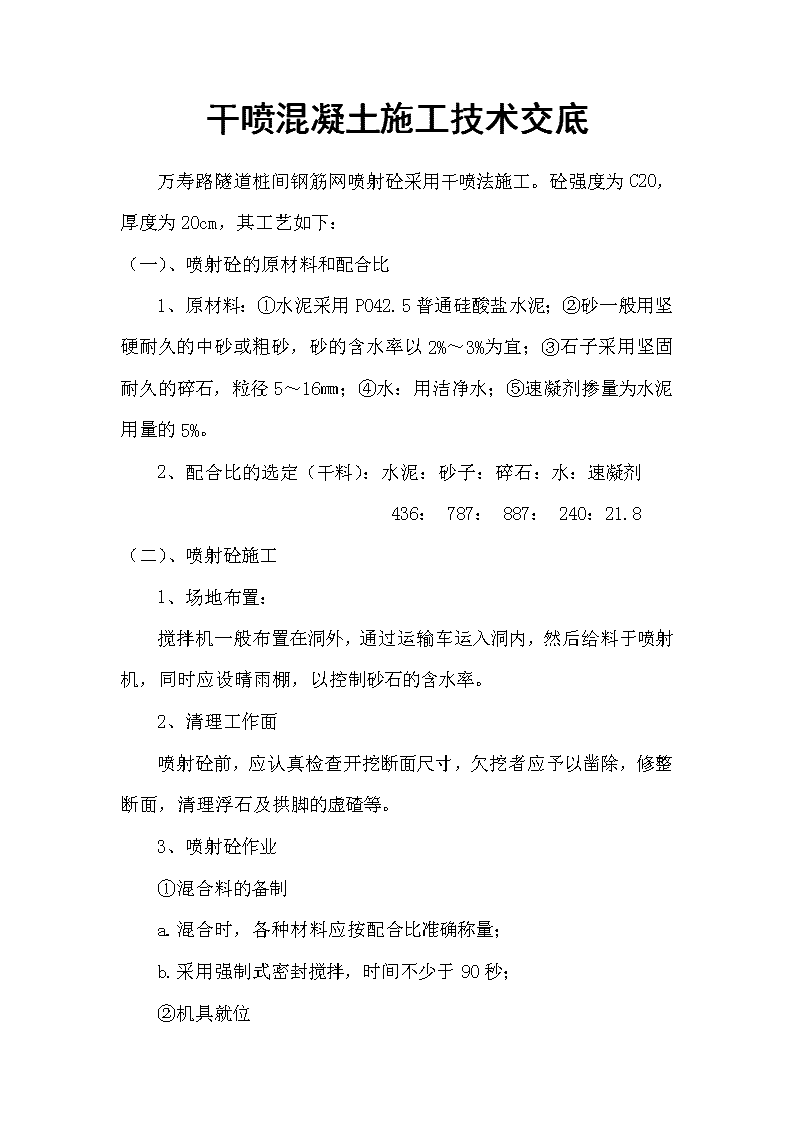

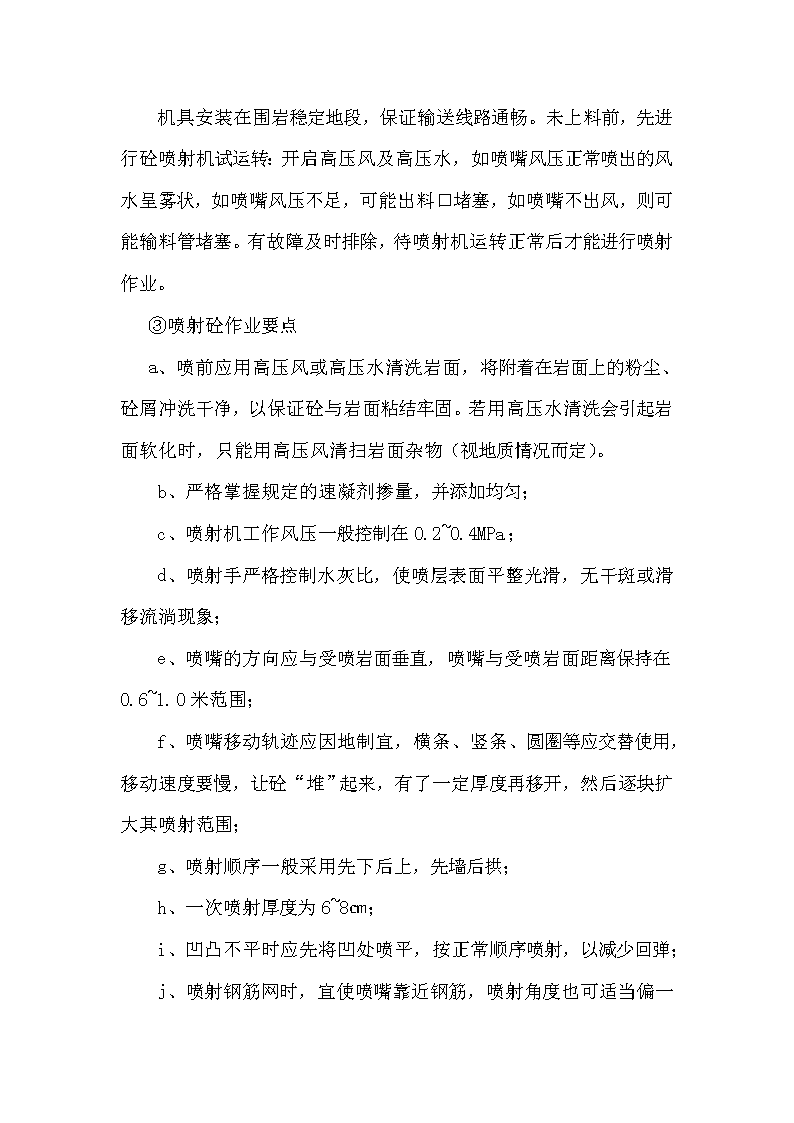

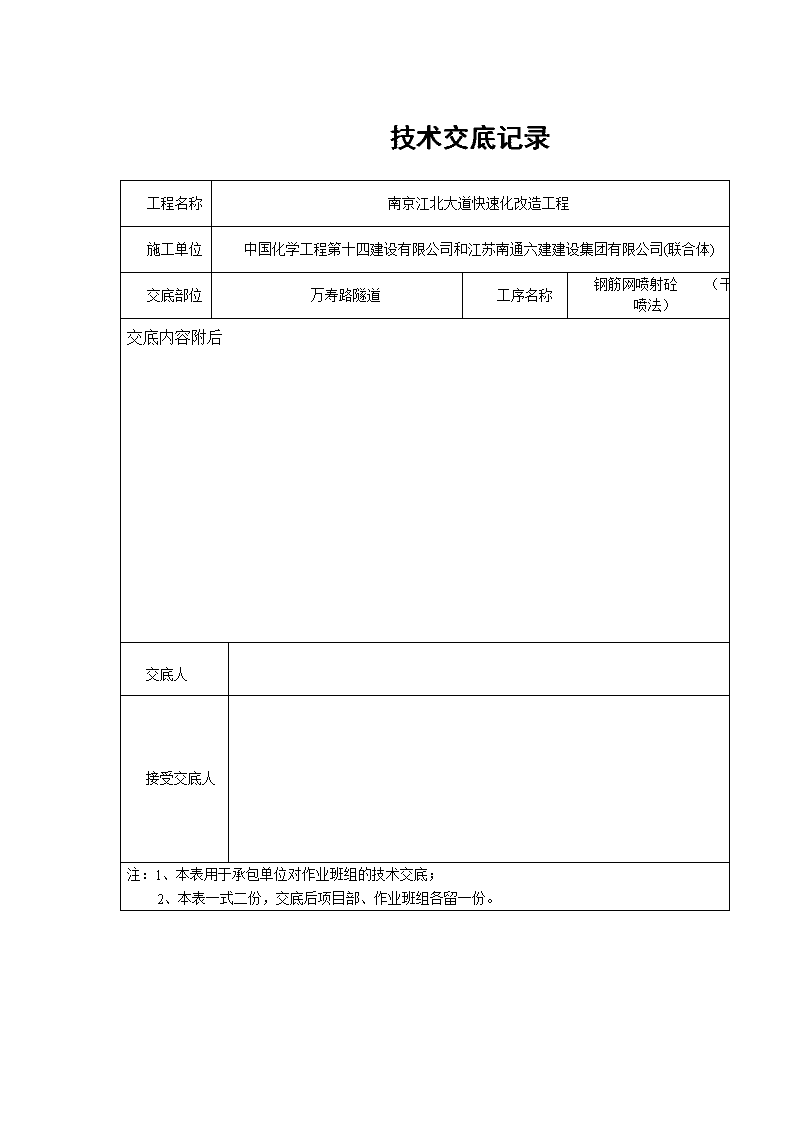

技术交底记录工程名称南京江北大道快速化改造工程施工单位中国化学工程第十四建设有限公司和江苏南通六建建设集团有限公司(联合体)交底部位万寿路隧道工序名称钢筋网喷射砼（干喷法）交底内容附后交底人接受交底人1.注：1、本表用于承包单位对作业班组的技术交底；2、本表一式二份，交底后项目部、作业班组各留一份。   干喷混凝土施工技术交底万寿路隧道桩间钢筋网喷射砼采用干喷法施工。砼强度为C20，厚度为20cm，其工艺如下：（一）、喷射砼的原材料和配合比1、原材料：①水泥采用PO42.5普通硅酸盐水泥；②砂一般用坚硬耐久的中砂或粗砂，砂的含水率以2%～3%为宜；③石子采用坚固耐久的碎石，粒径5～16㎜；④水：用洁净水；⑤速凝剂掺量为水泥用量的5%。2、配合比的选定（干料）：水泥：砂子：碎石：水：速凝剂436：787：887：240：21.8（二）、喷射砼施工1、场地布置：搅拌机一般布置在洞外，通过运输车运入洞内，然后给料于喷射机，同时应设晴雨棚，以控制砂石的含水率。2、清理工作面喷射砼前，应认真检查开挖断面尺寸，欠挖者应予以凿除，修整断面，清理浮石及拱脚的虚碴等。3、喷射砼作业①混合料的备制a.混合时，各种材料应按配合比准确称量；b.采用强制式密封搅拌，时间不少于90秒；②机具就位 机具安装在围岩稳定地段，保证输送线路通畅。未上料前，先进行砼喷射机试运转：开启高压风及高压水，如喷嘴风压正常喷出的风水呈雾状，如喷嘴风压不足，可能出料口堵塞，如喷嘴不出风，则可能输料管堵塞。有故障及时排除，待喷射机运转正常后才能进行喷射作业。③喷射砼作业要点a、喷前应用高压风或高压水清洗岩面，将附着在岩面上的粉尘、砼屑冲洗干净，以保证砼与岩面粘结牢固。若用高压水清洗会引起岩面软化时，只能用高压风清扫岩面杂物（视地质情况而定）。b、严格掌握规定的速凝剂掺量，并添加均匀；c、喷射机工作风压一般控制在0.2~0.4MPa；d、喷射手严格控制水灰比，使喷层表面平整光滑，无干斑或滑移流淌现象；e、喷嘴的方向应与受喷岩面垂直，喷嘴与受喷岩面距离保持在0.6~1.0米范围；f、喷嘴移动轨迹应因地制宜，横条、竖条、圆圈等应交替使用，移动速度要慢，让砼“堆”起来，有了一定厚度再移开，然后逐块扩大其喷射范围；g、喷射顺序一般采用先下后上，先墙后拱；h、一次喷射厚度为6~8㎝；i、凹凸不平时应先将凹处喷平，按正常顺序喷射，以减少回弹；j、喷射 钢筋网时，宜使喷嘴靠近钢筋，喷射角度也可适当偏一些，喷射砼应覆盖钢筋；k、喷完或间歇时，喷嘴应向低处放置，一工班结束，要拆开喷头，取出水环，用水清洗干净，疏通水眼，以备下一班使用。喷完后，喷射机具均应清洗、保养，以保证机具处于完好状态。④喷射砼的工艺参数：a、工作风压：一般为0.2~0.4MPa；b、喷射角度与喷射距离喷射料束与受喷面垂直时，回弹量最小；喷头与受喷面距离一般宜保持在0.6~1.0m；c、一次喷射砼的厚度侧墙为6~8㎝；d、水灰比：喷射手应把水灰比控制在0.4~0.45，使喷层平整光滑，无干斑或滑移流淌现象；e、两次喷射的间隔：两层砼的喷射时间间隔太短，会由于前一层砼未达到强度而拉裂坠落，间隔时间过长，又会影响施工效率，较合理的间隔时间是前一层砼终凝，并达到一定强度后再复喷，一般可在20分钟以后进行。f、养护（干燥处）：喷射砼由于喷层内外部分干燥条件有异，必须进行养护，《规范》规定：喷射砼终凝后两小时起即开始养护，养护不得少于7天。g、水压：喷头处水压控制在0.15~0.2MPa；h、速凝剂：掌握规定的掺量，并添加均匀。4、需注意的问题 ①喷射机的合理使用启动喷射机时，应先送风再开机，并应在机械运转正常后送料，供料均匀连续。作业结束时，先停止送料，待罐内余料喷完，再停机，然后关风。停止喷射作业后，喷射机和输料管内的积料应及时清除干净，以避免混合料结块堵管。②输料管堵塞问题堵管的一般原因有以下几种：a、混合料中混入超规定粒径的石子、水泥硬块或其它杂物。b、操作程序有误，如先开马达后送风，或砂子含水率过高，操作阀错开，致使高压风大量泄出，使工作室内风压急剧下降，也会引起输料管堵塞 。c、如遇堵塞，应立即关闭马达，随后关闭风源，并将软管拉直，然后 以手锤敲击找到堵塞位置，可将风压开到0.3~0.4MPa，同时继续敲击堵塞部位，使其排除堵塞物而畅通。排除堵管现象时，应注意喷嘴前方严禁站人，以免发生伤人事故。③回弹问题影响回弹率的各种因素有：混合料配合比、水灰比、砂子含水率、工作风压、水压、喷射距离、喷射角度、操作方法及熟练程度等。针对各种因素，采取相应的措施降低回弹率。正常情况下的回弹率，一般侧墙为10~20%。④粉尘问题 a、控制砂石料含水率：当含水率控制在5~7%时，作业时的粉尘浓度可控制在15mg/m3以下；b、加强通风；c、加长拢料管：即在喷嘴水环到出口之间接一段0.5~1m长的管子，使干料与水混合后有一个充分湿润和混合的过程，这对降尘和提高砼质量都较为有利。d、严格控制工作风压：风压过高，进料速度过快，在喷头处加水不容易均匀，风压过高不仅增加回弹量，而且也会提高粉尘浓度。⑤安全及劳动保护： 施工中注意喷嘴不准对人，以免喷射伤人，喷射前先进行清理浮石、危石等必要的排险作业；喷射机一定要安放在围岩稳定或已衬砌地段。喷射砼施工人员必须佩戴防尘口罩等，操作喷头和注浆管的工人应佩戴防护眼罩，夹胶工作服、长筒乳胶手套等。
