模板钢管脚手架施工技术交底10.6-.doc

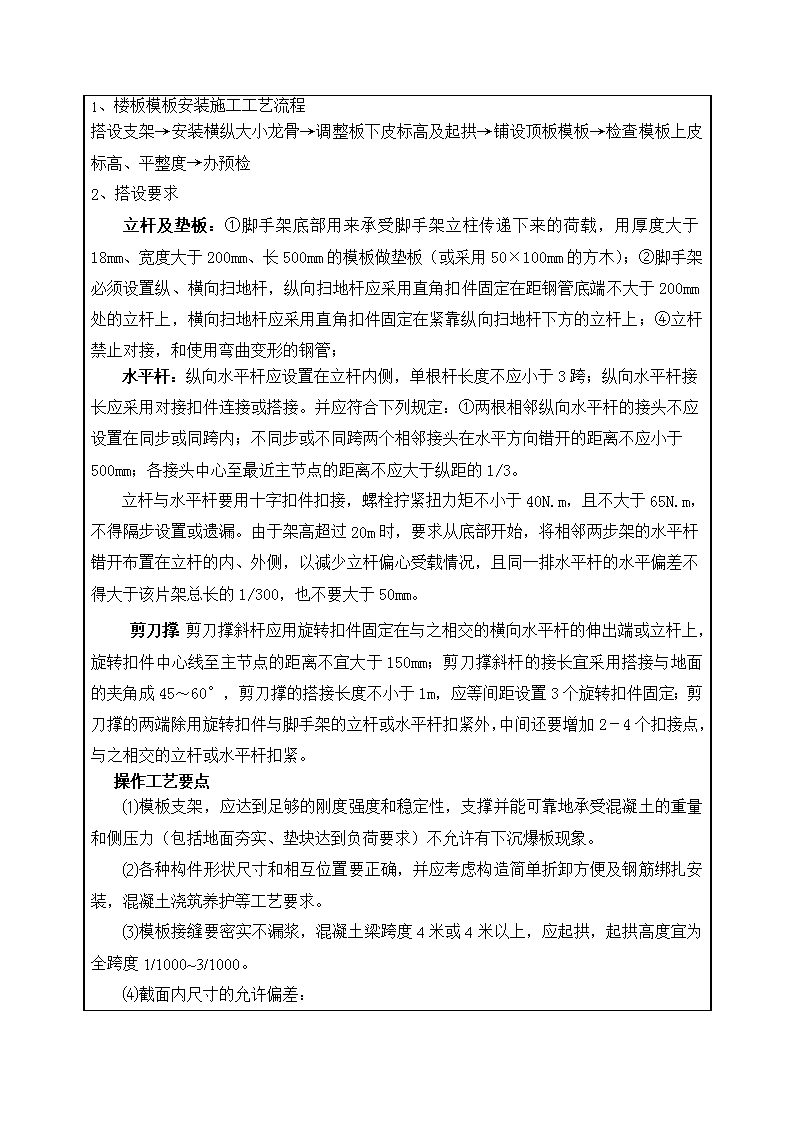

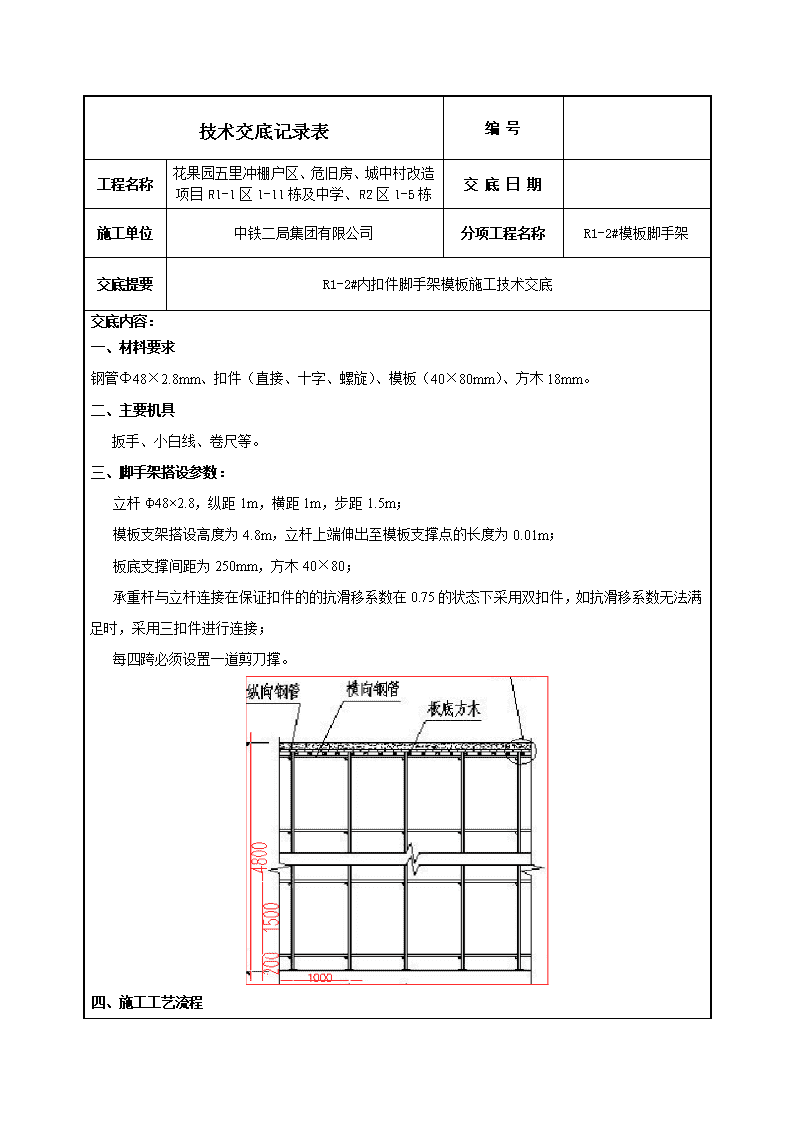

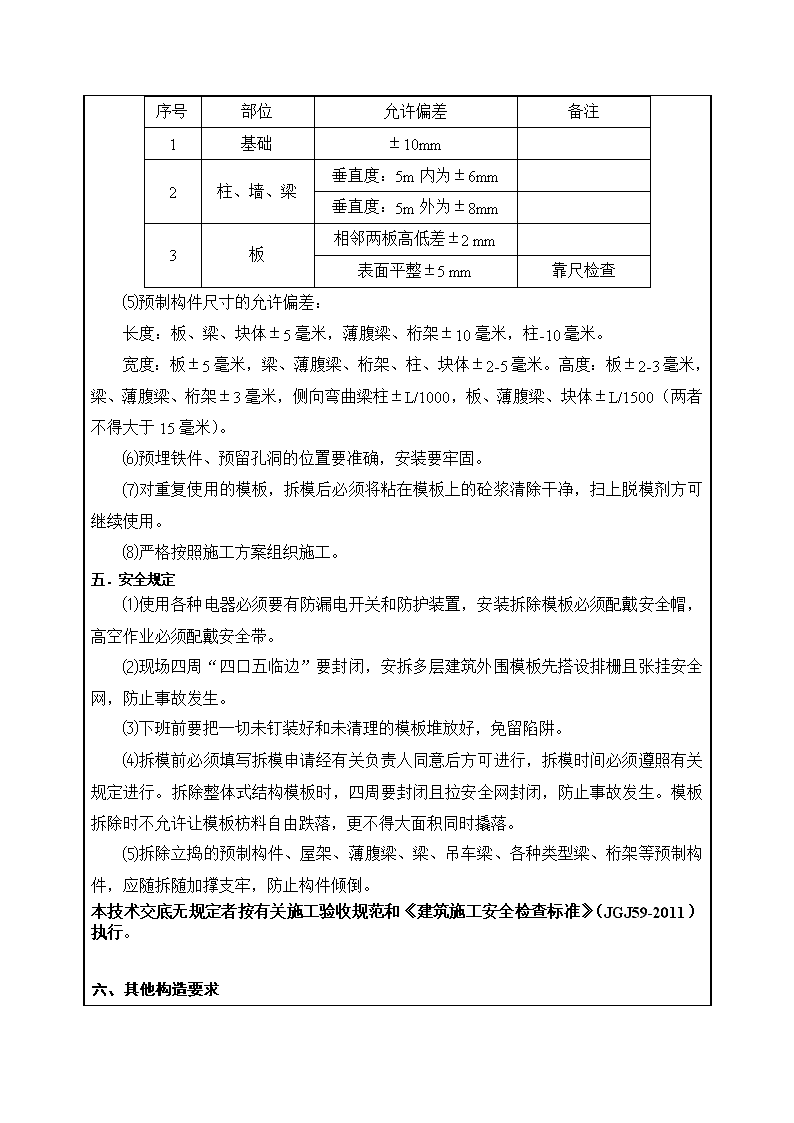

技术交底记录表编号工程名称花果园五里冲棚户区、危旧房、城中村改造项目R1-1区1-11栋及中学、R2区1-5栋交底日期施工单位中铁二局集团有限公司分项工程名称R1-2#模板脚手架交底提要R1-2#内扣件脚手架模板施工技术交底交底内容：一、材料要求钢管Φ48×2.8mm、扣件（直接、十字、螺旋）、模板（40×80mm）、方木18mm。二、主要机具扳手、小白线、卷尺等。三、脚手架搭设参数：立杆Φ48×2.8，纵距1m，横距1m，步距1.5m；模板支架搭设高度为4.8m，立杆上端伸出至模板支撑点的长度为0.01m；板底支撑间距为250mm，方木40×80；承重杆与立杆连接在保证扣件的的抗滑移系数在0.75的状态下采用双扣件，如抗滑移系数无法满足时，采用三扣件进行连接；每四跨必须设置一道剪刀撑。四、施工工艺流程 1、楼板模板安装施工工艺流程搭设支架→安装横纵大小龙骨→调整板下皮标高及起拱→铺设顶板模板→检查模板上皮标高、平整度→办预检2、搭设要求立杆及垫板：①脚手架底部用来承受脚手架立柱传递下来的荷载，用厚度大于18mm、宽度大于200mm、长500mm的模板做垫板（或采用50×100mm的方木）；②脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上；④立杆禁止对接，和使用弯曲变形的钢管；水平杆：纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；纵向水平杆接长应采用对接扣件连接或搭接。并应符合下列规定：①两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3。立杆与水平杆要用十字扣件扣接，螺栓拧紧扭力矩不小于40N.m，且不大于65N.m，不得隔步设置或遗漏。由于架高超过20m时，要求从底部开始，将相邻两步架的水平杆错开布置在立杆的内、外侧，以减少立杆偏心受载情况，且同一排水平杆的水平偏差不得大于该片架总长的1/300，也不要大于50mm。剪刀撑：剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm；剪刀撑斜杆的接长宜采用搭接与地面的夹角成45～60°，剪刀撑的搭接长度不小于1m，应等间距设置3个旋转扣件固定；剪刀撑的两端除用旋转扣件与脚手架的立杆或水平杆扣紧外，中间还要增加2－4个扣接点，与之相交的立杆或水平杆扣紧。操作工艺要点⑴模板支架，应达到足够的刚度强度和稳定性，支撑并能可靠地承受混凝土的重量和侧压力（包括地面夯实、垫块达到负荷要求）不允许有下沉爆板现象。⑵各种构件形状尺寸和相互位置要正确，并应考虑构造简单折卸方便及钢筋绑扎安装，混凝土浇筑养护等工艺要求。⑶模板接缝要密实不漏浆，混凝土梁跨度4米或4米以上，应起拱，起拱高度宜为全跨度1/1000~3/1000。⑷截面内尺寸的允许偏差： 序号部位允许偏差备注1基础±10mm2柱、墙、梁垂直度：5m内为±6mm垂直度：5m外为±8mm3板相邻两板高低差±2mm表面平整±5mm靠尺检查⑸预制构件尺寸的允许偏差：长度：板、梁、块体±5毫米，薄腹梁、桁架±10毫米，柱-10毫米。宽度：板±5毫米，梁、薄腹梁、桁架、柱、块体±2-5毫米。高度：板±2-3毫米，梁、薄腹梁、桁架±3毫米，侧向弯曲梁柱±L/1000，板、薄腹梁、块体±L/1500（两者不得大于15毫米）。⑹预埋铁件、预留孔洞的位置要准确，安装要牢固。⑺对重复使用的模板，拆模后必须将粘在模板上的砼浆清除干净，扫上脱模剂方可继续使用。⑻严格按照施工方案组织施工。五．安全规定⑴使用各种电器必须要有防漏电开关和防护装置，安装拆除模板必须配戴安全帽，高空作业必须配戴安全带。⑵现场四周“四口五临边”要封闭，安拆多层建筑外围模板先搭设排栅且张挂安全网，防止事故发生。⑶下班前要把一切未钉装好和未清理的模板堆放好，免留陷阱。⑷拆模前必须填写拆模申请经有关负责人同意后方可进行，拆模时间必须遵照有关规定进行。拆除整体式结构模板时，四周要封闭且拉安全网封闭，防止事故发生。模板拆除时不允许让模板枋料自由跌落，更不得大面积同时撬落。⑸拆除立捣的预制构件、屋架、薄腹梁、梁、吊车梁、各种类型梁、桁架等预制构件，应随拆随加撑支牢，防止构件倾倒。本技术交底无规定者按有关施工验收规范和《建筑施工安全检查标准》（JGJ59-2011）执行。六、其他构造要求 斜杆和剪刀撑的构造要求⑴满堂钢管支架外侧周围由下至上设竖向连续式剪刀撑,中间在纵横向每隔5跨设置竖向连续式剪刀撑，其宽度在4~6m，剪刀撑杆件底端应与地面顶紧，夹角宜为45°～60°。⑵当搭设高度不超过8m的满堂模版支架时，步距不宜超过1.5m，支架架体四周外立面向内的第一跨每层均应设置竖向斜杆，架体整体底层以及顶层均应设置竖向斜杆，并应在架体内部区域没隔5跨由底至顶纵、横向均设置竖向斜杆或采用扣件钢管搭设的剪刀撑。当满堂模板支架的架体高度不超过4个步距时，可不设置顶层水平斜杆；当架体高度超过4个步距时，应设置顶层水平斜杆和扣件钢管水平剪刀撑。⑶当模板支架搭设成无侧向拉结的独立塔状支架时，架体每个侧面每步距均应设竖向斜杆。当有防扭转要求时，在顶层及每隔3~4个步距应增设水平层斜杆或钢管水平剪刀撑。扣件式钢管安装构造应符合下列规定：1.钢管规格、间距、扣件应符合施工方案设计要求。每根立杆底部应设置底座及垫板，垫板厚度不得小于50mm。2.当立杆底部不在同一高度时，高处的纵向扫地杆应向低处延长不少于两跨，高低差不得大于1m，立杆距边坡上方边缘不得小于0.5m。3.立杆接长严禁搭接，必须采用对接扣件连接，相邻两立杆的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/3。4.严禁将上段的钢管立杆与下段钢管立杆错开固定于水平拉杆上。5.满堂模板和共享空间模板支架立杆，在外侧周圈应设由下至上的竖向连续式剪刀撑；中间在纵横向应每隔5跨设由下至上的竖向连续式的剪刀撑，其宽度宜为4～6m，并在剪刀撑部位的顶部、扫地杆处设置水平剪刀撑。剪刀撑杆件的底端应与地面顶紧，夹角宜为45°～60°。审核人交底人 接受交底人
