741-742碗扣式钢管支架计算书

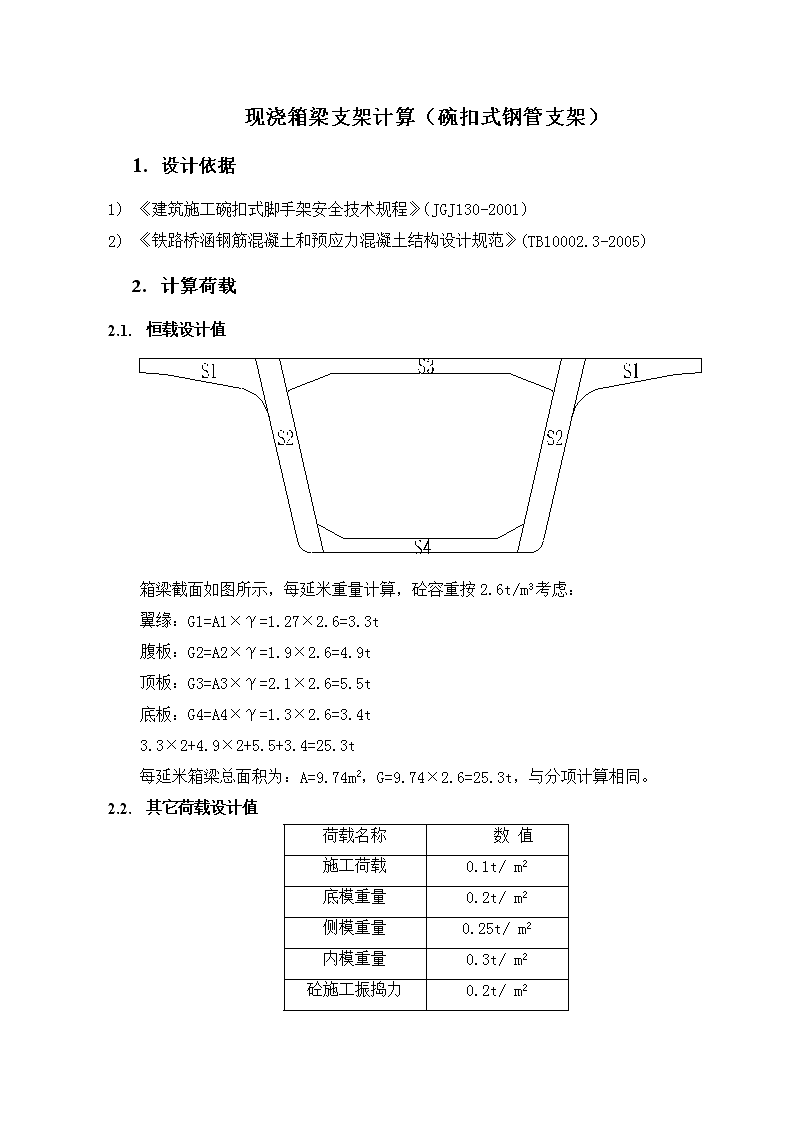

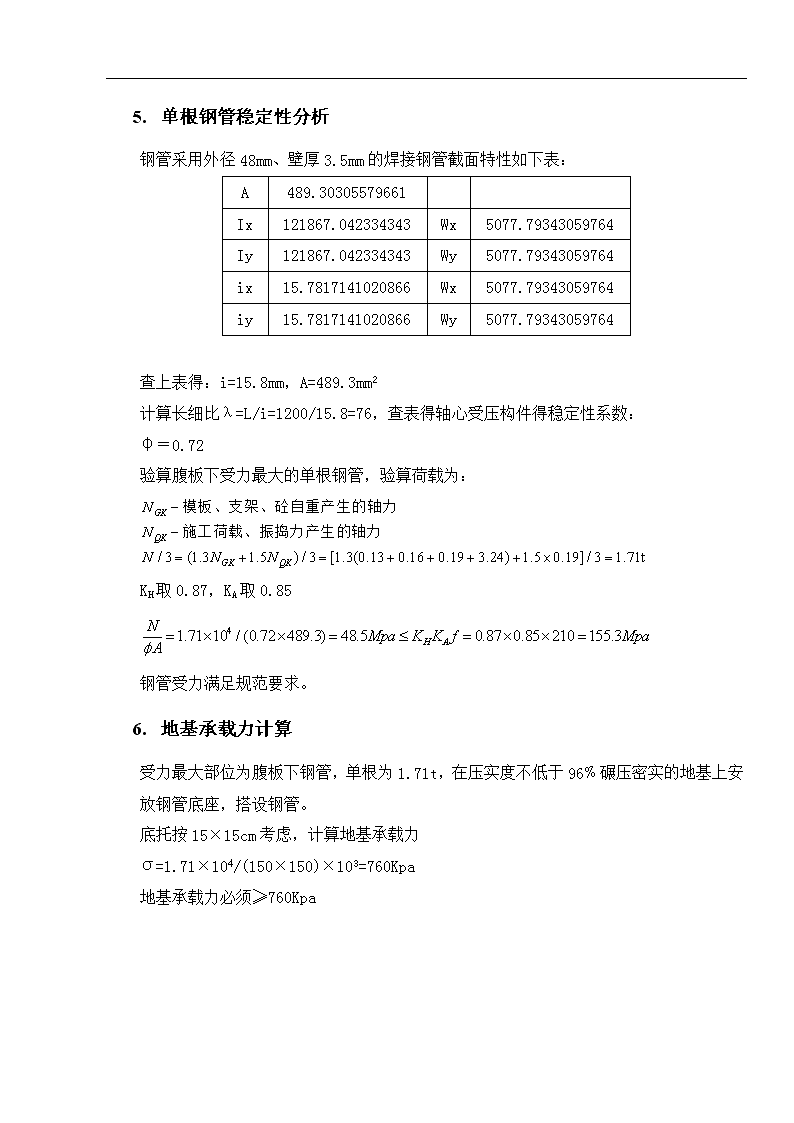

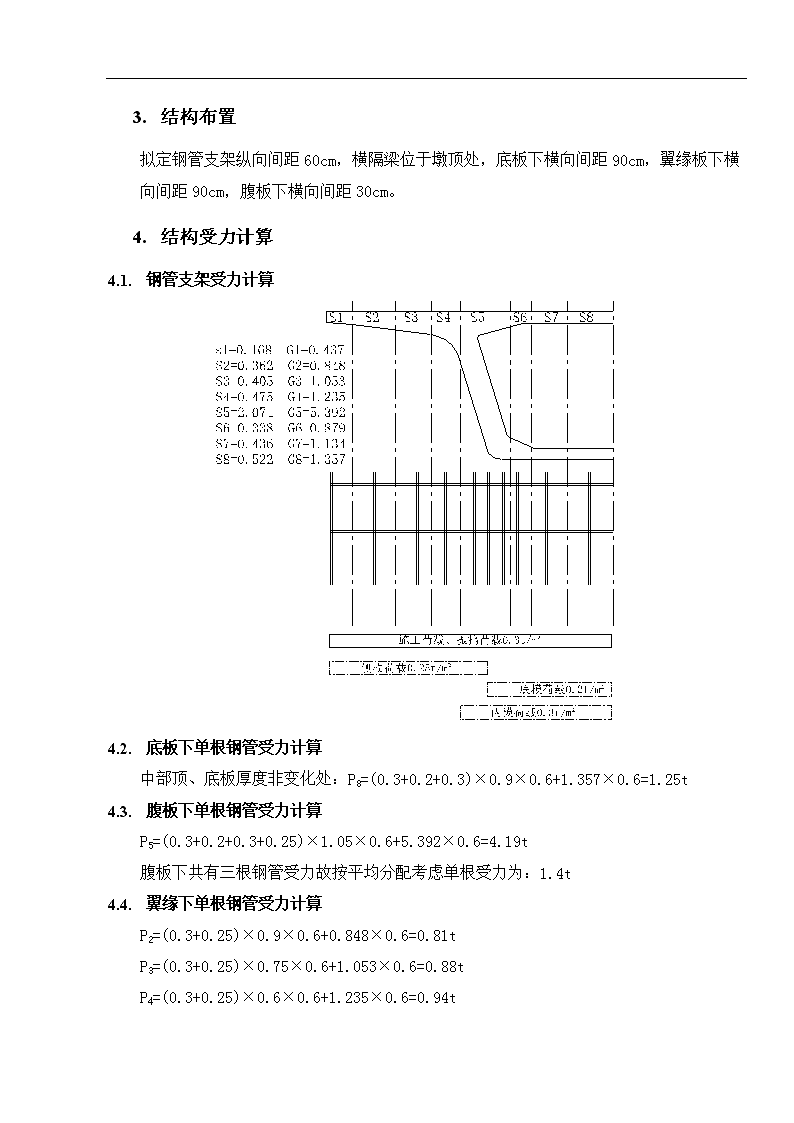

'现浇箱梁支架计算（碗扣式钢管支架）1.设计依据1)《建筑施工碗扣式脚手架安全技术规程》（JGJ130-2001）2)《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》(TB10002.3-2005)2.计算荷载2.1.恒载设计值箱梁截面如图所示，每延米重量计算，砼容重按2.6t/m3考虑：翼缘：G1=A1×γ=1.27×2.6=3.3t腹板：G2=A2×γ=1.9×2.6=4.9t顶板：G3=A3×γ=2.1×2.6=5.5t底板：G4=A4×γ=1.3×2.6=3.4t3.3×2+4.9×2+5.5+3.4=25.3t每延米箱梁总面积为：A=9.74m2，G=9.74×2.6=25.3t，与分项计算相同。2.2.其它荷载设计值荷载名称数值施工荷载0.1t/m2底模重量0.2t/m2侧模重量0.25t/m2内模重量0.3t/m2砼施工振捣力0.2t/m2 1.结构布置拟定钢管支架纵向间距60cm，横隔梁位于墩顶处，底板下横向间距90cm，翼缘板下横向间距90cm，腹板下横向间距30cm。2.结构受力计算2.1.钢管支架受力计算2.2.底板下单根钢管受力计算中部顶、底板厚度非变化处：P8=(0.3+0.2+0.3)×0.9×0.6+1.357×0.6=1.25t2.3.腹板下单根钢管受力计算P5=(0.3+0.2+0.3+0.25)×1.05×0.6+5.392×0.6=4.19t腹板下共有三根钢管受力故按平均分配考虑单根受力为：1.4t2.4.翼缘下单根钢管受力计算P2=(0.3+0.25)×0.9×0.6+0.848×0.6=0.81tP3=(0.3+0.25)×0.75×0.6+1.053×0.6=0.88tP4=(0.3+0.25)×0.6×0.6+1.235×0.6=0.94t 1.单根钢管稳定性分析钢管采用外径48mm、壁厚3.5mm的焊接钢管截面特性如下表：A489.30305579661Ix121867.042334343Wx5077.79343059764Iy121867.042334343Wy5077.79343059764ix15.7817141020866Wx5077.79343059764iy15.7817141020866Wy5077.79343059764查上表得：i=15.8mm，A=489.3mm2计算长细比λ=L/i=1200/15.8=76，查表得轴心受压构件得稳定性系数：φ＝0.72验算腹板下受力最大的单根钢管，验算荷载为：KH取0.87，KA取0.85钢管受力满足规范要求。2.地基承载力计算受力最大部位为腹板下钢管，单根为1.71t，在压实度不低于96﹪碾压密实的地基上安放钢管底座，搭设钢管。底托按15×15cm考虑，计算地基承载力σ=1.71×104/(150×150)×103=760Kpa地基承载力必须≥760Kpa'
