地下室-脚手架施工方案

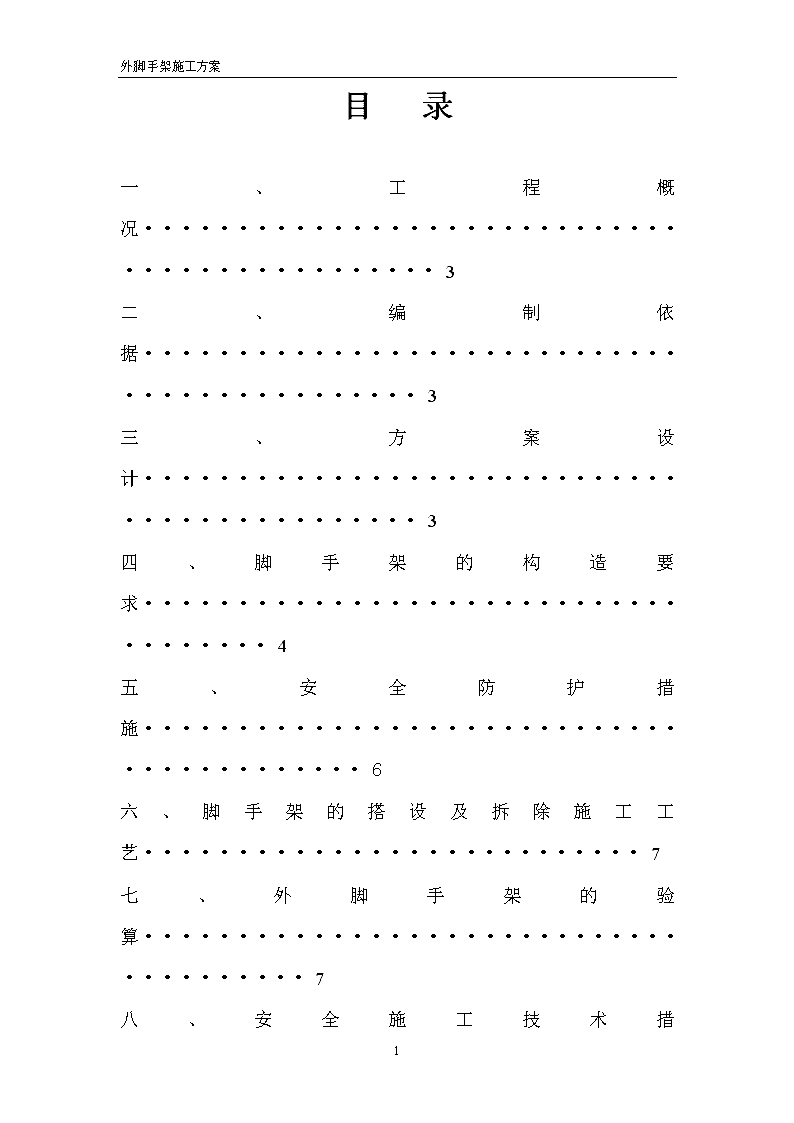

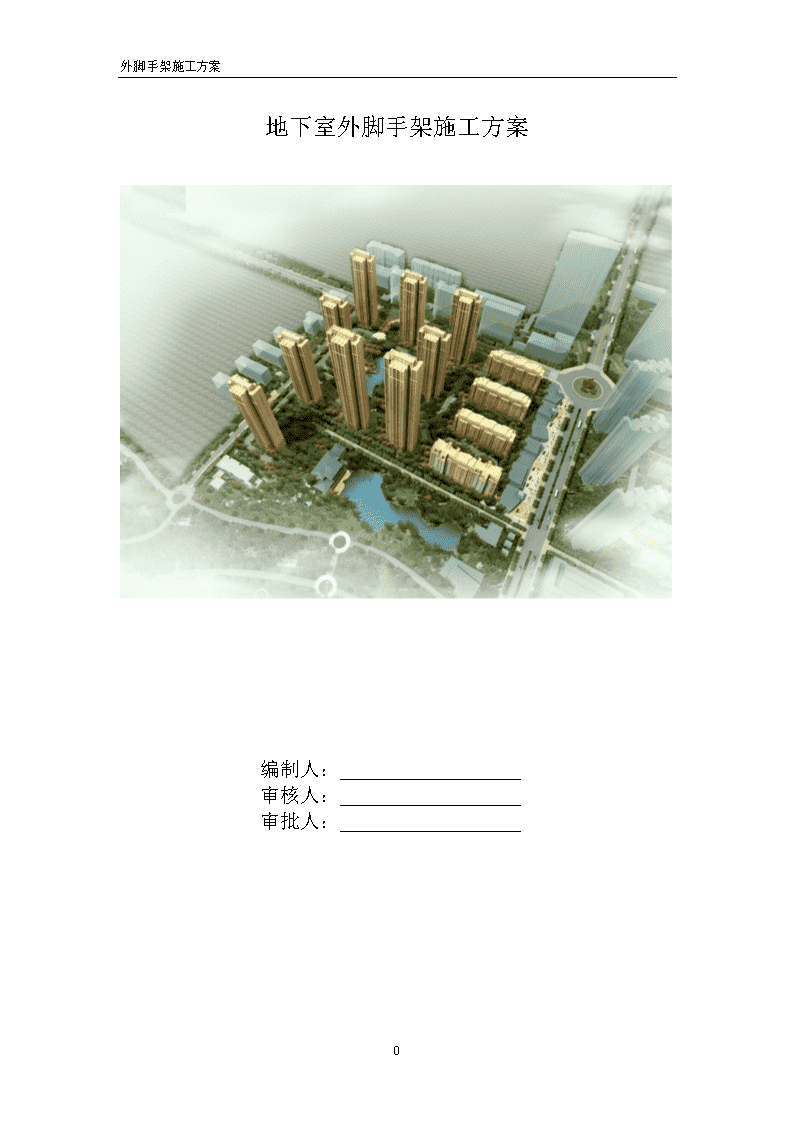

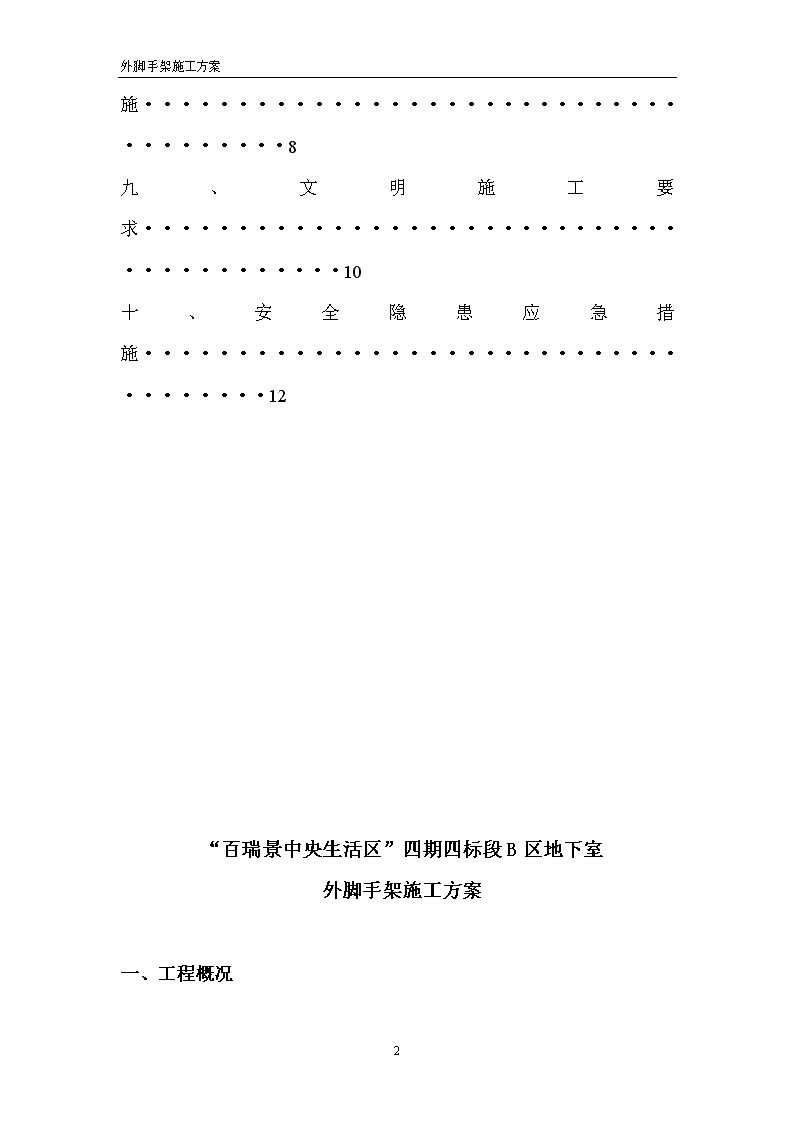

'外脚手架施工方案地下室外脚手架施工方案编制人：审核人：审批人：12 外脚手架施工方案目录一、工程概况··············································3二、编制依据·············································3三、方案设计·············································3四、脚手架的构造要求·····································4五、安全防护措施··········································6六、脚手架的搭设及拆除施工工艺···························7七、外脚手架的验算·······································712 外脚手架施工方案八、安全施工技术措施······································8九、文明施工要求·········································10十、安全隐患应急措施·····································12“百瑞景中央生活区”四期四标段B区地下室外脚手架施工方案一、工程概况12 外脚手架施工方案“百瑞景中央生活区”四期四标段B区工程位于武汉市武昌区武珞路586号（原武汉锅炉厂院内）。工程主要由地下车库与人防工程以及一栋3层商业楼组成。地下一层，地下车库与人防建筑面积为13924.56㎡。二、编制依据1、《建筑施工脚手架实用手册》2、《建筑结构荷载规范》（GB50009-2001）（06年版）3、《建筑施工扣件式脚手架安全技术规范》（JGJ130-2011）4、《建筑施工安全检查标准》（JGJ59-2011）5、《建筑施工高处作业安全技术规范》（JGJ80-91）6、“百瑞景中央生活区”四期四标段B区图纸及现场施工环境三、方案设计：本工程地下室仅有一层，高度为3.9m，根据施工现场实际施工环境，故地下室外脚手架将采用以下两种搭设形式：1、根据边坡四周护坡情况搭设临时防护脚手架，地下室北侧（即外墙1/R轴外），由于梧桐大道处保护树木浇筑有支护桩，导致操作面距离仅有500mm，故将在此处搭设单排脚手架，脚手架按步距h=1.80m，立杆纵距la=1.50m，立杆至墙距lc=0.3m，总高度H=6.0m搭设。2、地下室除1/R轴外，其余部位操作面足够，故将采用双排脚手架施工方案，双排脚手架按步距h=1.80m，立杆纵距la=1.50m，立杆横距lb=1.05m,内立杆至墙距lc=0.3m，总高度H=6.0m搭设。12 外脚手架施工方案地下室完成后，基坑四周将进行土质回填，届时将拆除外脚手架。四、脚手架的构造要求脚手架的搭设方案，构造要求,材料选择，均根据JGJ130-2011标准要求进行，钢管采用Φ48×3.5mm，扣件选用使用国标扣件。（一）、脚手架的常规技术措施：1、地基处理：地槽回填土采用3:7灰土分层夯实，表面用C15砼进行硬化，厚度10cm。四周外脚手架以硬化与回填土作为基础，所有的基础必须平整。基础上,底座下设置垫板，垫板规格4000×200×50mm，布设必须平稳，不得悬空。并在四周距脚手架外立杆50cm处设一浅排水沟，要求排水流畅。2、立杆：脚手架外立杆顶端高出结构檐口上皮1.50m，内立杆低于结构檐口0.5m。立杆接头采取对接扣件连接，立杆与大横杆采取直角扣件连接。接头交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm；各接头中间距主节点的距离不宜大于步距的1/3。3、大横杆：大横杆距于小横杆之下，在立杆的内侧，用直角扣件与立杆扣紧；其长度大于3跨,不小于6m，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于500mm，搭接长度不宜小于1m12 外脚手架施工方案，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm，各接头中心至最近主节点距离不宜大于纵距的1/3。4、小横杆：每一立杆与大横杆相交处（即主节点），都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于150mm。作业层上非主节点出的小横杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。小横杆伸出外排大横杆边缘不小于100mm；伸出里排大横杆距结构外边缘150mm，且长度不大于350mm。上、下层小横杆应在立杆处错开布置。5、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮200mm处的立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立杆上。基础存在较大高差时，则将高处的纵向扫地杆向低处延长两跨与立杆固定，靠边坡的立杆轴线到边缘的距离不小于500mm，并对此立杆采取双向斜拉加固措施。6、脚手板：脚手板采用竹跳板，厚5cm,宽30～40cm,长度不小于３m的竹跳板。脚手板设置在三根横向水平杆上，并在两端8cm处用直径1.2mm的镀锌铁丝箍绕2～３圈固定。当脚手板长度小于２ｍ时，可采用两根小横杆，并将板两端与其可靠固定，以防倾翻。12 外脚手架施工方案脚手板应平铺，满铺,铺稳，接缝中设两根小横杆，各杆距接缝的距离均不大于15cm。靠墙一侧的脚手板离墙的距离不应大于15cm。拐角处两个方向的脚手板应重叠放置，避免出现探头及空挡现象。7、其他考虑到脚手架为临时脚手架，高度较低结合现场实际情况，故将不设置剪刀撑及连墙件。五、安全防护措施1、结构临边防护措施：地下室顶板完成后，在外墙四周边线内50cm处设置全封闭式护身栏，使用材料均采用Φ48×3.5钢管。其高度不低于1.2m，立杆间距不大于2.0m，竖向每隔0.6m设一道通长大横杆，每隔一根立杆设一道三脚架。沿钢管长度方向刷红黑间隔的油漆，挂醒目标志牌，设警示牌；临边四周1m范围内不准堆料、停放机具。2、楼梯间防护措施：楼梯的侧边利用脚手架做安全防护，架子立杆从底板上塔设，侧边沿楼梯坡度方向做一道0.6m和一道1.2m高的护身栏杆。六、脚手架的搭设及拆除施工工艺：1、落地式钢管脚手架搭设施工工艺：落地脚手架搭设施工工艺的流程：按房屋平面形状放线→铺设垫板→按立杆间距排放底座→12 外脚手架施工方案纵向扫地杆→立杆→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→第二步纵向水平杆→第二步横向水平杆→搭设防护外架防护栏杆→铺脚手板和挡脚板。2、脚手架的拆除施工工艺：拆架程序应遵守由上而下，先搭后拆后搭先拆，先拆外部后拆内部的原则，即先拆脚手板、斜撑，而后拆小横杆、大横杆、立杆等（一般的拆除顺序为栏杆→脚手板→小横杆→大横杆→立杆）。在拆除作业时，要放置警戒区，由专人指挥负责安全工作，充分利用好安全帽、安全带。拆除杆件不得向下抛掷，不准分立面拆架或在上下两步同时进行拆架。做到一步一清。拆立杆时，要先抱住立杆在拆开最后两个扣。拆除大横杆、斜撑、剪力撑时，首先拆中间扣件，然后托住中间，在解端头扣。七、外脚手架的验算：由于脚手架的搭设高度较低，尺寸为纵向、横向水平杆验算1.5×1.05m，符合《建筑施工脚手架实用手册》中表4-34的要求。故纵向、横向水平杆的抗弯强度、抗弯刚度及扣件的抗滑移均满足要求，不需验算。八、安全施工技术措施1、材质及其使用的安全技术措施：扣件的紧固程度应在40-50N·m，并不大于65n·m，对接扣件的抗拉承载力为3kn。扣件上螺栓保持适当的拧紧程度。12 外脚手架施工方案（1）对接扣件安装时其开口应向内，以防进雨，直角扣件安装时开口不得向下，以保证安全。（2）各杆件端头伸出扣件盖板边缘的长度不应小于100mm。（3）钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。（4）外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料混用。（5）严禁将外径48mm与51mm的钢管混合使用。2、脚手架搭设的安全技术措施（1）脚手架的基础必须经过硬化处理满足承载力要求，做到不积水、不沉陷，顶班基础的砼必须达到设计强度的75％以上才能施工。（2）搭设过程中划出工作标志区，禁止行人进入，要统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必须先告诉对方，并得到允许，以防坠落伤人。（3）开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。（4）脚手架及时与结构连接或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。（5）脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。（6）在搭设过程中应由安全员、架子班长等进行检查，验收和签证。每两步验收一次，达到施工设计要求后挂合格牌一块。3、脚手架上施工作业的安全技术措施12 外脚手架施工方案（1）结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。（2）严格控制施工荷载，脚手板不得集中堆放材料，施工荷载不得大于3kN/m²，确保施工安全。（3）结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层。（4）各作业层之间设置可靠的防护栏杆，防止坠落物体伤人。（5）定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。4、脚手架拆除的安全技术措施（1）拆架前，全面检查待拆脚手架，根据检查结果，拟定出作业计划，报请批准，进行技术交底后才准工作。（2）架体拆除前，必须查看现场施工环境，包括架空路线、外脚手架、地面设施等各障碍物、地锚、缆风绳、附件、电气装置情况，凡能提前拆除的尽量拆除。（3）拆架时应划分作业区，周围设绳绑围栏或树立警戒标志，地面应设专人指挥，禁止非作业人员进入。（4）拆架时要统一指挥，上下呼应，动作协调，当解开与另一人有关的扣件时，应先通知对方，以防坠落。（5）在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。（6）每天拆架下班时，不应留下隐患部位。12 外脚手架施工方案（7）拆架时严禁碰撞脚手架附近电源线，以防触电事故。（8）所用杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。（9）所有的脚手板，应自外向内竖立搬运，以防脚手板和垃圾物从高出坠落伤人。（10）拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高出抛掷。九、文明施工要求根据脚手架施工的特殊性，结合职业安全卫生的惯标精神，要求施工时做到如下：1、进入施工现场的人员戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。2、进入施工现场的人员要爱护场内的各种绿化设施和标志牌，不得践踏草坪、损坏花草树木、随意拆除和移动标志牌。3、严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。4、脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期检查，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。5、上架子作业人员上下均应走人行楼道，不准攀爬架子。6、护身栏、脚手板、挡脚板等影响作业班组支模时，如需拆改时，应有架子工来完成，任何人不得任意拆改。12 外脚手架施工方案7、脚手架验收合格后任意人不得擅自拆改，如需做局部拆改时，需经技术部同意后由架子工操作。8、不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面；不准推车在架子上跑动；塔吊起吊物体时不能碰撞和拖动脚手架。9、不得将模板支撑、缆风绳、泵送砼及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。10、在架子上的作业人员不得随意拆除脚手架和所有拉接点和脚手板，以及扣件绑扎等所有架子部件。11、拆除架子而使用点焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。12、脚手架使用时间较长，因此在使用过程中需要进行检查，发现基础下沉、杆件变形严重、防护不全、拉杆松动等问题要及时解决。13、要保证脚手架体的整体性，不得与井架、升降机一并拉接，不得截断架体。14、施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具用滑轮和绳索运输，不得乱扔。15、使用的工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。16、脚手架堆放场做到整洁、摆放合理、专人保管，并建立严格领退料手续。17、施工人员做到活完料净脚下清，确保脚手架施工材料不浪费。12 外脚手架施工方案18、运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐、妥善保管。19、六级风以上大风、大雾、大雨天气停止脚手架作业。在雨季要经常检查脚手板、斜道板上有无积水现象，若有则应随时清扫，并要采取防滑措施。十、安全隐患应急措施1、架工班负责人每天必须对悬挑架的稳定性进行检查，并做好隐患记录，制定补救措施，严重隐患必须及时上报项目部及公司。2、项目部每三天检查一次。3、公司安质部每周检查一次。4、主要检查：架体是否变形、倾斜，卡口是否断裂拉结点是否松动，楼面受力后是否有裂纹等隐患。5、如发现架体失稳、楼面受力点开裂等隐患，应组织有关安全、质量部门，以及项目部、公司有关人员进行检查，并提出处理方案。一旦出现大的隐患，应安排进行架体安装的施工人员等撤离现场，并拆除悬挑架。如发生火灾、重伤等应及时拨打110、119、120进行施救，并按四不放过的要求进行处理，制定新的施工方案。12'
