深圳工业园公共租赁住房小区满堂红脚手架施工及设计方案

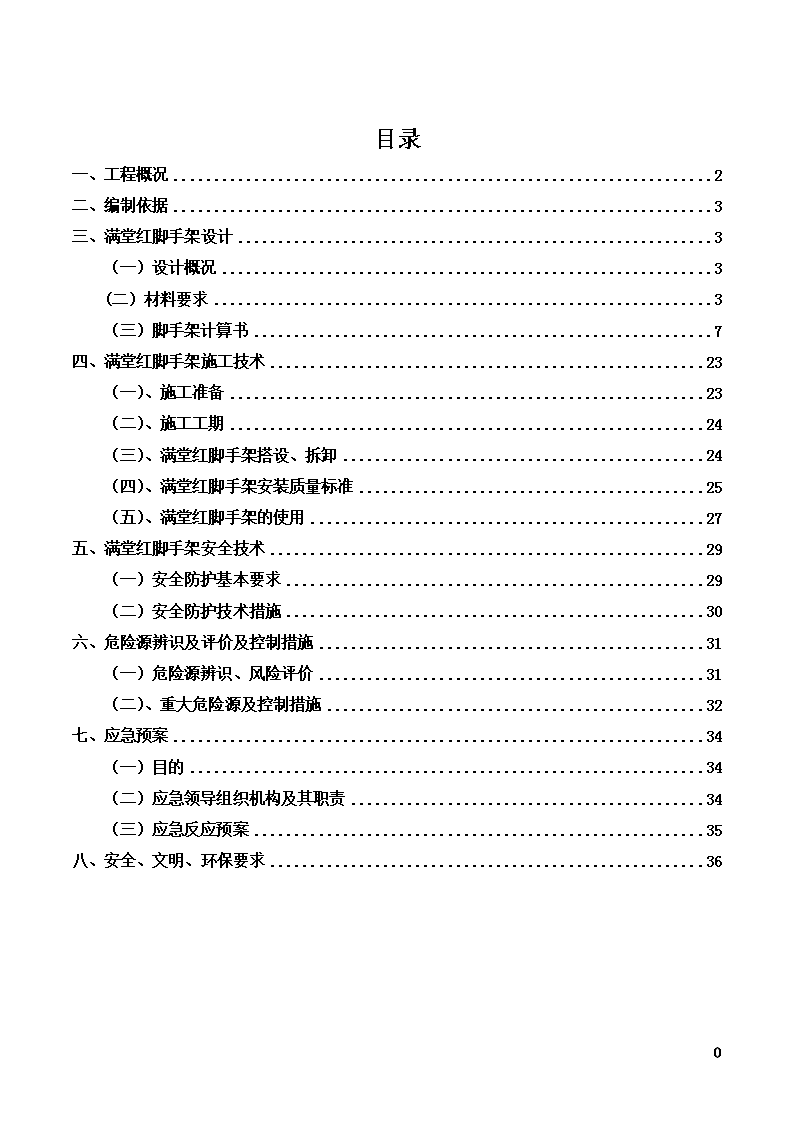

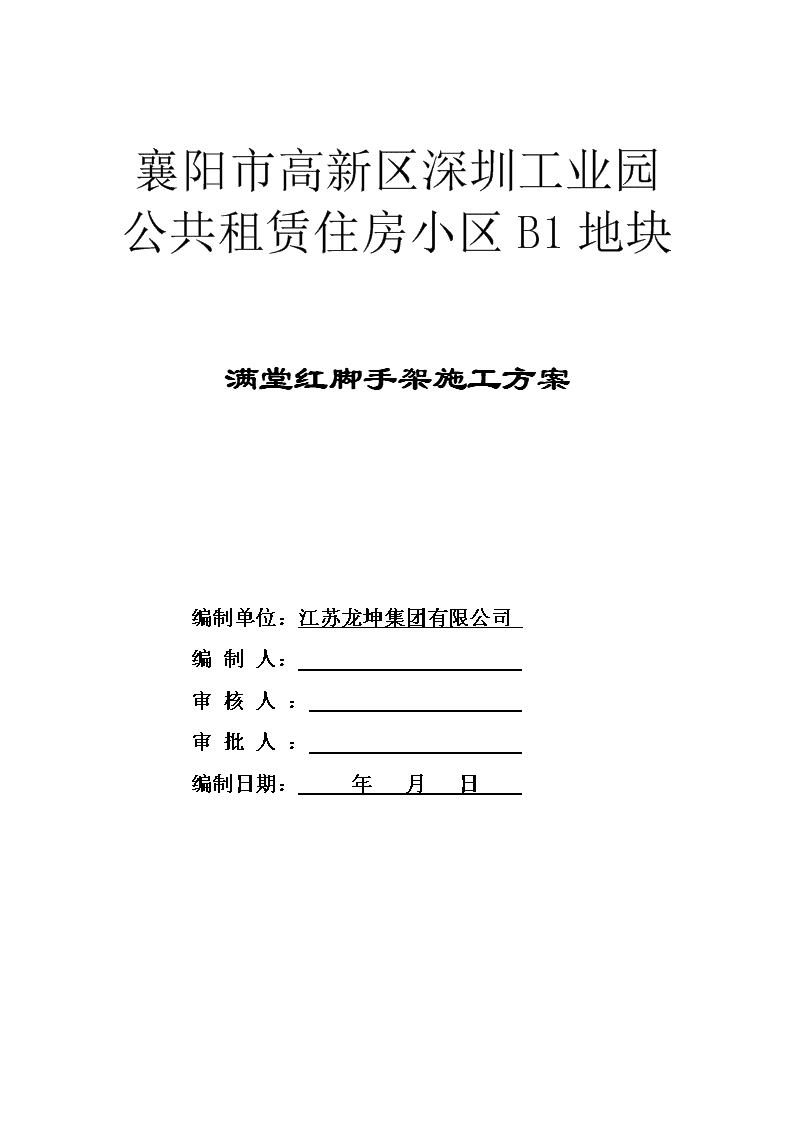

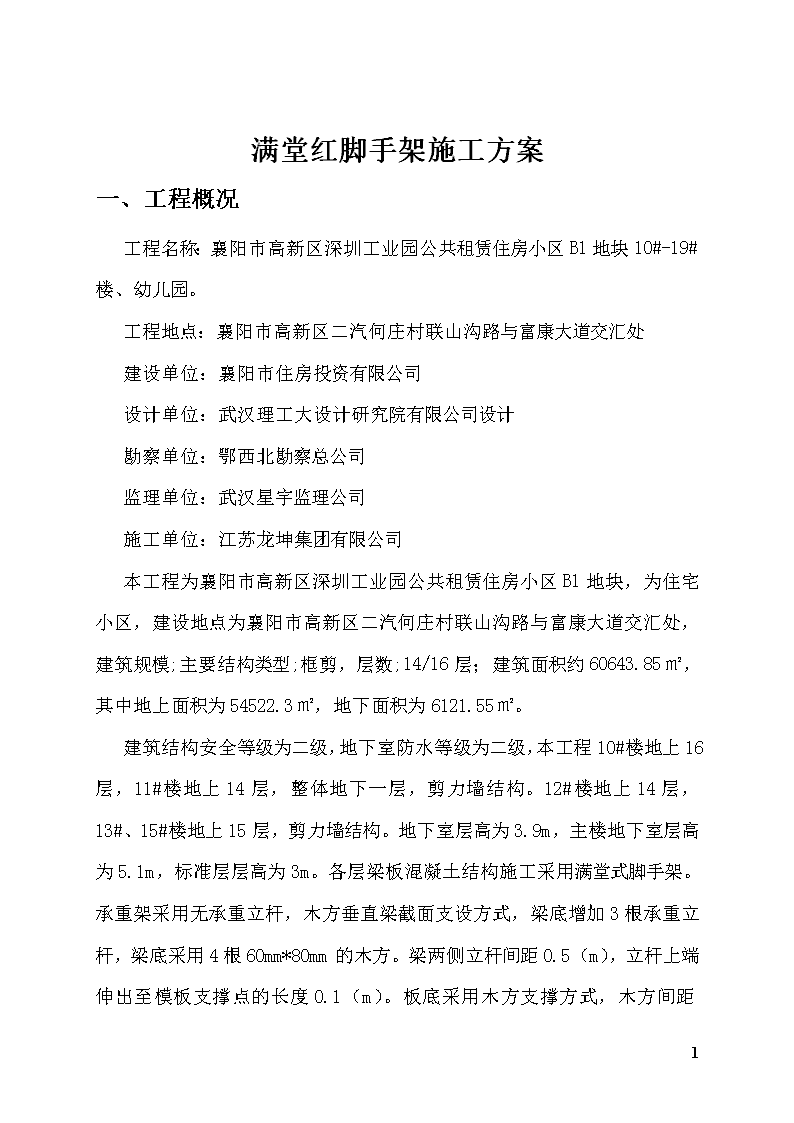

'深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案襄阳市高新区深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案编制单位：江苏龙坤集团有限公司编制人：审核人：审批人：编制日期：年月日 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案目录一、工程概况2二、编制依据3三、满堂红脚手架设计3（一）设计概况3(二）材料要求3（三）脚手架计算书7四、满堂红脚手架施工技术23（一）、施工准备23（二）、施工工期24（三）、满堂红脚手架搭设、拆卸24（四）、满堂红脚手架安装质量标准25（五）、满堂红脚手架的使用27五、满堂红脚手架安全技术29（一）安全防护基本要求29（二）安全防护技术措施30六、危险源辨识及评价及控制措施31（一）危险源辨识、风险评价31（二）、重大危险源及控制措施32七、应急预案34（一）目的34（二）应急领导组织机构及其职责34（三）应急反应预案35八、安全、文明、环保要求3636 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案满堂红脚手架施工方案一、工程概况工程名称：襄阳市高新区深圳工业园公共租赁住房小区B1地块10#-19#楼、幼儿园。工程地点：襄阳市高新区二汽何庄村联山沟路与富康大道交汇处建设单位：襄阳市住房投资有限公司设计单位：武汉理工大设计研究院有限公司设计勘察单位：鄂西北勘察总公司监理单位：武汉星宇监理公司施工单位：江苏龙坤集团有限公司本工程为襄阳市高新区深圳工业园公共租赁住房小区B1地块，为住宅小区，建设地点为襄阳市高新区二汽何庄村联山沟路与富康大道交汇处，建筑规模;主要结构类型;框剪，层数;14/16层；建筑面积约60643.85㎡，其中地上面积为54522.3㎡，地下面积为6121.55㎡。建筑结构安全等级为二级，地下室防水等级为二级，本工程10#楼地上16层，11#楼地上14层，整体地下一层，剪力墙结构。12#楼地上14层，13#、15#楼地上15层，剪力墙结构。地下室层高为3.9m，主楼地下室层高为5.1m，标准层层高为3m。各层梁板混凝土结构施工采用满堂式脚手架。承重架采用无承重立杆，木方垂直梁截面支设方式，梁底增加3根承重立杆，梁36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案底采用4根60mm*80mm的木方。梁两侧立杆间距0.5（m），立杆上端伸出至模板支撑点的长度0.1（m）。板底采用木方支撑方式，木方间距250mm，木方尺寸：50mm*100mm。脚手架搭设高度3~5m，步距1.50m，排距1.00m纵向间距1.00m。二、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）；《建筑施工脚手架实用手册》中国建筑工业出版社；《简明施工计算手册》中国建筑工业出版社；《建筑施工安全检查标准》(JGJ59-2011)；《建筑施工高处作业安全技术规范》（JGJ80-91)；《施工企业安全生产评价标准》（JGJT77-2010）；本工程《施工组织设计》及施工图纸。三、满堂红脚手架设计（一）设计概况地下室层高5.1m，楼板厚度为180，标准层层高3.0m,楼板厚度大部分为h=100~120厚，其中地下室附楼顶板300厚。框架梁以400*1000为主，预留洞口设置暗梁结构，尺寸为250*800等。结合本工程结构形式、实际施工特点，室内采用满堂脚手架模板支撑体系来满足梁、板的施工。必须保证其整体性和抗倾覆性。(二）材料要求扣件式钢管外脚手架由钢管和扣件组成，因其易于装拆、搭设灵活、坚固耐用而被本工程所采用。钢管刚度好、强度高，一般情况下，单管立杆的承载力可达15kN～35kN。1、钢管36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案①脚手架钢管应为力学性能适中的Q235钢，其力学性能应符合国家现行标准《碳素结构钢》（GB700-89）中Q235A钢的规定。②脚手架主要杆件即立杆、大横杆（纵向水平长杆）等均采用外径48mm、壁厚3.5mm的D48×3.5焊接钢管。用于立杆、大横杆的钢管长度为6m，重250N，适于运输、安装的操作。③钢管质量检验钢管外观质量检验应符合下表要求。钢管质量检验标准项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质证明书3表面质量表面应平直、光滑，不应有裂纹、分层、压痕、划道和硬弯4外径；壁厚<0.50mm；<0.35mm5端面应平整，端面切斜的偏差<1.70mm6防锈处理必须进行防锈处理旧管7钢管锈蚀程度应每年检查一次管壁上锈蚀的深度不得超过0.50mm8其它项目同新管3、4、5项要求④钢管应无裂纹，两端面应平整，严禁打孔。2、扣件①扣件主要形式有3种：a.直角扣件（十字扣），用于垂直交叉的钢管连接；b.对接扣件（一字扣），用于对接钢管；c.转向扣件（旋转扣），用于剪刀撑、斜撑的钢管连接。36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案②采用可锻铸造扣件，应使用配合钢管管径、符合现行国家标准的可锻铸铁扣件。③扣件技术要求a、扣件应采用机械性能不低于KT33-8的可锻铸铁制作。b、铸铁不得有裂纹、气孔；不宜有疏松、砂眼或其它影响使用的铸铁缺陷；并应将影响外观质量的粘砂、披缝、毛刺、氧化皮等清除干净。c、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好d、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应不小于1mm。e、当扣件紧夹钢管时，开口处的最小距离应不小于5mm。f、扣件表面应进行防锈处理。④扣件质量检验扣件质量检验应符合下表要求。扣件质量检验标准项次检查项目要求新扣件1产品质量合格证，生产许可证，专业检测单位测试报告必须具备2表面质量及性能应符合技术要求（2）～（6）的规定3螺栓不得滑丝旧扣件4同新扣件的2、3项要求3、脚手板本工程采用竹脚手板应使用厚度不小于40mm，板宽200～300mm，两端用Ф4（8#）镀锌铁丝各扎2道箍。36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案4、杆件构造要求（1）立杆构造要求①本工程立杆采用单根钢管。立杆接头除在顶层可采用搭接外，其余各接头必须采用对接扣件对接。立杆的对接要求对接扣件应交错布置，相邻2个立杆接头不应设在同步同跨内，相邻2个立杆接头在高度方向错开的距离不应小于500mm。各接头中心距主节点的距离不应大于600mm。②立杆顶端应高出建筑物洞口上皮高度1200mm。③每根立杆均应设置50mm厚的垫板作为基础。④满堂红脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮200mm高的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（2）横向承力结构①步高h底层步高h为通行步高，其它层步高h为操作步高。根据本工程建筑物具体情况，设扫地杆距自然地面200mm，第一步大横杆1500mm。操作步高亦取为h=1500mm。②搭设高度Hmax由满堂红脚手架立面布置要求，脚手架搭设高度计Hmax＝5.1m。③作业层和防护层数量本工程作业层取1层，即铺板层为1层。（3）纵向传力结构36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案各种横向承力结构由大横杆相互连接组成整体，沿纵向形成传力构架结构。①纵向间距l两种横向承力结构之间的距离即立杆纵向间距l＝1000mm。②立杆垂直度控制为防止立倾斜而承受过大的偏心荷载，对立杆垂直度进行双控。立杆垂直度必须同时满足：满堂红脚手架高度H<25m时，立杆垂直偏差相对值≯H／200。（4）满堂红脚手架基底满堂红脚手架搭设时，在立杆底部垫上顺铺的厚40mm通长木枋。为进一步约束立杆底端位移，即立杆距地基面<200mm处牢固绑扎纵向和横向的水平杆，在扫地杆下部用木板垫塞牢固。（三）脚手架计算书钢管脚手架的计算要求参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《建筑地基基础设计规范》（JB50007-2002）、《建筑结构荷载规范》（GB50009-2001）、《钢结构设计规范》（GB50017-2003)等规范。本工程层高超过4.5m的层高为5.1m本方案中按照5.1m进行计算。模板支架搭设高度为3-5.1米。搭设尺寸为：立杆的纵距b=1.00米，立杆的横距l=1.00米，立杆的步距h=1.5米。（除5.1m楼层外立杆纵横距为1.2米）采用的钢管类型为φ48×3.5.36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案（1）模板面的计算面板为受弯结构，需要验算其抗弯强度和刚度。模板面板按照三跨连续梁计算。静荷载标准值q1=25.000×0.120×1.000+0..50×1.000=3.350kN/m活荷载标准值q2=（2.000+1.000）×1.000=3.000kN/m面板的截面惯性矩I和截面抵抗矩W分别为：W=100.00×1.80×1.80/6=54.00cm³；I=100.00×1.80×1.80×1.80/12=48.6cm4A、抗弯强度计算F=M/W<[f]其中f——面板的抗弯强度计算值（N/mm²）；M——面板的最大弯矩（N.mm）W——面板的净截面抵抗距；[f]——面板的抗弯强度设计值，取15.00N/mm²；M=0.100q1²其中q——荷载设计值（kN/m）；经计算得到M=0.100×（1.2×3.350+1.4×3.000）×0.500×0.500=0.206kN/m经计算得到面板抗弯强度计算值F=0.206×1000×1000/54000=3.806N/mm²面板的抗弯强度验算f<[f]，满足要求！B、抗剪计算36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案T=3Q/2bh<[T]其中最大剪力Q=0.600×（1.2×3.350+1.4×3.000）×0.500=2.466kN截面抗剪强度计算值T=3×2466.0/（2×1000.000×18.000）=0.206N/mm²截面抗剪强度设计值[T]=1.40N/mm²抗剪强度验算T<[T],满足要求！C、挠度计算V=0.667q14/100EI<[v]=1/250面板最大挠度计算值v=0.677×1.675×1000.04/（100×9500.00×4166666.8）=0.286mm木方的最大挠度小于1000.0/250，满足要求！（2）支撑木方的计算木方按照均布荷载下三跨连续梁计算。A、荷载的计算钢筋混凝土板自重（kN/m）：q11=25.000×0.120×0.500=1.500kN/m模板的自重荷载（kN/m）：q12=0.350×0.500=0.175kN/mB、活荷载为施工荷载标准值与振捣混凝土时产生的荷载（kN/m）：经计算得到，活荷载标准值Q2=（1.000+2.000）×0.500=1.500kN/m36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案静荷载q1=1.2×1.500+1.2×0.175=2.010kN/m活荷载q2=1.4×1.500=2.100kN/mC、木方的计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下：均布荷载q=4.110/1.000=4.110kN/m最大弯矩M=0.1q12=0.1×4.11×1.00×1.00=0.411kN.m最大剪力Q=0.6×1.000×4.110=2.466kN最大支座力N=1.1×1.000×4.110=4.52kN木方的界面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:W=5.00×10.00×10.00/6=83.33cm³；I=5.00×10.00×10.00×10.00/12=416.67cm4；A、木方抗弯强度计算抗弯强度计算f=0.411×106/83.33=4.93N/MM²木方的抗弯计算强度小于13.0N/mm²，满足要求！B、木方抗剪计算最大剪力的计算公式如下：Q=0.6ql截面抗剪强度必须满足：T=3Q/2bh<［T］36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案截面抗剪强度计算值T=3×2466/（2×50×100）=0.740N/mm²截面抗剪强度设计值［T］=1.30N/mm²木方的抗剪强度计算满足要求!C、木方挠度计算最大变形v=0.677×1.675×1000.04/（100×9500.00×4166666.8）=0.286mm木方的最大挠度小于1000.0/250，满足要求！（3）横向支撑钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算。集中荷载P取木方支撑传递力。36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案经过连续梁的计算得到最大弯矩Mmax=0.791kN.m最大变形vmax=2.356mm最大支座力Qmax=9.720kN抗弯设计强度f=0.791×106/4491.0=176.17N/mm²支撑钢管的抗弯计算强度小于205.0N/mm²，满足要求！支撑钢管的最大挠度小于1000.0/150与10mm，满足要求！（3）扣件抗滑移的计算36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案纵向或横向水平杆和立杆连接时，扣件的抗滑承载力按照下式计算（规范5.2.5）：R≤Rc其中Rc——扣件抗滑承载力设计值，取6.0kN；R——纵向或横向水平杆传给立杆的竖向作用力；计算中R取最大支座反力，R=9.72kN单扣件抗滑承载力的设计计算不满足要求，可以考虑采用双扣件！当直角扣减的拧紧力矩达40—65N.m时，实验表明：单扣件在12kN的荷载下会滑动，其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动，其抗滑承载力可取12.0kN（3）立杆的稳定性计算荷载标准值作用于模板支架的荷载包括静荷载、活荷载和风荷载。A、静荷载标准值包括以下内容：脚手架钢管的自重（kN）：NG1=0.129×9.000=1.162kN钢管的自重计算参照《扣件式规范》附录A双排架自重标准值，设计人员可根据情况修改。模板的自重（kN）：NG2=0.350×1.000×1.000=0.350kN钢筋混凝土楼板自重（kN）：NG3=25.000×0.120×1.000×1.000=3.000kN经计算得到，静荷载标准值NG=NG1+NG2+NG3=4.512kN.B、活荷载为施工荷载标准值与振捣混凝土时产生的荷载。36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案经计算得到，活荷载标准值NQ=（1.000+2.000）×1.000×1.000=3.000kNC、不考虑风荷载时，立杆的轴向压力设计值计算公式N=1.2NG+1.4NQ(6)立杆的稳定性计算立杆的稳定性计算公式其中N——立杆的轴心压力设计值，N=9.61kN；Φ——轴心受压力感的稳定系数，由长细比10/i查表得到；I——计算立杆的截面回转半径（cm）；i=1.60A——立杆净截面面积（cm²）；A=4.24W——立杆净截面抵抗距（cm³）；W=4.49σ——钢管立杆抗压强度计算值（N/mm²）［f］——钢管立杆抗压强度设计值，［f］=205.00N/mm²；10——计算长度（m）如果完全参照《扣件式规范》不考虑高度支撑，由公式（1）或（2）计算10=k1uh（1）10=（h+2a）（2）Kl——计算长度附加系数，按照表一取值为10185；u——计算长度系数，参照《扣件式规范》表5.3.3；u=1.70a——；立杆上端伸出顶层横杆中心线至模板支撑点的长度；a=0.5；公式（1）的计算结果：σ=112.84N/mm²，立杆的稳定性计算σ36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案<［f］，满足要求！公式（2）的计算结果：σ=78.94N/mm²，立杆的稳定性计算σ<［f］，满足要求！如果考虑到高支撑架的安全因素，适宜由公式（3）计算10=k1k2（h+2a）（3）k2——计算长度附加系数，按照表2取值为1.016；公式（3）的计算结果：σ=111.67N/mm²立杆的稳定性计算σ<［f］，满足要求！模板承重架应尽量利用剪力墙或柱作为连接连墙件，否则存在安全隐患。3、梁模板扣件钢管支撑架计算书（1）模板面板计算面板为受弯结构，需要验算其抗弯强度和刚度。模板面板的按照多跨连续梁计算。作用荷载包括梁与模板自重荷载，施工活荷载等。A、荷载的计算：钢筋混凝土梁自重（kN/m）:q1=25.000×1.000×0.5000=12.500kN/m模板的自重线荷载（kN/m）：q2=0.350×0.500×（2×1.000+0.500）=0.875kN/m活荷载为施工荷载标准值与振捣混凝土时产生的荷载（kN）：经计算得到，活荷载标准值P1=（1.000+2.000）×0.500×0.500=0.750kN均布荷载q=1.2×12.500+1.2×0.875=16.050kN/m36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案集中荷载P=1.4×0.750=1.050kN面板的截面惯性矩I截面抵抗矩W分别为：不算列中，截面惯性矩I截面抵抗矩W分别为：W=50.00×1.80×1.800/6=27.00cm³I=50.00×1.80×1.80×1.80/12=24.30cm4计算简图36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案经过计算得到从左到右各支座力分别为N1=1.505kNN2=6.066kNN3=1.505kN最大弯矩M=0.125kN.m最大变形V=0.22mmA、抗弯强度计算经计算得到面板抗弯强度计算值f=0.125×1000×1000/27000=4.630N/mm²面板的抗弯强度设计值[f]，取15.00N/mm²；面板的抗弯强度验算f＜[f]，满足要求！B、抗剪计算截面抗剪强度计算值T=3×2507.0/(2×500.000×18.000)=0.418N/mm²截面抗剪强度设计值他T＜[T]，满足要求！C、挠度计算面板最大挠度计算值v=0.226mm面板的最大挠度小于250.0/250，满足要求！（2）梁底支撑木方计算A、梁底木方计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利的分配的弯矩和，计算公式如下：均布荷载q=6.066/0.500=12.131kN/m36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案最大弯矩M=0.1q12=0.1×12.13×0.50×0.50=0.303kN.m最大剪力Q=0.6×0.500×12.131=3.639kN最大支座力N=1.1×0.500×12.121=6.672kN木方的截面力学参数为本算列中，界面惯性I和截面抵抗矩W分别为：W=5.00×10.00×10.00/6=83.33cm³I=5.00×10.00×10.00×10.00/12=416.67cm4B、木方抗弯强度计算抗弯计算强度f=0.303×106/83333.3=3.64N/mm²木方的抗弯计算强度小于13.0N/mm²，满足要求！C、方木抗剪验算：最大剪力的计算公式如下：Q=0.6ql截面抗剪强度必须满足：T=3Q/2bh<［T］截面抗剪强度计算值T=3×3639/（2×50×100）=1.092N/mm²截面抗剪强度设计值［T］=1.30N/mm²木方的抗剪强度计算满足要求!D、木方的挠度计算最大变形v=0.677×10.109×500.04/（100×9500.00×4166666.8）=0.108mm36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案木方的最大挠度小于500.0/250，满足要求！（3）梁底支撑钢管计算A、梁底支撑横向钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算。集中荷载P取木方支撑传递力支撑钢管计算简图36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案经过连续梁的计算得到最大弯矩Mmax=0.130kN.m最大变形vmax=0.036mm最大支座力Qmax=4.230kN抗弯计算强度f=0.13×106/4491.0=28.97N/mm²支撑钢管的抗弯计算强度小于205.0N/mm²，满足要求！支撑钢管的最大挠度小于416.7/150与10mm，满足要求！B、梁底支撑纵向钢管计算纵向支撑钢管按照集中荷载作用下的连续梁计算。集中荷载P取横向支撑钢管传递力。支撑钢管计算简图36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案经过连续梁的计算得到最大弯矩Mmax=0.740kN.M最大变形vmax=2.204mm最大支座力Qmax=9.094kN抗弯计算强度f=0.740×106/4491.0=164.83N/mm²支撑钢管的抗弯计算强度小于205.0N/mm²，满足要求！支撑钢管的最大挠度小于1000.0/150与10mm，满足要求！(4)扣件抗滑移的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R≤Rc其中Rc--扣件抗滑承载力设计值,取8.0kN；　　R--纵向或横向水平杆传给立杆的竖向作用力设计值；计算中R取最大支座反力，根据前面计算结果得到R=9.09kN；单扣件抗滑承载力的设计计算不满足要求，可以考虑采用双扣件！当直角扣件的拧紧力矩达40——65N.m时，实验表明：单扣件在12kN是荷载下会滑动，其抗滑承载力可取8.0kN；双扣件在20kN是荷载下会滑动，其抗滑承载力可取12.0kN；36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案（5）立杆的稳定性计算:立杆的稳定性计算公式其中N——立杆的轴心压力设计值，它包括：横杆的最大支座反力N1=9.09kN(已经包括组合系数1.4）脚手架钢管的自重N2=1.2×0.129×9.000=1.394kNN=9.094+1.394=10.489kNΦ——轴心受压力感的稳定系数，由长细比10/i查表得到；I——计算立杆的截面回转半径（cm）；i=1.60A——立杆净截面面积（cm²）；A=4.24W——立杆净截面抵抗距（cm³）；W=4.49σ——钢管立杆抗压强度计算值（N/mm²）［f］——钢管立杆抗压强度设计值，［f］=205.00N/mm²；10——计算长度（m）如果完全参照《扣件式规范》不考虑高度支撑，由公式（1）或（2）计算10=k1uh（1）10=（h+2a）（2）Kl——计算长度附加系数，按照表一取值为10185；u——计算长度系数，参照《扣件式规范》表5.3.3；u=1.7036 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案a——；立杆上端伸出顶层横杆中心线至模板支撑点的长度；a=0.5；公式（1）的计算结果：σ=112.84N/mm²，立杆的稳定性计算σ<［f］，满足要求！公式（2）的计算结果：σ=78.94N/mm²，立杆的稳定性计算σ<［f］，满足要求！如果考虑到高支撑架的安全因素，适宜由公式（3）计算10=k1k2（h+2a）（3）k2——计算长度附加系数，按照表2取值为1.016；公式（3）的计算结果：σ=111.67N/mm²立杆的稳定性计算σ<［f］，满足要求！模板承重架应尽量利用剪力墙或柱作为连接连墙件，否则存在安全隐患。四、满堂红脚手架施工技术（一）、施工准备由施工管理科组织对参与施工的人员，进行1次现场施工和高空作业安全技术培训，配置必要的劳动保护用品。由技术科做好本《满堂红脚手架施工方案》的技术交底工作。对满堂红脚手架搭设所用材料进行检查，新购进场的钢管与扣件要有产品合格证，外观符合有关要求。重复使用的钢管与扣件按规定一一予以检查，禁止使用规格和质量不合格的杆件、配件。36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案（二）、施工工期（1）满堂红脚手架搭设当地下室底板浇筑完成后，开始搭设满堂红脚手架。（2）满堂红脚手架拆除当建筑物外墙结构、砌筑、装饰等施工作业完成后拆除外脚手架。（三）、满堂红脚手架搭设、拆卸（1）外脚手架搭设①满堂红脚手架搭设工艺流程如下。搭设施工准备工作－－平面放线－－铺设厚40厚木枋垫层－－放置纵向扫地杆－－竖立立杆与纵向扫地杆扣牢－－安装横向扫地杆，与立杆或纵向扫地杆扣牢－－安装第1步大横杆，与各立杆扣牢－－安装第二步大横杆扣牢－－接长立杆－－……－－加设纵向支撑（剪力撑）－－铺作业层②满堂红脚手架搭设必须在统一的指挥，由下至上有序进行。③满堂红脚手架搭设a、按施工设计放线、平整基底，铺放垫板，标定立杆位置。b、满堂红脚手架应从一个角部开始搭设；局部“一”字形脚手架应从一端开始并向另一端延伸搭设。c、按标定立杆位置依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后安装第l步的大横杆，随校正立杆垂直之后予以固定。按此要求继续向上搭设。④脚手板铺设36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案脚手板铺设或其它铺板应符合以下要求：a、脚手板或其它铺板应铺平铺稳，必要时应予绑扎固定。b、脚手板采用对接平铺时，在对接处与其下部两侧支承横杆的距离应控制在100～200mm之间。c、脚手板采用搭设铺放时，其搭接长度不得小于200mm，且在搭接段的中部应设有支承横杆。d、铺板严禁出现端头超出支承横杆150mm以上未作固定的探头板。（2）满堂红脚手架拆卸满堂红脚手架的拆卸应按确定的拆卸流程进行。满堂红脚手架拆卸顺序与搭设顺序相反，即先搭者后拆，后搭者先拆,由上而下分层拆除，严禁上下同时作业。满堂红脚手架拆卸工艺流程如下。安全网－－护身栏杆－－挡脚板－－脚手板－－大横杆－－立杆……－－清理现场在拆除过程中，凡已松脱连接的杆件、配件应及时拆除运走，避免造成误扶或误靠已松脱连接的杆件导致事故。拆卸的杆件、配件应以安全的方式运出和吊下，严禁向下抛掷。连墙件应在位于其上的全部可拆杆件均拆除之后才能拆除。在拆除过程中，应作好配合、协调动作。禁止单人进行拆除较重杆件等危险性的作业。（四）、满堂红脚手架安装质量标准（1）满堂红脚手架的验收和日常检查按以下规定进行。36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案1)搭设完毕后；2)连续使用达到6个月；3)施工中途停止使用超过15天，再重新使用之前；4)在遭受暴风、大雨、大雪、地震等强力因素作用之后；5)使用过程中发现有显著的变形、拆除杆件和拉结以及安全隐患存在的情况时。（2）满堂红脚手架安装质量保证项目①满堂红脚手架立杆要垂直，大横杆要平正。②各种扣件扣接要牢固，防止杆件打滑。各杆件相交伸出的端头部分均应大于100，以防杆件滑脱。③相邻2立杆接头必须错开，不得位于同一步距h之内。④相同2大横杆接头必须错开，不得位于同一步距h之内。（3）满堂红脚手架安装质量允许偏差本工程中扣件式钢管满堂红脚手架安装施工允徐偏差：立杆垂直度全高度累积绝对值≯100mm相对高度≯H／400立杆间距±100mm大横杆高差总长1／300，且≯50mm（4）满堂红脚手架安装质量的验收①满堂红脚手架构架结构符合前述的规定和设计要求，个别部位的尺寸变化应在允许的调整范围之内。②满堂红脚手架节点连接紧固可靠，其中扣件螺栓的拧紧程度应控制在扭力矩达到<40～50Nm。36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案③满堂红脚手架立杆垂直度符合要求。④纵向水平杆即大横杆的水平偏差应≤L/250，且满堂红脚手架全长的水平偏差值不大于50mm。⑤作业层铺板、安全防护措施等符合要求。（五）、满堂红脚手架的使用(1)施工与使用中严格执行本《满堂红脚手架施工方案》。(2)施工与使用中严格执行高空作业安全规程。工人在架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并予临时固定。工人必须戴安全帽和佩挂安全带。不得单人进行装设较重杆配件和其它易发生失衡、脱手、碰撞、滑跌等不安全的作业。(3)满堂红脚手架搭设施工完工后，要有项目负责人、技术负责人、安全负责人、专业工长等共同验收、签认之后方可设入使用。(4)满堂红脚手架所用材料中有严重锈蚀、弯曲、压扁、开裂的钢管严禁使用，有脆裂、变形、滑丝的扣件严禁使用。(5)扣件螺栓拧紧程度要适宜，扭力控制取40～50Nm左右。对接扣件应避免开口向上设置，以防雨水侵入。(6)在搭设中不得随意改变构架设计、减少杆件配件设置、对立杆纵距作≥100mm的构架尺寸放大。确有实际情况，需要对构架作调整和改变时，应提交技术主管人员解决。(7)风力大于6级不得施工与使用。大风雨或停工期之后，必须对满堂红脚手架进行全面检查，尤其注意结构的变形，必要时予以加固维修并经检定之后方可再行使用。36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案(1)严格控制使用与施工荷载q≯2.0kN/m2。(2)满堂红脚手架作业层单位面积实际施工荷载(作业层上人员、材料和机具重量)不得超过2.0kN/m2。(3)在脚手板上堆放的标准砖不得多于单排立码3层；砂浆和容器总重不得大于1.0kN；施工设备单重不得大于1.0kN；使用人力在架上搬运和安装的构件的自重不得大于1.0kN。(4)作业人员在作业层上的最大操作高度应以可进行正常操作为度。禁止在作业层上再加垫器物或板材以增加操作高度。(5)在作业中禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件和连墙件。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后及时予以恢复。(6)施工人员在架上作业中应注意他人的安全和自我安全保护，避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上不安全处休息。(7)施工人员上下脚手架必须走设有安全防护的出入通道，严禁攀援脚手架上下。(8)施工人员每班上脚手架作业时，应先行检查有无影响安全作业的隐患问题存在，一旦存在，必须排除后方许开始作业。在作业中发现有不安全的情况时应立即停止作业，进行检查，解决以后才能恢复正常作业。发现有异常危险情况时，应立即通知所有架上人员撤离。(9)36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案在每步满堂红脚手架的作业完成之后。必须将架上剩余材料、物品移至上（下）步满堂红脚手架或室内。每日收工前应清理架面，将架面上的材料、物品堆放整齐，垃圾清运出去。在作业期间应及时清理落人安全网内的材料和物品。在任何情况下严禁自架上向下抛掷材料物品和倾倒垃圾。五、满堂红脚手架安全技术（一）安全防护基本要求满堂红脚手架要有适当的步高h、宽度b、离墙距离a，以满足施工操作、材料堆放和运输的要求；要有足够的强度、刚度和稳定性，以满足在规定荷载和气候条件下结构稳定。满堂红脚手架的材料、制作和安装是保证上述适用、安全这一基本要求的关键所在。1）做好脚手架搭设前技术交底。加强对施工管理人员和操作工人满堂红脚手架高空作业的安全技术培训。架子工必须持证上岗。2）所用材料的规格、质量必须符合要求。3）满堂红脚手架必须随着楼层的施工要求搭设，搭设时避开立体交叉作业，并严格按照本《施工方案》及相应安全规程的要求施工。满堂红脚手架的构造必须符合要求，控制好立杆垂直度，横杆水平度，并确保节点符合要求。尤其要注重支撑布置、联墙杆布置及其构造，以确保满堂红脚手架几何结构的整体稳定性和局部稳定性。4）严格控制作业面上的施工荷载q≯2.0kN/m2，同时控制作业层数n=1。5）满堂红脚手架要求基底平整、结实，立杆下设底座或垫木。基底具有可靠的排水措施。施工过程中应随时观察地基及满堂红脚手架的变化情况。大风雨后要检查外脚手架有无变化，发现问题及时处理。36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案6）脚手架搭设完毕后必须办理验收手续后方可投入使用。加强满堂红脚手架结构和使用的巡视检查，完善检验手续。（二）安全防护技术措施满堂红脚手架必须具有牢固的骨架、可靠的联结、稳妥的基底，并有正确的架设和拆卸顺序，以此保证施工安全。除此之外，满堂红脚手架在使用过程中的安全防护即避免人员由满堂红脚手架上坠落、避免人员遭受外来坠落物伤害等问题也不能忽视。1）阻止人或物由高空直接坠落。作业层和防护层均满铺脚手板。脚手板材质符合要求，不得有探头板。施工层设置h=1200mm防护栏杆。布设h=180mm挡脚板。除了在作业层正确搭设脚手板、安装防护栏杆、布设挡脚板之外，还须在满堂红脚手架外侧挂设安全立网全封闭。立网采用密目式塑料纺织布安全网，对建筑物四周进行全封闭。立网上边高出最上层作业层1200mm。2）避免高空坠落物伤及地面人群设置安全人行通道和运输通道。临近外脚手架的建筑物均加防护棚。人行通道的防护棚顶板由满铺的厚50mm脚手板组成，主入口人行通道则设2层防护棚顶板。3）作业层安全防护技术措施作业层外脚手架外立杆内侧绑2道牢固的护身栏杆，布设挡脚板并挂设安全立网。护身栏杆距脚手板高度为800～1200mm，即紧贴外立杆内侧加设2道水平钢管。挡脚板高度180mm左右，也可距脚手板200mm加设1道低水平钢管替之。36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案六、危险源辨识及评价及控制措施（一）危险源辨识、风险评价危险源辨识、评价表编制单位：江苏龙坤集团有限公司审批人：刘彪序号工程名称工作活动危险因素可导致事故危险源级别1深圳工业园公共租赁住房小区B1主体工程脚手架作业扣件、扣件的螺栓无垫片或垫片质量不符合要求坍塌/物体打击42深圳工业园公共租赁住房小区B1主体工程脚手架作业立杆未设置离地20CM的扫地杆坍塌/物体打击23深圳工业园公共租赁住房小区B1主体工程脚手架作业杆件的接头间隔不符合规范要求坍塌/物体打击24深圳工业园公共租赁住房小区B1主体工程脚手架作业杆件的间隔不符合安全要求坍塌/物体打击25深圳工业园公共租赁住房小区B1主体工程脚手架作业架体的转角处的剪刀撑与地面的夹角过大坍塌/物体打击26深圳工业园公共租赁住房小区B1主体工程脚手架作业脚手架没有设置挡脚板（或踢脚杆）坍塌/物体打击27深圳工业园公共租赁住房小区B1主体工程脚手架作业安全网破损、漏绑严重物体打击/高处坠落28深圳工业园公共租赁住房小区B1主体工程脚手架作业卸料平台脚手板没有铺满、小物件容易坠落伤人物体打击29深圳工业园公共租赁住房小区B1主体工程脚手架作业连墙点的设置不符合安全要求坍塌/高处坠落436 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案10深圳工业园公共租赁住房小区B1主体工程脚手架作业扣件的螺栓扭距力没有达到安全要求物体打击/高处坠落211深圳工业园公共租赁住房小区B1主体工程脚手架作业架子工作业没有配备工具袋得物体打击212深圳工业园公共租赁住房小区B1主体工程脚手架作业不配戴或不正确配戴安全防护用具高处坠落213深圳工业园公共租赁住房小区B1主体工程脚手架作业钢管、扣件、螺丝、竹杆件、竹片、工具等高空坠落物体打击/高处坠落214深圳工业园公共租赁住房小区B1主体工程脚手架作业脚手架搭、拆没有设置监护区域或无人监护物体打击315深圳工业园公共租赁住房小区B1主体工程脚手架作业脚手架搭拆时无安全标志和警示牌物体打击216深圳工业园公共租赁住房小区B1主体工程脚手架作业夏天高温天气作业，容易中暑高处坠落117深圳工业园公共租赁住房小区B1主体工程脚手架作业作业人员注意力不集中，心情低落引发事故高处坠落1（二）、重大危险源及控制措施重大危险源清单编制单位：江苏龙坤集团有限公司审批人：刘彪序号工程名称作业活动危险因素可导致事故危险源级别控制措施1深圳工业园公共租赁住房小区B1主体工程脚手架作业扣件、扣件的螺栓无垫片或垫片质量不符合要求坍塌/物体打击4脚手架材料配件必须检查合格后方可进场施工搭设。36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案2深圳工业园公共租赁住房小区B1主体工程脚手架作业连墙点的设置不符合安全要求坍塌/高处坠落4脚手架必须按规范搭设。3深圳工业园公共租赁住房小区B1主体工程脚手架作业脚手架搭、拆没有设置监护区域或无人监护物体打击3脚手架必须按规范搭、拆，搭、拆时必须设专人监护并设置监护区，用警示带等给予警示隔离。1)风险控制风险控制的原则:制定风险控制措施应遵循“消除、预防、减小、隔离、个体防护”的原则，实行分级控制。根据风险评价分级确定的风险等级，进行相应的风险控制。1级：毋须采取措施且不必保留文件记录。2级：是指风险减低到合理可行的最低水平不需要另外的控制措施，应考虑投资效果更佳的解决方案或不增加额外成本的改进措施，需要监测来确保控制措施得以维持。3级：应努力降低风险，但应仔细测定并限定预防成本，在规章制度内进行规定进行预防和控制。4级：直至风险降低后才能开始工作。为降低风险有时必须配给大量资源。当风险涉及正在进行中的工作时，就应采取应急措施，应在方案和规章制度中予以制订控制办法，并对其实施监控。5级：作为重点的控制对象，制订方案实施控制。法律法规的强制性要求必须控制。36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案七、应急预案（一）目的为提高整个项目组对事故的整体应急能力，确保意外发生的时候能有序的应急指挥，为有效、及时的抢救伤员，防止事故的扩大，减少经济损失，保护生态环境和资源，把事故降低到最小程度，制定本预案。（二）应急领导组织机构及其职责负责人:王波(启动紧急预案指挥抢险救灾,联系电话:13908676161)安全负责人:刘彪(指挥、协调现场工作，向有关部汇报情况,联系电话:13617203966)组长:孙建锋(现场检查，督促整改落实)成员:项目部管理人员(协助检查，作好记录，信息收集、反馈)司机:王景成(交通、运输)项目部调度:孙建锋（当发生突发事故时，负责救险的人员、器材、车辆、通信和组织指挥协调；负责准备所需要的应急物资和应急设备；及时到达现场进行指挥，控制事故的扩大，并迅速向上级报告。）项目部应急领导小组及其人员组成职位姓名联系电话负责人王波13908676161安全负责人刘彪13617203966组长孙建锋18083790906副组长郑兴部13085257656组员刘峰18671059756组员徐道恒18871022267组员黄镍平1836135586736 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案通讯联络赵顺全13476324999后勤保障王锦成13545339979（三）应急反应预案①事故报告程序事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织抢救。②事故报告事故发生后应逐级上报：一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故时，应立即向上级领导汇报，并在24小时内向上级主管部门作出书面报告。项目部实行昼夜值班制度，项目部值班时间如下：7：30～20：30;20：30～7：30③现场事故应急处理施工过程中可能发生的事故主要有：触电事故、高温中暑、高空坠落、落物伤人、机具伤人等事故。触电事故处理：立即切断电源或者用干燥的木棒、竹竿等绝缘工具把电线挑开。伤员被救后，观察其呼吸、心跳情况，必要时，可采取人工呼吸、心脏挤压术，并且注意其他损伤的处理。局部电击时，应对伤员进行早期清创处理，创面宜暴露，不宜包扎，发生内部组织坏死时，必须注射破伤风抗菌素。36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案高温中暑的应急处理：将中暑人员移至阴凉的地方，解开衣服让其平卧，头部不要垫高。用凉水或50%酒精擦其全身，直至皮肤发红，血管扩张以促进散热，降温过程中要密切观察。及时补充水分和无机盐，及时处理呼吸、循环衰竭，医疗条件不完善时，及时送医院治疗。高空坠落、落物伤人、机具伤人等事故处理：当发生高空坠落、被高空坠物击中、机具伤人等人身伤害时，应立即向项目部报告、排除其他隐患，防止救援人员受到伤害，积极对伤员进行抢救，在应急救护过程中，符合救护相关要求，防止二次伤害。八、安全、文明、环保要求1、脚手架要考虑避雷及接地装置，按建筑周边长度30m内不小于一个接地保护装置，接地电阻不大于10Ω。2、脚手架搭设完毕要按专门制度验收后挂牌使用，脚手架的日常使用管理由专人负责，定期检查，脚手架不得起起载，多余物件随时清理，各部连接节点，由专人按规定时间检查整理，使用中的脚手架，拆除任何一个部件都必须有审批制度，并按批准手续规定及时恢复原状，经检查后再使用。3、风力大于6级不得施工与使用。大风雨或停工期之后，必须对满堂红脚手架进行全面检查，尤其注意结构的变形，必要时予以加固维修并经检定之后方可再行使用。4、施工人员在架上作业中应注意他人的安全和自我安全保护，避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上不安全处休息。5、施工人员上下脚手架必须走设有安全防护的出入通道，严禁攀援脚手架上下。6、36 深圳工业园公共租赁住房小区B1地块满堂红脚手架施工方案施工人员每班上脚手架作业时，应先行检查有无影响安全作业的隐患问题存在，一旦存在，必须排除后方许开始作业。在作业中发现有不安全的情况时应立即停止作业，进行检查，解决以后才能恢复正常作业。发现有异常危险情况时，应立即通知所有架上人员撤离。1、建筑工程脚手架外侧必须使用合格的密目式安全网进行全封闭，并做到定期清洁，对破损安全网要及时更换，钢管脚手架和塔吊等机具要定期除锈、刷漆。2、外架拆除前和施工过程中应对密目安全网进行冲洗，拆除过程中密目安全网不得向下抛掷，必须集中打包吊运。36'
