专项脚手架施工方案

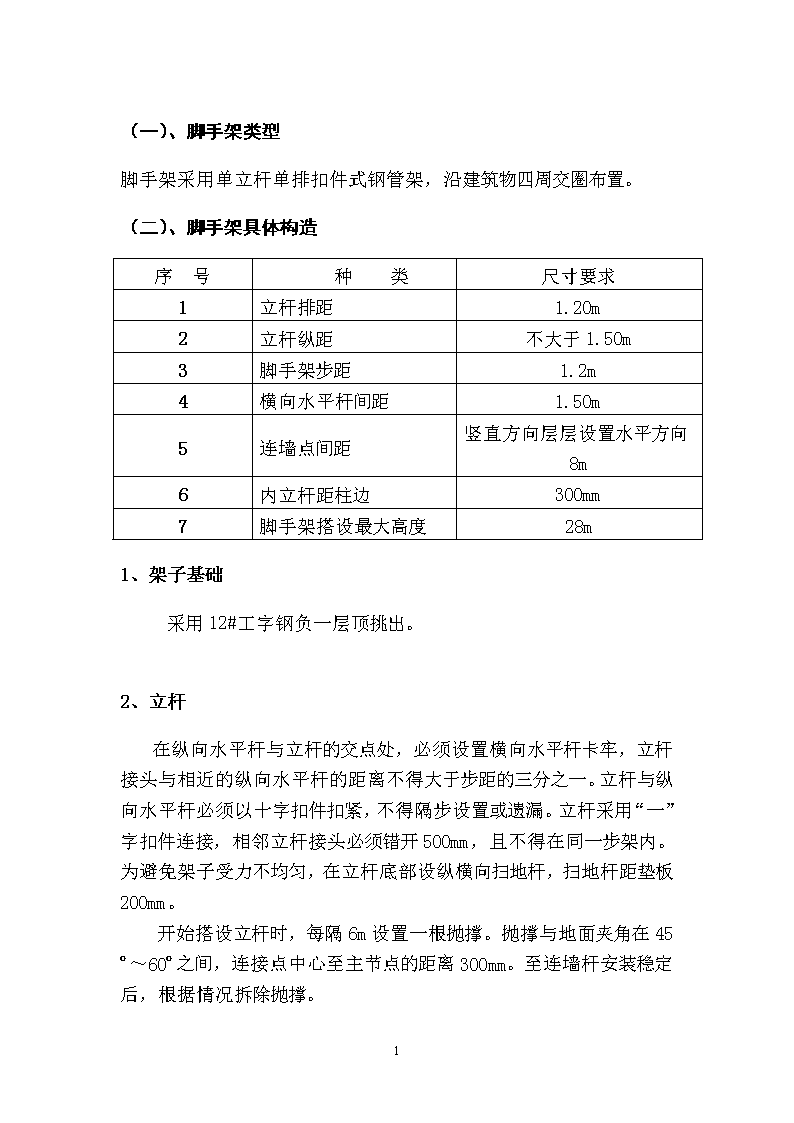

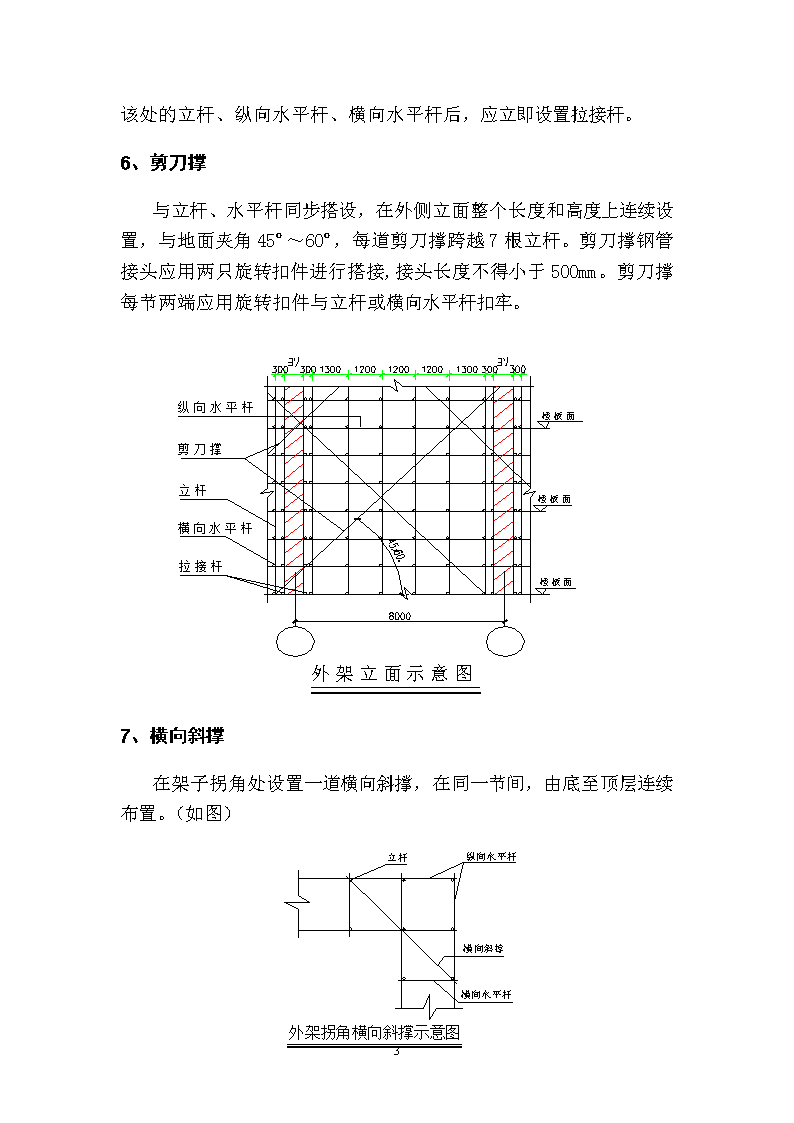

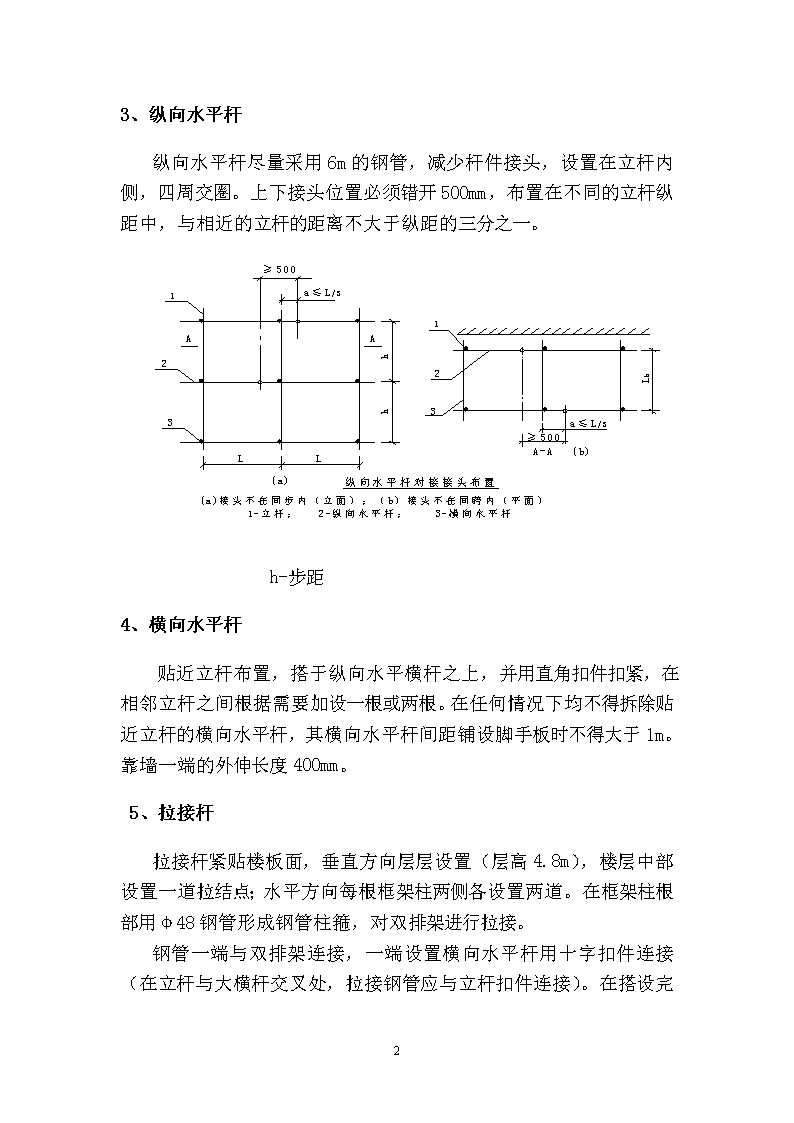

'（一）、脚手架类型脚手架采用单立杆单排扣件式钢管架，沿建筑物四周交圈布置。（二）、脚手架具体构造序号种类尺寸要求1立杆排距1.20m2立杆纵距不大于1.50m3脚手架步距1.2m4横向水平杆间距1.50m5连墙点间距竖直方向层层设置水平方向8m6内立杆距柱边300mm7脚手架搭设最大高度28m1、架子基础采用12#工字钢负一层顶挑出。2、立杆在纵向水平杆与立杆的交点处，必须设置横向水平杆卡牢，立杆接头与相近的纵向水平杆的距离不得大于步距的三分之一。立杆与纵向水平杆必须以十字扣件扣紧，不得隔步设置或遗漏。立杆采用“一”字扣件连接，相邻立杆接头必须错开500mm，且不得在同一步架内。为避免架子受力不均匀，在立杆底部设纵横向扫地杆，扫地杆距垫板200mm。开始搭设立杆时，每隔6m设置一根抛撑。抛撑与地面夹角在45º～60º之间，连接点中心至主节点的距离300mm。至连墙杆安装稳定后，根据情况拆除抛撑。11 3、纵向水平杆纵向水平杆尽量采用6m的钢管，减少杆件接头，设置在立杆内侧，四周交圈。上下接头位置必须错开500mm，布置在不同的立杆纵距中，与相近的立杆的距离不大于纵距的三分之一。h-步距4、横向水平杆贴近立杆布置，搭于纵向水平横杆之上，并用直角扣件扣紧，在相邻立杆之间根据需要加设一根或两根。在任何情况下均不得拆除贴近立杆的横向水平杆，其横向水平杆间距铺设脚手板时不得大于1m。靠墙一端的外伸长度400mm。5、拉接杆拉接杆紧贴楼板面，垂直方向层层设置（层高4.8m），楼层中部设置一道拉结点；水平方向每根框架柱两侧各设置两道。在框架柱根部用φ48钢管形成钢管柱箍，对双排架进行拉接。11 钢管一端与双排架连接，一端设置横向水平杆用十字扣件连接（在立杆与大横杆交叉处，拉接钢管应与立杆扣件连接）。在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置拉接杆。6、剪刀撑与立杆、水平杆同步搭设，在外侧立面整个长度和高度上连续设置，与地面夹角45º～60º，每道剪刀撑跨越7根立杆。剪刀撑钢管接头应用两只旋转扣件进行搭接,接头长度不得小于500mm。剪刀撑每节两端应用旋转扣件与立杆或横向水平杆扣牢。7、横向斜撑在架子拐角处设置一道横向斜撑，在同一节间，由底至顶层连续布置。（如图）11 8、护头棚在马道入口位置、首层入口位置均设置护头棚。护头棚具体位置见《外架平面布置图》。护头棚长4.8m，宽4m，高3m，顶棚满铺双层50mm厚木板。具体搭设尺寸见图。11 9、安全网脚手架外侧满挂密目网封闭，密目安全网挂于外侧立杆内侧，作业层下设水平小眼兜网，随作业层提升而提升，0.5m宽缝处设置水平兜网，每隔两层设一道固定的水平兜网。10、脚手板脚手板使用竹编脚手板，整个架体上作业层不超过两层，铺板不超过三层。脚手板应铺满、铺稳，与墙面之间不得有大于100mm的缝隙，脚手板探头应用直径3.2mm的镀锌钢丝固定在支承杆件上；在拐角、斜道平台口处的脚手板与横向水平杆用钢丝绑牢，防止滑动。铺脚手板可以对头或搭接铺设，对头铺脚手板，搭接处必须是双向水平横杆，横杆之间的间隙为200～250mm；搭接铺脚手板时，两块板端头的搭接长度不得小于200mm，如有不平之处，必须用木块垫在纵、横水平杆相交处，不得用碎砖块塞垫。翻脚手板应两人操作，配合必须协调，按每档由里逐块向外翻。翻铺脚手板时，必须系好安全带。脚手板翻板后，下层必须留一层水平安全网，作为防护层。11、栏杆、挡脚板操作层上设1.2m高护栏和200mm高挡脚板。搭设在外立杆内侧，护栏中部水平杆居中(距作业面600mm处)设置。11 12、扣件规格必须与钢管外径一致。在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；对接扣件开口应朝上或朝内；脚手架各杆件相交伸出的端头均应大于10cm，以防杆件滑脱。13、避雷设置避雷接地装置：用25mm宽扁钢沿架顶布置一圈，每隔30m用扁钢上端与顶部扁钢焊接，下端与接地级（在做基础时，往地体里埋入钢管（L=2500）地面以下700mm，用40×4镀锌扁钢与埋入钢管和脚手架立杆焊接连接，焊接长度不得小于100mm。）焊接，使其电阻不大于10Ω。四、材料要求1、钢管：选用外径φ48壁厚3.5mm《直缝电焊钢管》或《低压流体输送用焊接钢管》中的3号普通钢管，其化学成分与机械性能应符合国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定（——靠进场时带合格证控制）。立杆、纵向水平（大横杆）杆、剪刀撑的钢管长度为4～6m，横向水平杆（横向水平杆）为2m。钢管涂防锈漆（横杆耍桔黄色，剪刀撑的钢管刷成天蓝色）。2、扣件：采用可锻铸铁制作的扣件，材质应符合《钢管脚手架扣件》（GB15831）的规定，扣件的附件也要符合有关规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷，扣件与钢管的贴合面要接触好，扣件夹紧钢管时，开口处最小距离要小于5mm。（——靠进场时带合格证控制）3、脚手板：脚手板采用50mm厚木板（松木）架板。11 其材质应符合现行国家标准《木结构设计规范》（GBJ5）中II级材质的规定。两端应各设直径为4mm的镀锌钢丝箍两道。并在施工中经常检查其有效性，发现断裂或松动及时消除，以防坠落伤人；木脚手板不得有开裂、腐朽，板面挠曲小于3/1000。4、绑扎铁丝：采用8号镀锌钢丝，绑扎钢丝不得有锈蚀和轧、折损伤，不准重复使用。5、安全网：安全网必须结实，无损坏现象。6、其余材料及保护用品：必须是正规厂家生产的合格产品，必须安全可靠，能够起到应有的防护作用。五、材料计划：材料计划表序号名称规格单位备注1φ48钢管6m根80004m根40003m根40002m根100002钢管扣件十字扣件个200000一字扣件个100000旋转扣件个80003脚手板3000*250块60004板材4000*200*50m31005安全网B=1.2m密目网m250000尼龙小眼m2300006方木100*100mmm350六、脚手架搭设顺序铺设5cm厚垫木→放置横向扫地杆→立柱→纵向扫地杆→第一步大横杆→第一步小横杆→连墙件→第二步大横杆→第二步小横杆……→加剪刀撑→铺脚手板→挂安全网11 七、脚手架搭设质量要求1、接点连接可靠。碗扣盖扣牢固（上碗扣拧紧）；8号钢丝十字交叉扎点应拧1.5～2圈后箍紧，不得有明显扭伤，且钢丝在扎点外露的长度应≥80mm。2、各杆偏差要求序号杆件类别项目偏差检查方法1地基表面坚实平整、无积水、垫板不晃动观察2立杆垂直度±100mm经纬仪或吊线和卷尺3间距步距±20mm钢卷尺纵距±50mm排距±20mm4大横杆一根杆的两端±20mm水平仪或水平尺同跨内外杆高差±10mm5小横杆外伸长度偏差外伸50mm，－50mm钢卷尺6扣件安装主节点处各扣件距主节点距离≤150mm钢卷尺同步立柱上两相邻对接扣件的高差≥500mm钢卷尺立杆上对接扣件距主节点的距离≤h/3钢卷尺≤L/3钢卷尺11 纵向水平杆上对接扣件距主节点距离扣件紧固力40～65N.m范围内扭力扳手7剪刀撑斜杆与地面倾角450角尺8脚手板外伸长度对接a＝130～150mmL≤300mm钢卷尺搭接a≥100mmL≥200mm钢卷尺八、安全措施1、把好材料、质量关，避免使用质量不合格的架设工具和材料。2、确保脚手架的搭设质量，在搭设中应注意架子基础，地基应平整夯实。抄平后加垫50×200mm木板，并保证至少有两处立杆在同一块板上，不得在未经处理的起伏不平和软硬不一的地面上直接搭设脚手架。3、严格按设计尺寸搭设，控制好立杆的垂直偏差和横杆的水平偏差，并确保节点连接达到牢固安全的要求（绑好、拧紧）。4、搭设过程中要及时设置连墙杆，剪刀撑等，避免脚手架在搭设过程中发生偏斜。5、每次搭设完毕后，应由安全、技术、工程、材料等有关部门人员进行检查验收，检查合格后方能使用。6、严禁在脚手架上堆放过多材料，使用均布荷载不得超过3kN/m2。7、要有安全可靠的防护措施，作业层外面设置绿色密目安全网，随升随挂，不能拆除，在无防护措施的情况下，严禁垂直交叉作业。8、严格避免以下违章作业：利用脚手架吊运重物。作业人员攀登架子上下。推车在架子上跑动。脚手架上安装吊装缆绳。任意拆除脚手架部件和连墙杆件。11 在脚手架底部或近旁开挖沟槽等影响脚手架地基稳定的施工作业。起吊构件和器材时，碰撞或拖动脚手架。当立杆沉陷或悬空，连接松动；架子倾斜，杆件变形，脚手架上结冰等现象出现时，在问题解决之前应暂时停止使用脚手架，解决后，应检查合格后方可继续使用。9、六级以上大风、大雪、大雨天气，暂停在脚手架上作业，雨雪后，检查架子状态清扫干净后方能上人作业。10、搭设及拆除过程必须有专职架子工（经过专门培训合格，取得有效的上岗证）去完成，禁止无证上岗，搭设时应系好安全带，把扳手系在腰间，严禁抛掷物料，以防坠物伤人，严格按高空作业要求进行施工。架子工作业时必须穿防滑鞋。11、加强使用过程中的检查工作，发现问题及时解决。九、脚手架拆除要点1、拆除前须有拆除安全技术措施和技术交底，不得私自进行拆除。2、拆除时划出工作区，周围设护栏警戒标志，地面设专人指挥，严禁非作业人员入内。3、拆除时，高处作业人员必须戴安全帽，系安全带（安全带一端系于腰间扎牢，另一端系在高于自身的固定牢固处，不得设在与脚手架相连处）。作业时必须穿防滑鞋。4、拆除工作必须由持上岗证的专业架子工操作，不得酒后作业，不得带病作业。5、严格遵守拆除顺序，由上而下，后搭设的先拆，先搭设的后拆。即：安全网→栏杆→脚手板→剪刀撑→小横杆→大横杆→立杆等。严禁上下同时进行拆除作业。11 6、连墙点在位于其上的全部可拆杆件都拆除之后才能拆除，随拆除进度逐层拆除。严禁先将连墙件整层或数层拆除后再拆除脚手架。分段拆除高差不应大于2步，如高差大于2步，应增设临时连墙件加固。7、拆除时统一指挥，上下呼应，动作协调，互相配合，拆脚手架杆件，必须由2～3人协同操作，拆纵向水平杆时，应由站在中间的人向下传递，严禁向下抛掷。8、拆除时严禁架杆接触电线，并采取隔离电线措施。9、拆下的杆、配件采用安全的方式运出或吊下，严禁向下抛掷。10、拆除全部剪刀撑、抛撑以前，必须搭设临时加固斜支撑，预防架体倾倒。11、运至地面的构、配件应及时检查、整修与保养、并按规格码堆存放。山西龙城建筑路桥有限公司朔州项目部11 脚手架专项方案山西龙城建筑路桥有限公司朔州项目部11'
