馨泰二期脚手架施工方案二标段

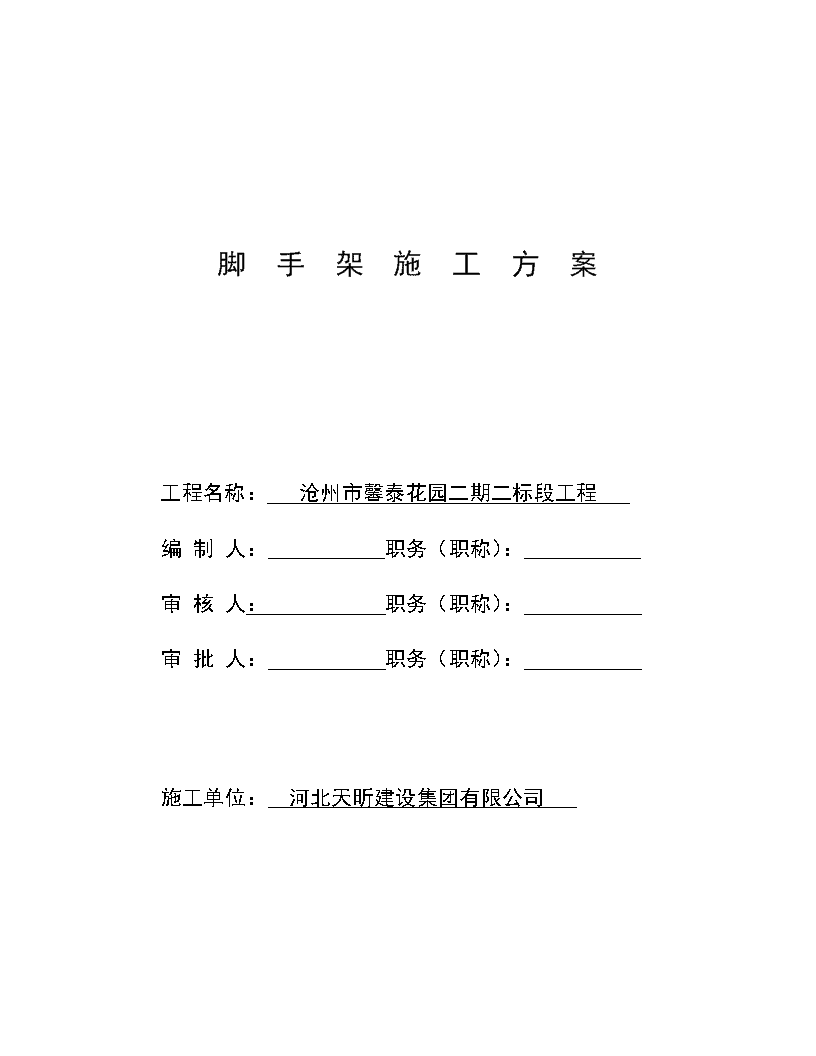

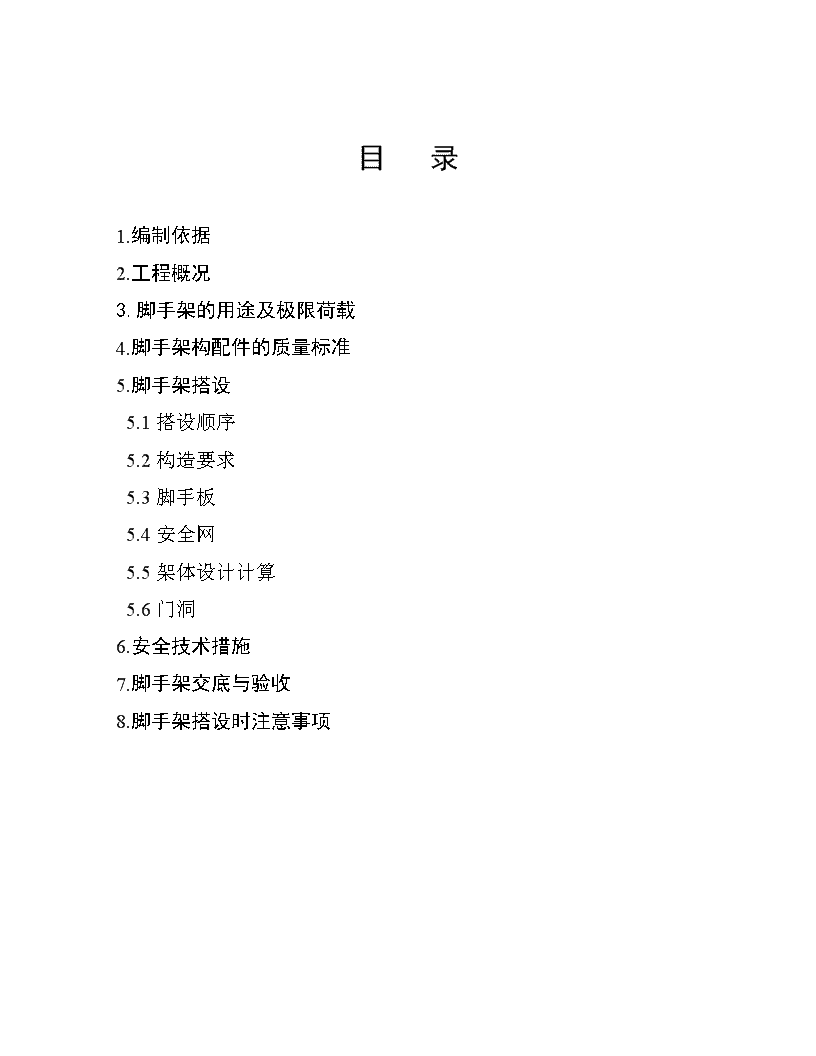

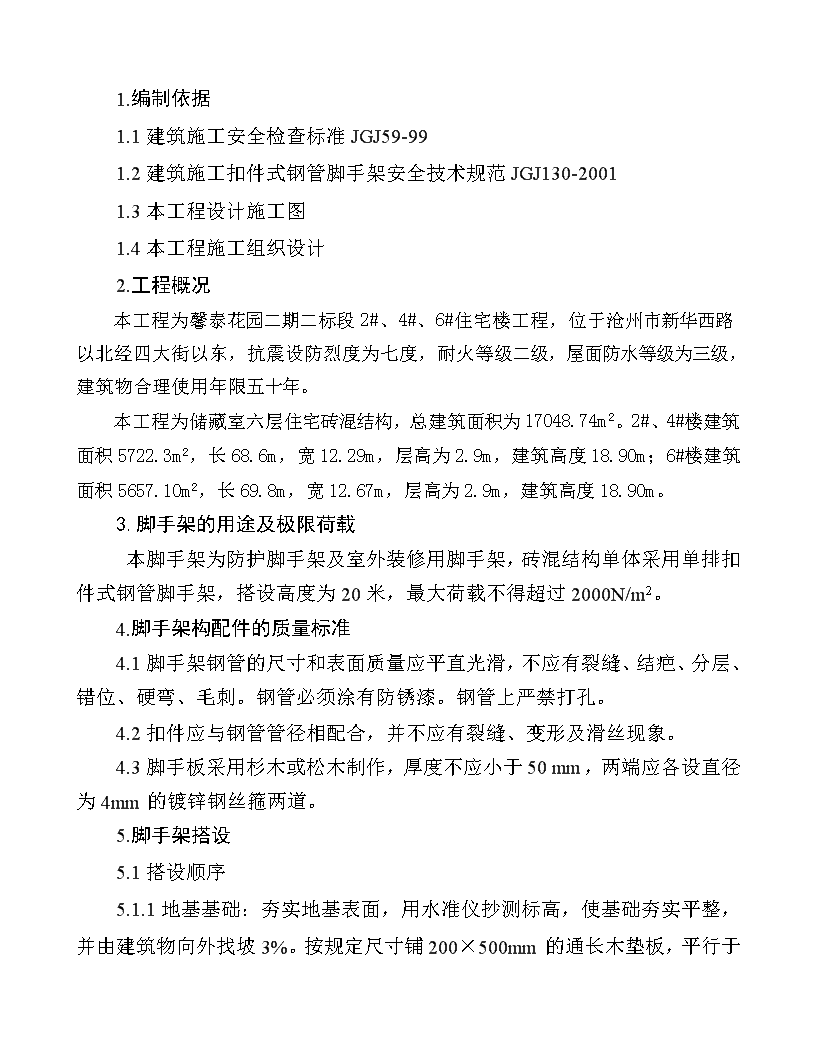

'脚手架施工方案工程名称：沧州市馨泰花园二期二标段工程编制人：职务（职称）：审核人：职务（职称）：审批人：职务（职称）：施工单位：河北天昕建设集团有限公司 目录1.编制依据2.工程概况3.脚手架的用途及极限荷载4.脚手架构配件的质量标准5.脚手架搭设5.1搭设顺序5.2构造要求5.3脚手板5.4安全网5.5架体设计计算5.6门洞6.安全技术措施7.脚手架交底与验收　8.脚手架搭设时注意事项 　1.编制依据　　1.1建筑施工安全检查标准JGJ59-99　　1.2建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001　　1.3本工程设计施工图　　1.4本工程施工组织设计2.工程概况本工程为馨泰花园二期二标段2#、4#、6#住宅楼工程，位于沧州市新华西路以北经四大街以东，抗震设防烈度为七度，耐火等级二级，屋面防水等级为三级，建筑物合理使用年限五十年。本工程为储藏室六层住宅砖混结构，总建筑面积为17048.74m2。2#、4#楼建筑面积5722.3m2，长68.6m，宽12.29m，层高为2.9m，建筑高度18.90m；6#楼建筑面积5657.10m2，长69.8m，宽12.67m，层高为2.9m，建筑高度18.90m。3.脚手架的用途及极限荷载本脚手架为防护脚手架及室外装修用脚手架，砖混结构单体采用单排扣件式钢管脚手架，搭设高度为20米，最大荷载不得超过2000N/m2。　　4.脚手架构配件的质量标准　　4.1脚手架钢管的尺寸和表面质量应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺。钢管必须涂有防锈漆。钢管上严禁打孔。　　4.2扣件应与钢管管径相配合，并不应有裂缝、变形及滑丝现象。　　4.3脚手板采用杉木或松木制作，厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝箍两道。　　5.脚手架搭设　　5.1搭设顺序　　5.1.1地基基础：夯实地基表面，用水准仪抄测标高，使基础夯实平整，并由建筑物向外找坡3%。按规定尺寸铺200×500mm 的通长木垫板，平行于墙面放置，在垫板上，每根立杆底部垫200×200×8mm的钢板上部焊φ57×3.5钢管（L=150mm）底座。　　5.1.2自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣接固定后，装设横向扫地杆，并也与立杆固定，每边竖起3-4根立杆后，随即装设第一步纵向水平杆和横向水平杆。校正立杆垂直和横杆水平后，按45-55Nm力拧紧扣件螺栓，形成构造的起始段，然后依次延伸搭设，直至第一步架交圈完成，以后依次搭设，随搭设及时装设连墙件和剪刀撑，装设作业层间横杆，铺设脚手板和装作业层栏杆及密目网。5.2构造要求5.2.1立杆：单排脚手架，立杆间距选用1.5米，距墙（架宽）均为1.2米。立杆上的对接扣件交错布置，两根相邻立杆的接头不应设在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点距离不小于步距的1/3（如图）。高出女儿墙上皮1.2m。 接头立杆≤h/3≥500≤h/3同跨不同步内接头示意立杆≥500h≤h/3同步不同跨内接头示意5.2.2扫地杆：纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。扫地杆的接长采用对接。　　5.2.3纵向水平杆：步距1.5米接长采用对接扣件连接，接头交错布置，两根相邻纵向水平杆的接头不宜设置在同步（或同跨）内，不同步（或同跨）两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。 lala123hha≤la/3接头接头5.2.4连墙杆：采用刚性连接，两步三跨方形布置，从底层第一步纵向水平杆处开始设置。连墙体的连墙杆用两根50cm短管用直角扣件夹垫木固定于墙体上。5.2.5剪刀撑：①每道剪刀撑连接5根立杆，斜杆与地面的倾角为45°。②在立面的各端部均设置一道剪刀撑，并由底至顶连接；中间各道剪刀撑之间的净距不大于15m。③剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于150mm。剪刀撑长度采用搭接接长，搭接长度不小于1000mm，用3个扣件等距离固定，剪刀撑下端一定要落地。　　5.2.6横向水平杆：　　①主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不大于150mm。② 作业层上非主节点处的横向水平杆，根据支撑脚手板的需要等距离设置，最大间距不大于纵距的1/2。③本工程使用木脚手板，其横向水平杆的一端，用直角扣件固定在纵向水平杆上，另一端插入墙内，插入长度不小于180mm。　　5.3脚手板　　5.3.1本工程使用木脚手板，设置在三根横向水平杆上，要铺满、铺严密、铺稳，离开墙面120~150mm。　　5.3.2脚手板搭接铺设。接头必须在横向水平杆上，搭接长度大于200mm，其伸出横向水平杆的长度不小于100mm。5.3.3操作层上部护身栏杆1.2米高，下部护身栏杆距挡脚板0.6米，挡脚板180mm高。　　5.4安全网5.4.1密目网要有合格证、检测报告、生产许可证。　5.4.2密目网用14~12#铅丝将其横向绑扎于架体内侧，一定要平而牢固。　　5.4.3首层用大眼安全网（平网）将脚手架与建筑物之间封闭起来，每隔10米封闭一道。　5.5架体设计计算　　本工程架体高度为20米（＜24米）荷载无特殊变化，按构造要求架设能满足要求，因此不再进行设计计算。　　5.6门洞　　5.6.1通门洞口　　①采用上升斜杆，平行弦杆木行架结构型式。斜杆与地面的倾角60°。　　②斜腹杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不在于150mm。　　③斜腹杆采用通长杆件，当必须接长使用时，采用对接扣件连接。 　　5.6.2过窗洞口　　脚手架过窗洞时增设立杆或增设一根纵向水平杆。　　5.6.3门洞桁架下的两侧立杆应为双管立杆，副立杆高度高于门洞口1~2步。　　5.6.4门洞桁架中伸出上下弦杆的杆件端头，均应增设一个防滑扣件，该扣件紧靠主节点处的扣件。　　6.安全技术措施　　6.1架子的搭设由架子工搭设，且要持证上岗。　6.2架子工定期进行检查，不适于高空作业的人员，严禁施工。　6.3架子搭设前，由工长进行详细交底。　6.4架管及扣件必须符合规范要求。　　6.5操作层严禁超载。　　6.6架子工操作时，必须戴安全帽，系安全带，不得穿硬底鞋及滑底鞋。　6.7雷电、大雨及大雾、大雪天及六级以上大风时严禁操作。　　6.8严禁临时线路沾架体敷设。　6.9定期检查，架子搭设后及时检验。　　6.10脚手架基础附近，严禁挖沟坑。　　7.脚手架交底与验收　7.1脚手架必须严格按照施工方案架设，要有严格的技术交底，要有节点构造说明，操作人员必须严格执行，所有偏差数值必须控制在允许范围内。7.2要由专门人员对已搭设好的脚手架按照搭设方案进行验收，验收时要有量化内容，如：横、立杆的间距数值，立杆的垂直度，横杆的平整度详细记载在验收记录当中。不能简单的用“符合要求”来代替。　　8.脚手架搭设时注意事项 　8.1外径48mm与51mm的钢管严禁混合使用。　8.2主节点处，固定横向水平杆（或纵向水平杆）、剪刀撑、横向支撑扣件的中心线距主节点的距离不应大于150。　8.3各杆件端头伸出扣件盖板边缘的长度不应小于100mm。　　8.4对接扣件的开口应朝向架子的内侧，螺栓朝上，直角扣件的开口不得朝下，以确保安全。　8.5当脚手架外侧遇有低压电线时，而且外侧边缘距外电架空线路外侧边线的安全距离小于规范规定时，应做专门外电防护方案，并严格执行。　　8.6上架作业人员必须持证上岗，戴安全帽，系安全带。　　8.7严格按搭设方案施工，连墙件和剪刀撑应及时设置，不得滞后超过两步。　8.8在搭设过程中，应注意调整脚手架的垂直度，最大允许偏差100mm。 单位：馨泰花园二期三标段集料平台及脚手架的管理方案修订状态：3JL5-3序号危险源目标指标管理措施完成时间落实人员主责人员相关人员123不按规定安装集料平台立杆基础、杆件间距与建筑结构拉结、脚手板与固定层安全网挂设不符合规范要求脚手架高度超过规范规定无设计计算书或未经审批完成公司总目标：杜绝重伤及死亡事故；一般事故月频率低于3‰。1集料平台、脚手架倾覆事故率为0；2高处坠落事故率为0。1集料平台的安装使用按JGJ80-91《高处作业安全技术规范》要求基本达标，制作质量标准与验收，搭设质量标准与验收责任明确；2制定方案，有设计计算，有制作图纸；3钢平台制作有焊接技术交底，钢管扣件连接平台有搭设技术交底；4编制方案人员要参照JGJ80-91规范编制的方案既满足技术要求，又符合JGJ80-91规范要求；5工程人员熟悉技术要求及方案；6有关人员按方案进行搭设平台验收；7脚手架搭设应符合JGJ130-2001规范及部颁检查标准中的规定；8必须编制脚手架搭设专项施工方案；950m以上脚手架必须进行专门设计计算。并经上级技术负责人审批；10脚手架搭设完毕，经分段验收合格后，方可使用；11项目负责人对实施情况做整体评价；12安全网、扣件材质采用“三证”齐全合格产品。1-4，在平台搭设前5-6，在平台搭设中及搭设后7，脚手架搭设过程8-9，脚手架搭设前10，脚手架使用前11-12，施工全过程安全员项目经理技术负责人'
