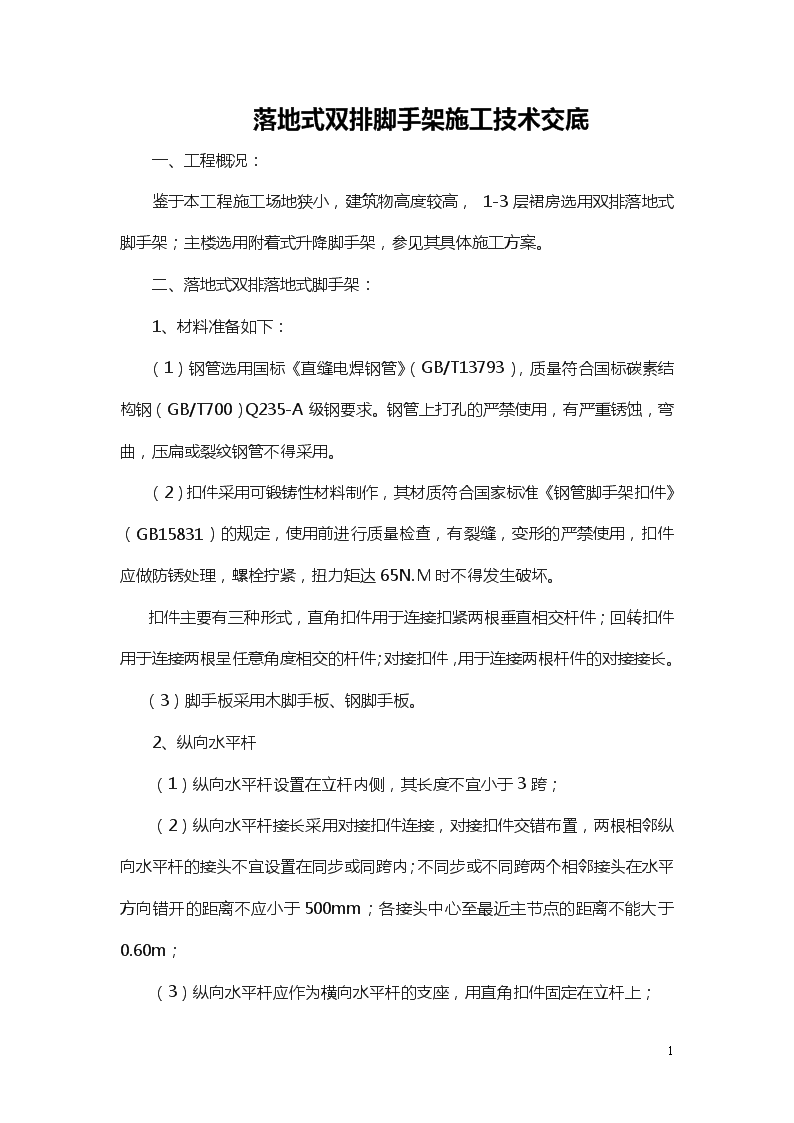

落地式双排脚手架施工技术交底

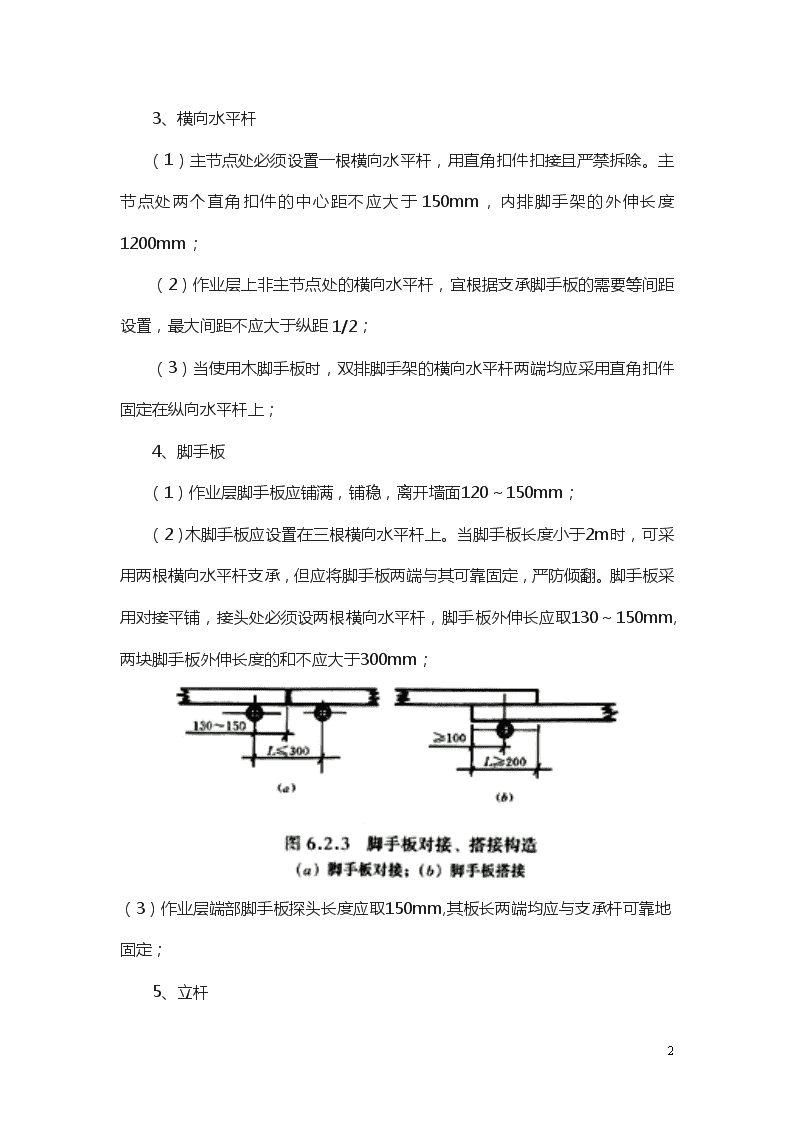

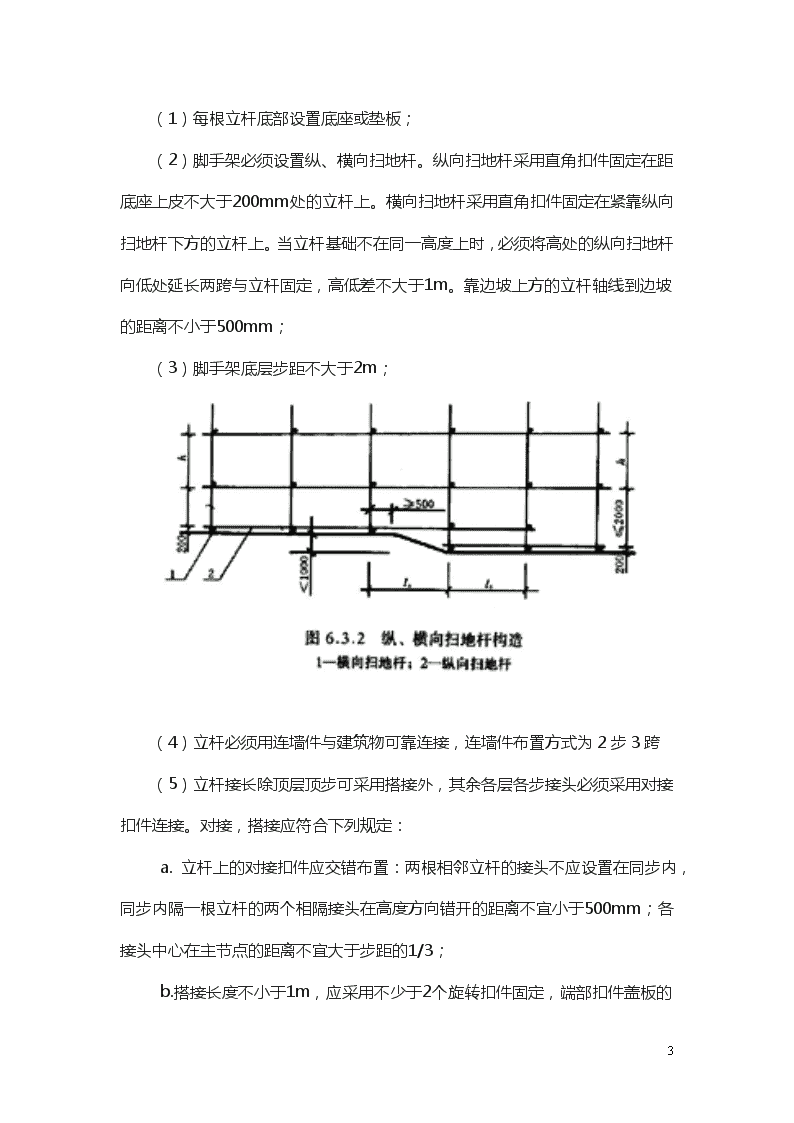

'落地式双排脚手架施工技术交底一、工程概况：鉴于本工程施工场地狭小，建筑物高度较高，1-3层裙房选用双排落地式脚手架；主楼选用附着式升降脚手架，参见其具体施工方案。二、落地式双排落地式脚手架：1、材料准备如下：（1）钢管选用国标《直缝电焊钢管》（GB/T13793），质量符合国标碳素结构钢（GB/T700）Q235-A级钢要求。钢管上打孔的严禁使用，有严重锈蚀，弯曲，压扁或裂纹钢管不得采用。（2）扣件采用可锻铸性材料制作，其材质符合国家标准《钢管脚手架扣件》（GB15831）的规定，使用前进行质量检查，有裂缝，变形的严禁使用，扣件应做防锈处理，螺栓拧紧，扭力矩达65N.M时不得发生破坏。扣件主要有三种形式，直角扣件用于连接扣紧两根垂直相交杆件；回转扣件用于连接两根呈任意角度相交的杆件；对接扣件，用于连接两根杆件的对接接长。（3）脚手板采用木脚手板、钢脚手板。2、纵向水平杆（1）纵向水平杆设置在立杆内侧，其长度不宜小于3跨；（2）纵向水平杆接长采用对接扣件连接，对接扣件交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不能大于0.60m；（3）纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；13 落地式双排脚手架施工技术交底一、工程概况：鉴于本工程施工场地狭小，建筑物高度较高，1-3层裙房选用双排落地式脚手架；主楼选用附着式升降脚手架，参见其具体施工方案。二、落地式双排落地式脚手架：1、材料准备如下：（1）钢管选用国标《直缝电焊钢管》（GB/T13793），质量符合国标碳素结构钢（GB/T700）Q235-A级钢要求。钢管上打孔的严禁使用，有严重锈蚀，弯曲，压扁或裂纹钢管不得采用。（2）扣件采用可锻铸性材料制作，其材质符合国家标准《钢管脚手架扣件》（GB15831）的规定，使用前进行质量检查，有裂缝，变形的严禁使用，扣件应做防锈处理，螺栓拧紧，扭力矩达65N.M时不得发生破坏。扣件主要有三种形式，直角扣件用于连接扣紧两根垂直相交杆件；回转扣件用于连接两根呈任意角度相交的杆件；对接扣件，用于连接两根杆件的对接接长。（3）脚手板采用木脚手板、钢脚手板。2、纵向水平杆（1）纵向水平杆设置在立杆内侧，其长度不宜小于3跨；（2）纵向水平杆接长采用对接扣件连接，对接扣件交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不能大于0.60m；（3）纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；13 落地式双排脚手架施工技术交底一、工程概况：鉴于本工程施工场地狭小，建筑物高度较高，1-3层裙房选用双排落地式脚手架；主楼选用附着式升降脚手架，参见其具体施工方案。二、落地式双排落地式脚手架：1、材料准备如下：（1）钢管选用国标《直缝电焊钢管》（GB/T13793），质量符合国标碳素结构钢（GB/T700）Q235-A级钢要求。钢管上打孔的严禁使用，有严重锈蚀，弯曲，压扁或裂纹钢管不得采用。（2）扣件采用可锻铸性材料制作，其材质符合国家标准《钢管脚手架扣件》（GB15831）的规定，使用前进行质量检查，有裂缝，变形的严禁使用，扣件应做防锈处理，螺栓拧紧，扭力矩达65N.M时不得发生破坏。扣件主要有三种形式，直角扣件用于连接扣紧两根垂直相交杆件；回转扣件用于连接两根呈任意角度相交的杆件；对接扣件，用于连接两根杆件的对接接长。（3）脚手板采用木脚手板、钢脚手板。2、纵向水平杆（1）纵向水平杆设置在立杆内侧，其长度不宜小于3跨；（2）纵向水平杆接长采用对接扣件连接，对接扣件交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不能大于0.60m；（3）纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；13 3、横向水平杆（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm，内排脚手架的外伸长度1200mm；（2）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距1/2；（3）当使用木脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；4、脚手板（1）作业层脚手板应铺满，铺稳，离开墙面120～150mm；（2）木脚手板应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板采用对接平铺，接头处必须设两根横向水平杆，脚手板外伸长应取130～150mm,两块脚手板外伸长度的和不应大于300mm；（3）作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠地固定；5、立杆13 （1）每根立杆底部设置底座或垫板；（2）脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m。靠边坡上方的立杆轴线到边坡的距离不小于500mm；（3）脚手架底层步距不大于2m；（4）立杆必须用连墙件与建筑物可靠连接，连墙件布置方式为2步3跨（5）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接，搭接应符合下列规定：a.立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3；b.搭接长度不小于1m13 ，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不小于100mm。（6）立杆顶端高出女儿墙上皮1m，高出檐口上皮1.5m；(7)扣件式双管的高度6000mm，钢管长度6000mm；6、连墙件　　　　图1连墙件的布置图（1）宜靠近主节点设置，偏离主节点的距离不大于300mm；（2）应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；（3）优先采用菱形布置，也可采用方形，矩形布置；（4）一字型、开口型脚手架两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不大于4m。(5)必须采用刚性连墙件与建筑物可靠连接。13 （6）连墙件的构造要求：连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用斜连接；（7）连墙件的构造要求：连墙件必须采用可承受拉力和压力的构造，采用拉筋必须配用顶撑，顶撑应可靠地顶在混凝土圈梁柱等结构部位。拉筋应采用两根以上直径4mm的钢丝拧成一股，使用时不应少于2股，亦可采用直径不小于6mm的钢筋；（8）当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆与脚手架可靠连接，与地面的倾角应在45度～60度之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除；（9）架高超过40m且有风涡流作用时，应采取抗上升翻流作用的连墙措施；7、门洞处构造（1）门洞采用上升斜杆，平行弦杆桁架结构型式，斜杆与地面的倾角在45度～60度之间。门洞桁架的型式采用A型；（2）双排脚手架门洞处的空间桁架，除下弦平面外，应在其余5个平面内的图示节间设置一根斜腹杆(图中的1-1,2-2,3-3剖面)；斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜腹杆在1跨内跨越2个步距时，宜在相交的纵向水平杆处增设一根横向水平杆，将斜腹杆固定在其伸出端上；斜腹杆宜采用通长杆件，当必须接长使用时，宜采用对接扣件连接，也可采用搭接；（3）门洞桁架下的两侧立杆应为双管立杆，副立杆高度应高于门洞口1～2步；（4）门洞桁架中伸出上下弦杆的杆件端头，均应增设一个防滑扣件，该扣件宜紧靠主节点处的扣件。13 8、剪刀撑与横向斜撑（1）每道剪刀撑跨越立杆的根数5，每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45度～60度之间；（2）外侧立面整个长度和高度上连续设置剪刀撑；（3）剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不应小于100mm；（4）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm；（5）横向斜撑的设置应在同一节间，由底至顶层呈之字型连续布置，斜撑采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜撑在1跨内跨越2个步距时，宜在相交的纵向水平杆处增设一根横向水平杆，将斜撑固定在其伸出端上；斜撑采用通长杆件，接长使用时采用对接扣件连接或搭接；（6）脚手架的两端均必须设置横向斜撑，中间宜每隔6跨设置一道；9、脚手架拆除（1）应全面检查脚手架的扣件连接、连墙件，支撑体系等是否符合构造要求；（2）应根据检查结果确定拆除顺序和措施，经主管部门批准后方可实施；（3）应由施工负责人进行安全技术交底；（4）拆除作业应由上而下逐层进行；（5）连墙件必须随脚手架逐层拆除，严禁先拆连墙件整层或数层后再拆除脚手架，分层拆除，高度不应大于2步，如大于2步，应增设连墙件加固；13 （6）当拆至最后一根立杆高度时，应在适当位置加临时抛撑后再拆除连墙件；（7）各构配件严禁抛掷至地面。交底人：被交底人：XXXX项目部XXXX年XX月XX日13 下面为朱自清的散文欣赏，不需要的朋友可以下载后编辑删除！！！谢谢！！！荷塘月色作者:朱自清　13 　　这几天心里颇不宁静。今晚在院子里坐着乘凉，忽然想起日日走过的荷塘，在这满月的光里，总该另有一番样子吧。月亮渐渐地升高了，墙外马路上孩子们的欢笑，已经听不见了；妻在屋里拍着闰儿，迷迷糊糊地哼着眠歌。我悄悄地披了大衫，带上门出去。　　沿着荷塘，是一条曲折的小煤屑路。这是一条幽僻的路；白天也少人走，夜晚更加寂寞。荷塘四面，长着许多树，蓊蓊郁郁的。路的一旁，是些杨柳，和一些不知道名字的树。没有月光的晚上，这路上阴森森的，有些怕人。今晚却很好，虽然月光也还是淡淡的。　　路上只我一个人，背着手踱着。这一片天地好像是我的；我也像超出了平常的自己，到了另一世界里。我爱热闹，也爱冷静；爱群居，也爱独处。像今晚上，一个人在这苍茫的月下，什么都可以想，什么都可以不想，便觉是个自由的人。白天里一定要做的事，一定要说的话，现在都可不理。这是独处的妙处，我且受用这无边的荷香月色好了。　　曲曲折折的荷塘上面，弥望的是田田的叶子。叶子出水很高，像亭亭的舞女的裙。层层的叶子中间，零星地点缀着些白花，有袅娜地开着的，有羞涩地打着朵儿的；正如一粒粒的明珠，又如碧天里的星星，又如刚出浴的美人。微风过处，送来缕缕清香，仿佛远处高楼上渺茫的歌声似的。这时候叶子与花也有一丝的颤动，像闪电般，霎时传过荷塘的那边去了。叶子本是肩并肩密密地挨着，这便宛然有了一道凝碧的波痕。叶子底下是脉脉的流水，遮住了，不能见一些颜色；而叶子却更见风致了。　　月光如流水一般，静静地泻在这一片叶子和花上。薄薄的青雾浮起在荷塘里。叶子和花仿佛在牛乳中洗过一样；又像笼着轻纱的梦。虽然是满月，天上却有一层淡淡的云，所以不能朗照；但我以为这恰是到了好处——酣眠固不可少，小睡也别有风味的。月光是隔了树照过来的，高处丛生的灌木，落下参差的斑驳的黑影，峭楞楞如鬼一般；弯弯的杨柳的稀疏的倩影，却又像是画在荷叶上。塘中的月色并不均匀；但光与影有着和谐的旋律，如梵婀玲上奏着的名曲。　　荷塘的四面，远远近近，高高低低都是树，而杨柳最多。这些树将一片荷塘重重围住；只在小路一旁，漏着几段空隙，像是特为月光留下的。树色一例是阴阴的，乍看像一团烟雾；但杨柳的丰姿，便在烟雾里也辨得出。树梢上隐隐约约的是一带远山，只有些大意罢了。树缝里也漏着一两点路灯光，没精打采的，是渴睡人的眼。这时候最热闹的，要数树上的蝉声与水里的蛙声；但热闹是它们的，我什么也没有。　　忽然想起采莲的事情来了。采莲是江南的旧俗，似乎很早就有，而六朝时为盛；从诗歌里可以约略知道。采莲的是少年的女子，她们是荡着小船，唱着艳歌去的。采莲人不用说很多，还有看采莲的人。那是一个热闹的季节，也是一个风流的季节。梁元帝《采莲赋》里说得好：　　于是妖童媛女，荡舟心许；鷁首徐回，兼传羽杯；欋将移而藻挂，船欲动而萍开。尔其纤腰束素，迁延顾步；夏始春余，叶嫩花初，恐沾裳而浅笑，畏倾船而敛裾。　　可见当时嬉游的光景了。这真是有趣的事，可惜我们现在早已无福消受了。　　于是又记起《西洲曲》里的句子：　　采莲南塘秋，莲花过人头；低头弄莲子，莲子清如水。今晚若有采莲人，这儿的莲花也算得“过人头”了；只不见一些流水的影子，是不行的。这令我到底惦着江南了。——这样想着，猛一抬头，不觉已是自己的门前；轻轻地推门进去，什么声息也没有，妻已睡熟好久了。在北京住了两年多了，一切平平常常地过去。要说福气，这也是福气了。因为平平常常，正像“糊涂”一样“难得”，特别是在“这年头”。但不知怎的，总不时想着在那儿过了五六年转徙无常的生活的南方。转徙无常，诚然算不得好日子;但要说到人生味，怕倒比平平常常时候容易深切地感着。现在终日看见一样的脸板板的天，灰蓬蓬的地;大柳高槐，只是大柳高槐而已。于是木木然，心上什么也没有;有的只是自己，自己的家。我想着我的渺小，有些战栗起来;清福究竟也不容易享的。13 　　这几天似乎有些异样。像一叶扁舟在无边的大海上，像一个猎人在无尽的森林里。走路，说话，都要费很大的力气;还不能如意。心里是一团乱麻，也可说是一团火。似乎在挣扎着，要明白些什么，但似乎什么也没有明白。“一部《十七史》，从何处说起，”正可借来作近日的我的注脚。昨天忽然有人提起《我的南方》的诗。这是两年前初到北京，在一个村店里，喝了两杯“莲花白”以后，信笔涂出来的。于今想起那情景，似乎有些渺茫;至于诗中所说的，那更是遥遥乎远哉了，但是事情是这样凑巧：今天吃了午饭，偶然抽一本旧杂志来消遣，却翻着了三年前给S的一封信。信里说着台州，在上海，杭州，宁波之南的台。这真是“我的南方”了。我正苦于想不出，这却指引我一条路，虽然只是“一条”路而已。　　---------------朱自清《一封信》　　燕子去了，有再来的时候;杨柳枯了，有再青的时候;桃花谢了，有再开的时候。但是，聪明的，你告诉我，我们的日子为什么一去不复返呢?——是有人偷了他们罢：那是谁?又藏在何处呢?是他们自己逃走了罢：现在又到了哪里呢?　　我不知道他们给了我多少日子;但我的手确乎是渐渐空虚了。在默默里算着，八千多日子已经从我手中溜去;像针尖上一滴水滴在大海里，我的日子滴在时间的流里，没有声音，也没有影子。我不禁头涔涔而泪潸潸了。　　--载自《匆匆》13 　　这时我们都有了不足之感，而我的更其浓厚。我们却只不愿回去，于是只能由懊悔而怅惘了。船里便满载着怅惘了。直到利涉桥下，微微嘈杂的人声，才使我豁然一惊;那光景却又不同。右岸的河房里，都大开了窗户，里面亮着晃晃的电灯，电灯的光射到水上，蜿蜒曲折，闪闪不息，正如跳舞着的仙女的臂膊。我们的船已在她的臂膊里了;如睡在摇篮里一样，倦了的我们便又入梦了。那电灯下的人物，只觉像蚂蚁一般，更不去萦念。这是最后的梦;可惜是最短的梦!黑暗重复落在我们面前，我们看见傍岸的空船上一星两星的，枯燥无力又摇摇不定的灯光。我们的梦醒了，我们知道就要上岸了;我们心里充满了幻灭的情思。　　--载自《桨声灯影里的秦淮河》　　近几年来，父亲和我都是东奔西走，家中光景是一日不如一日。他少年出外谋生，独力支持，做了许多大事。那知老境却如此颓唐!他触目伤怀，自然情不能自已。情郁于中，自然要发之于外;家庭琐屑便往往触他之怒。他待我渐渐不同往日。但最近两年的不见，他终于忘却我的不好，只是惦记着我，惦记着我的儿子。我北来后，他写了一信给我，信中说道，“我身体平安，惟膀子疼痛利害，举箸提笔，诸多不便，大约大去之期不远矣。”我读到此处，在晶莹的泪光中，又看见那肥胖的，青布棉袍，黑布马褂的背影。唉!我不知何时13'
