落地式脚手架施工技术交底

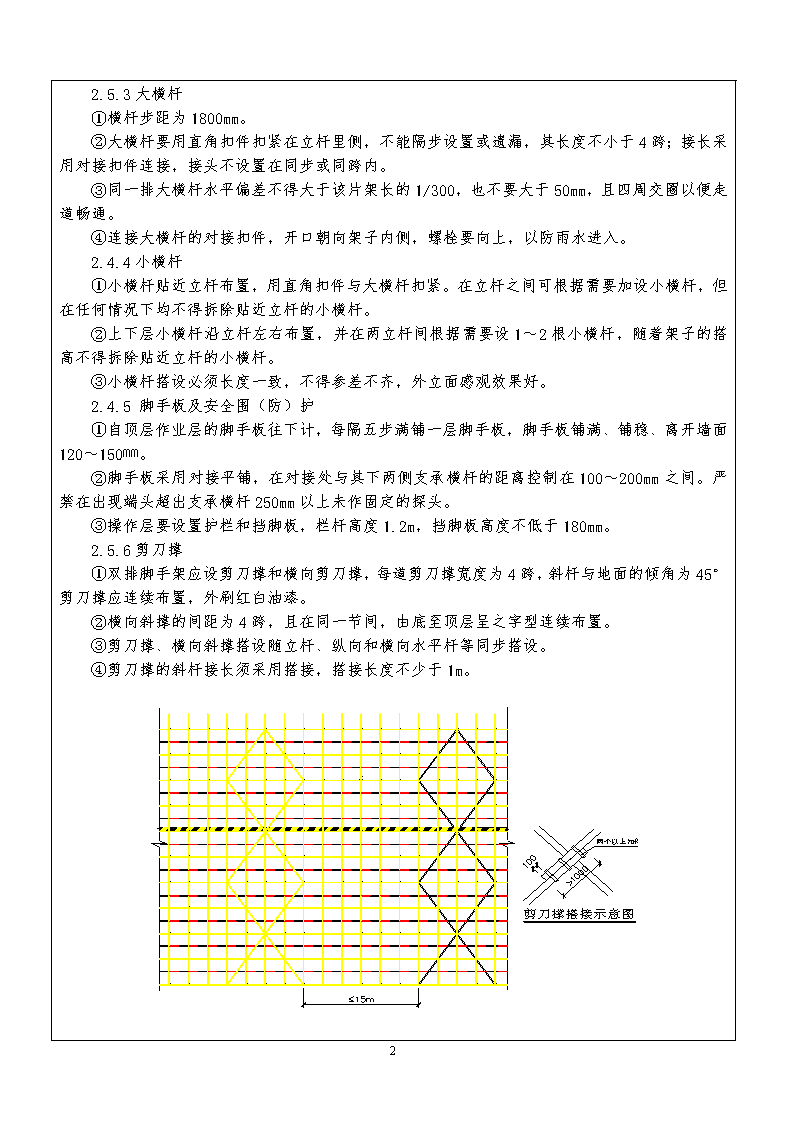

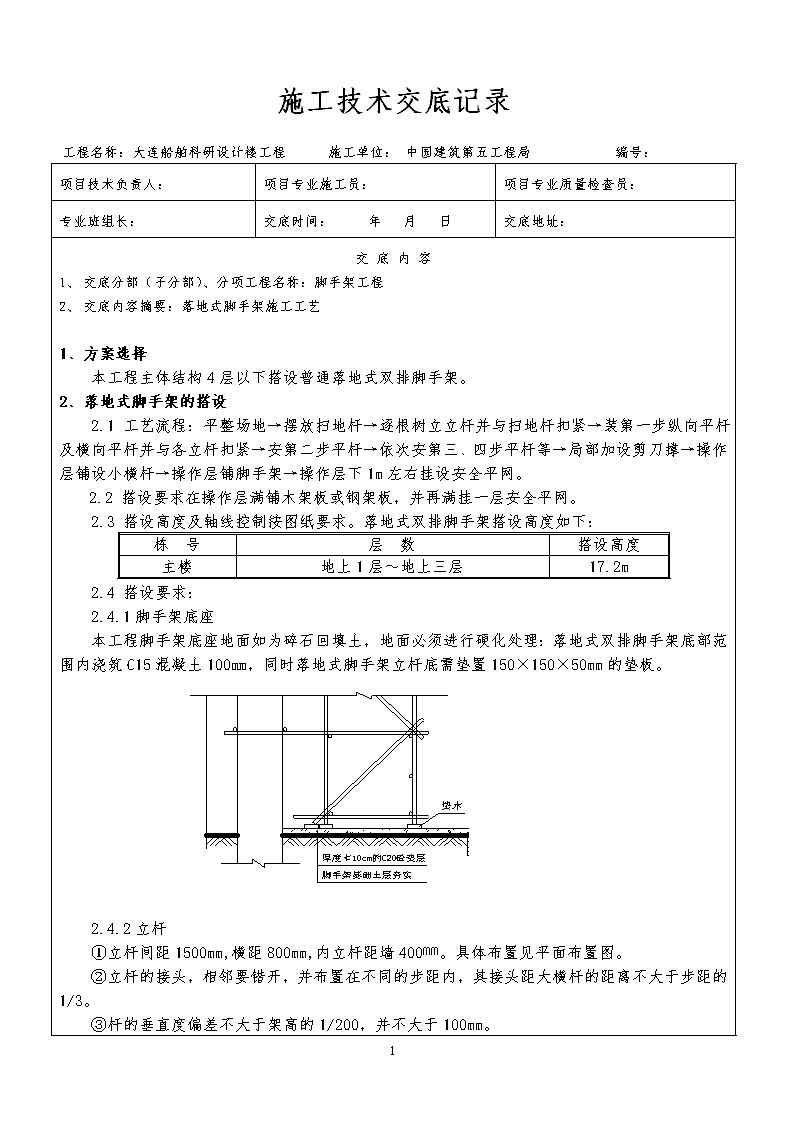

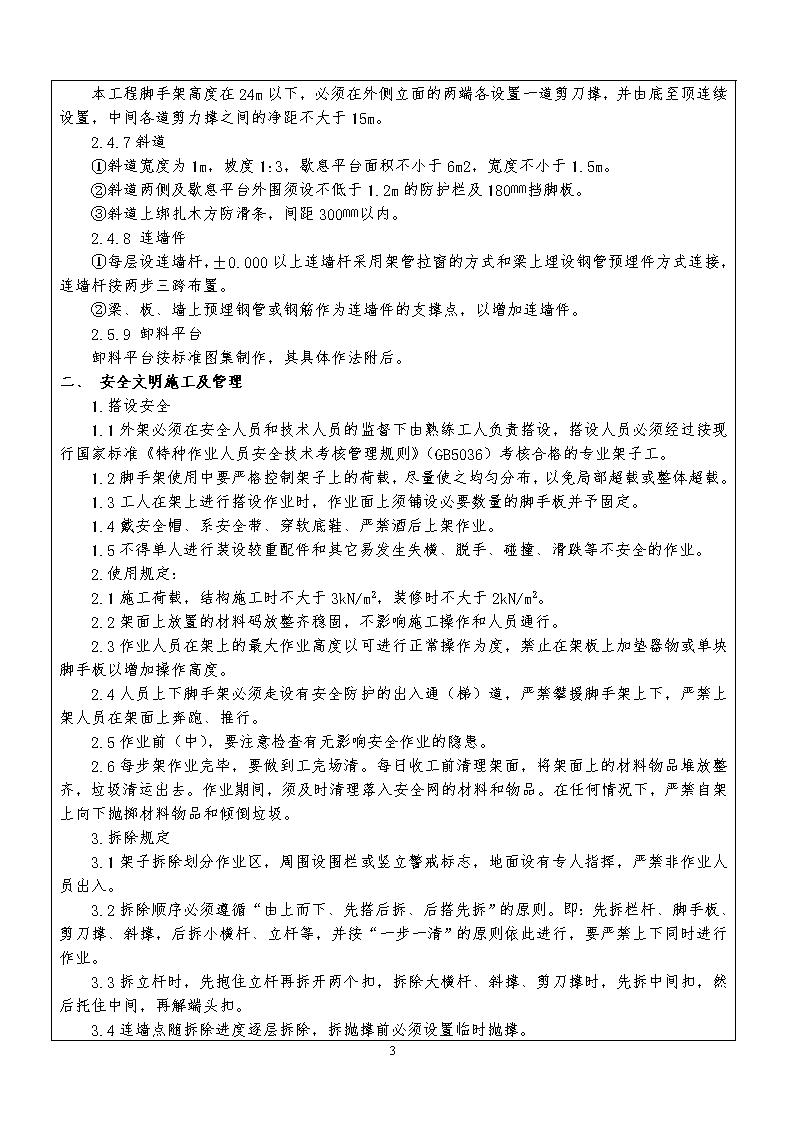

'施工技术交底记录工程名称：大连船舶科研设计楼工程施工单位：中国建筑第五工程局编号：项目技术负责人：项目专业施工员：项目专业质量检查员：专业班组长：交底时间：年月日交底地址：交底内容1、交底分部（子分部）、分项工程名称：脚手架工程2、交底内容摘要：落地式脚手架施工工艺1、方案选择本工程主体结构4层以下搭设普通落地式双排脚手架。2、落地式脚手架的搭设2.1工艺流程：平整场地→摆放扫地杆→逐根树立立杆并与扫地杆扣紧→装第一步纵向平杆及横向平杆并与各立杆扣紧→安第二步平杆→依次安第三、四步平杆等→局部加设剪刀撑→操作层铺设小横杆→操作层铺脚手架→操作层下1m左右挂设安全平网。2.2搭设要求在操作层满铺木架板或钢架板，并再满挂一层安全平网。2.3搭设高度及轴线控制按图纸要求。落地式双排脚手架搭设高度如下：栋号层数搭设高度主楼地上1层～地上三层17.2m2.4搭设要求：2.4.1脚手架底座本工程脚手架底座地面如为碎石回填土，地面必须进行硬化处理：落地式双排脚手架底部范围内浇筑C15混凝土100㎜，同时落地式脚手架立杆底需垫置150×150×50mm的垫板。2.4.2立杆①立杆间距1500mm,横距800mm,内立杆距墙400㎜。具体布置见平面布置图。②立杆的接头，相邻要错开，并布置在不同的步距内，其接头距大横杆的距离不大于步距的1/3。③杆的垂直度偏差不大于架高的1/200，并不大于100mm。4 2.5.3大横杆①横杆步距为1800mm。②大横杆要用直角扣件扣紧在立杆里侧，不能隔步设置或遗漏，其长度不小于4跨；接长采用对接扣件连接，接头不设置在同步或同跨内。③同一排大横杆水平偏差不得大于该片架长的1/300，也不要大于50mm，且四周交圈以便走道畅通。④连接大横杆的对接扣件，开口朝向架子内侧，螺栓要向上，以防雨水进入。2.4.4小横杆①小横杆贴近立杆布置，用直角扣件与大横杆扣紧。在立杆之间可根据需要加设小横杆，但在任何情况下均不得拆除贴近立杆的小横杆。②上下层小横杆沿立杆左右布置，并在两立杆间根据需要设1～2根小横杆，随着架子的搭高不得拆除贴近立杆的小横杆。③小横杆搭设必须长度一致，不得参差不齐，外立面感观效果好。2.4.5脚手板及安全围（防）护①自顶层作业层的脚手板往下计，每隔五步满铺一层脚手板，脚手板铺满、铺稳、离开墙面120～150㎜。②脚手板采用对接平铺，在对接处与其下两侧支承横杆的距离控制在100～200mm之间。严禁在出现端头超出支承横杆250mm以上未作固定的探头。③操作层要设置护栏和挡脚板，栏杆高度1.2m，挡脚板高度不低于180mm。2.5.6剪刀撑①双排脚手架应设剪刀撑和横向剪刀撑，每道剪刀撑宽度为4跨，斜杆与地面的倾角为45°剪刀撑应连续布置，外刷红白油漆。②横向斜撑的间距为4跨，且在同一节间，由底至顶层呈之字型连续布置。③剪刀撑、横向斜撑搭设随立杆、纵向和横向水平杆等同步搭设。④剪刀撑的斜杆接长须采用搭接，搭接长度不少于1m。4 本工程脚手架高度在24m以下，必须在外侧立面的两端各设置一道剪刀撑，并由底至顶连续设置，中间各道剪力撑之间的净距不大于15m。2.4.7斜道①斜道宽度为1m，坡度1:3，歇息平台面积不小于6m2，宽度不小于1.5m。②斜道两侧及歇息平台外围须设不低于1.2m的防护栏及180㎜挡脚板。③斜道上绑扎木方防滑条，间距300㎜以内。2.4.8连墙件①每层设连墙杆，±0.000以上连墙杆采用架管拉窗的方式和梁上埋设钢管预埋件方式连接，连墙杆按两步三跨布置。②梁、板、墙上预埋钢管或钢筋作为连墙件的支撑点，以增加连墙件。2.5.9卸料平台卸料平台按标准图集制作，其具体作法附后。二、安全文明施工及管理1.搭设安全1.1外架必须在安全人员和技术人员的监督下由熟练工人负责搭设，搭设人员必须经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核合格的专业架子工。1.2脚手架使用中要严格控制架子上的荷载，尽量使之均匀分布，以免局部超载或整体超载。1.3工人在架上进行搭设作业时，作业面上须铺设必要数量的脚手板并予固定。1.4戴安全帽、系安全带、穿软底鞋、严禁酒后上架作业。1.5不得单人进行装设较重配件和其它易发生失横、脱手、碰撞、滑跌等不安全的作业。2.使用规定：2.1施工荷载，结构施工时不大于3kN/m2，装修时不大于2kN/m2。2.2架面上放置的材料码放整齐稳固，不影响施工操作和人员通行。2.3作业人员在架上的最大作业高度以可进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加操作高度。2.4人员上下脚手架必须走设有安全防护的出入通（梯）道，严禁攀援脚手架上下，严禁上架人员在架面上奔跑、推行。2.5作业前（中），要注意检查有无影响安全作业的隐患。2.6每步架作业完毕，要做到工完场清。每日收工前清理架面，将架面上的材料物品堆放整齐，垃圾清运出去。作业期间，须及时清理落入安全网的材料和物品。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。3.拆除规定3.1架子拆除划分作业区，周围设围栏或竖立警戒标志，地面设有专人指挥，严禁非作业人员出入。3.2拆除顺序必须遵循“由上而下、先搭后拆、后搭先拆”的原则。即：先拆栏杆、脚手板、剪刀撑、斜撑，后拆小横杆、立杆等，并按“一步一清”的原则依此进行，要严禁上下同时进行作业。3.3拆立杆时，先抱住立杆再拆开两个扣，拆除大横杆、斜撑、剪刀撑时，先拆中间扣，然后托住中间，再解端头扣。3.4连墙点随拆除进度逐层拆除，拆抛撑前必须设置临时抛撑。4 3.5拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，先通知对方，以防坠落。3.6在大片架子拆除前必须将预留的斜道、卸料平台、通道口等先行加固，以便拆除后能确保其完整、安全和稳定。3.7拆架时要注意到周围的电线、电缆，该保护则先保护，该转移则需转移，防止弄断磨损等。3.8拆下的材料、扣件用编制袋装好，短架管等用人货两用电梯运下，大于3m的长架管采用塔吊吊运至地面，严禁抛掷。运至地面的材料必须按指定地点，随拆随运，分类堆放，当天拆当天清，拆下的扣件要集中回收处理。3.9在拆除过程中，不得中途换人，如必须换人时，将拆除情况交代清楚后方可离开。4、外观形象文明施工4.1所有的外架均需要与CI文明施工一致。4.2外排立杆、外排大横杆、以及小横杆外露的100㎜均需刷黄色油漆。4.3挡脚板和剪刀撑均需要刷红白相间的油漆，剪刀撑黑黄的间距为500㎜，挡脚板红白的间距为200㎜。4.4临边防护均需要刷红白相间的油漆，红白的间距为500㎜，上下吊线。二、注意事项1、按照规定的构造方案和尺寸进行搭设。2、及时与结构拉结或采用临时支撑，以确保搭设过程安全。3、扣件螺帽拧紧适度。4、有变形的杆件和不合格杆件（有裂纹、尺寸不合适、扣件不稳等）不能使用。5、搭设工人必须配挂安全带。随时校正杆件垂直和水平偏差，避免偏差过大。6、没有完成的外架，在每日收工时，一定要确保架子稳定，以免发生意外。7、立杆搭接错开，不能用时在一个水平面上搭接。8、外架的防雷措施：架体四角立杆高于其它立杆作为避雷针，架体接地采用与地下室底板接地相连。9、杆件端部伸出扣件之外的长度不得小于100㎜。10、作业层的栏杆和挡脚板一般设在立杆的内侧，栏杆接长符合对接或搭接的相应规定。11、每个卸料平台上挂限载牌。12、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。13、作业层上的施工荷载应符合要求，不得超载；不得将模板支架，缆风绳、泵送砼的输送管等固定在脚手架上，严禁悬挂起重设备。14、临街搭设脚手架时，外侧必须有防止坠物伤人的防护措施。施工单位技术交底人签字：施工班组接受人签字：4'
