沈阳新世界会展中心工程大和钢结构施工方案

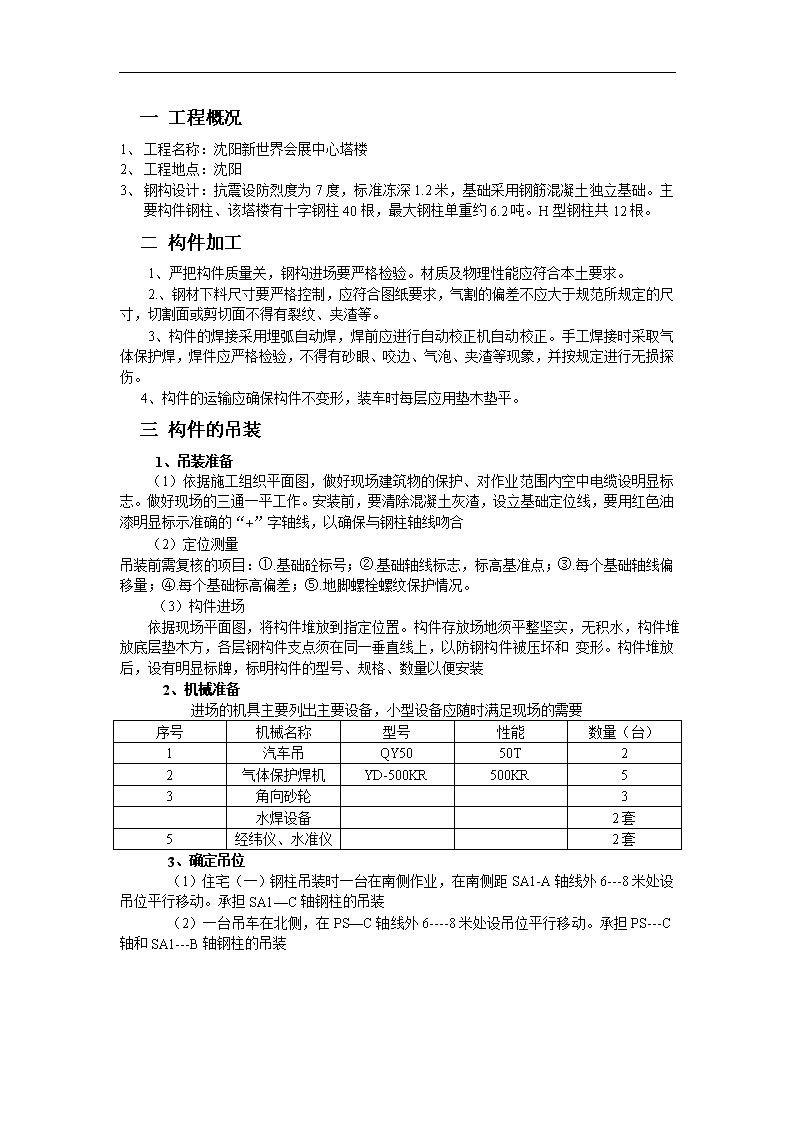

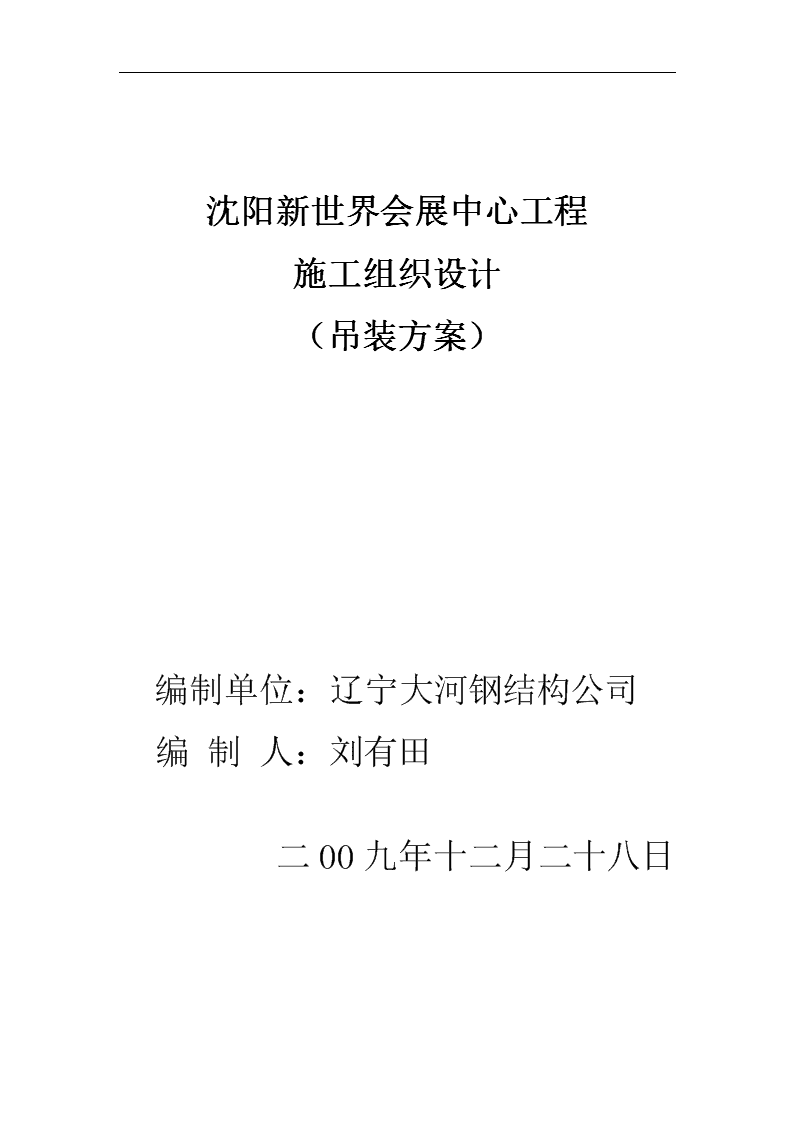

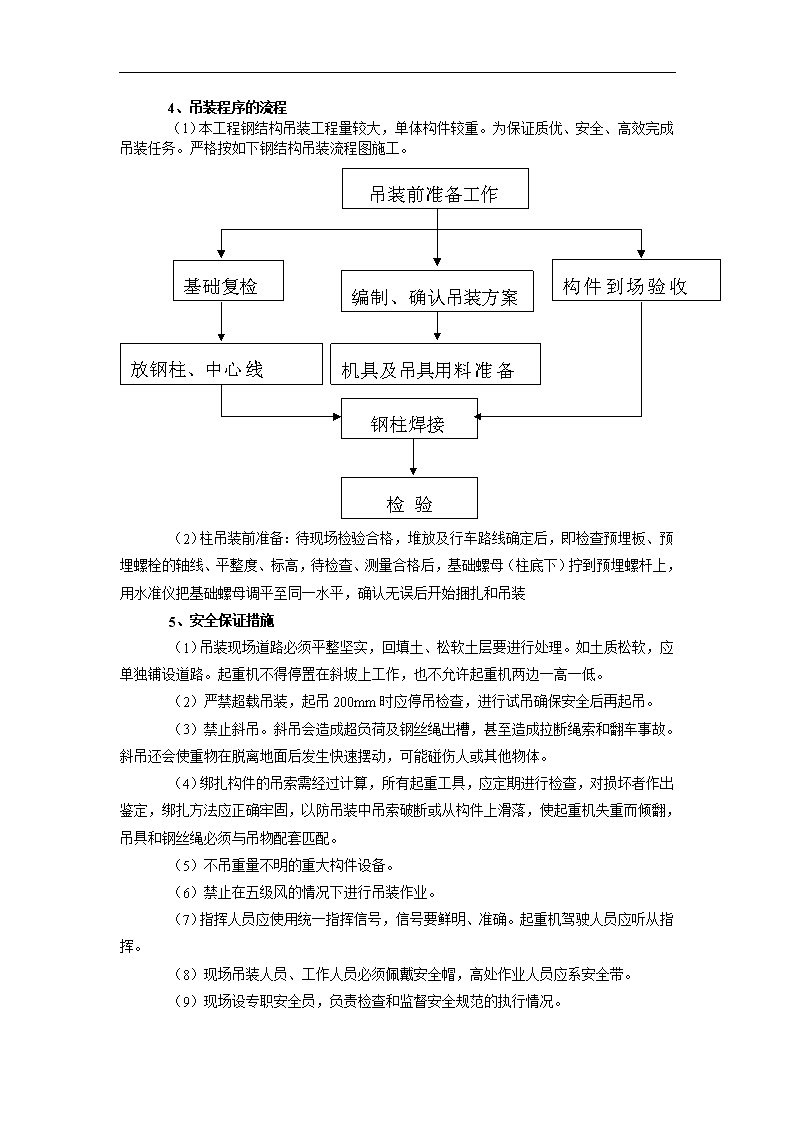

'沈阳新世界会展中心工程施工组织设计（吊装方案）编制单位：辽宁大河钢结构公司编制人：刘有田二00九年十二月二十八日 一工程概况1、工程名称：沈阳新世界会展中心塔楼2、工程地点：沈阳3、钢构设计：抗震设防烈度为7度，标准冻深1.2米，基础采用钢筋混凝土独立基础。主要构件钢柱、该塔楼有十字钢柱40根，最大钢柱单重约6.2吨。H型钢柱共12根。二构件加工1、严把构件质量关，钢构进场要严格检验。材质及物理性能应符合本土要求。2.、钢材下料尺寸要严格控制，应符合图纸要求，气割的偏差不应大于规范所规定的尺寸，切割面或剪切面不得有裂纹、夹渣等。3、构件的焊接采用埋弧自动焊，焊前应进行自动校正机自动校正。手工焊接时采取气体保护焊，焊件应严格检验，不得有砂眼、咬边、气泡、夹渣等现象，并按规定进行无损探伤。4、构件的运输应确保构件不变形，装车时每层应用垫木垫平。三构件的吊装1、吊装准备（1）依据施工组织平面图，做好现场建筑物的保护、对作业范围内空中电缆设明显标志。做好现场的三通一平工作。安装前，要清除混凝土灰渣，设立基础定位线，要用红色油漆明显标示准确的“+”字轴线，以确保与钢柱轴线吻合（2）定位测量吊装前需复核的项目：①.基础砼标号；②.基础轴线标志，标高基准点；③.每个基础轴线偏移量；④.每个基础标高偏差；⑤.地脚螺栓螺纹保护情况。（3）构件进场依据现场平面图，将构件堆放到指定位置。构件存放场地须平整坚实，无积水，构件堆放底层垫木方，各层钢构件支点须在同一垂直线上，以防钢构件被压坏和变形。构件堆放后，设有明显标牌，标明构件的型号、规格、数量以便安装2、机械准备进场的机具主要列出主要设备，小型设备应随时满足现场的需要序号机械名称型号性能数量（台）1汽车吊QY5050T22气体保护焊机YD-500KR500KR53角向砂轮3水焊设备2套5经纬仪、水准仪2套3、确定吊位（1）住宅（一）钢柱吊装时一台在南侧作业，在南侧距SA1-A轴线外6---8米处设吊位平行移动。承担SA1—C轴钢柱的吊装（2）一台吊车在北侧，在PS—C轴线外6----8米处设吊位平行移动。承担PS---C轴和SA1---B轴钢柱的吊装 4、吊装程序的流程（1）本工程钢结构吊装工程量较大，单体构件较重。为保证质优、安全、高效完成吊装任务。严格按如下钢结构吊装流程图施工。吊装前准备工作基础复检编制、确认吊装方案构件到场验收放钢柱、中心线机具及吊具用料准备钢柱焊接检验（2）柱吊装前准备：待现场检验合格，堆放及行车路线确定后，即检查预埋板、预埋螺栓的轴线、平整度、标高，待检查、测量合格后，基础螺母（柱底下）拧到预埋螺杆上，用水准仪把基础螺母调平至同一水平，确认无误后开始捆扎和吊装5、安全保证措施（1）吊装现场道路必须平整坚实，回填土、松软土层要进行处理。如土质松软，应单独铺设道路。起重机不得停置在斜坡上工作，也不允许起重机两边一高一低。（2）严禁超载吊装，起吊200mm时应停吊检查，进行试吊确保安全后再起吊。（3）禁止斜吊。斜吊会造成超负荷及钢丝绳出槽，甚至造成拉断绳索和翻车事故。斜吊还会使重物在脱离地面后发生快速摆动，可能碰伤人或其他物体。（4）绑扎构件的吊索需经过计算，所有起重工具，应定期进行检查，对损坏者作出鉴定，绑扎方法应正确牢固，以防吊装中吊索破断或从构件上滑落，使起重机失重而倾翻，吊具和钢丝绳必须与吊物配套匹配。（5）不吊重量不明的重大构件设备。（6）禁止在五级风的情况下进行吊装作业。（7）指挥人员应使用统一指挥信号，信号要鲜明、准确。起重机驾驶人员应听从指挥。（8）现场吊装人员、工作人员必须佩戴安全帽，高处作业人员应系安全带。（9）现场设专职安全员，负责检查和监督安全规范的执行情况。 四、钢柱焊接安装1、构件就位后，应用两台经纬仪跟踪定位，然后先进行点焊，无误差后再正式焊接。2、焊缝必须达到规范规定的指标，应对焊缝高度进行随时检查。3、不得有夹渣、咬边，等问题出现。4、使用手工气体保护焊时，焊丝应保持干燥。5、按焊缝级别，按规定比例进行无损探伤。6、焊工必须持证上岗。五、施工安全1、防止高空坠落措施（1）操作人员在进行高空作业时，必须正确使用安全带。安全带一般应高挂低用，即将安全带绳端的钩环挂于高处，而人在低处操作。（2）在高空使用撬杠时，人要站稳，如附近有脚手架或已装好构件，应一手扶住，一手操作。撬杠插进深度要适宜，如果撬动较大，则应逐步撬动，不宜急于求成。（3）工人如需在高空作业时，应尽可能搭设临时操作台。操作台为工具式，宽度为0.8—1.0m临时以角钢夹板固定在柱上部。（4）登高用的梯子必须牢固。使用时必须用绳子与固定的构件绑牢。梯子与地面的夹角一般为65---70度为宜。（5）操作人员在脚手板上通过时，应思想集中，防止踏上挑头板。（6）安装有预留孔洞的楼板或屋面板时，应及时用木板盖严。（7）操作人员不得穿硬底皮鞋上高空作业。2、防止高空落物伤人措施（1）地面操作人员必须戴安全帽。（2）高空操作人员使用的工具、零部件等，应放在随身佩戴的工具袋内，不可随意向下丢掷。（3）在高空用气割或电焊时，应采取措施，防止火花落下伤人。（4）地面操作人员，应尽可能避免在高空作业面得正下方停留或通过，也不得在起重机的起重臂或正在吊装的构件下停留或通过。（5）构件安装后，必须检查连接质量，只有连接确实安全可靠边，才能松钩或拆除固定工具。（6）吊装现场周围应设置临时栏杆，禁止非工作人员入内。 3、防止触电、气瓶爆炸措施（1）起重机从电线下行驶时，起重机司机要特别注意吊杆最高点与电线的临空高度，要设专人指挥。（2）搬运氧气瓶时，必须采取防震措施，绝不可向地上猛摔。氧气瓶不应放在阳光下暴晒，更不可接近火源。还要防止机械油落到氧气瓶上。（3）电焊机的电源长度不宜超过5m，并必须架高。电焊机手把线的正常电压，在用交流电工作时为60—80V，要求手把线质量完好无损，如有破皮情况，必须及时用胶布严密包扎。电焊机的外壳应该接地。六、劳动力配备与安全教育1、根据工程的具体情况，我公司将挑选有丰富经验和培训取得上岗证得施工人员组成钢结构吊装队。序号工种人数备注1起重工8持证2吊车司机4持证3电工1持证4焊工10持证2、工长负责施工指挥、协调各工种间的联系，班组长是施工操作的组织者，对操作质量和安全负直接责任。3、吊车设一名起重工指挥持证上岗。非起重工严禁指挥起重设备。4、电工负责施工现场的电力供给、电气设备的正常运行和安全使用。5、对进场工人做好入场培训工作，并做好培训记录，不让任何一个未经安全培训的人员上岗作业。做好安全技术交底工作，下达任务的同时，必须有书面的安全注意事项及要求。进入工地必须戴安全帽，高处作业必须系安全带。6、认真学习有关安全操作规程，按规程规定操作施工，各工种在参加吊装过程中，必须设专人统一指挥，密切配合，设专职或兼职安全员。7、加强班前与班后的安全技术交底与检查工作，工作人员不准远离施工现场，防止意外事故发生。吊装时，未焊接牢固和未连接紧固的各种零部件不允许起吊作业。七、确保工期1、本分项工程的工期应能满足土建施工工期的要求，要与土建同步。 2、项目经理对现场的布置、工程进度、质量、安全等施工过程的管理，指挥和协调全面负责。3、按总工程要求，排好阶段性计划、精心安排、科学组织。保工期、保质量、保安全。4、满足现场所需要的人员，材料和物资、设备，提高作业效率。5、各分部工程实行承包管理、责任明确、奖惩分明、重奖重罚，确保工程进度。八、确保工程质量1、建立质量管理体系，实行质量目标化管理，教育施工人员明确质量目标，提高质量意识，发扬我公司以质为本、以质取胜的企业精神。2、建立以项目经理为组长的质量管理领导小组，全面负责该项目的质量管理，质量检查，及时对质量问题解决处理。3、建立施工过程的技术保证体系。从确定施工方案入手，抓住决定工程质量的关键因素，从技术和组织结构方面，全面控制工程质量的保证体系。4、严格按施工图施工，执行和落实技术操作规程，执行工艺标准和质量检查评定标准。必须保证每个分项分部工程达到合格工程。5、加强技术管理，做好安全技术交底。每个分项工程施工前，技术负责人要以书面形式下达技术交底，使管理人员、工长、班组长对施工方案、施工方法、质量标准、安全措施清楚地掌握，认真落实和执行。6、严格执行原材料入场检验制度，把好决定工程质量的材料关，进场材料，包括制作和采购的材料、构件必须具有出厂合格证，有些材料按规矩进行复试。7、建立健全检查制度，加强分项工程质量评定，实行三析制度，即：自析、互析、专析。九、加强管理文明施工1、依据GB/T24001-2000及ISO14001环境管理规范和标准，建立建全环境管理体系，制定环境保护的方针，管理目标，遵守法规，预防污染确保施工队环境无影响，做到美化环境。2、认真贯彻和落实建设部关于施工环境文明施工的要求，施工环境要干净、整洁、安全、合理。3、搞好清洁卫生、不随便大小便，宿舍管理要军事化、食堂管理制度化，请专人清扫卫生，达到环境优美，人员无病，确保身心健康。4、减少施工噪音，夜间加班施工应采取措施，不得扰民，影响他人正常休息。5、 对施工所造成的垃圾要严格管理，设立专门的垃圾点，定时按规矩排放，严禁污染环境。6、加强保卫工作、工人之间不得打架和斗殴，工作期间严禁喝酒，搞好内部外部的团结和谐，依法施工，遵纪守法。总之，我们将全力以赴，科学组织，周密计划，精心施工，做到确保工期、确保质量、确保安全，圆满完成施工任务。'
