浆砌片石施工技术交底

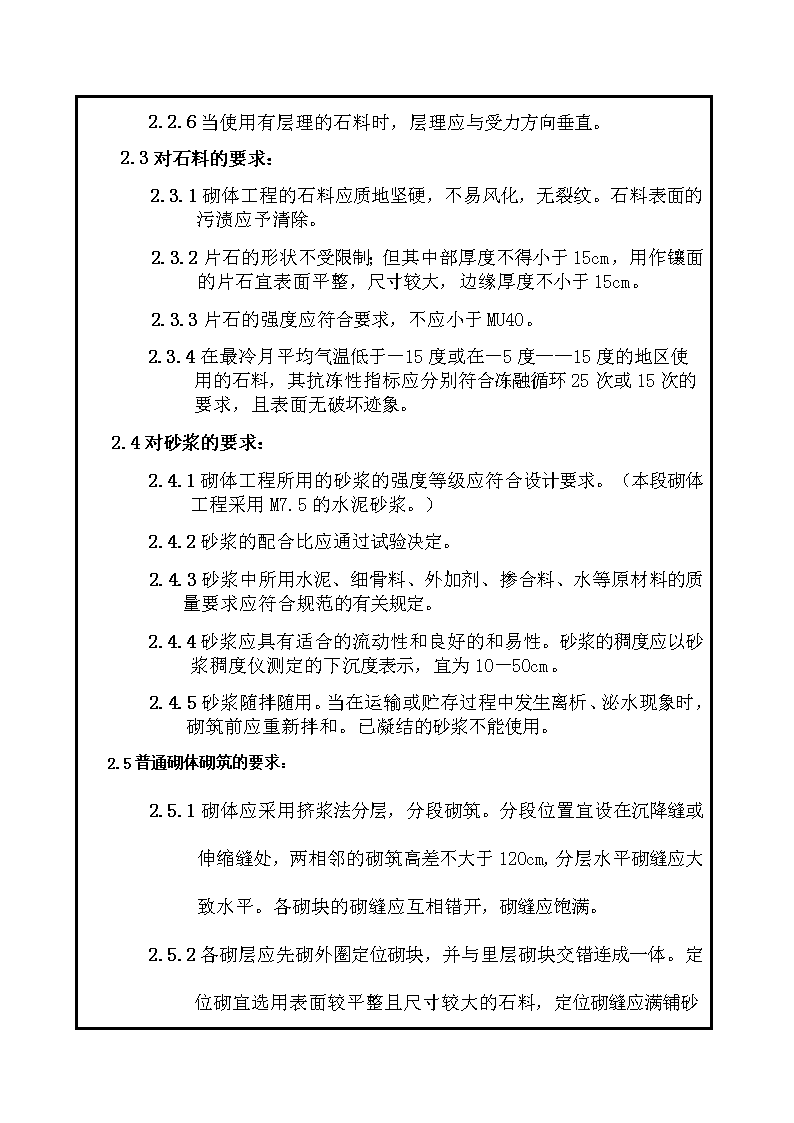

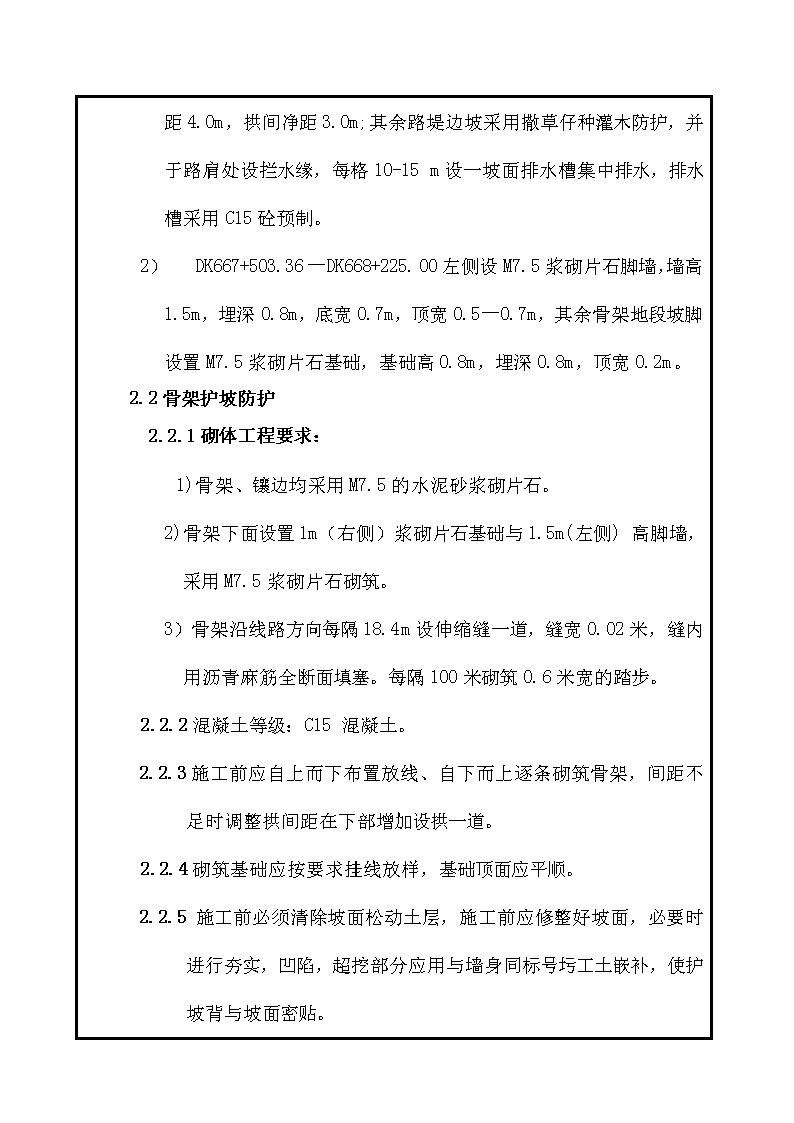

'路基附属工程施工技术交底单位:中铁二十一局山西中南部铁路通道ZNTJ-13标项目经理部第四项目分部工程名称：山西中南部通道交底编号：交底内容：路基附属工程交底部位：交底内容：1.工程概况我分部承建的新建山西中南部铁路通道工程ZNTJ-13标DK667+503.36—DK668+700段,长1196.64m，前接正线跨南水北调及京广线特大桥，后接改线段.本试验段里程为DK667+700-DK667+850，长150m;路堤边坡采用M7.5水泥砂浆砌片石拱形截水骨架防护，骨架内撒草籽种灌木，主骨架厚0.5m，主骨架净距4m，拱间净距3m。DK667+700-DK667+850左侧设M7.5浆砌片石脚墙，墙高1.5m，埋深0.8m，底宽0.7m，顶宽0.5-0.7m；其余骨架地段坡脚设置M7.5浆砌片石基础，基础高0.8m，埋深0.8m，顶宽0.2m；路堤右侧边坡坡脚外2.0m设梯形排水沟，沟身采用M7.5水泥砂浆砌片石砌筑，厚0.3m,底宽0.4m，沟身0.6m；路堤左侧设置干砌片石护肩，采用M10砂浆勾缝，右侧设置C15混凝土护肩；路堤右侧设置通信、信号电缆槽。2.骨架护坡施工技术交底2.1边坡防护要求：1）路堤边坡高度大于4.0m路堤边坡采用M7.5水泥砂浆砌片石拱型截水骨架护坡，骨架内撒草籽种灌木，主骨架厚0.5m， 主骨架净距4.0m，拱间净距3.0m;其余路堤边坡采用撒草仔种灌木防护，并于路肩处设拦水缘，每格10-15m设一坡面排水槽集中排水，排水槽采用C15砼预制。1）DK667+503.36—DK668+225.00左侧设M7.5浆砌片石脚墙，墙高1.5m，埋深0.8m，底宽0.7m，顶宽0.5—0.7m，其余骨架地段坡脚设置M7.5浆砌片石基础，基础高0.8m，埋深0.8m，顶宽0.2m。2.2骨架护坡防护2.2.1砌体工程要求：1)骨架、镶边均采用M7.5的水泥砂浆砌片石。2)骨架下面设置1m（右侧）浆砌片石基础与1.5m(左侧)高脚墙，采用M7.5浆砌片石砌筑。3）骨架沿线路方向每隔18.4m设伸缩缝一道，缝宽0.02米，缝内用沥青麻筋全断面填塞。每隔100米砌筑0.6米宽的踏步。2.2.2混凝土等级：C15混凝土。2.2.3施工前应自上而下布置放线、自下而上逐条砌筑骨架，间距不足时调整拱间距在下部增加设拱一道。2.2.4砌筑基础应按要求挂线放样，基础顶面应平顺。2.2.5施工前必须清除坡面松动土层，施工前应修整好坡面，必要时进行夯实，凹陷，超挖部分应用与墙身同标号圬工土嵌补，使护坡背与坡面密贴。 2.2.6当使用有层理的石料时，层理应与受力方向垂直。2.3对石料的要求：2.3.1砌体工程的石料应质地坚硬，不易风化，无裂纹。石料表面的污渍应予清除。2.3.2片石的形状不受限制；但其中部厚度不得小于15cm，用作镶面的片石宜表面平整，尺寸较大，边缘厚度不小于15cm。2.3.3片石的强度应符合要求，不应小于MU40。2.3.4在最冷月平均气温低于－15度或在－5度——15度的地区使用的石料，其抗冻性指标应分别符合冻融循环25次或15次的要求，且表面无破坏迹象。2.4对砂浆的要求：　　　2.4.1砌体工程所用的砂浆的强度等级应符合设计要求。（本段砌体工程采用M7.5的水泥砂浆。）　　　2.4.2砂浆的配合比应通过试验决定。2.4.3砂浆中所用水泥、细骨料、外加剂、掺合料、水等原材料的质量要求应符合规范的有关规定。　　　2.4.4砂浆应具有适合的流动性和良好的和易性。砂浆的稠度应以砂浆稠度仪测定的下沉度表示，宜为10－50cm。2.4.5砂浆随拌随用。当在运输或贮存过程中发生离析、泌水现象时，砌筑前应重新拌和。已凝结的砂浆不能使用。2.5普通砌体砌筑的要求：　　2.5.1砌体应采用挤浆法分层，分段砌筑。分段位置宜设在沉降缝或伸缩缝处，两相邻的砌筑高差不大于120cm,分层水平砌缝应大致水平。各砌块的砌缝应互相错开，砌缝应饱满。2.5.2 各砌层应先砌外圈定位砌块，并与里层砌块交错连成一体。定位砌宜选用表面较平整且尺寸较大的石料，定位砌缝应满铺砂浆，不得镶嵌小石块。2.5.3定位砌块砌完后，应先在圈内底部铺一层砂浆，其厚度应使石料在挤压安砌时能紧密连接，且砌缝砂浆密实，饱满。砌筑腹石时，石料间的砌缝应互相交错、咬搭，砂浆密实。石料不能没有砂浆直接接触，也不能干填石料后铺灌砂浆，石料应大小搭配，较大的石料应以大面为底，较宽的砌缝可用小石块挤塞。挤浆时可用小锤敲打石料，将砌缝挤紧，不能留有孔隙。2.6砂浆片石的砌缝的有关规定：2.6.1定位砌块表面砌缝的宽度不能大于4cm，砌体表面与三块相邻石料相切圆直径不能大于7cm，两层间的错缝不能小于8cm,每砌120cm高度以内应找平一次。2.6.2填腹部分的砌缝宜减小，在较宽的砌缝中可用小石块塞填。2.6.3砌体表面的勾缝采用凹形缝，应随砌随用灰刀刮平。2.6.4砌体砌完毕应及时覆盖，并经常洒水保持湿润，常温下养护期不小于7天。 技术交底书交底单位ZNTJ-13标项目部四分部第二作业队施工里程DK667+700-+850接底单位ZNTJ-13标项目部四分部骨架护坡作业队日期2012年月日 交底内容：3拱形截水骨架护坡图如下：新建山西中南部铁路通道ZNTJ-13标四分部 技术交底书交底单位ZNTJ-13标项目部四分部第二作业队施工里程DK667+700-+850接底单位ZNTJ-13标项目部四分部骨架护坡作业队日期2012年月日交底内容：交底内容： 新建山西中南部铁路通道ZNTJ-13标四分部技术交底书 交底单位ZNTJ-13标项目部四分部第二作业队施工里程DK667+700-+850接底单位ZNTJ-13标项目部四分部骨架护坡作业队日期2012年月日交底内容： 交底内容施工实验段DK667+700—DK667+850路堤右侧为C15混凝土护肩施工实验段DK667+700—DK667+850路堤左侧为干砌片石护肩 下图适用于其余骨架基础：备注：下镶边长度为1m，上镶边长度为50cm，镶边厚度为50cm；图片仅供参考，当图片与文字叙述有冲突时，以文字叙述为准。交底人审核人接底人 交底内容线路右侧示意图（镶边厚度为0.5m）踏步尺寸示意图 交底人审核人接底人 技术交底书交底单位ZNTJ-13标项目部四分部第二作业队施工里程DK667+700-+850接底单位ZNTJ-13标项目部四分部骨架护坡作业队日期2012年月日交底内容：安全保证措施与文明施工1．安全保证措施1)运输道路平整畅通，排水良好，并及时洒水除尘。2)做好职工的安全教育，提高职工的安全意识。3)进入施工现场必须戴安全帽，系帽绳。高空作业穿防滑鞋，特种高空作业，必须佩戴安全带。4)运输道路路口设置明显的标志、警示牌等，提醒职工、行人和车辆注意安全。5)专职安全员巡回检查，发现安全隐患及时清除。6)生活区设垃圾箱，垃圾入箱及时清理，运至指定地点弃放。7)施工中严格按设计要求和规定进行取土、弃土、弃植、挖基、回填，避免对道路、农田造成污染和水土流失堵塞河道。8)施工排水和废料的处理按环保要求执行，排列和堆放到指定地点。9)施工现场材料、机械堆放整齐，施工有条不紊，施工过程中要保护当地水源和建筑物。10)对项目全员进行环保教育，提高环保意识，全员动手做好环境保护工作。做好周围的绿化工作，不破坏天然植被，施工完毕将破坏的植被恢复。11)加强施工现场及拌合站的用电管理，严格按照用电规程进行线路架设。施工用电安排专职电工进行架设，并定期进行检查。施工现场工人劳动保护用品必须配备齐全，进入施工场地施工人员必须佩戴安全帽，2、文明施工 2.1管理目标坚持文明施工，促进现场管理和施工作业标准化、规范化的落实，使职工养成良好的作风和职业道德，杜绝野蛮施工现象。做到施工平面布置合理，施工组织有条不紊，施工操作标准化、规范，施工环境、施工作业安全可靠，现场材料管理标准有序，内业资料齐全。2.2主要技术组织措施合理使用场地，保证现场道路、水、电和排水系统畅通。运输道路的布置，尽量利用既有道路和永久路基，与现场的加工地点、仓库、水泥、砂、石子等堆放位置结合布置，并与场外道路连接；临时设施的布置，避免二次搭建，现场办公室要靠近施工地点，做到“三通一平”，电线不漏电，管线不侵限。有项目概况标牌，并注明工程名称、施工单位、项目负责人、技术负责人、安全员、质检员、工程数量、工期要求、配合比、质量要求等；人机料物合理组合；有详细的施工方案，做好技术、安全、质量交底。工地有施工负责人，技术人员现场指导；各班组负责人必须现场做好交接；混凝土施工必须有配合比通知单；有合格的计量工具，并按规定正确使用；严格按技术交底、施工图纸和施工规范进行施工。施工时避免损坏地上和地下管线。危险处所设置醒目标志、围栏；施工戴安全帽，不穿凉鞋、拖鞋施工；现场有安全员，并佩戴袖标；脚手架安全可靠，现场有安全警示牌，工地要有看护人员。存料场地的库房要规划布置合理，场地夯实，有防污染、防潮措施；材料堆放整齐；收料认真，精打细算，定额发料，不浪费；机械设备性能良好；灭火器材、避雷装置齐全；机械设备有专人管理操作。各种技术资料、统计报表等齐全、及早完备、准确；按时呈报完成的实物工作量及进度，并且数量准确；能够提供工程质量、材料消耗、经济效益的台帐。 交底人：审核人：接底人：包工队接底人签字： 技术交底书交底单位ZNTJ-13标项目部四分部第二作业队施工里程DK667+700--850接底单位ZNTJ-13标项目部四分部骨架护坡作业队日期2012年月日交底内容：绿化防护种植1种树选择坡面绿化采用种地径0.5cm以上紫穗槐；坡脚至水沟2m平台种一排地径2cm以上的红叶李；水沟至防护栅栏范围宽度为3m时内侧一排大叶女贞，外侧一排国槐；水沟至防护栅栏范围宽度为5m时内侧两排大叶女贞，外侧两排国槐。本段采用水沟至防护栅栏范围宽度为3m时内侧一排大叶女贞，外侧一排国槐。2技术标准2.1种树的排距与株距坡面防护：紫穗槐穴距为0.6m，正三角形布置坡脚至防护栅栏间绿化宽度为三米：水沟至坡脚为一排紫穗槐，株距为1m；水沟外边缘至红线用地间布置为水沟外边缘+1m一排大叶女贞+1m一排国槐+0.5m+防护栅栏+0.5m+红线用地，大叶女贞株距为2m,国槐株距为2m,相邻各排交错树隙种植。2.2苗木质量苗木要选择根系发达，生长茁壮，长势好、无病虫害、无机械损伤、树形端正的苗木。所有苗木要带土球。种植前对苗木树冠进行修剪，保持地上地下平衡，减少水分的散发，保证树木成活。带球树木种植时要拆除不易腐烂的包装物，保证根系舒展紫穗槐：高度0.5-0.8m，冠幅0.3*0.5m;大叶女贞:胸径3cm，干高1.8-2.2m左右，冠幅保留50*50cm，土球25*25cm；国槐：胸径3cm以上，3m定干，土球25*25cm。2.3挖坑质量 为保持林带株行距整齐，挖坑前要先定点、放线，确保树坑株行距整齐划一；种植穴的挖掘尺寸、大小应根据苗木根系、土球直径而定，穴的形状要保证上下口径大小一致，胸径3cm及以上的苗木，树坑标准不能低于50*50*50cm；回填时，上层表土因含有机质多先回填至坑下层养根，而底层生土可回填至坑上层；回填土不小于25cm的虚土，要回填种植土。2.4浇水时间和质量树木定植后要立即浇水，第一遍水不能超过24小时后再浇灌，第一遍浇水一定要浇透，使泥土充分吸收水分，浇水后及时检查扶正歪倒树木，灌水后及时封堰。雨季期间的浇灌可根据当地降水情况浇灌以保证苗木的正常生长。2.5管理养护（1）种植期间的养护：在种植期间要有专门管理人员盯控，保证苗木质量、挖坑质量、浇水质量。（2）种植后的养护管理，要做到周巡，不能成活的及时更换；持续高温干旱时，增加浇水频次，保证成活率。（3）加强管理人员的责任心，重点做好浇水、磨芽、日常巡视三项工作。'
