水平挑网搭设技术交底

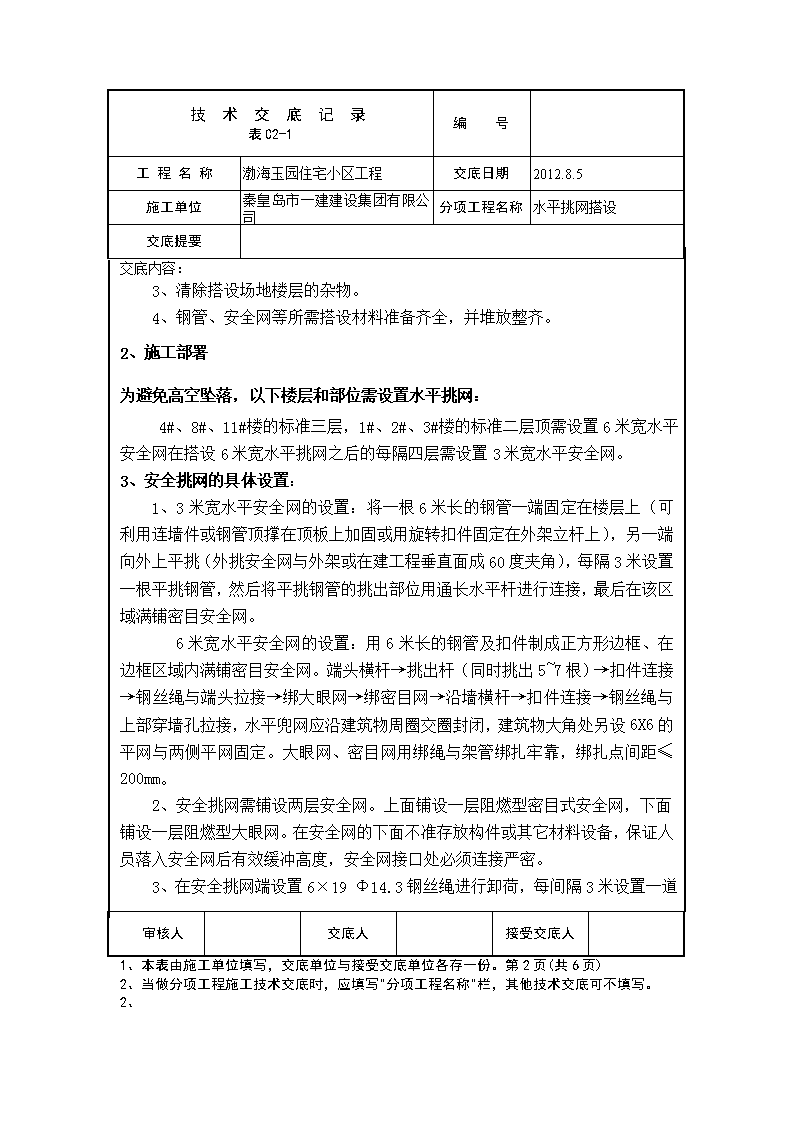

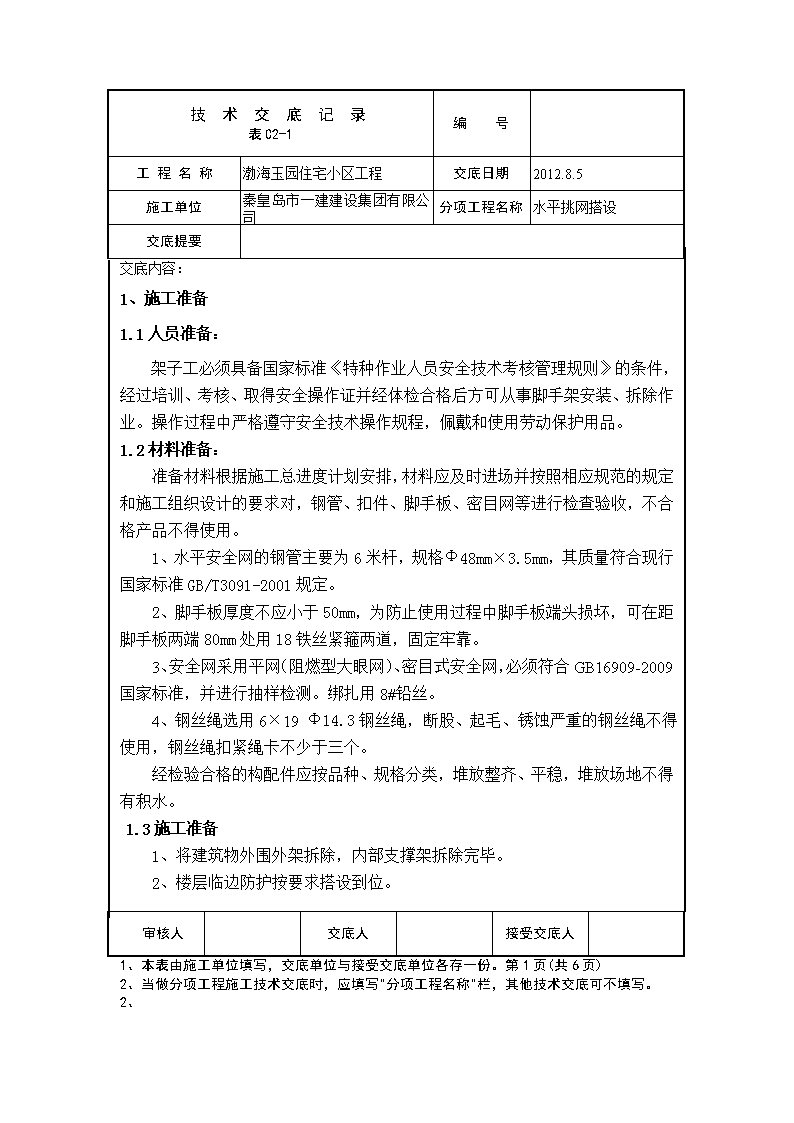

' 技 术 交 底 记 录表C2-1编  号工程名称渤海玉园住宅小区工程交底日期2012.8.5施工单位秦皇岛市一建建设集团有限公司分项工程名称水平挑网搭设交底提要交底内容：1、施工准备1.1人员准备：架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。操作过程中严格遵守安全技术操作规程，佩戴和使用劳动保护用品。1.2材料准备：准备材料根据施工总进度计划安排，材料应及时进场并按照相应规范的规定和施工组织设计的要求对，钢管、扣件、脚手板、密目网等进行检查验收，不合格产品不得使用。1、水平安全网的钢管主要为6米杆，规格Φ48mm×3.5mm，其质量符合现行国家标准GB/T3091-2001规定。2、脚手板厚度不应小于50mm，为防止使用过程中脚手板端头损坏，可在距脚手板两端80mm处用18铁丝紧箍两道，固定牢靠。3、安全网采用平网（阻燃型大眼网）、密目式安全网，必须符合GB16909-2009国家标准，并进行抽样检测。绑扎用8#铅丝。4、钢丝绳选用6×19Φ14.3钢丝绳，断股、起毛、锈蚀严重的钢丝绳不得使用，钢丝绳扣紧绳卡不少于三个。经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。1.3施工准备1、将建筑物外围外架拆除，内部支撑架拆除完毕。2、楼层临边防护按要求搭设到位。 审核人交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。第6页(共6页)2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。2、  技 术 交 底 记 录表C2-1编  号工程名称渤海玉园住宅小区工程交底日期2012.8.5施工单位秦皇岛市一建建设集团有限公司分项工程名称水平挑网搭设交底提要交底内容：3、清除搭设场地楼层的杂物。4、钢管、安全网等所需搭设材料准备齐全，并堆放整齐。2、施工部署为避免高空坠落，以下楼层和部位需设置水平挑网：4#、8#、11#楼的标准三层，1#、2#、3#楼的标准二层顶需设置6米宽水平安全网在搭设6米宽水平挑网之后的每隔四层需设置3米宽水平安全网。3、安全挑网的具体设置：1、3米宽水平安全网的设置：将一根6米长的钢管一端固定在楼层上（可利用连墙件或钢管顶撑在顶板上加固或用旋转扣件固定在外架立杆上），另一端向外上平挑（外挑安全网与外架或在建工程垂直面成60度夹角），每隔3米设置一根平挑钢管，然后将平挑钢管的挑出部位用通长水平杆进行连接，最后在该区域满铺密目安全网。6米宽水平安全网的设置：用6米长的钢管及扣件制成正方形边框、在边框区域内满铺密目安全网。端头横杆→挑出杆（同时挑出5~7根）→扣件连接→钢丝绳与端头拉接→绑大眼网→绑密目网→沿墙横杆→扣件连接→钢丝绳与上部穿墙孔拉接，水平兜网应沿建筑物周圈交圈封闭，建筑物大角处另设6X6的平网与两侧平网固定。大眼网、密目网用绑绳与架管绑扎牢靠，绑扎点间距≤200mm。2、安全挑网需铺设两层安全网。上面铺设一层阻燃型密目式安全网，下面铺设一层阻燃型大眼网。在安全网的下面不准存放构件或其它材料设备，保证人员落入安全网后有效缓冲高度，安全网接口处必须连接严密。3、在安全挑网端设置6×19Φ14.3钢丝绳 审核人交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。第6页(共6页)2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。2、  技 术 交 底 记 录表C2-1编  号工程名称渤海玉园住宅小区工程交底日期2012.8.5施工单位秦皇岛市一建建设集团有限公司分项工程名称水平挑网搭设交底提要交底内容：进行卸荷，每间隔3米设置一道钢丝绳连接至建筑物上部，钢丝绳必须张紧受力。4、φ16圆钢锚环或穿钢管，间距3000㎜，用于固定钢丝绳。5、搭设期间架子工必须佩戴好安全防护用品，否则禁止施工作业。悬挑脚手架上3米宽水平挑网搭设示意图如下：6米宽水平挑网搭设示意图如下： 审核人交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。第6页(共6页)2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。2、  技 术 交 底 记 录表C2-1编  号工程名称渤海玉园住宅小区工程交底日期2012.8.5施工单位秦皇岛市一建建设集团有限公司分项工程名称水平挑网搭设交底提要交底内容： 审核人交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。第6页(共6页)2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。2、  技 术 交 底 记 录表C2-1编  号工程名称渤海玉园住宅小区工程交底日期2012.8.5施工单位秦皇岛市一建建设集团有限公司分项工程名称水平挑网搭设交底提要交底内容：4、安全使用原则1、经常清理网上落物,网内不得有积物。2、安全网安装后，必须经专职安全员检查验收合格签字后方能使用。3、在安全网的下面不准存放构件或其它材料设备，保证人员落入安全网后有效缓冲高度，安全网接口处必须连接严密。4、使用期间严禁拆除钢管、扣件、连墙杆等构配件。5、水平防护架上严禁堆放材料及器具，施工人员不得集中在架体的某一部位；物料吊运过程中，严禁碰撞或扯动外水平架。5、安全拆除原则1、拆除前应由区项目部负责人召集有关人员对工程进行全面检查与签证，确认建筑物已施工完毕，确已不需要时，方可拆除。2、拆除时，地面应设置警戒区，并有专人负责警戒。3、拆除前,应将架上网上的存留材料、杂物等清除干净，按自上而下，先装者后拆，后装者先拆的顺序进行。4、拆下的杆件与零配件应分类堆放,用垂直运输机械进行运载，严禁高空抛掷。6、文明施工及环境保护措施6.1安全文明施工措施1、在搭设前，工长必须写好书面安全交底，班组必须严格按操作要求和技术安全交底施工。操作者应有特种作业上岗证。2、搭设必须符合方案要求，不得随意进行更改。 审核人交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。第6页(共6页)2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。2、  技 术 交 底 记 录表C2-1编  号工程名称渤海玉园住宅小区工程交底日期2012.8.5施工单位秦皇岛市一建建设集团有限公司分项工程名称水平挑网搭设交底提要交底内容：3、在水平防护架拆除过程中，对所有拆下的脚手管和有坠落可能的物品，一律先行拆除或加以固定，高处作业所用的物品，均应堆放平稳，不妨碍通行和装卸，工具随手放入工具袋，拆卸下的物物件及余料均及时集装、清理运走，不得任意乱置或向下丢弃，传递物件禁止抛掷。4、吊运钢管材料等须用专用的保险吊钩，钢管严禁单点起吊，要堆放平稳，并严格控制脚手架上的施工荷载。5、在搭拆时，如果杆件等尚未绑扎牢固，或已拆开绑扎，均不得中途停止。6、遇有恶劣气候（如风力在六级以上）影响施工安全时，不得进行高空搭拆工作和高空作业。6.2环境保护措施1、网内垃圾及时清理，并存放进指定垃圾站，做到工完场清。2、工地现场机具设备及材料堆放应合理有序，场地在干燥大风时应注意洒水降尘。 审核人交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。第6页(共6页)2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。2、'
