长城杯技术交底——地下室梁、板钢筋绑扎技术交底1

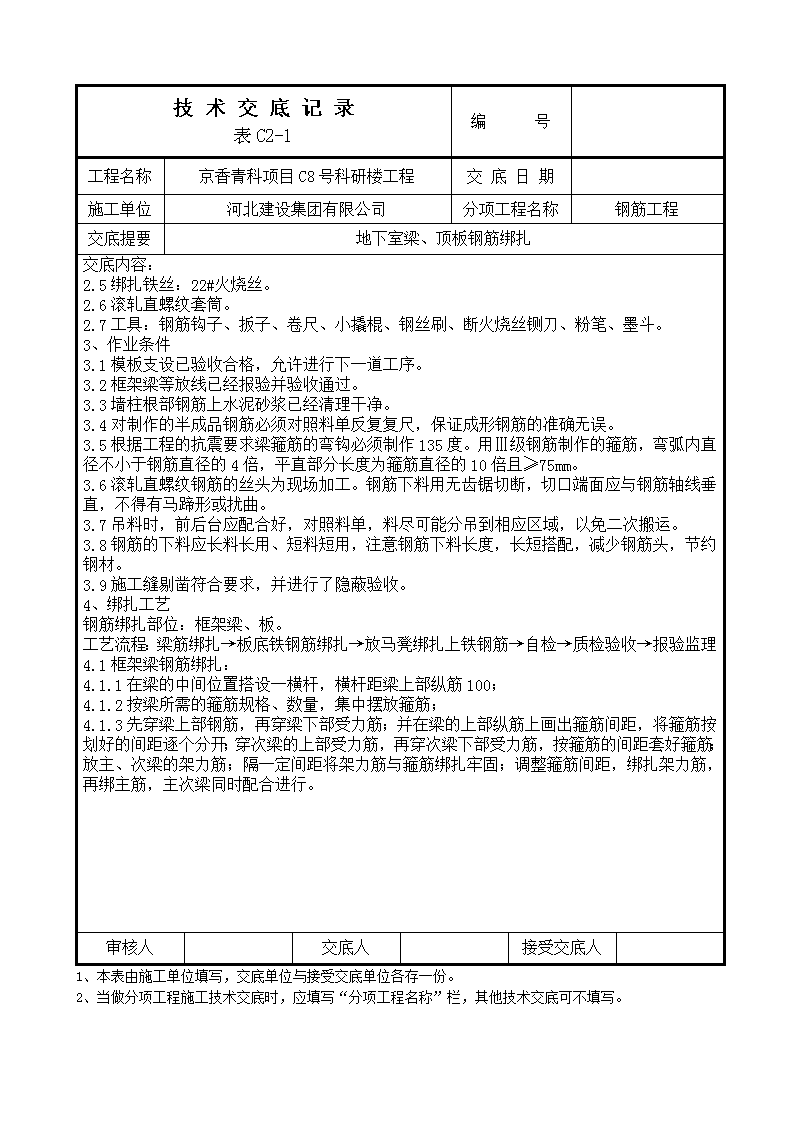

'技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室梁、顶板钢筋绑扎交底内容：1、工程概况1.1地下二层顶板钢筋型号有三级钢Ф10、Ф12、Ф14、Ф16、Ф20；地下一层顶板钢筋型号含三级钢Ф10、Ф12、Ф14、Ф16。顶板钢筋双层双向通长筋，直径小于16的采用绑扎搭接，其余为直螺纹连接。地下二层梁钢筋型号有三级钢Ф12、Ф14、Ф16、Ф18、Ф20、Ф22、Ф25；地下一层梁钢筋型号有三级钢Ф12、Ф14、Ф16、Ф18、Ф20、Ф22、Ф25；箍筋型号一级钢Ф8、Ф10，三级钢Ф8、Ф10、Ф12；分布筋为一级钢Ф6。1.2绑扎用的绑丝为22#火烧丝。1.3钢筋保护层厚度：钢筋保护层要求，±0.000以下及卫生间、屋面板、钢雨篷及挑檐为二b类，±0.000以上为一类。环境类别板、墙梁、柱一15mm20mm二b25mm35mm基槽底板有垫层时，钢筋保护层厚度不应小于40mm地下室墙体与土接触一侧40mm，当有可靠的建筑防水做法或防护措施时保护层厚度可适当减小，但不应小于25mm。基础梁柱30mm、外墙外侧30mm、外墙内侧内墙20mm。构件中受力钢筋的保护层厚度不应小于钢筋的公称直径。2、材料要求2.1钢筋加工成品经钢筋工长检验合格后，并向工人进行交底，说明绑扎要求、注意事项。2.2后台加工的梯子筋、马凳、箍筋必须经检验合格方可使用。2.3所有顶模棍均用无齿锯切割，涂防锈漆。2.4所有直螺纹连接钢筋必须用无齿锯切割。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室梁、顶板钢筋绑扎交底内容：2.5绑扎铁丝：22#火烧丝。2.6滚轧直螺纹套筒。2.7工具：钢筋钩子、扳子、卷尺、小撬棍、钢丝刷、断火烧丝铡刀、粉笔、墨斗。3、作业条件3.1模板支设已验收合格，允许进行下一道工序。3.2框架梁等放线已经报验并验收通过。3.3墙柱根部钢筋上水泥砂浆已经清理干净。3.4对制作的半成品钢筋必须对照料单反复复尺，保证成形钢筋的准确无误。3.5根据工程的抗震要求梁箍筋的弯钩必须制作135度。用Ⅲ级钢筋制作的箍筋，弯弧内直径不小于钢筋直径的4倍，平直部分长度为箍筋直径的10倍且≥75mm。3.6滚轧直螺纹钢筋的丝头为现场加工。钢筋下料用无齿锯切断，切口端面应与钢筋轴线垂直，不得有马蹄形或扰曲。3.7吊料时，前后台应配合好，对照料单，料尽可能分吊到相应区域，以免二次搬运。3.8钢筋的下料应长料长用、短料短用，注意钢筋下料长度，长短搭配，减少钢筋头，节约钢材。3.9施工缝剔凿符合要求，并进行了隐蔽验收。4、绑扎工艺钢筋绑扎部位：框架梁、板。工艺流程：梁筋绑扎→板底铁钢筋绑扎→放马凳绑扎上铁钢筋→自检→质检验收→报验监理4.1框架梁钢筋绑扎：4.1.1在梁的中间位置搭设一横杆，横杆距梁上部纵筋100；4.1.2按梁所需的箍筋规格、数量，集中摆放箍筋；4.1.3先穿梁上部钢筋，再穿梁下部受力筋；并在梁的上部纵筋上画出箍筋间距，将箍筋按划好的间距逐个分开；穿次梁的上部受力筋，再穿次梁下部受力筋，按箍筋的间距套好箍筋；放主、次梁的架力筋；隔一定间距将架力筋与箍筋绑扎牢固；调整箍筋间距，绑扎架力筋，再绑主筋，主次梁同时配合进行。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室梁、顶板钢筋绑扎交底内容：4.1.4框梁箍筋叠合处的弯钩，在梁中交错绑扎，箍筋弯钩为135º，平直段长度为10d。梁端第一个箍筋设置在距离柱节点边缘50mm处。梁端箍筋加密区，箍筋间距均为100，加密区长度见下图。4.1.5框梁的箍筋加密区尺寸为≥2hb并且≥500.4.1.6楼层框梁纵筋在框架柱（墙）内的锚固长度和位置见下图：图中：Ln为梁净跨值，取值为左跨和右跨的较大值；梁的下部钢筋在柱（墙）内的锚固长度为≥LaE且≥0.5hc+5d，砼强度等级均为C30：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室梁、顶板钢筋绑扎交底内容：4.1.7框梁纵筋为两排时，为保证排距，在两排纵筋间垫上短筋，短筋长同梁宽，直径同梁纵筋且不小于25，间距@2000。4.1.8在主、次梁受力筋下，梁侧均垫25mm厚的混凝土垫块，控制保护层的厚度。4.1.9其他要求4.1.9.1梁箍筋4.1.9.1.1第一根箍筋50㎜起步。4.1.9.1.2箍筋弯钩的弯折角度均为135度，弯钩平直部分的长度不小于10d（见表1）。4.1.9.1.3箍筋的接头向上，沿主筋交错布置绑扎，箍筋与主筋要垂直，绑扎丝头应向里。4.1.9.1.4箍筋加密区，一二级抗震取2倍梁高且大于500㎜，三级抗震取1.5倍梁高且大于500㎜。4.1.9.2梁主筋4.1.9.2.1当梁的上部既有贯通筋又有架立筋时，其中架立筋的搭接长度为15d。4.1.9.2.2梁上部非贯通筋截断一皮铁取ln/3,二皮铁取ln/4，ln相邻两跨较大的净跨值。（边跨直接取净跨值）4.2楼板钢筋绑扎：清理模板→模板上弹线→绑扎下层受力筋→与水电交接→绑扎马凳→绑扎上层受力筋及附加筋→垫保护层→清理→自检→质检验收→报验监理隐检4.2.1先清理模板上杂物，用墨斗从梁主筋距边5cm开始弹线，按划好的间距线去摆好受力主筋，再绑扎各分布筋。根据施工放线，用氧化铁红画出钢筋位置线。在画线时，应注意钢筋的保护层符合设计规定（板钢筋保护层为15mm），然后在根据图纸设计要求的间距在模板两边先画出两根钢筋的位置，第一根钢筋应距墙或梁50mm布置，在依次按图纸间距标出其它钢筋的位置，画出钢筋位置线。地下二层顶板钢筋布置时，先布置下铁东西向钢筋，再进行南北向钢筋布置（水电管预埋）；在布置上铁钢筋时拉通线布置，要求与下层钢筋布置在一条直线上，先布置南北向钢筋，再布置东西向钢筋。在绑完钢筋后，同时注意各个暗柱和连梁位置、钢筋规格、数量要准确。每一层的钢筋交接点都应绑扎牢固，绑丝并应绑成“八”字形扣，以防止钢筋位移滑动；下层钢筋的弯钩应朝上，不应倒向一边；上层钢筋弯钩应朝下，下层上铁钢筋与上层下铁钢筋之间应用马凳垫好，放在上层下铁与下层下铁之间，其间距为800mm，并应将其与主筋绑扎牢固。在绑扎完钢筋后，应布置好钢筋保护层垫块。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室梁、顶板钢筋绑扎交底内容：车库顶板钢筋：柱上板带下铁进支座la=36d，跨中板带下铁进支座12d，且过梁中线；柱上板带及跨中板带上铁与主楼通长筋搭接连接，搭接长度1.6la。4.2.2板筋绑扎应用八字扣，钢筋的交点应全部绑扎牢固。4.2.3对有预留洞的部位，应先查看预留洞口的位置是否准确，在保证位置正确的情况下再绑扎洞口加筋，对于小于300mm洞口楼板钢筋局部弯曲不得断开。对于大于300mm洞口，洞口每侧按结构总说明的要求加筋。4.2.4板下层筋全部绑扎完成之后，绑扎上层筋及附加筋，板筋锚固：上层筋遇梁位置在梁角筋内侧弯钩至锚固长度，遇墙在墙外侧水平筋内弯钩至锚固长度，下层筋≥5d且至少到墙中线。板上层贯通纵筋连接区在跨中1/2处，下层纵筋伸至梁中线且≥5d.审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室梁、顶板钢筋绑扎交底内容：顶板马镫：马凳的高度计算：H=板厚—上、下保护层—上层横、纵筋直径—下层下铁直径；马凳长度为1.5m，马凳悬挑端长度为250mm左右，钢筋为三级钢Ф14间距0.8m。保护层：垫块间距600*600梅花分布，保护层厚度见保护层厚度一览表，并严格控制。4.2.5对于施工缝部位，为保证留置钢筋的位置准确，由施工缝的限位挡板控制钢筋的水平向移动及保护层的尺寸。4.3楼梯绑扎4.3.1在楼梯段底模上画好主筋和分布筋的位置线。4.3.2根据设计图纸主筋、分布筋的方向，先绑扎主筋，后绑扎分布筋，每个交点均应绑扎。楼梯梁处，先绑梁后绑板筋，板筋要锚固到梁内，锚固长度见表1。4.3.3主筋接头数量及位置均要符合施工及验收规范要求，见表1。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室梁、顶板钢筋绑扎交底内容：4.4钢筋连接及搭接：地下一二层钢筋规格、锚固长度、箍筋弯钩长度见下表1表1钢筋规格（三级钢）锚固长度laE（mm）箍筋弯钩长度㎜搭接长度llE（50%）（㎜）机械连接错开距离（35d）㎜搭接错开距离1.3ll（mm）C30C30C302541d=10258752241d=9027702041d=8207001841d=7386301641d=6565601441d=5741408049181241d=4921206897871041d=410100574656841d=328804605254.5钢筋接头：依据《钢筋机械连接通用技术规程》JGJ107-2003规定：直螺纹接头在结构中任何部位均可使用；接头百分率在受拉区不大于50%；直螺纹接头在抗震建筑中尽量避开梁端及柱端箍筋加密区，不能避开时接头百分率不大于50%。4.6后浇带钢筋后浇带部位的构件钢筋不截断，且增设不少于原配筋50%的加强钢筋，伸入后浇带两侧各35d。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室梁、顶板钢筋绑扎交底内容：4.7梁上开洞节点加固示意图在梁跨中开不大于150的洞，在具体设计中未说明做法时，洞的位置应在梁跨中的2／3范围内，梁高的中间1／3范围内。洞边及洞上下的构造配筋见下图。梁开洞加固大样见下图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室梁、顶板钢筋绑扎交底内容：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室梁、顶板钢筋绑扎交底内容：5、钢筋工程质量保证措施5.1认真熟悉图纸，不发生材质、规格用错现象。5.2各种成品钢筋必须严格做到分别挂牌堆放整齐。5.3钢筋绑扎完隐检验收后，现场办理签证手续，再进行下道工序。5.4钢筋质量要求：钢筋表面必须清洁，钢筋规格、尺寸、锚固长度、搭接长度、接头位置必须符合要求，无缺扣、松扣、漏扣现象，钢筋绑扎的网眼尺寸、长度、宽度、受力钢筋间距、排距、箍筋间距、受力钢筋保护层、墙、柱、梁必须准确符合要求。洞口加筋满足要求。6、质量标准6.1主控项目6.1.1纵向受力钢筋的连接应符合设计要求；检查数量：全数检验检验方法：观察6.1.2在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ107、《钢筋焊接及验收规范》JGJ18的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合有关规程的规定；检查数量：按有关规程规定检查方法：检查产品合格证、接头力学性能试验报告。6.1.3钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。检查数量：全数检验检查方法：观察、钢尺检查审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室梁、顶板钢筋绑扎交底内容：6.2一般项目6.2.1钢筋接头宜在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯曲点的距离不应小于钢筋直径的10倍；检查数量：全数检验检查方法：观察、钢尺检查6.2.2在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ107、《钢筋焊接及验收规范》JGJ18的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合有关规程的规定；检查数量：全数检查检查方法：观察6.2.3纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d（d为纵向受力钢筋的较大直径）且不小于500mm，凡接头中点位于该连接区段长度内的接头均属于同一连接区段；纵向受力钢筋接在受拉区不宜大于50%。检查数量：在同一检验批内，对梁、柱应抽查接头数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间。检查方法：观察、钢尺检查6.2.4钢筋安装位置的偏差应符合表2规定：7、成品保护7.1成品钢筋：必须按照指定地点堆放，钢筋底部加垫200×200mm木方。7.2钢筋绑扎：墙体绑扎时必须搭设架子。板筋绑扎完成后，严禁再上面乱踩（尤其是小直径钢筋），以防钢筋变形，另外，采用模板上设马凳，上铺跳板，以便于人员行走。7.3当预埋套管及线管穿过时，应避开钢筋，严禁任意切割钢筋。7.4不得在受力钢筋上点焊任何预埋件，可采用绑扎附加钢筋，然后在附加钢筋上固定。7.5在混凝土浇筑过程中，派专人负责看护钢筋，泵管出料口不得直接对着插筋。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室梁、顶板钢筋绑扎交底内容：表2项次项目允许差值（mm）检查方法国家规范标准结构长城杯标准1绑扎骨架宽，高±5±5尺量长±10±102受力主筋间距±10±10尺量排距±5±5弯起点位置20±153箍筋，横向筋焊接网片间距±20±10尺量连续5个间距网格尺寸±20±104保护层厚度基础±10±5尺量柱，梁±5±3板，墙，壳±3±35钢筋电弧焊连接焊缝宽度≮0.7d—+0.1d、-0量规或尺量厚度≮0.3d—+0.2d、-0长度—+5、-06电渣压力焊焊包凸出钢筋表面≥4≥4尺量7不等强锥螺丝接头外露丝扣锥筒外露整扣1个≯1个目测锥筒外露半扣—≯3个8梁，板受力钢筋搭接锚固长度人支座、节点搭接—+10、-5尺量人支座、节点锚固—±59两端镦头的预应力钢丝束长度同一束钢丝长度≯5±5尺量同一组钢丝长度≯2±210无粘结筋位置垂直偏差板内±5±5尺量梁内±10±511预应力筋承压板中心线位置—3尺量垂直度—0审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。'
