长城杯技术交底——地下室墙体、柱钢筋绑扎技术交底

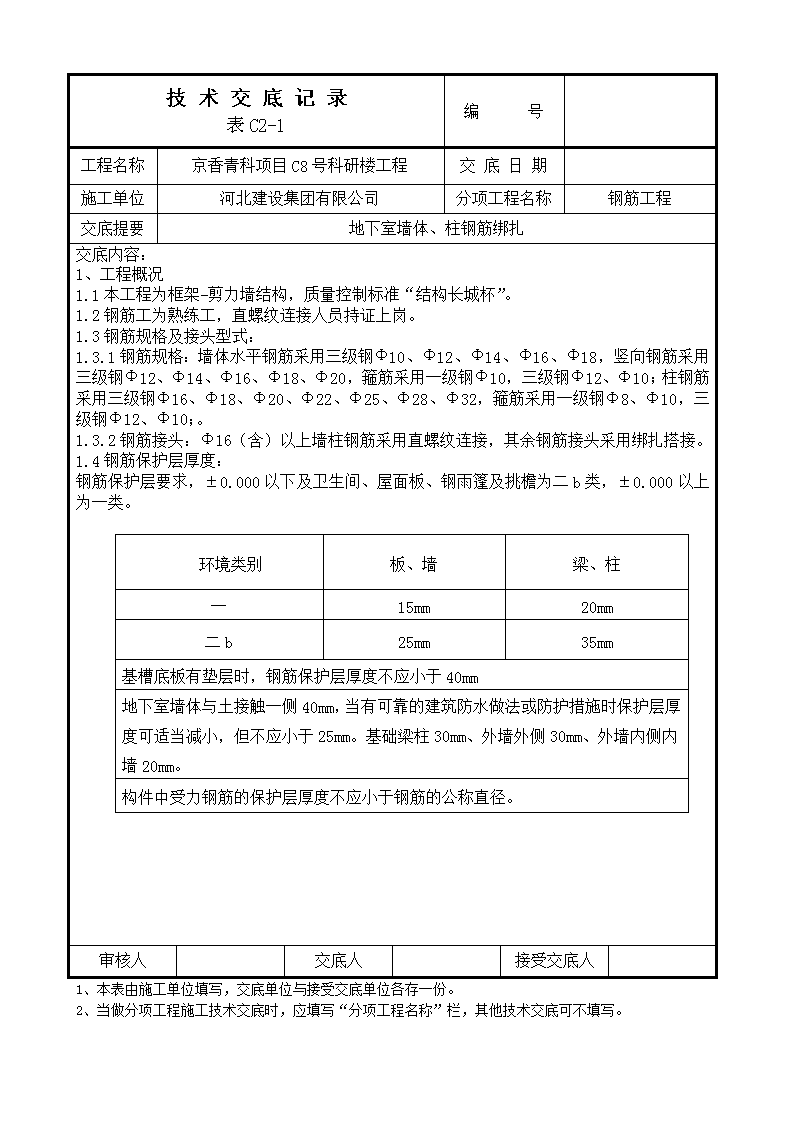

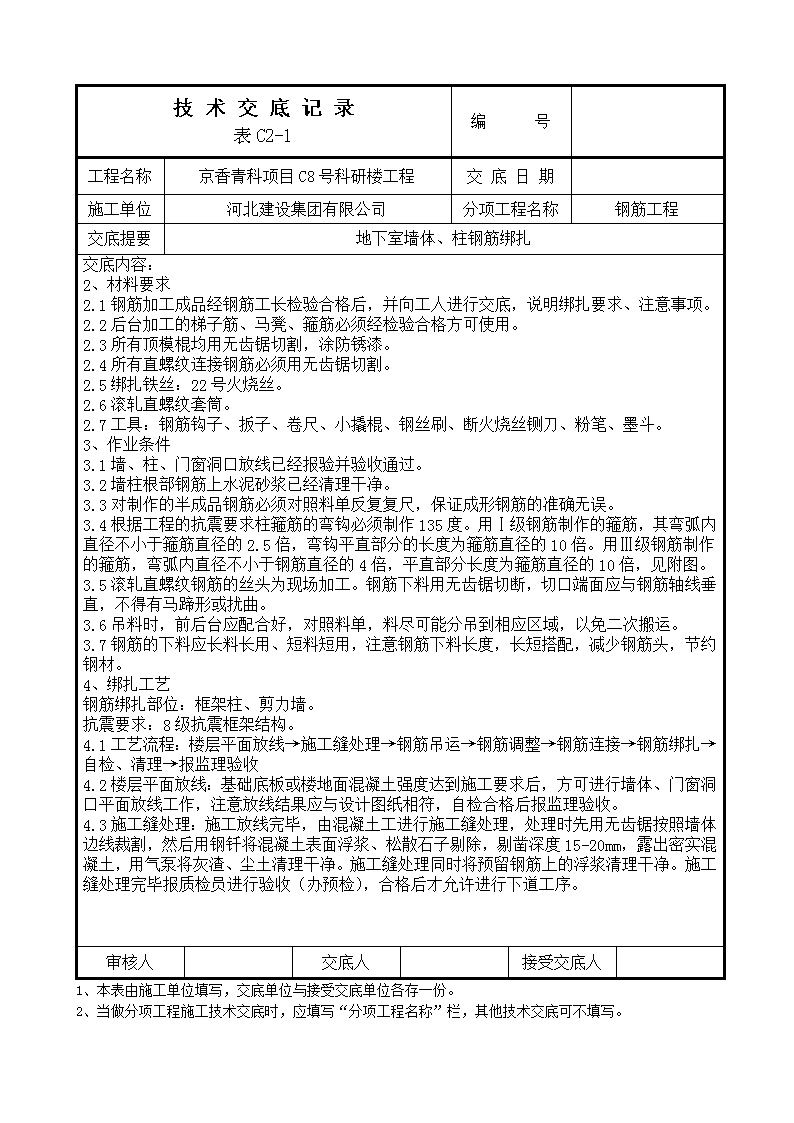

'技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室墙体、柱钢筋绑扎交底内容：1、工程概况1.1本工程为框架-剪力墙结构，质量控制标准“结构长城杯”。1.2钢筋工为熟练工，直螺纹连接人员持证上岗。1.3钢筋规格及接头型式：1.3.1钢筋规格：墙体水平钢筋采用三级钢Ф10、Ф12、Ф14、Ф16、Ф18，竖向钢筋采用三级钢Ф12、Ф14、Ф16、Ф18、Ф20，箍筋采用一级钢Ф10，三级钢Ф12、Ф10；柱钢筋采用三级钢Ф16、Ф18、Ф20、Ф22、Ф25、Ф28、Ф32，箍筋采用一级钢Ф8、Ф10，三级钢Ф12、Ф10；。1.3.2钢筋接头：Ф16（含）以上墙柱钢筋采用直螺纹连接，其余钢筋接头采用绑扎搭接。1.4钢筋保护层厚度：钢筋保护层要求，±0.000以下及卫生间、屋面板、钢雨篷及挑檐为二b类，±0.000以上为一类。环境类别板、墙梁、柱一15mm20mm二b25mm35mm基槽底板有垫层时，钢筋保护层厚度不应小于40mm地下室墙体与土接触一侧40mm，当有可靠的建筑防水做法或防护措施时保护层厚度可适当减小，但不应小于25mm。基础梁柱30mm、外墙外侧30mm、外墙内侧内墙20mm。构件中受力钢筋的保护层厚度不应小于钢筋的公称直径。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室墙体、柱钢筋绑扎交底内容：2、材料要求2.1钢筋加工成品经钢筋工长检验合格后，并向工人进行交底，说明绑扎要求、注意事项。2.2后台加工的梯子筋、马凳、箍筋必须经检验合格方可使用。2.3所有顶模棍均用无齿锯切割，涂防锈漆。2.4所有直螺纹连接钢筋必须用无齿锯切割。2.5绑扎铁丝：22号火烧丝。2.6滚轧直螺纹套筒。2.7工具：钢筋钩子、扳子、卷尺、小撬棍、钢丝刷、断火烧丝铡刀、粉笔、墨斗。3、作业条件3.1墙、柱、门窗洞口放线已经报验并验收通过。3.2墙柱根部钢筋上水泥砂浆已经清理干净。3.3对制作的半成品钢筋必须对照料单反复复尺，保证成形钢筋的准确无误。3.4根据工程的抗震要求柱箍筋的弯钩必须制作135度。用Ⅰ级钢筋制作的箍筋，其弯弧内直径不小于箍筋直径的2.5倍，弯钩平直部分的长度为箍筋直径的10倍。用Ⅲ级钢筋制作的箍筋，弯弧内直径不小于钢筋直径的4倍，平直部分长度为箍筋直径的10倍，见附图。3.5滚轧直螺纹钢筋的丝头为现场加工。钢筋下料用无齿锯切断，切口端面应与钢筋轴线垂直，不得有马蹄形或扰曲。3.6吊料时，前后台应配合好，对照料单，料尽可能分吊到相应区域，以免二次搬运。3.7钢筋的下料应长料长用、短料短用，注意钢筋下料长度，长短搭配，减少钢筋头，节约钢材。4、绑扎工艺钢筋绑扎部位：框架柱、剪力墙。抗震要求：8级抗震框架结构。4.1工艺流程：楼层平面放线→施工缝处理→钢筋吊运→钢筋调整→钢筋连接→钢筋绑扎→自检、清理→报监理验收4.2楼层平面放线：基础底板或楼地面混凝土强度达到施工要求后，方可进行墙体、门窗洞口平面放线工作，注意放线结果应与设计图纸相符，自检合格后报监理验收。4.3施工缝处理：施工放线完毕，由混凝土工进行施工缝处理，处理时先用无齿锯按照墙体边线裁割，然后用钢钎将混凝土表面浮浆、松散石子剔除，剔凿深度15-20mm，露出密实混凝土，用气泵将灰渣、尘土清理干净。施工缝处理同时将预留钢筋上的浮浆清理干净。施工缝处理完毕报质检员进行验收（办预检），合格后才允许进行下道工序。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室墙体、柱钢筋绑扎交底内容：4.4钢筋吊运：放线工作结束后，应吊运钢筋就位，并摆放整齐，钢筋吊运时应注意安全，防止钢筋大幅度摆动，钢筋吊至绑扎现场底部要加设垫木。4.5钢筋调整：外露墙体、暗柱钢筋的位置、保护层厚度、间距，钢筋发生位移按以下要求进行调整，在墙体边线以内按1：6打弯处理，在墙体边线以外必须在混凝土板内处理按1：6调整。4.6钢筋连接及搭接：地下一二层(一、二级抗震)钢筋规格、锚固长度、箍筋弯钩长度见下表1钢筋规格（三级钢）锚固长度laE㎜箍筋弯钩长度㎜搭接长度llE（50%）㎜机械连接错开距离（35d）㎜搭接错开距离1.3LlC60C30C60C30C60C303238d=121645d=144011202838d=106445d=12609802534d=85041d=10258752234d=74841d=9027701834d=61241d=7386301634d=54441d=6565601434d=47641d=5741406678047659181234d=40841d=4921205726896567871034d=34041d=410100476574546656834d=27241d=32880381460437525审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室墙体、柱钢筋绑扎交底内容：4.7框架柱钢筋绑扎4.7.1绑扎前先调直理顺柱预留竖筋，对于局部的偏位钢筋按1:6（水平位移1时，竖向钢筋弯曲段长度为7）并打弯调整到位。然后连接上部接筋。4.7.2柱箍筋：4.7.2.1第一根箍筋50㎜起步；4.7.2.2箍筋弯钩的弯折角度均为135度，弯钩平直部分的长度见表1；4.7.2.3在柱竖筋上画箍筋位置线，然后从上往下采用缠扣法绑扎；4.7.2.4箍筋的接头应沿竖筋交错布置绑扎，箍筋与主筋要垂直，绑扎丝头应向里；4.7.2.5箍筋加密区高度取柱长边尺寸、楼层柱净高/6、500㎜三者最大值。4.7.3采用机械连接，接头百分率不大于50%，接头错开距离见表1。4.7.4柱纵向受力钢筋锚固长度见表1。4.7.5柱变截面处纵筋构造见下图：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室墙体、柱钢筋绑扎交底内容：4.8剪力墙、暗柱钢筋绑扎剪力墙的绑扎顺序是先绑扎暗柱，后绑扎过梁，最后绑扎墙。4.8.1绑扎前先调直理顺柱预留竖筋，对于局部的偏位钢筋按1:6（水平位移1时，竖向钢筋弯曲段长度为7）并打弯调整到位。4.8.2起步筋要求：4.8.2.1暗柱边第一根墙筋距离柱边50㎜；4.8.2.2墙第一根水平筋距离砼板面50㎜；4.8.2.3暗柱第一根箍筋距砼楼面30㎜（暗柱箍筋与墙水平筋错开20㎜）；4.8.3墙体竖筋搭接处要求4.8.3.1搭接长度按表1，搭接处至少三根水平筋，绑扎范围不少于三扣，墙体立筋50%错开，其错开距离不小于相邻接头中心到中心1.3倍搭接长度。4.8.3.2墙体水平筋节点要求相邻绑扎接头错开。拉钩安装时配以双F卡。4.8.4竖向梯子筋4.8.4.1采用比墙筋大一个规格的钢筋制作，以代替竖筋。4.8.4.2顶模筋长度为墙厚减去2㎜。4.8.4.3顶模筋自立筋至端头的长度为水平筋保护层加水平筋直径减1㎜，保护层见上表，顶模筋的数量为3根。顶模筋端头磨平并刷好防锈漆。4.8.4.4非顶模筋每侧的长度为水平筋直径。4.8.4.5每段墙竖向梯子筋设置数量要求间距2000㎜，每段墙2个或2个以上，要求同一标高，绑扎到位。4.8.5水平梯子筋要求4.8.5.1采用短料钢筋制作。4.8.5.2水平梯子筋按图制作并符合该段墙的钢筋间距，专墙专用。要控制高度，并绑扎到位。4.8.5.3墙体筋绑扎时设在墙模板口以上300㎜，并绑扎到位。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室墙体、柱钢筋绑扎交底内容：水平定位筋（双F卡），卡中间距离根据墙筋规格而定审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室墙体、柱钢筋绑扎交底内容：4.8.6柱的定距框：要求制作标准，绑扎牢固。4.8.7保护层要求4.8.7.1柱梁垫块符合保护层厚度，保护层厚度见表1。4.8.7.2垫块设置间距600*600呈梅花形布置。4.8.7.3柱筋垫块设置在主筋上，墙筋垫块设置在墙体水平筋上。4.8.8对箍筋的要求4.8.8.1箍筋必须平行，弯钩角度为135度。4.8.8.2平直部分长度10d（见表1），且两根长短一致。4.8.8.3弯心符合主筋直径，与主筋绑扎到位。4.8.8.4箍筋的四个角在同一水平面上。4.8.8.5绑扎牢固，不丢扣、不松扣。4.8.8.6柱箍筋开口分别设在四个角。4.8.8.7箍筋间距及加密间距符合设计要求。4.8.8.8单支箍筋按图纸要求设置，弯钩135度，平直长度为10d（长度见表1）。4.8.9洞口加筋要求见下图。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室墙体、柱钢筋绑扎交底内容：箍筋弯钩审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室墙体、柱钢筋绑扎交底内容：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室墙体、柱钢筋绑扎交底内容：图5.4-1剪力墙竖向钢筋搭接或机械连接接头位置示意图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室墙体、柱钢筋绑扎交底内容：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室墙体、柱钢筋绑扎交底内容：5、钢筋工程质量保证措施5.1认真熟悉图纸，不发生材质、规格用错现象。5.2各种成品钢筋必须严格做到分别挂牌堆放整齐。5.3钢筋绑扎完隐检验收后，现场办理签证手续，再进行下道工序。5.4钢筋质量要求：钢筋表面必须清洁，钢筋规格、尺寸、锚固长度、搭接长度、接头位置必须符合要求，无缺扣、松扣、漏扣现象，钢筋绑扎的网眼尺寸、长度、宽度、受力钢筋间距、排距、箍筋间距、受力钢筋保护层、墙、柱、梁必须准确符合要求。洞口加筋满足要求。6、质量标准6.1主控项目6.1.1纵向受力钢筋的连接应符合设计要求；6.1.2在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ107的规定对钢筋机械连接接头的外观进行检查，其质量应符合有关规程的规定；6.1.3钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。6.2一般项目6.2.1钢筋接头宜在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。6.2.2在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ107的规定对钢筋机械连接接头的外观进行检查，其质量应符合有关规程的规定；6.2.3当受力钢筋采用机械连接接头时，设置在同一构件内的接头宜相互错开，纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d（d为纵向受力钢筋的较大直径）且不小于500mm，凡接头中点位于该连接区段长度内的接头均属于同一连接区段。纵向受力钢筋接头百分率应符合设计要求；当无设计要求时，应符合下列规定：6.2.3.1在受拉区不宜大于50%；6.2.3.2接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于50%；6.2.4同一构件中相邻纵向受力钢筋的绑扎接头接头位置应相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。钢筋绑扎搭接接头连接区段的长度为1.3ll（ll为搭接长度）。同一连接区段内，纵向受力钢筋接头百分率应符合设计要求；当无设计要求时，应符合下列规定：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室墙体、柱钢筋绑扎交底内容：6.2.4.1对于梁类、板类及墙类构件，不宜大于25%；6.2.4.2对于柱类构件不宜大于50%；6.2.4.3当工程中确有必要增大接头面积百分率时，对梁类构件，不应大于50%；对其他构件，可根据实际情况放宽。6.2.5在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时应符合下列规定：6.2.5.1箍筋直径不应小于搭接钢筋较大直径的0.25倍；6.2.5.2受拉搭接区段的箍筋间距不应大于钢筋较小直径的5倍，且不应大于100mm；6.2.5.3受压搭接区段的箍筋间距不应大于钢筋较小直径的10倍，且不应大于200mm；6.2.5.4当柱中纵向受力钢筋大于25mm时，应在搭接接头两个端面外100mm范围内各设置两个箍筋，其间距宜为50mm6.3允许偏差见附表7、成品保护7.1成品钢筋：必须按照指定地点堆放，钢筋底部加垫200×200mm木方。7.2钢筋绑扎：墙体绑扎时必须搭设架子。板筋绑扎完成后，严禁再上面乱踩（尤其是小直径钢筋），以防钢筋变形，另外，采用模板上设马凳，上铺跳板，以便于人员行走。7.3当预埋套管及线管穿过时，应避开钢筋，严禁任意切割钢筋。7.4不得在受力钢筋上点焊任何预埋件，可采用绑扎附加钢筋，然后在附加钢筋上固定。7.5在混凝土浇筑过程中，派专人负责看护钢筋，泵管出料口不得直接对着插筋。审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要地下室墙体、柱钢筋绑扎交底内容：项次项目允许差值（mm）检查方法国家规范标准结构长城杯标准1绑扎骨架宽，高±5±5尺量长±10±102受力主筋间距±10±10尺量排距±5±5弯起点位置20±153箍筋，横向筋焊接网片间距±20±10尺量连续5个间距网格尺寸±20±104保护层厚度基础±10±5尺量柱，梁±5±3板，墙，壳±3±35钢筋电弧焊连接焊缝宽度≮0.7d—+0.1d、-0量规或尺量厚度≮0.3d—+0.2d、-0长度—+5、-06电渣压力焊焊包凸出钢筋表面≥4≥4尺量7不等强锥螺丝接头外露丝扣锥筒外露整扣1个≯1个目测锥筒外露半扣—≯3个8梁，板受力钢筋搭接锚固长度人支座、节点搭接—+10、-5尺量人支座、节点锚固—±59两端镦头的预应力钢丝束长度同一束钢丝长度≯5±5尺量同一组钢丝长度≯2±210无粘结筋位置垂直偏差板内±5±5尺量梁内±10±511预应力筋承压板中心线位置—3尺量垂直度—0审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。'
