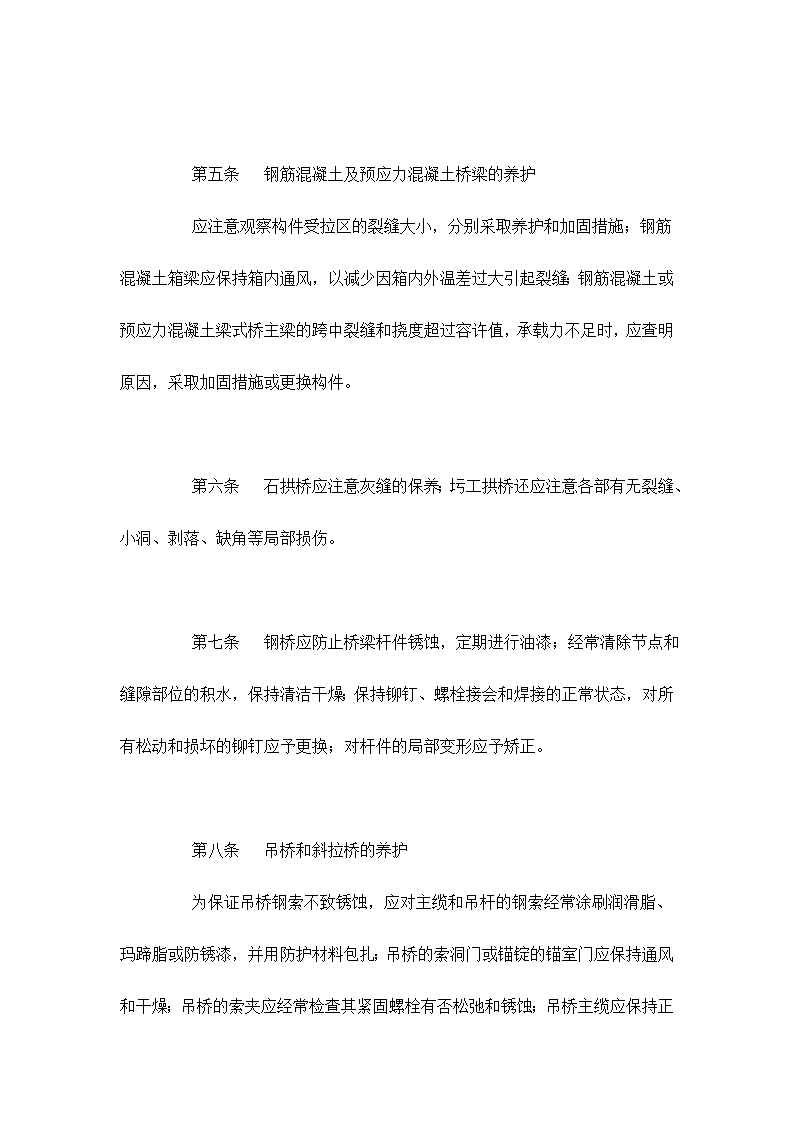

'南充市公路桥梁养护管理工作制度实施细则（试行） 第一章      桥梁养护制度     第一条 桥梁的养护应按部颁《公路养护技术规范》要求进行。     第二条 特大型桥梁所在地公路养护部门应专设桥梁管理所（班）对其进行养护管理。     第三条 桥梁构造物的养护，应符合载重等级要求，保证车辆安全通行。     第四条 桥面系的养护    桥梁栏杆、路灯、标志标线、缘石应经常保持完好状态；伸缩缝应经常养护，清除缝内沉积物，拧紧螺栓，使其发挥正常作用；泄水管、排水槽如有堵塞，应及时疏通，随时保持流水畅通；桥面应保持整洁，桥面铺装出现破损时应将其及时修复。      第五条 钢筋混凝土及预应力混凝土桥梁的养护    应注意观察构件受拉区的裂缝大小，分别采取养护和加固措施；钢筋混凝土箱梁应保持箱内通风，以减少因箱内外温差过大引起裂缝；钢筋混凝土或预应力混凝土梁式桥主梁的跨中裂缝和挠度超过容许值，承载力不足时，应查明原因，采取加固措施或更换构件。     第六条 石拱桥应注意灰缝的保养；圬工拱桥还应注意各部有无裂缝、小洞、剥落、缺角等局部损伤。     第七条 钢桥应防止桥梁杆件锈蚀，定期进行油漆；经常清除节点和缝隙部位的积水，保持清洁干燥；保持铆钉、螺栓接会和焊接的正常状态，对所有松动和损坏的铆钉应予更换；对杆件的局部变形应予矫正。     第八条 吊桥和斜拉桥的养护     为保证吊桥钢索不致锈蚀，应对主缆和吊杆的钢索经常涂刷润滑脂、玛蹄脂或防锈漆，并用防护材料包扎；吊桥的索洞门或锚锭的锚室门应保持通风和干燥；吊桥的索夹应经常检查其紧固螺栓有否松弛和锈蚀；吊桥主缆应保持正常位置，各索股力录受力均匀；斜拉桥的斜拉索两端锚固处及锚头、拉索出口密封处，发现有漏水、积水和脱漆、锈蚀时，应及时处治。     第九条 桥梁支座的养护    各部应保持完整、清洁，保证梁跨自由伸缩。对滚动支座的滚和面应每年涂一次润滑油；固定支座应注意锚栓的紧固程度，及时拧紧接合螺栓。     第十条 桥梁墩台和基础的养护    桥梁上下游不小于50m和不大于50Om范围内的河床应适时进行疏浚；对基础冲空、混凝土表面发生剥落应进行修补；圬工砌体镶面部分严重风化和损坏的应予更换。     第十一条 对三、四类桥梁应及时安排大、中修，避免病害扩展、延伸。     第十二条 对五类桥梁应及时安排进行检测鉴定，制定处治方案，如需重建应提前开展前期工作。  第二章 桥梁检查制度     第十三条 桥梁检查分经常检查、定期检查和特殊检查。    一、经常检查：主要对桥面设施和桥台附属构造物的技术状况进行日常检查。及时发现缺损进行小修保养工作。    二、定期检查：按规定周期，对桥梁主体结构及其附属构造物的技术状况进行定期跟踪的全面检查。主要检查各部件的功能是否完善有效、构造物是否合理可用。发现需要大、中修、改善或限制交通的桥梁缺损状况，同时检查小修保养状况。    三、特殊检查分为应急检查和专门检查。    （一）应急检查：当桥梁遭受洪水、流冰、漂流物、船舶撞击。滑坡、地震、风灾和载重车辆自行通过等自然灾害或事故后，应立即对结构作详细检查。查明破损状况。采取应急措施，尽快恢复交通。    （二）专门检查：对进一步需要判明损坏原因、缺损程度或使用能力的桥梁，要求针对病害进行专门的现场试验检测、验算与分析等鉴定工作，以便采取有效的养护措施。    四、检查的方法：    （一）经常检查，主要应用常规工具和目测评定。     （二）定期检查，主要依靠常规工具和目测评定，并以较先进的工具和方法作补充。    （三）特殊检查，采取较先进的技术和设备进行，同时以目测评定作辅助。    （四）桥梁检查中主要应用无破损评定技术，部分破坏或破坏技术仅在特殊情况下应用。     第十四条 经常检查    一、桥梁的经常检查也叫一般检查，可和桥梁的小修保养工作结合进行。根据桥梁技术状况的不同，可每月至三个月检查一次，汛期应加强检查。    二、经常检查要如实记录，填写“桥梁经常检查记录表”（见表一）。现场必须认真登记检查项目的缺损类型，估计缺损范围及养护工作量，提出相应的小修保养措施，编制辖区内的桥涵养护饲。修保养）计划。    三、经常检查中发现桥梁重要部件存在明显缺损达到三、四、五类技术状况的病害，应向上一级专职桥梁养护工程师提出定期检查计划报告，并根据病害的不同情况进行处理。 桥梁经常检查记录                                              填表单位                                                表一（县级公管理机构名称）路线编码 路线名称 桥位桩号 （县级公管理机构名称）桥梁编码 桥梁名称 养护单位 部件名称缺损类型缺损范围 桥面铺装   桥头跳车   伸缩缝   泄水孔   桥面清洁   人行道、缘石   栏杆、护栏   照明、灯柱   翼 墙   锥 坡   桥头排水沟   桥头人行台阶   其 它   负责人 记录人 检查日期 （桥梁技术状况分类评定标准见附录一）     四、经常检查的项目和内容：    （一）桥面铺装是否平整，有无裂缝、程度如何，局部坑槽、沉陷、波浪、碎边、混凝土剥离是否产生、渗漏，钢筋是否产生锈蚀，桥头有无跳车。    （二）桥面泄水管是否堵塞或破损。    （三）桥面是否清洁，有无杂物堆积，杂草蔓生。     （四）伸缩缝是否堵塞卡死，支座位置是否正确、灵活，联接部件有无松动、局部破损。    （五）人行道、缘石、栏杆、扶手和引道护栏（柱）有无撞坏、断裂、松动、错位、缺件、剥落、锈蚀等。    （六）河床是否受到冲刷而降低。    （七）墩台的基础是否受到冲刷变形、下沉。    （八）墩台是否受到船只撞击等。    （九）翼墙（侧墙、耳墙）有无开裂、风化剥落和异常变形。    （十）锥坡、护坡有无局部塌陷，铺砌而是否塌陷、缺损，有无垃圾成堆、灌木杂草丛生现象。桥头排水沟和行人台阶是否完好。    （十一）交通信号、标志、标线、照明设施是否完好。    （十二）其它显而易见、达到三、四、五类技术状况的损坏或病害。     第十五条 定期检查    一、定期检查也称详细检查，要较详细地检查桥梁结构各部位的使用状况。定期检查也是桥梁养护管理系统中，采集结构技术状况动态数据的工作，为评定桥梁使用功能、制定养护计划提供基本数据。     二、定期检查必须接近和进入各部件仔细检查其功能及材料的缺损情况。并在现场完成下列工作：    （一）现场校核桥梁基本数据（梁基本状况卡片见附录二）。    （二）当场填写“桥梁定期检查数据表”（表二），记录各部件缺损状况并作出技术状况评分。    （三）实地判断缺损原因，估定维修范围及方式。    （四）对难以判断损坏原因和程度的部件，提出特殊检查（专门检验）的要求。    （五）对损坏严重、危及安全运行的危险桥梁以及废桥，提出暂时限制交通和报废的建议。    （六）根据桥梁的技术状况，确定下次检查时间。    三、定期检查的时间根据桥梁的不同情况规定    （一）新建桥梁交付使用一年后，进行第一次全面检查。    （二）桥梁定期检查周期一般为三年。桥梁检查工程师可视被检桥梁技术状况确定每1－5年检查一次。    （三）非永久性桥梁每年检查一次。    （四）根据下级桥梁养护工程师报告，在经常检查中发现的重要部（构）件病害状况为三、四、五类的桥梁，应立即安排一次检查。 定期检查工作应按规范程序进行。定期检查工作流程如图一所示。 桥梁定期检查数据填表单位                                                                表二（县级公路管理机构名称）  1、路线编码 2、路线名称 3、桥位桩号 4、桥梁编码 5、桥梁名称 6、下穿通道名 7、桥长（m） 8、主跨结构 9、最大跨径(m) 10、管养单位 11、建成年月 12、上次大、中修日期 13、上次检查日期 14、本次检查日期 15、气候 16、部件号17、部件名称18、评分（0－5）19、特别检查20、维修范围21、维修方式22、维修时间23、费用（元）1翼墙      2锥坡      3桥台及基础      4桥墩及基础      5地基冲刷      6支座      7上部承重构件      8桥面铺装      9伸缩缝      10人行道      11栏杆、护栏      12照明、标志      13排水设施      14调治构造物      15其他       24、总体状况评定等级 25、全伍清洁关况评分 26、保养、小修状况评分 27、经常性养护建议28、记录人 29、负责人 30、下次检查时间 31、缺损说明部件号部件名称缺损位置缺损状况（类型、性质、）范围、程度）照片或简图（编号／年）1翼墙、耳墙   2锥坡、护坡   3桥台及基础   4桥墩及基础   5地基冲刷   6支座   7上部主要承重构件   8上部一般承重部件   9桥面铺装   10桥头跳车   11伸缩缝   12人行道   13栏杆、护栏   14照明、标志   15排水设施   16调治构造物   17其他        四、为了利于判断桥梁可能产生的病害原因。必须在结构正常状况时设置永久性控制检测点。控制检测项目见表三。     （一）新建桥梁交付使用前，公路管理机构应率先在竣工测量时设置便于检验复测的控制检测点，大、中桥和特大桥必须设置永久性控制检测点。测点的编号位置（表明距离、标高和地物特征）和竣工测量数据，均应在竣工图上标明，作为验收文件中必要的竣工资料予以归档。    （二）没有设置永久性控制点的既有大、中和特大桥梁，应在定期检查时按规定补设。测点的布设和首次检测的时间及数据等，应按竣工资料的要求予以归档。 桥梁永久性控制检测项目表三 检测项目检测点检测方法1墩、台身、索塔锚锭的里程墩、台身底部（距地面或常水位0.5-2M内）、桥台侧墙尾部项面和 锚锭的上、下游两侧各1－2点水准仪2墩、台身、索塔倾到度墩、台身底部（距地面或常水位0.5-2M内）上下游两侧各1－2点垂线法或测斜仪3桥面高度沿车行道两边（近缘石处），按每孔中、L/4、支点等不少于5个位置（l0个点）。测点应固着于桥面上水准仪4拱桥桥台、吊桥锚锭水平位移在拱座、锚锭的上、下游两侧各1点经纬仪 说 明 ①上下行分离式桥按两座桥分别设点②倾斜度测点应用上下相距0.5-1m的两点标记检测③永久性测点宜用统一规格的圆头锚钉和在铝板上用钢印编号。或靠地固着于被测部件上④所有测点的位置和编号，以及检测数据必须在桥梁总体图和数据表中注明，并归档     （三）桥梁结构维修、加固或改善工程竣工后，必须保持原有的永久性控制检测点，并重新检测一次。    （四）桥梁的永久性控制检测点要牢固可靠，应按永久性测量标志设定。当与国家大地测量同联络困难时，可建立本桥相对独立的基准测量系统。     五、桥跨结构应首先观察有否异常变形振动或摆动。如：上部结构竖曲线是否平顺，拱轴线变位状况，桥跨有否异常的竖向振动或横向摆动等状况；然后检查各部件的技术状况，查找异常原因。六、墩台与基础的检查包括：    （一）有否滑动、倾斜、下沉或冻拔。    （二）台背填土有无沉降、裂缝或挤压隆起。    （三）混凝土墩台及帽梁有无冻胀、风化、腐蚀、开裂、剥落、露筋等，空心墩的水下通水洞是否堵塞。    （四）石砌墩台有否砌块断裂、通缝脱开、变形，砌体泄水孔是否堵塞，防水层是否损坏。    （五）墩台顶面是否清洁，有无泥土杂物堆积、滋生草木，伸缩缝处是否漏水。    （六）基础下是否发生不许可的冲刷或淘空现象。扩大基础的地基有无侵蚀；桩基顶段在水位涨落、干湿交替变化处有无磨损、颈缩。露筋，有无环状冻裂，有免受到污水、咸水或生物的腐蚀。    七、支座主要检查功能是否完好，组件是否完好、清洁，有无断裂、错位和脱空现象。各种支座的检查，应包括下列内容：    （一）简易支座的油毡是否老化、破裂或失效。     （二）钢板滑动支座和弧形支座是否干涩、锈蚀。    （三）摆柱支座各组件相对位置是否准确，受力是否均匀。    （四）四氟板支座是否脏污、老化。    （五）橡胶支座是否老化、变形。    （六）盆式橡胶支座的固定螺栓有否剪断，螺母是否松动。    （七）辊轴支座的辐轴是否出现不允许的爬动、歪斜。    （八）摇轴支座的辊轴是否倾斜。    （九）活动支座是否灵活，实际位置是否正常。    （十）支承垫石是否破碎。    八、钢筋混凝土和预应力混凝土桥跨结构的检查包括：    （一）混凝土有无裂缝、渗水、表面风化、剥落、露筋和钢筋锈蚀，有无活性骨料硅碱反应引起的整体龟裂现象。    （二）预应力钢束锚固区段混凝土有无开裂，沿预应力筋的混凝土表面有无纵向裂缝。    （三）梁（板）式结构主要检查梁（板）跨中、支点、变截面处、悬臂端牛腿或中间铰部位，刚构和桁架结构主要检查刚构固结处和桥梁节点部位的混凝土开裂和钢筋锈蚀等缺损状况。    （四）装配式梁桥应注意联结部位的缺损状况。      1、组合梁的桥面板与梁的结合部位；以及桥面板之间的接头处混凝土有无开裂、渗水。     2、梁（板）接缝混凝土有无开裂和钢筋锈蚀。     3、横向联结构件有否开裂，连接钢板的焊缝有无锈蚀、断裂，边梁有否横移或向外倾斜。    （五）搭桥主要检查主拱圈的拱脚、L/4、3L/4、拱顶和拱上结构的变形，以及混凝土开裂与钢筋锈蚀等缺损状况。    1、拱上立柱（或立墙）上下端、盖梁和横系梁的混凝土有无开裂、剥落、露筋和锈蚀。下承式拱桥的吊杆上下锚固区的混凝土有无开裂、渗水，吊杆锚头队近有否锈蚀现象。    2、双曲拱桥应注意拱间横向联结拉杆是否松动或断裂，拱波与拱肋结合处是否脱裂，拱波之间砂浆有否松散脱落，拱波预是否开裂、渗水等。九、圬工拱桥的检查包括：    （一）主拱圈有否变形、灰缝松散脱落、渗水，砌块有无断裂、脱落，拱铰功能是否正常。    （二）实腹拱的侧墙与主拱圈间有无脱落，侧墙有无变形，拱上填土有无沉陷或开裂。    （三）空腹拱的小拱有否变形、错位，立墙或立柱有无倾斜、开裂。     （四）砌体表面有无苔藓，砌缝有否滋生草木。    十、钢桥的检查包括；    （一）构件（特别是受压构件）是否扭曲变形、局部损伤。    （二）铆钉和螺栓有无松动、脱落或断裂，节点是否滑动错裂。    （三）焊缝边缘（热影响区）有无裂纹或脱开。    （四）油漆层有否裂纹、起皮、脱落，构件是否属蚀生锈。    十一、吊桥和斜拉桥的检查包括：    （一）主梁按相应的预应力混凝土或钢结构的要求进行检查。    （二）索塔有无异常的沉降、倾斜，柱身、横系梁和锚固区有否开裂、渗水和锈蚀。    （三）吊桥锚链及锚杆有否异常的拨动滑移，锚锭混凝土有无开裂、渗水，锚（洞）室内的锚杆、主索锚固段和散索鞍等部件有否锈蚀、断裂。    （四）吊杆、拉索的两端锚固部位，包括索端及锚头、主梁锚固构造有否浸水、锈蚀和开裂，吊杆上端与主缆联接的索夹（箍）紧固螺栓有否松弛和锈死。    （五）主缆、吊杆和拉索的防护层有否破损、老化和漏水。    （六）斜拉桥索颤震是否明显，减震措施是否失效。     十二、木桥主要检查木构件有无腐朽、顺纹张裂和磨损，各部分结合点、榫头和支承处有否松劲，螺栓、铁箍、垫圈和铁钉等联接紧固件有否松动、脱落、缺件或锈死。    十三、翼墙、侧墙、耳墙有否开裂、倾斜、滑移、沉陷等降低或丧失挡土能力。锥坡、护坡有否冲刷、滑坍、沉陷等现象，造成坡顶高度显著下降。    十四、桥面系构造的检查包括：    （一）桥面铺装的小修情况保养，有无严重的裂缝（龟裂、纵横裂缝）、坑槽、波浪、桥头跳车、防水层漏水。    （二）视缩缝是否小修无效、严重破损、脱落、漏水、跳车。    （三）人行道构件、栏杆的护栏的保养小健情况，有无撞坏、断裂、错位、缺件、剥落、锈蚀等。    （四）桥面横坡、纵坡是否顺适，有无积水，泄水管是否完好、畅通；桥头排水沟功能是否完好，锥坡有否冲沟。    （五）桥上交通信号、标志、标线、照明设施有否腐蚀，老化需要更换，是否适用。    十五、调治构造物是否适用，有无水毁、损坏，河床是否变迁，有无漂流物堵塞现象；是否需要改善或增设调治构造物。     十六、桥梁检查中发现的各种缺损均应用油漆将其范围及日期标记清楚。发现三、四、五类的严重缺损和难以判明损坏原因及程度的．病害，应照相记录，并附说明病害状况。    十七、桥梁各部件技术状况的评定方法如下：    （一）根据缺损程度（大小、多少或轻重）、缺损时结构使用功能的影响程度（无、小、大）和缺损发展变化状况（趋向稳定、发展缓慢、发展较快）等三个方面，以累加评分方法对各部件缺损状况作出等级评定。评定方法见表四。    （二）重要部件（如墩台与基础、上部承重构件、支座）以其中缺损最严重的构件评分，其它部件，根据多数构件缺损状况评分。    （三）全桥总体技术状况等级评定，宜采用考虑桥梁各部件权重的综合评定方法，亦可以重要部件最差的缺损状况评定。推荐的各部件权重，见表五。    各县可根据本辖区的环境条件和养护要求，采用专家评估法确定各部件的权重。 桥梁部件缺损状况评定方法     表四 缺损程度 组合评定标度缺损状况及标度程度小→大 少→多轻度→严重严重→报废标度0123缺损对结构使用功能有影响程度无、不重要小、次要大、重要重要、报废01230          1 21          2 32          3 4 2 3 4 5经上两项评定组合标度 012345缺损发展变化状况的修正趋向稳定发展缓慢经展较快-10+1012301234123456最终评定标准0123456桥梁技术状况分类完良较较坏危报好好好差的险废 一 二 三 四五类 类 类 类类“0”表示完好状态，或设置没有设置的构造部件，如调治构造物。“5表示危险状态，或表示无设置，而调查表明需要补设部件。“6”表示报废状态，表示重要部件已无修复价值。推荐的桥梁各部件权重及综合评定方法表五   部件部件名称权重Wi桥梁技术状况评定办法1234567891011翼墙、耳墙锥坡、护坡桥台及基础桥墩及基础地基冲刷支座上部主要承重构件上部一般承重部件桥面铺装11232483205133(1) 综合评定采用下列算式：Dr＝100－nΣRiWi/5I=1   121314151617桥头跳车伸缩缝人行道栏杆、护栏照明、标志排水设施调治构造物其它111131式中Ri-按表中方法对各部件的评定标度(0－5)；   Wi-各部件权重。Σwi=100；   Dr-全桥结构技术状况评分(0-100)，评分高表示结构状况好，缺损少。(2) 评定分数采用下列界限： Dr≥88       一类 88>Dr≥60    二类 60>Dr≥40    三类 40>Dr        四类、五类 Dr≥60的桥梁，并不排除其中有评定标度Ri≥3部件，仍有维修的要求。     十八、桥梁技术状况评定等级，分为一类、二类、三类、四类、五类。桥梁总体及部件状况评定标准见附录一。    十九、梁、拱、墩台的恒载裂缝最大限值规定如表六。裂缝超过表列数值时应进行修补，以保证结构的耐久性。 裂 缝 限 值                 表六   结构类型裂缝部位允许最大缝宽(mm)其他要求钢筋混凝土梁主筋附近双向裂缝0.25 腹板斜向裂缝0.30 组合梁结合面0.50不允许贯通结合面横隔板与梁体端部0.30 支座垫石0.50 预应力混凝土拱梁体竖向裂缝不允许 梁体纵向裂缝0.20  砖、石、混凝土拱拱圈横向0.30裂缝高小于截面高一半拱圈纵向（竖缝）0.50裂缝长小于跨径1/8拱波与拱肋结合处0.20 墩台墩台帽0.30 墩 台 身经常受浸蚀环境影响有筋无筋0.200.30不允许贯通墩台身截面一半常年有水，但无浸蚀影响有筋无筋0.250.35干沟或季节性有水河流0.40有冻结作用部分0.20注：表中所列除特指外适用于一般条件。对于潮湿和空气中含有较多腐蚀性气体等条件下的裂缝宽限制要求严格一些。     二十、各类桥梁的养护措施是：一类桥梁进行正常保养；二类桥梁须进行小修；三类桥梁进行中修；四类桥梁进行大修和改善；五类桥梁报废，或重新修建。    二十一、桥梁定期检查后应提出下列文件：   （一）桥梁定期检查数据表。每天检查的桥梁现场记录，应在当日内整理好每座桥梁定期检查数据表。   （二）典型缺损和病害的照片及说明。缺损状况的描述尽量采用专业标准术语，应说明缺损的部位、类型、性质、范围、数量和程度等。   （三）两张总体照片。一张桥面正面照片，另一张桥梁上游侧立面照片。桥梁改建后应重新照一次。 四）桥梁清单。   （五）桥梁基本状况卡片。定期检查完成后，应将本次检查的桥梁各部件技术状况评定结果登记在桥梁卡片内。   （六）提出定期检查报告，应包括下列内容：    1、辖区内所有桥梁的保养小修情况。    2、需要大中修或改善的桥梁计划：说明修理的项目，拟用修理方案，估计费用和实施时间。    3、要求特殊检查的桥梁的报告：说明检验的项目及理由。    4、需限制交通的桥梁的建议报告。    二十二、桥梁定期检查报告，由市公路管理机构主管领导审定后，报省级公路管理机构备查，同时专（兼）职桥梁养护工程师应通知县级养护部门，对二类以下的桥梁进行针对性、预防性小修保养。对三类桥梁应提出大、中修方案建议。对于四类桥梁必须向市交通局、公路局提出作特殊检查计划报告；对于难以确定损坏原因和程度的，应作出继续观察或提出特殊检查计划报告。报告应对提出检查原因和损坏部位作详细说明。特殊大桥和新型结构形式桥梁，其特殊检查计划报告应报省公路局备查，并要求派人参加检查。     第十六条 特殊检查     一、桥梁特殊检查应根据桥梁破损状况和性质、采用适当的仪器设备，以及现场勘探、试验等特殊手段和科学分析方法，查明桥梁病害原因、破损程度和承载能力，确定桥梁的技术状况，以便采取相应的加固、改善措施。    二、桥梁在下列四种情况下应作特殊检查    （一）桥梁遭受洪水、流冰、漂流物、船舶撞击、滑坡、地震、风灾和超重车辆自行通过之后，实施应急检查。    （二）定期检查中难以判明损坏原因及程度的桥梁。    （三）要求提高载重等级的桥梁（在决定加固改善方案之前）。    （四）桥梁技术状况为四类、五类者。    以上后三种情况需进行专门检验。    三、特殊检查由市交通主管部门的专职桥梁养护工程师主持，并负责检查过程的协商监督，省级公路管理机构的总工程师或授权的专职桥梁养护主管工程师参加。委托具备法人资格的公路桥梁检测中心或具有这种能力的科研设计单位、工程咨询单位，签定特殊检查合同后实施。    四、承担特殊检查的单位及负责检查的工程师应按合同规定的内容及时间，完成检查任务，并作出检查报告。检查报告应包括下列主要内容：    （一）概述检查的一般情况，包括桥梁的基本情况、检查的组织、时间、背景和工作过程等。     （二）目前桥梁技术状况的描述，包括现场调查、试验与检测项目及方法、检测数据与分析结果和桥梁技术状况评价等。    （三）详细阐述检查部位的损坏原因及程度，并提出结构部件和总体的修理、加固或改善的建议方案。    五、实施专门检查前，承担单位负责检查的工程师应充分收集资料，包括计算书、竣工图、材料试验报告、施工记录、历次桥梁定期检查和特殊检查报告以及历次维修资料等。地（市）级公路管理机构的专职桥梁养护工程师应予以必要协助。原资料如有不全或疑问时，可现场测绘构造尺寸，测试构件材料组成及性能，勘察水文地质情况。    六、桥梁专门检验是对其结构及部件的材料质量和工作性能方面所存在的缺损状况进行详细检测、试验、判断和评价的过程。检验的项目主要有以下两方面：    （一）结构材料缺损状况诊断，包括材料损坏程度检测，材料物理、化学性能测试及缺损原因的分析判断。    （二）结构整体性能。功能状况鉴定，包括结构承载能力（强度、刚度和稳定性等）鉴定，桥梁抗洪能力的鉴定。      七、结构材料缺损状况的检测，它根据缺损的类型、位置和检测的要求，可选择表面测量、无破损检测技术和局部取试样等有效可靠的方法。试样宜在有代表性构件的次要部位获取。检测与评定应依照相应的试验标准进行。采用没有标准依据的检测技术，应事先记过模拟试验，制定适用的检测细则，保证检测结果具有一定的可靠性。    八、结构整体性能、功能状况鉴定可采用以下两种方法：    （一）据实际的结构技术状况进行结构检算、水文和水力检算。    （二）当检算结果不满足或难以确定时，可采用承载力试验鉴定。    九、桥梁结构检算，应按实际断面尺寸及缺损状况、材料的实际强度和弹性模量、地基实际容许承载力和水文条件进行计算。并按现行部颁《公路桥涵设计规范》（JTJ021、022、223、024）和1988年1月18日颁布试行的《公路旧桥承载能力鉴定方法》有关条文办理。    十、一般大桥以下桥梁的特殊检查报告由市交通局组织审查，特殊大桥及新型结构形式桥梁的特殊检查报告报省公路局审查。 第三章 桥梁养护技术档案管理制度        第十七条 县级公路养护管理机构必须建立专门的桥梁技术档案，内容包括：    （一）桥梁基本状况卡片（见附录二）     （二）桥梁设计图、施工图、竣工图和竣工验收报告；    （三）隐蔽工程施工检验报告、材料试验报告、工程师质量监理报告；    （四）历次桥梁大、中修设计图纸、施工原始记录和竣工图表和验收报告；    （五）历次桥梁经常性检查表；    （六）桥梁日常养护和维修记录。    （七）历次桥梁改善、加固工程施工图、施工监理报告、竣工图、验收报告；    （八）桥梁的历史、地质水文情况；    （九）历年遭受地震、水毁、滑坡、泥石流、超重车辆行驶影响、损坏情况。     第十八条 市公路养护管理局，一般应建立专门的桥梁技术档案室，由专（兼）职桥梁养护工程师负责管理。档案资料包括：    （一）桥梁基本状况卡片；    （二）历次桥梁定期检查报告、桥梁技术现状评定表；    （三）历次桥梁特殊检,查,报告；     （四）历次桥梁改善、加固工程施工图、施工监理报告、竣工图、验收报告；     第十九条 市公路局专（兼）职桥梁工程师应熟练掌握并运用桥梁管,,理系统（CBMS）指导该系统的建立、完善，督促每次经常性检查、定期检查和特,殊检查以及桥,梁数据发生变化后的即时录入更新。并利用该系统指导桥梁的养护管理工作。 ,;附录：一、桥梁技术状况评定标准 一  类二   类   三   类四类五 类总体评定完好、良好状态1．重要部件功能与材料均良好；2．次要部件功能良好，材料有少量(3%以内)轻度缺损或污染；3．承载能力和桥面行车条件符合设计指标。较好状态1．重要部件功能良好，材料有局部(3%以内)轻度缺损或污染，裂缝宽小于限值； 2．次要部件有较多(10%以内)中等缺损或污染； 3．承载能力和桥面行车条件达到设计指标。较差状态1．重要部件材料有较多(10%以内)中等缺损，裂缝宽超限值；或出现轻度功能性病害，但发展缓慢，尚能维持正常使用功能； 2．次要部件有大量(10%～20%)严重缺损，功能降低，进一步恶化将不利于重要部件和影响正常交通；3．承载能力比设计降低10%以内，桥面行车不舒适。差的状态1．重要部件材料有大量(10%～20%)严重缺损，裂缝宽超限值，风化、剥落、露筋、锈蚀严重；或出现中等功能性病害，且发展较快，结构变形小于或等于规范值，功能明显降低；2．次要部件有20%以上的严重缺损，失去应有功能，严重影响正常交通；3．承载能力比设计降低10%～25%。 ,危险状态1．重要部件出现严重的功能性病害，且有继续扩展现象；关键部件的部分材料强度达到极限，出现部分钢筋断裂、混凝土压碎或压杆失稳变形的破损现象，变形大于规范值，结构的强度、刚度、稳定性和动力响应不能达到平时交通安全通行的要求；2．承载能力比设计降低25%以上。 墩台与基础1．墩台各部分完好；2．基础及地基状况良好1．墩台部分基本完好；2．3%以内的表面有风化麻面、短细裂缝，缝宽小于限值，砌体灰缝脱落；3．表面长有苔藓、杂草；1．墩台3%～10%的表面有各种缺损，裂缝宽超限值，有风化、剥落、露筋、锈蚀严重、砌体灰缝脱落、局部变形等； 2．出现轻微的下沉、倾斜滑动等现象，发展缓慢或趋向稳定；1．墩台10%～20%表面有各种缺损，裂缝宽而密，剥落、露筋、锈蚀严重，砌体大面积松动、变形；2．墩台出现下沉、倾斜、滑动、冻起现象，台背填土有沉降裂缝或挤压隆起，变形发展较快，变形小于或等于规范值；1．墩台不稳定，下沉、倾斜、滑动、冻裂现象严重，变形大于规范值，造成上部结构和桥面变形过大，不能正常行车；2．墩台、基桩出现结构性断裂缝，裂缝有开合现象； 4．基础无冲蚀现象3．基础有局部冲蚀现象，桩基顶段被磨损.3．基底冲刷深度大于设计值，基础冲空面在10%～20%内。桩基顶段被侵蚀、露筋、颈缩，或有环状冻裂，木桩腐朽、蛀蚀严重3．基底冲刷面达20%以上，冲刷深度大于设计值，地基失效，承载能力降低，桥台岸坡滑移支座1．各部分清洁，完好，位置正确；2．制作工作状态正常 1．支座有尘土堆积、略有腐蚀；2．支座滑动面干涩1．钢支座固定螺栓松动，锈蚀严重； 2．橡胶支座开始老化；3．混凝土支座有剥落、露筋、锈蚀现象1．钢支座的组件出现断裂；2．橡胶支座老化开裂；3．混凝土支座碎裂；4．活动支座坏死，不能活动；5．支座上下错位过大，有倾倒脱落的危险支座错位、变形、破损严重，已失去正常支承功能，使上下部结构受到异常约束，造成支承部位的缺损和桥面的不平顺。  一类二类三类四类五类砖、石、混凝土上部结构1．结构完好，无渗水，无污染；2．次要部位有少量短细裂纹，裂纹宽度小于限值1．结构基本完好；2．3%以内的表面有风化、麻面、短细裂缝，缝宽小于限值，砌缝灰浆脱落；3．上、下游侧表面有水迹污染，砌缝滋生草木1.结构3%～10%的表面有各种缺损裂缝宽超限值，有风化、剥落、露筋、锈蚀、桥面板裂缝渗水；2.石砌拱桥砌体灰缝脱落、局部松动、外鼓；3.横向联接件断裂、脱焊或松动，边梁或边拱肋有横移或外倾现象。1.结构10%～20%的表面有各种缺损，重点部位出现接近全截面的开裂，裂缝宽超限值，顺主筋方向有纵向裂缝，钢筋锈蚀和混凝土剥落严重，桥面开裂缝渗水严重，砌体有较大松动、变形2.结构存在明显的永久变形，变形小于或等于规范值，桥面竖向呈波形1.结构永久变形大于规范值；2.重点部位出现全截面开裂，裂缝宽度超过限值，部分钢筋屈服或断裂，混凝土压碎。主拱圈出现四铰不稳定结构；3.受压构件有严重的横向扭曲变形；4.承载能力比设计降低25%以上钢结构1．各部件及焊缝均完好2．各节点铆钉螺栓无松动1.各部件完好焊缝无开焊2.少数节点有个别铆钉、螺栓松动、变形3.油漆变色、起泡剥落，面积在10%以内1．个别次要构件有局部变形，焊缝有裂纹；2．联结铆钉、螺栓损坏在10%以内;1．个别主要构件有扭曲变形、损伤裂纹、开焊、严重锈蚀；2．联结铆钉、螺栓损坏在10%～20%以内；1．主要构件有严重扭曲变形、开焊，锈蚀削弱截面在10%以上，钢材变质，强度性能恶化。油漆失效面积在50%以上； 3.各部分油漆均匀平光、完整色泽鲜明3．油漆失效面积在10%～20%以内3．油漆失效面积在20%以上2．节点板及联结铆钉、螺栓损坏在20%以上；3．结构永久变形大于规范值；4．结构振动或摆动过大，行车和行人有不安全感人行道栏杆完整清洁，无松动，少数构件局部有细裂纹、麻面个别构件破损、脱落，3%以内构件有松动、裂缝、剥落和污染10%以内构件有松动、开裂、剥落、露筋、锈蚀、破损、脱落10%～20%的构件严重损坏、错位、变形、脱落、残缺    一类二类三类四类五类桥面铺装、伸缩缝 1．铺装层完好、平整、清洁，或有个别细裂缝2．防水层完好，泄水管完好、畅通3．伸缩缝完好、清洁4．桥头平顺，无跳车现象1．铺装层10%以内的表面有纵横裂缝、浅坑槽、波浪2．防水层基本完好；泄水管堵塞，周围渗水3．伸缩缝局部破损4．桥头轻度跳车，台背路面下沉在2cm以内1．铺装层10%～20%表面有严重的龟裂、深坑槽、波浪2．桥面板接缝处防水层断裂渗水，泄水管破损、脱落3．伸缩缝普通缺损，铺装碎边严重，出现跳车现象4．桥头跳车明显，台背路面下沉2～5cm1．铺装层20%以上表面有严重的破碎、坑槽，桥面普遍坑洼不平、积水2．防水层老化失效，普遍断裂、渗水、泄水管脱落，孔堵塞3．伸缩缝严重破损、失效，难以修补4．桥头跳车严重，台背路面下沉大于5cm 翼（耳）墙、锥1．翼墙断裂、下沉、外倾失稳，砌体变形，严重部分倒塌  （护）坡1．翼（耳）墙完好无损，清洁，2锥（护）坡完好，无垃圾堆积，无草木滋生．3．桥头排水沟和人行台阶完好1．翼（耳）墙出现个别裂缝，缝宽小于限值，局部剥落，砌体灰缝脱落，面积在10%以内2．锥（护）坡局部塌陷，铺砌缺损，垃圾堆积、草木丛生3．桥头排水沟堵塞不畅通，行人台阶局部塌落1．翼墙断裂与桥台前墙脱开，但无明显外倾、下沉、砌体灰缝脱落、局部松动外鼓，面积小于20%2．锥（护）坡出现大面积塌陷，铺砌缺损，形成冲沟或积水坑，坡脚有局部冲蚀3．桥头排水沟和行人台阶损坏，功能降低2．锥（护）坡体和坡脚冲蚀严重，有滑坡、坍塌，坡顶下降较大，作用明显减少3．桥头排水沟和人行台阶全部损坏，几乎消失调治构造物1．构造设置合理，功能正常；2．构造物完好。1．构造功能基本正常；2．构造物局部断裂，砌体松动、变形。1．构造本身抗洪能力不足，基础局部冲蚀2．构造物20%以内出现下沉、倾斜、局部坍塌1．构造本身抗洪能力太低，基础冲蚀严重2．构造物20%以上被损坏，部分丧失功能或功能下降 照明、标志、附属设施完好无缺、布置合理 照明灯泡坏，灯柱锈蚀，标志不正、脱落，附属设施基本完好灯柱歪斜不正，灯具损坏，标志倾斜损坏，附属设施需保养维修照明线路老化、破断或短路，灯柱、灯具残缺不齐，标志缺失严重，附属设施需维修与更换      （3）梁、拱、墩台裂缝的最大值不能超过规定限值。若超过裂缝限值时应进行修补或加固，以保证结构的耐久性。 梁、拱、墩台裂缝限值                   表1-6-5结构类型裂缝种类允许最大缝宽（mm）其他要求 钢筋混凝土梁主筋附近竖向裂缝0.25 腹板斜向裂缝0.30 组合梁结合面0.50不允许贯通结合面横隔板与梁体端部0.30 支座垫石0.50 预应力混凝土梁梁体竖向裂缝不允许 梁体纵向裂缝0.20 砖、石、混凝土拱拱圈横向0.30裂缝高度小于截面高度一半拱圈纵向0.50裂缝长度小于跨径1/8拱波与拱肋结合处0.20 墩台墩台帽0.30不允许贯通墩身截面一半墩台身经常受浸蚀性水影响有筋无筋0.200.30长年有水，但无浸蚀性水影响有筋无筋0.250.35干沟或季节性有水河流0.40有冻结作用部分0.20 附录二桥梁卡片 编号：A．行政识别数据 1路线编码 2路线名称 3路线等级 4桥梁编码 5桥梁名称 8桥位桩号 7功能类型 8下穿通道名 9下穿通道桩号 10设计荷载 11通行载重 12弯斜坡度 13桥面铺装 14管养单位 15建成年月 B．结构技术数据16桥长（m） 17桥面总宽（m） 18车行道宽（m） 19桥面标高 20桥下净高（m） 21桥上净高（m） 22引道部宽（m） 23引道桥面宽 24引道线型 下部构造25孔号    下部构造29墩台号    26形式    30形式    27跨径（m）    31材料    28材料    32基础形式     33伸缩缝形式 34支座形式 35抗震烈度 36桥台护坡 37护墩体 38调治构造 39常水位 40设计水位 41历史洪水位 C.桥梁资料(全、不全或无)42设计图纸 43设计文件 44施工文件 45竣工图纸 46验收文件 47行政文件 48定期检查报告 49特殊检查报告 50历史维修资料 51档案号 52存档处 53建档年/月 D.最近技术状况评定5455565758596061626364 年 月定期或特殊检查全桥评定等级桥台与基础桥墩与基础地基冲刷上部结构支座经常保养小修处治对策下次检查年份桥梁基本状况卡片背面E、修建工程记录65施工日期66修建类型67修建原因68工程范围69工程费用（万元）70经费来源71质量评定72建设单位73设计单位74施工单位开工竣工                                                     75附注：F桥梁照片76立面照 77下面照 78主管负责人 79填卡人 80填卡日期  '
