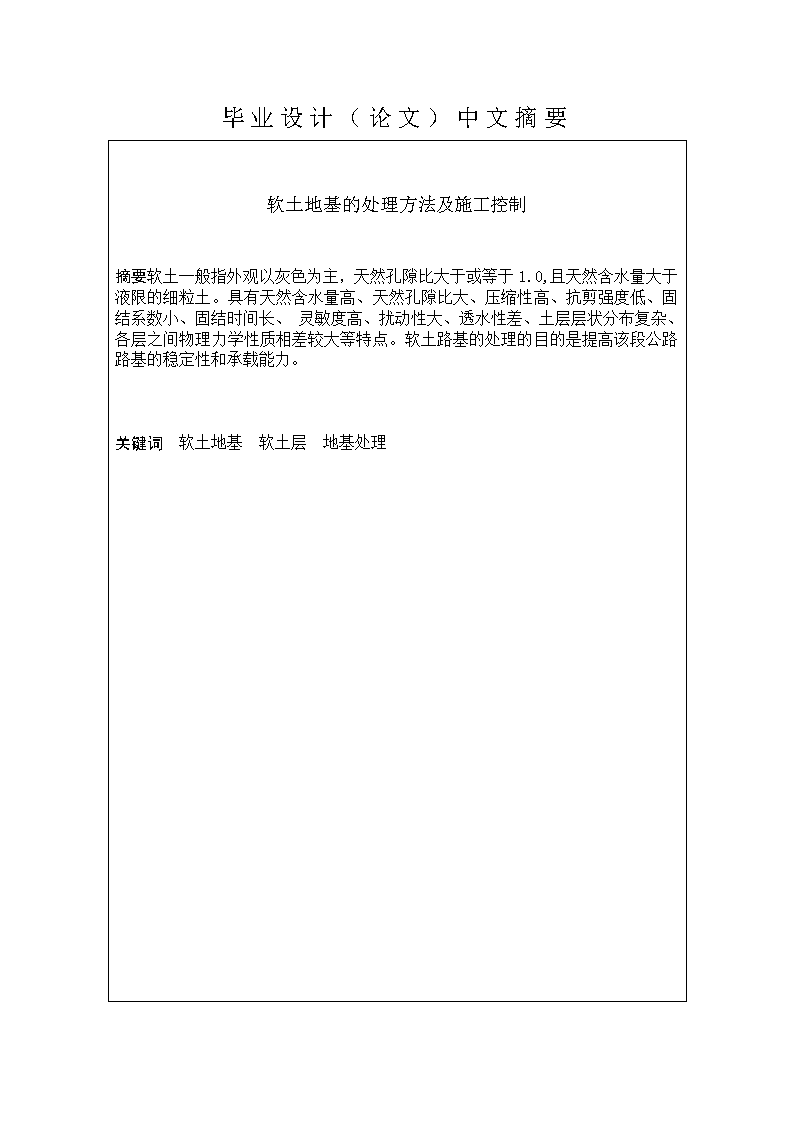

'南京铁道职业技术学院毕业论文题目：软土地基的处理方法及施工控制作者：顾扬扬学号：02307110224二级学院：动力工程学院系：铁道工程系专业：铁道工程技术班级：铁道工程1101指导者：张鹏评阅者：2014年4月 毕业设计（论文）中文摘要软土地基的处理方法及施工控制摘要软土一般指外观以灰色为主，天然孔隙比大于或等于1.0,且天然含水量大于液限的细粒土。具有天然含水量高、天然孔隙比大、压缩性高、抗剪强度低、固结系数小、固结时间长、灵敏度高、扰动性大、透水性差、土层层状分布复杂、各层之间物理力学性质相差较大等特点。软土路基的处理的目的是提高该段公路路基的稳定性和承载能力。关键词软土地基软土层地基处理 目次1绪论12.软土及软土地基的定义、成因12.1软土的定义12.2软土的成因23.软土地基处理的目的和意义34软土基地处理的最新发展34.1地基处理机械的选择34.2地基处理材料的选择34.3地基处理技术的选择45.软土地基的处理方法45.1堤身自重挤淤法35.2抛石挤淤法45.3垫层法45.4预压砂井法45.5振动水冲法45.6旋喷法55.7强夯法65.8.土工合成材料加筋加固法76、处理乍嘉苏高速公路软土地基处理..........................................................77.软土地基加固与处理注意事项107.1路基状况107.2道路性质107.3施工环境10结论11致谢12参考文献13 1、绪论改革开放30年来，我国的国民经济建设取得了飞速发展，许多高楼大厦拔地而起，各种城市基础设施建设日臻完备。作为国民经济重大支柱产业之一的交通土建行业，遇到了空前发展的良好机遇。特别在经济发达的沿海地区和内陆平原地带，其发展速度更为迅猛。中国地域辽阔，从古至今，不管是那里，都分布着不同种类的土，因土的种类不同，所以土的抗剪强度、压缩和透水存在很大的差别，在不同的地基土，有一些是软弱土还有不良土软土地基，在我国在平原，谷地这些的地方均分布的比较广泛。软土地基对建筑纯在很大的危险性，稍有处理不当机会造成危险还有让构造物沉降过大或不均匀沉降，致使路基出现问题，对结构物造成不同程度的损坏，地基础的如何直接影响到建筑的质量。软土路基的处理的目的是提高该段公路路基的稳定性和承载能力从20世纪末以来，在新的科技革命及跨国公司迅速发展的带动下，出现了不少的新的机械。现在社会要发展所以提高了很多处理软土路基的方法；根据不同的角度，采用了“强夯法”和“振动水冲法”；如果从提高土排水及排水固结的这个角度出发，我们也发展了塑料排水带、砂井预压和土工聚合物等等。地基的处理方法有下面几种排水固结法（如排水砂井、塑料排水板、堆载预压、真空预压）；钢性状基础（如CFG桩、混凝土管桩等）；深层密实法（如强夯、振冲挤密、爆破挤密、灰土桩等）；置换法双层地基或复合地基（如浅层换填、深层搅拌桩、碎石桩等）。2、软土地基的意义、成因2.1软土的定义软土一般指外观以灰色为主，天然孔隙比大于或等于1.0,且天然含水量大于液限的细粒土。具有天然含水量高、天然孔隙比大、压缩性高、抗剪强度低、固结系数小、固结时间长、灵敏度高、扰动性大、透水性差、土层层状分布复杂、各层之间物理力学性质相差较大等特点。2.2软土的成因软土是第四纪后期地表流水所形成的沉积物质，多数分布于海滨、湖滨、河流沿岸等地势比较低洼地带，地表终年潮湿或积水。所以地表往往生长有大量芦苇、塔头草、小叶樟等喜水性植物，由于这些植物的生长和死亡，使软土中含有较多的腐殖质和有机物。我省主要分布于三江平原和松嫩平原腹地。另外在其它地区有零星分布，三江平原软土属泥沼型，而其它地区主要属软土型。软土由于厚度不同，其对工程的影响也不同。软土多分布于沼泽化湿地地带，而泥沼多分布于沼泽地区，软土的形成时间晚于泥沼形成时间。 3、软土地基处理的目的和作用软土地基处理的意义主要起排水固结作用，通过在软基上铺格栅，上面再铺砂砾层，使得软基中的水通过上面荷载的作用，排水出土体，并从砂砾层中渗出，达到排水固结的目的。4、软土基地处理的最新发展4.1地基处理机械的选择换土法，需要用到挖掘机、自卸卡车、压路机强夯法，需要用到夯锤和履带吊预压砂井法，需要用到钻机、吊车、混凝土块等等振冲法，需要用到碎石打桩机等灌浆法，需要用到钻机和压力注浆机4.2地基处理材料的选择最好是用河沙，因为河沙不带酸碱，性能也相当稳定，不会对地下基础造成损害，当然造价相对高一点，但是我认为这比较重要，占建筑的造价也不多。选矿后剩下的沙就很难说了，因为不知道它的各种有害物含量。4.3地基处理技术的发展地基处理技术发展趋势预测：4.3.1、无刚性竖向增强体的时代，靠扩大承力面积减小基底附加应力，不过也可视作满布“土”桩；4.3.2、桩基础，桩与基础底板（承台）刚接，依上部结构在柱、墙下布桩，亦称“拜桩教”始祖；4.3.3、疏桩，分考虑桩端下持力层塑性变形的高人与设计失误的低手两类，无法克服后期沉降大甚至不收敛；4.3.4、褥垫层，开创复合地基伟大时代，“土”桩重现江湖，可惜机理不清、厚度受限、检测矛盾、有待发展；4.3.5、长短桩刚性桩复合地基，不想浪费上部好的持力层，“拜桩教”回光返照，交互折减、更说不清； 4.3.6、不同模量桩型组合复合地基，利用刚度大的桩承载，刚度低的桩解决失陷性、液化，“土”桩深造；4.3.7、两项内容，一是指桩顶预留沉降，天津大学郑刚教授的专利，打响了推翻褥垫层的第一枪；二是指采用不同长度或类型的桩时，一部分桩与基础底板（承台）直接接触，另一部分不直接接触；4.3.8、改变桩顶（或桩端）物件或材料的模量，是单桩（均匀布桩）复合地基研究的最高形式，以南京工业大学宰金珉教授桩端位移调节和梅国雄教授纵向预应变桩最为典型；4.3.9、变刚度调平设计，将“依受力布桩”改变为“依沉降布桩”，上部结构、基础和地基共同分析，追求岩土工程地基处理的最高境界：“沉降大且均匀”，大幅度降低用桩量的同时增加了可靠度，几乎完美，只剩两个缺陷：一是边、角桩受力不满足，二是与疏桩类似的后期沉降大甚至不收敛；4.3.10、将桩伴侣与竖向增强体结合成“变刚度调平桩”，应用于变刚度调平设计，解决最后两个缺陷，土所承担的承载也由一代桩时代的近乎于零——提高到大团圆九代桩时代的近乎于全部，桩仅起“止沉”作用，用桩量降低到极致，桩的一家人（桩伴侣、竖向增强体、土）大团圆。5、软土地基的处理方法5.1爆破挤淤爆破挤淤是海底软基处理的一种方法，是通过爆破的办法清除海底的淤泥，实现淤泥和石料的置换。通过爆炸冲击作用降低淤泥结构性强度，同时利用抛石体本身的自重使爆前处于平衡状态的抛石体向强度降低处的淤泥内滑移，达到泥、石置换的目的。首先沿建筑物长轴线抛填达到爆炸处理的设计高程与宽度，形成爆前抛石堤纵断面线，然后在抛石堤前端“泥—石”交界面前方一定位置、一定深度处的淤泥层内埋置单排群药包，引爆群药包，在淤泥内形成爆炸空腔，抛石体随即坍塌充填空腔形成“石舌”，同时抛石体前方和下方一定范围内的淤泥被爆炸弱化，强度降低，抛石体下沉滑移挤淤。随后进行抛石，当淤泥内剪应力超过其抗剪强度时，抛石体沿定向滑移线朝前方定向滑移，达到新的平衡后滑移停止。继续加高抛填，从而又出现新的定向滑移下沉，如此反复出现多次，直到抛石堤稳定为止，此时单循环结束5.2抛石挤淤法抛石挤淤法施工简单、迅速、方便。适用于常年积水的洼地，排水困难，泥炭呈流动状态，厚度较薄，表层无硬壳，片石能沉达底部的泥沼或厚度为3-4m的软土；在特别软的地面上施工由于机械无法进入，或是表面存在大量积水无法排出时；适用于石料丰富，运距较短的情况。 5.3垫层法当建筑物基础下持力土层比较软弱，不能满足设计荷载或变形的要求时，常在地基表面铺设一定厚度的垫层，或者把表面部分软弱土层挖去，置换成强度较大的砂石素土等，处理地基表层，这类方法叫做垫层法。5.4预压砂井法在软土层中按一定距离打入管井,井中灌入透水性良好的砂,形成排水“砂井”，在堆载预压下，加速地基排水固结，提高地基承载能力。（砂井堆载预压法）适用于处理深厚软土和冲填土地基，多用于处理机场跑道、水工结构、道路、码头等工程地基。5.5振动水冲法是以起重机吊起振冲器，启动潜水电机带动偏心块，使振动器产生高频振动，同时起动水泵，通过喷嘴喷射高压水流，在边振边冲的共同作用下，将振动器沉到土中的预定深度，经清孔后，从地面向孔内逐段填入碎石，使其在振动作用下被挤密实，达到要求的密实度后即可提升振动器，如此反复直至地面，在地基中形成一个大直径的密实桩体与原地基构成复合地基，提高地基承载力，减少沉降，是一种快速、经济有效的加固方法。5.6强夯法指的是为提高软弱地基的承载力，用重锤自一定高度下落夯击土层使地基迅速固结的方法。称动力固结法,利用起吊设备,将10～40吨的重锤提升至10～40米高处使其自由下落，依靠强大的夯击能和冲击波作用夯实土层。这是在重锤夯实法基础上发展起来的，而其加固机理又与它不一样，这是一种地基处理的新方法。5.7.土工合成材料加筋加固法加筋法是指在建筑物基础软弱处在土基中加入特殊材料（金属丝，土木材料等）。常见的种类有三种，土工合成材料，土钉墙技术和加筋土。土工合成材料是一种新型的岩土工程材料。它以人工合成的聚合物，如塑料、化纤、合成橡胶等为原料，制成各种类型的产品，置于土体内部、表面或各层土体之间，发挥加强或保护土体的作用。土工合成材料可分为土工织物、土工膜、特种土工合成材料和复合型土工合成材料等类型。 6、处理乍嘉苏高速公路软土地基处理是浙江省水运公路主干线“两纵、两横、十八连、三绕、三通道”中的一连和所在区域嘉兴市""四纵五横""公路主骨架的主轴，是连接苏南经济区和杭（州）嘉（兴）湖（州）平原经济区的交通纽带。全线采用高速公路标准,路基宽28m,设计行车速度120km/h。2002年建成通车。本工程项目地处杭嘉湖平原区,不良地质体主要为软土,均需进行软基处理。采用的处理方法主要有：水泥搅拌桩、塑料排水板、砂砾垫层等。（1）水泥搅拌桩施工流程桩位放样→钻机就位→检验、调整钻机→正循环钻进至设计深度→打开高压注浆泵→反循环提钻并喷水泥浆→至工作基准面以下0.3m→重复搅拌下钻并喷水泥浆至设计深度→反循环提钻至地表→成桩结束→施工下一根桩。（2）砂砾垫层施工方法　　对表土进行清理和平整,在达到规定压实度的基底上铺设第一层砂砾垫层,为减少对原地面的扰动,计算好砂砾垫层的方量,集中铺设。为防止砂的流失及加强垫层排水作用,在垫层边缘设置了护脚砂袋,施工时要注意保证土工布和土工格栅的搭接长度,土工格栅和土工布施工结束后,铺设第二层砂垫层,同样铺设一条砂道,然后摊平碾压。（3）塑料排水板　塑料排水板施工方法如下：塑料排水板用插板机插入软土地基，在上部预压荷载作用下，软土地基中空隙水由塑料排水板排到上部铺垫的砂层或水平塑料排水管中，由其他地方排出，加速软基固结。在软土地基处理中，塑料排水板的作用设计，施工设备基本与袋砂井相同。塑料排水板加固软土地基的优点：1.滤水性好，排水畅通，排水效果有保证。2.材料有良好的强度和延展性，能适合地基变形能力而不影响排水性能。3.排水板断面尺寸小，施打排水板过程中对地基扰动小。4.可在超软弱地基上进行插板施工。5.施工快、工期短，每台插板机每日可插板15000m以上，造价比袋砂井低。 对于深厚的软土地基采用排水固结法进行加固时，从技术上和经济上考虑，采用排水板几乎是唯一经济、有效、可行的方法塑料排水板施工宜在铺设砂垫层后按下列顺序进行a、根据打设板位标记进行打设机定位b、安装管靴c、沉设套管d、开机打设至设计标高e、提升套管f、剪断塑料排水板g、检查并记录板位等打设情况h、移动打设机至下一板位回插入套管扁嘴中,长约12~15cm拉紧塑板,使锚靴紧贴套管下端,以免套管在下沉过程中挤进泥砂,再在上面铺设土工格栅和砂砾层。　　乍嘉苏高速公路从2002年十月通车以来，从养护单位提供的沉降观测数据报告来看,各种形式的软基段落己趋稳定,以上各种针对性的软基处理方法，取得了良好的处理效果，具有一定的参考价值。结语　经过广大工程技术人员的努力,浙江省的高速公路软土地基处理已经取得了一定成绩,但技术水平还有待提高。软土地基如若处理不当所造成的危害是不容忽视的,所以我们必须根据现场地质情况和使用要求灵活选取既保证质量又经济的软基处理方法。7、软土地基加固注意事项7.1在强度上不如自然形成的地基的基础上，换填毕竟是人工制造的地基。即密实程度不如自然土层。因此那，在施工中一定需要严格注意对土层的压实，一定要保证紧密程度达到规定的要求。还有在施工中需注意，换填法只适用于浅层地基，如果软土部分比较深或者还有埋到地下的，使用这种方式必然会耗费大量人力与物力，对于所做的工程而言肯定是没有利处。7.2再选材料上应该选择三种不同的材料去构建人工做的地基，还有素土、矿渣以及砂石。 如果在施工当中，把三者充分融合在一起才能保障人工地基的密实度和硬度。人工做的地基要的抗剪的强度非常大，这样才让压缩性降低，就像将原来有的缝隙填满，让工程建设中避免发生地基下陷或者坍塌的情况。7.3在使用当中需要对填土留下空间，以至于进行有效的排水，使地基的水分减少从而减少地基的坍塌。这样地基的水减少，就避免冬季层结块现象也会减少，使土层不会在冬季强度降低。7.4根据不同的施工环境从而选择的处理方法也不一样，使用经济性也不行。就像噪音、振动地基及地下水的变化和排出的泥水等，在选择施工方法时也一定要考虑。同时在路堤高度较而地基特别软弱的情况下，周围地基经常发生大的隆起或沉降。这样，在路堤坡脚附近有民房和重要构造物时，应考虑以减小总沉降量且控制剪切变形的方法为主要措施。一定不能采取用这种类似的方法，应该提前对可能受到影响的物体进行保护，不然就要用高架构造物代替。 结论软土地基处理是一个复杂的、难度大的工程，软土地基的性质因地而异，因层而异，不可预见性大。在设计、施工过程中，稍有疏忽就会出现质量事故软土地基处理可以分为好几种方法，还要看勘察单位的勘察报告，对本地区的土质状况分析后给出地基处理方案，不管是换填法还是深层搅拌法，都必须有方案，有计算才可以的。在针对软土的处理当中一定要对软土进行一系列的了解，对每个处理软土地基的方法都在找到使用的范围。软基处理的研究己经达到了相当的水平和规模。但从国内外现有资料来看，仍存在着一些不容忽视的问题。 致谢在本论文的写作过程中，我的导师张鹏老师倾注了大量的心血，从选题到开题报告，从写作提纲，到一遍又一遍地指出每稿中的具体问题，严格把关，循循善诱，在此我表示衷心感谢。今天作者能够顺利完成论文的写作，无不凝聚着张老师的心血与汗水。张老师在论文的选题，研究方案的确定以及具体的实施过程都给予了周密的指导，他们严谨的治学态度和系统的科研思路让作者受益终生。同时，他平易近人、和蔼可亲的生活作风也给我留下了深刻的印象，同时我还要感谢在我学习期间给我极大关心和支持的各位老师以及关心我的同学和朋友。在此我还要感谢父母对我的养育之恩还有无私的支持。十数载寒窗苦读，作者永不忘家人在此间作出的牺牲和无私的奉献。 参考文献[1]杨位洗．地基及基础[M]．北京：中国建筑工业出版社，1998.　　[2]沈珠江．软土工程特性和软土地基设计[J]．岩土工程学报，1998，20（1）．　　[3]李强．河滩相软土地基处理研究[J]．中外公路，2005，（8）．　　[4]柏松平．侧向限制法软土处理技术研究[J]．中外公路，2005，（6）.　　[5]白云，周松．软土地下工程施工技术[M]．上海：华东理工大学出版社，2000．'
