《铁路施工组织与管理》课程大作业

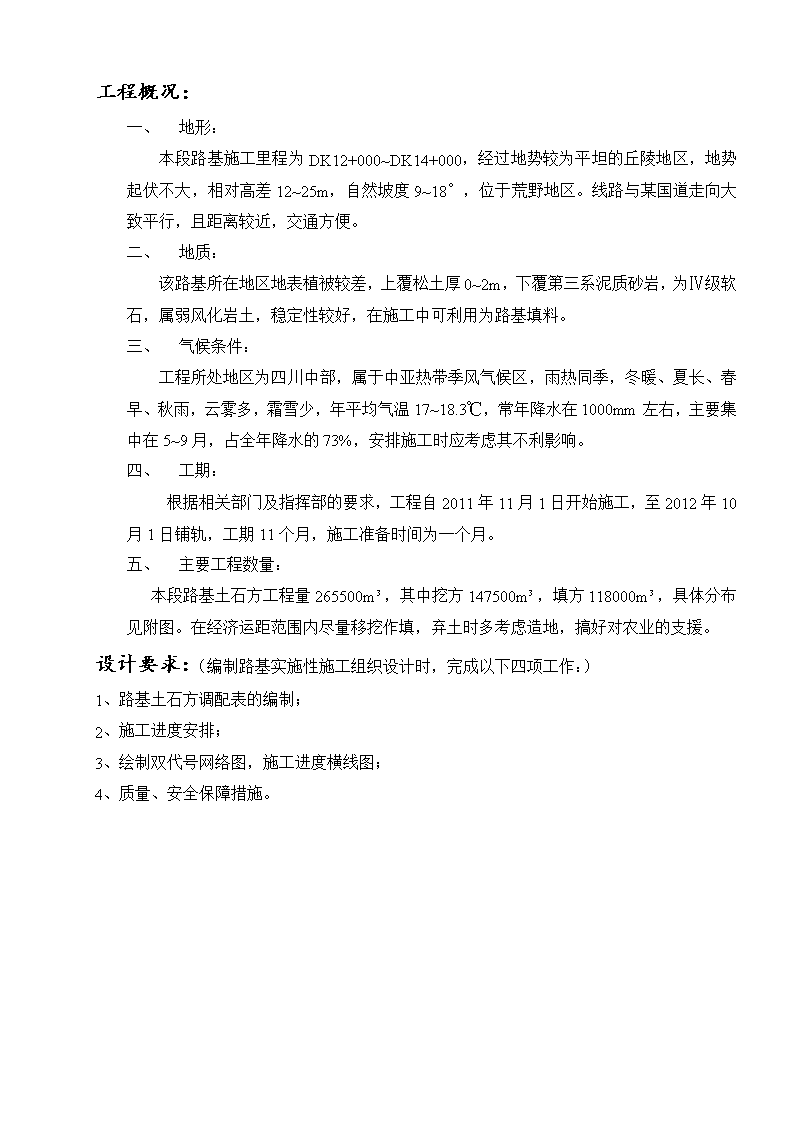

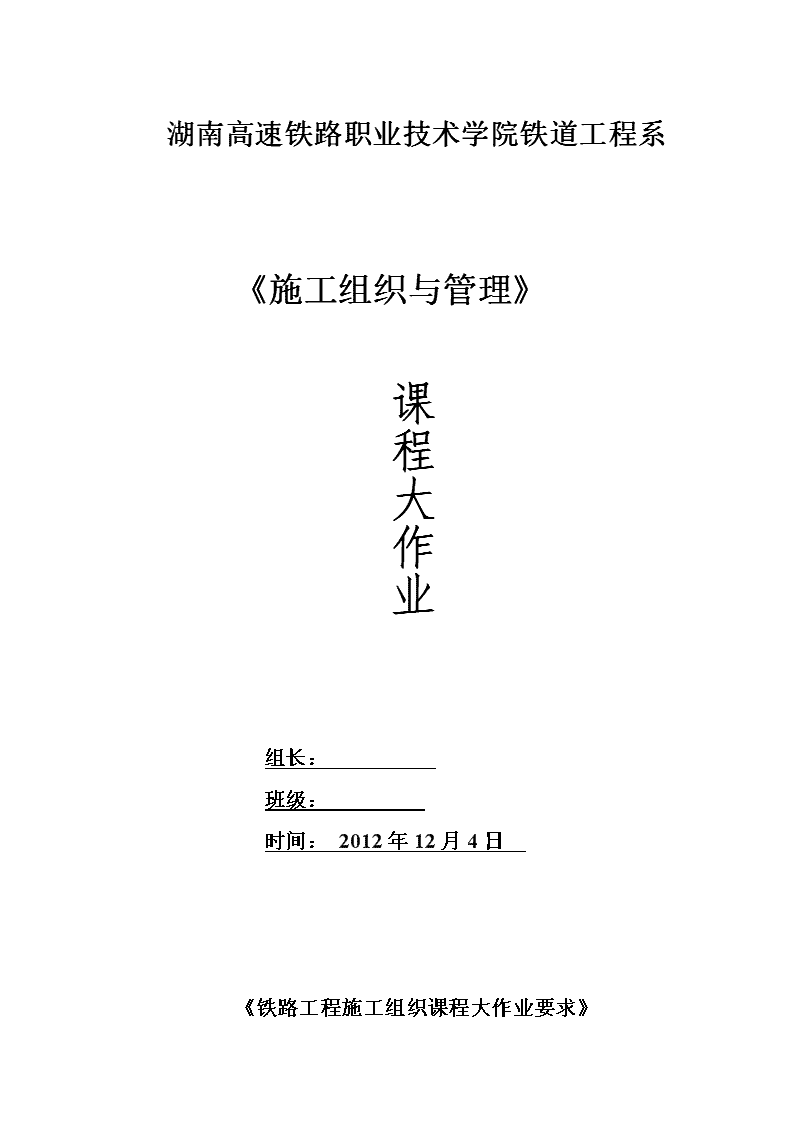

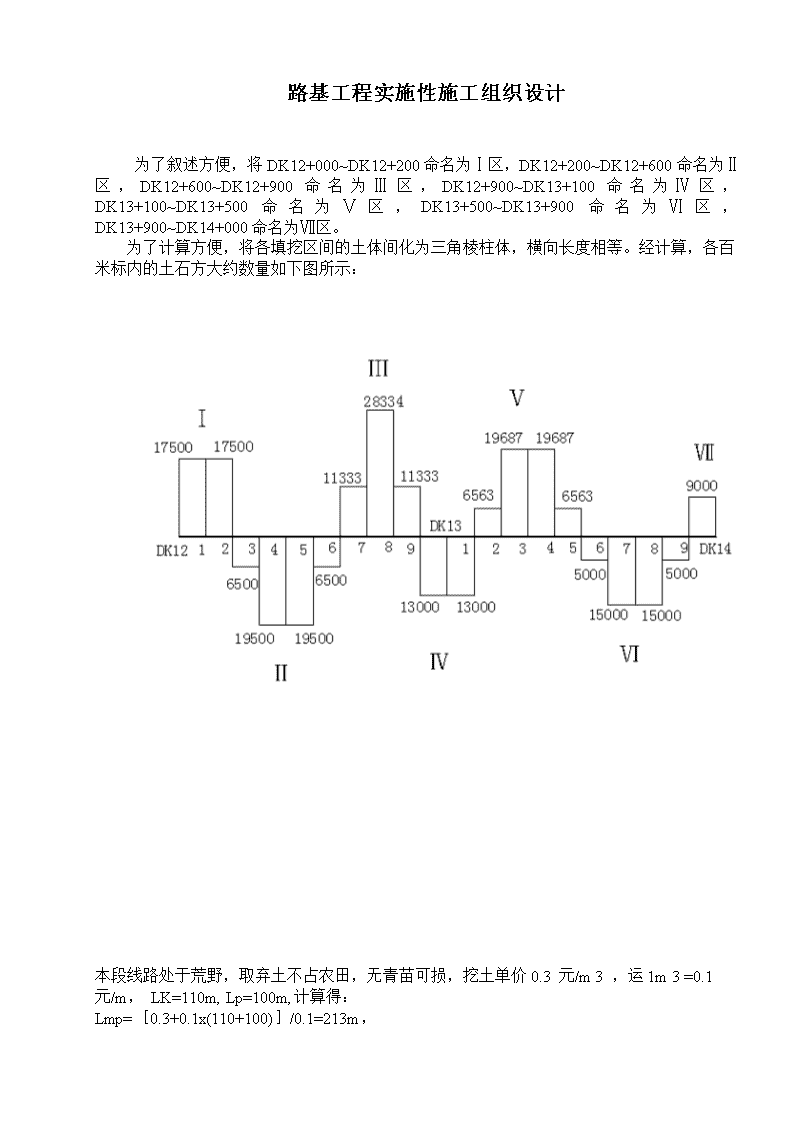

'湖南高速铁路职业技术学院铁道工程系《施工组织与管理》课程大作业组长：班级：时间：2012年12月4日《铁路工程施工组织课程大作业要求》 工程概况：一、地形：本段路基施工里程为DK12+000~DK14+000，经过地势较为平坦的丘陵地区，地势起伏不大，相对高差12~25m，自然坡度9~18°，位于荒野地区。线路与某国道走向大致平行，且距离较近，交通方便。二、地质：该路基所在地区地表植被较差，上覆松土厚0~2m，下覆第三系泥质砂岩，为Ⅳ级软石，属弱风化岩土，稳定性较好，在施工中可利用为路基填料。三、气候条件：工程所处地区为四川中部，属于中亚热带季风气候区，雨热同季，冬暖、夏长、春早、秋雨，云雾多，霜雪少，年平均气温17~18.3℃，常年降水在1000mm左右，主要集中在5~9月，占全年降水的73%，安排施工时应考虑其不利影响。四、工期：根据相关部门及指挥部的要求，工程自2011年11月1日开始施工，至2012年10月1日铺轨，工期11个月，施工准备时间为一个月。五、主要工程数量：本段路基土石方工程量265500m³，其中挖方147500m³，填方118000m³，具体分布见附图。在经济运距范围内尽量移挖作填，弃土时多考虑造地，搞好对农业的支援。设计要求：（编制路基实施性施工组织设计时，完成以下四项工作：）1、路基土石方调配表的编制；2、施工进度安排；3、绘制双代号网络图，施工进度横线图；4、质量、安全保障措施。 路基工程实施性施工组织设计为了叙述方便，将DK12+000~DK12+200命名为Ⅰ区，DK12+200~DK12+600命名为Ⅱ区，DK12+600~DK12+900命名为Ⅲ区，DK12+900~DK13+100命名为Ⅳ区，DK13+100~DK13+500命名为Ⅴ区，DK13+500~DK13+900命名为Ⅵ区，DK13+900~DK14+000命名为Ⅶ区。为了计算方便，将各填挖区间的土体间化为三角棱柱体，横向长度相等。经计算，各百米标内的土石方大约数量如下图所示：本段线路处于荒野，取弃土不占农田，无青苗可损，挖土单价0.3元/m3，运1m3=0.1元/m，LK=110m,Lp=100m,计算得：Lmp=［0.3+0.1x(110+100)］/0.1=213m， 示例如下：1.将DK12+040~DK12+200处挖方28000m3纵向调至DK12+200~DK12+410处作填方是经济的，平均运距Lcp=｛［10500*130+17500*50］+［6500*50+19500*150+2000*205］｝/28000=210.7m＜213m2.将DK12+600~DK12+745处挖方24000m3纵向调至DK12+410~DK12+600处做填方是经济的，平均运距Lcp={[17500*145+6500*50+6500*50]+[11333*50+12667]}/24000=207.5m<213m3.将DK12+148~DK12+900处挖方26000m3纵向调至DK13+100处做填方是经济的，平均运距Lcp={[14667*126+11333*50]+26000*100}/24000=193<2134.将DK13+348~DK13+500处挖方17300m3纵向调至DK13+500~DK+680处做填方是经济的，平均运距Lcp={[10437*127.5*+6563*50]+[5000*50+12000*141]}/17000=212<213m5.将DK13+900~DK14处挖方9000m3纵向调至DK+13+774~DK13+900处做填方是经济的，平均运距Lcp={[5000*50+4000*113.5]+9000*50}/9000=128<213m6.根据上述结果，从理论上讲，区剩余的7000m3土运往堆土堆Ⅲ区剩余的1000m3土运往堆土堆Ⅴ区剩余的35200土运往堆土堆Ⅵ区剩余的18000m3从旁边的取土坑区 (一)路基土石方数量调配明细表DK12+000~DK14+000施工设计表1起讫里程区编号断面方数（m3）施工方数（m3）利用方数（m3）自何处来往何处去土石等级运距（m）施工方法及数量m3路堑路堤推土机100m铲运机200m铲运机300m铲运机500m路堤路堑往路堤往弃土堆自取土坑自路堑自其他紧方涨余方紧方涨余方紧方涨余方ⅠⅣⅠⅣⅠⅣⅠⅣ12345678910111213141516171819DK12+000~DK12+040Ⅰ70007000往弃土堆ⅠⅣ1107006300DK12+040~DK12+200Ⅰ2800028000往Ⅱ区ⅠⅣ21156050408407560140012600第Ⅰ区小计35000280007000ⅠⅣ5605040154013860140012600DK12+200~DK12+410Ⅱ2800028000自Ⅰ区ⅠⅣ21156050408407560140012600DK12+410~DK12+600Ⅱ2400024000自Ⅲ区ⅠⅣ20848043207206480120010800第Ⅱ区小计520005200048043207206480120010800DK12+600~DK12+745Ⅲ2400024000往Ⅱ区ⅠⅣ20848043207206480120010800DK12+745~DK12+748Ⅲ10001000往弃土堆ⅠⅣ110100900DK12+748~DK12+900Ⅲ2600026000往Ⅳ区ⅠⅣ193260023400 第Ⅲ区小计51000510001000270024300DK12+900~DK13+100Ⅳ2600026000自Ⅲ区ⅠⅣ193260023400ⅣⅠⅣ第Ⅳ区小计2600026000260023400DK13+100~DK13+345Ⅴ3520035200往弃土堆ⅠⅣ110352031680DK12~345~DK13+500Ⅴ1730017300往Ⅵ区ⅠⅣ213346311451946718657785ⅤⅠⅣ第Ⅴ区小计52500173003520034631144039363518657785DK13+500~DK13+682Ⅵ1730017300自Ⅴ区ⅠⅣ213346311451946718657785DK13+682~DK13+773Ⅵ1370013700自取土堆ⅠⅣ100137012330DK13+773~DK13+900Ⅵ90009000自Ⅶ区ⅠⅣ1289008100第Ⅵ区小计400001370026300227020430DK13+900~DK14+100Ⅶ90009000往Ⅵ区ⅠⅣ1289008100全段总计1180001475001386112693465 1247410142131185路基土石方数量调配汇总表DK12+000~DK14+000施工设计表2土、石类别施工方法运距施工方数(m3)备注Ⅰ推土机施工1001386Ⅳ推土机施工10012474Ⅰ铲运机施工20011269Ⅳ铲运机施工200101421Ⅰ铲运机施工3003465Ⅳ铲运机施工30031185Ⅰ铲运机施工5000Ⅳ铲运机施工5000全段合计161200（二）施工进度安排本段土石方工程分为一个区段进行施工安排，由两个机械筑路分队担负施工任务，采用两班制，每班工作8h，全月按23个工作日安排，施工期为10个月。根据土石方调配结果，按照定额（见教材P107表4-16）以及工期要求，计算机械需要量。补充：铲运机铲运200m(Ⅳ类软石)时间定额：0.78台班/100m3,铲运机铲运300m(Ⅳ类软石)时间定额：1.20台班/100m3。1）机械需要量的计算：施工期内工作天数Tz=10*23=230(天)推土机(100m)N1=(13.86*0.63+124.74*2.04)/(230*2)=1.27(台)取2台铲运机(200m)N2=((112.69+805.55)*0.78)/(230*2)=0.51(台)取1台铲运机(300m)N3=((34.05+311.85))*1.2)/(163*2)=1.27(台)取2台即铲运机=（（112.69+101.42）*0.78+（34.65+311.85）*1.2）/460=1.27取2台潜钻机N4=（124.74+101.42）*024/460=1.49取2台气腿式凿岩机=N5=（124.74+101.421）*0.09/460=0.54取2台压路机N6=1180*0.22/460=1.87取2台平地机N7=1180*0.22/460=1.07取2台第二机械筑路分队路基土石方施工进度计算表4 施工机械区段位置工程量（m3）土壤种类运距（m）定额（台班/100m3）需要台班（台班）使用土方机械数量工作班数（班/天）工天（d）日历天（d）起止日期推土机VI区中1370/12330Ⅰ/Ⅳ1000.03/2.04260.161台2台130.081702011.12.1~2012.12.5.18Ⅰ/ⅣⅠ/ⅣⅠ/ⅣⅠ/Ⅳ铲运机V区左3520/31680Ⅰ/Ⅳ2000.37/0.78260.131台2台130.071702011.12.1~15.5.18V区右519/4671Ⅰ/Ⅳ2000.37/0.7838.3519.18262012.519~2012.0614 筑路II对筑路I对9827准备VII区I区（铲）VI区中（推）III区左V区右I区右V区左I区左V区右III区右III区右410327651x双代号网络图(图2)、施工横道图（图3）如下： 横道图 （四）质量、安全措施1.贯彻分级图纸会审制度，熟悉图纸，领会设计意图。2.坚持技术交底，日志记录制度。3.严格测量复核制，认真做好测量记录，准确控制路基边桩及路基尺寸，避免出现超填欠挖。4.严格按规范施工，及时检查路基压实密度，保证路基填筑质量。5.建立健全安全保证体系，积极开张QC公关活动。'
