DDC法地基处理施工工艺和质量控制点.ppt

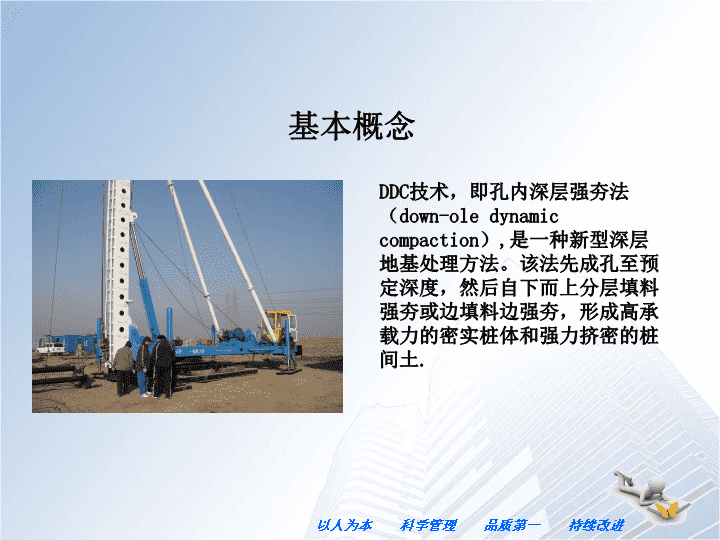

'DDC法地基处理施工工艺及质量控制点 基本概念DDC技术，即孔内深层强夯法（down-oledynamiccompaction）,是一种新型深层地基处理方法。该法先成孔至预定深度，然后自下而上分层填料强夯或边填料边强夯，形成高承载力的密实桩体和强力挤密的桩间土.以人为本科学管理品质第一持续改进 基本特点与其它地基处理方法相比，该技术有以下优势：（1）使用范围广泛，可用于各类地基处理：如深厚层湿陷性黄土、液化土、软弱土、腐蚀性土、不均匀地基及回填垃圾地基等各种复杂建筑场地的处理。（2）用料标准低，就地取材：DDC技术的最大特之一就是对填料要求不严，可就地取材，凡是无机固体材料均可，如土、砂、碎石、建筑垃圾、碎砖块、混凝土块、粉煤灰等工业废料均可加以利用，而且不需要严格加工。（3）采用异型重锤对孔内填料自下而上分层进行高动能、超压强、强挤密的孔内深层强夯作业，使孔内的填料沿竖向深层压密固结的同时对桩周土进行横向的强力挤密加固，以人为本科学管理品质第一持续改进 基本特点（4）地基处理后整体刚度均匀，承载力可提高2～9倍.（5）地基处理深度大：一般处理深度20m左右，最深可达30m。（6）复合地基变形模量大，沉降变形小：变形模量显著提高，承载性状明显，地基变形量大为降低。（7）社会经济效益好：该技术具孔内深层强夯的特征，故震动小，噪音低；消除渣土污染；可大量节约钢材、水泥，降低工程造价。以人为本科学管理品质第一持续改进 以人为本科学管理品质第一持续改进一、工艺流程1、机械成孔成孔方法根据土质条件确定，宜采用钻孔、掏孔方法。 以人为本科学管理品质第一持续改进一、工艺流程2、桩孔夯填孔内深层强夯机（夯实机）实施桩孔夯填。（1）夯实机就位后应保持平整稳定，夯锤对准桩孔中心，并能自由下落至孔底。（2）作业前应检查成孔直径、孔深、垂直度，孔内虚土及积水情况等，并对孔底强夯至设计标高。（3）填料时应按试验确定的填料量进行，每次填料后，必须夯够规定的锤击数后方能进行下次填料。（4）施工遇到缩孔时，可用硬骨料夯填消除塌孔影响。（5）DDC法施工时，桩顶应高出设计标高500-1000mm，当按设计要求挖凿至设计标高，填完褥垫层后，应对场地实施低能量满夯一遍。 以人为本科学管理品质第一持续改进二、质量控制点1、审查施工方案：施工方案满足DDC法处理地基设计图纸要求。2、普探：查清地下管网、古墓、洞穴等，确保顺利施工。3、施工场地：平整、承载力不低于120Kpa，确保施工机具稳定作业。4、桩位点：按照施工图复核施工单位放置的桩位点。5、成孔：①成孔机具就位：机架稳定、掏孔装置垂直；检查掏孔装置对准桩位点，成孔中心偏差≤1/4桩径。②成孔过程：观察掏孔装置的垂直度，桩孔垂直度允许偏差≤2.5%孔深。 以人为本科学管理品质第一持续改进二、质量控制点③成孔结束：用测绳测量孔深（只深不浅），孔深应+500㎜。6、拌合与回填：①检查填料有机物含量，有机物含量应≤10%。对于细粒土的含水量应由最优含水量控制。②检查填料粒径、配比，符合表4.1.9中的要求。③回填土如遇天雨要及时覆盖，避免增加其含水率，影响桩体压实系数的达标程度。④桩体质量根据其强度采用动力触探或压实系数控制。 以人为本科学管理品质第一持续改进二、质量控制点 知识回顾KnowledgeReview'
