基坑支护及土方开挖施工方案(129米深、地下连续墙)

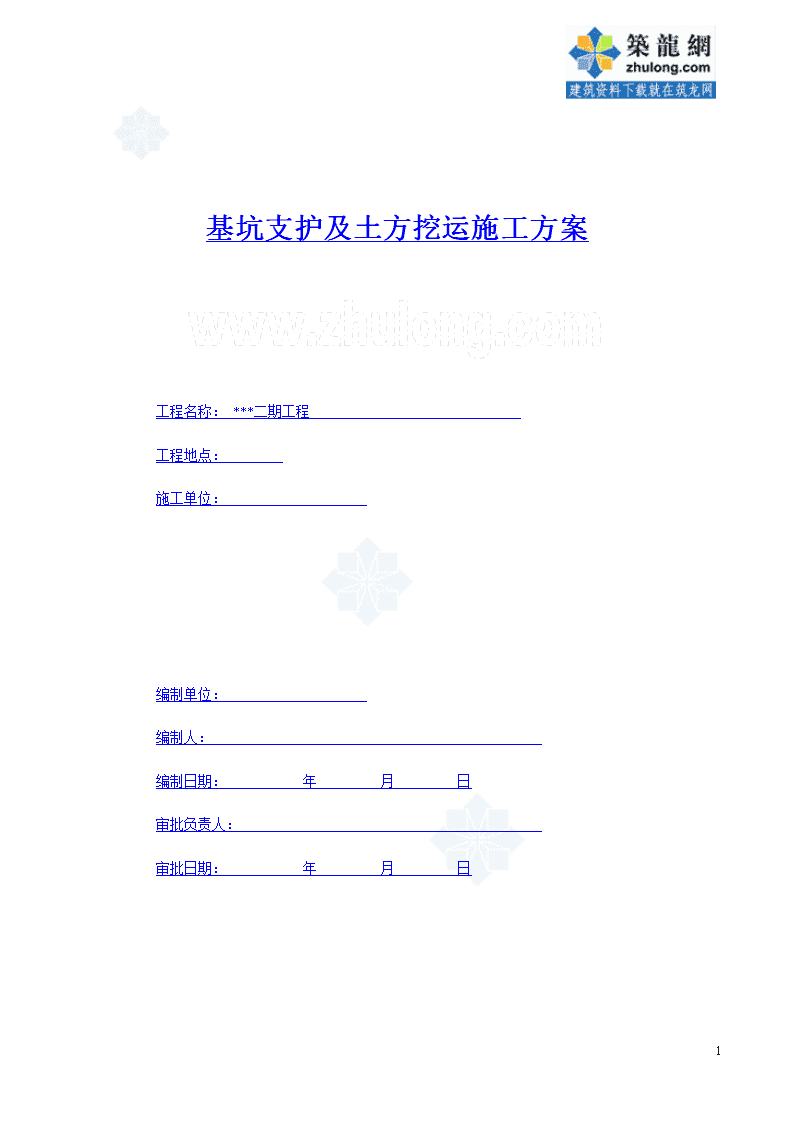

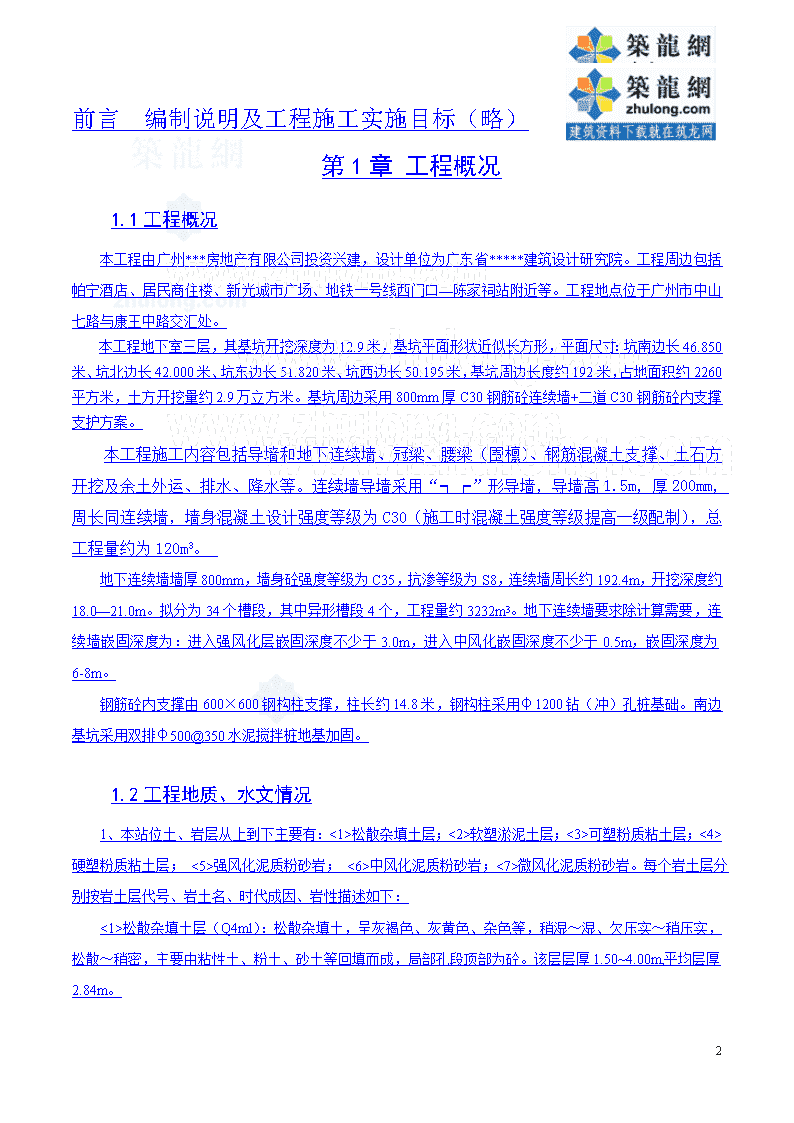

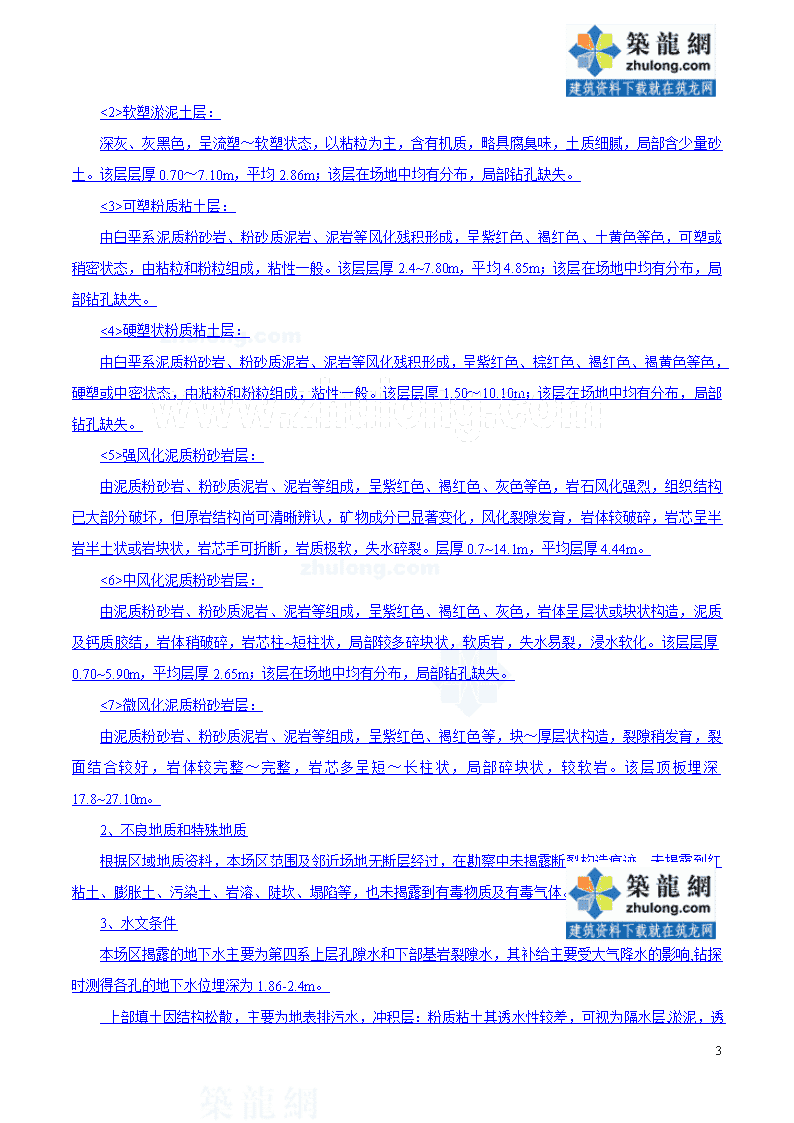

'基坑支护及土方挖运施工方案工程名称：***二期工程工程地点：施工单位：编制单位：编制人：编制日期：年月日审批负责人：审批日期：年月日2 前言编制说明及工程施工实施目标（略）2第1章工程概况1.1工程概况本工程由广州***房地产有限公司投资兴建，设计单位为广东省*****建筑设计研究院。工程周边包括帕宁酒店、居民商住楼、新光城市广场、地铁一号线西门口—陈家祠站附近等。工程地点位于广州市中山七路与康王中路交汇处。本工程地下室三层，其基坑开挖深度为12.9米，基坑平面形状近似长方形，平面尺寸：坑南边长46.850米、坑北边长42.000米、坑东边长51.820米、坑西边长50.195米，基坑周边长度约192米，占地面积约2260平方米，土方开挖量约2.9万立方米。基坑周边采用800mm厚C30钢筋砼连续墙+二道C30钢筋砼内支撑支护方案。本工程施工内容包括导墙和地下连续墙、冠梁、腰梁（围檩）、钢筋混凝土支撑、土石方开挖及余土外运、排水、降水等。连续墙导墙采用“┑┍”形导墙，导墙高1.5m，厚200mm，周长同连续墙，墙身混凝土设计强度等级为C30（施工时混凝土强度等级提高一级配制），总工程量约为120m3。地下连续墙墙厚800mm，墙身砼强度等级为C35，抗渗等级为S8，连续墙周长约192.4m，开挖深度约18.0—21.0m。拟分为34个槽段，其中异形槽段4个，工程量约3232m3。地下连续墙要求除计算需要，连续墙嵌固深度为：进入强风化层嵌固深度不少于3.0m，进入中风化嵌固深度不少于0.5m，嵌固深度为6-8m。钢筋砼内支撑由600×600钢构柱支撑，柱长约14.8米，钢构柱采用φ1200钻（冲）孔桩基础。南边基坑采用双排φ500@350水泥搅拌桩地基加固。1.2工程地质、水文情况1、本站位土、岩层从上到下主要有：<1>松散杂填土层；<2>软塑淤泥土层；<3>可塑粉质粘土层；<4>硬塑粉质粘土层；<5>强风化泥质粉砂岩；<6>中风化泥质粉砂岩；<7>微风化泥质粉砂岩。每个岩土层分别按岩土层代号、岩土名、时代成因、岩性描述如下：<1>松散杂填土层（Q4ml）：松散杂填土，呈灰褐色、灰黄色、杂色等，稍湿～湿、欠压实～稍压实，松散～稍密，主要由粘性土、粉土、砂土等回填而成，局部孔段顶部为砼。该层层厚1.50~4.00m,平均层厚2.84m。10 <2>软塑淤泥土层：深灰、灰黑色，呈流塑～软塑状态，以粘粒为主，含有机质，略具腐臭味，土质细腻，局部含少量砂土。该层层厚0.70～7.10m，平均2.86m；该层在场地中均有分布，局部钻孔缺失。<3>可塑粉质粘土层：由白垩系泥质粉砂岩、粉砂质泥岩、泥岩等风化残积形成，呈紫红色、褐红色、土黄色等色，可塑或稍密状态，由粘粒和粉粒组成，粘性一般。该层层厚2.4~7.80m，平均4.85m；该层在场地中均有分布，局部钻孔缺失。<4>硬塑状粉质粘土层：由白垩系泥质粉砂岩、粉砂质泥岩、泥岩等风化残积形成，呈紫红色、棕红色、褐红色、褐黄色等色，硬塑或中密状态，由粘粒和粉粒组成，粘性一般。该层层厚1.50～10.10m；该层在场地中均有分布，局部钻孔缺失。<5>强风化泥质粉砂岩层：由泥质粉砂岩、粉砂质泥岩、泥岩等组成，呈紫红色、褐红色、灰色等色，岩石风化强烈，组织结构已大部分破坏，但原岩结构尚可清晰辨认，矿物成分已显著变化，风化裂隙发育，岩体较破碎，岩芯呈半岩半土状或岩块状，岩芯手可折断，岩质极软，失水碎裂。层厚0.7~14.1m，平均层厚4.44m。<6>中风化泥质粉砂岩层：由泥质粉砂岩、粉砂质泥岩、泥岩等组成，呈紫红色、褐红色、灰色，岩体呈层状或块状构造，泥质及钙质胶结，岩体稍破碎，岩芯柱~短柱状，局部较多碎块状，软质岩，失水易裂，浸水软化。该层层厚0.70~5.90m，平均层厚2.65m；该层在场地中均有分布，局部钻孔缺失。<7>微风化泥质粉砂岩层：由泥质粉砂岩、粉砂质泥岩、泥岩等组成，呈紫红色、褐红色等，块～厚层状构造，裂隙稍发育，裂面结合较好，岩体较完整～完整，岩芯多呈短～长柱状，局部碎块状，较软岩。该层顶板埋深17.8~27.10m。2、不良地质和特殊地质根据区域地质资料，本场区范围及邻近场地无断层经过，在勘察中未揭露断裂构造痕迹。未揭露到红粘土、膨胀土、污染土、岩溶、陡坎、塌陷等，也未揭露到有毒物质及有毒气体。3、水文条件本场区揭露的地下水主要为第四系上层孔隙水和下部基岩裂隙水，其补给主要受大气降水的影响,钻探时测得各孔的地下水位埋深为1.86-2.4m。10 上部填土因结构松散，主要为地表排污水，冲积层：粉质粘土其透水性较差，可视为隔水层,淤泥，透水性较差，可视为弱透水层，其水力联系较差,下部基岩在钻探过程中有轻微漏水现象。根据本次抽水试验，结合该地区水文地质资料，上部杂填土水量较多，主要为地表排污水的影响，基岩裂隙发育，有一定量裂隙水，富水性贫乏。地下水的腐蚀性评价地下水类型为C1-+SO--4+HCO3--Ca++型水，PH=7.0~7.4，侵蚀CO2=0mg/L。C1-=95.72~109.90mg/L、SO--4=98.00~140.00mg/L，HCO3-=139.37~176.23mg/L。根据《岩土工程勘察规范》（GB50021-2001）中环境水对混凝土腐蚀性评价标准，该地下水为Ⅱ类地下水环境，场地地下水对混凝土无腐蚀性，对混凝土中钢筋具弱腐蚀性,对钢结构具弱腐蚀性(防护措施:在钢结构的表面用涂料层与腐蚀介质隔离)。10 第2章项目部组织管理机构2.1项目部组织机构图本项目的组织机构图如下图02-1。技术组财务组设材组资料组工程组组质安组试验组综合组项目经理技术负责人钢筋班混凝土班成槽班测量班起重班其它班冲孔班木工班泥浆班图02-1项目组织机构图2.2管理机构职责划分1、项目经理职责（1）主持项目部全面工作，对本工程的合同履约，并负责组织和实施。（2）负责项目部的组建和协调管理，调动项目部全体成员的积极性。作为本工程的质量、工期、安全、防火等第一责任人或领导责任人对工程质量、工程进度、安全生产、文明施工、成本核算负完全责任。（3）协调内外关系，处理好与业主、监理、设计、政府各管理部门、当地居民和其它施工单位的关系。2、项目技术负责人职责（1）主管施工技术、质检、测量、试验等业务部门的工作；10 （2）主持编制实施性施工组织设计、优化方案，确定施工进度计划、工艺标准、质量目标，对施工全过程实施全面管理和质量监控；（3）主持各种业务学习和技术交流会，代表性工程施工方案，批准质量计划和作业指导书；（4）对施工质量全面负责，并接受监理的监督、检查和评审；（5）组织工程质量的分析、安全事故分析及制定处理方案。3、综合组职责（1）负责职工生活和各项后勤保障管理工作；组织员工参加培训和各项有益活动。（2）负责来往文件统一归档及上传下达。（3）负责各项办公设备和办公用品的管理等，加强完善项目部安排的其他事项。4、工程技术组（1）、对工程项目进行全过程的调度组织。（2）、对工程项目的技术方案进行全方位的监控。（3）、参与图纸会审、编制施工组织设计、对施工队进行质量技术交底。（4）、根据工程项目的特点，制定各种专业技术措施；编制各阶段施工计划。（5）、负责制定工程项目的生产计划，协调各专业队的施工计划。（6）、以施工组织设计为指导，组织各施工班组按质按量完成施工任务。（7）、负责处理施工过程中的技术、质量问题。（8）、审核工程的技术资料。5、质量安全组（1）、对工程项目进行全过程的质量、安全监控。（2）、组织质量管理、质量监检、施工过程等方面按公司《质量体系程序文件》要求进行质量控制，并进行监督检查和指导。（3）、监督施工班组在施工过程中严格按图纸、技术规范和操作规程要求进行施工，严把质量关卡。对各施工队进行质量技术交底。（4）、检查、复核测量基线、基点及水准点，确保施工点准确无误。（5）、对调入的施工用材料，检查其品种、规格和质量是否符合设计及图纸要求，监督其及时进行检验。（6）、根据工程项目特点，制定相应的安全管理措施及各专业安全技术措施。（7）、对各施工队进行安全技术交底。（8）、监督施工班组在施工过程严格按安全操作规程进行施工。10 （9）、按制度进行月、季度安全及文明施工检查，并进行评定。（10）、对出现的安全事故或隐患及时处理、分析并向上级报告。6、设备材料组（1）、根据施工计划要求，编制物资供应计划，配备好各种类型的机械设备，及时调度组织施工所需的机械设备进场，分阶段及时组织材料进场。（2）、定期进行机械设备的检查工作，督促维修人员及时进行机械设备的维修保养工作，确保施工机械的正常运转。（3）、按照公司《质量体系程序文件》的要求对材料的采购、供应方的信誉进行评定。（4）、执行进货验收制度，按规定对材料进行检验和试验，提供合格的材料。（5）、对所有已进场的材料做好各类标识和可追溯性控制。（6）、做好材料的搬运和贮存工作。7、财务计划组职责（1）根据工程施工的网络计划编制月、旬、周资金计划，实行资金动态管理，编制年度、月度财务报表。（2）办理工程款的收取，各种材料款、工人工资的支付。（3）实行成本责任承包的层层承包制，严格控制施工成本。10 第3章施工总平面布置及临时工程3.1施工总平面布置3.1.1施工总平面布置的原则施工总平面布置图的作用是用来正确处理全工地在施工期间所需各项设施之间的空间关系，按施工方案和施工总进度计划合理规划施工便道、材料堆场、仓库、钢筋加工场、临时房屋建筑、临时用水用电管线敷设等，为使现场总平面布置科学合理，使用方便，做到整齐美观、清洁畅通、文明施工，在施工总平面布置时应遵循如下几点原则：1、结合施工现场能利用的场地实际情况，尽量减少占用工程用地，避免临时设施的重复搭建，保证办公、生活服务设施相对固定。2、钢筋加工场及材料堆场布置要适合施工生产的需要，方便材料进场，尽量减少现场二次搬运。3、临时用水用电的管线架设应方便施工。4、总平面布置要充分考虑生产、生活设施和施工中的劳动保护、技术安全、防火要求，卫生要求及环保要求。3.1.2施工总平面布置本工程为基坑支护工程施工，工程量大，且工期紧，因此需投入大量的人力、物力，并要减少料具的场内二次搬运距离，最大限度发挥机械设备的效率，搞好现场文明施工，所以现场必须要求科学合理的平面布置，为此我司根据省市政府有关文明施工的要求和实际情况并结合工程特点，拟作如下施工总平面布置：1、施工现场所在区域交通方便，周边道路均可到达，满足机械、设备、人员进场条件。2、本工程现场按施工用水电由业主提供的水电源接驳点，从接驳点接出水电，施工用水电沿基坑边布置。3、根据现场斟察情况，本项目临时设施设在现场南面，场地内设钢筋加工场、泥浆池、钢筋堆场、模板加工及堆场。3.2施工临时设施3.2.1临设建筑布置现场办公室和生活等临时设施由业主提供,不另行搭设。10 3.2.2洗车槽计划在现场西南侧大门出口处设一个洗车槽和沉淀池，驶出车辆必须冲洗干净。3.2.3场内地面硬化施工现场推行硬地化。施工现场生产加工车间、钢筋堆场、模板堆场地面可根据实际情况由业主负责进行硬底化处理，以便在多雨天气保证场地内无泥泞，做到文明施工。3.2.4材料堆放1、材料分类堆放，用不同颜色划定，标识清楚，标牌统一，悬挂高度为1.2m。2、施工物料除按施工总平面布置图指定位置放置外，还要根据不同特点和性质，规范布置方式与要求，执行堆放整齐、限高限宽、上架入箱、规格分类、挂牌标识等管理标准。3.2.5生活区施工阶段，生活区的宿舍、食堂等由项目部统一管理。1、生活区宿舍每人占有2㎡，适当分隔，单人单床，门和主要通道宽不少于1.2m，卫生整洁，通风、采光良好。2、宿舍周围环境卫生、安全，宿舍内铺盖统一，个人用品放置规整。3、统一食堂，食堂远离厕所、污水沟、垃圾等污染源。4、厨房设置按文明施工标准和市防疫站的卫生标准，厨房内生、熟分开，熟食间设沙门、沙窗，设生、熟砧板、刀具、洗菜池、防蝇灯、冰箱和消毒柜等，并做到每天两餐的食物留样。设有茶水桶并加锁，设加盖垃圾桶，生活垃圾及时清理，每个厨房必须到卫生部门办理卫生许可证。5、场内设男、女厕所、浴室，厕所的设置按文明施工标准，厕所内设置洗手槽，厕所专人清扫，定期喷药，保持清洁卫生。6、生活区内按消防要求，设置消防栓和配置合理消防器材，并要有消防措施、管理制度和应急措施。3.3临时供水、供电本工程施工过程中的水电由业主负责提供。本施工现场用水、用电有两路走向：(1)办公室、生活用水、用电；(2)施工用水、用电（约250-300千瓦）。施工、生活用水由业主负责提供，用镀锌钢管沿基坑四周敷设，并设置相应的消防栓，水管遇路口等设施则埋地通过。10 施工、生活用电由业主负责提供，并采用分区供电形式：即施工区与临设区分开供电，以减少相互之间的影响。配电箱分布在有用电设备的地方，箱内需设置自动空气开关、漏电开关、闸刀（三相或单相根据负荷类型确定），各配电箱必须作重复接地，现场所有设备必须实施一机一闸一漏电开关制。如现场市电电源不能满足施工要求，需根据本工程实际用电量由业主负责配备柴油发电机组供电以满足施工用电量需求。10'
