校区行政综合楼及报告厅工程桩基施工方案

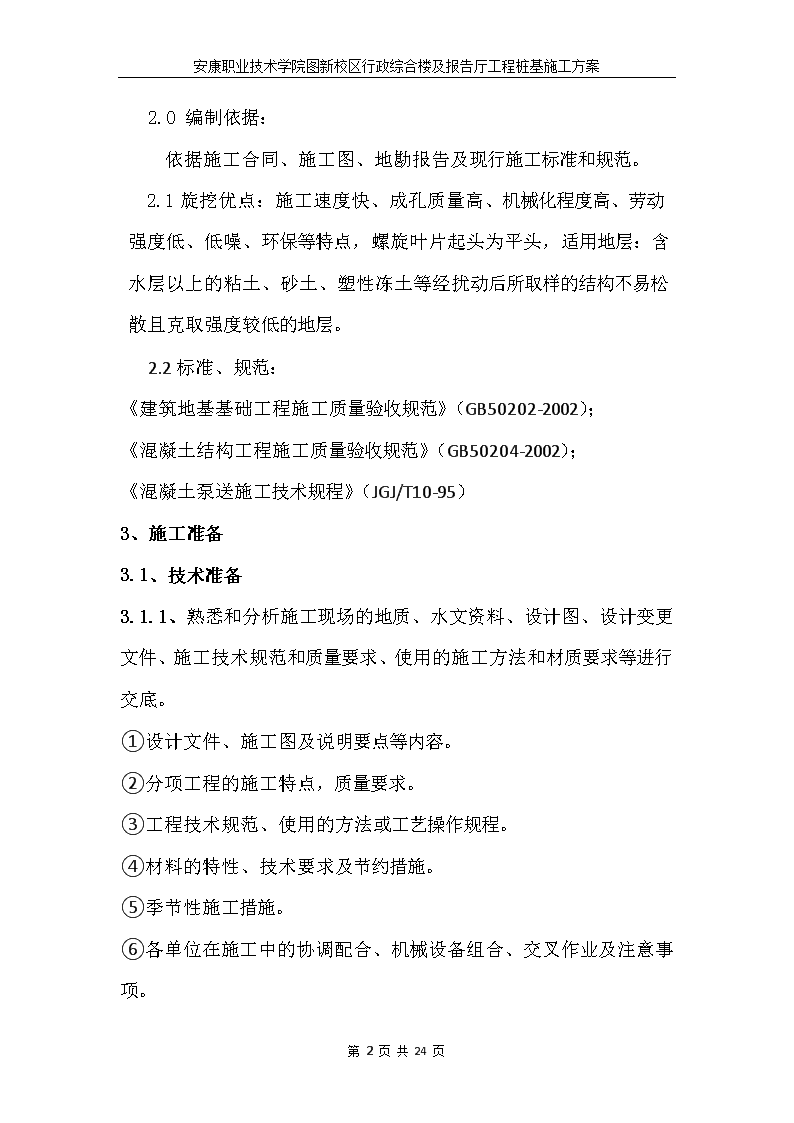

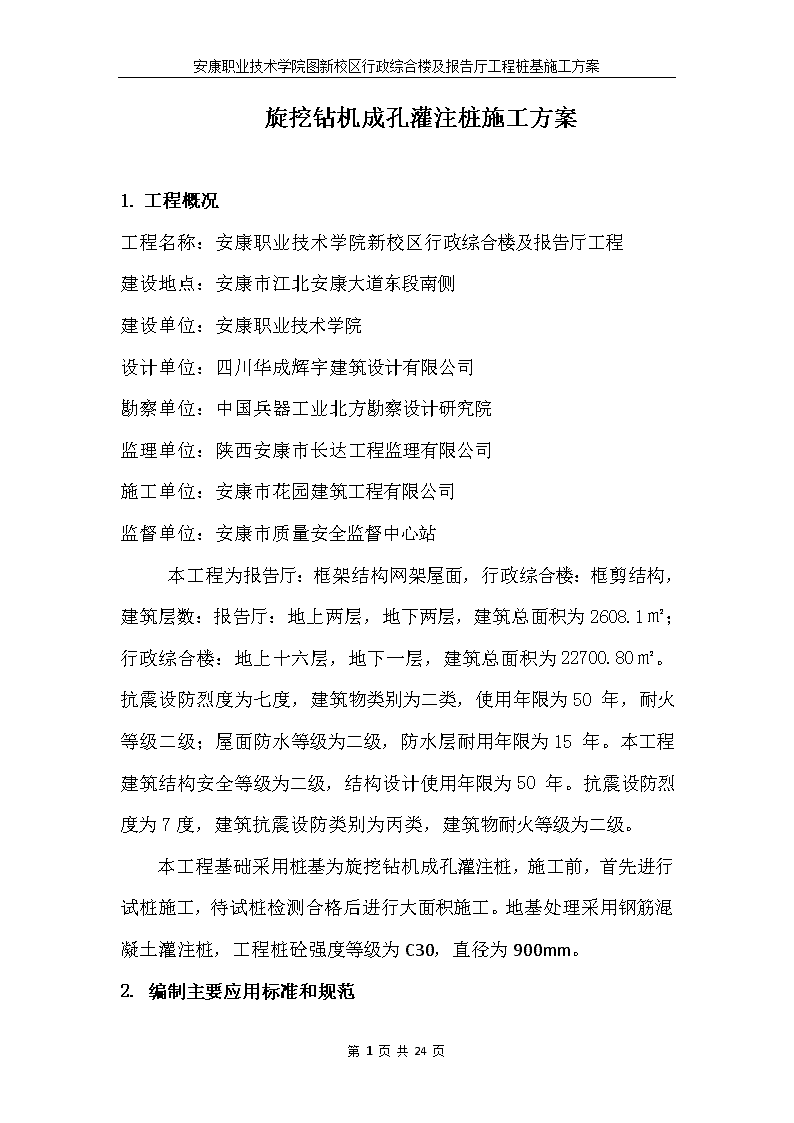

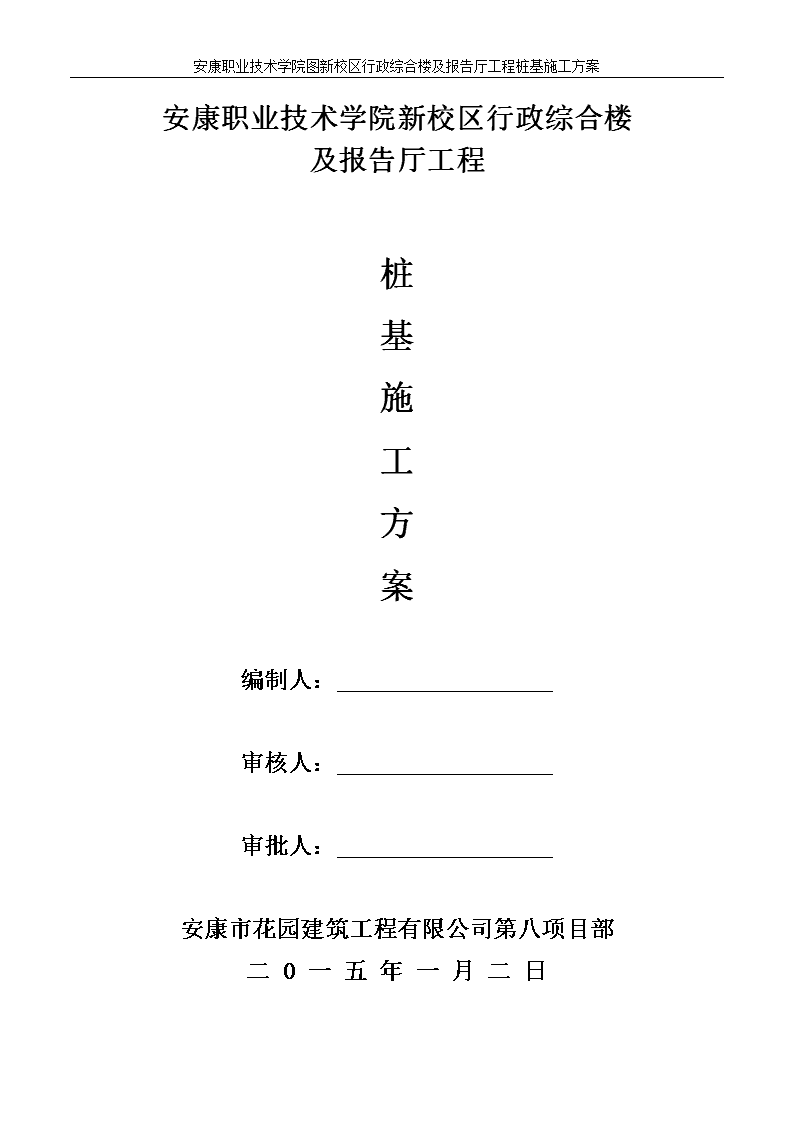

'安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案安康职业技术学院新校区行政综合楼及报告厅工程桩基施工方案编制人：审核人：审批人：安康市花园建筑工程有限公司第八项目部二0一五年一月二日 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案旋挖钻机成孔灌注桩施工方案1.工程概况工程名称：安康职业技术学院新校区行政综合楼及报告厅工程建设地点：安康市江北安康大道东段南侧建设单位：安康职业技术学院设计单位：四川华成辉宇建筑设计有限公司勘察单位：中国兵器工业北方勘察设计研究院监理单位：陕西安康市长达工程监理有限公司施工单位：安康市花园建筑工程有限公司监督单位：安康市质量安全监督中心站本工程为报告厅：框架结构网架屋面，行政综合楼：框剪结构，建筑层数：报告厅：地上两层，地下两层，建筑总面积为2608.1㎡；行政综合楼：地上十六层，地下一层，建筑总面积为22700.80㎡。抗震设防烈度为七度，建筑物类别为二类，使用年限为50年，耐火等级二级；屋面防水等级为二级，防水层耐用年限为15年。本工程建筑结构安全等级为二级，结构设计使用年限为50年。抗震设防烈度为7度，建筑抗震设防类别为丙类，建筑物耐火等级为二级。本工程基础采用桩基为旋挖钻机成孔灌注桩，施工前，首先进行试桩施工，待试桩检测合格后进行大面积施工。地基处理采用钢筋混凝土灌注桩，工程桩砼强度等级为C30，直径为900mm。2.编制主要应用标准和规范第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案2.0编制依据：依据施工合同、施工图、地勘报告及现行施工标准和规范。2.1旋挖优点：施工速度快、成孔质量高、机械化程度高、劳动强度低、低噪、环保等特点，螺旋叶片起头为平头，适用地层：含水层以上的粘土、砂土、塑性冻土等经扰动后所取样的结构不易松散且克取强度较低的地层。2.2标准、规范：《建筑地基基础工程施工质量验收规范》（GB50202-2002）；《混凝土结构工程施工质量验收规范》（GB50204-2002）；《混凝土泵送施工技术规程》（JGJ/T10-95）3、施工准备3.1、技术准备3.1.1、熟悉和分析施工现场的地质、水文资料、设计图、设计变更文件、施工技术规范和质量要求、使用的施工方法和材质要求等进行交底。①设计文件、施工图及说明要点等内容。②分项工程的施工特点，质量要求。③工程技术规范、使用的方法或工艺操作规程。④材料的特性、技术要求及节约措施。⑤季节性施工措施。⑥各单位在施工中的协调配合、机械设备组合、交叉作业及注意事项。第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案⑦试验工程项目的技术标准和采用的规程。⑧适应工程内容的科研项目、四新项目和先进技术、推广应用的技术要求。⑨安全、文明、环保施工具体要求。由现场主管技术员配合项目部向现场施工班组、施工人员进行技术、操作、安全、环保交底,确保施工过程的工程质量和人身安全。3.1.2、熟悉施工现场环境,排查清施工区域内的地下管线（管道、电缆）、地下构筑物、危险建筑等分布情况。本工程危险源包括：高空坠落、物体打击、触电、溺水、机械伤害、坍塌、中毒、火灾、职业病等。3.1.3、砼配合比设计及试验：按砼设计强度要求，分别做水下砼配合比及普通砼配合比的试验室配合比、施工配合比，满足钻孔桩灌注砼的要求。3.1.4、测量准备:在场地内设置埋设水准点3个，导线点3个。3.2、机具准备3.2.1、钻孔设备:150型全液压旋挖钻机等。3.2.2 配套设备:挖掘机、装载机、吊车、钻渣运输车各1台、钢护筒（每台钻机配2个）、潜水泵、泥浆泵等。3.2.3 安全设备:防水照明灯、安全帽、防护网等。3.2.4 混凝土灌注设备:砼拌和站、砼运输车、导管、下料斗等。3.2.5 钢筋加工、安装设备:钢筋笼成套加工设备、电焊机等。第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案3.2.6试验检测设备：抗压强度试模3组、坍落度筒1套、温度计2支（量程0-100℃）等。3.3、材料准备原材料：水泥、石子、砂、钢筋等由项目部试验人员按规定进行检验，并报监理工程师检验，确保原材料质量符合相应标准。3.4、作业条件3.4.1 开钻前场地应完成三通一平，即路通、水通、电通、场地平整。场地平整采用装载机平整，人工配合。旋挖钻机作业场地平整尺寸为10米×10米，平整后用装载机轮胎进行碾压，地基不好处作局部作业面换填处理，压路机碾压，以满足钻孔设备的稳定性要求。①、施工前，根据主要施工过程存在的不安全因素特点，进行危险源辨识。②、在施工现场设置“四牌一图”，即工程概况牌（200×1500mm），工程公示牌（2000×1500mm），安全、质量、环保目标公示牌（2000×1500mm），施工标识牌（800×600mm）及施工平面布置图（2000×1500mm）。③、施工现场用电采用三相五线制系统和三级配电二级保护方式，工作接地电阻值不得大于1Ω；供电线路始端、末端必须做重复接地。用电设备实行“一机一闸一漏一箱”制；不得用一个开关直接控制两台以上的用电设备。④、用装载机及时清理钻渣，保证施工现场道路畅通。3.4.2挖好2倍孔体积的泥浆池，完善孔口四周排水系统，做好孔口的围护及防护工作。第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案4、施工工法4.1、工艺流程现场调查→测量放线及定桩位→配制泥浆→开挖地面表层土埋设钢护筒→检查桩中心轴线→钻机就位及钻进→成孔检查→清孔→吊放钢筋笼→安装砼导管→灌筑水下砼→桩成品检测、验收以上所有流程须经监理全过程监理。第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案4.2、施工方法及施工要点4.2.1、测量放样及定桩位①复核全部桩位坐标，确认设计图纸提供的桩位数据，编排桩位号、会桩位图、绘制桩施工进度计划、确定施工路线等。沿桩中心呈“十”字型引出四个木桩位点用来控制桩位，作为桩护桩，第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案护桩采用木桩（３ｃｍ×３ｃｍ），桩顶钉钉，高度50cm，埋入地下45cm，并用砂浆或素混凝土保护。②检测：●自检：现场技术员用几何尺寸方法复核桩位，每天对有可能扰动的桩位护桩复核一次，若护桩被破坏或发生位移及时通知测量人员进行复测。●监理检测：桩位放样完成，经现场技术人员检查无误后及时报请监理工程师复核，监理工程师用全站仪采用坐标法对桩位进行符合，无误后进行护筒埋设工作。图1桩护桩示意图5-10米(据地形调整)承台0#1#2#3#墩台5-10米(据地形调整)0#1#2#3#图2单桩护桩示意图（３ｃｍ×３ｃｍ）第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案4.2.2、配制泥浆①、工地试验确定泥浆配合比，通过试验确泥浆配合比为：水：粘土：膨润土＝1：0.4：0.08（质量比）；②、计算桩孔体积，挖2倍桩孔体积的泥浆池；③、根据泥浆配合比，在泥浆池中加入水、粘土、膨润土，用挖掘机搅拌至均匀。④、通知试验室，检测泥浆相对密度、粘度、含砂率、胶体率、PH各项指标，合格后方可使用。泥浆各项指标如下：钻孔方法相对密度g/cm3粘度Ts胶体率%含砂率%PH值旋挖钻1.05~1.15大于17大等于95不大于2大于6.5⑤、注意事项：泥浆配制前在泥浆池底部和四周铺设塑料布，防止泥浆渗漏。钻孔过程中每进尺5—10米时测定泥浆各项技术指标，不满足要求时及时调整，保持各项指标符合要求。第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案4.2.3、护筒的制作与埋设①、护筒制作　　护筒采用钢质护筒，2m以内的护筒，采用厚不小于2mm后的钢板制作，顶部、中部和底部加焊5mm厚15cm高加强圈；制作时，钢护筒的内径比桩径大50-100mm。②、护筒埋设钢护筒埋置高出施工地面0.1m；若桩孔在软弱，应将钢护筒埋置至较坚硬密实的土层中深0.5m以上；以保证桩位的准确性。护筒埋设：①、埋设护筒采用人挖坑法，由人工安放。②测量队对要埋设护筒的桩位进行放样，现场技术人员复核，旋挖钻机钻头中心对准桩位中心挖孔扩孔，所挖孔直径为护筒直径加20cm，挖孔深度为护筒长度、筒边③、在孔内回填30—50cm粘土，并用旋挖钻钻头夯击密实。④、利用护桩拉线绳定出桩位中心，再用线锤将桩位中心点引至孔底。⑤、护筒位置确定后，吊垂线，用钢卷尺量测护筒顶部、中部、底部距离垂线的距离，检查护筒的竖直度。护筒斜度不大于1％。⑥、符合要求后在护筒周围对称填C15混凝土浇筑。⑦、四周夯填完成后，再次检测护筒的中心位置和竖直度。⑧、测量护筒顶高程，根据桩顶设计高，计算桩孔需挖的深度。第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案4.2.4、钻机就位及钻孔①、确定钻机位置，在钻机位置四周洒白灰线标记。②、标记位置，定位。将旋挖钻机开至白灰线标记位置，不再挪动。③、连接护桩、拉十字线调整钻头中心对准桩位中心。通过钻机自身的仪器设备调整好钻杆、桅杆的竖直度并锁定。④、开始钻孔作业，钻进时应先慢后快，开始每次进尺为40-50cm，确认地下是否不利地层，进尺5米后如钻进正常，可适当加大进尺，每次控制在70-90cm。⑤、成孔、成孔检查●成孔达到设计标高后，对孔深、孔径、孔壁垂直度、沉淀厚度等进行检查，检测前准备好检测工具，测绳、检孔器等。检孔器应按如下要求制作：●检孔器的外径D为钢筋笼直径加10cm，长度为6D（D为孔径，检孔器的加工执行钢筋加工及安装规范要求）。第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案检孔器长度一览表桩径1.01.11.21.31.41.51.61.7检孔器长度6.06.67.27.88.49.09.610.2●标定测绳，测绳采用钢丝测绳，20米以内测锤重2Kg，20米以上测锤重3Kg。  ●测量护筒顶标高，根据桩顶设计标高计算孔深。以护筒顶面为基准面，用测绳测量孔深并记录，测量时测量五处（中心一处，四周对应护桩各测量一处）孔深按最小测量值，当最小测量值小于设计孔深时继续钻进。现场技术人员应严格控制孔深，不得用超钻代替钻渣沉淀。●用检孔器检测孔径和孔的竖直度，检孔器对中后在孔内靠自重下沉，不借助其他外力顺利下至孔底，不停顿，证明钻孔符合规范及设计要求，如不能顺利下至孔底时，用钻机进行扩孔处理。●检测标准：孔深、孔径不小于设计规定；钻孔倾斜度误差不大于1％；沉渣厚度符合设计规定：对于直径≤1.5m的桩，≤300mm；对于直径＞1.5m的桩或桩长＞40m或土质较差的桩，≤500mm。桩位误差不大于50mm。钻孔过程中钻机操作要领和注意事项：①、在钻进过程中应时刻注意钻机仪表，如仪表显示竖直度有变化，应及时进行调整，调整后钻进。第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案②、钻孔过程中每进尺5—10米时测定泥浆各项技术指标，不满足要求时及时调整。③、钻进过程中生成的泥浆，导入泥浆沉淀池，沉淀后循环使用，施工完成后用泥浆车将其运至指定地点以防对环境造成污染。④、钻进过程中注意孔内水压差。⑤、钻进时记录每次的进尺深度并及时填写钻孔施工记录，交接班时应交待钻进情况及下一班的注意事项。⑥、因故停钻时，孔口应护盖，严禁钻头留在孔内，以防埋钻。同时保持孔内有规定的水头（即应高于地下水位或空外水位1.0-2.0m）和要求的泥浆浓度、粘度，以防坍孔。⑦、旋挖钻孔应超挖30cm，以保证桩长，同排桩超挖深度应基本一致，要控制在±5cm以内。⑧、在钻进过程中，设专人对地质状况进行检查。⑨、在钻进过程中，要根据地质情况调整钻机的钻进速度。在粘土层内，钻机的进尺控制在80-90cm/次旋挖，在砂土层中，钻机的进尺控制在40-50cm/次旋挖。⑩、在钻进过程中，钻杆的提升速度控制在0.4米/s。4.2.5、清孔：①、孔底清理紧接终孔检查后进行。钻到预定孔深后，必须在原深处进行空转清土（10转/分钟），然后停止转动，提起钻杆。②、注意在空转清土时不得加深钻进,提钻时不得回转钻杆。第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案③、调整泥浆指标，试验室试验人员检测成孔后泥浆比重、粘度、含砂率，是否符合灌注水下混凝土要求。（泥浆相对密度1.03—1.1；粘度17—20Pa.s；含砂率：＜2%；胶体率：＞98%），如不符合要求则下导管，将泥浆泵与导管连接，通过导管由孔底注入符合要求的稀释泥浆，进行循环。④、灌注前试验人员再次检测泥浆指标，其比重、粘度、含砂率符合灌注混凝土标准时清孔结束。⑤、清孔后，用测绳检测孔深。4.2.6、钢筋笼制作与安装4.2.6.1、钢筋笼的制作钢筋笼的制作执行《钢筋加工及安装规范要求》： 1、所用钢筋和焊条的品种、规格质量符合设计要求和规范规定。 2、钢材检查出厂质量证明书，并按规范要求取样，复试合格后方可下料制作。3、钢筋笼的主筋采用搭接焊，搭接长度为10d，同一接头区段搭接面积不超过钢筋断面面积的50%，接头区段错开不小于35d，且不小于500mm。4、焊接前由持证焊工进行模拟焊，经试验合格后方可正式施焊.5、灌注桩钢筋笼整体加工。钢筋笼骨架外侧设置控制保护层厚度的圆柱形砂浆垫块，其间距竖向为2M，每道横向圆周不少于3处，骨架顶端设置吊环。第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案 6、钢筋笼成型制作：在可控制主筋位置及主筋笼长与加劲箍位置的模具上完成，由持证焊工采用电弧焊进行操作，主体成型后，在主筋上按设计图纸的要求划出螺旋箍筋间距位置，进行螺旋箍筋的安装。螺旋箍筋缠绕必须紧密，采用绑扎和每米点焊与主筋连接成型。成型后的钢筋笼进行质量检查合格后置于安全地带，钢筋笼下垫枕木，并及时进行覆盖。 钢筋加工的允许偏差需符合设计及规范要求序号项 目允许偏差（mm）备 注1钢筋笼直径±10主筋外径2钢筋笼长度±100 3主筋间距±10主筋中心直线距4箍筋间距±20 5保护层+10主筋外皮起算4.2.6.2、钢筋笼的运输、安装钢筋笼运输采用炮车运输，吊车安放。①、对钢筋笼加焊加强筋（具体形式和位置见图4），防止在运输安装过程中钢筋笼变形。②第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案、钢筋笼采用吊车安放，起吊钢筋笼时，吊钩处用滑轮和钢丝绳连接钢扁担，勾挂钢筋笼。起吊用双吊点，第一吊点设在骨架的上部，使用主钩起吊。第二吊点设在骨架的中点到三分点之间。起吊时，先起吊第一吊点，将骨架稍提起，再与第二吊点同时起吊。待骨架离开地面后，第二吊点停止起吊并松钢丝绳，直到骨架与地面垂直后第一吊点停止起吊，解除第二吊点钢丝绳。③、缓慢移动钢筋笼，将钢筋笼吊到孔位上方，对准孔位、扶稳，缓慢下放，依靠第一吊点的滑轮和钢筋笼自重，眼观使钢筋笼中心和钻孔的中心一致。④、以护筒顶面为基准面，量测钢筋笼，当钢筋笼到达设计位置时，焊吊筋固定。当钢筋笼需接长时，先将第一节钢筋笼利用架立筋临时固定在护筒部位，然后吊起第二节钢筋笼，对准位置用焊接或套筒连接。焊接时可以使用多台电焊机同时焊接。⑤、钢筋笼固定，可以采用在钢筋笼主筋上焊定四根吊筋，吊筋圈内穿穿杠，将钢筋笼固定（见图5）。⑥、钢筋笼安放完成后，在钢筋笼对称钢筋上帮十字线，连接单桩护桩，拉十字线，用吊垂检查两十字交叉点是否重合。不符合要求时，应调整穿杠上的钢筋笼吊筋,使之重合。第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案⑦、钢筋骨架的制作和吊放的允许偏差为：主筋间距±10mm；螺旋筋间距±10mm；骨架外径±l0mm；骨架倾斜度±0.5％；骨架保护层厚度±20mm；骨架中心平面位置20mm；骨架顶端高程+20mm，骨架底面高程±50mm。4.2.7、安放导管砼采用导管灌注，导管内径为200mm，螺丝扣连接。①、导管使用前使用气泵进行水密承压试验。试压前将导管一头封闭，从另一端将导管内注满水，用带有进气管的导管封闭端头将导管封闭，将气泵气管与导管进气管连接，加压至0.6Mpa（压力不小于孔内水深1.3倍的压力，也不应小于导管壁和焊缝可能承受灌注混凝土时最大内压力的1.3倍，按40米水深压力进行试压，试压压力为0.6Mpa。）。持压2分钟，观察导管有无漏水现象。②、检查导管外观，导管内壁应圆滑、顺直、光洁和无局部凹凸。局部沾有灰浆处应清理干净，有局部凸凹的导管不予使用。③、导管试拼、编号根据护筒顶标高，孔底标高，考虑垫木高度，计算导管所需长度对导管进行试拼（标准导管长度一般为4m、3m、2.5m、2m、1m、0.5m），符合长度要求后，对导管进行编号。试拼时最上端导管用单节长度较短的导管（0.5m），最底节导管采用单节长度较长的导管（4.0m）。④第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案、导管采用吊车配合人工安装，导管安放时，眼观，人工配合扶稳使位置居钢筋笼中心，然后稳步沉放、防止卡挂钢筋骨架和碰撞孔壁。安装时用吊车先将导管放至孔底，然后再将导管提起40cm，使导管底距孔底40cm。⑤、导管高度确定后，用枕木调整导管卡盘高度，用卡盘将导管卡住。4.2.8、水下砼的拌合、运输①、混凝土拌合前，由商砼站试验室提供混凝土配合比、测定拌合料场砂、石的含水量。换算施工配合比，交付拌和站严格按施工配合比拌制混凝土。②、混凝土拌合坍落度控制在180～220mm。每车混凝土出站前，试验室试验人员，检测混凝土的出站坍落度和出站温度，不合格不予出站。混凝土出站时，试验室人员须在运输单上填写出站时间，出站时坍落度，若为冬季施工时，还需填写混凝土的出站温度。③、混凝土运输采用罐车运输，夏、冬季施工时，罐车运输罐应用棉被或其他保温材料包裹保温，以减少混凝土在运输过程中的温度损失。4.2.9、水下灌注混凝土①、每车混凝土灌注前检测混凝土出场、入模的坍落度和出场、入模温度，坍落度应在180-220mm之间，温度应在5℃度以上。②、混凝土由罐车运至现场后，采用吊车吊储料斗运进行灌注。为确保灌注的顺利进行，砼灌注前要首先准确计算出首批砼方量，埋置深度（≥1.0m）和填充导管底部的需要。首批砼的数量按下式确定：V≥π×D2（H1+H2）/4第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案式中：V－灌注首批混凝土所需数量（m3）；D－桩孔直径（m）Ｈ1－桩孔底至导管底端间距，一般为0.4m；Ｈ2－导管初次埋置深度（m）；③、首批混凝土灌注后，灌注砼由砼运输车溜槽直接对料斗放料进行灌注。④、灌注中，每车混凝土灌注完成或预计拔导管前量测孔内砼面位置，以便及时调整导管埋深。导管埋深一般控制在4～6m之间。⑤、在灌注将近结束时，核对砼的灌入数量，以确定所测砼的灌注高度是否正确。灌注完的桩顶标高应比设计标高高出0.5m，高出部分在砼强度达到80%以上后凿除，凿除时防止损毁桩身。⑥、灌注完毕后，拔出护筒。控制要点：①、灌注开始后，应连续地进行，准备好导管拆卸机具，缩短拆除导管的时间间隔，防止塌孔。②、开始灌注时，砼面高度将至钢筋笼底部时要放慢灌注速度，当孔内混凝土顶面距钢筋笼底部1m时，混凝土灌注速度应控制在0.2m/min左右，并仔细量测砼表面高度，以防钢筋笼上浮，当混凝土拌和物上升到钢筋笼底口4m以上时，提升、拆除导管，使混凝土灌注导管底口高于钢筋笼底部2m以上，恢复0.5m/min左右的正常灌注速度。第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案③、钻孔灌注桩施工全过程中，现场技术员应真实可靠地做好记录，记录结果应经监理工程师认可，如钻孔记录、终孔检查记录、砼灌注记录。4.3、施工过程中可能出现的情况的处理措施4.3.1砼堵管处理　　用吊车将料斗连同导管一起吊起，在50cm范围内小幅度上下提升三次，应注意的是切不可把导管提出砼面以外。为避免此类事故发生，应严格要求做到：导管要牢固不漏水；砼和易性坍落度要好；砼浇注必须要在初凝前完成，导管埋深控制在2～3m。4.3.2钢筋笼上浮预防措施①、砼底面接近钢筋骨架时，放慢砼浇注速度，浇筑速度控制在0.2m/min左右；②、砼底面接近钢筋骨架时，导管保持较大埋深，导管底口与钢筋骨架底端尽量保持较大距离；③、砼表面进入钢筋骨架一定深度后，提升导管使导管底口高于钢筋骨架底端一定距离。④、在保证钢筋笼中心位置不变的情况下，通过四根定位钢筋将钢筋笼固定在钢护筒上。5、实测项目5.1钻孔桩成孔质量标准项 目允   许   偏   差第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案孔的中心位置（mm）群桩：100；单排桩：50孔径（mm）不小于设计直径倾斜度小于1%孔深摩擦桩：不小于设计规定；支撑桩：比设计深度超深不小于50mm沉淀厚度（mm）摩擦桩：符合设计要求，当设计无要求时，对于直径≤1.5m的桩，≤300mm；对于直径＞1.5m的桩或桩长＞40m或土质较差的桩，≤500mm；支撑桩：不大于设计规定清孔后泥浆指标相对密度：1.03～1.10；粘度：17～20pa.s；含砂率：＜2%；胶体率：＞98%；5.2钻孔灌注桩实测项目项次检查项目规定值或允许偏差检查方法和频率1△混凝土强度（MPa）在合格标准内试件大于等于10组时，按数理统计方法评定；试件小于10组时，按非统计方法评定；2△桩位（mm）群桩100全站仪或经纬仪：每桩检查排架桩允许50极值1003△孔深（m）不小于设计测绳：每桩量测4△孔径（m）不小于设计探孔器：每桩量测5钻孔倾斜度（mm）1%桩长，且不大于500探孔器：每桩检查6△沉淀厚度（mm）摩擦桩符合设计规定，设计未规定时按施工规范要求测绳量测：每桩检查第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案 支撑桩不大于设计规定7钢筋骨架底面高程（mm）±50水准仪：测每桩骨架顶面高程后反算6、成品保护6.1钻孔灌注桩浇注完成后，可在砼初凝后终凝前及时清理桩头超灌注部分，清理至桩顶设计高程以上30cm左右为准。6.2清理完成后，不应再扰动桩基砼。7、安全文明施工7.1.施工人员应认真贯彻执行安全生产规程中的各项规定，加强现场安全教育工作。增强职工的安全意识，建立安全生产交底制度，要针对施工内容进行交底，并作书面记录。7.2.工程施工中，当班的项目管理人员，各工序责任人，应定期和不定期对施工的机械设备、测量计量仪器具的维护、磨损、连接和状态偏离等状况进行检查和技术复核。及时对机械设备进行保养、维修。7.3.起重吊装设备使用前，均应按程序进行检查和试运转验收，确认合格后报监理鉴认批准再投入使用。7.4.孔口用钢筋网片或木板铺盖，防止人和物掉入其中。对现场危险区、泥浆池周围设立防护栏，作为泥浆循环用的护筒周围拉上三角旗予以警示。7.5.灌桩结束后，若要求填埋的，则对桩孔用规定填料四周对称回填，回填时将溢出的泥浆引至泥浆池中，直至桩孔回填物高出地面，并作好醒目标志。第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案7.6.施工现场所有电器设施都应做好接地保护。施工现场所有电线电览均应与平台做好绝缘保护。7.7.施工用安全设施、设备，包括安全帽、安全带等劳动防护用品须经检查，验收通过准予使用。7.8.在施工时，周围要设置防护，施工人员要佩带安全帽、要穿平底防滑软底鞋。实行每个班次至少清点一次7.9.钻机在工作时，其钻机底部必须用枕木、钢锲垫实，防止钻机移位。同时钻架要用钢丝绳拉住、将钻机作必要固定。8、安全技术措施8.1场地要平整坚硬，在较软的场地中适当铺设道渣，不能使桩机在打桩过程中产生不均匀沉降，防止桩机倾斜。8.2凡生产操作者均必须严格执行安全生产操作规程，现场管理人员要经常对操作工人进行安全生教育，各班组负责人要做到每当班前应做安全生产交底并作好记录签字齐全。8.3电器、机械设备要专人专管，各种接电装置要安全可靠，并有防雨及漏电保护装置。临时输电线必须架空严禁拖地。严格遵守《施工现场临时用电安全技术规范》（JGJ46）规定。8.4上下垂直运输机械、绳索、部件在当班使用前和施工中应有专人负责检查，若有破损，应立即更换，保证完好，起吊物体不得过重过满。8.5施工现场范围设置围墙，加强现场管理，禁止非施工人员进入现场。第23页共24页 安康职业技术学院图新校区行政综合楼及报告厅工程桩基施工方案8.6禁止酒后作业，严禁在施工中打闹、开玩笑。8.7吊桩确保不能发生坠落，要随时检查卷扬机刹车时制动器、钢丝绳，以及连接扣的可靠性和吊桶活底销的保险性，。8.8施工机械必须挂牌运转，在行人通过的地方设置施工标志牌。8.9施工现场内所有电气设施要有防雨遮挡，防止雨水进入造成短路，酿成机械、人身安全事故。8.10强特殊工种人员（打桩机操作手、电工等）操作证管理，无证人员禁止进行特种作业。8.11现场各种设备、设施做到专人专管，特别是容易发生危险的设备、设施（如电气设备、线路、支撑架等）要经常检查维护，严禁其他工种人员擅自移动、处置非本工种设备、设施、材料。对发现的问题应严格按相应规程认真处理并及时上报，不得存有侥幸心理。8.12现场所有机械设备必须按施工平面图进行布置和停放，机械设备的设置和使用必须严格遵循《施工现场机械设备安全管理规定》，现有机械必须有明显的安全技术操作指示牌，具体要做到：所有机械设备应经常性清洁、润滑、紧固、调整、不超负荷和带病工作；机械在停用、停电时必须切断电源。安康市花园建筑工程有限公司第八项目部2015年1月2日第23页共24页'
