桩基施工组织设计

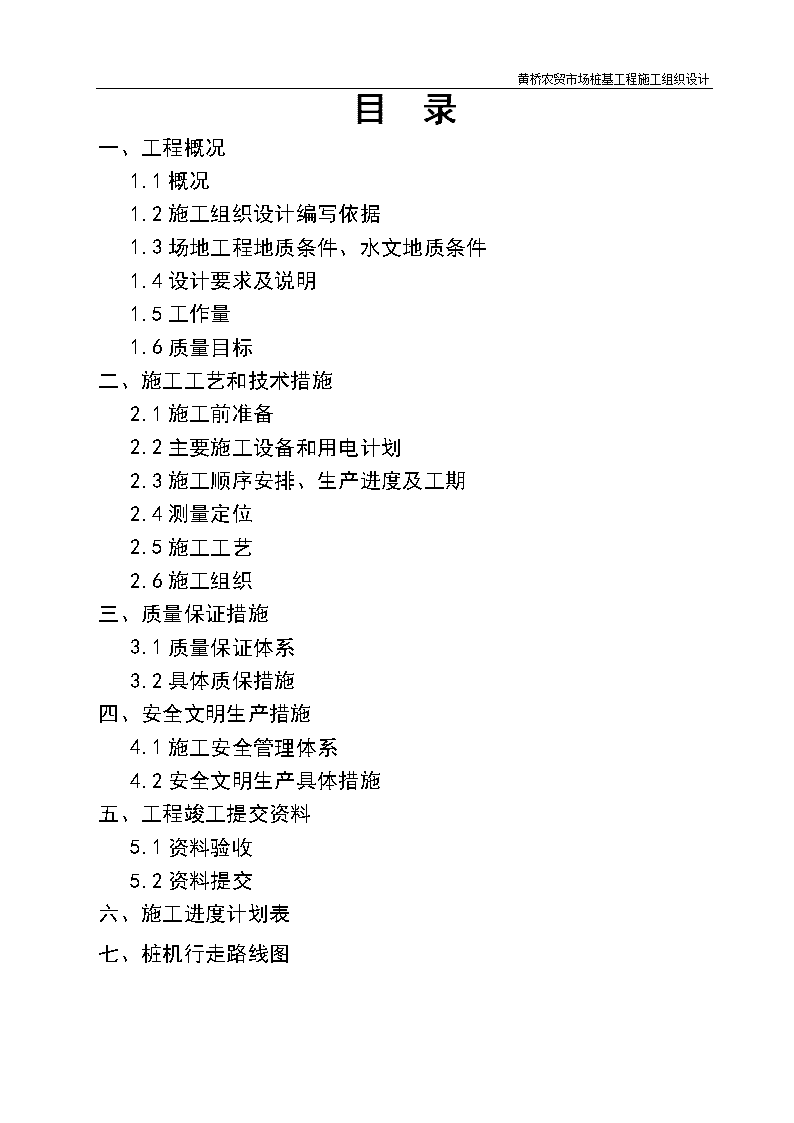

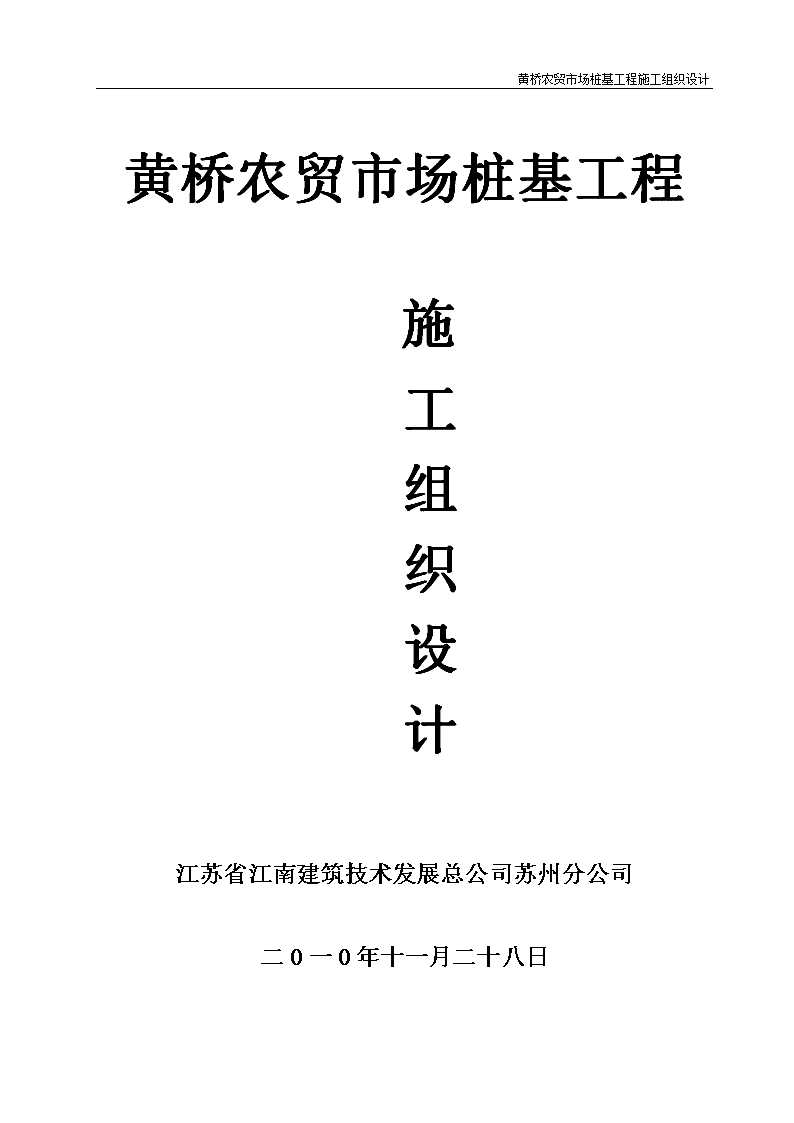

'黄桥农贸市场桩基工程施工组织设计黄桥农贸市场桩基工程施工组织设计江苏省江南建筑技术发展总公司苏州分公司二0一0年十一月二十八日 黄桥农贸市场桩基工程施工组织设计目录一、工程概况1.1概况1.2施工组织设计编写依据1.3场地工程地质条件、水文地质条件1.4设计要求及说明1.5工作量1.6质量目标二、施工工艺和技术措施2.1施工前准备2.2主要施工设备和用电计划2.3施工顺序安排、生产进度及工期2.4测量定位2.5施工工艺2.6施工组织三、质量保证措施3.1质量保证体系3.2具体质保措施四、安全文明生产措施4.1施工安全管理体系4.2安全文明生产具体措施五、工程竣工提交资料5.1资料验收5.2资料提交六、施工进度计划表七、桩机行走路线图 黄桥农贸市场桩基工程施工组织设计一、工程概况1.1概况本工程位江苏省苏州市相城区黄桥镇兴旺路。采用先张法预应力砼管桩。建设单位：苏州市相城区黄桥镇集体资产经营公司设计单位：苏州城发建筑设计院有限公司勘察单位：江苏苏州地质工程勘察院监理单位：苏州天和建设工程咨询有限公司施工单位：安徽华力建设集团有限公司分包单位：江苏省江南建筑技术发展总公司苏州分公司1.2施工组织设计编写依据：1.2.1《桩位图》。1.2.2《建筑桩基技术规范》JGJ94-2008。1.2.3《增强型预应力混凝土离心桩》苏G19—2009。1.2.4《建筑工程施工质量验收统一标准》(GB50300-2001)1.2.5《混凝土结构工程施工质量验收规范》(GB50204-2002)1.2.6《建筑地基基础设计规范》(GB50007-2002)1.2.7《建筑地基基础工程施工质量验收规范》(GB50202-2002)1.2.8《增强型预应力混凝土离心桩技术规范》（苏JG/T032-2009）1.3场地工程地质条件、水文地质条件。详见《相城区黄桥农贸市场岩土工程勘察报告》编号：2010-K-228。1.4设计要求及说明1.4.1基础设计依据：勘察院工程地质勘察报告；桩型选用增强型预应力砼离心桩，按“苏G19--2009”制作。 黄桥农贸市场桩基工程施工组织设计桩型：T-PHC-500-460（100）AB-C80—10、10单桩承载力特征值为950KN：极限承载力标准值为1900KN。桩的最终承载力须通过静载试验确定。桩顶标高：-5.650M、-5.850M。沉桩时以压桩力为主，桩顶标高控制为辅。1.4.2本工程±0.00相当于黄海高程3.800M。1.5工作量：详见下表静压施工预应力管桩参数一览表房号桩型桩数桩长米数备注T-PHC-500-460（100）AB-C80—10、101047套20米/套20940米T-PHC-500-460（100）AB-C80—10、146套24米/套144米总计T-PHC-500-460（100）AB-C801053套20米/套21084米1.6质量目标本工程质量目标等级合格。 黄桥农贸市场桩基工程施工组织设计二、施工工艺和技术措施2.1施工前准备2.1.1.现场踏勘，熟悉地形、施工条件及研究施工图纸，组织协调图纸会审工作。2.1.2施工进场前必须统筹安排，交待好预应力管桩桩机施工顺序，确定辅助施工设备放置位置有利施工，由业主委托专业测绘机构提供每个单体建筑物三个以上基准坐标点及高程点，引至工程场地附近并做好工程定位工作，满足桩机施工要求，施工方做好按设计图纸进行桩位放样，自检后经监理复核确认。2.1.3.三通一平，水电接到现场，在确保安全生产的前提下，布置道路、工棚、料库、配电房或临时设施的建置。2.1.4组织安排机械进场，组装静压桩机及配套设备，做好试运转工作。施工桩机摆布应按施工路线布设保证有利于连续施工。2.2施工机械设备和用电计划2.2.1设备选择根据施工图纸、工程规模，本工程主要施工机械设备选用：⑴GYZ--600型静压桩机共1台(130KW)；(2)J2-1经纬仪1台和J6E型经纬仪2台，DSZ3型水准仪1台。 黄桥农贸市场桩基工程施工组织设计本工程主要设备及用电计划表名称型号功率(KW)数量压桩机GYZ-6001401台电焊机钢筋切割机1×11台照明1.0×44台氧焊设备经纬仪J2-11台经纬仪J6E1台水准仪DXZ31台总功率144KW注：因设备用电不是同时的，实际用电只需140KW即够了。2.3施工顺序安排、生产进度及工期2.3.1施工顺序安排：本工程为新建工程，施工现场首先开挖排水沟及修筑临时施工道路。保证现场不积水产生及管桩材料现场不产生二次搬运，为压桩做准备工作。然后整体施工顺序按照工程的一边向另一边压桩施工。因为施工桩位距离周围已建建筑物距离远，施工产生的应力不会产生不利影响。同时在施工每一承台内桩位时避免关门桩施工。2.3.2工期机器进场2天，测量放线2天，压桩45天，退场1天，见工期进度计划表。2.3.3周边建筑物安全保护措施（1）控制每天沉桩速度，减少挤土效应，这是最有效的措施。（2）在建筑物上设观察点，每天记录，如有上抬情况，立即停止沉桩，待挤土效应减缓后再压桩。 黄桥农贸市场桩基工程施工组织设计2.3.4工期保证措施（1）合理安排施工顺序，尽量减少辅助时间。（2）在完善的夜间照明的情况下，实行24小时连续施工。（3）严格设备管理，确保设备良好运行。（4）现场配备一台挖机进行现场道路、排水沟等的修复工作。2.4测量定位2.4.1施工场地的平面控制点、高程控制点由甲方提供、并经复核无误，双方签字认可后使用。2.4.2桩位应按图纸所示测量确定，用木桩在场地上标好桩位线和桩位，留有明显标记，另在桩位两端要留下固定标记，便于校核。在施工时，桩位要校核，经校核无误后再进行施工。2.4.3做好测量放点记录和复核记录。 黄桥农贸市场桩基工程施工组织设计2.5施工工艺2.5.1施工工艺流程见（静压预应力管桩施工工艺流程图）测桩顶标高送桩器送桩压桩松开吊扣垂直校正定桩夹抱桩身桩机就位吊桩喂桩测定桩位专用连接件接桩移到下一根桩送孔口回填施工工艺流程图（图1）2.5.2管桩进场验收：（1）预应力管桩进场由构件厂提供桩合格证，桩身标明生产日期，原材料质保书和复检报告，材料员进行现场验收。（2）管桩外观验收：a.粘皮和麻面：不允许。b.桩身合缝漏浆：不允许。c.局部磕损：不允许。 黄桥农贸市场桩基工程施工组织设计d.内外表面露筋：不允许。e.表面裂缝：不得出现环向及纵向裂缝，但龟裂及水纹不在此限。f.桩端面平整度：管桩端面混凝土及主筋墩头不得高出端板平面。g.断筋、脱头：不允许。h.桩套箍凹陷：不允许。i.内表面混凝土坍落：不允许。j.接头及桩套箍与桩身结合面。①.漏浆：不允许。②.空洞和蜂窝：不允许。（3）管桩尺寸允许偏差（mm）：a.桩径（D）：±5mmb.管壁厚度：±5mmc.桩尖中心线:<2mmd顶面平整度:<10mme.桩体弯曲:
