东湖新技术开发区供电公司生产基地办公楼桩基施工方案

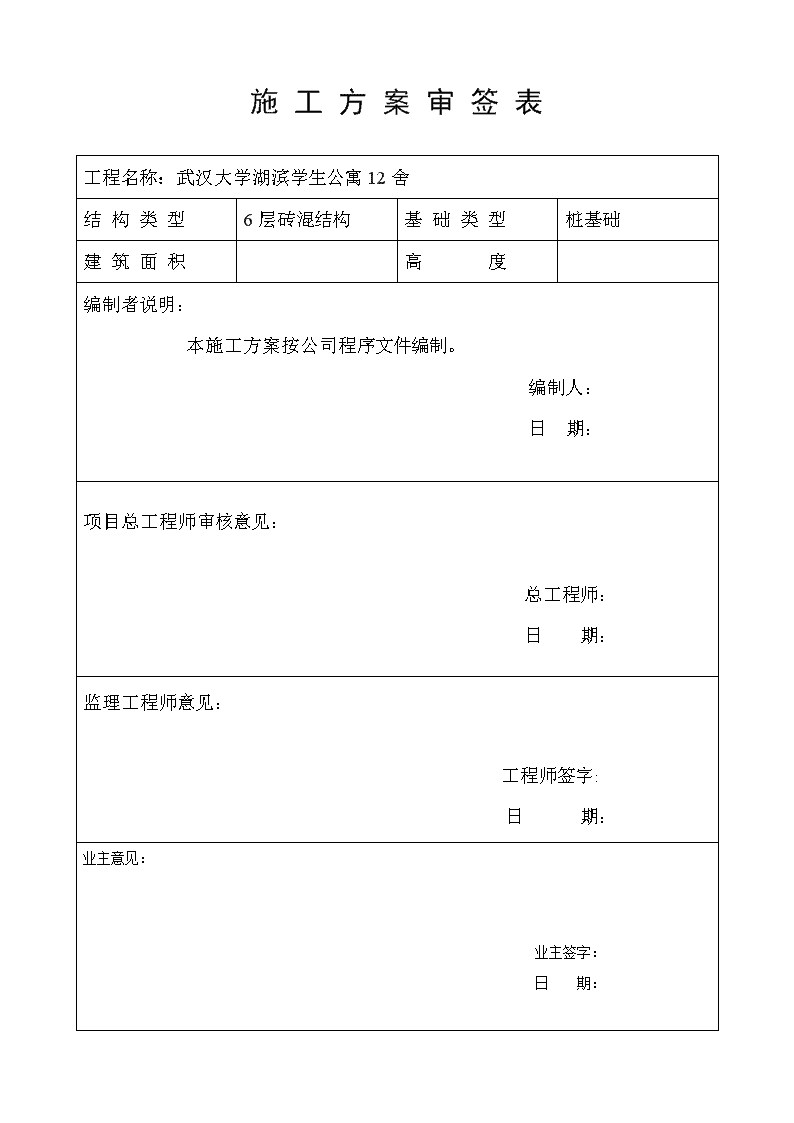

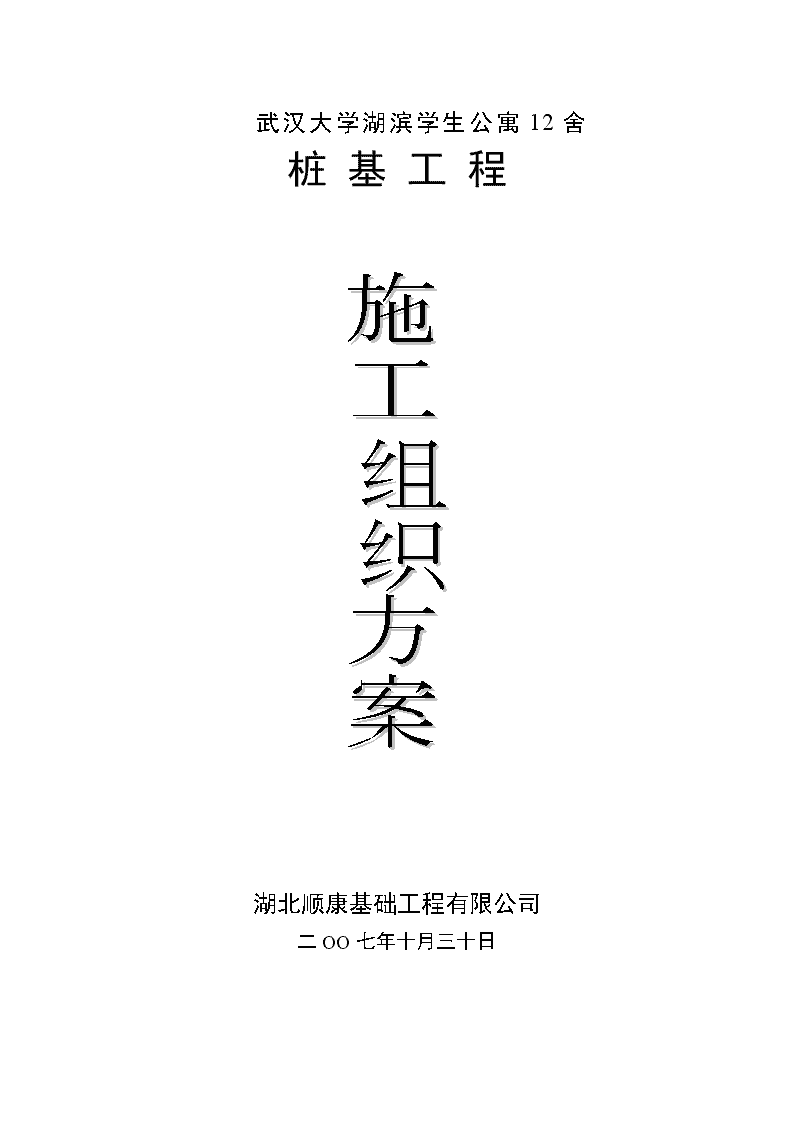

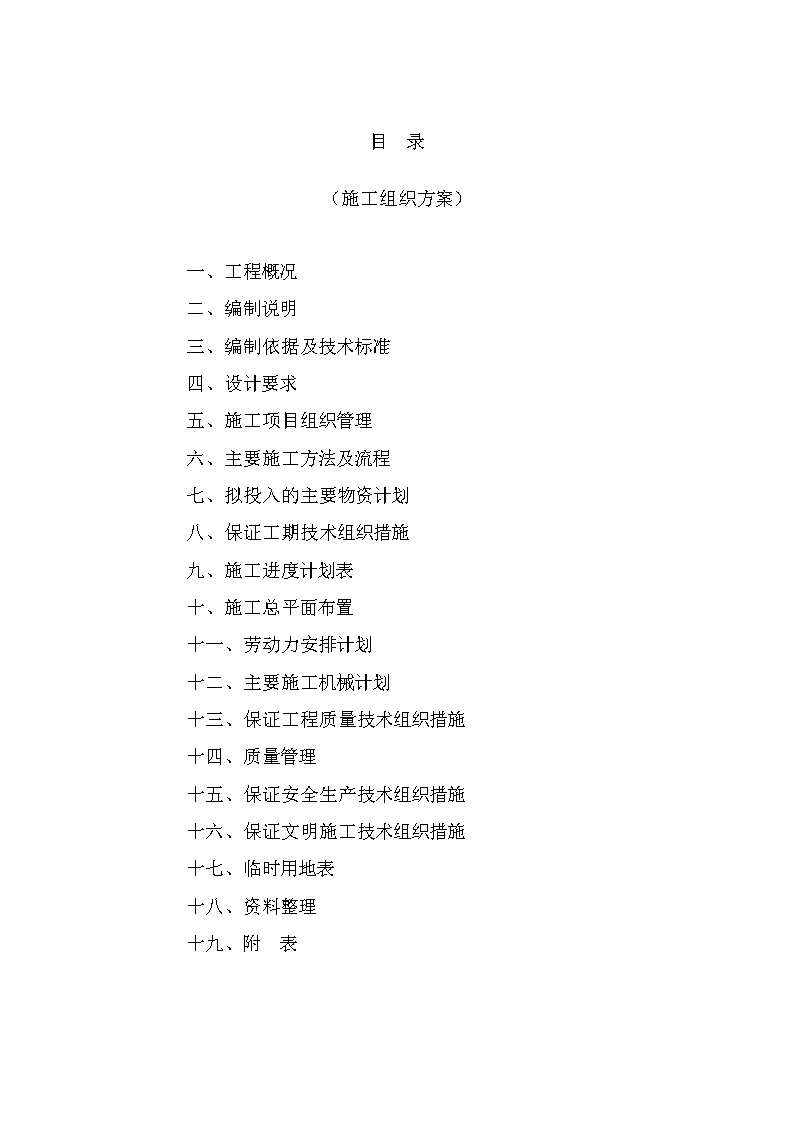

'武汉大学湖滨学生公寓12舍桩基工程湖北顺康基础工程有限公司二OO七年十月三十日 施工方案审签表工程名称：武汉大学湖滨学生公寓12舍结构类型6层砖混结构基础类型桩基础建筑面积高度编制者说明：本施工方案按公司程序文件编制。编制人：日期：项目总工程师审核意见：总工程师：日期：监理工程师意见：工程师签字:日期：业主意见：业主签字：日期： 目录（施工组织方案）一、工程概况二、编制说明三、编制依据及技术标准四、设计要求五、施工项目组织管理六、主要施工方法及流程七、拟投入的主要物资计划八、保证工期技术组织措施九、施工进度计划表十、施工总平面布置十一、劳动力安排计划十二、主要施工机械计划十三、保证工程质量技术组织措施十四、质量管理十五、保证安全生产技术组织措施十六、保证文明施工技术组织措施十七、临时用地表十八、资料整理十九、附表 一、工程概况武汉大学湖滨学生公寓12舍人工挖孔桩工程。该项目由武汉大学设计研究总院设计。砖混六层，建筑面积约5000平方米，基础采用人工挖孔灌注桩，桩端进入4-2中风化泥岩作为桩端持力层，进入持力层深度不小于0.8m，且桩身有效长度暂定≥8.0m。此次桩护壁采用1/2砖护壁，桩芯采用C20混凝土，砼为商品砼。二、编制说明2.1本施工方案以设计施工图，现场环境条件要求编制。2.2工程地质条件：2．2．1上部土层为建筑垃圾回填土,地下水较丰富.三、编制依据及技术标准3.1《武汉大学湖滨学生公寓12舍岩土工程勘察报告书》（详勘）；3.2《武汉大学湖滨学生公寓12舍基础平面布置图及桩墩大样》；3.3《建筑桩基技术规范》（JGJ94-94）；3.4《混凝土结构工程施工及验收规范》（GB50204-92）；3.5《建设工程施工现场供用电安全规范》（GB50194-93）；3.6《建筑地基基础工程施工质量验收规范》（GB5002-2002）；3.7《钢筋焊接及验收规程》（JGJ/T18-96）；3.8现场施工条件。四、设计要求本工程设计要求主要有以下几点：4.1采用人工挖孔灌注桩。桩型有WZ1、WZ2、WZ3、WZ4、WZ5、WZ 6、WZ7、WZ8WZ9、WZ10、WZ11、WZ12、WZ13、WZ14、WZ15、WZ16。4.2桩端采用扩大头，其设计参数为：桩径900mm、1000mm、1200mm、1400mm；桩基扩宽1400mm、1600mm、1800mm、1600mm、1900mm、2000mm、2400mm、2700mm、2800mm、2900mm、3000mm；锅底高200mm。4.3桩芯砼强度等级C20。主筋：16Ф14、16Ф16、20Ф14、20Ф16，箍筋Ф8@200mm/100mm，加密区2000mm，加劲箍Ф14@1500mm。4.4施工技术要求本工程严格按桩基工程的技术要求《建筑地基基础工程施工质量验收规范》（GB50202-2002）及《建筑桩基技术规定》（JGJ-94）《砼强度检验评定标准》（GBJ107-87）及国家现行有关规范及标准执行。五、施工组织管理5.1主要负责人职责权限5.1.1质检员接受项目经理和项目总工程师的指导，配合项目总工程师进行施工技术交底，负责质量监督及各个工序的验收及资料整理。处理日常质量管理和紧急事故。5.1.2施工员负责各施工班级的施工协调及安全文明生产。5.1.3材料员负责施工现场材料配件的供应。5.1.4安全员负责安全文明施工。 5.2劳动人员安排和职责岗位人数主要职责施工员1组织协调施工质检员1现场施工质量监督、检验材料员1负责材料、配件供应、试验安全员1安全生产管理资料员1整理技术资料、文件往来签收技术工人40挖孔、灌注砼等电焊工4负责制作钢筋笼、钢筋焊接等工作电工1生产、生活用电线路安装、检修等炊事员3负责主副食制作总计53六、主要施工方法及流程6.1施工准备6.1.1技术准备6.1.1.1正式开工前，请设计单位进行技术交底工作，按施工总平面布置图施测建筑物的外主轴线，并进行施工贯通测量，建立施工测量控制网。6.1.1.2对设计文件进行现场核对，熟悉文件内容，根据施工调查，对设计中存在的问题及时提请设计单位解决，同时根据施工需要，补充施工详图。6.1.1.3根据施工调查材料，设计文件及业主的要求，编写实施性施工组织文件，组织和指导施工。6.1.1.4根据设计文件准备各种标准图，提前做好砼配合比设计。6.1.2设备及材料准备6.1.2.1根据施工需要及进度安排，有计划地做好各种机械设备的调度工作，确保各种机械设备、计量仪器、测量装置一次性到位； 对施工设备、测量仪器进行试运转、调试、检修，确保满足施工需要；6.1.2.2沟通好各方面关系，及时组织各种合格材料进场，并做好各类原材料质量检验工作，严把质量关，确保整个工程优质、高速地完成；6.1.2.3各种测量及计量仪器提前送到法定部门校准检验，确保现场测量、计量、试验管理工作有条不紊地开展。6.1.2.4会同监理对进场的钢筋、水泥进行见证取样选择，并及时做好焊接件一同送检，合格后方可用于施工。6.2桩孔施工工艺及技术措施6.2.1放线定位：按红线定位后的建筑物，经业主和监理认可后，再按设计图纸施测桩位，桩位轴线采取在地面上设十字控制网，基准点。根据本工程特点，控制点设在轴线外5米处作重埋设保护，并在建筑外不受破坏的地方设置3—4个控制点，经自检合格后，报监理复核检查、方可开工。6.2.2开孔施工：安装提升设备时，使吊锤的钢丝绳中心与桩孔中心一致，以作挖土时控制各中心线用。6.2.3砌砖护壁：根据该处土质情况，用砖配已拌好的M15砂浆一层一层砌筑，一般以1.5m为一节施工段，先挖好筒身、再砌砖护壁。6.2.4扩底：进入持力层后请地勘、设计部门确认后，按设计要求进行扩底施工，采取选挖桩身园柱体，再按扩底尺寸从上到下削土修成扩底形，扩底尺寸详见施工图，在扩底达到设计要求后，清除孔底虚土，并经业主代表或现场监理人员签字验收后封底。6.2.5根据地质情况扩底部分正在4-1中风化泥岩处。施工用镐难挖，只能采用空压机送风，风镐凿打，而且损耗大量的人力、电量。，6.2.6钢筋笼制安制作钢筋笼前，应平整场地，辅垫石子砂，碾平后适 当铺设木板，以便放样下料，先制作一个圆操作台，成形加劲箍，在加劲箍上标上主筋间距，然后再焊点主筋，主筋应与加劲箍焊牢，防止在起吊时脱焊，钢筋笼存放、搬运时要轻起轻放，注意不能用力过大，使钢筋笼变形，并防止下雨后的泥土污染。6.2.7放笼前，以现场内的±0.000标高，再按设计要求引测至各桩护壁上划上标记，并编写桩号，与钢筋笼号相对应。钢筋笼安放用16吨吊车放入孔内，注意控制标高及保护层。孔口放上φ50钢管，用φ6钢筋吊牢。6.2.8桩身砼灌注：灌注砼前，应先放置钢筋笼，并再次清底，保证孔内无虚土；混凝土坍落度控制为80~100mm。扩大头部分，分两次振捣，第二次把砼浇至扩底高出300mm振动一次，孔上每浇1.0~1.5m振动一次，结合溜槽、进行浇注，并辅以振动棒来保证浇灌质量。试块留样按《建筑地基基础工程施工验收规范》（GB50202-2002）及设计要求执行。6.2.10设置场地周边降水井，根据现场情况目测，回填土含有丰富的地下水、稳定水位在1~4m水位很高，回填土施工中，容易塌方,。地下水源，主要是回填土层中存积及周边降水补给，因此在正式开工前，在周边开挖降水井，降水井要进入老土层2~3m，使其具有滤水作用。6.2.11场地排水：根据现场实际情况，在桩距较大的中间设置支沟连接周边主排水沟道，流入市政管网。 6.3施工时应注意的问题如果施工中遇到塌孔，一般可在塌方处用砖砌成外模，配适当钢筋（φ16mm，间距150mm）再支钢内模灌注混凝土护壁。七、拟投入的主要物资计划7.1我公司准备10万元现金专款专用，保证在施工中材料物质供应到位。开工同时进护壁材料，搭临时设施，帐蓬四个，彩条布300m2及各种材料计划，见下表。主要材料计划表（附表一）序号材料名称规格单位数量进场时间1砖24*12*6块10万开工后按进度逐步进场3商品砼C25m31200浇灌时逐步进场4水泥32.5T10开工后按进度逐步进场5钢筋φ8T8开工后第6天进场6钢筋Φ14T12开工后第6天进场6钢筋Φ16T20开工后第6天进场八、保证工期技术组织措施8.1工期目标8.2.1根据甲方的要求，我们将精心组织人员，合理安排，确保26天完成本工程的桩基施工。施工进度见附表一。8.2.2为了保障工期，我公司专门建立了桩基工程施工进度督促小组对整个工程进行了测算分析。 九、施工进度计划表（见附表一）9.1该工程工期较紧，任务重，根据现场情况结合我公司实力，我们将101根桩分为二个施工区段，先施工B区及C1轴—C2轴的桩孔，此为I施工区段，所有工序都按流水交叉作业，保证以最快的速度完成该工程（施工段划分见附表三）。9.2本工程采用人工挖孔桩商品砼浇筑桩芯，先施工I区段流水交叉进入II区段边成孔边浇灌。总挖方量约1000m3，计划20个作业班组进行施工，每个班组每天挖2m3，每批桩在成孔后两天内完成浇灌任务。考虑到前期施工准备及天气等因素，本工程总工期需26天完成。并配备足够的机械设备和制定合理的施工进度计划。十、施工总平面布置（见附表二）十一、劳动力安排计划根据工期要求，我们投入挖桩工40人，钢筋工4人，砼工6人。具体见附表四：劳动力计划表。十三、保证工程质量技术组织措施13.1质量目标：合格13.1.1技术准备13.1.2图纸会审1、技术人员收到图纸后，认真阅读图纸，并记录下图纸中存在的问题及可行性建议。2、按照贯标要求，由技术负责人组织施工方图纸会审，形成统一的内部意见。 3、及时参与有业主、监理、设计及相关单位参加的正式图纸技术交底和正式图纸会审会。13.1.3及时整理会议纪要，交各方签字盖章认可。13.1.4编制技术质量文件1、建立由项目经理领导、技术负责人中间控制、质检员基层检查三级管理体系。2、由项目技术负责人在图纸会审的基础上，作深化[施工组织设计]。3、加强现场工程质量的检查监控，强化“三检”工作的及时性和准确性，使工序质量指标控制在设计和规范要求的允许偏差之内。4、由项目施工员编制[项目质量保证计划]。5、组织有关专业人员熟悉图纸及设计意图，在图纸会审的基础上针对工序特点进行技术交底。13.1.5技术交底由项目技术负责人对项目部施工员、质检员、工长作图纸、[施工组织设计]的技术交底；由项目施工员对作业班组作【作业指导书】、【质量计划】的交底，包括对轴线、标高、孔深等方面的交底。13.1.6建立测量控制网根据业主所交红线点(或轴线点)和水准点，建立适合本工程的测量定位网络和标高控制网络，其中重要的控制坐标要做相对永久性坐标点。13.1.7测量放线1、根据施工顺序，用J2电子激光经纬仪定位放线，定出每根桩的位置，使桩位偏移控制在50mm以内，经自检无误以后，再向监理部门报验，经监理部门同意后，才能开挖桩身土方。2、挖桩前，要把桩中心位置向桩的四边引出四个桩中心控制点，用牢固的木桩固定。 13.2挖孔13.2.1采取分段开挖，高度1.0m为一施工段，遇流砂和淤泥部位时，护壁高度按0.5m控制，若按此方法控制流砂和淤泥效果不佳可在护壁周围打木桩或局部采用钢护筒，挖孔由人工从上到下逐段用镐、锹进行，遇坚硬土层用空压机破碎。同一段内挖土次序为先中间后周边。扩底部分采取先挖桩身圆柱体，再按扩底尺寸从上到下削土修成扩底形。13.2.2弃土装入箩筐内，在孔口安支架，用手动辘轳将土提升至孔口，吊至地面后用手推车运至弃土区。13.2.3每挖一段用砖护壁护好。(注：每完成一个施工段检查桩中心)。13.2.4做桩扩底时，及时通知建设、设计、地勘单位等质监部门对孔底土样进行鉴定，经鉴定符合桩端持力层要求后，才能进行扩底工作。13.2.5终孔时，必须清理好护壁污泥和桩底的残渣杂物浮土，经检验同意验收，才可进行下道工序。13.3钢筋笼的制作与安装13.3.1钢筋笼制作、运输和安装过程中，应采取措施防止变形。13.3.2钢筋笼制作为一段成形，不分段制作。13.3.3钢筋笼在存放、搬运时要采取切实可行的措施，防止扭曲变形和污染。13.3.4焊接人员要求持证上岗，加强岗前交底，过程能力鉴定和过程质量的监督检查。13.3.5为保证钢筋笼的笼顶标高，在钢筋笼顶端焊接两根少14吊筋，吊筋长度视钢筋笼顶的设计标高至吊筋顶环固定平面的高差而定，并将其固定在钢管或枕木上。 13.3.6钢筋笼吊安入孔时，应对准挖孔中心，缓慢下放，当钢筋笼放入孔内后，即用钢管(筋)搁支在护壁孔口。为了使钢筋笼不变形，严禁高起猛落、碰撞和强行下放。13.4砼的灌注13.4.1本工程桩基采用商品砼。a）桩孔验收合格后，立即进行桩身钢筋笼吊装就位，钢筋笼入孔，要对准、平稳、防止碰撞孔壁。b)桩身浇筑混凝土，其塌落度以80-100cm为宜，浇筑第一步混凝土要高出护壁底部分标高30cm左右再振捣，以后每步浇1.5m高，随浇随振捣密实。在浇筑混凝土过程中(对无护壁而言)若发现孔壁土有塌落现象，要采取措施后再继续浇筑。一根桩的混凝土，必须连接浇灌完。当孔壁有砂土层，应将混凝土浇注超过砂土层再振捣。13.4.2灌注桩身砼，应采用自制溜槽或者串筒。13.4.3钢筋除锈后表面必须洁净，搭接长度符合规定值，确保钢筋笼焊接质量。13.4.4混凝土边浇边振实，采用插入式振动器和人工插实相结合的方法，保证砼的密实度。13.4.5在灌注桩身砼时，相邻10m范围内的挖孔作业应停止，并不得在孔底留人。13.4.6灌注桩身砼时按要求留置试块并做好标签，及时提出试验报告。13.4.7如果发生意外事故，除技术人员外，继续安排各工序施工，如果有那个工序滞后，采取增加人员、加班施工，赶上总进度计划。 十四、质量管理14.1本项目严格按照项目“质量计划”实行全面质量管理。建立由项目经理领导、技术负责人中间控制、质检员基层检查三级管理体系。14.2加强现场工程质量的检查监控，强化“三检”工作的及时性和准确性，使工序质量指标控制在设计的规范要求的允许偏差内。14.2.1施工技术负责人向施工员、质检员作出详细的技术交底，交底中要包括质量标准、关键工序、特殊工序和质量保证措施，操作工人严格按交底施工。14.2.2工序完成后，各施工班长须及时认真做好自检自查工作，并填写自检表交当班施工员，由当班施工员组织上下道工序的班长对已完工序进行验收，由该工序的班长填写分项工程评定表或记录表交质检组。14.3所有钢材必须有材质证明和检验报告，不允许不合格的材料或产品投入使用。14.3.1对进入现场的各种型号的钢材，分型号堆放，并做好标识，标明产品名称、规格、生产厂家、出厂日期、进货日期、检验状态等。14.4所有隐蔽工程(孔深、孔径、钢筋笼制作、钢筋焊接)记录必须报质检员后、经监理工程师验收，才能进行下道工序。14.5每根桩开挖前，必须依据控制点复检桩位，使桩位准确，严禁用施工后的桩位复核。14.6浇灌质量的控制14.6.1根据工艺流程，结合本工程特点，成孔、钢筋笼制作、安装为关键工序。砼灌注为特殊工序，组织操作班实施。 一般工序质量控制十五、保证安全生产技术组织措施15.1安全目标：完善安全措施，提高安全意识，杜绝死亡和重伤事故发生，月工伤率控制为零。15.2成立以项目经理为首的安全生产管理小组，该工程设一名专职安全员，各施工班组设兼职安全员，对各岗位职员进行安全技术交底并督促执行，建立一整套完整有效的安全管理体系。15.3现场施工用电禁止使用破损或绝缘性能差的电线，严禁电线随地走，电器设备要有良好的保护接地装置，传动装置有防护罩。15.4加强防火消防管理，切实落实火源管理，易燃、易爆物品指定专人管理。焊工作业时必须清理周围易燃物品。消防工具、器材要齐全并安装在适当楼道及位置，指定专人负责定期检查。 15.5上岗人员必须戴安全帽，下孔人员必须系安全带，浇灌时，活动料斗上和吊车起重臂下严禁站人。15.6安全用电，电器设备必须安装漏电保护器，输电线路须按规定连接、架设。如不能架设，必须铺设安全可靠的电缆。15.7搅拌机操作规程：1、机械由专人操作；2、开盘前进行式运行；3、投料不能超过规定容积；4、下班后清洗机械；5、关闭总闸、切断电源。15.8吊装时要听从指挥人员的信号，信号不明确或可能引起事故时，应暂停操作。各种电动工具必须按规定接零接地，并设置单一开关，遇有临时停电时，必须拉闸加锁。15.9现场设置专职安全员，负责检查落实施工安全工作，凡进入现场必须佩带安全帽，特别注意下井挖孔人员必须带安全帽，违者予以严重处罚，甚至勒令退场。15.10挖孔前，必须将桩孔上口做好牢固的护圈，防止上口蹋落伤人，孔上口严禁堆放杂物，特别是石块、砖渣必须距孔口1.5m以外。15.11护壁必须牢固，不应有松动现象，下孔作业前，应对绞车支架、绳子接头进行检查，无安全隐患方能下孔作业，每次下孔必须检查护壁有无松动现象，如发现护壁松动，须经处理后再继续下孔作业。15.12孔上作业人员应随时注意观察孔下人员的工作状态，如有异常应立即停止作业，并采取相应措施，同时不得随意抛洒土方及杂物，更不能擅离工作岗位。15.13挖孔至8米后，应采用鼓风机送风，防止孔下作业人员缺氧。15.14 多孔同时开挖施工时，应采取间隔挖孔方法，相邻的桩不能同时挖孔、成孔。必须待相邻桩孔浇灌完混凝土之后才能挖孔，以保证土壁稳定。挖孔的垂直度和直径尺寸应每挖一段检查一次，发现偏差及时纠正，以免误差积累。桩底扩孔时留一部分土作支撑，待浇灌混凝土前再挖，此时宜加钢支架支护，浇灌混凝土时再拆除。15.15挖孔桩孔口，应设水平移动式活动安全盖板。当吊桶提升到离地面高1.8m左右(超过人高)推活动盖板，关闭孔口，手推车推至盖板上，卸土后再开盖板，以防止土块、操作人员和工具掉入孔内伤人。15.16孔内一律采用不超过36伏低压防水带罩灯照明，井上现场可用正常照明。现场用电均应安装漏电保护装置。15.17高温季节施工，要注意防暑降温工作，避免最高温度施工，延长早晚施工作业时间，保障照明设施正常。15.17如果发生意外事故，首先不惜一切代价救护人员，照常安排各工序施工，如果有工序滞后要加人、加班赶上总进度。十六、保证文明施工技术组织措施16.1文明施工目标：划分职责，严格按施工平面图进行管理，设专人打扫现场和周围道路清洁，做到物流有序，施工顺畅，文明施工，力争现场管理达到市文明施工现场。16.2组织管理措施为了把文明施工落到实处，提高综合管理水平和施工人员的素质，本项目部成立了以项目经理为组长，项目副经理为副组长的现场文明施工管理小组。16.3施工现场实行分片包干制度，划分管理区域规定职责范围。16.4现场文明施工管理措施16.4.1开展整理活动对施工现场存在的入、事、物进行调查分析，按照有关要求区分需要和不需要，合理和不合理，把施工现场不需要和不合理的人、事、物及时处理。 16.4.2开展整顿活动整顿就要合理布置。通过上一步的整理后，把施工现场所需的人、机、物、料等按照施工现场平面图规定的位置，并根据有关法规标准和公司的定置，实现人、财、物在空间上最佳结合。16.4.3开展清扫活动动员全体员工经常对现场的设备、场地、物品勤加维护打扫，保护现场环境卫生，干净整齐，无垃圾，无污物，使设备运转正常。16.4.4开展清洁活动整理、整顿、清扫三项活动的继续和深入，从而预防疾病和食物中毒，消除产生各种事故的根源，使施工现场保持良好的施工与生活秩序，并始终处于最佳状态。16.4.5开展素养活动通过开展文明施工活动中努力提高施工现场全体职工的素质，养成遵章守法和文明施工习惯。十七、施工总平面布置图（见附表二）十八、资料整理18.1原始资料是施工全过程的真实写照，是工程检查验收的重要依据，技术管理人员一定要收集齐备各种原始资料，认真如实填写各项施工记录。18.2各项原始报表一定要认真填写，有关责任人逐上审查签字。18.3完成全部施工任务后，一周内将有关工程技术资料按规定的内容准备齐全，送公司技术质量部审查备档。十九、附表 临时设施布置及临时用地表一、临时设施布置（施工总平面图见附表二）二、临时用地表用途面积（m2）位置需用时间临时工棚200拟建筑物北面26天临时食堂50拟建筑物东面26天临时厕所20拟建筑物西面26天钢筋笼制安平台120拟建筑物东面26天 工程进度表（附表一）工作内容进度（天）12345678910111213141516——26临时设施定位放线复线桩成孔I区段II区段钢筋笼制、安浇灌桩I区段II区段退场说明：1、本进度计划工期为26天，施工中未考虑下雨天气及其它因素停工；2、遇有重大图纸变更及长时间不能正常施工，工期相应顺延。3、工期开起时间按甲方要求开工工期为准，所以现只考虑施工总天数。 附表二 施工段划分示意图（附表三） 劳动力计划表（附表四）序号工种人数进场时间退场时间1挖桩工40开工进场完工之前3-5天2钢筋工4开工后6天完工退场3砼工6开工后12天完工退场4机修工1开工进场完工退场5电工1开工进场完工退场6杂工1开工进场完工退场合计53 '
