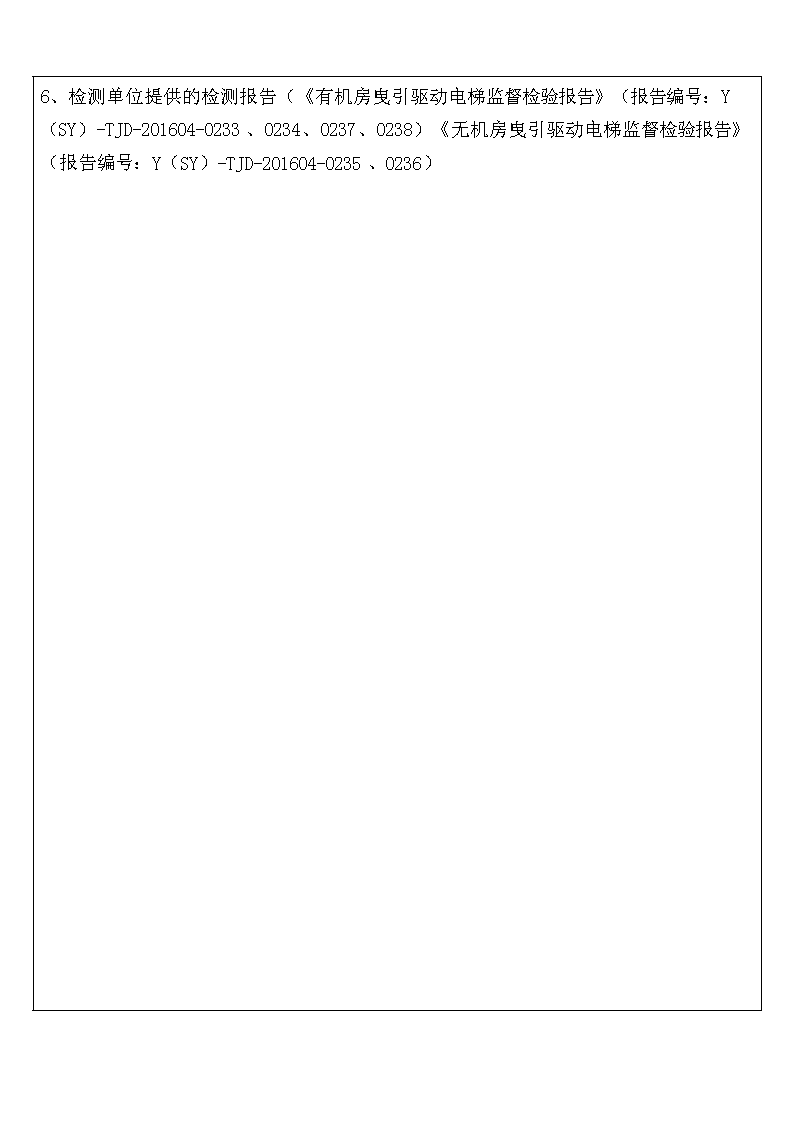

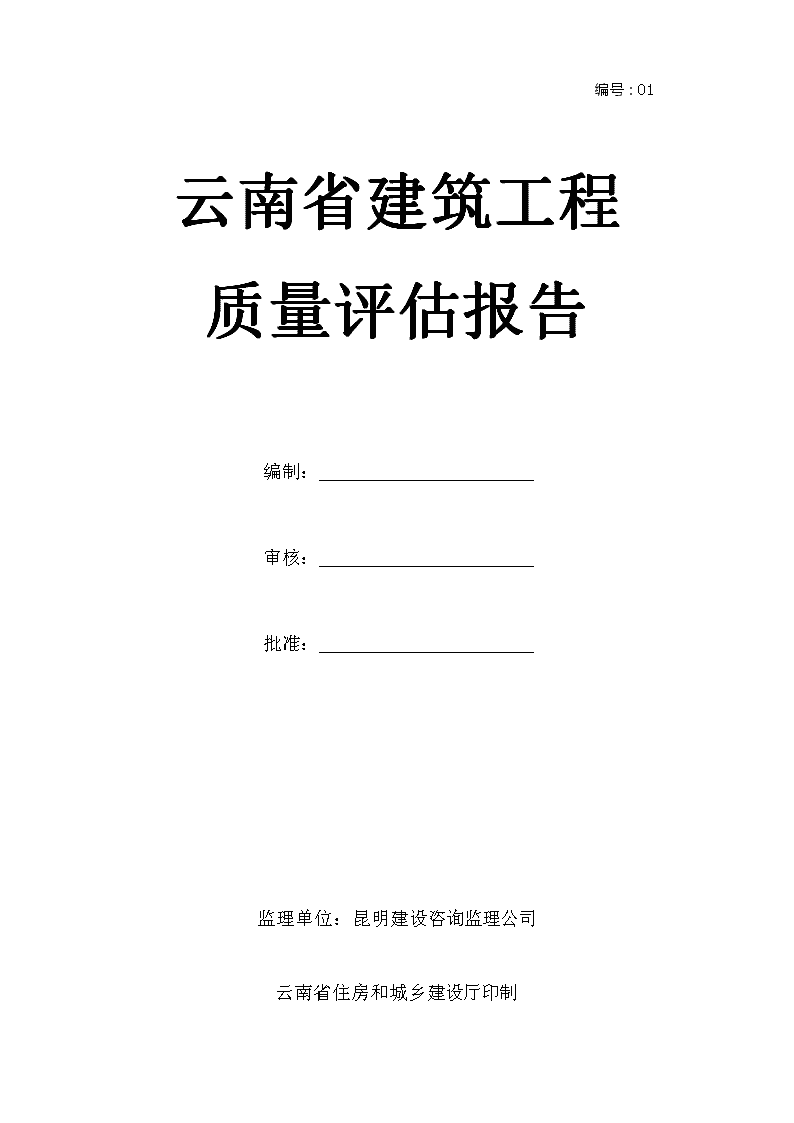

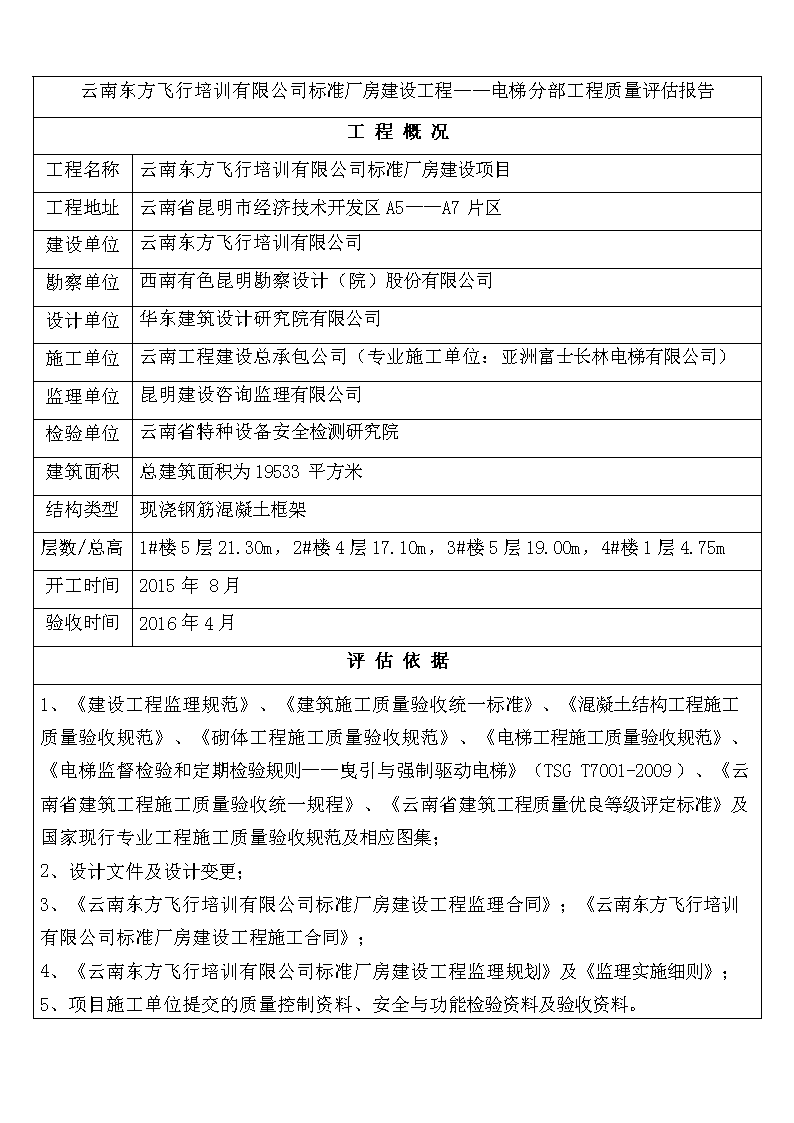

'编号：01云南省建筑工程质量评估报告编制：审核：批准：监理单位：昆明建设咨询监理公司云南省住房和城乡建设厅印制 云南东方飞行培训有限公司标准厂房建设工程——电梯分部工程质量评估报告工程概况工程名称云南东方飞行培训有限公司标准厂房建设项目工程地址云南省昆明市经济技术开发区A5——A7片区建设单位云南东方飞行培训有限公司勘察单位西南有色昆明勘察设计（院）股份有限公司设计单位华东建筑设计研究院有限公司施工单位云南工程建设总承包公司（专业施工单位：亚洲富士长林电梯有限公司）监理单位昆明建设咨询监理有限公司检验单位云南省特种设备安全检测研究院建筑面积总建筑面积为19533平方米结构类型现浇钢筋混凝土框架层数/总高1#楼5层21.30m，2#楼4层17.10m，3#楼5层19.00m，4#楼1层4.75m开工时间2015年8月验收时间2016年4月评估依据1、《建设工程监理规范》、《建筑施工质量验收统一标准》、《混凝土结构工程施工质量验收规范》、《砌体工程施工质量验收规范》、《电梯工程施工质量验收规范》、《电梯监督检验和定期检验规则——曳引与强制驱动电梯》（TSGT7001-2009）、《云南省建筑工程施工质量验收统一规程》、《云南省建筑工程质量优良等级评定标准》及国家现行专业工程施工质量验收规范及相应图集；2、设计文件及设计变更；3、《云南东方飞行培训有限公司标准厂房建设工程监理合同》；《云南东方飞行培训有限公司标准厂房建设工程施工合同》；4、《云南东方飞行培训有限公司标准厂房建设工程监理规划》及《监理实施细则》；5、项目施工单位提交的质量控制资料、安全与功能检验资料及验收资料。 1、检测单位提供的检测报告（《有机房曳引驱动电梯监督检验报告》（报告编号：Y（SY）-TJD-201604-0233、0234、0237、0238）《无机房曳引驱动电梯监督检验报告》（报告编号：Y（SY）-TJD-201604-0235、0236） 云南东方飞行培训有限公司标准厂房建设工程——电梯分部工程质量评估报告评估验收范围及内容1、我公司与建设单位签订的《云南东方飞行培训有限公司标准厂房建设工程监理合同》确定的监理工作范围；2、对1#、2#、3#、电梯分部工程进行质量评估；3、评定本工程电梯分部工程的质量等级；质量控制工作简述1、本工程由1～4号楼4个子项组成,1#楼、2#楼、3#楼、4#楼四个单体建筑，总建筑面积为19533平方米。工程建筑抗震设防类别为丙类，设计使用年限50年，抗震设防烈度为8度，建筑结构为框架结构，安全等级二级，其中1#楼为模拟机训练及设备组装车间，抗震等级为一级，其为5层，高21.30m，建筑面积为9375m2；2#楼为分装车间、生活服务和行政办公用房，抗震等级为一级和二级，其为4层，高17.10m，建筑面积为4216m2；3#楼为航空电子电气部件分装车间，抗震等级为二级，其为5层，高19.00m，建筑面积为5114m2；4#楼为车间设备用房，抗震等级为二级，其为1层，高4.75m,建筑面积为828m2；2、工程中电梯分部工程：本工程有六台电梯，其中四台为有机房电梯曳引式电梯（额定载重量1000KG额定、速度1M/S、五层五站、控制方式为集选式）、两台为无机房曳引式电梯（其中一台额定载重1600KG、额定速度1M/S、五层五站、控制方式为集选式，另外一台额定载重1000KG、额定速度1M/S、四层四站、控制方式为集选式）；1#楼三台电梯，一台无机房客梯，型号为TKJ(W)1000/1.0-JXVF。两台为曳引式客梯，型号为TKJ1000/1.0-JXVF。2#楼一台电梯，为无机房客梯，型号为TKJ(W)1000/1.0-JXVF。3#楼为两台为曳引式客梯，型号为TKJ1000/1.0-JXVF。3、工程于2015年8月开始施工安装，2016年1月施工完成，并于2016年4月进行检测；4、经对施工单位资质及项目经理部管理人员资格审查，符合要求； 5、根据设计和规范要求，在施工期间针对电梯安装工程中的设备进场的验收；土建交接检验；驱动主机安装、导轨、门系统、轿厢、对重的安装；安全部件安装；悬挂装置、随行电缆、补偿装置安装；电器装置安装；整机的安装调试等进行了巡视、旁站、平行检查等监理工作；施工过程中施工单位出现质量问题得到了全面整改。同时要求施工方建立健全管理体系，保证整个施工过程均处于受控状态，关键程序、重要部位以及隐蔽验收都经过检查和验收，工程施工的每道工序都经过严格的控制。从而确保每道工序施工质量达到相关验收规范的规定。●电力驱动的曳引式电梯：1、设备进场验收：随机文件齐全，有合格证；设备外观无损坏；2、土建交接：机房内部、井道土建结构记不住符合厂家要求；主电源符合相关规定；3、驱动主机：紧急操作装置动作正常；4、导轨：安装位置符合土建布置图要求、安装可靠；5、门系统：层门强迫关门装置动作正常，锁钩灵活；锁紧元件符合要求；门扇间隙符合规定；6、轿厢：安装符合要求；7、对重：安装可靠；8、安全部件：限速器动作速度整定封记完好；安全钳符合要求；9、悬挂装置、随行电缆、补偿装置：绳头组合安全可靠，随行电缆无打结、波浪现象；补偿装置固定可靠；10、电气装置：所有电气设备及导管、线槽等有可靠接地；主电源开关安装符合要求；机房和井道按要求配线；导管、线槽敷设牢固；控制柜安装位置符合要求； 施工方案的报审共审核施工单位提交施工专项方案、落地式脚手架施工、安全文明施工、安全事故应急措施，共计四项施工方案，对工程施工方案向施工单位提出了合理的修改建议。施工单位按监理工程师的意见进行了修改，并重新进行了报审。原材料、构配件的报验对施工单位进场材料均进行了验收，并按规范规定进行了见证：1、门锁装置、限速器、安全钳及缓冲器：有形式试验合格证书，质量合格证书6份；2、导轨：6部电梯导轨；3、对重：6部电梯对重；4、门扇：6部电梯门扇；5、曳引电机：6部电梯曳引电机；6、控制柜：6部，质量合格证书6份；经过对设备的出厂合格证明及检验报告的检查，进场设备均符合设计要求和规范规定。检验批、分项、子分部和隐蔽工程的验收电力驱动的曳引式或强制式电梯安装工程：设备进场验收，土建交接检验，驱动主机，导轨，门系统，轿厢，对重，安全部件，悬挂装置，随行电缆，补偿装置，电气装置，整机安装验收13个分项设备进场验收工程共6个检验批（1#楼3个检验批；2#楼1个检验批；3#楼2个检验批）土建交接检验工程共6个检验批（1#楼3个检验批；2#楼1个检验批；3#楼2个检验批）驱动主机工程共6个检验批（1#楼3个检验批；2#楼1个检验批；3#楼2个检验批）导轨工程共6个检验批（1#楼3个检验批；2#楼1个检验批；3#楼2个检验批）门系统工程共6个检验批（1#楼3个检验批；2#楼1个检验批；3#楼2个检验批） 轿厢工程共6个检验批（1#楼3个检验批；2#楼1个检验批；3#楼2个检验批）对重工程共6个检验批（1#楼3个检验批；2#楼1个检验批；3#楼2个检验批）安全部件工程共6个检验批（1#楼3个检验批；2#楼1个检验批；3#楼2个检验批）悬挂装置工程共6个检验批（1#楼3个检验批；2#楼1个检验批；3#楼2个检验批）随行电缆工程共6个检验批（1#楼3个检验批；2#楼1个检验批；3#楼2个检验批）补偿装置工程共6个检验批（1#楼3个检验批；2#楼1个检验批；3#楼2个检验批）电气装置工程共6个检验批（1#楼3个检验批；2#楼1个检验批；3#楼2个检验批）整机安装验工程共6个检验批（1#楼3个检验批；2#楼1个检验批；3#楼2个检验批）共组织进行承重梁和膨胀螺栓工程隐蔽工程验收14次，对78个检验批、13个分项工程、1个子分部工程质量进行了验收,验收结论为合格。设计变更情况共收到华东建筑设计研究院有限公司设计变更0份，施工单位已按设计变更内容要求进行了变更。见证检测专项检测情况1、所有进场的设备及材料均按规范要求进行了见证，设备及材料符合设计要求和规范规定。2、云南省特种设备安全检测研究院出具的检验报告：有机房曳引驱动电梯监督检验报告4份，全部合格，所检测项目(I、技术资料；II、机房及相关设备；III、井道及相关设备；IV、轿厢与对重；V、悬挂装置、补偿装置及旋转部件防护；VI、轿门与层门；VII、试验；)均符合设计及规范要求：无机房曳引驱动电梯监督检验报告2 份，全部合格，所检测项目(I、技术资料；II、机房及相关设备；III、井道及相关设备；IV、轿厢与对重；V、悬挂装置、补偿装置及旋转部件防护；VI、轿门与层门；VII、无机房电梯附加项目；VIII试验；)均符合设计及规范要求：质量控制资料核查经核查，工程质量控制资料10项，均齐全、有效、完整，符合规范要求。（①专项施工方案；②材料、构配件进场检验记录；③主要材料、设备（仪器仪表）出厂质量证明文件及CCC认证证书（国家规定的认证产品）④主要设备（仪器仪表）安装使用说明书；⑤设备开箱检验记录；⑥土建工程交接检验记录；⑦隐蔽工程验收记录；⑧检验批、分项、子分部、分部工程验收记录；⑨施工记录；⑩检验报告）安全与功能检验资料核查及主要使用功能抽查经检查，安全和功能检验资料核查5项，均齐全、有效、完整。①《限速器、安全钳联动试验记录》6份；②《层门、轿门及平层准确性检验记录》6份；③《噪声测试记录》6份；④《空载及负载运行试验记录》6份；⑤《曳引式电梯曳引能力检测报告》6份；观感质量评价经现场检查，电梯分部工程中的安装满足规范及设计要求，观感综合评价为“好”。验收结论本工程从开工至今无任何安全事故发生，依据《云南省建筑工程施工质量验收统一规程》及《云南省建筑工程质量优良等级评定标准》电梯分部工程质量等级评定为“优良”，同意验收，。监理工程师：许旭洲总监理工程师：杨文玮2016年5月1日 书是我们时代的生命——别林斯基　　　　书籍是巨大的力量——列宁　　　　书是人类进步的阶梯———高尔基　　　　书籍是人类知识的总统——莎士比亚　　　　书籍是人类思想的宝库——乌申斯基　　　　书籍——举世之宝——梭罗　　　　好的书籍是最贵重的珍宝——别林斯基　　　　书是唯一不死的东西——丘特　　　　书籍使人们成为宇宙的主人——巴甫连柯　　　　书中横卧着整个过去的灵魂——卡莱尔　　　　人的影响短暂而微弱，书的影响则广泛而深远——普希金　　　　人离开了书，如同离开空气一样不能生活——科洛廖夫　　　　书不仅是生活，而且是现在、过去和未来文化生活的源泉——库法耶夫 　　　　书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者———史美尔斯　　　　书籍便是这种改造灵魂的工具。人类所需要的，是富有启发性的养料。而阅读，则正是这种养料———雨果'
