三明沙县机场工程质量评估报告

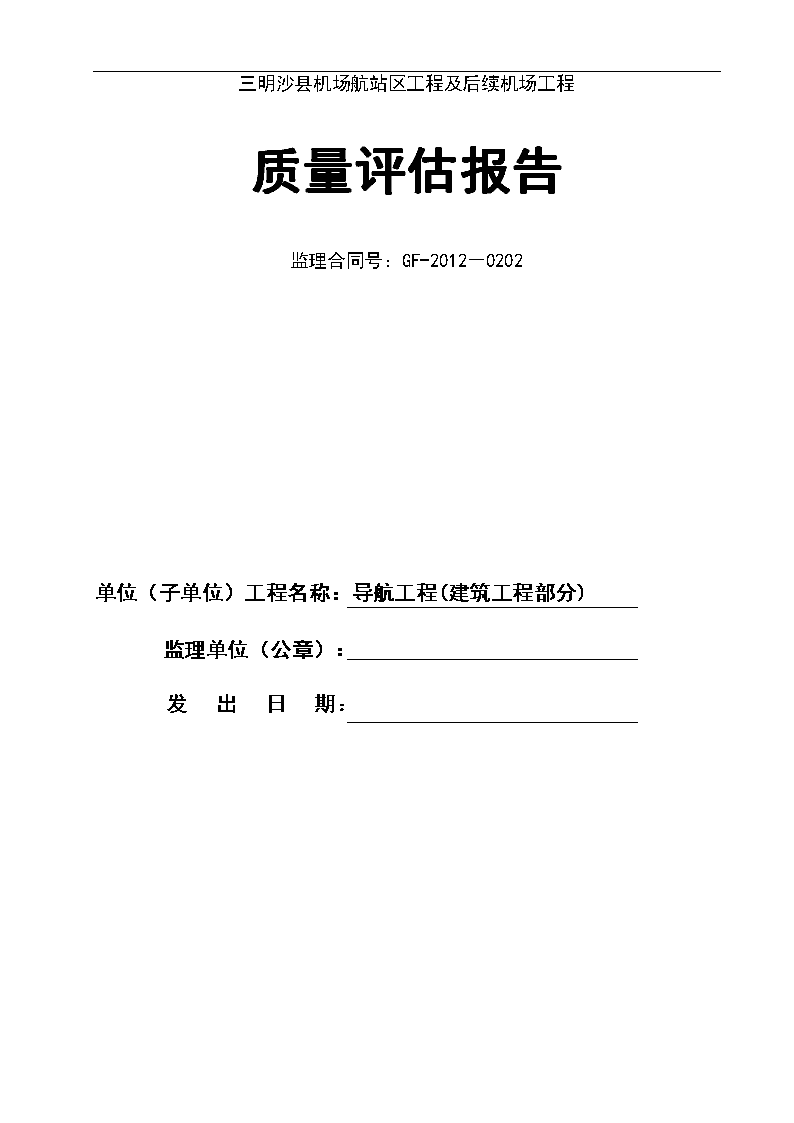

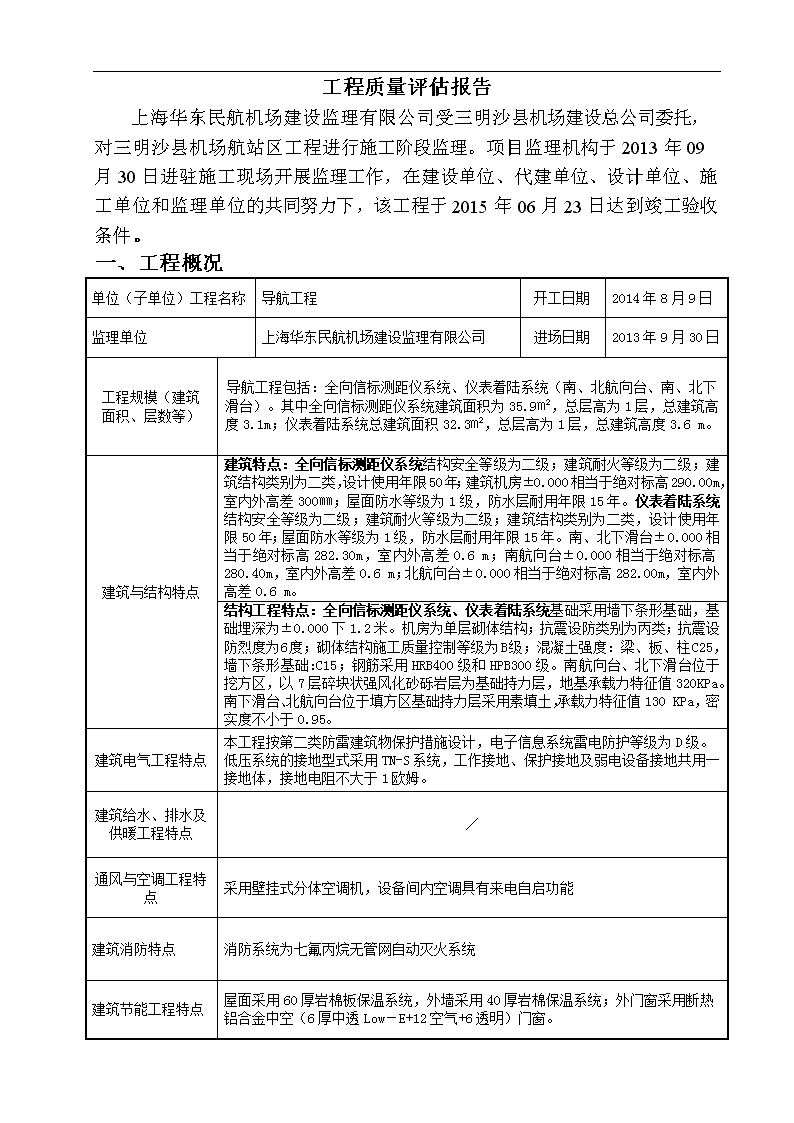

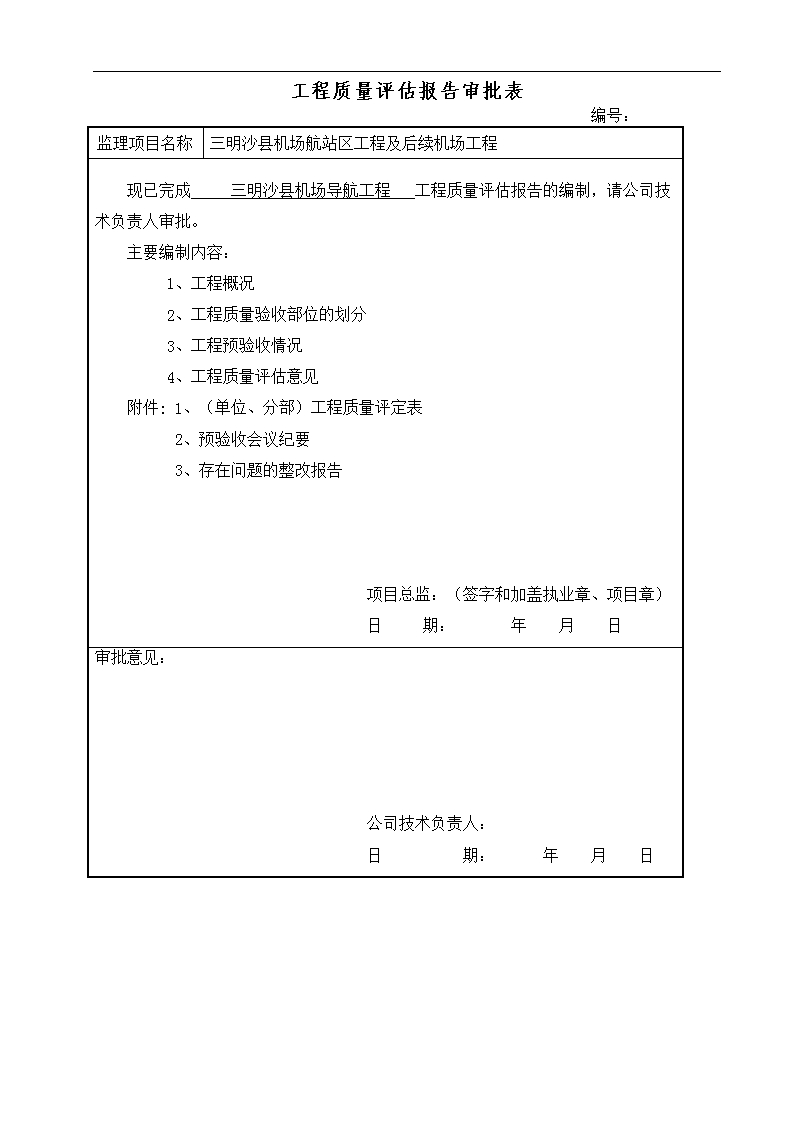

'工程质量评估报告审批表编号：监理项目名称三明沙县机场航站区工程及后续机场工程现已完成三明沙县机场导航工程工程质量评估报告的编制，请公司技术负责人审批。主要编制内容：1、工程概况2、工程质量验收部位的划分3、工程预验收情况4、工程质量评估意见附件:1、（单位、分部）工程质量评定表2、预验收会议纪要3、存在问题的整改报告项目总监：（签字和加盖执业章、项目章）日期：年月日审批意见：公司技术负责人：日期：年月日 三明沙县机场航站区工程及后续机场工程质量评估报告监理合同号：GF-2012－0202单位（子单位）工程名称：导航工程(建筑工程部分)：发出日期： 工程质量评估报告上海华东民航机场建设监理有限公司受三明沙县机场建设总公司委托，对三明沙县机场航站区工程进行施工阶段监理。项目监理机构于2013年09月30日进驻施工现场开展监理工作，在建设单位、代建单位、设计单位、施工单位和监理单位的共同努力下，该工程于2015年06月23日达到竣工验收条件。一、工程概况单位（子单位）工程名称导航工程开工日期2014年8月9日监理单位上海华东民航机场建设监理有限公司进场日期2013年9月30日工程规模（建筑面积、层数等）导航工程包括：全向信标测距仪系统、仪表着陆系统（南、北航向台、南、北下滑台）。其中全向信标测距仪系统建筑面积为35.9㎡，总层高为1层，总建筑高度3.1m；仪表着陆系统总建筑面积32.3㎡，总层高为1层，总建筑高度3.6m。建筑与结构特点建筑特点：全向信标测距仪系统结构安全等级为二级；建筑耐火等级为二级；建筑结构类别为二类，设计使用年限50年；建筑机房±0.000相当于绝对标高290.00m，室内外高差300㎜；屋面防水等级为1级，防水层耐用年限15年。仪表着陆系统结构安全等级为二级；建筑耐火等级为二级；建筑结构类别为二类，设计使用年限50年；屋面防水等级为1级，防水层耐用年限15年。南、北下滑台±0.000相当于绝对标高282.30m，室内外高差0.6m；南航向台±0.000相当于绝对标高280.40m，室内外高差0.6m；北航向台±0.000相当于绝对标高282.00m，室内外高差0.6m。结构工程特点：全向信标测距仪系统、仪表着陆系统基础采用墙下条形基础，基础埋深为±0.000下1.2米。机房为单层砌体结构；抗震设防类别为丙类；抗震设防烈度为6度；砌体结构施工质量控制等级为B级；混凝土强度：梁、板、柱C25，墙下条形基础：C15；钢筋采用HRB400级和HPB300级。南航向台、北下滑台位于挖方区，以7层碎块状强风化砂砾岩层为基础持力层，地基承载力特征值320KPa。南下滑台、北航向台位于填方区基础持力层采用素填土，承载力特征值130KPa，密实度不小于0.95。建筑电气工程特点本工程按第二类防雷建筑物保护措施设计，电子信息系统雷电防护等级为D级。低压系统的接地型式采用TN-S系统，工作接地、保护接地及弱电设备接地共用一接地体，接地电阻不大于1欧姆。建筑给水、排水及供暖工程特点／通风与空调工程特点采用壁挂式分体空调机，设备间内空调具有来电自启功能建筑消防特点消防系统为七氟丙烷无管网自动灭火系统建筑节能工程特点屋面采用60厚岩棉板保温系统，外墙采用40厚岩棉保温系统；外门窗采用断热铝合金中空（6厚中透Low－E+12空气+6透明）门窗。 二、工程参建单位参建单位单位名称建设单位三明沙县机场建设总公司勘察单位福建东辰综合勘察院设计单位上海民航新时代机场设计研究院有限公司监理单位上海华东民航机场建设监理有限公司施工单位福建省二建建设集团有限公司三、工程质量验收情况1.工程质量验收依据工程质量验收依据包括：工程设计文件、施工图纸及标准图集、设计交底及变更文件、有关规范、标准。2.工程施工基本情况全向信标测距仪系统于2014年08月09日正式开工，地基基础工程于2014年09月05日完成；主体结构封顶于2014年09月14日完成；装饰装修工程、设备单机试运转于2015年06月10日完成。施工单位自检合格后，向项目监理机构报送单位工程竣工验收报审表及有关资料。总监理工程师于2015年06月18日组织专业监理工程师对工程质量进行竣工预验收，预验收合格。在施工过程中，施工单位和管理人员配备齐全，资格均符合要求，特种作业人员岗位证书齐全有效，符合要求。劳务人员数量满足施工工期要求，施工各类机械设备规格、型号、数量满足施工要求。工程原材料、构配件和设备能按作用计划落实，质量证明文件齐全有效，符合有关要求。全向信标测距系统、南、北航向台、南、北下滑台各包括6个分部，16个子分部，38个分项，56个检验批，施工单位自检合格，项目监理部验收合格。 3.各分部工程质量验收情况原材料、构配件及设备质量控制情况：1、工程使用的所有材料和配件，都有产品合格证和说明书，特别是主要部件，同安全相关的材料和配件，严格检查了其质量，检查出厂时间，严禁使用不合格的材料及配件。2、工程所使用的各种材料、配件的质量，均符合设计要求及国家现行产品的标准和工程技术规范的规定。存在问题：无分部分项工程和实物质量控制情况：一、地基与基础工程：1、对施工单位编制的专项施工方案进行审查批准；2、对建筑定位、轴线及标高进行复核，外形尺寸.、地基持力层、地基处理进行复查；3、对钢筋隐蔽（型号、直径、数量、接头位置）进行隐蔽验收检查；4、对钢筋焊接质量进行见证取样送检，确保合格；5、对混凝土浇捣进行全程旁站；对砼强度、坍落度按规定抽检见证；6、对地下防水工程施工进行全程旁站和隐蔽验收；7、地基与基础分部工程验收由总监理工程师组织有关人员审查工程资料，并进行观感和实测验收；二、主体结构：1、对施工单位编制的施工工艺（方案）进行审查批准；2、对轴线、标高、断面尺寸，开间尺寸，层高垂直度进行复查、确认；3、对钢筋隐蔽（数量、直径、型号、接头位置）进行隐蔽验收；4、对钢筋焊接质量进行见证取样送检，确保合格；5、对施工缝位置、施工缝处理的施工过程进行巡视；6、对混凝土浇捣进行全程旁站；对砼强度、坍落度按规定抽检见证； 分部分项工程和实物7、对施工单位编制的现浇结构模板及支撑体系，模板及支撑拆除方案进行审查批准.控制现场严格按照方案施工；8、对施工单位进行的结构检验进行结果跟踪，参与随机抽样；9、对管线及洞口预留预埋进行旁站控制；10、对砌筑方式、砌体砂浆饱满度、砌体稳定、垂直度和平整进行现场控制；11、对门窗洞位置和标高现场施工时控制；12、对与钢筋混凝土结构连接，控制现场严格按照施工图纸施工；13、结构验收由总监理工程师组织有关人员审查工程资料，并进行观感和实测验收；三、建筑装饰装修工程：1、对施工单位编制的施工工艺（方案）进行审查批准；2、对抹灰层厚度，平整度，垂直度，密实度进行现场控制；3、确保墙面装饰在不同基体材料相接处铺钢丝网（外墙）、纤维网（内墙）；4、现场控制门的位置、尺寸、开关、安装方向；5、现场控制窗的嵌填、定位、安装、开关；四、建筑屋面工程：1、对施工单位编制的施工工艺（方案）进行审查批准；2、现场控制找平、找坡层：坡度、厚度、平整；3、对保护层、保温层的原材料、工艺、厚度、表面进行控制；4、对防水层的工艺、细部进行全程旁站；五、建筑电气：1、对配电屏、柜安装进行检查，检查屏、柜组连、瓷件质量,用塞尺检查导电接触面,检查相序标志，内部设备仪表布线是否整齐美观，接地是否满足要求，作高低压设备交接实验、绝缘电阻测试、电气模拟实验。检查安装技术记录、调整实验记录；2、对配电箱安装进行检查，检查箱体与门、窗、地坪、其他管线的距离，检查管口插入箱体长度是否满足要求，是否上锁扣螺母，检查盘内元件和布线安装是否规范，检查箱体接地是否合格； 分部分项工程和实物3、对照明器具安装进行检查，检查器具固定形式、安装高度、导线形式、导线额定电压和截面，据灯具形式检查其是否满足防水、隔热、防碎裂溅落、防爆要求，灯具带电部分对地的绝缘电阻等；检查插座接线是否正确。检查配电箱控制开关控制回路标识；检查8小时通电试运行记录；4、对裸母线、封闭母线、插接母线安装进行检查，检查底座、支架、保护网等接地或接零，检查母线最小安全净距、母线搭接面处理方式、母线相序排列顺序及色标、母线支承间距、固定是否稳固，检查母线交接实验记录；5、对电缆桥架安装及其电缆敷设进行检查，检查支架的间距与固定、桥架接口的接地线处理、桥架伸缩节和补偿装置的设置位置、桥架与其他管线最小净距、电缆在桥架中的固定、桥架过防火分区的防火隔断，检查电缆有无损伤、弯曲半径是否符合要求。电缆两端标志的设置； 4.建筑节能分部工程建筑节能标准的实施及工程质量等级节能设计指标及节能备案情况：1、屋面采用60厚岩棉板保温系统，外墙采用40厚岩棉保温系统；2、窗采用普通铝合金框+LOW-E中空玻璃（6+12+6）；3、电器设备采用节能灯具及节能材料；节能工程材料、设备现场复检（见证取样送检）情况及结果：1、节能工程使用的所有材料和配件，都有产品合格证，严格检查了其质量，检查出厂时间，严禁使用不合格的材料及配件。2、节能工程所使用的各种材料、配件的质量，均符合设计要求及国家现行产品的标准和工程技术规范的规定。现场实体检测及建筑设备工程系统节能性能检测结果：符合要求节能分部工程施工质量验收及等级：合格存在主要问题：无 5.单位工程检查情况单位工程有关安全、节能、环境保护和主要使用功能检查情况项目监理机构对单位工程所含分部工程中有关安全、节能、环境保护和主要使用功能等项进行抽样检验，包括地基与基础，主体结构，建筑装饰装修，屋面工程，建筑电气，建筑节能等，抽样检验结果符合相关规定，检验资料齐全有效。单位工程观感质量检查情况项目监理机构组织建设单位、代建单位、设计单位、施工单位共同对单位工程以及所含分部工程的观感质量进行了检查验收，观感质量综合评价为：一般单位工程质量验收情况工程全部施工完后，施工单位依据验收规范、设计图纸等组织有关人员进行了自检，符合工程竣工验收条件，施工单位向监理部报送了单位工程竣工验收报审表及完整的竣工资料。总监理工程师于2015年06月18日组织专业监理工程师对工程质量进行竣工预验收。对工程竣工资料及工程实体进行了检查，并提出了意见，限定了整改时间。施工单位及时对竣工预验收中检查出的问题逐条进行了整改，经过复查合格。四、工程质量事故及其处理情况工程质量事故及其处理情况在施工过程中未发生工程质量事故，作为一般性的质量问题（包括常见质量通病）在施工过程中有所出现。监理人员对如下质量问题给予了及时整改：1、墙体在砌筑时，竖向灰缝砂浆饱满度不符合要求。2、电气接线盒与墙体之间有缝隙。3、墙面有裂纹。针对以上可能影响使用功能及安全的质量问题，项目监理部先后下发监理工程师通知单1次，监理工作联系单1次督促施工单位落实整改，通过施工单位自查、自检、项目监理部验收，这些质量问题都进行了整改，达到合格后方可进行下道工序施工。 五、竣工资料的审查情况资料审查情况项目监理部对单位工程质量控制资料进行了审查，包括地基与基础，主体结构、建筑装饰装修，屋面工程，建筑电气，建筑节能等，共6项，符合规范要求6项。六、工程质量评估意见工程质量验收综合意见及工程质量等级工程施工质量评估意见：我单位所监理的三明沙县机场工程－导航工程（建筑工程部分）质量符合施工合同、设计图纸及现行施工规范要求，满足验收标准规定，各分部分项工程质量验收合格，同意建设单位组织对该工程进行验收。存在主要问题：无工程质量等级：合格编制人姓名（打印）：侯建章　　　　　　　　签名：项目总监理工程师（盖注册章）黄文奎签名：单位技术负责人（打印）：苏尔好　　　　　　　签名：签发日期：　　年月日 序号分部工程名称子分部工程名称分项工程名称检验批数评定结果1基础分部土方工程土方开挖1合格土方回填1合格混凝土基础钢筋4合格模板4合格混凝土8合格2主体分部混凝土结构模板2合格钢筋2合格混凝土2合格现浇结构1合格砌体结构填充墙砌体1合格3装饰装修分部楼地面地面找平层1合格防静电地板1合格抹灰一般抹灰2合格门窗门窗玻璃安装1合格特种门安装1合格涂饰外墙涂料1合格内墙涂料2合格4屋面分部基层与保护找平层1合格找坡层1合格保温与隔热纤维状保温层1合格防水与密封涂膜防水层1合格卷材防水层1合格5节能分部节能分部外墙节能工程检验批1合格外墙自保温砌块检验批1合格屋面节能工程屋面节能分项工程质量验收检验批1合格配电与照明节能工程配电与照明节能1合格6建筑电气分部电气照明照明配电箱（盘）安装1合格电线导管、电缆导管和线槽敷设1合格电线、电缆穿管和线槽敷线1合格普通灯具安装1合格插座、开关安装1合格建筑照明通电试运行1合格专用灯具安装1合格电缆头制作、导线连接和线路电气试验1合格防雷及接地安装避雷引下线和变配电室接地干线1合格建筑等电位连接1合格接闪器安装1合格接地装置1合格 '
