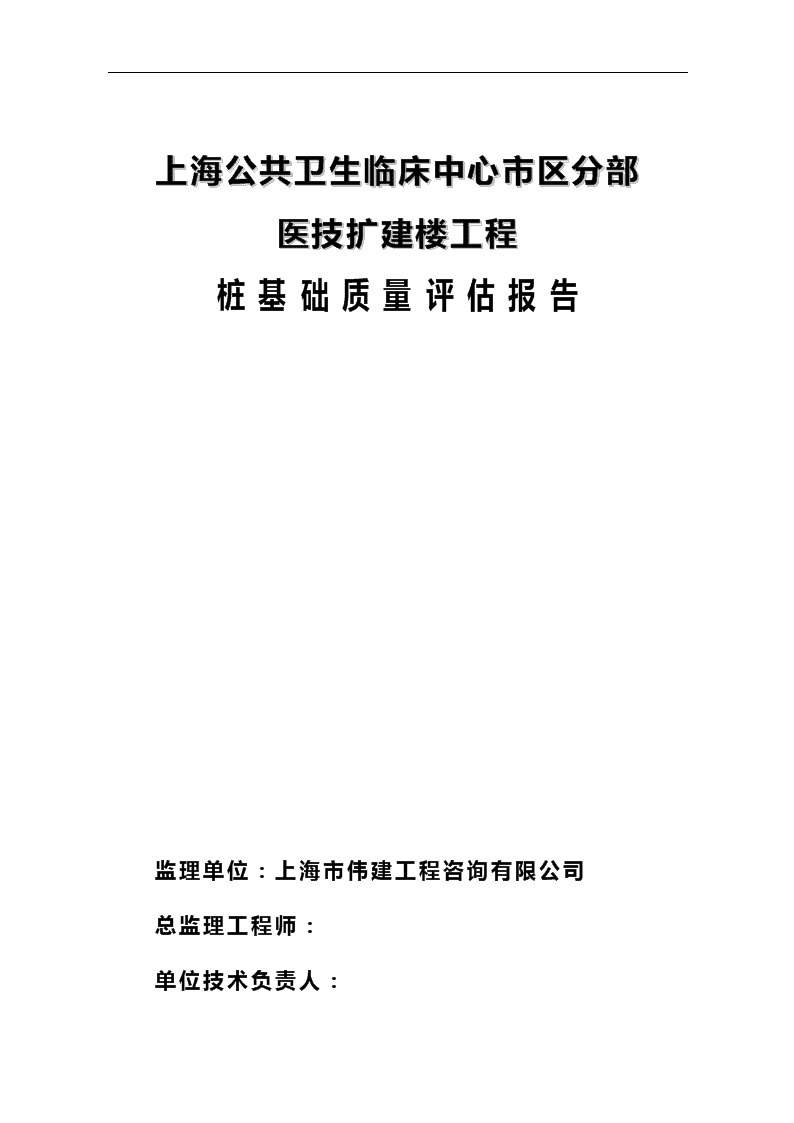

上海公共卫生临床中心市区分部医技扩建楼桩基工程质量评估报告(非标)

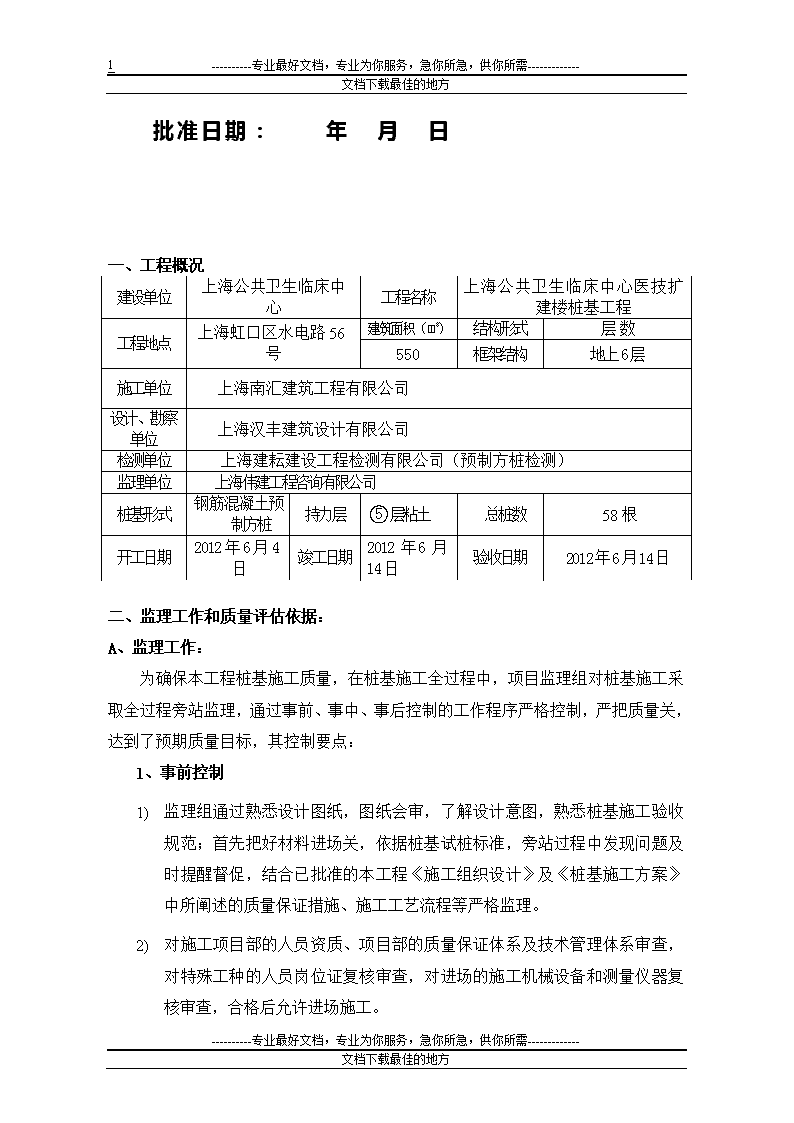

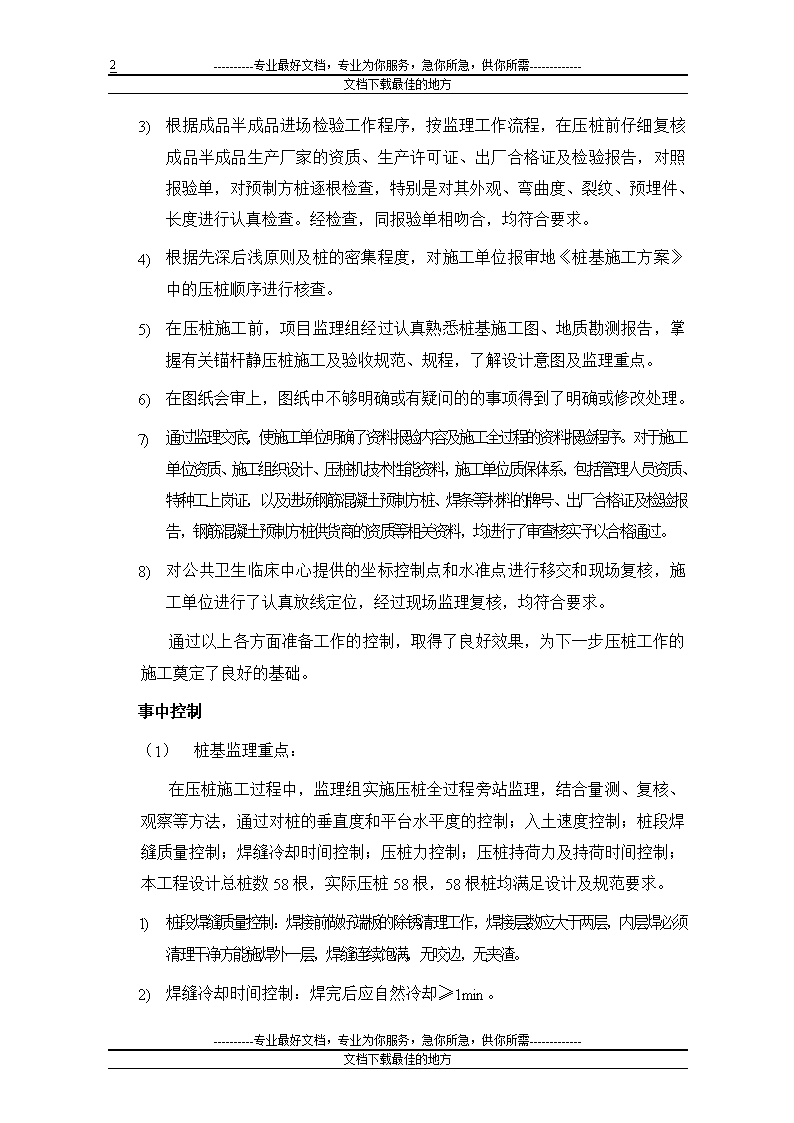

'4----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方上海公共卫生临床中心市区分部医技扩建楼工程桩基础质量评估报告监理单位：上海市伟建工程咨询有限公司总监理工程师：单位技术负责人：----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 4----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方批准日期：年月日一、工程概况建设单位上海公共卫生临床中心工程名称上海公共卫生临床中心医技扩建楼桩基工程工程地点上海虹口区水电路56号建筑面积（㎡）结构形式层数550框架结构地上6层施工单位上海南汇建筑工程有限公司设计、勘察单位上海汉丰建筑设计有限公司检测单位上海建耘建设工程检测有限公司（预制方桩检测）监理单位上海伟建工程咨询有限公司桩基形式钢筋混凝土预制方桩持力层层粘土总桩数58根开工日期2012年6月4日竣工日期2012年6月14日验收日期2012年6月14日二、监理工作和质量评估依据：A、监理工作：为确保本工程桩基施工质量，在桩基施工全过程中，项目监理组对桩基施工采取全过程旁站监理，通过事前、事中、事后控制的工作程序严格控制，严把质量关，达到了预期质量目标，其控制要点：1、事前控制1)监理组通过熟悉设计图纸，图纸会审，了解设计意图，熟悉桩基施工验收规范；首先把好材料进场关，依据桩基试桩标准，旁站过程中发现问题及时提醒督促，结合已批准的本工程《施工组织设计》及《桩基施工方案》中所阐述的质量保证措施、施工工艺流程等严格监理。2)对施工项目部的人员资质、项目部的质量保证体系及技术管理体系审查，对特殊工种的人员岗位证复核审查，对进场的施工机械设备和测量仪器复核审查，合格后允许进场施工。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 4----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方1)根据成品半成品进场检验工作程序，按监理工作流程，在压桩前仔细复核成品半成品生产厂家的资质、生产许可证、出厂合格证及检验报告，对照报验单，对预制方桩逐根检查，特别是对其外观、弯曲度、裂纹、预埋件、长度进行认真检查。经检查，同报验单相吻合，均符合要求。2)根据先深后浅原则及桩的密集程度，对施工单位报审地《桩基施工方案》中的压桩顺序进行核查。3)在压桩施工前，项目监理组经过认真熟悉桩基施工图、地质勘测报告，掌握有关锚杆静压桩施工及验收规范、规程，了解设计意图及监理重点。4)在图纸会审上，图纸中不够明确或有疑问的的事项得到了明确或修改处理。5)通过监理交底，使施工单位明确了资料报验内容及施工全过程的资料报验程序。对于施工单位资质、施工组织设计、压桩机技术性能资料，施工单位质保体系，包括管理人员资质、特种工上岗证，以及进场钢筋混凝土预制方桩、焊条等材料的牌号、出厂合格证及检验报告，钢筋混凝土预制方桩供货商的资质等相关资料，均进行了审查核实予以合格通过。6)对公共卫生临床中心提供的坐标控制点和水准点进行移交和现场复核，施工单位进行了认真放线定位，经过现场监理复核，均符合要求。通过以上各方面准备工作的控制，取得了良好效果，为下一步压桩工作的施工奠定了良好的基础。事中控制（1）桩基监理重点：在压桩施工过程中，监理组实施压桩全过程旁站监理，结合量测、复核、观察等方法，通过对桩的垂直度和平台水平度的控制；入土速度控制；桩段焊缝质量控制；焊缝冷却时间控制；压桩力控制；压桩持荷力及持荷时间控制；本工程设计总桩数58根，实际压桩58根，58根桩均满足设计及规范要求。1)桩段焊缝质量控制：焊接前做好端板的除锈清理工作，焊接层数应大于两层，内层焊必须清理干净方能施焊外一层，焊缝连续饱满，无咬边，无夹渣。2)焊缝冷却时间控制：焊完后应自然冷却≥1min。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 4----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方1)压桩力控制：终止压桩力≥331KN。在静压桩施工过程中，对施工单位的各种报验、报审资料均进行了认真仔细地检查确认，予以合格通过。事后控制在本工程58根桩施工中，对每一道工序都进行了严格检查验收，严格执行设计、施工规范的要求，避免了质量隐患的存在。经过对桩的轴线位移、桩顶标高进行检查和复核，均满足规范要求，详见桩基竣工图。综合现场施工情况和施工中所形成的各种质保资料情况对桩基施工质量做出客观的评价。B、质量评估依据：依据设计图纸、图纸会审、《建筑地基与基础工程质量验收规范》GB50202—2002、《建筑桩基技术规范》JGJ94—2008、《建筑工程施工质量验收统一标准》GB50300—2001、《上海市标准地基处理技术规范》DBJ08—40—94、地质勘察资料以及施工过程中所形成的技术质保资料、国家、地方现行有关建筑工程质量管理办法、规定等进行质量监控及评估。三、施工基本情况：本工程采用钢筋混凝土预制方桩，桩身砼强度为C30，方桩截面为300×300ＭＭ，桩段长为2.5Ｍ，桩长为22.5M，终止压桩力≥331KN；桩尖持力层选择第层（粘土），桩尖进入持力层大于1.5米。桩段焊接、接桩采用二氧化碳气体保护焊，焊丝采用天津市金桥焊材集团有限公司生产的J422—¢4.0焊丝。四、质量评定情况（包括验收批、分项、子分部工程）：本工程桩基施工期间施工单位共提供桩基施工记录58份；隐蔽工程验收记录58份；施工记录汇总表1份；检验批报验58份；分项工程质量验收记录1份，全部合格。五、桩基工程质量保证项目核查：1、施工期间施工单位共提供钢筋混凝土预制方桩出厂合格证58份；质量检测报告2份。焊丝合格证1份,均符合要求。2、桩尖进入持力层深度、打桩终压力、桩身垂直度符合设计、施工规范要求。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 4----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方3、桩顶标高均符合设计要求。4、经验收合格后才予以封桩。5、根据动测结果显示本工程Ⅰ类桩为58根，占动测总桩数的100%,全部合格。六、最终评估意见：依据有关设计文件及验收规范、标准，通过对进场材料、验收批、分项、子分部及质保资料的核查，监理组评估本工程桩基子分部合格。请虹口区质监站审核备案。上海公共卫生临床中心医技扩建楼工程项目监理组（2012、8、30）----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方'
