济宁北牵引站供电工程环境影响报告表

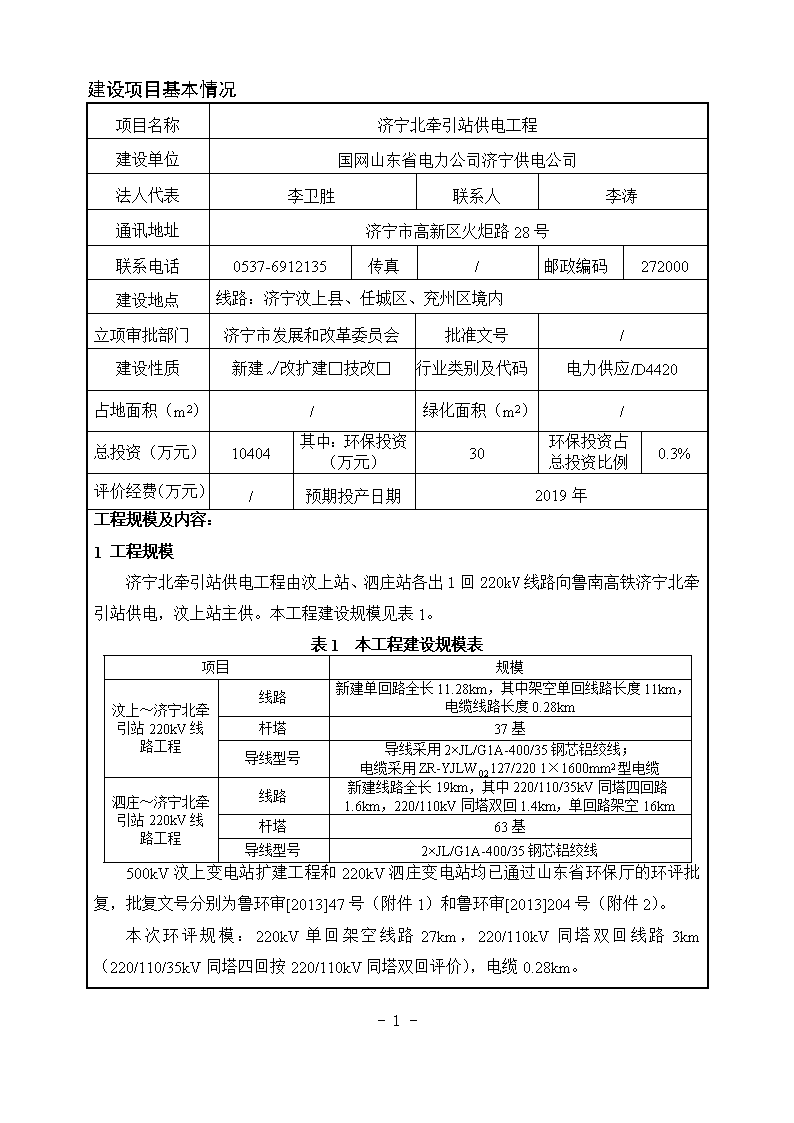

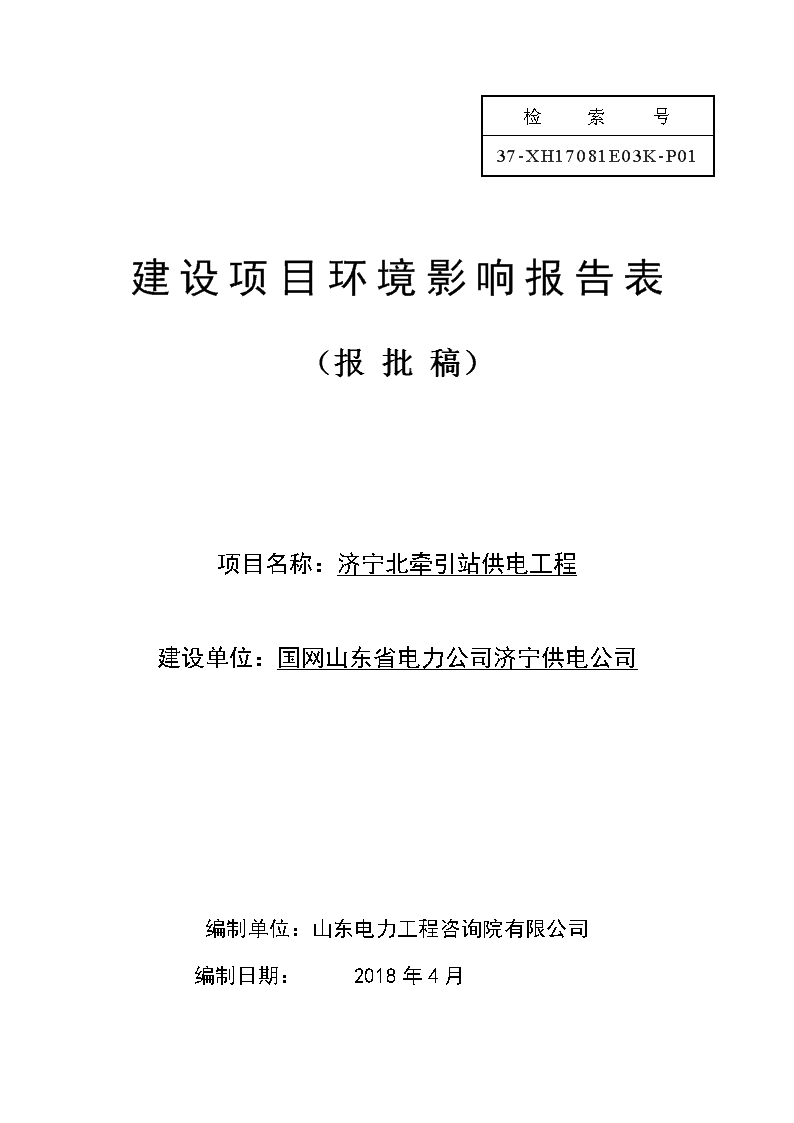

'检索号37-XH17081E03K-P01建设项目环境影响报告表（报批稿）项目名称：济宁北牵引站供电工程建设单位：国网山东省电力公司济宁供电公司编制单位：山东电力工程咨询院有限公司编制日期：2018年4月 建设项目基本情况项目名称济宁北牵引站供电工程建设单位国网山东省电力公司济宁供电公司法人代表李卫胜联系人李涛通讯地址济宁市高新区火炬路28号联系电话0537-6912135传真/邮政编码272000建设地点线路：济宁汶上县、任城区、兖州区境内立项审批部门济宁市发展和改革委员会批准文号/建设性质新建√改扩建□技改□行业类别及代码电力供应/D4420占地面积（m2）/绿化面积（m2）/总投资（万元）10404其中：环保投资（万元）30环保投资占总投资比例0.3%评价经费（万元）/预期投产日期2019年工程规模及内容：1工程规模济宁北牵引站供电工程由汶上站、泗庄站各出1回220kV线路向鲁南高铁济宁北牵引站供电，汶上站主供。本工程建设规模见表1。表1本工程建设规模表项目规模汶上～济宁北牵引站220kV线路工程线路新建单回路全长11.28km，其中架空单回线路长度11km，电缆线路长度0.28km杆塔37基导线型号导线采用2×JL/G1A-400/35钢芯铝绞线；电缆采用ZR-YJLW02127/2201×1600mm2型电缆泗庄～济宁北牵引站220kV线路工程线路新建线路全长19km，其中220/110/35kV同塔四回路1.6km，220/110kV同塔双回1.4km，单回路架空16km杆塔63基导线型号2×JL/G1A-400/35钢芯铝绞线500kV汶上变电站扩建工程和220kV泗庄变电站均已通过山东省环保厅的环评批复，批复文号分别为鲁环审[2013]47号（附件1）和鲁环审[2013]204号（附件2）。本次环评规模：220kV单回架空线路27km，220/110kV同塔双回线路3km（220/110/35kV同塔四回按220/110kV同塔双回评价），电缆0.28km。-23- 2项目建设的必要性鲁南高铁是山东省“三横五纵”快速铁路网的重要组成部分，也是国家“八纵八横”高速铁路网的重要联接通道，是继济青高铁后山东高速集团控股建设的又一条高速铁路。鲁南高铁贯通山东南部地区，全长494km，总投资750亿元。鲁南高铁东起日照市，向西经临沂、济宁、菏泽，与郑徐客专兰考南站接轨。鲁南高铁为双线客运专线，设计行车速度为350km/h，计划2019年初建成通车。鲁南高铁沿线山东省境内设菏泽东、巨野北、济宁北、南夏宋、东邢家庄、费县北、临沂北、中店头、奎山等9座牵引站。电力机车牵引负荷为一类负荷，供电可靠性要求高，需由电力系统提供两路相对独立的供电电源，正常运行为一主一备。为保证鲁南高铁正常运行，提高供电可靠性，建设济宁北牵引站供电工程是必要的。3线路概况3.1路径方案（1）汶上～济宁北牵引站220kV线路工程汶上站220kV向东出线，电缆出围墙后向东南方向，采用电缆沟敷设依次钻越上红Ⅰ/Ⅱ线、上运/上高线，在上高/上运线2#塔东侧新立电缆终端塔A1，电缆引上改为架空。A1后采用架空方式平行于拟建的汶上-泗庄线路，在其南侧平行走线。线路至A2起左转，继续平行拟建的汶上-泗庄线路走线跨越G105国道，从北侧避让康驿镇规划区后至闫庄西北（A4）大角度右转，至曾庄西南（A5）左转，跨越沙场后至董庄东北（A6）右转，经王堂东、蒋街东、石塘东跨越拟建G327国道至庙西东南（A7），出康驿镇辖区。线路在A7右转，避让汇鑫牧业公司后，经薛家坡东跨越日东高速后经鲁南高铁北侧（A9）左转向西，接入济宁北牵引站。全线新建单回路全长11.28km，其中架空线路长度11km，电缆线路长度0.28km。全线100%为平地。交通条件良好。线路经过济宁市汶上县、任城区。线路跨越日东高速1次，G105国道1次，拟建G327国道1次，一般公路15次；跨越10kV及以下电力线、通讯线20次；跨越杨树林多处，跨越储沙场1处。（2）泗庄～济宁北牵引站220kV线路工程线路自220kV泗庄站北起第3个间隔出线，利用双回路终端塔B1北侧回路向西架空出线，跨越35kV磁王线至张庄村西北（B2）。根据兖州区规划局要求，泗庄站至B7段所经地区为兖州工业规划区，B2至B-23- 7段线路需平行于35kV中科Ⅰ/Ⅱ线走线；且B1-B2段要求采用四回路钢管杆架设，B2-B3段要求采用双回路回路钢管杆架设。同塔四回路段采用钢管杆架设，上面两回为220kV和110kV（面向济宁北牵引站右侧为本期220kV线路，左侧为远期预留110kV线），下面两回为远期预留35kV线路；同塔双回路段采用钢管杆架设，面向济宁北牵引站，右侧为本期220kV线路、左侧远期预留110kV线路。线路B2左转，平行35kV中科Ⅰ/Ⅱ线走线，至胡家街村西（B3）右转，跨越洸府河后至翟村东（B4）左转，线路至毛家村西北（B5）后右转经周街村西北至小张庄南（B7）。线路自B7左转，跨越日东高速后至杨庄村北（B8）右转向西，避让大片坟群后，至北孙庄村西（B9）。线路自北孙庄村西的B9大角度左转至鲁南高铁北侧，然后平行鲁南高铁向西走线。为避让伊庄和济宁地铁规划区，线路在郗庄附近连续左转后至胡营村西北（B14）继续平行鲁南高铁走线。从南侧避让喜乐烟花爆竹仓库后，在马楼东（B16）连续左转接入拟建济宁北牵引站。该段新建线路全长19km，均为架空线路，其中四回路钢管杆1.6km，双回路钢管杆1.4km，单回路角钢塔16km。全线100%为平地。交通条件良好。线路经过济宁市任城区、兖州区。线路跨越拟建220kV汶上-科苑线1次；35kV电力线2次；跨越日东高速1次，一般公路25次；跨越河流2次；跨越10kV及以下电力线、通讯线24次；跨越杨树林、果园多处。线路在周街村北侧拆迁2处看护房（B5-B6段）。本工程线路路径示意图见附图1，线路沿线情况见附图2。3.2.2杆塔及导线本工程共使用杆塔约108基。单回路角钢塔89基，塔型分别为2B3-ZM1、2B3-ZM2、2B3-ZMK、2B5-J1、2B5-J2、2B5-J4、2B5-DJ1等；双回路直线钢管杆7基，塔型为SZG21；双回路角钢塔1基，为2E5-SDJ塔；四回路钢管杆9基，分别为220/35-SSZG1、220/35-SSJG1、220/35-SSDG杆；四回路角钢塔2基，为220/35-SSDG塔。本工程220kV线路导线采用2×JL/G1A-400/35钢芯铝绞线，双分裂，两根子导线水平排列布置，分裂间距400mm，中间用间隔棒固定。电缆采用ZR-YJLW02127/2201×1600mm2铜芯电缆。本工程电缆敷设方式为电缆沟。电缆沟断面为矩形，上覆土厚度平均为0.8m-23- 。电缆沟槽以及盖板均为钢筋混凝土结构。电缆沟净断面截面尺寸为1.2m×1.35m，电缆沟壁厚0.25m，盖板厚0.15m。图例工频电场、工频磁场监测点位无线电干扰监测点位新建线路已运行的开断线路4评价等级、评价因子、评价范围和评价重点根据《环境影响评价技术导则-输变电工程》（HJ24-2014）有关内容及规定，本项目的环境影响评价范围如下：4.1评价等级（1）电磁环境根据《环境影响评价技术导则-输变电工程》（HJ24-2014），本工程220kV架空边导线地面投影外两侧各15m范围内有电磁环境敏感目标，评价工作等级确定为二级。（2）声环境根据《环境影响评价技术导则-声环境》（HJ2.4-2009），本工程建设地点所处的声环境功能区为GB3096规定的2类地区，本工程建设前后噪声级增高量在3dB(A)以下（不含3dB(A)），受影响人口数量变化不大，本次评价工作等级确定为二级。（3）生态环境本工程变线路为“点-架空线”，按照《环境影响评价技术导则生态影响》（HJ19-2011）中的相关规定，本项目生态环境影响评价工作等级确定为三级。（4）地表水本工程输电线路运行期无废水产生，根据《环境影响评价技术导则－地面水环境》（HJ/T2.3-93），本工程水环境影响评价以分析说明为主。4.2评价因子（1）施工期评价因子施工扬尘、施工废水、等效A声级、施工固体废物、生态影响。（2）运行期评价因子工频电场、工频磁场（工频磁场强度的度量单位为磁感应强度）、等效A声级。4.3评价范围（1）工频电场、工频磁场输电线路：架空线路边导线地面投影外两侧各40m的带状区域。（2）噪声输电线路：架空线路边导线地面投影外两侧各40m的带状区域。（3）生态-23- 输电线路：不涉及生态敏感区的输电线路段为线路边导线地面投影外两侧各300m内的带状区域；涉及生态敏感区的输电线路段为线路边导线地面投影外两侧各1000m内的带状区域。4.4评价重点评价重点在施工期为生态环境影响，在运行期为工频电场、工频磁场和噪声对周围环境的影响。5主要环境保护目标（列出名单及保护级别）：本工程线路两侧评价范围内居民类环境保护目标见表2，生态类环境保护目标见表3，线路不涉及山东省及济宁市生态保护红线。表2本工程主要环境保护目标情况工程名称保护目标与边导线最近距离和方位环境特征汶上～济宁北牵引站220kV线路工程①日晟制衣厂房（N35°34"27.58"，E116°30"40.98"）线南约25m一排一层厂房，距厂房约25m，距制衣厂围栏约20m泗庄～济宁北牵引站220kV线路工程②梁马村东北民房（N35°32"50.00"，E116°34"7.02"）线西约6m一处一层平顶房，林木看护房，约6间，带院落，约3人③梁马村东防晒防雨大瓦厂厂房（N35°31"45.14"，E116°34"8.49"）线西约7m一排一层尖顶厂房④胡营村北饲料油脂厂（N35°31"29.57"，E116°35"11.92"）线南约10m2层平顶楼房，带院落，院落内有一层平顶房屋，暂停工⑤郗庄村西北闲置看护房（N35°31"48.80"，E116°37"7.06"）线北约10m一栋一层平顶房屋，约3间，闲置⑥郗庄村西济宁银城机械加工厂配件厂厂房（N35°31"44.54"，E116°36"13.19"）线东约20m一排彩钢板厂房，一排一层尖顶厂房，暂停工⑦孙庄村西北护林房（N35°31"49.83"，E116°38"0.78"）线东约25m2出，1处一层平顶房屋，约3间，另有1处一层平顶简易房，约3间⑧小张庄村南闲置房屋（N35°32"0.90"，E116°39"14.59"）线北约5m一层平房房屋，约2间，闲置⑨张家庄西北桃园看护房（N35°32"59.44"，E116°41"53.69"）线西约15m同一处桃园内两处看护房（相距约400m），均为一层尖顶房屋，约3间表3本工程主要环境保护目标情况（生态类）-23- 工程名称保护目标线路与环保目标关系环境影响汶上～济宁北牵引站220kV线路工程汶上县邵庄备用水源地保护区经过保护区约0.7km地下水6编制依据6.1环境保护法律、法规及政策性文件（1）《中华人民共和国环境保护法》（修订，自2015年1月1日起施行）（2）《中华人民共和国环境影响评价法》（修改，2016年9月1日起施行）（3）《中华人民共和国环境噪声污染防治法》（1997年3月1日起施行）（4）《中华人民共和国水污染防治法》（修订，2018年1月1日起施行）（5）《中华人民共和国水土保持法》（修订，2011年3月1日起施行）（6）《中华人民共和国城乡规划法》（修订，2015年4月24日起施行）（7）《中华人民共和国电力法》（2015年4月24日起施行）（8）《建设项目环境保护管理条例》（2017年10月1日起施行，国务院令第682号）（9）《产业结构调整指导目录（2011年本）（修正）》（2013年5月1日起施行）（10）《建设项目环境影响评价分类管理名录》（2017年9月1日起施行）（11）《电力设施保护条例》（2011年1月8日起施行）（12）《电力设施保护条例实施细则》（修改，2011年6月30日起施行）（13）《山东省电力设施和电能保护条例》（2011年3月1日起实施）（14）《山东省环境保护条例》（山东省人大常委会，2001年修改）（15）《山东省生态保护红线规划（2016-2020年）》（山东省环境保护厅等，鲁环发[2016]176号）（16）《济宁市生态保护红线规划（2016-2020年）》（济宁市人民政府，2017年2月）（17）《关于印发济宁市城市饮用水水源保护区划分方案的通知》（济政字[2016]8号）6.2评价技术标准、导则及规范（1）《电磁环境控制限值》（GB8702-2014）（2）《声环境质量标准》（GB3096-2008）（3）《建筑施工场界环境噪声排放标准》（GB12523-2011）（4）《110kV～750kV架空输电线路设计规范》（GB50545-2010）（5）《开发建设项目水土保持技术规范》（GB50433-2008）-23- （6）《开发建设项目水土流失防治标准》（GB50434-2008）（7）《建设项目环境影响评价技术导则－总纲》（HJ2.1-2016）（8）《环境影响评价技术导则－输变电工程》（HJ24-2014）（9）《环境影响评价技术导则－生态影响》（HJ19-2011）（10）《环境影响评价技术导则－地面水环境》（HJ/T2.3-93）（11）《环境影响评价技术导则-声环境》（HJ2.4-2009）（12）《交流输变电工程电磁环境监测方法(试行)》（HJ681-2013）6.3有关的工程资料（1）《鲁南高铁外部电源供电工程（济宁境内）可行性研究报告》（2）环评委托书（附件2）7产业政策符合性本工程220kV线路工程属于《产业结构调整指导目录（2011年本）（2013年修正）》中鼓励类项目“四、电力10.电网改造与建设”，符合国家产业政策。根据《山东电网“十三五”主网架规划报告》（2015年版），本工程为山东电网规划中项目，是符合电网规划要求的。8选线的合理性分析本工程线路线路尽量避让居民类环保目标，对于无法避让的建筑物采取工程拆迁措施。线路经过汶上县邵庄备用水源地保护区（不在山东省及济宁市生态保护红线区内），采取措施后对其环境影响较小，线路不涉及山东省及济宁市生态保护红线。线路路径符合规划要求，已取得当地规划等相关部门原则同意的意见（附件4~附件6）。因此，本工程选线是合理的。与本项目有关的原有污染情况及主要环境问题：无建设项目所在地自然环境社会环境简况自然环境简况：-23- 本工程线路经过济宁汶上县、任城区、兖州区境内。汶上地处鲁中低山丘陵与鲁西平原交接地带，东北属古老泰山隆起的残丘低岭，西南部属古大野泽，梁山泊东畔，整个地势由东北缓顷西南。汶上县属暖温带半湿润季风气候区，光照资源丰富，多年平均降雨量638.1mm，年平均气温13.3℃，多年平均相对湿度为69％，最大冻土深度0.5m，无霜期195天，多年平均风速2.8m/s，适于多种作物生长。任城区位于泰沂山前冲积平原与鲁西南黄泛平原向斜地貌之槽线两侧，湖西黄泛平原之低线区，滨湖地势低平，为南四湖及其周围系浅平洼地，高程在33-36m之间。地面开阔，西高东低，倾向于湖，坡降在1/3500—1/7000之间。任城区属温带大陆性季风气候，四季分明。年平均气温13.5℃，无霜期205天，年平均降雨707mm，年日照时数2490.5小时，日照率56%，平均相对湿度69%。常年盛行东南风和北偏西风。兖州区地处鲁中山地泰沂山区西南部的山前倾斜平原。西部由汶水南泛，洪水冲积地貌明显；东部泗水向西南渲泄，地形由东北向西南倾斜；中部洸府河、杨家河二水并行，地势低洼。地面高程60~38m，平均海拔49m，平均坡降1/1500。兖州属半湿润暖温带气候区，历年平均气温13.6℃，全年无霜期210~240天。历年平均降雨量733mm。社会环境简况：汶上县位于济宁市最北部，周边与梁山县、兖州区、任城区和泰安市东平县、宁阳县接壤。总面积877km2，辖14处乡镇和1个省级经济开发区、493个村（居），总人口80万。汶上2016年完成GDP265亿，实现地方财政收入14.2亿元，完成固定资产投资232亿元。任城区位于鲁西南平原，京杭大运河中段，京杭大运河、京沪高铁等穿境而过，是全市的政治、经济、文化中心，济宁市组群城市核心区。现辖2个镇、13个街道和1个省级经济开发区，89.2万人口，总面积651km2。2016年，任城区完成地区生产总值546亿元，完成一般公共预算收入62.4亿元。兖州区位于山东省西南部，是济宁市组群结构大城市的经济中心。现有7镇3个街道办事处，面积535km2，人口54.9万，是全省三十强县市和全国百强县。2016年地区生产总值达到678亿元，一般公共预算收入47.45亿元。-23- 环境质量状况建设项目所在地区域环境质量现状及主要环境问题：本次环境影响评价由山东省波尔辐射环境技术中心对线路沿线的电磁、噪声进行了现状监测。1监测仪器及内容1.1监测仪器主要监测仪器及相关性能指标见表3。表3监测仪器一览表序号设备名称设备编号测量范围校准证书编号检定有效期1EFA-300工频场强仪JC03-01-2014频率5Hz～32kHz电场0.14V/m～100kV/m磁场0.8nT～31.6mTXDdj2017-05122018.2.162AWA6228噪声分析仪JC10-01-2012频率10Hz～20kHz量程26～127dB(A)LSac2017-06822018.2.161.2监测方法工频电场、工频磁场、噪声的监测方法见表4。表4监测方法项目监测方法工频电场工频磁场《交流输变电工程电磁环境监测方法(试行)》（HJ681-2013）噪声《声环境质量标准》(GB3096-2008)1.3监测点布设、监测时间与条件本工程监测点位布设、监测时间及条件具体情况见表5，监测布点示意图见附图1。表5本工程监测情况表监测项目名称监测点位布设监测时间及气象条件工频电场及磁感应强度线路环保目标处选取代表性点位各布设1个监测点位。2017年9月4日～5日（昼间：多云、风速0.6～1.2m/s、温度22.1～26.7℃、湿度51.0～57.3%；夜间：多云、风速0.4~1.3m/s、温度21.2～23.0℃、湿度：53.5～58.7%）噪声线路环保目标处选取代表性点位各布设1个监测点位。2项目建设区的电磁环境、声环境现状拟建线路沿线工频电场、磁场、噪声现状值见表6、表7。-23- 表6本工程线路沿线环保目标处的工频电场、磁感应强度监测结果监测点工频电场强度（V/m）工频磁感应强度（µT）线南25m日晟制衣厂房#1★3.50.0356薛坡村东南路径空地处#2★3.70.0081线西6m梁庄东看护房#3★3.70.0080线西7m梁马村东大瓦厂厂房#4★3.60.0075线南10m胡营村北饲料油脂厂厂房#5★3.80.0337线北10m郗庄村西北闲置看护房#6★3.70.0124线东20m郗庄村西济宁银城机械加工厂配件厂厂房#7★3.70.0506线东25m孙庄村西北护林房#8★3.60.0083线北5m小张庄村南闲置房屋#9★3.50.0088线西15m张家庄村西北桃园看护房#10★3.70.0121表7本工程线路沿线环保目标处的噪声监测结果单位：dB(A)监测点昼间（14:00-17:20）夜间（22:10-23:40）线南25m日晟制衣厂房#1△53.050.9薛坡村东南路径空地处#2△47.844.2线西6m梁庄东看护房#3△44.842.7线西7m梁马村东大瓦厂厂房#4△46.342.3线南10m胡营村北饲料油脂厂厂房#5△46.743.3线北10m郗庄村西北闲置看护房#6△45.142.9线东20m郗庄村西济宁银城机械加工厂配件厂厂房#7△45.543.0线东25m孙庄村西北护林房#8△47.843.4线北5m小张庄村南闲置房屋#9△47.843.6线西15m张家庄村西北桃园看护房闲置房屋#10△45.142.7由现状监测结果可见，拟建线路沿线环保目标及路径空地处的工频电场及磁感应强度分别为3.5~3.8V/m，0.0075~0.0506µT，分别小于4kV/m、100µT。拟建线路沿线环保目标及路径空地处的噪声值昼间为44.8~53.0dB(A)，夜间为42.7~50.9dB(A)，满足《声环境质量标准》（GB3096-2008）2类标准要求。-23- 评价适用标准评价适用标准工频电场、工频磁场：根据《电磁环境控制限值》（GB8702-2014），频率50Hz的公众曝露控制限值：电场强度为4kV/m，磁感应强度为100μT。架空输电线路线下的耕地、园地、牧草地、畜禽饲养地、养殖水面、道路等场所，其频率50Hz的电场强度控制限值为10kV/m。噪声：220kV输电线路评价范围内的声环境质量执行《声环境质量标准》（GB3096-2008）2类标准（昼间60dB(A)、夜间50dB(A)）。施工期噪声执行《建筑施工场界环境噪声排放标准》（GB12523-2011）（昼间70dB(A)、夜间55dB(A)）。总量控制指标无-23- 建设项目工程分析工艺流程简述（图示）：施工期扬尘、噪声、生态影响、废水和固体废物运行期工频电场、磁场、噪声济宁北牵引站220kV线路500kV汶上站220kV泗庄站主要污染工序及污染防治措施1运营期1.1污染因素分析输电线路在运营期间因高电压、大电流而产生工频电场、工频磁感应强度和噪声。1.2拟采取的污染防治措施1.2.1电磁环境污染防治措施（1）在线路路径选择时，充分考虑了当地规划和环境要求。线路尽量避开居民区；对避不开的建筑物采取工程拆迁措施。（2）根据《110kV～750kV架空输电线路设计规范》（GB50545-2010）中相关要求，导线至被跨越物的最小垂直距离见下表。表8220kV输电线路至被跨越物的最小垂直距离被跨（钻）越物220kV输电线路至被跨越物的最小垂直距离公路8.0m220kV电力线路4.0m110kV电力线路4.0m35kV及以下电力线路、弱电线路4.0m苗圃3.5m杨树林4.5m河流不通航河流：至百年一遇洪水位4.0m，冬季至冰面6.5m本工程实践中严格按照《110kV～750kV架空输电线路设计规范》（GB50545-2010）中相关要求执行。根据设计规范-23- 规定：220kV导线与地面的最小距离，在最大计算弧垂情况下经过居民区不小于7.5m，非居民区不小于6.5m。目前设计中220kV导线与地面的最小距离，在最大计算弧垂情况下均不小于7.5m。导线相序排列方式在设计中优先考虑逆相序。1.2.2噪声污染防治措施合理选择导线截面和相导线结构，降低线路噪声水平。2施工期2.1污染因素分析2.1.1扬尘在整个施工期，扬尘来自于塔基基础开挖、材料运输等过程，如遇干旱无雨季节扬尘则较为严重。运输车辆行驶也是施工场地扬尘产生的主要来源。2.1.2噪声在输电线路施工中，各牵张场内的牵引机、张力机等设备会产生一定的机械噪声，噪声级值一般小于70dB(A)。2.1.3废水和固体废物施工期废水包括施工生产废水和施工人员生活污水。其中生产废水主要为设备清洗、进出车辆清洗和建筑结构养护等过程产生；生活污水主要来自于施工人员的生活排水。线路施工期的固废主要来生活垃圾。塔基施工开挖的土石方全部回填，就地平整填埋，基本无弃土。2.1.4生态环境影响本工程对生态环境的影响主要产生在施工期，主要表现为新建铁塔及电缆沟开挖时植被损坏和水土流失。线路路径周围无珍稀植物和国家、地方保护动物，项目建设对当地植被及生态系统的影响轻微。2.2污染防治措施2.2.1扬尘对干燥的作业面适当喷水，使作业面保持一定的湿度，减少扬尘量。将运输车辆在施工现场车速限制在20km/h以下，运输沙土等易起尘的建筑材料时应加盖蓬布，并严格禁止超载运输，防止撒落而形成尘源。运输车辆在驶出施工工地前，必须将泥沙清理干净，防止道路扬尘的产生。2.2.2噪声-23- 选用低噪声的机械设备，并注意维护保养。混凝土连续浇注等确需夜间施工时，应征得当地环保部门的同意。2.2.3废水和固废防治措施输电线路施工属移动式施工方式，施工人员一般租用当地居民房屋，停留时间较短，产生的生活污水很少，施工人员产生的生活污水纳入当地居民生活污水处理系统。施工人员产生的生活垃圾集中收集，定期清运，避免固废对周围环境卫生造成不良影响。线路跨越河流（洸府河）时一档跨越，不在河道内立塔，避免施工时对河水水质产生影响。2.2.4生态环境（1）选线选线时尽可能靠近道路，改善交通条件，方便施工和运行，缩短临时施工道路和牵张场地的长度，减少扰动地表面积。（2）施工组织①制定合理的施工工期，避开雨季施工时大挖大填。所有废水、雨水有组织的排放以减少水土流失。对土建施工场地采取围挡、遮盖的措施，避免由于风、雨天气可能造成的风蚀和水蚀。②合理组织施工，尽量减少占用临时施工用地；塔基及电缆开挖过程中，严格按设计的塔基基础占地面积、基础型式等要求开挖，尽量缩小施工作业范围，材料堆放要有序，注意保护周围的植被；尽量减小开挖范围，避免不必要的开挖和过多的原状土破坏。③施工临时道路和材料堆放场地应以尽量少占用耕地、农田为原则，道路临时固化措施应在施工结束后清理干净，并进行复耕处理。牵张场选择在交通条件好、场地开阔、地势平缓的地块，以满足施工设备、线材运输等要求。牵张场可采取直接铺设钢板的方式，以减少牵张场地水土流失。施工完毕后，及时清理施工场地，进行翻松征地，恢复其原有土地用途。④铁塔施工完成后，应对基础周边的覆土进行植草处理，以免造成水土流失。⑤线路跨越苗圃和杨树林时，需设置临时支撑架，尽量减少导线架设时的破坏。（3）施工中采取的生态恢复措施①施工期采用表土（熟土）剥离保存、运输车辆加盖篷布、施工便道洒水减少扬尘等临时措施减少水土流失；②-23- 施工中产生的余土就近集中堆放，待施工完成后熟土可作铁塔下复植绿化用土，土质较差的弃土可以平铺至线路区地势低洼处自然沉降，并在其上覆熟土，撒播栽种灌草类，培育临时草皮，本工程塔基开挖土石方量约为15000m3，全部用于回填，架空线路土石方量基本平衡。塔基开挖时，尽量减小开挖范围，避免不必要的开挖和过多的原状土破坏，以利于水土保持。③本工程电缆沟净宽1.2m，净高1.35m，长280m，采用钢筋混凝土盖板式结构，电缆沟壁和盖板厚度为250mm，电缆沟采用明挖方式，上覆土厚1.0m。线路电缆施工时，尽量减小开挖范围，避免不必要的开挖和过多的原状土破坏，以利于水土保持。电缆沟开挖土石方量约为1500m3，回填约520m3，弃土约980m3，弃土运至指定地点堆放。运送弃土的车辆应加盖蓬布，并禁止超载运输，防止风吹及撒落而形成扬尘。④工程完工后立即对铁塔下坑基填平并夯实，在其上覆盖一层开挖之初分离出的熟土层，熟土层约0.3m，原为耕地的进行复耕，荒草地或其它占地类型种草或灌木，选择管理粗放、耐践踏的乡土品种。牵张场、临时道路等临时占地利用完毕后恢复原有土地用途。2.2.5对生态敏感目标的影响（1）邵庄备用水源地保护区简介根据《济宁市人民政府关于印发济宁市城市饮用水水源保护区划分方案的通知（济政字[2016]8号）》，济宁市划分了37个城市饮用水水源保护区和4个备用水源地保护区，邵庄备用水源地保护区是4个备用水源地保护区之一。邵庄备用水源地保护区内没有一级、二级保护区，仅有准保护区。准保护区范围如下：东至G105国道，北以肖庄—后集—邵庄北侧河流为界，西至大店子—寺前铺村一线，南以G1511高速公路，面积约47.52km2。水源地类型为地下水。邵庄备用水源地保护区不在山东省生态保护红线区内，也不在济宁市生态保护红线区内。《济宁市城市饮用水水源地环境保护规划》（济政办字[2017]85号）规定：饮用水源准保护区内不得新建、扩建制药、化工、造纸、制革、印染、染料、炼焦、炼硫、炼砷、炼油、电镀、农药等对水体污染严重的建设项目，保护区划定前已有的上述建设项目不得新增排污量并逐步搬出。本线路工程不属于对水体污染严重的建设项目，是允许建设的。（2）本线路经过邵庄备用水源地保护区的情况介绍本工程线路经过邵庄备用水源地保护区，保护区内路径总长度约0.7km，其中约0.28km为地下电缆，约0.42km为单回架空线路工程，约2基杆塔。本工程电缆沟净宽1.2m，净高1.35m，长280m，采用钢筋混凝土盖板式结构，电缆沟壁和盖板厚度为250mm，电缆沟采用明挖方式，上覆土厚1.0m。电缆沟-23- 开挖土石方量约为1500m3，回填约520m3，弃土约980m3，弃土运至指定地点堆放。单回架空线路2基杆塔开挖土方量约300m3，全部用以回填。线路经过邵庄备用水源地保护区时的相对位置关系见下图。备注：红色为本工程线路图1线路经过邵庄备用水源地保护区时的相对位置关系图（3）本线路经过邵庄备用水源地保护区需采取的措施本线路经过邵庄备用水源地保护区时，在施工期需采取如下措施：①尽可能采用商品混凝土，如在施工现场拌和混凝土，应对砂、石料冲洗废水设置临时简易沉淀池（无砼衬砌）沉淀后循环使用，严禁废水外排。②输电线路施工属移动式施工方式，施工人员一般租用当地居民房屋，停留时间较短，产生的生活污水很少，施工人员产生的生活污水纳入当地居民生活污水处理系统。③输电线路施工人员日常生活产生的生活垃圾设置一定数量的垃圾箱，由当地环卫部门定期清运、集中处理；④施工时产生的建筑垃圾及电缆沟开挖时产生的弃土运至指定弃渣处置点，运输车辆需采取遮盖等防遗洒、防泄漏措施，并禁止超载运输。采取相应的环保措施后，本线路施工期对邵庄备用水源地保护区产生的影响很小。线路运行期没有废水及固体废物排放，对邵庄备用水源地保护区基本无影响。环保投资本工程环保投资估算见表9。表9本工程环保投资一览表序号措施费用（万元）1植被恢复等水保措施30.0合计30.0本期工程估算投资10404万元，其中环保投资30万元，占总投资的0.3%。-23- 项目主要污染物产生及预计排放情况内容类型排放源（编号）污染物名称处理前产生浓度及产生量（单位）排放浓度及排放量（单位）大气污染物－－－－水污染物－－－－电磁输电线路工频电场工频磁感应强度工频电场强度：<10kV/m(农田等)；<4kV/m(公众)磁感应强度：<100μT工频电场强度：<10kV/m(农田等)；<4kV/m(公众)磁感应强度：<100μT固体废物－－－－噪声输电线路产生的噪声对敏感点及周围环境的影响满足《声环境质量标准》（GB3096-2008）2类标准要求。其他—主要生态影响（不够时可另附页）输电工程对生态环境的影响主要集中在施工期，项目的运行期对生态环境的影响甚微。本工程输电线路在施工期间，开挖塔基及电缆沟时要清除地表的所有植被，会造成植被破坏。施工活动对地表土壤结构会造成一定的破坏，一定程度上改变植物生长环境。输电线路为点线工程，所以清除的植被及影响的植物种类数量极微，对本线路经过地区的生态环境不会造成大的影响。施工活动对生态环境的破坏是暂时的，施工期间采取相应措施，可减小对水土流失的影响。-23- 环境影响分析运营期环境影响分析：1电磁环境影响分析本工程新建220kV单回路27km，220/110/35kV同塔四回线路（上层双回，右侧回路为220kV本期挂线，左侧回路为110kV线路预留，下层双回35kV线路预留）1.6km，220/110kV同塔双回架设1.4km，电缆0.28km。对于220/110/35kV同塔四回线路，由于35kV线路电磁环境影响很小，按导则要求不做评价，同时上层220/110kV线路的高架，使得此种塔型产生的电磁环境，小于220/110kV同塔双回线路。按保守考虑，本次评价此种塔型按照220/110kV同塔双回评价。本次评价采用类比分析与理论计算相结合的方法来预测线路运行时产生的工频电场、工频磁场影响。1.1类比分析（1）220kV单回线路类比分析选择菏泽电厂～220kV水浒站（简称220kV菏浒Ⅱ线）单回输电线路作为类比对象。220kV菏浒Ⅱ线单回架空线路与本工程线路类比分析情况见下表。表10220kV单回架空线路类比分析一览表项目220kV菏浒Ⅱ线（类比线路，#28塔、#29塔之间）本工程线路电压等级220kV220kV导线型号2×JL/G1A-400/352×JL/G1A-400/35杆塔型号角钢塔ZM角钢塔ZM导线最大弧垂处对地垂直距离(m)11.5m不低于7.5m排列方式三角形排列三角形排列因新建线路架设高度可研阶段尚不能确定，设计人员在施工图阶段根据塔基的具体定位确定线路高度。现阶段新建线路的对地高度暂按《110kV～750kV架空输电线路设计规范》（GB50545-2010）要求的最小高度确定，参照目前山东省内已建成的220kV线路，其对地最小垂直距离多在10m以上，因此220kV菏浒Ⅱ线基本具备类比条件。类比线路监测时间为2013年12月28日；环境温度为5～8℃；天气为晴天；湿度为40～45%；风速1.5m/s。类比线路运行工况：电压231kV，电流208.7A。类比监测单位为济宁富美辐射检测有限公司，监测仪器情况如下：工频电场、工频磁场监测仪器主机采用电磁场测量系统，型号PMM8053B，频率范围5Hz～100-23- kHz，量程范围电场强度为0.01V/m～100kV/m、磁感应强度为1nT～10mT。在年检有效期内。220kV菏浒Ⅱ线单回线路工频电场、工频磁场类比监测结果见表11。表11220kV单回架空线路工频电场、磁场监测结果监测点位描述(距线路中心线地面投影点)工频电场强度（kV/m）工频磁感应强度（μT）0m0.6212.7322m1.4702.7055m2.2342.6327m2.4982.56810m2.0031.98615m0.7080.77020m0.2370.54825m0.0990.40830m0.0930.28735m0.0890.22340m0.0750.18245m0.0410.11650m0.0330.071根据类比监测结果，220kV菏浒Ⅱ线单回线路（导线对地高度约11.5m）监测断面工频电场强度最大值为2.498kV/m，该监测断面位于农田内，最大值满足经过农田区域时工频电场强度10kV/m的设计限值要求。工频磁感应强度最大值为2.732μT，远小于100μT。220kV单回输电线路产生的工频电场、磁感应强度随距离衰减很快。（2）同塔双回线路类比分析因暂没有合适的类比对象，选择济南220kV同塔双回电脉Ⅰ、电脉Ⅱ线作为类比对象（章丘电厂～济南百脉220kV变电站线路）。220kV电脉Ⅰ线、Ⅱ线同塔双回线路与本工程线路类比分析情况见表12。表12220kV同塔双回输电线路类比分析一览表项目220kV电脉Ⅰ、Ⅱ线（类比线路，#28～#29杆塔之间）本工程线路电压等级220kV220/110kV导线型号2×JL/GIA-400/35220kV导线采用2×JL/GIA-400/35，110kV导线采用JL/GIA-400/35杆塔型号角钢塔SZ钢管塔SZG21导线最大弧垂处对地垂直距离(m)13.7m不低于7.5m相序排列垂直排列，逆相序垂直排列，逆相序-23- 由上表可知，220kV电脉Ⅰ线、Ⅱ线基本具备类比条件。类比线路监测时间为2011年3月10日；环境温度为8.7～11.3℃；天气为晴天；湿度为22.0～24.5%；风速1.3～1.5m/s。类比线路运行工况：电脉Ⅰ线电压226kV，电流310A；电脉Ⅱ线电压226kV，电流315A。类比监测单位为山东鲁电工程检测有限公司，监测仪器如下：工频电场、磁感应强度监测仪器主机采用低频电磁分析仪，型号EFA-300，频率范围为5Hz～32kHz，量程范围电场强度为0.14V/m～100kV/m、磁感应强度为0.8nT～31.6mT，在校核验证有效期内。220kV电脉Ⅰ、电脉Ⅱ线同塔双回线路工频电场、工频磁场类比监测结果见表13。表13220kV电脉Ⅰ、Ⅱ线同塔双回线路工频电场、磁感应强度监测结果监测点位描述(距同塔双回线路中心地面投影点)工频电场强度（kV/m）磁感应强度（μT）0m1.1202.2892m1.1832.2605m1.3802.0527m1.3751.84610m1.1521.51815m0.6671.04020m0.3470.67825m0.1820.46030m0.1010.32035m0.0610.22940m0.0440.17145m0.0340.13050m0.0280.103根据类比监测结果，220kV电脉Ⅰ、电脉Ⅱ线（导线对地高度约13.7m）监测断面工频电场强度最大值为1.380kV/m，该监测断面位于农田内，最大值满足经过农田区域时工频电场强度10kV/m的设计限值要求。工频磁感应强度最大值为2.289μT，远小于100μT。220kV同塔双回输电线路产生的工频电场、磁感应强度随距离衰减很快。通过对与本工程新建线路电压等级、架设方式、导线型式等相似的220kV同塔双回输电线路、单回输电线路的类比监测结果可以看出，本工程新建线路运行产生的工频电场强度均随水平距离衰减很快，220kV输电线路采用增高导线对地高度等措施，可以有效地降低地面工频电场强度，可保证线路运行产生的工频电场强度满足《电磁环境控制限值》（GB8702-2014）中公众曝露控制限值4000V/m的标准限值和非居民区（耕地、园地、道路等区域）10kV/m的标准限值；线路-23- 运行产生的工频磁感应强度满足《电磁环境控制限值》（GB8702-2014）中100μT的标准限值。（3）220kV电缆类比分析本工程选择在青岛市北区的南京路站～青岛电厂、南京路站～李山站220kV双回电缆（以下简称青南线、李南线220kV电缆）作为类比对象。电缆隧道为2.2m×2.0m，略大于本工程电缆隧道规模。类比电缆监测条件为：监测时间为2014年6月5日；环境温度为20.2～24.3℃；天气为晴天；湿度为66～80%；风速0.9～1.4m/s。监测时运行工况：青南线电压232.7kV，电流359.18A；李南线电压232.7kV，电流148.9A。类比双回电缆监测单位为济南中威环境检测有限公司，所采用的仪器为NBM550场强分析仪，量程范围为频率5Hz～100kHz，电场0.01V/m～100kV/m，磁场1nT～10mT，在检定有效期内。青南线、李南线220kV电缆工频电场、磁场类比监测结果见表14。表14青南线、李南线220kV电缆工频电场、磁场测量结果监测点位工频电场强度（V/m）工频磁感应强度（μT）距电缆管廊地面投影中心点0m7.0390.4070距电缆管廊地面投影中心点1m6.8290.4139距电缆管廊地面投影中心点2m7.3480.4158距电缆管廊地面投影中心点3m7.9090.3801距电缆管廊地面投影中心点4m8.5630.3163距电缆管廊地面投影中心点5m9.2540.2668距电缆管廊地面投影中心点6m10.050.1837根据类比测试结果，220kV地下电缆以电缆管廊地面投影中心点为原点至电缆中心线外6m、距地面1.5m处产生的工频电场强度、磁感应强度最大值分别为10.05V/m、0.4158µT，分别小于4kV/m、100μT。1.2理论计算（1）预测模型采用《环境影响评价技术导则-输变电工程》（HJ24-2014）及其附录的方法进行架空输电线路电磁环境理论计算。①高压交流架空输电线路下空间工频电场强度的计算（附录C）●单位长度导线上等效电荷的计算-23- 高压送电线上的等效电荷是线电荷，由于输电线半径r远小于架设高度h，因此等效电荷的位置可以认为是在输电导线的几何中心。设输电线路为无限长并且平行于地面，地面可视为良导体，利用镜像法计算送电线上的等效电荷。多导线线路中导线上的等效电荷由下列矩阵方程计算：式中：[Ui]——各导线上电压的单列矩阵；[Qi]——各导线上等效电荷的单列矩阵；[λij]——各导线的电位系数组成的n阶方阵（n为导线数目）。[U]矩阵可由输电线的电压和相位确定，从环境保护考虑以额定电压的1.05倍作为计算电压。[λ]矩阵由镜像原理求得。●计算由等效电荷产生的电场为计算地面电场强度的最大值，通常取夏天满负荷最大孤垂时导线的最小对地高度。因此，所计算的地面场强仅对档距中央一段（该处场强最大）是符合的。当各导线单位长度的等效电荷量求出后，空间任意一点的电场强度可根据叠加原理计算得出，在（x，y）点的电场强度分量Ex和Ey可表示为：式中：xi、yi——导线i的坐标（i=1、2、…m）；m——导线数目；Li、L´i——分别为导线i及镜像至计算点的距离，m。②高压交流架空输电线路下空间工频磁场强度的计算（附录D）由于工频情况下电磁性能具有准静态特性，线路的磁场仅由电流产生。应用安培定律，将计算结果按矢量叠加，可得出导线周围的磁场强度。和电场强度计算不同的是关于镜像导线的考虑，与导线所处高度相比这些镜像导线位于地下很深的距离d：-23- (m)式中：ρ——大地电阻率，Ω⋅m；f——频率，Hz。在很多情况下，只考虑处于空间的实际导线，忽略它的镜像进行计算，其结果已足够符合实际。如下图，不考虑导线i的镜像时，可计算在A点其产生的磁场强度：(A/m)式中：I—导线i中的电流值，A；h—计算A点距导线的垂直高度，m；L—计算A点距导线的水平距离，m。对于三相线路，由相位不同形成的磁场强度水平和垂直分量都应分别考虑电流间的相角，按相位矢量来合成。合成的旋转矢量在空间的轨迹是一个椭圆。图2磁感应强度预测示意图（2）参数的选取本工程220kV架空输电线路计算的有关参数详见表15。表15架空输电线路计算参数参数220kV单回线路220kV/110kV同塔双回线路塔头尺寸ZM型：边导线距中心线5.1m，中相与边相垂距5.5mSSZG型：220/110kV线路边导线距中心线均为4m（上）、5m（中）、4m（下），上横担与中横担距6m，中横担与下横担距6m导线型号2×JL/G1A-400/35，直径26.82mm，分裂间距400mm220kV导线2×JL/G1A-400/35，直径26.82mm，分裂间距400mm；110kV导线1×JL/G1A-300/40电压220kV220kV/110kV输送电流798A220kV798A/110kV330A导线最大弧垂处对地垂直距离(m)7.5m7.5m排列方式三角形排列垂直排列，逆相序根据线路设计规范要求，理论计算时选取导线最大弧垂处对地垂直距离为7.5m，由-23- 于目前山东省内已建成的220kV线路导线最大弧垂处对地垂直距离多在10m以上，因此计算结果偏保守。（3）计算结果①220kV单回线路220kV单回路理论计算结果见下表。表16220kV单回线路工频电磁场预测计算结果距线路中心线地面投影距离（m）工频电场强度（kV/m）工频磁感应强度（mT）02.2322.7923.2122.6455.0420.6465.1319.2074.9517.4694.0613.79103.5312.11151.596.48200.783.87250.452.54300.291.79350.211.32400.161.02450.120.81500.100.66根据理论计算，当220kV单回线路导线对地最小垂直距离为7.5m时，离地面1.5m高度处产生的最大工频电场强度为5.13kV/m，出现在边导线外侧，距边导线0.9m（距线路中心线投影6.0m）处。此后，随着距离的增加，工频电场强度减小。在边导线外侧，边导线外4.9m（距线路走廊中心地面投影10.0m处）工频电场强度3.53kV/m，4.9m外均小于4kV/m。输电线路经过耕地、道路等场所时产生的工频电场强度均满足10kV/m的标准要求。在相同参数下，评价范围内离地面1.5m处，线路产生的最大工频磁感应强度为22.79mT，出现在线路中心线投影处，小于100μT。②同塔双回线路220/110kV同塔双回理论计算结果见表17。-36- 表17220/110kV同塔双回线路工频电磁场预测计算结果距同塔四回线路中心地面投影点距离（m）工频电场强度（kV/m）工频磁感应强度（mT）-350.060.39-300.070.49-250.090.66-200.140.99-150.281.77-100.693.76-51.288.4402.8013.8434.6115.5944.8315.4954.7414.9764.4014.0873.8812.95102.189.40150.615.33200.203.22250.192.09300.181.44350.161.04400.140.78450.120.60根据理论计算，当220/110kV同塔四回线路导线对地最小垂直距离为7.5m时，评价范围内离地面1.5m处产生的最大工频电场强度为4.83kV/m，出现在220kV侧边导线内侧，距边导线1m（距线路中心投影4m）处。此后，随着距离的增加，工频电场强度减小。在边导线外侧，220kV侧边导线外2m（距线路走廊中心地面投影7m处）工频电场强度3.88kV/m，2m外均小于4kV/m。输电线路经过耕地、道路等场所时产生的工频电场强度均满足10kV/m的标准要求。在相同参数下，评价范围内离地面1.5m处，最大工频磁感应强度为15.59mT，出现在220kV侧边导线内侧，距边导线2m（距线路中心投影3m）处，小于100μT。1.3线路沿线环保目标处的电磁环境预测线路对地最小距离为7.5m时，根据理论计算，线路对环保目标处-36- 的电磁环境影响见表18。表18本工程线路两侧环保目标的电磁环境影响预测序号主要环境保护目标工频电场强度（kV/m）磁感应强度（µT）备注1线南25m日晟制衣厂房0.291.79单回路侧2线西6m梁马村东民房3.032.78单回路侧3线西7m梁马村东大瓦厂厂房2.582.43单回路侧4线南10m胡营村北饲料油脂厂厂房1.596.48单回路侧5线北10m郗庄村西北闲置看护房1.596.48单回路侧6线东20m郗庄村西济宁银城机械加工厂配件厂厂房0.452.54单回路侧7线东25m孙庄村西北护林房0.291.79单回路侧8线北5m小张庄村南闲置房屋3.5312.11单回路侧9线西15m张家庄村西北桃园看护房0.203.22同塔双回侧线路环保目标处的工频电场强度为0.20~3.53kV/m、磁感应强度为1.79~12.11μT，分别小于4kV/m、100μT，满足《电磁环境控制限值》（GB8702-2014）要求。2声环境影响分析2.1220kV单回线路声环境类比监测（1）类比线路为预测本工程输电线路运行后的噪声水平，选择500kV蟠龙～220kV百脉变电站220kV单回线路（220kV龙脉线#68～#69杆塔）进行类比监测，测点位于农田，检测时周围无其他噪声源强。类比监测单位为济南中威环境检测有限公司，采用AWA6270+噪声分析仪，频率10Hz～20kHz，量程25～130dB(A)，在年检有效期内。类比线路工程条件、运行工况监测条件等参数见表19-表21。表19类比线路工程条件参数220kV龙脉线单回线路导线排列三角形排列导线对地最小距离(m)17.0导线型号2×JL/G1A-400/35表20类比线路运行工况一览表日期线路名称电压（kV）电流（A）有功功率（MW）无功功率（MVar）2016年5月18日龙脉线昼间232.3107.941.19.5夜间231.487.531.612.2-36- 表21类比线路监测条件一览表日期监测项目时间天气气温(℃)风速(m/s)湿度(%)2016年5月18日噪声昼间(8:30～11:30)晴20.2～24.31.4～2.330～41夜间（22:00～23:50)晴15.8～19.71.4～1.835～45（2）监测结果以导线弧垂最大处线路中心的地面投影点为原点，沿垂直于线路的方向进行，测至边导线对地投影外40m处止，测量间距5m。单回线路噪声衰减断面监测结果见表22。表22220kV单回线路噪声类比监测结果测点位置（220kV龙脉线#68～#69杆塔）昼间dB（A）夜间dB（A）中心线下方44.039.8边导线下方44.039.7距边导线5m处43.939.8距边导线10m处43.839.8距边导线15m处43.939.7距边导线20m处44.039.8距边导线25m处43.839.8距边导线30m处43.739.7距边导线35m处43.839.7距边导线40m处43.739.6根据220kV龙脉线衰减断面监测结果可知，在以线路中心地面投影为原点至线路边导线外40m产生的噪声昼间为43.7～44.0dB（A），夜间为39.6～39.8dB（A），满足《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准。2.2同塔双回线路声环境类比监测（1）类比线路为预测本工程输电线路运行后的噪声水平，选择220kV电脉Ⅰ、Ⅱ线同塔双回线路（220kV电脉Ⅰ、Ⅱ线#28～#29杆塔）进行类比监测，测点位于农田，检测时周围无其他噪声源强。类比监测单位为济南中威环境检测有限公司，采用AWA6270+噪声分析仪，频率10Hz～20kHz，量程25～130dB(A)，在校核验证有效期内。类比线路工程条件见表23，类比线路监测条件见表24，类比线路运行工况见表25。-36- 表23类比线路工程条件参数220kV同塔双回线路测点位置220kV电脉Ⅰ、Ⅱ线#28～#29杆塔之间导线排列垂直排列，逆相序导线对地最小距离(m)13.7m导线型号220kV：2×JL/G1A-400/35表24类比线路监测条件一览表日期监测项目时间天气气温(℃)风速(m/s)湿度(%)2016年5月19日噪声昼间(13:30～15:30)多云25.2～28.31.6～2.533～40夜间（22:00～23:50)多云20.6～23.71.8～2.737～46表25类比线路运行工况一览表日期线路名称电压（kV）电流（A）有功功率（MW）无功功率（MVar）2016年5月19日220kV电脉Ⅰ线昼间232.3237.492.729.5夜间231.4227.592.77.6220kV电脉Ⅱ线昼间231.9245.092.528.6夜间230.8236.293.27.6（2）监测结果以导线弧垂最大处线路中心的地面投影点为原点，沿垂直于线路的方向进行，测至边导线对地投影外40m处止，测量间距5m。噪声衰减断面监测结果见表26。表26220kV同塔双回线路噪声类比监测结果测点位置（220kV电脉Ⅰ、Ⅱ线同塔双回线路）昼间dB（A）夜间dB（A）中心线地面投影40.239.1边导线地面投影40.439.2边导线地面投影外5m40.339.2边导线地面投影外10m40.039.1边导线地面投影外15m40.139.3边导线地面投影外20m40.339.0边导线地面投影外25m40.238.9边导线地面投影外30m40.439.0边导线地面投影外35m40.138.9边导线地面投影外40m40.338.8根据220kV电脉Ⅰ、Ⅱ线同塔双回线路衰减断面监测结果可知，在以-36- 线路中心地面投影为原点至线路边导线外40m产生的噪声昼间为40.0～40.4dB（A），夜间为38.8～39.3dB（A），满足《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准。2.3噪声影响分析通过对输电线路的噪声类比监测知，本工程输电线路在评价范围内产生的声环境影响低于《声环境质量标准》（GB3096-2008）2类声环境功能区限值，对评价范围内声环境敏感目标的影响低于《声环境质量标准》（GB3096-2008）2类声环境功能区限值。施工期环境影响分析1扬尘施工扬尘在采取喷洒、对施工车辆限速及运输材料时加盖篷布等措施后，对周围环境的影响很小。2噪声选用低噪声的机械设备，并注意维护保养。混凝土连续浇注等确需夜间施工时，应征得当地环保部门的同意。采取上述措施后，施工噪声对周围声环境影响较小。3废水线路施工人员就近租用当地居民房屋，居住时间较短，产生的生活污水量很少，施工人员产生的生活污水纳入当地居民生活污水处理系统。采取上述措施后，施工废水对周围水环境影响较小。4固体废物施工人员产生的生活垃圾集中放置，定期清运；建筑垃圾运至指定地点妥善处理。采取措施后，施工期固体废物对周围环境影响很小。5生态环境项目施工期间在土方开挖、堆放、回填时使土层裸露，容易导致水土流失。为减小工程建设对当地生态环境的影响，应合理安排施工工期和加强施工管理，工程竣工后，对输电线路占用的土地应及时进行恢复。-36- 建设项目拟采取的防治措施及预期治理效果内容类型排放源（编号）污染物名称防治措施预期治理效果大气污染物－－－－水污染物－－－－电磁送电线路工频电场强度工频磁感应强度在线路路径选择时，充分考虑了当地规划和环境要求，线路尽量避开各类环保目标，对避不开的采取工程拆迁措施工频电场强度：<10kV/m(农田等)；<4kV/m(公众)磁感应强度：<100μT固体废物－－－－噪声评价范围内环境保护目标处声环境满足《声环境质量标准》（GB3096-2008）2类声环境功能区限值。其他—生态保护措施及预期效果：1生态保护措施为减小工程建设对当地生态环境的影响，应合理安排施工工期和加强施工管理，施工时合理组织、尽量少占用临时施工用地。施工期采用运输车辆加盖篷布、施工便道洒水减少扬尘等临时措施减少水土流失；线路工程完工后，立即对铁塔下的基坑填平并夯实，在其上覆盖一层开挖之初分离出的熟土层，少量弃土可以平铺至线路区地势低洼处自然沉降，线路土石方量基本平衡。2预期效果输电工程建设特点为“点-架空线”，影响范围主要集中在塔基等点位上，通过实施水土保持措施，工程施工带来的水土保持影响可以得到有效控制，不会加剧工程所在区域水土流失。-36- 结论与建议结论1工程概况及项目合理性分析济宁北牵引站供电工程由汶上站、泗庄站各出1回220kV线路向鲁南高铁济宁北牵引站供电，汶上站主供。本工程新建220kV单回路27km，220/110/35kV同塔四回线路1.6km，220/110kV同塔双回架设1.4km，电缆0.28km。线路按本期规模评价，同时兼顾与本期同塔架设的线路。本工程线路尽量避让村庄等环境保护目标，对避让不开的建筑物采取工程拆迁措施，线路路径符合规划要求，已取得当地规划部门的同意。因此，本工程选线是合理的。本工程符合山东电网及济宁电网建设规划，为《产业结构调整指导目录（2011年本）（2013修正）》中的鼓励类项目“电网改造与建设”，符合国家产业政策。因此，本工程的建设是合理的。2主要环境保护目标情况本工程线路评价范围内主要居民类环保目标如下：①线南约25m日晟制衣厂房；②线西6m梁马村东民房；③线西7m梁马村东大瓦厂厂房；④线南10m胡营村北饲料油脂厂厂房；⑤线北10m郗庄村西北闲置看护房；⑥线东20m郗庄村西济宁银城机械加工厂配件厂厂房；⑦线东25m孙庄村西北护林房；⑧线北5m小张庄村南闲置房屋；⑨线西15m张家庄村西北桃园看护房。本工程线路评价范围内生态类环境保护目标为汶上县邵庄备用水源地保护区，经过保护区约0.7km。线路不涉及山东省及济宁市生态保护红线。3环境质量现状拟建线路沿线环保目标及路径空地处的工频电场及磁感应强度分别为3.5~3.8V/m，0.0075~0.0506µT，分别小于4kV/m、100µT。拟建线路沿线环保目标及路径空地处的噪声值昼间为44.8~53.0dB(A)，夜间为42.7~50.9dB(A)，满足《声环境质量标准》（GB3096-2008）2类标准要求。4环境保护措施与对策。（1）线路路径尽量避让村庄等环境保护目标，对避不开的建筑物采取工程拆迁措施，线路路径符合城乡规划。（2）合理选择导线截面和相导线结构，降低线路噪声水平。（3-36- ）施工期在采取适当喷水、对易起尘的建筑材料加盖蓬布等措施后，可有效抑制扬尘。（4）选用低噪声的机械设备，并注意维护保养。施工期间分时段施工，降低施工噪声对环境的影响。（5）工程对生态环境的影响主要产生在施工期，对施工场地采取围挡、遮盖等措施，开挖时尽量减少临时施工用地，减小开挖范围，注意保护周围植被，开挖时表层土、深层土分别堆放，分层回填。施工结束后及时恢复植被，做好施工后的生态恢复。5环境影响评价5.1电磁环境影响评价5.1.2输电线路电磁环境（1）电磁环境类比监测结论根据类比监测结果，220kV菏浒Ⅱ线单回线路在以线路中心线地面投影为原点至线路中心外55.1m、距地面1.5m处产生的工频电场强度、工频磁感应强度最大值分别为2.498kV/m、2.732μT，分别小于4kV/m、0.1mT。根据类比监测结果，220kV电脉Ⅰ、电脉Ⅱ线同塔双回线路在以线路中心地面投影为原点至线路中心外50m、距地面1.5m处产生的工频电场强度、磁感应强度最大值分别为1.380kV/m、2.289μT，分别小于4kV/m、100μT。根据类比测试结果，220kV地下电缆以电缆管廊地面投影中心点为原点至电缆中心线外6m、距地面1.5m处产生的工频电场强度、磁感应强度最大值分别为10.05V/m、0.4158µT，分别小于4kV/m、100μT。（2）电磁环境理论计算结论根据理论计算，当220kV单回线路导线对地最小垂直距离为7.5m时，离地面1.5m高度处产生的最大工频电场强度为5.13kV/m，出现在边导线外侧，距边导线0.9m（距线路中心线投影6.0m）处。此后，随着距离的增加，工频电场强度减小。在边导线外侧，边导线外4.9m（距线路走廊中心地面投影10.0m处）工频电场强度3.53kV/m，4.9m外均小于4kV/m。输电线路经过耕地、道路等场所时产生的工频电场强度均满足10kV/m的标准要求。在相同参数下，评价范围内离地面1.5m处，线路产生的最大工频磁感应强度为22.79mT，出现在线路中心线投影处，小于100μT。根据理论计算，当220/110kV同塔双回线路导线对地最小垂直距离为7.5m时，评价范围内离地面1.5m处产生的最大工频电场强度为4.83kV/m，出现在220kV侧边导线内侧，距边导线1m（距线路中心投影4m）处。-36- 此后，随着距离的增加，工频电场强度减小。在边导线外侧，220kV侧边导线外2m（距线路走廊中心地面投影7m处）工频电场强度3.88kV/m，2m外均小于4kV/m。输电线路经过耕地、道路等场所时产生的工频电场强度均满足10kV/m的标准要求。在相同参数下，评价范围内离地面1.5m处，最大工频磁感应强度为15.59mT，出现在220kV侧边导线内侧，距边导线2m（距线路中心投影3m）处，小于100μT。5.1.3输电线路环保目标处的电磁环境线路环保目标处的工频电场强度为0.20~3.53kV/m、磁感应强度为1.79~12.11μT，分别小于4kV/m、100μT，满足《电磁环境控制限值》（GB8702-2014）要求。5.2声环境影响评价通过对输电线路的噪声类比监测知，本工程输电线路在评价范围内产生的声环境影响低于《声环境质量标准》（GB3096-2008）2类声环境功能区限值，对评价范围内声环境敏感目标的影响低于《声环境质量标准》（GB3096-2008）2类声环境功能区限值。5.4生态环境影响分析输变电工程建设特点为“点-架空线”，影响范围主要集中在塔基等点位上，通过实施水土保持措施，工程施工带来的水土保持影响可以得到有效控制，项目建设对当地生态环境的影响轻微。采取措施后，线路对汶上县邵庄备用水源地保护区的影响较小。5.5施工期环境影响评价通过采取定期洒水、施工人员产生的生活污水纳入当地居民生活污水处理系统、选用低噪声机械设备、生活垃圾定期清运等措施，减小施工期扬尘、废水、噪声、固废等环境影响。本工程施工期对环境的影响是小范围和短暂的。随着施工期的结束，对环境的影响也逐步消失。综上所述，本项目的建设从环境保护角度分析是可行的。建议1本工程在后续的初步设计和施工时，优化线路使其尽量朝远离环保目标或降低环境影响的方向移动，或在条件允许的情况下，尽可能抬高线路架设高度。2工程沿线每隔一定距离建立电力设施保护标志牌，在沿线村庄附近设置一定数量的高压警示牌。3与当地规划部门协商，根据《电力设施保护条例》（2011年第二次修订-36- ）、《山东省电力设施和电能保护条例》（2011年3月1日起实施）等相关规定，划定本输电线路保护区，在保护区范围内不得从事违背上述条例要求的活动。4工程运行期要加强巡线工作，定期巡线并建立巡线记录，避免电力设施保护范围内新建建筑物、线下种植不符合要求的高杆植物等。-36- 县（区）环保部门意见：单位盖章年月日市（地区）环保部门意见：单位盖章年月日省级环保部门审批意见：经办人签字单位盖章年月日年月日-36- 注释一、本报告表附以下附件、附图：附图1本工程线路路径及监测布点示意图附图2本工程线路周围社会环境状况附件1环评委托书附件2山东省环境保护厅关于山东泰安新泰500kV输变电工程和山东济宁汶上500kV变电站扩建工程环境影响报告书的批复（鲁环审[2013]47号）附件3山东省环境保护厅关于国网山东省电力公司济南王府庄等28项220kV输变电工程环境影响报告表的批复（鲁环审[2013]204号）附件4汶上县规划局《关于鲁南高铁牵引站外部电源供电工程线路走径的回函》（汶规村镇函[2017]24号）附件5济宁市城乡规划局任城区分局《关于鲁南高铁牵引站外部电源供电工程线路走径的复函》附件6济宁市兖州区规划局《关于关于鲁南高铁济宁北牵引站供电线路的规划选址意见》附件7汶上县环境保护局关于线路路径的意见附件8汶上县环境保护局《关于国网山东省电力公司济宁供电公司济宁北牵引站供电工程建设项目环评执行标准的复函》附件9济宁市任城区环境保护局《关于济宁北牵引站供电工程建设项目环境影响评价执行标准的函》附件10济宁市兖州区环境保护局关于《国网济宁供电公司关于确认济宁北牵引站供电工程建设项目环境影响评价执行标准的函》的复函附件11检测报告二、如果本报告表不能说明项目产生的污染及对环境造成的影响，应进行专项评价。根据建设项目的特点和当地环境特征，应选下列1-2项进行专项评价。1.大气环境影响专项评价2.水环境影响专项评价（包括地下水和地表水）3.生态影响专项评价4.声影响专项评价5.土壤影响专项评价6.固体废物影响专项评价以上专项评价未包括的可另列专项，专项评价按照《环境影响评价技术导则》中的要求进行。-36-'
