内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料环境影响报告书汇编

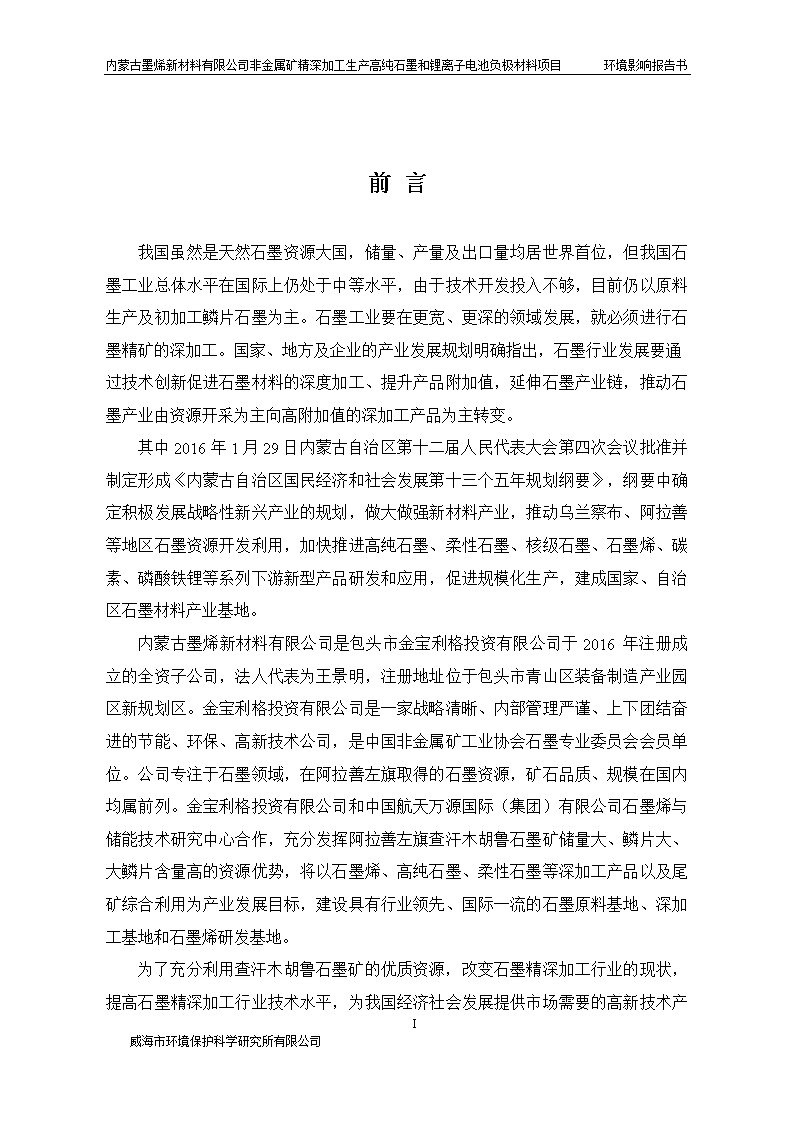

'内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书前言我国虽然是天然石墨资源大国，储量、产量及出口量均居世界首位，但我国石墨工业总体水平在国际上仍处于中等水平，由于技术开发投入不够，目前仍以原料生产及初加工鳞片石墨为主。石墨工业要在更宽、更深的领域发展，就必须进行石墨精矿的深加工。国家、地方及企业的产业发展规划明确指出，石墨行业发展要通过技术创新促进石墨材料的深度加工、提升产品附加值，延伸石墨产业链，推动石墨产业由资源开采为主向高附加值的深加工产品为主转变。其中2016年1月29日内蒙古自治区第十二届人民代表大会第四次会议批准并制定形成《内蒙古自治区国民经济和社会发展第十三个五年规划纲要》，纲要中确定积极发展战略性新兴产业的规划，做大做强新材料产业，推动乌兰察布、阿拉善等地区石墨资源开发利用，加快推进高纯石墨、柔性石墨、核级石墨、石墨烯、碳素、磷酸铁锂等系列下游新型产品研发和应用，促进规模化生产，建成国家、自治区石墨材料产业基地。内蒙古墨烯新材料有限公司是包头市金宝利格投资有限公司于2016年注册成立的全资子公司，法人代表为王景明，注册地址位于包头市青山区装备制造产业园区新规划区。金宝利格投资有限公司是一家战略清晰、内部管理严谨、上下团结奋进的节能、环保、高新技术公司，是中国非金属矿工业协会石墨专业委员会会员单位。公司专注于石墨领域，在阿拉善左旗取得的石墨资源，矿石品质、规模在国内均属前列。金宝利格投资有限公司和中国航天万源国际（集团）有限公司石墨烯与储能技术研究中心合作，充分发挥阿拉善左旗查汗木胡鲁石墨矿储量大、鳞片大、大鳞片含量高的资源优势，将以石墨烯、高纯石墨、柔性石墨等深加工产品以及尾矿综合利用为产业发展目标，建设具有行业领先、国际一流的石墨原料基地、深加工基地和石墨烯研发基地。IV威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书为了充分利用查汗木胡鲁石墨矿的优质资源，改变石墨精深加工行业的现状，提高石墨精深加工行业技术水平，为我国经济社会发展提供市场需要的高新技术产品，内蒙古墨烯新材料有限公司确定充分利用查汗木胡鲁石墨矿的优质资源，建设市场空间广阔、符合国家产业政策和规划的石墨高新材料产业基地，拟在包头市青山区包头装备制造产业园区新规划区内，B4以南，A2路以西地块（与关联公司---内蒙古墨烯高新技术有限公司非金属矿精深加工生产石墨新材料系列产品项目共用同一厂区，生产用房、辅助设施、办公生活等设施均依托关联公司）投资63885.36万元建设非金属矿精深加工生产高纯石墨和锂离电池负极材料项目。项目主要新建生产线包括高纯石墨系统生产线、锂离子电池负极材料系统生产线，其余辅助生产系统和办公生活系统均依托关联公司。项目投产后将形成石墨新材料专用高纯石墨1.0万t/a，锂离子电池负极材料0.455万t/a的生产规模。根据《中华人民共和国环境影响评价法》(中华人民共和国主席令第77号)和中华人民共和国国务院令第253号关于《建设项目环境保护管理条例》的有关规定，该项目须进行环境影响评价。为此，包内蒙古墨烯新材料有限公司委托威海市环境保护科学研究所有限公司承担该项目的环境影响评价工作。评价单位根据《中华人民共和国环境影响评价法》、《建设项目环境保护管理条例》、《环境影响评价技术导则》等有关环保法律、法规的要求，结合该工程的性质、特点以及该区域环境功能特征，通过实地调查、现场踏勘、资料收集及必要的监测，并依据有关资料和在同类工程分析、类比的基础上，按照环评导则要求，编制完成了《内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离电池负极材料项目环境影响报告书》。本次评价在项目区环境质量现状、工程分析及污染物排放分析的基础上，模拟预测项目投产后各污染因素对环境的影响，提出污染防治对策。同时对项目清洁生产、环境风险、“三效益”、相关规划及产业政策进行分析评价，最终从环保角度给出项目建设投产的结论。项目的建设及投产运行主要关注的环境问题为烟粉尘污染、沥青烟、苯并芘、非甲烷总烃等工艺废气及废水污染。企业通过对烟/粉尘污染源采取设置除尘系统、有机废气和窑炉废气采用喷淋冷凝+高压电捕焦+过滤+光氧分解净化装置处理、内串炉废气采用三级碱液吸收塔处理；项目生产过程无生产废水产生，各污染物排放均能满足相关标准限值。IV威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书同时，企业通过加强环境风险事故的预防和管理，认真执行防泄漏、防火的规范和各项措施，严格采取环境风险事故防范措施，制定环境风险事故应急预案，其产生的不利影响是可以得到有效控制的。本项目卫生防护距离确定为原料仓库区的100m范围以及生产车间700m范围，范围内无居民区等环境敏感点。项目的建设符合国家产业政策，并且积极响应了包头市城市总体规划、包头市国民经济和社会发展第十二个五年计划、包头市青山区国民经济和社会发展第十二个五年计划纲要的总体精神与要求。同时，项目的建设符合装备园区的用地及产业规划。企业在注重环境保护的同时采取行之有效的污染防治措施、节能措施等，做到污染物达标排放，废物综合利用，从环保角度讲，项目的建设是可行的。在报告书的编写过程中，得到了包头市环保局、青山区环保局的热情指导，得到了建设单位的积极配合，在此一并表示感谢！环评项目组2016年9月IV威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书IV威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书目录1总则71.1评价原则71.2环境影响评价的工作过程71.3编制依据81.4评价目的、指导思想、评价思路111.5评价因子与评价标准121.6评价工作等级和评价重点171.7评价范围及重点保护目标212建设项目概况232.1项目基本情况232.2项目建设内容232.3生产规模及产品方案272.4主要生产设备282.5主要原辅材料及能源消耗302.6储运工程312.7公用工程322.8厂区平面布置及合理性分析353工程分析383.1生产工艺与产污环节分析383.2物料平衡分析443.3主要污染源及污染物汇总493.4污染物排放及治理措施503.4建设项目“三废”汇总614环境现状调查与评价634.1自然环境概况634.3包头市城市总体规划664威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书4.4包头市环保规划674.5内蒙古包头装备制造产业园区规划概况694.6区域环境功能划分714.7项目区域环境质量概况735环境质量现状评价755.1大气环境质量现状与评价755.2地下水环境质量现状与评价845.3声环境质量现状与评价866环境影响预测与评价886.1环境空气影响预测与评价886.2水环境影响分析1116.3噪声影响预测与评价1156.4固体废物影响分析1196.5施工期环境影响分析1227环境风险评价1237.1风险评价目的1237.2风险识别1237.3评价等级的确定1307.4源项分析1317.5风险事故影响后果计算与评价1377.6环境风险防范措施1477.7环境风险事故应急预案1537.8结论1628污染防治对策及环保措施可行性分析1648.1废气污染防治措施及可行性分析1648.2废水污染防治措施及可行性分析1688.3噪声治理措施的可行性及达标分析1698.4固体废物污染防治措施及可行性分析1704威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书8.5环境风险防范措施及可行性分析1728.6环保设施、设备费用估算1728.7结论1739清洁生产水平分析1749.1清洁生产1749.2清洁生产水平分析1749.3环境管理要求1769.4清洁生产结论与建议17710污染物排放总量控制17910.1总量控制分析原则17910.2总量控制对象17910.3建设项目污染物总量分配情况17911经济、社会、环境效益分析18011.1经济效益简要分析18011.2社会效益简要分析18011.3环境效益简要分析18012环境管理与环境监测计划18112.1环境管理18112.2环境监测18212.3排污口规范化18312.4“三同时”验收一览表18313产业政策符合性及选址合理性分析18513.1产业政策及相关规划符合性分析18513.2选址合理性分析18914公众参与19114.1公众参与的目的及指导思想19114.2公众参与的形式19114.3调查实施1914威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书14.4调查结果统计分析20314.5结论20615环境影响评价结论与建议20715.1结论20715.2建议21015.3要求211【附件】附件1环境影响评价委托书附件2营业执照附件3包头市国土资源局青山分局对于本项目用地的审查意见附件4包头市规划局青山区规划分局对于本项目选址意见的复函附件5入园协议附件6建设项目备案证明附件7内蒙古自治区环境保护厅《关于包头装备制造产业园区总体规划环境影响报告书的审查意见》（内环字【2012】216号）附件8环境影响评价现状监测报告附件9建设项目审批登记表4威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书1总则1.1评价原则按照以人为本、建设资源节约型、环境友好型社会和科学发展的要求，遵循以下原则开展环境影响评价工作：（1）依法评价原则环境影响评价过程中应贯彻执行我国环境保护相关的法律法规、标准、政策，分析建设项目与环境保护政策、资源能源利用政策、国家产业政策和技术政策等有关政策及相关规划的相符性，并关注国家或地方在法律法规、标准、政策、规划及相关主体功能区划等方面的新动向。（2）早期介入原则环境影响评价应尽早介入工程前期工作中，重点关注产业政策（或规划）、选址（或选线）、工艺路线（或施工方案）的环境可行性。（3）完整性原则根据建设项目的工程内容及其特征，对工程内容、影响时段、影响因子和作用因子进行分析、评价，突出环境影响评价重点。（4）广泛参与原则环境影响评价应广泛吸收相关学科和行业的专家、有关单位和个人及当地环境保护管理部门的意见。1.2环境影响评价的工作过程根据《环境影响评价技术导则-总纲》（HJ2.1-2011）等相关技术规范的要求，本项目环境影响评价的工作过程及程序见图1.2-1。54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书图1.2-1本次环境影响评价工作程序图1.3编制依据1.3.1法律法规（1）《中华人民共和国环境保护法》（2015年1月1日施行）；54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书（2）《中华人民共和国环境影响评价法》，中华人民共和国主席令第77号（2016年7月2日修订，2016年9月1日施行）；（3）《中华人民共和国大气污染防治法》（2015年8月29日修订，2016年1月1日施行）；（4）《中华人民共和国水污染防治法》（2008年6月1日起施行）；（5）《中华人民共和国环境噪声污染防治法》（1997年3月1日起施行）；（6）《中华人民共和国固体废物污染环境防治法》（2005年4月24日修订）；（7）《中华人民共和国节约能源法》（2016年7月2日修订，2016年9月1日施行）；（8）中华人民共和国城乡规划法》（2008年1月1日施行）；（9）《国务院关于印发大气污染防治行动计划的通知》（国发〔2013〕37号）（2013年9月10日发布）；（10）《国务院关于化解产能严重过剩矛盾的指导意见》（国发〔2013〕41号）（2013年10月15日发布）；（11）《国务院关于印发水污染防治行动计划的通知》（国发〔2015〕17号）（2015年4月2日发布）；（12）《国务院关于印发土壤污染防治行动计划的通知》（国发〔2016〕31号）（2016年5月28日发布）；（13）《危险化学品重大危险源监督管理暂行规定》（国家安全生产监督管理总局令第40号）（2015年5月27日修订）；（14）《关于切实加强风险防范严格环境影响评价管理的通知》（环发〔2012〕98号）（2012年8月7日发布）；（15）《关于印发《京津冀及周边地区落实大气污染防治行动计划实施细则》的通知》（环发[2013]104号）（2013年9月17日发布）（16）《建设项目环境保护管理条例》国务院令第253号；（18）《建设项目环境影响评价分类管理名录》（中华人民共和国环境保护部令第2号）；（19）《中华人民共和国清洁生产促进法》（2012年2月29修订，2012年54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书7月1日起施行）；（20）《国务院关于落实科学发展观加强环境保护的决定》，国发[2005]39号；（21）《产业结构调整指导目录(2011年本)》（2013年修正）（中华人民共和国国家发展和改革委员会令第21号，2013年5月1日起实施）；（22）《关于简化建设项目环境影响评价报批程序的通知》国家环境保护总局办公厅，环办[2004]65号；（23）国家环境保护总局环发（2006）28号“关于印发《环境影响评价公众参与暂行办法》的通知”；（24）《关于进一步加强环境影响评价管理防范环境风险的通知》（环发[2012]77号）；（25）《内蒙古自治区环境保护条例》，（2002年3月21日实起施）；（26）内蒙古自治区《建设项目环境保护管理办法》的实施细则；（27）《包头市环境保护条例》包头市人民代表大会常务委员会，2003年6月；（28）《包头市“十二五”环境保护规划》；（29）《石墨行业准入条件》（2013年1月1日起实施）。1.3.2评价技术规范及相关规划资料（1）《环境影响评价技术导则—总纲》(HJ2.1—2011)；（2）《环境影响评价技术导则—大气环境》（HJ2.2—2008）；（3）《环境影响评价技术导则—地面水环境》（HJ/T2.3-93）；（4）《环境影响评价技术导则－地下水环境》(HJ610—2016)；（5）《环境影响评价技术导则－声环境》(HJ2.4—2009)；（6）《建设项目环境风险评价技术导则》（HJ/T169—2004）；（7）《环境影响评价技术导则　生态影响》（HJ19-2011）；（8）《防治城市扬尘污染技术规范》(HJ/T393-2007)；（9）《大气污染治理工程技术导则》（HJ2000-2010）；（10）《危险废物污染防治技术政策》；（11）《挥发性有机物（VOCs）污染防治技术政策》；54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书1.3.3技术资料（1）企业提供的工艺资料；（2）内蒙古墨烯新材料有限公司委托威海市环境保护科学研究所有限公司进行非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响评价工作的《委托书》；（3）包头市青山区发展和改革局文件《内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目备案确认书》（青发改审批字[2016]65号）；（4）内蒙古自治区环境保护厅《关于包头装备制造产业园区总体规划环境影响报告书的审查意见》（内环字【2012】216号）；（5）《内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目可行性研究报告》；（6）企业提供的其他相关资料。1.4评价目的、指导思想、评价思路1.4.1评价目的通过对拟建项目生产工艺、污染产生环节及污染治理情况的系统分析，确定拟建项目主要污染物排放情况和达标情况，分析拟建项目投产后各类主要污染物排放情况，对拟建项目所在地环境现状进行监测，摸清工程所在地环境质量状况，并在工程分析和污染源实际调查与评价的基础上，预测拟建项目投产后对周围环境的影响程度，论证拟建项目选址是否可行；论证生产过程中的污染防治措施在技术上的可行性和经济上的合理性，并提出拟建项目污染物总量控制指标及减轻和防治污染的建议，为拟建项目工程设计和环境管理决策提供技术支持。1.4.2指导思想l、根据项目特点，抓住影响环境的主要污染因子和环节，有重点、有针对性地进行评价；2、贯彻“清洁生产”原则，从生产工艺、原材料消耗、污染物排放等方面分析项目的清洁水平，提出提高“清洁生产”水平的建议、54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书满足当地政府下达的污染物排放总量控制指标具体要求和建议；3、充分体现环境保护与经济发展协调一致的原则，落实环保投资，完善污染治理设施，改善当地的环境质量，促进经济发展与环境保护的“双赢”；4、评价方法力求科学严谨，分析论证要客观公正，体现环境治理与管理相结合的精神，从多方面、多层次论述该项目建设的可行性。1.5评价因子与评价标准1.5.1环境影响因素识别在了解和分析建设项目所在区域发展规划、环境保护计划、环境功能区划、生态功能区划及环境现状的基础上，分析和列出建设项目的直接和间接行为，以及可能受上述行为影响的环境要素及相关参数。本工程施工期和运营期均会对周围环境产生影响，根据工程特点，工程建设可能产生的环境影响因素见表1.5-1。表1.5-1工程环境影响因素识别一览表项目建设期营运期施工运输废气废水固废噪声自然环境大气-2S-1S-1L地表水-1S-1L地下水-1S-1L声环境-2S-1S-1L社会环境工业生产+1S农业生产-1L-1L-1L交通运输+1S生态环境植被-1L农作物-2L生活质量就业+2L+2L+2L+2L生活水平+1L+1L+1L+1L健康安全-1L-1L-1L-1L注：+、－分别表示有利影响和不利影响，S、L分别表示短期影响和长期影响；1－影响不显著，2－影响显著。由表1.5-1可以看出：工程营运期排放的废气、废水和噪声等将对环境产生长期不利影响。54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书通过上述环境影响因素识别，根据工程营运期产生的不利长期环境影响，评价将进行详细预测分析，提出有效的污染防治措施，将不利影响降至最低程度，使工程建设实现经济、社会和环境效益的统一。1.5.2评价因子筛选依据环境影响因素识别结果，结合工程产生的特征污染物，并结合区域环境功能要求或所确定的环境保护目标，筛选确定评价因子，应重点关注环境制约因素。评价因子须能够反映环境影响的主要特征、区域环境的基本状况及建设项目特点和排污特征。本次评价主要调查和评价因子见表1.5-2。表1.5-2建设项目调查和评价因子环境因素现状评价因子影响评价因子总量控制因子环境空气SO2、NO2、TSP、PM10、PM2.5、氯气、苯并芘、非甲烷总烃烟/粉尘、氯气、苯并芘、非甲烷总烃、VOCS烟/粉尘、SO2、NO2、地表水pH、COD、BOD5、NH3-N、总磷、氯化物、硫酸盐、溶解氧、砷、铅、硫化物、氰化物、挥发酚、硝酸盐、石油类、活性氯COD、NH3-N、SSCOD、NH3-N地下水pH、总硬度、溶解性总固体、矿化度、氨氮、硝酸盐氮、亚硝酸盐氮、氯化物、硫酸盐、氰化物、挥发性酚类、氟化物、砷、汞、六价铬、石油类——环境噪声Leq（A）—固废一般固废、危险废物—1.5.3环境影响评价标准1.5.3.1环境质量标准（1）环境空气环境空气执行《环境空气质量标准》（GB3095-2012）中二级标准和《工业企业设计卫生标准》（TJ36-79）表1中“居住区大气中有害物质的最高允许浓度”标准以及河北省地方标准《环境空气质量非甲烷总烃限值》（DB13/1577-2012）。表1.5-3环境空气质量标准污染因子环境质量标准单位标准取值时间浓度限值SO2年平均0.06mg/m3《环境空气质量标准》54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书（GB3095-2012）二级标准24小时平均0.15mg/m31小时平均0.50mg/m3NO2年平均0.04mg/m324小时平均0.08mg/m31小时平均0.20mg/m3NOx年平均0.05mg/m324小时平均0.10mg/m31小时平均0.25mg/m3PM10年平均0.07mg/m324小时平均0.15mg/m3PM2.5年平均0.035mg/m324小时平均0.075mg/m3CO24小时平均4.00mg/m31小时平均10.00mg/m3苯并芘年平均0.001mg/m324小时平均0.0025mg/m3氯一次最高允许浓度0.1mg/m3《工业企业设计卫生标准》（TJ36-79）“居住区大气中有害物质的最高容许浓度”24小时平均0.03mg/m3氯化氢一次最高允许浓度0.05mg/m324小时平均0.015mg/m3非甲烷总烃1小时平均2.0mg/m3河北省地方标准《环境空气质量非甲烷总烃限值》（DB13/1577-2012）（2）地下水项目区域地下水执行《地下水质量标准》（GB/T14848-93）中的Ⅲ类标准，具体标准见表1.5-4。表1.5-4地下水质量指标序号污染物名称标准值(mg/L)标准来源1pH6.5～8.5GB/T14848-93中Ⅲ类标准2总硬度≤4503溶解性总固体≤10004氯化物≤2505氨氮≤0.26硝酸盐氮≤207亚硝酸盐氮≤0.028硫酸盐≤2509氰化物≤0.0510挥发性酚类≤0.00254威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书11氟化物≤1.012砷≤0.0513汞≤0.00114六价铬≤0.00515镉≤0.0116铜≤1.017铅≤0.05（4）声环境项目区域声环境执行《声环境质量标准》（GB3096-2008）中的2类声环境功能区标准，具体标准见表1.5-5。表1.5-5环境噪声质量评价标准标准昼间（dB(A)）夜间（dB(A)）2类区≤60≤502.5.3.2污染物排放标准（1）废气破碎分级、除杂筛分、包装过程产生的粉尘/炭黑尘以及沥青包覆过程产生的有机废气和内串炉产生的含氯废气执行《大气污染物综合排放标准》（GB16297-1996）表2中二级标准及无组织排放监控浓度限值要求。炭化和石墨化废气执行《工业炉窑大气污染物排放标准》（GB9078-1996）二级标准及无组织排放监控浓度限值要求；具体标准见表1.5-6～表1.5-8。表1.5-6大气污染物综合排放标准污染物名称最高允许排放浓度（mg/m3）排放速率（kg/h）排气筒高度（m）无组织排放监控浓度限值（mg/m3）SO25502.6150.405509.6525NOX2400.77150.122.8525颗粒物（碳黑尘、染料尘）180.5115肉眼不可见颗粒物（其它）1203.5151.012014.4525氯气650.52250.4苯并[a]芘0.3×10-30.05×10-3150.8×10-50.1875×10-32554威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书沥青烟(熔炼、浸涂)400.1815生产车间不得有明显的无组织排放0.825非甲烷总烃1201015周界外浓度最高点4.03525备注:苯并[a]芘25m排气筒速率值采用内插法计算而得.表1.5-7工业炉窑大气污染物排放标准级别烟尘浓度（mg/m3）烟气黑度（级）沥青油烟二级200150（2）废水废水排放执行《污水综合排放标准》（GB8979-1996）中三级标准，具体见表1.5-8。表1.5-8污水综合排放标准单位mg/L，pH值除外污染物pHCOD石油类BOD5SS标准限值6~950030300400（3）噪声施工期噪声标准执行《建筑施工场界环境噪声排放标准》（GB12523-2011）相应施工阶段标准，具体限值见表1.5-9。表1.5-9建筑施工场界环境噪声排放标准单位：LAeq：dB昼间夜间7055运营期噪声执行《工业企业厂界环境噪声排放标准》（GB12348-2008）中2类标准，具体见表1.5-10。表1.5-10工业企业厂界环境噪声排放标准类别昼间/dB(A)夜间/dB(A)2类6050（4）固废一般固废执行《一般工业固体废物贮存、处置场污染控制标准》（GB18599-2001）及修改单中标准（环境保护部[2013]36号）；危险废物执行《危险废物贮存污染控制标准》（GB18597-2001）及修改单中标准（环境保护部[2013]36号）。54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书1.6评价工作等级和评价重点1.6.1评价工作等级根据《环境影响评价技术导则》要求，结合建设项目所处地理位置、区域环境功能区划及环境现状、建设项目所排污染物量与污染物种类等，确定该项目环境空气、地表水、地下水、噪声、环境风险的环境影响评价等级。1.6.1.1环境空气评价等级按《环境影响评价技术导则-大气环境》（HJ2.2-2008）要求，环境空气影响评价等级由每一种污染物的最大地面浓度占标率Pi的大小，及第i个污染物的地面浓度达标准限值10%时所对应的最远距离D10%来确定。其中Pi定义为：式中：Pi—第i个污染物的最大地面浓度占标率，%；Ci—采用估算模式计算出的第i个污染物的最大地面浓度，mg/m3；C0i—第i个污染物的环境空气质量标准，mg/m3。根据工程分析，有组织排放源1#、2#、4#、5#、6#排气筒选取颗粒物为评价等级判定因子；3#排气筒选取氯气为评价等级判定因子；7#、8#选取烟粉尘、沥青烟、苯并芘和非甲烷总烃为评价等级判定因子；无组织排放源选取氯气、苯并芘和非甲烷总烃为评价等级判定因子。采用Screen3估算软件对项目污染物进行估算。污染源强参数见表1.6-1，预测结果汇总见表1.6-2。表1.6-1大气环境影响预测参数统计表编号污染源污染物污染源参数废气排放量(Nm3/h)评价因子源强（kg/h）排放方式高度(m)出口直径或面源尺寸(m)出口温度（℃）1#高纯石墨生产系统除杂筛分排气筒炭黑尘150.525100000.1525有组织2#包装排气筒炭黑尘150.52580000.014有组织3#内串炉排气筒（包含被依托项目的内串炉、石墨炉废气）氯气251.025160000.102（包含被依托项目0.046）有组织4#粉碎分级排气筒颗粒物150.525120000.18有组织54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书锂离子电池负极材料生产系统5#除杂筛分排气筒炭黑尘150.525100000.072有组织6#包装排气筒炭黑尘150.54550000.0063有组织7#沥青包裹排气筒烟粉尘沥青烟150.58580000.00020.003有组织8#炭化、石墨化排气筒烟粉尘沥青烟苯并芘非甲烷总烃150.58580000.000620.000792.4×10-70.0506有组织9#高纯石墨生产系统生产车间粉尘839×108m25/0.122无组织10#锂离子电池负极材料生产系统生产车间粉尘845×108m25/0.057无组织表1.6-2建设项目环境空气评价等级确定表污染源污染物最大地面浓度（mg/m3）D10%距离/m标准值（mg/m3）最大占标率Pmax/%高纯石墨生产车间炭黑尘0.003466/0.90.38511炭黑尘0.0003182/0.90.03536粉尘0.0003001/0.90.3001锂离子电池负极材料生产车间炭黑尘0.001636/0.90.18178炭黑尘0.0001432/0.90.01591烟粉尘4.50E-06/0.90.0005沥青烟6.82E-05/0.90.00758烟粉尘1.41E-05/0.90.00157沥青烟1.80E-05/0.90.002苯并芘0/0.0000750非甲烷总烃1.15E-03/2.00.0575烟尘0.0002938/0.90.03264二氧化硫1.53E-05/0.50.00306氮氧化物0.003415/0.251.7075厂区含氯废气排气筒氯气0.000782/0.10.78高纯石墨车间无组织粉尘0.05997/0.96.6633锂离子电池负极材料车间无组织粉尘0.02802/0.93.11333由表1.6-2看出，高纯石墨车间排放的无组织粉尘占标率最大，Pmax=6.6633%＜10%。根据大气导则HJ2.2-2008评价等级的划分原则，建设项目位于二类环境空气质量功能区，且项目大气污染物的排放量较少，对环境危害不大。由此确定，本54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书项目大气环境评价工作等级为三级（大气环境评价工作等级判据表见表1.6-3）。表1.6-3大气环境评价工作级别判据表评价工作等级评价工作分级判据一级Pmax≥80%，且D10%≥5km二级其他三级Pmax＜10%或D10%＜污染源距场界最近距离1.6.1.2地表水环境评价工作等级根据工程分析，项目营运期生产循环用水、供暖、职工生活及内串炉产生的含氯废气三级碱性吸收塔用水均依托关联公司---内蒙古墨烯高新技术有限公司非金属矿精深加工生产石墨新材料系列产品项目，仅有机废气吸收装置用水，且有机废气吸收装置产生的废水交由危废单位定期清运，故本项目无废水外排。根据《环境影响评价技术导则—地面水环境》（HJ/T2.3-93）中的评价工作分级原则，地表水评价等级为三级，因此评价只对地表水环境的影响做简要分析，着重对关联公司依托的可行性进行分析论证。1.6.1.3地下水环境评价工作等级根据《环境影响评价技术导则－地下水环境》（HJ610-2016）中地下水环境的评价工作等级判定依据确定本项目的地下水评价等级。（1）建设项目对地下水环境影响的程度根据建设项目对地下水环境影响的程度，结合《建设项目环境影响评价分类管理名录》，将建设项目分为四类，本项目属于“J非金属矿采选及制品制造中石墨及其他非金属矿物制品中的石墨制品生产项目”，地下水环境影响评价项目类别为Ⅲ类。（2）项目区地下水环境敏感程度根据项目地理位置，项目区不处于集中式饮用水源地准保护区、特殊地下水资源保护区和分散式居民饮用水水源等地下水环境敏感区。评价区地下水流向由东北向西南径流，地下水补给方式主要为基岩裂隙水的侧向径流，河谷供水对地下水的垂向入渗补给河谷冲洪积潜水含水层与山前扇体潜水含水层。项目位于包头市城区地下水源地准保护区以南，不处于准保护区以外的补给径流区。因此，确定本项目地下水环境敏感程度为“不敏感”。54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书（3）地下水评价等级划分表1.6-4建设项目评价等级分级表项目类别环境敏感程度Ⅰ类项目Ⅱ类项目Ⅲ类项目敏感一一二较敏感一二三不敏感二三三根据《环境影响评价技术导则地下水环境》(HJ610－2016)中建设项目评价工作等级分级规定，确定本项目地下水评价工作等级为三级。考虑到本项目公用工程及辅助工程均依托关联公司，营运期无废水外排；同时，固体废物得到综合利用或合理处置。因此，评价对项目的地下水环境影响以定性分析为主，确定评价范围为规划用地范围内及边界外1km，着重对关联公司依托的可行性进行分析论证。1.6.1.4声环境评价工作等级按照包头市噪声功能区划规定，本项目厂址所在区域属于《声环境质量标准》（GB3096—2008）规定的2类标准适用区。根据《环境影响评价技术导则－声环境》(TJ/2.4-95)声环境影响评价工作等级划分的依据，本项目声环境评价工作等级定为二级。1.6.1.5环境风险评级工作等级按照《危险化学品重大危险源辨识》（GB18218-2009），危险化学品重大危险源的定义为：长期地或临时地生产、加工、使用或储存危险化学品，且危险化学品的数量等于或超过临界量的单元。单元是指一个（套）生产装置、设施或场所，或同属一个生产经营单位的且边缘距离小于500m的几个（套）生产装置、设施或场所。根据本项目的工程分析，本项目生产过程中涉及到《危险化学品重大危险源辨识》（GB18218-2009）中规定的危险化学品有液氯、沥青，本项目危险化学品重大危险源辨识见表1.6-5。表1.6-5重大危险源物质名称及临界量表序号物质名称物质类别最大存在量（t）临界量（t）是否构成重大危险源54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书1液氯毒性气体3.75Q=3.7/5=0.74<1否2沥青可燃、毒性物质650--由以上辨识可知，本项目Q<1，未构成重大危险源。项目所在地位置不属于环境敏感地区，根据《建设项目环境风险评价技术导则》(HJ/T169－2004)中规定的风险评价工作级别的划分，本次风险评价等级确定为二级。1.6.2评价重点根据工程主要环境污染特点，本次评价在加强工程分析的基础上，确定评价重点为：环境空气、固体废物、废水影响评价、污染治理措施的可行性分析及防治措施；对地下水、噪声等环境的影响及其它评价内容进行一般性分析；同时突出环境风险分析、清洁生产分析和总量控制措施等内容。1.7评价范围及重点保护目标1.7.1环境空气评价范围和重点保护目标（1）评价范围：根据评价等级及本项目所在地的环境特征，确定以本项目所在地为中心点，直径为2.5km的圆形区域为评价范围。项目大气评价范围见图2-1。（2）保护目标：保护本项目评价区域环境空气不因该项目的建设和运营降低其现有环境空气质量水平。1.7.2地面水环境评价范围和重点保护目标本项目用水均依托关联公司，无废水外排。因此评价范围着眼于厂区内，主要分析关联企业的可依托性。1.7.3地下水环境评价范围和重点保护目标（1）评价范围：规划用地范围内及边界外1km。（2）保护目标：厂区地下水、包头市城区地下水源地准保护区。1.7.4声环境评价范围和重点保护目标（1）评价范围：根据评价等级及本项目所在地的环境特征，确定:声环境评价范围为厂界外200m。54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书（2）保护目标：确保厂界声环境不因该工程造成影响，环境噪声质量按噪声环境质量功能区划2类区控制。1.7.5环境风险评价范围和重点保护目标根据《建设项目环境风险评价技术导则》(HJ/T169－2004)，大气风险评价范围：以厂区厂址几何中心为圆心，半径为3.0km的范围。1.7.6主要环境保护目标根据项目排污特点，结合项目周边环境保护目标分布情况，调查以污染源为中心，3km范围内的敏感目标情况，见表1.7-1，评价范围及环境敏感保护目标见图1.7-1。表1.7-1评价范围内环境敏感目标情况一览表环境要素环境保护目标名称方位到项目边界最近距离（m）规模（人）环境功能环境风险宏庆德村东北7101200/沙尔沁窑子村东7501500环境空气宏庆德村东北7101200（GB3095-2012）二类区沙尔沁窑子村东7501500兴胜窑村西北38001100西边墙村西北3755800东边墙村东北3872300三道沙河村西南3560500马场村东4592360后营子乡东南46871800羊山窑子村西4235620东大沟新村北4358550王应基窑子村东北3876480声环境厂界200m以内///GB3096-2008，2类区地下水地下水源地准保护区北1820准保护区GB/T14848-93，Ⅲ类厂区地下水54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书2建设项目概况2.1项目基本情况2.1.1项目名称内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目2.1.2项目承办单位内蒙古墨烯新材料有限公司2.1.3项目性质本项目为新建项目2.1.4项目建设地点项目选址位于包头装备制造产业园区新规划区中国兵器包头高端装备产业园内，B4以南，A2路以西（与关联公司---内蒙古墨烯高新技术有限公司非金属矿精深加工生产石墨新材料系列产品项目共用同一厂区，生产用房、辅助设施、办公生活等设施均依托关联公司），总占地面积63577.77m2，总建筑面积41506m2，用地属于园区规划的工业用地。项目北侧隔B4路为北方装备厂，西侧为待开发空地，南侧为某消防设备厂，东侧隔A2路为待开发空地和某装备厂。本项目具体地理位置见图2.1-1，项目在包头装备制造产业园区新规划区的位置见图2.1-2。2.1.5项目投资方案项目总投资63885.36万元。资金来源：企业自筹和贷款。2.1.6项目实施进度项目建设期限从2016年8月至2018年8月，预计2018年10月投产运行。2.1.7劳动定员及工作制项目共需劳动定员190人，采用三班制，每班工作8小时，全年工作300天。2.2项目建设内容54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书项目位于包头装备制造产业园区新规划区中国兵器包头高端装备产业园内，主要从事高纯石墨、锂离子电池负极材料等生产工作，项目位于内蒙古墨烯高新技术有限公司厂区内，依托关联公司进行建设。本项目主体工程包括高纯石墨车间（高温法）、锂离子电池负极材料系统，该系统包括石墨球形化粉磨车间、包覆车间、碳化车间、石墨化车间、成品仓库等。其中高纯石墨车间位于12#车间（高温提纯车间）一层，锂离子电池负极材料系统中石墨球形化粉磨工序、包覆工序、碳化工序均位于15#车间（球形车间、包覆碳化车间）一层，石墨化工序位于12#车间（高温提纯车间）一层，副产品微粉石墨成品库、锂离子电池负极材料仓库位于厂区西侧成品库内（与关联公司共用，位于成品库的南侧）。本项目所用生产车间、原料库、液氯仓库、成品库、锅炉房、办公楼、食堂、宿舍楼以及其他辅助设施均依托关联企业。项目工程组成详见表2.2-1，项目依托关联公司内容详见表2.2-2。表2.2-1项目工程组成一览表工程类别工程内容备注主体工程高纯石墨生产系统高纯石墨生产车间1个，车间内设有2条高纯石墨（高温法）生产线依托关联公司车间锂离子电池负极材料系统球形化粉碎车间设有各类型气流涡旋微粉机66台包覆车间设有2000L包覆机16套碳化车间设有隧道式推板窑16座石墨化车间设有石墨化炉8座辅助工程高纯石墨生产系统循环水系统/依托关联公司循环水系统锂离子电池负极材料系统循环水系统/中控室、化验室/依托关联企业空压机房/天然气加压站/变电所/54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书机修车间/地磅房/公用工程办公区位于综合办公楼一、二层食堂/倒班宿舍位于宿舍楼一、二层锅炉房/门卫/给水工程/排水工程/供气工程/供电工程/循环水系统/供热系统/储运工程原料仓库/材料库成品库/液氯仓库/危废暂存间/厂内运输人力运输、车辆运输/厂外运输社会车辆协助/环保工程废气治理粉尘废气经集尘罩+布袋除尘器+15米高排气筒进行处理；沥青包裹过程产生的烟尘、沥青烟以及炭化炉、石墨化炉产生的烟尘、沥青烟、非甲烷总烃和苯并芘废气采用高压电捕焦油装置处理；内串炉产生的含氯废气依托关联公司三级碱液喷淋装置处理废水治理/依托关联企业噪声治理减震、隔声、降噪设施/固废治理/依托关联企业防渗措施/风险/表2.2-2项目依托关联公司内容一览表工程类别依托内容备注主体工程高纯石墨高纯石墨生产车间位于12#（高温提纯车间）一层，钢结构/锂离子电池负极材料系统球形化粉碎车间位于15#车间（球形车间、包覆碳化车间）一层，钢结构/包覆车间碳化车间石墨化车间位于12#车间（高温提纯车间）一层，钢结构/54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书辅助工程高纯石墨生产系统循环水系统循环水泵房为钢结构，6×9m；循环水水池1个，混凝土结构，6×24m，容积300m3；循环水系统总规模为80m3/h，其中被依托项目循环水用量为20m3/h，剩余循环水量为60m3/h，本项目用量为循环水量为50m3/h，满足本项目需求位于15#车间（球形车间、包覆碳化车间）内部西北侧锂离子电池负极材料系统循环水泵房为钢结构，18×15m；循环水水池1个，混凝土结构，18×54m，容积1000m3；循环水系统总规模为140m3/h，其中被依托项目循环水用量为30m3/h，剩余循环水量为110m3/h，本项目用量为循环水量为108m3/h，满足本项目需求位于13#车间（联合车间）外部北侧中控室、化验室砖混结构，三层，建筑面积1404m2空压机房砖混结构，建筑面积128m2；设2台螺杆空压机，单台流量54Nm3/min，其中被依托项目压缩空气用量为54Nm3/min，剩余54Nm3/min，本项目用量为51.5Nm3/min，满足项目需求变电所砖混结构，二层，占地面积936m2，变压器为630kVA；其中被依托项目装机容量415kVA，剩余装机容量为215kVA，本项目装机容量为185kVA，满足本项目需求机修车间钢结构，尺寸9×24m，建筑面积468m2地磅房砖混结构，占地面积45m2公用工程办公区砖混结构，占地面积8502.5m2，共五层，依托关联公司综合办公楼一、二层，满足项目需求食堂砖混结构，二层，占地面积485.5m2；可容纳486人同时就餐，被依托公司员工296人，本项目员工192人，满足需求倒班宿舍砖混结构，占地面积3312m2共四层，依托其宿舍楼一、二层；容纳486人同时住宿，被依托公司员工296人，本项目员工192人，满足需求门卫1个，砖混结构，建筑面积12m2给水工程项目新鲜水用量200m3/a，依托关联公司给水系统，由包头装备制造产业园区新规划区工业与生活用水供水系统接入，供水管网已接至厂区，满足两项目同时使用的需求排水工程依托关联公司，可以满足项目需求供电工程依托关联公司变电所，用电量9210.69万kWh/a，满足项目需求供热系统依托关联公司设的两台2.8MW燃气热水锅炉供给，热水锅炉建设初期已考虑厂区全部需供暖的建构筑物储运工程原料仓库钢结构，总建筑面积为4446m2；依托关联公司原料仓库北侧2223m2用于主要原材料的堆放，满足项目需求材料库钢结构，总建筑面积936m2；依托关联公司材料库西侧400m2用于主要辅助原材料的堆放，满足项目需求成品库钢结构，建筑面积3510m2，依托关联公司成品库北侧1755m254威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书用于产品的堆放，满足需求液氯仓库钢结构，尺寸9×6m，位于关联公司高温提纯车间一层东北角，设1个4t液氯罐，满足需求危废暂存间100m2，位于关联公司联合车间东北侧，满足两公司需求环保工程废气治理内串炉产生的含氯废气依托关联公司三级碱液喷淋装置处理废水治理项目循环冷却水依托关联公司循环水系统，职工生活用水、用暖依托关联公司生活设施；有机废气吸收装置产生的含焦油废物作为危废交由资质单位定期处置；无废水外排固废治理依托关联公司的一般固废贮存场所、危废暂存库防渗措施本项目主体工程车间和其他辅助、公用设施均依托关联公司，故本项目防渗不考虑风险关联公司建有一座150m3事故应急池，并按要求做防渗处理，能够满足项目需求2.3生产规模及产品方案2.3.1生产规模本项目生产规模见表2.3-2。表2.3-2建设项目生产规模情况一览表编号名称产量t/a相态备注1高纯石墨10000-50目～+80目，C=99.99%产品2锂离子电池负极材料455010～14μm，C=99.97%产品石墨微粉845010～14μm，C=99.5%副产品高纯石墨是指石墨的含碳量>99.99%，具有电阻系数小、耐高温、耐腐蚀、抗氧化、抗热震性好、导电、导热膨胀系数小、自润滑、易于精密机加工等优点。高纯石墨广泛用于冶金工业的高级耐火材料与涂料、军事工业火工材料安定剂、轻工业的铅笔芯、电气工业的碳刷、电池工业的电极、化肥工业催化剂添加剂等。天然鳞片石墨要作为锂离子电池的负极材料，要经过颗粒球化及表面包覆处理。球化技术主要是利用专门的粉碎整形设备，使不规则的石墨微粒通过气流冲击下的相互碰撞，发生卷曲和包裹作用，使颗粒成为球形或近似球形，即通常所称的球形石墨。球形石墨具有较小的比表面积及堆积时容易达到取向均匀，从而提高材料性能。表面包覆技术主要针对天然石墨颗粒表面活性点较多，易与电解液发生副反应的缺点，在石墨微粒表面覆盖很薄的一层结构稳定的无定形炭，从而达到提高稳定性的目的。54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书微粉石墨即高纯超细石墨是很多应用领域不可替代的原料，产品从325目到12000目间有各种不同细度型号规格，主要应用范围有：石墨乳专用、粉末冶金专用、润滑油专用、润滑脂专用、干电池专用、导电涂料专用、润滑涂料专用、国防科工委、科研机构的科学研究、民用核电专用、航天航空专用及战略性电力干扰武器、烟幕屏蔽武器的研制等。2.3.2产品方案及质量指标本项目主要产品为高纯石墨、锂离子电池负极材料，副产品为石墨微粉，其中高纯石墨和石墨微粉执行GB/T3518-2008质量标准，分类及代码见表2.3-1。表2.3-1分类及代码表名称高纯石墨高碳石墨中碳石墨低碳石墨固定碳w(C)/%W(C)≥99.994.0≤w(C)＜99.990.0≤w(C)＜94.050.0≤w(C)＜80.0代号LCLGLZLD本项目高纯石墨和石墨微粉技术性参数见表2.3-2。表2.3-2高纯石墨技术参数表产品固定碳（%）≥水分（%）≤筛余量（%）≤主要用途LC（-）150-99.9999.990.220代替白金坩埚，用于化学试剂熔融LC（-）75-99.99LC（-）45-99.99锂离子电池石墨类负极材料等级见表2.3-3。表2.3-3锂离子电池石墨类负极材料等级表类型级别首次放电比容量（mA.h/g）首次库仑效率（%）粉末压实密度（g/cm3）固定碳含量（%）磁性物质含量（ppm）铁含量（ppm）ROSH认证天然石墨类Ⅰ≥360.0≥95.0≥1.65≥99.97≤0.1≤10通过Ⅱ≥360.0≥93.0≥1.55≥99.95≤0.1≤30通过Ⅲ≥345.0≥91.0≥1.45≥99.9≤0.5≤50通过2.4主要生产设备高纯石墨主要工艺设备见表2.4-1。表2.4-1高纯石墨主要工艺设备表54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书序号设备名称及型号单位数量备注1内串炉24.5m×4.5m12台1组，能力1.5万t/a台24电加热2双梁起重机5t台43单梁起重机5t台44吸料天车2t台25除杂筛分系统套26吸料装置台27成品仓5000×5000台28吨包装机DCS-1000FW台49氯气、氩气、氮气储存和输送系统套2锂离子电池负极材料主要工艺设备见表2.4-2。表2.4-2锂离子电池负极材料主要工艺设备表序号设备名称及型号单位数量备注1球形化粉碎机组产量500kg/h1.1ACM-60气流涡旋微粉机套181.2ACM-50气流涡旋微粉机套151.3ACM-30气流涡旋微粉机套332上料系统套632000L包覆机套184沥青储运系统套15STZLQ-240-13隧道窑座166JR-SML90/200石墨化炉台8电加热7振动筛台28磁选机台29除尘设施套210单梁起重机2t台311单梁起重机5t台512吸料天车2t台213吸料装置台214吨包装机DCS-1000FW台215有机废气净化装置套2喷淋冷凝+高压电捕焦+过滤+光氧分解净化装置54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书2.5主要原辅材料及能源消耗2.5.1主要原辅材料消耗本项目生产过程中涉及物料主要为各类高碳石墨、液氯、氮气、氩气、沥青、耐火材料等。其中生产采用的原料为-50目～+80目高碳石墨和-100目～+325目高碳石墨，来源于本企业所属的查汗木胡鲁矿选矿厂通过化学提纯方法生产出的高碳石墨；生产所用的主要辅助材料：液氯、氮气、氩气、沥青等，均可在包头购买到。项目主要原辅材料消耗见表2.5-1。表2.5-1项目主要原料材料消耗情况一览表序号名称规格性状年耗t包装方式运输方式1高碳石墨-50目～+80目粉状11000袋装汽运2高碳石墨-100目～+325目粉状13000袋装汽运3液氯—液态114罐装汽运4氮气—气态262气瓶汽运5氩气—气态301气瓶汽运6沥青—固态910罐装汽运7保温材料、耐火材料—颗粒2000袋装汽运原料简介：1、高碳石墨就是碳含量高的具有石墨形态的物质，主要是指含碳量高于98%的石墨材料。高碳石墨鳞片结晶完整、理化性能优异、具有良好的耐温性，自润滑性、热电传导性、抗热震性、耐腐性等性能。高碳石墨(固定碳含量94.0%～99.9%)主要用于耐火材料、润滑剂基料、电刷原料、电碳制品、电池原料、铅笔原料、填充料及涂料等。根据建设方调研考核资料，项目使用高碳石墨杂质含量见下表：石墨中杂质元素含量单位：mg/g元素最大含量元素最大含量元素最大含量元素最大含量Cr＜0.25Mn＜0.25Ni0.51V1.9Fe＜1Mo＜0.25Th＜1Li0.31K＜1Na＜1U1.7Co＜12、沥青是由不同分子量的碳氢化合物及其非金属衍生物组成的黑褐色复杂混合物。本项目采用中沥青的质量指标如下：灰份不大于0.3%；54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书挥发物60-70%；软化点（水银法）65-75℃；游离碳含量17-28%；水份5%。3、液氯为黄绿色的油状液体，有毒，在15℃时比重为1.4256，在标准状况下，沸点为-34.6℃，凝固点为-101.5℃。在常压下即汽化成气体，吸入人体能严重中毒，有剧烈刺激作用和腐蚀性，在日光下与其它易燃气体混合时发生燃烧和爆炸，氯是很活泼的物质，可以和大多数元素(或化合物)起反应。在水分存在下对钢铁有强烈腐蚀性。液氯为基本化工原料，可用于冶金、纺织、造纸等工业，并且是合成盐酸、聚氯乙烯、塑料、农药的原料。4、氮气，化学式为N2，通常状况下是一种无色无味的气体，且通常无毒，而且一般氮气比空气密度小。氮气占大气总量的78.12%(体积分数)，是空气的主要成份。在标准大气压下，冷却至-195.8℃时，变成没有颜色的液体，冷却至-209.8℃时，液态氮变成雪状的固体。氮气的化学性质不活泼，常温下很难跟其他物质发生反应，但在高温、高能量条件下可与某些物质发生化学变化，用来制取对人类有用的新物质。5、氩气，分子式Ar，分子量39.95，无色无臭的惰性气体；蒸汽压202.64kPa(-179℃)；熔点-189.2℃；沸点-185.7℃；溶解性：微溶于水；密度：相对密度(水=1)1.40(-186℃)；相对密度(空气=1)1.38；稳定性：稳定；危险标记5(不燃气体)；主要用途：用于灯泡充气和对不锈钢、镁、铝等的电弧焊接。2.5.2能源消耗项目生产主要能源为水、电、天然气、压缩空气等。项目能源消耗量见表2.5-2。表2.5-2项目能源消耗一览表序号名称消耗量来源备注1水200m3/a依托关联公司给水系统有机废气处理装置补充水2电9210.69万kWh/a依托关联公司供电系统——3压缩空气51.5Nm3/min依托关联公司压缩空气站提供生产用压缩空气2.6储运工程成品存放区：本项目成品依托关联公司成品仓库北侧，入库储存等待外运。54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书原辅材料库房就及存放区：项目生产所需原材料主要为各类高碳石墨、沥青，依托关联公司原料仓库北侧，其中沥青依托关联公司650t地下式液体沥青保温贮罐（贮罐配套设置加热器，通过电加热导热油进行加热，具体加热时间根据生产需求而定）。项目主要辅助材料为液氯、氩气、氮气、耐火材料等，其中液氯依托关联公司储存于高温提纯车间内的液氯仓库内，氩气、氮气为外购气瓶，同耐火材料一并依托关联公司存放于厂区北侧的材料库内。另外，项目压缩空气依托关联公司空压机房内的压缩空气储气罐。项目厂区固体辅助材料以袋装方式储存、液体以罐装方式储存、气体以瓶装及罐装方式储存。项目储运设施及储存量见表2.6-1。表2.6-1原料及产品储运情况一览表名称包装方式储存地点最大储存量/t厂内运输方式厂外运输方式高碳石墨（-50目～+80目）袋装，50kg/袋原料仓库500叉车汽运高碳石墨（-100目～+325目）袋装，50kg/袋原料仓库1600叉车汽运沥青罐装原料仓库650管道汽运液氯4t罐装液氯仓库3.7管道汽运氮气气瓶25kg/瓶材料库12管道汽运氩气材料库48管道汽运耐火材料、保温材料袋装50kg/袋材料库20人工汽运压缩空气—空压机房—管道管道高纯石墨袋装25kg/袋成品仓库500叉车汽运锂离子电池负极材料成品仓库300叉车汽运石墨微粉成品仓库500叉车汽运2.7公用工程2.7.1给排水工程2.7.1.1水源项目水依托关联企业给水系统，可以满足本项目的用水需求。2.7.1.2企业用排水情况1、用水系统（1）生产用水54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书项目内串炉产生的含氯废气依托关联公司三级碱液吸收塔进行处理，故本项目不考虑含氯废气处理用水。本项目生产用水环节主要包括高纯石墨车间循环冷却水、锂离子电池负极材料系统循环冷却水以及有机废气处理系统用水。①高纯石墨车间循环冷却水冷却水系统采用闭式循环工艺，依托关联公司15#车间（球形车间、包覆碳化车间）内部西北侧循环水系统，主要由回水池、水泵和管道组成，循环水量为80m3/h，其中被依托项目循环水用量为20m3/h，本项目循环水量为50m3/h，满足项目使用需求，故本项目不考虑高纯石墨车间循环冷却水用水。②锂离子电池负极材料系统循环冷却水冷却水系统采用闭式循环工艺，依托关联公司13#车间（联合车间）外部北侧循环水系统，主要由回水池、水泵和管道组成，循环水量为140m3/h，其中被依托项目循环水用量为30m3/h，本项目循环水量为108m3/h，满足项目使用需求，故本项目不考虑高纯石墨车间循环冷却水用水。③有机废气处理系统用水项目有机废气采用喷淋冷凝+高压电捕焦+过滤+光氧分解净化装置进行处理，喷淋用水定期补充，循环使用不外排，年补充水量约200m3。（2）生活用水本项目职工生活办公设施均依托关联公司，故本项目生活用水不再重复考虑。2、排水系统本项目内串炉产生的含氯废气依托关联公司三级碱液吸收塔进行处理，故本项目不考虑含氯废气处理用水、排水。且本项目循环用水、职工生活用水均依托关联公司，不需要考虑废水排放。有机废气吸收装置废水：项目有机废气喷淋废水定期清理外排，废水产生量按用水量的60%计，则有机废气吸收装置废水为120m3/a，主要污染因子为石油类，属于危险废物（HW08废矿物油与含矿物油废物），交由危废单位定期处置。2.7.1.3小结本项目新鲜水用量200m3/a，为有机废气喷淋装置补充用水，有机废气吸收装置废水属于危险废物，交由危废单位定期处置。故本项目无外排废水产生54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书。项目营运期用排水情况见表2.7-1。水平衡图见图2.7-1。表2.7-1项目营运期用排水情况一览表项目营运期排放去向用水量排放量（t/a）损失量（t/a）新鲜水（t/a）循环水量（t/a）有机废气处理系统补充水200/12080交由资质单位处置合计200/120802.7.2供电工程项目用电量为9210.69×104kWh/a，依托关联公司供配电系统，可以保证本项目用电需求。其中高纯石墨车间内串炉、锂离子电池负极材料系统炭化炉、石墨化炉一类负荷供电，其它用电负荷为三类负荷。关联公司设开关站一座，电力计量点设在变电站出线端。高纯石墨车间内串炉车间设专用10.5KV线路。车间低压用电设备由配电室以380V放射式及链式相结合的形式供电。2.7.3供热及通风工程2.7.3.1供热工程生产厂房、车间、办公及生活建筑物均依托关联公司热水采暖，热媒为95/70℃热水，关联公司采暖热源由厂区锅炉房2台2.8MW热水锅炉供给，热水锅炉建设初期已考虑厂区全部需供暖的建构筑物，可以满足整个厂区两个项目生产生活需求。车间采暖管道为明装，非生产厂房和办公生活类建筑散热器采用高压四柱760型铸铁散热器，生产厂房散热器采用钢制光面排管散热器。2.7.3.2通风工程为改善主厂房内各车间工作环境，本项目依托关联公司通风换气系统。关联公司54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书选用防腐轴流风机，进风采用自然进风，换气次数为3次/h。当车间大于6m时，按6m以下体积计算。其他生活办公建筑物：卫生间设排风扇以排除室内异味。2.7.4供气工程本项目生产过程不使用天然气，职工食堂和锅炉房均依托关联公司使用。项目厂区职工食堂和锅炉房燃气热水锅炉将采用管道天然气为原料，天然气由装备园区供气系统提供，气源为来自鄂尔多斯市长庆气田的天然气，园区天然气主管道工程已铺设完毕，可以满足项目需求。2.7.5消防工程本项目被依托单位遵照《建筑设计防火规范》（GB50016）及《建筑灭火器配置设计规范》GB50140）等国家有关消防规定建设，贯彻了以“预防为主”的方针，设计中注意减少火灾发生的可能性，并备有必要的消防措施。本项目消防工程依托关联公司消防系统，按建筑物最大容积确定的室外消防水量20L/s，室内消防10L/s，整个厂区按一处着火考虑，火灾延续时间为3小时，一次灭火需水量216t。消防水一路为工业园供水管网，另一路为消防泵抽取消防水池，水加压供消防管网。建筑物内配置手提式磷酸铵盐干粉灭火器。2.8厂区平面布置及合理性分析1、平面布置本项目依托内蒙古墨烯高新技术有限公司非金属矿精深加工生产石墨新材料系列产品项目建设。根据项目生产工艺关系，结合当地气象条件、地形条件、厂址与四周道路关系等，厂区总平面布置如下：厂区西南侧布置原料库房，全厂高碳石墨原料从厂区的东侧大门进入厂区，经称量卸入原料库；根据项目生产工艺流程，并结合被依托项目的平面布置情况，为方便高碳石墨原料进入加工车间的运输，在原料车间东侧12#车间（高温提纯车间）内自西向东布置高纯石墨生产系统，高纯石墨成品储存于成品库内，循环水站依托车间内部西北侧54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书关联公司的循环水系统，并于车间内东北侧设变配电室；厂区变电所位于整个厂区北侧中部，靠近全厂用电负荷大的两个生产车间。锂离子电池负极材料系统中的球形化粉碎工序、包覆工序和碳化工序布置在15#车间（球形化粉碎车间、包覆碳化车间）一层，石墨化车间则布置在12#车间（高温提纯车间）内；锂电池负极材料仓、副产品微粉石墨均储存于成品库内，泵站、循环水站循环水站依托关联公司13#联合车间北侧的循环水系统。液氯仓库依托关联公司，布置在高温提纯车间东北角隅，方便危化品强化管理。材料库、中控室、化验室、机修车间、空压机房、变电所依托关联公司，布置在厂区的北侧，呈独立生产区。上述主要生产车间工艺联系紧密，总图布置时均依据生产流程靠近布置，特别是各产品的成品库均贴临生产车间，生产过程中物流顺畅短捷，避免交叉往复。综合办公楼、食堂、倒班宿舍依托关联公司布置在厂区的东北角隅，呈独立区域。全厂设置一个大门，大门位于厂区东侧中部，为原材料及成品进出厂的物流大门，大门靠近管理生活区，为人员进出厂大门。厂区平面图见图2.8-1。2、合理性分析厂区平面布置从方便生产、安全管理和保护环境等方面进行综合考虑，其合理性如下：（1）厂区按照《工业企业总平面设计规范》（GB50187-2012）和《化工企业总图运输设计规范》（GB50489-2009）的要求进行布置，满足工艺流程简便、顺畅等要求，各功能区分配合理。（2）厂区大门位于东侧，门外紧临园区道路，物料进出方便，交通便利。（3）主要建（构）筑物、装置、设施等的相互间距符合《建筑设计防火规范》（GB50016-2006）的规定。本项目与被依托项目功能划分明确，项目所在地区年主导风向为NNW风，本项目办公、生活区布置在厂区北侧，位于主导风向的上风向，且项目外排三废均得到有效处置，能够实现达标排放。因此，从环保角度分析，本项目平面布置合理。54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书因此，本项目厂区内布置功能区分明确，生产区整体布局紧凑，生产厂房和辅助设施的安排便于工艺流程的进行和成品的存放，使得物流通畅，运输便捷。各区域间设有厂区干道，为满足安装、检修、运输和消防要求，厂内道路组成了环状道路网，原料库及成品存放区靠近厂区出口布置，方便运输，布置较为合理。3、总图布置与外环境关系分析项目选址位于包头装备制造产业园区新规划区中国兵器包头高端装备产业园内，B4以南，A2路以西（与关联公司---内蒙古墨烯高新技术有限公司非金属矿精深加工生产石墨新材料系列产品项目共用同一厂区，生产用房、辅助设施、办公生活等设施均依托关联公司），总占地面积63577.77m2，总建筑面积41506m2，用地属于园区规划的工业用地。项目北侧隔B4路为北方装备厂，西侧为待开发空地，南侧为某消防设备厂，东侧隔A2路为待开发空地和某装备厂。项目外环境关系图见图2.8-2。根据企业提供的项目北部区厂界经纬度坐标，项目不在包头市城区地下水源地准保护区范围内，厂界距准保护区最近距离约1820m。项目与包头市城区地下水源地准保护区的位置图见图2.8-3及2.8-3续。54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书3工程分析3.1生产工艺与产污环节分析3.1.1高纯石墨生产工艺与产污环节1、工艺方案自然界中几乎没有纯石墨存在，石墨中通常含有挥发分和灰分等杂质，这些杂质往往熔点和沸点较高，低温难以将其除去。目前，国内外提纯石墨的方法主要有浮选法、碱酸法、氢氟酸法、氯化焙烧法、高温法等。其中碱酸法、氢氟酸法与氯化焙烧法属于化学提纯法，高温提纯法属于物理提纯法。本项目采用高温提纯法将石墨中的杂质除去，达到石墨提纯的目的。生产高纯石墨时，从原材料的选择上就应该开始严格的控制杂质的含量，要选择灰份低的原材料，并在加工高纯石墨过程中防止增加杂质。在石墨化的高温进行下，很多杂质元素的氧化物在不断分解和蒸发，温度越高，杂质排除的就越多，生产出来的高纯石墨就越纯。在生产一般石墨化产品时，炉芯最高温度达到2300℃左右，残留杂质含量为0.1%—0.3%左右。如果将炉芯温度提高到2500-3000℃，那残留杂质含量将会大大减少。生产高纯石墨产品时，电阻料及保温料通常使用低灰分的石油焦。即使单纯提高石墨化温度达到2800℃的高温，有些杂质还是很难去除的。采用缩小炉芯及提高电流密度等提高温炉的方法提取高纯石墨，将石墨化炉产量降低，电量消耗增加，因此生产高纯石墨时在石墨化炉温度达到1800℃时，通入净化气体，如通入氯气、氟利昂等可使石墨中更含有的顽固杂质生成容易分解和气化的氯化物和氟化物，一直在停电后继续加入数小时，这是为了防止气化的杂质反方向向炉内扩散，在通入一些氮气从石墨气孔中驱除剩余的净化气体，方便出炉操作。2、工艺流程简述利用石墨杂质熔沸点的差异，在隔绝空气的状态下，将-50目～+80目C=99%高碳石墨装入坩埚内，并将石墨坩埚拧紧密闭且作相应标记，放入高温提纯车间的内串炉进行提纯，内串炉采用电加热提纯（利用石墨杂质熔沸点的差异），温度为2800℃以上，同时通入惰性气体氮气与氩气保护及通入微过量的卤素气体（保护气和氯气均通过管道输送）降低杂质升华温度，石墨在炉内经升温、保温、自然冷却后出炉54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书（从开始加热到温度升到2850度的过程需要12个小时，然后自然冷却24h进入下一个环节），产品达到目标纯度，直接包装作为成品出售。由于石墨属于超细粉体，生产过程中所有的输送均采用负压输送方式，其余生产加工过程为常压下操作。由于内串炉选用的保温料在高温下都会变得强度降低，粉末量增加。而这些粉末量增加均会在不同程度下对焦粒的再次循环使用造成不利因素，串接石墨化炉保温料多次使用之后，粉末量增大到30%以上，污染会影响石墨化车间操作，如果增加到50%的粉末量，再次循环使用时串接炉会因为保温料的透气性不好而在送电高峰时期产生串电，喷火，放炮等非正常事故，同时出炉的粉尘污染也会使车间周围的环境受到浸害，这时应将粉尘筛出去，使原有的由于内串炉选用的保温料在高温下都会强度降低，粉末量增加。而这些粉末量增加均会在不同程度下对焦粒的再次循环使用造成不利因素，串接石墨化炉保温料多次使用之后，粉末量增大到30%以上，污染会影响石墨化车间操作，如果增加到50%的粉末量，再次循环使用时串接炉会因为保温料的透气性不好而在送电高峰时期产生串电，喷火，放炮等非正常事故，同时出炉的粉尘污染也会使车间周围的环境受到浸害，这时应将粉尘筛出去，使原有的焦粒继续使用，增加生焦用量用以递补减少的保温料数量。内串炉保温料筛分及内串炉体装卸料过程会产生粉尘，经集尘罩+布袋除尘器进行处理，灰尘经卸灰口回收到工艺生产系统。保温材料除杂筛分过程集气罩收集效率按99%考虑。内串炉中氯气主要与高碳石墨中的杂质发生如下氧化还原反应，主要反应如下：2V+5Cl2=2VCl5；Co+Cl2=CoCl2；2K+CI2=2KCI；2Na+Cl2=2NaCl；2Fe+3Cl2=2FeCl3；Ni+Cl2=NiCl2；2Li+Cl2=2LiCl；Mn+Cl2=MnCl2；经提纯后的石墨温度较高，在石墨纯化炉下部的炉膛通过一段过渡段后进入快冷段，快冷段在炉膛外设置水冷套，使炉内提纯后的石墨快速冷却至200℃以下出料。将冷却后的高纯石墨按照不同规格进入包装车间进行包装，包装后入库待售。3、工艺流程图54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书图3.1-1高纯石墨生产工艺流程及产污节点图5、产污环节说明①废气产生环节G1-1：提纯车间的内串炉进行提纯会产生高温废气，主要成份为未反应的氯气、惰性气体及氯化物杂质；G1-2：保温材料进行除杂筛分会产生含粉尘废气，主要成份为炭黑尘；G1-3：冷却后产品包装过程会产生废气，主要成份为炭黑尘。②固体废物产生环节S1-1：保温材料筛分过程布袋除尘器收集的粉尘，主要为保温材料细粉，经收集后外卖处理；S1-2：保温材料筛分除杂筛出来的杂质细粉，经收集后外卖作为低一级保温材料进行处理；S1-3：包装工序袋除尘器收集的粉尘，为产品粉尘，经收集后返回产品包装环节。③废水产生环节W1-1：内串炉提纯废气吸收液，主要成分为氯化钠。54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书3.1.2锂离子电池负极材料1、工艺方案锂离子电池的负极是由负极活性物质碳材料或非碳材料、粘合剂和添加剂混合制成糊状胶合剂均匀涂抹在铜箔两侧，经干燥、滚压而成。锂离子电池能否成功地制成，关键在于能否制备出可逆地脱／嵌锂离子的负极材料。本项目采用高碳石墨，经过球形化粉碎机粉碎和整型，再包覆有机碳后炭化处理，再经高温石墨化和筛分除磁后，生产出锂离子电池负极材料。2、工艺流程简述粉碎、分级、整形项目使用的原料石墨为100目纯度99.5%固定碳含量的天然高碳石墨，在进行包覆石墨加工前，需要对来料进行前处理。石墨经气流粉碎分级机进行整形处理，气流粉碎分级工作原理为：压缩空气经喷嘴形成超音速气流射入旋转粉碎室，使物料流态化，在旋转粉碎室内，被加速的物料在数个喷嘴的交汇点汇合，产生剧烈的碰撞、摩擦、剪切而形成颗粒的超细粉碎。粉碎后的物料被上升的气流输送至分级区内，在分级轮离心力和风机抽力的作用下，实现粗细粉的分离，符合粒度要求上限的细粉随气流进入分级机，达到成品要求的粉体由分级机下口收集，细于粒度要求的炭黑尘随气流进入布袋除尘器处理，净化后的气体由风机引出经15米排气筒外排。沥青包覆混合加料采用人工方式，沥青、石墨经提升至包覆机内，沥青、石墨混合比例为1:5。包覆机出料采用开关自动控制，包覆过程中会有烟粉尘、沥青烟产生。包覆原理：将液态沥青按比例加入天然球形鳞片石墨中，经搅拌混合，使石墨表明形成无定型包裹物，使得材料的无序化加大，后将其碳化，得到碳化产品，再进行石墨化，得到石墨化产品，通过包覆可以改善天然石墨首次效率偏低、不可逆容量偏高的缺陷，提高放电容量；还可以改变天然石墨循环稳定性差的缺陷，从而延长了石墨负极的循环寿命。炭化、石墨化54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书通过包覆改性在其表面形成包覆层，完成球形石墨表面包覆一薄层结构稳定的无定形炭膜，粒度介乎10~14μm，再经过炭化处理，将包覆球形石墨成品送入石墨化提纯炉内坩埚里，在石墨化炉中持续高温锻烧，使石墨化度达到97%以上，层间结构稳定，石墨纯度达到99.97%以上。本项目将炉内抽成真空状态，再通入惰性气体进行保护，然后通电进行加热。根据温度、时间来控制炭化、石墨化工艺，一般炭化工艺温度在1300℃左右、石墨化工艺温度在3000℃左右。炭化、石墨化工序由于温度较高，沥青在高温条件下会产生沥青烟、苯并芘、非甲烷总烃、烟粉尘等，烟气经管道进入高压电捕焦器进行处理后，由15米高排气筒排放。炉温冷却后出炉产品经筛分除磁即为负极材料成品。项目采用循环水间接冷却方式，炉外设有循环水盘管，在冷却过程中必须合理控制温度变化速率以免由于制品内外收缩不均匀产生裂纹。④筛分除磁石墨化完成后经加压后由管道输送至振动筛，经筛分工序分离出不同粒径的产品。最后输送至磁选机进行除杂。筛分过程中会有炭黑尘产生，项目在出气口设置有集气罩，集气罩由管道连接至布袋除尘器，经处理后废气由15米高排气筒外排。⑤包装项目采用粉体定量自动包装机，包装袋套在物料输送管道上进行接料，采用包装机进行定量（一般25kg/袋）后进行包装。经上述炭化、石墨化处理后，石墨外层包覆有沥青，因此负极材料在包装机投料过程中其尘量较小，投料口设置有集气罩，集气罩由管道连接至布袋除尘器，经处理后废气由15米高排气筒外排。4、工艺流程图54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书图3.1-2锂离子电池负极材料生产工艺流程及产污节点图5、产污环节说明①废气产生环节G2-1：原料在球形化粉碎、整形、分级过程中产生的含粉尘废气，主要成份为粉尘。G2-2：使用沥青包裹剂对球形石墨进行包裹的过程中会产生废气，主要成份为沥青烟、粉尘。G2-3：炭化、石墨化过程产生的高热废气，主要成份为沥青烟、苯并芘、非甲烷总烃、烟尘、惰性气体等。G2-4：物料进行筛分除磁过程中会产生含粉尘废气，主要成分为炭黑尘。G2-5：成品包装过程中会产生含粉尘废气，主要成分为炭黑尘。②固体废物产生环节S2-1：电捕收集的废焦油，经收集后定期由有资质单位处置；S2-2：电捕收集的废焦油，经收集后定期由有资质单位处置；S2-3：石墨化炉定期更换的保温材料和维修产生的废耐火材料，经收集后外售处理；③废水产生环节54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书W2-1和W2-2：有机废气吸收装置产生的含焦油废水，主要成分为焦油、酚等有机物质。3.1.3公用工程产污本项目公用工程均依托关联公司，关联公司已对本项目公用工程各污染物的产排情况进行分析，故本项目不再重复分析。3.1.4储运工程产污本项目公用工程均依托关联公司，关联公司已对本项目公用工程各污染物的产排情况进行分析，故本项目不再重复分析。3.2物料平衡分析3.2.1高纯石墨高纯石墨物料平衡见表3.2-1，图3.2-1。表3.2-1高纯石墨物料平衡表单位：t/a投入量产出量高碳石墨11000产品高纯石墨10000液氯114副产品筛分除杂细粉615.1氮气250保温材料损耗480氩气200废气305.52G1-1气态氯化物173.33保温材料4800氯气0.4氮气250氩气200G1-2粉尘219.6G1-3粉尘101废水W1-1氯化物4.57高温损耗4320合计16364合计16364`54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书图3.2-1高纯石墨物料平衡图（单位t/a）3.2.2锂离子电池负极材料锂离子电池负极材料物料平衡见表3.2-2，图3.2-2。表3.2-2锂离子电池负极材料物料平衡表单位：t/a投入量产出量高碳石墨13000产品锂离子电池负极材料4550沥青910副产品石墨微粉8450氮气12废气G2-1外排粉尘1.3氯气101G2-2沥青烟0.00144烟尘0.022G2-3烟尘0.0044454威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书G2-3沥青烟0.00572苯并芘0.000000228非甲烷总烃0.273氮气12氩气101G2-4外排粉尘0.052G2-5外排粉尘0.0455固体废物S2-1有机废气净化装置捕集的废焦油1.075S2-218.177S2-3除磁杂质细粉262.55废水W2-1有机废气净化装置捕集的废焦油0.022W2-20.37炭化损耗625.6845合计14023合计1402354威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书图3.2-2锂离子电池负极材料物料平衡图（单位t/a）3.2.3氯元素平衡图3.2-5项目氯元素平衡图表3.2-5项目氯元素物料平衡表单位：t/a投入量产出量高纯石墨项目液氯114废气有组织废气G1-2氯气0.4氯化物杂质含氯109.37886无组织废气装置区无组织废气含氯0.00114废水进入三级碱液吸收塔循环过程排放的废水4.22合计114合计114表3.2-6全厂区氯元素物料平衡表单位：t/a投入量产出量核燃料元件专用石墨项目液氯83.5废气有组织废气本项目G3-2G4-4氯气0.33核级高纯石墨项目液氯26.5氯化物杂质含氯70高纯石墨项目液氯（依托项目）114依托项目G1-2氯气0.4氯化物杂质含氯109.37886无组织废气本项目装置区无组织废气含氯0.0011依托项目装置区无组织废气含氯0.00114废水进入三级碱液吸收塔循环过程排放的废水7.5954威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书产品核燃料元件专用石墨产品27.3692核级高纯石墨项目8.9297合计224合计224图3.2-5厂区氯元素平衡图（t/a）3.3主要污染源及污染物汇总3.3.1废气一、有组织废气（1）粉尘废气含粉尘废气主要包括高纯石墨生产系统中保温材料进行除杂筛分产生的粉尘（G1-2）、产品包装过程产生的粉尘（G1-3）；锂离子电池负极材料生产系统中高碳石墨球形化粉碎、整形、分级过程中产生的粉尘（G2-1）、筛分除磁过程中产生的粉尘（G2-4）、产品包装过程中产生的粉尘（G2-5）。（2）有机废气项目沥青融化依托内蒙古墨烯高新技术有限公司非金属矿精深加工生产石墨新材料系列产品项目所设固体沥青融化设施，融化过程产生的沥青烟废气已计入非金属矿精深加工生产石墨新材料系列产品项目混捏工序废气，本次环评不再单独计算。54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书有机废气主要为锂离子电池负极材料系统中沥青包裹工序产生的有机废气（G2-2）及炭化、石墨化工序中产生的高热废气（G2-3）。（3）内串炉废气高纯石墨生产系统中内串炉高温提纯过程中产生的含氯高温废气（G1-1）。二、无组织废气项目生产所用的沥青、焦油、液氯均依托关联公司储存，故本项目不考虑沥青储存过程中产生的大小呼吸废气。3.3.2废水本项目内串炉产生的含氯废气依托关联公司三级碱液吸收塔进行处理，故本项目不考虑含氯废气处理用水、排水。且本项目循环用水、职工生活用水均依托关联公司，不需要考虑废水排放。有机废气吸收装置废水：项目有机废气喷淋废水定期清理外排，废水产生量按用水量的60%计，则有机废气吸收装置废水为120m3/a，主要污染因子为石油类，属于危险废物（HW08废矿物油与含矿物油废物），交由危废单位定期处置。3.3.3噪声噪声源主要来自生产设备及辅助生产设备运行噪声，其噪声值在75dB(A)～100dB(A)范围内。3.3.4固废项目营运期产生的固体废物分为危险废物和一般固体废物。危险废物为有机废气净化装置收集的废焦油。一般固体废物主要包括：布袋除尘器收集的粉尘；隧道窑、内串炉和石墨化炉定期更换的保温材料和维修产生的废耐火材料。3.4污染物排放及治理措施3.4.1废气污染物排放及治理措施（一）高纯石墨生产废气高纯石墨生产废气主要有内串炉高温提纯过程中产生氯化物的高温废气（G1-1）、保温材料进行除杂筛分产生的粉尘（G1-2）、产品包装过程产生的粉尘（G1-3）。（1）G1-1:内串炉高温提纯过程中产生氯化物的高温废气，主要成分为54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书未反应的氯气、惰性气体及氯化物杂质内串炉提纯过程中高温下氯气和杂质发生化学反应生成气态氯化物，按原料部分杂质全部反应计算，氯化物为174.3t/a，未反应的氯气、以气态形式存在的氯化物和惰性气体一同经4000m3/h引风机收集后依托关联公司三级碱液吸收塔进行处理，本工序未反应的氯气量按氯气用量的3.0%。则未反应的氯气量为4.0t/a，产生速率为0.56kg/h，产生浓度为139mg/m3。三级碱液吸收塔处理效率按90%计，则本工序氯气排放量为0.04t/a，排放速率为0.056kg/h，本工序排放浓度为13.9mg/m3，经25m高的排气筒排放。满足《大气污染物综合排放标准》（GB16297-1996）表2中二级标准要求。（2）G1-2:保温材料进行除杂筛分产生的废气，主要成分为炭黑尘类比《比亚迪实业有限公司动力电池负极材料项目环境影响报告书》筛分粉尘产尘率2%（比亚迪实业有限公司动力电池负极材料项目采用旋振筛对混合料进行筛分，因此筛分产尘系数具有适用性），则高纯石墨生产系统中物料除杂筛分过程中粉尘产生量为219.6t/a。集气罩收集效率按99.6%考虑，则除杂筛分工序无组织粉尘产生量为0.88t/a，即0.305kg/h，有组织粉尘产生量为218.7t/a，即30.4kg/h（全年300个工作日，每天24小时）。除杂筛分粉尘经袋式除尘器进行除尘处理后（除尘效率取99.5%），废气出口粉尘有组织排放量为1.09t/a，速率为0.15kg/h，排放浓度15.14mg/m3（风机风量10000m3/h），满足《大气污染物综合排放标准》（GB16297-1996）表2中颗粒物二级标准要求。（3）G1-3：产品包装过程中产生的含粉尘废气，主要成分为炭黑尘类比《云海腾集团有限公司年产20000吨高纯石墨项目环境影响报告书》（云海腾集团有限公司年产20000吨高纯石墨项目采用真空包装机进行自动包装，与本项目包装工序相同，因此包装起尘系数具有适用性），高纯石墨生产系统产品包装过程中起尘量按产品的0.2%计，则粉尘产生量为20t/a，即2.78kg/h（全年300个工作日，每天24小时）。包装工序产生的粉尘经袋式除尘器处理后进入相应的15m高排气筒（出口直径0.5m）排放，袋式除尘器除尘效率按99.5%计，袋式除尘器处理风量8000m³/h，除尘后，废气出口炭黑尘有组织排放量为0.1t/a，速率为0.014kg/h，排放浓度1.8mg/m3，满足《大气污染物综合排放标准》（GB16297-1996）表2中炭黑尘二级标准要求。54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书（二）锂离子电池负极材料生产废气锂离子电池负极材料生产废气主要为高碳石墨球形化粉碎、整形、分级过程中产生的粉尘（G2-1）、沥青包裹工序产生的有机废气（G2-2）及炭化、石墨化工序中产生的高热废气（G2-3）、筛分除磁过程中产生的粉尘（G2-4）、产品包装过程中产生的粉尘（G2-5）。（1）G2-1:高碳石墨球形化粉碎、整形、分级过程中产生的废气，主要成分为炭黑尘项目粉碎、整形分级工序产生的含粉尘废气进入袋式除尘器处理后经15m高排气筒（出口直径0.5m）排放，袋式除尘器处理风量8000m³/h，项目设计采用气箱式脉冲袋收尘器收尘净化处理，设备技术参数除尘效率≥99.8%。评价保守考虑，参考一般袋式除尘器除尘效率，本次评价收尘器除尘效率按99.5%核算粉尘污染物排放量。类比《云海腾集团有限公司年产20000吨高纯石墨项目环境影响报告书》破碎、整形分级过程中粉尘产尘量为2.0%（云海腾集团有限公司年产20000吨高纯石墨项目采用破碎机和雷蒙磨对干精矿进行破碎处理，因此产排污系数具有可适用性），则锂离子电池负极材料生产过程中高碳石墨球形化粉碎、整形、分级工序产生的粉尘量为260t/a，即36.11kg/h（全年300个工作日，每天24小时）。经布袋除尘后，废气出口粉尘有组织排放量为1.3t/a，排放速率为0.18kg/h，排放浓度15.05mg/m3（风机风量12000m3/h），可以满足《大气污染物综合排放标准》（GB16297-1996）表2中颗粒物二级标准要求。（2）G2-2：沥青包裹工序产生的有机废气，主要成分为烟粉尘和沥青烟等有机污染物项目固体沥青运至厂区原料库后，进入生产环节前采用太阳能+红外辐射加热的方式进行加热，加热过程中产生的沥青烟等废气由引风机引至车间内有机废气净化装置统一处理，最后经15米高排气筒达标排放。锂离子电池负极材料生产系统沥青包裹工序在加料和包覆过程会产生一定量的烟粉尘、沥青烟气，根据《常用排污系数》（13年修订版），碳素类行业混捏成型工序产生系数为0.13kg/t原料，沥青烟产生系数为1.1kg/t原料，本工序用沥青为910t/a，则沥青包裹过程烟粉尘产生量为0.12t/a，沥青烟产生量1.0t/a。（3）G2-3：炭化、石墨化54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书工序中产生的高热废气，主要成分为烟尘、沥青烟、苯并芘、非甲烷总烃炭化、石墨化工序沥青受热产生一定量的烟粉尘、沥青烟气、苯并芘及非甲烷总烃，根据《常用排污系数》（13年修订版），碳素类行业沥青熔化工序烟粉尘产生系数为0.41kg/t原料，沥青烟产生系数为0.29kg/t原料，苯并芘产生量参考《工业生产中的有害物质手册》第一卷（化学工业出版社，1987年12月出版）及《有机化合物污染化学》（清华大学出版社，1990年8月出版），每吨沥青在加热过程中产生苯并[a]芘气体约0.10g~0.15g，本次环评取平均值0.125g，非甲烷总烃产生量按沥青用量的2%计。本工序用沥青为910t/a，则炭化过程烟粉尘产生量为0.37t/a，沥青烟产生量0.26t/a、苯并芘产生量0.114kg/a、非甲烷总烃产生量为18.2t/a。沥青包裹废气同炭化、石墨化废气经8000m3/h引风机收集至至有机废气净化装置处理（采用喷淋冷凝+高压电捕焦+过滤+光氧分解净化装置处理）后经15m高排气筒排放，参考《电捕法净化焙烧炉沥青烟气》（环境科学与技术第29卷第7期），经喷淋冷凝+高压电捕焦+过滤+光氧分解净化装置处理后，有机废气中烟尘、沥青烟、苯并芘、非甲烷总烃净化效率分别为98.8%、97.8%、98.0%、98.5%。处理后外排废气中烟粉尘、沥青烟、苯并芘、非甲烷总烃排放量分别为0.0059t/a、0.0277t/a、0.0023kg/a、0.273t/a，排放速率分别为0.00082kg/h、0.00385kg/h、0.00000032kg/h、0.0379kg/h，排放浓度分别为0.1mg/m3、0.48mg/m3、0.0004mg/m3、4.74mg/m3。可以满足《大气污染物综合排放标准》（GB16297-1996）表2中二级标准要求。（3）G2-4：筛分除磁过程中产生的含粉尘废气，主要成分为炭黑尘类比《比亚迪实业有限公司动力电池负极材料项目环境影响报告书》筛分粉尘产尘率2%（比亚迪实业有限公司动力电池负极材料项目采用旋振筛对混合料进行筛分，因此筛分产尘系数具有适用性），则锂离子电池负极材料生产系统中半成品物料除杂筛分过程中粉尘产生量为103.05t/a（半成品物料为5152.36t）。集气罩收集效率按99.6%考虑，则除杂筛分工序无组织粉尘产生量为0.41t/a，即0.057kg/h，有组织粉尘产生量为102.64t/a，即14.26kg/h（全年300个工作日，每天24小时）。除杂筛分粉尘经袋式除尘器进行除尘处理后（除尘效率取99.5%），废气出口粉尘有组织排放量为0.51t/a，速率为0.071kg/h，排放浓度7.08mg/m3（风机风量10000m354威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书/h），满足《大气污染物综合排放标准》（GB16297-1996）表2中颗粒物二级标准要求。（3）G2-5：产品包装过程中产生的含粉尘废气，主要成分为炭黑尘类比《云海腾集团有限公司年产20000吨高纯石墨项目环境影响报告书》（云海腾集团有限公司年产20000吨高纯石墨项目采用真空包装机进行自动包装，与本项目包装工序相同，因此包装起尘系数具有适用性），锂离子电池负极材料生产系统产品包装过程中起尘量按产品的0.2%计，则粉尘产生量为9.1t/a，即1.26kg/h（全年300个工作日，每天24小时）。包装工序产生的粉尘经袋式除尘器处理后进入相应的15m高排气筒（出口直径0.5m）排放，袋式除尘器除尘效率按99.5%计，袋式除尘器处理风量5000m³/h，除尘后，废气出口炭黑尘有组织排放量为0.0455t/a，速率为0.0063kg/h，排放浓度1.26mg/m3，满足《大气污染物综合排放标准》（GB16297-1996）表2中炭黑尘二级标准要求。项目各类废气产排污情况汇总表见表3.4-9。（三）无组织排放的废气项目生产所用的沥青、焦油、液氯均依托关联公司储存，故本项目不考虑沥青储存过程中产生的大小呼吸废气。仅考虑项目生产车间集气罩未收集的粉尘。类比《比亚迪实业有限公司动力电池负极材料项目环境影响报告书》筛分粉尘产尘率2%（比亚迪实业有限公司动力电池负极材料项目采用旋振筛对混合料进行筛分，因此筛分产尘系数具有适用性），除杂筛分过程产生的粉尘采用集气罩收集处理，集气罩收集效率按99.6%考虑。则高纯石墨生产系统中除杂筛分工序无组织粉尘产生量为0.88t/a，锂离子电池负极材料生产系统除杂筛分工序无组织粉尘产生量为0.41t/a。本项目废气污染物排放情况汇总表见表3.4-8。表3.4-8大气污染物产生、削减、排放量汇总表名称产生量（t/a）消减量（t/a）排放量（t/a）有组织排放烟粉尘0.6850.48410.685炭黑尘610.46607.413.0455沥青烟1.261.23230.0277苯并芘0.0001140.00011170.0000023非甲烷总烃18.217.8360.364无组织排放粉尘1.2901.2954威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书表3.4-9项目有组织废气产排污情况一览表车间名称污染源数量产生情况治理措施排气筒情况排放情况排放标准达标情况污染物产生量（t/a）浓度(mg/m3)治理措施去除率(%)削减量（t/a）数量排放高度(m)出口直径(m)排风量（m3/h）出口温度（℃）排放量（t/a）浓度(mg/m3)速率(kg/h)浓度(mg/m3)速率kg/h高纯石墨生产系统高温提纯车间内串炉2台氯气4.0139依托关联公司三级碱液吸收塔处理903.61251.016000常温1.45（包含被依托项目1.05）6.3750.102（包含被依托项目850.6达标筛分除杂车间除杂筛分1台炭黑尘218.73038集气罩+脉冲袋式除尘器处理99.5217.611根150.510000常温1.0915.140.1514180.51达标包装车间包装1台炭黑尘20360集气罩+脉冲袋式除尘器处理99.519.91根150.58000常温0.11.80.014180.51达标锂离子电池负极材料生产系统粉碎分级车间粉碎整形分级1台炭黑尘2603010袋式除尘器处理收集99.5%258.71根150.512000常温1.315.050.18180.51达标筛分除磁车间除杂筛分1台炭黑尘103.051431.25集气罩+脉冲袋式除尘器处理99.5102.541根150.510000常温0.517.080.07180.51达标包装1台炭黑尘9.1252集气罩+脉冲袋式除尘器处理99.59.05451根150.55000常温0.04551.260.0063180.51达标54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书沥青包裹车间沥青包裹1条烟粉尘沥青烟0.121.02.0817.36有机废气净化装置进行处理98.897.80.118560.9781根150.580`常温0.001440.0220.0250.3820.00020.00318400.510.18均达标炭化石墨化车间炭化石墨化过程1条烟粉尘沥青烟苯并芘非甲烷总烃0.370.260.00011418.26.424.510.0025315.79有机废气净化装置进行处理98.897.898.598.00.365560.254280.00011217.8361根150.58000常温0.004440.005720.00000170.3640.0770.0990.0000296.320.000620.000792.4×10-70.050618400.3×10-31200.510.181510均达标54威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书（五）非正常工况非正常工况是指污染物控制措施出现问题等因素引起的污染源排放量高于设计值，如：设备检修，原料、燃料中毒性较大污染物的含量不稳定，污染物控制措施达不到应有效率等情况。建设项目非正常工况主要为废气处理设施未及时维护、检修，造成净化效率低下，废气超标排放。本环评考虑核级高纯石墨生产系统中炭化、石墨化废气处理装置---喷淋冷凝+高压电捕焦+过滤+光氧分解净化装置处理装置失效造成的非正常工况排放，事故时间设为0.5h，详见表3.4-10。表3.4-10非正常工况下废气排放情况序号污染源污染物排放量kg/h排放浓度mg/m3标准排放浓度mg/m3标准排放速率kg/h备注1炭化石墨化工序苯并芘0.00001580.000340.3×10-3152沥青烟0.0360.626400.183非甲烷总烃2.5343.86120104烟粉尘0.0510.8921200.51注：非正常工况下，废气处理设施的净化效率按0%计。由上表看出，发生非正常工况排放时，各污染因子的排放量均较小，对外界环境空气质量影响较大。针对上述情况，本环评建议项目方采取如下控制措施：①及时关闭排气阀门，及时检修废气处理装置。②严格按照设备操作规程进行操作，治理设备不得超负荷运行；③治理设备应与生产设备同步运行，设备开停车、检修时，首先开启环保装置；④对废气处理设施定期检查，及时清理过滤袋上截留的粉尘，建立台账制度，相关记录保存三年；⑤加强操作人员培训。发生非正常工况排放时，短时间内会对外界环境空气质量造成负面影响。由于该工况发生次数较少，污染因子难以定量，且排放时间也较短，建设单位能够及时采取措施处理，因此不会对周围环境空气造成长期影响。3.4.2废水污染物排放及治理措施本项目内串炉产生的含氯废气依托关联公司三级碱液吸收塔58威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书进行处理，故本项目不考虑含氯废气处理用水、排水。且本项目循环用水、职工生活用水均依托关联公司，不需要考虑废水排放。有机废气吸收装置废水：项目有机废气喷淋废水定期清理外排，废水产生量按用水量的60%计，则有机废气吸收装置废水为120m3/a，主要污染因子为石油类，属于危险废物（HW08废矿物油与含矿物油废物），交由危废单位定期处置。3.4.3噪声产生及治理措施本工程主要噪声源设备有：上料系统、包覆机、除杂筛分装置、磁选机、包装机、振动筛、气流涡旋微粉机等生产加工及装配设备以及空压机、各类风机、各类水泵等辅助生产设备，其噪声值在75-100dB（A）之间。本项目主要噪声源声学参数见表3.4-11。表3.4-11主要噪声源及噪声值序号设备名称声压级治理措施数量排放规律1上料系统85～100厂房隔声、减振6连续2包覆机85～90厂房隔声、减振18连续3磁选机85～95厂房隔声、减振2连续4除杂筛分系统85～95厂房隔声、减振2连续5包装机60～80厂房隔声、减振6连续6振动筛85～95厂房隔声、减振27气流涡旋微粉机60～80厂房隔声、减振66连续8空压机85～100机房隔声、减振、消声3连续9引风机75～85机房隔声、减振、消声3连续10水泵75～85机房隔声、减振4连续因此，企业应采取相应降噪措施，确保厂界噪声达标，避免噪声污染。主要降噪措施如下：①在满足工艺条件的前提下，选用辐射噪声小、振动小的设备。②设备设置在厂房或机房内，墙体贴吸声材料，门窗采取隔声处理。③设计中对振动较大的设备如压缩空气机、风机、水泵等，安装时均设置减振垫，并进行合理布置。④风机排风口、压缩空气机进气及排气口加装消声器。⑤在厂区道路两侧、车间四周种植乔、灌木、草坪结合的绿色立体防噪林带，进一步提高降噪能力。在对噪声源采取隔声、减振、消声、吸声等措施后，通过预测，厂界噪声满足《工业企业厂界环境噪声排放标准》(GB12348－2008)中2类昼间标准的限值要求。58威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书3.4.4固体废物排放及治理措施项目营运期产生的固体废物分为危险废物和一般固体废物。由于本项目职工生活依托关联企业办公生活设施，故本项目不再考虑职工生活垃圾、餐饮垃圾等。危险废物：有机废气净化装置收集的焦油约19.56t/a，有机废气吸收装置产生的含焦油废水120t/a。一般固体废物：各工序布袋除尘器收集的粉尘；隧道窑、内串炉和石墨化炉定期更换的保温材料和维修产生的废耐火材料。总计产生量约为1287.41t/a。（1）危险废物项目锂离子电池负极材料生产系统中沥青包裹、炭化及石墨化过程中产生的有机废气采用高压电捕焦油装置进行收集处置，焦油年产生量为19.56t/a，喷淋废水产生量为120m3/a，其中废焦油属于危险废物HW11精（蒸）馏残渣，喷淋废水属于危险废物（HW08废矿物油与含矿物油废物），均采用专用容器收集，暂存于废料库危险废物暂存区，委托有资质单位处置。（2）一般固体废物①布袋除尘器收集的粉尘各产品生产过程中布袋除尘器收集粉尘量共约为607.41t/a，经收集后返回各自生产工序再次使用。②保温材料、废耐火材料；高纯石墨生产系统中内串炉和锂离子电池负极材料生产系统中、隧道窑和石墨化炉定期更换的保温材料约480t/a，维修产生的废耐火材料200t/a，采用收集箱集中收集，暂存于废料库一般工业固废暂存区，经收集后外售处理；（3）小结项目营运期产生的危险废物采用专用容器分类收集，暂存于废料库危险废物暂存区，委托有资质单位清运处置。在危险废物焦油显著位置设有标识。临时存放须执行《危险废物贮存污染控制标准》（GB18597—2001、2013年修改）的规定。在转移危险废物时，应遵从《危险废物转移联单管理办法》，实行危险废物转移五联单制度。在运输过程中严格按照《汽车危险货物运输、装卸作业规程》（JT3145—91）、《汽车危险货物运输规则》（JT3130—88）。项目营运期产生的危险废物采用专用容器分类收集，依托关联公司58威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书暂存于废料库危险废物暂存区（占地面积100m2），委托有资质单位清运处置。并在危险废物暂存区显著位置设有标识。临时存放须执行《危险废物贮存污染控制标准》（GB18597—2001、2013年修改）的规定。在转移危险废物时，应遵从《危险废物转移联单管理办法》，实行危险废物转移五联单制度。在运输过程中严格按照《汽车危险货物运输、装卸作业规程》（JT3145—91）、《汽车危险货物运输规则》（JT3130—88）。项目营运期生产过程产生的一般工业固废采用收集箱分类收集，及时返回前段工序回用。企业应做好一般固废的贮存、管理、清运、处置工作，并严格执行《一般工业固体废物贮存、处置场污染控制标准》（GB18599-2001、2003年修改）的相关规定。做到及时清运、妥善处理，清运过程应遵守严格的卫生安全程序，避免沿途遗洒和飘散造成环境污染。项目固体废物产生、处置情况见表3.4-12。58威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书表3.4-17项目固体废物处置情况一览表序号名称来源成份产生量（t/a）利用量（t/a）处置量（t/a）分类暂存方式治理措施一、危险废物1有机废气净化残渣沥青包裹、炭化、石墨化配套的有机废气喷淋处理装置焦油19.56019.56HW11精（蒸）馏残渣专用容器收集，暂存于废料库危险废物暂存区委托有资质单位清运处置含焦油废水石油类1200120HW08废矿物油与含矿物油废物二、一般固体废物2粉尘沥青包裹、炭化及石墨化原料粉尘0.48410.48410/专用收集箱集中收集返回生产工序再次利用3炭黑尘筛分、包装石墨粉607.41607.410专用收集箱集中收集4保温材料隧道窑、内串炉、石墨化炉石油焦粒4800480收集箱集中收集，暂存于废料库一般工业固废暂存区收集后外售处理5废耐火材料碳化硅等20002003.4建设项目“三废”汇总项目投产后全厂“三废”汇总见表3.3-1。94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书表3.3-1建设项目“三废”汇总一览表种类污染物名称排放情况排放去向产生量t/a削减量t/a排放量t/a有组织废气烟粉尘0.6850.48410.685由排气筒高空达标排放炭黑尘610.46607.413.0455沥青烟1.261.23230.0277苯并芘0.0001140.00011170.0000023非甲烷总烃18.217.8360.364氯气4.03.60.4无组织废气粉尘1.2901.29以无组织形式排入大气固废危险废物废焦油19.56019.56交由具有危废处理资质厂家处理含焦油废水1200120一般固废废泥料2502500返回生产工序再次利用粉尘0.48410.48410炭黑尘607.41607.410保温材料4800480收集后外售处理废耐火材料200020094威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书4环境现状调查与评价4.1自然环境概况4.1.1地理位置包头市地处内蒙古自治区中西部，其地理坐标为东经109°15′12″-111°26′25″，北纬40°14′56″-42°43′49″。北与蒙古人民共和国接壤，南与鄂尔多斯市隔河相望，西靠巴彦淖尔市，东邻呼和浩特市。东西宽约182km，南北长约270km，总面积27768km2。包头市地理位置见图4.1-1。包头市青山区位于包头市中部，北依阴山，南临黄河，西与包头市昆都仑区毗连，东与包头市九原区相邻，总面积280km2。青山区地理位置,见附图5-2。包头装备制造产业园区包括以下三个地块：一是新规划区块，范围为四道沙河以东，三道沙河以西，青大线以南，丹拉高速公路以北（不包括力德汽车城）；二是新建区青山路以南地块和110国道以北地块；三是一期（建成区），四至范围为东临建华路，南临青山路，西以四道沙河为界，北至110国道。项目选址位于包头装备制造产业园区新规划区中国兵器包头高端装备产业园内，B4以南，A2路以西（与关联公司---内蒙古墨烯高新技术有限公司非金属矿精深加工生产石墨新材料系列产品项目共用同一厂区，生产用房、辅助设施、办公生活等设施均依托关联公司），用地属于园区规划的工业用地。项目北侧隔B4路为北方装备厂，西侧为待开发空地，南侧为某消防设备厂，东侧隔A2路为待开发空地和某装备厂。项目在包头装备制造产业园区新规划区的位置见图4.1-1。4.1.2气候特征包头市远离海洋，深居内陆，属于典型的中温带大陆性季风气候。总的特点是冬长而寒，夏短而热，气温日年差较大，降水量少且集中，年际变化大，春季少雨多风，日照长，无霜期短。年平均气温6.4℃，七月份气温最高，月平均22.9℃，一月份气温最低,月平均-12.3℃，降水集中在7、8月，降水量为300—350mm，占年雨量的54%，蒸发量2100—2700mm，全年平均降水量308.9mm，蒸发量2347.9mm。包头市为多风地区，一年中4—6月份大风日数量最多，约占全年大风日数的52%，主导风向为NNW风，年平均风速2.0m/s，年静风频率4.8%。94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书4.1.3地形地貌包头市分为三大地貌，即北部丘陵高原、中部山岳及南部平原三部分组成，北依大青山和乌拉山，南临黄河，东连土默川平原，西接河套平原，整个地区呈北高南低、西高东低的地形。北部高原，海拔高度1400-1600米，中部山岳地带，海拔高度1200-1300米，山南平原又分为山前倾斜平原、冲积洪积平原和黄河冲积平原。装备园区内地势平坦，东北略高，西南略低。装备园区所在地区地质条件相对稳定，近年未发生过破坏性地质灾害，适宜建厂。4.1.4水文地质与特征1、地表水包头市属半干旱水文地质区，地表水主要由黄河、昆都仑河等十多条河沟组成。黄河自西向东流经包头，市区段长216km，河面水宽130-458m，水深1.4-9.3m，平均流速1.4m/s，平均流量824m3/s，平均径流量256亿m3。黄河是包头市工农业生产和城市用水的主要水源，也是包头市工业废水、生活污水的主要纳污水体，其水质状况与全市经济发展及人民生活休戚相关。黄河包头段全段为饮用水源保护区，其中昭君坟、画匠营子和磴口水源地取水口上游2000m到下游100m及画匠营子储水库为饮用水源一级保护区，黄河包头段其他水域为饮用水源二级保护区。项目所在区域主要河流为四道沙河。四道沙河从北向南贯穿青山区、九原区，于九原区画匠营子附近汇入黄河，全程25km，雨季为泄洪渠，平时作为包1头市的第二大排污沟，主要接纳区域生活污水、工业废水及北郊水质净化厂出水等，年入黄量在2000万m3左右。由于四道沙河入黄口位于画匠营子水源地保护区内，经四道沙河入黄的废水会对画匠营子水源地产生一定影响。目前，经过四道沙河中游改道工程后，四道沙河约90%以上的废水改道西河，由黄河画匠营子取水口下游约2000m的西河入黄口排入黄河，减轻了对画匠营子水源地的影响。4、地下水包头市地下水可分为潜水和承压水两类，潜水主要赋存于Q3沉积的砂砾组地层中，靠天然降水补给，水位埋深3—50m。承压水赋存于Q1-2沉积的砂砾石层中，埋深一般为50—120m。在天然条件下与上层潜水无水力联系。地下水总储量79亿m3，年平均开采量1.0亿m3。近年来由于开采量大于补给量，地下水位有所下降。94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书4.1.5自然资源包头地区矿产资源种类繁多，蕴藏量丰富，目前已发现72种矿物，矿产地466处。主要金属矿物有铁、稀土、锰、金等，非金属矿物有石灰石、石墨、高岭土等。其中稀土矿产资源得天独厚，已探明储量占世界探明储量的77%，占中国总储量的95%以上。4.2社会环境概况4.2.1行政区及人口包头市辖10个旗、县、区，其中：4个市区（昆都仑区、青山区、东河区、九原区）2个矿区（白云鄂博矿区、石拐区）和稀土高新区，3个农牧业旗县（土默特右旗、达尔罕茂明安联合旗、固阳县）。全市总面积27768平方公里，总人口数为233.56万，居住着蒙、汉、回、满、达斡尔、鄂伦春等31个民族。包头是国务院首批确定的十三个较大城市之一，是内蒙古自治区最大的工业城市，是国家重要的基础工业基地。青山区现有人口34.53万，由25个民族构成。4.2.2社会经济概况包头市经过40多年的建设，已形成了以冶金、重型机械、重型汽车、电力、化工、煤炭、建材、纺织、皮革、皮毛等为骨干，门类齐全的工业经济体系，是我国少数民族地区继广西柳州后，国内生产总值第二个超百亿元的大工业城市，是中国最大的稀土工业基地和著名的钢铁、机械工业基地。同时包头市还是连接华北与西北地区的区域性交通枢纽，内蒙古中西部的经济中心。青山区是以机械、汽车、电力、建材、纺织、建筑、安装为主体的现代化工业区，区内驻有中央、内蒙古、包头大中型企业214家，包括内蒙古第一机械制造厂、内蒙古第二机械制造厂、北方重型汽车有限公司、核工业二〇二厂、包头第二热电厂等骨干企业。2010年，地区生产总值达到543亿元，年均增长20.7%。地方财政总收入达到37.3亿元，年均增长19%。全社会固定资产投资累计完成966.8亿元，年均增长29.5%。4.2.3交通概况包头市交通便利，京包、包兰、包神铁路连接着华北和西北；公路四通八达，全市公路总里程4000km，其中高速公路119km，一级公路29km，二级公路396km；航班可直达北京、武汉、广州、上海、西安、深圳等多个城市；黄河包头段全长218.2km，有航道1条，包头市“海铁联运”大型集装箱站可以把货物经铁路运往天津港。包头装备制造产业园区距市中心仅3公里，交通便捷，20分钟即可到达包头94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书火车站，30分钟可到达机场，与丹拉高速公路、110国道和210国道相邻，可连通首府呼和浩特市、鄂尔多斯市、巴彦淖尔市和乌海市，辐射陕甘宁地区，交通十分便利，物流条件良好。4.2.4基础设施概况内蒙古包头装备制造产业园区西南4km为包头二水厂，北郊污水净化厂位于园区南侧2km处，园区附近有长庆天然气管道以及包头市第二热电厂，该区域通信光缆、变电站等公用基础设施条件较完备。4.3包头市城市总体规划《包头市城市总体规划（2008-2020）纲要说明书》确定的城市性质为：是我国中西部地区重要的中心城市，内蒙古自治区的经济中心。确定包头未来将承担的城市职能为：国家重要钢铁、冶金基地和机械装备制造业基地，我国重要的沿边城市，稀土研发基地，综合性交通枢纽，区域性服务中心，以草原风情旅游为特色的旅游基地。（1）城市总体布局城市总体布局为，多中心的带状组团式的城市结构。即“两心、三组团、十一片区”。两心：以阿尔丁广场区域为核心的行政、商业、商务、金融中心及建华路东侧区域为核心的区域服务中心，构成城市的两个主中心。三组团：分别是西部工业组团，昆青组团和九东组团。十一片区：西部工业组团，包括包钢工业区、九原钢铁稀土工业区、新型工业区。昆青组团，包括昆都仑片区、青山片区、稀土高新区、希望铝业工业区。九东组团，包括九原片区、东河片区、万水泉新区、东兴工业区。（2）工业用地将包头市工业用地划分为四个工业片区。即西部工业区（包括昆都仑河以西的包钢工业区、九原钢铁稀土工业区、新型工业区三大工业区）；东东河西工业区（包括机械装备工业区和202工业区）；东兴工业区（包括包头铝厂、包头糖厂）；稀土高新技术产业开发区（包括稀土高新区及希望铝工业区）。（3）城市建设用地到2020年，包头市城市建设用地总规模达到322平方公里，城市主要向东、西两翼拓展，工业用地主要布置包钢以西、包铝以南地区；生活区主要布置在城区中部地带，提高开发强度，集约使用土地。灰渣场保持在现状规模16.9平方公里，94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书加强固体废弃物的综合利用。（4）生态用地根据包头市的自然生态环境条件和污染工业的布局，中心城区建设用地的周边地区主要以生态建设为主，主要分布在丹拉高速公路以南、南绕城公路以北、包头糖厂以西、西绕城公路以东的区域以及黄河沿岸地带，总面积约231.4平方公里。4.4包头市环保规划4.4.1环境保护指标根据包头市环境保护局2011年8月编制的《包头市“十二五”城乡环境保护规划》，（《包头市“十三五”城乡环境保护规划》正在编制中，尚未出台），对包头市“十二五”时期主要的环境保护指标规划如下：——总量控制指标（4项）Ø废水中化学耗氧量排放量：达到国家和自治区总量控制要求Ø废水中氨氮排放总量：达到国家和自治区总量控制要求Ø废气中二氧化硫排放总量：达到国家和自治区总量控制要求Ø废气中氮氧化物排放总量：达到国家和自治区总量控制要求——环境质量指标（9项）Ø集中式饮用水源地供水水质实现100%达标；Ø城市辖区地表水环境质量达到相应功能水体要求，全市域内跨界断面出境水质达到国家考核目标；市辖区范围内未划定功能水体消除黑臭现象；Ø城市空气质量二级以上天数稳定达到329天以上；Ø二氧化硫环境质量：年日均值达到国家二级标准；Ø二氧化氮环境质量：年日均值达到国家二级标准；Ø可吸入颗粒物环境质量：年日均值达到国家二级标准；Ø区域环境噪声平均值：达到功能区要求，≤60〔dB(A)〕Ø交通干线噪声平均值：达到功能区要求，≤70〔dB(A)〕Ø环境放射性、电磁辐射保持对人体无害水平。——环境建设指标（8项）Ø城镇生活污水集中处理率（％）：≥90％Ø污水再生利用率（％）：≥50％94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书Ø生活垃圾无害化处理率（％）：≥95%Ø重点工业企业污染物排放稳定达标：所有重点工业企业主要污染物浓度稳定达到排放标准Ø机动车环保定期检测率（％）：≥80%Ø工业固体废物处置利用率（％）：≥90%Ø危险废物处置率（％）：100%安全处置Ø放射性废物安全收储率（％）：100%安全收储——环境经济指标（2项）Ø万元工业增加值主要污染物排放强度（kg/万元）：Ø环境保护投资指数：≥2.0%——环境管理指标（6项）Ø环保目标责任制落实到位Ø建设项目依法执行环评、“三同时”，依法开展规划环境影响评价：建设项目环评执行率100%，规划环评执行率≥80%，“三同时”执行率≥90%Ø建立、推行排污许可证制度Ø环境保护能力建设达到国家标准化建设要求Ø公众对城市环境保护满意率（％）：≥80%无重大、特大环境污染和生态破坏事故发生，制定环境突发事件应急预案并进行演练。4.4.2重点环境保护工程规划“十二五”时期要进一步加大环境保护投入，加强环境建设，重点实施大气污染治理工程、水污染治理工程、固体废物处置利用工程、宁静工程、农村环境保护与生态保护工程、环境安全工程（包括辐射、重金属、持久性有机污染物和危险化学品等）和自身能力建设七大类环境保护工程，共实施项目207项，总投资384.34亿元，其中政府筹集292.48亿元，社会和企业筹集91.86亿元。规划工程项目投资约占“十二五”期间包头市地方GDP的2%，是实现“十二五”时期环境保护目标的重要保障。4.4.3重点工业行业污染控制规划94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书“十二五”时期，通过实施大气污染治理工程、水污染治理工程、固体废物处置利用工程、宁静工程、农村环境保护与生态保护工程、环境安全工程和自身能力建设七大类工程，包头市工业污染物和生活污染物的排放总量将在现有基础上得到进一步的削减，常规因子环境质量实现达标，环境安全得到基本保障，建成国家环境保护模范城市。4.5内蒙古包头装备制造产业园区规划概况1、位置及规划范围内蒙古包头装备制造产业基地（以下简称装备基地）位于位于包头市中心城区的北部北临大青山，东接石拐中心城区，西接兴胜中心集镇，其用地隶属于包头市青山区和九原区；基地范围包括赛罕路以东，建华路以西，羊山窑村以南，青山路以北的已建区；G6、G7高速公路以北，210国道以西，青大线以南及周边区域的规划区，总面积49.36km2。2、性质和发展目标（1）性质与定位装备基地是国家新型工业化产业示范基地；是我国中西部重要的装备制造业基地；是以装备制造为主导产业，设施配套完善的自治区级产业园区。依托历史上形成的工业基础与优势，以及经过近几年对新建区的建设、培育和发展，园区打造重车装备、新能源装备、综采装备、铁路装备、机电装备、工程装备六大主导产业，积极培育核电装备、化工装备、冶金装备、环保装备等产业。（2）发展目标近期到2015年，形成10个以上产业集群，装备制造业总产值突破1500亿元，年均增长25%以上。形成特色鲜明、中小企业配套完善、竞争力较强的千亿产业集群，打造中国中西部地区装备制造业基地。远期到2020年，形成众多完善的产业集群，经济总量进入中西部地区前5位，构建“中国最重要的装备制造业基地之一”。3、基础设施情况（1）供热热源近期，由于二电厂的供热负荷没有余量给园区提供热源，因此，新入驻的企业将采用天然气锅炉进行采暖。园区将在2009年全部完成天燃气管网的接入，届时园区将全面实现燃气锅炉供热。远期，随着二电厂的扩建，园区供热管网将接入二电厂的集中供热管网，以二电厂为供热热源。（2）天然气气源规划以天然气作为装备制造产业园区的主要能源，天然气来自鄂尔多斯市的长庆气94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书田，经长-呼天然气管道至包头，现东河区的东河门站已建成，现状110国道以南有一条从东河门站至包钢的高压天然气管道经过。110国道与四道沙河交叉口处有高中压调压站一座，园区的中压管道由此现状调压站介入。目前，天然气管道已经铺设到厂址周围。（2）水源装备制造产业园区的用水由二水厂供给，从二水厂出线，接入园区内，园区内采用环状管网，由支管供给用户。（4）污水管网装备制造产业园区排水体制采用雨污分流制，在规划区内形成独立的雨污水排放系统。园区污水包括工业污水和生活污水，园区现有工业区内生活污水和经过各企业自身处理达到污水综合排放三级标准的工业废水，经市政污水官网排入北郊水质净化厂，远期园区污水沿沿世纪路、大庙沟东路和滨河大道—二道沙河的污水干管排入北路的污水截留管，最终进入万水泉污水处理厂。（5）用电来源用地内有三条高压线，别为220KV对包沙Ⅱ回，110KV的沙石线和现状110KV变电站。供电由110KV变电站提供。园区内建设10KV变电站，10KV变电站主要采用环网供电，根据地块负荷及其分布组成环网，规划10KV配电线路全部采用电缆，电力电缆布置在道路的一侧。4、园区对入园企业的要求包头装备制造产业园区是按照内蒙古自治区、包头市两级党委、政府大力发展六大优势特色产业的战略部署，自2004年筹建至今，目前已初步形成了新能源、重型汽车、铁路专用车辆备件、石油机具、特种钢深加工等6大特色鲜明、层次清晰的装备制造产业集群。园区产业定位为打造重车装备、新能源装备、综采装备、铁路装备、机电装备、工程装备六大主导产业；环评认为园区以装备制造业为单一功能组团，符合《产业结构调整指导目录》（2011年本）要求，无限制类和淘汰类项目，要求重点发展装备制造业中的轻污染行业，禁止发展建材、化工、冶金以及产生放射性、电磁辐射污染的项目。包头装备制造产业园区对入园企业的产业集群标准有如下要求：通用设备制造业：鼓励能够利用本地冶金行业产品制造相应产品，且和专用设备、风电设备或交通运输设备制造联系紧密的企业进入园区。不引进单纯的低附加值通用设备生产企业。94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书专用设备制造业：重点引进技术水平领先，产品在国内乃至国际市场具有较强竞争力的石油开采机、煤机和建筑工程机械制造企业进入相应的园区，特别鼓励在园区设立自主研发的企业进入。不鼓励引进较为低端的专用设备制造企业。交通运输设备制造业：重点引进具有国内先进水平的重载汽车、矿用载重汽车企业和新能源汽车企业，不鼓励发展技术水平较低的汽车生产线。风力发电设备制造业：重点引进投资规模较大的、产品技术在国内处于领先水平的风力发电设备制造企业，同时引进可为该企业配套的零部件生产企业。其他装备制造业：主要承接发达地区产业转移，引进具有国内行业中上水平的企业，鼓励和上游企业产生联系的企业优先入园。本项目位于包头装备制造产业园区内，包头装备制造产业园区主要是发展装备制造业为主的单一工业功能组团，本项目生产的石墨新材料系列产品属于能源装备,符合园区性质和发展目标，给、排水也满足园区规划中的相关要求，同时园区规划中的公路规划、供电规划等为本项目创造了良好的外部条件。因此从园区规划的角度讲,选址是合理的。4.6区域环境功能划分4.6.1包头市环境空气质量功能区划分根据《包头市“十二五”城乡环境保护规划》中环境空气质量功能区划，包头市城区空气质量按照规范只划分为工业区和居民区两大类，其中工业区又分为：一般工业区和特殊工业区。居民区包括居住区、商业区、物流仓储区、文教区和行政中心等。新调整城区空气环境功能区划范围包括市四区和稀土高新技术开发区共566.6km2区域。其中工业区包括：包钢生态工业区、青山北郊工业区、东河河东工业区、包铝生态工业区、高新工业区I、高新工业区II、高新工业区III、哈林格尔工业区、麻池工业区等9片，计147.55km2；居民区包括：新市区居民区、东河区—沙河镇居民区和万水泉规划区3片，计170.0km2。在此566.6km2区域范围内暂未划分功能的地方一律执行空气质量二级标准。项目所在区为未标明区域，执行《环境空气质量标准》（GB3095-2012）中二类区标准，包头市环境空气质量功能区划分图见图4.6-1。4.6.2包头市城市环境噪声质量功能区划分根据《包头市环境保护“十二五”规划》，区域划分266.83km2范围，其中一类标准区域9块97.26km2，二类标准区域6块21.25km2，三类标准区域12块148.32km2，四类标准区域77条道路区间。道路交通主次干线及其两侧区域一定范围内划分为494威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书类功能区。两侧区域的界定为：临街建筑物以高于三层楼房以上（含三层）的建筑物为主，将第一排建筑物面向道路一侧的区域划分为4类标准适用区；临街建筑物以低于三层楼房建筑物为主，相邻区域如果为1类标准适用区，距离道路边线50m内为4类标准适用区，相邻区域如果为2类标准适用区，距离道路边线35m内为4类标准适用区。项目所在区为未标明区域，执行《声环境质量标准》（GB3096-2008）2类标准，包头市声环境质量功能区划分见图4.6-2。4.6.3包头市水环境功能区划（1）地表水功能区划包头市城区地表水按环境功能分别划为饮用水源保护区、农业用水区和混合区。饮用水源保护区分为一级保护区和二级保护区，一级保护区包括昆都仑水库取水口和黄河包头段的3个水源地共4个，二级保护区包括黄河包头段一级保护区以外部分、昆都仑水库除取水口其余的水域和库区周边陆域以及昆河上游至北气沟、白彦沟和昆河主河道三河交汇处的河道至两侧山脉的陆域以外部分，准保护区指昆都仑水库二级保护区上15-28km处固阳县境内的昆都仑河干流，及其主要支流的河道及两岸2km的纵深区域，昆都仑河巴彦淖尔市境内14.5km的主河道及其主要汇水支流河道及两岸1.5km纵深的区域。农业用水区包括东大渠、公益渠、公济渠、跃进渠、民生渠和民族团结渠；昆河下游、四道沙河、东河、西河由农业用水区和景观娱乐区改为景观区和混合区，南海子由渔业用水区改为按城市湿地公园保护。（2）地下水功能区划饮用水地下水源保护区划分为一级保护区、二级保护区和准保护区。重点保护集中供水式抽水井的水质，保护未被污染的地下水埋藏及补给区域。包头市城区水环境功能区划分情况见表4.6-1，包头市中心城区饮用水源保护规划见图2.8-3。表4.6-1包头市城区水环境功能区划分情况一览表水域功能功能区类型适用标准保护范围黄河干流包头段饮用水源一级保护区不得低于《地表水环境质量标准》（GB3838-2002）Ⅱ类标准，且补充项目和特定项目应满足该标准规定的限制要求。包钢水源地、画匠营子水源地、磴口水源地上游1000米+上下游取水口之间的距离+下游100米水域及相应的北岸纵深50米的陆域；画匠营子储水库及其周围50米以内的地区。94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书饮用水源二级保护区不得低于《地表水环境质量标准》（GB3838-2002）Ⅲ类标准，并保证流入一级保护区的水质满足一级保护区水质标准的要求。一级保护区上游边界至其上游2000米，和一级保护区下游边界至其下游200米的区间。昆都仑水库昆河上游饮用水源一级保护区不得低于《地表水环境质量标准》（GB3838-2002）Ⅱ类标准，且补充项目和特定项目应满足该标准规定的限制要求。按照以取水口为中心半径300米的扇形划定，陆域按水域以上200米划定。饮用水源二级保护区不得低于《地表水环境质量标准》（GB3838-2002）Ⅲ类标准，并保证流入一级保护区的水质满足一级保护区水质标准的要求。包括其余的水域和库区周边陆域以及昆河上游至北气沟、白彦沟和昆河主河道三河交汇处的河道至两侧山脉的陆域共计5.5平方公里的面积。饮用水源准保护区应保证流入二级保护区的水质满足二级保护区水质标准的要求二级保护区上15-28km处固阳县境内的昆都仑河干流，及其主要支流的河道及两岸2km的纵深的区域，昆都仑河巴彦淖尔市境内14.5km的主河道及其主要汇水支流河道及两岸1.5km纵深的区域。黄河灌渠农业用水区<地表水环境质量标准》（GB3838-2002）Ⅴ类东大渠、公益渠、公济渠、民生渠、跃进渠、民族团结渠包头段昆都仑河下游（北防洪沟至入黄口）景观区、混合区景观区适用《地表水环境质量标准》（GB3838-2002）Ⅴ类；混合区近期不做水质要求。京包、包兰铁路以北河段为景观区；京包、包兰铁路以南河段为混合区。四道沙河东河西河饮用地下水准保护区《地下水环境质量标准》（GB/T14848-93）Ⅲ类标准。丹拉公路以北沿大青山、乌拉山山前断裂带青、昆北部山前1000～2000米内的地区及相应的沟谷，东河区古城湾、磴口北部山前断裂带以北1000米地区及相应沟谷。二级保护区《地下水环境质量标准》（GB/T14848-93）Ⅲ类标准。山前冲洪积扇中上部，五分子－二分子－头分子－卜尔汗图－哈业脑包－龙银锁－赵家营子－武银福窑子－四道沙河村。一级保护区《地下水环境质量标准》（GB/T14848-93）Ⅲ类标准集中供水式抽水井为中心半径50米地域。4.7项目区域环境质量概况1、环境空气根据监测结果可知，现状监测期间各监测点位各监测因子小时浓度值和日均浓度值均未出现超标现象，项目区环境空气质量良好，94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书能够满足《环境空气质量标准》（GB3095-2012）中二级标准要求、《工业企业设计卫生标准》（TJ36-79）表1中“居住区大气中有害物质的最高允许浓度”标准以及河北省地方标准《环境空气质量非甲烷总烃限值》（DB13/1577-2012）。2、地下水根据现状监测结果可知，厂区周边的西边墙村溶解性总固体、硫酸盐、氯化物、硝酸盐氮出现超标现象，比亚迪厂址及羊山窑村监测项目均未出现超标现象。引起溶解性总固体超标的原因主要是农业面源污染所致，硫酸盐、氯化物、硝酸盐氮超标主要是地质构造的原因。3、声环境根据现状监测报告，项目厂界昼、夜间噪声值均满足《声环境质量标准》（GB3096-2008）中的2类区标准要求，项目所在地声环境质量良好。94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书5环境质量现状评价5.1大气环境质量现状与评价为了掌握该项目所在地区的大气环境现状，并为影响评价提供基础资料和数据，本次评价兴胜窑村SO2、NO2、PM10、TSP、非甲烷总烃监测数据引用本项目西北侧1340m处《包头市比亚迪矿用车有限公司比亚迪新能源特种车项目环境影响报告书》中委托包头市天禾环境检测有限责任公司对项目评价范围内环境空气质量现状进行监的监测数据，其余监测数据引用与本项目同一厂区的《内蒙古墨烯高新技术有限公司非金属矿精深加工生产石墨新材料系列产品项目环境影响报告书》中委托包头市天禾环境检测有限责任公司对项目评价范围内环境空气质量现状进行监的监测数据。根据《环境影响评价技术导则大气环境》中“7.3.3监测布点”，三级评价项目，若评价范围内已有例行监测点位，或评价范围内有近3年的监测资料，且其监测数据有效性符合本导则有关规定，并能满足项目评价要求的，可不再进行现状监测，否则，应设置2~4个监测点。包头市比亚迪矿用车有限公司比亚迪新能源特种车项目环境影响报告书中的相关监测数据出具时间为2015年6月，时间在3年之内。内蒙古墨烯高新技术有限公司非金属矿精深加工生产石墨新材料系列产品项目环境影响报告书中的相关监测数据出具时间为2016年7月。本项目位于包头市青山区包头装备制造产业园区新规划区，项目北侧隔B4路为北方装备厂，西侧为待开发空地，南侧为某消防设备厂，东侧隔A2路为待开发空地和某装备厂。产业园内地势平坦，气象条件基本一致。根据现场调查，相关监测数据有效性符合《环境影响评价技术导则大气环境》中规定，并能满足项目评价要求，可以引用。5.1.1监测点位大气监测点分别为分别为1#兴胜窑村、2#项目厂址、3#沙尔沁窑子村，监测点位置见表5.1-1及图5.1-1。表6.1-1大气质量现状监测布点位置表编号方位与距离名称功能区设置意义1#NW，135m兴胜窑村居民区上风向敏感点94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书2#——项目厂址工业区厂址附近本底值3#SE，1760m沙尔沁窑子村居民区下风向敏感点5.1.2监测项目监测项目为SO2、NO2、PM2.5、PM10、TSP、氯气、氯化氢、苯并芘、非甲烷总烃，其中SO2、NO2、氯气测日均值和小时值，PM2.5、PM10、TSP测日均值，苯并芘、非甲烷总烃、氯化氢测小时值。并同步观测气温、气压、风向、风速、云量等常规气象参数。5.1.3监测时间和频率引用的项目西北侧1340m处《包头市比亚迪矿用车有限公司比亚迪新能源特种车项目环境影响报告书》环境空气质量现状监测数据的监测时间为2015年6月8日至2015年6月14日（共连续监测7天有效数据）。引用的与本项目同一厂区《内蒙古墨烯高新技术有限公司非金属矿精深加工生产石墨新材料系列产品项目环境影响报告书》环境空气质量现状监测数据的监测时间监测时间为2016年7月16日至2016年7月22日（共连续监测7天有效数据）。SO2、NO2、PM2.5、PM10、TSP、氯气日均值每日至少有20个小时平均浓度值或采样时间。SO2、NO2、氯气、氯化氢、苯并芘、非甲烷总烃小时值每小时至少有45分钟的采样时间每天采样4次，具体时刻为：北京时间2:00,8:00,14:00,20:00。5.1.4采样及监测分析方法采样和分析方法按照国家环保局颁布的《环境监测技术规范》和《空气和废气监测分析方法》的有关要求和规定进行。各污染物分析方法见表5.1-2。表5.1-2监测分析方法一览表项目名称分析方法方法依据仪器设备及型号检出限mg/m3SO2甲醛吸收-副玫瑰苯胺分光光度法HJ482-2009可见分光光度计YQ-010小时：0.007mg/m3日均：0.004mg/m3NO2Saltzman法GB/T15435-1995可见分光光度计YQ-010小时：0.005mg/m3日均：0.003mg/m3氯气甲基橙分光光度法HJ/T30-1999可见分光光度计YQ-0100.03mg/m3氯化氢离子色谱法HJ549-2009离子色谱仪YQ-0210.003mg/m394威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书苯并芘高效液相色谱法GB/T15439-1995液相色谱仪YQ-0806×10-8mg/m3非甲烷总烃气相色谱法《空气和废气监测分析方法》（第四版）国家环保总局（2003）气相色谱仪YQ-0480.04mg/m3PM10重量法HJ618-2011全自动大气/颗粒物采样器YQ-0010.010mg/m3PM2.5重量法HJ618-2011中流量智能TSP采样器YQ-0200.010mg/m3TSP重量法GB/T15432-1995中流量智能TSP采样器YQ-0200.001mg/m35.1.5监测结果现状监测结果见表5.1-3～表5.1-5。表5.1-3监测期间采样现场同步气象观测条件日期时间气温（℃）气压（kPa）风速（m/s）风向总云量低云量2016-07-1602:0019.889.51.2E————08:0019.289.51.5E6314:0025.489.41.3SE5220:0023.289.51.4SE————2016-07-1702:0017.689.61.7S————08:0018.189.52.2S2014:0024.689.41.3S3120:0023.189.51.6E————2016-07-1802:0018.889.52.0SW————08:0020.489.51.2SW4114:0026.889.41.4S3020:0024.389.51.1S————2016-07-1902:0019.489.51.0SE————08:0021.289.51.4SE4214:0027.889.41.1S3020:0025.389.41.3S————2016-07-2002:0018.689.61.1SE————94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书08:0019.889.51.4SE6314:0025.489.41.2S5220:0022.889.50.8SE————2016-07-2102:0019.189.51.2E————08:0020.489.51.7E2014:0027.289.41.0NE3120:0025.189.41.3E————2016-07-2202:0020.389.51.8E————08:0021.289.52.2SE2014:0028.389.41.7SE2020:0026.589.51.4SE————表5.1-4各监测点监测因子小时值监测数据一览表单位：mg/m3监测日期监测点位采样时间监测项目二氧化硫小时值mg/m3二氧化氮小时值mg/m3氯气小时值mg/m3氯化氢小时值mg/m3苯并(a)芘小时值mg/m3非甲烷总烃mg/m32016-07-161#兴胜窑村02:00————未检出0.009未检出——08:00————未检出0.016未检出——14:00————未检出0.020未检出——20:00————未检出0.014未检出——2#项目厂址02:000.0430.042未检出0.021未检出0.3808:000.0190.055未检出0.019未检出0.7114:000.0260.031未检出0.014未检出0.5120:000.0350.0620.030.032未检出0.733#沙尔沁窑子村02:000.0290.048未检出0.008未检出0.6808:000.0510.044未检出0.010未检出0.7214:000.0130.058未检出0.016未检出0.7520:000.0420.050未检出0.014未检出0.402016-07-171#兴胜窑村02:00————未检出0.007未检出——08:00————未检出0.011未检出——14:00————未检出0.009未检出——20:00————未检出0.014未检出——02:000.0020.038未检出0.016未检出0.4294威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书2#项目厂址08:000.0470.056未检出0.021未检出0.6814:000.0250.048未检出0.014未检出0.6220:000.0390.066未检出0.026未检出0.533#沙尔沁窑子村02:000.0290.050未检出0.010未检出0.7008:000.0430.039未检出0.014未检出0.5114:000.0360.045未检出0.009未检出0.5820:000.0210.049未检出0.012未检出0.682016-07-181#兴胜窑村02:00————未检出0.008未检出——08:00————未检出0.009未检出——14:00————未检出0.006未检出——20:00————未检出0.012未检出——2#项目厂址02:000.0330.029未检出0.008未检出0.6408:000.0140.049未检出0.016未检出0.4614:000.0260.051未检出0.012未检出0.5520:000.0420.041未检出0.020未检出0.783#沙尔沁窑子村02:000.0490.044未检出0.007未检出0.5208:000.0220.049未检出0.012未检出0.7514:000.0310.028未检出0.010未检出0.5320:000.0120.036未检出0.014未检出0.702016-07-191#兴胜窑村02:00————未检出0.009未检出——08:00————未检出0.015未检出——14:00————未检出0.011未检出——20:00————未检出0.010未检出——2#项目厂址02:000.0160.054未检出0.018未检出0.4608:000.0310.043未检出0.024未检出0.5214:000.020.035未检出0.010未检出0.6220:000.0270.028未检出0.013未检出0.633#沙尔沁窑子村02:000.0250.047未检出0.010未检出0.4808:000.0410.035未检出0.016未检出0.5114:000.0180.029未检出0.008未检出0.5720:000.0340.051未检出0.013未检出0.702016-07-201#兴胜窑村02:00————未检出0.007未检出——08:00————未检出0.016未检出——14:00————未检出0.010未检出——94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书20:00————未检出0.012未检出——2#项目厂址02:000.0170.031未检出0.013未检出0.6808:000.0320.053未检出0.020未检出0.4214:000.0090.041未检出0.011未检出0.7520:000.0220.046未检出0.015未检出0.573#沙尔沁窑子村02:000.0400.042未检出0.009未检出0.8008:000.0570.034未检出0.014未检出0.6314:000.0240.057未检出0.008未检出0.6120:000.0090.044未检出0.010未检出0.532016-07-211#兴胜窑村02:00————未检出0.008未检出——08:00————未检出0.008未检出——14:00————未检出0.012未检出——20:00————未检出0.007未检出——2#项目厂址02:000.0200.052未检出0.014未检出0.7408:000.0130.037未检出0.021未检出0.6014:000.0410.044未检出0.011未检出0.3720:000.0280.055未检出0.013未检出0.563#沙尔沁窑子村02:000.0090.039未检出0.009未检出0.6408:000.0450.043未检出0.013未检出0.4514:000.0220.052未检出0.015未检出0.6020:000.0130.056未检出0.010未检出0.562016-07-221#兴胜窑村02:00————未检出0.010未检出——08:00————未检出0.014未检出——14:00————未检出0.008未检出——20:00————未检出0.013未检出——2#项目厂址02:000.0240.051未检出0.014未检出0.6708:000.0310.036未检出0.021未检出0.5114:000.0100.045未检出0.011未检出0.6320:000.0360.057未检出0.013未检出0.743#沙尔沁窑子村02:000.0490.033未检出0.009未检出0.4408:000.0240.056未检出0.012未检出0.6614:000.0330.044未检出0.008未检出0.6020:000.0280.039未检出0.011未检出0.51表5.1-5各监测点监测因子日均值监测数据一览表单位：mg/m394威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书监测日期监测点位监测项目二氧化硫日均值mg/m3二氧化氮日均值mg/m3氯气平均值mg/m3PM2.5日均值mg/m3PM10日均值mg/m3总悬浮颗粒物日均值mg/m32015-06-081#兴胜窑村————未检出——————2#项目厂址0.0350.046未检出0.0470.0960.1253#沙尔沁窑子村0.0300.047未检出0.0520.1020.1272015-06-091#兴胜窑村————未检出——————2#项目厂址0.0290.047未检出0.0400.0910.1313#沙尔沁窑子村0.0340.043未检出0.0420.0880.1372015-06-101#兴胜窑村————未检出——————2#项目厂址0.0310.041未检出0.0390.0890.1213#沙尔沁窑子村0.0260.038未检出0.0450.0930.1282015-06-111#兴胜窑村————未检出——————2#项目厂址0.0280.042未检出0.0500.1060.1253#沙尔沁窑子村0.0320.040未检出0.0410.0920.1272015-06-121#兴胜窑村————未检出——————2#项目厂址0.0270.042未检出0.0320.0710.1313#沙尔沁窑子村0.0320.045未检出0.0420.0880.1372015-06-131#兴胜窑村————未检出——————2#项目厂址0.0300.044未检出0.0440.0910.1303#沙尔沁窑子村0.0250.044未检出0.0490.1060.1362015-06-141#兴胜窑村————未检出——————2#项目厂址0.0290.041未检出0.0370.0820.1283#沙尔沁窑子村0.0360.039未检出0.0460.0940.137表5.1-61#兴胜窑村引用的监测数据统计一览表单位：mg/m394威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书监测点位监测因子小时值日均值小时浓度范围mg/m3单因子指数日均浓度范围mg/m3单因子指数兴胜窑村SO20.056~0.0800.112～0.160.041~0.0490.274～0.327NO20.007~0.0730.035～0.3650.033~0.0410.4125～0.5125PM10//0.054~0.0740.36～0.494PM2.5//0.041～0.060.547～0.8TSP//0.096~0.1370.32～0.457非甲烷总烃0.0~1.070～0.535//各监测点位监测结果均以《环境空气质量标准》（GB3095-2012）二级标准，进行评价、统计，详见表5.1-7。表5.1-7环境空气质量监测结果统计监测点位项目样品数小时浓度范围mg/m3日均浓度范围mg/m3小时日均1#兴胜窑村SO22870.056~0.0800.041~0.049NO22870.007~0.0730.033~0.041PM2.5/7/0.041～0.06PM10/7/0.054~0.074TSP/7/0.096~0.137非甲烷总烃28/0.0~1.07/氯气287未检出未检出氯化氢28/0.006~0.020/苯并芘28/未检出/2#项目厂址SO22870.002~0.0470.027~0.035NO22870.028~0.0660.041~0.047PM2.5/7/0.032~0.050PM10/7/0.071~0.106TSP/7/0.121~0.131非甲烷总烃28/0.37~0.78/氯气2870.0~0.03未检出氯化氢28/0.007~0.032/苯并芘28/未检出/3#SO22870.009~0.0570.025~0.03694威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书沙尔沁窑子村NO22870.028~0.0580.038~0.047PM2.5/7/0.041~0.052PM10/7/0.088~0.106TSP/7/0.127~0.137非甲烷总烃28/0.40~0.80/氯气287未检出未检出氯化氢28/0.007~0.016/苯并芘28/未检出/注：“未检出”按检出限一半计。5.1.6评价方法采用单因子指数法进行评价，公式如下：式中：—i指标j测点指数；—i指标j测点监测值，mg/m3；—i指标二级标准值，mg/m3。Pi≤1，表明该项污染物浓度达到相应标准；Pi>1，表明该项污染物浓度超过相应标准。5.1.7监测结果评价评价区各监测点各污染因子的评价指数详见表5.1-8。表5.1-8各监测点评价因子的单因子指数评价结果一览表项目1#2#3#SO2小时浓度超标率%000最大单因子指数0.0160.0940.114日均浓度超标率%000最大单因子指数0.330.2330.24NO2小时浓度超标率%000最大单因子指数0.3650.330.29日均浓度超标率%000最大单因子指数0.51250.58750.5875PM2.5日均浓度超标率%000最大单因子指数0.80.670.6994威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书PM10日均浓度超标率%000最大单因子指数0.4930.710.71TSP日均浓度超标率%000最大单因子指数0.4570.4370.457非甲烷总烃小时浓度超标率%000最大单因子指数0.5350.390.4氯气小时浓度超标率%000最大单因子指数00.30日均浓度超标率%000最大单因子指数000氯化氢小时浓度超标率%000最大单因子指数0.40.640.32苯并芘小时浓度超标率%000最大单因子指数000由表5.1-4可以看出，评价区域环境空气现状为：现状监测期间各监测点位各监测因子小时浓度值和日均浓度值均未出现超标现象，项目区环境空气质量良好，能够满足《环境空气质量标准》（GB3095-2012）中二级标准要求、《工业企业设计卫生标准》（TJ36-79）表1中“居住区大气中有害物质的最高允许浓度”标准以及河北省地方标准《环境空气质量非甲烷总烃限值》（DB13/1577-2012）。5.2地下水环境质量现状与评价5.2.1监测点位为了掌握调查评价区的地下水水质现状，根据评价区内地下水流场特征及污染物来源与分布和迁移的主要方向布设地下水监测点，由于本项目与包头市比亚迪矿用车有限公司比亚迪新能源特种车项目位于同一园区，相距1.34km，故本项目引用《包头市比亚迪矿用车有限公司比亚迪新能源特种车项目环境影响报告书》中委托包头市天禾环境检测有限责任公司进行监测的地下水监测数据，监测点位置见表5.2.1和图5.1-1。表5.2-1地下水现状监测布点一览表编号方位与距离名称设置意义1#西边墙村NW，2750m地下水流向上游2#包头市比亚迪矿用车有限公司NW，1340m厂址附近本底值94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书3#羊山窑村SW，3600m地下水流向下游5.2.2监测项目监测指标按照《地下水质量标准》（GB/T14848-93）执行，地下水现状监测项目包括：pH、总硬度、溶解性总固体、硫酸盐、氯化物、氟化物、高锰酸盐指数、硝酸盐氮、亚硝酸盐氮、氨氮、六价铬和总大肠菌群共12项。5.2.3监测频次监测1天（2015年6月15日），每天监测一次。5.2.4采样和监测分析方法采样及分析方法按《环境监测技术规范》及《水和废水监测分析方法》（第四版增补版）的有关规定及要求进行；各污染物分析方法见表5.2-2。表5.2-2监测分析方法一览表序号项目分析方法来源1PH(无量纲)玻璃电极法GB/T6920—862氨氮纳氏试剂分光光度法HJ535—20093总硬度EDTA滴定法GB/T7477—874溶解性总固体重量法《水和废水监测分析方法》第四版5硫酸盐铬酸钡分光光度法《水和废水监测分析方法》第四版6氟化物离子选择电极法GB7484—877氯化物硝酸银滴定法GB11896—898高锰酸钾指数酸性高锰酸钾法GB11892—899硝酸盐氮紫外分光光度法HJ/T346—200710亚硝酸盐氮N-（1-萘基）-乙二胺光度法GB7493—8711六价铬二苯碳酰二肼分光光度法GB7467-8712总大肠菌群（个/升）多管发酵法《水和废水监测分析方法》第四版5.2.5监测结果评价采用单因子污染指数法评价，评价标准选用《地下水质量标准》（GB/T14848-1993）中的Ⅲ类标准为评价标准，以地下水实测值和评价标准相比，计算各项污染物的污染指数。监测结果见表5.2-3；评价结果见表5.2-4。各监测水井的水深约10～50m，均是潜水井。表5.2-3地下水监测结果单位：mg/l94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书采样点监测项目西边墙村比亚迪厂址羊山窑村PH(无量纲)7.918.087.92氨氮0.025L0.025L0.025L总硬度319108199溶解性总固体2.85×103288271硫酸盐89245.748.1氟化物0.610.710.52氯化物1.30×10336.426.0高锰酸钾指数1.30.40.8硝酸盐氮29.255.135.37亚硝酸盐氮0.003L0.003L0.003L六价铬0.0140.004L0.004L总大肠菌群（个/升）33＜3表5.2-4地下水评价结果采样地点监测项目西边墙村比亚迪厂址羊山窑村评价标准PH(无量纲)0.9310.9510.9326.5-8.5氨氮未检出未检出未检出≤0.2总硬度0.7090.240.443≤450溶解性总固体2.850.2880.271≤1000硫酸盐3.5680.18280.1924≤250氟化物0.610.710.52≤1.0氯化物5.20.14560.104≤250高锰酸钾指数0.4340.1340.267≤3.0硝酸盐氮1.46250.25650.2685≤20亚硝酸盐氮未检出未检出未检出≤0.02六价铬0.28未检出未检出≤0.05总大肠菌群（个/升）11＜1≤3.0由监测结果可知：西边墙村溶解性总固体、硫酸盐、氯化物、硝酸盐氮出现超标现象，比亚迪厂址及羊山窑村监测项目均未出现超标现象。引起溶解性总固体超标的原因主要是农业面源污染所致，硫酸盐、氯化物、硝酸盐氮超标主要是地质构造的原因。5.3声环境质量现状与评价5.3.1现状监测点位为了解项目周围声环境质量现状，项目引用《内蒙古墨烯高新技术有限公司非金属矿精深加工生产石墨新材料系列产品项目环境影响报告书》中委托安徽京诚检测技术有限公司进行的噪声监测数据，监测点位见项目平面布置图6.1-1。94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书5.3.2现状评价（1）评价标准评价标准采用《声环境质量标准》（GB3096-2008）中2类标准，即昼间60dB(A)，夜间50dB(A)。（2）评价方法评价方法采用环境噪声监测数据统计的等效连续A声级Leq与所执行的环境标准相比较，确定项目所在区域声环境质量的好坏，为今后项目建设营运过程中对声环境质量的影响分析提供依据。（3）监测时间和频率监测时间选择昼间（6:00—22:00）和夜间（22:00—6:00）两个时段，连续监测1天（2016年7月17日），每次测量1分钟的联系等效A声级。5.3.3现状评价结果本次只对连续等效A声级（Laeq）进行评价。表5.3-1噪声现状评价结果单位：dB（A）监测时间监测点位昼间夜间现状值标准值超标值达标情况现状值标准值超标值达标情况2016.7.171#东厂界43.960-16.1达标38.650-11.4达标2#南厂界42.360-17.4达标36.750-13.3达标3#西厂界41.160-18.9达标36.450-13.6达标4#北厂界51.260-8.8达标42.850-7.2达标由上表可见，各厂界昼夜间噪声值均满足《声环境质量标准》（GB3096-2008）中2类区标准要求。项目所在区域声环境质量基本良好。94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书6环境影响预测与评价6.1环境空气影响预测与评价6.1.1地面气象历史资料6.1.1.1资料来源包头市气象站（区站号53446）位于东经109°51ʹ，北纬40°40ʹ。通过气象站与厂址的地理条件分析，认为该气象站与本工程所在地的地形、地貌相似，符合环评导则中大气环境影响评价引用气象站资料要求条件。6.1.1.2气候特征包头市气象站地面观测站地处内蒙古包头市青山区康乐小区（市区），地理坐标为40º40′N，109º51′E，观测场拔海高度1067.2米。该地属于中温带大陆性气候区。由于其地理位置及特殊的地理环境使得该地的气候特征主要表现为：冬季寒冷、雨雪较少，春季干旱风大，夏季炎热、降水偏少且相对集中，秋季气温剧降。近三十年（1986—2015年）的气象资料显示：该地区年平均气温为7.7℃，极端最高气温为39.9℃，极端最低气温为-27.9℃；年平均气压为895.9hPa；年平均相对湿度为51%；年降水量为301.1mm；年蒸发量为2125.8mm；年平均风速为2.0m/s；该地区年主导风向为NNW风，出现频率为12.4%，NW风的出现频率也较高，为10.0%，静风的年出现频率为20.6%。全年以WNW方向的风平均风速最大，为3.0m/s。6.1.1.3地面气象要素表6.1-1为包头市气象站近三十年（1986～2015年）各气象要素的统计表。包头市年平均气温为7.7℃，极端最高气温为39.9℃，极端最低气温为-27.9℃；年平均气压为895.9hPa；年平均相对湿度为51%；年降水量为301.1mm；年蒸发量为2125.8mm；年平均风速为2.0m/s；年最大风速为21.3m/s,最大风速对应风向为NW；年日照时数2885.8h；年最大冻土深度为154cm，年最大积雪深度为10cm，年扬沙日数17.5天，年沙尘暴日数为3.2天，年雷暴日数28.1天，年冰雹日数2.0天。表6.1-1包头市气象站近30年气象要素特征表（1986—2015年）项目数值项目数值年平均气温7.7℃年平均降水量301.1mm94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书年极端最高气温39.9℃年极端最高降水量465.2mm年极端最低气温-27.9℃年最大风速，风向21.3m/s,NW年平均气压895.9hPa年最大冻土深度154cm年平均相对湿度51%年最大积雪深度10cm年平均水汽压6.6hPa年沙尘暴日数3.2天年平均蒸发量2125.8mm年扬沙日数17.5天年平均风速2.0m/s年雷暴日数28.1天年日照时数2885.8h年冰雹日数2.0天注：年平均蒸发量为1986—2015年30年平均值。（1）地面气温的变化特征表7.1-2为包头市气象站近30年各月平均气温的统计值，图7.1-1为包头市近30年逐月平均气温变化曲线，由图、表可知，包头市近30年的年平均气温为7.7℃，全年最冷月为一月份，平均气温为-10.6℃，最热月出现在七月份，平均气温为23.7℃。表6.1-2包头市气象站近30年(1986—2015年)各月、年平均气温数值℃月（年）123456789101112年平均气温-10.6-5.91.410.117.121.923.721.215.57.8-1.4-8.67.7图6.1-1包头市气象站近30年(1986—2015年)各月、年平均气温变化曲线（2）地面风向、风速的统计特征地面风向、风速的统计分析是污染气象中最基本的方面，其风况不但受季节变化的制约，而且还明显地受地形及地表状况的影响。虽然其风况具有较大的年际变化，但仍然具有较好的统计特征。包头市气象站地处内蒙古中部，该地地面风的变化规律：春季由于冷暖气团交绥，气旋活动频繁，地表覆盖度较差，故多风沙天气；夏季由于降水相对集中，当锋面过境可伴有雷雨和大风天气，瞬时风速较大；秋季虽为冷暖气团的交替时期，但此时气团活动远不如春季活动频繁，因此风沙天气较少；冬季常处于稳定的大气层结，风速较小。94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书①地面风向的基本特征由包头市气象站1986—2015年近三十年的地面平均风向频率及各风向下平均风速统计（见表7.1-3）可知，该地区年主导风向为NNW风，出现频率为12.4%，NW风的出现频率也较高，为10.0%，静风的年出现频率为20.6%。全年以WNW方向的风平均风速最大，为3.0m/s；NW方向和NNW方向的风平均风速也较大，均为2.8m/s。包头市全年风向频率玫瑰图见图6.1-2，包头市全年风速玫瑰图见图6.1-3。表6.1-3近30年（1986—2015年）地面风向频率及各风向下平均风速统计表风向NNNENEENEEESESESSESSSWSWWSWWWNWNWNNWC风向频率（%）8.92.71.81.35.66.15.73.63.63.03.92.84.04.310.012.420.6平均风速(m/s)2.52.41.91.71.72.22.22.42.12.22.32.72.53.02.82.8/图6.1-2近30年全年风向频率玫瑰图图6.1-3近30年全年风速玫瑰图②地面风速变化从包头市气象站近30年平均风速的统计（见表6.1-4）可以看出：该地区年平均风速为2.0m/s。全年以春季风速最大（如四月份风速为2.6m/s），平均风速最小出现在冬季（如十二月份，平均风速为1.7m/s）；风速的年较差为0.9m/s（逐月平均风速变化曲线见图6.1-4）。表6.1-4包头市气象站近30年（1986—2015年）各月、年平均风速数值m/s月（年）123456789101112年平均风速1.82.02.32.62.52.22.01.81.81.81.81.72.094威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书图6.1-4包头市近30年（1986—2015年）逐月平均风速变化曲线③地面风速的日变化表6.1-5包头市气象站各季平均风速日变化统计表m/s小时风速01234567891011春季1.11.11.01.11.11.00.91.01.21.61.92.0夏季0.80.70.70.80.80.80.80.91.11.31.61.8秋季0.70.80.80.80.80.80.80.90.91.01.31.5冬季1.01.01.11.10.91.00.90.90.91.01.21.4小时风速121314151617181920212223春季2.12.32.32.52.42.32.11.71.41.21.21.1夏季1.92.02.02.12.12.01.91.71.20.90.80.8秋季1.71.81.81.81.81.41.20.90.80.70.70.7冬季1.71.81.81.81.91.51.31.01.01.01.11.094威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书图6.1-5包头市各季平均风速的日变化曲线图表6.1-5为包头市各季平均风速日变化统计表，图7.1-5为包头市各季平均风速的日变化曲线。平均风速的日变化统计结果显示：无论哪个季节平均风速均以夜间至凌晨较小，日出后随太阳高度角的增加，风速明显增大，14～16时达到一日中的最大值，此后随太阳高度角的降低平均风速逐渐减小，到夜间至凌晨达到最小。④地面风频的月变化94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书表6.1-6包头市近30年（1986—2015年）各月风向频率统计表风向风频(%)NNNENEENEEESESESSESSSWSWWSWWWNWNWNNWC一月9.52.51.20.62.32.32.72.32.92.93.92.43.24.513.017.726.2二月11.02.51.71.33.43.93.92.52.72.83.02.23.75.512.018.120.8三月9.43.61.51.54.26.63.73.23.32.43.53.55.55.510.015.816.6四月9.33.42.21.55.05.84.83.33.43.14.94.26.65.210.112.116.8五月10.53.32.41.75.86.55.93.44.13.34.84.44.84.710.010.313.6六月7.53.02.51.96.97.78.74.96.14.04.83.43.93.38.79.514.5七月6.12.02.22.18.710.910.76.65.03.93.42.33.02.67.28.114.9八月6.92.21.92.110.011.49.15.34.33.03.72.41.92.55.88.718.5九月8.92.52.91.88.57.16.73.93.82.84.22.52.62.97.810.122.3十月9.92.72.01.55.24.14.62.72.92.54.12.43.74.29.811.326.5十一月9.42.41.11.03.83.23.72.32.42.63.53.13.75.012.114.228.2十二月8.82.21.30.92.82.93.12.42.32.43.32.13.45.212.816.228.6表6.1-6为包头市近30年（1986—2015年）各月风向频率统计表，图7.1-6为包头市近30年（1986—2015年）各月风向频率玫瑰图。由图表可知：包头市一月份主导风向为NNW风，出现频率为17.7%，次主导风向为NW风，出现频率为13.0%；二月份主导风向为NNW风，出现频率为18.1%，次主导风向为NW风，出现频率为12.0%；三月份主导风向为NNW风，出现频率均为15.8%，四月份主导风向为NNW风，出现频率为12.1%，五月份主导风向为NNW风，出现频率为10.3%，六月份主导风向为NNW风，出现频率均为9.5%，七月份主导风向为ESE风，出现频率为10.9%，八月份主导风向为ESE风，出现频率为11.4%，九月份主导风向为NNW风，出现频率为10.1%，十月份主导风向为NNW风，出现频率为11.3%，十一月份主导风向为NNW风，出现频率为14.2%，十二月份主导风向为NNW风，出现频率为16.2%。由此可见：包头地区7月份和8月份主导风向均为ESE风，出现频率分别为10.9%和11.4%；其它各月主导风向均为NNW风，各月主导风向的出现频率在10.1%～18.1%之间。94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书图6.1-6包头市近30年（1986—2015年）各月风向频率玫瑰图⑤地面风频的季变化94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书风向风频(%)NNNENEENEEESESESSESSSWSWWSWWWNWNWNNWC春季9.73.42.01.65.06.34.83.33.62.94.44.05.65.110.112.715.7夏季6.82.42.22.08.610.09.55.65.23.64.02.72.92.87.28.816.0秋季9.42.52.01.45.84.85.03.03.02.73.92.63.34.09.911.925.6冬季9.82.41.40.92.83.03.22.42.62.73.42.23.45.112.617.325.2全年8.92.71.81.35.66.15.73.63.63.03.92.84.04.310.012.420.6表7.1-7包头市近30年（1986—2015年）各季风向频率统计表在表7.1-7中统计了包头市近30年（1986—2015年）各季的风向频率，图7.1-7为包头市近30年（1986—2015年）各季及全年风向频率玫瑰图。包头市地区春季主导风向为NNW风，出现频率为12.7%，次主导风向为NW风，出现频率均为10.1%，静风在春季的出现频率为15.7%；包头市地区夏季主导风向为ESE风，出现频率为10.0%，次主导风向为SE风，出现频率为9.5%，静风在夏季的出现频率为16.0%；包头市地区秋季主导风向为NNW风，出现频率为11.9%，次主导风向为NW风，出现频率均为9.9%，静风在秋季的出现频率为25.6%；包头市地区冬季主导风向为NNW风，出现频率为17.3%，次主导风向为NW风，出现频率为12.6%，静风在冬季的出现频率为25.2%；包头市地区全年主导风向为NNW风，出现频率为12.4%，NW风的出现频率也较高，为10.0%，静风的年出现频率为20.6%94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书94威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书图6.1-7包头市近30年（1986—2015年）各季及全年风向频率玫瑰图6.1.2大气环境影响预测与评价6.1.2.1预测因子的确定预测因子：根据产污分析，本项目有组织排放源选取颗粒物、沥青烟、苯并芘、非甲烷总烃、SO2、NOx为评价等级判定因子；由于本项目储运工程均依托关联公司，故不考虑无组织排放。预测内容：有组织排放源预测因子的下风向浓度值及占标率。6.1.2.2预测模式的选取本环评采用《环境影响评价技术导则-大气环境》（HJ2.2-2008）推荐模式-SCREEN3。估算模式SCREEN3是一个单源高斯烟羽模式，可计算点源、火炬源、面源和体源的最大地面浓度以及下洗和岸边熏烟等特殊条件下的最大地面浓度。估算模式中嵌入了多种预设的气象组合条件，包括一些最不利的气象条件，在某个地区有可能发生，也有可能没有此种不利气象条件。所以经估算模式计算出的是某一污染源对环境空气质量的最大影响程度和影响范围的保守的计算结果。6.1.2.3模式中参数的选取项目营运期产生的部分污染物将通过排气筒有组织排放，可做点源处理；部分污染物将以面源无组织方式排放。项目污染物源强和模式中参数见表7.1-8。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书表6.1-8大气环境影响预测参数统计表编号污染源污染物污染源参数废气排放量(Nm3/h)评价因子源强（kg/h）排放方式高度(m)出口直径或面源尺寸(m)出口温度（℃）1#高纯石墨生产系统除杂筛分排气筒炭黑尘150.525100000.1525有组织2#包装排气筒炭黑尘150.52580000.014有组织3#内串炉排气筒氯气251.025160000.102（包含被依托项目0.044）有组织4#锂离子电池负极材料生产系统粉碎分级排气筒颗粒物150.525120000.18有组织5#除杂筛分排气筒炭黑尘150.525100000.072有组织6#包装排气筒炭黑尘150.54550000.0063有组织7#沥青包裹排气筒烟粉尘沥青烟150.58580000.00020.003有组织8#炭化、石墨化排气筒烟粉尘沥青烟苯并芘非甲烷总烃150.58580000.000620.000792.4×10-70.0506有组织9#高纯石墨生产系统生产车间粉尘839×108m25/0.122无组织10#锂离子电池负极材料生产系统生产车间粉尘845×108m25/0.057无组织6.1.2.4大气预测结果分析估算模式计算结果表见表6.1-9至6.1-12。1、有组织废气污染源排放情况：经估算模式计算，项目有组织源强估算结果见表6.1-9。表6.1-9粉尘排气筒主要污染因子估算结果一览表序号距离(m)H4粉碎分级粉尘浓度(mg/m3)P(%)11000.0040910.4545622000.0037410.4156733000.0030990.3443344000.0026220.29133210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书55000.0028020.3113366000.0027160.3017877000.0025250.2805688000.0023080.2564499000.0020990.233221010000.0019080.2121111000.0017390.193221212000.001590.176671313000.001460.162221414000.0013460.149561515000.0012460.138441616000.0011580.128671717000.0010810.120111818000.0010110.112331919000.00094950.10552020000.0008940.099332121000.00084410.0937922最大落地浓度点0.0040910.45456100m表6.1-10炭黑尘排气筒主要污染因子估算结果一览表序号距离(m)高纯石墨生产系统锂离子电池负极材料生产系统H1筛分除杂炭黑尘H2包装炭黑尘H5筛分除杂炭黑尘H6包装炭黑尘浓度(mg/m3)P(%)浓度(mg/m3)P(%)浓度(mg/m3)P(%)浓度(mg/m3)P(%)11000.0034660.385110.00031820.035360.0016360.181780.00014320.0159122000.0031690.352110.00029090.032320.0014960.166220.00013090.0145433000.0026260.291780.0002410.026780.001240.137780.00010850.0120644000.0022210.246780.00020390.022660.0010490.116569.18E-050.010255000.0023740.263780.00021790.024210.0011210.124569.81E-050.0109210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书66000.0023010.255670.00021130.023480.0010870.120789.51E-050.0105777000.0021390.237670.00019640.021820.001010.112228.84E-050.0098288000.0019560.217330.00017950.019940.00092340.10268.08E-050.0089899000.0017780.197560.00016320.018130.00083950.093287.34E-050.008161010000.0016160.179560.00014840.016490.00076310.084796.68E-050.007421111000.0014730.163670.00013520.015020.00069540.077276.08E-050.006761212000.0013470.149670.00012370.013740.0006360.070675.56E-050.006181313000.0012370.137440.00011360.012620.0005840.064895.11E-050.005681414000.0011410.126780.00010470.011630.00053850.059834.71E-050.005231515000.0010560.117339.70E-050.010784.99E-040.05544.36E-050.004841616000.00098150.109069.01E-050.010014.63E-040.051494.06E-050.004511717000.00091550.101728.40E-050.009334.32E-040.048023.78E-050.00421818000.00085680.09527.87E-050.008744.05E-040.044943.54E-050.003931919000.00080440.089387.38E-050.00823.80E-040.04223.32E-050.003692020000.00075740.084166.95E-050.007723.58E-040.039733.13E-050.003482125000.00071510.079466.56E-050.007293.38E-040.037512.95E-050.0032822最大落地浓度点0.0034660.385110.0003120.03560.0016360.181780.00014320.01591100m100m100m100m210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书表6.1-11沥青包裹废气排气筒主要污染因子估算结果一览表序号距离(m)H7沥青包裹废气炭黑尘沥青烟浓度(mg/m3)P(%)浓度(mg/m3)P(%)11004.50E-060.00056.82E-050.0075822004.20E-060.000476.23E-050.0069233003.40E-060.000385.16E-050.0057344002.90E-060.000324.37E-050.0048655003.10E-060.000344.67E-050.0051966003.00E-060.000334.53E-050.0050377002.80E-060.000314.21E-050.0046888002.60E-060.000293.85E-050.0042899002.30E-060.000263.50E-050.003891010002.10E-060.000233.18E-050.003531111001.90E-060.000212.90E-050.003221212001.80E-060.00022.65E-050.002941313001.60E-060.000182.43E-050.00271414001.50E-060.000172.24E-050.002491515001.40E-060.000162.08E-050.002311616001.30E-060.000141.93E-050.002141717001.20E-060.000131.80E-050.002210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书1818001.10E-060.000121.69E-050.001881919001.10E-060.000121.58E-050.001762020001.00E-060.000111.49E-050.001662125009.00E-070.00011.41E-050.0015722最大落地浓度点4.50E-060.00056.82E-050.00758100m100m表6.1-12炭化、石墨化废气、内串炉废气排气筒主要污染因子估算结果一览表序号距离(m)H8炭化、石墨化废气烟粉尘沥青烟苯并芘非甲烷总烃浓度(mg/m3)P(%)浓度(mg/m3)P(%)浓度(mg/m3)P(%)浓度(mg/m3)P(%)11001.41E-050.001571.80E-050.0020.00E+0001.15E-030.057522001.29E-050.001431.64E-050.001820.00E+0001.05E-030.052633001.07E-050.001191.36E-050.001510.00E+0008.71E-040.0435644009.00E-060.0011.15E-050.001280.00E+0007.37E-040.0368555009.70E-060.001081.23E-050.001370.00E+0007.88E-040.0393866009.40E-060.001041.19E-050.001320.00E+0007.64E-040.0381877008.70E-060.000971.11E-050.001230.00E+0007.10E-040.035588008.00E-060.000891.01E-050.001120.00E+0006.49E-040.0324499007.20E-060.00089.20E-060.001020.00E+0005.90E-040.02951010006.60E-060.000738.40E-060.000930.00E+0005.36E-040.02682210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书1111006.00E-060.000677.60E-060.000840.00E+0004.89E-040.024441212005.50E-060.000617.00E-060.000780.00E+0004.47E-040.022351313005.00E-060.000566.40E-060.000710.00E+0004.11E-040.020521414004.60E-060.000515.90E-060.000660.00E+0003.79E-040.018921515004.30E-060.000485.50E-060.000610.00E+0003.50E-040.017521616004.00E-060.000445.10E-060.000570.00E+0003.26E-040.016281717003.70E-060.000414.70E-060.000520.00E+0003.04E-040.015191818003.50E-060.000394.40E-060.000490.00E+0002.84E-040.014221919003.30E-060.000374.20E-060.000470.00E+0002.67E-040.013342020003.10E-060.000343.90E-060.000430.00E+0002.51E-040.012562125002.90E-060.000323.70E-060.000410.00E+0002.37E-040.0118622最大落地浓度点1.41E-050.001571.80E-050.0020.00E+0001.15E-030.0575100m表6.1-13含氯废气排气筒主要污染因子估算结果一览表序号距离(m)H3厂区含氯废气氯气浓度(mg/m3)P(%)11000.0002450.2422000.0007480.7533000.0007440.74210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书44000.0007140.7155000.0007670.7766000.0007250.7377000.0006520.6588000.0005930.5999000.0006110.611010000.0006080.611111000.0005860.591212000.000560.561313000.0005330.531414000.0005060.511515000.0004790.481616000.0004540.451717000.0004310.431818000.0004220.421919000.0004130.412020000.0004030.42125000.0003920.3922最大落地浓度点0.0007820.78229m210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书由估算模式计算结果可知：点源1#（除杂筛分除尘器排气筒）颗粒物下风向最大地面浓度Ci为0.003466mg/m3，最大落地浓度出现距离为排气筒下风向100m，最大占标率为0.38511%。点源2#（包装工序除尘器排气筒）颗粒物下风向最大地面浓度Ci为0.0003182mg/m3，最大落地浓度出现距离为排气筒下风向100m，最大占标率为0.03536%。点源3#（厂区含氯废气排气筒）氯气下风向最大地面浓度Ci为0.000782mg/m3，最大落地浓度出现距离为排气筒下风向229m，最大占标率分别为0.78%。点源4#（粉碎分级除尘器排气筒）颗粒物下风向最大地面浓度Ci为0.004091mg/m3，最大落地浓度出现距离为排气筒下风向100m，最大占标率为0.45456%；点源5#（除杂筛分除尘器排气筒）颗粒物下风向最大地面浓度Ci为0.001636mg/m3，最大落地浓度出现距离为排气筒下风向100m，最大占标率为0.18178%；点源6#（除杂筛分除尘器排气筒）颗粒物下风向最大地面浓度Ci为0.0001432mg/m3，最大落地浓度出现距离为排气筒下风向100m，最大占标率为0.01591%；点源7#（沥青包裹排气筒）颗粒物下风向最大地面浓度Ci为4.50E-06mg/m3，最大落地浓度出现距离为排气筒下风向100m，最大占标率为0.0005%；沥青烟下风向最大地面浓度Ci为6.82E-05mg/m3，最大落地浓度出现距离为排气筒下风向100m，最大占标率为0.00758%。点源8#（碳化石墨化排气筒）颗粒物下风向最大地面浓度Ci为1.41E-05mg/m3，最大落地浓度出现距离为排气筒下风向100m，最大占标率为0.00157%；沥青烟下风向最大地面浓度Ci为1.80E-05mg/m3，最大落地浓度出现距离为排气筒下风向100m，最大占标率为0.002%；苯并芘下风向最大地面浓度Ci为0mg/m3，最大落地浓度出现距离为排气筒下风向0m，最大占标率为0%；非甲烷总烃风向最大地面浓度Ci为1.15E-03mg/m3，最大落地浓度出现距离为排气筒下风向100m，最大占标率为0.0575%。2、无组织废气污染源排放情况：经估算模式计算，项目无组织源强估算结果见表6.1-10。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书表6.1-14装置区无组织排主要污染因子估算结果一览表序号算法距离(m)高纯石墨生产车间无组织粉尘锂离子电池负极材料生产车间无组织粉尘浓度(mg/m3)P(%)浓度(mg/m3)P(%)1简单地形100.056176.241110.026242.915562简单地形1000.028553.172220.013341.482223简单地形2000.015451.716670.0072170.801894简单地形3000.0097181.079780.004540.504445简单地形4000.0067630.751440.003160.351116简单地形5000.0050350.559440.0023530.261447简单地形6000.0039370.437440.0018390.204338简单地形7000.0031890.354330.001490.165569简单地形8000.0026520.294670.0012390.1376710简单地形9000.0022540.250440.0010530.11711简单地形10000.0019480.216440.00091030.1011412简单地形11000.0017090.189890.00079840.0887113简单地形12000.0015170.168560.00070860.0827314简单地形13000.001360.151110.00063530.0705915简单地形14000.0012290.136560.00057440.0638216简单地形15000.001120.124440.00052330.0581417简单地形16000.0010270.114110.00047970.053318简单地形17000.00094670.105190.00044230.0491419简单地形18000.00087720.097470.00040980.0455320简单地形19000.00081630.09070.00038140.0423821简单地形20000.00076270.084740.00035640.039622简单地形25000.00071520.079470.00033420.0371323最大值0.059976.66330.028023.1133324最大浓度距离5555由上表看出，无组织排放废气中高纯石墨生产车间无组织粉尘的最大占标率6.6633%＜10%，距离污染源中心点55m；锂离子电池负极材料生产车间无组织粉尘的最大占标率3.11333%＜10%，距离污染源中心点55m；综上分析，项目外排废气中高纯石墨生产车间无组织粉尘的占标率最大，为6.6633%＜10%。根据《环境影响评价技术导则——大气环境》（HJ2.2——2008）中对大气环境评价等级的确定，本项目大气环境评价等级定为三级，大气环境评价范围定为半径为2.210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书5km的圆形区域。3、非正常排放浓度预测与评价经估算模式计算，项目非正常工况下污染物排放情况见表6.1-16。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书表6.1-16非正常工况下排气筒主要污染因子估算结果一览表序号距离(m)H8锂离子电池负极材料生产系统炭化、石墨化废气苯并芘沥青烟非甲烷总烃烟粉尘浓度(mg/m3)P(%)浓度(mg/m3)P(%)浓度(mg/m3)P(%)浓度(mg/m3)P(%)11004.00E-070.000538.18E-040.09095.75E-022.87451.16E-030.1287822003.00E-070.00047.48E-040.083125.26E-022.6291.06E-030.1177833003.00E-070.00046.20E-040.068874.36E-022.1788.78E-040.0975744002.00E-070.000275.24E-040.058263.69E-021.84257.43E-040.0825355002.00E-070.000275.60E-040.062263.94E-021.9697.94E-040.088266002.00E-070.000275.43E-040.060373.82E-021.9097.70E-040.0855177002.00E-070.000275.05E-040.056113.55E-021.77457.16E-040.079588002.00E-070.000274.62E-040.05133.25E-021.62256.54E-040.0726799002.00E-070.000274.20E-040.046632.95E-021.4755.95E-040.066071010002.00E-070.000273.82E-040.04242.68E-021.3415.41E-040.060071111002.00E-070.000273.48E-040.038632.44E-021.2224.93E-040.054731212001.00E-070.000133.18E-040.035332.24E-021.11754.51E-040.050061313001.00E-070.000132.92E-040.032442.05E-021.0264.14E-040.045971414001.00E-070.000132.69E-040.029921.89E-020.9463.82E-040.042391515001.00E-070.000132.49E-040.02771.75E-020.8763.53E-040.039241616001.00E-070.000132.32E-040.025741.63E-020.8143.28E-040.036471717001.00E-070.000132.16E-040.024011.52E-020.75953.06E-040.03402210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书1818001.00E-070.000132.02E-040.022481.42E-020.71052.87E-040.031831919001.00E-070.000131.90E-040.02111.34E-020.66752.69E-040.029892020001.00E-070.000131.79E-040.019871.26E-020.62852.53E-040.028142125001.00E-070.000131.69E-040.018761.19E-020.5932.39E-040.0265822最大落地浓度点4.00E-070.000538.18E-040.09095.75E-022.87451.16E-030.12878100m根据计算结果可知，项目非正常排放的废气中非甲烷总烃的最大落地浓度为0.0575mg/m³，占标率为2.8745%，短时间内，外排废气对周围大气环境影响较大。由于发生非正常工况次数较少，且污染物难以定量，建设单位能够做到及时补救等措施，非正常工况下不会对周围大气环境造成长时间影响，因此本次评价不做分析重点。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书6.1.3大气环境防护距离的确定根据《环境影响评价技术导则·大气环境》（HJ2.2-2008），大气环境防护距离是为了保护人群健康，减少正常排放条件下大气污染物对居住区的环境影响，在污染源与居住区之间设置的环境防护区域。在大气环境防护距离内不应有长期居住的人群。环境防护距离取值方法为：以污染源中心为起点，达到环境质量标准的最小距离。并结合厂区平面布置图，确定控制距离范围，超出厂界以外的范围，即为项目大气环境防护区域。根据工程分析，本项目的无组织排放的废气主要来自于生产系统中除杂筛分过程集气罩未能收集的粉尘等无组织废气，排放源强见表6.1-8所示。采用推荐模式从环境保护部环境工程评估中心环境质量模拟重点实验室网站（http://www.lem.org.cn/）下载的大气环境防护距离模式计算各无组织源的大气环境防护距离，结果显示，拟建项目的无组织排放在厂界外没有出现浓度超标点。因此，拟建项目不需要设置大气环境防护距离。6.1.4卫生防护距离的确定卫生防护距离是指工厂在正常生产状况下，由无组织排放源散发的有害物质对工厂周围居民健康不致造成危害的最小距离。为防止企业有害气体无组织排放对居住区造成污染和危害，保护人体健康，必须在企业与居住区之间设置一定的卫生防护距离。卫生防护距离内宜绿化或设置其它生产性厂房、仓库，但不宜作为长久居住和办公使用。采用《制定大气污染物地方标准的技术方法》（GB/TB13021-91）中推荐方法进行计算。计算公式如下：式中：Cm—标准浓度限值，mg/m3；L—工业企业所需卫生防护距离，m；r—有害气体无组织源所在生产单元的等效半径，m；A、B、C、D—卫生防护距离计算系数，详见表5.6-1；Qc—工业企业有害气体无组织排放量可达到的控制水平，kg/h。表6.1-9卫生防护距离计算系数卫生防护距离L/m210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书计算系数5年平均风速（m/s）L≤100010002000工业大气污染源构成类别ⅠⅡⅢⅠⅡⅢⅠⅡⅢA<24004004004004004008080802～4700470350700470350380250190>4530350260530350260290190140B<20.010.0150.015>20.0210.0360.036C<21.851.791.79>21.851.771.77D<20.780.780.57>20.840.840.76建设项目卫生防护距离计算结果见表6.1-10。表6.1-10卫生防护距离计算结果统计排放源物质面积/m2排放源强（kg/h）标准（mg/m3）计算结果/m提级后距离/m车间粉尘42120.1790.911.15650经计算，生产车间中无组织粉尘的卫生防护距离计算值为11.156m。根据《制定地方大气污染物综合排放标准的技术方法》（GB13201-91）要求，卫生防护距离在100m以内时，级差为50m；超过100m，但小于或等于1000m时，级差为100m；超过1000m时，级差为200m；无组织排放多种有害气体的工业企业，按Qc/Cm的最大值计算其所需卫生防护距离；但当按两种或两种以上的有害气体的Qc/Cm值计算的卫生防护距离在同一级别时，该类工业企业的卫生防护距离级别应该高一级。经提级计算，高温提纯生产车间的卫生防护距离为50m。本项目同时参照执行《非金属矿物制品业卫生防护距离第4部分：石墨碳素制品业》（GB18068.4-2012）规定，拟建项目生产规模为23000t/a＜30kt/a，且项目所在区域年平均风速为2.0m/a，则行业卫生防护距离应该为700m。综合以上，确定本项目卫生防护距离为生产车间边界外700m。卫生防护距离示意图见图6.1-1。根据现场踏勘，距离本项目最近的环境保护目标为东北方向710m处的宏庆德村，满足卫生防护距离要求。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书综上所述，建设项目投产后对外界环境空气质量影响较小，区域大气环境仍可以满足二类标准要求，不会改变其环境功能。6.2水环境影响分析6.2.1地表水环境影响分析本项目内串炉产生的含氯废气依托关联公司三级碱液吸收塔进行处理，故本项目不考虑含氯废气处理用水、排水。项目有机废气喷淋废水属于危险废物（HW08废矿物油与含矿物油废物），交由危废单位定期处置。且本项目循环用水、职工生活用水均依托关联公司，不需要考虑废水排放。6.2.2地下水环境影响分析6.2.2.1区域地质条件·1、地形地貌勘查区北部为大青山区，其山势陡峻、沟壑纵横、基岩裸露、裂隙发育、植被稀疏，平均地面高程1630m。勘查区内为山前倾斜平原及切割的古老夷平原组成的地貌景观，总体地势北高南低。平原坡度相对较大，地面坡降13‰，主要由山前冲洪积扇组成，海拔高程1100～1180m。区域地貌按其成因可分为二种类型：Ⅰ.山前倾斜平原：地形平坦遭受冲沟河流切割稍有起伏，由砂砾、粘砂及湖积粉砂、砂质粘土及砾石组成，高出黄河冲积平原5--40米，海拔1100--1080米。Ⅱ.切割的古老夷平原：由于后期河流切割作用，多形成台地地貌。台面平坦，微有起伏，以古老变质岩和第四系岩层组成，高出山前倾斜平原约20米，海拔1120米左右。2、地层岩性区内出露的主要地层有第四系坡积层、第四系全新统冲积洪积层、第四系全新统风积层。概述如下：Ⅰ、第四系坡积层在勘查区北部，东部有零星分布，主要分布在沟谷边缘，岩性主要以碎石及砂为主，碎石大小不一，无层理，成分及厚度因地而异，本区以花岗片麻岩风化碎屑为主，厚度为0.2-4米。Ⅱ、第四系全新统冲积洪积层在勘查区广泛分布，主要由砂砾石组成，分选性差，含卵、漂石，大者达50cm，卵、砾石多为花岗岩、片麻岩及石英岩等；其次为含碎石粘性土组成。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书Ⅲ、第四系全新统风积层在勘查区有零星分布，为最新近沉积，覆盖于冲洪积层之上，岩性为粉细砂，厚度约2.0-20m不等。3、地质构造勘查区处于大地构造单元属于华北地台内蒙古背斜或内蒙古地轴。台背基底岩石由太古界的变质岩组成。盖层在本区有震旦系出露，中生界下白垩系的紫红色砂岩、砾岩及泥砂，上部为灰绿色、灰白色砂岩、砾岩及页岩夹煤层，呈东西方向出露在白灵淖和固阳两个断陷盆地之中。本区构造是很复杂的，褶皱断裂都发育。岩浆活动频繁，且分布广泛。从地质力学观点来看，本区属“巨型纬向构造体系”。本区山岳、主要地质构造线的走向均近于东西，其它构造体系都是后来叠加在“巨型纬向构造体系”之上的，或是东西向构造体系派生的次一级构造。4、地下水类型及含水岩组富水性区内含水层为第四系孔隙水，按其埋藏条件为潜水含水层，潜水含水层分布于大青山以南的广大地区，主要由山前冲洪积扇砂砾石层。分布在大青山山前倾斜平原的广大地区，冲洪积扇由扇顶向扇缘、由轴部向两翼，含水层厚度逐渐变薄，颗粒变细，水量变小，水质变差。含水层主要由上更新统～全新统砂砾石、卵砾石及中粗砂组成，由北向南含水层岩性由粗变细；含水层厚度北部、中部厚，一般厚10～30m，南部及扇形地两翼薄，一般厚5～10m；水位埋深由北部的20～40m，向南逐渐变浅为1～3m；富水性北部、中部好，单井涌水量多大于2500m3/d（8″口径和统一降深5m，下同），南部及扇缘富水性中等或较差，一般为500～1500m3/d，局部小于500m3/d。地下水化学类型北部以HCO3--Ca型、HCO3--Ca·Mg型为主，溶解性总固体小于500mg/L；南部以HCO3·CL--Ca·Mg、HCO3·CL--Na·Mg型为主，溶解性总固体1000～3000mg/L。5、地下水补给、径流、排泄区域地下水的包气带颗粒较粗，潜水易于接受补给，其主要补给来源有：①北部大青山区基岩裂隙水的侧向径流补给；②河沟水径流过程中的入渗补给；③大气降水入渗补给；④农田灌溉水水渗入补给。6、厂区水文地质条件受所处地貌单元制约，厂区所处水文地质单元为山前倾斜平原上部，厂区地下水位埋深较深，地下水埋深在22-25m之间。依据岩性及水文地质性质不同，共划分为五层，分述如下：210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书第①层素填土（Q4ml）：杂色，稍湿、松散状态。由粉土、植物根系及碎石等组成。厚度变化在0.4～0.6米。第②层粉土（Q4al+pl）：黄褐～褐色，含云母，肉眼可见白色钙质条纹，浸水具非自重湿陷性，土质较为均一，无层理，无摇振反应，无光泽，干强度中等，韧性低。天然状态下呈稍湿、稍密～中密状态。该层土厚度在1.2～1.8米之间。第③层砾砂（Q4al+pl）：杂色，颗粒矿物成分为长石、石英质，混卵，卵石含量在10%～15%左右。天然状态下呈稍湿、中密～密实状态。该层厚度在8.5～9.5米之间。第④层细砂（Q4al+pl）：黄褐色，颗粒矿物成分为长石、石英质。天然状态下呈稍湿、中密～密实状态。该层厚度在29.2～30.5米之间。第⑤层粘土（Q4al+pl）：黄褐色，含云母，局部分布有粉土及细砂薄夹层。呈可塑状态，无摇震反应，切面稍有光泽，干强度中等，韧性中等。本次钻探未揭穿该层。6.2.2.2项目建设对地下水环境影响分析根据评价区水文地质条件、地下水补给、径流和排泄特点，结合本工程生产中产生的污染物，分析本项目对地下水可能造成的污染途径有：（1）物料或固废堆放场所处置不当，通过大气降水淋滤作用污染浅层水；（3）通过受污染的孔隙潜水下渗污染深层岩溶水。本项目运营期间有可能发生厂区内污水管道、循环水池等设施跑冒滴漏现象；危险废物等固废处置不妥当。污染物将首先进入包气带，在包气带中污染物的运移以垂向为主，所发生的过程主要包括对流、弥散、吸附/解吸、生物降解、挥发等。当污染物穿透了包气带后就会到达地下水位面处，特征污染物石油类等物质将聚集在地下水位面以上的毛细带中，并随着地下水的流向在毛细带中开始水平方向的扩展。在这个过程中，污染物会不断地向下溶解到地下水中。一旦污染物进入到饱和地下水中，就会较快地在地下水体中迁移，从而威胁地下水的质量。6.2.2.3地下水污染防治措施1、地下水污染防治原则地下水污染防治措施坚持“源头控制、末端防治、污染监控、应急响应相结合”的原则，即采取主动控制和被动控制相结合的措施，从污染物的产生、入渗、扩散、应急响应全阶段进行控制。（1）主动控制，即从源头控制措施，主要包括在工艺、管道、设备、污水储存及处理构筑物采取相应措施，防止和降低污染物跑、冒、滴、漏，将污染物泄210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书漏的环境风险事故降到最低程度。（2）被动控制，即末端控制措施，主要包括厂内污染区地面的防渗措施和泄漏、渗漏污染物收集措施，即在污染区地面进行防渗处理，防止洒落地面的污染物渗入地下，并把滞留在地面的污染物收集起来，集中送至有资质的单位处理。（3）以特殊装置区为主，一般生产区为辅；事故易发区为主，一般区为辅。（4）项目主要生产用水环节为核燃料元件专用石墨和核级高纯石墨生产用循环冷却水。（5）应急响应措施，包括一旦发现地下水污染事故，立即启动应急预案、采取应急措施控制地下水污染，并使污染得到治理。（6）各污染区防渗设计采取地上污染地上防治，地下污染地下防治的设计原则。（7）坚持“可视化”原则，输送含有污染物的管道尽可能地上敷设，减少由于埋地管道泄漏而造成的地下水污染。2、防渗、防腐措施本项目车间及辅助工程、公用工程等均依托关联公司，关联公司---内蒙古墨烯高新技术有限公司地下物料储存设施及易泄露不易被发现的区域作为重点防护区，已完善地下水防护措施，对于其它水泵房等采取一般防护措施；对于基本没有污染因素的公用设施区等作为非污染区进行管理。（1）污染防治分区地下水重点防护区包括：循环水池、危化库、原料仓库中的储罐区。一般防护区包括：水泵房等。非污染区域包括：办公楼、宿舍、风机房、绿地、场区道路等不涉及液态物料的区域。（2）防渗设计参考标准关联公司已分设重点污染防治区、一般污染防治区和非污染防治区，各污染区防治防渗方案设计根据不同分区分别参照下列标准和规范：①对于重点防治污染区，参照《危险废物安全填埋处置工程建设技术要求》（国家环保局2004.4.30颁布试行）、《危险废物填埋场污染控制标准》（GB18598-2001）（2013年修改）执行防渗设计。具体为：重点防治污染区地面基础实施防渗施工，防渗层为至少1米厚粘土层（渗透系数≤10-7厘米/秒），或2毫米厚高密度聚乙烯，或至少2毫米厚的其它人工材料，渗透系数≤10-10厘米/秒。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书原料仓库中的罐区设置围堰，隔油池、循环水池采用混凝土防渗结构，敷设2毫米厚高密度聚乙烯，或至少2毫米厚的其它人工材料，渗透系数≤10-10厘米/秒。废料库、危化库储存区设置围堰。②对于一般污染防治区，参照《一般工业固体废物贮存、处置场污染控制标准》（GB18599－2001）（2013年修改）Ⅱ类场进行设计。③对于基本上不产生污染物的非污染防治区，不采取专门针对地下水污染的防治措施。项目分区防渗图见附图2.8-1。3、其他措施①评价区地下水流向由东北向西南径流，地下水补给方式主要为基岩裂隙水的侧向径流，河谷供水对地下水的垂向入渗补给河谷冲洪积潜水含水层与山前扇体潜水含水层。项目位于包头市城区地下水源地准保护区以南，不处于准保护区以外的补给径流区，可避免对准保护区产生影响。②项目在工程设计、施工和运行的同时，严格控制厂区污水的泄漏。③项目污水收集与排放应采用无缝钢管，污水管接口采取严格的密封措施，管道铺设走向须明确清晰，易于监督和维护。④严把质量关，杜绝因材质、制管、防腐涂层、焊接缺陷及运行失误造成的管线破损渗漏。⑤生产运行过程中，必须强化监控手段，定期检查。在采取以上措施后，可保证本项目不会对地下水环境造成污染。6.3噪声影响预测与评价6.3.1噪声源源强本工程主要噪声源设备有：上料系统、包覆机、除杂筛分装置、磁选机、包装机、振动筛、气流涡旋微粉机等生产加工及装配设备以及空压机、各类风机、各类水泵等辅助生产设备，其噪声值在75-100dB（A）之间。项目主要噪声源及治理措施见表6.3-1。表6.3-1项目主要噪声源及治理措施序号位置设备名称声压级治理措施治理后声压级数量排放规律一12#高温提纯车间1除杂筛分除杂筛分系统85～100厂房隔声、减振652连续210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书2包装车间包装机85～95厂房隔声、减振4连续3循环水泵房水泵75～85机房隔声、减振2连续二15#球形车间、包覆碳化车间1球形化粉碎车间气流涡旋微粉机60～80厂房隔声、减振6566连续2沥青包覆车间包覆机85～90厂房隔声、减振18连续3筛分除磁车间振动筛85～95厂房隔声、减振2连续4磁选机85～90厂房隔声、减振2连续5包装车间包装机85～90厂房隔声、减振2连续三辅助生产车间1空压机站空压机85～100机房隔声、减振、消声702连续2循环水泵房水泵75～85机房隔声、减振1连续6.3.2预测模式与方法在进行噪声预测时，只考虑各噪声源所在厂房围护结构的屏蔽效应、初声源至受声点的距离衰减以及空气吸收等主要衰减因素，各噪声源强只考虑常规降噪措施。预测模式如下：根据项目噪声源分布及源强参数，采用模式计算，预测项目的噪声级。预测模式采用《环境影响评价技术导则—声环境》(HJ2.4—2009)所推荐的模式进行预测计算。预测模式如下：1、室外噪声源预测模式如下：①计算某个声源在预测点的倍频带声压级：Loct（r）=Loct（r0）-20lg（r/r0）-△Loct式中：Loct（r）—点声源在预测点产生的倍频带声压级；Loct（r0）—参考位置r0处的倍频带声压级；r—预测点距声源的距离（m）；r0—参考位置距声源的距离（m）；△Loct—各种因素引起的衰减量（包括声屏障、遮挡物、空气吸收、地面效应引起的衰减量）。如果已知声源的倍频带声功率级Loct，且声源可看作是位于地面上的，则：②由各倍频带声压级合成计算出该声源产生的A声级LA。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书2、室内噪声源预测模式如下：①某一室内声源靠近围护结构处产生的倍频带声压级计算公式：（Ⅰ）式中：—指向性因数；通常对无指向性声源，当声源在房间中心时，；当放在一面墙的中心时，；当放在两面墙夹角处时，；当三面墙夹角处时，。—房间常数；，S为房间内表面面积，；为平均吸声系数。—声源到靠近围护结构某点处的距离，。②所有室内声源在围护结构处产生的i倍频带叠加声压级计算公式：（Ⅱ）式中：—靠近围护结构室内N个声源倍频带的叠加声压级，dB；—室内声源倍频带的声压级，dB；—室内声源总数。③在室内近似为扩散声场时，按下列公式计算出靠近室外围护结构处的声压级：（Ⅲ）式中：—靠近围护结构处室外N个声源i倍频带的叠加声压级，dB；—围护结构i倍频带的隔声量，dB。3、室内噪声源声压级等效为室外噪声源声压级后预测模式如下：④已知靠近声源处某点的倍频带声压级，相同方向预测点位置的倍频带声压级可按下列公式计算：（Ⅳ）式中：Lp（r）—预测点位置的倍频带声压级，dB；Lp（r0）—已知靠近声源处某点的倍频带声压级，dB；A—倍频带衰减，dB。（Ⅴ）式中：Adiv—几何发散引起的倍频带衰减，dB；Aatm—大气吸收引起的倍频带衰减，dB；210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书Agr—地面效应引起的倍频带衰减，dB；Abar—声屏障引起的倍频带衰减，dB；Amisc—其他多方面效应引起的倍频带衰减，dB。⑤预测点的A声级，可利用8个倍频带的声压级按下列公式计算：（Ⅵ）式中：Lpi（r）—预测点（r）处，第i倍频带声压级，dB；ΔLi—i倍频带A计权网络修正值，dB。（详见表8.2-2）表6.3-2A计权网络修正值表频率（HZ）63125250500100020004000800016000△Li（dB）-26.5-16.2-8.3-3.501.51.3-0.9-6.2⑥噪声贡献值计算公式：设第i个室外声源在预测点产生的A声级为LAi，在T时间内该声源工作时间为ti；第j个等效室外声源在预测点产生的A声级为LAj，在T时间内该声源工作时间为tj，则计算公式如下：（Ⅶ）式中：tj—在T时间内j声源工作时间，S；ti—在T时间内i声源工作时间，S；T—用于计算等效声级的时间，S；N—室外声源个数；M—等效室外声源个数。⑦预测点的预测等效声级（Leq）计算公式：（Ⅷ）式中：Leqg—建设项目声源在预测点的等效声级贡献值，dB（A）；Leqb—预测点的背景值，dB（A）。6.3.3预测步骤1、建立坐标系，确定各声源坐标和预测点坐标，并根据声源性质以及预测点与声源之间的距离等情况，把声源简化成点声源，或线声源，或面声源。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书2、根据已获得的声源源强的数据和各声源到预测点的声波传播条件资料，计算出噪声从各声源传播到预测点的声衰减量，由此计算出各声源单独作用在预测点时产生的A声级（LAi）或等效感觉噪声级（LEPN）。6.3.4预测结果及影响分析由于本项目与关联公司---内蒙古墨烯高新技术有限公司非金属矿精深加工生产石墨新材料系列产品项目共用同一厂区，生产用房、辅助设施、办公生活等设施均依托关联公司，结合两企业位于同一厂区生产的特殊情况，项目建成同时运营后对厂界噪声进行预测计算，结果见表6.3-4，噪声等值线图见图6.3-2。根据本项目主要噪声源的声学参数、声源分布及声源防治措施，对项目投产后的厂界噪声进行预测计算，结果见表6.3-3，噪声等值线图见图6.3-1。表6.3-3项目设备噪声预测结果单位：dB(A)预测点位贡献值叠加值标准值昼间夜间昼间夜间1#东边界2744.0439.0560502#南边界2342.3536.883#西边界1541.1236.454#北边界1751.242.81由预测结果可知，本项目投产后，厂界昼夜噪声贡献值和叠加值均满足《工业企业厂界噪声排放标准》（GB12348-2008）2类标准要求。企业应积极采取噪声控制措施，做到厂界噪声达标排放。在满足工艺条件的前提下，选用辐射噪声小、振动小的设备；设备设置在厂房或机房内，墙体贴吸声材料，门窗采取隔声处理；设计中对振动较大的设备如压缩空气机、风机、水泵等，安装时均设置减振垫，并进行合理布置；风机排风口、压缩空气机进气及排气口加装消声器；在厂区道路两侧、车间四周种植乔、灌木、草坪结合的绿色立体防噪林带，进一步提高降噪能力。通过采取以上一系列措施，可以进一步降低项目噪声对周围环境的影响。6.4固体废物影响分析项目营运期产生的固体废物分为危险废物和一般固体废物。其中危险废物：有机废气净化装置捕集的废焦油和含焦油废水。一般固体废物：卸模修整过程中产生的废料；布袋除尘器收集的粉尘和炭黑尘；210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书隧道窑、内穿炉和石墨化炉定期更换的保温材料和维修产生的废耐火材料及职工生活垃圾。具体情况见下表：表6.4-1项目固体废物处置措施一览表序号废物名称处置量（t/a）分类暂存方式治理措施1焦油19.56HW11精（蒸）馏残渣专用容器收集，暂存于废料库危险废物暂存区委托有资质单位清运处置2含焦油废水120HW08废矿物油与含矿物油废物3原料粉尘0/专用收集箱集中收集返回生产工序再次利用4石墨粉0专用收集箱集中收集5石油焦粒480收集箱集中收集，暂存于废料库一般工业固废暂存区收集后外售处理6碳化硅等2006.4.1危险废物项目生产过程中产生的危险废物采用专用容器分类收集，暂存于危险废物暂存库（依托关联公司危废暂存库，位于联合车间东北侧，占地面积约100m2）。有机废气净化装置捕集的废焦油和含焦油废水采用专用容器收集，每周清运一次，废焦油最大储存量为20t，含焦油废水的最大储存量为20t，均委托有资质单位清运处置。被依托单位危险废物暂存区的选址和设计均严格按照《危险废物贮存污染控制标准》（GB18597-2001）（2013年修改版）的要求进行设计，满足防风、防雨、防晒要求，远离火源，并及时外运。危险废物的收集容器在醒目位置贴有危险废物标签，在贮存场地醒目地方设置危险废物警告标示。并采取如下措施：①建立岗位责任制和危险废物管理档案，由专人负责危险废物收集和管理工作；②暂存区各种危险废物必须分区、分类贮存，并贴有指示标签。③暂存区地面与裙脚要用坚固、防渗的建筑材料建造，建筑材料必须与危险废物相容。④暂存区基础必须防渗，防渗层为至少1m厚粘土层（渗透系数≤10-7cm/s）,或2mm厚高密度聚乙烯，或至少2mm厚的其他人工材料，渗透系数≤10-10cm/s。⑤暂存区要采取防雨、防晒以及防风措施。⑥暂存区采取全面通风措施，设有安全照明设施，并设置干粉灭火器。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书⑦危险废物厂内转运采用密闭运输车辆运输，厂外运输委托有危废资质的单位运输。在转移危险废物时，应遵从《危险废物转移联单管理办法》，实行危险废物转移五联单制度。在运输过程中严格按照《汽车危险货物运输、装卸作业规程》（JT3145—91）、《汽车危险货物运输规则》（JT3130—88）进行。⑧采用专用车辆和专用容器运输贮存危险废物，禁止将危险废物混入生活垃圾或其他废物。⑨在收集、运输、贮存危险废物过程中，发生污染事故或其他突发性污染事件时，必须立即采取措施，消除或减轻污染危害，及时通知可能受到危害的单位和居民，并应于24小时内向所在区、市环境保护行政主管部门和有关部门报告，接受调查处理。⑩收集、贮存、运输危险废物的场所、设施、设备和容器、包装物或其他物品转作他用时，必须经过消除污染的处理，并经环境保护监测部门监测，达到无害化标准，未达标准的严禁转作他用。6.4.2一般固体废物项目营运期卸模修整过程中产生的废料收集后返回装模具、成型工序再次利用；布袋除尘器收集的粉尘和炭黑尘经收集后返回各自前一步生产工序再次使用；隧道窑、内穿炉和石墨化炉定期更换的保温材料和维修产生的废耐火材料采用收集箱集中收集，暂存于废料库一般工业固废暂存区，经收集后外售处理。项目营运期产生的一般工业固废采用收集箱分类收集，依托关联公司废料库，暂存于废料库一般工业固废暂存区（占地面积200m2），并设立明显的区分标识，不可随意堆放。同时，企业应做好一般固废的贮存、管理、清运、处置工作，并严格执行《一般工业固体废物贮存、处置场污染控制标准》（GB18599-2001、2013年修改）的相关规定。做到及时清运、妥善处理，清运过程应遵守严格的卫生安全程序，避免沿途遗洒和飘散造成环境污染。6.4.3结论通过以上分析可知，本工程产生的固体废物，均做了相应的处理，对固体废物的处置可做到重新利用，不直接外排至环境，减轻了对环境的影响。各种固废采用专用容器收集，分类存放，储存区地面采用混凝土打底、土工膜防渗等措施。因此，企业在严格执行相关规定，加强营运期固废的贮存、管理、清运、处置作的前提下，本工程固体废物对周围环境不会产生影响。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书6.5施工期环境影响分析本项目生产车间、公用和辅助生产设施均依托关联公司，项目施工期只需要完成生产设备及其辅助设备的安装、工程验收等，施工期比较短。因此本项目的实施对周围环境产生的影响较小，主要是生产设备以及辅助设备的安装噪声，其次是施工人员产生的生活污水和生活垃圾。一、噪声影响分析施工噪声来源于生产设备以及辅助设备的安装，主要指一些零星的敲打声、撞击声等，多为瞬时噪声，且噪声值较小；由于设备的安装在生产车间内进行，经厂房隔音后对外在环境基本上不会产生影响。二、环境空气影响分析本项目施工期主要是生产设备以及辅助设备的安装、工程验收，不需要土建施工，且本项目施工期在车间内进行设备安装，没有废气的产生，不会对大气环境造成影响。三、水环境影响分析建设项目施工废水排放主要是建筑施工人员的生活污水。项目被依托单位污水管网设备齐全，施工人员的生活废水直接排入市政污水管网进入北郊污水处理厂处理。四、固体废物影响分析施工期间因生产设备以及辅助设备的安装会有建筑废料残留，若处理不当随意堆砌，遇降水等会被冲刷流失到水环境中造成水污染。建设单位应要求施工单位实行标准施工，不能随意倾倒建筑垃圾、制造新的“垃圾堆场”，施工结束后，可以将多余或废弃的建筑材料用作建筑材料。其次，在施工期间，施工队伍的生活垃圾也要及时收集到指定的垃圾箱（筒）内，由当地环卫部门统一清运、处理。五、生态环境影响分析本项目不需要土建施工，施工期主要进行生产设备以及辅助设备的安装、工程验收等，主要在车间内活动，因此本项目不会对周围生态环境造成破坏。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书7环境风险评价7.1风险评价目的环境风险是指突发性事故造成的重大环境污染的事件，其特点是危害大、影响范围广、发生概率具有很大的不确定性。环境风险评价的目的是分析和预测建设项目存在的潜在危险、有害因素，建设项目建设和运行期间可能发生的突发性事件或事故（一般不包括人为破坏及自然灾害），引起有毒有害和易燃易爆等物质泄漏，所造成的人身安全与环境影响和损害程度，提出合理可行的防范、应急与减缓措施，以使建设项目事故率、损失和环境影响达到可接受水平。根据国家环保总局（90）环管字057号《关于对重大环境污染事故隐患进行风险评价的通知》和国家环保总局环发【2005】152号文《关于加强环境影响评价管理防范环境风险的通知》的要求，按照《建设项目环境风险评价技术导则》（HJ/T169-2004）的要求开展环境风险评价工作，为工程设计和环境管理提供资料和依据。通过对本项目进行风险识别、源项分析及风险事故影响分析，提出风险防范措施和应急预案，为环境管理提供资料和依据，达到降低危险、减少危害的目的。7.2风险识别风险识别范围包括生产过程所涉及的物质风险识别和生产设施风险识别。1、物质风险识别范围包括：主要原材料及辅助材料、中间产品、最终产品以及生产过程排放的“三废”污染物等；2、生产设施风险识别范围包括：主要生产装置、贮运系统、公用工程系统、工程环保设施及辅助生产设施等。7.2.1物质危险性识别根据《建设项目环境风险评价技术导则》（HJ/T169-2004）和《危险化学品重大危险源辨识》（GB18218-2009）中相关要求，“长期或临时地生产、加工、使用或储存危险化学品，且危险化学品的数量等于或超过临界量的单元”定为危险化学品重大危险源，对照附录A中相关物质辨识标准进行辨识。具体判定依据见表7.2-1。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书表7.2-1物质危险性标准一览表LD50（大鼠经口）mg/kgLD50（大鼠经皮）mg/kgLC50（小鼠吸入，4小时）mg/L有毒物质1<5<1<0.0125150mm的管道泄漏孔径1mm全管径泄漏1.10×10-5（m/年）8.80×10-8（m/年）离心式泵体泄漏孔径1mm整体泄漏1.80×10-3/年1.00×10-5/年往复式泵体泄漏孔径1mm整体泄漏3.70×10-3/年1.00×10-5/年离心式压缩机泄漏孔径1mm整体泄漏2.20×10-3/年1.10×10-5/年往复式压缩机泄漏孔径1mm整体泄漏2.70×10-2/年1.10×10-5/年210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书内径≤150mm的手动阀门泄漏孔径1mm泄漏孔径50mm5.50×10-2/年7.70×10-8/年内径>150mm的手动阀门泄漏孔径1mm泄漏孔径50mm5.50×10-2/年4.20×10-8/年内径≥150mm的手动阀门泄漏孔径1mm泄漏孔径50mm2.60×10-4/年1.90×10-6/年7.4.5事故源强确定根据《建设项目环境风险评价技术导则》（HJ/T179-2004）附录A.2，气体泄漏速度计算公式：当气体流速在音速范围内（临界流）：　　　①当体流速在亚音速范围内（次临界流）：　　　②式中：P—容器内介质压力，Pa；　　　P0—环境压力，Pa；　　　k—气体绝热指数绝热指数K是定压比热容与定容比热容之比，即　　　K＝Cp/Cv对于实际气体来说，绝热指数与气体的种类、所受压力、温度有关．一般地说，单原子气体的绝热指数K为1.66，双原子气体的绝热指数K为1.41。表7.4-6给出了各种不同气体绝热指数较精确的数值。表7.4-6　各种不同气体绝热指数较精确的数值气体k气体kH21.410SO21.272N21.402NH31.313O21.397C2H21.235空气1.400C2H41.314CH41.314Cl21.350气体泄漏速度QG计算：210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书　　　③QG—气体泄漏速度，kg/s；P—容器内介质压力，Pa；Cd—气体泄漏系数，当裂口形状为圆形时取1.00，三角形时取0.95，长方形取0.90；A—裂口面积；M—分子量；R—气体常数，J/(mol·K)；TG—气体温度，K；Y—流出系数，对于临界流，Y＝1.0带入③式中，假定泄漏孔为圆形，泄漏孔径50mm，液氯的温度按照常温考虑，泄漏时间按10min考虑；拟建项目氯气依托关联公司存储于液氯压力储罐内，液氯储罐工作压力为1.0MPa，根据计算得氯气泄漏速率为6.98kg/s，则10分钟氯气泄漏量约为4.2t。项目液氯储罐存储在密闭的仓库内；仓库内安装有毒气体泄漏报警仪，一旦发生氯气泄漏，罐区车间内氯气浓度超过警戒值，则报警仪进行报警，并联动开启车间顶部的碱液喷淋装置喷淋碱液，同时，事故导气系统将罐区车间内泄露的氯气全部引至两级碱液吸收塔进行吸收，吸收后经25m排气筒排放。碱吸收塔吸收效率取99%，则该措施条件下，氯气泄漏速率为0.07kg/s。7.5风险事故影响后果计算与评价7.5.1液氯泄漏事故风险预测1、预测模式考虑到风速大于2.0m/s的天气对污染物扩散非常有利，污染源对于近距离范围产生的影响相对较轻，对于远距离产生的影响也因为风力的稀释扩散作用不明显，本次评价风速选择静风0.5m/s、小风1.5m/s和有风2.5m/s三种风速，同时考虑到静风状态下污染物更不易扩散，本次评价分别进行评价。在实际计算中发现，历时时间在3min之内最大落地浓度和距离变化不大，主要集中在源附近；60min之后由于风程、风速等因素的影响，小风时最大落地浓度距源较远，浓度相对较低；风速较高时，经过稀释和扩散，落地浓度也相对较低。因此确定为历时时间选择5、15、30、45、60min五210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书个档次。根据当地气象条件，分别按照0.5m/s、1.5m/s和2.5m/s条件下，大气稳定度按照D、E、F类进行预测。本次评价采用《建设项目环境风险评价技术导则》（HJ/T169-2004）推荐的多烟团模式进行计算：式中：C--下风向地面坐标处的空气中污染物浓度（mg.m-3）；--烟团中心坐标；Q--事故期间烟团的排放量；σX、、σy、σz——为X、Y、Z方向的扩散参数（m），常取σX=σy1、预测结果不同稳定度天气状况下，液氯事故后扩散情况分别见表7.5-1~表7.5-3。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书表7.5-1D稳定度各风速条件下不同时刻下风向氯气轴线落地浓度单位：mg/m3距离（m）风速0.5m/s风速1.5m/s风速2.5m/s5min15min30min45min60min5min15min30min45min60min5min15min30min45min60min061.49010.7140.03790.00920.0035000000000010015.54761.25840.04790.01070.00471.0212000074.534300002002.19531.51630.05810.01220.004447.462000033.913400003000.24271.28550.06750.01370.004827.6299000018.283200004000.01390.83750.07530.01520.00526.23841.046500011.434200005000.00040.47020.08060.01660.00570.22318.70830007.8045000060000.24670.08270.01780.00610.00499.08520004.0860.014800070000.12360.08140.01880.00640.00017.20210000.90.574700080000.05860.0770.01960.006805.74980000.10431.966900090000.0260.070.020.007104.66370000.00932.5121000100000.01070.06120.02020.007303.50570000.00082.326000110000.00410.05150.020.007502.04840000.00012.0195000120000.00140.04190.01950.007700.85790.00210001.746000130000.00040.03290.01880.007800.27170.03340001.5233000140000.00010.02490.01780.007800.07070.18530001.34140001500000.01830.01660.007700.01630.51130001.18570001600000.01310.01520.007600.00350.8890001.02750001700000.00910.01380.007500.00071.1520000.83230001800000.00610.01230.007200.00021.24850000.60090001900000.0040.01080.007001.2090000.37830002000000.00260.00930.0067001.06930.0001000.20840.0003002100000.00160.0080.0063000.86340.0013000.10250.0021002200000.0010.00670.0059000.62840.0074000.04580.0095002300000.00060.00560.0055000.4120.0273000.0190.0297002400000.00030.00450.0051000.2450.0719000.00740.0685002500000.00020.00370.0047000.13370.1459000.00280.1245002600000.00010.00290.0042000.06790.2407000.0010.188002700000.00010.00230.0038000.03250.3375000.00040.24650028000000.00180.0034000.01480.4155000.00010.29090029000000.00130.003000.00650.46010.0002000.317900210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书30000000.0010.0027000.00280.46580.0008000.32890031000000.00080.0023000.00120.43580.0029000.32690032000000.00060.002000.00050.37940.0082000.31450033000000.00040.0017000.00020.30910.0193000.29320034000000.00030.0015000.00010.2370.0385000.26440035000000.00020.00130000.17190.0665000.22960.0002036000000.00010.00110000.11860.1019000.19150.0006037000000.00010.00090000.08220.1406000.15310.0018038000000.00010.00070000.04960.1773000.11730.00420390000000.00060000.03040.2066000.08630.00870400000000.00050000.0180.2243000.06110.0160410000000.00040000.01040.2286000.04170.02640420000000.00030000.00590.2202000.02760.03970430000000.00030000.00330.2014000.01770.05510440000000.00020000.00180.1758000.01110.07160450000000.00020000.0010.147000.00680.08760460000000.00010000.00050.1182000.00410.10190470000000.00010000.00030.0917000.00240.11340480000000.00010000.00010.0689000.00140.12130490000000.00010000.00010.0503000.00080.1253050000000000000.0357000.00050.12530.0001表7.5-2E稳定度各风速条件下不同时刻下风向氯气轴线落地浓度单位：mg/m3距离（m）风速0.5m/s风速1.5m/s风速2.5m/s5min15min30min45min60min5min15min30min45min60min5min15min30min45min60min00.39590.88970.07730.01950.007600000000001000.83451.60150.10020.02310.00863.10100005.939100002000.30181.8670.12330.02670.009730.1344000027.065200003000.03011.4860.14390.03030.010733.0374000025.881200004000.00090.91420.15930.03380.01170.69598.296200020.6755000050000.48960.16730.03680.01270.000324.141500015.5159000060000.24030.16670.03940.0136020.01130002.74830.202400070000.10840.15780.04130.0145016.49250000.04575.4418000210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书80000.04450.14210.04240.0152013.77860000.00038.30600090000.01650.12190.04270.0158011.031900007.2762000100000.00550.09970.04210.016305.265900006.212000110000.00160.0820.04080.016600.99290.00030005.3344000120000.00040.05840.03870.016700.08670.0430004.6704000130000.00010.0420.03610.016600.00460.68120004.1270001400000.02910.03290.016400.00022.57820003.66710001500000.01940.02950.016004.23530003.14140001600000.01250.0260.0155004.64040002.23130001700000.00780.02240.0148004.38770001.1190001800000.00470.0190.014003.85830000.38060001900000.00270.01580.0132002.94080.0001000.09190.0004002000000.00160.01290.0122001.75670.0036000.01690.0078002100000.00090.01030.0112000.79650.0405000.00260.0619002200000.00050.00810.0102000.27550.2132000.00030.2462002300000.00020.00630.0092000.07560.63070000.5837002400000.00010.00480.0082000.01721.21690000.9528002500000.00010.00360.0072000.00341.73330001.20870026000000.00260.0063000.00062.01110001.31520027000000.00190.0054000.00012.02520.0001001.31990028000000.00140.00470001.80920.0008001.27680029000000.0010.00390001.42410.0064001.21150030000000.00070.00330000.97530.0315001.12020031000000.00050.00280000.57850.1061000.98510032000000.00030.00230000.29860.26000.79940033000000.00020.00180000.13560.4922000.58470.0003034000000.00010.00150000.05490.7565000.38110.0019035000000.00010.00120000.02010.9836000.22110.0085036000000.00010.00090000.00681.1161000.11470.02770370000000.00070000.00211.1277000.05380.07010380000000.00060000.00061.0257000.0230.14250390000000.00040000.00020.8443000.00910.24140400000000.000300000.6308000.00330.35170210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书410000000.000300000.4293000.00120.45430420000000.000200000.2673000.00040.53390430000000.000100000.1532000.00010.5840440000000.000100000.08140000.60440450000000.000100000.04030000.5980460000000.000100000.01880000.5672047000000000000.00830000.51480.000248000000000000.00350000.4450.000849000000000000.00140000.36470.002550000000000000.00050000.28240.0067表7.5-3F稳定度各风速条件下不同时刻下风向氯气轴线落地浓度单位：mg/m3距离（m）风速0.5m/s风速1.5m/s风速2.5m/s5min15min30min45min60min5min15min30min45min60min5min15min30min45min60min00.06370.76240.10160.02670.010500000000001000.13811.34510.13160.03160.01196.259700009.778300002000.06271.60190.16190.03650.013347.1701000039.986600003000.00741.34750.1890.04150.014849.231000036.438900004000.00030.88850.20920.04610.01620.410910.297800028.4572000050000.50490.21970.05030.0175033.659300021.5549000060000.25810.21910.05380.0188027.28280003.03430.101300070000.11950.20750.05640.02022.29740000.01447.334300080000.04990.1870.05790.021018.5187000011.307600090000.01870.16050.05830.0218015.142700009.675000100000.00630.13140.05760.022507.076900008.2299000110000.00190.10280.05580.022900.909200007.2333000120000.00050.07710.0530.023100.03660.01410006.4232000130000.00010.05550.04930.02300.00070.61680005.75440001400000.03840.0450.0227003.53670005.19210001500000.02560.04040.0222006.36950004.60610001600000.01650.03550.0214006.89210003.39380001700000.01030.03060.0205006.48720001.57790001800000.00620.02590.0194005.86020000.4170001900000.00360.02160.0182004.62130000.0663000210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书2000000.00210.01760.0169002.66460.0007000.0070.0025002100000.00110.01410.0155001.02220.0199000.00060.0418002200000.00060.01110.0141000.26330.18780000.2659002300000.00030.00860.0127000.04820.78780000.815002400000.00020.00660.0113000.00671.81220001.4837002500000.00010.00490.01000.00072.74760001.92380026000000.00360.0087000.00013.21120002.06420027000000.00260.00750003.23060002.03590028000000.00190.00640002.90450.0001001.9520029000000.00130.00550002.27330.0019001.85530030000000.00090.00460001.48620.0171001.73860031000000.00060.00380000.79390.0881001.55860032000000.00040.00310000.34670.2899001.27430033000000.00030.00260000.12550.6644000.90890034000000.00020.00210000.03841.1417000.5510.0005035000000.00010.00160000.01021.5721000.28220.0038036000000.00010.00130000.00241.8306000.12280.01880370000000.0010000.00051.8679000.0460.06540380000000.00080000.00011.6948000.01510.16660390000000.000600001.3666000.00440.32870400000000.000500000.974000.00120.5260410000000.000400000.6118000.00030.71310420000000.000300000.3393000.00010.85330430000000.000200000.16710000.93410440000000.000100000.07370000.96270450000000.000100000.02940000.95130460000000.000100000.01070000.90610470000000.000100000.00360000.827048000000000000.00110000.71450.000249000000000000.00030000.57710.000950000000000000.00010000.43180.0033210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书3、泄漏事故后果评价（1）评价标准根据《建设项目环境风险评价技术导则》(HJ/T169-2004)规定，风险评价标准采用：①《工作场所有害因素职业接触限值第1部分：化学有害因素》（GBZ2.1-2007）职业接触限值；②有毒有害气体半致死浓度阈值。表7.5-4污染物浓度标准执行限值一览表单位：mg/m3污染物执行标准浓度值氯《工业场所有害因素职业接触限值》最高容许浓度1《环境理化性质档案库》LC50半致死浓度850（2）事故影响计算根据上述预测影响结果可知，泄漏事故发生后，随着时间的推移，影响范围越来越大，危害程度逐渐降低；近距离目标首先受到影响，且危害程度也大。在相同稳定度条件下，风速越大，影响范围越大，危害程度随距离减弱。液氯泄漏事故氯气排放评价结果见表7.5-5—7.5-7。表7.5-5D稳定度各风速段不同时刻下风向氯气轴线落地浓度评价结果事故发生后时刻半致死浓度分析（850mg/m3）IDLH（88mg/m3）最高容许浓度MAC（1mg/m3）持续5min无超过半致死浓度范围无超过IDLH范围500m以外贡献浓度低于最高容许浓度范围持续15min无超过半致死浓度范围无超过IDLH范围1700m以外贡献浓度低于最高容许浓度范围持续30min无超过半致死浓度范围无超过IDLH范围无超过最高容许浓度范围历时45min无超过半致死浓度范围无超过IDLH范围无超过最高容许浓度范围历时60min无超过半致死浓度范围无超过IDLH范围无超过最高容许浓度范围表7.5-6E稳定度各风速段不同时刻下风向氯气轴线落地浓度评价结果事故发生后时刻半致死浓度分析（850mg/m3）IDLH（88mg/m3）最高容许浓度MAC（1mg/m3）持续5min无超过半致死浓度范围无超过IDLH范围700m以外贡献浓度低于最高容许浓度范围持续15min无超过半致死浓度范围无超过IDLH范围1800m以外贡献浓度低于最高容许浓度范围持续30min无超过半致死浓度范围无超过IDLH范围1700m以外贡献浓度低于最高容许浓度范围历时45min无超过半致死浓度范围无超过IDLH范围无超过最高容许浓度范围历时60min无超过半致死浓度范围无超过IDLH范围无超过最高容许浓度范围210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书表7.5-7F稳定度各风速段不同时刻下风向氯气轴线落地浓度评价结果事故发生后时刻半致死浓度分析（850mg/m3）IDLH（88mg/m3）最高容许浓度MAC（1mg/m3）持续5min无超过半致死浓度范围无超过IDLH范围700m以外贡献浓度低于最高容许浓度范围持续15min无超过半致死浓度范围无超过IDLH范围1800m以外贡献浓度低于最高容许浓度范围持续30min无超过半致死浓度范围无超过IDLH范围无超过最高容许浓度范围历时45min无超过半致死浓度范围无超过IDLH范围无超过最高容许浓度范围历时60min无超过半致死浓度范围无超过IDLH范围无超过最高容许浓度范围由预测结果可以看出，拟建项目氯气发生泄漏风险事故的情况下，各种稳定度及风速条件下均未出现半致死浓度范围区域和立即威胁生命和健康（IDLH）浓度范围区域；最远影响范围为危险源为中心，半径1800m的圆形区域，氯气泄漏不存在半致死浓度范围。综上所述，拟建项目氯气泄露不存在半致死浓度范围，因此拟建项目事故风险可以接受。7.5.2沥青、焦油风险分析本项目生产过程使用沥青、焦油作为原料，且废气处理过程中会产生废焦油。沥青、焦油发生火灾后，燃烧过程中同时会伴生大量的烟尘、CO、SO2、NO2以及沥青烟等污染物，将对周围大气环境产生影响。由于储罐罐发生火灾和爆炸后，油品的急剧燃烧所需的供氧量不足，属于典型的不完全燃烧，因此燃烧过程中产生的CO量很大。本次环评将对燃烧过程中的CO排放情况进行预测。预测所采取的烟团模式如下：式中：C（x,y,o）——下风向地面（x,y）坐标处的空气中污染物浓度，mg/m3；xo,yo,zo——烟团中心坐标；Q——事故期间烟团的排放量；σx,σy,σz——为x、y、z方向的扩散参数，m。常取σX＝σy。计算结果见表7.8-8。表7.5-8火灾伴生大气污染预测CO210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书有风3.1m/s静小风0.5m/s最大落地浓度（mg/m3）33.6952.53出现距离（m）46221LC50超标范围（m）--标准（mg/m3）2069车间短时间接触容许浓度超标范围（m）340-5800-95标准（mg/m3）30空气质量标准超标范围（m）240-13300-210标准（mg/m3）10影响时间事故发生后15min恢复事故发生后28min恢复预测结果表明：在考虑有风条件下和静小风条件下，火灾爆炸引起的CO均不会出现半致死浓度范围，但有部分区域浓度超过车间短时间接触容许浓度和空气质量标准。对下风向1.33km范围内的居民会有短暂影响，一次浓度瞬间会超过GBZ2-2002标准要求，但将在事故发生15min（有风）或28min（静小风）后将逐步结束影响。7.5.3水环境风险分析为避免事故状态下泄漏的物料排入外环境，关联公司罐区设置了围堰，将泄漏液体集中在防火堤内，在事故结束后采用泵将围堰内液体介质抽入另外空罐内，防止外泄污染水体。同时厂区内配备事故池，应急。原料装卸区、罐区参照《危险废物贮存污染控制标准》（GB18597-2001）的要求，进行防渗，项目结合实际现场情况选用水泥土搅拌压实防渗措施，即利用常规标号水泥与天然土壤进行拌和，然后利用压路机进行碾压，在地表形成一层不透水盖层，达到地基防渗之功效。水泥土结构致密，其渗透系数可小于1×10-9～1×10-11cm/s（《地基处理手册》第二版），防渗效果甚佳，再加上其他防渗措施，厂区重点防渗部分防渗系数均能够达到1×10-10cm/s。加强现场巡查，特别是在卫生清理时，重点检查有无渗漏情况（如地面有气泡现象）。若发现问题，及时分析原因，找到泄漏点制定整改措施，尽快修补，确保防腐防渗层的完整性。同时要求企业在采取各种措施下，加强事故管理，避免事故发生。另外采取以下措施防止对周围水环境的影响：（1）消防水虽为较清洁水，但由于冲刷地面，含有有害物质，直接外排，将会影响和污染地表水质量。因此，厂区利用事故池收集消防排水，可避免该废水对地表水的影响。（2）为防止消防废水外排污染环境，工程设置事故池，事故状态时，及时切断地沟外排口，消防废水通过地沟收集到事故池中，先经过预处理，再外排北郊污水处理厂处理。（3）210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书在夏季多雨季节，由于厂内有生产区和罐区，如管理措施不到位，则厂内雨水由于冲刷地面将携带大量污染物进入周围地表水水体，水质造成一定影响。因此，必须严格落实各项管理制度，收集形成径流前期雨水，在厂区建设初期雨水收集管道或沟渠，排入收集池。7.6环境风险防范措施为使环境风险减小到最低限度，必须加强劳动安全卫生管理，制定完备、有效的安全防范措施，尽可能降低该项目环境风险事故发生的概率。7.6.1泄漏事故应急措施1、物料储存与运输①储罐、生产装置设安全保护系统。②所有排气均集中收集，并进行妥善处理，防止随意流散。③为防止其它设备发生事故时的辐射影响，在储罐区设置围堰，其有效容积在大于储罐的容量。④经常检查管道、反应釜，定期系统试压、检漏。2、加强安全管理和安全教育企业应开展安全生产定期检查，严格实行岗位责任制，及时发现并消除隐患；制定防止事故发生的各种规章制度并严格执行；建立由厂主要领导负责的安全小组，对安全工作做到层层落实、真抓实干。按规定对操作人员进行安全操作技术培训，考试合格后方可上岗。企业的安全工作应做到经常化和制度化。3、各危险物质风险控制及应急措施①液氯应急处理严加密闭，提供充分的局部排风和全面通风。操作人员必须经过专门培训，严格遵守操作规程。建议操作人员佩戴空气呼吸器，穿带面罩式胶布防毒衣，戴橡胶手套。远离火种、热源，工作场所严禁吸烟。远离易燃、可燃物。防止气体泄漏到工作场所空气中。避免与醇类接触。搬运时轻装轻卸，防止钢瓶及附件破损。配备相应品种和数量的消防器材及泄漏应急处理设备。急救措施皮肤接触：立即脱去污染的衣着，用大量流动清水冲洗。就医。眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。就医。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书吸入：迅速脱离现场至空气新鲜处。保持呼吸道通畅。如呼吸困难，给输氧。如呼吸停止，立即进行人工呼吸。就医。防护措施工程控制：严加密闭，提供充分的局部排风和全面通风。提供安全淋浴和洗眼设备。呼吸系统防护：空气中浓度超标时，建议佩戴过滤式防毒面具（半面罩）。紧急事态抢救或撤离时，必须佩戴空气呼吸器。眼睛防护：呼吸系统防护中已作防护。身体防护：穿带面罩式胶布防毒衣。手防护：戴橡胶手套。②沥青应急处理迅速撤离泄漏污染区人员至安全区，并进行隔离，严格限制出入。切断火源。建议应急处理人员戴自给正压式呼吸器，穿防毒服。尽可能切断泄漏源。若是液体，防止流入下水道、排洪沟等限制性空间。小量泄漏：用大量水冲洗，洗水稀释后放入废水系统。大量泄漏：构筑围堤或挖坑收容。用泵转移至槽车或专用收集器内，回收或运至废物处理场所处置。若是固体，用洁净的铲子收集于干燥、洁净、有盖的容器中。若大量泄漏，收集回收或运至废物处理场所处置。急救措施皮肤接触：立即脱去污染的衣着，用肥皂水和清水彻底冲洗皮肤。就医。眼睛接触：立即提起眼睑，用大量流动清水或生理盐水彻底冲洗至少15分钟。就医。吸入：迅速脱离现场至空气新鲜处。保持呼吸道通畅。如呼吸困难，给输氧。如呼吸停止，立即进行人工呼吸。就医。食入：饮足量温水，催吐。洗胃，导泄。就医。防护措施工程控制：提供良好的自然通风条件。呼吸系统防护：可能接触其粉尘时，必须佩戴防尘面具（全面罩）；可能接触其蒸气时，应该佩戴自吸过滤式防毒面具（全面罩）。眼睛防护：呼吸系统防护中已作防护。身体防护：穿防毒物渗透工作服。手防护：戴橡胶手套。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书7.6.2选址、总图布置和建筑安全防范措施1、选址、总图布置在厂区总平面布置方面，严格执行相关规范要求，所有建、构筑物之间或与其它场所之间留有足够的防火间距，防止在火灾或爆炸时相互影响；严格按工艺处理物料特性，对厂区进行危险区划分。在厂区总平面布置中配套建设应急救援设施、救援通道、应急疏散避难所等防护设施。按《安全标志》规定在装置区设置有关的安全标志。将危害性大的物质储存在厂区距敏感目标远的一侧。2、建筑安全防范对人身造成危险的运转设备配备安全罩。高处作业平台、高空走廊、楼梯、钢爬梯上要按规范要求设计围栏、踢脚板或防护栏杆，围栏高度不应低于1.05m，脚板应使用防滑板。在楼板操作及检修平台有孔洞的地方设有盖板。根据火灾危险性等级和防火、防爆要求，建筑物的防火等级均应采用国家现行规范要求按一、二级耐火等级设计，满足建筑防火要求。凡禁火区均设置明显标志牌。各种易燃易爆物料均储存在阴凉、通风处，远离火源，避免与强氧化剂接触；安放易发生爆炸设备的房间，不允许任何人员随便入内，操作全部在控制室进行。安全出口及安全疏散距离应符合《建筑设计防火规范》（GB50016-2006）的要求。7.6.3储运安全防范措施（1）运输风险危险货物在运输过程中，从装卸、运输到保管，工序长，参与人员多；运输方式和工具多；运输范围广、行程长；气温、压力、干湿变化范围大，这些复杂众多的外界因素是运输中造成风险的诱发条件。针对危险货物本身的危险特性，运输危险货物首先要进行危险货物包装，以减少外界环境如雨雪、阳光、潮湿空气和杂质等的影响；减少运输过程中受到的碰撞、震动、摩擦和挤压，以保持相对稳定状态；减少货物泄漏、挥发以及性质相悖的货物直接接触造成事故。危险货物运输的基本程序及其风险分析见表7.6-1。危险货物在其运输过程中托运－仓储－装货－运货－卸货－仓储－收货过程中，装卸、运输和仓储三个环节中均存在造成事故、对环境造成风险的概率。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书表7.6-1运输过程风险分析序号过程项目风险类型风险分析1包装爆炸品专用包装火灾反应速度快、释放热量和气体污染物、财产损失腐蚀性物品包装环境危害水体污染、土壤污染和生态污染2运输物品危险品法规－重大风险事故运输包装法规－重大风险事故运输包装标准法规－重大风险事故3装卸爆炸品专用包装类火灾反应速度快、释放热量和气体污染物、财产损失腐蚀性物品包装类环境危害水体污染、土壤污染和生态污染（2）运输过程风险防范措施危险货物运输中，由于经受多次搬运装卸，因温度、压力的变化；重装重卸，操作不当；容器多次回收利用，强度下降，桶盖垫圈失落没有拧紧，安全阀开启，阀门变形断裂等原因，均易造成液体滴漏、固体散落，出现不同程度的渗漏，甚至可能引起火灾、爆炸或污染环境等事故。对这类事故的应急，按照应急就近的原则，运输操作人员首先采取相应的应急措施，进行渗漏处理，防止危险物质扩散至环境。在运输途中，由于各种意外原因，产生汽车翻车，危险货物有可能散落、抛出至大气、水体或陆域，造成重大环境灾害，对于这类风险事故，要求采取应急措施，包括工程应急措施和社会救援应急预案。装卸过程要求防震、防撞、防倾斜；断火源、禁火种；通风和降温。本项目的危险化学品根据用途和类型不同，分别储存在罐区和库棚内。企业应严格按《危险化学品安全管理条例》的要求，加强对危险化学品的管理；制定危险化学品安全操作规程，要求操作人员严格按操作规程作业；对从事危险化学作业人员定期进行安全培训教育；经常性对危险化学品作业场所进行安全检查。建立健全安全规程及值勤制度，设置通讯、报警装置，确保处于完好状态；对储存危险化学品的容器，应经有关检验部门定期检验合格后，才能使用，并设置明显的标识及警示牌；对使用危险化学品的名称、数量进行严格登记；凡储存、使用危险化学品的岗位，都应配置合格的防毒器材、消防器材，并确保其处于完好状态；所有进入储存、使用危险化学品的人员，都必须严格遵守《危险化学品管理制度》。7.6.4火灾和爆炸事故防范措施本项目火灾爆炸事故为生产装置发生爆炸，物质引燃，导致发生火灾，本项目采取以下措施预防：210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书（1）设备的安全管理定期对设备进行安全检测，检测内容、时间、人员应有记录保存。安全检测应根据设备的安全性、危险性设定检测频次。（2）在贮罐、管道上，设置永久性接地装置；在危险操作时，操作人员应使用抗静电工作帽；要有防雷装置，特别防止雷击。（3）设置消防水池和防火围墙，发生火灾时可以对火灾进行有效控制。（4）火源的管理明火控制，其发生源为火柴、打火机等，维修用火控制，对设备维修检查，需进行维修焊接，应经安全部门确认、准许，并有记录在案。（5）火灾的控制在重要岗位，设置火焰探测器和火警报警系统。并经常检查确保设施正常运转。在成品库房设置自动喷淋灭火装置。在现场布置小型灭火器材。在重要的装置设置大型泡沫消防系统。企业内配备有消防队。7.6.5电气、电讯安全防范措施1、电气设计均按环境要求选择相应等级的F1级防腐型和户外级防腐型动力及照明电气设备。根据车间的不同环境特性，选用防腐、防水、防尘的电气设备，并设置防雷、防静电设施和接地保护。在设计中应强调执行《电气装置安装工程施工和验收规范》（GB50254-96）等的要求，确保工程建成后电气安全符合要求。2、供电变压器、配电箱开关等设施外壳，除接零外还应设置可靠的触电保护接地装置及安全围栏，并在现场挂警示标志。配电室必须设置挡鼠板及金属网，以防飞行物、小动物进入室内。地下电缆沟应设支撑架，用沙填埋；电缆使用带钢甲电缆。沿地面或低支架敷设的管道，不应环绕工艺装置或罐组四周布置。3、在爆炸危险区域内选用防爆型电气、仪表及通信设备；所有可能产生爆炸危险和产生静电的设备及管道均设有防静电接地设施；装置区内建、构筑物的防雷保护按《建筑物防雷设计规范》设计；不同区域的照明设施将根据不同环境特点，选用防爆、防水、防尘或普通型灯具。7.6.6污染治理系统事故防范措施（1）防渗措施本项目依托关联公司建设，210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书一般区域采用水泥硬化地面，装置区、储存区等区域重点防渗，并完善废水收集系统。事故水收集管道做防渗处理。（2）事故废水收集措施事故状态下产生的废水、废液应收集到事故池中，并设置消防水收集系统收集消防废水，同时应准备必要的设施确保事故状态下能及时封堵厂区内外流地沟或流水沟，切断排放口与外部水体之间的联系，防止污染介质外流扩散造成水体、土壤的大面积环境污染。事故池容积计算参照《水体环境风险防控要点》（中石化），事故池有效容积参照下式确定：V总=（V1+V2-V3）max+V4+V5式中：V总—事故池容积，m3；（V1+V2-V3）max是指对收集系统范围内不同罐组或装置分别计算V1+V2-V3，取其中最大值（m3）；V1—收集系统内发生事故的一个罐组或一套装置的物料量，储存相同物料的罐组按一个最大储罐计，装置物料量按存留最大物料量的一台反应器或中间储罐计；本环评按沥青储罐计算，取20m3。V2—消防废水量，V2=∑(Q消×t消)，经计算，取90.5m3。V3——发生事故时可以转输到其他储存或处理设施的物料量，0m3；V4——发生事故时仍必须进入该收集系统的生产废水量，本项目取0m3；V5——发生事故时可能进入该收集系统的降雨量，m3；由于本项目储罐均位于原料仓库内，不露天存放，故不需要考虑。综上计算得，本项目需要设置事故水池V总≥110.5m3，本项目设置了容积为150m3的事故水池，满足要求。7.6.7建立三级防控体系本项目所依托的关联公司按照“清污分流、雨污分流”的原则，罐区、生产装置区周围布设有雨水、污水收集管线。设置手动控制初期雨水收集系统，在刚下雨时，手动开启污水管线阀门，把初期雨水切换到废水池内，同时手动关闭雨水管线阀门，一段时间（一般10～15min）后手动开启雨水阀同时手动关闭污水阀，使后期清净雨水切换到雨水管线内排放。厂内针对项目污染物来源及其特性，以实现达标排放和满足应急处置为原则，建立污染源头、处理过程和最终排放的三级风险防控机制，具体包括：210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书一级防控措施：设置装置区围堰和罐区防火堤，构筑生产过程中环境安全的第一层防控网，将泄露物料切换到处理系统，防止污染雨水和轻微事故泄露造成的环境污染；项目危险品储罐已设有围堰，满足事故状态时危险品泄露储存。二级防控措施：在产生剧毒或污染严重污染物的装置或厂区设置事故应急池，切断污染物与外部的通道、导入污水处理系统，将污染控制在厂区，防止重大事故泄露物料和污染消防水造成的环境污染，项目在厂区设置150m3事故水池，满足储存事故泄露物料和消防废水。三级防控措施：在事故污水处理终端建设终端事故缓冲池，作为事故状态下的储存与调控手段，将污染物控制在区内，防止重大事故泄露物料和污染消防水造成的环境污染。该项目污水出厂区时，在外排口处设置雨污分离控制阀，以将雨水和污水进行分流控制。项目已经在厂区储罐区四周设有围堰。厂内设备设置了可靠的安全阀、呼吸阀、压力表、液位计放空管等安全设施，当出现超高压力等异常情况时，紧急排泄物料，防止突然超压对设备造成危害和设备爆炸的危险。机械设备、电器为防爆型，并且有导除静电的的接地装置。7.6.8风险防范“三同时”情况本环评提出将环境风险防范措施和应急预案列入“三同时”检查内容，详见表8.7-2。表8.7.2环境风险防范措施和应急预案“三同时”一览表类别序号措施名称措施内容环境风险防范措施1物料泄漏防范措施液氯储罐、沥青储罐、装置区均设置有围堤，高度为1.2m2火灾防范措施事故池、消防系统、消防水收集系统3爆炸防范措施消防系统等4急救措施救援人员、设备、药品等5其他安全防范措施设置安全标志、风向标等，展开安全教育等环境风险应急预案1储罐事故应急预案环境应急指挥小组，应急物质等2厂级事故应急预案指挥中心、专业救援、应急监测、应急物资等3区域事故应急预案指挥部、专业救援、应急监测、应急物资等4其他职工培训、公众教育等7.7环境风险事故应急预案7.7.1事故防范工程措施本项目事故防范工程措施见表7.7-1。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书表7.7-1项目防范工程措施事故类型工程防治对策应急措施物料溢出防止溢出扩散1、建设防火堤，应有足够容量，严格按照设计规范设置排水阀和排水道报告上级管理部门，向消防系统报警2、储存区地表铺设防渗及防扩散的材料3、切水阀设自动安全措施火灾设备安全管理1、根据规定对设备进行分级2、按分级要求确定检查频率，保存记录以备查3、建立完善的消防系统采取紧急工程措施，防治火灾扩大爆炸火源管理1、防止机械着火源（如撞击、摩擦）2、控制高温物体着火源、电器着火源以及化学品着火源紧急疏散、救护贮料管理1、了解熟悉各种物料性能，将其控制在安全条件内2、采取通风手段，并加强监测，使物料控制在爆炸下限防爆1、贮罐顶设置安全膜等防爆装置2、设立防爆监测和报警系统抗静电1、在装罐、输入时防静电，限制流速，禁止高速输送，禁止在静电时间进行检测作业2、作业人员穿戴抗静电性能的工作服和具有导电性能的工作鞋自动管理1、使用计算机进行物料贮运的自动监测2、使用计算机控制装卸作业，以实现自动化和程序化7.7.2企业事故应急系统项目风险事故处理应当有完整的处理程序图，一旦发生应急事故，必须依照风险事故处理程序图进行操作。企业风险事故应急组织系统基本框图如图5.8-1所示，企业应根据自身实际情况加以完善。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书图7.7-1企业风险事故应急组织系统基本框图7.7.3应急计划区设定应急计划区，将项目生产车间、罐区划为重点危险目标，并将周围环境敏感目标纳入事故应急计划区内。7.7.4应急组织机构、人员公司成立事故应急救援指挥领导小组，由总经理、副总经理、行政经理及车间主管组成。发生重大事故时，以指挥领导小组为中心，在厂区办公楼内立即成立应急救援指挥部。由总经理任总指挥，负责全公司应急救援工作的组织和指挥。若总经理外出时，由生产管理经理为临时总指挥，全权负责救援工作。领导小组负责资源配置、应急队伍的调动，确定现场指挥人员，协调事故现场有关工作，事故状态下各级人员的职责，事故信息的上报工作，接受政府的指令和调动，组织应急预案的演练，负责保护事故现场及相关数据。根据目前项目的具体情况，项目可与厂区周围的安全、医疗、消防等部门积极合作，作好应急预案的实施。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书7.7.5预案分级响应条件依据事故的类别、危害程度的级别和评估结果，在发现以下情况时，必须启动应急方案：（1）火灾、爆炸、危险品外溢；（2）水灾、气温过高过低、台风、雷雨、地震；（3）关键设备失效，如：动力设备、停电、控制设备等；（4）人为灾难如：爆炸威胁、相邻区域事故可能引发的连锁反应。在生产过程中，生产车间、储罐区发生危险品原料细小泄漏事故后，岗位操作人员应立即向生产主管、值班长、厂部值班人员汇报并采取相应措施，予以处理。当处理无效，泄漏有扩大趋势时，应及时向公司主管报告；公司主管在接到报告后，下达按应急救援预案处置的指令，立即通知公司应急救援领导小组成员到达现场，并迅速成立应急指挥部，各专业组按各自职责开展应急救援工作。当发生重大泄漏事故时，指挥部成员通知各自所在部门，按专业对口迅速向当地安监局、公安局、环保局、卫生局等上级领导机关报告事故情况。7.7.6应急救援保障（1）内部应急救援队伍①总指挥：任应急救援总指挥，发布和解除应急救援命令，指挥救援行动，向当地政府主管部门汇报事故情况。②副总指挥。协助总指挥进行应急求援指挥，总指挥不在时，代理总指挥职责。③安全环保主管：协助行政经理处理事情，随时向总经理报告事故处理进展状况。必要时，联络各社会职能部门（消防、医院等）前来协助救援。④事故所在的单位员工：发生事故时，立即向部门负责人和生产经理报告，及时做好事故现场处理及伤员抢救工作。⑤班组长：现场确认事故级别，并协助部门负责人处理事故。（2）内部消防设施在公司安全生产领导下组设义务消防队及配备相当数量的灭火器材、防护用品。厂区设消防道路、消防水池等消防设施，装置室内外也按相关的消防规范要求设置消防设施。个体防护用品：防毒面具、防护眼镜等，每位从业人员配备。（3）内部保障制度210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书各级责任制、值班制度、培训制度、应急救援装备、物资、药品等的配备检查、维护制度、演练制度。公司建立应急救援技术保障数据库，内容包括化学品种类及物理化学特性、各污染物环境质量标准和排放标准、职业卫生标准、事故类型（燃烧、爆炸和中毒）、化学中毒急救知识，并提供解毒药物和净化环境的指南等。7.7.7报警通讯联络方式（1）报警公司接警中心白天设在公司安全保卫部，夜间设在公司值班室，各室配有外部电话，生产岗位配有内部电话。在生产过程中，如岗位操作人员或巡检时发现危险目标发生泄漏，应立即采取相应措施处理。操作人员无法控制时，应立即用电话向公司接警室报警。接警室接到报警后，依照泄漏事故的程度，应立即向应急救援领导小组有关人员汇报，确定启动应急救援程序。并通知领导小组其他人员与相关部门。（2）联络手段厂内各部门应该有专门的联系电话，各部门负责人固定电话及手机均要登记，一旦发生事故及时依靠电话通知。运输危险化学品驾驶员、押运员的的联络方式详细登记，注意在出车前应将本人的手机号码留给领导小组（或安全员）。7.7.8应急环境监测、抢险、救援及控制措施（1）监测的方式、方法环保检测人员到达现场后，查明泄漏物质浓度和扩散情况，根据当时风向、风速、判断扩散和方向、速度，并对泄漏气体下风向扩散区域进行监测，监测情况及时向指挥部报告。必要时根据指挥部决定通知气体扩散区域内的员工撤离或指挥采取简易有效的保护措施。（2）抢险救援方式、方法抢险抢修队到达现场后，根据指挥部下达的抢修指令，迅速进行抢修设备，控制事故、以及防止事故扩大。医疗救护队到达现场后，与消防车队配合，就立即救护伤员和中毒人员，对中毒人员应根据中毒症状及时采取相应的应急措施，对伤员进行医疗处置或输氧急救，重伤员应及时转送医院抢救。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书治安队到达现场后，迅速组织救援伤员撤离，组织安保人员在事故现场周围设岗划分禁区或加强警戒和巡逻检查，严禁无关人员进入禁区。消防队接到报警后，应迅速赶往事故现场，根据当时风向，消防车应停留上风方向，或停在禁区外，消防人员佩戴好防护器具，进入禁区，查明有无中毒人员，以最快速度将中毒者脱离现场，协助事故发生部门迅速切断事故源和切除现场的易燃易爆物品。（3）控制事故扩大的措施发生事故的部门就迅速查明事故发生源点、泄漏部位和原因，凡能切断泄漏源或倒罐处理措施而能消除事故的，则以自救为主。如泄漏的部位自己不能控制的，应向指挥部报告并提出堵漏或抢修的具体措施。指挥部成员到达现场后，根据事故状况及危害程度作出相应的应急决定，并命令各应急救援专业队立即开展抢救抢险。如事故扩大时，应请求救援。如易燃易爆液体大量泄漏，则由治安队命令在发生事故的部门和一定区域内停止一切作业，所有电气设备和照明保持原来状态，机动车辆撤离或就地熄火停驶。生产部、安保部到达现场后，会同发生事故的部门在查明液体外泄部位和范围后，视能否控制，作出局部或全部停车的决定。若需紧急停车，则按紧急停车的程序迅速进行。抢险抢修队到达现场后，应根据不同的泄漏部位，采取相应的堵漏措施，在做好个人防护的基础上，以最开的速度及时堵漏排险，减少泄漏，消除危险源。（4）事故可能扩大后的应急措施如果发生重大泄漏事故，指挥部成员通知自己所在部门，按专业对口迅速向主管部门和公安、安监、消防、环保、卫生等上级领导机关报告事故情况。由指挥部下达紧急安全疏散命令。一旦发生重大泄漏事故，本单位抢险抢修力量不足或有可能危及社会安全时，由指挥部立即向上级和友邻单位通报，必要时请求社会力量帮助。社会援助队伍进入厂区时，由安保部人员联络、引导并告知注意事项。7.7.9应急措施氯气泄漏应急处理措施：氯气不会燃烧，但可助燃，在日光下与易燃气体混合时会发生爆炸，属高毒类，是有毒的刺激性气体，氯气吸入少量氯气会刺激粘膜和喉头粘膜，引起胸部疼痛、咳嗽，吸入大量氯气会立刻窒息而死亡。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书当氯气发生泄漏，容易发生中毒事故。因此泄漏处理要及时、得当，避免重大事故的发生。（1）氯气泄漏处理注意事项进入泄漏现场进行处理时，应注意以下几项：①进入现场人员必须配备防毒服和氧气呼吸器。②应急处理时严禁单独行动，要有监护人，必要时用水枪、水炮掩护。③应从上风、上坡处接近现场，严禁盲目进入。（2）氯气泄漏事故控制泄漏事故控制一般分为泄漏源控制和泄漏物处置两部分。氯气泄漏源控制：可通过控制氯气溢出或泄漏来消除化学品的进一步扩散。方法如下：①通过关闭有关阀门、停止作业或通过采取改变工艺流程、物料走副线、局部停车、打循环、减负荷运行等方法。②容器发生泄漏后，应采取措施修补和堵塞裂口，制止氯气的进一步泄漏。尽可能将储罐泄漏部位转向上，移至安全区域再进行处置。通常可采取转移物料、钉木楔、注射密封胶等方法处理。当输送氯气管道发生泄露后，将管道内氯气导至还原剂（酸式硫酸钠或酸式碳酸钠）溶液。泄漏严重时，应关闭阀门或系统，切断泄漏源，然后修理或更换失效、损坏的部件。氯气泄露处置：泄漏被控制后，要及时将现场泄漏物进行收容、稀释、处理使泄漏物得到安全可靠的处置，防止二次事故的发生。处置主要有以下方法：为减少大气污染，通常是采用水枪或消防水带向有害物蒸汽云喷射雾状水，加速气体向高空扩散，使其在安全地带扩散。在使用这一方法时，将产生大量的被污染水，因此应疏通污水排放系统。7.7.10人员紧急撤离、疏散、撤离组织计划（1）事故现场人员清点、撤离方式、方法210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书当发生重大泄漏事故时，由指挥部实施紧急疏散、撤离计划。事故区域所有员工必须执行紧急疏散、撤离命令。指挥部治安组应立即到达事故现场，设立警戒区域，指导警戒区内的员工有序的离开。警戒区域内的各班班长应清点撤离人员，检查确认区域内确无任何人滞留后，向治安组汇报撤离人数，进行最好撤离。当员工接到紧急撤离命令后，应对生产装置进行紧急停车，并对物料进行安全处置危险后，方可撤离岗位到指定地点进行集合。员工在撤离过程中，应佩戴好岗位上所配备的防毒面具，在无防毒面具的情况下，不能剧烈跑步和碰撞容易产生火花的铁器或石块，应憋住呼吸，用湿毛巾捂住口。鼻部位，缓缓朝逆风方向或指定的集中地点走去。疏散集中点由指挥部根据当时气象条件确定，总的原则是撤离安全点处于当时的上风向。（2）周边事故影响区单位、社区及非事故现场人员紧急疏散的方式、方法通讯治安组负责向周边事故影响区的单位、社区通报事故情况及影响，说明疏散的有关事项及方向；本单位非事故现场的人员应根据预案演练时的要求有序疏散，并做好互救工作；发生重大事故时，可能危及周边区域的单位、社区安全时，指挥部应与政府有关部门联系，配合政府引导人员迅速疏散至安全的地方。（3）人员在撤离前后的疏散后的报告事故抢救完毕，抢救人员在撤离前，应向总指挥报告完成抢救的情况，取得同意后撤离；抢救人员在撤离后，还应向总指挥报告所处位置，请示新工作。7.7.11事故应急救援关闭程序与恢复措施（1）事故救援工作结束的确定当抢险抢修队对泄漏的设备、装置抢修结束，泄漏得到有效控制后，应立即向指挥部报告，经总指挥在现场检查确认，根据对泄漏区域内空气中污染物的浓度下降的检测数据，再确定事故应急救援工作的结束。（2）事故危险的解除事故应急救援工作结束后，由指挥部通知公司相关部门，事故危险已解除。涉及周边社区及人员疏散的，由指挥部向上级有关部门报告后，由上级有关部门确认后，宣布解除危险。7.7.12应急培训计划（1）应急救援人员的培训对应急救援各专业人员业务培训，由公司安保部每半年组织一次，培训内容：①了解、掌握事故应急救援预案内容；②熟悉使用各类防护器具；③如何展开事故现场抢救、救援及事故处置；210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书④事故现场自我防护及监护措施。（2）员工应急响应培训员工应急响应的培训，由公司，部门结合每年组织的安全技术的培训考核一并进行，培训内容：①企业安全生产规章制度、安全操作规程；②防火、防爆、防毒的基本知识；③生产过程中异常情况的排除、处理方法；④事故发生后如何开展自救和互救；⑤事故发生后的撤离和疏散方法。（3）演练计划演练分类：①组织指挥演练：由指挥部的领导和各专业队负责人分别按应急救援预案要求，以组织指挥的形式组织实施应急救援任务的演练。②单项演练：由各专业队各自开展的应急救援任务中的单项科目的演练。③综合演练：由应急救援指挥部按应急救援预案要求，开展的全面演练。演练内容：①装置、设备泄漏的应急处置抢险；②通信及报警信号的联络；③急救及医疗；④消毒及洗消处理；⑤染毒空气监测与化验；⑥防护指导，包括专业人员的个人防护及员工的自我防护；⑦各种标志、设置警戒范围及人员控制；⑧厂内交通控制及管理；⑨泄漏污染区域内人员的疏散撤离及人员清查；⑩向上级报告情况及向友邻单位通报情况、事故的善后工作。演练范围与频次：①组织指挥演练由指挥领导小组副组长每半年组织一次；②单项演练由安保部每季组织一次；④综合演练由指挥领导小组组长每年组织一次。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书7.7.13公众教育和信息对工厂邻近地区开展公众教育、培训和发布有关信息，让公众做到心中有数，防患于未然，一旦发生事故，附近的群众能以最快速度撤离出危险区域。宣传知识内容主要包括：（1）项目所涉及到的主要原辅材料的危险特性；（2）各有毒有害物质的防护方法；（3）重大事故发生后的撤离和疏散方法。7.8结论（1）根据对本项目生产、运输、贮存及污染治理等过程涉及的化学物质的分析，及根据对本项目功能单元的划分，判定本项目环境风险评价等级为二级。（2）通过对本项目各类事故的发生概率及其源项的分析，确定本项目最大可信事故确定为液氯储罐泄漏事故。（3）为了防范事故和减少危害，建设项目从泄漏事故应急、厂区总平面布置、危化品储运管理、污染治理系统事故运行机制等方面编制了详细的风险防范措施，并根据有关规定制定了企业的环境突发事件应急救援预案，并定期进行演练。当出现事故时，要采取紧急的工程应急措施，如有必要，要采取社会应急措施，以控制事故和减少对环境造成的危害。（4）拟建项目风险泄露事故经预测未出现半致死浓度范围，拟建项目事故风险可以接受。（5）厂区设置容积为150m3的事故池，并配套设置迅速切断事故废水直接外排并使其进入储存设施的措施。事故池应采取安全措施，且在非事故状态下不得占用，保证可以随时容纳可能发生的事故废水。（6）本厂生产装置具有潜在的事故风险，尽管最大可信事故概率较小，但还应从建设、生产、贮运等各方面积极采取措施。为了防范事故和减少事故的危害，应加强危险物料管理、完善安全生产制度，杜绝环境风险事故发生。当出现事故时，要采取紧急的工程应对措施，如有必要，要采取社会应急措施，并根据实时情况和事故种类确定人群疏散范围，以控制事故和减少对环境造成的危害。（7）生产过程中涉及到多种有毒有害的物质，工人在生产过程中要做好防护。工作现场禁止吸烟、进食和饮水。工作完毕，淋浴更衣，210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书保持良好的卫生习惯。进入罐、限制性空间或其它高浓度区作业时，须有人监护。必要时根据需要配戴防毒面具或面具式呼吸器、防护眼镜、防护服或防护手套。综上所述，建设项目的环境风险值水平与同行业比较是可以接受的。在各环境风险防范措施落实到位的情况下，将可大大降低本项目的环境风险，最大程度减少对环境可能造成的危害。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书8污染防治对策及环保措施可行性分析8.1废气污染防治措施及可行性分析本项目生产过程中主要废气有：高纯石墨车间（高温法）成品包装及保温料筛分过程中产生粉尘；离子电池负极材料系统在石墨粉碎、整形、分级过程产生的粉尘；沥青包覆生产过程产生沥青烟和烟粉尘废气；推板式隧道窑碳化过程及石墨化炉石墨化过程产生的高热废气，主要成份为沥青烟、苯并芘、烟粉尘、非甲烷总烃、惰性气体，产品筛分除磁、包装过程中会产生粉尘。8.1.1粉尘防治措施及可行性分析8.1.1.1防治措施项目产生的烟/粉尘经布袋除尘器净化后高空排放，均可满足《大气污染物综合排放标准》（GB16297-1996）表2的要求。9.1.1.2可行性分析布袋除尘器工作中含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室滤筒，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。同时，除尘器自带反吹清灰装置，可定期对滤筒进行清灰，保证其过滤效率。近年来，随着新技术、新材料不断地发展，以日本、美国的公司为代表，对除尘器的结构和滤料进行了改进，使得布袋除尘器泛地应用于水泥、钢铁、电力、食品、冶金、化工等工业领域，整体容量增加数倍，成为过滤面积>2000m2大型除尘器，是解决传统除尘器对超细粉尘收集难、过滤风速高、清灰效果差、滤袋易磨损破漏、运行成本高的最佳方案，和市场上现有各种静电除尘器相比具有有效过滤面积大、压差低、低排放、体积小、使用寿命长等特点，成为工业除尘器发展的新方向。项目筛分、粉碎分级、包装过程中产生的粉尘均采用布袋除尘器净化，为成熟和先进的粉尘处理措施，通过采取此措施，生产过程产生的烟/粉尘能达标排放，并且经济可行。8.1.2有机废气防治措施及可行性分析锂离子电池负极材料生产过程中沥青保温罐和包覆生产过程产生沥青烟和烟粉尘废气；推板式隧道窑碳化过程及石墨化炉石墨化过程产生的高热废气，主要成份为沥青烟、苯并芘、烟粉尘、非甲烷总烃、惰性气体等。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书8.1.2.1防治措施锂离子电池负极材料生产系统有机废气采用喷淋冷凝+高压电捕焦+过滤+光氧分解净化装置进行处理，有机废气主要成分为沥青烟，沥青烟气是由大量液态和少量气态多环芳烃类碳氢化合物组成的混合物，通常含有3,4苯并芘、苯并蒽、咔唑等80多种多环芳烃类物质。根据《电捕法净化焙烧炉沥青烟气》（环境科学与技术第29卷第7期），经电捕法处理后，有机废气中烟尘、沥青烟、苯并芘、非甲烷总烃净化效率分别为98.8%、97.8%、98.0%、98.5%。废气收集后通过管道引入喷淋冷凝+高压电捕焦+过滤+光氧分解净化装置进行处理达标后，由15米高排气筒达标排放。废气中各类污染物排放浓度均可满足《大气污染物综合排放标准》（GB16297-1996）表2的要求。8.1.2.2可行性分析烟气收集管路喷淋喷淋冷凝器气水分离器湿式沥青烟净化器四级过滤器光氧分解净化器排气筒排放引风机废水环保水池废水处理罐(油水分离)循环水循环水噪声210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书本项目各有机废气产生环节均通过风机的抽吸作用在收集罩和管道内形成负压，烟气进入管道。管道内设计水喷淋系统，能有效降低管内温度，以免出现着火现象，同时便于管道内的油水混合物排走，主管道设置一定的坡度。主管道的最低点处留有排水装置，回水流入油水分离系统，定期对底部含焦油废水进行清理，含焦油废水交由危废单位处置。管道中无法拦截的粉尘颗粒，须经过喷淋捕雾装置，将绝大部分粉尘以及一部分烟尘中的油性物质收集下来。洗涤产生的含油废水利用油水分离系统循环使用。温度较高的烟气经过洗涤之后，通过气水分离通入湿式水膜恒流高压沥青烟气净化器。净化器内利用高压电场发射出来的电子，以及由电子碰撞空气分子而产生的负离子来捕捉沥青烟气中剩余的细小颗粒，从而去除烟气中剩余部分的烟气粉尘以及油类物质。净化后的废气经过光氧净化装置，在装置中紫外光和强氧化物质与废气分子发生分解等化学反应去除废气的异味。（1）颗粒物洗涤净化对烟气中的颗粒物第一步采用管道喷淋洗涤和洗涤塔水雾喷淋捕捉两种方法。由于管道内风速过快，对于粉尘的去除效果有限，管道喷淋出来的烟气依然含有大量的粉尘，所以管道出来的烟气必须经过喷淋除尘装置。在合适的停留时间以及风速下，利用水雾对粉尘的捕获粘附作用，将绝大部分粉尘以及一部分烟尘中的油性物质采用洗涤塔收集下来。用水的射流雾化和填料旋风水膜技术，在高效风机的作用下，烟气通过填料旋风水膜洗涤塔洗涤净化，烟气中的固态颗粒物及大部分油性有机物经过物理混合，形成乳浊液排入环保沉淀池经沉淀后再次进入隔油循环水罐。剩余的小部分颗粒物及小部分有机雾化物进入湿式水膜恒流高压沥青烟气净化器。（2）湿式水膜恒流高压沥青烟气净化器本工艺中湿式水膜恒流高压沥青烟气净化器工作原理为电捕法，可以补集0.1um以下的微尘粒子和气凝胶粒子及大的有机分子。工作原理：当电源接通后，集电极与电晕线之间就建立了一个非均匀电场，电晕线附近电场最大，通过改变电压可改变电晕线周围的电场强度。当空气中的电场强度大于击穿电压时，空气就会被击穿而发生电离，形成大量的正负离子。负离子随着电场像正极漂移，在漂移的过程中与油烟、中性粉尘及气凝胶颗粒发生碰撞，这些粉尘颗粒吸附电子后使原本中性的颗粒带上了负电。在电场作用下，这些所有带负电的颗粒被吸附在集电极上，从而达到烟气的净化目的。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书由于电子的直径非常小，其粒径比油烟粒子的粒径要小很多数量级。而且电场中电子的密度很高，处在电场中的油烟粒子很容易被电子捕捉。电场的设计使油烟粒子的运动速度较低，一般在零点几秒内便能使油烟粒子被吸附到阳极上。因此，该设备的除油烟率非常高，而且特别适用于捕捉粒径较小和重量较轻的油烟粒子。（3）四级过滤塔烟气从湿式水膜恒流高压沥青烟气净化器出来后进入四级过滤塔，塔内分布有密度不同的钢丝网，烟气通过过滤网进一步净化，除去细小的油烟粒子。（4）光催化氧化装置除味净化高能紫外线/臭氧光解氧化技术，是一种新型废气治理技术，气基本原理是：废气物质一方面在高能紫外线照射下，使挥发性有机物等污染物分子键产生开环和断裂等多种化学反应，降解转变成CO2、H2O等低分子化合物；另一方面，利用高能紫外光照射分解空气中的氧气，生成臭氧，臭氧吸收紫外线生成氧自由基和氧气，氧自由基与空气中的水蒸气作用生产羟基自由基，一种更强的氧化剂，与醇、醛、羧酸等有机废气，彻底氧化为水、二氧化碳等无机物。另外，未吸收紫外线的臭氧也是一种强氧化剂，与一些有机废物接触后将其氧化生成水、二氧化碳等无机物，具有立竿见影的脱臭效果。（5）油水分离系统本废气处理工艺中喷淋过程会产生喷淋废水，通过设置的2个喷淋废水处理罐（内设油水分离器），经油和水分离及沉淀后，废水可循环使用。总体来说，本项目营运期采取的有机废气治理措施目前已在云海腾集团有限公司、青岛市平度福康石墨加工厂及青岛凯利达石墨制品有限公司中广泛使用，运行良好。通过采取此措施，项目生产过程中产生的有机废气可达标排放，其防治措施已在同行业中得到证明，技术上可行。8.1.3内串炉含氯废气防治措施及可行性分析（一）防治措施高纯石墨系统生产系统中内串炉高温提纯过程会产生惰性气体和未反应氯气及氯化物杂质，内串炉废气与被依托单位内串炉废气与石墨化废气一同进入三级碱液吸收塔处理，氯气的吸收效率达90%以上，经处理后经25m高排气筒排放后满足《大气污染物综合排放标准》（GB16297-1996）表2的要求。（二）可行性分析210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书碱液喷淋吸收塔的吸收原理：一般采用逆流操作，即吸收液在塔内自上而下流动，气体自下而上通过，逆流吸收可以使吸收更完善，并能获得较大的吸收推动力。塔体外部的气体进入塔体后，经多孔板进入填料层，填料层上有来自于喷嘴分布下的喷淋液体，并在填料上形成一层液膜，气体流经填料空隙时，与填料液膜接触并进行吸收或中和反应，气体继续向上行走，经过几次吸收或中和后的气体经除雾器收集后，经出风口排出塔外。碱液喷淋塔采用玻璃钢材质，具有产品设计合理，收净化效率高，耐腐蚀，耐老化性能好，便于安装维护等特点。8.1.4废气无组织排放防治措施及可行性分析由于本项目依托关联公司建设，本项目无组织排放的污染物主要来生产车间产生的无组织粉尘。在废气正常排放情况下，近距离厂界周围浓度由无组织排放源强控制。为控制无组织废气的排放量，必须以清洁生产的指导思想，对物料的运输、贮存、投料、出料、产品的存贮、尾气吸收、污水处理等全过程进行分析，调查废气无组织排放的各个环节，并针对各主要排放环节提出相应改进措施，以减少废气无组织排放量。本项目无组织废气主要来自装置区和生产车间，拟采取以下控制措施：①选用高质量的管件，提高安装质量，并经常对设备检修维护，将化学品在输送过程中的跑、冒、滴、漏减至最小；②对输送管道定期检修，加强管道接口处的密封；③加强人员培训，增强事故防范意识。④生产过程密闭运行，车间加强通风，以减少无组织粉尘的排放；⑤采用设计先进的集尘系统，提高集气罩的收集效率。通过以上废气污染控制措施处理后，污染物排放浓度均满足《大气污染物综合排放标准》（GB16297-1996）表2的要求。同时，企业应培养员工的环保意识，加强管理，规范员工的作业方式，定期清扫车间，保持车间内环境的干净、整洁，提高职工工作环境。8.2废水污染防治措施及可行性分析本项目内串炉产生的含氯废气依托关联公司三级碱液吸收塔进行处理，故本项目不考虑含氯废气处理用水、排水。项目有机废气喷淋废水属于危险废物（HW08废矿物油与含矿物油废物），交由危废单位定期处置。且本项目循环用水、职工生活用水均依托关联公司，不需要考虑废水排放。8.2.1地下水污染防治措施的可行性分析项目地下水防护措施采取分区防护。（1）本项目所依托的关联企业设重点防护区、一般防护区和非污染区域，其中重点防护区包括：循环水池、废料库、危化暂存间210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书等物料库房。一般防护区包括：水泵房等。非污染区域包括：办公楼、宿舍等。对于重点防治污染区，参照《危险废物安全填埋处置工程建设技术要求》（国家环保局2004.4.30颁布试行）、《危险废物填埋场污染控制标准》（GB18598-2001）（2013年修改）执行防渗设计。具体为：重点防治污染区地面基础实施防渗施工，防渗层为至少1米厚粘土层（渗透系数≤10-7厘米/秒），或2毫米厚高密度聚乙烯，或至少2毫米厚的其它人工材料，渗透系数≤10-10厘米/秒。循环水池、隔油池采用混凝土防渗结构，敷设2毫米厚高密度聚乙烯，或至少2毫米厚的其它人工材料，渗透系数≤10-10厘米/秒。同时，废料库、危废暂存间周围设置围堰。（2）一般污染防治区对于一般污染防治区，参照《一般工业固体废物贮存、处置场污染控制标准》（GB18599－2001）（2013年修改）Ⅱ类场进行设计。（3）非污染防治区对于基本上不产生污染物的非污染防治区，不采取专门针对地下水污染的防治措施。另外，厂区设置1座事故池，容积150m3，用于收集可能产生的事故废水，可容纳项目2天以上生活及餐饮废水排放量。收集的事故废水进入污水处理站进行处理，从而保证事故废水不会出现散排散放而污染地下水的现象。结合项目地理位置及当地水文地质条件，项目区位于包头市城区地下水源地准保护区以南，不处于准保护区以外的补给径流区，可避免对准保护区产生影响。同时，项目营运期废水排放强度较小，且水质简单，经处理后能够满足《污水综合排放标准》（GB8978-1996）中三级标准限值，排入园区污水管网，进入北郊水质净化厂，从而可避免对周围地下水产生影响。项目在工程设计、施工和运行的同时，严格控制厂区污水的泄漏。污水收集与排放应采用无缝钢管，污水管接口采取严格的密封措施，管道铺设走向须明确清晰，易于监督和维护；严把质量关，杜绝因材质、制管、防腐涂层、焊接缺陷及运行失误造成的管线破损渗漏；生产运行过程中，必须强化监控手段，定期检查。采取上述措施后，可最大限度减少无组织排放，同时由于在设计、施工中采取了严格的防渗、防腐措施。综上所述，本项目采用的废水污染防治措施可行，可以有效避免对厂址区周围的地下水环境造成影响。8.3噪声治理措施的可行性及达标分析项目噪声源主要为生产过程中各种设备的运行噪声，通过对同类型项目噪声源210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书的调查和类比，设备正常运行时噪声源强约为75-100dB(A)。企业应积极采取噪声控制措施，做到厂界噪声达标排放。在满足工艺条件的前提下，选用辐射噪声小、振动小的设备；设备设置在厂房或机房内，墙体贴吸声材料，门窗采取隔声处理；设计中对振动较大的设备如压缩空气机、风机、水泵等，安装时均设置减振垫，并进行合理布置；风机排风口、压缩空气机进气及排气口加装消声器；在厂区道路两侧、车间四周种植乔、灌木、草坪结合的绿色立体防噪林带，进一步提高降噪能力。项目采取的以上治理措施可以达到降低噪声效果，是国内治理噪声常用的方法。通过采取上述措施后，厂界噪声值符合《工业企业厂界环境噪声排放标准》（GB12348—2008）中的2类标准的要求，其措施可行。8.4固体废物污染防治措施及可行性分析项目营运期产生的固体废物分为危险废物和一般废物。8.4.1危险废物污染防治措施及可行性分析8.4.1.1危险废物的产生及防治措施有机废气处理装置收集的焦油和和含焦油废水属于危险废物，采用专用容器收集，暂存于废料库危险废物暂存区，委托有资质单位清运处置。本项目产生的危险废物均按照《危险废物贮存污染控制标准》（GB18597-2001）（2013年修改版）的要求贮存。各种危险废物应分类、分区存放，分别贮存在不同的密闭容器中，并在显著位置设有标识；危险废物贮存场地不得有明火或热源，并应采取适当的措施避免引起火灾。危险废物厂内转运采用密闭运输车辆运输，厂外运输委托有危废资质的单位运输。在转移危险废物时，应遵从《危险废物转移联单管理办法》，实行危险废物转移五联单制度。在运输过程中严格按照《汽车危险货物运输、装卸作业规程》（JT3145—91）、《汽车危险货物运输规则》（JT3130—88）进行。8.4.1.2危险废物贮存库与标准的符合性分析项目产生的危险废物采用专用容器收集，分类、分区暂存于关联公司的废料库危险废物暂存区。关联公司危险废物暂存区污染防治措施与《危险废物贮存污染控制标准》（GB18597-2001）对应表见表8-1。表8-1项目危险废物暂存区污染防治措施对照表序号GB18597-2001中要求项目拟采用措施210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书1除常温常压下不水解、不挥发的固体危险废物可在贮存设施内分别堆放外，其他的必须装入容器危险废物暂存于废物暂存区，焦油采用专用容器收集，委托有资质单位清运处置2禁止将不相容（相互反应）的危险废物在同一容器内混装危险废物分类存放在不同的容器内3无法装入常用容器的危险废物可用防漏胶袋等盛装危险废物均采用专用容器收集4装载液体、半固体危险废物的容器内须留有足够的空间，容器顶部与液体表面之间保留100mm以上的空间容器留有足够空间，容器顶部与液体表面间保留100mm以上的空间5盛装危险废物的容器上必须粘贴符合标准附录A所示的标签容器上全部粘贴相应的标签6危废贮存基础必须防渗，防渗层为至少1m厚粘土层（渗透系数≤10-7cm/s），或2mm厚高密度聚乙烯，或至少2mm厚其他人工材料，渗透系数≤10-10cm/s采用2mmHDPE膜进行防渗处理，渗透系数≤10-10cm/s7堆放危险废物的高度应根据地面承载力确定满足承载力要求8应设计建造径流疏导系统，保证能防止25a一遇的暴雨不会流到危险废物堆里本项目危险废物贮存仓库外围设置雨水截水沟、导流渠9危险废物堆防风、防雨、防晒本项目危险废物贮存仓库防风、防雨、防晒10须做好危险废物情况的记录，包括危险废物名称、来源、数量、特性和包装容器类别、入库日期、存放库位、废物出库日期及接收单位名称等项目危废临时存放库有专人负责，危废进出均有详细登记11危险废物贮存设施必须按照GB15562.2的规定设置警示装置、危险废物贮存设施周围应设置防护围栏危废临时存放库设置警示装置，周围设置防护围栏12危险废物贮存设施应配备通讯设备、照明设施、安全防护服装及工具，并设有相应的应急防护设施配备相应的通讯设备、照明设施、安全防护服装及工具，并设有相应的应急防护设施综上所述，该项目中产生的各类危险废物防治措施均满足《危险废物贮存污染控制标准》（GB18597-2001）（2013年修改版）的要求，其措施可行。8.4.2一般固体废物污染防治措施及可行性分析本项目主要固废为布袋除尘器收集尘渣、保温材料、废耐火材料。布袋除尘器收集粉尘量返回各自生产工序再次使用；保温材料、废耐火材料暂存于废料库一般工业固废暂存区，经收集后外售综合利用。项目营运期产生的一般工业固废采用收集箱分类收集，依托关联公司暂存于废料库一般工业固废暂存区（占地面积200m2），并设立明显的区分标识，不可随意堆放。同时，企业应做好一般固废的贮存、管理、清运、处置工作，并严格执行《一般工业固体废210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书物贮存、处置场污染控制标准》（GB18599-2001、2013年修改）的相关规定，做到及时清运、妥善处理，清运过程应遵守严格的卫生安全程序。项目营运期产生的一般固体废物均得到妥善的处置，其防治措施可行。8.5环境风险防范措施及可行性分析项目总图布置和建筑安全遵照《建筑设计防火规范》、《建筑灭火器配置设计规范》等国家有关消防规定设计和实施。对于液体材料在储运工程中存在潜在的泄露风险，采取规范操作、科学管理、设置基础防渗及泄漏物收集设施等防范措施。对于液氯在储运工程中存在潜在的泄露风险，采取遵守国家危险品贮存法规、《建筑设计防火规范》的有关规定，规范安全生产操作等防范措施。对于危险废物，分类、分区暂存于废料库，废料库按照相关要求设计。同时，要求企业应委托有资质单位编制项目《安全评价报告》、编制环境监理及环境风险应急预案，并严格落实。通过以上措施，可做大限度的降低风险事故发生概率，将项目的环境风险控制在是可接受的范围内，因此其措施可行。8.6环保设施、设备费用估算项目总投资63885.36万元，环保设施投资约为1360万元，约占总投资的2.13%。项目环保投资见表8.6-1。表8.6-1环保投资一览表序号污染源污染因子费用（万元）环保治理措施1废气除杂筛分、粉碎、包装工序粉尘、炭黑尘200布袋除尘器+15m高排气筒及引风机等配套设施2内串炉氯气20依托关联公司三级碱液吸收塔+25m高排气筒及引风机等配套设施3沥青包裹、炭化、石墨化工序沥青烟、苯并芘、非甲烷总烃1000喷淋冷凝+高压电捕焦+过滤+光氧分解净化装置2套及配套设施4噪声万元70源头、传播途径等处的治理措施5固废万元50依托关联企业一般暂存场所、暂存箱、防渗处理6风险万元10依托关联企业防火堤、消防系统、排水切换阀、事故池7日常监测万元10/8合计万元1360/210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书8.7结论建设项目采取的环境保护措施较完善，各项污染控制措施实用、有效，而且比较经济，能够较好的控制污染物排放，具有技术可行性；另外环保投资占项目总投资的2.13%，经济上可行。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书9清洁生产水平分析9.1清洁生产9.1.1清洁生产概述清洁生产是指不断采取改进设计、使用清洁的能源和原料、采用先进的工艺技术与设备、改善管理、综合利用等措施，从源头消减污染，提高资源利用效率，减少或者避免生产、服务和产品使用过程中污染物的产生和排放，以减轻或者消除对人类健康和环境的危害。清洁生产是一种新的创造性的思想，该思想将整体预防的环境战略持续应用于生产过程、产品和服务中，以增加生态效率和减少人类及对环境的潜在风险。对于生产过程，要求节约原材料和能源，淘汰有毒原材料，减少降低所有废弃物的数量和毒性；对产品，要求减少从原材料提炼到产品利用完的最终处置整个生命周期的不利影响。把污染控制的重点从末端治理转向全程控制，使污染物发生量、排放量最小化。推行清洁生产可以达到“节能、降耗、减污、增效的目的，是环境保护和实现经济可持续发展的必由之路。9.1.2项目清洁生产水平思路本项目清洁生产的分析思路拟从实施清洁生产的基本途径入手，利用清洁生产的方法，从工程的原辅材料消耗和能耗、产品、管理、过程控制、员工、工艺技术、设备和废弃物等方面进行全面分析，进行清洁生产机会识别，提出符合该厂实际情况的经济实用的清洁生产方案，并分析其可行性；根据本项目实施清洁生产后各项主要指标与国内类似行业生产水平进行对比，说明本项目的清洁生产水平。最后提出本项目持续清洁生产方案及方向，指导企业的持续清洁生产，使企业的清洁生产水平达到国内先进水平，最大限度地利用资源，减少废物排放，减轻末端治理负担，使环境保护与经济的可持续发展协调统一。9.2清洁生产水平分析9.2.1原辅材料及能源消耗（1）原辅材料本项目主要原料石墨来源于内蒙古自治区阿拉善左旗查汗木胡鲁石墨矿210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书浮选精矿化学提纯后的高碳石墨产品，采用高温提纯的方法进行除杂生产高纯石墨，采用破碎整形后炭化、高温石墨化方法生产锂离子电池负极材料，生产过程中产生的粉尘经收集处理后回用于生产工序，最大程度地减少原辅材料用量。（1）能源消耗本项目消耗能源为电、水和天然气，电、水、天然气均属于清洁能源。天然气热值高、燃烧充分、燃烧产物为H2O、CO2，对环境空气的影响极小；项目从从源头上降低大气污染物的产生。电耗分析该项目生产年耗电量为9210.69万kW·h，产品耗电量为4005Wh·h/t（产品），属于国内石墨提纯企业较先进水平。水耗分析本项目生产总用水量为105.3m3/h，新鲜补充水量为10m3/h，污水处理后回用水为95.3m3/h，本项目生产用水除蒸发损失外，工艺水大多循环使用，大大节约了水资源，属于目前国内石墨提纯企业先进水平。项目优化各生产单元的作业衔接时间、严格质量控制，实现生产线的高效运行，能够有效控制过多电能消耗。9.2.2生产工艺设备（1）生产工艺本项目主要原料石墨选用内蒙古自治区阿拉善左旗查汗木胡鲁石墨矿浮选精矿化学提纯后的高碳石墨产品，采用高温提纯的方法进行除杂生产高纯石墨，采用破碎整形后炭化、高温石墨化方法生产锂离子电池负极材料。进料口处采用自动进料设备，且进料口处真空、完全密闭，有效控制上料阶段产生的原料粉尘逸散；生产过程中均由车间外的自动化控制室进行控制，生产工艺先进，实现自动化生产，适合批量连续生产，产量高，品质稳定。（2）设备先进性本项目生产设备属常规生产设备，设备构造较简单，主要生产设备为内串石墨化炉。石墨化工艺中内串石墨化属于最有优势的一种，与艾其逊炉相比具有:单位小时升温快、热销率高、电耗低、送电时间短、电极质量均匀等等优点。内串石墨化炉在国内其装备水平和工艺技术日趋成熟。电单耗保持在2800~3200kW·h，送电时间14~18h,产品合格率(按根数计)97%以上。产品均质性好,生产环境大为改善。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书本项目建设自动化控制室，控制室内主要布置仪表盘、操作台、工业电视和电信设施等主要设备，生产过程中减少了劳动力，实现全程自动化控制，设备工艺先进。本次工程采用节能、高效的设备，基本可以实现自动化生产，未选用国家明令禁止的耗能设备。9.2.3废物综合利用指标分析项目营运期产生的一般固体废物主要有：布袋除尘器收集的粉尘；隧道窑、内穿炉和石墨化炉定期更换的保温材料和维修产生的废耐火材料，总计产生量约为1537.894t/a。收集粉尘及保温材料均回用于生产工序，废耐火材料外售综合利用，喷淋冷凝+高压电捕焦+过滤+光氧分解净化装置捕集的废焦油和含焦油废水，委托有资质单位清运处置。项目营运期产生的固体废物均最大程度的得到综合利用，能够满足废物综合利用指标。9.2.4污染物排放指标本项目对生产过程中产生污染的设施均采取了高效、可靠的污染控制措施，最大限度的减少了污染物的排放。采取上述措施后，使得生产过程中排放的废气全部实现达标排放；产生的各类固体废物均得到了合理的处置及综合利用。9.3环境管理要求环境管理是企业清洁生产的重要组成部分，项目建成运行后，企业清洁生产中的环境管理必须做到高起点、高标准和严要求。环境管理要求见表9-3。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书表9-3企业的环境管理要求表9.4清洁生产结论与建议9.4.1清洁生产评估结论本项目在生产过程使用水、电、天然气等清洁能源，满足《石墨行业准入条件》中产品综合能耗的相关标准；生产过程产生的大气和废水污染物均可以达标排放，产生的固体废物得到妥善处置，设备噪声达标排放；项目投产后各项污染物排放量较低，对环境的影响在可接受范围内；企业将建立完备的管理制度、节能措施和相应的环境管理规章制度。因此，本项目建设满足清洁生产的要求。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书9.4.2建议1、项目投产后，进行清洁生产的审核工作。通过清洁生产审核对企业单元操作中原料、产品、水耗等因素，进而制定污染削减目标，提出相应的技术措施。通过实施清洁生产审核提高企业管理水平，最终提高企业的产品质量和经济效益。2、加强企业管理，积极开展ISO14000环境管理体系认证，对产品从开发、设计、加工、流通、使用、报废处理到再生利用整个生命周期实施评价制度。同时，企业在争取认证和保持认证的过程中可以达到提高企业内部环保意识，实施绿色经营，改善管理水平，提高生产效益和经济效益，增强防治污染能力。3、建立严格的管理制度，落实岗位责任制，加强生产中的现场管理，加强生产管理和设备维修，及时检修、更换破损的管道、机泵、阀门和污染治理设备，尽量减少和防止生产过程中的跑冒滴漏。4、对单位产品实行用料考核制度，并与职工的经济效益挂钩，减少物料消耗，降低生产成本，削减污染物排放量，一旦发现异常现象，应积极查找原因，及时采取有效措施解决，并将其反馈于生产中，杜绝异常现象发生。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书10污染物排放总量控制10.1总量控制分析原则实施污染物排放总量控制是考核各级政府和企业环境保护目标责任制的重要指标，也是改善环境质量的具体措施之一。目前，国家实施污染物排放总量控制的原则是：将给定区域内污染源的污染物排放负荷控制在一定数量之内，使环境质量可以达到规定的环境目标。污染物总量控制方案的确定，在考虑污染物种类、污染源影响范围、区域环境质量、环境功能以及环境管理要求等因素的基础上，结合项目实际条件和控制措施的经济技术可行性进行。10.2总量控制对象根据国家环保部对“十二五”期间主要污染物排放总量计划，在“十一五”化学需氧量（COD）和二氧化硫（SO2）两项主要污染物的基础上，“十二五”期间国家将氨氮和氮氧化物（NOx）纳入总量控制指标体系，对化学需氧量（COD）、二氧化硫（SO2）、氨氮、氮氧化物（NOx）四项主要污染物实施国家总量控制，统一要求、统一考核。本项目污染物排放总量控制，以最终设计规模为核算基础，污染物达标排放为核算基准，经负责审批的环保行政主管部门审核、确定，具体原则如下：（1）原则上以达标排放或同类型企业可以达到的水平作为总量控制的依据；（2）本报告提出的总量控制建议指标，经负责审批的环境保护行政主管部门核实和批准后实施；（3）总量控制指标一经批准下达，建设单位应严格控制执行，不得突破。10.3建设项目污染物总量分配情况根据本项目特点以及项目所在地区的相关规定，确定COD、氨氮、SO2、NOx为总量控制因子。1、大气：根据工程分析，本项目无SO2、NOx排放，无需申请总量。2、废水：本项目内串炉产生的含氯废气依托关联公司三级碱液吸收塔进行处理，故本项目不考虑含氯废气处理用水、排水，有机废气喷淋废水属于危险废物（HW08废矿物油与含矿物油废物），交由危废单位定期处置。项目循环用水、职工生活用水均依托关联公司，不需要考虑废水排放。故本项目无废水产生，无需申请总量。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书11经济、社会、环境效益分析11.1经济效益简要分析项目总投资63885.36万元，投产后年销售收入可达49982.07万元，可实现利润总额3195.17万元，经济效益可观。11.2社会效益简要分析本项目在内蒙古包头装备制造产业园区内，项目的实施可以更好地促进内蒙古包头装备制造产业园总体发展规划的实施，有利于开发区的快速发展，社会效益显著。项目建成投产后，正常年的增值税为2722.5万元，上交所得税798.79万元。对改善和促进地方经济发展、增加项目覆盖区人民收入起到积极的推动作用。同时可刺激和带动项目区工程机械制造业、交通运输业和服务业等相关产业的发展，间接带动地方经济和国民经济的发展。本项目可安排劳动用工190名，对增加该地区劳动收入，减轻社会就业压力，提高就业水平和劳动技能，稳定社会秩序等方面具有积极作用。高纯石墨和锂离子电池负极材料项目的开发建设，有利于保护我国优质的石墨资源；同时把丰富石墨原料加工成高新技术产品，能为核电、化工、能源、电子、环保、冶金、机械、医疗等领域的市场提供稳定的供应渠道，并促进相关行业的发展；同时还具有巨大的出口潜力，可改变我国石墨出口产品结构，大大提高创汇能力，使企业获得超高的经济效益；另外，对于实现石墨行业的产业结构调整，实现资源整合，提高产业集中度具有重大的意义，为我国经济社会发展做出重大贡献，可见高纯石墨和锂离子电池负极材料项目势在必行。11.3环境效益简要分析本项目生产过程中采用清洁能源—天然气，降低了污染物的产生量，产生的废气可实现达标排放；通过采取节水减污措施，可实现水循环利用，废水能够实现达标排放；产生的固体废物实现了废物的综合利用和合理处置，最大限度的减少了对环境的负面影响，符合国家节能减排的要求。综上所述，本项目建成投产后，具有较好的经济效益，明显的社会效益，对环境的影响在可以接受的水平内。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书12环境管理与环境监测计划环境管理是企业生产管理的一个重要组成部分，企业的环境管理应贯穿到整个生产建设的全过程，环境管理指标应纳入企业发展规划中，并作为企业整体形象的一个考核指标，以真正做到经济效益、环境效益和社会效益三者的统一。实施环境管理可加强对本项目的环境管理，对建设项目各阶段的环保措施实施监督。环境监测计划是环境管理工作的重要组成部分，环境监测数据是环境管理方面的重要基础资料。12.1环境管理12.1.1环境管理机构建立以总经理为组长的环保领导小组，并建立管理网络。根据公司的实际情况应建立环保科，配备专职环保管理干部，主要负责督促、检查、贯彻执行国家及上级制定的各项环境保护方针、政策和法规，对违反者有权制止和向上级或越级报告；监督检查“三同时”执行情况；开展三废治理工作，搞好综合利用；制订污染物排放分级控制标准，按照污染物排放标准，管理好环保治理设施，控制污染水平；调查处理污染事故；根据国家、省、市环保的有关政策、法规及公司的生产发展规划，依照生产和环保协调发展的原则，制定本企业环保的长远规划、年度计划和限期治理项目。12.1.2环境管理计划本项目的环境管理分为施工期和运营期两个阶段。项目施工期环境监理详见表12-1。表12-1施工期环境监理计划项目管理内容实施机构1主体工程高纯石墨车间、锂离子电池负极材料生产车间承包商3环保工程废气烟尘除尘系统、喷淋冷凝+高压电捕焦+过滤+光氧分解净化装置捕集等承包商废水项目排水管网承包商噪声施工不应在夜间(20:00-6:00)午休（12：00－14：30）进行。严格执行《建筑施工场界环境噪声排放标准》（GB12523-2011）标准。承包商固废固废建筑垃圾及生活垃圾及时清运，实现无害化处置。承包商210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书4防渗措施污水处理站、废水处理设备、循环水池、食堂隔油池等物料库房地面基础防渗，要求防渗层为至少1米厚粘土层（渗透系数≤10-7厘米/秒），或2毫米厚高密度聚乙烯，或至少2毫米厚的其它人工材料，渗透系数≤10-10厘米/秒。承包商污水处理站各类水池、循环水池采用混凝土防渗结构，敷设2毫米厚高密度聚乙烯，或至少2毫米厚的其它人工材料，渗透系数≤10-10厘米/秒。污水处理站和废水处理设备各类罐体应采用碳钢或玻璃钢等防腐、防渗材料。液体材料库房及储存区设置围堰。本项目建成投产后，其环境管理工作应纳入全公司环境管理工作体系，并按新项目要求的原则，在搞好生产管理的同时，搞好环境管理。建立健全的环境管理制度负责对环保设施的操作维护保养和污染物排放情况进行监督检查，同时要做好记录，建立排污档案。主要职责如下：1、贯彻执行环保法规和有关标准；2、组织制定和修改公司的环境保护管理规章制度并监督执行；3、制定并组织实施公司的环境保护规划和计划；4、领导和组织公司的环境监测；5、检查公司环境保护设施的运行情况；6、推广和应用环境保护先进技术和经验；7、组织开展公司环境保护专业的技术培训，以提高环保人员的技术素质和业务水平；8、组织和开展公司的环境保护科研和学术交流。要建立健全环保制度，设立全公司和车间的三级环境管理网，把环境管理工作纳入公司、车间的日常生产管理中，实行岗位责任制，建立一支具有专业知识的环保队伍。12.2环境监测12.2.1监测机构本项目建成投产后，考虑其污染因素和实际情况，不必成立专门的环境监测机构，为减少设备投资，保障监测数据的权威性，可委托具有监测资格的环境监测部门监测。12.2.2监测计划及内容建设工程的监测计划应包括两部分：一为竣工验收监测，二为营运期的常规监测计划。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书竣工验收监测：建设工程投入试生产后，公司应及时和环保主管部门指定的环保监测站取得联系，要求对建设工程环保“三同时”设施组织竣工验收监测。营运期的常规监测：为掌握建设工程环保设施的运行状况，对建设工程主要污染源进行监测。具体监测项目及监测频次见表12-2。环境保护监测部门可随时对以上监测项目进行监督、监测。表12-2本项目污染源监测项目及监测频次环境要素监测位置监测项目频次废气破碎分级排气筒（H4）粉尘正常情况下每季度一次，每次连续2天，每天采样2次，采样时间需保证能够达到最低检出限。（非正常工况随时监测）除杂筛分排气筒（H1、H5）、包装排气筒（H2、H6）炭黑尘沥青包裹排气筒（H7）烟粉尘、沥青烟炭化、石墨化排气筒（H8）烟粉尘、沥青烟、苯并芘、非甲烷总烃噪声厂界外1.0mLeq（A）每季一次，每次一天固废统计各类固废量统计种类、产生量、处理方式、去向每月统计1次12.3排污口规范化按照国家环保总局、内蒙环保厅关于对排放口规范化整治的统一要求，规范废气采样平台，便于环境管理及监测部门的日常监督、检查和监测。首先排污口要立标管理,设立国家标准规定的标志牌,根据排污口污染物的排放特点，设置提示性标志牌（一般污染源）或警告性环境保护图形标志牌（毒性污染物）。本项目应按要求设立提示性标志牌。其次废气排放口应按照国家有关规定，规范排气筒数量、高度。此外按照《污染源监测技术规范》要求，对现场监测条件按规范要求搭设采样监测平台，除尘器前、后预留监测孔，便于环境管理及监测部门的日常监督、检查及监测。12.4“三同时”验收一览表本项目所涉及到的各项环保措施必须按照“三同时”的要求落实到位，各项环保措施“三同时”验收项目见表12-3。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书表12-3“三同时”验收一览表污染源污染物名称环保设施名称治理措施预期效果进度废水有机废气处理装置COD、SS、石油类焦油废水储池严格按照危险废物贮存要求储存,并定期交由危废单位定期处置与项目主体工程同时设计、同时施工、同时投产使用破碎、分级、除杂筛分、包装工序粉尘、炭黑尘布袋除尘器经集气罩收集后进入布袋除尘器处理后，各经由15m高排气筒高空排放满足《大气污染物综合排放标准》（GB16297-1996）表2中二级标准要求焙烧、石墨化烟粉尘、沥青烟、苯并芘、非甲烷总烃电捕焦装置经管道收集后经喷淋冷凝+高压电捕焦+过滤+光氧分解净化装置处理后，经排气筒高空排放满足《大气污染物综合排放标准》（GB16297-1996）表2中二级标准要求及《工业炉窑大气污染物排放标准》（GB9078-1996）二级标准及无组织排放监控浓度限值要求固废收集粉尘、炭黑尘分类收集经收集后返回各自生产工序再次使用处置率100%卸模修整过程中产生的废料收集后返回装模具、成型工序再次利用保温材料及废耐火材料经收集后外售综合处理废焦油及含焦油废水委托有危险废物处理资质的单位进行处理噪声//高噪声设备安装隔声、消声、减振等装置厂界满足《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书13产业政策符合性及选址合理性分析13.1产业政策及相关规划符合性分析13.1.1产业政策符合性分析本项目属于《产业结构调整指导目录（2011年本）》（修正）中“鼓励类八、钢铁7.直径600毫米及以上超高功率电极、高炉用微孔和超微孔碳砖、特种石墨（高强、高密、高纯、高模量）、石墨（质）化阴极、内串石墨化炉开发与生产”，未生产、使用国家明令禁止的危险化学品，未采用和使用国家明令淘汰、禁止使用的工艺、设备，符合石墨行业准入条件，符合国家产业政策要求。本项目已向包头市青山区发展和改革局申请备案（登记备案文件见附件，登记备案号：青发改审批字[2016]64号）。项目选址位于包头市青山区包头装备制造产业园区新规划区，B4路以南，A2路以西，用地属于园区规划的工业用地。包头装备制造产业园区是国家新型工业化产业示范基地；是我国中西部重要的装备制造业基地；是以装备制造为主导产业，设施配套完善的自治区级产业园区。依托历史上形成的工业基础与优势，以及经过近几年对新建区的建设、培育和发展，园区打造重车装备、新能源装备、综采装备、铁路装备、机电装备、工程装备六大主导产业，积极培育核电装备、化工装备、冶金装备、环保装备等产业。本项目所生产的石墨新材料系列产品可作为园区内众多重车企业及新能源企业的上游配套辅助产品，可作为能源制造产品。因此，本项目的建设符合装备园区的用地及产业规划。综上所述，本项目符合国家产业政策。13.1.2相关规划符合性分析13.1.2.1与《内蒙古自治区国民经济和社会发展第十三个五年规划纲要》及《包头市城市总体规划》的符合性2016年1月29日内蒙古自治区第十二届人民代表大会第四次会议批准并制定形成《内蒙古自治区国民经济和社会发展第十三个五年规划纲要》，纲要中确定积极发展战略性新兴产业的规划，做大做强新材料产业，推动乌兰察布、阿拉善等地区石墨资源开发利用，加快推进高纯石墨、柔性石墨、核级石墨、石墨烯、碳素、磷酸铁锂等系列下游新型产品研发和应用，促进规模化生产，建成国家、自治区石墨材料产业基地。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书根据《包头市城市总体规划》（2006～2020），包头市产业总体发展战略为“发挥钢铁、有色冶金、装备制造、化工、稀土、电力等传统支柱产业的优势，积极培育壮大农畜产品加工、新型建材、生物制药、精品纺织、电子信息等新兴产业，加大技术改造力度，延伸产业链，实现产业升级。”本项目为非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目生产项目，根据包头市青山区发展和改革局《内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目备案确认书》（青发改审批[2016]65号），符合《包头市城市总体规划》（2006-2020）、《内蒙古自治区国民经济和社会发展第十三个五年规划纲要》的总体精神与要求。13.1.2.2与《包头市非金属矿物材料产业发展研究规划》的符合2015年，包头市已委托中国非金属矿工业协会编制《包头市非金属矿物材料产业发展研究规划》，规划中对发展石墨及新材料产业发展重点、发展思路、发展目标进行明确规划。规划的产业体系构成如下：（1）石墨精粉和高纯石墨提纯作为包头石墨加工重要环节，80%以上产品要经过提纯后才能在市场上销售，其中50%以上达到高纯产品等级。通过选矿、提纯生产含碳量99.9%及99.99%以上的高纯石墨，作为球形石墨、石墨新材料等石墨深加工制品的原材料。（2）石墨新能源材料石墨是锂离子电池、燃料电池、动力电池等重要原材料，该产业市场前景广阔。包头石墨依托青杉汽车、比亚迪汽车新能源优势企业，将电池用石墨材料产业做大做强，并不断延伸产业链，逐渐向电池产业及其他配套材料发展。发展重点：球形石墨、锂离子电池负极材料、动力电池。（3）石墨电碳材料利用石墨材料导电性特点，开发的系列化电力、电气、冶炼等行业需求的石墨类配套产品。发展重点：石墨电极、电刷。（4）石墨新材料利用石墨独有的特性，开发高科技含量的石墨材料与产品，作为产业创新突破发展的方向。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书发展重点：石墨烯材料、石墨红外电热材料、石墨散热材料、氟化石墨、各向同性石墨、石墨航天航空材料、核电用石墨材料等。本项目为非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目生产项目，符合《包头市非金属矿物材料产业发展研究规划》的总体精神与要求。13.1.2.3与装备园区总体规划的符合性项目选址位于包头市青山区包头装备制造产业园区新规划区，B4路以南，A2路以西，用地属于园区规划的工业用地。包头装备制造产业园区是国家新型工业化产业示范基地；是我国中西部重要的装备制造业基地；是以装备制造为主导产业，设施配套完善的自治区级产业园区。依托历史上形成的工业基础与优势，以及经过近几年对新建区的建设、培育和发展，园区打造重车装备、新能源装备、综采装备、铁路装备、机电装备、工程装备六大主导产业，积极培育核电装备、化工装备、冶金装备、环保装备等产业。本项目所生产的石墨新材料系列产品可作为园区内众多重车企业及新能源企业的配套辅助产品，可作为能源制造产品。因此，本项目的建设符合装备园区的用地及产业规划。13.1.2.4与《石墨行业准入条件》符合性分析为保护石墨资源，优化资源配置，提高资源综合利用水平，引导石墨行业健康可持续发展，石墨行业项目应当依据国家有关法律法规和产业政策，符合本准入条件。内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目与石墨行业准入条件符合性分析详见下表：表13.1-1本项目与石墨行业准入条件符合性一览表基本原则符合性分析（一）建设条件和生产布局选项1、新建和改扩建石墨项目必须符合国家产业政策和当地产业发展规划、土地利用总体规划等规定，统筹资源、能源、环境、安全和市场等因素合理布局。本项目为新建，符合国家产业政策和当地产业发展规划及土地利用总体规划。2、严禁在风景名胜区、生态保护区、自然和文化遗产保护区、饮用水源保护区、城市建成区和城市非工业规划区等区域内，城市规划区边界外1公里以内，以及国家和地方规定的环保、安全防护距离以内新建和扩建石墨项目。项目位于包头市青山区包头装备制造产业园区新规划区，符合要求（二）生产规模、工艺与装备选项1、新建和改扩建石墨项目，鼓励使用多碎少磨、磨浮短流程等节能环保的工艺技术，鼓励使用大型破碎磨矿设备、大型立式磨机、充气搅拌浮选机、自动板框压滤机、带脱硫功能压延机等先进设备提高自动化水平。本项目采用先进设备，并配备PLC控制系统2、新建和改扩建高纯石墨项目，采用节能环保的先进工艺线，规模不低于5000吨/年，成品率不低于85%。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书新建和改扩建可膨胀石墨项目，采用电解氧化工艺或强酸浸渍工艺路线，规模不低于5000吨/年，成品率不低于95%。新建和改扩建柔性石墨项目，采用连续膨胀、压延成型工艺和装备，设备幅宽不低于1000毫米，规模不低于1000吨/年，成品率不低于90%。本项目为非金属矿精深加工生产石墨新材料系列产品项目1、现有石墨项目选矿回收率或成品率达不到上述要求的，应通过技术改造在2014年底前达到。项目性质为新建（三）产品质量选项1、石墨产品质量经第三方检测机构检验符合相关标准。鳞片石墨、高纯石墨达到GB/T3518《鳞片石墨》要求，微晶石墨达到GB/T3519《微晶石墨》要求，可膨胀石墨达到GB/T10698《可膨胀石墨》要求，柔性石墨达到JB/T7758.2《柔性石墨板技术条件》要求。根据企业提供工艺资料，产品质量符合要求2、配备产品性能检验人员、检验实验室和必要的检测设备，建立完善的质量管理体系。项目将逐步配备相关人员和设备，建立完善质量体系（四）能源、水资源消耗和综合利用选项1、新建和改扩建石墨项目，产品综合能耗符合下列标准：鳞片石墨：按原矿平均品位分别符合以下指标：原矿平均品位每吨鳞片石墨综合能耗5%不高于400千克标煤8%不高于320千克标煤10%不高于280千克标煤微晶石墨：不高于100千克标煤/吨；高纯石墨：不高于400千克标煤/吨；可膨胀石墨：不高于500千克标煤/吨；柔性石墨：不高于700千克标煤/吨。本项目高纯石墨产品耗能为253kg标煤/吨，低于400千克标煤/吨，符合标准2、新建和改扩建石墨项目，应开展节能评估和审查。年耗标准煤5000吨以上的企业，应当提交年度能源利用状况报告，报告包括能源消费情况、能源利用效率、节能目标和节能效益分析、节能措施等内容。项目投产后将逐步开展节能评估和审查3、新建和改扩建石墨项目，水资源应循环利用。鳞片石墨选矿工艺水循环利用率不低于90%。高纯石墨、可膨胀石墨工艺水循环利用率不低于80%。现有石墨项目工艺水循环利用率达不到上述标准的，应通过技术改造在2014年底前达到要求。根据工程分析，新建项目生产用水均实现循环利用4、鼓励综合利用尾矿资源，大力发展循环经济。——（五）环境保护选项1、新建和改扩建石墨项目严格执行环境影响评价制度和“三同时”制度，控制污染物总量，严禁超标排放。符合要求2、原料转运、破碎、干燥等重点烟、粉尘产生工序，配备抑尘和除尘设施。烟气、含尘气体经处理后，符合GB9078《工业窑炉大气污染物排放标准》、GB16297《大气污染物综合排放标准》或项目所在地环境标准要求。符合要求3、采用低噪音设备，设置隔声屏障等进行噪声治理，噪声符合GB12348《工业企业厂界环境噪声排放标准》。符合要求210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书4、用化学法生产高纯石墨的，配套建设相应的废水治理设施，废水排放达到GB8978《污水综合排放标准》。——5、定期开展清洁生产审核，建立环境管理体系，制定完善的突发环境事件应急预案。项目投产后应尽快展清洁生产审核，建立环境管理体系，制定完善的突发环境事件应急预案（六）安全生产、职业卫生和社会责任选项1、新建和改扩建石墨项目按规定建设安全生产和职业病危害防治设施，与主体工程同时设计、同时施工、同时投入使用，建立安全生产责任制，取得安全生产许可证。项目投产后将逐步完善相关制度设施2、依法纳税，不拖欠职工工资，按规定提取和使用企业安全生产费用，足额缴纳养老保险、医疗保险、工伤保险、失业保险、生育保险费和住房公积金。符合要求4、开展安全生产标准化建设，建立职业健康安全管理体系。项目投产后将逐步完善相关制度（七）监督管理选项1、新建和改扩建石墨项目应符合本准入条件。石墨项目的投资、土地供应、环境评价、安全生产监管、节能评估、信贷融资等管理要依据本准入条件。符合要求2、项目投产前和生产运行期间，地方工业主管部门监督检查辖区内石墨企业执行本准入条件情况。符合要求3、工业和信息化部公告符合本准入条件的石墨生产企业名单，接受社会监督并实行动态管理。公告管理办法由工业和信息化部另行制定。有关行业协会和中介机构要宣传贯彻国家产业政策，加强行业自律，协助做好行业监管工作。符合要求13.2选址合理性分析项目选址位于包头市青山区包头装备制造产业园区新规划区，B4路以南，A2路以西（与关联公司---内蒙古墨烯高新技术有限公司非金属矿精深加工生产石墨新材料系列产品项目共用同一厂区，生产用房、辅助设施、办公生活等设施均依托关联公司），用地属于园区规划的工业用地，符合园区的用地及产业规划。同时取得了内蒙古自治区建设用地规划条件书（条字第：150204201400039号、150204201400040号）、包头市青山区发展和改革局《内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目备案确认书》（青发改审批[2016]65号）等文件。根据企业提供的项目北部区厂界经纬度坐标，项目不在包头市城区地下水源地准保护区范围内，厂界距离准保护区最近约150m。同时，项目对地下水重点防护区循环水池、食堂隔油池、废料库、危化库等物料库房地面基础防渗，防渗层为至少1米厚粘土层（渗透系数≤10-7厘米/秒），或2毫米厚高密度聚乙烯，或至少2毫米厚的其它人工材料，渗透系数≤10-10厘米/秒；循环水池、食堂隔油池应采用混凝土防渗结构；对废料库、危化库等液体材料库房，储存区设置围堰。另210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书外，项目污水收集与排放应采用无缝钢管，厂区污水处理站配套建设1座150m3事故池，可容纳项目2天以上生产废水排放量，厂区内按照规范要求设置2座监测井，分别位于厂区东北角及西南角，处于地下水流向（东北→西南）的上游和下游。项目的建设符合《包头市饮用水水源保护条例》、《内蒙古包头装备制造产业园区总体规划环境影响报告书》（报批版）的相关要求。项目符合《石墨行业准入条件》中相关要求，符合包头市总体规划，符合包头市青山区包头装备制造产业园区新规划区的产业定位。项目厂区内布置功能区分明确，生产区整体布局紧凑，生产厂房和辅助设施的安排便于工艺流程的进行和成品的存放，使得物流通畅，运输便捷。各区域间设有厂区干道，为满足安装、检修、运输和消防要求，厂内道路组成了环状道路网，原料库及成品存放区靠近厂区出口布置，方便运输。同时，项目卫生防护距离范围内无居民区等环境敏感点，建成后可以维持现有环境功能。因此，本项目选址是合理的。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书14公众参与14.1公众参与的目的及指导思想环境影响评价的公众参与，旨在了解社会各界的态度和观点，使建设项目的规划、设计、施工和运行更加完善，更加合理。在环境影响评价过程中实施公众参与，可提高评价的有效性，并在公众参与的活动中提高了全民族的环境保护意识，进一步促进环境影响评价制度的完善，保护生态环境，提高环境质量，确保可持续发展战略的实施。实施公众参与有利于最大限度地发挥项目的综合效益和长远利益，使建设项目的经济效益，社会效益和环境效益三者得到统一。本次公众参与遵循的指导思想是：1、发布公告，将项目的意义和可能产生的环境影响向被调查者作介绍，使公众客观全面的了解项目建设情况；2、强调公众自愿参加，如实的反应公众的意见，保证调查的真实性、有效性；3、综合考虑年龄、职业、知识程度、受影响程度等因素，合理选择被征求意见的公民，使调查范围科学，抽样具有代表性、权威性。4、充分重视公众的意见，认真考虑公众对环境影响报告书草案的意见，对意见采纳或者不采纳做出说明。14.2公众参与的形式根据国家环境保护总局环发（2006）28号“关于印发《环境影响评价公众参与暂行办法》的通知”，在本项目环境影响评价过程中，本着建设项目内容和环评信息公开、平等、广泛和便利的原则，加强了公众的参与；本次环评公众参与调查严格按照《公众参与暂行办法》进行了公众参与调查工作，首先采取了便于公众了解的方式，即发布该建设项目的环境影响评价信息公告的形式，公开征求公众意见，公告内容按《公众参与暂行办法》要求向公众公开建设项目及环评信息。然后按照国家有关法律法规要求以发放公众调查表的形式，进行了公众调查。14.3调查实施14.3.1公众参与调查范围210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书为了使公众参与具有代表性，本次调查针对建设单位周围主要企事业单位、居住区居民等进行调查。为提高调查信息反馈的真实性与实效性，以发放表格、粘贴公告和网上公布的形式对项目所能影响到的企事业单位、周围的居民进行随机走访，了解人们对项目建设的态度和观点，收集了对建设项目的意见和建议。14.3.2第一次公众参与建设单位在确定评价单位7天内，进行了第一次公众参与。张贴了《内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响评价第一次公示》，张贴照片见图14-1。公示时间为2016年5月27日至2016年6月9日。公示期间，未收到任何公众的反馈信息。具体公示内容见下：内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响评价公众参与第一示次公示根据《中华人民共和国环境影响评价法》、《环境影响评价公众参与暂行办法》及建设项目环境影响评价的相关规定，对内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响评价进行公示，以便广泛了解社会各界公众对本工程的态度及环保方面的意见和建议，接受社会公众的监督。一、项目概况项目投资：63885.36万元产品规模：生产石墨新材料专用高纯石墨1.0万t/a（粒度-50目～+80目，纯度C=99.99%）；锂离子电池负极材料0.455万t/a（粒度10～14μm，C=99.97%），等级达到天然石墨类（NG）Ⅰ级；副产品石墨微粉0.845万t/a（粒度10～14μm，C=99.5%）。建设地点：包头市青山区装备制造产业园区新规划区建设单位：内蒙古墨烯新材料有限公司　联系人：冯总二、建设单位和环境影响评价单位名称和联系方式　建设单位的名称和联系方式，具体内容见下表1。表1建设单位和环境影响评价单位的名称和联系方式210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书三、环境影响评价工作程序和主要内容1、环境影响评价工作程序：本项目环境影响评价工作分为三个阶段。第一阶段为根据有关文件进行初步工程分析和环境现状调查，筛选重点评价项目，确定各单项环境影响评价的工作等级，编制环评大纲；第二阶段为进一步进行工程分析和环境现状调查，并进行环境影响预测和评价环境影响，提出工程综合污染防治对策及环境损益分析；第三阶段为编制报告书，汇总分析各种资料、数据，提出环评结论。2、环境影响评价主要工作内容：通过详细的工程分析，确定项目污染物排放的种类和数量，结合环境现状调查，分析项目对周围环境的影响程度，论证分析项目污染治理措施的技术可行性，提出需采取的环保措施和对策，从环保的角度分析项目的可行性。四、公众参与意见的主要事项1、任何有环保利害关系的单位和个人，可在项目环境影响评价工作期间向建设单位、评价单位提出项目环保可行性意见及要求。2、任何有环保利害关系的单位和个人，可在项目环境影响评价工作期间提出完善项目环保措施、防止项目污染的意见和要求。3、在完成项目环境影响报告书编制初稿后，建设单位或评价单位将再次进行公示。4、任何有环保利害关系的单位和个人，可在编制项目环境影响报告书后，查阅报告书，了解情况。建设单位和评价单位将提供方便或解答。5、建设单位、评价单位将认真听取公众意见，科学、公平、公正、合法地进行项目环境影响评价工作。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书五、公众提出意见的方式公众可通过传真、电子邮件、信函方式等向建设单位、评价单位、地方政府及其环保主管部门提出。  　　　　　　　　　　　　　公告发布单位：内蒙古墨烯新材料有限公司　　　　　　　　　　　　　　　　　　　2016年5月27日内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响评价第一次公示网上公示照片见图14-2。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书图14-1公示张贴照片图14-2第一次公示网上公示照片14.3.3第二次公众参与在完成本项目环境影响报告书简本后，评价单位进行了第二次公示，通过网上公示，具体公告情况见图14-3。公示期间为2016年7月18日至2016年7月29日，公示期间未收到公众反馈意见。具体公示内容如下：210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离电池负极材料项目环境影响评价公众参与第二次公示 受内蒙古墨烯高新技术有限公司委托，我单位承担《内蒙古墨烯高新技术有限公司非金属矿精深加工生产高纯石墨和锂离电池负极材料项目环境影响报告书》的编制工作，对该项目的基本情况及环境影响评价的有关信息公告如下，希望广大公众积极参与，对项目建设提出环保建议。一、建设项目情况概述1、项目名称：非金属矿精深加工生产高纯石墨和锂离电池负极材料项目2、建设单位：内蒙古墨烯新材料有限公司3、建设性质：新建4、建设地点：包头市青山区包头装备制造产业园区新规划区。5、项目总投资：项目总投资63885.36万元，其中环保投资1320万元，所占比例约2.13%。6、建设规模：年产石墨新材料专用高纯石墨1.0万t/a，锂离子电池负极材料0.455万t/a。二、项目建成后可能造成的环境影响概述废气：本项目排放废气主要为高纯石墨车间（高温法）内串炉在吸卸料、成品包装及保温料筛分过程中产生粉尘；离子电池负极材料系统；沥青保温罐和包覆生产过程产生沥青烟和苯并芘废气；推板式隧道窑碳化过程中产生烟尘、SO2、NOx、沥青烟和苯并芘废气；石墨化炉吸卸料、产品筛分、除磁及包装过程中会产生粉尘；废水：本项目用水依托关联公司，无废水外排。固废：本项目固废主要为袋式除尘器收集的尘料、卸模修整过程产生的废料、隧道窑定期更换的保温材料和维修产生的废耐火材料，喷淋冷凝+高压电捕焦+过滤+光氧分解净化装置捕集的废焦油和含焦油废水。噪声：本项目噪声源主要为空压机、粉碎机、各种泵类等生产设备运行过程产生的噪声。上述产污会对周围环境造成一定的影响，主要为产生的废气等会对周围大气环境造成影响，产生的废水会对地表水及地下水造成影响，产生的噪声会对场外周边环境造成影响，固体废物可能对周围的大气环境、水环境产生影响。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书三、预防或者减轻不良环境影响的对策和措施的要点1、废气环保措施（1）含尘废气含粉尘废气主要包括高纯石墨生产过程中内串炉在吸卸料、成品包装及保温料筛分过程中产生的粉尘；离子电池负极材料生产过程中高碳石墨球形化粉碎分级过程中产生的粉尘和石墨化炉吸卸料、产品筛分、除磁及包装过程中产生的粉尘。项目生产过程各产尘点均配套设有袋式除尘器，粉尘和炭黑尘经除尘器收集后经15m排气筒高空排放，能够满足《大气污染物综合排放标准》（GB16297-1996）表2中二级标准中颗粒物、炭黑尘有组织排放要求，对环境空气影响不大；（2）有机废气有机废气主要为锂离子电池负极材料系统沥青保温罐呼吸放散沥青烟气及生产系统中沥青包裹、炭化过程中产生的有机废气。这部分废气经喷淋冷凝+高压电捕焦+过滤+光氧分解净化装置处理后经15m高排气筒排放，满足《大气污染物综合排放标准》（GB16297-1996）表2中二级标准的要求；（3）内串炉提纯废气内串炉提纯产生的含氯化物废气依托关联公司三级碱液吸收塔处理后经25m高排气筒排放，能够满足《大气污染物综合排放标准》（GB16297-1996）表2中二级标准的要求；（4）无组织排放废气本项目无组织排放的废气为生产车间未收集的粉尘，经加强管理后，能够满足《大气污染物综合排放标准》（GB16297-1996）表2中无组织排放标准的要求。2、水环境影响本项目用水均依托关联公司，无废水外排。项目生产车间等均采取严格的防渗措施，不会对地下水环境造成影响。3、噪声环境影响本项目噪声主要为空压机、粉碎机、各种泵类等产生的动力噪声，其声级一般在80dB（A）～100dB（A）。通过对高噪声设备声源采取减振、隔声、消声降噪等综合治理后，能够有效地消减厂界声级值，满足《工业企业厂界环境噪声排放标准》（GB12348—2008）中的2类区标准的要求。。4、固废环境影响210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书危险废物：喷淋冷凝+高压电捕焦+过滤+光氧分解净化装置收集的废焦油和含焦油废水采用专用容器收集，暂存于废料库，委托有资质单位清运处置。一般固体废物：袋式除尘器收集的尘料返回生产工序再次利用；内串炉、隧道窑定期更换的保温材料和废耐火材料均外售综合利用；同时，废料库的选址和设计均严格执行《危险废物贮存污染控制标准》（GB18597-2001）（2013年修改版）、《一般工业固体废物贮存、处置场污染控制标准》（GB18599-2001、2013年修改）的相关规定。项目产生的固体废物均得到综合利用和合理处置，不会对周围环境产生影响。四、环境影响评价结论本项目符合国家产业政策，符合包头市城市总体规划、包头市国民经济和社会发展第十二个五年规划、包头市青山区国民经济和社会发展第十二个五年计划纲要，符合装备园区的用地及产业规划，厂址选择和总图布置合理。项目的建设可以带动相关产业，促进地方经济发展，具有明显的经济效益和社会效益。项目采用了经济、可靠的废气、废水和固废治理和处置措施，各项污染物均能达标排放，在采取报告书提出的环保措施后，对周围环境质量的影响较小。因此，本项目应严格执行“三同时”制度，充分落实本评价报告中所提出的各项污染防治措施，确保装置投产后达标排放，则从环境保护角度看，项目是可行的。五、建设单位及承担评价工作机构的名称及联系方式建设单位：内蒙古墨烯新材料有限公司联系人：冯总联系电话：13604736904承担环评单位：威海市环境保护科学研究所有限公司联系人：张阳电话：0631-5234502电子邮箱：1137986574@qq.com六、公众参与的主要形式为贯彻《环境影响评价公众参与暂行办法》(国家环保总局2006年2月14日，环发2006【28号】)的相关精神。本项目的环境影响评价工作将实行现场公众告示制度。公众调查内容详见“公众参与调查表”。如您能对该建设项目的环境保护工作提出合理的建设性意见，在环评报告编制过程中将予以充分的尊重和采纳。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书1、征求公众意见内容(1)公众对建设项目所在地环境现状的看法；(2)公众对建设项目的预期；(3)公众对减缓不利环境影响环保措施的意见和建议；(4)针对特定的问题进行补充调查，同时，公众就其感兴趣的个别问题发表看法。2、公众调查主要方式公众调查主要以发放调查问卷的形式进行，对项目所在地周围可能受到影响村庄的村民进行随机抽查。问卷内容包括被咨询人的信息设置姓名、性别、年龄、民族、职业、文化程度以及可能受到的影响的类别、住址、联系方式等内容。3、公众意见反馈形式本次信息公示后，公众可向指定地址发送电子邮件、电话、信函等方式提出个人、部门、单位的建议，发表关于该项目建设及环评工作的意见看法。如需进一步了解项目情况，请与建设单位或环评联系。4、报告书简本查阅及补充信息按照《环境影响评价公众参与暂行办法》（环发[2006]28号），本次环评报告书简本可到环评单位查阅，如需进一步索取补充信息，请通过电话或邮件形式与建设单位或环评单位联系。本次信息公示自公告之日起10个工作日内，公众可使用上述联系方式，通过电子邮件、电话、信函等方式提出个人、部门、单位的建议，发表关于该项目建设及环评工作的意见看法。如需进一步了解项目情况，请与建设单位或环评联系。5、查阅及补充信息期限2016年7月15日至7月28日，共10个工作日。七、征求公众参与意见或建议的范围和主要事项1、范围参与调查的公众可以是建设项目周围地区的居民、企事业机关单位，也可以是当地行政部门和社会各界关心环境保护的人士，来信或致电。2、主要事项征求公众意见提倡反映人提供真实姓名、联系地址、工作单位和电话号码，以示负责和便于核实情况，不便之处敬请谅解。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书内蒙古墨烯新材料有限公司2016年7月18日内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响评价第二次公示网上公示照片见图14-4。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书图14-3第二次公示张贴照片图14-4第二次公示网上公示照片14.3.4问卷调查环评信息公告发布之后，建设单位于2015年5月12日在项目附近周围的企业进行了现场问卷调查，本次公众参与问卷调查共发放问卷50份210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书（经请示当地环保局，并根据厂区周边敏感点实际人数确定），收回50份，有效问卷50份。调查内容见表14-1。表14-1个人调查表被调查人基本情况姓名：性别：□男□女年龄：职业：□自由职业者□学生□工人□农民□其他文化程度：□大学本科□大专□高中或中专□高中以下单位或住址：联系方式（电话或Email）：调查内容1您对该项目了解程度？□了解□一般□不了解2您认为当地环境质量总体状况如何□好□轻微污染□污染较重□污染严重3您认为目前项目区周围环境空气质量状况如何□好□轻微污染□污染较重□污染严重4您认为目前项目区周围地表水环境质量状况如何□好□轻微污染□污染较重□污染严重5您认为目前项目区周围地下水环境质量状况如何□好□轻微污染□污染较重□污染严重6您认为目前项目区周围声环境质量如何？□好□良好□一般□较差7您认为本项目投产以来，是否会加重当地环境空气污染？□没有影响□影响甚微□影响较重8您认为本项目投产以来，是否会加重当地地表水污染？□没有影响□影响甚微□影响较重9您认为本项目投产以来，是否会加重当地地下水污染？□没有影响□影响甚微□影响较重10您认为本项目投产以来，是否会加重当地声环境污染？□没有影响□影响甚微□影响较重11您认为本项目投产以来，是否会加重当地固体废物污染？□没有影响□影响甚微□影响较重12您认为本项目投产以来，是否会加重当地生态环境污染？□没有影响□影响甚微□影响较重13您认为本项目投产以来，您是否认可该项目环境风险防控措施？□认可□基本认可□不认可14综合考虑项目建成后所带来的各种影响，您认为该项目的建设是否有必要？□有必要□没必要15项目建设您最关心的问题是什么？□人员就业□环境污染□占地补偿16您是否同意本项目的建设？□同意□不同意您对该项目建设有何具体建议或要求210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书14.4调查结果统计分析（1）本次环评严格按照《环境影响评价公众参与暂行办法》（环发[2006]28号）的规定，向园区内的企业、居民、管委会发布本项目的环境影响评价信息公告，使公众详细了解该建设项目情况和环评信息，在十天的公示期间内没有接到对该项目的建设持反对的意见。（2）本项目位于包头装备制造产业园区新规划区，周围多为工业企业，同时也分布有兴胜窑村等居民区。因此本次公众调查范围为项目所在的园区内,调查对象主要是园区内部分企业的干部、工人、园区管委会、居民区居民等。共发放调查表50份，收回50份，其人员的基本情况统计结果见表14-2。被调查人员一览表见表14-3，调查统计结果见表14-4。表14-2公众参与调查对象统计一览表序号姓名民族性别年龄文化程度职业居住地/工作单位联系电话对本工程态度1刘美香汉女31大专自由职业者西边墙村15049337199支持2白小虎汉男30大专自由职业者三道沙河村15947185256支持3于薇汉女36大学本科工人马场村13654848623支持4藿莉娜汉女23高中或中专其他三道沙河村15934929619支持5闫维东汉男28大学本科其他东边墙村13644814196支持6张瑞飞汉男35高中以下自由职业者西边墙村15247267755支持7赵永强汉男33高中以下农民马场村13171445469支持8云靖汉男31高中或中专自由职业者马场村13847239148支持9张晓琴汉女24大专学生东边墙村18047247324支持10邬君清汉女49高中以下农民三道沙河15848866439支持11郭福生汉男59高中以下农民宏庆德村支持12云磊汉男30高中以下农民羊三窑村18904724433支持13刘兰英汉女58高中以下农民东边墙村18147255006支持14万玉莲汉女54高中以下农民三道沙河13488534168支持15郭媛媛汉女33高中或中专其他马场村13327177330支持16王东汉男35高中或中专农民羊三窑村13739973555支持17贾疆汉男40大专自由职业者马场村13704733070支持18康义汉男30大专工人马场村15332927766支持19田东汉男45大专农民马场村138472990602支持20王东汉男35大专农民马场村15247281616支持21刘宇汉男31大专自由职业者沙尔沁窑子村15047208759支持22孟平弓汉男40高中或中专自由职业者沙尔沁窑子村13394728933支持23陈海斌汉男23大学本科自由职业者马场村13848217982支持24何芳汉女50高中或中专农民三道沙河15247200478支持25苗延顺汉男57高中或中专农民羊山窑村13665031633支持26苗勇汉男26大专其他兴胜窑村支持27魏文斌汉男31大专工人三道沙河13754123377支持28李明汉女29大学本科其他沙尔沁窑子村13847380009支持210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书29魏巍汉男52高中以下自由职业者马场村13789728025支持30李春荣汉女46初中以下自由职业者西边墙村13848239769支持31李树江汉男47高中以下自由职业者东边墙村15174900164支持32王卑亮汉男40高中以下农民羊山窑村13614727102支持33王平汉女54高中以下农民兴胜窑村15848257450支持34张高汉女37高中或中专自由职业者羊山窑村13847392833支持35李玉山汉男55高中以下工人马场村15044947665支持36梁文秀汉男50大专农民三道沙河13789625118支持37张计东汉男47大专农民三道沙河13948427406支持38兰宝同汉男48高中以下农民三道沙河13947241988支持39邬二俊汉女45高中以下农民三道沙河15144727269支持40任莲叶汉女596高中以下农民东边墙村15247254085支持41任琳汉女28大学本科其他沙尔沁窑子村13947237974支持42张河鱼汉女51高中以下农民马场村15947230638支持43任茂生汉男52高中或中专农民马场村13624820528支持44张丽凤汉女35高中或中专自由职业者兴胜窑村15044714284支持45菅长军汉男29高中或中专工人宏庆德村13848248577支持46白俊芳汉女26大专自由职业者羊山窑村15148996022支持47卢新亮汉女38大专农民西边墙村13347174053支持48张荣女汉女65高中以下农民王应基窑子村——支持49张添福汉男24大学本科其他三道沙河13296939845支持50张明娟汉女27大学本科农民三道沙河18647990529支持表14-3调查情况统计一览表项目人数比例（%）项目人数比例（%）性别男2856职业自由职业者1428女2244工人510年龄＜1800农民234618~402856学生1240~602142其它714＞6012文化程度大学本科714民族汉50100大专1428蒙00高中或中专1122其他00高中以下1836表14-4调查的公众意见统计分析一览表项目人数（人）比例（%）项目人数（人）比例（%）您对该项目了解程度了解3672您认为本项目投产以来，是否会加重当地环境地表水污染没有影响3876一般1428影响甚微1224不了解00影响较重00好3876没有影响3978210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书您认为当地环境质量总体状况如何您认为本项目投产以来，是否会加重当地环境地下水污染轻微污染1224影响甚微1122污染较重00影响较重00污染严重00您认为本项目投产以来，是否会加重当地环境声环境污染没有影响3366您认为目前项目区周围环境空气质量状况如何好3672影响甚微1734轻微污染1428影响较重00污染较重00您认为本项目投产以来，是否会加重当地环境固体废物污染没有影响4386污染严重00影响甚微714您认为目前项目区周围地表水环境质量状况如何好4386影响较重00轻微污染714您认为本项目投产以来，是否会加重当地环境生态环境污染没有影响4182污染较重00影响甚微918污染严重00影响较重00您认为目前项目区周围地下水环境质量状况如何好4080您认为本项目投产以来，您是否认可该项目环境风险防控措施认可4998轻微污染1020基本认可12污染较重00不认可00污染严重00综合考虑项目建成后所带来的各种影响，您认为该项目的建设是否有必要有必要50100您认为目前项目区周围声环境质量状况如何好3468没必要00良好1632一般00项目建成您最关心的问题是什么人员就业4386较差00环境污染510您认为本项目投产以来，是否会加重当地环境空气污染没有影响3876占地补偿24影响甚微1224您是否同意本项目建设同意50100影响较重00不同意00（3）公众意见调查统计结果本次公众调查共收回有效调查表50份，其中男性占多数，职业主要包括干部、工人、农民，分别占14%、10%、46%。年龄结构以中青年为主，文化程度大专及大专以上占42%，具有较好的代表性和可信度。①调查结果表明，通过建设单位公告知道本项目在此建设的公众有32％，通过其他渠道的有38％，新闻媒体知道本项目的公众为30%。绝大部分被调查人员对此项目的公众参与持积极态度，能认真填写该调查表。大多数参与的公众对该项目的建设持积极支持的态度。②76%的公众认为本区域的环境现状很好，24%的公众认为本区域的环境现状较好没有认为本区域的环境现状不好。③24%的被调查公众认为本工程最有可能对本地区大气环境造成影响，24%的被调查公众认为本工程最有可能对本地区水环境造成影响，有34%的公众认为本项210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书目建设对声环境有影响，有14%的公众认为本项目建设废渣有可能对当地环境有影响，有4%的公众认为本项目建设对当地生态环境有影响。④对于本项目的建设，所有被调查公众均表示同意，100%表示支持。⑤被调查公众没有人对项目提出的环保措施表示异议，没有提出对环保措施的具体建议和意见。在张贴公告、问卷调查期间及公示《环境影响报告书简本》期间，无来访、来电、来信民众，无反对意见。调查结果表明，多数参与的公众对该项目了解或有所了解，认为项目建成后能够拉动当地经济发展，增加就业机会，增加个人的经济收入，改善生活质量。对本工程关心的问题是运营期产生的空气污染、固废污染以及施工期造成的空气问题。公众提出环保建议是要求加强环保措施的落实，确保污染物达标排放，最大限度减少对周围环境的影响。总之，公众对此项目的建设持积极支持的态度。14.5结论在本次调查中，未收到反对意见，大部分人认为项目的建设有利于本地区的经济发展，增加了就业机会，增加了国家和地方税收，具有明显的经济效益及社会效益。在表达支持意见的同时，公众普遍认为项目的建设应建立在注重环保管理和治理、做到清洁生产、污染物稳定达标排放和环境质量达标的基础上。公众针对建设项目环境保护提出了看法或建议，归纳后总结为：建议该项目加强环境管理措施，加大环保投资比例，提高清洁生产能力，增加绿化，减少废气排放，保证各项污染物达标排放。评价单位将公众意见反馈给企业后，建设单位负责人表示：将认真落实各项“三废”治理措施和方案，加强生产运营期间环保设施的维护和检修，确保各污染源实现达标排放。从公众参与调查情况看，公众对项目的意见、要求和建议是积极的、认真的、负责的。项目选址符合园区规划，并且可以解决一部分就业问题。基于以上这些因素，公众认为本项目的建设合理。公众在肯定项目建设的同时，要求认真落实环评报告中所提出的各项环保措施，减少项目运行期给周围环境带来的不利影响，最终实现环境效益、社会效益、经济效益的协调发展。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书15环境影响评价结论与建议15.1结论15.1.1项目概况内蒙古墨烯新材料有限公司是包头市金宝利格投资有限公司于2016年注册成立的全资子公司，注册资金，法人代表为王景明，注册地址位于包头市青山区装备制造产业园区新规划区。内蒙古墨烯新材料有限公司确定充分利用查汗木胡鲁石墨矿的优质资源，建设市场空间广阔、符合国家产业政策和规划的石墨高新材料产业基地，拟在包头市青山区包头装备制造产业园区新规划区内投资63885.36万元建设非金属矿精深加工生产高纯石墨和锂离电池负极材料项目。本项目与关联公司---内蒙古墨烯高新技术有限公司非金属矿精深加工生产石墨新材料系列产品项目共用同一厂区，生产用房、辅助设施、办公生活等设施均依托关联公司。项目投产后将形成石墨新材料专用高纯石墨1.0万t/a，锂离子电池负极材料0.455万t/a的生产规模。项目劳动定员为190人，生产制度为三班制，每班工作8小时，年工作日300天，装置年运行时间7200小时。项目预计投产日期2018年10月。15.1.2环境质量现状1、环境空气根据监测结果可知，现状监测期间各监测点位各监测因子小时浓度值和日均浓度值均未出现超标现象，项目区环境空气质量良好，能够满足《环境空气质量标准》（GB3095-2012）中二级标准要求、《工业企业设计卫生标准》（TJ36-79）表1中“居住区大气中有害物质的最高允许浓度”标准以及河北省地方标准《环境空气质量非甲烷总烃限值》（DB13/1577-2012）。3、地下水根据现状监测结果可知，厂区周边的西边墙村溶解性总固体、硫酸盐、氯化物、硝酸盐氮出现超标现象，比亚迪厂址及羊山窑村监测项目均未出现超标现象。引起溶解性总固体超标的原因主要是农业面源污染所致，硫酸盐、氯化物、硝酸盐氮超标主要是地质构造的原因。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书4、声环境根据现状监测报告，项目厂界昼、夜间噪声值均满足《声环境质量标准》（GB3096-2008）中的2类区标准要求，项目所在地声环境质量良好。15.1.3环保措施及达标排放情况1、环境空气污染防治措施（1）有组织废气本项目主要产品有高纯石墨和锂离子电池负极材料。其中高纯石墨车间（高温法）成品包装及保温料筛分过程中产生粉尘；离子电池负极材料系统在石墨粉碎、整形、分级过程产生的粉尘；沥青保温罐和包覆生产过程产生沥青烟和苯并芘废气；推板式隧道窑碳化过程中产生烟尘、沥青烟、SO2、NOX和苯并芘废气；石墨化炉石墨化过程产生的高热废气，主要成份为沥青烟、苯并芘、SO2、NOX、惰性气体，物料筛分除磁过程中会产生粉尘；高纯石墨生产系统中内串炉高温提纯过程中产生氯化物的高温废气。结合厂区总平布置及污染物性质，高纯石墨及锂离子电池负极材料生产线均设置有废气处理装置，采用“集气罩+布袋除尘器”的除尘工艺，经排气筒15m高空排放；另外锂离子电池负极材料生产系统产生的有机废气采用喷淋冷凝+高压电捕焦+过滤+光氧分解净化装置进行处理，处理后废气经15m排放筒高空排放；高纯石墨生产系统中内串炉高温提纯过程中产生氯化物的高温废气，经收集后依托关联公司三级碱液吸收塔处理后由25m排放筒高空排放。根据工程分析中计算可知，颗粒物（粉尘、炭黑尘）、沥青烟、苯并芘、非甲烷总烃、经处理后均满足《大气污染物综合排放标准》（GB16297-1996）表2中二级标准要求。本项目排放的各类污染物均能达标排放。（2）无组织废气本项目无组织排放废气主要为生产车间内集气罩未能收集的粉尘，经预测，项目无组织排放颗粒物厂界浓度能够达到《大气污染物综合排放标准》（GB16297-1996）表2中的无组织排放限值要求，对周围环境影响较小。2、废水污染防治措施本项目内串炉产生的含氯废气依托关联公司三级碱液吸收塔进行处理，故本项目不考虑含氯废气处理用水、排水。项目有机废气喷淋废水属于危险废物（HW08废矿物油与含矿物油废物），交由危废单位定期处置。且本项目循环用水、职工生活用水均依托关联公司，无废水排放。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书本项目依托的关联公司按照分区防治的原则，厂内重点区域，如：生产车间、仓库、罐区、卸料区、事故水池、危废储存场所等均采取防渗防腐处理，避免了各类废水对地下水的污染。3、噪声污染防治措施本项目拟采取隔声、减振、消声等控制措施，是目前国内各类机械和动力噪声控制的通用措施。因此通过采取有针对性的控制措施，项目有效控制噪声污染的可能性较高，在技术上可靠的，在经济上是合理的。4、固废污染防治措施本项目主要固废为布袋除尘器收集尘渣、保温材料、废耐火材料及有机废气净化装置收集的焦油和含焦油废水。布袋除尘器收集粉尘量返回各自生产工序再次使用；保温材料、废耐火材料暂存于废料库一般工业固废暂存区，经收集后外售综合利用；废焦油和含焦油废水暂存于厂区危废暂存间内，定期交由具有危废处理资质的单位妥善处置。本项目固废处置措施恰当，对周围环境影响较小，符合《危险废物污染防治技术政策》所作的“生产系统内无法回收利用的危险废物，通过系统外的危险废物交换、物质转化、再加工、能量转化等措施实现回收利用”的规定。15.1.4项目建设可行性1、产业政策符合性根据《国家发展改革委关于修改<产业结构调整指导目录（2011年本）>有关条款的决定》（中华人民共和国国家发展和改革委员会令，第21号）中的说明，本项目为非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目生产项目，属于“鼓励类八、钢铁7.直径600毫米及以上超高功率电极、高炉用微孔和超微孔碳砖、特种石墨（高强、高密、高纯、高模量）、石墨（质）化阴极、内串石墨化炉开发与生产”，符合国家产业政策要求，同时符合《包头市城市总体规划》（2006-2020）、《内蒙古自治区国民经济和社会发展第十三个五年规划纲要》的总体精神与要求。2、选址合理性项目选址位于包头市青山区包头装备制造产业园区新规划区，B4路以南，A2路以西。项目北侧隔B4路为北方装备厂，西侧为待开发空地，南侧为某消防设备厂，东侧隔A2路为待开发空地和某装备厂。用地符合《禁止用地项目目录（2012年本）》、《限制用地项目目录（2012年本）》要求；210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书项目“三废”能够达标排放，对周围环境影响不大，环境质量将保持现状功能。因此选址基本合理。3、污染物排放总量根据本项目特点以及项目所在地区的相关规定，确定COD、氨氮、SO2、NOx为总量控制因子。由于本项目各公用设施和辅助设施均依托关联公司（内蒙古墨烯高新技术有限公司）建设，经计算，无需申请总量指标。4、环境风险拟建项目风险泄露事故经预测未出现半致死浓度范围，表明本项目风险水平是可以接受的。企业依托关联公司设置的1座容积150m3的事故池，并配套设置迅速切断事故废水直接外排并使其进入储存设施的措施。事故池采取安全措施，且在非事故状态下不得占用，保证可以随时容纳可能发生的事故废水。5、清洁生产及循环经济本项目在采取了相应的防范措施后，可保证生产安全和环境安全；项目所用动力清洁，符合我国的能源政策要求；单位产品综合物耗、能耗水平较低；所选用的生产工艺具有国内先进水平，所选用设备具有国内先进水平，污染物排放浓度和排放量，满足相应的标准要求，总体符合清洁生产的要求。6、公众参与被调查公众中，所有被调查公众均表示同意，100%表示支持。公众希望在建设过程中，严格执行环保“三同时”制度；加强环境管理，切实落实环保治理措施，使环境负效应降至最低。15.1.5评价总结论建设项目符合国家产业政策及地方产业政策，符合国家和地方相关文件的要求；符合用地规划；工程采用清洁的生产工艺和设备；三废治理措施可靠，全厂排放的各类污染物浓度符合国家相应的排放标准，工程对环境空气、水环境和声环境的影响较小；项目建设具有较好的经济效益、环境效益和社会效益；符合清洁生产、总量控制和达标排放的要求。建设项目在落实好本报告提出的措施的条件下，从环境保护的角度分析可行。15.2建议1、坚持预防为主、“三同时”的原则进行生产，切实保护好项目区域周边环境；加强企业内部管理，落实监测、监理方案和各项环保及生态保护措施。210威海市环境保护科学研究所有限公司 内蒙古墨烯新材料有限公司非金属矿精深加工生产高纯石墨和锂离子电池负极材料项目环境影响报告书2、加强生产过程控制与管理，尽可能避免非正常工况或事故排放的出现。3、在厂界周围种植适合当地土壤生长的植物，形成隔离带，减轻废气和噪声对周围环境的影响。4、适时进行清洁生产审计和14000体系认证。5、本评价报告，是根据业主提供的生产工艺、技术参数、规模、工艺流程、原辅材料用量及与此对应的排污情况为基础进行的。如果生产工艺、规模、原辅材料等发生变化或进行了调整，应由业主按环保部门的要求另行履行环境影响评价程序。15.3要求1、严格落实区域防渗措施，做好重点防渗区的防护措施，将对地下水环境的影响降至最低。2、鉴于本项目依托关联公司---内蒙古墨烯高新技术有限公司非金属矿精深加工生产石墨新材料系列产品项目，环评要求本项目严格落实关联公司的各项环境风险防护措施，加强管理，按照突发环境事件应急预案提出的各项要求，将事故发生可能性降至最低。3、切实保证各污染治理措施的可靠运行，严格执行达标排放。210威海市环境保护科学研究所有限公司'
