【知名建筑企业】特殊部位防水施工质量验收规范（2010版）

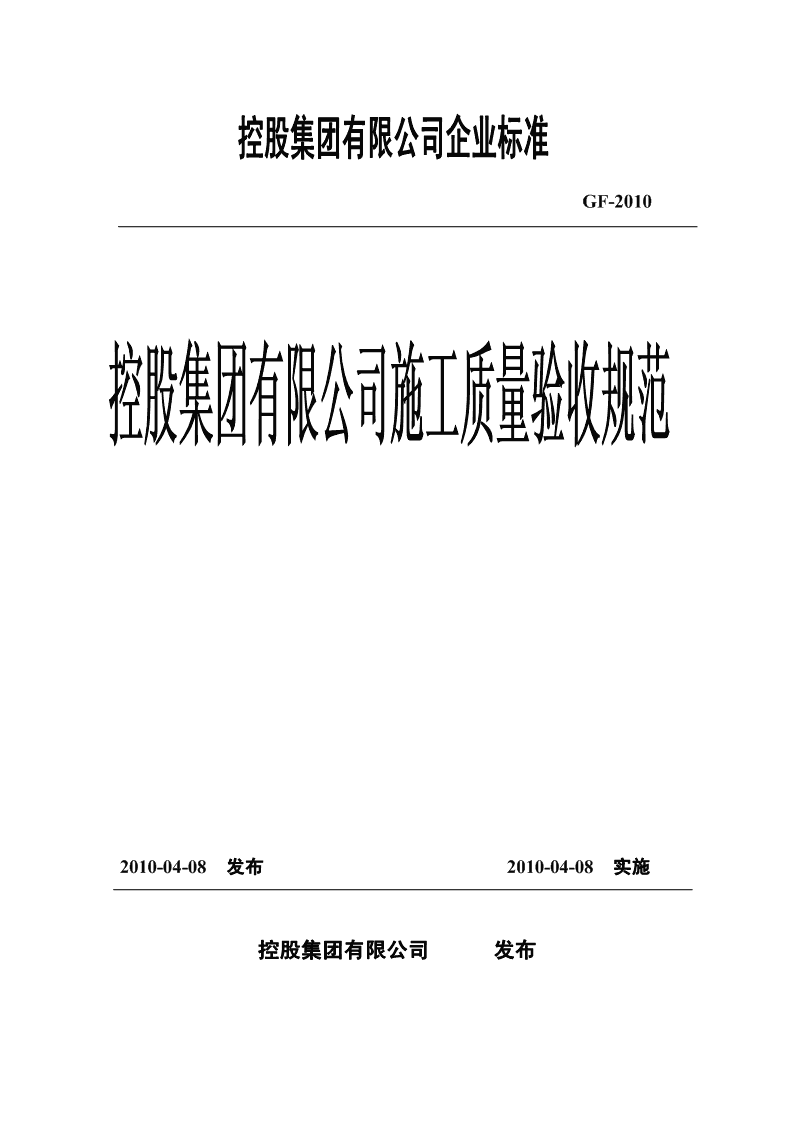

'控股集团有限公司企业标准GF-2010控股集团有限公司施工质量验收规范2010-04-08发布2010-04-08实施控股集团有限公司发布 特殊部位防水施工质量验收规范 编制说明为了加强对外墙、门窗、幕墙、厨房、浴厕间等特殊部位防水工程的施工技术管理，使之符合质量标准，满足技术先进、经济合理、安全适用的要求，在广泛调查研究，认真总结施工经验的基础上，参照有关标准，结合特殊部位防水工程的施工经验编制本标准。施工时除应执行本标准外，尚应符合国家、行业、地方现行有关标准、规范的规定，当有关标准规范换版时应按新版标准、规范执行。本标准中有关国家规范中的强制性条文均以黑体字列出，必须严格执行。 1总则本标准适用于工业与民用建筑工程中的外墙、门窗、幕墙、厨房、浴厕间等特殊部位的防水施工与验收。本标准在编制过程中依据国家《建筑工程施工质量验收统一标准》GB50300-2001并参照建筑防水工程施工新工艺、新技术及质量验收标准、规范、设计施工图集等资料。防水工程的施工应根据设计图纸的要求进行，所用的材料，应按照设计要求选用，并应符合现行材料标准的规定。凡本标准无规定的新材料，应根据产品说明书的有关技术要求（必要时通过试验），制定操作工艺标准。外墙防水应采用经过试验、检测和鉴定并经实践检验质量可靠的新材料，行之有效的新技术、新工艺。 2术语2.1外墙防水工程指对工业与民用建筑的外墙、门窗、幕墙，进行防水设计、防水施工和维护管理等各项技术工作的工程实践。2.2防水等级根据地下工程的重要性和使用中对防水的要求，所确定结构允许渗漏水量的等级标准。2.3刚性防水层采用较高强度和无延伸能力的防水材料，如防水砂浆、防水混凝土所构成的防水层。2.4遇水膨胀止水条具有遇水膨胀性能的遇水膨胀腻子条和遇水膨胀橡胶条的统称。2.5可操作时间单组分材料自容器打开或多组分材料自混合起，至不适宜施工的时间。2.6涂膜抗渗性涂膜抵抗地下水渗入地下工程内部的性能。2.7涂膜耐水性涂膜在水长期浸泡下保持各种性能指标的能力。2.8聚合物水泥防水涂料以聚合物乳液和水泥为主要原料，加入其他添加剂制成的双组分水性防水涂料。2.9背衬材料嵌缝作业时填塞在嵌缝材料底部并与嵌缝材料无粘结力的材料，其作用在于缝隙变形时使嵌缝材料不产生三向受力。2.10柔性防水层采用具有一定柔韧性和较大延伸率的防水材料，如防水卷材、有机防水涂料构成的防水层。 3基本规定水泥砂浆防水层包括普通水泥砂浆、聚合物水泥防水砂浆、掺外加剂或掺合料防水砂浆等，宜采用多层抹压法施工。水泥砂浆防水层可用于结构主体迎水面或背水面。水泥砂浆防水层应在结构验收合格后方可施工。涂料防水层应采用反应型、水乳型聚合物水泥防水涂料，或水泥基、水泥基渗透结晶型防水涂料。涂料防水层所用的材料必须配套使用，所有材料均应有产品合格证书，性能检测报告，材料的品种、规格、性能等应符合国家现行标准和设计要求。防水涂料为多组分材料时，配料应按配合比规定准确计量、搅拌均匀，每次配料量必须保证在规定的可操作时间内涂刷完毕，以免固化失效。防水涂料施工完毕并经验收合格后，应及时做保护层。 4外墙防水工程4.1一般规定4.1.1防水层所用的材料及配合比必须符合设计要求和现行施工规范规定。4.1.2做好各个工序的隐蔽工程验收记录。4.1.3根据防水涂膜施工工艺流程，对每道工序进行认真检查验收，做好记录，须合格方可进行下道工序施工。防水层完成并实干后，对涂膜质量进行全面验收，要求满涂，厚度均匀一致，封闭严密，厚度达到设计要求（做切片检查）。防水层无起鼓、开裂、翘边等缺陷。经检查验收合格后可进行蓄水试验，（水面高出地面20mm），48h（国家规范：24h）无渗漏，做好记录，可进行保护层施工。4.1.4检验批的验收由监理工程师或建设单位项目技术负责人组织项目专业质量检查员等进行验收。4.1.5验收时检验各种原材料的试验报告。4.1.6检验批质量验收记录采用下表。4.2主控项目4.2.1防水层所用材料及配合比必须符合设计要求。检验要求:材料复验耍由监理或相关单位负责见证取样，并签字认可，送检合格后方可使用。检查方法:检查出厂合格证、质量检验报告、计量措施和现场抽样试验报告。4.2.2防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求。检查方法:观察检查和检查隐蔽工程验收记录。4.3一般项目4.3.1防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。检验方法：观察检查和检查隐蔽工程验收记录。4.3.2防水层应与基层粘结牢固，表面平整、涂刷均匀，不得有流淌、皱折、鼓泡、露胎体和翘边等缺陷。检验方法：观察检查。 4.3.3防水层的平均厚度应符合设计要求，最小厚度不得小于设计厚度的90%。（国家规范:最小厚度不得小于设计厚度的80%。）检验方法：割取20mm×20mm实样用卡尺测量。4.3.4侧墙涂料防水层的保护层与防水层粘结牢固，结合紧密，厚度均匀一致。检验方法：观察检查。 4.4检验批表格水泥砂浆防水层工程检验批质量验收记录表表4.4-1单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号检查单位施工质量验收规范的规定施工单位检查评定记录验收记录原材料及配合比：水泥浆防水层的原材料及主1配合比必须符合设计要求。控项防水层各层之间：水泥砂浆防水层各层之间目2必须结合牢固，无空鼓现象。表面质量：水泥砂浆防水层表面应密实、平1整，不得有裂纹、起砂、麻面等缺陷；阴阳一角处应做成圆弧形。般留槎、接槎：水泥砂浆防水层施工缝留槎位项2置应正确，接槎应按层次顺序操作，层层搭目接紧密。3防水层厚度（设计值）：≥85％施工单位检查评定结果项目专业质量检查员：年月日检查单位验收结论检查单位负责人年月日 卷材防水层工程检验批质量验收记录表表4.4-2单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号检查单位施工质量验收规范的规定施工单位检查评定记录验收记录卷材及配套材料质量：卷材防水层所用卷材1主及主要配套材料必须符合设计要求。控卷材防水层：卷材防水层应采用高聚物改性2沥青防水卷材和合成高分子防水卷材。项防水细部构造：卷材防水层及其转角处、变目3形缝、穿墙管道等细部做法均须符合设计要求。卷材搭接缝与收头质量：卷材防水层的搭接缝应粘（焊）结牢固，密封严密，不得有皱1折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。一卷材保护层:卷材防水层的基层应牢固，基2面应洁净、平整同，不得有空鼓、松动、起般砂和脱皮现象；基层阴阳角处应做成圆弧形。项排汽屋面孔道留置：排汽屋面的排汽道应3纵横贯通，不得堵塞。排汽管应安装牢目固，位置正确，封闭严密。4卷材铺贴方向：铺贴方向正确5搭接宽度允许偏差：-7.5mm施工单位检查评定结果项目专业质量检查员：年月日检查单位验收结论检查单位负责人年月日 涂料防水层工程检验批质量验收记录表表4.4-3单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号检查单位施工质量验收规范的规定施工单位检查评定记录验收记录主涂料质量及配合比：涂料防水层所用材料及1配合比必须符合设计要求。控项细部做法：涂料防水层及其转角处、变形缝、2穿墙管道等细部做法均须符合设计要求。目基层质量：应牢固，基面应洁净、平整，不1得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。一表面质量：应牢固，基面应洁净、平整，不2得有空鼓、松动、起砂和脱皮现象；基层阴般阳角处应做成圆弧形。项3涂料层厚度（设计厚度）≥80％目保护层与防水层粘结4第4.4.12条侧墙涂料防水层的保护层与防水层粘结牢固，结合紧密，厚度均匀一致。施工单位检查评定结果项目专业质量检查员：年月日检查单位验收结论检查单位负责人年月日 塑料板防水层工程检验批质量验收记录表表4.4-4单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号检查单位施工质量验收规范的规定施工单位检查评定记录验收记录主塑料板及配套材料质量：防水层所用塑料板1及配套材料必须符合设计要求。控项搭接缝焊接：塑料板的搭接缝必须采用热风2焊接，不得有渗漏。目基面质量：塑料板防水层的基面应坚实、平一1整、圆顺，无漏水现象；阴阳角处应做成圆弧形。般塑料板铺设：塑料板的铺设应平顺并与基层项2固定牢固，不得有下垂。绷紧和破损现象。目3搭接宽度允许偏差：-7.5mm施工单位检查评定结果项目专业质量检查员：年月日检查单位验收结论检查单位负责人年月日 金属板防水层工程检验批质量验收记录表表4.4-5单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号检查单位施工质量验收规范的规定施工单位检查评定记录验收记录主金属板材及焊条（剂）质量:金属防水层所1采用的金属板材和焊条（剂）必须符合设计控要求。项焊工合格证:焊工必须考试合格并取得相应2目的执业资格证书。表面质量:金属板表面不得有明显凹面和损1伤。一焊缝质量:焊缝不得有裂纹、未熔合、夹渣、2般焊瘤、咬边、烧穿、弧坑、针状气孔等缺陷。项焊缝外观及保护涂层:焊缝的焊波均匀，焊目3渣和飞溅物应清除干净；保护涂层不得有漏涂、脱皮和反锈现象。施工单位检查评定结果项目专业质量检查员：年月日检查单位验收结论检查单位负责人年月日 细部构造检验批质量验收记录表表4.4-6单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工单位检查单位施工质量验收规范的规定检查评定记录验收记录主1天沟、檐沟的排水坡度，符合设计要求。控天沟、檐沟:项①沟内附加层在天沟、檐沟与屋面交接处目防宜空铺，空铺的宽度不应小于300mm，（国家规范：200mm）。水②卷材防水层应由沟底翻上至沟外檐顶2(1)部，卷材收头应用水泥钉固定，并用密封构材料封严。③涂膜收头用防水涂料多遍涂刷或用密封造材料封严。④在天沟、檐沟与细石混凝土防水层的交接处，留凹槽并用密封材料嵌填严密。檐口:①铺贴檐口1200mm（国家规范：800mm）范围内的卷材采取满粘法。②卷材收头应压入凹槽，用金属压条钉压，(2)井用密封材料封口。③涂膜收头用防水涂料多遍涂刷或用密封材料封严。④檐口下端做出鹰嘴和滴水槽。(3)水落口:①水落口杯上口的标高应设置在沟底的最低处。②防水层贴入落口杯口不应小于75mm（国家规范：50mm）。③水落口周围直径500mm范围内的坡度不 并嵌填密封材料。泛水:①铺贴泛水的卷材采取满粘法。②砖墙上的卷材收头可直接铺压在女儿墙压顶下，压顶做防水处理；也可压入砖墙凹槽内固定密封，凹槽距屋面找平层不小于250mm，凹槽上部的墙体做防水处理。(4)③涂膜防水层应直接涂刷至女儿墙的压顶下，收头处理用防水涂料多遍涂刷封严，压顶做防水处理。④混凝土墙上的卷材收头采用金属压条钉压，并用密封材料封严。变形缝:①变形缝的泛水高度不应小于375mm（国家规范：250mm）。②防水层应铺贴到变形缝两侧砌体的上部。(5)③变形缝内应填充聚苯乙烯泡沫塑料，上部填放衬垫材料，并用卷材封盖。④变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应用密封材料嵌填。伸出屋面管道:①管道根部直径750mm（国家规范：500mm）范围内，找平层应抹出高度不小于45mm（国家规范：30mm）的圆台。②管道周围与找平层或细石混凝土防水层之间，应预留30mm×30mm凹槽（国家规范：(6)20mm×20mm），并用密封材料嵌填严密。③管道根部四周应增设附加层，宽度和高度均不应小于450mm（国家规范：300mm）。④管道上的防水层收头处应用金属箍坚固，并用密封材料封严。施工单位检查评定结果项目专业质量检查员：年月日检查单位验收结论检查单位负责人年月日 防水转角处、变形缝、穿墙管道、后浇带、埋设件、施工缝等细部做法分项隐蔽工程验收记录统记表表4.4-7工程名称项目经理分项工程名称专业工长隐蔽工程项目施工单位施工标准名称及代号ZN-GF-2010的规定施工图名称及编号检查单位质量要求施工单位自查记录验收记录隐蔽工程部位（层）施工单位自查结论施工单位项目技术负责人：年月日检查单位验收结论检查单位负责人:年月日注：如需绘制图纸的附本记录后。 5厨房、卫生间防水工程5.1一般规定5.1.1防水层所用的材料及配合比必须符合设计要求和现行施工规范规定。5.1.2做好各个工序的隐蔽工程验收记录。5.1.3根据防水涂膜施工工艺流程，对每道工序进行认真检查验收，做好记录，须合格方可进行下道工序施工。防水层完成并实干后，对涂膜质量进行全面验收，要求满涂，厚度均匀一致，封闭严密，厚度达到设计要求（做切片检查）。防水层无起鼓、开裂、翘边等缺陷。经检查验收合格后可进行蓄水试验，（水面高出地面20mm），24h无渗漏，做好记录，可进行保护层施工。5.1.4检验批的验收由监理工程师或建设单位项目技术负责人组织项目专业质量检查员等进行验收。5.1.5每检验批按自然间每层12.5％抽查，每层不少于4处。（国家规范：每检验批按自然间每层10％抽查，每层不少于三处。）5.1.6验收时检验各种原材料的试验报告。5.1.7检验批质量验收记录采用下表。5.2主控项目5.2.1防水层所用材料及配合比必须符合设计要求。检验要求:材料复验耍由监理或相关单位负责见证取样，并签字认可，送检合格后方可使用。检查方法:检查出厂合格证、质量检验报告、计量措施和现场抽样试验报告。5.2.1防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求。检查方法:观察检查和检查隐蔽工程验收记录。5.3一般项目5.3.1防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。检验方法：观察检查和检查隐蔽工程验收记录。5.3.2防水层应与基层粘结牢固，表面平整、涂刷均匀，不得有流淌、皱折、鼓泡、 露胎体和翘边等缺陷。检验方法：观察检查。5.3.3防水层的平均厚度应符合设计要求，最小厚度不得小于设计厚度的90%。（国家规范:最小厚度不得小于设计厚度的80%。）检验方法：割取20mm×20mm实样用卡尺测量。 5.4检验批表格厨房、卫生间防水层及其转角处、变形缝、穿墙管道等细部做法分项隐蔽工程验收记录统记表表5.4-1工程名称项目经理分项工程名称专业工长隐蔽工程项目施工单位施工标准名称及代号ZN-GF-2010的规定施工图名称及编号检查单位质量要求施工单位自查记录验收记录隐蔽工程部位（层）施工单位自查结论施工单位项目技术负责人：年月日检查单位验收结论检查单位负责人:年月日注：如需绘制图纸的附本记录后。 厨房、卫生间防水分项工程检验批质量验收记录表表5.4-2施工执行标准工程名称检验批部位ZN-GF-2010名称及编号施工单位项目经理专业工长分包单位分包项目经理施工班组长施工单位检查单位序号ZN-GF-2010的规定检查评定记录验收记录厨房、卫生间防水防水层所用防水材料及主要配主1套材料必须符合设计要求。控项厨房、卫生间防水防水层及转角处、变形缝、穿目2墙管道等细部做法均必须符合设计要求。厨房、卫生间防水防水层的基层应牢固，基面应1洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧型。厨房、卫生间防水层的搭接缝应粘（焊）结牢固，2密封严密，不得有皱折、翘边和鼓泡等缺陷。一般厨房、卫生间防水防水层与基层应粘结牢固，表项3面平整，涂刷均匀，不得有流淌、鼓泡、皱褶、露目胎体等缺陷。厨房、卫生间防水层的保护层与防水层粘结牢固，4结合紧密，厚度均匀一致。厨房、卫生间防水层的平均厚度应符合设计要求，5最小厚度不得小于设计厚度的90%。可以用针测法或割取20mm×20mm实样用卡尺测量。施工单位检查评定结果项目专业质量检查员：年月日检查单位验收结论检查单位负责人：年月日'
