建筑节能工程施工质量验收规范（gb50411-2007）·辅导讲座

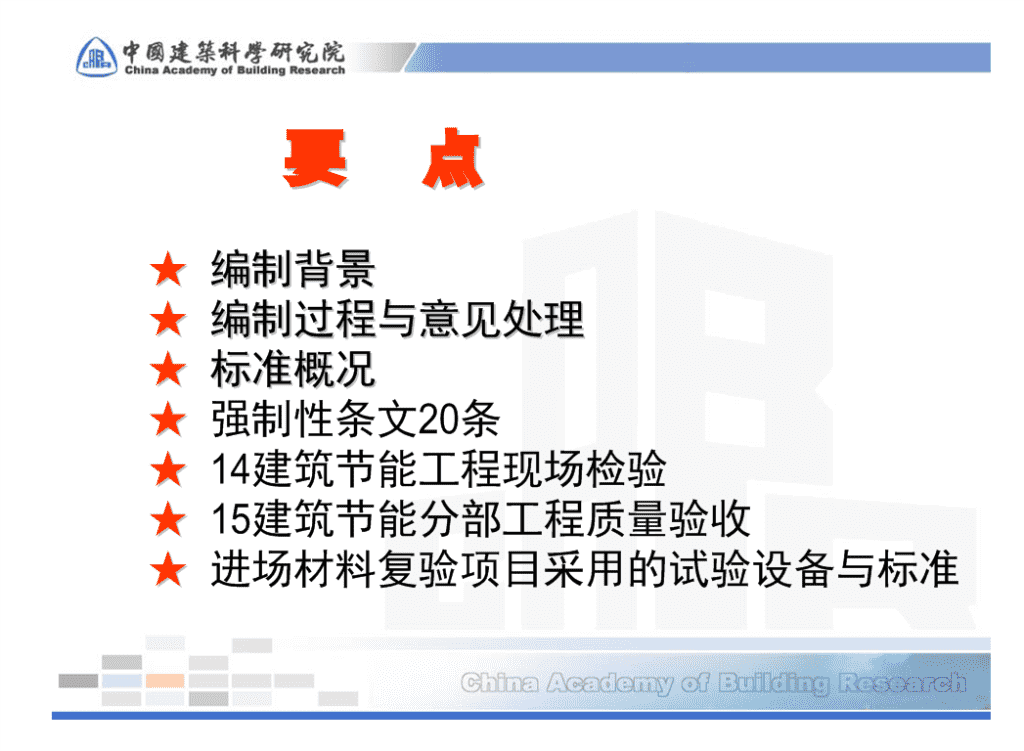

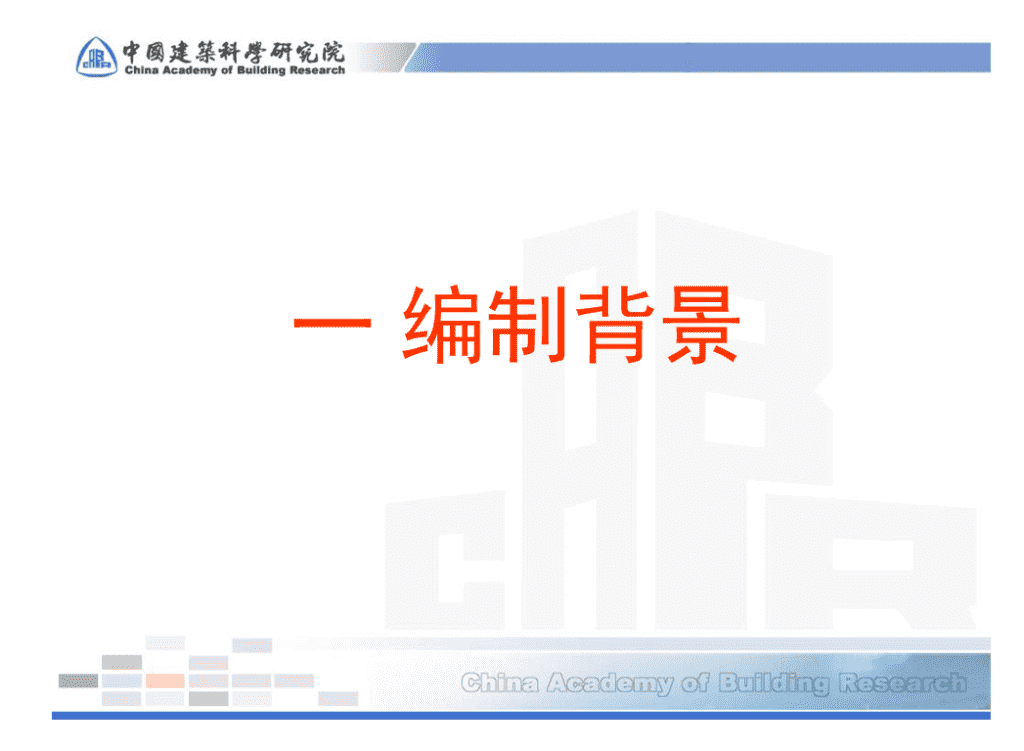

'中华人民共和国国家标准中华人民共和国国家标准建筑节能工程建筑节能工程施工质量验收规范施工质量验收规范GB50411GB50411--20072007辅导讲座2007年6月6日北京1 要要点点★★编制背景编制背景★★编制过程与意见处理编制过程与意见处理★★标准概况标准概况★★强制性条文20条★★14建筑节能工程现场检验★★15建筑节能分部工程质量验收★★进场材料复验项目采用的试验设备与标准2 一编制背景3 1我国建筑能耗现状--总体情况建筑能耗广义上:建筑运行使用能耗、建材生产、建筑建造过程的能耗。我国建筑总能耗约占社会终端能耗的27%~29%。其中：北方城镇建筑采暖和农村生活用煤约为1.6亿吨标煤/年，占我国2004年煤产量的11.4％，建筑用电和其它类型的建筑用能（炊事、照明、家电、生活热水等）折合为电力，总计约为5500亿度/年，（折合25kWh/m2·年,或9公斤标煤/m2·年）相当于三峡年发电量的6倍。4 我国各类建筑能耗现状分析1）北方城镇采暖能耗由表1中可以看出，我国北方城镇采暖能耗占建筑能耗的30-50％，为建筑能源消耗的最大组成部分。单位面积采暖能耗折合标准煤平均为20kg/m2·年，为北欧相同气候条件下建筑采暖能耗的2~4倍。我国北方城镇建筑采暖能耗过高，总结为以下原因：①围护结构保温不良（墙体、门窗、屋面、地面）②供热系统效率不高，各输配环节热量损失严重③热源效率不高5 我国各类建筑能耗现状分析2）空调能耗北方空调主要用于夏季降温和过渡季节采暖；南方空调主要用于夏季降温和冬季采暖。能耗占建筑能耗的20-30％，为建筑能源消耗的重要组成部分。我国空调能耗高，总结为以下原因：①围护结构保温和隔热性能不良（墙体、门窗、屋面、地面）；②空调设备运行能效低；③输配环节中末端设备热交换效率低；③建筑物运行管理（门窗、洞口）6 我国各类建筑能耗现状分析3）大型公共建筑和政府机关办公建筑能耗4）住宅与一般公共建筑除采暖空调外的能耗5）农村生活能耗我国农村建筑面积约为240亿m2，总耗电约900亿度/年，生活用标准煤0.3亿吨/年。6）长江流域采暖需求预计到2020年，长江流域将有50亿m2左右的建筑需要采暖。如果该地区照搬北方形式耗能将巨大7 2我国建筑节能重点范围北方建筑采暖能耗高、比例大-围护结构、系统管理，应为建筑节能的重点；空调能耗高、比例大-体现在围护结构、系统管理，应为建筑节能的重点；住宅与一般公共建筑能耗呈增长趋势；公共建筑和政府机构能耗严重，节能潜力大；农村建筑能耗低，商品能源替代非商品能源的趋势；长江流域采暖需求，需解决方案，应重视。8 3我国建筑发展的要求80年代初每年建成7-8亿m2；90年代每年建成10亿m2；2000年前后每年建成16-19亿m2；目前每年建成20多亿m2；其中：城市住宅6亿m2左右；农村住宅9亿m2左右；公共和工业建筑6亿m2左右。9 4工程质量的要求10 4工程质量的要求11 4工程质量的要求设计、施工情况围护结构情况：墙体幕墙门窗屋面地面12 4工程质量的要求13 4工程质量的要求设计、施工情况建筑设备情况：采暖空调配电与照明监测与控制14 4工程质量的要求15 4工程质量的要求16 5建筑节能测试诊断提出的要求采用红外成像仪对各采暖试点工程小区典型建筑物围护结构外表面温度进行拍照，对建筑物围护结构墙体及窗传热量比例进行分析.17 18 19 6建筑节能标准基本情况80年代中期建设部开始关注建筑节能问题。1986年发布了第一部居住建筑节能标准《北方地区居住建筑节能设计标准》。1992年发布了第一部公共建筑节能标准《旅游旅馆建筑热工与空气调节节能设计标准》。1998年《节约能源法》实施后，建筑节能标准编制工作力度加大，先后组织开展了夏热冬冷地区、夏热冬暖地区居住建筑节能设计、既有居住建筑节能改造、采暖通风、空调运行、墙体保温等十余项建筑节能标准。2004年中央经济工作会议后，围绕贯彻落实胡锦涛总书记关于“制定并强制推行更加严格的节能、节水、节材标准”的讲话精神和《国务院今明两年能源资源节约工作要点》，建设部发布了《公共建筑节能设计标准》、《住宅建筑规范》等重要节能标准。并且组织开展了《建筑节能施工验收规范》、《绿色建筑评价标准》等民用建筑节能标准的编制。2007年建设部部长汪光焘在全国建设工作会议上指出：推进工程建设标准体制改革。起草工程建设标准化管理条例，完善工程建设标准化管理的法规制度和技术支撑体系，促进强制性条文向以功能性能为目标的全文强制性标准过渡。以房屋建筑为重点，修订完善《工程建设标准强制性条文（房屋建筑部分）》。20 国务院关于加强节能工作的决定国发〔2006〕28号初步建立起与社会主义市场经济体制相适应的比较完善的节能法规和标准体系、政策保障体系、技术支撑体系、监督管理体系，形成市场主体自觉节能的机制。推进建筑节能。大力发展节能省地型建筑，推动新建住宅和公共建筑严格实施节能50%的设计标准，直辖市及有条件的地区要率先实施节能65%的标准。推动既有建筑的节能改造。大力发展新型墙体材料。重点抓好政府机构建筑物和采暖、空调、照明系统节能改造以及办公设备节能，建立节能目标责任制和评价考核体系21 建筑节能标准规范序标准标准名称及编号备注号性质一、民用建筑节能住宅建筑规范GB50368—2005强制性现行民用建筑节能设计标准（采暖居住建筑部分）JGJ26—强制性现行1995夏热冬冷地区居住建筑节能设计标准JGJ134—2001强制性现行夏热冬暖地区居住建筑节能设计标准JGJ75—2003强制性现行公共建筑节能设计标准GB50189－2005强制性现行既有采暖居住建筑节能改造技术规程JGJ129—2000强制性现行22 建筑节能标准规范采暖居住建筑节能检验标准JGJ132—2001强制性现行住宅性能评定技术标准GB50362—2005强制性现行空调通风系统运行管理规范GB50365—2005强制性现行外墙外保温工程技术规程JGJ144－2004强制性现行外墙内保温板JG/T159－2004推荐性现行建筑照明设计标准GB50034－2004（包括照明节能）强制性现行建筑外窗保温性能分级及检测方法GB/T8484—2002推荐性现行23 建筑节能标准规范绿色建筑评价标准推荐性现行建筑节能工程施工验收规范强制性批准居住建筑节能设计标准强制性在编城市供热规划规范强制性在编城镇供热系统评价标准推荐性在编建筑能耗统计标准推荐性在编建筑节能气象参数标准推荐性在编24 建筑节能标准规范蓄冰空调工程技术规程强制性在编夏热冬冷地区建筑能耗检测与评估标准推荐性待编公共建筑节能检验标准推荐性在编节能建筑评价标准推荐性待编既有公共建筑节能改造设计标准强制性在编25 建筑节能标准规范二、可再生能源利用民用建筑太阳能热水系统应用技术规范GB50364—2005强制性现行地源热泵系统工程技术规程GB50366—2005强制性现行太阳能供热工程技术规范强制性待编生活垃圾焚烧发电厂运行技术规程强制性待编资源综合利用发电厂设计规范强制性待编城市生活垃圾焚烧发电工程设计规范强制性待编26 二编制过程与意见处理与意见处理27 编制过程贯彻落实《国务院关于做好建设节约型社会近期重点工作的通知》（国发[2005]21号）中完善资源节约标准的要求，根据建设部“关于印发《2005年工程建设标准规范制订、修订计划（第一批）》的通知”要求，由建设部组织中国建筑科学研究院等单位编制的国家标准《建筑节能工程施工验收规范》，2006年7月25日提出了征求意见稿（下载网址www.cin.gov.cn或www.cabr.com.cn）。28 编制过程编制人员构成：设计、施工、生产企业、科研、检测、质量监督和墙改机构共召开大会4次；各专业负责人扩大会9次；各专业小会23次；专题论证会3次；现场试验2次；座谈会8次；专家研讨会3次；设计大师节能专家研讨会1次；征求意见研讨会1次。29 2005.7.26北京编制组成立既第一次工作会议就重点和难点做了讨论：名称---《建筑节能工程施工验收规范》；适用范围—民用建筑即：公共建筑与居住建筑；编写范围----围护结构为建筑物外墙以内；暖通空调、配电与照明和监测与控制按系统；评价不写入，验收要有结论，不搞综合指标；关于抽样复验和见证取样检验按各专业统一研究；与系列验收规范的关系、与相关设计规范的关系、与检测技术标准的关系----是对应和补充完善的关系。30 第二次工作会议2005.11.22~23广州北京、天津、上海、河南、唐山、浙江会议对6省市的建筑节能施工验收规程进行了分析对比他们的主体内容基本相同很细但没有暖通空调和电气、检测与控制的内容重庆完成了建筑节能施工验收规程06.1.1实施31 第二次工作会议2005.11.22~23广州6省市的建筑节能施工验收规程分析对比北京--有现场检测；天津--有非采暖公共间；上海--在基本规定中明确了4节即：设计、材料、施工、质量验收；河南--有建筑保温材料和构件性能检测建筑物现场节能检测；唐山—有建筑物现场节能检测；浙江--有设计文件审查、产品材料质量检查、施工质量检查32 第二次工作会议2005.11.22~23广州会议大会统一了思想重新确定了编制大纲明确了主体内容和任务分组讨论继续编写围护结构组暖通空调组配电与照明和监测与控制组33 2006.3.12~14北京第三次编制工作会议讨论的问题规范中检验方法—应量化，数据准确、清晰；规范中南方北方差异--要写清楚，不要缺项，部分验收内容应按气候区域提出不同要求；施工验收规范—假设设计符合要求，工程交付使用之前，这其间的工作为施工验收，但设计规范缺项的要补充进来，相关施工质量验收规范缺少和没有的内容要补充进来，所有与节能有关的重要内容都要写进来；规范要有实用性、可操作性、定性、定量组合，尽可能多采用量化指标。34 2006.3.12~14北京第三次编制工作会议工作计划向全国建筑业同行征求意见----网上和信函研讨会----A专家顾问（围护结构、暖通空调、电气和监测与控制）----B建筑业（质量监督、监理、设计、施工单位、生产企业、科研、教学、墙改机构、检测机构）35 2006.9.20~9.23哈尔滨第四次编制工作会议主要是处理征求来的意见，准备送审稿36 2006.1.7~7.1北京全部是专业会共23次小会围护结构组：16次会配电与照明和监测与控制组：5次会暖通空调组：2次会网上交流和电话交流各组除开会外，也基本上是网上交流，各组的会我都参加了，大家讨论热烈，工作严谨，通过激烈的争论、讨论形成了现在的初稿-讨论稿，拿出来请大家继续讨论、充实、完善。37 2006.10.9和10.11北京现场试验2次38 2006.10.9和10.11北京现场试验2次39 征求来的2006年7月25日在建设部网站意和中国建筑科学研究院网站见向全国征求意见。处向全国共发出征求意见稿及征求意见通知372份理（寄出248份，其他方式送出124份），征求意见稿发出后，历时三个月，收到书面、网络、传真和电话回复177份。40 关于标准名称的意见：征有提出加“质量”两字的即：求“建筑节能工程施工质量验收规范”来有提出加“及”字的即：的“建筑节能工程施工及验收规范”意有建议改为：见处“建筑工程节能施工验收规范”的理有建议改为：“建筑节能分部工程施工质量验收规范”经研究送审稿仍采用：“建筑节能工程施工验收规范”41 征求来的意见处理关于进场复验项目接受了大家的意见减少了复验的项目和内容，但保留了复验项目中应有30％的试验次数为见证取样送检的内容；章号子分部工程复验项目4墙体1保温板材的导热系数、材料密度、抗压强度或压缩强度；阻燃性2保温浆料的导热系数；压缩强度、软化系数、凝结时间3粘结材料的粘结强度；4增强网的力学性能、抗腐蚀性能；5其他保温材料的热工性能。5幕墙1保温材料：导热系数、密度、防火性能；2幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点；3隔热型材：拉伸、抗剪强度。6门窗1严寒、寒冷地区：外窗气密性、传热系数和中空玻璃露点；2夏热冬冷地区：外窗气密性、传热系数，玻璃遮阳系数、可见光透射比、中空玻璃露点；3夏热冬暖地区：外窗气密性，玻璃遮阳系数、可见光透射比、中空玻璃露点7屋面1板材、块材及现浇等保温隔热材料的导热系数、密度、抗压强度或压缩强度；压缩（10％）强度、阻燃性；2松散保温材料的导热系数、干密度和防火性能。8地面1板材、块材及现浇等保温材料的导热系数、密度、抗压强度或压缩强度；压缩（10％）强度、防火性能；2松散保温材料的导热系数、干密度和防火性能。42 征求来的意见处理9采暖1散热器的单位散热量、传热系数、金属热强度；2保温材料的导热系数、密度、吸水率、厚度。10通风与空调1风机盘管机组的制冷量、制热量、风量、风压出口静压、噪声及功率；2绝热材料的导热系数、材料密度、吸水率、厚度。11空调与采暖系1绝热材料的导热系数、密度、吸水率、厚度。统冷、热源和辅助设备及其管网12配电与照明1低压配电电缆截面、电阻值；2照明光源；3灯具；4附属装置。电缆、电线截面和每芯导体电阻值43 征求来隐蔽工程验收应有详细的文字记录和图像资料的意空调与采暖系统应经有检测资质的第三方检测并见出具报告，合格后方可通过验收均保留；处理幕墙有提出耗能大、危险大，国内施工质量差等原因建议取消该章节的，经研究为了监督安装过程和幕墙质量保留该章内容；44 关于建筑节能性能现场检验中应对围护结构节能性能检验，其中墙体传征热系数检测受建筑物交工季节和墙体含水率的影响，准确性不高，误差太大，容易造成误判，所以将“性能”检验改为现场实体检验，方法采求用“围护结构钻芯法检验节能做法”来的意见处理45 征关于建筑节能工程纳入建筑工程验收的一部求分，作为建筑节能分部工程验收，来的是考虑政府的监管机构建筑工程质量监督站可意以介入，实现监督，见处监理单位能够引起重视，理开发商、设计单位不能随意变更设计和更换材料设备。档案单独组卷是加强过程控制的一种手段。46 编制的指导思想原则----技术先进、经济合理、安全适用和可操作性强一推----在建筑工程中推广装配化、工业化生产的产品、限制落后技术两少----复验数量要少现场实体检验要少三合----由设计、施工、验收三个环节闭合控制节能质量四抓----抓设计文件执行力抓进场材料设备质量抓施工过程质量控制抓系统调试与运行检测47 《建筑节能工程施工质量验收规范》送审稿审查会2006年11月27～28日北京48 《建筑节能工程施工质量验收规范》送审稿）审查会会议纪要根据《国务院关于做好建设节约型社会近期重点工作的通知》（国发[2005]21号）和建设部建标函【2005】84号的要求，由中国建筑科学研究院等单位编制的《建筑节能工程施工验收规范》（以下简称《规范》）完成了送审稿。2006年11月27~28日，建设部标准定额司在北京组织召开了《规范》送审稿审查会。会议由建设部标准定额司杨榕副司长主持，标准定额司陈重司长、科技司梁俊强处长、质量安全司朱长喜处长到会并分别做了重要讲话。会议成立了专家审查委员会（名单见附件一），编制组成员也参加了会议。编制组介绍了《规范》送审稿编制过程、主要内容、重点审查内容，与会专家对《规范》送审稿进行了逐章、逐条的审查，经过认真讨论，提出了如下审查意见：49 《建筑节能工程施工质量验收规范》（送审稿）审查会会议纪要（一）《规范》送审稿依据国家现行法律法规和相关标准，总结了近年来我国建筑工程中节能工程的设计、施工、验收和运行管理方面的实践经验和研究成果，借鉴了国际先进经验和做法，充分考虑了我国现阶段建筑节能工程的实际情况，突出了验收中的基本要求和重点，是第一部涉及多专业、以达到建筑节能设计要求为目标的施工验收规范。《规范》以实现功能和性能要求为基础、以过程控制为主、以现场检验为辅，结构完整，内容充实，具有较强的科学性、完整性、协调性和可操作性，总体上达到了国际先进水平，对推进建筑节能目标的实现将发挥重要作用。50 《建筑节能工程施工质量验收规范》（送审稿）审查会会议纪要（二）会议对《规范》送审稿提出了如下主要修改意见和建议：1．建议将名称改为：建筑节能工程施工质量验收规范。2．建议将第15.0.7条写进总则。3．建议对《建筑工程施工质量验收统一标准》GB50300进行修订，把建筑节能工程纳入该体系，列为一个分部工程。具体意见和建议详见附件二。51 《建筑节能工程施工质量验收规范》（送审稿）审查会会议纪要（三）会议通过了《规范》送审稿和强制性条文（详见附件三）。建议编制组按会议提出的意见和建议修改，尽快上报建设部批准发布。52 53 《建筑节能工程施工质量验收规范》具有五个明显的特征一是20个强制性条文。作为工程建设标准的强制性条文，必须严格执行，这些强制性条文即涉及过程控制、又有建筑设备专业的调试和检测，是建筑节能工程验收的重点。54 《建筑节能工程施工质量验收规范》具有五个明显的特征二是规定对进场材料和设备的质量证明文件进行核查，并对各专业主要节能材料和设备在施工现场抽样复验，复验为见证取样送检。55 表A.0.1建筑节能工程进场材料和设备的复验项目分项工程复验项目章号4墙体节能工程1保温材料的导热系数、密度、抗压强度或压缩强度；2粘结材料的粘结强度；3增强网的力学性能、抗腐蚀性能；5幕墙节能工程1保温材料：导热系数、材料密度；2幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点；3隔热型材：拉伸、抗剪强度。6门窗节能工程1严寒、寒冷地区：气密性、传热系数和中空玻璃露点；2夏热冬冷地区：气密性、传热系数，玻璃遮阳系数、可见光透射比、中空玻璃露点；3夏热冬暖地区：气密性，玻璃遮阳系数、可见光透射比、中空玻璃露点56 表A.0.1建筑节能工程进场材料和设备的复验项目章号分项工程复验项目7屋面节能工程保温隔热材料的导热系数、密度、抗压强度或压缩强度8地面节能工程保温材料的导热系数、密度、抗压强度或压缩强度9采暖节能工程1散热器的单位散热量、金属热强度；2保温材料的导热系数、密度、吸水率10通风与空调节能工程1风机盘管机组的供冷量、供热量、风量、出口静压、噪声及功率；2绝热材料的导热系数、密度、吸水率11空调与采暖系统冷、热绝热材料的导热系数、密度、吸水率源及管网节能工程12配电与照明电缆、电线截面和每芯导体电阻值57 《建筑节能工程施工质量验收规范》具有五个明显的特征三是推出工程验收前对外墙节能构造现场实体检验、严寒、寒冷和夏热冬冷地区的外窗气密性现场实体检验和建筑设备工程系统节能性能检测。58 《建筑节能工程施工质量验收规范》具有五个明显的特征四是将建筑节能工程作为一个完整的分部工程纳入建筑工程验收体系，使涉及建筑工程中节能的设计、施工、验收和管理等多个方面的技术要求有法可依，形成从设计到施工和验收的闭合循环，使建筑节能工程质量得到控制。59 《建筑节能工程施工质量验收规范》具有五个明显的特征五是突出了以实现功能和性能要求为基础、以过程控制为主导、以现场检验为辅助的原则，结构完整，内容充实，具有较强的科学性、完整性、协调性和可操作性，总体上达到了国际先进水平，起到了对建筑节能工程质量控制和验收的作用，对推进建筑节能目标的实现将发挥重要作用。14建筑节能工程现场检验14.1围护结构现场实体检验14.2系统节能性能检验60 三、标准概况61 名称：《建筑节能工程施工质量验收规范》全文共10方面内容本规范共15章、3个附录；共244条，主控项目101条、一般项目43条；其中：强制性条文20条。文体：一般规定、主控项目、一般项目建筑节能分部工程—纳入施工验收规范体系62 目次1总则2术语3基本规定3.1技术与管理3.2材料与设备3.3施工与控制3.4验收的划分63 4墙体节能工程5幕墙节能工程6门窗节能工程7屋面节能工程8地面节能工程9采暖节能工程10通风与空气调节节能工程11空调与采暖系统冷热源及管网节能工程12配电与照明节能工程13监测与控制节能工程64 14建筑节能工程现场检验14.1围护结构现场实体检验14.2系统节能性能检验15建筑节能分部工程质量验收65 附录A建筑节能工程进场材料和设备的复验项目附录B建筑节能工程质量验收记录表表B.0.1分部（子分部）工程质量验收表表B.0.2分项工程质量验收表表B.0.3检验批质量验收表附录C外墙节能构造钻芯检验方法66 《建筑节能工程施工质量验收规范》强制性条文20条涉及结构和人身安全、环保、节能性能、功能方面1.0.53.1.23.3.14.2.24.2.74.2.155.2.26.2.27.2.28.2.29.2.39.2.1010.2.310.2.1411.2.311.2.511.2.1112.2.213.2.515.0.567 《建筑节能工程施工质量验收规范》强制性条文20条1.0.5单位工程竣工验收应在建筑节能分部工程验收合格后进行。3.1.2设计变更不得降低建筑节能效果。当设计变更涉及建筑节能效果时，应经原施工图设计审查机构审查，在实施前应办理设计变更手续，并获得（监理）建设单位的确认。3.3.1建筑节能工程应按照经审查合格的设计文件和经审查批准的施工方案施工。68 《建筑节能工程施工质量验收规范》强制性条文20条4.2.2墙体节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。4.2.7墙体节能工程的施工，应符合下列规定：1保温隔热材料的厚度必须符合设计要求。2保温板材与基层及各构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计要求。保温板材与基层的粘结强度应做现场拉拔试验。3保温浆料应分层施工。当采用保温浆料做外保温时，保温层与基层之间及各层之间的粘结必须牢固，不应脱层、空鼓和开裂。4当墙体节能工程的保温层采用预埋或后置锚固件固定时，锚固件数量、位置、锚固深度和拉拔力应符合设计要求。后置锚固件应进行锚固力现场拉拔试验。4.2.15严寒和寒冷地区外墙热桥部位，应按设计要求采取节能保温等隔断热桥措施。69 《建筑节能工程施工质量验收规范》强制性条文20条5.2.2幕墙节能工程使用的保温隔热材料，其导热系数、密度、燃烧性能应符合设计要求。幕墙玻璃的传热系数、遮阳系数、可见光透射比、中空玻璃露点应符合设计要求。6.2.2建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。7.2.2屋面节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。8.2.2地面节能工程使用的保温材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。70 《建筑节能工程施工质量验收规范》强制性条文20条9.2.3采暖系统的安装应符合下列规定：1采暖系统的制式，应符合设计要求；2散热设备、阀门、过滤器、温度计及仪表应按设计要求安装齐全，不得随意增减和更换；3室内温度调控装置、热计量装置、水力平衡装置以及热力入口装置的安装位置和方向应符合设计要求，并便于观察、操作和调试；4温度调控装置和热计量装置安装后，采暖系统应能实现设计要求的分室（区）温度调控、分栋热计量和分户或分室（区）热量（费）分摊的功能。71 《建筑节能工程施工质量验收规范》强制性条文20条9.2.10采暖系统安装完毕后，应在采暖期内与热源进行联合试运转和调试。联合试运转和调试结果应符合设计要求，采暖房间温度不得低于设计计算温度2℃，且不高于设计值1℃。72 《建筑节能工程施工质量验收规范》强制性条文20条10.2.3通风与空调节能工程中的送、排风系统、空调风系统、空调水系统的安装，应符合下列规定：1各系统的制式，应符合设计要求；2各种设备、自控阀门与仪表应按设计要求安装齐全，不得随意增减和更换；3水系统各分支管路水力平衡装置、温控装置与仪表的安装位置、方向应符合设计要求，并便于观察、操作和调试；4空调系统应能实现设计要求的分室（区）温度调控功能。对设计要求分栋、分区或分户（室）冷、热计量的建筑物，空调系统应能实现相应的计量功能。73 《建筑节能工程施工质量验收规范》强制性条文20条10.2.14通风与空调系统安装完毕，应进行通风机和空调机组等设备的单机试运转和调试，并应进行系统的风量平衡调试。单机试运转和调试结果应符合设计要求；系统的总风量与设计风量的允许偏差不应大于10％，风口的风量与设计风量的允许偏差不应大于15％。74 《建筑节能工程施工质量验收规范》强制性条文20条11.2.3空调与采暖系统冷热源设备和辅助设备及其管网系统的安装，应符合下列规定：1管道系统的制式，应符合设计要求；2各种设备、自控阀门与仪表应按设计要求安装齐全，不得随意增减和更换；3空调冷（热）水系统，应能实现设计要求的变流量或定流量运行；4供热系统应能根据热负荷及室外温度变化实现设计要求的集中质调节、量调节或质—量调节相结合的运行。75 《建筑节能工程施工质量验收规范》强制性条文20条11.2.5冷热源侧的电动两通调节阀、水力平衡阀及冷（热）量计量装置等自控阀门与仪表的安装，应符合下列规定：1规格、数量应符合设计要求；2方向应正确，位置应便于操作和观察。76 《建筑节能工程施工质量验收规范》强制性条文20条11.2.11空调与采暖系统冷热源和辅助设备及其管道和管网系统安装完毕后，系统试运转及调试必须符合下列规定：1冷热源和辅助设备必须进行单机试运转及调试；2冷热源和辅助设备必须同建筑物室内空调或采暖系统进行联合试运转及调试。3联合试运转及调试结果应符合设计要求，且允许偏差或规定值应符合表11.2.11的有关规定。当联合试运转及调试不在制冷期或采暖期时，应先对表11.2.11中序号2、3、5、6四个项目进行检测，并在第一个制冷期或采暖期内，带冷（热）源补做序号1、4两个项目的检测。表11.2.11联合试运转及调试检测项目与允许偏差或规定值检测项目允许偏差或规定值序号1室内温度冬季不得低于设计计算温度2℃，且不应高于1℃；夏季不得高于设计计算温度2℃，且不应低于1℃。2供热系统室外管网的水力平衡度0.9~1.23供热系统的补水率≤0.5％4室外管网的热输送效率≥0.925空调机组的水流量≤20％776空调系统冷热水、冷却水总流量≤10％ 《建筑节能工程施工质量验收规范》强制性条文20条表12.2.2不同标称截面的电缆、电线每芯导体最大电阻值20℃时导体最大电阻（Ω/Km）标称截面（mm2）圆铜导体（不镀金属）0.536.00.7524.512.2.2低压配电系统选择的1.018.1电缆、电线截面不得1.512.1低于设计值，进场时2.57.4144.61应对其截面和每芯导63.08体电阻值进行见证取101.83样送检。每芯导体电161.15阻值应符合表12.2.2250.727350.524的规定。500.387700.268950.1931200.1531500.1241850.09912400.0754783000.0601 《建筑节能工程施工质量验收规范》强制性条文20条13.2.5通风与空调监测控制系统的控制功能及故障报警功能应符合设计要求。15.0.5建筑节能分部工程质量验收合格，应符合下列规定：1分项工程应全部合格；2质量控制资料应完整；3外墙节能构造现场实体检验结果应符合设计要求；4严寒、寒冷和夏热冬冷地区的外窗气密性现场实体检验结果应合格；5建筑设备工程系统节能性能检测结果应合格。79 14建筑节能工程现场检验80 14建筑节能工程现场检验14.1围护结构现场实体检验14.1.1建筑围护结构施工完成后，应对围护结构的外墙节能构造严寒、寒冷、夏热冬冷地区的外窗气密性进行现场实体检测。当条件具备时，也可直接对围护结构的传热系数进行检测。81 2006.10.9和10.11北京现场试验2次82 14建筑节能工程现场检验14.1.2外墙节能构造的现场实体检验方法见本规范附录C。其检验目的是：1验证墙体保温材料的种类是否符合设计要求；2验证保温层厚度是否符合设计要求；3检查保温层构造做法是否符合设计和施工方案要求。14.1.3严寒、寒冷、夏热冬冷地区的外窗现场实体检测应按照国家现行有关标准的规定执行。其检验目的：是验证建筑外窗气密性是否符合节能设计要求和国家有关标准的规定。83 14建筑节能工程现场检验14.1.4外墙节能构造和外窗气密性的现场实体检验，其抽样数量可以在合同中约定，但合同中约定的抽样数量不应低于本规范的要求。当无合同约定时应按照下列规定抽样：1每个单位工程的外墙至少抽查3处，每处一个检查点。当一个单位工程外墙有2种以上节能保温做法时，每种节能做法的外墙应抽查不少于3处；2每个单位工程的外窗至少抽查3樘。当一个单位工程外窗有2种以上品种、类型和开启方式时，每种品种、类型和开启方式的外窗均应抽查不少于3樘。84 14建筑节能工程现场检验14.1.5外墙节能构造的现场实体检验应在监理（建设）人员见证下实施，可委托有资质的检测机构实施，也可由施工单位实施。14.1.6外窗气密性的现场实体检测应在监理（建设）人员见证下抽样，委托有资质的检测机构实施。14.1.7当对围护结构的传热系数进行检测时，应由建设单位委托具备检测资质的检测机构承担；其检测方法、抽样数量、检测部位和合格判定标准等可在合同中约定。85 14.1.8当外墙节能构造或外窗气密性现场实体检验出现不符合设计要求和标准规定的情况时，应委托有资质的检测机构扩大一倍数量抽样，对不符合要求的项目或参数再次检验。仍然不符合要求时应给出“不符合设计要求”的结论。对于不符合设计要求的围护结构节能构造应查找原因，对因此造成的对建筑节能的影响程度进行计算或评估，采取技术措施予以弥补或消除后重新进行检测，合格后方可通过验收。对于不符合设计要求和国家现行标准规定的建筑外窗气密性，应查找原因进行修理，使其达到要求后重新进行检测，合格后方可通过验收。86 14建筑节能工程现场检验14.2系统节能性能检测14.2.1采暖、通风与空调、配电与照明工程安装完成后，应进行系统节能性能的检测，并应由建设单位委托具有相应检测资质的检测机构检测，出具报告。受季节影响未进行的节能性能检测项目，应在保修期内补做。14.2.2采暖、通风与空调、配电与照明系统节能性能检测的主要项目及要求见表14.2.2，其检测方法应按国家现行有关标准规定执行。87 14建筑节能工程现场检验表14.2.2系统节能性能检测主要项目及要求检测项目抽样数量允许偏差或规定值序号1室内温度居住建筑每户抽测卧室或起居冬季不得低于设计计算室1间，温度2℃，且不应高于1℃；其它建筑按房间总数抽测10%夏季不得高于设计计算温度2℃，且不应低于1℃2供热系统室外管每个热源与换热站均不少于1个0.9~1.2网的水力平衡度独立的供热系统3供热系统的补水每个热源与换热站均不少于1个≤0.5％率独立的供热系统4室外管网的热输每个热源与换热站均不少于1个≥0.92送效率独立的供热系统88 14建筑节能工程现场检验表14.2.2系统节能性能检测主要项目及要求检测项目抽样数量允许偏差或规定值序号5各风口的风量按风管系统数量抽查10%，≤15％且不得小于1个系统6通风与空调按风管系统数量抽查10%，≤10％系统的总风量且不得小于1个系统7空调机组的按系统数量抽查10%，≤20％水流量且不得小于1个系统8空调系统全数≤10％冷热水、冷却水总流量9平均照度按同一功能区不少于2处≤10％与照明功率密度89 14建筑节能工程现场检验14.2.3系统节能性能检测的项目和抽样数量也可以在工程合同中约定，必要时可增加其他检测项目，但合同中约定的检测项目和抽样数量不应低于本规范的规定。90 15建筑节能分部工程质量验收91 15建筑节能分部工程质量验收15.0.1建筑节能分部工程的质量验收，应在检验批、分项工程全部验收合格的基础上，进行外墙节能构造实体检验、严寒、寒冷和夏热冬冷地区的外窗气密性现场检验，以及系统节能性能检测和系统联合试运转与调试，确认建筑节能工程质量达到验收条件后方可进行。92 15建筑节能分部工程质量验收15.0.2建筑节能工程验收的程序和组织应遵守《建筑工程施工质量验收统一标准》GB50300的要求，并应符合下列规定：1节能工程的检验批验收和隐蔽工程验收，应由监理工程师主持，施工单位相关专业的质量检查员与施工员参加；2节能分项工程验收，应由监理工程师主持，施工单位项目技术负责人和相关专业的质量检查员、施工员参加；必要时可邀请设计单位相关专业的人员参加；3节能分部工程验收，应由总监理工程师（建设单位项目负责人）主持，施工单位项目经理、项目技术负责人和相关专业的质量检查员、施工员参加；施工单位的质量或技术负责人应参加；设计单位节能设计人员应参加。93 15建筑节能分部工程质量验收15.0.3建筑节能工程的检验批质量验收合格，应符合下列规定：1检验批应按主控项目和一般项目验收；2主控项目应全部合格；3一般项目应合格；当采用计数检验时，至少应有90％以上的检查点合格，且其余检查点不得有严重缺陷；4应具有完整的施工操作依据和质量验收记录。94 15建筑节能分部工程质量验收15.0.4建筑节能分项工程质量验收合格，应符合下列规定：1分项工程所含的检验批均应合格；2分项工程所含检验批的质量验收记录应完整。95 15建筑节能分部工程质量验收15.0.5建筑节能分部工程质量验收合格，应符合下列规定：1分项工程应全部合格；2质量控制资料应完整；3外墙节能构造现场实体检验结果应符合设计要求；4严寒、寒冷和夏热冬冷地区的外窗气密性现场实体检验结果应合格；5建筑设备工程系统节能性能检测结果应合格。96 15建筑节能分部工程质量验收15.0.6建筑节能工程验收时应对下列资料核查，并纳入竣工技术档案：1设计文件、图纸会审记录、设计变更和洽商；2主要材料、设备和构件的质量证明文件、进场检验记录、进场核查记录、进场复验报告、见证试验报告；3隐蔽工程验收记录和相关图像资料；4分项工程质量验收记录；必要时应核查检验批验收记录；5建筑围护结构节能构造现场实体检验记录；6严寒、寒冷和夏热冬冷地区外窗气密性现场检测报告；7风管及系统严密性检验记录；8现场组装的组合式空调机组的漏风量测试记录；9设备单机试运转及调试记录；10系统联合试运转及调试记录；11系统节能性能检验报告；12其他对工程质量有影响的重要技术资料。97 15建筑节能分部工程质量验收15.0.7建筑节能工程分部、分项工程和检验批的质量验收表见本规范附录B。1分部工程质量验收表见本规范附录B中表B.0.1；2分项工程质量验收表见本规范附录B中表B.0.2；3检验批质量验收表见本规范附录B中表B.0.3。98 进场材料复验项目采用的试验设备与标准99 进场材料复验项目采用的试验设备与标准序材料名称复验项目检验标准检验设备号《绝热材料稳态热阻及有关特性的测定防护热板法》GB/T10294-1998烘箱、导热系数导热系数《绝热材料稳态热阻及有关测定仪特性的测定热流计法》GB/T10295-19981保温材料《泡沫塑料和橡胶表观（体烘箱、天平、密度积）密度的测定》游标卡尺GB/T6343-1995抗压强度《硬质泡沫塑料压缩试验方压力试验机、（压缩强法》GB/T8813-1988游标卡尺度）100 进场材料复验项目采用的试验设备与标准《外墙外保温工程技术规程》2粘结材料粘结强度拉力试验机JGJ144-2004《耐碱玻璃纤维网格布》力学性能拉力试验机JC/T841-19993增强网《镀锌电焊网》抗腐蚀性能涂膜测厚仪QB/T3897-1999101 进场材料复验项目采用的试验设备与标准《建筑玻璃可见光透射比太阳光直接透射比太阳可见光透射比能总透射比紫外线透射分光光度计比及有关窗玻璃参数的测定》GB/T2680-19944玻璃《公共建筑节能设计标准》遮阳系数游标卡尺、钢板尺GB50189-2006《中空玻璃》中空玻璃露点露点仪GB/T11944-2002102 进场材料复验项目采用的试验设备与标准拉伸强度万能材料试验机《铝合金建筑型材》5隔热型材GB5237.6-2004抗剪强度万能材料试验机《建筑外窗气密性能分级建筑门窗三性气密性及检测方法》检测仪GB/T7107-2002《建筑外窗保温性能分级6门窗及检测方法》GB/T8484-2002建筑外窗保温传热系数《建筑外门保温性能分级性能测试仪及检测方法》GB/T16729-1997103 进场材料复验项目采用的试验设备与标准单位散热量密闭小室散热器性能《采暖散热器散热量测定方法》7散热器检测试验台GB/T13754-92金属热强度1.房间空气焓值法测量装置供冷量2.风洞式空气焓供热量值法测量装置3.环路式空气焓《风机盘管机组》8风机盘管值法测量装置GB/T19232-2003风量出口静压空气流量功率测量装置噪声噪声测量室104 宋波中国建筑科学研究院建筑环境与节能研究院中国建筑科学研究院建筑环境与节能研究院地址：北京市北三环东路30号邮编：100013电话：010-84288054传真：010-8402355584288054E-mail:songbo163163@163.com105 谢谢《《建筑节能工程施工质量验收规范建筑节能工程施工质量验收规范》》编制组编制组106'
