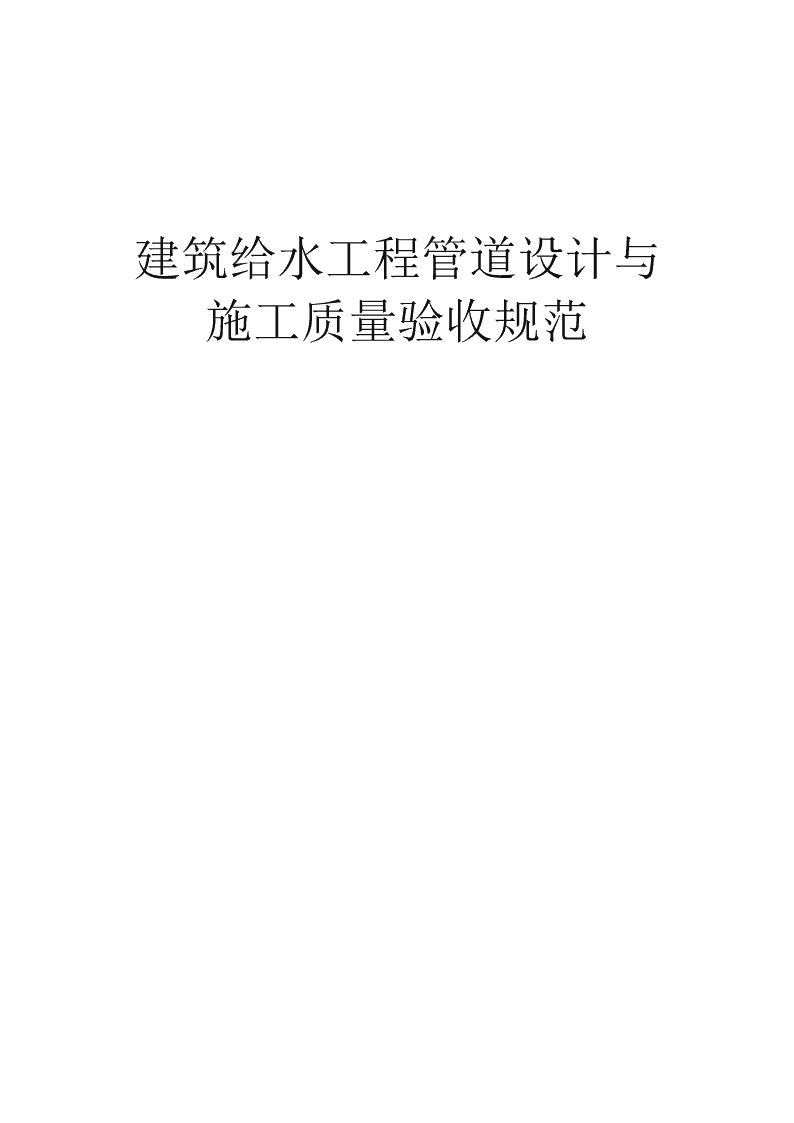

给水管道设计与施工验收规范

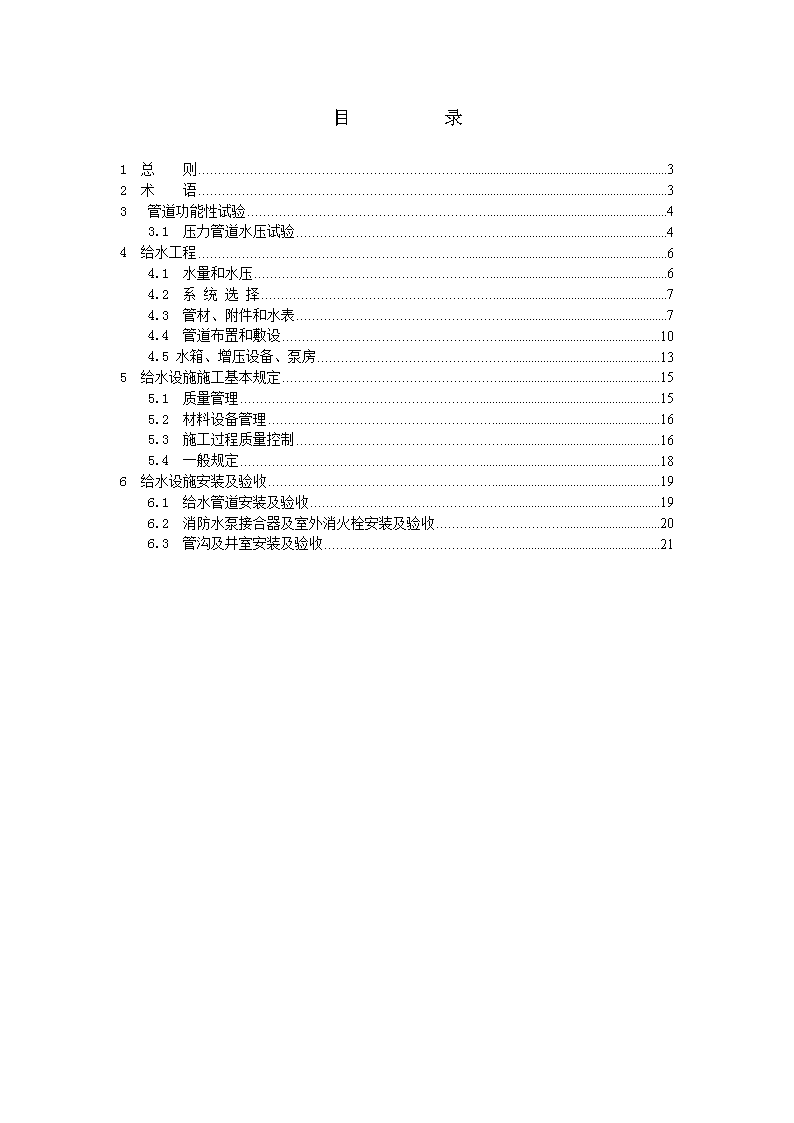

'建筑给水工程管道设计与施工质量验收规范 目录1总则32术语33 管道功能性试验43.1压力管道水压试验44给水工程64.1水量和水压64.2系统选择74.3管材、附件和水表74.4管道布置和敷设104.5水箱、增压设备、泵房135给水设施施工基本规定155.1质量管理155.2材料设备管理165.3施工过程质量控制165.4一般规定186给水设施安装及验收196.1给水管道安装及验收196.2消防水泵接合器及室外消火栓安装及验收206.3管沟及井室安装及验收21 1总则1．0．1为了加强给水质量，统一给水工程管道结构设计和给水工程施工质量的验收，保证工程质量，制定本规范。1．0．2本规范适用于新建、扩建或改建的住宅小区给水工程设计和给水工程施工质量的验收。1．0．3给水工程管道结构设计和给水工程施工质量的验收中采用的工程技术文件、承包合同文件对管道结构设计和给水工程施工质量的验收要求不得低于本规范的规定。1．0．4本规范应与国家标准《建筑给水排水设计规范》GB50015-2010、《建筑工程施工质量验收统一标淮》GB50300-2002配套使用。1．0．5建筑给水工程管道结构设计和给水工程施工质量的验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。2术语2．0．1用水量 water consumption 用户所消耗的水量。2．0．2居民生活用水  demand in households 居民日常生活所需用的水，包括饮用、洗涤、冲厕、洗澡等。2．0．3综合生活用水  demand for domastic and public use 居民日常生活用水以及公共建筑和设施用水的总称。2．0．4工业企业用水  demand for industrial use 工业企业生产过程和职工生活所需用的水。2．0．5绿地用水  green  beit   sprinkling,  green  plot  sprinkling市政绿地等所需用的水。2．0．6未预见用水量  unforeseen  demand 给水系统设计中，对难于预测的各项因素而准备的水量。2．0．7接户管buildingunitepipe布置在建筑物周围,直接与建筑物引入管和排出管相接的给水排水管道。2．0．8入户管(进户管)inletpipe住宅内生活给水管道进入住户至水表的管段。2．0．9竖向分区verticaldivisionblock 建筑给水系统中,在垂直向分成若干供水区。2．0．10水头损失headloss水通过管渠、设备、构筑物等引起的能耗。2．0．11配水点pointsofdistribution给水系统中的用水点。2．0．12水景waterscapefountain人工建造的水体景观。2．0．13给水系统watersupplysystem通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。2．0．14给水配件watersupplyfittings在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。2．0．15辅助设备auxiliaries建筑给水系统中，为满足用户的各种使用功能和提高运行质量而设置的各种设备。2．0．16试验压力testpressure管道或设备进行耐压强度和气密性试验规定所要达到的压力。2．0．17管道配件pipefittings管道与管道或管道与设备连接用的各种零、配件的统称。2．0．18固定支架fixedtrestle限制管道在支撑点处发生径向和轴向位移的管道支架。2．0．19活动支架movabletrestle允许管道在支撑点处发生轴向位移的管道支架。2．0．20静置设备stillequipment 在系统运行时，自身不做任何运动的设备，如水箱及各种罐类。2．0．21卡套式连接compressionjoint由带锁紧螺帽和丝扣管件组成的专用接头而进行管道连接的一种连接形式。3 管道功能性试验3.1压力管道水压试验 3.1.1水压试验前的试验方案其内容包括:1、进水管路、排气孔及排水孔的设计；2、试验管段的稳定措施和安全措施。3.1.2采用钢管、化学建材管的压力管道，管道中最后一个焊接接口完毕一个小时以上方可进行水压试验。3.1.3水压试验管道内径大于或等于600mm时，试验管段端部的第一个接口应采用柔性接口，或采用特制的柔性接口堵板。3.1.4水压试验采用的设备、仪表规格及其安装应符合下列规定:1、采用弹簧压力计时，精度不低于l.5级，最大量程宜为试验压力的1.3-1.5倍，表壳的公称直径不宜小于150mm，使用前经校正并具有符合规定的检定证书；2、水泵、压力计应安装在试验段的两端部与管道轴线相垂直的支管上。3.1.5开槽施工管道试验前，附属设备安装应符合下列规定:1、非隐蔽管道的固定设施已按设计要求安装合格；2、管道附属设备已按要求紧固、锚固合格；3、管件的支墩、锚固设施混凝工强度已达到设计强度；4、未设置支墩、锚固设施的管件，应采取加固措施并检查合格。3.1.6水压试验前，管道回填土应符合下列规定:1、管道安装检查合格后，应按规范《给水排水管道工程施工及验收规范》GB50268-2008第4.5.1条第1款的规定回填土；2、管道顶部回填土宜留出接口位置以便检查渗漏处。3.1.7水压试验前准备工作应符合下列规定:1、试验管段所有敞口应封闭，不得有渗漏水现象；2、试验管段不得用闸阀做堵板，不得含有消火栓、水锤消除器、安全阀等附件；3、水压试验前应清除管道内的杂物。3.1.8试验管段注满水后，宜在不大于工作压力条件下充分浸泡后再进行水压试验:1、顶试验阶段:将管道内水压缓缓地升至试验压力并稳30min，期间如有压力下降可注水补压，但不得高于试验压力；检查管道接口、配件等处有无漏水、损坏现象；有漏水、损坏现象时应及时停止试压，查明原因并采取相应措施后重新试压。2、主试验阶段；停止注水补压，稳定15min；将试验压力降至工作压力并保持恒压30min，进行外观检查若无漏水现象，则水压试验合格。 3、管道升压时，管道的气体应排除；升压过程中，发现弹簧压力计表针摆动、不稳，且升压较慢时，应重新排气后再升压。4、应分级升压，每升一级应检查后背、支墩、管身及接口，无异常现象时再继续升压。5、水压试验过程中，后背顶撑、管道两端严禁站人。6、水压试验时，严禁修补缺陷；遇有缺陷时，应做出标记，卸压后修补。4给水工程4.1水量和水压4.1.1居住小区给水设计用水量应根据下列各种用水量确定：4.1.1.1居民生活用水量4.1.1.2公共建筑用水量4.1.1.3绿化用水量4.1.1.4水景、娱乐设施用水量4.1.1.5道路、广场用水量4.1.1.6公用设施用水量4.1.1.7未预见用水量及管网漏失水量4.1.1.8消防用水量注：消防用水量仅用于校核管网计算，不属正常用水量。4.1.2居住小区消防用水量和水压及火灾延续时间应按现行的《建筑设计防火规范》及《高层民用建筑设计防火规范》确定。4.1.3居住小区管网漏失水量和未预见水量之和可按最高日用水量的10%～15%计。4.1.4居住小区内的公用设施用水量，应由该设施的管理部门提供用水量，当无重大公用设施时，不另计用水量。4.1.5住宅的最高日生活用水定额及小时变化系数，根据住宅类别建筑标准、卫生器具完善程度和区域等因素，见附件表4.1.5确定。注：1、当地主管部门对住宅生活用水定额有具体规定时，应按当地规定执行。2、别墅用水定额中含庭院绿化用水和汽车抹车用水。4.1.6集体宿舍、旅馆等公共建筑的生活用水定额及小时变化系数，根据卫生器具完善程度和区域条件，见附件表4.1.6确定。注：1、除养老院、托儿所、幼儿园的用水定额中含食堂用水，其它均不含食堂用水。 2、除注明外，均不含员工生活用水，员工用水定额为每人每班40～60L。3、医疗建筑用水中已含医疗用水。4、空调用水应另计。4.1.7建筑物室内、外消防用水量、供水延续时间、供水水压等，应根据现行有关消防规范执行。工业企业建筑，管理人员的生活用水定额可取30～50L/人·班；车间工人的生活用水定额应根据车间性质确定，一般宜采用30～50L/人·班，用水时间为8h，小时变化系数为1.5～2.5。工业企业建筑淋浴用水定额应根据《工业企业设计卫生标准》中的车间的卫生特征分级确定，一般可采用40～60L/人·次，延续供水时间为1h。4.1.8汽车冲洗用水定额，应根据车辆用途，道路路面等级和沾污程度，以及采用的冲洗方式，见附件表4.1.8确定。4.1.9卫生器具的给水额定流量、当量、连接管径和最低工作压力应见附件表4.1.9确定。注：1、表中括弧内的数值系在有热水供应时，单独计算冷水或热水时使用。2、当浴盆上附设淋浴器时，或混合水嘴有淋浴器转换开关时，其额定流量和当量只计水嘴，不计淋浴器，但水压应按淋浴器计。3、家用燃气热水器，所需水压按产品要求和热水供应系统最不利配水点所需工作压力确定。4、绿地的自动喷灌应按产品要求设计。4.2系统选择4.2.1居住小区的加压给水系统，应根据小区的规模，建筑高度和建筑物的分布等因素确定加压站的数量，规模和水压。4.2.2建筑物内不同使用性质或计费的给水系统，应在引入管后分成各自独立的给水管网。4.2.3高层建筑生活给水系统应竖向分区，竖向分区应符合下列要求：1、水压大于0.35MPa的入户管（或配水横管）宜设减压或调压设施；2、各分区最不利配水点的水压，应满足用水水压要求；4.2.4建筑高度不超过100m的建筑的生活给水系统，宜采用垂直分区并联供水或分区减压的供水方式，建筑高度超过100m的建筑,宜采用垂直串联供水方式。4.3管材、附件和水表4.3.1给水系统采用的管材和管件，应符合现行产品标准的要求，管道和管件的工作压力不得大于产品标准标称的允许工作压力。 4.3.2埋地给水管道采用的管材，应具有耐腐蚀和能承受相应地面荷载的能力，可采用塑料给水管、有衬里的铸铁给水管、经可靠防腐处理的钢管。4.3.3室内的给水管道，应选用耐腐蚀和安装连接方便可靠的管材，可采用塑料给水管、塑料和金属复合管、铜管、不锈钢管及经可靠防腐处理的钢管。4.3.4给水管道上使用的各类阀门的材质，应耐腐蚀和耐压，根据管径大小和所承受压力的等级及使用温度，可采用全铜、全不锈钢、铁壳铜芯和全塑阀门等。4.3.5给水管道的下列部位应设置阀门：1、居住小区给水管道从市政给水管道的引入管段上。2、居住小区室外环状管网的节点处，应按分隔要求设置。环状管段过长时，宜设置分段阀门。3、从居住小区给水干管上接出的支管起端或接户管起端。4、入户管、水表前和各分支立管。5、室内给水管道向住户、公用卫生间等接出的配水管起端配水支管上配水点在3个及3个以上时应设置。6、水池、水箱、加压泵房、加热器、减压阀、管道倒流防止器等应按安装要求配置。4.3.6给水管道上使用的阀门应根据使用要求按下列原则选型：1、需调节流量、水压时，宜采用调节阀、截止阀；2、要求水流阻力小的部位（如水泵吸水管上）宜采用闸板阀；3、安装空间小的场所宜采用蝶阀、球阀；4、水流需双向流动的管段上不得使用截止阀；5、口径较大的水泵，出水管上宜采用多功能阀。4.3.7给水管道的下列管段上应设置止回阀：1、引入管上；2、密闭的水加热器或用水设备的进水管上；3、水泵出水管上；4、进出水管合用一条管道的水箱出水管段上。注：装有管道倒流防止器的管段，不需再装止回阀。4.3.8止回阀的阀型选择，应根据止回阀的安装部位、阀前水压关闭后的密闭性能要求和关闭时引发的水锤大小等因素确定，应符合下列要求：1、阀前水压小的部位，宜选用旋启式、球式和梭式止回阀；2、关闭后密闭性能要求严密的部位，宜选用有关闭弹簧的止回阀； 3、要求削弱关闭水锤的部位，宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀；4、止回阀的阀瓣或阀芯，应能在重力或弹簧力作用下自行关闭。4.3.9给水管网的压力高于配水点允许的最高使用压力时，应设置减压阀，减压阀的配置应符合下列要求：1、比例式减压阀的减压比不宜大于3：1；可调式减压阀的阀前与阀后的最大压差不应大于0.4MPa，要求环境安静的场所不应大于0.3MPa；2、阀后配水件处的最大压力应按减压阀失效情况下进行校核，其压力不应大于配水件的产品标准规定的水压试验压力。注：1、当减压阀串联使用时，按其中一个失效情况下，计算阀后最高力。2、配水件的试验压力一般按其工作压力的1.5倍计；3、减压阀前的水压宜保持稳定，阀前的管道不宜兼作配水管；4、阀后压力允许波动时，宜采用比例式减压阀；阀后压力要求稳定时，宜采用可调式减压阀；5、供水保证率要求高，停水会引起重大经济损失的给水管道上设置减压阀时，宜采用两个减压阀，并联设置，一用一备工作，但不得设置旁通管。4.3.10减压阀的设置应符合下列要求：1、减压阀的公称直径应与管道管径相一致；2、减压阀前应设阀门和过滤器；需拆卸阀体才能检修的减压阀后，应设管道伸缩器；检修时阀后水会倒流时，阀后应设阀门；3、减压阀节点处的前后应装设压力表；4、比例式减压阀宜垂直安装，可调式减压阀宜水平安装；5、设置减压阀的部位，应便于管道过滤器的排污和减压阀的检修，地面宜有排水设施；4.3.11当给水管网存在短时超压工况，且短时超压会引起使用不安全时，应设置泄压阀，泄压阀的设置应符合下列要求：1、泄压阀用于管网泄压，阀前应设置阀门；2、泄压阀的泄水口，应连接管道，泄压水宜排入非生活用水水池，当直接排放时，应有消能措施。4.3.12安全阀阀前不得设置阀门，泄压口应连接管道将泄压水（汽）引至安全地点排放。4.3.13给水管道的下列部位应设置排气装置：1、间歇性使用的给水管网，其管网末端和最高点应设置自动排气阀； 2、给水管网有明显起伏积聚空气的管段，宜在该段的峰点设自动排气阀或手动阀门排气；3、气压给水装置，当采用自动补气式气压水罐时，其配水管网的最高点应设自动排气阀。4.3.14给水系统的调节水池（箱）除进水能自动控制切断进水者外，其进水管上应设自动水位控制阀，水位控制阀的公称直径应与进水管管径一致。4.3.15给水管道的下列部位应设置管道过滤器：1、减压阀、自动水位控制阀，温度调节阀等阀件前应设置；2、水加热器的进水管上，换热装置的循环冷却水进水管上宜设置；3、水泵吸水管上宜设置管道过滤器；4、进水总表前应设置；住宅进户水表前宜设置。注：过滤器的滤网应采用耐腐蚀材料，滤网网孔尺寸应按使用要求定。4.3.16建筑物的引入管，住宅的入户管及公用建筑物内需计量水量的水管上均应设置水表。4.3.17住宅的分户水表宜相对集中读数，且宜设置于户外；对设在户内的水表，宜采用远传水表或IC卡水表等智能化水表。4.3.18水表口径的确定应符合以下规定：1、水表口径宜比给水管道接口管径至少小一个规格；2、用水量均匀的生活给水系统的水表应以给水设计流量选定水表的常用流量；3、用水量不均匀的生活给水系统的水表应以设计流量选定水表的过载流量；4.3.19水表应装设在观察方便、不冻结、不被任何液体及杂质所淹没和不易受损坏的地方。注：各种有累计水量功能的流量计，均可替代水表。4.3.20管径大于50mm时采用闸阀、蝶阀；水流需双向流动的管段上应采用闸阀、蝶阀，不得使用截止阀。闸阀宜选择软密封闸阀避免老式闸阀“关不严，外漏，启闭不灵”等缺陷；在中、大型蝶阀中，中型中径蝶阀用立式较多，大口径蝶阀在平面位置许可的条件下力求卧式；为避免中线蝶阀的启闭力矩偏大，使用寿命短，选用偏心蝶阀。4.4管道布置和敷设4.4.1居住小区的室外给水管网，宜布置成环状网，或与市政给水管连接成环状网。环状给水管网与市政给水管的连接管不宜少于两条，当其中一条发生故障时，其余的连接管应能通过不小于70%的流量。 4.4.2居住小区的室外给水管道，应沿区内道路平行于建筑物敷设，宜敷设在人行道、慢车道或草地下、管道外壁距建筑物外墙的净距不宜小于1m,且不得影响建筑物的基础。4.4.3室外给水管道的覆土深度,应根据土壤冰冻深度、车辆荷载、管道材质及管道交叉等因素确定。管顶最小覆土深度不得小于土壤冰冻线以下0.15m，行车道下的管线覆土深度不宜小于0.7m。4.4.4室外给水管道上的阀门，宜设置阀门井或阀门套筒。4.4.5敷设在室外综合管廊（沟）内的给水管道，宜在热水、热力管道下方，冷冻管和排水管的上方。给水管道与各种管道之间的净距，应满足安装操作的需要，且不宜小于0.3m。室内冷、热水管上、下平行敷设时，冷水管应在热水管下方；垂直平行敷设时，冷水管应在热水管右侧。生活给水管道不宜与输送易燃、可燃或有害的液体或气体的管道同管廊（沟）敷设。4.4.6室内生活给水管道宜布置成枝状管网，单向供水。4.4.7室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间并应避免在生产设备上方通过。室内给水管道的布置，不得妨碍生产操作、交通运输和建筑物的使用。4.4.8室内给水管道不得布置在遇水会引起燃烧、爆炸的原料产品和设备的上面。4.4.9埋地敷设的给水管道应避免布置在可能受重物压坏处。管道不得穿越生产设备基础，在特殊情况下必须穿越时，应采取有效的保护措施。4.4.10给水管道不得敷设在烟道、风道、电梯井内、排水沟内给水管道不宜穿越橱窗、壁柜。给水管道不得穿过大便槽和小便槽，且立管离大、小便槽端部不得小于0.5m。4.4.11给水管道不宜穿越伸缩缝、沉降缝、变形缝、如必须穿越时，应设置补偿管道伸缩和剪切变形的装置。4.4.12塑料给水管道在室内宜暗设，明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。4.4.13塑料给水管道不得布置在灶台上边缘；明设的塑料给水立管距灶台边缘不得小于0.4m，距燃气热水器边缘不宜小于0.2m，达不到此要求时，应有保护措施。塑料给水管道不得与水加热器或热水炉直接连接，应有不小于0.4m的金属管段过渡。4.4.14室内给水管道上的各种阀门，宜装设在便于检修和便于操作的位置。4.4.15建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于0.5m；交叉埋设时不应小于0.15m，且给水管应在排水管的上面。 4.4.16给水管道的伸缩补偿装置，应按直线长度、管材的线胀系数、环境温度和管内水温的变化、管道节点的允许位移量等因素经计算确定。应尽量利用管道自身的折角补偿温度变形。4.4.17当给水管道结露会影响环境，引起装饰、物品等受损害时，给水管道应做防结露保冷层，防结露保冷层的计算和构造，按现行的《设备及管道保冷技术通则》执行。4.4.18给水管道暗设时，应符合下列要求：1、不得直接敷设在建筑物结构层内；2、干管和立管应敷设在吊顶、管井、管窿内，支管宜敷设在楼（地）面的找平层内或沿墙敷设在管槽内；3、敷设在找平层或管槽内的给水支管的外径不宜大于25mm；4、敷设在找平层或管槽内的给水管管材宜采用塑料、金属与塑料复合管材或耐腐蚀的金属管材；5、敷设在找平层或管槽内的管材，如采用卡套式或卡环式接口连接的管材，宜采用分水器向各卫生器具配水，中途不得有连接配件，两端接口应明露，地面宜有管道位置的临时标识。4.4.19管道井的尺寸，应根据管道数量、管径大小、排列方式、维修条件，结合建筑平面和结构形式等合理确定。需进人维修管道的管井，其维修人员的工作通道净宽度不宜小于0.6m。管道井应每层设外开检修门。管道井的井壁和检修门的耐火极限及管道井的竖向防火隔断应符合消防规范的规定。4.4.20给水管道应避免穿越人防地下室，必须穿越时应按人防工程要求设置防爆阀门。4.4.21需要泄空的给水管道，其横管宜设有0.02-0.05的坡度坡向泄水装置。4.4.22给水管道穿越下列部位或接管时，应设置防水套管：1、穿越地下室或地下构筑物的外墙处；2、穿越屋面处；3、穿越钢筋混凝土水池（箱）的壁板或底板连接管道时。注：有可靠的防水措施时，可不设套管。4.4.23明设的给水立管穿越楼板时，应采取防水措施。4.4.24在室外明设的给水管道，应避免受阳光直接照射，塑料给水管还应有有效保护措施，在结冻地区应做保温层，保温层的外壳，应密封防渗。4.4.25敷设在有可能结冻的房间，地下室及管井、管沟等地方的给水管道应有防冻措施。 4.4.26开挖室外给水管沟时，根据管道埋设深度、场地的大小、同沟敷设管道的根数、土壤的性质、地下水位的高低等多种因素，经常采用两种开挖方式:即人工挖沟和机械挖沟。（1）人工挖沟:多适用于管径较小、埋设在2m以内、场地窄小且单根敷设、土质易人工开挖、地下水位低于沟底标高的给排水管道系统。   一般在天然湿度的土壤且地下水位低于沟底时，可开直形槽，但槽深不得超过下列规定;砂土和砂砾土不得超过1.0m；亚砂土和亚粘土不得超过1.25m。当沟槽超过上述规定时，槽帮应放坡开挖，当沟槽深度超过2m时宜分层开挖。   开挖的宽度与管径及管材材质有关，其宽度需保证有足够的工作面。管道两侧的工作面净尺寸可参考附件表4.4.26-1，表中宽度指管道外壁距沟边的净距离，本表也适用机械开挖。人工开挖土方时如发现局部有塌方时，应及时采取支撵加固措施，避免造成人身伤亡事故。(2)机械开挖:当采用机械开挖管沟时，应做好开挖沟槽的断面形状、尺寸、深度和堆土弃土区位置的方案。   开挖前应摸清地下漳碍物和地面上架设高压线缆位置高度等情况，并采取严格的防护措施，确定挖土机在工作时的回转半径内有无障碍物。弃土应置于距管沟边1m以外处，弃土高度不宜超过2m，计算好回填土的土方量并置于存土试，其余土应及时外运。   当采用机械开挖土方时，为了使沟底的原土不被扰动，应保证留出比沟底设计标高高出30㎝的原上层，采用人工清挖。在开沟时测量人员应密切配合，严禁出现超挖现象。开挖排水管道的上方时，沟底应按设计要求的坡度施工。不管采用人工或机械开沟槽，槽帮需放波时，可参照表4.4.26-2开沟槽帮坡度参考表施工。4.5水箱、增压设备、泵房4.5.1生活用水高位水箱应符合下列规定：1、由城市给水管网夜间直接进水的高位水箱的生活用水调节容积，宜按用水人数和最高日用水定额确定，由水泵联动提升进水的水箱的生活用水调节容积，不宜小于最大用水时水量的50%；2、高位水箱箱底与水箱间地面板的净距，当有管道敷设时不宜小于0.8m；3、水箱的设置高度（以底板面计）应满足最高层用户的用水水压要求，如达不到要求时，宜在其入户管上设置管道泵增压。4.5.2水箱等构筑物应设进水管、出水管、溢流管、泄水管和信号装置，并应符合下列要求：1、进、出水管宜分别设置； 2、当利用城市给水管网压力直接进水时，应设置自动水位控制阀，控制阀直径与进水管管径相同，当采用浮球阀时不宜少于两个，且进水管标高应一致；3、当水箱采用水泵加压进水时，进水管不得设置自动水位控制阀，应设置水箱水位自动控制水泵开、停的装置。当水泵供给多个水箱进水时，应在水箱进水管上装设电动阀，由水位监控设备实现自动控制。电动阀应与进水管管径相同。4.5.3生活给水系统采用气压给水设备供水时，应符合下列规定：1、气压水罐内的最低工作压力，应满足管网最不利处的配水点所需水压；2、气压水罐内的最高工作压力，不得使管网最大水压处配水点的水压大于0.55MPa；4.5.4水泵宜自灌吸水，每台水泵宜设置单独从水池吸水的吸水管。吸水管内的流速宜采用1.0-1.2m/s；吸水管口应设置向下的喇叭口，喇叭口低于水池最低水位，不宜小于0.5m，达不到此要求时，应采取防止空气被吸入的措施。吸水管喇叭口至池底的净距，不应小于0.8倍吸水管管径，且不应小于0.1m；吸水管喇叭口边缘与池壁的净距不宜小于1.5倍吸水管管径；吸水管与吸水管之间的净距，不宜小于3.5倍吸水管管径（管径以相邻两者的平均值计）。注：当水池水位不能满足水泵自灌启动水位时，应有防止水泵启动的保护措施。4.5.5当每台水泵单独从水池吸水有困难时，可采用单独从吸水总管上自灌吸水，吸水总管应符合下列规定：1、吸水总管伸入水池的引水管不宜少于两条，当一条引水管发生故障时，其余引水管应能通过全部设计流量。每条引水管上应设闸门；2、引水管应设向下的喇叭口，喇叭口的设置应符合本规范3.8.6条中吸水管喇叭口的相应规定，但喇叭口低于水池最低水位的距离不宜小于0.3m；3、吸水总管内的流速应小于1.2m/s；4、水泵吸水管与吸水总管的连接，应采用管顶平接，或高出管顶连接。注：水池有独立的两个及以上的分格，每格有一条引水管，可视为有两条以上引水管。4.5.6自吸式水泵以水池最低水位计的允许安装高度，应根据当地的大气压力，最高水温时的饱和蒸汽压，水泵的汽蚀余量和吸水管路的水头损失，经计算确定，并应有不小于0.3m的安全余量。4.5.7每台水泵的出水管上，应装设压力表、止回阀和阀门（符合多功能阀安装条件的出水管，可用多功能阀取代止回阀和阀门）必要时应设置水锤消除装置。自灌式吸水的水泵吸水管上应装设阀门，并宜装设管道过滤器。 4.5.8居住小区独立设置的水泵房，宜靠近用水大户，水泵机组的运行噪声应符合现行的国家标准《城市区域环境噪声标准》的要求。4.5.9民用建筑物内设置的水泵机组，宜设在吸水池的侧面或下方，其运行的噪声应符合《民用建筑隔声设计规范》的规定。4.5.10建筑物内的给水泵房，应采用下列减振防噪措施：1、应选用低噪声水泵机组；2、吸水管和出水管上应设置减振装置；3、水泵机组的基础应设置减振装置；4、管道支架、吊架和管道穿墙、楼板处、应采取防止固体传声措施；5、必要时，泵房的墙壁和天花应采取隔音吸音处理。4.5.11设置水泵的房间，应设排水设施；通风应良好，不得结冻水泵机组的布置，见附件表4.5.11的规定；注:1、水泵侧面有管道时,外轮廓面计至管道外壁面。2、水泵机组是指水泵与电动机的联合体，或已安装在金属座架上的多台水泵组合体。4.5.12水泵基础高出地面的高度应便于水泵安装，不应小于0.1m；泵房内管道管外底距地面或管沟底面的距离，当管径<=150时，不应小于0.2m，当管径大于等于200时，不应小于0.25m。4.5.13泵房内宜有检修水泵的场地，检修场地尺寸宜按水泵或电机外形尺寸四周有不小于0.7m的通道确定。泵房内宜设置手动启动设备。4.5.14水景工程循环水泵宜采用潜水泵，直接设置于水池底。水景工程循环水泵宜按不同特性的喷头、喷水系统分开设置。水景工程循环水泵的流量和扬程应按所选喷头形式、喷水高度、喷嘴直径和数量、以及管道系统的水头损失等经计算确定。5给水设施施工基本规定5.1质量管理5.1.1建筑给水工程施工现场应具有必要的施工技术标准、健全的质量管理体系和工程质量检测制度，实现施工全过程质量控制。5.1.2建筑给水工程的施工应按照批准的工程设计文件和施工技术标准进行施工。修改设计应有设计单位出具的设计变更通知单。5.1.3建筑给水工程的施工应编制施工组织设计或施工方案，经批准后方可实施。5.1.4建筑给水工程的分部、分项工程划分见附件表5.1.4。 5.1.5建筑给水工程的分项工程，应按系统、区域、施工段或楼层等划分，分项工程应划分成若干个检验批进行验收。5.1.6建筑给水工程的施工单位应当具有相应的资质，工程质量验收人员应具备相应的专业技术资格。5.2材料设备管理5.2.1建筑给水工程所使用的主要材料、配件必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求，进场时应做检查验收，并经监理工程师核查确认。5.2.2所有材料进场时应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。5.2.3管道在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。5.2.4阀门安装前，应作强度和严密性试验。试验应在每批(同牌号、同型号、同规格)数量中抽查l0％，且不少于一个，对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。5.2.5阀门的强度和严密性试验，应符合以下规定：阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。阀门试压的试验持续时间应不少于附近表5.2.5的规定。5.2.6管道上使用冲压弯头时，所使用的冲压弯头外径应与管道外径相同。5.3施工过程质量控制5.3.1建筑给水工程与相关各专业之间，应进行交接质量检验，并形成记录。5.3.2隐蔽工程应在隐蔽前经验收各方检验合格后，才能隐蔽，并形成记录。5.3.3地下室或地下构筑物外墙有管道穿过的，应采取防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管；5.3.4管道穿过结构伸缩缝、抗震缝及沉降缝敷设时，应根据情况采取下列保护措施：1、在墙体两侧采取柔性连接。2、在管道或保温层外皮上、下部留有不小于150mm的净空。3、在穿墙处做成方形补偿器，水平安装。5.3.5明装管道成排安装时，直线部分应互相平行。曲线部分：当管道水平或垂直并行时，应与直线部分保持等距；管道水平上下并行时，弯管部分的曲率半径应一致。5.3.6管道支、吊、托架的安装，应符合下列规定： 1、位置正确，埋设应平整牢固。2、固定支架与管道接触应紧密，固定应牢靠。3、滑动支架应灵活，滑托与滑槽两侧间应留有3—5mm的间隙，纵向移动量应符合设计要求。4、无热伸长管道的吊架、吊杆应垂直安装。5、有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。6、固定在建筑结构上的管道支、吊架不得影响结构的安全。5.3.7钢管水平安装的支、吊架间距不应大于附件表5.3.7的规定。5.3.8给水系统的塑料管及复合管垂直或水平安装的支架间距应符合附件表5.3.8的规定。采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。5.3.9铜管垂直或水平安装的支架间距应符合附件表5.3.9的规定。5.3.10给水系统的金属管道立管管卡安装应符合下列规定：1、楼层高度小于或等于5m，每层必须安装1个；2、楼层高度大于5m，每层不得少于2个；3、管卡安装高度，距地面应为1.5~1.8m，2个以上管卡应匀称安装，同一房间管卡应安装在同一高度上。管端插入承口深度见附件表5.3.10。注：1、熔接连接管道的结合面应有一均匀的熔接圈，不得出现局部熔瘤或熔接圈凸凹不匀现象；2、采用橡胶圈接口的管道，允许沿曲线敷设，每个接口的最大偏转角不得超过2°；3、法兰连接时衬垫不得凸入管内，其外边缘接近螺栓孔为宜。不得安放双垫或偏垫；4、连接法兰的螺栓，直径和长度应符合标准，拧紧后，突出螺母的长度不应大于螺杆直径的1/2；5、螺纹连接管道安装后的管螺纹根部应有2~3扣的外露螺纹，多余的麻丝应清理干净并做防腐处理；6、承插口采用水泥捻口时，油麻必须清洁、填塞密实，水泥应捻人并密实饱满，其接口面凹人承口边缘的深度不得大于2mm；7、卡箍(套)式连接两管口端应平整、无缝隙，沟槽应均匀，卡紧螺栓后管道应平直，卡箍(套)安装方向应一致。5.3.11管道及管道支墩(座)，严禁铺设在冻土和未经处理的松土上。5.3. 12管道穿过墙壁和楼板，应设置金属或塑料套管。安装在楼板内的套管，其顶部应高出装饰地面20mm；穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不得设在套管内。5.3.13弯制钢管，弯曲半径应符合下列规定：热弯：应不小于管道外径的3.5倍；冷弯：应不小于管道外经的1.5倍；焊接弯头：应不小于管道外经的1.5倍；冲压弯头：应不小于管道外经。5.3.14各种承压管道系统应做水压试验，非承压管道系统应做罐水试验。5.4一般规定5.4.1本节适用于民用建筑群(住宅小区)及厂区的室外给水管网安装工程的质量检验与验收；5.4.2输送生活给水的管道应采用塑料管、复合管、镀锌钢管或给水铸铁管，塑料管、复合管或给水铸铁管的管材、配件，应是同一厂家的配套产品。5.4.3架空或在地沟内敷设的室外给水管道其安装要求按室内给水管道的安装要求执行，塑料管道不得露天架空铺设，必须露天架空铺设时应有保温和防晒等措施。5.4.4消防水泵接合器及室外消火栓的安装位置、型式必须符合设计要求。5.4.5各种管道及建筑物之间的距离如附件表5.4.5。1、管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。2、水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。 3、排水柔性接口铸铁管离墙距离：当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径32以下32-5065-100125-150间距20-2525-3030-5060 5、建筑给水金属管道距墙尺寸：明装管道的外壁或管道的保温层外表面与装饰墙面的净距宜为10mm。 6给水设施安装及验收6.1给水管道安装及验收主控项目6.1.1给水管道在理地敷设时，应在当地的冰冻线以下，如必须在冰冻线以上铺设时，应做可靠的保温防潮措施。在无冰冻地区，埋地敷设时，管顶的覆土埋深不得小于500mm，穿越道路部位的埋深不得小于700mm，本地区不低于1.5m。检验方法：现场观察检查。6.1.2给水管道不得直接穿越污水井、化粪池、公共厕所等污染源。检验方法：观察检查。6.1.3管道接口法兰、卡扣、卡箍等应安装在检查井或地沟内，不应埋在土壤中。检验方法：观察检查。6.1.4给水系统各种井室内的管道安装。如设计无要求，井壁距法兰或承口的距离：管径小于或等于450mm时，不得小于250mm；管径大于450mm时，不得小于350mm。检验方法：尺量检查。6.1.5管网必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa。检验方法：管材为钢管、铸铁管时，试验压力下10min内压力降不应大于0.05MPa，然后降至工作压力进行检查，压力应保持不变，不渗不漏；管材为塑料管时，试验压力下，稳压lh压力降不大于0.05MPa，然后降至工作压力进行检查，压力应保持不变，不渗不漏。6.1.6镀锌钢管、钢管的埋地防腐必须符合设计要求，卷材与管材间应粘贴牢固，无空鼓、滑移、接口不严等，管道防腐层种类见附件表6.1.6。检验方法：观察和切开防腐层检查。6.1.7给水管道在竣工后，必须对管道进行冲洗，饮用水管道还要在冲洗后进行消毒，满足饮用水卫生要求。检验方法：观察冲洗水的浊度，查看有关部门提供的检验报告。一般项目6.1.8管道的坐标、标高、坡度应符合设计要求。室外给水管道安装的允许偏差和检验方法见附件表6.1.8。 6.1.9管道和金属支架的涂漆应附着良好，无脱皮、起泡、流淌和漏涂等缺陷。检验方法；现场观察检查。6.1.10管道连接应符合工艺要求，阀门、水表等安装位置应正确。塑料给水管道上的水表、阀门等设施其重量或启闭装置的钮矩不得作用于管道上，当管径＞50mm时必须设独立的支承装置。检验方法：现场观察检查。6.1.11给水管道与污水管道在不同标高平行敷设，其垂直间距在500mm以内时，给水管管径小于或等于200mm的，管壁水平间距不得小于1．5m；管径大于200mm的，不得小于3m。检验方法：观察和尺量检查。6.1.12铸铁管承插捻口连接的对口间隙应不小于3mm，最大间隙不得大于附件表6.1.12的规定。检验方法：尺量检查。6.1.13铸铁管沿直线敷设，承插捻口连接的环型间隙沿曲线敷设，每个接口允许有2。转角。铸铁管承插捻口的环型间隙见附件表6.1.13检验方法：尺量检查。6.1.14捻口用的油麻填料必须清洁，填塞后应捻实，其深度应占整个环型间隙深度的1／3。检验方法：观察和尺量检查。6.1.15捻口用水泥强度应不低于32．5MPa，接口水泥应密实饱满，其接口水泥面凹入承口边缘的深度不得大于2mm。检验方法：观察和尺量检查。6.1.16采用水泥捻口的给水铸铁管，在安装地点有侵蚀性的地下水时，应在接口处涂抹沥清防腐层。检验方法：观察检查。6.1.17采用橡胶圈接口的埋地给水管道，在土壤或地下水对橡胶圈有腐蚀的地段，在回填土前应用沥青胶泥、沥青麻丝或沥青锯末等材料封闭橡胶圈接口。橡胶圈接口最大允许偏转角见附件表6.1.176.2消防水泵接合器及室外消火栓安装及验收主控项目6.2.1系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0．6MPa。 检验方法：试验压力下，10min内压力降不大于0．05MPa，然后降至工作压力进行检查，压力保持不变，不渗不漏。6.2.2消防管道在竣工前，必须对管道进行冲洗。检验方法：观察冲洗出水的浊度。6.2.3消防水泵接合器和消火栓的位置标志应明显，栓口的位置应方便操作。消防水泵接合器和室外消火栓当采用墙壁式时，如设计未要求，进、出水栓口的中心安装高度距地面应为1．10m，其上方应设有防坠落物打击的措施。检验方法：观察和尺量检查。一般项目6.2.4室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求，栓口安装高度允许偏差为±20mm。检验方法：尺量检查。6.2.5地下式消防水泵接合器顶部进水口或地下式消火栓的顶部出水口与消防井盖底面时距离不得大于400mm，井内应有足够的操作空间，并设爬梯。寒冷地区井内应做防冻保护。检验方法：观察和尺量检查。6.2.6消防水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活。检验方法：现场观察和手扳检查。6.3管沟及井室安装及验收主控项目6.3.1管沟的基层处理和井室的地基必须符合设计要求。检验方法：现场观察检查。6.3.2各类井室的井盖应符合设计要求，应有明显的文字标识，各种井盖不得混用。检验方法：现场观察检查。6.3.3设在通车路面下或小区道路下的各种井室，必须使用重型井圈和井盖，井盖上表面应与路面相平，允许偏差为±5mm。绿化带上和不通车的地方可采用轻型井圈和井盖，井盖的上表面应高出地坪50mm，并在井口周围以2％的坡度向外做水泥砂浆护坡。检验方法：观察和尺量检查。6.3.4重型铸铁或混凝土井圈，不得直接放在井室的砖墙上；砖墙上应做不少于80mm厚的细石混凝土垫层。检验方法：观察和尺量检查。 一般项目6.3.5管沟的坐标、位置、沟底标高应符合设计要求。检验方法：观察、尺量检查。6.3.6管沟的沟底层应是原土层，或是夯实的回填土，沟底应平整，坡度应顺畅，不得有尖硬的物体、块石等。检验方法：观察检查。6.3.7如沟基为岩石、不易清除的块石或为砾石层时，沟底应下挖100—200mm，填铺细砂或粒径不大于5mm的细土，夯实到沟底标高后，方可进行管道敷设。检验方法：观察和尺量检查。6.3.8管沟回填土，管顶上部200mm以内应用砂子或无块石及冻土块的土，并不得用机械回填；管顶上部500mm以内不得回填直径大于100mm的块石和冻土块；500mm以上部分回填土中的块石或冻土块不得集中。上部用机械回填时，机械不得在管沟上行走。检验验方法：观察和尺量检查。6.3.9井室的砌筑应按设计或给定的标准图施工。井室的底标高在地下水位以上时，基层应为素土夯实；在地下水位以下时，基层应打100Imm厚的混凝土底板。砌筑应采用水泥砂浆，内表面抹灰后应严密不透水。检验方法：观察和尺量检查。6.3.10管道穿过井壁处，应用水泥砂浆分二次填塞严密、抹干，不得渗漏。检验方法：观察检查。 附件表3.4.4钢筋的净保护层最小厚度顶板侧壁底板上层下层内侧外侧上层下层给水、雨水303030303040污水、河流304040354040表4.1.5住宅最高日生活用水定额及小时变化系数住宅类别卫生器具设置标准用水定额（L/人·d）小时变化系数Kh普通住宅Ⅰ有大便器、洗涤盆85～1503.0～2.5Ⅱ有大便器、洗涤盆无沐浴设备130～3002.8～2.3Ⅲ有大便器、洗涤盆、沐浴设备集中热水供应180～3202.5～2.0别墅有大便器、洗涤盆、集中热水供应和沐浴设备200～3502.3～1.8表4.1.6集体宿舍、旅馆和公共建筑生活用水定额及小时变化系数序号建筑物名称单位最高日生活用水定额（L）使用时数（h）小时变化系数Kh1单身职工宿舍、学生宿舍、招待所、培训中心普通旅馆、设公用盥洗室、设公用盥洗室、淋浴室设公用盥洗室、淋浴室、洗衣室设单独卫生间、公用洗衣室每人每日每人每日每人每日每人海日50～10080～130100～150120～200243.0～2.52宾馆客房旅客每床位每日每人每日250～40080～100242.52.0 员工3医院住院部设公用盥洗室设公用盥洗室淋浴室设单独卫生间医务人员门诊部诊疗所疗养院休养所住房部每床位每日每床位每日每床位每日每人每班每病人每次每床位每日100～200150～250250～400150～25010～15200～30024242488～24242.5～2.02.5～2.02.5～2.02.0～1.51.5～1.22.0～1.54养老院托老所全托日托每人每日每人海日100～15050～8024102.5～2.02.05幼儿园托儿所有住宿无住宿每儿童每日每儿童每日50～10030～5024103.0～2.52.06公共浴室淋浴浴盆淋浴桑拿浴淋浴按摩池每顾客每次每顾客每次每顾客每次100120～150150～2001212122.0～1.57理发室美容院每顾客每次40～100122.0～1.58洗衣房每kg干衣40～8081.5～1.29餐饮业中餐酒楼快餐店职工及学生食堂酒吧咖啡馆茶座卡拉房每顾客每次每顾客每次每顾客每次40～6020～255～1510～1212～168～181.5～1.21.5～1.21.5～1.210商场员工及顾客每m2营业厅面积每日5～8121.5～1.211办公楼每人每班30～508～101.5～1.2 12教学实验楼中小学校高等院校每学生每日每学生每日20～4040～508～98～91.5～1.21.5～1.213电影院剧院每观众每场3～531.5～1.214健身中心每人每次30～508～121.5～1.215体育场馆运动员淋浴观众每人每次每人每场30～403-43.0～2.01.216会议厅每座位每次6～841.5～1.217客运站旅客展览中心观众每人次3～68～161.5～1.218菜市场地面冲洗及保鲜用水每m2每日10～208～102.5～2.019停车库地面冲洗水每m2每次2～36～81.0表4.1.8汽车冲洗用水量定额（L/辆·次）冲洗方式软管冲洗高压水枪冲洗循环用水冲洗抹车轿车200～30040～6020～3010～15公共汽车载重汽车400～50080～12040～6015～30表4.1.9卫生器具的给水额定流量、当量、连接管公称管径和最低工作压力序号给水配件名称额定流量（L/s）当量连接管公称管径(mm)最低工作压力(MPa)1洗涤盆拖布盆盥洗槽单阀水嘴单阀水嘴混合水嘴0.15～0.200.30～0.400.15～0.20(0.14)0.751～.001.5～2.000.75～1.0(0.7)1520150.05 2洗脸盆单阀水嘴混合水嘴0.150.15(0.10)0.750.75(0.50)15150.053洗手盆感应水嘴混合水嘴0.100.15(0.10)0.50.75(0.5)15150.054浴盆单阀水嘴混合水嘴含带淋浴转换器0.20.24(0.2)1.01.2(1.0)15150.050.05～0.0105淋浴器混合阀0.101.20.506.0015250.0200.100～0.1506大便器冲洗水箱浮球阀延时自闭式冲洗阀0.100.100.500.5015150.0500.0207小便器手动或自动自闭式冲洗阀自动冲洗水箱进水阀0.050.255～200.0158小便槽穿孔冲洗管每长0.10(0.07)0.50(0.35)150.0509净身盆冲洗水嘴0.201.0150.0510医院倒便器11实验室化验水嘴鹅颈单联双联三联0.070.150.200.350.751.001515150.0200.0200.02012饮水器喷嘴0.050.25150.05013洒水栓0.400.702.003.5020500.060～0.100.50～0.1014室内地面冲洗水嘴0.21.0150.05 15家用洗衣机水嘴0.21.0150.05表4.4.26-1管道两侧的工作面净尺寸沟底工作面宽度（m）管径（mm）每侧工作面宽度（m）金属管非金属管200-5000.30.4600-10000.40.51100-15000.60.61600-20000.80.8表4.4.26-2开沟槽帮坡度参考表土壤类别槽帮坡度沟深<3m沟深3-5m砂土1：0.751：0.60亚砂土1：0.501：0.67亚粘土1：0.331：0.50粘土1：0.251：0.33干黄土1：0.201：0.25表4.5.11水泵机组外轮廓面与墙和相邻机组间的间距电动机额定功率（kW）水泵机组外廓面与墙面之间的最小间距（m）相邻水泵机组外轮廓面之间最小间距（m）<=220.80.4>25-551.00.8>=55,<=1601.21.2表5.1.4分部、分项工程分部工程子分部工程分项工程 建筑给水工程室外给水管网给水管道安装、消防水泵接合器及室外消火栓安装、管沟及井室表5.2.5阀门试验持续时间最短试验持续时间（s）公称直径DN(mrn)严密性试验强度试验金屑密封非金屑密封≤5015151565～200301560250～4506030180表5.3.7钢管管道支架的最大间距公称直径(mm)1520253240507080100125150200250300支架的最大间距(m)保温管22.52.52.533444.567788.5不保温管2.533.543.55666.5789.51112表5.3.8塑料管及复合管管道支架的最大间距管径(mm)121416182025324050637590110最大立管0.50.60.70.80.91.01.11.31.61.82.02.22.4间距水平冷水管0.40.40.50.50.60.70.80.91.01.11.21.351.55(m)管热水管0.20.20.250.30.30.350.40.50.60.70.8表5.3.9铜管管道支架的最大间距 公称直径(mm)1520253240506580100150200支架的最大间垂直管1.82.42.43.03.03.03.53.53.54.04.0距(m)水平管1.21.81.82.42.42.43.33.03.03.53.5表5.3.10管端插入承口深度公称直径(mm)202532405075100125150插入深度(mm)161922263144616980表5.4.5管道与管道及与建筑物构建之间的最小净距离名称最小净距（mm）引入管1、在平面上与排水管道不小于10002、在排水管水平交叉时，不小于150水平干管1、与排水管道的水平净距一般不小于5002、与其他管道的净距不小于1003、与墙、地沟壁的净距不小于80-1004、与梁、柱、设备的净距不小于505、与排水管的交叉垂直净距不小于100立管不同管径下要求如下：1、当DN<=32，至墙的净距不小于252、当DN32-DN50，至墙面的净距不小于353、当DN70-DN100，至墙面的净距不小于504、当DN125-DN150，至墙面的净距不小于60支管与墙面的净距一般为20-25表6.1.6管道防腐层种类防腐层层次正常防腐层加强防腐层特加强防腐层(从金属表面起)1冷底子油冷底子油冷底子油2沥青涂层沥青涂层沥青涂层．3外包保护层加强包扎层加强保护层 (封闭层)(封闭层)4沥青涂层沥青涂层5外保护层加强包扎层6(封闭层)沥青涂层7外包保护层防腐层厚度不小于(mm)364表6.1.8室外给水管道安装的允许偏差和检验方法项次项目允许偏差(mm)检验方法铸铁管埋地1001坐标敷设在沟槽内50拉线和尺钢管、塑料管、埋地100量检查复合管敷设在沟槽内或架空40铸铁管埋地±502标高敷设在地沟内±30拉线和尺钢管、塑料管、埋地±50量检查复合管敷设在地沟内或架空±303水平管纵铸铁管直段(25m以上)起点～终点40拉线和尺横向弯曲钢管、塑料管、复合管直段(25m以上)起点～终点30量检查表6.1.12铸铁管承插捻口的对口最大间隙管径(mm)沿直线敷设(mm)沿曲线敷设(mm)7545100～25057～13300～500614～22表6.1.13铸铁管承插捻口的环型间隙 管径(mm)标准环型间隙(mm)允许偏差(mm)75～20010十3—2250～45011十4—250012十4—2表6.1.17橡胶圈接口最大允许偏转角公称直径(mm)100125150200250300350400允许偏转角度5。5。5。5。4。4。4。3．'
