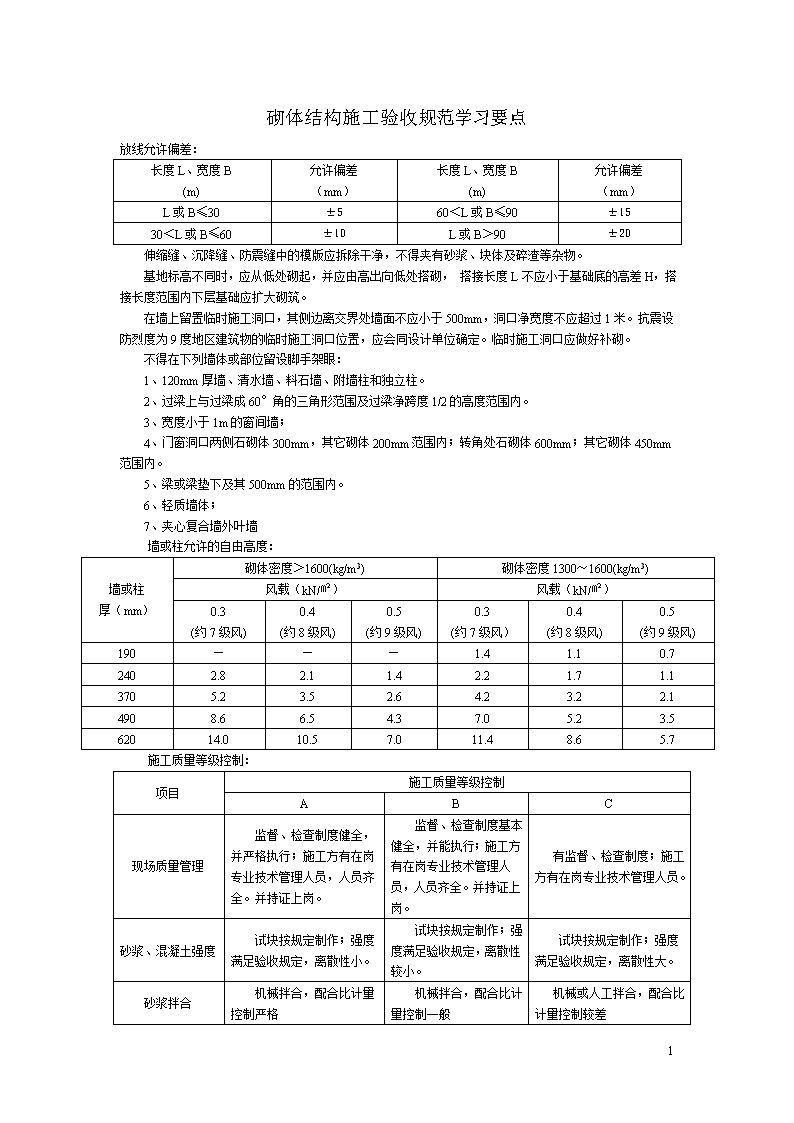

砌体结构施工验收规范学习要点

'砌体结构施工验收规范学习要点放线允许偏差：长度L、宽度B(m)允许偏差（mm）长度L、宽度B(m)允许偏差（mm）L或B≤30±560＜L或B≤90±1530＜L或B≤60±10L或B＞90±20伸缩缝、沉降缝、防震缝中的模版应拆除干净，不得夹有砂浆、块体及碎渣等杂物。基地标高不同时，应从低处砌起，并应由高出向低处搭砌，搭接长度L不应小于基础底的高差H，搭接长度范围内下层基础应扩大砌筑。在墙上留置临时施工洞口，其侧边离交界处墙面不应小于500mm，洞口净宽度不应超过1米。抗震设防烈度为9度地区建筑物的临时施工洞口位置，应会同设计单位确定。临时施工洞口应做好补砌。不得在下列墙体或部位留设脚手架眼：1、120mm厚墙、清水墙、料石墙、附墙柱和独立柱。2、过梁上与过梁成60°角的三角形范围及过梁净跨度1/2的高度范围内。3、宽度小于1m的窗间墙；4、门窗洞口两侧石砌体300mm，其它砌体200mm范围内；转角处石砌体600mm；其它砌体450mm范围内。5、梁或梁垫下及其500mm的范围内。6、轻质墙体；7、夹心复合墙外叶墙墙或柱允许的自由高度：墙或柱厚（mm）砌体密度＞1600(kg/m3)砌体密度1300～1600(kg/m3)风载（kN/㎡）风载（kN/㎡）0.3(约7级风)0.4(约8级风)0.5(约9级风)0.3(约7级风）0.4(约8级风)0.5(约9级风)190———1.41.10.72402.82.11.42.21.71.13705.23.52.64.23.22.14908.66.54.37.05.23.562014.010.57.011.48.65.7施工质量等级控制：项目施工质量等级控制ABC现场质量管理监督、检查制度健全，并严格执行；施工方有在岗专业技术管理人员，人员齐全。并持证上岗。监督、检查制度基本健全，并能执行；施工方有在岗专业技术管理人员，人员齐全。并持证上岗。有监督、检查制度；施工方有在岗专业技术管理人员。砂浆、混凝土强度试块按规定制作；强度满足验收规定，离散性小。试块按规定制作；强度满足验收规定，离散性较小。试块按规定制作；强度满足验收规定，离散性大。砂浆拌合机械拌合，配合比计量控制严格机械拌合，配合比计量控制一般机械或人工拌合，配合比计量控制较差8 砌筑工人中级工以上，其中，高级工不少于30%。高、中级工不少于70%。初级工以上。砌体结构工程检验批的划分：1、所用材料类型及同类型材料的强度等级相同；2、不超过250m3砌体；3、主体结构砌体一个楼层，（基础砌体可按一个楼层计）填充墙砌体量少时可多个楼层合并。砌体砂浆材料使用：1、水泥使用:水泥进场时应对其品种、等级、包装或散装仓号、出场日期等进行检查，并对其强度、安定性进行复验，其质量必须符合现行国家标准《通用硅酸盐水泥》GB175的有关规定。当在使用中对水泥质量有怀疑或出场超过3个月（快硬硅酸盐水泥超过一个月）时，应复查实验，并按复验结果使用。不同品种的水泥，不得混合使用。抽检数量：按同一生产厂家，同品种、同等级、同批号连续进场的水泥，袋装水泥不超过200t为一批；撒装水泥不超过500t水泥为一批；每批抽样不少于一次。砂浆用砂宜采用过筛中砂，并应满足下列要求：1、不应混有草根、树叶、树枝、塑料、煤块、炉渣等杂物。2、砂中含泥量、泥块含量、石粉含量、云母、轻物质、有机物、硫化物、硫酸盐及氯盐含量（配筋砌体砌筑用砂）等应符合现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ52的有关规定。3、人工砂、山砂及特细砂应经试配能满足砌筑砂浆技术条件要求；拌制水泥混合砂浆的粉煤灰、建筑生石灰、建筑生石灰粉及石灰膏应符合下列规定：1、粉煤灰、建筑生石灰、建筑生石灰粉的品质指标应符合现行行业标准《粉煤灰在混凝土、砂浆中应用技术规程》JGJ28、《建筑生石灰》JCT/479、《建筑生石灰粉》JCT/280的有关规定‘2、建筑生石灰、建筑生石灰粉熟化为石灰膏，其熟化时间分别不少于7d和2d；沉淀池中储存的石灰膏应防止干燥、冻结和污染；严禁使用脱水硬化的石灰膏。砌筑砂浆的稠度：砌体种类砂浆稠度（mm）烧结普通砖砌体、蒸压粉煤灰砖砌体70～90混凝土实心砖、混凝土多孔砖砌体普通混凝土小型空心砌块砌体、蒸压灰砂砖砌体50～70烧结空心砖、多孔砖砌体轻骨料小型空心砌块砌体蒸压加气混凝土砌块砌体60～80石砌体30～50施工中不应采用强度等级小于M5的水泥砂浆替代同强度等级的水泥混合砂浆，如需代替’应将水泥砂浆提高一个强度等级。砌筑砂浆机械搅拌时间自投料完起应符合下列规定:1、水泥砂浆和水泥混合砂浆不得少于120s2、水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于180s3、掺增塑剂的砂浆，其搅拌方式、搅拌时间应符合现行行业标准《砌筑砂浆增塑剂》JG/T164的有关规定。8 现场拌制的砂浆应随拌随用，拌制的砂浆应在3h内使用完毕，当施工期间最高气温超过30℃时，应在2h内使用完毕。预拌砂浆及蒸压加气混凝土砌块专用砂浆的使用时间应按厂家提供的说明书确定。砌体结构工程使用的湿拌砌筑砂浆，除直接使用外必须储存在不吸水的专用容器内，并根据气候条件采取遮阳、保暖、防雨雪等措施。砂浆在储存过程中严禁随意加水。砌筑砂浆试块强度验收时，其强度合格标准应符合下列规定：1、同一验收批砂浆试块强度平均值应大于或等于设计强度等级值的1.10倍2、同一验收批砂浆试块强度的最小一组平均值应大于或等于设计强度等级值的85%。注：1、砌筑砂浆的验收批；同一类型、强度等级的砂浆试块不应少于3组，同一验收批砂浆只有1组或2组试块时，每组试块抗压强度平均值应大于或等于设计强度等级值的1.10倍。对于建筑结构的安全等级为一级或设计使用年限为50年及以上的房屋，同一验收批砂浆试块的数量不得少于3组。2、砂浆强度应以标准养护，28d龄期的试块抗压强度为准。3、制作砂浆试块的稠度应与配合比设计一致。抽查数量：每一检验批且不超过250m³砌体的各类、各强度等级的普通砌筑砂浆，每台搅拌机应至少抽查一次。验收批的预拌砂浆、蒸压加气混凝土砌块专用砂浆，抽检可为3组。检验方法：在砂浆搅拌机出料口或在湿拌砂浆的储存容器出料口随机取样制作砂浆试块。（现场拌制的砂浆，同盘砂浆只应制作一组试块）试块标养28d后做强度试验。预拌砂浆中的湿拌砂浆稠度应在进场时抽样检验。当施工中或验收时出现下列情况，可采用现场检验方法对砂浆或砌体强度进行实体检测，并判定其强度：1、砂浆试块缺乏代表性或试块数量不足；2、对砂浆试块的试验结果有怀疑或有争议；3、砂浆试块的试验结果，不能满足设计要求；4、发生工程事故，需要进一步分析事故原因；砖砌体工程一般规定：1、适用于烧结普通砖、烧结多孔砖、混凝土多孔砖、混凝土实心砖、蒸压灰砂砖、蒸压粉煤灰砖等砖砌体。2、用于清水墙、柱表面的砖，应边角整齐、色泽均匀3、砌体砌筑时，混凝土空心砖、混凝土实心砖、蒸压灰砂砖、蒸压粉煤灰砖等块体的产品龄期不得少于28d。4、有冻胀环境和条件地区，地面以下或防潮层以下的砌体，不应采用多孔砖。5、不同品种的砖不得在同一楼层混砌；6、砌筑烧结普通砖、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖砌体时，应提前1～2d适度湿润，严禁采用干砖或处于吸水饱和状态的砖砌筑。砌块湿润程度宜符合下列规定（1）烧结类块体的相对含水率60%～70%（2）混凝土多孔砖、混凝土实心砖不需浇水湿润，但在气候炎热干燥的情况下，宜在砌筑前对其喷水湿润。其他非烧结类块体的相对含水率40%～50%7、采用铺浆法砌筑砌体，铺浆长度不得超过750mm，当施工期间气温超过30℃时，铺浆长度不得超过500mm，8、砖砌体允许偏差：项次项目允许偏差（mm）检验方法抽查数量8 1轴线位移10用经纬仪、尺或其它测量工具检查承重墙、柱全数检查2基础、墙、柱顶面标高±15用水准仪和尺检查不少于5处3墙面垂直度每层±5用2m托线板检查不少于5处全高≤10m10用经纬仪、吊线和尺或其它测量仪器检查外墙全部阳角＞10m204表面平整度清水墙、柱5用2m靠尺和塞尺检查不少于5处混水墙、柱85水平灰缝平直度清水墙、柱7用5m线和尺检查不少于5处混水墙、柱106门窗洞高、宽（后塞口）±10用尺检查不少于5处7外墙上下窗口偏移20以底层窗口为准，经纬仪或吊线检查不少于5处8清水墙游丁走缝20以每层第一匹砖为准，吊线和尺检查不少于5处混凝土小型空心砌块1、施工采用的小砌块产品的龄期不应少于28d；2、承重墙使用的小砌块应完整、无破损、无裂缝；小砌块应孔对孔、肋对肋错缝搭砌，单排孔小砌块的搭接长度应为块体长度的1/2；多排孔小砌块的搭接长度可适当调整，但不宜小于小砌块长度的1/3，且不应小于90mm。墙体的个别部位不能满足要求，可在灰缝中设置钢筋或钢丝网片，但竖向通缝仍不能超过两匹小砌块。3、小砌块应将生产时的底面朝上反砌于墙上。4、在散热器、厨房、卫生间等设备卡具安装处砌筑的小型砌块，宜在施工前用强度等级不低于C20(或Cb20)的混凝土将其孔洞灌实。5、每部墙柱砌筑完后，应随即刮平墙体灰缝。6、芯柱处小型砌块墙体应符合下列规定：（1）每一楼层芯柱处第一匹砌块应采用开口小砌块；（2）砌筑时应随砌随清除小砌块孔内的毛边，并将灰缝中挤出的灰浆刮净；7、芯柱混凝土宜选用专用小砌块灌孔混凝土，并应符合下列规定：（1）每次连续浇筑的高度宜为半个楼层，但不应大于1.8m。（2）浇筑芯柱混凝土时，砌筑砂浆强度应大于1MPa(3)清除孔内掉落的砂浆等杂物，并用水冲淋孔壁；（4）浇筑芯柱混凝土前，应先注入适量与芯柱混凝土成分相同的去石子砂浆；（5）每浇筑400～500mm振捣一次或边浇筑边振捣主控项目：小砌块和芯柱混凝土、砌筑砂浆的强度等级，必须符合设计要求；8 抽检数量：同一生产厂家，每1万块小砌块为一验收批，不足一万块按一批计，抽检数量为一组。用于多层以上建筑的基础和底层的小砌块抽查数量不应少于2组；8、砌体水平灰缝和竖向灰缝的砂浆饱满度，按净面积计算不得低于90%。9、墙体转角处和纵横交接处应同时砌筑，临时间断处应砌成斜槎，斜槎水平投影长度不得不应小于斜槎高度，施工洞口可预留直槎，但在洞口砌筑和补砌时，应在直槎搭接的小砌块空洞内用强度等级不低于C20(或CPa20)的混凝土灌实一般项目：砌体的水平灰缝厚度和竖向灰缝宽度宜为10mm，但不应小于8mm，也不应大于12mm。检验方法：水平灰缝用尺量5皮小砌块的高度折算，竖向灰缝宽度用尺量2m砌体长度折算。石砌体一般规定1、石砌体采用的石材应质地坚实，无裂纹、无明显风化剥落。用于清水墙、柱表面的石材，尚应色泽均匀。石材的放射性应经检验，其安全性应符合国家现行标准《建筑材料放射性核素限量》GB6566的有关定。2、毛石砌体的第一匹及转角处、交接处和洞口处，应用较大的平毛石砌筑。3、砌筑毛石挡墙应按分层高度砌筑，并应符合下列规定：（1）每3～4皮为一个分层高度，每个分层高度应将顶层石块平砌。（2）两个分层高度间，分层处的错缝不得小于80mm；4、料石挡土墙，当中间部分用毛石砌筑时，丁砌料石伸入毛石部分的长度不应小于200mm；5、毛石、毛料石、粗料石、细料石灰缝厚度应均匀，并应符合下列规定：（1）毛石砌体外露面的灰缝厚度不宜大于40mm；（2）毛料石和粗料石的灰缝厚度不宜大于20mm；（3）细料石和粗料石的灰缝厚度不宜大于5mm；6、挡土墙的泄水孔无设计规定时，施工时应符合下列规定;(1)泄水孔应设置均匀，在每米高度上间隔2m左右；设置一个泄水孔；（2）泄水孔与土体间铺设长宽各为300mm，厚200mm的卵石或碎石作疏水层；7、挡土墙内侧回填土应分层夯实，分层松土厚度宜为300mm，挡土墙面应有适当坡度使流水流向挡土墙外侧面。8、在毛石和实心砖的组合墙中，毛石砌体和砖砌体应同时砌筑，并每隔4～6皮砖用2～3皮丁砖与毛石砌体拉结砌合，两种砌体间的空隙应填实砂浆填实；9、毛石墙和砖墙相接的转角处和交接处应同时砌筑；转角处、交接处应自纵墙（或横墙）每隔4～6皮砖高度引出不小于120mm与纵墙（或横墙）相接。主控项目1、同一产地的同类石材抽检不少于1组。抽检方法：料石检查产品质量证明书，试块检查试块试验报告。砌体灰缝的砂浆饱满度不应小于80%。一般项目：项次项目允许偏差（mm）检验方法毛石砌体料石砌体基础墙毛料石粗料石细料石基础墙基础墙墙、柱1轴线位移20152015151010用经纬仪和尺检查2±25±20±25±20±20±20±10用水准仪和尺检查8 基础和墙砌体顶面标高3砌体厚度+30+20-10+30+20-10+15+10-5+10-5用尺检查4墙面垂直度每层—20—20—107用经纬仪和尺检查全高—30—20—25105墙面平整度清水墙———20—105细料石用2m靠尺；其他用2直尺垂直于灰缝，拉2m线和尺检查混水墙———20—15—6清水墙水平灰缝平直度—————105拉10m线检查石砌体应符合下列规定：1、内外搭砌，上下错缝，拉结石、丁砌石交错设置，2、毛石墙拉结石每0.7㎡不少于1块。配筋砌体：一般规定：1、施工配筋小砌块砌体剪力墙，应采用专用的小砌块砌筑砂浆砌筑，专用小砌块灌孔混凝土浇筑芯柱。2、设置在灰缝内的钢筋，应居中置于灰缝内，水平灰缝厚度应大于钢筋直径4mm以上。主控项目：1、墙体应砌成马牙槎，马牙槎凹凸尺寸不宜小于60mm，高度不应超过300mm，马牙槎应先退后进，对称砌筑。马牙槎尺寸偏差每一构造柱不应超过2处。2、预留拉结钢筋的规格、数量、尺寸及位置应正确，拉结钢筋沿墙高每隔500mm设置2Ф6，伸入墙内不宜少于600mm，钢筋的竖向位移不应超过100mm，且竖向位移每一构造柱不应超过2处。3、检出数量：每一验收批检查不应少于5处，一般项目：1、构造柱允许偏差及检验方法：项次项目允许偏差（mm）检验方法1中心线位置10用经纬仪和尺检查2层间错位8用经纬仪和尺检查8 3垂直度每层10用2m托线板检查全高≤10m15用经纬仪、吊线和尺检查或用其它测量仪器检查＞10m202、钢筋位置允许偏差及检验方法：项目允许偏差（mm）检验方法受力钢筋保护层厚度网状配筋砌体±10检查钢筋网成品；钢筋网放置位置局部剔缝观察，或用探针刺入灰缝内检查，或用钢筋位置测定仪测定组合砖砌体±5支模前观察与尺量检查配筋小砌块砌体±10浇筑灌孔砼前观察与尺量检查配筋小砌块砌体凹槽中水平钢筋间距±10钢尺量连取3档，取最大值。填充墙砌体1、砌筑填充墙时，轻骨料小型空心砌块和蒸压加气混凝土砌块的产品龄期不应少于28d，蒸压加气混凝土砌块的含水率不宜小于30%。2、烧结空心砖、轻骨料小型空心砌块、蒸压加气混凝土砌块等在运输、装卸过程中，严禁抛掷和倾倒。进场后应按品种、规格堆放整齐，堆置高度不宜超过2m。蒸压加气混凝土砌块在运输及堆放中应防止雨淋。3、吸水率较小的轻骨料小型空心砌块及采用薄灰砌筑法施工的蒸压加气混凝土砌块，砌筑前不宜对其（喷）浇水湿润。4、在厨房、卫生间、浴室等处采用轻骨料小型空心砌块、蒸压加气混凝土砌块砌筑墙体时，墙底部宜浇筑现浇混凝土坎台。其高度宜为150mm。5、填充墙砌体砌筑，应待承重主体结构检验批验收合格后进行。填充墙与承重主体结构的空隙（缝）部位施工，应在填充墙砌筑14d后进行。主控项目：1、填充墙与承重墙、柱、梁的连接钢筋，当采用化学植筋的连接方式时，应进行实体检测，锚固钢筋拉拔试验的轴向受拉非破坏承载力检测值应为6.0kN。抽检钢筋在检验值作用下基材无裂缝，钢筋无滑移宏观裂损现象。持载2min期间荷载值降低不大于5%2、检验批抽检锚固钢筋样本最小容量：检验批的容量样本最小容量检验批的容量样本最小容量≤905281～5002090～1508501～120032151～280131201～320050一般项目：1、填充墙砌体尺寸、位置的允许偏差及检验方法项次项目允许偏差（mm）检验方法1轴线位移10用尺检查2垂直度（每层）≤3m5用2m托线板或吊线检查＞3m103表面平整度8用2m靠尺和楔型尺检查4门窗洞口高、宽±10用钢尺检查5外墙窗口上下偏移20用经纬仪或吊线检查8 1、填充墙砌体的砂浆饱满度及检验方法：砌体分类灰缝饱满度及要求检验方法空心砖砌体水平≥80%采用百格网检查块体底面或侧面砂浆的粘接痕迹面积垂直填满砂浆，不得不得有瞎缝、透明缝、假缝蒸压加气混凝土砌体、轻骨料混凝土小型空心砌块砌体水平≥80%垂直≥80%3、砌筑填充墙时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3。轻骨料混凝土小型空心砌块搭砌长度不应小于90mm，竖向通缝不应大于2皮；4、填充墙的水平灰缝和竖向灰缝宽度应正确，烧结空心砖、轻骨料混凝土小型空心砌块砌体的灰缝应为8～12mm；蒸压加气混凝土砌块砌体当采用水泥砂浆、水泥混合砂浆或蒸压加气混凝土砌块砌筑砂浆时，水平灰缝厚度和竖向灰缝宽度不得超过15mm；当蒸压加气混凝土砌块砌体采用当蒸压加气混凝土砌块粘结砂浆时水平灰缝厚度和竖向灰缝宽度宜为3～4mm。8'
