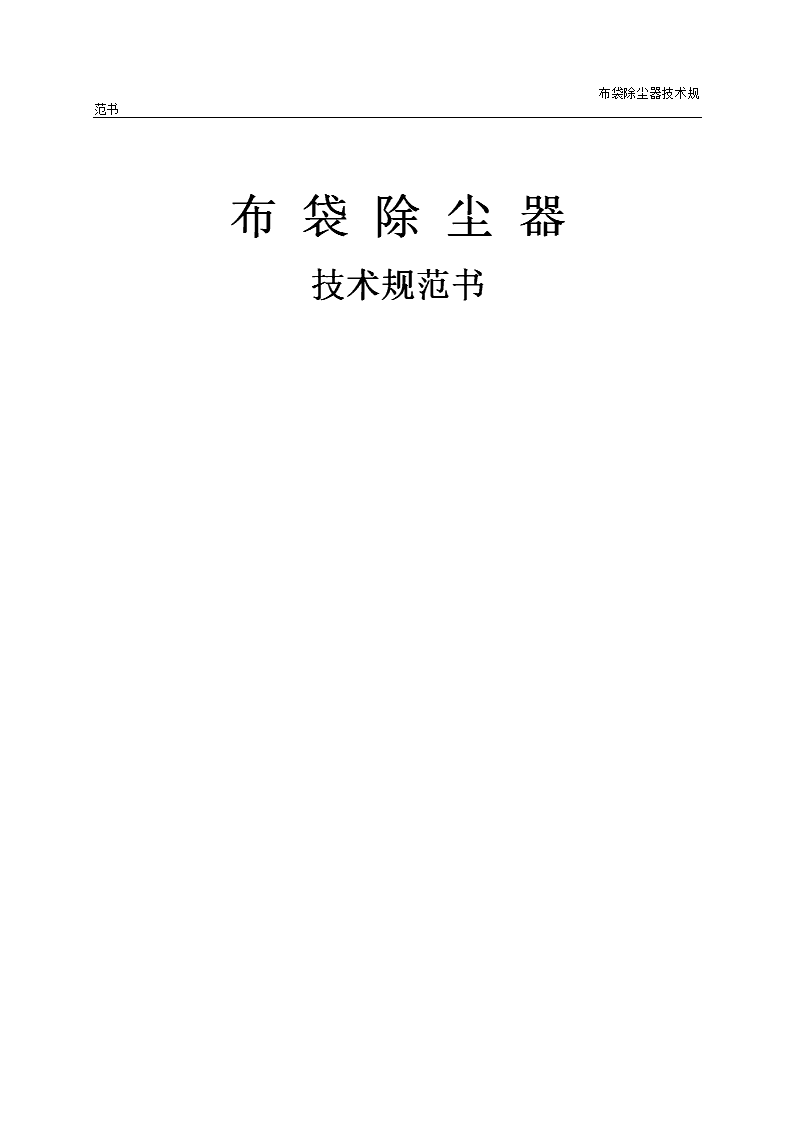

布袋除尘器技术规范书

'布袋除尘器技术规范书布袋除尘器技术规范书 布袋除尘器技术规范书目录1.总则12.工程概况22.1总的情况22.2本期工程简介22.3自然条件22.4永久性服务设施32.5燃煤及燃油42.6烟气性质(锅炉B-MCR工况)53.设计和运行条件54.技术要求64.1对布袋除尘器装置的总体要求64.2主要技术特性74.3性能要求84.4投标方应提供以下工况的技术措施及说明95供货和工作范围95.1布袋除尘器本体105.2电气系统155.3自动控制系统245.4投标方工艺描述275.5供货范围276采用的标准及规范277.质量保证298.设计与供货界限及接口规则298.1布袋除尘器本体298.2电气设备307.清洁、油漆、包装、运输与储存329安装调试要求3210.技术数据表3210.1设计基本参数3210.2材质表/分项重量表3510.3配套辅助设备汇总表（单台）36附件1供货范围371一般要求372供货范围37附件2技术资料和交付进度除尘器441.一般要求44 布袋除尘器技术规范书2资料提交的基本要求443.其它46附件3交货进度48附件4监造、检验和性能验收试验501概述502工厂检验503设备监造504性能验收试验52附件5技术服务和设计联络541.投标方的现场技术服务542.培训563.设计联络56附件6分包与外购58附件7大（部）件情况59附件8差异表60 布袋除尘器技术规范书1.总则1.1本技术规范书仅适用于12万吨/年醇醚项目中的二台中温中压循环流化床锅炉（一开一备）所配套的布袋除尘器设备，它提出了该设备的功能设计、结构、性能、安装、试验和验收等方面的技术要求。1.2本技术规范书提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本技术规范书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。1.3如未对本技术规范书提出偏差，招标方将认为投标方提供的设备符合本技术规范书和标准的要求。偏差（无论多少）都必须清楚地表示在投标文件中的附件8“差异表”中。1.4投标方须执行本技术规范书所列标准。有矛盾时，按较高标准执行。投标方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的标准。1.5合同签订1个月内，按本技术规范书的要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给招标方，由招标方确认。1.6设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方应保证招标方不承担有关设备专利的一切责任。1.7投标方应提供高质量的设备。这些设备应是成熟可靠、技术先进的产品，且制造厂已有设备制造、运行的成功经验。1.8投标方应提供投标产品所获得的各种荣誉、鉴定证书（专利）等情况。1.9在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。当主机参数发生变化时而补充的变化要求，设备不再加价。1.10本设备采用EPC总承包方式建设。招标方只提供电源和水源，布袋除尘器岛以内所需具备的工艺系统设计、设备选择、采购、运输及储存、制造及安装、调试、试验及检查、试运行、考核验收、消缺、培训和最终交付投产等均由投标方负责，招标方只提出了基本要求，并要求布袋除尘器整体系统能满足二台75t/h中温中压循环流化床锅炉（含布袋除尘器）正常运行的要求。1.11投标方应保证提供的产品符合安全、健康、环保标准的要求。投标方对成套设备（含辅助系统与设备）负有全部技术及质量责任，包括分包（或采购）的设备和零部件。投标方对于分包设备和主要外购零部件推荐2至3家产品，招标方有权参加分包、外购设备的招标和技术谈判，买卖双方协商后最终由招标方确定分包厂家，但技术上由投标方负责归口协调。1.12本技术规范书为订货合同的附件，与合同正文具有同等效力。1.13若本技术规范书60 布袋除尘器技术规范书各附件前后有不一致的地方，应以有利于设备安全运行、工程质量为原则，由招标方确认。2.工程概况2.1总的情况商丘市地处河南省东部的豫东大平原，黄河古道之南，地理坐标东经114°49′～116°39′，北纬33°43′～34°52′。12万吨/年醇醚项目的供热完全依靠新建锅炉供汽。本期工程是新建二台75t/h中温中压循环流化床锅炉（一开一备），锅炉由济南锅炉集团有限公司设计、制造和供货。2.3自然条件2.3.1地形场址地貌类型单一，地形平坦，标高在48.34m～48.90m(黄海基准)之间。2.3.2工程地质场址属黄河冲积平原地貌单元，第四系全新统河流相沉积，其岩性主要为粉土、粉质粘土。场地土为中软土，建筑场地类别为Ⅲ类。属可进行建设的一般场地。场地土质对混凝土结构、钢结构及钢筋混凝土结构中的钢筋无腐蚀性。2.3.3水文地质场址浅层地下水水质类型为重碳酸钠-镁型，pH=7.87，偏弱碱性。稳定水位标高-1.81m～-1.88m，埋深1.10m～1.50m，属上层滞水，主要赋存于②层粉土层中。地浅层地下水水质对混凝土结构无腐蚀性，对钢结构具有弱腐蚀性，对钢筋混凝土结构中的钢筋具有弱腐蚀性。2.3.4地震条件厂区抗震设防烈度为6度，地震分组为第一组，设计基本地震加速度为0.05g。2.3.5气象条件商丘市地处黄河冲积平原区，属暖温带季风气候区，其自然、气象条件见下表。自然、气象条件表序号自然、气象要素单位数值备注1海拔m48.34~48.902气温（干球温度）2.1年平均温度（近30年）℃14.12.2极端最高温度℃41.32.3极端最低温度℃-15.42.4最热月平均温度℃30.560 布袋除尘器技术规范书2.5最冷月平均温度℃4.23相对湿度（近10年）%3.1月平均最大相对湿度%803.2月平均最小相对湿度%714大气压4.1年平均气压kPa101.094.2绝对最小气压kPa98.597月4.3绝对最高气压kPa104.171月5主导风向、风速5.1全年SSE频率：8%5.2夏季S频率：12%5.3冬季NNW频率：11%5.4年平均风速m/s2.45.5最大风速m/s17.06年平均降雨量mm711.97年平均蒸发量mm124.38年平均日照时数h178.62.4永久性服务设施2.4.1水源水源采用地下水，水质指标如下：　水质指标序号项　目单　位结　果1pH值8.202色度度103浑浊度NTU1.34臭和味无5肉眼可见物无6总硬度（以CaCO3计)mg/L827总铁mg/L0.058锰mg/L0.059铜mg/L0.0410锌mg/L0.0511阳离子洗涤剂mg/L0.112硫酸盐mg/L22013溶解总固体mg/L65814氯化物mg/L23515总碱度mg/L62016氟化物mg/L0.817铬（六价）mg/L0.00418亚硝酸盐氮mg/L0.00119砷mg/L0.0120铅mg/L0.0121氨氮mg/L0.0260 布袋除尘器技术规范书2.4.2冷却水开式循环冷却水系统的最高温度为33℃。开式循环冷却水补充水源为澄清后地下水2.4.3脱盐水符合《火力发电机组及蒸汽动力设备水汽质量标准---GB/T12145》SiO2：≤0.02mg/l电导率：≤0.2ms/cm2.4.4电源交流电源供电电压：10kV；380/220V。2.5燃煤及燃油2.5.1燃煤根据业主提供的煤质资料，锅炉设计煤种为义煤集团新义煤业公司的烟煤。煤质分析资料见下表。煤质及灰成分分析名称符号计量单位原煤全水分Mt%7.6水分Mad%灰份Aar%43.886挥发份Var%21.34焦渣特性CRC固定碳FCar%干燥基低位发热量Qnet，v，arMJ/Kg15466cal/g全硫St，ar%1.624元素分析碳Cdar%37.921氢Hdar%2.58氧Odar%5.74氮Ndar%0.65灰熔融性变形温度DT℃1250软化温度ST℃半球温度HT℃流动温度FT℃60 布袋除尘器技术规范书2.5.2燃油锅炉点火及助燃采用-10号轻柴油。油质的特性数据见下表：油质的特性数据项目单位平均值运动粘度(20℃)10-6m2/s3.0~8.0密度(20℃)Kg/m3832.4闭口闪点℃≥65凝点℃<-10碳（残留）%0.3硫%<0.5灰份%<0.01水份%痕迹低位发热量kJ/kg~418002.6烟气性质(锅炉B-MCR工况)1）除尘器入口烟气露点温度：设计煤种87℃2）入口烟气中水蒸气体积百分比：设计煤种8.93%3）除尘器入口烟气含尘量：42.42g/Nm3（设计煤种，BMCR工况）3.设计和运行条件1）锅炉型式：YG-75/3.82-M6型循环流化床锅炉，炉膛采用全膜式壁，水冷布风板、水冷风室，分离方式为高温旋风分离器，锅炉为全露天布置，钢架采用全钢结构，由零米开始基础布置。2）最大连续蒸发量：75t/h3）锅炉保证效率(BMCR)：88%4）锅炉(BMCR)燃煤量：16.01t/h（设计煤种）；5）锅炉燃用设计燃料,连续运行时间不少于3500小时,年累计运行时间不少于7500小时。6）炉膛出口过剩空气系数：1.477）锅炉运行方式：主要承担基本负荷(BMCR)并具有一定的调峰能力。锅炉最低稳燃负荷（不投油助燃时）为30%B-MCR，锅炉在此负荷下能长期安全稳定运行。8）引风机型式：静叶可调轴流式9）引风机安装地点：露天（布袋除尘器后）10）脱硫装置安装地点：露天（引风机后）60 布袋除尘器技术规范书4.技术要求4.1对布袋除尘器装置的总体要求布袋除尘器装置包括所有需要的系统和设备至少应满足以下总的要求：·采用先进、成熟、可靠的技术，造价要经济、合理，便于运行维护。·所有的设备和材料应是新的·高的可利用率·运行费用最少·观察、监视、维护简单·确保人员和设备安全·节省能源、水和原材料·装置的服务寿命为30年·装置的检修时间间隔应与机组的要求一致，不应增加机组的维护和检修时间。机组检修时间为：小修每年1次，大修每5年一次。·具有良好的启动灵活性和可靠性·能在招标方所提供的烟气含尘条件和自然条件下长期、安全地无人值守运行，并达到排放要求。除尘器在锅炉30%~110%负荷时能正常运行。·布袋除尘器应采用多台组合形式，在锅炉80%负荷运行中能够进行在线检修，在线检修期间除尘器的过滤风速≤1.2m/min，保证避免因检修时风速、阻力过高，影响锅炉、引风机的运行。·布袋除尘器应采用定阻力清灰程序自动控制，1年验收期除尘器运行阻力不得超过1200Pa，滤袋寿命接近4年时，除尘器运行阻力不得超过1500Pa。·除尘器所有的传动部件应充分考虑到结构的热膨胀、烟气中的灰尘以及各种酸性汽液态物质腐蚀，并采用完善的技术措施，实现影响设备运行的故障率为0。·应采用高净气室结构，保证换袋及检修均能在净气室内完成。在线检修时不受风、雨、雪天气的影响。·除尘器应有足够的、安全的检修通道，检修平台不小于600mm×1500mm60 布袋除尘器技术规范书，检修门、照明、观察孔（必须能清楚地观察净气室，净气室内应设有检修起吊设备、通风装置，并符合相关的安全和技术规程；应有足够的高度，以便在净气室内完成换袋与检修工作）。·所有设备的标示、标牌、标记应清晰、完整、全面。应采用不锈钢牌和腐蚀刻字形式。4.2主要技术特性1）设备名称：布袋除尘器2）型式：由制造厂按参数确定3）型号：(由制造厂按参数确定)4）数量：每台炉配1台除尘器，本期工程共两台锅炉主要参数表序号项目单位数据1处理风量m3/h142000设计效率％＞99.99入口温度℃＜138入口粉尘浓度g/Nm339.0保证效率％99.95出口粉尘浓度mg/Nm3≤30设备阻力Pa＜1500过滤速度m/min＜1除尘器烟气进口数个1除尘器进口方向待定滤袋允许连续使用温度℃＜190滤袋材质PPS滤袋寿命小时30000本体漏风率%<2气流均布系数：＜0.2灰斗下法兰标高m＋4.50绝热材料/保护层材料岩棉/彩钢板每台除尘器仓室数仓/室×每台除尘器布袋数个×过滤面积m2/台××60 布袋除尘器技术规范书4.3性能要求4.3.1每台除尘器在下列条件同时存在的情况下，应能达到上述技术要求：1）在招标方提供的设计要求、条件和气象、地理条件下；2）％集尘面积不投入工作（或滤袋破损率＜％）时；3）烟气温度增加42℃；最终除尘器入口烟气温度为：190℃；4）入口烟气量增加10%，并考虑烟气温度增加190℃后。4.3.2投标方不得把设备进口粉尘粒径分布定为性能保证的一个条件。4.3.3当锅炉尾部燃烧，投标方应提供最为可靠的旁路、喷水降温和冷风系统等措施保证除尘器正常运行而无损坏。4.3.4除尘器应允许在锅炉最低稳燃(不投油助燃)负荷(30%BMCR)时运行正常不发生堵塞。煤油混烧和全部烧油时，除尘器可投入运行。4.3.5距设备1m处最大噪声级不应超过85分贝。4.3.6投标方应针对本工程的设计煤种，并充分考虑招标方锅炉在燃用不同燃料时，进口灰尘浓度、粒度及烟气量等变化的情况下，提出保证除尘器各项指标不超过设计值的措施。4.3.7投标方应针对本工程的实际情况对使用布袋除尘器的形式，根据自身的工艺特点及在其它单位使用情况，并进行必要的技术、经济比较，提出专题论述。4.4投标方应提供以下工况的技术措施及说明1）当锅炉空预器出口烟温超过滤袋允许使用温度时的保护措施。2）在锅炉运行中发生水冷壁、过热器、在热器、省煤器发生爆管时，除尘器的保护措施。3）在锅炉启动时全投油及低负荷投油助燃时的保护措施。4）防止滤袋发生氧化腐蚀的技术措施。5）阻止滤料发生酸腐蚀的技术措施。6）除尘器灰斗防堵措施及灰斗设备必要的检修措施。60 布袋除尘器技术规范书5供货和工作范围投标方提供整套布袋除尘器设备及工艺系统设计、设备选择、采购、运输及储存、制造及安装、施工、调试、试验及检查、试运行、考核验收、消缺、培训和最终交付投产等。设计、供货范围按下述原则执行，至少包括以下部分：--烟气系统--清灰系统--过滤系统--灰斗系统--预喷涂系统--旁路系统--喷水降温系统--布袋除尘器岛范围内的钢结构、楼梯和平台--保温和油漆--检修起吊设施--电气--I&C设备--采暖、通风、除尘及空调--供排水系统--通讯工程--检测仪器、仪表--消防--火灾报警及控制系统--除尘器基础为混凝土立柱，除尘器本体与混凝土立柱之间的钢结构短柱由投标方提供。在本技术规范书中关于各系统的配置和布置等描述是招标方的基本要求，仅供投标方参考，并不免除投标方对系统设计和布置等所负的责任。投标方应根据自身的工艺特点，对所需的各个系统进行详细的描述。60 布袋除尘器技术规范书5.1布袋除尘器本体1）每台除尘器的进口都应配备多孔板或其他形式的均流装置（采用耐磨材质），以保证烟气的均匀性并可进行预除尘。2）除尘器箱体成形后应光滑平整，不允许有明显凹凸不平现象，内部筋板布置合理，保证箱体强度和刚性。除尘器本体设计密封、坚固。3）设备支撑件的底座应考虑到地震力加速度对它的作用。4）外壳应充分考虑到膨胀要求。5）每台除尘器都应有结构上独立的壳体。6）壳体应密封、防雨、壳体设计应尽量避免死角或灰尘积聚区，且顶部不积水。7）除尘器上应设有必要的检修人孔和通道。园形人孔门直径不小于Φ600mm，矩形人孔门不小于450mm×600mm。8）所有平台均设栏杆和护沿，平台载荷应为4KN/m2。9）扶梯应能满足到各层需检修和操作的作业面，扶梯载荷应为2KN/m2。扶梯宽度为800mm，角度不大于45°。10）由零米到本体的第一层平台的扶梯由买、卖双方共同协商布置位置，由投标方设计供货。11）花板开孔采用冲压工艺，位置要求准确，与理论位置的偏差不得大于±0.05mm，确保两孔洞的中心距离误差在±1mm。花板孔洞制成后焊接加强筋时，筋板布置合理。12）焊接后通过整形确保花板平整，花板平面度＜1/1000，对角线长度误差＜3mm，内孔加工表面粗糙度为Ra=3.2。滤袋与花板的配合合理，滤袋安装后，必须严密、牢固不掉袋、装拆方便。13）除尘器的所有连续焊缝应平直，不允许有虚焊、假焊等焊接缺陷并采用自动焊进行焊接，焊缝高度满足设计要求，并进行煤油渗漏试验。箱体和灰斗采用连续焊接，保证焊接的强度和密封性符合相应行业标准。焊接后的焊缝应进行清理焊接和飞溅物，不允许有明显的焊渣、飞溅物和锈末，一旦清除就涂刷底漆。关键部位用手提砂轮机修磨焊缝和飞溅物。14）除尘器笼骨采用自动流水线制作，焊接点牢固、无毛刺，采用喷涂工艺，保证笼骨耐磨、耐腐。滤袋框架碰焊后必须光滑、无毛刺，并且有足够的强度不脱焊。投标方提供滤袋框架材质15）除尘器所有孔、门制作及装配结束后，进行密封试验，确保无变形、无泄漏。16）除尘器所用钢材分加工前和涂装前两次机械除锈（Sa2.5级）。60 布袋除尘器技术规范书17）除尘器滤袋应方便拆装、密封性好，安装可靠性高，滤袋合理剪裁，尽量减少拼缝。拼接处，重叠搭接宽度不小于10mm。18）除尘器下部封闭由投标方统一考虑，完成整体设计，除尘器钢架应能承受其荷载。19）除尘器所需烟气粉尘、温度等测点及其附属设施（测点座、测点平台及通往平台的扶梯等）均由投标方设计并供货。20）材料要求·除尘器本体采用型钢、钢板结构，材质为Q235B（交货时提供钢板材料质量证明书）。·滤袋材质与寿命：滤布采用防水、防油、防腐、抗氧化，耐温190℃以上聚苯硫醚（PPS）材料，单位重量≥550g/m2，有效使用寿命≥30000小时。投标方提供滤袋材质。5.1.1清灰系统1）为减少清灰对滤袋的损伤，清灰压力应尽量小，清灰气源应具有减少氧含量及温差等对滤袋不利影响的措施。2）清灰控制应采用定阻力自动控制，差压仪应选用进口设备，可靠运行寿命应>10年，并且应有压差显示和远程控制功能。3）清灰控制应采用定阻力自动控制，差压仪应选用进口设备，可靠运行寿命应>10年，并且应有压差显示和远程控制功能。4）清灰系统的设施应符合使用要求，工作性能应稳定可靠。5）袋笼应联接牢固，表面光滑，并作防腐处理；袋笼应拆装方便，安装后的滤袋底部应有合适的间距，互相不得接触。6）清灰系统主要部件须进行预组装试验。5.1.2灰斗系统1）灰斗及排灰口的设计应保证灰尘能自由流动排出灰斗。灰斗的贮存量应按招标方提供的除尘器进口最大含尘量满足锅炉8～10小时满负荷运行，但灰斗荷载应按灰斗最大可能的储灰量设计。并考虑灰斗吊挂除灰设备和输灰管道的荷载(约3吨/斗)。灰斗的结构设计应充分考虑这些荷载要求。2）灰斗斜壁与水平面的夹角不应小于60°。相邻壁交角的内侧，应作成圆弧型，圆角半径大于200mm，以保证灰尘自由流动。3）灰斗应有良好的保温措施，灰斗的加热采用电加热方式，使灰斗壁温保持不低于60 布袋除尘器技术规范书120℃，且要高于烟气露点温度5～10℃。选用的电加热器，应性能可靠，寿命不小于6万小时，并应设置恒温装置，以保持电加热器安全、稳定运行。电加热器布置由投标方负责设计、供货。4）灰斗应设有防止灰斗内灰流粘结或结拱的设施。灰斗壁不得采用振打器，每只灰斗装一个手动搅灰装置用于事故放灰。每只灰斗设一组气化板，应躲开捅灰孔，由除尘器气化风机供气。气化板由投标方负责设计、供货；气化风机由业主根据投标方提供气化风要求供货，气化风机布置在除尘器场地0m。5）灰斗设有高、低料位指示。投标方应考虑招标方人员能对料位计方便安装和维护。6）每只灰斗应设一个300mm×300mm排灰口，并且设一个不小于450mm×600mm方形人孔门。7）垂直于气流方向灰斗数不小于2列。每只灰斗只设一个排灰口。每只灰斗应有一个密封性能好的捅灰孔并便于操作。8）灰斗下除尘器场地0m留有布置干除灰设备及管道位置。5.1.3起吊设施投标方应根据自身的工艺特点设置必要的检修起吊设施，请详细描述起吊物名称、重量、起吊方式等。5.1.4烟气系统和旁路系统1）要求除尘器设置最可靠的冷风系统，当锅炉尾部烟气的温度升高影响滤布寿命时，冷风系统开启，使冷空气能够充分与烟气混合从而降低烟气温度，同时避免局部过冷腐蚀，保证滤布和引风机的安全。2）要求除尘器设置可靠的旁路系统，在烟气温度不能有效降低时，开启旁路系统，使高温烟气直接由旁路系统流出除尘器以保证滤布的安全。3）除尘器应设有旁路阀，且采用温度自动控制，旁路阀的泄漏率为零，应保证旁路阀开关灵活，控制可靠，并应具有防止积灰影响阀门关闭不严或打不开的技术措施。4）除尘器进、出口截止阀运行期间必须保证操作灵活，开关到位，关闭严密，泄漏率不大于1%，不得出现关不上，打不开的现象，应说明技术保证措施5）以上两个系统的控制纳入除尘器控制内。5.1.5喷水降温系统喷水降温只能作为暂时应急措施，不能作为保护滤袋寿命的常规手段。60 布袋除尘器技术规范书1）为保护滤袋，要求设置一套温度自动控制喷水降温装置，当锅炉烟气出现超温状态时，该装置自动启动。2）喷水部位应离滤袋安装部位有足够距离，雾化效果良好，以便降温水到达滤袋之前及时蒸发，不影响滤袋寿命。3）喷水降温系统应充分考虑到结垢可能堵塞喷嘴，并采用必要措施，布置在烟道内部的管道应做防磨处理。4）投标方提供所需减温水的水质要求及水量、温度、压力等参数值。5.1.6保温及防雨1、保温材料的选择及设计符合最新版DL/T5072《火力发电厂保温油漆设计规程》的要求。2、投标方应提供所有供货范围内的保温设计及外护板设计。并提供保温材料、外护板和连接的金属件及保温安装。3、除尘器本体采用压型彩色钢板外护板，压型彩色钢板外护板的性能要求如下：1）彩色压型板的表面涂层应在至少20年内经得起风沙的磨损，雨水及冷凝水的腐蚀，冻融作用的损害及污染空气中化学物质的腐蚀，不脱落，不开裂。至少20年免维护、不漏水、不积水、不起皮、不退色，并均能抵抗温度变化及其他极端气候。2）彩板供应商保证涂层性能至少20年免维护，如达不到保证年限20年，投标方要承担由此产生的一切直接和间接的费用。60 布袋除尘器技术规范书3）连接接点应采用可靠的接点形式，连接接点及附件应满足至少20年免维护。4）抗震：构造按0.05g水平加速度设防。5）彩板及连接件应考虑荷载产生的压力和风吸力的作用。6）对以上所供材料应满足安装两套机组之所需，并备有足够的裕量。7）除尘器顶部保温层上应有可以行走的地方，投标方应提供防护措施。8）外罩应充分反映户外设备的特点，并考虑防雨措施。5.1.7清灰系统清灰系统的阀门应选用性能可靠的产品，保证正常运行状态下的可靠性。5.1.8钢结构1）除尘器的钢结构设计温度为300℃。2）当锅炉尾部燃烧时，除尘器应允许在350℃正压条件下运行30分钟而无损坏。3）除尘器钢结构应能承受下列荷载及其组合作用：·除尘器荷载(自重、保温层重、附属设备、最大存灰重等)·地震荷载·风载·雪载·检修荷载·正、负压运行作用的荷载·经买、卖双方商定的部分烟道、灰斗系统管道及沿除尘器钢柱四周布置的管道等的荷重·除尘器封闭荷载·除尘器钢结构考虑招标方电缆桥架荷载4）除尘器支承结构应是自撑式的，能把所有垂直和水平负荷转移到柱子基础上，任何水平荷载都不能转移到别的结构上。5）除尘器壳体及灰斗壁厚度不小于5mm。6）钢结构的设计应简化现场安装步骤，尽量减少现场焊接。60 布袋除尘器技术规范书7）除尘器支架采用钢结构，主要梁柱应优先采用H型钢。8）平台扶梯设计要求：投标方供货范围内所有在需要维护和检修的地方均应设置平台和扶梯，平台扶梯的设计应满足GB4053.1～GB4053.4中的要求。5.1.9预涂灰系统除尘器入口应设有预涂灰系统，应具有预涂灰方便、均匀的特点。5.1.10管道系统设计要求布袋除尘器岛内的管道系统布置应做到简捷美观便于安装维护，流速合理，强度和刚度足够，应特别注意防振动、防磨损、防腐蚀和防堵塞。5.1.11其它1）所有设备必须满足气象条件和其他环境条件的要求，安装在室外的设备都应配备防雨、防腐措施。2）自动控制需要的全部阀门、配件和挡板应配有执行器。3）所有设备，包括烟道、膨胀节等应能承受上游设备发生故障时产生最大温度引起的热应力和机械应力。4）所有设备，包括烟道的设计应考虑最小和最大运行压力，以及事故情况下的安全裕量。5）选用的材料应适于运行条件。应充分估计腐蚀余量。5.2电气系统·投标方应根据除尘系统工艺要求和设计规定统一规划设计布袋除尘器区域的低压电气系统，并在投标时提出基本设计方案。·动力中心（PC）、控制中心和低压干式变压器布置在单独的配电间内（除尘器下部）。是否设置保安段，应根据工艺设备而定。供方应根据系统的工艺特点提出保安负荷。·布袋除尘器的电气系统接线除应满足工艺系统的运行要求外，还应满足下列基本要求：·满足对用电设备供电所必要的可靠性和电能质量要求·接线简单、清晰、操作简便·运行灵活、检修方便·投资少、运行费用低5.2.1电源1）电源必须采用两路独立电源，并且能够相互自动切换（包括控制电源）。60 布袋除尘器技术规范书2）投标方应提供电源所带负荷容量，电源为交流380V/220V，50HZ，三相四线制。控制电源任何一路的故障均不应导致系统的任一部分失电。任一路电源故障都应报警，并自动切换到另一路工作，电源切换时应不影响除尘器系统的正常工作。3）投标方设备所需的直流电源或其他交流电源，由投标方通过招标方提供的交流电源自行解决，并由投标方提供所需电源的总负载。4）当电源电压、频率在下列范围内变化时,所有电气设备和控制系统应能正常工作：交流电源(+10%～-10%)Ue、频率50±2%赫长期；电动机回路电压要求：配电回路正常运行时正常起动时自起动时母线最低电压95%70%60%照明回路电压要求：配电回路正常运行时短时母线最低电压95%93%5）电源可允许的最大不平衡负荷为5千伏安。投标方在产品电路设计上应尽量使电源的三相负荷保持平衡。5.2.2控制柜1）除尘控制柜电源开关应能在除尘控制室进行程序控制。2）控制柜采用微机型控制。主控器采用多CPU方式，主控芯片用于数据分析和综合控制，数据采集与分析由一个处理器完成，显示及通讯由一个处理器完成。3）控制柜主要功能（但不限于此）·具有间歇脉冲供电运行方式。·火花跟踪控制。·反电晕检测及峰值跟踪控制功能。·细微火花检测及能级控制功能。·高压硅整流供电和振打相关控制。·保护：短路保护、开路保护、过流保护。·控制柜采用液晶汉字显示，菜单操作，并具有操作提示及故障提示功能。60 布袋除尘器技术规范书5.2.3低压配电柜5.2.3.1概述0.4kV动力中心（PC）和电动机控制中心（MCC）应采用金属铠装低压抽屉式开关柜，室内安装。0.4kV配电装置为单母线接线方式。动力中心抽屉式开关柜短时耐受电流³63kA/1s，峰值耐受电流³160kA，主母线的额定持续电流按4000A，分支母线按1600A设计。控制中心抽屉式开关柜短时耐受电流³63kA/1s，峰值耐受电流³160kA主母线的额定持续电流按1000A，分支母线按600A设计。动力中心（PC）电源进线断路器和母联断路器采用抽出式框架智能式空气断路器（采用Moeller的IZM系列），母联断路器应配有智能式短延时脱扣器，其延时时间范围应满足保护上下级配合要求。断路器操作机构为电动储能式操作机构，操作电源为AC220V。动力中心（PC）电源进线断路器设失压脱扣。动力中心（PC）至控制中心（MCC）的馈线回路采用框架智能式空气断路器（采用Moeller的IZM系列），断路器应配有智能式短延时脱扣器。其他馈线回路可采用塑壳式断路器或框架智能式空气断路器，断路器均应配有智能式瞬时和延时脱扣器。开关柜内元件采用Moeller公司。0.4kV配电装置应按《电测量及电能计量装置设计技术规程》（DL/T5137-2001）装设测量表计。5.2.3.2结构要求开关柜柜体应有足够的强度。内部各工作单元之间应通过金属挡板或相当的材料隔离。带电部分应加以适当的保护以防止触电。在其它单元带电的情况下应能更换和改接电缆。所有的辅助电路应以插接件连接。相同型号的单元不需更改接线就可互换。对于电缆馈线开关柜，每个开关柜应装有宽度不小于400mm的电缆小室。抽屉式单元的抽取只能在电路开断时进行。因此在每个插件或抽屉单元上应配有机械或电子联锁装置。每个抽屉式单元应有防止意外合闸的措施。所有的装置、电缆接线端应采用耐久性材料加以注明，并与相关的项目表和接线图相对应。所有用于操作和监视的重要设备（如：开关、按钮信号灯等）都要用固定的铭牌加以标明。所有装置都应有良好的接地。每一开关柜均应直接与就近的接地网相连，其接地线应满足设备短路电流热稳定的要求。0.4kV开关柜为三相四线（L1、L2、L3和N）系统，柜体及柜内元件应能满足短路电流动、热稳定的要求。5.2.3.3电流互感器60 布袋除尘器技术规范书对于电源进线回路，电流互感器可装于开关柜固定位置。电流互感器应采用环氧树脂浇注，绝缘型电流互感器，其动、热稳定应能达到开关柜和相关GB、DL标准的要求。电流互感器应选用适当的变比、容量、准确限值系数、精度等级以保证保护的可靠性、计量与测量的准确性。电流互感器应提供用于保护和测量的独立的铁心和线圈。动力中心（PC）进线均应设置2组三相电流互感器，电流互感器的最终设置和参数由招标方指定。额定容量大于等于55kW的电动机回路应设置零序电流互感器。5.2.3.4断路器控制380V系统采用智能测控装置及马达控制器。控制电源为220VAC。开关柜上应装设具有远方/就地二个位置的选择开关。断路器可以通过PLC系统远方操作和在开关柜上就地操作。380V系统智能测控装置及马达控制器以现场总线联网，每台机组各设一台通讯管理机与各自PLC系统通讯。400V进线和一般馈线回路装设智能测控装置，马达控制器按苏州智能ST503系列报价；智能测控装置按苏州智能ST400系列报价。智能测控装置应具有远方和就地控制功能，可以通过通讯接口接收远方合、跳闸命令，并返回状态信号。并可以实现远方/就地控制的切换。测控装置还具有直接接收开关量合、跳闸命令输入的功能，并能返回不少于6个开关量输出。智能测控装置应具有测量功能，精度不低于0.5级。至少能够测量每个回路的三相电流、有功功率、频率、功率因数等，所有测量量可通过通讯接口远传。测控装置还应提供一路4-20mA的回路电流的模拟量输出。测控装置应自带控制面板，所有的操作显示和测量量均能在控制面板上显示。控制面板还应提供就地跳合闸按钮等基本操作。测控装置应具有网络通讯功能，应自带通讯接口，可以实现四遥功能。投标方负责将开关柜内的所有测控装置通过通讯线连接成网，网络预留通讯的功能，投标方负责网络最终的连接。通讯方式为国际通用方式，如：ProfiBus-DP或ModBus方式。具体方式由招标方指定。投标方应提供控制网络的原理图接线图。每个断路器都应能在开关柜上通过按钮进行操作。一般情况下，该按钮置于保护罩内。如控制电压有故障，开关应能进行“紧急跳闸”操作。在试验位置时，应能在开关柜上就地操作。所有装有断路器的进、出线都应安装循环操作计数器。计数器安装于相应的开关柜上。断路器应配有防跳装置，该装置随开关柜配套提供。60 布袋除尘器技术规范书应当提供至少5只常开(NO)和5只常闭(NC)机械操作触点供招标方使用。动力中心（PC）每段母线设置一套备用电源自投装置。5.2.3.5就地辅助继电器和测量仪表所有的辅助继电器均为插件式。对冲击敏感的继电器和测量仪表应能防震。5.2.3.6与PLC或DCS的接口要求：·开关柜应能接受PLC或DCS对断路器的合闸、跳闸控制命令。开关柜上至少应有下列开关量和模拟量信号输出至PLC或DCS：·进线回路：三相电流、断路器状态、远方/就地选择位置、开关柜（包括控制电源消失）故障。·馈线回路：单相电流、断路器状态、远方/就地选择位置、开关柜（包括控制电源消失）故障。·母线：三相电压。上述模拟量信号为4-20mA标准信号，开关量信号接点为无源接点。4～20mA信号由智能测控及马达控制内附变送器输出，准确级0.5。投标方至少应为PLC或DCS提供以下远方测量：·装有断路器的开关柜每一进线、出线（I、II类电动机和55kW及以上电动机）测电流；·装有PT的开关柜测电压；5.2.3.7开关柜内部布线插件单元和开关柜固定部分之间的辅助触点应采用插接式。插接式触点的接线应使相同型号的插入式单元无需更改接线就可互换。独立的互感器的次级回路必须接至开关柜端子排。对于电流互感器应使用电流型试验端子装上必要的短接片。不需外部连接的电流和电压互感器的二次回路在电源侧应接地。需要接地的每一回路将单独地连接到设备接地母线上。所有控制回路导线应为截面小于1.5mm2的具有耐热、防潮和阻燃型绝缘的多股铜铰线。电流互感器的二次导线的最小截面为4.0mm2。5.2.3.8备用柜交付使用的0.4kV开关柜及配电箱（柜）应有至少15％（包含各种容量不足一回按一回设置）的备用回路,备用回路应完成全部接线。5.2.4电机1）投标方在布袋除尘器上所采用的电机均应符合国家标准IEC标准。2）户外安装的所有电机应是全封闭式的,不应因气象条件的变化或环境的污秽而影响正常工作。60 布袋除尘器技术规范书3）采用鼠笼型封闭扇冷式电动机,防护等级IP54。电动机绝缘等级F级，温升按B级考核。功率在200KW及以上的电动机选用6KV电压供电，功率在200KW以下的电动机选用380V电压供电，电源频率为50HZ。4）电动机的设计与构造，应与被驱动设备的运行条件和维护要求相一致。电机应满足全电压起动，并应能经受相应的热应力和机械应力。5）电动机应保证在80%额定电压下平稳启动，且高压电动机能在65~70%额定电压下自启动；低压电动机能在60%额定电压下自启动。电动机应能承受电源快速切换过程中失电而不受损坏，并假定电动机在切换前是满载运行。6）电动机定子绕组接线为Y接线，引出三个接线端子，主接线盒的大小应能满足1.67倍电动机额定电流相应截面电缆的正常引入。电动机应有2个接地端子，应在相反的两侧接地，对于立式电动机一个接地装置设在电缆接线盒的下面。7）电动机的噪声和振动应符合国标。8）智能马达控制器可作为独立的电子设备元件。对电机过载、过热、堵转过流、缺相故障、接地故障、欠压和过压进行保护。保护信号可以通过通讯接口接远传到控制室。9）智能马达控制器应具有远方和就地控制功能，可以通过通讯接口接收远方合、跳闸命令，并返回状态信号。并可以实现远方/就地控制的切换。控制器还具有直接接收开关量合、跳闸命令输入的功能，并能返回不少于6个开关量输出。10）智能马达控制器应具有测量和自诊断功能，装置应自带电流互感器，精度不低于1.0级。对电机起动电流、运行电流、接触器操作次数、电机运行时间进行记录。所有测量和记录可通过通讯接口远传。控制器还应提供一路4-20mA的回路电流的模拟量输出。11）智能马达控制器应自带控制面板，所有的信号量和测量量均能在控制面板上显示。12）投标方应提供控制网络的原理图接线图。13）智能马达控制器应具有事故纪录的功能，至少可以记录保护动作情况、故障时的电流、电压波形，以及故障时间。以上参数可以通过通讯接口远传，也可就地实现下载。14）招标方应为每套开关柜配置一套手持编程器，用于参数设定、定值查看和修改、运行监视、故障检查、操作性能测试。15）电动机启动电流倍数不大于6.5倍额定电流。电动机应有一个允许的转子堵转时间，它等于或大于电动机和从动设备的加速时间。16）所有电机应配备相应的保护，除尘段所有保护应与除尘变保护相配合。5.2.5就地控制箱与工艺流程无关的负荷（不重要的设备）可以通过就地控制箱操作，根据需要确定是否进入PLC。就地控制箱带有塑料外壳，也可采用经热浸镀锌处理的外壳，安装于墙上或经过热浸镀锌处理的支架上。防护等级至少应达到IP54。60 布袋除尘器技术规范书控制箱必须装有必要的进线隔离开关、断路器、辅助继电器、接触器、过流继电器、端子排、接地端和电缆连接单元。箱内元件采用施耐德电气公司或ABB公司产品，同时应满足短路时动热稳定的要求。就地控制箱至少应装有：·开－按钮；·关－按钮；·运行指示灯；·故障灯；·电流表。·预选开关（运转/备用电动机）；·切换开关（自动/手动）；5.2.6防雷接地系统5.2.6.1接地系统接地系统，应符合GB、DL标准的相关要求。a)完整的接地系统包括：·接地极·接地体·所有需要的连接和固定材料b)在适当的位置应埋设接地极，其位置不应妨碍带检修孔的接地井，每个接地极应与主接地网导体相连，主接地网导体应尽可能靠近设备设置。c)检验和测量接地电阻的接地井应设置在安装有接地极的适当位置处。d)接地极导体DN50热镀锌圆钢；室外接地网采用截面不小于360mm2的热浸锌扁钢，室内接地干线采用热浸锌-60×6扁钢，接地支线采用热浸锌--40×6扁钢。扁钢接地导体之间应按规程要求焊接。f)除尘器区域内应为独立的闭合接地网，其接地电阻为2Ω。该闭合接地网至少应有6处与主接地网可靠电气连接。5.2.6.2防雷系统防雷保护系统的布置、尺寸和结构要求应符合相关的GB、DL标准。除尘器区域内的防雷保护应根据需要设计和安装。5.2.6.3滑线及其附件对电动葫芦和电动起吊设施安装H型节能滑线，三相独立。设计时可考虑三相水平布置或垂直布置。所有安装滑线需要的附件均由投标方统一设计并供货。60 布袋除尘器技术规范书5.2.7照明5.2.7.1照明系统a)照明系统由以下三个独立子系统组成：1）正常交流（AC）照明系统；2）事故交流（AC）照明系统；b)交流照明系统采用380/220V（三相四线制）中性点直接接地系统。5.2.7.2主要场所的照明方式、灯具选型及照度各主要场所的照明方式、灯具选型及照度要求见下表：安装地点光源类型灯具型式安装方式照度(Lx)正常事故配电室荧光灯铝合金型体灯具悬挂式15020控制室荧光灯间接照明装置嵌入式300100工艺车间金属卤化物灯HID防水防尘灯具，IP54悬挂式、壁式305.2.7.3照明配电箱a)安装在室外的照明配电箱，其外壳防护等级必须达到IP55；安装在其余场所的照明配电箱，其外壳防护等级为IP54。b)为适应树干式配电系统，照明配电箱内应设汇流母排，并合理安排电缆头的空间。c)照明箱内应设接地母线和零母线。d)相线应设端子排。e)为确保设备安全运行和方便维修，箱体应设双层保护门。同时应具有检修门的开启和元件整体取出的措施。f)照明箱的主要元件选型照明箱的主要元件选型见下表：箱体类型总开关分开关断路器断路器+漏电附件照　明　箱INT100系列隔离开关C65H(一般20A)C65H+VIGIC65HELMd)照明箱内应有20%的备用回路和10%的剩余空间。5.2.7.4检修电源箱a)每个检修电源箱内设置1回进线和4回出线，其中，进线采用隔离开关或负荷开关，其额定电流不小于160A，出线采用塑壳开关，1回100A（均带接线柱）、2回60 布袋除尘器技术规范书63A（带接线柱）和1回15A（带插座和漏电保护器）。检修箱内的元件采用施耐德公司的产品。在室内安装的检修箱，任何检修位置至检修箱的距离均不应超过50m。在室外安装的检修箱，任何检修位置至检修箱的距离均不应超过100m。根据GB的要求，安装在室外墙上的检修箱应有防冲击、风沙及直射阳光等的外罩。b)检修箱的防护等级：安装在室外的检修箱，其外壳防护等级必须达到IP55；安装在室内的检修箱，其外壳防护等级为IP54。5.2.7.5照明系统的控制除尘器本体的照明采用光控或远方按钮集中控制。5.2.8电缆和电缆构筑物5.2.8.10.4kV动力电缆0.4kV动力电缆采用1.0kVC类阻燃型氟塑料绝缘硅橡胶护套电缆。电缆的导体采用铜导体。铜导体电缆最小截面为4mm2。5.2.8.2220V及以上的测量和控制电缆对于220V及以下电压电缆必须为阻燃型PVC绝缘PVC护套铜芯电缆，并且最小导体截面为1.5mm2。如果用于不同的建筑物之间的连接，应采用有一条公共屏蔽线用以防止感应电压的电缆。5.2.8.3仪用互感器电缆这些电缆必须符合“60V以上的测量和控制电缆”的要求。一根仪用互感器的电缆应只传输一个互感器的电压或电流值，如果同一个电压信号用于不同的需要（如：保护、测量、计量）应装设分离的小型断路器，互感器电压必须用独立的电缆传输。对于室内的电流互感器，其电缆最小截面为2.5mm2。通往其他建筑的仪用互感器电缆最小截面为4mm2，并必须有公共屏蔽线。5.2.8.4电缆连接装置0.4kV动力电缆不应有中间接头，控制电缆应避免中间接头。截面大于50mm2的0.4kV动力电缆的终端接头应采用热塑材料的终端接头。电缆头、线鼻子及保护套等电缆附件随电缆一起供货。5.2.8.5电缆设施电缆设施应符合相关的标准和规范。电缆采用电缆桥架﹑地下埋管的敷设方式。0.4kV动力电缆、控制电缆、信号电缆等应按有关标准和规范分层（或分隔）敷设。5.2.8.6电缆构筑物在除尘器区域内应恰当地规划电缆通道，包括电缆竖井和电缆桥架路径等。并使电缆构筑物整齐、美观。架空敷设采用电缆桥架。敷设于电缆桥架和电缆支、吊架上的电缆必须排列整齐、美观。60 布袋除尘器技术规范书电缆桥架和电缆支、吊架应采用经防腐和热浸镀锌处理的钢质材料。螺栓﹑电缆卡等安装材料也应经防腐和热浸镀锌处理。桥架所用钢板厚度不得小于2.5mm。电缆桥架采用梯级式电缆桥架，并在每层电缆桥架上安装电缆桥架保护盖。电缆支架、桥架应敷设专用接地线，每隔20m与主网相连，各层桥架每隔20m相互可靠连接。电缆桥架的连接方式必须保证有良好的导电性，电缆桥架应有不少于两点与接地系统电气连接。钢构件﹑经热浸镀锌处理的电缆构筑物及其附件不允许焊接。所有进入设备的电缆均应穿金属软管保护。电缆埋管采用热镀锌水煤气管。5.2.8.7电缆防火阻燃：依据有关标准和规范，电缆应有可行的防火阻燃措施。5.3自动控制系统5.3.1设计分工及供货范围1）布袋除尘器和本体清灰系统采用PLC进行控制，其中包括布袋除尘设备的运行控制，反吹清灰系统、电加热器的恒温控制，振打控制（如果有），电机振打最优化控制、烟道浊度对高低压供电装置控制等；成套的PLC系统机柜安放在锅炉控制室内，机柜尺寸800x800x2100（含底座100mm），柜体颜色RAL7032，成套PLC系统的组态及操作应通过PLC系统自带的触摸式液晶屏（10.2”）实现，PLC系统选用西门子S7-300系列，PLC系统留有与DCS系统的冗余通讯接口（RS485接口，MODBUS协议），将装置内关键的仪表信号上传到锅炉控制室的DCS上集中显示，也可通过硬线方式。PLC系统的关键配置及仪表选型规格应采用设备清单方式一一列出。设计院对成套西门子PLC提供1路220VACUPS电源到现场成套PLC控制柜，控制柜内24VDC电源采用西门子电源并且冗余配置。两台机组的布袋除尘器和本体清灰系统配置两套西门子PLCS7-300系统。2）布袋除尘器和本体清灰系统的现场一次仪表全部由投标方成套提供，现场仪表→现场接线箱的控制电缆及接线箱由投标方负责，接线箱材质304SS，不同信号及供电类型的电缆采用不同的接线箱，接线箱防护等级IP55，接线箱多芯电缆规格以8x2x1.0，12x2x1.0，8x3x1.0，12x3x1.0，接线箱中留有2~3个备用位置，接线箱采用全部下进线方式，并带电缆密封接头，设计院负责从接线箱到控制室的设计。投标方提供买套PLC控制系统的用电负荷给设计院。5.3.2控制水平1）除尘工艺中的基本过程控制功能由高低压控制系统完成，优化控制功能和过程管理功能由上位监控机-触摸液晶屏完成，上位监控机能以动态画面和数据实时显示生产信息，设备状态和故障信息，制表打印及信息存储记录，随时可打印实时数据及屏幕显示内容，打印故障类型和时间，数据缺省值管理。2）操作人员可通过单元DCS操作站完成对除尘器系统的监视。投标方应按单元机组DCS要求的格式提供通讯点清单和画面资料。投标方提供由上位机至每台单元机组DCS的通讯电缆。60 布袋除尘器技术规范书3）高压直流供电装置的自动控制和低压供电装置的自动控制应与现场仪表控制分开。3）系统中的运转设备均设置机械故障检测和报警装置，当任一运转设备发生故障时，立即发出故障信号，并送至操作室内，在PLC系统柜上显示并声光报警，运转设备自动断电停运。4）PLC控制柜上设有除尘器进出口压差、压缩空气压力、各仓室压力降、除尘器各电动设备工作状况、清灰状况、输灰设备工作状况、除尘器综合故障报警及料位、烟气进口温度等显示报警信号及输出接点。5）PLC留有足够的输出和输入接口（调试后留有~15%的I/O容量）。6）以引风机运行信号作为除尘系统启动信号，主风机停止，除尘器清灰装置延时停止（时间可调）。7）除尘系统所有自动控制设备可无人值守运行或接受远程控制。8）除尘器控制包括风阀、紧急旁路阀、除尘器的操控。9）旁路系统的旁路阀和冷风系统的的风阀、旁路阀的控制采用自动和手动两种方式，自动控制利用安装在进风管内的温度仪检测的烟气实际温度/锅炉点火或喷油信号来进行，当烟气温度超过设定温度/锅炉点火或喷油时，自动打开旁路阀或风阀；手动控制按纽设置在操作台上。10）离线清灰长袋低压脉冲反吹袋式除尘器的脉冲清灰控制采用手动和自动两种方式，可相互转换。自动控制采用压差(定阻)和定时控制方式，可相互转换。压差检测点分别设置在除尘器的进出口总管处。当达到设定的压差值时或时间周期时，除尘器各室依次进行脉冲喷吹清灰，清灰状态采用三状态离线分室依次清灰。清灰程序的执行由PLC系统自动控制。11）定时控制：选择开关选定“自动”“定时”位置，系统满足定时控制清灰工序。12）定阻控制：选择开关选定“自动”“定阻”位置，当除尘器差压达到设定值时，开始清灰工序，依次完成所有仓室的清灰工作。如果一次清灰后除尘器阻力仍然高于设定值，清灰继续进行。如果在清灰过程中，除尘器阻力降低到设定值以下，清灰工序在完成一个周期后停止，直到除尘器阻力超过设定值，开始又一次清灰工序。13）除尘器各仓室能单仓离线，即关闭提升阀、脱离除尘系统。在此情况下，该仓室将不运行清灰程序。14）除尘器设上料位及下料位指示，料位信号在机房控制柜上显示并报警。上料位计设置在除尘器第一个灰斗上，下料位设置在除尘器最后一个灰斗上。15）料位控制：当上料位计显示料满时，启动输灰设备；当下料位计显示灰斗清灰时，停止输灰设备。16）现场控制由机旁操作盘来完成，并向PLC系统提供各设备运行状态信号。60 布袋除尘器技术规范书17）监控仪表：测温仪；压差计；压力计18）显示和报警：烟气温度显示和报警、旁路阀工作状态显示、各仓室清灰状态显示、压差显示和报警、各仓压力显示、卸灰阀工作关态显示和报警等19）就地操作盘按纽设置：手动/自动转换开关(手动档设置为现场操作)、除尘器各设备手动操作启、停按纽20）PLC控制的主要设备包括：旁路阀（开、闭）、紧急喷水系统（开、闭、开启数量）、提升阀（开、闭）、电磁脉冲阀（开）、星型卸灰阀（启、停）5.3.3控制电缆仪表信号电缆选择阻燃计算机屏蔽信号电缆，控制电缆选择ZR-KVVPR，电缆截面积为1.5mm2。5.3.4指示灯与信号指示灯颜色的应用：绿色：表示电源断开、除尘器停运、阀门全关等；红色：表示电源闭合、除尘器运行、阀门全开等；绿色灯加红色灯：阀门半开；白色:控制回路电源监视灯；黄色:不正常状态。5.3.5电缆及其敷设1）投标方在布袋除尘器设计时，应为电缆的敷设提供电缆通道。2）投标方需要接地的仪表设备应设有接地用的端子并有明显标记。3）布袋除尘器及电源接地方面要求的技术条件投标方应向设计单位提出，以便考虑接地设计，并应标出供接地用的接地点。5.3.6就地指示仪表（压力、温度等）其精度等级不低于1.5级。投标方提供的设计资料及图纸（自控仪表）：a)仪表索引；b)仪表设备一览表；c)仪表回路图；60 布袋除尘器技术规范书a)电缆及接线箱接线图；b)仪表接线箱平面位置图；c)仪表规格数据表；d)顺控逻辑图、联锁逻辑图；e)顺控逻辑说明、联锁逻辑说明；f)PLC系统I/O一览表；g)分析仪规格数据表；h)控制阀规格数据表；i)现场操作盘接线图；j)PLC与DCS监控数据表，包括：报警及联锁设定值、仪表量程、信号类型；k)PLC系统柜正面、背面布置图；l)PLC系统内部布置图；m)PLC系统内部端子接线图；n)PLC系统供电系统图；o)PLC系统接地系统图；5.4投标方工艺描述投标方应根据自身的工艺特点，对所需的各个工艺系统进行详尽的描述，该描述至少应包括以下内容：·烟气系统·灰斗系统·过滤系统·清灰系统·预喷涂系统·旁路系统·喷水降温系统·电气系统·控制系统5.5供货范围60 布袋除尘器技术规范书供货范围见附件16采用的标准及规范投标方应提供设计制造的规范、规程和标准等清单。设备的设计和制造，应符合现行使用的国家有关标准和原部颁标准。引进技术采用的相关标准也可被接受。这些标准和规范至少包括：·燃煤电厂除尘器技术条件DL/T514·钢结构设计规范GBJ17·建筑钢结构荷载规范GBJ9·建筑抗震设计规范BJ11·固定式钢斜梯GB4053.2·固定式工业钢平台GB4053.4·火力发电厂热力设备和管道保温油漆设计技术规定SDGJ59·工业企业噪声控制设计规范GBJ78·焊接接头的基本型式与心尺寸GB985--986·碳素结构钢和低合金冷轧薄板及钢带GB1153·普通碳素结构钢低合金结构钢热轧厚钢板技术条件GB3274·优质碳素结构钢钢号和一般技术条件GB699·发电厂、变电所电缆选择与敷设设计规程SDJ26·网络通讯协议·集中控制装置通用技术条件GB11920·火力发电厂设计技术规程DL5000·电力工程电缆设计规范GB50217·火力发电厂和变电所照明设计技术规定DLGJ56·交流电气装置的接地DL/T621·火电厂大气污染物排放标准GB13223·锅炉大气污染物排放标准GWPB360 布袋除尘器技术规范书·锅炉烟尘测试方法GB/T5468·袋式除尘器安装要求验收规范JB/T8471·袋式除尘器用滤料及滤袋技术条件GB12625·袋式除尘器性能测试方法GB12138·分室反吹袋式除尘器技术条件ZBJ88012·电器装置安装工程施工技术条件GBJ232除上述标准外，投标方设计制造的设备还应满足下列最新版本规程(但不低于)的有关规定：电力部《火力发电厂基本建设工程启动及竣工验收规程》电力部《电力建设施工及验收技术规范》（锅炉机组篇、焊接篇）电力部《火电工程启动调试工作规定》电力部《电力工业锅炉压力容器监察规程》电力部《电力工业锅炉压力容器检验规程》劳动部《蒸汽锅炉安全技术监察规程》（与电力部《电力工业锅炉压力容器监察规程》有矛盾者，以电力部的为准）。电力部《火力发电厂设计技术规程》如果本标书中存在某些要求高于上述标准，则以本标书的要求为准。7.质量保证1）投标方在投标文件中应对本企业执行的质量保证体系进行简要的介绍，对质量的保证措施进行必要的说明。2）投标方应在本合同生效后3个月内，向招标方提供与本合同设备有关的监造、检验、性能验收试验标准。3）任何管道及部件材料的检验、检查和试验均应符合ANSIB31.1中所适用的要求。4）根据本技术规范书，投标方应采取措施确保设备质量，产品交货前，应对设备进行必要的检查与试验，以保证整个设计和制造符合规程要求。5）投标方有责任将检查和试验资料按规定完整、及时提交给招标方；对重要的检查与试验项目，应邀请招标方派代表参加。8.设计与供货界限及接口规则8.1布袋除尘器本体60 布袋除尘器技术规范书供货范围应该完整，投标方提供整套布袋除尘器装置及其附属系统，在供货界限之内的所有设备都是投标方的供货范围。全部设备及连接件（例如：法兰、配套法兰、垫圈、螺栓、焊接、螺钉、对外接口的反法兰及连接件等）都在供货范围之内。设计、供货范围至少包括以下部分：--烟气系统（前自进口法兰（接口处设非金属补偿器），后至出口法兰（接口处设非金属补偿器））--灰斗系统（接口为灰斗出口法兰，灰斗高、低料位计（每个灰斗各1个）、灰斗电加热板、灰斗气化板（每个灰斗不少于2块）、辅助设备及配件）--过滤系统（全套）--清灰系统（全套）--预喷涂系统（全套）--旁路系统（全套）--喷水降温系统（全套）--布袋除尘器岛范围内的钢结构、楼梯和平台--保温和油漆（面漆的颜色由招标方确定）--检修起吊设施--电气--I&C设备--采暖、通风、除尘及空调--供排水系统--通讯工程--检测仪器、仪表--消防--火灾报警及控制系统8.2电气设备电气设备具体如下：1供电：以布袋除尘器区域内10kV和380V电气总电源的接线端子处为设计分界点，招标方负责将10kV和380V电缆送至这些电气设备，总电源以下部分由投标方负责。2电缆：布袋除尘器区域内投标方所供设备之间的电缆由投标方设计并供货（投标方提供电缆清册）。跨越布袋除尘器区域内外的电缆由招标方设计并供货（投标方提供电缆清册）。60 布袋除尘器技术规范书起终点都在布袋除尘器区域上的电缆，由投标方负责设计、敷设、并供货。除尘器至除尘器控制室的电缆由投标方开列电缆清册并供货。上述两项电缆清册由投标方汇总提供给招标方。布袋除尘配电柜、控制柜的柜间联系电缆由投标方开列电缆清册，并供货。由电除尘控制室到锅炉房控制室的电缆由投标方提出要求，并开列电缆清册，招标方负责电缆敷设，投标方配合。属于柜内及柜与柜间的电缆、其他特殊电缆、预制电缆等由投标方供货。设计接口范围内的电缆桥架、电缆竖井由投标方设计、供货。未作说明的电缆由投标方供货。3电缆构筑物：设计分界点为布袋除尘器区域外1m，详细接口位置在设计联络会上确定。在电缆构筑物的设计中，投标方不但要考虑自供电缆的敷设，同时也应考虑招标方所供电缆的敷设。4接地系统：布袋除尘器区域内的接地网应至少有6处与电厂主接地网可靠电气连接，分界点为布袋除尘器区域外1m，详细接口位置在设计联络会上确定。5通信接口电厂总配线架用户侧至脱硫岛各电话用户均属脱硫岛通信部分设计，供货范围。6布袋除尘器需避免干扰的控制电缆，在敷设上有何特殊要求，应向招标方提出。7投标方提供对除尘器本体的照明和检修电源，并提供照明设备及检修电源设备。分界点为布袋除尘器区域外1m，详细接口位置在设计联络会上确定。8投标方应提供下列电气设备和装置：投标方负责布袋除尘器区域内电气系统的设计及电气设备的采购、安装指导及调试，设计深度应满足中国火力发电厂初步设计和施工图设计深度的要求。电气系统设计包括以下部分：0.4kV配电盘控制柜就地控制（箱）柜动力及控制电缆电缆托架、电缆竖井、电缆保护管（水煤气管和金属软管）60 布袋除尘器技术规范书布袋除尘器区域照明灯具、照明配电箱、检修电源箱、导线、保护管及接线盒安全滑线通信设备特殊工具(如果需要)备品备件接地材料安装材料电缆防火封堵材料。上述设备及材料的型式及生产厂家必须经招标方确认。7.清洁、油漆、包装、运输与储存7.1设备应适合于运输，除大型结构外所有拆散件均用板条箱或其他包装箱包装并标上相应的符号后再发运。7.2极板应防止在运输过程中变形，在装运时必须按照极板宽度方向垂直于地面用专用包装箱，避免弯曲和扭曲。7.3所有孔、管接头以及法兰、螺纹和末端焊接的连接件，都应有保护装置，以防止在运输和保管期间发生损坏腐蚀和掉进其他物件的现象发生。7.4设备包装前应涂有防腐漆，以便在运输保管中起防腐作用。7.5凡电器电子设备必须严格包装，以确保不致在运输和保管期间损坏，并防止受潮和浸水。7.6除尘器的钢支柱、平台、扶梯均采用耐风化的优质油漆。钢支柱第一道喷刷前进行喷砂处理，刷两道底漆、两道面漆，第二道面漆由投标方供货，现场涂刷。面漆颜色由招标方确定。9安装调试要求1）设备安装调试期间，投标方必须派员到现场进行技术服务解决安装调试中的问题；现场服务人员应服从试运指挥部或驻工地总代表的统一调度。2）设备安装调试过程中，由于制造质量造成的不符合规定的偏差，必须有文字记录，由投标方处理，费用也由投标方自担。3）设备安装后，投标方应派人参加现场进行的分部试运及严密性试验、验收，并帮助解决试验中暴露的问题。60 布袋除尘器技术规范书10.技术数据表10.1设计基本参数投标方投标时应提供的设计基本参数（不限于此，投标方应根据自身工艺特点增加项目并填写完全）设计基本参数序号项目单位投标方提供的内容1处理烟气量m3/h2设计效率％3入口温度℃4入口粉尘浓度g/Nm35保证效率％6出口粉尘浓度mg/Nm37正常运行时本体总阻力Pa8一个通道离线检修时本体总阻力Pa9新袋子时本体总阻力Pa10本体漏风率%11壳体设计压力kPa12每台炉除尘器室数/单元数个/个13过滤面积m2/炉14过滤速度m/min15滤袋材质16滤袋规格17滤袋数量18滤袋允许连续使用温度℃19滤袋允许最高使用温度及年允许时间℃/h20滤笼材质21滤笼规格22滤布纺织工艺23滤布（如为混纺）配方、工艺60 布袋除尘器技术规范书24滤布缝制工艺MPa25滤笼防腐处理工艺26滤袋固定及密封方式27清灰方式28清灰气源29气源品质30气源压力MPa31耗气量m3/min32电磁脉冲阀型式及规格33电磁脉冲阀数量34机械开阀时间sec35回转机构数量36进口风门数量37进口风门规格38进口风门型式39出口风门数量40出口风门规格41出口风门型式42旁路风门数量43旁路风门规格44旁路风门型式45冷风门数量46冷风门规格47冷风门型式48减温水水质49减温水压力MPa50减温水温度℃51减温水耗量t/h60 布袋除尘器技术规范书52每台炉除尘器灰斗数53灰斗电加热板形式/功率54垂直于气流方向灰斗积灰不均匀系数55平行于气流方向灰斗积灰不均匀系数56灰斗料位计形式/数量57灰斗接口尺寸58本体保温层和保护层材料59本体保温层和保护层厚度mm/mm60本体保温量m361电气总负荷(每台炉)kW62最大运行负荷(每台炉)kW63每台除尘器灰斗数量个64壳体材料65噪声dB66外形尺寸(每台除尘器/每台炉)m×m×m67配套辅助系统主要参数（分系统，由投标方填写）10.2材质表/分项重量表投标方投标时应提供材质表/分项重量表（单台）（不限于此，投标方根据自身工艺特点增加）材质表/分项重量表序号部件名称材质及牌号单位数量尺寸重量产地备注1壳体及其附件2钢架3进口风门4出口风门60 布袋除尘器技术规范书5旁路风门6滤袋7骨架8…9…10除尘器总重10.3配套辅助设备汇总表（单台）投标方投标时应提供配套辅助设备汇总表配套辅助设备汇总表序号名称型号和规格单位数量生产厂家备注1234560 布袋除尘器技术规范书附件1供货范围　1一般要求1.1本附件规定了合同设备的供货范围，投标方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合布袋除尘器技术规范书技术规范书（简称技术规范书）的要求。1.2投标方应提供详细供货清单，清单中依此说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所需的部件，即使本合同附件未列出和/或数目不足，投标方仍须在执行的同时补足。在技术规范书中已明确为投标方供货范围的部分，若在供货清单中有不足，投标方亦须在执行合同时补足，合同总价不能因此而改变。1.3除有特别注明外，所列数量均为一台布袋除尘器所需。本期工程共两台布袋除尘器。1.4投标方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。1.5投标方应提供随机备品备件，并给出具体清单。1.6投标方应提出三年商业运行和第一次大修所需的备品备件（推荐备品备件）的具体清单，供招标方选购。1.7提供所供设备的进口件清单。1.8投标方所提供的设备在质保期结束前，由于制造厂原因造成的设备损坏，所需更换的部件，由投标方无偿提供。1.9投标方设备进口件和配套部件的生产厂家由招标方最终确认。1.10投标方提供的技术资料清单见附件2。2供货范围供货范围包括布袋除尘器岛以内所需具备的所有设备和材料。详细的设备供货清单如下，投标方应分系统列出供货范围，自行细化：序号名称规格型号单位数量产地生产厂家备注1烟气系统1.11.21.31.41.5…60 布袋除尘器技术规范书2过滤系统2.12.22.32.42.5…3清灰系统3.13.23.33.43.5…4预喷涂系统4.14.24.34.44.5…5旁路系统5.15.25.35.45.5…60 布袋除尘器技术规范书6喷水降温系统6.16.26.36.46.5…7保温和油漆7.17.27.37.47.5…8布袋除尘器范围内的钢结构、楼梯和平台8.18.28.38.48.5…9管道(包括零部件、支吊架)9.19.29.39.49.5…60 布袋除尘器技术规范书10阀门和风门10.110.210.310.410.5…11检修起吊设施11.111.211.311.411.5…12其他12.1保温12.2油漆12.3外护板12.412.5…13其他系统13.113.213.313.413.5…60 布袋除尘器技术规范书14灰斗14.1灰斗配件14.2灰斗电加热板、灰斗料位计14.3…14.4…15电控设备：低压控制柜照明箱测温传感器系统软件上位机系统低压开关柜低压控制柜上位机系统系统软件主控柜现场控制柜操作台灰斗高、低料位计差压计、测温仪16照明灯具、导线、保护管及其附件17地脚螺栓及预埋件18其它所需部件1）电缆托架和钢竖井2）电缆60 布袋除尘器技术规范书3）电缆保护管及其附件4）防雷接地装置5）安全滑线及其附件…2.2专用工具序号名称规格型号单位数量产地生产厂家备注2.3备品备件（随机）序号名称规格型号单位数量产地生产厂家备注投标方需提供一年内检修用滤袋。2.4备品备件（三年运行）序号名称规格型号单位数量产地生产厂家备注60 布袋除尘器技术规范书2.5进口件清单序号名称规格型号单位数量产地生产厂家备注2.6国内配套部件序号名称规格型号单位数量产地生产厂家备注60 布袋除尘器技术规范书附件2技术资料和交付进度除尘器1.一般要求1.1投标方提供的资料应使用国家法定单位制即国际单位制，语言为中文，进口部件的外文图纸及文件应由投标方翻译成中文（免费）。1.2资料的组织结构清晰、逻辑性强。资料内容正确、准确、一致、清晰完整，满足工程要求。1.3投标方提交的资料应及时充分，满足工程进度要求。在合同签订后1个月内给出全部技术资料清单（由招标方确认）及满足工程设计图纸资料。资料以快件方式邮寄，“供施工图用”字样。1.4投标方提供的技术资料一般可分为投标阶段，配合设计阶段，设备监造检验、施工调试试运、性能试验验收和运行维护等四个方面。投标方须满足以上四个方面的具体要求。1.5对于其它没有列入合同技术资料清单，却是工程所必需文件和资料，一经发现，投标方应及时免费提供。1.6招标方要及时提供与合同设备设计制造有关的资料。1.7投标方提供的图纸应清晰，不得提供缩微复印的图纸。1.8投标方在配合工程设计阶段应提供的技术资料为每台3套（其中设计院2套）及相应的电子版本资料1套（供设计院）。2资料提交的基本要求2.1在投标阶段提供的资料（投标方可补充和细化下列技术资料）除尘器外型总图（平、断面）及接口图所有辅助系统的系统流程图所需辅助车间的布置图及占地面积其余见技术规范书“技术数据表”2.2配合工程设计的资料与图纸投标方应及时提供满足工程设计的参数、图纸和资料（投标方在接到中标通知书后3日内应及时提供正式图纸资料给设计单位）。交换资料阶段，投标方应提供的图纸和资料（同时提供电子文件）序号图纸、资料内容1除尘器外型总图（平、断面）及接口图60 布袋除尘器技术规范书3除尘器荷载图、热膨胀量及推力图4附属管道系统及接口图5所有辅助系统的系统流程图6所需辅助车间的布置图及占地面积7入口气流分布模拟试验报告8管道清单9阀门、风门清单10设备项目清单11起重设备清单12建筑物内、外整套设备的总布置图13除尘器电气原理接线图14除尘器电气设备布置图15电气系统接线（包括设备配置接线）16电气设备布置图（包括平、断面图）及安装图17负荷资料（包括：额定容量、台数、联锁要求、自起动要求、工况、布置）18负荷统计表19各回路开关的整定值20热继电器的整定值21保护、监控、监测原理接线及端子排图，I/O清单22接地系统布置图23防雷接地系统的材料清单24滑线安装图及设备材料清册25照明和检修系统接线（包括设备配置）图26照明和检修设备布置图27照明系统的计算方法28照明灯具的安装手册29特殊灯具的安装图30设备和安装材料清单31电缆清册(包括每根电缆的起点、终点、电缆规范及长度等)32电缆长度汇总表60 布袋除尘器技术规范书33电缆敷设图34电缆埋管图35电缆构筑物（电缆支架和桥架）平、断面图36电缆敷设材料清单37电缆防火与阻燃设计图38电缆防火与阻燃材料清单39各种控制盘（台）基地端子箱(盘)布置图40各种控制盘（台）基地端子箱外形尺寸及安装图41各种控制盘（台）基地端子箱(盘)内部接线图及端子排图42安全联锁原理及使用说明2.3设备监造检查所需要的技术资料投标方应提供满足合同设备监造检查/见证所需要的全部技术资料。2.4施工、调试、试运、机组性能试验和运行维护所需的技术资料招标方提供具体清单和要求，投标方细化，招标方确认。包括但不限于：2.4.1提供设备安装、运行、调试和试运说明书，以及组装、拆卸时所需用的技术资料。2.4.2安装、运行、维护、检修需详尽图纸和的技术资料（包括设备总图、部件总图、分图和必要的零件图、计算资料）。2.4.3设备安装、运行、维护、检修说明书（包括设备结构特点、安装程序和工艺要求、启动调试要领、运行操作规定和控制数据、定期校验和维护说明等）。2.4.4投标方须提供备品配件清单和易损零件图。2.5投标方提供的其它技术资料招标方提供具体清单和要求，投标方细化，招标方确认。包括但不限于：2.5.1检查记录、试验报告及质量合格等出厂报告。2.5.2投标方提供在设计、制造时所遵循的规范、标准和规定清单。2.5.3设备和备品管理资料文件（包括设备和备品发运和装箱的详细资料，设备和备品存放与保管技术要求，运输超重超大件的明细表和外形图）。2.5.4详细的产品质量文件（包括材质、材质检查、焊接、热处理、加工质量、外形尺寸、水压试验和性能试验等）。3.其它60 布袋除尘器技术规范书1.资料的提交分几次考核：1.1在技术协议中提出配合施工图设计所需资料的内容及提交时间；1.2在第一次设计联络会上提出第二次所需资料的内容及提交时间；1.3在第二次设计联络会上提出第三次所需资料的内容及提交时间；1.4在第三次设计联络会上提出第四次所需资料的内容及提交时间。2.每次投标方需按时提交资料，逾期不交招标方视情况罚款1～5万元。3.经研究确认不属于投标方原因造成资料提交延期，双方协商考核标准。60 布袋除尘器技术规范书附件3交货进度1设备交货顺序按满足工程安装进度的要求，交货时间为自合同生效日期至交货日期。2总体进度要求为：2010年月除尘器投入运行。投标方应根据招标方的总体进度要求制订出详细的设备交货进度和施工进度计划。交货进度表如下：交货进度表序号设备/部件名称、型号发运地点除尘器数量交货时间重量(t)（注意：序号要与供货范围分项清单序号一致）备品备件交货进度表序号设备/部件名称、型号发运地点7#机组8#机组数量交货时间重量(t)数量交货时间重量(t)（注意：序号要与供货范围分项清单序号一致）专用工具交货表序号设备/部件名称、型号发运地点7#机组8#机组数量交货时间重量(t)数量交货时间重量(t)60 布袋除尘器技术规范书（注意：序号要与供货范围分项清单序号一致）3投标人报出以月为单位的制造进度表。4为便于招标方对设备接货进行系统化管理，因此需了解投标方对设备包装物的回收情况。招标方将把需回收的包装物放置于现场的固定地点，以便投标方回收。序号需回收的包装物名称单位数量12·60 布袋除尘器技术规范书附件4监造、检验和性能验收试验1概述1.1本附件用于合同执行期间对投标方所提供的设备(包括对分包外购设备)进行检验、监造和性能验收试验，确保投标方所提供的设备符合附件1规定的要求。1.2投标方应在合同生效后3个月内，向招标方提供与本合同设备有关的监造、检验和性能验收试验标准。有关标准应符合附件1的规定。2工厂检验2.1工厂检验是质量控制的一个重要组成部分。投标方须严格进行厂内各生产环节的检验和试验。投标方提供的合同设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。2.2检验的范围包括原材料和元器件的进厂，部件的加工、组装、试验至出厂试验。2.3投标方检验的结果要满足附件1的要求，如有不符之处或达不到标准要求，投标方要采取措施处理直至满足要求，同时向招标方提交不一致性报告。投标方发生重大质量问题时将情况及时通知招标方，其处理方案需经招标方确认后实施。3设备监造3.1招标方对投标方设备的监造3.1.1招标方将自行或委托有经验的监造单位对投标方生产的合同设备进行监造。监造工作包括在投标方制造厂内进行的复查、抽检、试验及金属、焊接的无损探伤等。3.1.2投标方在设备投料前提供生产计划，每月第一周内将加工计划和检验试验计划书面通知监造代表或招标方监造部门。3.1.3招标方监造代表有权查阅与监造设备有关的技术资料，投标方应积极配合并提供相关资料的复印件并协助配合招标方监造代表在制造厂内进行检测、复查、抽检、无损探伤等工作，并不由此发生任何费用。3.1.4招标方监造代表有权随时到车间检查设备质量生产情况。3.1.5投标方应对原材料进行复检，由招标方监造代表确认(文件见证)后方可投料加工。3.1.6合同设备的重要部件和专用部件未经招标方允许，投标方不得擅自调换。3.1.7投标方应给招标方监造代表在厂内提供专用监造办公室，并协助安装内线（同时可打外线）电话1部，并提供相应的办公桌椅、文件柜供招标方监造人员使用，监造工作结束后归还投标方。投标方应指定一至二名负责与招标方监造进行工作联系的人员。3.1.8投标方应给招标方代表提供工作、生活、通讯、交通等方便。3.1.9投标方应在文件见证（R点）、现场测试（I点）前7天，现场见证（W点）前1060 布袋除尘器技术规范书天，停工待检（H点）见证前15天以书面形式通知招标方监造部门或监造代表。3.1.10每次监造内容完成后，投标方和招标方监造代表均须在见证表上履行签字手续。投标方复印3份，交招标方监造代表1份。文件见证和现场见证签证资料需在见证后10天内提供给招标方监造代表。3.1.11监造依据根据本合同和原电力工业部、机械工业部文件电办（1995)37号《大型电力设备质量监造暂行规定》、《驻大型电力设备制造厂总代表组工作条例》和国电电源[2002]267号关于印发《国家电力公司电力设备监造实施办法》的通知，以及国家有关规定。3.1.12监造方式监造方式：文件见证（R点）、现场见证（W点）、停工待检（H点）、现场测试（I点）R点：投标方提供检验或试验记录或报告由招标方监造代表审查的项目，即文件见证。W点：招标方监造代表参加的工厂检验或试验的项目，检验或试验后投标方提供检验或试验记录，即现场见证。H点：投标方在进行至该项目检验或试验时必须有招标方监造代表参加，并经招标方监造代表签字确认后才能转入下道工序的项目，检验或试验后投标方提供检验或试验记录，即停工待检。I点：招标方监造代表在投标方制造厂内进行的复查、抽检、试验及金属、焊接的无损探伤等。上述工作均应在投标方自检合格的基础上进行，即现场测试。招标方接到质量见证通知后,应及时派代表到投标方实施监造工作。如果招标方代表不能按期参加，招标方应书面通知投标方，W点自动转为R点，但H点没有招标方书面通知同意转为R点时，投标方不得自行转入下道工序，应与招标方联系商定更改见证日期，如果更改时间后，招标方仍未按时到达，则H点自动转为R点。H点投标方应提前15天书面通知招标方，W点投标方应提前10天书面通知招标方，R点、I点投标方应提前7天书面通知招标方。3.2监造项目内容及方式3.2.1监造项目内容及方式由招标方确定，但投标方在合同生效后3个月内、投料前须向招标方提供工厂检验项目单及监造项目方式的建议，供招标方确定。3.2.2监造项目方式：序号监造部套监造内容监造方式HIWR60 布袋除尘器技术规范书3.2.3以上监造项目内容及方式招标方在实施监造时有可能提出更改，投标方应予以确认。4性能验收试验4.1性能验收试验的目的为了检验合同设备的所有性能是否符合附件1的要求。4.2性能验收试验的地点由合同确定，一般为招标方现场。4.3性能验收试验的时间：机组试验一般在168小时试运之后半年内进行，具体试验时间由买卖双方协商确定。4.4性能验收试验由招标方主持，投标方参加。试验大纲(效率试验方法：网格式抽气式等速取样方法)由招标方提供，与投标方讨论后确定，具体试验内容由买卖双方共同认可的测试单位进行。如试验在现场进行，投标方按本附件4.7款要求进行配合；如试验在工厂进行，试验所需的人力和财力等由投标方提供。4.5性能验收试验的内容4.5.1效率4.5.2阻力4.5.3漏风率4.5.4噪声4.5.5功耗4.5.6气流均布系数4.6试验条件：a、应满足附件1的设计条件和运行条件b、应符合投标方的操作方法和说明书c、保证效率试验必须满足附件1中4.3.1～4.3.3保证效率的条件d、试验过程中，除正常的运行调整外，不允许有任何人为的调整。4.7试验由招标方委托有资格的单位进行，并提出试验报告60 布袋除尘器技术规范书4.8试验结果4.8.1如果性能不能满足，经调整和消缺，再重作试验4.8.2调整和消缺内容：买卖双方各负其责4.8.3如果试验后半年内仍不能达到性能保证值，若属投标方原因则按商务条款执行。4.9性能验收试验的标准和方法见技术规范书中有关规定。4.10性能验收试验所需的属于投标方供货范围内的测点、一次元件和就地仪表的装设应由投标方提供，并应符合有关规程、规范和标准的规定，并经招标方确认。投标方也要提供试验所需的技术配合和人员配合。4.11性能验收试验结果的确认性能验收试验报告由测试单位编写，报告结论买卖双方均应承认。如双方对试验的结果有不一致意见，双方协商解决；如仍不能达成一致，则提交双方上级部门协商。进行性能验收试验时，一方接到另一方试验通知而不派人参加试验，则被视为对验收试验结果的同意。60 布袋除尘器技术规范书附件5技术服务和设计联络1.投标方的现场技术服务1.1投标方的现场服务人员的目的是使所供设备安全、正常投运。投标方要派合格的、能独立解决问题的现场服务人员。投标方提供的包括服务人天数的现场服务表应能满足工程需要。如果由于投标方的原因，下表中的人天数不能满足工程需要，招标方有权追加人天数，且发生的费用由投标方承担；如果由于招标方的原因，下表中的人天数不能满足工程需要，招标方要求追加人天数，且发生的费用由招标方承担。1.2投标方的服务人员的一切费用己包含在合同总价中，它包括诸如服务人员的工资及各种补助、交通费、通讯费、食宿费、医疗费、各种保险费、各种税费，等等。1.3现场服务人员的工作时间应服从现场要求。招标方不再因投标方的现场服务人员的加班和节假日而另付费用。1.4未经招标方同意，投标方不得随意更换现场服务人员。同时，投标方须及时更换招标方认为不合格的投标方的现场服务人员。1.5下述现场服务表中的天数均为现场服务人员人天数。现场服务计划表（格式）序号技术服务内容计划人月数派出人员构成职称人数备注1.6在下列情况下发生的服务人天数将不计入投标方的现场总服务人天数中：1）由于投标方原因不能履行服务人员职责和不具备服务人员条件资质的现场服务人员的天员；2）投标方为解决在设计、安装、调试、试运等阶段的自身技术、设备等方面出现的问题而增加的现场服务人天数；3）因其他投标方原因而增加的现场服务人员。1.7投标方的现场服务人员应具有下列资质：60 布袋除尘器技术规范书1）遵守中华人民共和国法律，遵守现场的各项规章和制度；2）有较强的责任感和事业心，按时到位：3）了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导；4）身体健康，适应现场工作的条件；服务人员情况表姓名性别年龄民族政治面貌学校和专业职务职称工作简历（包括参加了哪些工程的现场服务）单位评价（按资质4条逐条评价）单位(盖章)年月日（注：每人一表）1.8投标方的现场服务人员的职责1）现场服务人员的任务主要包括设备催交、货物的开箱检验、设备质量问题的处理、安装和调试、参加试运和性能验收试验；2）在安装和调试前，投标方技术服务人员应向招标方进行技术交底，讲解和示范将要进行的程序和方法。在设备安装前，投标方应向招标方60 布袋除尘器技术规范书提供设备安装和调试的重要工序和进度表，招标方技术人员要对此进行确认，否则投标方不能进行下一道工序。经招标方确认的工序不能因此而减轻投标方技术服务人员的任何责任，对安装和调试中出现的任何问题投标方仍要负全部责任；投标方提供的安装、调试重要工序表序号工序名称工序主要内容备注注：此表内容在合同执行期间提供。3）现场服务人员负责全权处理现场出现的一切技术和商务问题。如现场发生质量问题，投标方现场人员要在招标方规定的时间内处理解决。如投标方委托招标方进行处理，现场服务人员要出委托书并承担相应的经济责任。4）投标方对其现场服务人员的一切行为负全部责任；5）现场服务人员的正常来去和更换应事先与招标方协商。1.8招标方的义务招标方要配合投标方的现场服务人员的工作，并在生活、交通和通讯上提供方便。2.培训1）为使合同设备能正常安装、调试、运行、维护及检修，投标方有责任提供相应的技术培训。培训内容和时间应与工程进度相一致。2）培训计划和内容由投标方在投标文件中列出（格式）序号培训内容计划人月数培训教师构成地点备注职称人数3）培训的时间、人数、地点等具体内容由买卖双方商定。4）投标方为招标方的培训人员提供设备、场地、资料等培训条件，并提供食宿和交通方便。3.设计联络有关设计联络的计划、时间、地点和内容要求由买卖双方商定。设计联络计划表60 布袋除尘器技术规范书序号次数内容时间地点人数60 布袋除尘器技术规范书附件6分包与外购1投标方要按下列表格填写分包情况表，每项设备的候选分包厂家一般不小于3家，并报各分包厂家的简要资质情况，分包厂家的最终确定应由招标方确认。分包情况表序号设备/部组件型号单位数量产地厂家名称交货地点备注2投标方要按下列表格填写制造投标设备所需进口材料一览表。进口材料一览表序号名称规格单位数量重量产地制造厂商备注60 布袋除尘器技术规范书附件7大（部）件情况投标方应把大部件的情况详细予以说明（投标方填写）序号部件名称数量长×宽×高重量厂家名称货物发运地点运输方式备注包装未包装包装未包装投标方在投标文件中应详细列出单件设备运输重量超过30t，以及长度超过13m，宽度超过3.0m，高度超过3.0m的设备名称及件数（上述所列数据有一项不满足即应列出）。本工程设备按铁路运输要求，投标方设备的运输尺寸应控制在《铁路超限运输货物运输规则》规定的铁路运输超限界限的要求。当投标方设备的运输尺寸超出上述给定的铁路运输界限规定的界限要求时，投标方应承担由于采取必要措施进行运输而发生的费用。投标方应提供所有大件部件的实际尺寸草图和包装后的发货（车上）尺寸草图。60 布袋除尘器技术规范书附件8差异表投标人要将投标文件和技术规范书的差异之处汇集成表。技术部分和商务部分要单独列表。技术差异表序号技术规范书投标文件条目简要内容条目简要内容商务差异表序号技术规范书投标文件条目简要内容条目简要内容60'
