hjt75-2007 固定污染源烟气排放连续监测技术规范

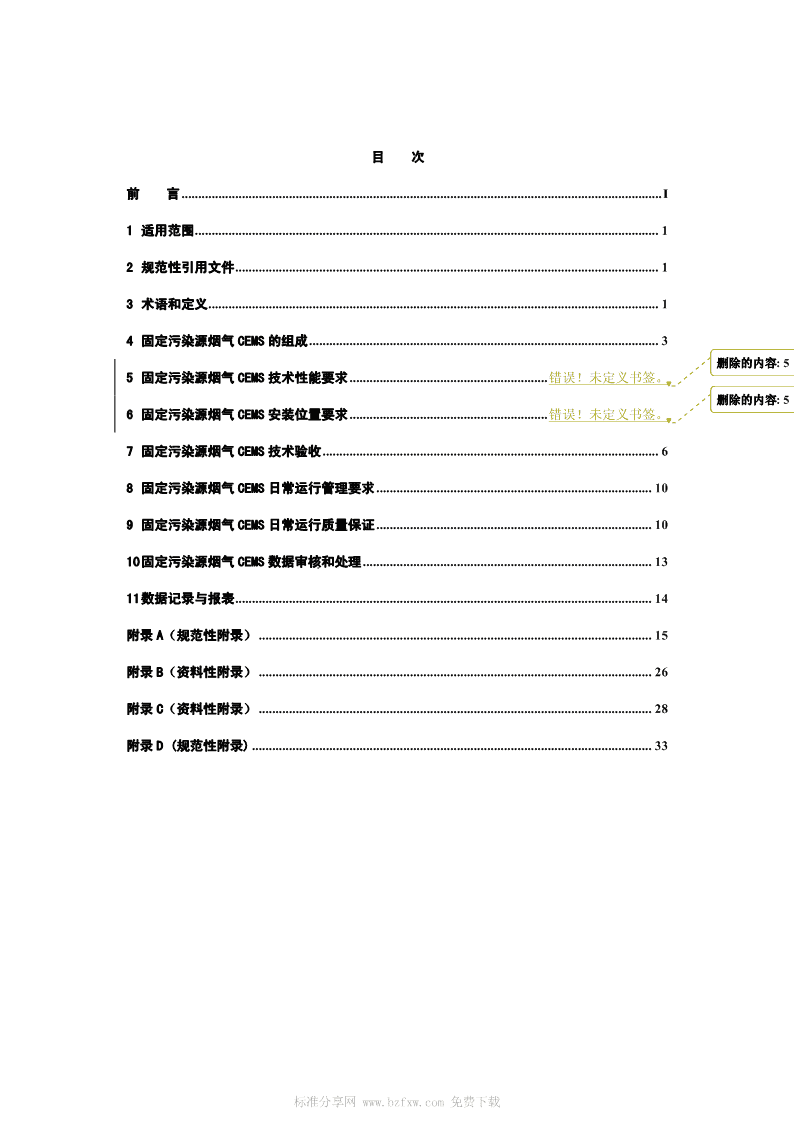

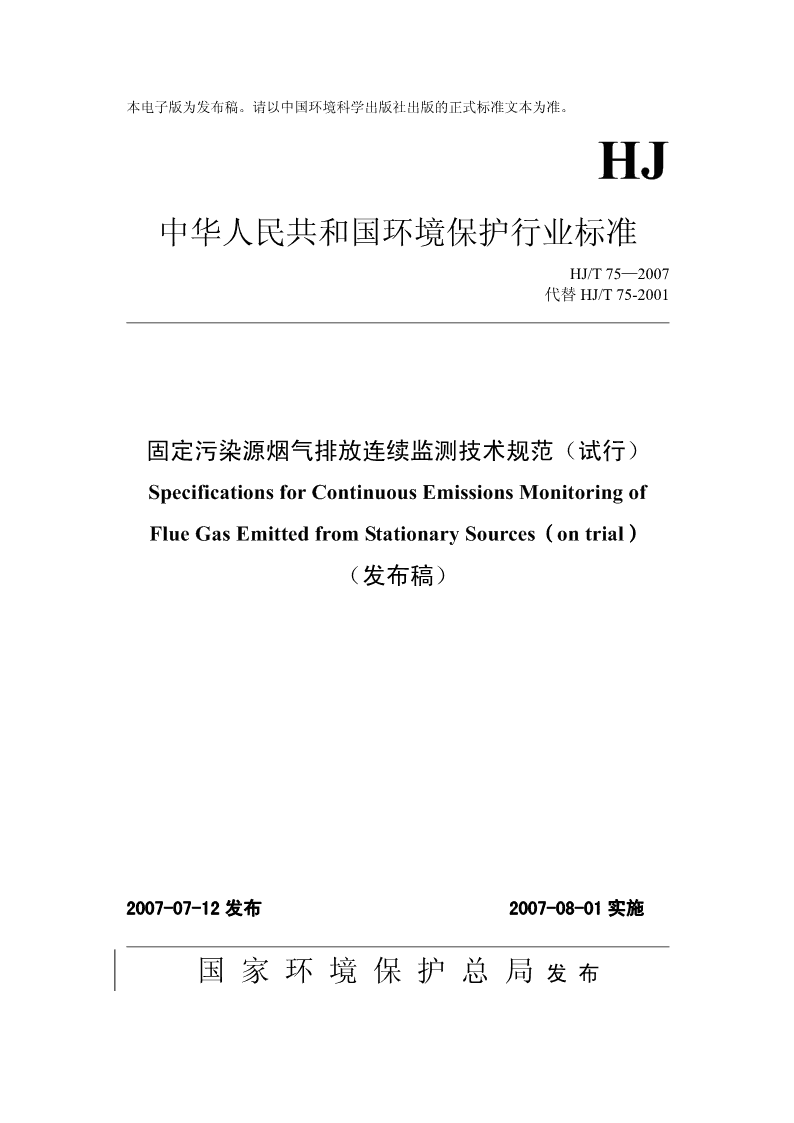

'本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。HJ中华人民共和国环境保护行业标准HJ/T75—2007代替HJ/T75-2001固定污染源烟气排放连续监测技术规范（试行）SpecificationsforContinuousEmissionsMonitoringofFlueGasEmittedfromStationarySources（ontrial）（发布稿）2007-07-12发布2007-08-01实施国家环境保护总局发布 目次前言...............................................................................................................................................I1适用范围..........................................................................................................................................12规范性引用文件..............................................................................................................................13术语和定义......................................................................................................................................14固定污染源烟气CEMS的组成........................................................................................................3删除的内容:55固定污染源烟气CEMS技术性能要求...........................................................错误！未定义书签。删除的内容:56固定污染源烟气CEMS安装位置要求...........................................................错误！未定义书签。7固定污染源烟气CEMS技术验收....................................................................................................68固定污染源烟气CEMS日常运行管理要求..................................................................................109固定污染源烟气CEMS日常运行质量保证..................................................................................1010固定污染源烟气CEMS数据审核和处理......................................................................................1311数据记录与报表............................................................................................................................14附录A（规范性附录）.....................................................................................................................15附录B（资料性附录）.....................................................................................................................26附录C（资料性附录）.....................................................................................................................28附录D(规范性附录).......................................................................................................................33标准分享网www.bzfxw.com免费下载 前言为贯彻《中华人民共和国大气污染防治法》，执行国家、地方大气污染物排放标准，实施大气固定污染源排放污染物总量控制，提高固定污染源烟气排放连续监测水平，特制定本标准。本标准规定了固定污染源烟气排放连续监测系统的安装、调试、联网、验收、运行维护、数据审核等技术要求。本标准对«火电厂烟气排放连续监测技术规范»（HJ/T75-2001）主要做了如下修改:扩大了原规范的适用范围，覆盖了工业固定污染源；细化了固定污染源烟气排放连续监测系统的安装位置要求以及经验收合格后的烟气排放连续监测系统数据传输到污染源自动监控网络后的数据审核和处理要求；规定了固定污染源烟气排放连续监测系统的运行管理和质量保证要求；简化了各种固定污染源烟气排放连续监测方法和监测仪器结构的介绍；补充了固定污染源烟气排放连续监测系统的调试检测和比对监测的方法、技术要求和相关记录表格。本标准为指导性标准。本标准由国家环境保护总局科技标准司提出。本标准起草单位：上海市环境监测中心、中国环境监测总站、中日友好环境保护中心。本标准由国家环境保护总局2007年07月12日批准。本标准自2007年08月1日起实施，自实施之日起代替«火电厂烟气排放连续监测技术规范»（HJ/T75-2001）。本标准由国家环境保护总局负责解释。I 1适用范围1.1本标准规定了固定污染源烟气排放连续监测系统（ContinuousEmissionsMonitoringSystems，以下简称CEMS）中的颗粒物CEMS、气态污染物（含SO2、NOx等）CEMS和有关排气参数（含氧量等）连续监测系统（ContinuousMonitoringSystems，以下简称CMS）的主要技术指标、检测项目、安装位置、调试检测方法、验收方法、日常运行管理、日常运行质量保证、数据审核和上报数据的格式。1.2本标准适用于以固体、液体为燃料或原料的火电厂锅炉、工业/民用锅炉以及工业炉窑等固定污染源的烟气CEMS。1.3生活垃圾焚烧炉、危险废物焚烧炉及以气体为燃料或原料的固定污染源烟气CEMS可参照本标准执行。2规范性引用文件本标准内容引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。GB/T16157固定污染源排气中颗粒物测定与气态污染物采样方法GB3095环境空气质量标准HJ/T193环境空气质量自动监测技术规范HJ/T212污染源在线自动监控（监测）系统数据传输标准HJ/T42固定污染源排气中氮氧化物的测定紫外分光光度法HJ/T43固定污染源排气中氮氧化物的测定盐酸萘乙二胺分光光度法HJ/T47烟气采样器技术条件HJ/T48烟尘采样器技术条件HJ/T56固定污染源排气中二氧化硫的测定碘量法HJ/T57固定污染源排气中二氧化硫的测定定电位电解法3术语和定义3.1烟气排放连续监测ContinuousEmissionMonitoring对固定污染源排放的污染物进行连续地、实时地跟踪测定；每个固定污染源的总测定小时数不得小于锅炉、炉窑总运行小时数的75%；每小时的测定时间不得低于45分钟。1标准分享网www.bzfxw.com免费下载 3.2固定污染源烟气CEMS的正常运行NormalOperationofCEMSofStationarySource符合本标准的技术指标要求，在规定有效期内的运行，但不包括检测器污染、仪器故障、系统校准、校验或系统未经定期校准、未经定期校验等期间的运行。3.3有效数据ValidData符合本标准的技术指标要求，经验收合格的烟气CEMS，在固定污染源排放烟气条件下，烟气CEMS正常运行所测得的数据。3.4有效小时均值ValidHourlyAverage整点1小时内不少于45分钟的有效数据的算术平均值。3.5有效日均值ValidDailyAverage1日内不少于锅炉、炉窑运行时间（按小时计）的75%的有效小时均值的算术平均值。3.6有效月均值ValidMonthlyAverage1月内不少于锅炉、炉窑运行时间（按小时计）的75%的有效小时均值的算术平均值。3.7参比方法ReferenceMethod国家或行业发布的标准方法。3.8校准Calibration用标准装置或标准物质对烟气CEMS进行校零/跨、线性误差和响应时间等的检测。3.9校验Checkout/Verification用参比方法在烟道内对烟气CEMS（含取样系统、分析系统）检测结果进行相对准确度、相关系数、置信区间、允许区间、相对误差、绝对误差等的比对检测。3.10调试检测Testing烟气CEMS安装、初调和至少正常连续运行168小时后，于技术验收前对烟气CEMS2 进行的校准和校验。3.11技术验收TechnicalCheckandAcceptance由有资质的第三方用参比方法对烟气CEMS检测结果进行相对准确度、相对误差、绝对误差的比对检测和联网验收。3.12比对监测ComparisionTesting用参比方法对日常运行的烟气CEMS技术性能指标进行不定期的抽检。3.13固定污染源烟气CEMS数据审核和处理固定污染源烟气CEMS数据审核和处理是指经验收合格后的烟气CEMS数据传输到固定污染源监控系统后，对数据的有效性进行判断并对缺失数据进行处理、对失控数据进行修约的规定。4固定污染源烟气CEMS的组成固定污染源烟气CEMS由颗粒物监测子系统、气态污染物监测子系统、烟气排放参数测量子系统、数据采集、传输与处理子系统等组成。通过采样和非采样方式，测定烟气中颗粒物浓度、气态污染物浓度，同时测量烟气温度、烟气压力、烟气流速或流量、烟气含湿量（或输入烟气含湿量）、烟气氧量（或二氧化碳含量）等参数；计算烟气中污染物浓度和排放量；显示和打印各种参数、图表并通过数据、图文传输系统传输至固定污染源监控系统。5固定污染源烟气CEMS技术性能要求固定污染源烟气CEMS技术性能参照HJ/T76-2007中第5章的技术要求规定，当本标准下文中的部分技术指标与HJ/T76-2007所规定的技术指标不同时，以本标准的规定为准。6.固定污染源烟气CEMS安装位置要求固定污染源烟气CEMS应安装在能准确可靠地连续监测固定污染源烟气排放状况的有代3标准分享网www.bzfxw.com免费下载 表性的位置上。数据采集处理系统颗粒物CEMS颗粒物测量仪校零、校跨数烟气参数测量子系统烟气温度变送器温度测量仪据烟气压力变送器压力测量仪采烟气流量变送器流量测量仪可输入含湿量集数烟气湿度变送器湿度测量仪据与处固含氧量变送器氧测量仪理定或与二氧化碳变送器二氧化碳测量仪控远污打印程染制通源气态污染物CEMS讯监显示完全抽取法系气态污染物采样器气态污染物分析仪系统控系零气、标准气体统统或烟气预处理装置气体控制器稀释抽取法气态污染物采样器气态污染物分析仪零气、标准气体稀释气体直接测量法气态污染物分析仪零气、标准气体或校准装置可输入大气压大气压力变送器大气压力测量仪表示任选一种气体参数测量仪和气态污染物CEMS图1烟气CEMS示意图4 6.1一般要求6.1.1位于固定污染源排放控制设备的下游；6.1.2不受环境光线和电磁辐射的影响；6.1.3烟道振动幅度尽可能小；6.1.4安装位置应避免烟气中水滴和水雾的干扰；6.1.5安装位置不漏风；6.1.6安装烟气CEMS的工作区域必须提供永久性的电源，以保障烟气CEMS的正常运行；6.1.7采样或监测平台易于人员到达，有足够的空间，便于日常维护和比对监测。当采样平台设置在离地面高度≥5米的位置时，应有通往平台的Z字梯/旋梯/升降梯；6.1.8为室外的烟气CEMS装置提供掩蔽所，以便在任何天气条件下不影响烟气CEMS的运行和不损害维修人员的健康，能够安全地进行维护。安装在高空位置的烟气CEMS要采取措施防止发生雷击事故，做好接地，以保证人身安全和仪器的运行安全。6.2具体要求6.2.1应优先选择在垂直管段和烟道负压区域。6.2.2测定位置应避开烟道弯头和断面急剧变化的部位。对于颗粒物CEMS，应设置在距弯头、阀门、变径管下游方向不小于4倍烟道直径，以及距上述部件上游方向不小于2倍烟道直径处；对于气态污染物CEMS，应设置在距弯头、阀门、变径管下游方向不小于2倍烟道直径，以及距上述部件上游方向不小于0.5倍烟道直径处。对矩形烟道，其当量直径D=2AB/(A+B)，式中A、B为边长。当安装位置不能满足上述要求时，应尽可能选择在气流稳定的断面，但安装位置前直管段的长度必须大于安装位置后直管段的长度。在烟气CEMS监测断面下游应预留参比方法采样孔，采样孔数目及采样平台等按GB/T16157«固定污染源排气中颗粒物测定与气态污染物采样方法»要求确定，以供参比方法测试使用。在互不影响测量的前提下，应尽可能靠近。6.2.3为了便于颗粒物和流速参比方法的校验和比对监测，烟气CEMS不宜安装在烟道内烟气流速小于5m/s的位置。6.2.4每台固定污染源排放设备应安装一套烟气CEMS。6.2.5若一个固定污染源排气先通过多个烟道后进入该固定污染源的总排气管时，应尽可能将烟气CEMS安装在该固定污染源的总排气管上，但要便于用参比方法校验颗粒物CEMS和烟气流速CMS。不得只在其中的一个烟道上安装一套烟气CEMS，将测定值的倍数作为整个源的排放结果，但允许在每个烟道上安装相同的烟气CEMS，测定值汇总后作为该源的排5标准分享网www.bzfxw.com免费下载 放结果。6.2.6火电厂湿法脱硫装置后未安装烟气GGH（气-气换热器）的烟道内，由于水份的干扰，颗粒物CEMS无法准确测定其浓度，颗粒物CEMS可安装在脱硫装置前的管段中，其实际排放浓度值的计算见本标准附录C.5。6.2.7固定污染源烟气净化设备设置有旁路烟道时，应在旁路烟道内安装烟气流量连续计量装置。6.2.8当烟气CEMS安装在矩形烟道时，若烟道截面的高度大于4米，则不宜在烟道顶层开设参比方法采样孔；若烟道截面的宽度大于4米，则应在烟道两侧开设参比方法采样孔，并设置多层采样平台。6.2.9点测量CEMS的测量点位应符合下列条件之一：a.颗粒物CEMS的测量点位离烟道壁的距离不小于烟道直径的30%，气态污染物CEMS、氧气CMS以及流速CMS的测量点位离烟道壁距离不小于1米；b.位于或接近烟道断面的矩心区。6.2.10线测量CEMS的测量点位应符合下列条件之一：a.颗粒物CEMS的测量点位所在区域离烟道壁的距离不小于烟道直径的30%，气态污染物CEMS、氧气CMS以及流速CMS的测量点位离烟道壁距离不小于1米；b.中心位于或接近烟道断面的矩心区；c.测量线长度大于或等于烟道断面直径或矩形烟道的边长。7固定污染源烟气CEMS技术验收固定污染源烟气CEMS技术验收由参比方法验收和联网验收两部分组成。7.1技术验收条件固定污染源烟气CEMS在完成安装、调试检测（见本标准附录A）并符合下列要求后，可组织实施技术验收工作。a.排污口安装的固定污染源烟气CEMS相关仪器（颗粒物、SO2、NOx、流速等）应具有国家环境保护总局环境监测仪器质量监督检验中心出具的适用性检测合格报告，型号与报告内容相符合。b.排污口安装的固定污染源烟气CEMS的安装位置及手工采样位置应符合本标准第6章的要求。c.数据采集和传输以及通信协议均应符合HJ/T212的要求，并提供一个月内数据采6 集和传输自检报告，报告应对数据传输标准的各项内容作出响应。d.根据本标准附录A的要求进行了72小时的调试检测，并提供调试检测合格报告。7.2参比方法验收内容7.2.1验收时间可采用事先通知的形式或不通知的抽检形式进行，现场验收应尽可能控制在1天内完成。7.2.2现场验收期间，生产设备应正常且稳定运行，可通过调节固定污染源烟气净化设备从而达到某一排放状况，该状况在测试期间应保持稳定。用参比方法进行验收时，颗粒物、流速、烟温至少获取5个该测试断面的平均值，气态污染物和氧量至少获取9个数据，并取测试平均值与同时段烟气CEMS的分钟平均值进行准确度计算。a.颗粒物相对误差计算：Rep%=(CCEMS-Ci)/Ci×100%……………（1）式中：Rep——颗粒物相对误差，%；3Ci——参比方法测定的颗粒物平均浓度，mg/m；3CCEMS——颗粒物CEMS与参比方法同时段测定的颗粒物平均浓度，mg/m。b.流速相对误差计算：Rev%=(VCMS-Vi)/Vi×100%…………（2）式中：Rev——流速相对误差，%；Vi——参比方法测定的测试断面的烟气平均流速，m/s（可与颗粒物测定同时进行）；VCMS——流速CMS与参比方法同时段测定的烟气平均流速，m/s。c.烟温绝对误差计算：△T=t2-t1…………………………（3）式中：△T——烟温绝对误差，℃；t1——参比方法测定的平均烟温，℃（可与颗粒物测定同时进行）；t2——烟温CMS与参比方法同时段测定的平均烟温，℃。d.气态污染物（含氧量）准确度计算：同本标准附录A公式（21）～公式（26）。7.2.3验收测试结果按附录D中的表D-5和表D-8表格形式记录。7标准分享网www.bzfxw.com免费下载 验收检测项目考核指标当参比方法测定烟气中颗粒物排放浓度：33≤50mg/m时，绝对误差不超过±15mg/m；颗粒物准确度＞50mg/m3～≤100mg/m3时，相对误差不超过±25%；33＞100mg/m～≤200mg/m时，相对误差不超过±20%；3＞200mg/m时，相对误差不超过±15%。当参比方法测定烟气中二氧化硫、氮氧化物排放浓度：≤20μmol/mol时，绝对误差不超过±6μmol/mol；＞20μmol/mol～≤250μmol/mol时，相对误差不超过±20%；气态污染物准确度＞250μmol/mol时，相对准确度≤15%。当参比方法测定烟气中其它气态污染物排放浓度：相对准确度≤15%。流速＞10m/s时，不超过±10%；流速相对误差流速≤10m/s时，不超过±12%。烟温绝对误差不超过±3℃氧量相对准确度≤15%7.3参比方法验收测试报告格式报告应包括以下信息（可参照附录D中的表D-9）：a.报告的标识-编号；b.检测日期和编制报告的日期；c.烟气CEMS标识-制造单位、型号和系列编号；d.安装烟气CEMS的企业名称和安装位置所在的相关污染源名称；e.参比方法引用的标准；f.所用可溯源到国家标准的标准气体；g.参比方法所用的主要设备，仪器等；h.检测结果和结论；i．测试单位j.备注（技术验收单位认为与评估烟气CEMS的性能相关的其它信息）。7.4参比方法验收技术指标要求8 7.5联网验收内容联网验收由通信及数据传输验收、现场数据比对验收和联网稳定性验收三部分组成。7.5.1通信及数据传输验收按照HJ/T212的规定检查通信协议的正确性。数据采集和处理子系统与固定污染源监控系统之间的通信应稳定，不出现经常性的通信连接中断、报文丢失、报文不完整等通信问题。为保证监测数据在公共数据网上传输的安全性，所采用的数据采集和处理子系统应进行加密传输。7.5.2现场数据比对验收数据采集和处理子系统稳定运行一个星期后，对数据进行抽样检查，并对比上位机接收到的数据和现场机存储的数据是否一致，检验数据传输的正确性7.5.3联网稳定性验收在连续一个月内，子系统能稳定运行，不出现除通信稳定性、通信协议正确性、数据传输正确性以外的其他联网问题。7.6联网验收技术指标要求验收检测项目考核指标1.现场机在线率为90％以上；2.正常情况下，掉线后，应在5分钟之内重新上线；通信稳定性3.单台数据采集传输仪每日掉线次数在5次以内；4.报文传输稳定性在99％以上，当出现报文错误或丢失时，启动纠错逻辑，要求数据采集传输仪重新发送报文。1.对所传输的数据应按照HJ/T212中规定的加密方法进行加密处数据传输安全性理传输，保证数据传输的安全性。2.服务器端对请求连接的客户端进行身份验证。通信协议正确性现场机和上位机的通信协议应符合HJ/T212中的规定，正确率100%系统稳定运行一星期后，对一星期的数据进行检查，对比接收的数数据传输正确性据和现场的数据完全一致，抽查数据正确率100%。系统稳定运行一个月，不出现除通信稳定性、通信协议正确性、数联网稳定性据传输正确性以外的其他联网问题。7.7验收结果符合本标准7.4和7.6验收技术指标要求的固定污染源烟气CEMS，可纳入固定污染源监控系统。9标准分享网www.bzfxw.com免费下载 8固定污染源烟气CEMS日常运行管理要求从事固定污染源烟气CEMS日常运行管理的单位和部门应根据该烟气CEMS使用说明书和本标准的要求编制仪器运行管理规程，以此确定系统运行操作人员和管理维护人员的工作职责，人员经培训合格后持证上岗。仪器运行管理规程应包括以下方面：8.1日常巡检日常巡检间隔不超过7天，巡检记录应包括检查项目、检查日期、被检项目的运行状态等内容，每次巡检应记录并归档。日常巡检规程应包括该系统的运行状况、烟气CEMS工作状况、系统辅助设备的运行状况、系统校准工作等必检项目和记录，以及仪器使用说明书中规定的其他检查项目和记录。8.2日常维护保养日常维护保养应根据烟气CEMS说明书的要求对保养内容、保养周期或耗材更换周期等作出明确规定，每次保养情况应记录并归档。每次进行备件或材料更换时，更换的备件或材料的品名、规格、数量等应记录并归档。如更换标准物质还需记录新标准物质的来源、有效期和浓度等信息。对日常巡检或维护保养中发现的故障或问题，系统管理维护人员应及时处理并记录。对于一些容易诊断的故障，如电磁阀控制失灵、泵膜裂损、气路堵塞、数据采集器死机、通讯和电源故障等，应在24小时内及时解决；对不易维修的仪器故障，若72小时内无法排除，应安装相应的备用仪器。备用仪器或主要关键部件（如光源、分析单元）经调换后应根据本标准中规定的方法对系统重新调试经检测合格后方可投入运行。8.3烟气CEMS的校准和校验烟气CEMS的校准和校验应根据本标准中规定的方法和第9章质量保证规定的周期制订系统的日常校准和校验操作规程，并对校准和校验应记录的内容作出明确的规定，校准和校验记录应及时归档。9固定污染源烟气CEMS日常运行质量保证固定污染源烟气CEMS日常运行质量保证是保障烟气CEMS正常稳定运行、持续提供有10 质量保证监测数据的必要手段。当烟气CEMS不能满足技术指标而失控时，应及时采取纠正措施，并应缩短下一次校准、维护和校验的间隔时间。不应采用与烟气CEMS测试原理相同的参比方法校验烟气CEMS。9.1定期校准固定污染源烟气CEMS运行过程中的定期校准应做到：a.具有自动校准功能的颗粒物CEMS和气态污染物CEMS每24小时至少自动校准一次仪器零点和跨度；具有自动校准功能的流速CMS每24小时至少自动校准一次仪器的零点或/和跨度；b.无自动校准功能的颗粒物CEMS每3个月至少用校准装置校准一次仪器的零点和跨度；c.直接测量法气态污染物CEMS每30天至少用校准装置通入零气和接近烟气中污染物浓度的标准气体校准一次仪器的零点和工作点；d.无自动校准功能的气态污染物CEMS每15天至少用零气和接近烟气中污染物浓度的标准气体或校准装置校准一次仪器零点和工作点；e.无自动校准功能的流速CMS每3个月至少校准一次仪器的零点或/和跨度；f.抽取式气态污染物CEMS每3个月至少进行一次全系统的校准，要求零气和标准气体与样品气体通过的路径（如采样探头、过滤器、洗涤器、调节器）一致，进行零点和跨度、线性误差和响应时间的检测。对直接测量法气态污染物CEMS用参比方法检测准确度是否符合本标准7.4的要求。9.2定期维护固定污染源烟气CEMS运行过程中的定期维护是日常巡检的一项重要工作，定期维护应做到：a.污染源停炉到开炉前应及时到现场清洁光学镜面；b.每30天至少清洗一次隔离烟气与光学探头的玻璃视窗，检查一次仪器光路的准直情况；对清吹空气保护装置进行一次维护，检查空气压缩机或鼓风机、软管、过滤器等部件；c.每3个月至少检查一次气态污染物CEMS的过滤器、采样探头和管路的结灰和冷凝水情况、气体冷却部件、转换器、泵膜老化状态；d.每3个月至少检查一次流速探头的积灰和腐蚀情况、反吹泵和管路的工作状态。11标准分享网www.bzfxw.com免费下载 9.3定期校验固定污染源烟气CEMS投入使用后，燃料、除尘效率的变化、水份的影响、安装点的振动等都会造成光路的偏移和干扰。定期校验应做到：a.每6个月至少做一次校验；校验用参比方法和CEMS同时段数据进行比对，按本标准7.2.2进行；b.当校验结果不符合本标准7.4的规定时，则应扩展为对颗粒物CEMS方法的相关系数的校正或/和评估气态污染物CEMS的相对准确度或/和流速CMS的速度场系数（或相关性）的校正，直到烟气CEMS达到本标准7.4要求，所取样品数不少于9对，方法见本标准附录A。9.4烟气CEMS失控数据的判别烟气CEMS在定期校准、校验期间数据失控的判别标准见下表。烟气CEMS失控数据的判别校准校准样品数执行项目CEMS类型水平技术指标要求失控指标功能周期（对）者零点漂移不超过±2.0%F.S.超过±8.0%F.S.自动24h跨度漂移不超过±2.0%F.S.超过±8.0%F.S.颗粒物CEMS零点漂移不超过±2.0%F.S.超过±8.0%F.S.手动90d跨度漂移不超过±2.0%F.S.超过±8.0%F.S.抽取测量/零点漂移不超过±2.5%F.S.超过±5.0%F.S.自动24h——气态直接测量跨度漂移不超过±2.5%F.S.超过±10.0.%F.S.污染零点漂移不超过±2.5%F.S.超过±5.0%F.S.抽取测量手动15d定期物跨度漂移不超过±2.5%F.S.超过±10.0.%F.S.校准CEMS零点漂移不超过±2.5%F.S.超过±5.0%F.S.用户直接测量手动30d或跨度漂移不超过±2.5%F.S.超过±10.0%F.S./和运不超过±3.0%F.S.超过±8.0%F.S.或营者自动24h零点漂移或绝对误差不超过绝对误差超过±——±0.9m/s1.8m/s流速CMS不超过±3.0%F.S.超过±8.0%F.S.或手动90d零点漂移或绝对误差不超过绝对误差超过±——±0.9m/s1.8m/s颗粒物CEMS满足本标准7.4至少3定期至少不满足前列技术指气态污染物CEMS准确度满足本标准7.4至少9校验180d标要求流速CMS满足本标准7.4至少3注：F.S.为仪器的满量程值。当发现任一参数数据失控时，应及时采取纠正措施直至满足技术指标要求为止，记录失控时段（即从发现失控数据起到满足技术指标要求后止的时间段）及失控参数，并按本标准10.5表2进行数据修约。12 9.5比对监测当地环境保护技术主管部门按本标准7.2每年不定期地对烟气CEMS技术性能指标至少进行一次比对监测，但监测样品数量可相应减少，监测颗粒物、流速、烟温等样品数量至少3对（指代表整个烟道断面的平均值），抽检气态污染物样品数量至少6对，抽检结果应符合本标准7.4。10固定污染源烟气CEMS数据审核和处理10.1数据审核10.1.1烟气CEMS故障期间、维修期间、失控时段、参比方法替代时段、以及有计划（质量保证/质量控制）地维护保养、校准、校验等时间段均为烟气CEMS缺失数据时间段。其中失控时段的数据处理应按本标准10.5表2进行数据修约。10.1.2固定污染源启、停运（大修、中修、小修等）以及闷炉等时间段均为烟气CEMS无效数据时间段。10.1.3烟气CEMS有效数据捕集率每季度应达到75%。每季度有效数据捕集率%=（该季度小时数-缺失数据小时数-无效数据小时数）/（该季度小时数-无效数据小时数）。10.2缺失数据的处理10.2.1任一参数的烟气CEMS数据缺失在24小时以内（含24小时），缺失数据按该参数缺失前1小时的有效小时均值和恢复后1小时的有效小时均值的算术平均值进行补遗，见表1。10.2.2颗粒物CEMS、气态污染物CEMS数据缺失超过24小时时，缺失的小时排放量按该参数缺失前720有效小时均值中最大小时排放量进行补遗，其浓度值不需补遗。10.2.3除颗粒物、气态污染物以外的其它参数的烟气CMS数据缺失超过24小时时，缺失数据按该参数缺失前720有效小时均值的算术平均值进行补遗。表1缺失数据的处理方法中断时间N处理方法缺失参数（h）方法选取值中断前一小时和中断后一小时N≤24所有参数算术平均值的有效小时均值13标准分享网www.bzfxw.com免费下载 颗粒物、气态污染物排放量最大值N>24中断前720有效小时均值氧量和其它参数算术平均值10.3比对监测时数据的处理当地环境保护技术主管部门用参比方法进行比对监测时，当烟气CEMS数据与参比方法监测数据不符合本标准7.4时，以参比方法监测数据为准进行替代，直至烟气CEMS数据调试到符合本标准7.4时为止。10.4烟气CEMS维修时数据的处理烟气CEMS因发生故障需停机进行维修时，其维修期间的数据替代按本标准10.2处理；亦可以用符合本标准7.4的备用烟气CEMS所测得的数据替代或用参比方法监测的数据替代。10.5失控数据的修约表2失控数据的修约方法失控时间修约方法失控参数段N（h）方法选取值前一次校准/校验后第一个小时和本N≤24所有参数算术平均值次校准/校验后第一个小时的有效小时均值颗粒物、气态污染物排放量最大值前一次校准/校验前720有效小时均N>24氧量和其它参数算术平均值值11数据记录与报表11.1记录按本标准附录D的表格形式记录监测结果。11.2报表按本标准附录D（表D-10、表D-11、表D-12、表D-13）的表格形式定期将烟气CEMS监测数据上报，报表中应给出最大值、最小值、平均值、排放累计量以及参与统计的样本数。14 附录A（规范性附录）固定污染源烟气CEMS主要技术指标调试检测方法固定污染源烟气CEMS在现场安装运行以后，在接受验收前，应进行技术性能指标的调试，该调试可由①烟气CEMS的制造者、供应者；②用户；③受委托的有检测能力的部门承担。调试检测方法按下面要求进行：A.1一般要求A.1.1现场完成烟气CEMS安装、初调后，烟气CEMS连续运行时间应不少于168小时。A.1.2烟气CEMS连续运行168小时后，可进入调试检测阶段，调试检测周期为72小时，在调试检测期间，不允许计划外的检修和调节仪器。A.1.3如果因烟气CEMS故障、固定污染源故障、断电等原因造成调试检测中断，在上述因素恢复正常后，应重新开始进行为期72小时的调试检测。A.1.4对于完全抽取式和稀释抽取式气态污染物CEMS，当进行零点和跨度校准、线性误差和响应时间的检测时，要求零气和标准气体与样品气体通过的路径（如：采样探头、过滤器、洗涤器、调节器）一致。A.1.5调试检测后应编制调试检测报告。A.2零点漂移、跨度漂移技术指标的调试检测A.2.1颗粒物CEMS零点漂移、跨度漂移技术指标的调试检测在检测期间开始时，人工或自动校准仪器零点和跨度，记录最初的模拟零点和跨度读数。每隔24小时测定（人工或自动）和记录一次零点、跨度读数，随后校准仪器零点和跨度。连续操作3天,按（1）～（4）式计算零点漂移、跨度漂移。a.零点漂移：ΔZ=Zi-Z0………………………………（1）Zd=ΔZmax/R×100%………………………（2）式中：Z0——零点读数初始值；Zi——第i次零点读数值；Zd——零点漂移；ΔZ——零点漂移绝对误差；ΔZmax——零点漂移绝对误差最大值；15标准分享网www.bzfxw.com免费下载 R——仪器满量程值。b.跨度漂移：ΔS=Si-S0………………………………（3）Sd=ΔSmax/R×100%………………………（4）式中：S0——跨度读数初始值；Si——第i次跨度读数；Sd——跨度漂移；ΔS——跨度漂移绝对误差；ΔSmax——跨度漂移绝对误差最大值。颗粒物CEMS零点和跨度漂移检测结果按本标准附录D表D-1的表格形式记录。A.2.2气态污染物CEMS零点漂移、跨度漂移技术指标的调试检测a.零点漂移：仪器通入零气（经过滤的不含颗粒物、待测气体的清洁干空气或高纯氮气），校准仪器至零点，记录Z0。24小时后，再通入零气，待读数稳定后记录零点读数Zi，按调零键，仪器调零。连续操作3天，按式（1）和(2)计算零点漂移Zd。b.跨度漂移：仪器通入50～100%满量程标准气体，校准仪器至该标准气体的浓度值S0。24小时后，再通入同一标准气体，待读数稳定后记录标准气体读数Si，按校准键，校准仪器。连续操作3天，按式（3）和(4)计算跨度漂移Sd。气态污染物CEMS零点和跨度漂移检测结果按本标准附录D表D-3的表格形式记录。A.3颗粒物CEMS相关校准技术指标的调试检测A.3.1检测期间，通过调节颗粒物控制装置，使颗粒物CEMS在高、中、低不同排放浓度条件下进行测试。每个排放浓度至少有5个参比数据。A.3.2参比方法与颗粒物CEMS监测同时段进行，颗粒物CEMS每分钟记录一次仪表显示值，取与参比方法同时段显示值的平均值与参比方法测定的断面浓度平均值组成一个数据对，至少获得15个有效数据对。但应报告所有的数据，包括舍去的数据对。A.3.3将由参比方法测定的标准状态下颗粒物断面浓度平均值转换为实际烟气状况下颗粒物断面浓度平均值。273BP+asYY=×××−(1X)……(5)ssw273+t10132516 式中：3Y——实际烟气状况下颗粒物断面浓度平均值，mg/m；3Ys——标准状态下颗粒物断面浓度平均值，mg/m；t——测定断面平均烟温，℃；Ba——测定期间的大气压，PaPs——测定断面烟气静压，Pa；Xsw——测定断面烟气平均含湿量，%。A.3.4以颗粒物CEMS显示值为横坐标（X），参比方法测定的已转换为实际烟气状况下的颗粒物断面浓度为纵坐标（Y），由最小二乘法建立两变量之间的关系。一元线性回归方程：∧=+bbX……………………………(6)Y01式中：∧Y3——预测颗粒物浓度，mg/m；b0——线性相关校准曲线截距，计算见式（7）；b1——线性相关校准曲线斜率，计算见式（9）；X——颗粒物CEMS显示值，无量纲。截距计算公式：b=Y−bX……………………………（7）01式中：X——颗粒物CEMS显示值的平均值，计算见式（8）；3Y——实际烟气状况下参比方法颗粒物断面浓度平均值，mg/m，计算见式（8）。nn11X=∑XiY=∑Yi…………………………（8）ni=1ni=1式中：Xi——第i个数据，颗粒物CEMS的显示值，无量纲；3Yi——第i个数据，实际烟气状况下参比方法颗粒物断面浓度值，mg/m；n——数据对数目。斜率计算公式：17标准分享网www.bzfxw.com免费下载 Sxyb=……………………………………（9）1Sxx式中：n2nSxx=∑(Xi−X)Sxy=∑(Xi−X)(Yi−Y)…………（10）i=1i=1A.3.5置信区间的计算，见公式（11），颗粒物CEMS测定的一批显示值，要求有95%的把握认为此批显示值的每一个值均应落在由距上述校准曲线为该排放源排放限值的±15%的两条直线组成的区间内。1CI=tS……………………（11）df,1−a/2En式中：CI——在平均值X处的95%置信区间半宽；tdf,1-α/2——对于df=n-2见表A-1中提供的student统计t值；SE——相关校准曲线的分散性或偏差性(回归线精密度)，计算见式（12）：n∧12SYEi=−n∑()Yi………………（12）−2i=1在平均值X处，作为排放限值百分比的置信区间半宽计算见式（13）：CICI%=×100%……………………（13）EL式中：EL——转换为实际烟气状况下的颗粒物排放限值，计算见式（14）。273BP+21%−OasEL=×EL××−×(1X)…（14）ssw273+tO10132521%−s式中：3ELs——该污染源的排放标准（国标或地标），mg/m；Os——排放标准中所确定的氧量，%；O——测定烟道中的实际氧量，%。A.3.6允许区间的计算，见式（15），颗粒物CEMS测定的一批显示值，要求有95%的把握认为该批数据中有75%的数据应落在由距上述校准曲线为该排放源限值的±30%的两条直线组成的区间内。TI=ktSE……………………………………（15）18 式中：TI——在平均值X处允许区间半宽；kt——计算见式（16）；SE——计算见式（12）。kuVtd=n"f…………………………………（16）式中：u"——由表A-1提供，75%允许因子（在平均值X处，n′=n）；nV——对于df=n-2见表A-1。df在平均值X处，作为排放限值百分比的允许区间半宽计算见式（17）：TITI%=×100%………………………（17）ELA.3.7线性相关系数计算见式（18）：Sxyr=……………………………（18）SSxxyy式中：r——线性相关系数；Syy——计算见式(19)：n2SYyy=−∑()iY…………………………(19)i=1当一元线性回归方程无法满足相关系数的指标要求时，可选用其他校验方法（如多元线性方程式、对数指数方程式、幂指数方程式、K系数等）进行调试。参比方法校准颗粒物CEMS的一元线性回归方程原始记录表见本标准附录D表D-2。表A-1计算置信区间和允许区间参数表＇ftfvfnun＇（75）72.3561.797271.23382.3061.711081.23392.2621.645291.214102.2281.5931101.208112.2011.5506111.203122.1791.5153121.19919标准分享网www.bzfxw.com免费下载 132.1601.4854131.195142.1451.4597141.192152.1311.4373151.189162.1201.4176161.187172.1101.4001171.185182.1011.3845181.183192.0931.3704191.181202.0861.3576201.179212.0801.3460211.178222.0741.3353221.177232.0691.3255231.175242.0641.3165241.174252.0601.3081251.173302.0421.2737301.170352.0301.2482351.167402.0211.2284401.165452.0141.2125451.163502.0091.1993501.162注：f=n-1A.3.8校验颗粒物CEMS将建立的手工采样参比方法测定结果与颗粒物CEMS测定的专一经验式的斜率和截距输入到烟气CEMS的数据采集处理系统，将颗粒物CEMS的测定显示值校验到与手工采样参3比方法一致的颗粒物浓度（mg/m）。手工采样断面排气流速应≥5m/s，当不能满足要求时：a.在2.5～5m/s之间时，取实测平均流速计算采样流量进行恒流采样，校验方法仍采用一元线性回归方程；b.低于2.5m/s时，取2.5m/s流速计算采样流量进行恒流采样。至少取9个有效数据对计算k系数，即手工方法平均值/CMES显示值平均值，然后将k系数输入到CEMS的数据采集处理系统，校验后的颗粒物浓度=k·CEMS颗粒物显示值；c.当无法调节颗粒物控制装置或燃烧清洁能源时，亦可采用K系数的方法。A.4气态污染物(含氧量)CEMS线性误差、响应时间技术指标的调试检测A.4.1气态污染物CEMS线性误差技术指标的调试检测a.仪器通入零气，调节仪器零点。b.通入中浓度标准气体（50%～60%的满量程值），调整仪器显示浓度值与标准气体浓度值一致。c.仪器经上述校准后，交替通入零气和高（80%～100%的满量程值）、中、低（20%～30%的满量程值）浓度标准气体，待显示浓度值稳定后读取测定结果。重复测定3次，取平均20 值。按式（20）计算线性误差：CC−disiL=×100%…………………（20）eiCsi式中：Lei——标准气体的线性误差；C——标准气体测定浓度平均值；diCsi——标准气体浓度值；i——第i种浓度的标准气体。线性误差检测结果按本标准附录D表D-4的表格形式记录。A.4.2气态污染物CEMS响应时间技术指标的调试检测在线性误差检测通入中浓度标准气体时，用秒表记录显示值从瞬时变化至达到90%标准浓度的时间，取平均值作为响应时间。响应时间检测结果按本标准附录D表D-4的表格形式记录。A.5气态污染物（含氧量）CEMS准确度技术指标的调试检测A.5.1气态污染物（含氧量）CEMS与参比方法同步测定，由数据采集器每分钟记录1个累积平均值，连续记录至参比方法测试结束，取与参比方法同时段的平均值。A.5.2取参比方法与CEMS同时段测定值组成一个数据对，每天至少取9对有效数据用于相对准确度计算，但应报告所有的数据，包括舍去的数据对，连续进行3天。式中：dc+cRA=×100%LLLLLLLLLL（21）RMRA——相对准确度；1nRM=∑RMiLLLLLLLLLLL（22）ni=1式中：n——数据对的个数；RMi——第i个数据对中的参比方法测定值。1ndd=∑iLLLLLLLLLLLL（23）ni=121dR=−MCEMSLLLLLLLLL（24）iii标准分享网www.bzfxw.com免费下载 式中：di——每个数据对之差；CEMSi——第i个数据对中的CEMS测定值。[注：在计算数据对差的和时，保留差值的正、负号]Sdcc=±tLLLLLLLLLL（）25f⋅0.95n其中置信系数（cc）由t值表查得的统计值和数据对差的标准偏差表示：t值表（95%置信水平）56789101112131415162.5712.4472.3652.3062.2622.2282.2011.1792.1602.1452.1312.120tf.0.95——由t表查得，f=n-1；2n∑()ddi−i=1S=LLLLLLLLLL（26）dn−1式中：Sd—参比方法与CEMS测定值数据对的差的标准偏差。参比方法评估气态污染物CEMS准确度结果按本标准附录D表D-5的表格形式记录。A.5.3校准气态污染物CEMS气态污染物CEMS相对准确度达不到技术指标的要求时，将偏差调节系数输入CEMS的数据采集处理系统，按式（27）和式（28）对CEMS测定数据进行调节，经调节仍不能达到要求时，应选择有代表性的位置安装气态污染物CEMS，重新进行检测。CEMSadi=CEMSi×Eac………………………（27）式中：CEMSadi—CEMS在i时间调节后的数据；CEMSi—CEMS在i时间测得的数据；Eac—偏差调节系数。1+dE=……………………………（28）acCEMSi式中：d—公式（23）和（24）计算的数据对差的平均值；22 CEMS—第i个数据对中的CEMS测定数据的平均值。iA.6流速CMS速度场系数技术指标的调试检测由参比方法测定断面烟气平均流速和同时段流速CMS测定断面某一固定点或测定线上的烟气平均流速，按式（29）计算速度场系数：FVssK=×…………………………（29）VFpVp式中：Kv——速度场系数；2Fs——参比方法测定断面面积，m；2Fp——固定点或测定线所在测定断面的面积，m；Vs——参比方法测定断面的平均流速，m/s；Vp——流速CMS在固定点或测定线所在断面的测定流速，m/s。A.7流速CMS速度场系数精密度技术指标的调试检测A.7.1每天至少获得3个有效速度场系数，计算速度场系数日平均值。但应报告所有的数据，包括舍去的数据。至少连续获得3天的日平均值，并按式（30）——（31）计算速度场系数精密度：SCV%=×100%……………………（30）Kvn2∑(Kvi−Kv)i=1S=……………………（31）n−1式中：CV——速度场系数精密度（相对标准偏差），%；S——速度场系数的标准偏差；K——速度场系数日平均值的平均值；vK—速度场系数日平均值；vin——日平均速度场系数的个数。流速CMS速度场系数精密度检测结果按本标准附录D表D-6的表格形式记录。A.7.2当速度场系数精密度不满足技术指标要求时，可进行手工采样参比方法与流速23标准分享网www.bzfxw.com免费下载 CMS的相关系数的校准。通过调节三个不同的工况流速，每个工况流速至少建立3个有效数据对，以流速CMS数据为X轴，参比方法数据为Y轴，建立一元线性回归方程。并把斜率和截距输入到CEMS的数据采集处理系统，将流速CMS测试的数据校准到手工采样参比方法所测定的流速值。回归方程计算方法见本标准附录A第A.3.4及A.3.7，校准曲线按本标准附录D表D-7的表格形式记录。A.8固定污染源烟气CEMS调试检测技术指标要求调试检测项目考核指标零点漂移不超过±2.0%F.S.跨度漂移不超过±2.0%F.S.≥0.853相关系数当参比方法测定颗粒物平均浓度≤50mg/m时,颗粒物≥0.70CI%≤15%（该污染源的排放限值）（置信区间半宽）TI%≤30%（该污染源的排放限值）（允许区间半宽）零点漂移不超过±2.5%F.S.跨度漂移不超过±2.5%F.S.线性误差不超过±5%响应时间≤200s当参比方法测定烟气中二氧化硫、氮氧化物排放浓度：≤20μmol/mol时，绝对误差不超过±6μmol/mol；＞20μmol/mol～≤250μmol/mol时，相对误差不超过气态污染物±20%；＞250μmol/mol时，相对准确度≤15%。准确度当参比方法测定烟气中其它气态污染物排放浓度：相对准确度≤15%。24 当流速＞10m/s时，≤5%；速度场系数精密度当流速≤10m/s时，≤8%。流速或相关系数≥9个数据对时，相关系数≥0.90。氧量相对准确度≤15%注：F.S.为仪器的满量程值。25标准分享网www.bzfxw.com免费下载 附录B（资料性附录）烟气CEMS技术指标调试检测结果分析和处理方法当固定污染源烟气CEMS技术指标调试检测结果不满足本标准附录A.8技术指标要求时，可参照下表进行结果分析和处理。表B-1颗粒物CEMS技术指标调试检测结果分析和处理方法测试指标测试结果原因分析处理方法1.安装位置的环境条件，例如：强烈振动、零点超过±2%F.S.电磁干扰、系统密封缺陷使雨、雪水侵入等；1.重新选择符合要求2.校准器件缺陷、复位重复差、被污染，系的安装位置；2.根据漂移统设计缺陷；3.仪器供电系统缺陷，光源发查找的原因重新设光不稳定等；4.计算错误。跨度超过±2%F.S.计；3.重新计算1.颗粒物CEMS：(1)安装位置的代表性；(2)＜0.85光路的准直；(3)光学镜片的污染和清洁等；2.调试时的参比方法是否将手工方法测得的＜0.70相关系数烟道断面颗粒物平均浓度与颗粒物CEMS测（参比方法测定得的点的平均浓度进行比较？3.数据量和数颗粒物平均浓度3据分布：数据量是否足够？数据是否分布在逐一分析原因，采取≤50mg/m）颗粒物CEMS测量范围上限的20%~80%之间？相应的对策和措施。CI%＞15%（该污染源4.颗粒物的颜色变化大，烟气中含有水雾和（置信区间半宽）的排放限值）水滴等；5.颗粒物CEMS设计缺陷。TI%＞30%（该污染源（允许区间半宽）的排放限值）表B-2气态污染物CEMS技术指标调试检测结果分析和处理方法测试指标测试结果原因分析处理方法1.安装位置的环境条件，例如：强烈振动、1.重新选择符合要求的安装位超过±零点电磁干扰、系统密封缺陷使雨、雪水侵入等；置；2.选用合格的零点气体和2.5%F.S.2.供零点气体和校准气体的流量和气体的质校准气体；3.待仪器读数稳定漂移量是否符合要求；3.供气系统是否泄漏；4.后再读取和/或记录数据；4更超过±管路吸附；5.仪器供电系统缺陷；6.计算错换泄漏管路；5.根据查找的原跨度2.5%F.S.误。因重新设计；6.重新计算。1.更换滤料；2.更换管路；3.1.滤料被堵塞；2.仪器内部管路泄漏；3.拧紧管接头，更换控制阀；4.响应时间＞200s控制阀损坏；4.仪器光学镜片被污染；5.仪清洁光学镜片或检测器系统；器检测器系统被污染；6.系统设计缺陷。5.重新设计。1.仪器性能是否过关；2.调试方法是否准确；3.校准气体质量，例如：校准气体质量不能溯源到国家级标准气体，超过标准气体的使逐一分析原因，采取相应的措线性误差超过±5%用期限，校准气体的稳定性差，现场调试检施。测与仪器出厂前调试仪器的校准气体品质不一致；4.管路吸附；5.管路泄漏；6.供气流量、压力不稳定等。26 1.避开污染物浓度剧烈变化的1.点位的代表性；2.两种方法测定点位的一测定点位；2.两种方法测定点致性；3.两种方法测定时获取数据的同步性；位尽可能接近；3.扣除烟气样4.校准CEMS气体和参比方法的校准气体的相对品通过管路到达检测器的时＞15%一致性；5.采样时间等；6.管路不加热并有准确度间；4.用同一标准气体校准冷凝水，管路漏气，抽气量不足，气体稀释CEMS和参比方法；5.足够的采比不稳定等；7.参比方法使用仪器质量有问样时间；6用质量好的参比仪器题等。等；7.采取相应的措施。表B-3流速CEMS技术指标调试检测结果分析和处理方法测试指标测试结果原因分析处理方法1.安装位置的代表性差，例如：两股气流交汇处，存逐一分析速度场系数流速＞10m/s，＞5%在涡流、旋流等；2.安装地点强烈振动；3.气流不稳原因，采取精密度流速≤10m/s，＞8%定，变化大；4.安装不正确，例如：流速CMS正对气相应的措流的S皮托管与气流的方向不垂直，紧固法兰松动；施(如可安5.流速CMS探头被污染或腐蚀；6.烟气流速低，仪器装多点流≥9个数据对时相关系数灵敏度不能满足测定的要求；7.参比方法布设测点的速CMS等)。相关系数＜0.90点位和数量以及用参比方法比对时存在操作不当等。27标准分享网www.bzfxw.com免费下载 附录C（资料性附录）C.1烟气流速和流量的计算C.1.1烟气流速的计算·皮托管法、热平衡法、超声波法（安装在矩形烟道）、靶式流量计法按式（1）～（2）计算烟道断面平均流速：VKV=×LLLLLLLLLLLLL（1）svp式中：Kv—速度场系数；VmP—测定断面某一固定点或测定线上的湿排气平均流速，/s；Vms—测定断面的湿排气平均流速，/s。·超声波测速法（安装在圆形烟道）按式（2）计算烟道断面平均流速：L11V=(−)…………………（2）s2cosαttAB式中：L—安装在烟道上两侧A（接收/发射器）与B（接受/发射器）间的距离（扣除烟道壁厚），m；α——烟道中心线与AB间的距离L的夹角；tA—声脉冲从A传到B的时间（顺气流方向），s；tB—声脉冲从B传到A的时间（逆气流方向），s。C.1.2烟气流量的计算·实际工况下的湿烟气流量Qs按式（3）计算：Q=×3600FV×LLLLLLLLLL（3）ss式中：3Qs—实际工况下湿烟气流量，m/h；2F—测定断面的面积，m。·标准状态下干烟气流量Qsn按式（4）计算：273BPas+QQsn=×s××−(1Xsw)LLLL（4）273+ts10132528 式中：3Qsn—标准状态下干烟气流量，m/h；Ba—大气压力，Pa；Ps—烟气静压，Pa；ts—烟温，℃；Xsw—烟气中含湿量，%。C.2颗粒物或气态污染物浓度和排放率计算C.2.1颗粒物或气态污染物排放浓度按式（5）计算：Cbxa′=+LLLLLLLLLLLLLLLL（5）式中：3C’—标准状态下干烟气中颗粒物或气态污染物浓度，mg/m，（当气态污染物CEMS符合相对准确度要求时，C’=x）x—CEMS显示值；b—回归方程斜率；3a—回归方程截距，mg/m。3当气态污染物显示浓度单位为μmol/mol时，SO2、NO和NO2换算为标准状态下mg/m的换算系数：3SO2：1μmol/mol=64/22.4mg/m3NO：1μmol/mol=30/22.4mg/m3NO2：1μmol/mol=46/22.4mg/mC.2.2颗粒物或气态污染物折算排放浓度按式（6）计算：α′CC=×′LLLLLLLLLLLLLLLL（6）α式中：C3—折算成过量空气系数为α时的颗粒物或气态污染物排放浓度，mg/m；C"3—标准状态下颗粒物或气态污染物实测平均浓度，mg/m；α’—在测点实测的过量空气系数；α—有关排放标准中规定的过量空气系数。过量空气系数按式（7）计算：29标准分享网www.bzfxw.com免费下载 21α=LLLLLLLLLLLL（7）21−Xo2式中：Xo2——烟气中氧的体积百分数，%。C.2.3颗粒物或气态污染物排放率按式（8）计算：−6GCQ=××′sn10LLLLLLLLLLLL（8）式中：G—颗粒物或气态污染物排放率，kg/h；3Qsn—标准状态下干排烟气量，m/h。C.3颗粒物或气态污染物累积排放量计算烟尘或气态污染物的累积排放量按下列公式（9）～（11）计算：24−3Gd=∑Ghi×10………………………（9）i=131Gm=∑Gdi……………………………（10）i=1365"Gy=∑Gdi………………………………（11）i=1式中：Gd——烟尘或气态污染物日排放量，t/d；Ghi——该天中第i小时烟尘或气态污染物排放量，kg/h；Gm——烟尘或气态污染物月排放量，t/m；Gdi——该月中第i天的烟尘或气态污染物排放量，t/d；.Gy——烟尘或气态污染物年排放量，t/a；Gdi’——该年中第i天烟尘或气态污染物日排放量，t/d。C.4烟气中氧量、CO2的测定和计算由烟气CEMS配置的氧CMS连续测定烟气中的氧量。按式（12）计算烟气中的CO2含量：30 ⎛⎞O2CO=−CO⎜⎟12LLLLLLL（1）22max20.9100⎝⎠式中：CO2max—燃料燃烧产生的最大CO2体积百分比，Vol%；由CO2max近似值下表B-1查得。表C-1CO2max近似值表燃料液化湿性干性城市烟煤贫煤无烟煤燃料油石油气类型石油气天然气天然气煤气CO2max18.4-18.718.9-19.319.3-20.215.0-16.011.2-11.413.8-15.110.611.510.0（%）C.5火电厂湿法脱硫装置未安装GGH（气-气换热器）时颗粒物浓度的测定和计算火电厂湿法脱硫装置后未安装烟气GGH的烟道内，由于水份的干扰，颗粒物CEMS无法准确测定其浓度，颗粒物CEMS可安装在脱硫装置前的管段中，通过用参比方法同步测定湿法脱硫装置进、出口的颗粒物排放量并按式（13）计算出其颗粒物排放浓度系数，其实际排放浓度值按式（14）计算：K=G1/G2……………………………………（13）C1=K*C2……………………………………（14）式中：K—颗粒物排放浓度系数；G1—参比方法测得的湿法脱硫装置出口颗粒物排放量，kg/h；G2—参比方法测得的湿法脱硫装置进口颗粒物排放量，kg/h；3C1—计算所得的湿法脱硫装置出口颗粒物排放浓度，mg/m；3C2—湿法脱硫装置进口颗粒物CEMS所测得的颗粒物浓度，mg/m。C.6气态污染物CEMS测定湿基值和干基值的换算采用稀释系统测定气态污染物时，按下式（15）～（16）换算成干烟气中污染物浓度：·稀释样气未除湿Cd=Cw/（1-XSW）…………………………（15）式中：3Cd—干烟气中被测污染物浓度值，mg/m；3Cw—CEMS测得的湿烟气中被测污染物浓度值，mg/m；XSW—烟气含湿量，%。31标准分享网www.bzfxw.com免费下载 ·稀释样气已除湿Cd=Cmd（1-XSW/r）/（1-XSW）……………（16）式中：3Cmd—CEMS测得的干样气中被测污染物的浓度，mg/m；r—稀释比。C.7火电厂锅炉负荷的统计报表将火电厂锅炉负荷实时监测数据用模拟信号或数字信号输入烟气CEMS的数据采集处理系统中，进行自动统计计算；或手工填写在表D-9～D-11烟气排放连续监测报表中。C.8锅炉停炉、闷炉时烟气参数的参考设定当锅炉停炉、闷炉时，烟气CEMS仍然在检测和不断的由下位机上传数据，容易引起固定污染源监控系统的误判。可通过对烟气参数的设定，由下位机向上位机发出停炉、闷炉等标记。烟气参数的参考设定（视实际情况可调整）：a.静压压力传感器显示为锅炉满负荷显示值的20%（限安装在引风机前）；b.流速显示为2m/s以下；c.氧量显示为19%以上；d.烟温显示为40℃以下。以上可视实际情况对等设定也可按优先原则设定。32 附录D(规范性附录)表D-1颗粒物CEMS零点和跨度漂移检测测试人员CEMS生产厂测试地点CEMS型号、编号测试位置标准值CEMS原理3计量单位（mg/m、mA、mV、不透明度%……）零点漂调跨度漂调清时间日零点读数移绝对节上标校准读数移绝对节洁备注期误差零误差跨镜起始最终ΔZ=点起始最终ΔS=度头开始结束(Z0)(Zi)Zi-Z0否(S0)(Si)Si-S0否否跨度漂移绝对零点漂移绝对误差最大值误差最大值零点漂移跨度漂移表D-2参比方法校验颗粒物CEMS测试人员CEMS生产厂测试地点CEMS型号、编号测试位置CEMS原理参比方法仪器生产厂型号、编号原理参比方法CEMS法滤时间颗粒采气日期序筒浓度测定值颗粒物颜色备注（时、分）物重体积3号编（mg/m）（无量纲）（mg）（NL）号一元线性方程式：相关系数：33标准分享网www.bzfxw.com免费下载 表D-3气态污染物CEMS（含氧量或CO2）零点和跨度漂移检测测试人员CEMS生产厂测试地点CEMS型号、编号测试位置CEMS原理标准气体浓度或校准器件的已知响应值污染物名称33-6计量单位（μg/m、mg/m、10μmol/mol、μmol/mol、……）零点跨度漂序零点读数漂移%满上标校准读数移绝对日期时间绝对%备注号量误差误差满量程程起始最终ΔZ=起始最终ΔS=(Z0)(Zi)Zi-Z0(S0)(Si)Si-S0跨度漂移绝对误差零点漂移绝对误差最大值最大值零点漂移跨度漂移表D-4气态污染物CEMS线性误差和响应时间检测测试人员CEMS生产厂测试地点CEMS型号、编号测试位置CEMS原理标准气体浓度或校准器件的已知响应值：低浓度中浓度高浓度污染物名称计量单位测试日期年月日标准气体或CEMSCEMS线性误差响应时间（s）序号校准器件显示值的备注显示值（%）参考值平均值测定值平均值34 表D-5参比方法评估气态污染物CEMS相对准确度测试人员CEMS生产厂测试地点CEMS型号、编号测试位置CEMS原理参比方法仪器生产厂型号、编号原理测试日期年月日污染物名称计量单位时间参比方法（RM）CEMS法数据对差=样品编号（时、分）ABB-A平均值数据对差的平均值的绝对值数据对差的标准偏差置信系数相对准确度保证参比方法测定结果相对误差（%）名称值采样前采样后采样前采样后标准气体表D-6速度场系数检测测试人员CMS生产厂测试地点CMS型号、编号测试位置CMS原理参比方法仪器生产厂型号、编号原理参比方法计量单位CMS计量单位相对测定次数平日方标准标准均期法偏差偏差123456789值(%)手工CMS场系数手工CMS场系数手工CMS场系数手工CMS场系数相对标准速度场系数均值标准偏差偏差(%)35标准分享网www.bzfxw.com免费下载 表D-7参比方法校验流速CMS测试人员CMS生产厂测试地点CMS型号、编号测试位置CMS原理参比方法仪器生产厂型号、编号原理参比方法计量单位CMS计量单位测试日期年月日序CMSCMSCMS手工序号手工序号手工号显示值显示值显示值161127123813491451015一元线性方程式：相关系数：表D-8颗粒物CEMS/流速CMS/温度CMS准确度检测测试人员CEMS生产厂测试地点CEMS型号、编号测试位置CEMS原理参比方法仪器生产厂型号、编号原理参比方法CEMS法颗粒时间备日期颗粒采气物颜（时、分）序滤筒浓度流速温度测定值流速温度色注号编号物重体积（mg/m3）（m/s）（℃）（mg/m3）（m/s）（℃）（mg）（NL）3颗粒物浓度平均值（mg/m）流速平均值(m/s)烟温平均值（℃）颗粒物相对误差（%）流速相对误差（%）烟温绝对误差（℃）36 表D-9固定污染源烟气CEMS验收测试报告项目编号:验收地点：验收日期：CEMS主要仪器型号仪器名称制造单位型号项目参比法数据CEMS数据限值监测结果颗粒物二氧化硫氮氧化物流速(速度场系数)烟温氧量结论所用标准气体名称浓度值生产厂商名称参比方法所用仪器名称型号方法依据备注37标准分享网www.bzfxw.com免费下载 表D-10烟气排放连续监测小时平均值日报表排放源名称：排放源编号：监测日期：年月日颗粒物SO2NOx标态含湿氧量烟温负荷时间折算折算折算流量量备注3330C%mg/mkg/hmg/mkg/hmg/mkg/h%333m3/h%mg/mmg/mmg/m00~0101~0202~0303~0404~0505~0606~0707~0808~0909~1010~1111~1212~1313~1414~1515~1616~1717~1818~1919~2020~2121~2222~2323~24平均值最大值最小值样本数日排放————总量（t）43烟气日排放总量单位：×10m/d。上报单位（盖章）：负责人：报告人：报告日期：年月日38 表D-11烟气排放连续监测日平均值月报表排放源名称：排放源编号：监测月份：年月颗粒物SO2NOx标态含湿流量氧量烟温负荷日期折算折算折算4量备注mg/m3t/dmg/m3t/dmg/m3t/d×100%%C333mg/mmg/mmg/m3%m/d1日2日3日4日5日6日7日8日9日10日11日12日13日14日15日16日17日18日19日20日21日22日23日24日25日26日27日28日29日30日31日平均值最大值最小值样本数月排放————总量（t）43烟气月排放总量单位：×10m/m。上报单位（盖章）：负责人：报告人：报告日期：年月日39标准分享网www.bzfxw.com免费下载 表D-12烟气排放连续监测月平均值季报表排放源名称：排放源编号：监测年份：年颗粒物SO2NOx标态含湿流量氧量烟温负荷时间折算折算折算量备注40mg/3t/mmg/m3t/mmg/m3t/m×10%C%m333%mg/mmg/mmg/m3m/m月月月平均值最大值最小值样本数季排放————总量（t）43烟气季排放总量单位：×10m/q。上报单位（盖章）：单位负责人：报告人：报告日期：年月日40 表D-13烟气排放连续监测月平均值年报表排放源名称：排放源编号：监测年份：年颗粒物SO2NOx标态含湿流量氧量烟温负荷时间折算折算折算量备注40mg/3t/mmg/m3t/mmg/m3t/m×10%C%m333%mg/mmg/mmg/m3m/m1月2月3月4月5月6月7月8月9月10月11月12月平均值最大值最小值样本数年排放————总量（t）43烟气年排放总量单位：×10m/a。上报单位（盖章）：单位负责人：报告人：报告日期：年月日41标准分享网www.bzfxw.com免费下载'
