35kv及以下线路电流保护专用技术规范

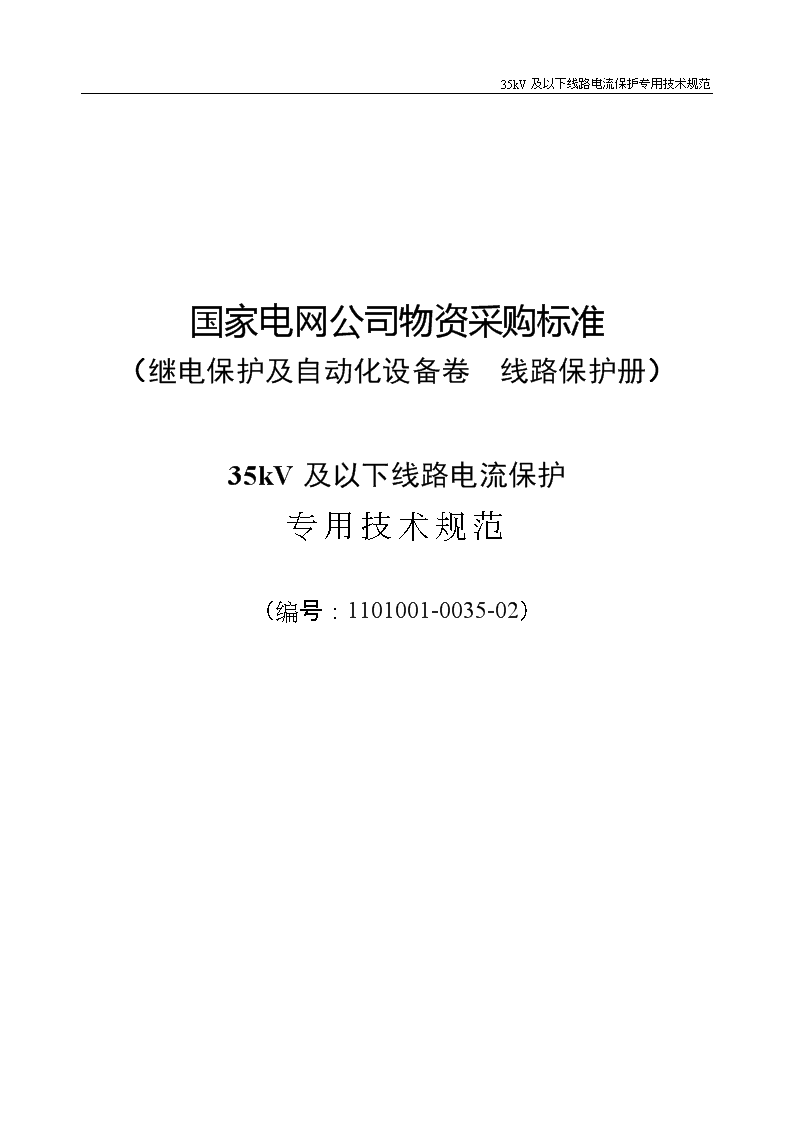

'35kV及以下线路电流保护专用技术规范国家电网公司物资采购标准（继电保护及自动化设备卷　线路保护册）35kV及以下线路电流保护专用技术规范（编号：1101001-0035-02） 35kV及以下线路电流保护专用技术规范目　　次1　标准技术参数252　项目需求部分262.1　货物需求及供货范围一览表262.2　必备的备品备件、专用工具和仪器仪表供货表262.3　技术文件提交单位272.4　工程概况272.5　使用条件272.6　项目单位技术差异表282.7　一次、二次及土建接口要求（适用扩建工程）283　投标人响应部分283.1　投标人技术偏差表283.2　销售及运行业绩表283.3　推荐的备品备件、专用工具和仪器仪表供货表293.4　最终用户的使用情况证明293.5　投标人提供的试验检测报告表293.6　投标人提供的鉴定证书表29 35kV及以下线路电流保护专用技术规范1　标准技术参数投标人应认真逐项填写标准技术参数表（见表1～表3）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写投标人技术偏差表（表10）。表1　35kV及以下线路电流保护标准技术参数表序号参　数　名　称单位标　准　参　数　值投标人保证值1交流电流回路过载能力2IN，连续工作；10IN，10s；40IN，1s（投标人填写）2交流电压回路过载能力1.2UN，连续工作；1.4UN，10s（投标人填写）3电流定值误差*%≤3（投标人填写）4电压定值误差*%≤3（投标人填写）5频率定值误差*Hz≤0.02（投标人填写）6时限定值误差*ms≤40（投标人填写）7df/dt定值误差*Hz/s≤1.0（Df＝0.5Hz，Dt＝0.1s）（投标人填写）8du/dt定值误差*V/s≤1.0（DU＝0.5V，Dt＝0.1s）（投标人填写）9电流量、电压量测量误差*%≤0.2（投标人填写）10有功功率、无功功率测量误差*%≤0.5（投标人填写）11电网频率测量误差*Hz≤0.02（投标人填写）12遥控命令输出正确率*%100（投标人填写）13事件顺序记录分辨率（SOE）*ms≤2（投标人填写）14交流电压回路功率损耗（每相）VA≤1（投标人填写）15交流电流回路功率损耗（每相）VA≤0.5（IN＝1A）；≤1（IN＝5A）（投标人填写）16装置直流消耗W≤30（工作时）；≤50（动作时）（投标人填写）17跳闸触点容量长期允许通过电流不小于5A；触点断开容量为不小于50W（投标人填写）18其他触点容量长期允许通过电流不小于2A；触点断开容量为不小于30W（投标人填写）注项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。*该参数为重要参数。如不能满足要求，将被视为实质性不符合招标文件要求。表2　打印机标准技术参数表序号参　数　名　称单位标　准　参　数　值投标人保证值1工作电源V220AC（投标人填写）2接口型式与保护装置配套（投标人填写）注项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。 35kV及以下线路电流保护专用技术规范表3　保护柜标准技术参数表序号参　数　名　称单位标　准　参　数　值投标人保证值1尺寸mm高度2260，宽度800，深度600（投标人填写）2颜色GSB05-1426-200177#GY09冰灰桔纹（投标人填写）注项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。2　项目需求部分2.1　货物需求及供货范围一览表表4　货物需求及供货范围一览表序号名　　称单位招标人要求投标人响应型式、规格数量型式、规格数量1电流保护台2操作箱台3柜体及附件面4打印机台5其他注操作箱若需单独配置时，招标人应在表中填写相关内容。表5　可选择的技术参数表序号名　　称参　　数投标人响应备　　注1装置工作电源（招标人填写）2TA二次额定电流（招标人填写）3断路器跳闸线圈电流（招标人填写）4断路器合闸线圈电流（招标人填写）5屏柜颜色（招标人填写）6屏柜尺寸（招标人填写）7小电流接地选线（招标人填写）8其他（招标人填写）2.2　必备的备品备件、专用工具和仪器仪表供货表表6　必备的备品备件、专用工具和仪器仪表供货表序号名　　称单位招标人要求投标人响应型号和规格数量型号和规格数量12 35kV及以下线路电流保护专用技术规范表6（续）序号名　　称单位招标人要求投标人响应型号和规格数量型号和规格数量345……2.3　技术文件提交单位表7　卖方提交的技术文件及其接收单位提交技术文件名称接收单位名称、地址、邮编、电话提交份数备　注供设计确认的技术文件（设计单位）（买方或业主）设计确认后的技术文件（买方或业主）设备出厂的技术文件（业主或买方）2.4　工程概况1）项目名称。2）项目单位。3）工程规模。4）工程地址。5）交通、运输。2.5　使用条件表8　使用条件表序号名　称单位招标人要求值投标人保证值1电源的频率Hz50（投标人填写）2环境温度日最高温度℃＋45（投标人填写）日最低温度－5（投标人填写）日最大温差＋25（投标人填写）3湿度日相对湿度平均值%≤95（投标人填写）月相对湿度平均值≤90（投标人填写）4海拔高度m≤2000（投标人填写）5抗振能力水平加速度g0.3g垂直加速度g0.15g6用途组屏/单装置（项目单位提供）（投标人填写）7安装方式集中/分散（项目单位提供）（投标人填写）注表中“招标人要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。 35kV及以下线路电流保护专用技术规范2.6　项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数。根据工程使用条件，当污秽等级、海拔高度等与标准技术参数表有差异或对通用部分条款有差异时，应逐项在项目单位技术差异表（表9）中列出，并以差异表给出的参数为准。投标人应对表9的技术参数进行确认。表9　项目单位技术差异表序号项目标准参数值项目单位要求值投标人保证值12……序号项目变更条款页码、款号原表达变更后表达12……2.7　一次、二次及土建接口要求（适用扩建工程）一次、二次及土建接口要求适用于扩建工程，由项目单位根据实际情况提供。3　投标人响应部分投标人需填写专用部分的第1部分和第2部分的相应表格。标准技术参数表和项目单位技术差异表中要求值不同时，以项目单位技术差异表为准。投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，应填写投标人技术偏差表。“投标人保证值”应与型式试验报告及其他性能试验报告相符。3.1　投标人技术偏差表投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有偏差投标人应如实、认真地在投标人技术偏差表中填写偏差值；若无技术偏差则视为完全满足本技术规范的要求，且在投标人技术偏差表中填写“无偏差”。表10　投标人技术偏差表序号项　　目对应条款编号技术招标文件要求偏　差备　注12……3.2　销售及运行业绩表表11　销售及运行业绩表序号产品型号运行单位投运数量投运时间联系人及电话备　注123 35kV及以下线路电流保护专用技术规范表11（续）序号产品型号运行单位投运数量投运时间联系人及电话备　注456783.3　推荐的备品备件、专用工具和仪器仪表供货表表12　推荐的备品备件、专用工具和仪器仪表供货表序号名　　称型号和规格单　　位数量1234563.4　最终用户的使用情况证明3.5　投标人提供的试验检测报告表表13投标人提供的试验检测报告表序号产品型号名称试验报告类别和内容依据标准试验时间试验单位123……3.6　投标人提供的鉴定证书表表14　投标人提供的鉴定证书表序号鉴定产品型号名称组织鉴定单位依据标准鉴定时间1234…… 操作箱专用技术规范'
