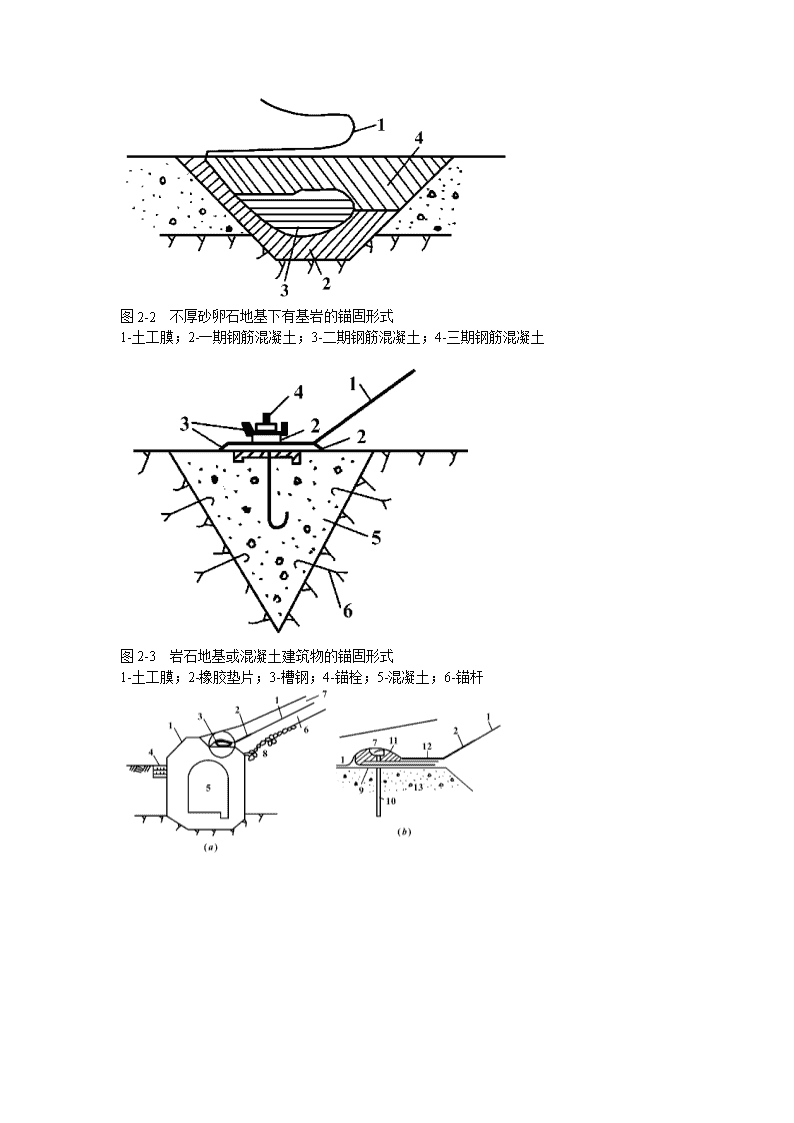

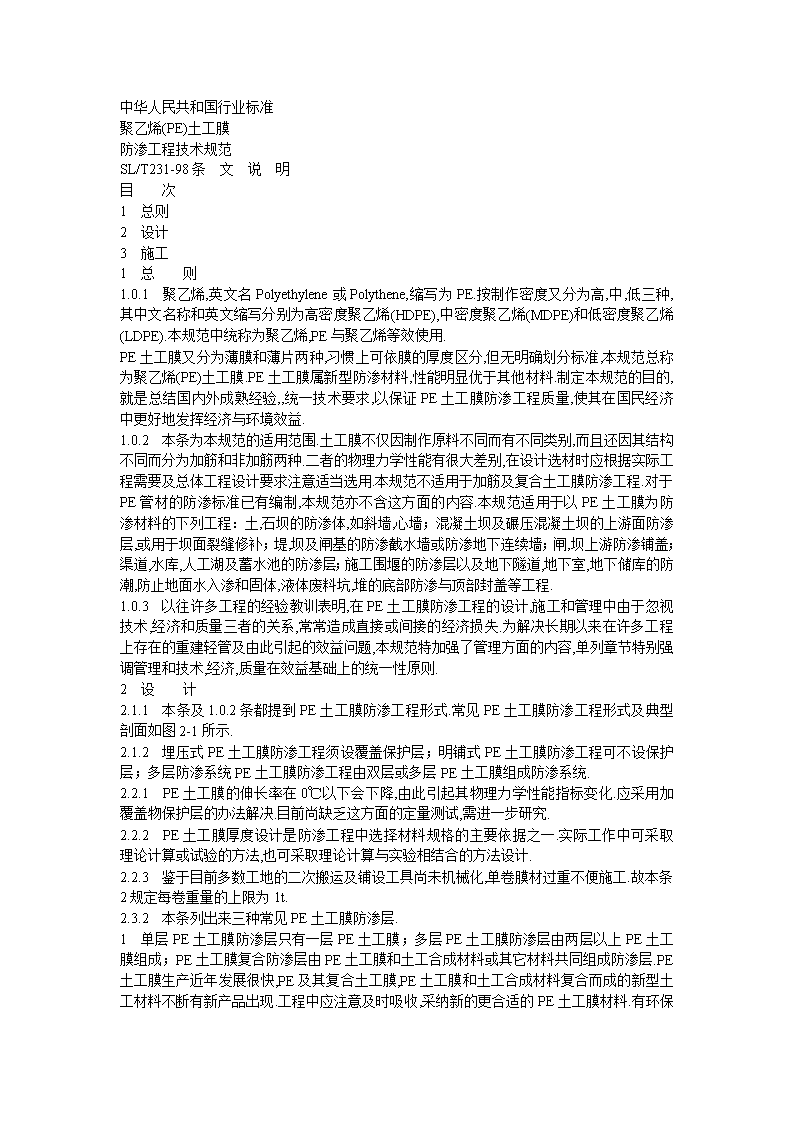

'中华人民共和国行业标准聚乙烯(PE)土工膜防渗工程技术规范SL/T231-98条　文　说　明目　　次1　总则2　设计3　施工1　总　　则1.0.1　聚乙烯,英文名Polyethylene或Polythene,缩写为PE.按制作密度又分为高,中,低三种,其中文名称和英文缩写分别为高密度聚乙烯(HDPE),中密度聚乙烯(MDPE)和低密度聚乙烯(LDPE).本规范中统称为聚乙烯,PE与聚乙烯等效使用.PE土工膜又分为薄膜和薄片两种,习惯上可依膜的厚度区分,但无明确划分标准,本规范总称为聚乙烯(PE)土工膜.PE土工膜属新型防渗材料,性能明显优于其他材料.制定本规范的目的,就是总结国内外成熟经验,,统一技术要求,以保证PE土工膜防渗工程质量,使其在国民经济中更好地发挥经济与环境效益.　　　　1.0.2　本条为本规范的适用范围.土工膜不仅因制作原料不同而有不同类别,而且还因其结构不同而分为加筋和非加筋两种.二者的物理力学性能有很大差别,在设计选材时应根据实际工程需要及总体工程设计要求注意适当选用.本规范不适用于加筋及复合土工膜防渗工程.对于PE管材的防渗标准已有编制,本规范亦不含这方面的内容.本规范适用于以PE土工膜为防渗材料的下列工程：土,石坝的防渗体,如斜墙,心墙；混凝土坝及碾压混凝土坝的上游面防渗层,或用于坝面裂缝修补；堤,坝及闸基的防渗截水墙或防渗地下连续墙；闸,坝上游防渗铺盖；渠道,水库,人工湖及蓄水池的防渗层；施工围堰的防渗层以及地下隧道,地下室,地下储库的防潮,防止地面水入渗和固体,液体废料坑,堆的底部防渗与顶部封盖等工程.1.0.3　以往许多工程的经验教训表明,在PE土工膜防渗工程的设计,施工和管理中由于忽视技术,经济和质量三者的关系,常常造成直接或间接的经济损失.为解决长期以来在许多工程上存在的重建轻管及由此引起的效益问题,本规范特加强了管理方面的内容,单列章节特别强调管理和技术,经济,质量在效益基础上的统一性原则.2　设　　计2.1.1　本条及1.0.2条都提到PE土工膜防渗工程形式.常见PE土工膜防渗工程形式及典型剖面如图2-1所示.2.1.2　埋压式PE土工膜防渗工程须设覆盖保护层；明铺式PE土工膜防渗工程可不设保护层；多层防渗系统PE土工膜防渗工程由双层或多层PE土工膜组成防渗系统.2.2.1　PE土工膜的伸长率在0℃以下会下降,由此引起其物理力学性能指标变化.应采用加覆盖物保护层的办法解决.目前尚缺乏这方面的定量测试,需进一步研究.2.2.2　PE土工膜厚度设计是防渗工程中选择材料规格的主要依据之一.实际工作中可采取理论计算或试验的方法,也可采取理论计算与实验相结合的方法设计.2.2.3　鉴于目前多数工地的二次搬运及铺设工具尚未机械化,单卷膜材过重不便施工.故本条2规定每卷重量的上限为1t.2.3.2　本条列出来三种常见PE土工膜防渗层. 1　单层PE土工膜防渗层只有一层PE土工膜；多层PE土工膜防渗层由两层以上PE土工膜组成；PE土工膜复合防渗层由PE土工膜和土工合成材料或其它材料共同组成防渗层.PE土工膜生产近年发展很快,PE及其复合土工膜,PE土工膜和土工合成材料复合而成的新型土工材料不断有新产品出现.工程中应注意及时吸收,采纳新的更合适的PE土工膜材料.有环保任务和功能的废液池等重要工程的防渗层,可据总体设计要求采用由双层或多层PE土工膜防渗层组成的加强防渗系统.2　多数工程宜采用全铺式.2.3.3　如支持层是透水料,则无需设排水层.2.4.2　被垂直铺膜分隔成前后二个土体的滑动计算,应充分考虑土与土工膜间的摩擦系数.PE土工膜与不同材料接触面间的摩擦系数应通过专门实验测定.实际工程中常见的摩擦系数也可查阅已有资料或手册.PE土工膜与保护层间的抗滑稳定计算应在坝坡等主体工程的抗滑稳定计算之后进行.图2-1　PE土工膜防渗工程常见典型形式及剖面　1-土石坝的防渗斜墙或心墙；2-土石坝地基的垂直防渗或地下水库的垂直防渗墙；3-浆砌石坝或碾压混凝土坝的上游坝面防渗；4-水闸上游护坦及护坡防渗；5-渠道防渗；6-隧道周边及堤坝内埋设涵管的防渗；7-蓄水池,游泳池,养鱼池,污水池和各类大型液体容器的防渗；8-地下室防渗及其它建筑物的防渗,防潮；9-屋顶防漏；10-低水头施工围堰防漏2.5.6~2.5.9　2.5节及附录B对PE土工膜与结构物的联接做了规定.PE土工膜的联接及锚固方式见图2-2~图2-17,图题指明各种形式的适用范围. 图2-2　不厚砂卵石地基下有基岩的锚固形式1-土工膜；2-一期钢筋混凝土；3-二期钢筋混凝土；4-三期钢筋混凝土图2-3　岩石地基或混凝土建筑物的锚固形式1-土工膜；2-橡胶垫片；3-槽钢；4-锚栓；5-混凝土；6-锚杆 图2-4　土工膜与廊道顶的锚固形式1-组合式土工膜；2-二层组合式土工膜；3-锚固结构见大样图(b)；4-粘土锚固槽；5-廊道；6-小砾卵石垫层；7-混凝土护坡；8-堆石；9-二层橡胶垫片；10-锚栓；11-高密度聚乙烯；12-五层土工膜；13-混凝土图2-5　土工膜与廊道顶的锚固形式1-工作土工膜；2-保护用土工膜；3-有涂料的滑动垫片；4-橡胶垫片；5-槽钢；6-锚栓；7-混凝土图2-6　低坝的土工膜与粘土地基锚固形式1-土工膜；2-回填夯实粘土图2-7　超高锚固沟详图图2-8　可选用的锚固沟详图 图2-9　人工湖混凝土与土工膜联接示意图图2-10　人工湖浆砌石挡墙与土工膜联接示意图图2-11　截水槽混凝土与土工膜联接示意图 图2-12　两岸混凝土墙土工膜与混凝土联接示意图图2-13　混凝土预制板与防浪墙联接示意图图2-14　坝顶土工膜埋设示意图 图2-15　放水管进口与土工膜交叉结构图图2-16　膜层顶部铺设形式及联接锚固方式1-保护层；2-膜料防渗层；3-封顶板图2-17　PE土工膜与土坝输水洞连接图 3　施　　工3.1.4　本条及2.2.1中的引用标准：GB/T2035-96塑料术语及其定义GB6672-86塑料薄膜和薄片厚度的测定　机械测定法GB6673-86塑料薄膜与片材长度和宽度的测定GB1040-92塑料拉伸性能试验方法GB/T1130-91塑料直角撕裂性能试验方法FTMS101Π方法2605抗戳穿力和延伸试验SL18-91渠道防渗工程技术规范GB2918-82塑料试样状态调节和试验的标准环境GB1842-80聚乙烯环境应力开裂试验方法GB1037-88塑料薄膜和片材透水蒸气性试验方法　杯式法GB9687-88食品包装用聚乙烯成型品卫生标准GB9691-88食品包装用聚乙烯树脂卫生标准ISO/TR10837-煤气管道及管件用聚乙烯热稳定性的确定HG2-1398-81低密度聚乙烯树脂中的氧化诱导期的测定方法GB1033-70塑料密度和相对密度实验方法SL/T225-98水利水电工程土工合成材料应用技术规范'
