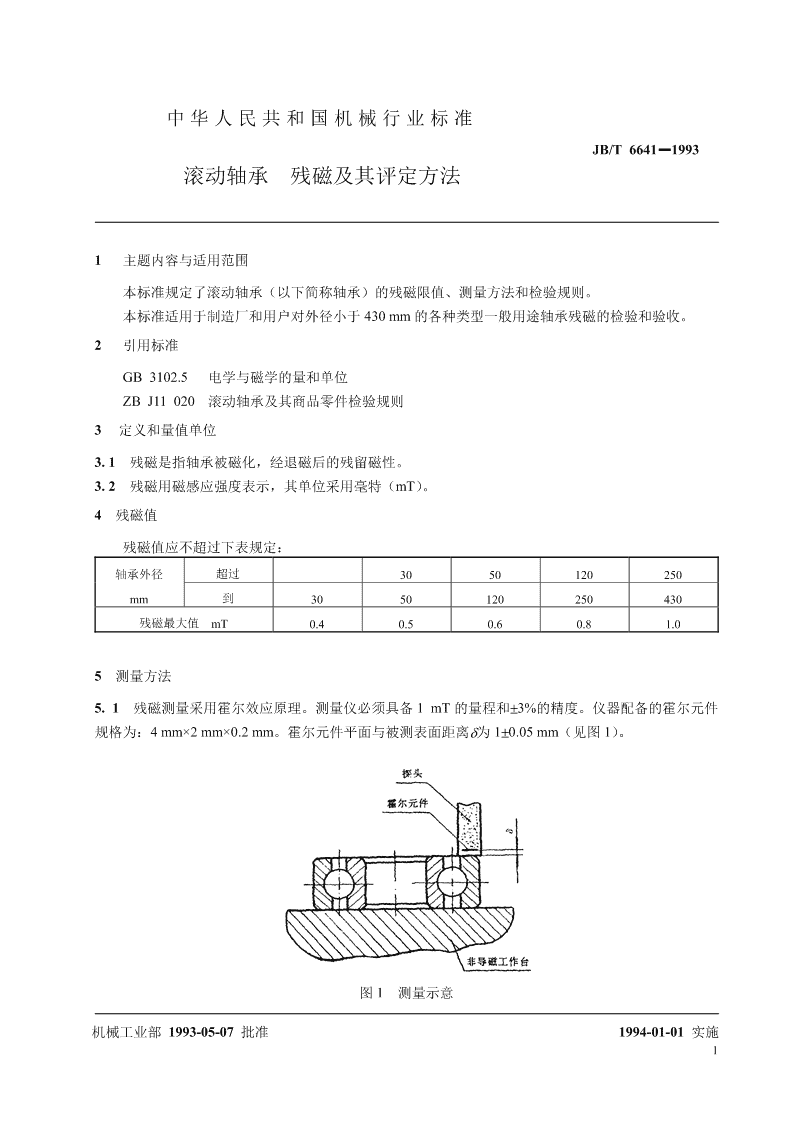

'J11JB/T6641－1993滚动轴承残磁及其评定方法1993-05-07发布1994-01-01实施中华人民共和国机械工业部发布 中华人民共和国机械行业标准JB/T6641－1993滚动轴承残磁及其评定方法1主题内容与适用范围本标准规定了滚动轴承（以下简称轴承）的残磁限值、测量方法和检验规则。本标准适用于制造厂和用户对外径小于430mm的各种类型一般用途轴承残磁的检验和验收。2引用标准GB3102.5电学与磁学的量和单位ZBJ11020滚动轴承及其商品零件检验规则3定义和量值单位3.1残磁是指轴承被磁化，经退磁后的残留磁性。3.2残磁用磁感应强度表示，其单位采用毫特（mT）。4残磁值残磁值应不超过下表规定：轴承外径超过3050120250mm到3050120250430残磁最大值mT0.40.50.60.81.05测量方法5.1残磁测量采用霍尔效应原理。测量仪必须具备1mT的量程和±3%的精度。仪器配备的霍尔元件规格为：4mm×2mm×0.2mm。霍尔元件平面与被测表面距离δ为1±0.05mm（见图1）。图1测量示意机械工业部1993-05-07批准1994-01-01实施1 JB/T6641－19935.2残磁测量时以测得的最大值为该轴承的残磁值。5.3不允许在导磁工作台上和大于地磁场强度的环境磁场中测量。5.4球轴承、滚子轴承、滚针轴承，其测量部位为内、外圈（或轴、座圈）端面和倒角处，可分离轴承、调心滚子轴承、调心球轴承还应测量滚动体。可分离轴承应分离后测量；调心滚子轴承、调心球轴承应将内、外圈互成90°后测量，如发现滚动体残磁部位处于与保持架交界处，可转动滚动体使其暴露后进行测量。5.5测量轴承端面残磁时，探头垂直于轴承端面位置，测量轴承倒角处及滚动体残磁时，探头可作适当倾斜，但倾角不大于45°。5.6当轴承套圈或滚动体上的残磁接近于规定值时，应先将轴承端面处于平放位置，再将该处置于东西方向以减少地磁场的影响进行测量（见图2）。图2地磁场的避免方法5.7残磁在轴承上的分布是随机的，测量时，探头在轴承上的测量位置不可以预先设定，探头的运动方式应使其可到达轴承上任何被测部位。固定探头的测量方式不适用于本标准。6检验规则轴承残磁按ZBJ11020规定进行抽样检验，样本大小按一般检查水平Ⅱ级抽取，合格质量水平AQL值按4选取。附加说明：本标准由全国滚动轴承标准化技术委员会提出。本标准由机械电子工业部洛阳轴承研究所归口。本标准由上海市轴承技术研究所负责起草。本标准起草人：王霞君、严夏利。2 1993－JB/T6641中华人民共和国机械行业标准滚动轴承残磁及其评定方法JB/T6641－1993*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张3/8字数4,0001993年10月第一版1993年10月第一次印刷印数1－500定价1.50元编号1131机械工业标准服务网：http://www.JB.ac.cn'
