采暖工程施工图预算书

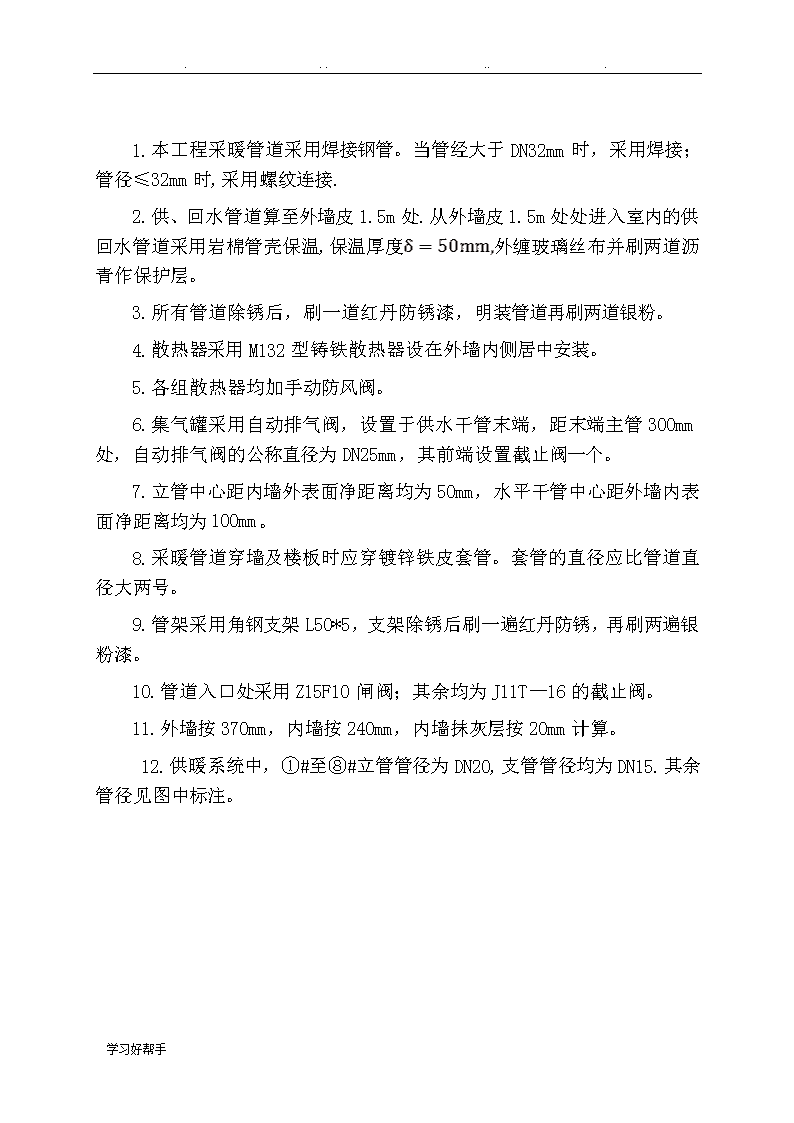

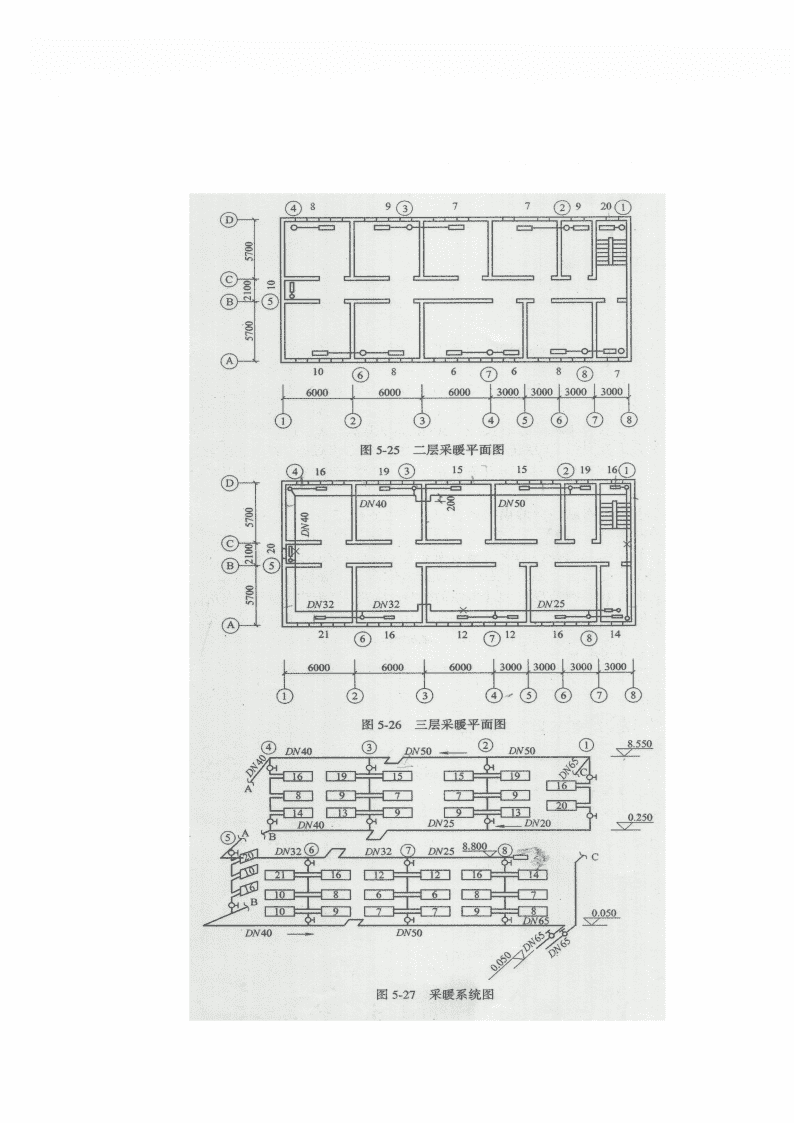

'......建筑安装工程实训任务书室内采暖工程施工图预算编制一、工程说明某办公楼为三层砖混结构，层高3m,其采暖施工图如图所示。学习好帮手 ......学习好帮手 ......1.本工程采暖管道采用焊接钢管。当管经大于DN32mm时，采用焊接；管径≤32mm时,采用螺纹连接.2.供、回水管道算至外墙皮1.5m处.从外墙皮1.5m处处进入室内的供回水管道采用岩棉管壳保温,保温厚度外缠玻璃丝布并刷两道沥青作保护层。3.所有管道除锈后，刷一道红丹防锈漆，明装管道再刷两道银粉。4.散热器采用M132型铸铁散热器设在外墙内侧居中安装。5.各组散热器均加手动防风阀。6.集气罐采用自动排气阀，设置于供水干管末端，距末端主管300mm处，自动排气阀的公称直径为DN25mm，其前端设置截止阀一个。7.立管中心距内墙外表面净距离均为50mm，水平干管中心距外墙内表面净距离均为100mm。8.采暖管道穿墙及楼板时应穿镀锌铁皮套管。套管的直径应比管道直径大两号。9.管架采用角钢支架L50*5，支架除锈后刷一遍红丹防锈，再刷两遍银粉漆。10.管道入口处采用Z15F10闸阀；其余均为J11T—16的截止阀。11.外墙按370mm，内墙按240mm，内墙抹灰层按20mm计算。12.供暖系统中，①#至⑧#立管管径为DN20,支管管径均为DN15.其余管径见图中标注。学习好帮手 ......二．编制的依据1.全国统一安装工程预算工程量计算规则。2.《全国统一安装工程预算定额》第八册“给排水、采暖、燃气工程”，第十一册“刷油、防腐蚀、绝热工程”。3.某省建筑安装工程费用定额。4.某市建筑安装工程造价信息。三．工程量计算（一）管道工程量计算根据施工图样。依次计算分项工程量。首先计算外墙需保温的供回水管道：焊接钢管（保温管）DN65：1.5*2=3.00再依次计算室内供水立管、供回水干管，散热器立、支管。焊接钢管DN65：[0.37m（外墙厚度）+0.02m（外墙的抹灰层厚度）+0.1m（总立管中心至外墙内抹灰面距离）]*2+8.05m（供热水立管）+[13.5(A轴至D轴距离)-0.37m（2个半外墙）-0.02*2（2个半外墙内抹灰层）-0.2（供热干管两边距内墙长度）]（供水干管DN65部分）+0.19（⑧#立管至⑦轴）+【3.00-0.2-0.31（供水管至⑧轴）】（回水排出管至⑦轴长度）=25.25m焊接钢管DN50：18m（供水干管③轴～⑧轴距离-【（0.37/2）-(0.24/2)】(外墙壁厚和内墙壁厚之差)+0.2*2(方形补偿器两臂)+21m（回水干管②轴～⑦轴距离）-0.19(⑧＃立管～⑦轴距离)*2(②轴～⑥＃立管)+0.2*2(方形补偿器两臂)）=39.36m焊接钢管DN40：12m（①轴～③轴供水干管）-[0.19(③＃立管～轴线③的距离)+0.305（①轴～④＃立管的距离）]+7.8m（B轴～D轴间距）-0.19（⑤＃立管～B轴间距）-0.255（④＃立管～D轴间距）+6M(回水干管①轴至②轴间距)+0.19（⑥#立管～②学习好帮手 ......轴间距）-0.305（回水干管中心至1轴间距）+13.5m（回水干管A～D轴间距）-0.305.*2（两个干管～外墙轴线间距）+12M（回水干管①轴～③轴间距）-0.305（1轴～回水干管间距）-0.19（③#立管～③轴间距）=49.09m焊接钢管DN32：5.7M（供水干管A轴至B轴间距）-0.305（干管至A轴间距）+0.19(⑤#立管至B轴)+18m（①轴～④轴间距）+0.2*2（补偿器两臂长）-0.305（供水干管中心至①轴间距）=23.68m焊接钢管DN25：9m（④轴～⑦轴供水干管）-0.19（⑧#立管～⑦轴间距）+0.3m（⑧#立管至自动排气阀）+12m（回水干管③轴～⑥轴间距）+0.19*2（两个立管～内墙间距）+0.2*2（补偿器两臂长）=21.89焊接钢管DN20：6m（回水干管②#立管至①#立管之间）-0.255（1#立管至8轴间距）-0.19(②#立管至⑥轴间距)=5.56m散热器立管计算散热器的立管工程量按供水立管两端的平均标高差计算。本工程立管上部的平均标高为（8.80+8.55）/2m=8.68M;立管下部平均标高为（0.05+0.25）/2=0.15m.先计算①#供水立管：焊接钢管DN20：8.68-0.15（立管上下端标高差）-0.5*2（散热器进出水口中心矩）=7.53m。再计算②#～⑧#供水立管，焊接钢管DN20：8.68-0.15-（0.5*3）*7=49.21m散热器支管计算。散热器的支管的计算办法：先计算房间的中心距离，减去立管至墙中心距离，再减去每组散热器1/2长度。①#立管上支管：[1.5-0.255（①#立管～⑧轴间距）-0.05(每片散热器的厚度)*36/（2*2）（平均每组散热器片的一半长度）]*2*2=3.18m。2#立管上支管：[9/2（④轴～⑦轴中心矩）--0.05(每片散热器的厚度)*72/（3*2）（平均每组散热器片的一半长度）]*2*3=32.40。3#立管上支管：[12/2（②轴～④轴中心矩）—0.05(每片散热器的厚度)*72/（3*2）（平均每组散热器片的一半长度）]*2*3=32.40。4#立管上支管：[6/2-0.255（④#立管～①轴间距）--0.05(每片散热器的厚度)*38/（3*2）（平均每组散热器片的一半长度）]*2*3=14.5学习好帮手 ......5#立管上支管：[2.10/2-0.14（半个内墙厚加0.02粉刷层）—0.05(立管至内墙面间距)-0.05*46/（3*2）（平均每组散热器片的一半长度）]*2*3=2.86m.⑥#立管上支管：[12/2（①轴至③轴中心间距)—0.05(立管至内墙面间距)-0.05*74/（3*2）（平均每组散热器片的一半长度）]*2*3=32.3m.⑦#立管上支管：[9/2（③轴至⑤轴中心距）—0.05*50/（3*2）（平均每组散热器片的一半长度）]*2*3=24.5m.⑧#立管上支管：[6/2)（⑥轴至⑧轴中心距）-0.05*62/（3*2）（平均每组散热器片的一半长度）]*2*3=23.90m.散热器支管的管径均为DN15的焊接钢管。（10）管道工程量汇总焊接钢管DN15:166.04M焊接钢管DN20:62.30M焊接钢管DN25:21.89M焊接钢管DN32:23.68m焊接钢管DN4049.09m焊接钢管DN50:39.36m焊接钢管DN6528.25m（二）套管制作1外墙钢套管DN100：2个2镀锌铁皮管DN100：3个3镀锌铁皮管DN80：4+3=7个4镀锌铁皮管DN65：5+2=7个5镀锌铁皮管DN50：3个6镀锌铁皮管DN40：3+2=5个7镀锌铁皮管DN32：1+2*8=17个学习好帮手 ......8镀锌铁皮管DN25：6*4=24个（三）阀门（1）闸阀Z15T-10DN652个（入，出口处）（2）截止阀J11T-16DN2016个（立管上下端）（3）截止阀J11T-16DN251个（自动排气阀前）（4）自动排气阀DN251个（5）手动排气阀38个（每组散热器一个）（四）散热器（1）m132型铸铁散热器：450片（五）方形伸缩器制作（1）方型伸缩器DN251个(2)方形伸缩器DN321个（2）方型伸缩器DN502个（六）支架制安支架计算可按施工图所示管线长度，在管线起末端各设一个，然后按各管线长度，支架许间距确定中间支架数量，最后汇总换算重量。支架数量计算：供水干管固定支架3个（见3层平面图），供水立管3个，供水干管10个，回水入、出口处上1个，回水干管9个，共计26个。支架重量计算：26*0.4(角钢支架长度)*3.77（L50*5角钢每m理论重量）=39.21kg（七.）管道除锈、刷油、保温1.管道除锈、刷油的工程量计算方法是按本工程计算出的各种直径管道的工程量乘以相应管道面积（查本书附录）DN65管道的面积：23.71m2(100m)*28.25m/100=6.70m2DN50管道的面积：18.85m2(100m)*39.36m/100=7.42m2DN32管道的面积：13.28m2(100m)*23.68m/100=7.40m2学习好帮手 ......DN25管道的面积：10.52m2(100m)*21.89m/100=2.30m2DN20管道的面积：8.42m2(100m)*62.30m/100=5.25m2DM5管道的面积：6.69m2(100m)*166.04m/100=11.11m2除锈刷油小计：43.32m22.散热器除锈刷油是按散热面积计算，m132铸铁散热器每片散热面积为0.24m2.散热器除锈刷油面积为0.24*450=108m2.3.绝热层计算：DN65管道绝热层体积2.06m3*3/100=0.06m3（δ=50mm）4.绝热保护层：59.25m2（100m）*3/100=1.78m2四.按照分项定额子目汇总工程量并选择未计价材价格。工程量按自然单位计量工程量汇总表序号定额编号分项工程名称单位数量未计价材的单价单位数量未计价材单价一室内管道安装166.0418-47室内焊接钢（螺纹连接）DN15M166.045.1262.3028-48室内焊接钢（螺纹连接）DN20M62.306.6821.8938-49室内焊接钢（螺纹连接）DN25M21.899.6123.6848-50室内焊接钢（螺纹连接）DN32M23.6812.4349.0958-72室内焊接钢（螺纹连接）DN40M49.0915.1339.3668-73室内焊接钢（螺纹连接）DN50M39.3619.18学习好帮手 ......28.2578-74室内焊接钢（螺纹连接）DN65M28.2525.78二镀锌铁皮套管制作2418-292镀锌铁皮套管制作DN25个241728-293镀锌铁皮套管制作DN32个17538-294镀锌铁皮套管制作DN40个5348-295镀锌铁皮套管制作DN50个3758-296镀锌铁皮套管制作DN65个7768-297镀锌铁皮套管制作DN80个7378-298镀锌铁皮套管制作DN100个328外墙钢套管个239.45/m三阀门1618-341截止阀J11T-16DN20个1612.00128-342截止阀J11T-16DN25个115.00238-346闸阀Z15T-10DN65个250148-414自动排气阀DN25个1253858-415手动放风阀个381.30四散热器45018-712铸铁散热器m132片45031五方形伸缩器制作2218-515方形伸缩器DN25DN32个2228-517方形伸缩器DN50个2六支架学习好帮手 ......39.218-339支架安装kg39.213.94七管道冲洗18-301管道冲洗DN50内m362.3628-302管道冲洗DN100内m28.25八刷油、绝热m3114-1管道除锈（轻锈）m243.32214-7支架除锈（轻锈）kg39.21314-53管道刷防锈漆m243.3213.20/kg414-56管道刷银粉第一遍m243.3213.80/kg514-57管道刷银粉第二遍m243.3213.80/kg614-119支架刷防锈漆kg39.2113.20/kg714-122支架刷银粉漆第一遍kg39.2113.80/kg814-123支架刷银粉漆第二遍kg39.2113.80/kg914-4铸铁散热器除锈m21081014-198铸铁散热器刷防锈漆m210813.20/kg1114-200铸铁散热器刷银粉漆第一遍m210813.80/kg1214-201铸铁散热器刷银粉漆第二遍m210813.80/kg1314-1839岩棉管壳δ=50mm0.061801414-2260玻璃丝布保护层安装m21.782.001514-238玻璃丝布刷沥青漆第一遍m21.78131614-239玻璃丝布刷沥青漆第二遍m21.7813（九）采暖系统调整采暖工程系统调整费的定额项目按由采暖管道学习好帮手 ......、管件、阀门、法兰、供暖器具组成的采暖系统工程项目的综合工日数计算，以“100工日”为单位.其定额子目是8-809.五.施工措施项目1.施工技术措施费本工程施工技术费为第八册的脚架搭拆费定个字目15-16；第14册定额的刷油工程脚架搭拆费定额子目15-21及绝热工程的脚手架搭拆费定额子目15-23.以“100工日”为计量单位.工程量按本工程的全部综合工日计算.2.施工组织措施费1.安全文明施工措施费按基本费率10.06%计取，考评费和奖励费决算时根据工程实际情况计取.2.夜间施工增加费，冬雨季施工增加费暂不计取五.社会保障费按不统管考虑去不计取，总承包费、优质优价奖励费、测费暂不计取；税金按施工地所在市（区）计取.六.编制说明1.xx设计院设计的xx办公楼室内采暖工程施工图及有关说明.2.定额采用《河南省建设工程工程量清单综合单价》第八册、第十四册、第十五册.3.未计价材价格以《xx市工程标准造价信息》2010年第一期市场价格取定.4.工程费用根据河南省现行规定执行宁可累死在路上，也不能闲死在家里！宁可去碰壁，也不能面壁。是狼就要练好牙，是羊就要练好腿。什么是奋斗？奋斗就是每天很难，可一年一年却越来越容易。不奋斗就是每天都很容易，可一年一年越来越难。能干的人，不在情绪上计较，只在做事上认真；无能的人！不在做事上认真，只在情绪上计较。拼一个春夏秋冬！赢一个无悔人生！早安！—————献给所有努力的人.学习好帮手'
