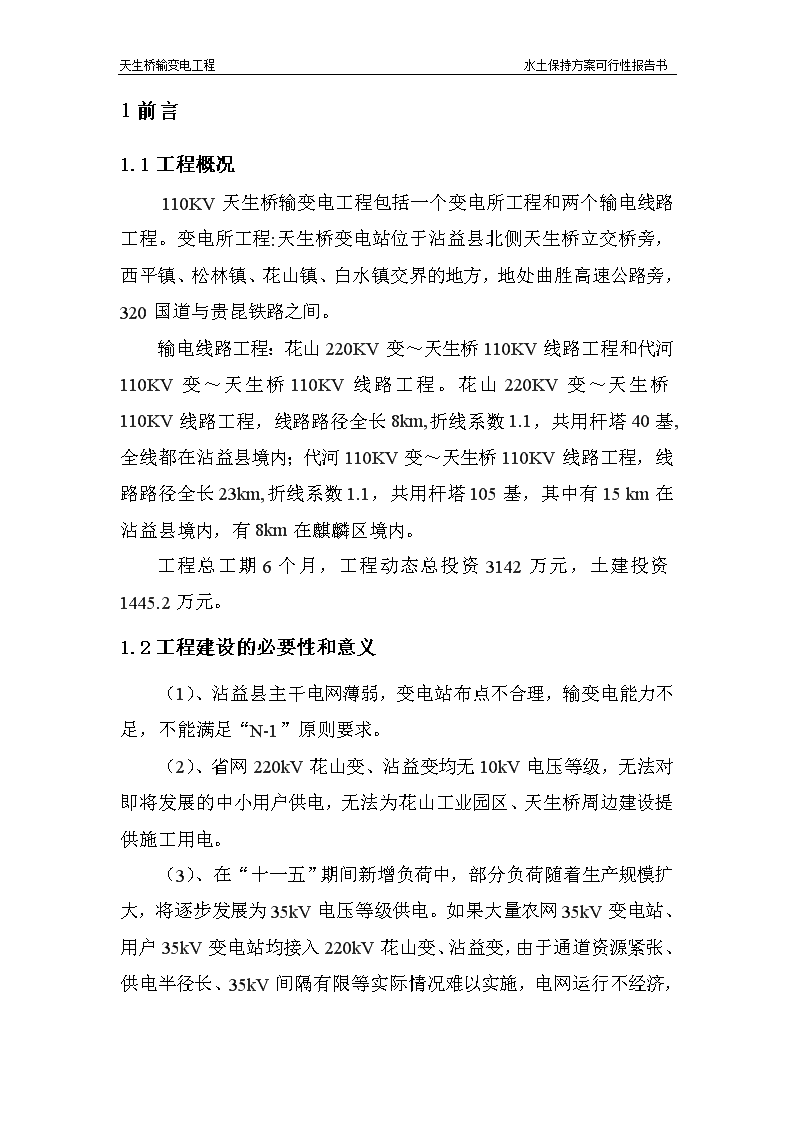

'天生桥输变电工程水土保持方案可行性报告书1前言1.1工程概况110KV天生桥输变电工程包括一个变电所工程和两个输电线路工程。变电所工程:天生桥变电站位于沾益县北侧天生桥立交桥旁,西平镇、松林镇、花山镇、白水镇交界的地方,地处曲胜高速公路旁,320国道与贵昆铁路之间。输电线路工程:花山220KV变~天生桥110KV线路工程和代河110KV变~天生桥110KV线路工程。花山220KV变~天生桥110KV线路工程,线路路径全长8km,折线系数1.1,共用杆塔40基,全线都在沾益县境内;代河110KV变~天生桥110KV线路工程,线路路径全长23km,折线系数1.1,共用杆塔105基,其中有15km在沾益县境内,有8km在麒麟区境内。工程总工期6个月,工程动态总投资3142万元,土建投资1445.2万元。1.2工程建设的必要性和意义(1)、沾益县主干电网薄弱,变电站布点不合理,输变电能力不足,不能满足“N-1”原则要求。(2)、省网220kV花山变、沾益变均无10kV电压等级,无法对即将发展的中小用户供电,无法为花山工业园区、天生桥周边建设提供施工用电。(3)、在“十一五”

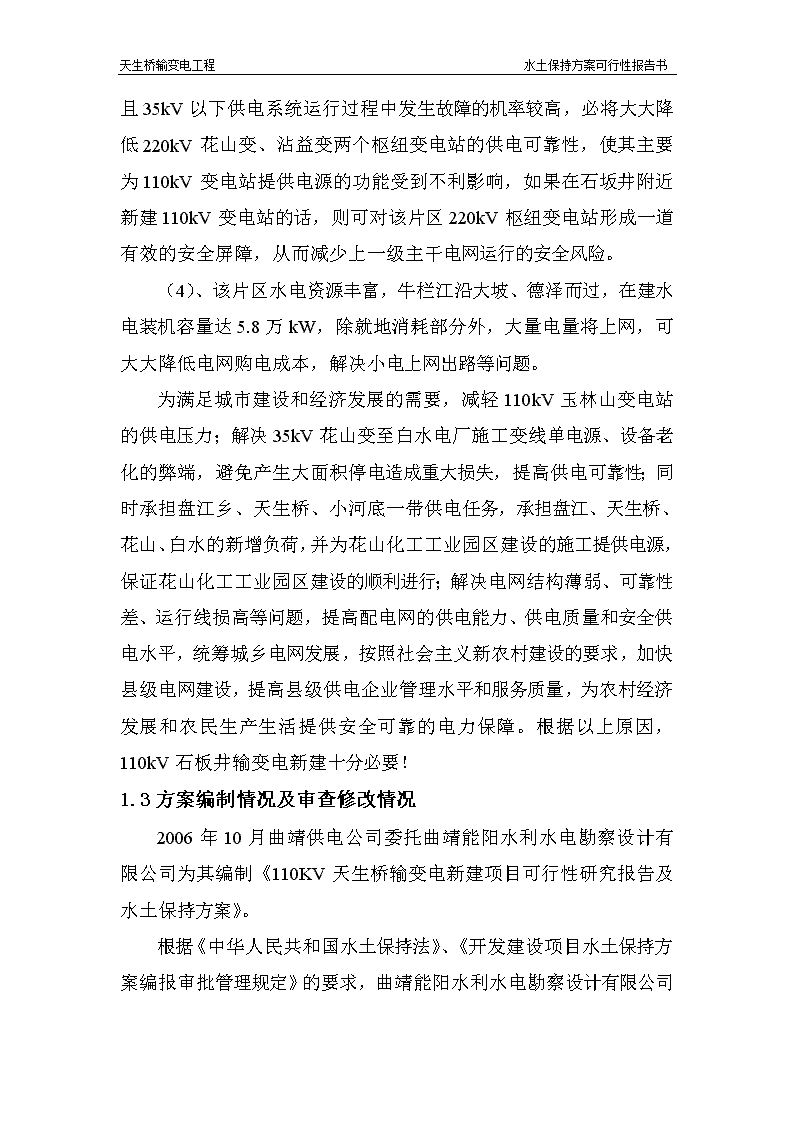

天生桥输变电工程水土保持方案可行性报告书期间新增负荷中,部分负荷随着生产规模扩大,将逐步发展为35kV电压等级供电。如果大量农网35kV变电站、用户35kV变电站均接入220kV花山变、沾益变,由于通道资源紧张、供电半径长、35kV间隔有限等实际情况难以实施,电网运行不经济,且35kV以下供电系统运行过程中发生故障的机率较高,必将大大降低220kV花山变、沾益变两个枢纽变电站的供电可靠性,使其主要为110kV变电站提供电源的功能受到不利影响,如果在石坂井附近新建110kV变电站的话,则可对该片区220kV枢纽变电站形成一道有效的安全屏障,从而减少上一级主干电网运行的安全风险。(4)、该片区水电资源丰富,牛栏江沿大坡、德泽而过,在建水电装机容量达5.8万kW,除就地消耗部分外,大量电量将上网,可大大降低电网购电成本,解决小电上网出路等问题。为满足城市建设和经济发展的需要,减轻110kV玉林山变电站的供电压力;解决35kV花山变至白水电厂施工变线单电源、设备老化的弊端,避免产生大面积停电造成重大损失,提高供电可靠性;同时承担盘江乡、天生桥、小河底一带供电任务,承担盘江、天生桥、花山、白水的新增负荷,并为花山化工工业园区建设的施工提供电源,保证花山化工工业园区建设的顺利进行;解决电网结构薄弱、可靠性差、运行线损高等问题,提高配电网的供电能力、供电质量和安全供电水平,统筹城乡电网发展,按照社会主义新农村建设的要求,加快县级电网建设,提高县级供电企业管理水平和服务质量,为农村经济发展和农民生产生活提供安全可靠的电力保障。根据以上原因,110kV石板井输变电新建十分必要!1.3方案编制情况及审查修改情况2006年10月曲靖供电公司委托曲靖能阳水利水电勘察设计有限公司为其编制《110KV天生桥输变电新建项目可行性研究报告及水土保持方案》。

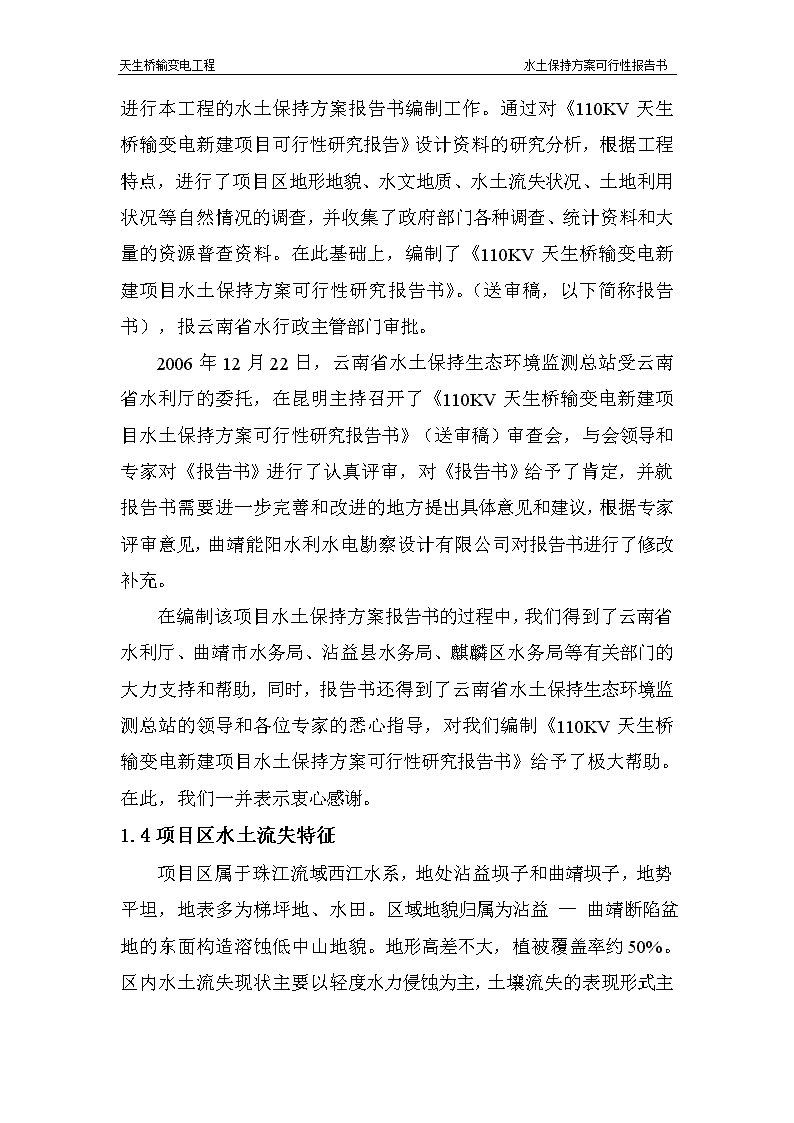

天生桥输变电工程水土保持方案可行性报告书根据《中华人民共和国水土保持法》、《开发建设项目水土保持方案编报审批管理规定》的要求,曲靖能阳水利水电勘察设计有限公司进行本工程的水土保持方案报告书编制工作。通过对《110KV天生桥输变电新建项目可行性研究报告》设计资料的研究分析,根据工程特点,进行了项目区地形地貌、水文地质、水土流失状况、土地利用状况等自然情况的调查,并收集了政府部门各种调查、统计资料和大量的资源普查资料。在此基础上,编制了《110KV天生桥输变电新建项目水土保持方案可行性研究报告书》。(送审稿,以下简称报告书),报云南省水行政主管部门审批。2006年12月22日,云南省水土保持生态环境监测总站受云南省水利厅的委托,在昆明主持召开了《110KV天生桥输变电新建项目水土保持方案可行性研究报告书》(送审稿)审查会,与会领导和专家对《报告书》进行了认真评审,对《报告书》给予了肯定,并就报告书需要进一步完善和改进的地方提出具体意见和建议,根据专家评审意见,曲靖能阳水利水电勘察设计有限公司对报告书进行了修改补充。在编制该项目水土保持方案报告书的过程中,我们得到了云南省水利厅、曲靖市水务局、沾益县水务局、麒麟区水务局等有关部门的大力支持和帮助,同时,报告书还得到了云南省水土保持生态环境监测总站的领导和各位专家的悉心指导,对我们编制《110KV天生桥输变电新建项目水土保持方案可行性研究报告书》给予了极大帮助。在此,我们一并表示衷心感谢。1.4项目区水土流失特征项目区属于珠江流域西江水系,地处沾益坝子和曲靖坝子,地势平坦,地表多为梯坪地、水田。区域地貌归属为沾益—曲靖断陷盆地的东面构造溶蚀低中山地貌。地形高差不大,植被覆盖率约50%。
天生桥输变电工程水土保持方案可行性报告书区内水土流失现状主要以轻度水力侵蚀为主,土壤流失的表现形式主要以面蚀为主。项目区属于《云南省人民政府关于划分水土流失重点防治区公告》的重点治理区,水土流失防治标准为二级。水土流失允许值为500t/km2·a。1.5方案编制结论该项目水土防治责任范围总面积为23.182hm2(沾益县水土防治责任范围面积17.645hm2,麒麟区水土防治责任范围面积5.537hm2),项目建设区防治责任范围面积3.733hm2,本项目直接影响区面积19.449hm2。项目建设过程中的弃渣总量3025m3,施工期可能新增的水土流失量为1423t。为了防治工程建设所产生的水土流失,减少对周边地区的影响,恢复项目区景观,在本项目主体工程设计提出了多种措施进行综合治理。本工程除主体工程设计的具有水土保持功能的措施外,本方案主要针对工程建设所造成的水土流失情况,新增布设了工程措施和植物措施进行治理。经统计,新增的水土保持工程措施数量为:砌浆石排水沟长180m,浆砌石挡墙长230m,场地平整1.231hm2,植物措施数量为:种植圆柏0.11hm2,种植旱冬瓜0.147hm2,种植狗牙根0.891hm2,具体工程量土石方开挖463m3,浆砌石挡墙260m3,浆砌石排水沟190m3,覆土量443m3,圆柏138株,旱冬瓜231株,狗牙根44.16kg,炮火绳3250株,车桑子3250株,香樟树120株,土工布0.27hm2,土料袋1860m3,临时排水沟1210m。主体工程动态总投资3142万元。水保措施总投资103.55万元,其中主体工程已有水保投资25.95万元,新增水保投资77.60万元。新增投资中:水土保持工程措施13.39万元,所占比例为17.3%;植物工程措施1.90万元;所占比例为2.45%;临时工程15.64万元,所占比例为20.15%;独立费用38.10万元,所占比例为49.09%
天生桥输变电工程水土保持方案可行性报告书;基本预备费4.14万元,所占比例为5.34%;水土保持设施补偿费4.4万元,所占比例为5.67%。通过各种防治措施的有效实施,使工程产生了以下几个方面的生态效益:扰动土地治理率为95.4%,水土流失治理度为85.5%,水土流失控制率为96%,挡渣率为98.5%,植被恢复系数为95.6%,林草覆盖率32.15%;改善了项目区的生态环境质量。
天生桥输变电工程水土保持方案可行性报告书天生桥输变电工程水土保持方案工程特性表项目规模天生桥输变电工程包括两条输电线工程和一个变电所工程,输线工程:花山220KV变~天生桥110KV线路工程和代河110KV变~天生桥110KV线路工程;变电工程是110KV天生桥变电工程。工程动态总投资3142万元,总工期6个月。建设地点云南省沾益县工程等级小Ⅰ型所在流域珠江流域西江水系工程总投资3142万元工程总工期2007年3月至2007年9月责任范围面积23.182hm2扰动地表面积3.733hm2项目建设区3.733hm2损坏水保设施面积3.399hm2直接影响区19.449hm2水土流失预测总量1423t减少水土流失总量1360t扰动土地治理率%95控制率%95防治任务及目标地貌类型西南土石山区盆地缓坡侵蚀剥蚀地貌、南亚热带半湿润气候省级水土流失分区公告珠江流域重点治理区水土保持措施防治面积3.192hm2治理度%85主要防治措施及工程量本工程水土流失防治措施有挡墙、土地整治、植物措施及施工临时措施。土石方明挖463m3.浆砌石挡墙260m3,挡墙长度230m,浆砌石排水沟190m3,排水沟长度180m,土工布0.27hm2,土料袋挡护1860m3。场地平整1.231hm2,种植面积1.2hm2,植树6988株,覆土443m3。水土流失背景值(t/km2.a)1028方案目标值(t/km2.a)750项目区允许值(t/km2.a)500控制比1.5渣场工程渣场采取挡墙、排水沟、场地整治和植物措施进行综合治理。拦渣率%95项目区可绿化面积1.26hm2植物措施面积1.2hm2植被恢复指数95%林草植被覆盖率20%水保投资总投资103.55万元方案新增投资中防治费30.93万元主体工程已列投资25.95万元补偿费4.4万元本水保方案新增投资77.60万元监测费15万元总投资/减少水土流失量76.14元/吨监理费8.55万元其它18.72万元方案实施期2007年3月至2008年9月方案编制单位曲靖能阳水利水电勘察设计有限公司建设单位曲靖供电有限责任公司地址曲靖市东星小区一组团地址曲靖市麒麟西路项目负责人及电话徐定宏0874-8969160法人及电话胡国华13987409020联系人及电话王兴韬0874-8969161联系人及电话庄益0874-3395652传真/邮编0874-8969188传真/邮编电子信箱qjsdsjywxt@126.com电子信箱
天生桥输变电工程水土保持方案可行性报告书2方案编制总则2.1编制目的和意义2.1.1编制目的天生桥输变电工程线路及塔基及变电讯所的施工不可避免扰动地貌、损坏土地和植被,产生水土流失。另外,施工过程中线路、塔基仍需临时占用部分土地,使部分植被遭到短期损坏。根据工程特性和工程区水土流失特点,结合水土保持法律法规的要求,本工程应做好项目建设的水土保持工作,通过编制水土保持方案,制定并实施有效的防治措施,使项目建设新增的水土流失得到有效控制,生态环境得到改善。2.1.2编制意义(1)通过科学合理的编制水土保持方案,落实法律法规的水土流失防治义务,使建设单位的法律责任和义务落到实处,为防治因工程建设造成的水土流失提供技术依据;(2)明确建设单位应承担的水土流失防治责任范围,预测工程可能产生的新增水土流失及其危害,确定水土流失防治重点区和防治目标,拟定方案实施进度和实施保证措施;(3)将水土流失防治纳入主体工程建设及年度计划,充分发挥水土保持设施的作用,保证“三同时”的落实;(4)经水行政主管部门审批后的水土保持方案报告书,具有强制实施的法律效力,为建设单位、政府部门、监督管理单位的工作提供法律和技术依据;(5)经审批后的水土保持方案,为水土保持监理、监测、竣工验收提供技术支撑;
天生桥输变电工程水土保持方案可行性报告书(6)达到开发建设项目与区域生态环境协调发展的目的。改善项目区生态环境,促进当地社会经济持续稳定发展。2.2编制依据2.2.1法律法规(1)《中华人民共和国水土保持法》(1991年6月29日);(2)《中华人民共和国国电法》(1995年12月);(3)《中华人民共和国水土保持法实施条例》(1993年8月1日);(4)《中华人民共和国水法》(2002年8月29日);(5)《建设项目环境保护管理条例》(1998年11月29日);(6)《电力设施保护条例》及《电力设施保护条例实施细则》(国务院令第239号);(7)《中华人民共和国防洪法》(1997年);(8)《中华人民共和国环境影响评价法》(2002年10月28日);(9)云南省实施《中华人民共和国水土保持法》办法(1994年7月27日);(10)云南省人大《关于我省开发建设项目认真做好水土保持工作的决议》。2.2.2部委规章(1)《开发建设项目水土保持方案管理办法》(1994年11月22日水利部、国家计委、国家环保总局513号);(2)《开发建设项目水土保持方案编报审批管理规定》(1995年5月30日水利部5号令,2005年7月8日水利部第24号令修订);(3)《水土保持生态环境监测网络管理办法》(2000年1月31日水利部令第12号);
天生桥输变电工程水土保持方案可行性报告书(4)《开发建设项目水土保持设施验收管理办法》(2002年10月14日水利部令第16号,2005年7月8日水利部第24号令修订);(5)《企业投资项目核准暂行办法》(国家发展各改革委员会令第19号)。2.2.3规范性文件(1)《全国生态环境保护纲要》(国发[2000]38号);(2)《全国生态环境建设规划》(国发[1998]36号);(3)水利部“关于印发《规范水土保持方案编报程序、编制格式和内容补充规定》和通知”(保监[2001]15号);(4)水利部办公厅“关于加强水土保持方案审批后续工作的通知”(办函[2002]154号);(5)水利部水土保持监测中心关于印发《开发建设项目水土保持监测设计与实施计划编制提纲(试行)》的函(水保监[2006]16号);(6)水利部“关于加强大中型开发建设项目水土保持监理工作的通知”(2003年3月5日水保[2003]89号);(7)水利部《关于开发建设项目水土保持咨询服务费用计列指导意见》(2005年6月17日保监[2005]22号);(8)关于水土保持方案编报审批有关问题的通知(云水水保[2002]12号文);(9)云南省水利厅《关于做好国家和省级审批的开发建设项目水土保持方案送达签收工作的通知》(2004年2月18日云水水保监[2004]3号);(10
天生桥输变电工程水土保持方案可行性报告书)关于在资源开发和基本建设中实行水土保持方案审批制度的通知 (云水保联字[1993]10号文);(11)《云南省开发建设项目水土保持生态环境监测管理暂行办法》(云南省水利厅公告2006第7号,2007年1月1日实施);(12)《云南省人民政府关于划分水土流失重点防治区的公告》(云政发[1999]51号);(13)云南省云价费发[1997]25号文“关于印发《云南省水土流失防治费及水土保持设施补偿费征收标准和使用管理暂行办法》的通知”(1997年1月17日);(14)《关于规范水土保持技术评审工作的意见》(办水保[2005]121号文);(15)《云南省开发建设项目水土保持生态环境监测管理暂行办法》(云南省水利厅公告2006第7号,2007年1月1日实施)。2.2.4规范标准(1)水利部《开发建设项目水土保持方案技术规范》(SL204—98);(2)中华人民共和国国家标准《水土保持综合治理技术规范》(GB/T16453.1~16453.6-1996);(3)中华人民共和国国家标准《水土保持综合治理效益计算方法》(GB/T15774-1995);(4)中华人民共和国国家标准《造林技术规程》(GB/T15776-95);(5)水利部《土壤侵蚀分类分级标准》(SLl90-96);(6)水利部《水利水电工程制图标准 水土保持图》(SL73.6-2001);(7)水利部《水土保持监测技术规程》(SL277-2002);
天生桥输变电工程水土保持方案可行性报告书(8)关于颁发《水土保持工程概(估)算编制规定和定额》的通知(水总[2003]67号);(9)《水利水电工程设计洪水计算规范》(SL44—93);(10)中华人民共和国国家标准《主要造林树种苗木》(GB6000-85);(11)中华人民共和国国家标准《防洪标准》(GB50201-94)。2.2.5技术资料(1)《云南省2004年土壤侵蚀现状遥感调查报告》(2006年2月);(2)曲靖市能阳水利水电勘察设计有限公司《天生桥变电站可行性研究报告书》2006年10月;(3)曲靖供电公司《天生桥输电线路工程可行性研究报告书》2007年1月;(4)1:1000变电所地形图;(5)1:10000天生桥变电站施工总布置规划图;(6)其它有关的工程设计资料及社会经济资料。2.3方案编制深度根据《开发建设项目水土保持方案技术规范》(SL204—98)关于项目水土保持方案编制深度的规定,本工程属于新建项目,主体工程可研设计报告已完成编写。为了使该项目水土保持方案与主体工程建设相适应,因此,本项目水土保持方案编制深度为可研。2.4设计水平年该项目为建设类项目,设计水平年为工程完工后第1年作为设计水平年。本工程施工期为6个月,工程计划2007年9月
天生桥输变电工程水土保持方案可行性报告书完工,方案设计水平年为2008年。3项目区概况3.1项目组成110KV天生桥输变电工程包括1个变电所工程和2条输电线路工程。工程特性见表3-1。表3-1工程特性表工程名称110KV天生桥输变工程建设单位曲靖供电有限责任公司工程组成变电所工程输电线路工程110KV天生桥变电所花山220KV变~天生桥110KV线路代河110KV变~天生桥110KV线路建设地点云南省沾益县云南省沾益县云南省沾益县建设性质新建新建新建建设工期6个月2007年3月~2007年9月2007年3月~2007年9月2007年3月~2007年9月工程占地3.643hm21.3970.8361.41土石方量挖方(自然方)582142777035填方584133895682弃渣(松方)11991824静态投资3057万元2020万元268万元769万元存弃渣场占地0.010.040.07由以下项目组成,杆塔施工区、牵张场和堆料场、道路区,存弃渣场,施工临时占地区和所区建设区组成。工程特性见表3-2。表3-2工程项目组成表1杆塔施工区2牵张场和堆料场
天生桥输变电工程水土保持方案可行性报告书3道路区4存弃渣场5施工临时占地区6所区建设区3.2输电线路概况3.2.1路径简述1、花山220KV变~天生桥110KV线路由花山变出线后,向南走向,路线从松林坝子穿过,经白坡村和虎鸦山,沿途村庄少,主要是耕地。线路路径全长8km,折线系数1.1,全线都在沾益县境内。线路走向见附图2。2、代河110KV变~天生桥110KV线路由代河变向南出线后,折向东,走向北,在沾益坝子东侧经过、经小涵洞,庄家屯、三官寺,陆家台子、杨家圩、堡子上、龙潭、土山、石河村等地,最后接入天生桥变电所,线路路径全长23km,折线系数1.1,其中麒麟区境内线路长7km,沾益县境内线路长16km。线路走向见附图2。3.2.2杆塔和杆塔基础1、杆塔线路采用的塔杆型式有双杆杆型各自立式铁塔塔型,花山220KV变~天生桥110KV线路共用杆塔40基,代河110KV变~天生桥110KV线路共用杆塔105基。部分塔型均配有全方位高低腿,再加上高低基础,减少基面开挖的土石方量,最大限度地减少对土地的扰动各对植被的破坏。满足水土保持的要求。输电线路设计使用的主要杆塔型式详见表3-3。
天生桥输变电工程水土保持方案可行性报告书
天生桥输变电工程水土保持方案可行性报告书表3-3110kV天生桥变电站输变电工程线路杆塔数量及占地面积估算表线路名称线路长度(km)杆塔数量(基)总占地面积(㎡)双杆杆型自立式铁塔塔型HL-18(2)HL-21(2)Z65(12)-19Z65(12)-25JG1(B)-18JG2(B)-18JG3(B)-18占地0.142㎡占地0.142㎡占地16.0㎡占地24.8㎡占地30.7㎡占地30.7㎡占地30.7㎡天生桥~代河110kV线路2345251296530.142×(45+25)+16×12+24.8×9+30.7×(6+5+3)=854.94天生桥~花山110kV线路81510434130.142×(15+10)+16×4+24.8×3+30.7×(5+1+2)=387.55合计316035161211651242.49注:电杆占地面积为杆脚占地范围,铁塔占地面积为塔脚范围内面积。
天生桥输变电工程水土保持方案可行性报告书2、杆塔基础本工程沿线经过各种不同地质条件的地区,采用不同的基础型式适应不同的地质条件。根据地形、地质条件和各类塔型的使用条件、基础的受力特点及经济技术指标,工程线路选择了全掏挖式、柔性板式、现浇阶梯工、主柱加高工和岩石锚筋式基础。1)基础掏挖基础适用于土质较好的粘性土或碎石土,且无地下水的塔位。2)柔性板式基础此类基础适用于各类地质条件的地基。基础施工采用大开挖形式,基础的主柱及底板都配筋。3)现浇阶梯基础该类基础的特点是对地基适应性强(包括有地下水时)。基础施工采用大开挖形式,以主柱配筋,受力明确,施工时质量易保证的优点。4)主柱加高基础塔位位于山坡时,为了减少塔位基面开挖的土石方量和降基,保持自然坡体的稳定和植被,使工程建设在保护自然环境、水土保持方面起到积极的作用。5)岩石锚筋基础该基础用于岩石坚硬,轻微风化,成片且厚度较大的灰质岩地带。3.2.3施工交通条件变电所所址在320国道和曲胜高速公路之间,交通便利。新修进所道路长240m,路基宽6.5m,路面宽4.5m,占地面积0.156hm2,为混凝土路面。
天生桥输变电工程水土保持方案可行性报告书线路工程沿线有,曲胜高速公路,320国道,宣天一级路,以及沿线都有村寨道路相连,交通便利,只需要新修临时道路,总长1.6km,路基宽5m,路面宽4m,占地面积为0.8hm2,为泥结石路面,最大纵坡8%,最小半径15m。就能满足工程施工要求。3.2.4交叉跨越方案交叉跨越统计见下表3-4表3-4交叉跨越统计次数内容花山220KV变~天生桥110KV线路代河110KV变~天生桥110KV线路35KV电力线2210KV电力线58380V及以下电力线2050一级通信线23通信线45一般公路25高速公路12铁路1民房(估计数/km)2503003.3变电所概况3.3.1所址地理位置天生桥位于沾益县城北东50度,地理坐标为东经25°39′,北纬103°32′。所址位320国道旁,距沾益县城5km,距曲靖25km交通较为方便,详见交通位置图。3.3.2工程建设规模110kV天生桥变建设规模(1)、电压等级:110kV/38.5kV/10kV;(2)、主变变压器型式、容量及台数:最终2×40MVA,本期建成一台。有载调压,主变抽头为110±8×1.25%/38.5±2×2.5%/10.5kV。
天生桥输变电工程水土保持方案可行性报告书(3)、主变中性点接地方式:110kV侧:中性点按不死接地设计;35kV侧:按经消弧线圈接地设计。本期暂不装设消弧线圈装置,预留装设一台自动调谐消弧线圈装置的场地。(4)、电气布置:110kV部分采用屋外普通中型布置;35kV部分采用屋内单列开关柜布置;10kV部分采用屋内单列开关柜布置;无功补偿电容器组采用屋外布置。(5)、各级电压出线;110kV侧:110kV侧出线6回。初期上3回:一回从110kV代河变至110kV天生桥线路,长度约17km,导线选LGJ—185/25;第二回从220kV花山变至110kV天生桥线路,长度约10km,导线选LGJ—185/25;第三回从德泽电站、厅子塘电站至110kV天生桥线路,作为电站110kV接入,线路长度约50km,导线选LGJ—185/25。35kV侧:35kV输出考虑新建天生桥变电站35kV至白水变电站同杆双回线路,天生桥变电站35kV至黑老湾变电站同杆双回线路,天生桥变电站35kV至宇恒水泥厂线路。35kV侧出线按10回考虑,其中5回备用。初期上5回。10kV侧:10kV侧出线按10回考虑,其中5回备用。初期上5回。(6)、电气主接线:110kV侧:单母线分段接线;35kV侧:单母线分段接线;10kV侧:单母线分段接线。
天生桥输变电工程水土保持方案可行性报告书(7)、无功补偿装置:根据调相调压计算,110kV天生桥变需装设无功补偿装置,装设总容量为16Mvar,按4×4Mvar进行分组。初期装设2×4Mvar无功容量。3.3.3所区平面布置所区平面布置:总平面布置根据工艺要求,110kV布置在所北面,35kV位于所区南面,无功补偿装置、10kV配电装置位于所区的西面;主控综合楼,消防水池,消防水泵,位于所区西面;#1主变,#2主变等,位于所区中部。3.3.4施工规划布置1、所区施工场地规划由于所区占地面积较大,施工临建用地可灵活布置在所区各建构物施工场地周围,不需另外新征土地;同时由于施工人员较少,为减少征地结合施工时序,在所址征地范围内解决施工人员住宿问题。2、道路建设区进所道路从320国道引接,全长240m,路宽6.5m,占地0.156hm2。3、剥离表土堆存场工程临时剥离表土堆存场5409m3(松方),考虑到施工结束后可作为绿化覆土用,拟将堆在变电所所周围的耕地里,需占地0.1hm2。3.4施工方法和施工工艺3.4.1输电工程输电线路线路施工采用建杆塔后架线的方式进行,工程施工分三个阶段:一是施工准备;二是基础施工;三是杆塔组立及架线。1、施工准备
天生桥输变电工程水土保持方案可行性报告书施工准备阶段主要是施工备料及施工便道的施工。线路尽量沿公路走向,施工道路尽量利用已有公路,必要时可以对一些公路进行整修以适应施工需要。2、基础施工1)线路在确保安全和质量的前提下,尽量减少开挖的范围,避免不必要的开挖或过多的破坏地貌,以利水保要求和塔基边坡的稳定。岩石地质比较稳定的桩位,设计允许的前提下,基础底板尽量采用以土代模的施工方法,减少土石方开挖量。2)在铁塔基础基面土方开挖时,根据铁塔高低腿的配置情况,结合实际地形慎重进行挖方作业;挖方时,上坡边坡一次按规定放足,避免立塔完成后进行二次放坡;基础高差超过3m时,注意内边坡保护,尽量少挖土方,当内边坡放坡不足时,砌挡土墙。对降基较大的塔位,在坡脚修筑排水沟,在坡顶修筑截水沟,有效有疏导坡上的径流,防止雨水对已开挖坡面各基面的冲刷;施工中保持边坡稳定各尽量不破坏自然植被,对弃土严格按照有关规定处理。3)基础施工时,尽量缩短基坑暴露时间,尽量做到随挖随浇筑基础,同时做好基面及基坑的排水工作。对于岩石嵌固基础和全掏挖基础原基坑,采取人工开挖或分层定向爆破以及人工和爆破相结的方式,避免大开挖、在爆破;基坑开挖较大时,尽量减少对基底土层的扰动。4)基础施工遇到泥水坑、流沙坑时,采用钢先浇梁及钢模板组合挡土板配合抽水进行开挖施工;或采用单个基坑开挖后先浇筑混凝土基础以及基坑周围采用明沟排水法或井点降水法进行开挖施工;在交通条件许可的塔位采用挖掘突击挖掘的方式,以缩短挖坑的时间,避免坑壁坍塌。
天生桥输变电工程水土保持方案可行性报告书5)岩石基坑在条件允许时采用小装药松动爆破法施工,否则采用凿岩机或用膨胀剂松动法施工。3、铁塔组立及架线施工1)工程所用直线塔或耐张塔根据铁塔结构自垂特点采用悬浮摇臂抱杆或落地通天摇臂抱杆分解组立。2)架结及附件安装各线路导、地线均采用张力放线施工方法。各施工单位根据自身条件选择一牵四或一牵二两种放线方式。对于经过林区的线路,为减少对林木的砍伐,采用高跨通过;在跨越35KV以上电力线、Ⅲ级以上通信线时,均考虑搭设跨越架;公路的跨越也应搭设跨越架,以免阻碍交通或损伤导线。3.4.2变电所工程1、土方开挖土方工程主要包括所内场地平整、排水沟及排及围墙基础开挖。除建(构)筑物基础工程外,以上工程务必同时进行,以确保场地平整工程顺利进行。2、混凝土工程为了保证混凝土质量,工程开工前,主动与气象部门联系,掌握近期天气情况,尽量避开大的异常天气,做好防雨措施。基础施工期,以先打桩、再开挖、后做基础为原则。3.5土石方平衡及渣场规划3.5.1土石方平衡杆塔施工区:开挖土石方9982m3(自然方),回填方8006m3(自然方),弃渣2668m3(松方)。分别堆放在五个弃渣场内。具体见表3-3。
天生桥输变电工程水土保持方案可行性报告书道路区:开挖土石方1930m3(自然方),回填方2225m3(自然方)。施工临时道路开挖土石方1330m3(自然方),回填方1065m3(自然方),弃渣357m3(松方),有178m3(松方)弃方堆放在Ⅰ#弃渣场内,其余堆放在Ⅲ#弃渣场内,进所道路开挖土石方600m3(自然方),回填方1160m3(自然方),向所区工程借方560m3(自然方),没有弃渣。具体见表3-3。所区工程:开挖土石方9362m3(自然方),其中表土开挖4161m3(自然方),回填方4641m3(自然方)。还有560m3(自然方)被借了回填进所道路。表土为所区绿化覆土之用,没有弃渣。具体见表3-5。表3-5天生桥输变电工程土石方平衡计算表单位:m3序号项目名称挖方(自然方)填方(自然方)借方量(自然方)表土量(自然方)表土堆存弃渣(松方)弃渣去向Ⅰ#弃渣场Ⅱ#弃渣场Ⅲ#弃渣场Ⅳ#弃渣场Ⅴ#弃渣场1塔杆施工区998280062668453.55604535476542道路区19302225357.82.1施工道路区13301065357.81791792.2进场道路区6001160-56003所区工程936246415604161剥离表土堆存场0合计212741487256041613025632560632547654注:松散系数按1.35计.3.5.2存弃渣场规划工程开挖土石方量为21274m3(自然方),表土剥离量为4161m3(自然方),土石方回填量为14872m3(自然方)。根据工程的特点,对施工条件和交通情况进行了综合考虑,由于线路长,点分散,工程弃渣量相对较小。为了便于对弃渣场进行治理,和
天生桥输变电工程水土保持方案可行性报告书以后对工程进行验收和管理。线路工程共规划了5个弃渣场,变电所工程规划了1个剥离表土堆存场。花山220KV变~天生桥变110KV输电工程弃渣1192m3,工程规划2个弃渣场,占地0.04hm2,堆放在Ⅰ#弃渣场和Ⅱ#弃渣场弃内。Ⅰ#弃渣场占地0.02hm2,堆渣632m3,堆渣高度3.16m,堆渣容量1000m3,弃渣堆放在附近的低洼地。Ⅱ#弃渣场弃占地0.02hm2,堆渣560m3,堆渣高度2.8m,堆渣容量1000m3,弃渣堆放在附近的低洼地。代河110KV变~天生桥110KV线路工程弃渣1827m3,工程规划了弃渣场,占地0.07hm2,堆放在Ⅲ#弃渣场、Ⅳ#弃渣场和Ⅴ#弃渣场弃内。Ⅲ#弃渣场占地0.025hm2,堆渣632m3,堆渣高度2.53m,堆渣容量1000m3,Ⅳ#弃渣场占地0.02hm2,堆渣547m3,堆渣高度2.7m,堆渣容量800m3;Ⅴ#弃渣场占地0.025hm2,堆渣653m3,堆渣高度2.31m,堆渣容量1000m3;弃渣堆放在附近的低洼地。110KV天生桥变电所工程有5409m3表土(松方),工程规划了1个表土剥离堆存场,占地0.1hm2,平均堆土高度5.4m,堆放在所区外围空地里,工程完工后,剥离表土堆存场复耕。3.6工程施工占地杆塔施工区占地1.016hm2,包括杆塔永久占地区占地0.685hm2和跨越障碍临时占地区占地0.331hm2;堆料场及牵张场占地0.183hm2;道路区0.956hm2,包括施工临时道路区占地0.8hm2和进所道路0.156hm2;存弃渣场0.21hm2;临时施工占地0.137hm2;所区建设区1.231hm2。综上所述,本工程占地总面积为3.733hm2,详见表3-6。
天生桥输变电工程水土保持方案可行性报告书表3-6工程占地一览表单位:hm2序号项目水田梯坪地坡耕地林地荒草地合计1杆塔施工区0.1880.5250.1560.0980.0491.0161.1杆塔永久占地区0.1410.3680.0940.0490.0340.6851.2跨越障碍临时占地区0.0470.1580.0620.0490.0150.3312堆料场及牵张场0.030.0920.0280.0190.0140.1833道路区0.180.480.130.070.0960.9563.1施工临时占地区0.180.380.130.070.040.83.2进所道路区 0.1 0.0560.1564存弃渣场00000.210.215施工临时占地区0.0120.080.020.0130.0120.1376所区建设区 1.221 0.011.231合计0.412.3980.3340.20.3913.7333.7施工进度根据曲靖市能阳水利水电勘察设计有限公司《天生桥变电站可行性研究报告书》和曲靖供电公司《天生桥输电线路工程可行性研究报告书》,天生桥110kV输变电工程建设总工期为6个月。从2007年3月至2007年9月。
天生桥输变电工程水土保持方案可行性报告书4项目区自然环境概况4.1地形地貌4.1.1输电线路1、花山220KV变~天生桥变110KV线路:线路为高原地貌,海拔为1850~1950m左右,沿线都是坝子,地形平缓,相对高差不大。沿线无高深山谷切割。2、代河110KV变~天生桥变110KV线路:线路为高原地貌,海拔为1850~1950m左右,地形平缓,相对高差不大。4.1.1变电所工程区地处一平地,地势平坦,地表为旱地。场地四周较为开阔。该所址区域地貌归属为沾益—曲靖断陷盆地的东面构造溶蚀低中山地貌。所址内地形高差约为1-2m。4.1.2地质1、区域地质站址属于沾益——曲靖盆地地貌,地势平缓开阔。区内岩层产状平缓,倾角大都在15°-30°之间,断裂发育,断裂之间发育着宽缓的短袖褶皱和断陷盆地。区内主要断层为近南北向的堡子上断层和北东向的沾益弧形断层。这两条断层不仅规模大,而且在地质历史中长期发展。天生桥上断层走向10°-190°,仅北部长约6km出露地表,断层西盘(下盘)为震旦上统、寒武下-中统、志留中-上统合下泥盆统;断层东盘(上盘)为中泥盆统上双河组到上古生界。断层倾向南东,倾角80°,断层落差大于1000m
天生桥输变电工程水土保持方案可行性报告书,其大部分隐伏于新生代沉积物下。该断层在地质历史经历中长期活动,造成断层东西两侧古地理环境的差别,沉积活动的差异。第三纪开始,断层西盘大幅度沉降,形成沾益-曲靖盆地,堆积了新生代沉积物近千米。2、所区工程地质据钻孔资料揭露地层为,地基表层由粉质粘土、粘土、少量碎石以及植物根茎组成的耕植土;其下为粘土,硬塑状态,基底为中风化灰岩。根据土的力学特征,将场地土划分为三层,现自上而下描述:第①层:耕植土杂色,以褐红、土红、砖红、棕黄色为主,松散,主要由粘土、粉质粘土、砖块、工业垃圾以及大量的植物根茎组成,全场连续分布,厚度为0.00-0.50m,平均厚度为0.55m。第②层:粘土褐红、砖红,坚硬-硬塑状态,稍湿,为第四系残、坡积物局部夹有少量为风化完全的母岩碎石,手搓成土状,上部较硬,下部与基岩面接触带状态稍软,在空间展步上呈递变趋势。根据化验资料表明:aw=0.476≤0.55(规范值),属于坚硬状态,液限WL=106.19>50%(规范值),为原生红粘土层,液塑比Ir=2.370,(I’r=1.4+0.0066WL=2.101),(Ir≥I’r)复侵水特征为:收缩后复侵水膨胀,能恢复到原位。该层全场均有分布,较为稳定,顶板埋深0.50-7.20m,层厚度6.70-11.10m,平均厚度9.80m。第③层:灰岩灰白、灰白色,坚硬状态,岩心呈短柱状,节理、裂隙发育,裂隙间方解石脉充填,上部较为破碎,风化差异,岩石单轴抗压强度33.575Mp,该层分布较为均匀,顶板埋深7.20-11.60m,层底未揭穿,最大控制厚度为9.60m。
天生桥输变电工程水土保持方案可行性报告书4.1.3地震烈度根据中国地震动参数区划图(G131306——2001),本区地震动峰值加速度为0.15,地震动反应谱特征周期为0.45s。地震动峰值加速度相对应的地震基本烈度为Ⅶ度。4.1.4土壤本工程所在区域以红粘土为主,水稻土、红壤、紫色土、红黄壤等。这些土壤理化性能好,土层深厚,肥力中等,土质均匀,以稍湿,硬塑状态为主。局部地段下伏土层为湿-很湿、可塑-软塑状态。上部硬塑层红粘土厚度估计为3-7米。4.1.4森林植被项目区植被覆盖率一般,天然植被以灌草居多,林木以次生林为主。常见的乔木为云南松、华山松、圆柏、柳杉、柳树、杨树、桉树、板栗等;灌木为杜鹃、杨莓、野山茶等;草本植物以禾本科和蕨类植物为主。经调查及分析计算,项目区植被覆盖率一般,植被覆盖率约为38%。4.1.5水文气象工程地处云贵高原中部,珠江流域源头地区,属北亚热带与温暖带地区,是半湿润、半干燥气候的过渡地带,平均气温是由北向南逐渐升高,沾益为14.6℃,麒麟区为14.7℃;年平均降雨量沾益为1017.8mm,麒麟区为1008mm,降水主要集中于6~10月份,此区间的降水量占全年的80~85%,相应径流量亦如此,而11月~次年5月降水量仅占全年的15~20%。平均降雪日6天,平均日照2096小时,平均风速2.7米/秒。工程所在地最大24h降雨(p=10%)为152.5mm,6h降雨为121.1mm,1h降雨为78.1mm。
天生桥输变电工程水土保持方案可行性报告书4.2项目区社会经济概况4.2.1区划情况沾益县现有国土面积2801.27平方公里,辖7个乡、3个镇,共120个村公所(办事处)。是云南省与贵州及沿海城市进行政治、经济、文化交流的陆上通道。4.2.2人口情况至2004年底,全县总户数97237户,其中农业户数81671户,非农业户数15566户;总人口378456人,其中非农业人口43685人,农业人口334771人。境内居住着汉、彝、回、苗、纳西等十多个民族。4.2.3经济结构随着改革开放的深入,全县社会、经济和科学技术有了较快的发展,经济结构上初步建立了粮食、林业、烤烟、蚕桑、水产、畜牧等农业产品基地;初步形成了化工、能源、矿产、建筑建材、轻纺等主要工业和第三产业。到2000年底,全县实现国民生产总值165600万元,第一产业59106万元,占35.7%;第二产业72184万元,占43.6%;第三产业34310万元,占20.7%。辖区内工农业总产值为248873万元,全县财政收入10933万元,城填居民平均收入5613元,农民人均纯收入1940元。4.3项目区水土流失现状4.3.1水土流失状况根据《云南省土壤侵蚀现状遥感调查报告》(云南省水利厅、云南省水利水电科学研究所2006年2月),沾益县土地总面积为2801.27km2,其中土壤侵蚀面积为1025.66km2,占总面积的36.6
天生桥输变电工程水土保持方案可行性报告书%,平均土壤侵蚀模数为1065t/km2·a,属轻度侵蚀。麒麟区土地总面积为1552.92km2,其中土壤侵蚀面积为394.93km2,占总面积的25.4%,平均土壤侵蚀模数为802t/km2·a,属轻度侵蚀。根据《土壤侵蚀分类分级标准》(SL190—96)判断,工程区域位于西南土石山区,土壤侵蚀类型以水力侵蚀为主,水土流失允许值为500t/km2·a。根据现场调查,工程区域内主要以坝子为主,有部分丘陵。此区土地开垦利用率高,现状多为水田,梯坪地,坡耕地,还有部分草地和林地。人类活动频繁。工程区域总体水土流失强度为轻度侵蚀。4.3.2水土保持现状近年来,曲靖市不断加强水土保持生态建设工作,坚持预防监督与综合治理两手抓。通过人工治理和生态自我修复的有机结合,共完成综合防治面积304.47km2。并组织和实施了大批生态环保项目(退耕还林、还草、水利、水保等)。工程区属长治工程和珠治工程的范围,工程区现有水土流失的危害得到缓解。
天生桥输变电工程水土保持方案可行性报告书5水土流失预测5.1水土流失影响分析110KV天生桥输变电工程建设中土地占用、道路建设、基础开挖、弃渣堆放等施工将不可避免扰动地貌损坏土地和植被、破坏土体结构,从而造成新的水土流失。本工程只在基建期产生水土流失,具有流失面积广、水土流失量大,流失时间短等特点。工程建设对水土流失的影响分析见表5-1。表5-1天生桥输变电工程建设水土流失影响分析序号工程项目施工内容及水土流失影响分析1工程占地占地后将改变土地的利用方式,改变原地貌损坏原有的水土保持功能。2道路建设根据施工需要,对部分运输条件差的道路进行扩宽修整或新修;扰动了原地貌、损坏了土地各植被,造成水土流失。3工程开挖在施工过程中高挖低填,形成裸露坡面,改变了土体结构,加剧了水土流失4弃渣堆放根据土石方平衡计算,工程在建设过程中有部分弃渣,由于松散堆放,在降雨将会随水流失5杆塔组立杆塔运至现场进行组立,需要征占一定的临时施工场地,在施工过程中,扰动了原有地貌、损坏了土地的植被,造成水土流失。6放线紧线进行张力牵张线并紧线,需要租用牵张场地,在施工过程中,扰动了原有地貌、损坏了土地的植被,造成水土流失。7材料堆放由于线路工程呈线状分布,需要按照一定要求分标段施工,为了便于材料的保管及方便施工,需要就近设置材料堆放场所;在施工过程中,扰动了原有地貌、损坏了土地的植被,造成水土流失。8变电所占地在施工过程中,扰动了原有地貌、损坏了土地的植被,造成水土流失。5.2预测分析原则根据本工程建设所产生水土流失特点,水土流失预测的原则如下:(1)所有的预测方法、预测内容和预测结果等,均是以“在不采任何水土保持措施的情况下”为前提进行的预测分析。(2)由于工程建设所产生水土流失集中在施工期间,因此只进行施工期间工程施工区的水土流失分析预测;
天生桥输变电工程水土保持方案可行性报告书5.3预测内容和方法根据水利部《开发建设项目水土保持方案技术规范》(SL204--98)的规定,天生桥输变电工程建设工程水土流失统计和预测的内容主要有:(1)扰动原地貌、破坏土地面积天生桥输变电所建设工程对原土地地貌的扰动、破坏情况,在查阅主体工程设计资料基础上,采用实地调查和图面量测、数据统计相结合的方法进行测算。(2)损坏水土保持设施天生桥输变电工程建设工程对水土保持设施的破坏情况,在查阅项目技术资料基础上,采用实地调查和图面直接量测、数据统计相结合的方法进行测算。(3)可能造成水土流失面积预测该开发建设项目可能造成的水土流失面积,主要通过项目主体工程设计资料和原地形地貌、地质、土壤、植被、气候等因子综合判定和测算。(4)弃土弃渣量统计及其流失量预测天生桥输变电工程建设工程弃土弃渣量,在查阅项目技术资料和实地调查基础上,通过主体工程设计资料统计获得。天生桥输变电工程建设工程弃土弃渣流失量的预测,结合堆放条件,参考类似工程采用流失率进行预测。(5)可能造成水土流失总量预测本工程可能造成的新增水土流失总量预测,是在调查建设项目对地面表层、植被扰动情况、弃土弃渣组成及其堆放情况的基础上,分区分项进行预测后,统计计算而得。
天生桥输变电工程水土保持方案可行性报告书(6)可能造成水土流失危害的预测天生桥输变电建设过程中,工程征用、占用地区及影响范围内的地表将遭受不同程度的扰动、破坏,局部地貌将发生较大的改变,不仅严重影响输变电本身的安全,也将对输变电建设区区域生态环境和社会环境造成严重不利影响。有必要从区域生态环境、社会环境、主体工程安全运行等方面有可能造成危害加以预测,防治。5.4扰动原地貌、损坏土地面积天生桥输变电工程建设工程扰动原地貌、损坏土地面积,主要是根据收集项目主体工程技术资料统计计算,部分是结合实地调查和图面量测获得。天生输变电工程建设项目扰动原地貌面积3.733hm2,见表5-2。表5-2天生输变电工程扰动原地貌面积单位hm2序号项目水田梯坪地坡耕地林地荒草地合计1杆塔施工区0.1880.5250.1560.0980.0491.0162堆料场及牵张场0.030.0920.0280.0190.0140.1833道路区0.180.480.130.070.0960.9563.1施工临时道路区0.180.380.130.070.040.8003.2进所道路区0.10.0560.1564存弃渣场00000.210.214.1弃渣场00000.114.2剥离表土堆存场0.10.15施工临时占地区0.0120.080.020.0130.0120.1376所区建设区1.2210.011.231合计0.412.3980.3340.20.3913.7335.5损坏水土保持设施根据天生桥输变电工程施工占地设计资料,并结合现场调查情况,综合测算工程施工占用、损坏的水土保持设施。天生桥输变电工程工程建设过程中损坏水土保持设施,为具有一定水保功能的梯坪地、水田、林地、荒草地,面积为3.399hm2。
天生桥输变电工程水土保持方案可行性报告书见表5-3表5-3损坏水保设施的面积统计表单位:hm2序号项目水田梯坪地林地荒草地合计1杆塔施工区0.1880.5250.0980.0490.862堆料场及牵张场0.030.0920.0190.0140.1553道路区0.180.480.070.0960.8263.1施工临时道路区0.180.380.070.040.673.2进所道路区0.10.0560.1564存弃渣场0000.210.214.1弃渣场0000.110.114.2剥离表土堆存场0.10.15施工临时占地区0.0120.080.0130.0120.1176所区建设区1.2210.011.231合计0.412.3980.20.3913.3995.6可能造成水土流失面积预测根据工程建设过程中,各类施工场地对地表扰动的具体情况和对可能造成的水土流失治理的难易程度等特点,初步测算天生桥输变电工程建设过程中可能造成水土流失面积共3.733hm2,见表5-4。5-4可能造成水土流失面积预测统计表单位:hm2序号项目水田梯坪地坡耕地林地荒草地合计1杆塔施工区0.1880.5250.1560.0980.0491.0162堆料场及牵张场0.030.0920.0280.0190.0140.1833道路区0.180.480.130.070.0960.9564存弃渣场00000.210.215施工临时占地区0.0120.080.020.0130.0120.1376所区建设区1.2210.011.231合计0.412.3980.3340.20.3913.7335.7弃渣量统计天生桥输变电工程,挖填不平衡,挖方大于填方,产生少量弃方,根据建设区各种条件综合研究后,主体工程设计设置了弃渣场和剥离表土堆存场存放工程不同分区产生的充渣和表土。弃渣量:3025m3(松方),具体见表3-2。
天生桥输变电工程水土保持方案可行性报告书5.8可能造成的水土流失总量预测5.8.1水土流失预测方法5.8.1.1预测分区由于施工项目用地方式不同,水土流失特点不同,造成的危害也不相同。根据相同用途地块水土流失具有相似性的特点,分别对工程进行分区,一共分为6个区,分别为:杆塔施工区、牵张场及堆料区、道路区、存弃渣场、施工临时占地区和所区建设区。水土流失预测面积及分区情况见详见表5-5。表5-5水土流失预测分区及面积统计表序号水土流失分区子区水土流失面积(hm2)备注1杆塔施工区1.0162堆料场及牵张场0.1833道路区施工临时道路区0.8进所道路区0.156混凝土路面4存弃渣场弃渣场0.11剥离表土堆存场0.15施工临时占地区0.1376所区建设区1.231水土流面积合计3.7335.8.1.2水土流失预测时段天生桥输变电工程建设工程为一次性建设类项目,可能导致的新增水土流失主要发生在项目建设期。根据《开发项目水土保持方案技术规范》规定,水土流失预测时段划分为建设期(即施工期)。基建期水土流失预测水平年考虑到水土保持措施特别是植物措施产生效益的滞后性,其预测年限可延长一年,预测水平年与设计水平年相同即工程完工后的第一年,本工程基建期为0.5年,则水土流失预测预测总时段为1.5年。根据建设项目施工顺序的先后和不同的施工工艺特点,结合工期划分和施工组织进度安排、各预测分区的特点以及建设区植被恢复条件等,对每个预测区进行时段划分。划分结果见表5-6:
天生桥输变电工程水土保持方案可行性报告书表5-6水土流失预测分时段划分表单位:年序号水土流失分区子区强流失时段(t1)次强流失时段(t2)合计1杆塔施工区0.511.52堆料场及牵张场0.511.53道路区施工临时道路区0.3011.3进所道路区0.2511.254存弃渣场弃渣场0.2511.25剥离表土堆存场0.2511.255施工临时占地区0.511.56所区建设区0.511.55.8.1.3水土流失预测方法天生桥输变电工程建设过程中所产生的水土流失,主要来源于弃土、弃渣、道路路基开挖、施工建设开挖形成的裸露坡面、施工临时用地等。天生桥输变电工程建设工程的水土流失预测,按有关技术规范的要求,结合本工程施工区水土流失调查成果,采用侵蚀模数法和流弃比法进行预测。鉴于在天生桥输变电工程建设项目中,不同的施工场地因扰动地表的方式不同,其所产生的水土流失形式和强度亦不同,本设计按照前述所划分区分别预测在不采取任何水土保持措施情况下产生的新增水土流失量。项目水土流失预测范围内的原生土壤侵蚀模数,根据《云南省2004年土壤侵蚀现状遥感调查报告》(云南省水利厅,云南省水利水电科学研究所2006年2月)。结合现场调查综合分析结果,分区分土地利用类型确定。扰动后各水土流失预测分区的土壤加速侵蚀系数,则根据经验、结合现场观测资料综合确定。(1)扰动地貌可能新增水土流失量计算方法天生输变电
天生桥输变电工程水土保持方案可行性报告书工程施工期水土流失防治责任范围内(除存、弃渣场以外)的各水土流失预测分区,因施工扰动后地表裸露受降水冲蚀等造成的可能新增水土流失量,拟采用下式进行估算:Wy=ΣMi×Fi×T(5-1)式中:Wy——预测水土流失量,t;I——各分项工程区;Mi——各分项工程区土壤侵蚀模数,t/km2·a;Fi——各分项工程区(地块)的面积,km2;T——水土流失预测时段,a。项目水土流失预测范围内的原生土壤侵蚀强度,在查阅工程区现有水土流失调查成果资料的基础上,根据现场调查情况,按地貌类型(即土地利用类型)分区段综合分析后统计计算确定。本方案设计初步确定工程水土流失防治责任范围内不同土地利用类型平均土壤侵蚀模数为:水田380t/km2·a;坡耕地2800t/km2·a(坡度10º~15º);梯平地800t/km2·a(坡度小于5º)林地750t/km2·a(坡度20º-40º,郁闭度60%左右);荒草地650t/km2·a(坡度10º~50º之间,盖度75%左右)。各分区的原生土壤侵蚀模数,通过加权平均获得。各个分区扰动地貌土壤加速侵蚀系数,结合输变电建设区具体情况及现场观测资料,主要根据经验综合确定。详见表5-7。
天生桥输变电工程水土保持方案可行性报告书表5-7各分区土壤侵蚀模数序号水土流失分区子区原生加权平均植(t/km2.a)强流失时段土壤侵蚀模数(t/km2·a)次强流失时段土壤侵蚀模数(t/km2·a)1杆塔施工区1050.1600018002堆料场及牵张场1020.5500016003道路区施工临时道路区1018.680002300进所道路区746.2700022004存弃渣场弃渣场650.0剥离表土堆存场650.05施工临时占地区1037.3800023006所区建设区798.870002200(2)弃土、弃渣流失量预测方法施工期弃土、弃渣的可能流失量,用流失率进行预测。存、弃渣场流失率的确定,在对各个存、弃渣场堆置条件、水土流失影响因子全面分析的基础上综合拟定,流失率取5~15%。用流失率进行弃土、弃渣流失量预测的计算公式为:W2=∑Wi×mi(5-2)式中:W2——弃土、弃渣流失量,t;Wi—弃土、弃渣量,t;mi—弃土、弃渣流失率;i—不同堆放位置(存、弃渣场)。5.8.2采用土壤侵蚀模数法的各预测分区的水土流失预测考虑工程的水土流失特点:除存/弃渣场区采用流失率计算外其它外区都采用土壤侵蚀模数法进行计算。1、除了弃土(渣)外,对杆塔施工区、牵张场各堆料场、施工道路、所区建设区、进所道路等进行水土流失量预测,预测结果详见表5-8。因工程建设扰动地表可能新增水土流失量约131t。
天生桥输变电工程水土保持方案可行性报告书表5-8天生输变电工程:杆塔施工区、牵张场和堆料场、道路区、所区建设区等新增流失量预测表序号水土流失区子区水土流失面积(hm2)原生侵蚀施工期水土流失预测新增水土流失量原生加权平均植(t/km2.a)流失时段(a)原生流失量(t)强流失时段土壤侵蚀模数(t/km2·a)流失时段水土流失量次强流失时段土壤侵蚀模数(t/km2·a)流失时段水土流失量1杆塔施工区1.0161050.11.516.0060000.530.51800118.332.82堆料场及牵张场0.1831020.51.52.8050000.54.6160012.94.73道路区施工临时道路区0.8001018.61.310.1980000.319.22300118.427.4进所道路区0.156746.21.51.7570000.252.7220013.44.44施工临时占地区0.1371037.31.52.1380000.55.5230013.26.55所区建设区1.231798.81.514.7570000.543.12200127.155.4合计3.52347.62105.673.3131.2
天生桥输变电工程水土保持方案可行性报告书5.8.3弃土(渣)流失量预测参照一般水电工程弃渣的流失规律,结合本工程实际情况,各存、弃渣场水土流失量预测采用的流弃比α取值如下:根据主体工程设计资料和有关水土流失现状调查资料,估算在不采取任何水土保持措施条件下弃渣场用地区因天生桥输变电建设扰动地表可能新增的水土流失量为1292t,具体见表5-9。表5-9存/弃渣场新增流失量预测表水土流失区水土流失面积(hm2)存弃渣量原生侵蚀流失率%扰动后流失量(t)新增水土流失量(t)原生加权平均植(t/km2.a)流失时段(a)原生流失量(t)弃渣场0.1130256500.250.188399.3399.2剥离表土堆存场0.154096500.250.1610892.5892.4 0.2184350.341291.91291.55.8.4可能新增水土流失总量预测经测算,在天生桥输变电工程建设中,如不采取有效的水土保持措施,项目防治责任范围内在预测时段内可能新增水土流失总量为1423t。详见表5-10。表5-10可能造成水土流失总量预测结果单位:t序号水土流失分区原生水土流失量扰动后的水土流失量新增水土流失量1杆塔施工区16.048.832.82牵张场各堆料场2.87.54.73施工道路11.943.831.84存弃渣场0.31291.91291.55施工临时占地区2.18.66.56所区建设区14.770.255.4合计48.01470.71422.85.9可能造成的水土流失危害预测
天生桥输变电工程水土保持方案可行性报告书如不采取必要的水土流失防治措施,本工程建设造成的水土流失将对建设区的水土资源各生态环境带来不利影响。主要表现在:(1)影响塔基稳定,阻碍线路输送本工程输电线路建设跨距长、点分散,有些地段需要高开挖,,不良地段各陡坡地带施工产生的水土流失极大的威胁了杆塔基础的稳定,从而影响到线路的输送。(2)降低水域功能,直接影响水质本工程虽然没有跨越较大河流,但伴随着水土流失现象的发生,在表径流夹带进入小河流的悬浮物及其它有机物、无机物污染物质数量增加,从而使水环境功能下降。(3)损坏水利基础设施,加剧洪涝灾害由于工程建设中破坏了原地貌及植物及植被、增加裸地面积,扰动了原土层各岩层,在降雨等自然因素和人为因素的共同作用下,导致流入附近河流的泥沙量增加,加快河流泥沙淤积速度,阻挡行洪,加剧洪涝灾害。(4)破坏水土资源工程施工将使工程临时占地区的土地遭到破坏,使土壤有机质质流失,肥力下降,从而使立地条件迅速恶化,使农业减产或弃耕。(5)不利于地方可持续发展由于水土流失造成土地生产力减退、水环境功能下降、生态环境恶化,不利于工程建设区周边地区经济的可持续发展。5.10预测结果综合分析5.10.1预测结果根据前面的测算,天生桥输变电工程工程建设因施工活动将扰动原地貌、损坏、占压和影响的土地面积为3.733hm2
天生桥输变电工程水土保持方案可行性报告书,损坏水土保持设施面积为3.399hm2。天生桥输变电工程建设过程中可能造成水土流失面积共3.733hm2,可能产生的新增水土流失总量为1423t。5.10.2综合分析项目建设过程中,在不采取任何防治措施的情况下,项目防治责任范围可能新增的水土流失,因不同施工区域施工活动的方式不同而强度各异。从侵蚀强度看,以存、弃渣场最大;其次是场内公路、取土场。天生桥输变电工程可能造成的新增水土流失量的分布情况见表5-11。存、弃渣场新增水土流失量,占可能新增水土流失总量的90.8%。预测表明,天生桥输变电工程建设可能导致的新增水土流失量,主要产生于各存、弃渣场。表5-11天生桥输变电工程可能造成水土流失量分布情况序号水土流失分区分布备注1杆塔施工区2.32牵张场各堆料场0.33施工道路2.24存弃渣场90.85进所道路区0.56所区建设区3.9合计100.0根据《中华人民共和国水土保持法》规定,在工程建设中要严格按“三同时”要求,以弃渣场为重点,适时针对不同施工区域采取相应的水土保持措施,使工程建设过程中可能新增的水土流失得到有效控制,并对项目区原有的水土流失进行治理,保护并改善项目区的生态环境。建设过程中必须加强管理,文明施工,避免抛洒,杜绝弃土、弃渣在存、弃渣场以外随意排放,尤其应该加强施工过程中的防护措施,注意弃土弃渣的合理堆放。
天生桥输变电工程水土保持方案可行性报告书6水土流失防治方案6.1方案编制的原则与目标根据《中华人民共和国水土保持法》、《中华人民共和国水土保持法实施条例》以及《开发建设项目水土保持方案管理办法》有关法规等规定和技术规范要求,通过合理布局、综合规划天生桥输变电工程的水土保持方案,认真实施水土保持综合措施(工程措施、植物措施、临时工程措施和管理措施等),把工程建设与水土流失治理结合起来,有效地防治建设过程中所产生的新增水土流失,积极治理工程区内的原有水土流失。6.1.1编制原则(1)全面贯彻《中华人民共和国水土保持法》、《中华人民共和国水土保持法实施条例》以及“云南省实施《中华人民共和国水土保持法》办法”,坚持“谁开发谁保护,谁造成水土流失谁负责治理”的水土保持原则。(2)结合本工程特点,从实际出发,坚持工程措施与植物措施相结合,严格执行先拦后弃,认真贯彻“预防为主、全面规划、综合防治、因地制宜、加强管理、注重效益”的水土保持方针。(3)合理利用土地资源,根据当地的自然环境、社会环境及工程影响区的实际情况制定技术上可行、经济上合理、操作上可能的防治措施,做到投入少、效益大。(4)坚持水土保持设施中的工程措施与主体工程同时设计、同时施工、同时投产使用的“三同时”原则。(5)坚持水土保持与环境绿化、美化、园林化相结合的原则。(6)水土保持措施要具有针对性,因害设防,同时要以生态效益和环境效益为主,适当考虑经济效益。
天生桥输变电工程水土保持方案可行性报告书6.1.2防治目标根据方案编制的指导思想和原则,结合项目特点和项目区的实际情况,本工程水土保持方案实施要实现的总体目标是:在工程水土流失防治责任区范围内,采取水土保持工程措施、植物措施和管理措施,有效控制因工程建设而导致的新增水土流失,并在此基础上治理工程区域原有水土流失,保护和改善工程区域的生态环境。根据建设项目水土流失防治的要求,结合本工程的特点,确定水土流失防治目标如下:(1)扰动土地治理率:对于项目建设扰动的土地全部进行治理,扰动土地治理率达到95%以上。(2)水土流失治理度:对项目建设扰动产生的水土流失面积,在扣除永久占地面积后的水土流失治理度要达到85%以上。(3)水土流失控制比:项目区允许土壤侵蚀模数为500t/km2·a。方案实施后,根据水土流失防治标准执行等级为Ⅱ级,在设计水平年使项目区水土流失控制比小于1.5。(4)拦渣率:对于工程产生弃渣要求全部存入弃渣场,渣场采取工程措施和植物措施进行治理,拦渣率不低于95%。(5)植被恢复系数:对于施工临时占地和渣场等可绿化的地块,采取植物措施进行治理。为了改善施工区的生态环境,根据施工区实际情况,植被恢复系数要大于95%。(6)林草覆盖率:根据情况,项目区林草覆盖率要达到20%以上。6.2水土流失责任范围根据《开发建设项目水土保持方案技术规范》(SL204—98)中规定的“谁开发谁保护,谁造成水土流失谁负责治理”的原则,水土保持防治责任范围一般包括以下两方面:
天生桥输变电工程水土保持方案可行性报告书项目建设区:指开发建设单位的征地范围、租地范围和土地使用管辖范围。直接影响区:指项目建设区以外由于开发建设活动而造成的水土流失及其直接危害的范围。为了合理确定天生桥输变电工程的水土流失防治范围,根据《开发建设项目水土保持方案技术规范》,结合天生桥输变电工程水的特点及工程区域环境现状,沾益县水行政主管部门、麒麟区水行政主管部门,业主及编制单位四方于2006年11月20日现场勘察,确认了水土流失防治范围面积,沾益县水务局和麒麟区水务局于2006年11月底对天生桥输变电工程的水土流失防治责任范围予以了确认。防治责任范围确认书详见附件2。经确认,本工程水土流失防治责任范围分为项目建设区和直接影响区,防治责任总面积为23.182hm2。其中沾益县防治责任面积为17.645hm2,麒麟区防治责任面积为5.537hm2。项目建设区:项目建设区包括:杆塔施工区、牵张场和堆料场、道工道路、弃渣场;和剥离表土堆存场,共计3.733hm2。直接影响区:包括输电线路影响区、变电所工程影响区和道路周边影响区。防治责任面积为19.449hm2。线路周边影响区将线路外延3~8m;杆塔周边影响区将杆塔施工区外延3~5m,防治责任面积18.6hm2。施工道路过程中,难免会对区域外产生影响,因此考虑扩宽道路两侧,根据地形情况,外延1~1.5m作为直接影响区,面积0.8hm2。变电所按照所区周边外延3~5m作为直接影响区考虑,所区周边直接影响区面积为0.048hm2。
天生桥输变电工程水土保持方案可行性报告书表6-1水土流失防治责任范围单位:hm2序号项目名称沾益县水土流失防治责任范围麒麟区水土流失防治责任范围合计水田梯坪地坡耕地林地荒草地小计水田梯坪地坡耕地林地荒草地小计一项目建设区0.342.1710.2550.160.2753.1960.1270.2270.0790.0450.0590.5373.7331杆塔施工区0.1320.4130.1190.0760.0380.7780.0560.1120.0370.0220.010.2371.0152堆料场及牵张场0.0240.0770.0270.0170.0130.1580.0070.0150.0010.0020.0010.0260.1843施工道路0.1760.40.0980.0540.0280.7560.060.080.0320.0160.0120.20.9564存弃渣场0.180.180.030.030.215施工临时占地0.0080.060.0110.0080.0060.0930.0040.020.0090.0050.0060.0440.1376所区建设区1.2210.011.2311.231二直接影响区14.45519.4491线路周边影响区13.84.818.62道路影响区0.6010.23变电所周边影响区0.048三水土流失防治责任范围17.6455.53723.182损坏水土保持设施面积2.9410.4583.3996.3主体工程中具有水土保持功能的设施及评价6.3.1主体工程中具有水土保持功能设施的分析与评价为了保证工程建设的顺利进行和建筑物的正常使用,在主体工程设计中已经采取了一些具有水土保持功能的防护措施。一、杆塔施工区防护措施主体工程在杆塔基础设计中采取的具有水土保持功能的措施有以下八个方面,排水沟、护坡,挡墙等具体布置和尺寸见附图4和附图5:
天生桥输变电工程水土保持方案可行性报告书1)尽量避开陡坡和不良地质段在选线和定位时,塔位应尽量避开陡坡和不良地质段。不良地质段是指有塌方、滑坡、冲沟的地段,如必须在这些地段定塔位,应采取可靠的治理措施。2)合理确定基面范围基面范围a值的大小,直接关系到降基的多少,a值的确定与地质条件、杆塔类型、基础作用力、基础类型及计算方法等因素有关。a值的实际取值应视工程的具体情况而定。为了便于定位操作,在定位手册中对各类塔型的a值作了统一规定,现场具体执行时,应结合塔型、塔高、地质及可能采取的基础型式作适当调整(a的取值见附图4)。3)优先考虑采用原状土基础杆塔基础优先考虑采用原状土,充分利用原状土力学性能,提高了基础抗拔能力,减少了土方开挖量,施工不用模板或少用模板,简化了施工工艺。更为重要的是塔位原状土未受破坏,有利于塔基的稳定,并减少对环境的不良影响,有显著的经济、社会和环境效益。所以,在山区线路中,应优先考虑原状土基础。对岩石风化程度相当严重,坑基不能掏挖成型的塔位,才采用大开挖阶梯型基础或其它类型基础。4)尽量采用高低腿塔及主柱加高基础塔位位于山腰中的梯田或斜坡地内,或位于丘陵地区几块不同标高的耕地内。若采用基面大开挖的方法,会破坏塔位处的耕地高程,影响农田耕作,而采用高低腿塔及不同高度的主柱加高基础,可以避免和减少基面土石方开挖量,减少对土地的扰动和破坏。5)基面挖方需按规定要求放坡
天生桥输变电工程水土保持方案可行性报告书在山区线路工程施工中如果塔位基面开挖边坡未按有关规定放坡、或放坡不足,在雨水冲刷、浸蚀下,易产生边坡剥落或坍方。因此,基面降基挖掘方时,对挖方边坡必须按规定要求放坡,并且一次放足。在基面降基其上山坡方向的开挖边坡及高低腿间有商差的挖方边坡须遵照设计规范进行开挖。当少数土质边坡挖方高度超过10m时,边坡需作成折线形或台阶形,以保持边坡稳定。6)护坡护坡通常沿塔位周围自然山坡或基面挖方后的缓坡面用块石砌筑,对塔基边坡起保护作用,通常在下列情形中使用:(1)基础保护范围虽然满足设计要求,但塔基周围土质松散或为严重强风化岩石,无植被或植被稀疏。在自然雨水作用下,极易引起水土流失,影响塔基的安全稳定。(2)少数塔位因基础局部保护范围不满足设计要求,需填土夯实,以满足设计要求。当边坡较陡,若填土不采取措施易被冲刷流失时,需在夯实的填土外侧局部砌石护坡。(3)当基面挖方较多时,上山坡侧或高低腿之间坡面虽然按规定要求放坡,但因土质松散及岩石风化极严重,易剥落坍塌,影响塔位安全,此时需沿挖方坡面局部或全部砌石护坡。护坡坡腿必须置于原状土土层上,用水泥砂浆砌筑、勾缝,并按规定留泄水孔。护坡浆砌石工程量为350m3。7)挡土墙在山区塔位降基开挖基面土方破坏了原有土体稳定平衡状态,或基础临空面边坡陡峻、易于崩坍,或高低腿间斜坡因基础根本无法放坡,或少数塔位因受线路走廊限制,不可避免位于土体稳定较差的地段等,此时必须修建挡土墙。
天生桥输变电工程水土保持方案可行性报告书挡土墙的墙基础应在原状土层上,并按规定要求留泄水孔。当墙体较长时,应按规定设置伸缩缝。当地基有变化时,需加设沉降缝。浆砌石挡墙工程量为850m3。8)基面排水(1)基面外设排水沟通畅良好的基面排水,有利于基面挖方边坡及基础保护范围外临空面的土体稳定。塔位有坡度时,为防止上山坡侧汇水面的雨水、山洪及其它地表水对基面的冲刷影响,除塔位位于面包形山顶或山脊外,均需在塔位上坡侧(如果基面有降基挖方,距挖方坡顶水平距离≥4m处),依山势设置环状排水沟,以拦截和排除周围山坡汇水面的地表水。线路排水沟护壁根据各塔位附近的地质情况区别对待。对土质含沙量较高、无粘性,或表面为强风化岩石、颗粒很松散、无植被或植被很稀疏地段的排水沟需用预制混凝土块,或就地取材用片石浆砌;对地质为硬塑及以上状态的粘性土、植被较好,或为中等风化以上较完整岩石的塔位排水沟,则可免除护壁措施。(2)基面内留排水坡度降基挖方的基面留有内高外低的排水坡度,坡度一般为0.5~1.0%。基面排水坡度尽可能向基础保护范围大的缓坡度方向倾斜,以便基面雨水从此方向排出。对高低腿塔的挖方基面,应避免流水直接冲刷两腿间有高差的陡坎,使基面雨水从塔位排出。浆砌石排水沟工程量为360m3。二、堆料场和牵张场加强工程施工管理,做到文明施工,严禁随处乱倒废土,对于乱倒弃渣的情况应当及时制止,并进行必要的处罚。三、道路区
天生桥输变电工程水土保持方案可行性报告书1、施工道路一般在原有农用机耕路的基础上进行修整改造而成,人抬简易道路是为方便人工运输和施工而修建的,个别地段需要砍伐少量林木、荆棘或损坏一些庄稼,并开挖平整一些坡地和洼地。对于经过山地、丘陵地段的路段,主体设计中按照稳定边坡进行开挖、填筑。道路采用了少量浆砌石挡墙,工程量为75m3。2、进所道路区工程已设计了浆砌石排水沟,浆砌石排水沟工程量85m3。四、弃渣场区由于输电线路建设具有跨距长、点分散等特点,单个基础开挖产生的弃渣量较小。因此,对于基础开挖产生的弃渣,可以回填利用的部分考虑暂时堆放在开挖边,如经过农田、耕地段的开挖土,按生土和熟土分开堆放,临时堆放的土用彩条编制布覆盖以免流失,塔基浇制完成后,生土和熟土按顺序回填,利于植被恢复。对于不能利用或多余的弃渣本着就近、经济及相对集中的原则,运到附近的低洼或缓坡地带堆放处理。五、施工临时占地区由于输电线路建设具有跨距长、点分散等特点,有部分施工占地为临时施工占地。加强工程施工管理,做到文明施工,严禁随处乱倒废土。六、所区建设区(1)所区排水所区排水设施与所区建(构)筑物布局相结合,将所区施工废水及雨水顺畅引入排洪沟。浆砌石排水沟工程量为156m3。(2)所区绿化:在建筑物周边及可绿化空地区域实施园林绿化工程,园林绿化工程的实施不仅绿化美化了工程区环境,而且客观上也具有良好的水土保持功能。园林绿化面积约为0.2hm2。综上所述,主体工程具有水保措施的工程量见表6-3。
天生桥输变电工程水土保持方案可行性报告书表6-3主体工程已列水土保持措施工程量序号工程名称单位数量1杆塔施工区1.1M5.0护坡浆砌石m33501.2M5.0浆砌石挡墙m36501.3M5.0浆砌石排水沟m33602施工道路2.1M7.5浆砌石挡墙m3753所区工程3.1所区排水沟m31563.2所区园林绿化hm20.24进所道路4.1M5.0浆砌石排水沟m3856.3.2评价综上所述,主体工程设计中已针对地基情况,工程特点等情况进行了综合考虑,对杆塔地基进行了护坡,挡土墙和排水沟等措施,对其它临时用地也进行了工程措施,这些措施在起到维护主体工程稳定和施工安全作用的同时,客观上也起到了防治水土流失的作用,具有一定的水土保持功能,但是以上这些措施并不能全面的预防和防治工程施工所造成的水土流失,需要在水土保持方案中进一步补充完善,重点是渣场、防护措施设计、施工期临时水土保持措施以及防治区的植物措施规划。6.3.3需要补充完善的水土保持措施根据对工程建设的水土流失影响,以及主体工程现有水土保持功能设施的分析,本水土保持方案需要补充设计以下水土保持措施:一、杆塔施工区:新增临时防护、施工管理措施和植物措施。二、堆料场及牵引场:主要新增施工管理措施和植被措施。三、道路区:新增工程措施(临时排水沟)和植物措施。四、存渣场防治区:存弃渣场水土流失综合防治措施,包括挡护工程、截水工程、场地整治及植物措施等。五、施工临时占地区:清理撤落物和林草管护
天生桥输变电工程水土保持方案可行性报告书,有部分施工临时占地原为耕地,工程结束后,对土地进行复耕,其它土地进行场地整治及植物措施等。六、所区建设区:施工时管理措施,工程措施有临时排水沟等。七、直接影响区:线路影响区、道路两侧影响区,所区周边影响区进行清理撤落物和林草管护。6.3.4结论通过主体工程已有的工程水保措施和新增的水保措施可以保护生态环境,使工程建设中所产生的水土流失影响,加以消除减免,把工程水土流失影响降低到最小。6.4水土流失防治分区及水土保持措施总体布局6.4.1水土流失防治分区根据项目特点、工程对水土流失的影响、区域自然条件、工程功能分区等特点,以及不同场地的水土流失特征、土地整治后的发展利用方向、水土流失防治重点等因素,确定水土保持分区,经分析,拟将水土流失防治分区如下:分为6个区,分别为,杆塔施工区、堆料场及牵引场区、道路区防治区、存弃渣场防治区、施工临时占地区和所区建设区。具体分区如下:天生桥输变电工程水土保持防治分区详见图1;天生桥输变电工程水土流失防治措施图详见图2。
天生桥输变电工程水土保持方案可行性报告书水土流失防治分区图1杆塔施工区项目建设区堆料场及牵引场存弃渣场防治区道路防治区项目建设防治责任范围所区建设区施工临时占地区直接影响区区道路两侧影响区线路工程周边渣影响区所区周边渣影响区
天生桥输变电工程水土保持方案可行性报告书天生桥变电工程水土保持防治措施图护坡,排水沟,挡墙等(主体已有)临时防护和施工管理措施及植物措施(新增)杆塔施工区项目建设区施工管理措施及植物措施(新增)堆料场各牵引场工程措施和植物措施(新增)存弃渣场防治区工程措施,临时措施植物措施(新增)道路防治区施工管理措施(新增)所区建设区水土保持防治措施图工程措施和植物措施(新增)施工临时占地区公路两侧影响区进行清理撤落物和林草管护(新增)直接影响区区进行清理撤落物和林草管护(新增)线路工程周边渣影响区进行清理撤落物和林草管护(新增)所区周边影响区`
天生桥输变电工程水土保持方案可行性报告书6.4.2防治措施及总体布局6.4.2.1防治措施根据工程建设特点和当地的自然条件,并结合各治理地点的具体情况,在水土保持方案的编制原则和工程水土流失防治目标的指导下,按照“预防为主、全面规划、综合防治、因地制宜、加强管理、注重效益”的水土流失治理方针,严格执行“先拦后弃”的施工工艺,坚持工程措施与生物措施相结合,采取防洪挡渣工程、排水工程、挡土墙工程、场地整治工程和护坡植树、护路林等措施进行综合治理,同时注重施工期临时水土保持措施。6.4.2.2防治措施总体布局防治措施总体布局应按照系统工程原理,处理好局部与整体、单项与综合、眼前与长远的关系,争取以投资省、效益好、可操作性强的水土保持防治措施,有效地控制水土流失防治责任范围内的水土流失。新增水土流失防治,应将工程措施与植物措施相结合,“点、线、面”相结合,形成完整的防护体系。在措施实施进度安排上,实行水土保持“三同时”制度预防和控制水土流失发生和发展。根据不同的施工区域特点,建立分区防治措施体系:在弃渣场等“点”状位置,以工程措施(拦渣工程和护坡工程)为先导,土地整治措施和植物措施相结合,通过建立综合的防治措施体系使弃渣场的水土流失得到有效控制;在场内公路等“线”状位置,应以工程措施(拦渣工程和护坡工程)为主,植物措施为辅,使场内公路沿线的水土水流失得到有效控制;在整个施工作业“面”上,应以土地整治工程和植物措施相结合,合理利用土地资源,改善施工区生态环境。
天生桥输变电工程水土保持方案可行性报告书6.5水土保持防治措施设计6.5.1设计原则6.5.1.1工程措施设计原则(1)弃渣场拦渣墙和坡面防护措施设计应确保渣体稳定。(2)对截排水系统的设计应满足设计洪水的要求。6.5.1.2植物措施设计原则(1)根据当地自然环境条件和施工情况,参考当地水土保持造林经验,以立地条件为依据,选用先进的、可行的造林技术进行设计。(2)适地适树、适地适草、因地制宜,依据各树种的生态学和生物学特性,选择当地优良的乡土树种和草种,或多年栽培、适应性较强的树种和草种为主,提高栽植成活率,以获得稳定的林分环境、改善立地质量为目标,恢复林草植被,控制水土流失。(3)草种应具有抗逆性强,保土性好,生长快的特点。(4)造林密度的确定应以造林目的、树种特性、立地条件等为依据,按照《水土保持综合治理技术规范》标准确定主要适生造林树种的初植密度。(5)植物措施和工程措施相结合,兼顾防护和绿化美化的要求,同时考虑生态效益和景观效益,充分发挥各种立地条件的土地生产力,以获得最大的水土保持效益,提高工程建设取得生态环境。6.5.2水土保持措施设计6.5.2.1杆塔施工区a、临时防护和施工管理措施临时防护措施:由于土石方开挖时产生临时堆渣,有部分还要进行回填,回填后剩余的土石方
天生桥输变电工程水土保持方案可行性报告书运至堆渣场。防止渣体受到雨水冲刷,在临时堆渣体坡脚处采用编织袋防护。花山220KV变~天生桥110KV变的杆塔施工区需用编织袋250m3。代河110KV~天生桥110KV变的杆塔施工区需用编织袋430m3。施工管理措施:工程施工应合理安排施工顺序,尽量分片开挖、及时回填,减少施工对土地的扰动,减少弃渣的临时堆放。优等考虑施工区周边排水沟的开挖,作好施工区内的排水工作,使施工区的地面径流各废水有组织顺畅排出。施工区使用完毕,施工单位必须将不用的临时建筑物全部拆除,并按土地原使用功能进行恢复,浆废物及时运至指定的堆放地点堆放。b、植物措施设计为了减少水土流失,恢复杆塔区植被,改善施工区景观,在施工结束后对杆塔区绿化。覆土土料的来源:可以接利用开挖出来的土料。根据工程地型的特点,对工程分类进行植物措施,一是地型为平地无护坡无挡墙的杆塔区,此类杆塔施工区,地型平,无开挖,只要进行种草,就能满足水保要求,布置见附图6。二是地型坡度较大,无护坡无挡墙的杆塔区,此类杆塔施工区,主体工程中已设置了排水沟,只要对开挖平台和开挖坡面进行绿化就能满足水保要求,平台种草。布置见附图4。三是地型坡度大,有护坡有挡墙的杆塔区,此类杆塔区,分台阶开挖,有两个台阶,平台种草,布置见附图5。植物类型、方法、技术和抚育措施如下:一、草种选择根据施工区自然条件和当地有关部门的营林经验,并结合杆塔场地
天生桥输变电工程水土保持方案可行性报告书的立地条件,草种选择狗牙二、生态学特性和适生环境分析①狗牙根(Cynodondactylon(L.)Pers.):禾本科(Gramineae),狗牙根是禾本科狗牙根属的一个种,越年生草本。又名绊根草、行仪芝。为优良饲草、草坪草和水土保持草种。全世界温暖地区都有分布,中国分布于黄河流域以南。须根细韧;具根状茎或匍匐茎,节间长短不等,茎秆平铺地面部分长达1m以上,并于节上生根及分枝,向上直立部分高10-30cm,撒播45kg/hm2。喜温热气候及稍潮湿的土壤。耐旱,亦耐较长时间渍水。酸性土壤或碱性土壤均生长良好,由于有发达的根状茎和匍匐茎,植株矮小,耐践踏,最适宜作为街道、体育场、堤坝种植。经调查,项目区所在沾益县附近县市已多有种植,且生长良好。三、种植技术草种选择狗牙根,采用撒播并覆土的种植方式。四、植物措施工程量花山220KV变~天生桥110KV变的杆塔施工区:场地清理平整0.25hm2,种草面积0.25m2,草籽用量12.38kg。代河110KV~天生桥110KV变的杆塔施工区需用编织袋430m3。场地清理平整0.45hm2,种草面积0.45hm2,草籽用量22.28kg。6.5.2.2堆料场和牵引场堆料场程牵张(引)场等,在山地和陵地区
天生桥输变电工程水土保持方案可行性报告书,一般选择租用较为平坦的荒地进行施工。只要在施工中注意文明施工对场地进行保护,一般对土地的损坏较小。但由于线路较长,特别是在线路需要跨越水田,旱地的地区,牵引、张力场地需租用部分耕地,因此,该区域采取的水土流失防治措施主要是加强施工管理和施工迹地的植被恢复;a、施工管理措施1)施工时应量减少对地表和植被的扰动,保持原地貌的水土保持功能。2)对于容易流失的建筑材料(如水泥等)应集中堆放、加强管理,必要时采用彩条编织布覆盖,预防雨水冲刷,减少水土流失。3)施工后期施工单位必须及时拆除及清理施工临时建筑及废弃稀,并运至指明定地点堆放。b、植物措施设计为了减少水土流失,恢复堆料场及牵引场等施工用地的植被,改善施工区景观,在施工结束后对其临时用地清理和松土后进行绿化。造林类型、方法、技术和抚育措施如下:一、草种选择根据施工区自然条件和当地有关部门的营林经验,并结合存弃渣场的立地条件,草种选择狗牙二、草种种生态学特性和适生环境分析狗牙根(Cynodondactylon(L.)Pers.):禾本科(Gramineae),狗牙根是禾本科狗牙根属的一个种,越年生草本。又名绊根草、行仪芝。为优良饲草、草坪草和水土保持草种。全世界温暖地区都有分布,中国分布于黄河流域以南。须根细韧;具根状茎或匍匐茎,节间长短不等,茎秆平铺地面部分长达1m以上,并于节上生根及分枝,向上直立部分高10-30cm,撒播45kg/hm2。
天生桥输变电工程水土保持方案可行性报告书喜温热气候及稍潮湿的土壤。耐旱,亦耐较长时间渍水。酸性土壤或碱性土壤均生长良好,由于有发达的根状茎和匍匐茎,植株矮小,耐践踏,最适宜作为街道、体育场、堤坝种植。经调查,项目区所在富源县及附近县市已多有种植,且生长良好。三、种植技术草种选择狗牙根,采用撒播并覆土的种植方式。四、植物措施工程量花山220KV变~天生桥110KV变的堆料场及牵引场等施工临时用地区:占地总面积0.048hm2,场地清理平整0.048hm2,其中原有耕地0.03hm2,进行复耕;其余0.018hm2,种草绿化,草籽用量0.89kg。代河110kV~天生桥110KV变的堆料场及牵引场等施工临时用地区:占地总面积0.136hm2,施工结束后,场地清理平整0.136hm2,其中原有耕地0.11hm2,进行复耕;其余0.026hm2,种草绿化,草籽用量1.29kg。6.5.2.3道路防治区a、工程措施设计(1)加强管理,施工中严禁向公路边坡及河道冲沟内倾倒弃渣。(2)对于临时零星堆渣要采取覆盖和挡护等临时措施。(3)公路排水沟的设计、施工必须和工程水土保持方案相结合,做好公路排水与渣场排水的衔接工作。b、植物措施设计为防止路基开挖造成的水土流失和维护公路本身的安全,应做好场内公路的水土保持工作。除采取必要的工程措施护坡、排水外,在施工道路两旁种植护路林(行道树),既可用来稳定路旁边坡,巩固路基,减小水土流失对交通线路造成的危害,同时可美化环境,并且具有一定的阻隔噪声污染和阻滞、降低飘尘的作用。道路绿化应遵循以下原则:(1)道路绿化应与主体工程布置紧密配合,进所公路和施工
天生桥输变电工程水土保持方案可行性报告书临时公路应区别对待,布设不同的绿化设施。(2)在道路转弯处,行道树不得遮挡司机视线及妨碍车辆正常运行。行道树的主干高度应大于2.5m以上,以保证行车安全。(3)行道树与建筑物及地上、地下管线的间距一般应在1.5m~2.0m以上,离高压线的间距应在5m左右。一、树种选择天生桥输电线路的施工道路位置分散,拟对施工道路种植炮火绳和车桑子进行造林绿化。二、造林树种生态学特性和适生环境分析①炮火绳(Eriolaenamalvacea):梧桐科(Sterculiaceae);落叶小乔木或灌木;是我省紫胶生产的四大优良寄主之一,其树皮还是优良的纤维材料,供造纸、制绳索。适生海拔300~1800m,强阳性树种,喜光,耐干热瘠薄土壤,耐火烧,生长快,萌发力强;在历经砍伐、山火及放牧的干热河谷与木棉、山槐等组成疏林。②车桑子(Dodonaeaviscosa):无患子科(Sapindaceae);常绿小灌木,良好的干热河谷荒山恢复植被和土壤瘠薄荒山造林树种;种子油可供制肥皂,民间还用于点灯,叶研细可治烫伤和咽喉炎,枝干可作燃料、豆架等。车桑子是能耐干旱、瘠薄,萌生性强的灌木,在表土流失、岩石裸露的石砾土壤或石头缝隙都能生长,在干燥山坡、河谷或稀疏的灌木林中生长良好,起到良好的水土保持作用。工程区有车桑子天然分布,可用于部分渣场的造林绿化。③香樟树(Cinnamomumcamphora):又称樟树、乌樟、芳樟等,是樟科(Lauraceae),樟属;亚热带常绿乔木,
天生桥输变电工程水土保持方案可行性报告书初夏开花,黄绿色、圆锥花序,树冠广展,叶枝茂盛,浓荫遍地,气势雄伟,是优良的行道树及庭荫树种。主要分布在长江以南地区,稍耐荫,对土壤要求不严,喜温暖多雨气候和酸性至中性红土壤;具有生长较快,萌芽性强,寿命长的特点。狗牙根的造林树种生态学特性和适生环境见6.5.2.1.1节三、造林方法为了使施工道路造林绿化树种尽快起到防护作用,进所道路行道树采用一年生营养袋苗,施工临时公路采用一年生营养袋苗造林。四、种植技术(1)施工道路炮火绳、车桑子选用带土球的灌木,雨季造林。行间混交,株距2.5m;块状整地,块(坑)规格:40cm×40cm×40cm。草种选择狗牙根,采用撒播并覆土的种植方式。造林典型设计详见表6-4。表6-4造林典型设计三立地条件特征各坡向,施工道路路基。造林技术造林树种及混交方式炮火绳、车桑子2个树种株间混交造林方式植苗种草方式撒播并覆土的种植方式。株行距株距:2m初植密度炮火绳:250穴/km,1株/穴,车桑子:250穴/km,1株/穴配置方式品字形配置,场地清理清除地表大石块和其它杂物整地块状整地,规格:40cm×40cm×40cm苗木一年生营养袋苗种植季节雨季6~7月,阴天或小雨天抚育管理种植次年9月进行除草培土1次;次年和第三年各除草培土1次;防火,防病虫害,防牲畜和人为损害(2)进所道路香樟树:一年生营养袋苗,雨季造林,株距4m
天生桥输变电工程水土保持方案可行性报告书;块状整地,块(坑)规格:60cm×60cm×60cm。表6-8造林典型设计二立地条件特征各坡向,场内永久公路路基,利用剥离土覆土40cm造林技术造林树种及混交方式香樟树,单行种植造林方式带土球的乔木株行距行距:公路两旁各植树一行,株距:4m配置方式单行种植场地清理清除地表石块及杂物整地块状整地,规格:60cm×60cm×60cm苗木一年生营养袋苗种植季节雨季6~7月,阴天或小雨天抚育管理造林次年9月进行除草培土1次,次年、第三年各除草培土1次;防火,防病虫害,应在有人为活动影响的路段采取一定的防护措施,防牲畜和人为损害,同时注意定干、修枝和整形。五、植物措施工程量1、施工临时道路:花山220KV变~天生桥110KV变施工道路植物措施的工程量:施工道路绿化长度为2.3km,植树2300株,(其中炮火绳1150株,车桑子1150株)。覆土量148m3,覆土从所区剥离出来的表土运来;见表6-5。表6-5施工道路植物措施工程量表造林位置造林树种间距(m)公路里程(km)植树(穴)覆土量(m3)施工道路炮火绳/车桑子22.32300148代河110KV~天生桥110KV变施工道路植物措施的工程量:施工道路绿化长度为4.2km,植树4200株,(其中炮火绳2100株,车桑子2100株)。覆土从所区剥离出来的表土运来;见表6-6
天生桥输变电工程水土保持方案可行性报告书表6-6施工道路路植物措施工程量表造林位置造林树种间距(m)公路里程(km)植树(穴)覆土量(m3)施工道路炮火绳/车桑子24.242002692、进所道路进所道路绿化长度为240m,植树120株,覆土量26m3,覆土从所区剥离出来的表土运来;进所道路植物措施工程量详见表6-9,具体尺寸见附图10。表6-9进所道路植物措施工程量表造林位置造林树种间距(m)公路里程(km)植树(穴)覆土量(m3)进所道路香樟树40.2412026c临时防治措施设计对于施工线状工程,应分段施工,分段防护,需用土料袋进行挡护,土料袋用量为360m3,设置临时排水土沟,排水沟尺寸:底为0.5m,沟深0.4m,顶宽0.75m,排水沟沟总长度为760m;土方开挖160m3,石方开挖37m3。见表6-6项目土料袋用量(m3)排水沟总长度(m)土方开挖石方开挖花山220KV变~天生桥110KV1502605012代河110KV~天生桥110KV21050011025合计360760160376.5.2.4存弃渣场6.5.2.4.1弃渣场1、存弃渣场规划根据本设计阶段的土石方平衡规划成果,本工程总开挖量2.13万m3(自然方),其中剥离表土量为0.41万m3(自然方),
天生桥输变电工程水土保持方案可行性报告书工程综合利用量为1.49万m3(自然方),共产生存、弃渣总量为0.3万m3(松方)。这些弃料若不合理规划,随意弃置,将会造成水土流失,破坏生态环境。为此,本水土保持方案根据工程特点及地形条件等因素,规划了5个弃渣场,弃渣场堆渣总容量为0.48万m3。2、设计依据及标准(1)设计依据天生桥输变电工程渣场防护工程主要依据以下规程规范,参照类似工程经验,结合工程实际情况进行设计。采用的主要技术规范如下:《防洪标准》(GB50201-94);《水利水电工程等级划分及洪水标准》(SL252-2000);《水利水电工程施工组织设计规范》(SDJ338-89);《开发建设项目水土保持方案技术规范》(SL204-98);《水土保持综合治理技术规范》(GB/T16453-1996);《水工建筑物抗震设计规范》(DL5073-1997);(2)渣场设计标准根据《开发建设项目水土保持方案设计规范》和《水利水电工程等级划分及洪水标准》(SL252—2000),参照《防洪标准》(GB50201-94)第4.0.5条,考虑各渣场容量、堆渣高度、可能对下游造成的危害、经济合理和安全可靠的原则,确定各渣场建筑物等级、稳定安全系数等设计标准。渣场及挡渣墙设计标准见表6-5所示。表6-5渣场及挡渣墙设计标准渣场名称建筑物级别渣体稳定安全系数挡渣墙稳定安全系数渣场防洪标准P%抗滑抗倾覆设计弃渣场51.351.31.510(3)渣场排水沟的设计标准
天生桥输变电工程水土保持方案可行性报告书根据《水土保持综合治理技术规范》和《防洪标准》(GB50201-94)的规定,参照同类已建工程实践。同时考虑安全经济兼顾的原则,确定排水渠的设计标准,排水沟设计标准为10年一遇的洪水标准。4、渣场工程防护措施设计(1)、工程防护措施拟定根据有关规范,参照同类工程的实践经验,采用以下渣场治理措施。a、严格控制堆渣程序,确定合理的边坡坡角。渣体的边坡坡角直接关系到渣体边坡的稳定及水土流失的防治。因此,弃渣期应严格按照渣场规划要求弃渣,杜绝弃渣期因弃渣不当造成的高陡边坡。确定合理的边坡坡角,充分利用渣料自身的稳定,同时考虑施工机械在坡面上施工的需要。根据本工程弃渣特性及渣场实际情况,参照同类工程的实际经验,确定堆渣体永久边坡为1:1.8,临时边坡为1:1.5~1:1.8。b、设置畅通的排水体系。通畅的排水体系对于渣场小流域范围内的水土流失防治十分重要,在渣场周围的山坡上设置通畅的排水渠、截排水沟,通过这些相互贯通的排水体系,保证各渣场小流域范围内设计洪水安全排出。排水沟道设计应依据水文资料,结合地形地质条件,选择合理的布置形式、形状、尺寸、纵坡、建筑材料,保证在设计洪水情况下排水沟道不冲不淤。另外在渣体下游的挡渣墙坝体内也需考虑设置畅通的排水系统,从而降低渣体内的水位线,保证渣体稳定。c、采取合理的护坡措施,合理的护坡措施可有效地保证渣体的稳定和减少水土流失,护坡工程采用工程措施和植物措施相结合的方法。除了在渣体堆置完毕后对渣体边坡坡面进行削坡,还应在渣体坡面及渣顶覆盖表土,种植灌草。d
天生桥输变电工程水土保持方案可行性报告书、渣体坡脚设置挡渣墙,其主要作用是防止渣体的滑动,维持坡脚稳定提高渣体起坡点高程,增加渣场容量。参照国内同类工程实践经验,充分考虑坝区的实际地质地形条件、渣场使用期限、当地材料等因素,对永久性挡护工程选用浆砌石材料,临时性工程采取干砌石挡墙。e、为了保证挡渣墙稳定,要求对浆砌石挡墙基础进行适当处理,使以满足挡墙对地基承载力的要求,并使接触面适当倾向渣体,提高挡墙稳定性。(2)稳定分析a、渣体特性渣料由碎石、土及部分有机质组成,碎石占主要成分,渣体凝聚力低,可以作为无粘性土考虑。随着渣料的风化和降水的侵蚀,凝聚力将会有所提高,这将提高渣体的整体稳定性。渣体排水性良好,渗透系数高。在渣体的堆积过程中,粒径较大的颗粒将先到达沟底,这样在渣体底部自然形成较好的排水垫层,对降低渣体浸润线、提高渣体稳定有利。渣体不同于水工建筑中经过层层碾压的土石坝。在堆积过程中只经过运输汽车和推土机械的初步碾压,因而渣体的密实性低,孔隙率高,对维持渣体稳定不利。但随着时间推移,在自重及渗透水作用下会逐渐固结沉降,密实性会有所提高,这对渣体的稳定有利。随着主体工程进度,在施工过程中逐层逐级弃渣,渣体会出现不同的形象面貌。在施工期为保证安全弃渣和下游安全,要求保证渣体稳定,不发生滑坡和泥石流。主体工程开挖完工后,还要修整渣体,使其最终体型满足稳定要求、且便于绿化,不会造成水土流失,满足环保要求。b、堆渣体稳定分析
天生桥输变电工程水土保持方案可行性报告书重点进行渣体在自重及外荷载(主要为地震荷载,本工程区地震设防烈度为Ⅶ度)等荷载作用下的稳定计算与分析,保证渣体在最不利荷载组合下有足够的稳定,不致发生通过渣体或渣体与渣场基础的整体剪切破坏。由于永久堆渣体最陡的坡比为1:1.8,对应坡角为29.1°,缓于渣体的自然休止角,一般不会发生通过渣体的剪切破坏而导致渣体的边坡失稳,最有可能沿渣体与渣场底部的接触面发生整体剪切破坏,导致渣体整体滑动。计算采用参数:滑体容重1.68吨/m3、滑面内摩擦角(φ)35°、滑面凝聚力(c)3.5吨/m2。采用简化毕肖甫法对渣场沿渣体与渣场底部的接触面进行稳定计算。(6-1)(6-2)式中:Fs……渣体沿圆弧抗滑稳定安全系数;Wi……条块的重量;bi……条块的宽度;αi……条块底面倾角;Ci……土的有效粘聚力;R……滑弧半径;ui……作用于土条底边上的孔隙水压力;li……土条中心至滑动圆心的垂直距离;KH……水平地震加速度系数,KH的取值按Ⅶ度地震烈度,KH=1.20CZ……综合影响系数,取0.25。
天生桥输变电工程水土保持方案可行性报告书计算结果为:Fs=1.84>1.35,因此认为渣体是稳定的,并有一定的安全裕度。c、拦渣墙稳定计算①计算假定:●按库仑土压力计算;●清除覆盖层,挡墙和基岩强风化上部接触。②坝体稳定计算方法及结果●抗滑稳定安全计算计算公式:(6-3)式中:K……坝体抗滑稳定安全系数;f……浆砌石与地基摩擦系数;∑W……竖向荷载总和;∑P……水平荷载总和。●倾覆稳定计算计算公式:(6-4)式中:Kt……最小抗倾覆安全系数;W……坝体自重;Pay……作用于坝体的外部荷载的竖向分力;Pax……作用于坝体的外部荷载的水平分力;
天生桥输变电工程水土保持方案可行性报告书a……W对坝址点的力距,m;b……Pay对坝址点的力矩,m;h……Pax对坝址点的力距,m。计算结果见表6-6。表6-6挡渣墙稳定计算成果表渣场名称整体抗滑稳定安全系数抗倾覆稳定安全系数计算值允许值计算值允许值Ⅰ#弃渣场1.431.31.651.5Ⅱ#弃渣场1.471.31.71.5Ⅲ#弃渣场1.561.31.681.5Ⅳ#弃渣场1.52 1.31.671.5Ⅴ#弃渣场1.391.31.621.5计算结果显示,设计型式拦渣坝整体抗滑稳定和抗倾覆稳定均满足规范要求,并且留有一定的裕度,结构稳定,安全可靠。(3)截水沟设计洪峰流量洪峰流量按《开发建设项目水土保持方案技术规范》公式确定:QB=0.278kiF式中:QB--最大清水洪峰流量;m3/sk--径流系数,根据实地形坡度和植被情况取值;i--按二十年一遇最大1h暴雨强度,mm/h;F--山坡汇水面积,km2。
天生桥输变电工程水土保持方案可行性报告书表6-7渣场排水沟设计标准及相应洪水流量渣场名称流域面积(hm2)径流系数K洪水标准P二十年一遇最大1h暴雨强度I洪峰流量(m3/s)Ⅰ弃渣场3.60.6510%78.1mm/h0.507Ⅱ弃渣场4.50.6510%78.1mm/h0.634Ⅲ弃渣场6.70.6510%78.1mm/h0.944Ⅳ弃渣场5.20.6510%78.1mm/h0.733Ⅴ弃渣场7.50.6510%78.1mm/h1.057考虑当地形和洪水特点,采用明渠截水沟将上游来水排走,截水沟布置在渣体的两侧,断面型式一样,承担的排水能力一样。截水沟断面:根据洪水分析计算成果,考虑到施工的方便,排水沟断面采用梯形排水明沟,底坡不小于3%,具体尺寸见表5-6过流能力复核:截水沟过水能力复核采用谢才公式进行计算,其表达式如下:(5-5)式中:A——过水面积;C——谢才系数,用公式C=R1/6/n计算;R——水力半径;按式5-5进行计算,设计断面过水能力详见表6-7。表6-7设计断面过水能力计算表断面型式底坡糙率底宽(m)顶宽高(m)边坡水深(m)过水面积(m2)水力半径谢才系数流量m3/s备注位置INbBhmARCQ梯形Ⅰ弃渣场3%0.0220.40.90.520.30.1380.12232.020.27单侧过流能力Ⅱ弃渣场3%0.0220.40.90.520.30.1510.12932.320.30Ⅲ弃渣场3%0.0220.61.20.520.290.2160.15533.320.49Ⅳ弃渣场3%0.0220.510.520.30.1950.14933.080.43
天生桥输变电工程水土保持方案可行性报告书Ⅴ弃渣场3%0.0220.61.20.520.30.2250.15933.470.52注:安全超高不小于0.2m.(4)工程防护措施布置弃渣场都在渣场坡脚设置M7.5浆砌石挡墙,在渣体上游侧设置M5.0的截水沟,具体尺寸和布置详见见表6-8和附图7。表6-8挡墙及截水沟设计特性表项目挡墙截水沟高度(m)内坡比外坡比底宽(m)顶宽(m)沟深(m)沟边坡衬砌厚度(m)Ⅰ#弃渣场1~31:0.31:0.10.40.90.520.3Ⅱ#弃渣场1~31:0.31:0.10.40.90.520.3Ⅲ#弃渣场1~31:0.31:0.10.61.10.520.3Ⅳ#弃渣场1~31:0.31:0.10.510.520.3Ⅴ弃渣场1~31:0.31:0.10.61.10.520.3弃渣场工程措施工程量见表6-9.表6-9弃渣场工程措施工程量项目开挖土方m3开挖石方m3挡墙长度m浆砌石挡墙m3截水沟长度m浆砌石截水沟m3Ⅰ#弃渣场50248543031Ⅱ#弃渣场36642474042Ⅲ#弃渣场38350573537Ⅳ#弃渣场5650572729Ⅴ#弃渣场7540454851合计25511230260180190b渣场植物措施设计为了减少水土流失,恢复渣场区植被,改善施工区景观,在存弃渣场使用结束后对各弃渣场进行覆土绿化。渣场造林类型、方法、技术和抚育措施如下:一、树种选择
天生桥输变电工程水土保持方案可行性报告书根据施工区自然条件和当地有关部门的营林经验,并结合存弃渣场的立地条件,植树树种选用圆柏和旱冬瓜。二、造林树种生态学特性和适生环境分析①圆柏( SabinachinensisL.)常绿乔木,高达20m,胸径达3.5m;树冠尖塔形或圆锥形,老树则成广卵形,球弄散或钟形。树皮灰褐色呈纵条剥离,有时呈扭转状。老枝常扭曲状;小枝直立,亦有略下垂的。冬芽不显著。叶有两种,鳞叶交对生,多见于老树或老枝上;剌叶常3枚轮生,长0.6-1.2cm,叶上面微凹;有2条白色气孔带。雌雄异株,极少同株;雄球花黄公,有雄蕊5-7对,对生;雌球花有珠鳞6-8,对三年成熟,熟时暗褐色,被白粉,果有1-4粒种子,卵圆形。子叶2,发芽时出土。花期4月下旬,果多次年10-11月成熟。分布:产中国东北南部及华北等地,北自内蒙古及沈阳以南,南至两广北部,东自滨海省分,西至四川、云南均有分布。朝鲜、日本也产。习性:阳性,幼树稍耐阴,耐干早瘠薄,耐寒,稍耐湿,耐修剪,防尘隔音效果好。用途:在庭园中用途极广。作绿篱,行道树,还可以作桩景、盆景材料。②旱冬瓜(Alnusnepalensis):桦木科(Betulaceae);落叶乔木,材质较好,是较好的家具、木模、农具及建筑装修用材。树皮为很好的栲胶原料。根具根瘤菌,能增进土壤肥力。树叶是很好的绿肥。分布海拔500m~2500m,喜光树种,对土壤要求不严,适应性强,稍耐干旱瘠薄,生长迅速,干形好,分枝高,天然更新能力强。③狗牙根(Cynodondactylon(L.)Pers.):禾本科(Gramineae
天生桥输变电工程水土保持方案可行性报告书),狗牙根是禾本科狗牙根属的一个种,越年生草本。又名绊根草、行仪芝。为优良饲草、草坪草和水土保持草种。全世界温暖地区都有分布,中国分布于黄河流域以南。须根细韧;具根状茎或匍匐茎,节间长短不等,茎秆平铺地面部分长达1m以上,并于节上生根及分枝,向上直立部分高10-30cm,撒播40kg/hm2。喜温热气候及稍潮湿的土壤。耐旱,亦耐较长时间渍水。酸性土壤或碱性土壤均生长良好,由于有发达的根状茎和匍匐茎,植株矮小,耐践踏,最适宜作为街道、体育场、堤坝种植。经调查,项目区所在富源县及附近县市已多有种植,且生长良好。三、造林方法为了使渣场尽快绿化,让林木尽快起到保持水土、涵养水分、改善土壤的作用,根据造林树种特性,各渣场采用植苗造林的方法。四、种植技术选用一年生营养袋苗,雨季造林。行间混交,株行距2m×2m。块状整地,穴(坑)规格:50cm×50cm×50cm。草种选择狗牙根,采用撒播并覆土的种植方式。造林典型设计详见下表。具体尺寸见附图7和附图8。表6-7造林典型设计立地条件特征主要为土石方堆渣体,表层覆土。造林技术绿化树种草种圆柏和旱冬瓜,行间混交。草种选择狗牙根造林方式植苗种草主式撒播并覆土株行距行距:2m,株距:2m。初植密度2500穴/hm2,1株/穴配置方式品字形配置场地清理清除地表大石块和其它杂物整地块状整地,规格:50cm×50cm×50cm
天生桥输变电工程水土保持方案可行性报告书苗木一年生营养袋苗种植季节雨季6~7月,阴天或小雨天抚育管理造林当年9月进行除草培土1次;次年、第三年各除草培土1次;防火,防病虫害,防牲畜和人为损害五、植物措施工程量花山220KV变~天生桥110KV变的弃渣场区:场地清理平整0.04hm2,种草面积0.04hm2,植树100株(其中圆柏50株,旱冬瓜50株),草籽用量1.98kg。代河110KV~天生桥110KV变的弃渣场区:场地清理平整0.07hm2,种草面积0.07hm2,植树175株(其中圆柏88株,旱冬瓜87株),草籽用量3.5kg。6.5.2.4.2剥离表土堆存场剥离表土堆存场的工程措施设计为了实施工程的植物措施,所区开施工前,先将所区内的表土剥离出来,堆放在所区外的旱地里面(旱地租用,等施工结束后,归还给农民复耕),工程中规划了1个剥离表土堆存场,占地面积为0.1hm2。不考虑工程措施,只需要做临时工程措施就能满足水保要求。土地平整0.1hm2,复耕0.1hm2。剥离表土堆存场的临时措施剥离表土堆存场位于所区旁,存放表土剥离料5409m3(松方),堆料面积0.1hm2,平均堆土高度为5.4m,四周用土料袋挡护,挡护截面为梯形,底为1m,顶为0.4m,高为1.5m,土料袋填筑量320m3;雨季用土工布进行防护,以防止松散的表土流失,土工布1200m2。具体布置和尺寸详见附图9。6.5.2.5施工临时占地区
天生桥输变电工程水土保持方案可行性报告书施工临时占地区总面积为0.137hm2。本区水土保持防治的主要任务是注意施工场地周边的排水问题及水土流失,施工期间采取相应临时水土保持措施,施工结束后,有0.112hm2原来是耕地,进行土地清理,进行复耕,其余0.025hm2采取土地整治措施和植物措施进行防治。植物措施设计施工结束时,拆除各种临时建筑,清理杂物,平整场地,覆土,种草,植树造林。一、树种选择根据各施工场地立地条件和水土保持要求,本区选用旱冬瓜进行造林绿化。二、造林树种生态学特性和适生环境分析见6.5.2.4节三、造林方法为了使造林树种尽快起到水土保持作用,各施工场地均采用植苗造林。四、种植技术(参照存、弃渣场区植物措施设计部分内容)五、植物措施工程量花山220KV变~天生桥110KV变的施工临时用地区:占地总面积0.031hm2,场地清理平整0.031hm2,其中原有耕地0.02hm2,进行复耕;其余0.011hm2,植树种草绿化,种植旱冬瓜28株,种草面积0.011hm2,草籽量0.55kg。代河110kV~天生桥110KV变的堆料场及牵引场等施工临时用地区:占地总面积0.106hm2,场地清理平整0.106hm2,其中原有耕地0.08hm2,进行复耕;其余0.026hm2,植树种草绿化,种植旱冬瓜65株,种草面积0.026hm2,草籽量1.29kg。6.5.2.6所区建设
天生桥输变电工程水土保持方案可行性报告书从工程设计上看,主体工程已考虑了所区围墙、场内外排水沟、挡墙、路面硬化和所区园林绿化等措施,这些不但保证了工程的安全运行,还保障了水土不在流失。已经满足了水保要求,不需要再做工程措施和植物措施设计;工程本区新增水土保持防治的主要任务是在施工期间做好临时水土保持临时防治措施设计本区水土保持防治的主要任务是在施工期间做好临时水土保持措施。临时排水工程,施工期间土石料松散体采取相应临时水土保持措施,需用土工布1500m2,需用土料袋进行挡护,土料袋有量为500m3,临时排水沟为1500m,排水沟尺寸:底为0.5m,沟深0.4m,顶宽0.75m,开挖土方123m3。排水沟断面尺寸见下图:6.5.3施工期间从水保角度对工程的管理施工区水土流失主要产生在施工期间,因此做好施工期间的水土保持工作极为重要。为了减少施工期间的水土流失,根据工程区自然条件及工程的特点,提出以下临时水土保持措施要求:6.5.7.1管理措施
天生桥输变电工程水土保持方案可行性报告书(1)加强工程施工管理,做到文明施工,严禁随处乱倒废土,对于乱倒弃渣的情况应当及时制止,并进行必要的处罚。(2)要求土石方开挖工程量以运到渣场和填筑地点的方量计算,以经济手段严格控制土石方开挖渣料在运输过程中的流失,杜绝乱倒弃渣的现象。(3)派专人对各项防护措施进行定期的检查,对出现险情的措施进行及时的整改和补救,防止重大险情的发生。6.5.7.2技术措施(1)在施工过程严格按设计要求开挖,必要时设置临时挡护、排水设施,保障开挖边坡的稳定,排水通畅。(2)临时土质开挖面在雨季应采用土工布等进行覆盖,开挖结束后及时进行绿化或者硬化处理。(3)剥离出来的表土要及时运至弃渣场单独集中存放,并做好相应的挡护工作,用于将来施工区覆土绿化;对来不及运走的剥离表土,应采用土(砂)袋进行临时拦挡,雨季用土工布等覆盖。(4)对需要开挖的施工场地,应先在其周边建设排水引流设施,减少降雨冲刷产生的水土流失。(5)对开挖出的渣料,应最大限度地进行利用,尽量减少弃渣量;弃渣要及时运至规划好的存弃渣场,对来不及运走的渣料,应采用土(砂)袋进行临时拦挡,雨季用薄膜等覆盖。(6)对于施工道路等线状工程,应分段施工,分段防护,特别是要做好路基开挖时期弃渣的及时清运工作。(7)对临时施工场地,应尽量减少其数量及占地面积,且应避开植被良好区。(8)每完成一项工程,应立即对其施工营地进行清理整治,完善排水设施,及时进行绿化,尽快恢复植被,减少水土流失。
天生桥输变电工程水土保持方案可行性报告书6.5.4防治工程量及实施进度6.5.4.1水土流失防治工程量天生桥输变电工程施工区水土流失防治措施包括两部分,即工程治理措施和植物治理措施。工程治理措施主要针对渣场、护坡和排水工程措施,防治工程量见表6-10。对施工区各类用地,根据其立地条件,采取植物治理措施,植物措施工程量见表6-11。表6-10水土保持方案工程措施工程量汇总表项目永久工程措施临时工程措施场地平整(hm2)复耕(hm2)土方开挖(m3)石方明挖(m3)浆砌石截水沟(m3)截水沟长度(m)挡墙长度(m)浆砌石挡墙(m3)土工布(m3)土料袋挡护(m3)临时排水沟(m)花山220KV变~天生桥110KV变杆塔施工区0.25250堆料场及牵引场0.0480.03施工临时道路5012150260弃渣场0.04868737090101施工临时占地区0.0310.02代河110KV~天生桥110KV变杆塔施工区0.45430堆料场及牵引场0.1360.11施工临时道路11025210500弃渣场0.071693117110140159施工临时占地区0.1060.08变电所工程所区工程建设1500500450进所公路剥离表土堆存场0.10.11200320合计1.2310.3441548190180230260270018601210
天生桥输变电工程水土保持方案可行性报告书表6-11水土保持方案植物措施工程量汇总表项目造林位置树种草种种植面积(hm2)定植(株)树苗数量(株/kg)覆土量(m3)花山220KV变~天生桥110KV变杆塔施工区狗牙根0.2512.38堆料场及牵引场狗牙根0.0180.89施工道路区炮火绳11501185148车桑子11501185弃渣场圆柏0.045052旱冬瓜5052狗牙根1.98施工临时占地区旱冬瓜0.0112829狗牙根0.55代河110KV~天生桥110KV变杆塔施工区狗牙根0.4522.28堆料场及牵引场狗牙根0.0261.29施工道路区炮火绳21002163269车桑子21002163弃渣场圆柏0.078891旱冬瓜8790狗牙根3.5施工临时占地区旱冬瓜0.0266567狗牙根1.29变电所工程进所道路香樟树12012426合计0.89169887198/44.164436.5.4.2方案实施进度计划天生桥输变电工程水土流失防治责任范围主要是工程施工区,水土保持实施进度计划仅对施工区进行规划。6.5.4.3基本原则(1)为了减少施工区水土流失,渣场及土石料场的挡护排水工程措施必须在渣场堆渣和料场开采前完成,护坡工程与堆渣同时进行。水土保持工程未完工,不许堆渣或开采。(2)渣场、料场、施工道路及施工场地的植物措施,必须在工程完工后、或渣场堆满后、或场地结束使用后立即进行,以尽快恢复植被。(3)由于水土保持措施的实施受工程施工进度的影响较大,在此仅初步规划水土保持措施的实施进度,实施时应根据施工进度进行调整。(4)水土保持工程措施施工要尽量避开雨季和河流洪水期。
天生桥输变电工程水土保持方案可行性报告书(5)充分考虑植物种植对季节的要求。6.5.4.4工程措施实施计划根据工程总进度安排及有关水土保持的规定,按照“三同时”的要求,以尽量减少工程施工期和完建之后的弃渣料流失为原则,确定本工程渣场工程防护措施的进度计划。因此,天生桥输变电渣场防护工程将采取分期治理、分段实施的办法进行。根据天生桥输变电筹建期进展情况,渣场防护工程的治理分三个阶段进行:第一期:进行周边排水沟及挡渣墙的施工,其中各分项的施工将随相关的建筑物施工的需要而分段完成。第二期:进行渣场平整、削坡开级、马道排水沟的修建。第三期:对渣场防护工程进行整体性的完善,并进行植物措施的实施。由于上述分期整治的需要,因此本报告所附的图纸并非整个工程的渣场防护设计的体现,该项设计将会在天生桥输变电工程的整个施工过程中不断进行补充、完善。6.5.4.5植物措施实施计划要根据施工各防治区的具体情况确定植物措施的开始时间。植物措施实施时间按1.5年计。天生桥输变电总体进度计划,工程植物措施的控制计划如下:天生桥输变电水土保持措施实施进度计划详见表6-12。
天生桥输变电工程水土保持方案可行性报告书
天生桥输变电工程水土保持方案可行性报告书7水土保持监测7.1监测目的水土流失监测的目的主要有以下几方面:(1)对施工过程中产生的水土流失进行适时监测和监控,了解水土保持方案措施实施的情况,掌握建设生产过程中水土流失发生的时段、强度等变化情况,及时采取相应的防控措施,最大限度地减少水土流失。(2)及时掌握工程建设所引起的水土流失状况以及对工程区域生态环境的影响程度,为工程建设的水土流失防治工作提供科学依据。(3)为该项目的水土保持专项验收提供依据。通过对项目建设全过程的监测,说明施工、建设、生产过程中防治水土流失的效果,是否达到相关标准,能否通过水土保持专项验收。7.2监测意义开发建设项目在改善区域生活生产条件、促使区域经济发展的同时,其土建工程损坏原地表植被,扰动原地表土壤结构,带来了不可忽视的新增水土流失。为此,国家在对建设项目进行投资的同时,也投入大量水土保持资金,制止开发建设项目在施工和生产运行初期产生的新增水土流失。开展建设项目水土流失及水土保持效果监测,是对企业投资的有效监督,对及时发现和纠正建设项目在施工过程中的随意性损坏和不规范操作,客观评价建设项目的水土保持效果,具有现实意义。同时,可靠的监测数据,为分析不同地区、不同类型建设项目产生新增水土流失的时段、形式、数量、危害等特点,对宏观调控开发建设项目的类型及地域分布,规范开发建设项目施工工艺,优化水土保持防治措施都具有科学的指导意义。
天生桥输变电工程水土保持方案可行性报告书7.3监测原则(1)监测项目根据项目建设过程中可能产生的水土流失情况确定。(2)监测位置根据水土保持措施总体布局拟定,确保能够以点带面,反映水土流失防治责任范围内,施工期水土流失状况及水土保持设施运行情况。(3)监测时段从施工期始,至工程实施结束后的第一年。(4)水土流失监测点以弃渣场、剥离表土堆存场、为重点,监测方法以地面观测与宏观调查为主。7.4监测依据(1)《开发建设项目水土保持设施验收管理办法》(中华人民共和国水利部令第16号)。(2)《水土保持监测技术规程》(SL277-2002)。(3)《水土保持试验规范》(SD239-87)。(4)《土壤侵蚀分类分级标准》(SL190-96)。(5)《水土保持综合治理技术规范》(GB/T16453.1-16453.6-96)。(6)《水土保持综合治理效益计算方法》(TB/T15774-1995)。(7)《云南省开发建设项目水土保持生态环境监测管理暂行办法》(云南省水利厅公告2006第7号,2007年1月1日实施)7.5监测范围和监测点布设为了及时了解整个项目水土流失防治责任范围内的水土流失变化情况,根据项目防治责任区的水土流失特点,确定重点监测地点为项目建设区,尤其是弃渣场、表土剥离堆存场、道路区、施工临时占地区及所区建设区。
天生桥输变电工程水土保持方案可行性报告书结合工程建设和工程区水土流失特点,对本工程不同部位的水土流失量及影响水土流失的主要因子进行监测,对水土保持措施实施效果进行监测,为监督机构了解项目执行情况、研究对策、实行宏观指导提供依据。监测点布设原则(1)典型性原则,结合新增水土流失预测结果,以弃渣场为重点,选择典型场所进行监测。(2)可操作性原则,结合项目及影响特点,力求经济、适用、可操作。水土保持监测点主要布设在工程建设对原地貌及植被破坏较严重,容易产生弃土、弃渣而且可能造成较大水土流失的地区。根据工程特点、施工布置,共布设9水土保持监测点:弃渣场2个监测点,布设在弃渣场内(一个监测点可以布置在渣体边坡,另一个监测点布设在平台上)。剥离表土堆存场1个监测点(布设在堆存场的坡面上),进所道路1个监测点(布设在填方边坡),施工道路置1监测点(布设在填方边坡),堆料场及牵张场2个监测点。杆塔施工区2个监测点(布置在开挖边坡上)。7.6监测项目和方法7.6.1监测项目监测项目包括:影响水土流失主要因子、水土流失量、水土流失危害及水土保持设施效益。a)影响水土流失的主要因子监测主要监测建设项目因挖土、填方、弃土、弃渣堆放等活动引起的地形地貌、植被类型及林草覆盖度、地面物质组成及其结构、原有水土保持设施的数量、质量和变化情况。b)水土流失量及水土流失危害监测
天生桥输变电工程水土保持方案可行性报告书监测各弃渣场弃渣堆置后引发的面蚀等发生的数量,以及对植被及生态环境、工程运行安全的影响等。c)水土保持设施效益监测对主体工程中具有水土保持作用的设施和本方案增加的水土保持工程、防治措施的数量、质量、防治效果、产生效益进行监测。包括监测各种防护工程的稳定性、完好程度和运行情况;防护措施的拦渣保土效果、经济效益、林草措施成活率、保存率、生长及覆盖度增长情况等。为观测方便,拟在施工便道、土石料场、弃渣场、和施工场地分别设8个监测点监测水土流失量。水土保持监测具体布设见下表。表7-1水土保持监测情况计划表监测点个数地段项目方法时间及频次施工期林草恢复期(1年)2弃渣场雨量当地气象资料每两个月一次(日降水量≥50mm监测)每年测四次,旱季一次;雨季三次(日降水量≥50mm监测)水土保持设施效益现场调查法拦挡设施完好率现场调查法林木生长状况标准地法2杆塔施工区雨量当地气象资料每两个月一次(日降水量≥50mm监测) 水土流失量简易观测法水土保持设施效益现场调查法重力侵蚀现场调查法1剥离表土堆存场雨量当地气象资料每两个月一次(日降水量≥50mm监测) 水土流失量简易观测法水土保持设施效益现场调查法拦挡设施完好率现场调查法2堆料场及牵张场雨量当地气象资料每两个月一次(日降水量≥50mm监测) 水土流失量简易观测法林木生长状况标准地法2施工道路水土流失量简易观测法每两个月一次(日降水量≥50mm监测) 林木生长状况标准地法7.6.2监测方法本项目的水土流失监测按照《水土保持监测技术规程》(SL277—2002)执行。以定点监测为主,辅以类比调查和流域水文泥沙观测、相关资料分析等。具体监测方法如下:
天生桥输变电工程水土保持方案可行性报告书(1)简易水土流失量观测:在各地段不同扰动坡面上,将直径0.5cm~1cm、长50cm~100cm、类似钎杆标尺,根据坡面面积,按一定距离分上中下、左中右纵横3排、共9根布设。钎杆标尺沿铅直方向打入坡面,钉帽与坡面齐平,并在钉帽上涂上红漆,编号登记入册。坡面面积较大时,适当加大钢钎密度。每次大暴雨之后和汛期终了,观测钉帽距地面高度,计算土壤侵蚀厚度和总的土壤侵蚀量。计算公式如下:A=ZS/1000cosθ式中:A——土壤侵蚀量(m3);Z——侵蚀厚度(mm);S——水平投影面积(m2);θ——斜坡坡度值。有人为扰动的地方,钢钎应在汛期末收回,来年再用,布设数量可适当增加。人为扰动少时可长期固定不变,但应注意保护,长期观测。新堆放的松散体由于沉降产生的影响,需在平坦地段设置对照观测或应用沉降率计算沉降高度。若钢钎不与松散体同时沉降,则实际侵蚀厚度计算公式为:Z=Z0-β式中Z——实际侵蚀厚度(mm)Z0——观测值(mm)β——沉降高度(mm)(2)雨量观测:因附近没有雨量观测站,降雨量需实测——对水土流失主要影响因子降雨量、降雨强度、降雨时间及降雨次数等直接采用JY2—PC—2Y自动雨量监测站(或自动记录雨量计RG2-M)观测记录。(3)
天生桥输变电工程水土保持方案可行性报告书重力侵蚀调查:从施工开始年至运行期第一年每半年在汛期前后对监测点的重力侵蚀情况进行一次普查,查清发生重力侵蚀的地点、类型、原因、面积等。(4)拦挡设施完好率调查:挡渣墙、护坡工程等设施建成至施工结束后,每年汛期前后对拦挡效果、设施的损坏等情况进行调查。若有损坏应补建。(5)林木生长发育状况调查:对各个绿化区的绿化效果进行检查,确保植苗植草的当年成活率和出苗率,严格按照《造林技术规程》(GB/T15776-1995)有关规定进行检查验收。造林一年后,在规定的抽样范围内,取样方30m×30m,检查植苗株数和成活株数,二者的比值(成活株数/植苗株数)为成活率,如成活率在41%~85%,则进行补植,低于41%则进行重新造林绿化。7.6.3监测时段及频率监测时段:监测时间共1.5年(施工期0.5年,林草恢复期考虑1年),即从2007年到2008年。监测频率:每年监测四次,旱季(11月—5月)监测一次;雨季(6月—10月)监测三次,都在日降雨量≥50mm监测。监测时段频次按表7-1进行。7.6.4监测设备与仪器主要监测设备与仪器有:(1)降水量观测仪器:JY2—PC—2Y自动雨量监测站1台。(2)测量仪器:钢钎直径0.5cm~1cm、长50cm~100cm钢钎若干、沉沙桶等。(3)实地调查设备:带电话水土保持移动监测系统、GPS、土壤理化分析仪、相机、测绳、皮尺、围尺、角规等。7.6.5监测机构
天生桥输变电工程水土保持方案可行性报告书工程的水土流失监测是验证工程建设水土保持方案实施情况及其所产生的效益的直接手段。依据《水土保持生态环境监测网络管理办法》,本工程的监测应由具有一定资质的、有相应的监测设备和仪器的单位依据规范编制监测细则并进行水土流失监测。接受当地水土保持生态环境监测管理机构的业务指导和管理。7.6.6监测制度对每次监测结果进行统计分析,作出简要评价,及时报送水行政主管部门及其相应的监测管理机构,同时做好监测预报;监测全部结束后,对监测结果做出综合分析与评价,编制监测报告,报送水行政主管部门及其相应的监测管理机构,并作为监督检查和验收达标的依据之一。
天生桥输变电工程水土保持方案可行性报告书8水土保持投资估算及效益分析8.1水土保持投资估算8.1.1编制原则(1)为了和主体工程估算编制保持一致,工程水土流失防治投资概算编制采用主体工程概算的编制依据、原则和方法,不足部分按水利部水总[2003]67号文颁布的《水土保持工程概算(估)算编制规定》编制。(2)主要材料预算价格按照主体工程的材料预算价格计入。(3)水土保持工程设施的施工方法按常规施工组织考虑。(4)根据工程情况计列施工期临时水土保持措施费。8.1.2编制依据(1)水利部水总[2003]67号文颁布的《水土保持工程概(估)算编制规定》。(2)水电基字(86)第81号文颁发的《水利水电建筑工程预算定额》及水建字[1994]243号文颁发的《水利水电建筑工程补充预算定额》、(86)水电水建字第50号文颁发的《水利水电建筑工程概算定额》、能源水规[1991]1272号文颁发的《水利水电工程机械台班费用定额》。(3)云南省水利厅云水建管字(2000)第5号文颁发的《云南省水利水电工程设计概(估)费用构成及计算标准》。(4)云水规联(1994)第25号文颁的《云南省水利水电基本建设工程设计概(估)算人工费单价、施工机械台班定额、其他直接费和施工综合费用定额调整的暂行规定》。(5)云水建字(1996)第36号《关于调整云南省水利水电建筑工程预算定额的通知》。(6)云价费发(1997)25号关于印发《云南省水利厅关于水土流失治理费和水土保持设施补偿费的收费标准和管理办法》的通知。
天生桥输变电工程水土保持方案可行性报告书(7)工程可行性研究设计成果。(8)工程涉及地区县苗木现行价格。(9)水土保持工程措施设计和植物措施设计资料。8.1.3编制方法根据水利部《水土保持工程概(估)算编制规定》的要求,本方案水保投资由工程措施、植物措施、施工临时工程、独立费用以及预备费、补偿费等组成。各项工程单价和费用组成计算方法为:工程措施和植物措施单价由直接工程费、间接费、企业利润、税金4部分组成。施工临时工程包括临时防护工程和其他临时工程。独立费用由建设单位管理费、工程建设监理费、科研勘测设计费、水土保持监测费、工程质量监督费。预备费包括基本预备费和价差预备费。8.1.4基础单价与取费标准水土保持工程措施单价采用主体工程概算单价。植物措施单价参照当地林业部门提供的单价及同类工程的造林单价,根据水利部水规[2003]67号文颁布的《水土保持工程概(估)算编制规定》计算,采用的主要预算单价如下:8.1.4.1人工预算单价工程措施人工费预算单价按2.66元/工时计,植物措施人工费按预算单价2.23元/工时计。8.1.4.2主要材料预算单价主要材料基础单价参考《云南省工程建设材料设备价格信息》和主体工程估算材料预算价格确定,以2007年第一季度为价格编制水平年,各种材料的预算价格详见表8-1。
天生桥输变电工程水土保持方案可行性报告书表8-1主要材料预算价格表序号名称单位预算单价(元)备注1块石m3202碎石m3253人工砂m3284钢筋t34005原木m35007柴油0#t67248汽油90#t59449电度0.5510水(工程用水)t0.3111风m30.1112水泥425#t3308.1.4.3机械台时费按照水利部水总[2003]67号文《水土保持工程施工机械台时费定额》进行计算,详见表8-2。表8-2机械台时费表定额名称单位预算单价(元)备注3059胶轮车台时0.92002搅拌机台时17.951002单斗挖掘机油动0.4m3台时122.811008单斗挖掘机液压2m3台时232.241030推土机59kw台时63.261031推土机74kw台时102.288.2费用组成天生桥输变电工程水土保持工程费用组成按《开发项目水土保持工程设计估算编制规定》的费用组成和取费标准,同时参照主体的费用组成。
天生桥输变电工程水土保持方案可行性报告书8.2.1水土保持工程措施建筑工程预算单价由直接工程费、间接费、企业利润和税金构成。直接工程费由直接费(人工费、材料费、机械费)、其他直接费、现场经费构成。其他直接费率取2%。现场经费率土石方工程取5%。间接费以直接工程费为计算基础,费率取5%。计划利润以直接工程费和间接费为计算基础,取7%。税金以直接费、间接费、计划利润为基础,取3.22%。8.2.2水土保持植物措施工程植物工程预算单价直接工程费、间接费、企业利润和税金构成。直接工程费由直接费(人工费、材料费)、其他直接费、现场经费构成。其他直接费率取1%;现场经费率取4%。间接费以直接工程费为计算基础,费率取1%。计划利润以直接工程费和间接费为计算基础,取5%。税金以直接费、间接费、计划利润为基础,取3.22%。8.2.3水土保持临时工程根据实际发生的工程量,按设计方案工程量乘以单价编制。8.2.4水土保持独立费用科研勘察设计费:按国家计委、建设部计价格[2002]10号文件《工程勘察设计收费标准(2002年修订本)》规定取费;建设管理费:按水利部文件水总[2003]67号规定取第一至第三部分之和的2%取值;工程建设监理费:按水保监理工程师5.7万元/人·年计列;水土保持监测费:按水利部司局函([2005]22号)文件《关于开发建设项目水土保持咨询服务费用计列的指导意见》取值;
天生桥输变电工程水土保持方案可行性报告书工程质量监督费:按建筑工程、植物工程与临时工程之和的0.25%计取。水土保持方案编制费:按水利部司局函([2005]22号)文件《关于开发建设项目水土保持咨询服务费用计列的指导意见》取值。水土保持设施竣工验收技术评估报告编制费:按水利部司局函([2005]22号)文件《关于开发建设项目水土保持咨询服务费用计列的指导意见》取值。水土保持技术文件技术咨询服务费:按水利部司局函([2005]22号)文件《关于开发建设项目水土保持咨询服务费用计列的指导意见》取值。8.2.5基本预备费基本预备费按投资概算第一至第四部分投资合计数的6%计算。8.2.6水土保持设施补偿费根据生产建设过程中损毁的水土保持设施面积,参照云南省物价局、财政厅、水利水电厅云价费发[1997]25号文“关于印发《云南省水土流失防治费及水土流失设施补偿费征收标准和使用管理暂行办法》的通知,本工程按13000元/hm2补偿标准计算水土保持设施补偿费。8.3总投资及其分年度安排8.3.1总投资(1)主体工程中具有水土保持功能的工程投资根据主体工程设计资料,经过对主体工程中具有水土保持功能的工程的分析,参照主体工程可行性研究报告概算专题的成果,把主体工程中(截排水沟、挡护工程、绿化措施)投资列入主体工程中具有水土保持功能的工程投资为25.95万元。主体工程已考虑或有利于水土保持的防治措施工程量及投资见表8-3。
天生桥输变电工程水土保持方案可行性报告书表8-3主体工程已列水土保持措施工程量及投资序号工程名称单位数量单价(元)合计(元)1杆塔施工区1833541.1M5.0护坡浆砌石m3350128.6450101.2M5.0浆砌石挡墙m3650145.6946401.3M5.0浆砌石排水沟m3360121.4437042施工道路109202.1M7.5浆砌石挡墙m375145.6109203所区工程54938.43.1所区排水沟m3156121.418938.43.2所区园林绿化hm20.2180000360004进所道路103194.1M5.0浆砌石排水沟m385121.410319合计259531.4(2)方案新增水土保持投资本工程估算新增水土保持投资77.60万元,都在建设期内完成。总估算见表8-4新增投资中:水土保持工程措施13.39万元,所占比例为17.3%;植物工程措施1.90万元;所占比例为2.45%;临时工程15.64万元,所占比例为20.15%;独立费用38.10万元,所占比例为49.09%;基本预备费4.14万元,所占比例为5.34%;水土保持设施补偿费4.4万元,所占比例为5.67%。
天生桥输变电工程水土保持方案可行性报告书表8-4总估算表单位:万元序号工程或费用名称建安工程费植物措施费设备费独立费用合计栽(种)植费苗木、草、种子费第一部分工程措施7.8935.00.513.39一花山220KV~天生桥110KV变2.9322.931杆塔施工区0.240.242堆料场及牵引场0.050.053施工道路区0.100.104弃渣场2.512.515施工临时占地区0.03二代河110KV~天生桥110KV变4.8654.861杆塔施工区0.430.432堆料场及牵引场0.130.133施工道路区0.210.214弃渣场3.983.985施工临时占地区0.10三所区工程0.100.101剥离表土堆存场0.100.10四水土流失监测设备费5.05.00五水土流失监测设备安装费0.50.50第二部分植物措施0.751.171.90一花山220KV~天生桥110KV变0.2590.3910.651杆塔施工区0.0100.0930.102堆料场及牵引场0.0010.0070.013施工道路区0.2330.2370.474弃渣场0.0120.0430.065施工临时占地区0.0030.0110.01二代河110KV~天生桥110KV变0.4850.7441.211杆塔施工区0.0180.1670.182堆料场及牵引场0.0010.0370.043施工道路区0.4240.4330.864弃渣场0.0210.0760.105施工临时占地区0.0080.0260.03三变电所工程0.0060.0310.041进所道路0.0060.0310.04第三部分临时工程15.6415.64一花山220KV~天生桥110KV变3.123.121杆塔施工区1.621.622施工道路区1.491.49二代河110KV~天生桥110KV变5.165.161杆塔施工区2.792.79
天生桥输变电工程水土保持方案可行性报告书2施工道路区2.362.36三变电所工程7.177.171进所道路4.674.672剥离表土堆存场2.502.50四其它临时工程0.200.20第四部分独立费用38.138.1一建设管理费0.60.6二工程建设监理费8.68.6三科研勘测设计费1.91.9四水土保持监测费15.015.0五工程质量监督费0.0770.1六水土保持方案编制费10.010.0七水土保持设施竣工验收技术评估报告编制费1.01.0八水土保持技术文件技术咨询服务费1.01.0一~四部分合计23.530.751.175.0038.6069.05基本预备费(6%)4.14静态总投资73.19价差预备费(0%)0.0建设期融资利息0.0水土保持设施补偿费4.4工程总投资77.60
天生桥输变电工程水土保持方案可行性报告书表8-5分部工程估算表编号工程或费用名称单位数量单价(元)合计(元)A第一部分工程措施78927一花山220KV~天生桥110KV变29315(一)杆塔施工区24151场地平整hm20.259659.12415(二)堆料场及牵引场4641场地平整hm20.0489659.1464(三)施工道路区9981土方开挖m3509.874942石方开挖m31242.04504(四)弃渣场251391场地平整hm20.049659.13862土方开挖m3869.878493石方开挖m3842.043364浆砌石挡墙m3101145.60147065浆砌石排水沟m373121.48862(五)施工临时占地区2991场地平整hm20.0319659.1299二代河110KV~天生桥110KV变48646(一)杆塔施工区43471场地平整hm20.459659.14347(二)堆料场及牵引场13141场地平整hm20.1369659.11314(三)施工道路区21371土方开挖m31109.8710862石方开挖m32542.041051(四)弃渣场398251场地平整hm20.079659.16762土方开挖m31699.871668
天生桥输变电工程水土保持方案可行性报告书3石方开挖m3342.041264浆砌石挡墙m3159145.60231505浆砌石排水沟m3117121.414204(五)施工临时占地区10241场地平整hm20.1069659.11024三变电所工程966(一)剥离表土堆存场9661场地平整hm20.19659.1966第二部分植物措施18995一花山220KV~天生桥110KV变6504(一)杆塔施工区10261植草hm20.25390.0998狗牙根草籽kg12.3875929(二)堆料场及牵引场741植草hm20.018390.097狗牙根草籽kg0.897567(三)施工道路区46991种树株11500.36414炮火绳株11851.51777.52种树株11500.36414车桑子株11850.5592.53覆土m314810.141501.05(四)弃渣场5571种树株500.5427圆柏株523.001562种树株500.5427旱冬瓜株522.501303植草hm20.04390.0916狗牙根草籽kg1.98751494抚育hm20.041327.3353(五)施工临时占地区1482种树株280.5415旱冬瓜株292.50733植草hm20.011390.094
天生桥输变电工程水土保持方案可行性报告书狗牙根草籽kg0.5575414抚育hm20.0111327.3315一代河110KV~天生桥110KV变12117(一)杆塔施工区18471植草hm20.45390.09176狗牙根草籽kg22.28751671(二)堆料场及牵引场3811植草hm20.026390.0910狗牙根草籽kg4.9575371(三)施工道路区85701种树株21000.36756炮火绳株21651.53247.52种树株21000.36756车桑子株21650.51082.53覆土m326910.142728.26(四)弃渣场9751种树株880.5448圆柏株913.002732种树株870.5447旱冬瓜株902.502253植草hm20.07390.0927狗牙根草籽kg3.5752634抚育hm20.071327.3393(五)施工临时占地区3442种树株650.5435旱冬瓜株672.501683植草hm20.026390.0910狗牙根草籽kg1.2975974抚育hm20.0261327.3335三变电所工程375(一)进所道路3751种树株1200.5464.8香樟树株1242.5310第三部分临时工程156397一花山220KV~天生桥110KV变31176
天生桥输变电工程水土保持方案可行性报告书(一)杆塔施工区162351土料袋挡护m325064.9416235(二)施工道路区149411土料袋挡护m315064.9497412临时挡水沟m26020.005200二代河110KV~天生桥110KV变51562(一)杆塔施工区279241土料袋挡护m343064.9427924(二)施工道路区236371土料袋挡护m321064.94136372临时挡水沟m50020.0010000三变电所工程71701(一)进所公路467201土工布m215003.5052502土料袋挡护m350064.94324703临时挡水沟m45020.009000(二)剥离表土堆存场249811土工布m212003.5042002土料袋挡护m332064.9420781四其它临时工程元元97922.62.00%1958第四部分水土保持设施补偿费hm23.39913000.0044187
天生桥输变电工程水土保持方案可行性报告书表8-6天生桥输变电工程水土保持独立费用表序号工程或费用名称单位计算式合计(万元)一建设管理费项第一~第三部分合计×2%0.63二工程建设监理费项人员×时间×人年费用标准8.55三科研勘测设计费项第一~第三部分合计×6%1.88四水土流失监测费项按[2005]22号文取值15.00五工程质量监督费项第一~第三部分合计×0.25%0.08六水土保持设施竣工验收技术评估报告编制费项按[2005]22号文取值1.00七水土保持技术文件技术咨询服务费项按[2005]22号文取值1.00八水土保持方案编制费项按[2005]22号文取值10.00合计38.138.3.2分年度投资根据水土保持设施建设“三同时”的原则,依据本工程施工总进度计划和水土保持方案实施进度计划,本方案报告计算分年度投资只考虑新增投资部分,主体工程中已考虑的投资部分同主体工程的实施进度相同,本报告不再单独列出,新增投资部分分年度投资与水保设计施工进度保持一致,第一、二季度重点投资防治区内的工程措施,第三、四季度重点投资植物工程,新增部分分年度投资详见表8-7。建筑工程单价表详见附表1-10。
天生桥输变电工程水土保持方案可行性报告书表8-7天生桥输变电工程水土保持措施分年度投资计划表序号工程或费用名称投资合计第1年第2年第一部分工程措施13.3911.032.36一花山220KV~天生桥110KV变2.932.050.88二代河110KV~天生桥110KV变4.863.411.46三所区工程0.100.070.02四水土流失监测设备费5.005.00五水土流失监测设备安装费0.500.50第二部分植物措施1.901.380.52一花山220KV~天生桥110KV变0.650.390.26二代河110KV~天生桥110KV变1.210.970.24三所区工程0.040.020.01第三部分临时工程15.647.827.82一花山220KV~天生桥110KV变3.121.561.56二代河110KV~天生桥110KV变5.162.582.58三所区工程7.173.593.59四其它临时工程0.200.100.10第四部分独立费用38.1026.6711.43一建设管理费0.620.430.19二工程建设监理费8.555.992.57三科研勘测设计费1.861.300.56四水土保持监测费15.0010.504.50五工程质量监督费0.080.050.02六水土保持方案编制费10.0010.00七水土保持设施竣工验收技术评估报告编制费1.001.00八水土保持技术文件技术咨询服务费1.001.00第五部分基本预备费4.12.51.7第六部分水土保持设施补偿费4.44.4总投资77.653.823.8
天生桥输变电工程水土保持方案可行性报告书表8-8单价汇总表序号定额编号工程名称单位估算单价预算单价人工费材料费机械使用费其它直接费现场经费间接费企业利润税金101147场地平整100m296.5987.811.860.3268.591.423.543.795.572.74202001截水排水沟石方开挖工程100m34203.543821.401285.311177.21617.1361.59153.98164.76242.20119.21301129覆土100m31014.22922.02282.235.56455.5514.7836.9539.7558.4428.76408084栽植乔木100株53.5748.7028.9912.56 0.421.661.312.251.52508092栽植灌木100株35.8632.6024.533.28 0.281.110.881.501.02608136+08137+08138幼林抚育1hm21327.331206.66767.12262.25 10.3941.1832.4355.6637.64701155剥离表土100m3518.12471.0213.031.43365.147.5918.9820.3129.8514.69808057撒播覆土植草1hm2390.09354.63133.80168.75 3.0312.109.5316.3611.06903053编织袋土填筑100m36493.605903.273090.921666.50 95.15237.87254.52374.15184.16
天生桥输变电工程水土保持方案可行性报告书附单价表:1-10单价编号1定额编号01147项目名称平整土地定额单位100m2施工方法74kw推土机平整场地编号名称单位数量单价(元)合计(元)一直接工程费75.71(一)直接费70.761人工费人工工时0.72.661.862零星材料费元1.8617%0.313推土机74kw台时0.57120.328468.58(二)其它直接费元70.762.00%1.41(三)现场经费元70.765.00%3.53二间接费元75.715.00%3.78三企业利润元79.507.00%5.56四税金元85.073.22%2.73扩大值元87.8110%8.78合计96.59单价编号2定额编号02021项目名称截水排水沟石方开挖工程定额单位100m3施工方法挂线、使用镐锹开挖编号名称单位数量单价(元)合计(元)一直接工程费3295.22(一)直接费3079.651人工费1285.3人工工时483.22.661285.312材料费1177.20合金钻头个5.3525133.7炸药kg104.096.5676.5雷管个262.870.39102.51导火线m400.570.52208.29其它材料费%51121.1556.063机械费617.13风钻手持式台时25.1222.3561.03其他机械费%10561.0356.10(二)其它直接费元3079.6532.00%61.59
天生桥输变电工程水土保持方案可行性报告书(三)现场经费元3079.655.00%153.98二间接费元3295.225.00%164.76三企业利润元3459.997.00%242.19四税金元3702.183.22%119.21扩大值元3821.4010%382.14合计4203.54单价编号3定额编号01129项目名称覆土定额单位100m3施工方法人工装、手扶拖拉机运土200m编号名称单位数量单价(元)合计(元)一直接工程费 795.07(一)直接费 743.341人工费 282.23 人工工时106.102.66282.23 2材料费元 5.56 282.232%5.64 3机械使用费 455.55 11Kw手扶拖拉机台时32.2414.13455.55 (二)其它直接费元743.342%14.78(三)现场经费元743.345%36.95二间接费元795.075%39.75三企业利润元834.827%58.44四税金元893.263.22%28.76 扩大值元922.0210%92.20 合计 1014.22单价编号4定额编号08084
天生桥输变电工程水土保持方案可行性报告书项目名称栽植乔木定额单位100株施工方法挖坑、栽植、浇水、覆土保墒、整形、清理 编号名称单位数量单价(元)合计(元)一直接工程费 43.630(一)直接费 41.5521人工费 28.990 人工工时132.2328.9902材料费元 旱冬瓜株1023 水m31.000.310.310 其它材料费 306.314.00%12.252(二)其它直接费元41.551.00%0.416(三)现场经费元41.554.00%1.662二间接费元43.633.00%1.309三企业利润元44.945.00%2.247四税金元47.193.22%1.519 扩大值元48.7110%4.871 合计 53.57单价编号5定额编号08092项目名称栽植灌木定额单位100株施工方法挖坑、栽植、浇水、覆土保墒、整形、清理 编号名称单位数量单价(元)合计(元)一直接工程费 29.20(一)直接费 27.811人工费 24.53 人工工时112.2324.532材料费元 炮火绳株1021.5 水m30.70.310.22 其它材料费 153.22.00%3.06(二)其它直接费元27.81.00%0.28(三)现场经费元27.84.00%1.11二间接费元29.23.00%0.88三企业利润元30.15.00%1.50四税金元31.63.22%1.02 扩大值元32.610%3.26 合计 35.86单价编号6定额编号08136+08137+08138
天生桥输变电工程水土保持方案可行性报告书项目名称幼林抚育定额单位1hm2施工方法 编号名称单位数量单价(元)合计(元)一直接工程费 1080.84(一)直接费 1029.371人工费 767.12 人工工时1442.23321.12 1122.23249.76 882.23196.242零星材料费元 262.25 321.1240.00%128.45 249.7630.00%74.93 196.2430.00%58.87(二)其它直接费元1029.361.00%10.29(三)现场经费元1029.364.00%41.17二间接费元1080.833.00%32.43三企业利润元1113.265.00%55.66四税金元1168.933.22%37.64 扩大值元1206.5610%120.66 合计 1327.22单价编号7定额编号01155项目名称剥离表土定额单位100m3施工方法推松、运送、卸除、推平、空回编号名称单位数量单价(元)合计(元)一直接工程费 406.18(一)直接费 379.611人工费 人工工时4.92.6613.032零星材料费元13.03411%1.433推土机74kw台时 3.57102.28365.14(二)其它直接费元379.612.00%7.59(三)现场经费元379.615.00%18.98二间接费元406.185.00%20.31三企业利润元426.497.00%29.85四税金元456.343.22%14.69 扩大值元471.0310.00%47.103 合计 518.12单价编号8定额编号08057
天生桥输变电工程水土保持方案可行性报告书项目名称撒播覆土植草定额单位hm2施工方法种子处理、人工撒播草籽、覆土编号名称及规格单位数量单价(元)合计(元)一直接工程费 317.68(一)直接费元 302.551人工工时602.23133.82材料费 168.75 草籽kg4575 其它材料费元33755%168.75(二)其他直接费元302.551%3.03(三)现场经费元302.554%12.1二间接费元317.683%9.53三企业利润元327.215%16.36四税金元343.573.22%11.06 扩大值 354.6310.00%35.463 合计元 390.093单价编号9定额编号03053项目名称编织袋土填筑定额单位100m3堰体方施工方法装土、封包、堆筑编号名称及规格单位数量单价(元)合计(元)一直接工程费 5090.44(一)直接费元 4757.421人工工时11622.663090.922材料费 1666.5 编织袋个33000.51650 其它材料费元1%165016.5(二)其他直接费元2%4757.4295.15(三)现场经费元5%4757.42237.87二间接费元5%5090.44254.52三企业利润元7%5344.96374.15四税金元3.22%5719.11184.16 扩大值元10%5903.26590.326 合计元 6493.586
天生桥输变电工程水土保持方案可行性报告书人工名称:工程措施用工工资区类别十类地区工资系数1年应工作天数:241工日日工作时间:8工时/工日编号项目计算式1基本工资基本工资标准(元/月)×地区工资系数×12月÷年应工作天数9.462辅助工资5.95(1)地区津贴津贴标准(元/月)×12月÷年应工作天数0.00(2)施工津贴津贴标准(元/天)×365天×95%÷年应工作天数5.04(3)夜餐津贴(中班津贴标准+夜班津贴标准)÷2×20%0.50(4)节日加班津贴基本工资(元/工日)×3×10÷年应工作天数×35%0.413工资附加费5.86(1)职工福利基金〔基本工资(元/工日)+辅助工资(元/工日)〕×费率标准(%)1.54(2)工会经费〔基本工资(元/工日)+辅助工资(元/工日)〕×费率标准(%)0.15(3)养老保险费〔基本工资(元/工日)+辅助工资(元/工日)〕×费率标准(%)2.31(4)医疗保险费〔基本工资(元/工日)+辅助工资(元/工日)〕×费率标准(%)0.62(5)工伤保险费〔基本工资(元/工日)+辅助工资(元/工日)〕×费率标准(%)0.15(6)职工失业保险基金〔基本工资(元/工日)+辅助工资(元/工日)〕×费率标准(%)0.31(7)住房公积金〔基本工资(元/工日)+辅助工资(元/工日)〕×费率标准(%)0.774人工工日预算单价基本工资+辅助工资+工资附加费21.265人工工时预算单价人工工日预算单价(元/工日)÷日工作时间(工时/工日)2.66人工名称:植物措施用工工资区类别十类地区工资系数1年应工作天数:241工日日工作时间:8工时/工日编号项目计算式 1基本工资基本工资标准(元/月)×地区工资系数×12月÷年应工作天数9.462辅助工资 5.52(1)地区津贴津贴标准(元/月)×12月÷年应工作天数0.00(2)施工津贴津贴标准(元/天)×365天×95%÷年应工作天数5.04(3)夜餐津贴(中班津贴标准+夜班津贴标准)÷2×20%0.25(4)节日加班津贴基本工资(元/工日)×3×10÷年应工作天数×35%0.243工资附加费 2.85(1)职工福利基金〔基本工资(元/工日)+辅助工资(元/工日)〕×费率标准(%)0.75(2)工会经费〔基本工资(元/工日)+辅助工资(元/工日)〕×费率标准(%)0.07(3)养老保险费〔基本工资(元/工日)+辅助工资(元/工日)〕×费率标准(%)1.12(4)医疗保险费〔基本工资(元/工日)+辅助工资(元/工日)〕×费率标准(%)0.30(5)工伤保险费〔基本工资(元/工日)+辅助工资(元/工日)〕×费率标准(%)0.07(6)职工失业保险基金〔基本工资(元/工日)+辅助工资(元/工日)〕×费率标准(%)0.15(7)住房公积金〔基本工资(元/工日)+辅助工资(元/工日)〕×费率标准(%)0.374人工工日预算单价基本工资+辅助工资+工资附加费17.835人工工时预算单价人工工日预算单价(元/工日)÷日工作时间(工时/工日)2.23
天生桥输变电工程水土保持方案可行性报告书8.4效益分析的原则和方法8.4.1分析依据根据中华人民共和国国家标准《水土保持综合治理效益计算方法》(GB/T15574-1995)和水利部《开发建设项目水土保持方案技术规范》的要求进行分析。8.4.2分析原则本工程水土保持措施实施的主要目的是:防止弃土弃渣以及流失土壤直接进入河道,造成水土资源的流失和影响下游水环境质量及防洪安全;维护建筑工程的安全和正常运行,绿化美化电站生产生活环境,提高项目区环境质量。因此,主要对方案实施后的生态效益和社会效益进行分析,重点分析水土流失控制量、减沙量及改善生态环境方面的效益,这里只进行简要的定性分析。8.4.3生态效益分析本水土保持方案中对整个工程占地区域均规划了不同水土流失防治错施。对弃渣场采取了拦渣、排水及植物等综合治理措施进行防治;对厂生产区也规划了不同类型的水土保持措施。本工程水土保持方案实施后,生态效益主要体现在以下几个方面:(1)有效控制新增水土流失数量、将少进入河道的泥沙,减轻下游淤积,同时增加土壤含水量;(2)通过植物措施的实施,增加土壤有机质含量,改善土壤物理化学性质,提高土壤肥力;(3)提高植被覆盖度,有效调节贴地层的温度、湿度、风力,改善局地小气候;(4
天生桥输变电工程水土保持方案可行性报告书)通过植物措施的事实,植被增加,植物种类多样化,促进了野生动物的生息繁殖,更好的维持生态系统的平衡稳定。天生桥电站工程的水土流失防治重点是弃渣场区,本工程水土保持方案实施后,将产生以下几个方面的生态效益:①扰动土地治理率扰动土地治理率为水保措施防治面积、永久建筑物面积之和与扰动地表面积的比值,本项目水保措施防治面积、永久建筑物面积之和为3.56hm2,扰动地表面积为3.733hm2。因此扰动土地治理率为95.4%,比方案目标值95%高。②水土流失治理程度水土流失面积治理程度为水保措施防治面积与造成土流失面积的比值,水保措施防治面积为3.192hm2。造成水土流失面积为3.733hm2,因此水土流失面积治理度为85.5%,比方案目标值85%高。③水土流失控制率水土流失控制量为减少的水土流失总量与水土流失预测总量的比值,通过水土流失预测,水土流失总量为1423t,通过采取一系列的水土保持措施,使水土流失量减少1360t,因此,水土流失控制率为96%。比方案目标值95%高。④拦渣率拦渣率为实际拦渣量与总弃渣量的比值,根据工程组织设计,工程施工期间总弃渣量为3025m3,通过水土保持措施,实际拦渣量为2980m3。因此,拦渣率为98.5%,比方案目标值95%高。⑤植被恢复系数
天生桥输变电工程水土保持方案可行性报告书植被恢复系数为植物措施面积与可绿化面积的比值,植物措施面积为1.2hm2,可绿化面积1.26hm2,植被恢复系数为95.6%,比方案目标值95%高。⑥林草覆盖率本工程林草总面积为1.2hm2,施工占地总面积3.733hm2,施工占地区林草覆盖率为32.15%,比方案目标值20%高。本方案防治责任范围内主体工程未考虑水土保持的地方均采取了水土保持措施,加上主体工程的水土保持措施,本工程水土流失治理度达到了85.5%,并使因工程建设扰动、破坏的土地治理率达到95.4%。在主体工程设计及本方案中,对所有弃渣均规划了弃渣场,只要加强施工管理,减少人为弃渣流失量,本工程水土保持方案的拦渣率为98.5%。方案拟治理水土流失面积3.192hm2,防治责任区植树6988株,植树种草绿化面积1.2hm2,进行土地复耕0.34hm2,有效的弥补了项目建设导致的植被破坏,这些措施的实施将增加降水的土壤入透量。增加土壤含水量,改善土壤物理化学性质,提高土壤肥力;提高地面林草覆盖度,治理后的林草覆盖率为31.8%。通过拦渣工程、护坡工程、截排水工程以及植物措施的综合治理,并结合主体工程的水土保持措施,将有效拦截工程建设过程中产生的泥沙,减轻对项目区下游的不利影响。而且由于大量植树种草,提高了项目建设区的林草覆盖率,可以减少三废的影响,提高了环境质量,为项目区人民提供了一个良好的生活环境,为职工提供了一个舒适的视觉空间。总之,工程水土保持方案实施后,工程区的水土流失将得到有效控制,项目区的生态环境将大大改善,达到水土流失防治所确定目标。8.4.3社会效益分析天生桥输变电工程水土保持措施实施的社会效益主要体现在:
天生桥输变电工程水土保持方案可行性报告书(1)减轻自然灾害随着水土保持方案的事实,不但能保证施工生产的弃渣得到有效拦截,工程区原地貌也将被适当改变。对工程建设过程中的弃土弃渣的治理和对各施工区水土流失的治理,可减少滑坡、泥石流的发生,减轻自然灾害。同时在主体工程中对电厂开挖边坡的处理,将有效地稳固土体,稳定边坡,促进生产的安全运行。(2)改善厂区及库区周边环境质量水土保持措施特别是植物措施的有效实施,可大大改善电厂及周边地区的生态环境,减少因工程建设对工程区域及周边地区的影响,提高电厂生产区的环境质量,为创建“花园式”工程奠定基础。(3)促进当地稳定和发展方案的实施和后期管理可以增加当地就业机会,缓减当地的人、土地资源矛盾;资金的投入对当地调整产业结构,进入可持续的良性发展提供了较好的机遇。
天生桥输变电工程水土保持方案可行性报告书9.方案实施保证措施9.1组织保障措施本项目水土保持方案由建设单位负责组织实施,并协调水土保持方案与主体工程的关系,建立健全方案实施、检查、验收的具体办法和制度,切实保证和落实各项水土保持措施与主体工程实现“三同时”。项目开始建设的时候,由建设单位在工程管理部设置与环境保护相结合的水土保持方案实施管理机构,分管领导负责经水行政部门审批的水土保持方案实施管理,配备专职人员,负责协调组织开展各项水土保持工作,落实水土保持方案。9.2落实水土保持后续设计(1)水土保持方案批复后,建设单位必须委托有相应资质的设计单位完成水土保持工程初步设计和施工图设计,并报审批本方案的水行政主管部门备案。(2)水土保持方案和工程设计的变更应该按规定报审批本方案的水行政主管部门批准。9.3明确施工责任主体工程的招标中,项目法人根据批准的水土保持方案,与施工单位签定合同,应提出水土保持施工要求,明确施工承包商防治水土流失的具体责任和义务;施工承包商在投标文件中要对防治水土流失,落实水土保持方案做出明确承诺,与主体工程同时进行施工图设计、同时施工。在招标合同中,规定相应的水土保持条款,由具有相应资助的承包商承担水土保持项目的施工任务。(1)应把水土保持工程纳入主体工程招投标中,并将水土保持要求列入招标合同。
天生桥输变电工程水土保持方案可行性报告书(2)根据报批后的水土保持方案,明确工程承包方承担的防治水土流失的责任。(3)本工程土石料采用合法外购的方式获得,明确水土流失防治责任。9.4资金来源和管理办法根据“谁开发谁保护,谁造成水土流失谁负责治理”的原则以及《中华人民共和国水土保持法》第二十七条规定:“企事业单位在建设和生产过程中必须采取水土保持措施,对造成的水土流失负责治理。若本单位无力治理的由水行政主管部门治理,治理费用由造成水土流失的企事业单位承担。建设过程中发生的水土流失费用,从基本建设投资中列支。本方案新增水土保持总投资为77.60万元,从基本建设投资中列支。水土流失防治资金应做到专款专用,严禁挪用和挤占。依据水土保持工程实施进度与资金年度计划按期拨付水土保持治理费。同时,建立完善的审计监督机制,加强账目检查,保证投入。在施工过程中,建设单位对施工单位落实水土保持及环境保护保证金制度,监督施工单位认真履行防治水土流失的责任。9.5水土保持工程监理水土保持方案经批准后,为确保方案如期实施和方案实施质量,水土保持项目应实行监理制,由工程建设单位聘请具有水土保持监理资质的监理机构或聘请注册水土保持生态建设监理工程师对水土保持措施施工进行监理,监理单位定期向工程建设单位提交水土保持措施施工进度、质量报告。监理内容主要包括:①工程质量监理,如实反映工程质量情况,监理应与施工同步进行;②
天生桥输变电工程水土保持方案可行性报告书工期监理,监理每道工序和全过程的工期是否与规划实际相符;③资金到位及时用管理监督,监理投资方案到位情况和建设方使用管理情况。9.6水土保持监测本工程的水土保持监测在施工准备阶段由建设单位委托具有监测资质的单位承担,监测单位要按本方案及规程等要求制定监测设计与实施计划,每期监测报告向建设单位和水行政主管部门报告。监测报告中提出的问题应采取相应治理方案进行治理,将来总的监测报告将作为水土保持设施验收的依据。9.7监督保障措施水土保持方案实施过程中应采取多种监督管理措施。(1)建设单位与水行政部门将积极配合,依据《中华人民共和国水土保持法》及审批的水土保持方案定期对项目的水土保持实施情况进行执法检查,对于未达到水土保持要求的项目提出及时整改要求。(2)在施工过程中严格执行有关的规程规范,对主要工程实施招投标制,加强施工质量的监督和管理。(3)建设单位在建设期间,必须自觉接受水行政主管部门的监督检查,自觉接受社会公众对项目区水土保持状况的监督,对未达到水土保持要求的项目要及时整改。9.8方案组织实施方式根据实际情况,本工程水土保持方案由腾冲县德祥水电有限公司自己组织实施,为保证方案的落实,应采取以下一些措施:(1)与当地水务局水土保持办公室密切配合,对项目建设过程中的水土保持设施建设进行监督和技术指导,保证水土保持方案高标准、高质量。
天生桥输变电工程水土保持方案可行性报告书(2)水土保持方案实施管理机构应向负责人落实水土保持方案目标责任,并与负责水土保持设施建设的施工单位签定责任合同,确保工程质量。对水土保持方案实施进行定期检查和不定期抽查,施工结束后,组织相关管理人员和工程技术人员进行检查验收。(3)加强管理机构人员有关水土保持法律、法规和技术的培训,增强职工的责任心,提高职工的技术水平。(4)专项管理,加强财务检查和审计工作,做到专款专用,严禁挪用和挤占。9.9竣工验收1、主体工程投入运行前,建设单位必须首先按照相关规定报请审批本方案水行政主管部门对水土保持设施进行验收,未经验收或验收不合格,不能投入生产使用,当水土保持设施验收合格后,方可正式投入生产或者使用。2、水土保持设施验收的内容、程序等按照水利部16号令《开发建设项目水土保持设施验收规定》,建设单位委托有关单位编写《水土保持方案实施工作总结报告》和《水土保持设施竣工验收技术报告》,提交《水土保持监测报告》、《水土保持监理报告》,委托有水土保持生态环境评估资质的单位评估,出《水土保持评估技术报告》,报请审批本方案的水行政主管部门进行水土保持设施验收。
天生桥输变电工程水土保持方案可行性报告书10方案编制结论及建议10.1方案编制结论为满足城市建设和经济发展的需要,减轻110kV玉林山变电站的供电压力;解决35kV花山变至白水电厂施工变线单电源、设备老化的弊端,避免产生大面积停电造成重大损失,提高供电可靠性;同时承担盘江乡、天生桥、小河底一带供电任务,承担盘江、天生桥、花山、白水的新增负荷,并为花山化工工业园区建设提供施工电源,保证花山化工工业园区建设的顺利进行;解决电网结构薄弱、可靠性差、运行线损高等问题,提高配电网的供电能力、供电质量和安全供电水平,统筹城乡电网发展,按照社会主义新农村建设的要求,加快县级电网建设,提高县级供电企业管理水平和服务质量,为农村经济发展和农民生产生活提供安全可靠的电力保障。根据天生桥片区负荷预测,2007年需建成110kV天生桥变电站。就工程建设所引起的水土流失而言,主要产生在施工期间。施工期间的水土流失区域有渣场区、施工场地区、施工公路区以及土、石料场开采区等。水土流失的类型为原地表挖损破坏后的面蚀、沟蚀和重力侵蚀,以及施工弃渣场的面蚀和重力侵蚀。根据工程设计资料分析计算,工程施工期间占用的土地面积为3.733hm2,项目建设过程中的弃渣总量3025m3,损坏的水土保持设施3.399hm2,施工期可能新增的水土流失量为1423t,水土流失影响主要是对项目区土地资源、周边景观、河道水质、生态环境的影响,场地边坡稳定性以及对周围的影响。
天生桥输变电工程水土保持方案可行性报告书为了防治工程建设及运行期间所产生的水土流失,减少对下游及周边地区的影响,在本项目主体工程设计中及水土保持方案编制中提出了多种措施进行综合治理。主要防治措施有存弃渣场挡渣墙、排水沟、场地整治和植物措施,场内交通道路挡护、排水及植物措施,施工场地整治及植物措施,土料场土地整治及植物措施,厂坝区园林绿化措施以及施工临时水土保持措施。土石方明挖463m3,浆砌石挡墙260m3,土工布0.27hm2,土料袋挡护1860m3。场地平整1.231hm2,种植面积0.891hm2,植树6988株,覆土443m3。复耕0.34hm2,工程新增水土保持投资77.60万元。通过各种防治措施的有效实施,有效拦截工程弃渣量2980m3,拦渣率98.1%,减少水土流失量1360t,水土流失治理度达到了85.5%,并使因工程建设扰动、破坏的土地治理率达到95.4%,水土流失控制量96%,植被恢复系数为95.6%,林草覆盖率32.15%,有效的改善了项目区的生态环境质量。综上所述,天生桥输变电工程的建设不仅可以充分利用本地的的水能资源,满足沾益县国民经济建设的需要,而且能以电代柴,减少对森林资源的消耗,保护生态环境。工程建设所产生的水土流失影响,可以通过多种措施(包括工程措施、植物措施、行政管理措施等)加以消除减免,把工程水土流失影响降低到最小。因此,只要认真实施水土保持方案,天生桥输电变工程的建设不会对当地生态环境造成大的不利影响。10.2建议为确保本工程水土保持措施与主体工程的“三同时”,有效防治工程建设中可能产生的水土流失,在本水保方案审批后,应尽快按照方案的要求,及时实施有关水土保持防治措施。为了做好天生桥输变电建设的水土保持工作,还应做好以下工作:(1
天生桥输变电工程水土保持方案可行性报告书)在工程建设中应加强管理,提高施工单位领导和施工人员的水土保持意识,确保水土保持方案的有效实施。(2)加强水土保持执法宣传,提高工程区域周边居民的环境保护意识,严格管理制度,防止乱砍滥伐、毁林开荒,减少新增水土流失。(3)在施工中要注意对在施工征地范围以外土地的保护,减少扰动、占压土地面积。(4)本水土保持方案的实施应与当地农业主管部门制定的退耕还林规划相结合,与水利部门的水土保持及小流域综合治理规划相结合,以保证电站水土保持设施的持久效益。
天生桥输变电工程水土保持方案可行性报告书目录1前言11.1工程概况11.2工程建设的必要性和意义11.3方案编制情况及审查修改情况21.4项目区水土流失特征31.5方案编制结论42方案编制总则72.1编制目的和意义72.2编制依据82.3方案编制深度112.4设计水平年113项目区概况123.1项目组成123.2输电线路概况133.3变电所概况163.4施工方法和施工工艺183.5土石方平衡及渣场规划203.6工程施工占地223.7施工进度234项目区自然环境概况244.1地形地貌244.2项目区社会经济概况274.3项目区水土流失现状275水土流失预测295.1水土流失影响分析295.2预测分析原则295.3预测内容和方法305.4扰动原地貌、损坏土地面积315.5损坏水土保持设施315.6可能造成水土流失面积预测325.7弃渣量统计325.8可能造成的水土流失总量预测335.9可能造成的水土流失危害预测385.10预测结果综合分析396水土流失防治方案416.1方案编制的原则与目标41
天生桥输变电工程水土保持方案可行性报告书6.2水土流失责任范围426.3主体工程中具有水土保持功能的设施及评价446.4水土流失防治分区及水土保持措施总体布局506.5水土保持防治措施设计547水土保持监测817.1监测目的817.2监测意义817.3监测原则827.4监测依据827.5监测范围和监测点布设827.6监测项目和方法838水土保持投资估算及效益分析888.1水土保持投资估算888.2费用组成908.3总投资及其分年度安排928.4效益分析的原则和方法1099.方案实施保证措施1139.1组织保障措施1139.2落实水土保持后续设计1139.3明确施工责任1139.4资金来源和管理办法1149.5水土保持工程监理1149.6水土保持监测1159.7监督保障措施1159.8方案组织实施方式1159.9竣工验收11610方案编制结论及建议11710.1方案编制结论11710.2建议118
天生桥输变电工程水土保持方案可行性报告书附件:1、委托书2、防治责任确认书附图:1、天生桥输变电工程地理位置图2、110KV天生桥输变电工程线路路径和弃渣场位置图3、水土流失防治责任范围图4、水土保持措施总体布局图5天生桥变电所水土防治措施总体布置图6、塔基防护措施典型设计图(1)7、塔基防护措施典型设计图(2)8、塔基防护措施典型设计图(3)9、渣场防治措施设计图10、渣场平台及坡面绿化典型设计图11、表土临时防护典型设计图12、进所道路防治措施图
天生桥输变电工程水土保持方案可行性报告书
天生桥输变电工程水土保持方案可行性报告书110kv天生桥输变电工程水土流失防治责任范围确认书经沾益县水务局、麒麟区水务局、曲靖供电有限责任公司、曲靖能阳水利水电勘察设计有限公司四方于2006年11月20日对110kv天生桥输变电工程的水土流失防治责任范围进行了现场踏勘予以确认,该工程水土流失防治责任范围为23.182hm2,具体详见下表:水土流失防治责任范围单位:hm2序号项目名称沾益县水土流失防治责任范围麒麟区水土流失防治责任范围合计水田梯坪地坡耕地林地荒草地小计水田梯坪地坡耕地林地荒草地小计一项目建设区0.342.1710.2550.160.2753.1960.1270.2270.0790.0450.0590.5373.7331杆塔施工区0.1320.4130.1190.0760.0380.7780.0560.1120.0370.0220.010.2371.0152堆料场及牵张场0.0240.0770.0270.0170.0130.1580.0070.0150.0010.0020.0010.0260.1843施工道路0.1760.40.0980.0540.0280.7560.060.080.0320.0160.0120.20.9564存弃渣场 0.180.18 0.030.030.215施工临时占地0.0080.060.0110.0080.0060.0930.0040.020.0090.0050.0060.0440.1376所区建设区 1.221 0.011.231 1.231二直接影响区 14.45 519.4491线路周边影响区 13.8 4.818.62道路影响区 0.601 0.2 3变电所周边影响区 0.048 三水土流失防治责任范围 17.65 5.53723.182损坏水土保持设施面积 2.941 0.4583.399
天生桥输变电工程水土保持方案可行性报告书根据《中华人民共和国水土保持法》、《云南省实施(中华人民共和国水土保持法)办法》等法律法规的规定,曲靖能阳水利水电勘察设计有限公司应该严格按照三方确定的防治责任范围编制水土保持方案。曲靖供电有限责任公司应严格按照“三同时”原则,组织并实施好水土保持措施。沾益县水务局麒麟区水务局曲靖供电有限责任公司曲靖能阳水利水电勘察设计有限公司2006年11月20日
天生桥输变电工程水土保持方案可行性报告书云南省沾益县110kV天生桥输变电工程水土保持方案责任表批准:核定:水保字第990056号审查:水保字第200127号校核:水保字第04111号编写:水保字第04113号
天生桥输变电工程水土保持方案可行性报告书云南省沾益县110KV天生桥输变电工程水土保持方案可行性研究报告书(报批稿)曲靖能阳水利水电勘察设计有限公司2007年1月'
