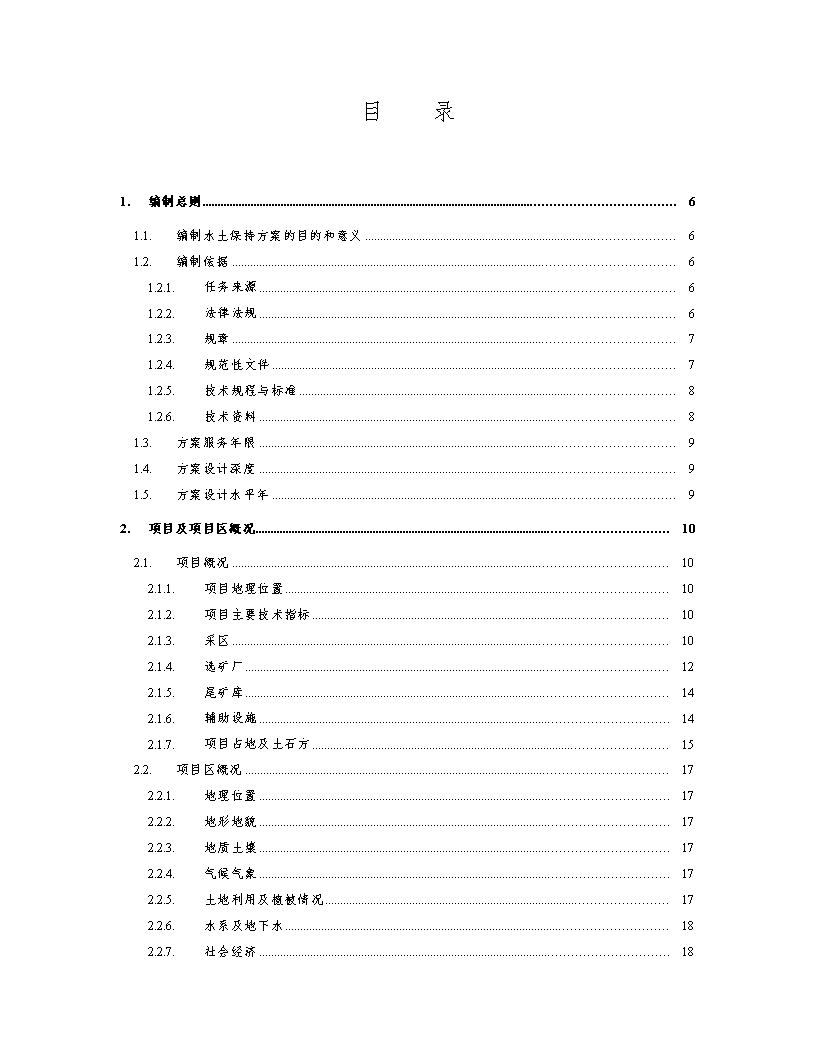

'目录1.编制总则61.1.编制水土保持方案的目的和意义61.2.编制依据61.2.1.任务来源61.2.2.法律法规61.2.3.规章71.2.4.规范性文件71.2.5.技术规程与标准81.2.6.技术资料81.3.方案服务年限91.4.方案设计深度91.5.方案设计水平年92.项目及项目区概况102.1.项目概况102.1.1.项目地理位置102.1.2.项目主要技术指标102.1.3.采区102.1.4.选矿厂122.1.5.尾矿库142.1.6.辅助设施142.1.7.项目占地及土石方152.2.项目区概况172.2.1.地理位置172.2.2.地形地貌172.2.3.地质土壤172.2.4.气候气象172.2.5.土地利用及植被情况172.2.6.水系及地下水182.2.7.社会经济18

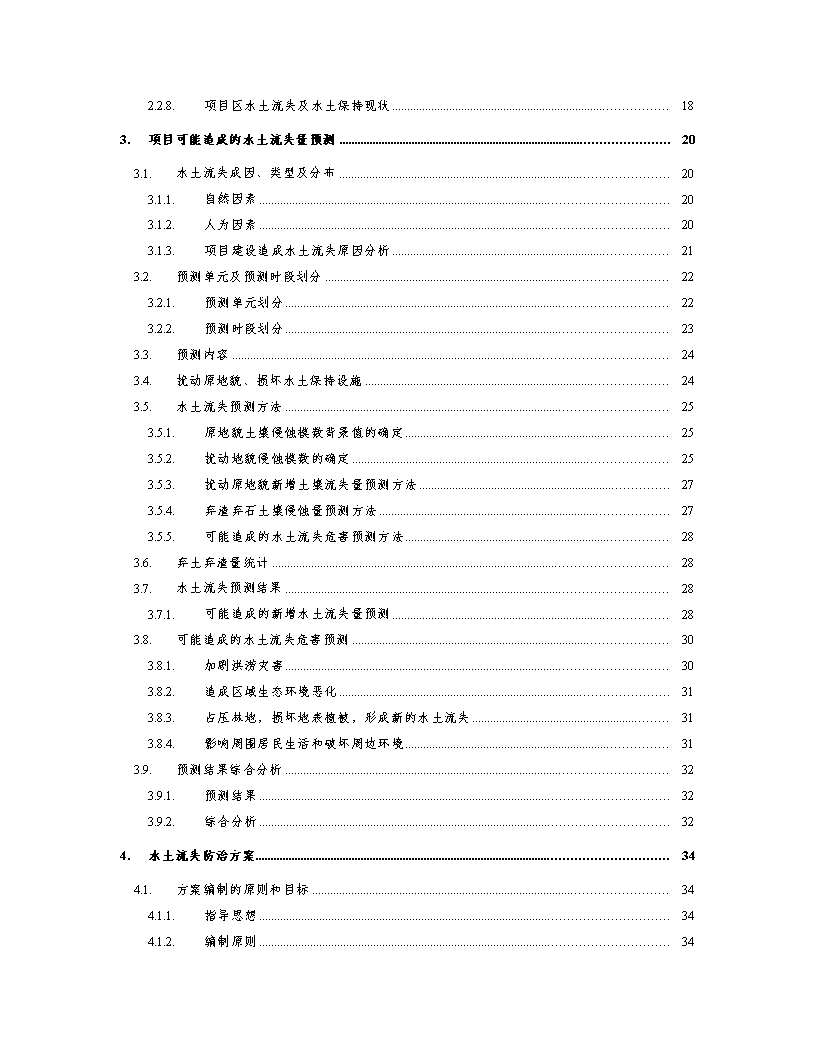

2.2.8.项目区水土流失及水土保持现状183.项目可能造成的水土流失量预测203.1.水土流失成因、类型及分布203.1.1.自然因素203.1.2.人为因素203.1.3.项目建设造成水土流失原因分析213.2.预测单元及预测时段划分223.2.1.预测单元划分223.2.2.预测时段划分233.3.预测内容243.4.扰动原地貌、损坏水土保持设施243.5.水土流失预测方法253.5.1.原地貌土壤侵蚀模数背景值的确定253.5.2.扰动地貌侵蚀模数的确定253.5.3.扰动原地貌新增土壤流失量预测方法273.5.4.弃渣弃石土壤侵蚀量预测方法273.5.5.可能造成的水土流失危害预测方法283.6.弃土弃渣量统计283.7.水土流失预测结果283.7.1.可能造成的新增水土流失量预测283.8.可能造成的水土流失危害预测303.8.1.加剧洪涝灾害303.8.2.造成区域生态环境恶化313.8.3.占压林地,损坏地表植被,形成新的水土流失313.8.4.影响周围居民生活和破坏周边环境313.9.预测结果综合分析323.9.1.预测结果323.9.2.综合分析324.水土流失防治方案344.1.方案编制的原则和目标344.1.1.指导思想344.1.2.编制原则34
4.1.3.实现目标354.2.防治责任范围354.2.1.水土流失防治分区及水土保持措施总体布局354.3.水土保持措施体系364.3.1.水土保持措施总体布设原则364.3.2.水土保持措施体系374.4.对主体工程的水保功能的评价384.5.新增水土保持措施设计404.5.1.水土保持措施布设原则404.5.2.新增水土保持措施设计404.5.3.新增水土保持工程量454.6.水土保持预防监督464.6.1.水土保持预防监督方案464.6.2.监督管理规划465.水土保持监测475.1.监测目的475.2.监测范围、监测单元划分及监测重点475.2.1.监测范围475.2.2.监测单元划分及监测重点475.3.监测内容与方法485.3.1.监测内容485.3.2.监测方法495.4.监测项目划分495.5.监测重点区域495.6.监测点典型设计495.6.1.监测点设置495.6.2.观测项目与方法505.6.3.监测设施515.7.监测频次525.8.监测计划525.9.监测机构535.10.监测制度53
6.水土保持投资估算及效益分析546.1.6.1水土保持投资估算546.1.1.6.1.1编制原则546.1.2.6.1.2编制依据546.1.3.6.1.3编制方法546.1.4.6.1.4投资估算566.2.6.2水土保持效益分析736.2.1.6.2.1基础效益736.2.2.6.2.2生态效益736.2.3.6.2.3社会效益746.2.4.6.2.4经济效益747.方案实施保障措施757.1.后续设计757.2.招投标757.3.施工管理757.4.监督管理767.5.水土保持监理777.6.水土保持监测787.7.水土保持竣工验收787.8.水土保持完工后的管理787.9.水土保持资金来源和管理788.结论及建议808.1.结论808.2.建议81
马圈子铁矿水土保持方案1.编制总则1.1.编制水土保持方案的目的和意义北京市怀柔区京冀工贸有限公司马圈子铁矿为露天开采铁矿,并于80年代末建成尾矿库,1989年投入使用,到90年代,尾矿库已经形成一定规模,总坝高32.3m,总库容85万m3,堆存尾矿库约86万t,约合55.63万m3。因露天开采方式对矿区土层和岩石破坏严重,且堆存尾矿没有相应生产管理说明,为当地政府和水利部门对其安全及对当地水土流失及环境的影响的评价和管理造成了困难。尾矿库堆积的矿渣和露天矿开挖面长期裸露,极易造成水土流失,对当地居民的生产生活产生影响。因此,马圈子铁矿地区目前急需相应的水土保持方案,对矿区水土流失重点地区加以治理,对部分地区进行监测,以消除水土流失隐患,改善铁矿周边环境,提高生产安全。1.2.编制依据1.2.1.任务来源根据国家及北京市的有关规定,受北京长城工贸有限公司的委托,我站编制怀柔区长城工贸公司新地铁矿工程水土保持方案(项目委托书见附件)。1.2.2.法律法规1、《中华人民共和国水土保持法》(1991年七届全国人大通过)2、《中华人民共和国水法》,1998年1月21日3、《中华人民共和国矿产资源法》,1986年3月19日4、《中华人民共和国水土保持法实施条例》(1993年国务院120令)5、《中华人民共和国水土保持法实施条例》,1993年8月1日6、《中华人民共和国环境影响评价法》,2002年10月28日7、《中华人民共和国河道管理条例》,1988年6月10日8、《北京市实施<中华人民共和国水土保持法>办法》(1992年北京市九届人大常委会通过,1997年北京市十届人大常委会修正)81
马圈子铁矿水土保持方案1.1.1.规章1、《水土保持生态环境监测网络管理办法》水利部第12号令,2000年1月31日2、《开发建设项目水土保持设施验收管理办法》水利部第16号令,2002年10月22日,2005年7月8日修改)3、《开发建设项目水土保持方案编报审批管理规定》水利部令第5号令,1995年5月304、《企业投资项目核准暂行办法》国家发展改革委令第19号令,2004年9月155、《防治尾矿库污染环境管理规定》,国家环境保护局令第11号令,1992年10月1日实施1.1.2.规范性文件1、《全国生态环境保护纲要》,国务院发[2000]38号2、《全国水土保持预防监督纲要》水利部,2004年8月18日3、关于印发《规范水土保持方案编报程序、编写格式和内容的补充规定》的通知,水利部保监(2001)15号4、《关于进一步加强土地及矿产资源水土保持工作的通知》京水郊[2004]65号5、《关于规范水土保持方案技术评审工作的意见》办水保[2005]121号6、《转发水利部办公厅关于规范水土保持方案技术评审工作意见的通知》北京市水务局,京水务农[2005]78号7、《关于加强土地管理搞好水土保持的通知》,国家土地管理局、水利部、国土局[1989]88号文8、《开发建设项目水土保持方案管理办法》,国家计委、水利部、国家环保局[1994]513号文9、《北京市人民政府关于划分水土流失重点防治区的通知》10、《饮用水水源保护区污染防治管理规定》,国家环境保护局、卫生部、81
马圈子铁矿水土保持方案1、《怀柔县人民政府关于划分水土流失重点防治区的通知》2、《国务院关于加强水土保持工作的通知》(水利部[1996]393号)1.1.1.技术规程与标准1、《开发建设项目水土保持方案技术规范》(SL204-98)2、《土壤侵蚀分类分级标准》(SL190-96)3、《防洪标准》(GB50201-1994)4、《水利水电工程制图标准水土保持图》(SL73.6-2001)5、《水土保持监测技术规程》(SL277-2002)6、《水土保持综合治理技术规范》(GB/T16453.1~16453.6-1996)7、《水土保持综合治理效益计算方法》(GB/T15772-1995)8、《水利工程设计概(估)算编制规定及定额(水利部水总[2002]116号文)9、《开发建设项目水土保持工程概(估)算编制规定及定额(水利部水总[2003]67号文)10、《混凝土结构工程施工及验收规范》(GB50204—92)11、《混凝土结构设计规范》(GBJ10-89)12、《水土保持综合治理规范通则》(GB/T15772-1995)13、《北京郊区水利工程参考单价》14、《水土保持工程概(估)算编制规定》15、《工程勘察设计收费标准》(国家计委、建设部,2002)16、《建筑工程材料(苗木)预算定额》(2000)17、《北京市建筑工程预算定额》(2000)18、《北京市建筑工程费用定额》(2000)19、《园林绿化工程概算定额》(2000)1.1.2.技术资料1、《怀柔区地形图》2、《全国生态环境建设规划》81
马圈子铁矿水土保持方案1、《怀柔区生态环境建设规划》2、怀柔区气象、水文、地质及水土保持相关资料3、《北京市怀柔县汤河口尾矿库评价报告》(2001.10)1.1.方案服务年限根据项目建筑工程设计年限为20年,建设期为1年。本水土保持方案的服务年限拟定为20年。1.2.方案设计深度根据国家规定及本工程实际,本项目水土保持方案的编制需达到初步设计的深度要求。对主体工程已经具有的水土保持功能进行评价,对由工程建设引起的水土流失区域提出水土保持防治体系,对重点水土流失点进行工程措施和生物措施设计并进行监测,提出各项水土保持工程的投资概算及方案实施的保证措施。1.3.方案设计水平年本方案编制的设计水平年为2008年。81
马圈子铁矿水土保持方案1.项目及项目区概况1.1.项目概况1.1.1.项目地理位置马圈子铁矿位于怀柔北部汤河口镇,包括采区、选矿厂、尾矿库。项目地理位置见附图MQZTK-11.1.2.项目主要技术指标项目主要包括采区、尾矿库、选矿厂、料场、运输道路、施工生产生活区。露天开采境界内现有储量为80×104t,铁矿开拓方式为公路运输,工艺流程为阶段磨选阶段选别。采区已经开采,尾矿库已投入使用多年。表2-1项目组成及工程特性表名称马圈子铁矿建设单位北京市怀柔区京冀工贸有限公司投资4197万元工期主体工程2006-2007年为基建期,2007-2027年为生产期;规模采选矿4×104t/a技术指标开发方式露天阶梯式开采开拓方式公路开拓矿区现有露天储量80×104t开采年限至2027年选矿工艺流程阶段磨矿阶段选别工程占地(hm2)采区27.21选矿厂0.15尾矿库1.14矿区道路0.75料场0.35施工生产生活区0.60总计30.20废石、尾矿排放量m3废石、尾矿56001.1.3.采区1.1.3.1.基本概况马圈子铁矿总面积为30.20hm2,其中采区面积27.21hm2,选矿厂面积0.15hm2,尾矿库面积1.14hm2,运矿道路长1000m,面积0.75hm2,料场占地0.35hm2,施工生产生活区0.60hm2,采区2005年底已采至178m81
马圈子铁矿水土保持方案标高。采区现有露天开采矿量为80×104t,设计开采规模为4×104万t/a,按开采规模还可开采20年。1.1.1.1.采矿方法1)露天境界的主要参数露天境界圈定主要参数见表2-2,主要结果见表2-3。表2-2露天矿主要参数表序号项目单位数据1阶段高度m102最终并段高度m203最终边坡角上盘度50-51下盘度49-514最终阶段坡面角度655安全平台宽度m56清扫平台高度m107运输路线宽度m11注:清扫平台和安全平台相间布置。表2-3露天境界圈定主要结果表序号项目单位数据1露天采矿场地表尺寸(长×宽)m440×2302露天采矿场底部尺寸(长×宽)m280×933露天采矿场底部标高m1304露天境界最高标高m2406露天开采最大深度m1807露天采矿场境界内地质矿量104t398露天采矿场境界内地质岩量104t119露天境界内采出矿量104t5010露天境界内采出岩量104t202)矿床开拓矿山地处低山丘陵地区,采场最高标高为240m,露天底标高130m,采场封闭标高180m。180m-230m之间为山坡露天阶梯式开采,180m标高以下为深凹露天开采,用公路开拓汽车运输,路面宽度7m,采用10t矿用自卸汽车,矿石入选矿厂。3)开采方法81
马圈子铁矿水土保持方案采矿和剥岩工作是自上而下水平分层开采,采矿、剥岩推进方向是垂直走向,路堑底宽20m,同时工作水平台2-3个,最小工作平台宽度35m。1)穿孔爆破与装车工作深孔爆破工作,采用多排孔微差爆破,中深孔和一次浅孔爆破采用铵油炸药,炮孔中涌水量大时,可采用防水炸药。二次爆破采用2#岩石炸药,普通雷管和导火线起爆。采区内的矿、岩装车工作,选用QUD20型电铲,配备10t矿用自卸汽车,同时工作3台在2-3个水平作业。1.1.1.1.矿石运输矿区地势南高北低,采矿场海拔标高为100-230m,地形坡度一般为20-43°,怀丰路从矿区附近通过,交通方便。设计选用10t型矿用自卸汽车。180m水平及180m水平以下的矿石运输经矿山东侧Ⅱ号运矿岩道路运至选矿厂,190m水平以下的矿石运输经Ⅰ号道路由矿区北侧运至选矿厂。采矿场废石经过公路运输至其他建筑材料场用来生产特殊的建筑材料。矿山道路等级为Ⅲ级,路面宽度为双车道7.0m、单车道4.0m,路肩宽度为挖方双臂路堑1:0.5、单臂路堑1:1;填方边坡1:1.5。采场路基为15cm碎石整平层,运矿物岩石的道路为25cm干压碎石基层,15cm级配碎石面层。1.1.2.选矿厂1.1.2.1.选矿厂概况选矿厂位于厂区南北长约240m,东西宽约200m,占地面积0.15hm2。场地标高大部分在203.5m左右,唯有厂区西北端一突出小山包标高在219m左右,选矿主厂房就布置在此山包的东山坡上,生活福利设施和辅助建筑物布置在厂区的东侧。矿厂生产、生活用水取自24×104m3/a的自备井,联合水泵站布置在厂区的北端。厂区内各主要车间均有道路相通,进厂道路为公路型,混凝土沥青硬化路面,与厂外怀丰公路相接。1.1.2.2.选矿工艺采区采用露天阶梯式开采方法,采出的矿石用汽车运输至粗破碎矿仓或露天堆场。1)选矿工艺流程81
马圈子铁矿水土保持方案采用原矿预选工艺,阶段磨矿阶段选别流程结构。破碎及干选流程和指标见图2-1100.00;23.89586.00;27.20原矿500~0mm图例:产率(%);品位(%)干矿量(t/h);回收率(%)40.40;100.00废石34.74;97.8986.00;27.2034.74;97.895.66;2.1114.00;3.60筛分破碎产品干选PEF600×900颚式破碎机d=90~0mmPYZ-1200圆锥破碎机e=10mm图2-1破碎、干选流程图1)主要工艺设备表2-4主要工艺设备类型表序号类型序号类型一、破碎、干选系统二、磨矿选别系统1600×900复摆式颚式破碎机1MQG21OO×3000湿式格子型球磨机2ø1200中型圆锥破碎机2MQY21OO×3000湿式溢流型球磨机3SZZ1250×2500自定中心振动筛四、选别设备4CT-1010永磁滑轮1ø750×1800半逆流型永磁筒式磁选机三、分级设备2ø600×1800半逆流型永磁筒式磁选机1ø1500高堰式单螺旋分级机五、过滤设备2ø1500沉没式单螺旋分级机1GN-8m2内滤式真空过滤机2)厂房布置81
马圈子铁矿水土保持方案粗、细破碎室建于平地,主厂房的配置为全自流配置形式,各作业之间完全自流,一段磨矿选别作业为一台球磨机对一台磁选机。1.1.1.尾矿库尾矿库矿区北侧山沟,距选厂约2000m,总占地面积1.14hm2,其中检修道路为土路面,长188m,面积0.24hm2。尾矿坝总高32.3m,尾矿堆高30m,总容量85万m3;堆存尾矿库约86万t,约合55.63万m3,该库运行较久,该尾矿库已委托相关单位进行闭库设计。尾矿库汇水面积0.23km2,初期洪水设计频率3.3%,洪峰流量8.37m3/s,终期频率1.0%,洪峰流量15.82m3/s。该尾矿库的初期坝采用干砌石透水坝,坝体排渗形式为预埋排渗棱体。坝顶宽3m,上游坡1:2,下游坡1:2.25,坝长102m。后期采用上游法尾矿筑坝,堆积坡l:5。库内设6座溢水塔,535m排水管,内径1.0m。尾矿水及洪水通过排水构筑物排出坝外,部分进入回水池,加压送至选厂循环利用,部分水顺天然沟渠排入地表。1.1.2.辅助设施项目已建成并利用的辅助设施有机、汽修,仓库设施和化验室,电气系统,矿山行政通讯、生产调度通信、采矿扩音和扩音呼叫电话通信等系统,清水河和安达木河与潮河交汇处修建的水源井,矿石破碎、筛分和转运过程中采用的SCJ/A2型冲击式除尘器除尘设备,办公室、食堂、浴池等行政福利设施。项目区平面布置见附图MQZTK-781
马圈子铁矿水土保持方案1.1.1.项目占地及土石方1.1.1.1.项目占地项目占地情况详见表2-5表2-5项目占地表序号类型面积(hm2)备注一采矿工业场地27.21 1采区2.72现状采区2运矿道路0.35现状运矿土路3未开采24.14 二尾矿库1.14 1库区0.96现状库区2检修道路0.13现状土路3施工设施区0.05 三选矿厂0.15现状采坑1厂区0.10现状运矿土路2厂外道路0.05现状排土场四料场0.35 1堆料场0.20现状料场2检修道路0.15现状土路五运输道路0.75 1运输道路0.75现状土路六施工生产生活区0.60临时占地、裸荒地总计30.20 81
马圈子铁矿水土保持方案土石方马圈子铁矿工程本水土保持方案服务年限内共产生弃土弃渣5600m3(自然方),其中采矿工程共产生废石1200m3;尾矿库基建期共产生弃土1500m3;选矿厂产生尾矿1800m3,运输道路建设过程中共产生弃土750m3,施工生产生活区共产生弃土弃渣350m3;废石、尾矿排入尾矿库。露天开采结束前,尾矿库可满足堆放需求。表2-6土石方流向表项目弃方(m3)备注采区1200尾矿矿砂,弃往尾矿库尾矿1500弃往尾矿库选矿厂1800弃往尾矿库运输道路750废石,弃往尾矿库合计56001200m31500m3尾矿库弃方5600m3采区尾矿1800m3选矿厂750m3运输道路图2-1土方流向框图81
马圈子铁矿水土保持方案项目区概况1.1.1.地理位置怀柔区位于北京东北部,距北京市区约70km,是北京重要的旅游城镇。怀柔区总面积2129km2,北部主要为山岭地区,属燕山山脉,海拔最高1534m;南部小部分地区是侵蚀平原,属华北平原,平原占总面积的11.3%。本项目地处怀柔区北部山区,属汤河口镇行政范围。1.1.2.地形地貌拟建项目所处区域是北京市怀柔区,山区面积占全区总面积的88.7%,以万里长城为界,北依群山,南偎平原,层次鲜明地分为深山、浅山、平原三类不同地区,地势南低北高,北部山区属燕山山脉,南部平川属华北平原,北部山区内山峦起伏,海拔高度大部分在500-1000m之间,以山岳地貌为主,地貌类型包括中山区、低山区、河谷及沟谷。1.1.3.地质土壤项目位于燕山台褶带中段之密(云)怀(来)中隆断三级构造单元中。沿线穿越昌(平)怀(柔)中穹断、花盆-四海迭陷褶、八达岭中穹断和密云迭穹断四个四级构造单元;该区在中生代燕山期造山运动期间,构造岩浆活动十分强烈,自进入新生代后活动减弱,比较稳定,本地区存在的断裂带有青石岭断裂带、崎峰茶断裂带以及大水峪断裂带;土壤主要为山地淋溶褐土;按《北京地区地震烈度区划图》划分,本项目所在地区地震烈度为6度。1.1.4.气候气象项目所在区域属于温带大陆性季风气候,春季多风沙,夏季炎热多雨,冬季干燥寒冷。年平均气温11.4°C,无霜期191天,12月上旬地面始冻,2月下旬解冻,最深冻土73cm;年平均降水量611.8mm,80%集中在6-9月份,最大24h降水量479.2mm(怀柔枣树林1972.7.27-3#),年最大降雨量1406mm(1956);平均风速2.07m/s,定时最大风速18m/s,年大风日数24.4天,主要风向为西北风。1.1.5.土地利用及植被情况怀柔区植被覆盖率较高,有林地17.22万hm281
马圈子铁矿水土保持方案,植被覆盖率达65%,植物类型有200多属、300余种,林木蓄积量达148.4万m3,每年新增林木蓄积量5.5万m3。项目区范围内土地类型,以所占比例为顺序,从大到小排列应是:林灌地、山地、农田、居民区、矿场占地等。沿线所占用地为建筑用地、耕地和山地及滩地。汤河口镇林木植被以落叶阔叶林及其萌生丛为主,有辽东栎、山杨、侧柏、荆条、山杏及少量的油松、侧柏、苹果、梨、杏、红果等,林木覆盖率为73%。1.1.1.水系及地下水怀柔区域内共有山泉774处、4级以上河流17条,有大小水库19座。年均水资源总量8.57亿m3,其中地表水多年平均径流量4.44亿m3,可开采地下水4.13亿m3,占北京市水资源的五分之一,人均占有量达3300m3,水质优良,无工业污染。项目区域内河流有白河、琉璃河、汤河、沙河。以云蒙山腹地的黄土梁垭口为分水岭,分水岭北为白河流域,以白河为干流,琉璃河、汤河为支流,包括众多的一、二级冲沟;分水岭以南为沙河流域,也有众多的一、二级冲沟。北部水流多自南西向北东汇入琉璃河及白河,而后进入密云水库;南部河流由西北向东南通过沟谷汇入大水峪水库,再通过沙河最后进入潮白河。在这些河流中,白河、琉璃河、汤河为常年河,其余河流为季节性河流。1.1.2.社会经济汤河口镇地处怀柔区北部山区,距怀柔城区55km,北京市区110km,总面积225km2,辖22个行政村,总人口1万人。汤河口镇地理位置优越,是怀柔区北部山区的交通枢纽和北京市通往河北、内蒙古地区的交通要道。该镇水资源、林木、矿产资源丰富,白河、汤河是镇域内主要河流;植被以落叶阔叶林为主,覆盖率约为73%;矿产有铁矿石、矾钛矿、金矿和莹石矿等;野生植物资源有黄芩、知母、苍术、柴胡等。1.1.3.项目区水土流失及水土保持现状81
马圈子铁矿水土保持方案怀柔位于北京市区的北部,有北京后花园的美称并且是北京市主要饮用水的采水及补给地。项目区位于北部山区,风景优美,资源丰富,区内较大的河流有琉璃河、汤河,白河。随着区域建设的发展,城镇化程度不断提高,土地的主要用途为生态旅游观光、农业、林果以及矿业用地。项目区内的水土流失情况分两部分,自然因素引起的主要有区域内部分不良地质段因大降雨引发的山洪、泥石流等地质灾害,人为因素引起的主要有矿产非法群采,河沙乱采乱挖、及无秩序的生态旅游开发对生态环境的破坏造成的水土流失。根据北京市水土流失“三区”划分,项目区属重点预防保护区,目前项目区内的土壤侵蚀模数约为500t/km2·a。近年来,在水保和农林系统及相关部门的共同努力下,建立完善合理的排水系统,减少洪水冲刷,及对不良地质段进行加固防护;同时大力发展经济林果业,以求减少对地表植被的破坏,增加林木覆盖率,减少水土流失量,科学规划审批砂石矿产采挖、生态旅游资源开发,使经济开发和生态资源保护形成完美统一。目前已经取得了良好的效果,项目区的水土流失得到了有效的控制,为下一步治理积累了宝贵的经验,为山区建设和经济发展提供了有力保障。81
马圈子铁矿水土保持方案1.项目可能造成的水土流失量预测1.1.水土流失成因、类型及分布项目区地势起伏较大,以山地为主,山沟溪流交错纵横,地形地貌丰富,植被良好、物种多样。水力、风力侵蚀是最主要的侵蚀类型,也存在一定程度的重力侵蚀。水蚀作用的大小、强弱主要取决于项目区土壤的抗蚀性、地形、降雨、地表状况等自然因素及不合理的人为活动。1.1.1.自然因素影响土壤侵蚀的自然因素主要包括降雨、地形、土壤、植被等,其中降雨是地表径流和下渗水分的来源,也是形成水土流失的动力因素。⑴降雨:项目区多年平均降雨量600-700mm,降雨主要集中在6~8月,全年降雨日数平均为75.1天。区内年际变化大、年内分配不均,暴雨强度大、历时短,是形成区内水土流失的主要因素。(2)风速、风向:多年平均风速2.2m/s,最大月平均风速4.8m/s(4月),最小月平均风速为1.7m/s(8月),4月份大风日最多,全年主导风向为北风。(3)地形:地形是区内影响水土流失的重要因素之一,采矿区及废石场均分布在山坡地区,地势陡,矿区内运输道路及与铁矿厂连接道路均在山地区,在植被遭到破坏后将形成严重的水土流失。⑶植被:项目区植被覆盖率相对较高,铁矿厂所占用的土地常年为植被覆盖,但在建设过程中,裸露的地表极易受雨水冲刷而形成水土流失。⑷地表物质:矿区所在区域土壤主要为淋溶褐土、褐土壤土、碳酸盐褐土,农地经过长期耕作,土壤有机质含量高,团粒结构良好,具有一定的抗蚀能力,林地由于枯枝落叶的腐化,腐殖质含量高,土壤储水能力强,矿区废石及弃渣中含有大量的粒径微小灰渣、碎石渣,易受高强度降水的冲刷,抗蚀能力差,因此,废石场、赤泥堆场和灰渣场是本项目的水土流失重点区域。1.1.2.人为因素81
马圈子铁矿水土保持方案自然因素是产生土壤侵蚀的基础,人为破坏是导致土壤侵蚀加剧的关键。随着区域经济的发展,新建工程项目的建设和运行,将直接导致区域内土壤侵蚀的加剧,增加水土流失量。1.1.1.项目建设造成水土流失原因分析1.1.1.1.项目建设期(包括施工准备期)水土流失(1)扰动范围广、强度大本建设工程由地下采场、废石场、尾矿库、选矿厂、采矿工业场地等工程组成,尤其弃渣场、运输道路建设扰动范围广、强度大。(2)基建期、生产期产生的土石方、废石量和尾矿量大矿山基建期、生产期需要大量剥离、采挖,动用的土石方数量大,挖填不平衡。在建设、生产过程中,将会堆存大量废石、尾矿,极易产生水土流失和污染环境,必须妥善堆存。经水土保持方案设计调查核实,设置了1个尾矿库,供基建期、生产期堆存废石和尾矿。(3)水土流失分区明显该工程可能新增水土流失主要集中于采矿工业场地、选矿场、料场、运输道路、施工临时道路等。地表将遭受较大的扰动、破坏和影响,地貌将发生较大的改变。尤其在矿山生产过程中,将不断堆存废石,若不采取任何防止措施,将会产生新的水土流失。(4)原有水土流失较严重,新增水土流失影响较大,治理难度大由于该项目已完成建设,全部设施已经建设使用,由于施工管理意识跟不上,存在随意弃渣现象,引起了较大的水土流失问题,不仅影响矿山建设和生产的安全,也将对矿山周围一定区域的生态环境造成不利影响。(5)引起水土流失的面积大于工程征占地面积由于项目建设过程中存在在场外弃渣问题,扰动范围明显扩大,主要发生在开采坑、新修道路、尾矿库和施工临时道路路基下侧坡面。对于这些扩大的扰动面积本次水土保持方案将提出水土保持措施统一治理。1.1.1.2.项目生产期水土流失81
马圈子铁矿水土保持方案工程竣工后,厂区及采区矿部等大部分被建筑物、草坪、道路所占用,全部厂区得到硬化,各种道路也建成使用,人为活动对地表的扰动有所减少,工程建设区内水土流失逐步减少,水土流失因素将以自然因素为主。厂区、工业场地及附属生产生活区空地采取绿化美化措施,但这些部位处于自然恢复期,地表抗侵蚀能力仍较差,在不采取相应管护措施的情况下,极易导致土地裸露并恢复到原扰动后的侵蚀状态。生产期水土流失潜在区域为尾矿库和开采坑,产生的大量赤泥、灰渣,如防护不当,势必产生剧烈的水土流失,因而,应采取工程措施和植物措施相结合的防治措施,以确保厂区排放的固体废弃物得到有效拦挡,做到最大限度的减少铁矿(厂)在运行期间水土流失的发生和发展。1.1.预测单元及预测时段划分根据项目可研报告,工程建设期为1年,此阶段主要为采矿区工业场地及矿部场地平整、各采矿区连接道路修建等活动,扰动和破坏了相对稳定的土体结构,使土壤抗水蚀能力下降,因此建设期将造成较大的水土流失和危害。进入生产期后,随着主体工程本身的水土保持措施功能的发挥、人工及自然植被的逐渐恢复使地表抗蚀能力增强,建设期造成的水土流失量将有所降低,考虑到该区的自然条件和植被恢复所需要的时间,建设期水土流失预测时段确定为1年,自然恢复期3年,运行期7年,所以,本工程的水土流失预测总时段为11年(运行期7年)。各分部工程建设期和生产期预测时段根据采矿区建设工程的施工进度来决定。1.1.1.预测单元划分水土流失预测的目的是为了确定行之有效的水土保持措施总体布局,预测基建及生产运行带来的水土流失总量及分布,分析可能造成的危害,明确重点防治区。因此,根据项目建设与生产的不同情况,依据以下原则进行水土流失预测单元的划分:⑴同一预测单元的地形地貌、扰动地表的物质组成相同;⑵同一预测单元扰动地表的形成机理与形态相同;⑶同一预测单元土地利用现状基本一致;⑷同一预测单元主要土壤侵蚀因子应基本一致。81
马圈子铁矿水土保持方案根据采区所处的地域特性、建设和生产运行特点,参考以上原则,将整个项目区划分为采矿工业场地、尾矿库区、选矿场、料场、施工道路、施工生产生活区等单元,根据每个预测单元在工程建设、生产期土壤侵蚀模数的变化情况分别预测其土壤侵蚀总量。1.1.1.预测时段划分预测时段划分为建设期和生产运行期建设期包括三部分:施工准备期、施工期和自然(植被)恢复期。由于施工准备期和施工期的土壤侵蚀模数基本一致,可将此二时段并为施工期一并进行预测,自然恢复期的土壤侵蚀模数较施工期减少较多因此应单独预测,此两部分的预测流失量之和为建设期水土流失总量。运行期预测从试运行期开始至服务期末,其中预测时段虽有重复,但因预测的重点为建设期,运行期只对其进行定性分析。⑴项目建设期(包括施工准备期和工程施工期)①根据主体工程设计,本工程采矿工业场地建设期均为1年,因此,选矿场、料场预测期定为1年;②运输道路道路和施工生产生活区第2年建成后路面铺沥青或碎石处理,预测期定为1年;③尾矿库自采矿即开始堆放弃废石,预测期确定为7年;⑵自然恢复期由于项目区降雨相对较少,植被恢比较困难,自然恢复期定为三年。⑶生产运行期尾矿库处于运行阶段,按7年预测。预测时段划分见表3-1。表3-1各单元工程预测时段划分表预测单元预测时段(年)建设期(含准备期和施工期)自然恢复期生产运行期采矿工业场地13 尾矿库13 选矿场13 料场13 运输道路137施工生产生活区13781
马圈子铁矿水土保持方案1.1.预测内容根据水利部《开发建设项目水土保持方案技术规范》(SL204--98)的规定,预测围绕水土流失发生的时段、强度和流失量,以及可能产生的危害等几个方面展开。本建设工程水土流失统计和预测的具体内容,主要有:(1)扰动、影响原地貌、破坏土地面积矿山开采建设工程对原地貌、土地的扰动、破坏情况,在查阅主体工程设计资料基础上,采用实地调查和图面量测、数据统计相结合的方法进行测算。(2)弃土弃渣量统计及弃土弃渣流失量预测矿山开采建设工程废石量,在查阅项目技术资料和实地调查基础上,通过主体工程设计资料统计获得。矿山开采建设工程废石流失量的预测,结合弃渣场堆放条件,采用土壤侵蚀模数法进行预测。(3)损坏水土保持设施矿山开采建设工程对水土保持设施的破坏情况,在查阅项目技术资料基础上,采用实地调查和图面直接量测、数据统计相结合的方法进行测算。在工作中充分注意听取地方水行政部门的意见。(4)可能造成水土流失面积预测该开发建设项目可能造成的水土流失面积,主要通过项目主体工程设计资料和原地形地貌、地质、土壤、植被、气候等因子综合判定和测算。(5)可能造成水土流失总量预测本工程可能造成的新增水土流失总量预测,是在调查建设项目对地面表层、植被扰动情况、废石组成及其堆放情况的基础上,采用侵蚀模数法分区进行分项预测后,进行统计计算而得。工作过程中注意尽量采用多种方法对比分析,以提高预测可信度。1.2.扰动原地貌、损坏水土保持设施矿山开采建设工程扰动原地貌、损坏水土保持设施,主要是根据项目主体工程技术资料统计计算,部分是结合实地调查和图面量测获得。81
马圈子铁矿水土保持方案矿山开采建设项目扰动原地貌和损坏水土保持设施面积30.2hm2,均为灌木林地,详见表3-2。表3-2矿山开采建设过程中扰动原地貌面积统计表单位:hm2序号项目名称 合计原采区灌木林地1采矿工业场地已开采2.720.911.81未开采24.49 24.492尾矿库1.141.14 3选矿场0.15 0.154料场0.35 0.355运输道路0.750.500.256施工生产生活区0.600.60 7合计30.202.5427.061.1.水土流失预测方法1.1.1.原地貌土壤侵蚀模数背景值的确定本工程水土流失类型包括了水力侵蚀和风力侵蚀两种类型,根据《全国第二次土壤侵蚀普查》结果及当地水保部门资料,并考虑项目区的地形地貌条件进行分析,经综合分析确定该段线路沿线土壤侵蚀模数背景值为500t/km2·a。1.1.2.扰动地貌侵蚀模数的确定1)扰动地貌土壤侵蚀模数类比资料分析项目所在区为亚热带湿润季风气候,降水主要集中在6—8月份,水土流失以水力和风力侵蚀为主,年平均降水量为560mm,地处北京市怀柔区的浅山丘陵区。本方案类比工程选取怀柔区神堂谷建设工程,因为二者所处的主要地貌类型均为浅山丘陵,土壤侵蚀类型以水力和风力侵蚀为主。通过对类比项目内的土壤、植被、降水、水土流失形式等水土流失主要影响因子的对比性调查,两区内的上述影响因素较为接近,具有可比性。两区水土流失主要影响因子比较见表3-3。81
马圈子铁矿水土保持方案表3-3项目区与类比区水土流失主要影响因子比较表项目本工程类比工程地理位置北京市怀柔区北京市怀柔区地貌类型浅山丘陵浅山丘陵气候暖温带大陆性季风气候,多年平均降水量560mm,平均气温在9.3℃,无霜期170d,光热条件较好。暖温带大陆性季风气候,并具有明显的海洋性气候特点。多年平均降水量635mm,平均气温11.5℃,无霜期190-200d,光热条件较好。土壤类型淋溶褐土、褐土壤土、碳酸盐褐土山地褐土、山地棕壤植被情况落叶阔叶灌丛,植被覆盖率70%。落叶阔叶灌丛,植被覆盖率70%。水土流失形式水力和风力侵蚀伴随一定的重力侵蚀水力和风力侵蚀伴随一定的重力侵蚀分区水土流失重点监督区水土流失重点监督区结合外业实际勘测、现场调查并类比建设项目水土流失状况调查资料,以及侵蚀模数取值尽量利用相同地区建设项目调查资料的原则,据此综合分析确定的项目区各分部工程扰动后土壤侵蚀模数和自然恢复期土壤侵蚀模数见表3-4、表3-5。表3-4扰动前后各工程部位侵蚀模数表侵蚀模数(t/km2.a)采矿工业场地尾矿库选矿场料场运输道路施工生产生活区原地貌500500500500500500建设期450038004500380038001200表3-5自然恢复期工程部位侵蚀模数表81
马圈子铁矿水土保持方案侵蚀模数(t/km2.a)原地貌(t/km2.a)自然恢复期(t/km2.a)第一年第二年第三年采矿工业场地50035001200450尾矿库50025001000400选矿场50035001200450料场50035001200450运输道路50025001000400施工生产生活区50010006004001.1.1.扰动原地貌新增土壤流失量预测方法通过实际勘察,结合查阅主体工程设计文件、地形图以及降水、植被、地表物质组成等有关资料,掌握工程建设对地表、植被的扰动情况,根据《水土保持综合治理效益计算方法》(GB/715774—1995)的规定,对工程建设造成的新增侵蚀量,采取数学模型的方法进行预测。根据各年新增的侵蚀量,求得项目施工期的侵蚀总量。原生地表、扰动地表侵蚀量按下列公式分别计算:W=∑(Fi×Mi×Ti)式中:W—土壤侵蚀量(t);Fi—原生地表、扰动地表面积(km2);Mi—原生地表、扰动地表的土壤侵蚀模数(t/km2.a);Ti—预测时段(a)。新增水力侵蚀流失量则可按下式预测△Ws=Ws1-Ws0式中:△Ws—新增土壤侵蚀量(万t);Ws0—原生地面侵蚀量(万t);Ws1—扰动地面侵蚀量(万t)。1.1.2.弃渣弃石土壤侵蚀量预测方法81
马圈子铁矿水土保持方案选矿场及采矿场进入正常生产期后,总弃石弃渣量逐年增加,在无任何防治措施的情况下,将造成弃土弃渣和碎石的流失,其流失量以下式进行预测:Ws2=∑(Si×Ms2×Ti)式中Ws2——弃渣碎石流失量,t;Si——第i个预测单元的弃渣堆积外表面积,km2;Ms2——弃渣面侵蚀模数,t/km2.a;Ti——预测时段,a。1.1.1.可能造成的水土流失危害预测方法该项目在建设和生产过程中形成的废石、弃渣等松散堆放物引起新增水土流失的重要因素,因堆放的位置和废弃物构成不同,流失程度也有较大差异,所造成的危害也不同。新增水土流失危害的预测主要通过实地勘测、报告说明以及查阅设计图纸、地形图等资料综合分析预测。1.2.弃土弃渣量统计马圈子铁矿工程本水土保持方案服务年限内共产生弃土弃渣5600m3(自然方),其中采矿工程共产生废石1200m3;尾矿库基建期共产生弃土1500m3;选矿厂产生尾矿1800m3,运输道路建设过程中共产生弃土750m3,施工生产生活区共产生弃土弃渣350m3。1.3.水土流失预测结果1.3.1.可能造成的新增水土流失量预测1)原地貌水土流失量预测根据项目区实际情况,原地貌水土流失量的预测按建设期1年、生产期7年分别进行预测。经分析计算,项目建设区原地貌水土流失量总量为28.54t。2)建设期水土流失总量根据前面分析计算的施工期及自然恢复期扰动地貌的水土流失量之和为建设期水土流失总量,计算的建设期水土流失总量为249.97t。计算的建设期新增水土流失量为192.88t。结果详见表3—6。表3-6建设期不同地面类型的侵蚀模数与侵蚀量81
马圈子铁矿水土保持方案预测单元采矿工业场地尾矿库选矿场料场运输道路施工生产生活区合计面积(hm2)2.721.140.150.350.750.605.71背景值500500500500500500 侵蚀模数(t/km2.a)450038004500380038001200 预测年限(a)111111 建设期侵蚀量(t)122.4643.226.7513.3028.507.20221.43原生侵蚀量(t)13.615.690.751.753.753.0028.54新增侵蚀量(t)108.8537.536.0011.5524.754.20192.883)自然恢复期水土流失量在工程建设期结束后,按照主体工程可研报告计算,矿区工业场地、运输道路、施工生产生活区、尾矿库等区域被硬化或绿化,排水及防洪设施逐步齐备、维护管理措施到位,水土流失逐步减少;由于该区降水相对较少,雨热同季,因此裸露地表在3年内植被将得到恢复,该时期水土流失总量为251.50t,新增水土流失量为165.87t。结果详见表3—7表3-7自然恢复期不同地面类型的侵蚀模数与侵蚀量预测单元采矿工业场地尾矿库选矿场料场运输道路施工生产生活区合计面积(hm2)2.721.140.150.350.750.605.71背景值500500500500500500 侵蚀模数(t/km2.a)第一年350025003500350025001000 第二年12001000120012001000600 第三年450400450450400400 原生侵蚀量(t)40.8217.062.255.2511.259.0085.63侵蚀量(t)第一年95.2428.435.2512.2518.756.00165.93第二年32.6611.371.804.207.503.6061.13第三年12.254.550.681.583.002.4024.45合计t)140.1544.367.7318.0329.2512.00251.50新增侵蚀量(t)99.3327.305.4812.7818.003.00165.873)运行期水土流失量81
马圈子铁矿水土保持方案在工程建设期结束后,按照主体工程可研报告计算,尾矿库进入运行期,该时期水土流失总量为241.66t,新增水土流失量为185.46t。结果详见表3—8。表3-8运行期水土流失量预测表年份20042005200620072008200920102011合计堆渣面积(hm2)0.150.320.460.760.830.941.021.141.14扰动后侵蚀模数(t/km2.a)38003800380038003800380038003800 原地貌侵蚀模数(t/km2.a)500500500500500500500500 背景值(t)0.751.62.33.84.154.75.15.728.1弃渣流失量(t)5.712.1617.4828.8831.5435.7238.7643.32213.56新增流失量(t)4.9510.5615.1825.0827.3931.0233.6637.62185.461.1.可能造成的水土流失危害预测在马圈子工程建设过程中,工程征地区及影响范围内的地表将遭受不同程度的扰动、破坏,局部地貌将发生较大的改变。将对项目区周边环境造成不利影响,主要体现在以下几方面:1.1.1.加剧洪涝灾害项目建设过程中改变了原地貌形态,如果弃土弃石渣倾入自然冲沟、河道,将堵塞河道、阻碍行洪,增加洪水发生的频率。工业场地区裸露的边坡将会形成侵蚀沟,由于坡面侵蚀沟的逐渐加深,会形成沟壑,当下切到一定深度时,会引起塌方,威胁场地的稳定;另外,流失的土石会堵塞厂区排水沟,引起洪水淤积,影响建筑物基础安全;1.1.2.造成区域生态环境恶化项目建设区所处地形地貌起伏较大,工程扰动面积大,如不采取有效的防治措施,将会破坏植被,81
马圈子铁矿水土保持方案使土壤原有结构受到破坏,土层变薄,土壤抗蚀能力减低,产生的泥沙进入沟道后,将会影响人畜饮水和下游工农业用水质量并导致白河淤积和环境污染。另一方面,工程建设过程中产生的环境污染物诸如生产生活废水、粉尘、采掘废石、爆破产生的振动和噪声,以及机械设备噪声等将对该区环境造成影响。同时,外排水对部分土质河岸冲刷而造成沟岸扩张,影响岸坡土体的稳定性,形成潜在的水土流失。1.1.1.占压林地,损坏地表植被,形成新的水土流失由前述可知,工程建设将占地达30.2hm2,尤其矿石开采的废石将占用大量的耕地和林地,使项目区植被覆盖率在短期内有所降低。基建时平整场地、开挖土方及修筑道路扰动了原有地貌,改变了土地结构,破坏了原有植被,将加重大风和降雨对地表土层的侵蚀,建设中形成的成片废弃地、裸露地及闲置地等,会对区域景观造成一定程度的破坏,运输道路的边坡在雨水的冲刷下会失稳,行成滑坡阻断交通;另外,由于前期道路施工中的弃渣堆弃于道路下边坡,雨季由于降雨的作用,会引起公路下边坡滑塌,形成水土流失,虽然尾矿区上部设置了截洪沟、下部设置了挡渣墙可以起到一定防治作用,但在强降雨的情况下,渣场内部由于没有植被覆盖,弃渣边坡也会形成一定的水土流失,从现场调查的情况看,虽然流失的程度不大,但还未达到允许值。1.1.2.影响周围居民生活和破坏周边环境原有已被破坏的裸露岩石面可能会由于风蚀或水蚀造成坍塌或者泥石流,危及周围居民的生活和破坏周边环境。而且裸露的荒芜岩面对怀柔的青山绿水也是一个极大的讽刺。对我们的水土保持工作造成巨大的难度和极坏的长期反面作用。如果放任不管,不利于我们的水土保持工作的全面开展和推广宣传。由于项目区的采矿行为扰动地表、损坏水土保持设施,降低了原有的水土保持功能,加剧了水土流失,不仅会破坏了周边的生态环境,而且会对项目区下游造成危害。根据《水土保持法》及相关法律法规的规定,为使项目建设和运行过程中新增水土流失得到有效控制,保护项目区的生态环境,必须要求恢复和新建相应的水土保持设施,并对水土流失重点区域实施监测。81
马圈子铁矿水土保持方案1.1.预测结果综合分析1.1.1.预测结果根据测算,马圈子铁矿工程,建设过程中因施工活动将扰动原地貌、损坏、占压的土地面积为30.2hm2;损坏水土保持设施面积为30.2hm2;水土流失量约767.57t的情况下,本工程预测时段内还将可能新增的水土流失总量为544.21t,其中基建期新增水土流失量192.88t,自然恢复期新增水土流失量165.87t,运行期新增水土流失量185.46t。1.1.2.综合分析项目建设过程中,在不采取任何防治措施的情况下,项目水土流失预测时段内,水土流失预测分区内可能产生的水土流失,因不同施工区域施工活动的方式不同而强度各异。项目建设过程中可能造成的水土流失量的分布情况见表3-9。表3-9项目建设过程中可能造成水土流失量分布情况序号预测分区水土流失预测量t分布(%)1采矿工业场地122.4655.302尾矿库43.2219.523选矿场6.753.054料场13.306.015运输道路28.5012.876施工生产生活区7.203.25 合计221.43100马圈子铁矿工程不考虑前期施工过程中已引起的水土流失情况下,预测表明,本工程现阶段可能导致的水土流失量主要产生于工业场地区,其次是尾矿库。本次水土保持防治方案中将尾矿库、工业场地区、运输道路区列为重点治理区域。关于本项目的水土流失问题,在本方案设计中,之所以对目前项目施工中可能产生水土流失的区域进行了全面预测,一方面,预测结果可用于分析主体工程水保措施成效;另一方面,在于强调后续工作中要精心组织、妥善管护和使用堆存的土石,适时进行项目区绿化,进一步完善水保措施,否则,仍会发生一定的水土流失。81
马圈子铁矿水土保持方案另外,在此需要进一步强调水土保持方案的时间性,在总结过去水土保持治理经验的基础上,适时针对不同施工区域采取相应的水土保持措施,确保工程建设、生产过程中产生的水土流失得到有效控制,并对项目区原有的水土流失进行治理,保护并改善项目区的生态环境。81
马圈子铁矿水土保持方案1.水土流失防治方案1.1.方案编制的原则和目标1.1.1.指导思想(1)通过编制水土保持方案报告,确定水土流失防治的贡任范围。结合周围地区环境特征、水土流失现状分析及工程特征,确定工程周围水土流失敏感区域和工程建设水土保持重点防护地段。(2)通过现场勘察,对工程中已有的水土保持措施进行论证和效果分析,提出本项目水土流失防治措施的总体布局,以及水土保持方案的实施计划,确保因采矿建设而导致的水土流失得到有效的控制。1.1.2.编制原则(1)“谁开发谁保护,谁造成水土流失谁治理”的原则:贯彻和执行国家与地方有关水土保持的法律法规,编制符合国家对水土保持、环境保护的总体要求的水土保持方案。(2)水土保持措施设计与主体工程的保障设计相结合的原则:在设计中应当保持二者协调一致,并结合采矿厂安全运营,使水土保持措施与主体工程的设计深度相适应。同时,对主体工程设计中具有水土保持功能的工程进行分析和评价,充分利用主体工程自身具备的水土保持功能,避免重复设计。(3)水土保持措施设计与当地发展规划、土地利用规划相结合的原则:方案编制中,充分考虑当地发展规划与土地利用规划,使水土保持措施设计与当地的实际需要协调一致。(4)水土保持措施设计与自然环境协调一致的原则:工程措施与生物措施相结合,在保证工程稳定的前提下,尽可能使用与自然亲和力强的设计措施与材料。(5)81
马圈子铁矿水土保持方案重点防治和综合防治相结合的原则:结合工程的实际情况,遵循全面治理和重点治理相结合、防治和监督管理相结合的设计思想,合理布置各项防治措施,建立选型正确、结构合理、功能齐全、效果显著的水土流失综合防治体系。同时要坚持实事求是。因地制宜、因害设防的原则,力求定性合理、定量准确,使项目建设单位在水土流失防治责任范围内有效控制并负责治理新增的水土流失,防治原有的水土流失。(6)坚持环境效益和社会效益为主、注重提高经济效益的原则:根据项目区的自然条件和铁矿生产的特点,在保障铁矿安全生产的前提下,把控制水土流失、改善生态环境、恢复植被放在首位。此外,设计中应当注重提高经济效益,各项治理措施要符合技术规范要求。(8)节省投资、增强可操作性的原则:工程实施过程中使用的土料、砂、石料、苗木等可就地就近取用,以便节省投资。所提出的工程措施、植物措施要因地制宜,并考虑现有技术水平等因素的影响,真正具有可操作性。1.1.1.实现目标项目建设区地处我国首都北京,且紧邻白河,防治的目标,一是保障铁矿生产安全;二是要做好一流的水土保持,边坡要稳定,岩石、表土不裸露;三是要对周边地区和下游的环境和安全不造成负面影响,避免工程对河流水质的长期影响。本方案采用工程措施与生物措施相结合的方法,对建设期间和运营期可能产生的水土流失与环境问题进行综合防治。方案实施后,将使工程建设期间扰动土地的治理率达到90%以上,拦渣率达98%以上,水土流失治理度达90%,植被恢复指数达90%以上,水土流失控制率达95%,林草覆被率达80%以上。使原有的水土流失状况得到基本治理,新增的水土流失情况得到有效控制,保障马圈子铁矿安全,改善铁矿周围的生态环境,减轻采矿生产造成的水土流失对周边的城填、农田以及其它建筑可能带来的影响。1.2.防治责任范围本方案的防治范围主要包括整个矿区和尾矿库区的范围及其临近受影响的小区域,面积是31.04hm2,见表4—1。1.2.1.水土流失防治分区及水土保持措施总体布局根据区域内各类土地的适宜性和发展生产的需要,确定土地利用规划。在宜林的荒地、开挖坡面上配置造林种草与育林育草。根据需要在沟道上配置各项治沟措81
马圈子铁矿水土保持方案施做到治坡与治沟工程与林草紧密配合协调发展,互相促进治理保护与开发利用相结合,根据各类土地防治水土流失的需要因害设防地部署各项治理措施。根据矿区植被和土地破坏现状,确定重点治理区、重点监督区与重点防护区。表4-1马圈子铁矿扰动原地貌面积统计表单位:hm2序号项目名称合计直接影响区防治责任范围1采矿工业场地已开采2.720.443.16未开采24.49 24.492尾矿库1.140.171.313选矿场0.150.030.184料场0.350.050.405运输道路0.750.751.506施工生产生活区0.600.030.637合计30.201.4431.04采矿工业场地区:包括铁矿开采坑,开采坑开挖坡面,石料场,矿坑边道路及路坡。尾矿库:矿坑附近山顶坡面,谷地中水土流失较严重地区。选矿厂:对矿区植被保存状况较好的地区,制定和实施防止破坏林草植被的相关规定。料场:对堆放的铁矿石进行临时性的防护,以免由于降水或大风天气造成铁矿石中的碱性物受到淋溶或吹蚀而大量流失,影响周围环境和居民的正常生活。运输道路:运输道路主要是防止路基边坡遭受到雨水冲刷而造成路基毁坏或滑塌。施工生产生活区:对施工生产生活区进行绿化或硬化,以免遇到江水或大风天气造成泥泞或尘土飞扬的情况,同时也起到美化环境的作用。1.1.水土保持措施体系1.1.1.水土保持措施总体布设原则根据本项目的水土流失预测结果和划定的防治责任范围,以及水土流失防治分区和防治内容,确定不同的防治区采用不同的防治措施及布局,形成本方案的水土流失防治措施体系。在不同类型的防治措施布局中,应以生物措施为主,辅助以土地整治和工程措施,力求使本建设项目造成的水土流失在短时间内81
马圈子铁矿水土保持方案得以集中治理。在发挥工程措施控制性和速效性特点的同时,充分发挥生物措施的长效性和景观效果,形成工程措施和生物措施结合互补的防治形式,达到矿区安全生产,生态环境明显改善和带动地方经济持续发展的目的。1.1.1.水土保持措施体系按照上述原则,根据项目建设工程水土流失的特点,结合铁矿采矿、尾矿库区域的自然和社会经济条件,在进行水土流失防治分区的基础上,综合考虑土地利用、地貌部位、措施类型以及治理与开发等问题,并充分反映工程所在地区的生态和经济要求,本方案水土保持措施的布局重点考虑以下两个方面:一是对铁矿露天开挖过程中造成对地貌和植被的破坏区域采取以工程措施为主的措施,有效防治水土流失;二是生物措施的设计充分考虑到当地的地形、气候等特征力求做到全面规划、合理布局。既能保持水土,又能保障生产安全和白河水质安全。1)露天采矿区露天采矿区矿坑开挖深度8m,平均宽度50m,长120m,整个平台面积约8万m3。未来将改露天采矿为洞采,建议将原开挖面进行喷植,加固原开挖面,对松动岩石进行锚固。2)尾矿库区目前堆弃面长约300m,高80m,同时目前尾矿库堆积尾矿量较大,为防止继续堆积的尾矿过高,对谷地下游白河形成威胁,建议一方面:对坡度较大的堆弃面进行削坡,同时,有必要建设二道坝和三道坝。一方面增加尾矿库库容,另一方面拦蓄流失水土,改善径流水质。3)山顶环山道路坡矿坑附近路坡坡度较大,岩石裸露高度为4m,长度约为1600m,暴雨条件下,可能产生严重的水土流失,甚至有岩石崩岗的危险。设计采用挡土墙在最易水土流失区防治,其他坡面采用覆盖绿化的方法,较陡坡面可考虑采用喷植。4)山顶坡面矿区山顶坡面面积约3000m2,建议对坡顶部分采取土地整理,在坡面上布置鱼鳞坑。81
马圈子铁矿水土保持方案5)矿坑上方平台由于露天矿坑已经不再用于开采,上方平台已经失去原有的作用,现在可以采取绿化措施,地面进行覆土播草植树。防治措施体系见图4—1。1.1.对主体工程的水保功能的评价主要对铁矿的尾矿库进行分析评价。从业主所提供的资料可以看出,铁矿的尾矿库投入使用已13年,初期坝为透水堆石坝,坝顶宽3m,坝高10m,坝内设反滤层,坡比为1:2.0,外坡坡比为1:1.5,干砌石护坡,坝顶长40m,库内设有5座内径1.2m的钢板焊接的周边多孔溢水塔,塔下由一条直径425mm钢管作为排水管,引出坝外。初期坝坝顶以上用尾矿筑子坝6级,尾矿堆积坝顶标高312.32m,总坝高32.32m,总库容为85万m3,库内贮存尾矿约55.87万m3,充填系数为0.66左右,尾矿库从坝顶向库内冲积坡100m左右的坡度为2%,再向里平均坡度为1.4%。尾矿堆积坝外坡平均坡比为1:2.6左右。外坡中下部有草皮和灌木紫穗槐覆盖,上部基本还是裸露的尾矿砂。库区平时干枯无水,雨季有积水。库区汇水面积1.695km2。根据《选矿厂尾矿设施设计规范》规定,该库为四级尾矿库,该尾矿库的防洪标准采用200年一遇设防。100年一遇24小时洪峰流量Q=19.17m3/s200年一遇24小时洪峰流量Q=22m3/s100年一遇24小时洪水总量W=26.17万m3200年一遇24小时洪水总量W=30.51万m3经调洪演算,现状条件下勉强满足100年一遇洪水设防要求。当200年一遇设洪水入库库内水位由307.5m标高一直可涨到313.05m标高,后果是洪水漫坝而垮坝。图4—1防治措施体系框图81
马圈子铁矿水土保持方案采区边坡绿化本方案新增主体工程防治区工程措施植物措施本方案新增主体已设计本方案新增本方案新增采区周边堆土临时防护本方案新增本方案新增坑底覆土整治本方案新增本方案新增主体已设计采矿场防治区尾矿库防治区工程措施植物措施本方案新增水土流失防治措施体系采区道路绿化本方案新增边坡排水系统坑底道路口拦水土埂本方案新增本方案新增采区周边堆土拦挡防护主体已设计施工生产生活区区道路防治区工程措施植物措施工程措施植物措施尾矿库排水系统坝面填土草袋闭库土地整治闭库终期植被恢复坝面植被恢复检修道路绿化道路排水系统道路两侧边坡锚固道路两侧边坡绿化生产生活区排水生产生活区临时挡护护面墙段垂直绿化生产生活区绿化、美化直接影响防治区工程措施植物措施直接影响区土地平整临时施工场地平整直接影响区内植被恢复本方案新增主体已设计本方案新增本方案新增本方案新增本方案新增主体已设计本方案新增81
马圈子铁矿水土保持方案排洪系统最大泄洪流量为1.53m3/s,说明排洪系统能力不够和调洪库容不足而使洪水漫坝造成溃坝,其后果十分严重。在现有坝顶继续加高5m(即坝顶标高317.32m)条件下,200年一遇的设计洪水入库,库内起始水位313.0m标高,最高洪水位升至316.07m标高,排水系统最大泄流量为1.6m3/s,调洪库容为4.96万m3,剩余干滩长62.5m,大于《规范》中最小干滩长度50m,库内最高洪水位316.07m较坝顶317.32m低1.25m,大于《规范》中的最小安全超高0.5m,满足四级库的防洪要求。对100年一遇洪水入库后干滩长度48m及加高5m后200年一遇洪水入库后干滩长度62.5m两个坝体主断面进行坝体稳定验算。其安全系数分别为1.32和1.30大于规范要求的1.05这个标准。满足稳定要求。尾矿库存在最大的问题是库内排洪系统尺寸小,排洪能力不够,有鉴于这种情况,铁矿方已找有关矿业设计部门新做了设计,在库内左岸距现坝顶垂直距离180m处新建了竖井——隧洞系统。竖井口堰顶标高308m,竖井直径1.8m,井深27m,下部与隧洞相接,隧洞直径1.8m,洞长280m,出口位于初期坝下游。此设计已施工完成投入了使用。目前的尾矿库在使用了新的竖井——隧洞系统后,能保证正常运行,不会对下游和周边造成危害。但是也要考虑到矿源开采完闭矿的同时也将闭库,闭库的时候必须把现有塔、管排水系统封堵,防止锈蚀破坏坝体安全。将来停止开采后闭库时也要做专门的闭库设计来指导施工,以避免产生意外的灾害和损失。1.1.新增水土保持措施设计1.1.1.水土保持措施布设原则根据《开发建设项目水土保持方案技术规范》的要求,结合矿区的实际情况,因地制宜、因害设防,使项目建设区原有的水土流失得到明显治理,新增的水土流失得到有效控制。所采用的各项水土保持工程措施应尽量做到保障安全,技术上可行,经济上合理。81
马圈子铁矿水土保持方案1.1.1.新增水土保持措施设计根据《开发建设项目水土保持方案技术规范》的要求,遵照水土保持工程设计原则,对新增水土保持设施做细部设计。在工程措施方面,须增设相关专用工程措施,以完善水土保持体系。在生物措施方面,就生物措施中采用植物的种类、特性、配置、施工技术进行详述。加强在施工过程中管理措施的到位,减少施工过程中由于施工管理不当造成的水土流失。(1)挡土墙设计由于土木工程建设的特殊性,必然会对原有地形造成一定的破坏,且考虑到防止降雨侵蚀造成土壤坍塌和减小径流侵蚀的需要,在适当部位增设挡土墙,同时,结合美观需要,作浆砌石挡土墙,典型设计如下,具体样式见图。1)挡土墙压力计算根据土压力计算,单位长度挡土墙压力采用式(3-1)计算。Ea=rH2/2Ka式41式中:Ea—土压力(KN/m);r—墙后填土容重(KN/m3);H—挡土墙高度(m)。其中:Ka=tg2(45o-φ/2)(φ取30O,r取18KN/m3)2)挡土墙抗滑稳定计算根据式(7.2)计算。Ks=Wμ/Ea式42式中:Ks—抗滑稳定系数;W—墙体自重(t);μ—基底摩擦系数。其中:填土为粘性土,摩擦系数μ取0.35。3)挡土墙抗倾覆稳定计算根据式(7.3)计算。Kt=(Wa)/(EaB)式4381
马圈子铁矿水土保持方案式中:Kt—抗倾覆稳定系数;a—抗倾覆力臂(m);B—倾覆力臂(m)。4)地基承载力计算根据式(7.4)计算。(σmax+σmix)/2≤fKa式44式中:σmax—最大压应力((KN/m2);σmix—最小压应力((KN/m2);fKa—地基承载力标准值((KN/m2)。(2)坡脚防护措施削头减载:适用于上陡下缓的移动式滑坡,将上部陡坡挖缓,削头取土减轻上部荷载,将其反压在下部缓坡上控制上部向下滑动。如图:1.削土减重部位卸土2.修堤反压3.渗沟4.4.滑坡体5.不透水层图41削头减载示意图滑坡体上造林:适用于滑坡体基本稳定,但由于人为挖损等原因仍有滑坡潜在危险的坡面,在滑坡体上种植深根性乔木和灌木,利用植物根系巩固坡面同时利用植物蒸腾作用减少地下水对滑坡的促动。81
马圈子铁矿水土保持方案1.排水沟2.坡面造林3.滑坡体4.不透水层图42滑坡体造林示意图抗滑墙:是利用抗滑墙重力阻止滑体下滑的工程措施。抗滑墙的设计参考挡土墙。1.排水沟2.挡滑墙并块石护坡3.滑坡体4.不透水层图43抗滑墙示意图植被混凝土喷植:是根据边坡地理位置、边坡角度、岩石性质、绿化要求等来确定水泥、土、腐植质、保水剂、混凝土添加剂及混合植绿种子的组成比例。混合植绿种子是采用冷季型草种和暖季型草种根据生物生长特性混合优选而成的。植被混凝土边坡防护绿化技术具体做法是:先在岩体上铺上铁丝或塑料网,并用锚钉和锚杆固定。将植被混凝土原料经搅拌后由常规喷锚设备喷射到岩石坡面,形成近10cm厚度的植被混凝土。喷射完毕后,覆盖一层无纺布防晒保墒,水泥使植被混凝土形成具有一定强度的防护层。经过一段时间洒水养护,青草就会覆盖坡面,揭去无纺布,茂密的青草自然生长。81
马圈子铁矿水土保持方案图44混凝土喷植示意图1.1.1.新增水土保持工程量本方案新增水土保持措施工程量见表4—2,表4—3。81
马圈子铁矿水土保持方案表4-2新增措施工程量表防治措施采矿场防治区尾矿防治区选矿场料场道路防治区施工生产生活区合计方案新增措施工程措施排水沟(m3)45 1811.2518597.25蓄水池(m3)168 100268挡渣墙(m)354362 716浆砌石(m3)261523 46830碎石反滤体(m3)37245 282砂砾垫层(m3)3278 110土地整治(m2)1300974455006500260554201500591622拦挡土埂(m3)15862452 4038成品矿堆放拦挡(m3)80 80喷浆护坡(m2)500 500植物措施速生杨(株)196802920 6240 28840杨树(株)144088040012002560 6480山杏(株)240022912 25312国槐(株) 1616侧柏(株) 2020红瑞木(株) 4848榆叶梅(株) 3030小叶黄杨(m) 175175月季(株) 7575五叶地锦(株)3410025000 3000089100喷播绿化(m2)350 350撒播植物苇状羊茅、无芒雀麦、二月蓝(m2)1566501174751256342486218560 443181紫穗槐(m2)150064104800 12710紫穗槐、苜蓿(m2) 4440060000 104400早熟禾(m2) 236 236主体工程设计工程措施排水沟(m3) 32023343浆砌石护坡(m3) 58 58植物措施种植侧柏(株)5801200 230802090撒播紫穗槐(kg)18 1881
马圈子铁矿水土保持方案1.1.水土保持预防监督1.1.1.水土保持预防监督方案(1)项目区现有成林地预防保护措施对全区现有成林地进行全面调查,按照类型、林型、位置等分类登记。针对各片成林地的特点和相关因素,因地制宜的采取保护措施,制定护林公约,配备专人,落实责任,全面实行封禁治理,避免林地破坏和水土流失的产生。(2)现有经济林、果林及农田的预防保护措施对现有的经济林,坚持经常性整修养护,保持田面平整,埂坎坚固,并严格限制化肥、农药的使用。(3)尾矿库水土流失预防保护措施在尾矿库下游谷地建成二道坝和三道坝,加强对尾矿库保护,以防对白河水质安全形成威胁。1.1.2.监督管理规划(1)建立健矿区水土保持监督执法体系,使监督执法工作早日步入规范化、法制化和制度化的轨道。(2)对开采矿过程中产生的水土保持行为进行监督管理,对水土保持方案的实施做好监督检查工作,最大限度地减少人为新的水土流失地发生。81
马圈子铁矿水土保持方案1.水土保持监测建设项目的水土流失监测是水土保持方案的重要组成部分。其目的在于通过现场定点、定位监测及定性检测、检查,对建设工程落实水土保持方案情况进行监督,合理评价铁矿建设项目水土保持工程的水土流失防治效果及矿区建设的安全生产情况,以及铁矿建设对周边地区的环境影响。1.1.监测目的开发建设项目水土保持监测是从保护水土资源和维护良好生态环境出发,运用多种手段和办法,对新增水土流失的成因、数量、强度。影响范围和后果进行监测,是防治水土流失的一项基础工作,是本项水土保持方案的重要组成部分。它的开展对于贯彻水土保持法规,搞好开发建设项目水土保持监督管理工作具有十分重要的意义。水土保持监测的目的在于及时掌握工程建设期间各区域水土流失情况,水土流失方案的落实情况,各项水土保持措施的实施效果,并能及时发现问题,以便采取行之有效的措施不断改进和完善,以达到全面防治新增水土流失和改善生态环境的目的。同时为项目建成后的水土保持专项验收提供依据,为水保监督管理提供保障,为同类工程提供资料。1.2.监测范围、监测单元划分及监测重点1.2.1.监测范围马圈子铁矿工程的水土保持监测范围应以该工程的水土流失防治责任范围为准。按照SL277-2002《水土保持监测技术规程》的规定,制定水土保持监测方案。水土保持监测范围为工程建设区和直接影响区,面积为30.2hm2,包括采矿工业场地、尾矿库、选矿场、料场、运输道路、施工生产生活区等。1.2.2.监测单元划分及监测重点根据本项铁矿工程建设的特点、主体工程的布局、可能造成的水土流失情况以及水土流失的防治责任,将该工程水土流失监测范围划分为采矿工业场地、尾矿库、选矿场、料场、运输道路、施工生产生活区监测区。采矿工业场地水土流失监测区域面积2.74hm2,尾矿库水土流失监测区域面积1.14hm281
马圈子铁矿水土保持方案,选矿场水土流失监测区域面积0.15hm2,料场水土流失监测区域面积0.35hm2,运输道路水土流失监测区域面积0.75hm2,施工生产生活区水土流失监测区域面积0.60hm2。监测单元划分及监测重点详见表5-1。表5-1监测单元划分及监测重点监测单元划分监测范围(hm2)备注 项目名称 合计原采区灌木林地 采矿工业场地已开采2.720.911.81重点监测未开采24.49 24.49 尾矿库1.141.14 重点监测选矿场0.15 0.15重点监测料场0.35 0.35重点监测运输道路0.750.500.25 施工生产生活区0.600.60 合计30.202.5427.06 1.1.监测内容与方法1.1.1.监测内容监测内容主要包括水土流失状况、水土流失危害和水土流失防治效果三大类。(1)水土流失状况定期获取关于水土流失状况的数据。主要包括水土流失防治责任范围内建设项目扰动地表面积、新增水土流失面积及其分布、水土流失量变化情况,实施对水土流失量或典型地段水土流失强度的动态监测。在获取上述数据的同时,定期获得水土流失主要影响因子参数的变化情况。如植被类型、植被覆盖度、地表扰动情况和降雨量及强度等。(2)水土流失危害在汛期降雨产流期监测工程建设和植被恢复期水土流失的变化趋势和水土流失对工程建设、周边地区及河道行洪安全的影响。(3)水土保持效果81
马圈子铁矿水土保持方案在定期或暴雨后对防治措施进行全面调查的基础上,监测水土流失防治措施的数量和质量。植物措施成活率、保存率和生长情况及覆盖度;防护工程的稳定性、完好程度、运行情况。1.1.1.监测方法(1)调查巡视监测法。结合地点观测,实际调查、巡视等,综合观测项目区水土流失与水土保持工程、效益等变化情况。(2)综合调查法。结合实地调查、测量及前后照片、影像资料的分析,监测部分工程在建设期及生产运行初期水土流失程度的变化情况。(3)观测断面监测法。设置观测断面,采用插桩法监测项目区的水土流失、变化情况及其对环境的影响。(4)典型监测法。设置典型监测点,建设临时观测设施,对采矿工业场地、尾矿库、选矿场、料场典型地段进行监测。1.2.监测项目划分监测内容从大的方面主要包括水土流失状况、水土流失危害和水土保持措施效果等方面,但为了方便以后实际的监测工作,应结合工程建设特点和水土保持分区,将水土保持监测内容分解细化到各监测对象中,使水土保持监测工作更具针对性。因此,将本项目工程水土保持监测项目划分为水土流失防治责任范围动态监测、扰动地表面积动态监测、施工期水土流失量动态监测以及水土流失防治效果动态监测,并由此测定、验证方案中确定的水土流失防治目标六项量化指标(扰动土地整治率、水土流失治理度、土壤流失控制比、拦渣率、植被恢复系数、林草覆盖度)。1.3.监测重点区域根据工程特点、施工布置,共布设4个水土保持监测区:采矿工业场地、尾矿库、选矿场和料场区。共设置7个监测点,采矿工业场地1个;尾矿库2个;选矿场1个;料场区1个;运输道路区1个;施工生产生活区1个。1.4.监测点典型设计1.4.1.监测点设置81
马圈子铁矿水土保持方案为体现水土保持监测的全面性、典型性和代表性,本工程拟在采矿工业场地、尾矿库和选矿场等区各设置一处地面观测点。在地面观测的同时进行典型调查时,还将根据实际情况在不同的监测区域设置部分临时观测点,全面了解和掌握区域内水土流失情况。1.1.1.观测项目与方法(1)插桩法地面观测点每次观测时记录钢钎(或竹、木条)顶部露出坡面距离,同时对插钎小区内的侵蚀沟进行记录,记录每条侵蚀沟的沟长以及上、中、下各部位的沟顶宽、底宽、沟深等。依据每次观测桩顶部露出地面的距离以及侵蚀沟的体积,计算土壤侵蚀厚度和总的土壤侵蚀量。W=ρ[ZS/cosα×10-3+]式中:W——土壤侵蚀量,t;ρ——小区土样的密度,t/m3;Z——土壤侵蚀厚度,mm;S——监测小区水平投影面积,m2;α——小区坡面坡度;si1、si2、si3——第i条侵蚀沟上、中、下部位的断面面积,m2;L——第i条侵蚀沟长度,m。(2)排水及沉沙池地面观测点随时注意天气预报,汛期前在沉沙池未蓄满时测一次总的泥沙含量,汛期在每次降雨后取样测悬移质,然后清理水沟内和沉沙池里的土石物质,晾干称重,汛期末计算总的流失量。(3)水土流失样地临时观测点量测侵蚀沟与泥沙淤积情况,估算流失量。(4)水样采集点临时观测点降雨后取样,测其含沙量的变化,定性描述施工活动对水土流失的影响。(5)植物样地临时观测点观测植被生长情况及水土保持效果。对林草的生长状况主要调查苗木胸径、地径及林草结构、覆盖情况等,时间主要在每年的秋季进行。81
马圈子铁矿水土保持方案1.1.1.监测设施1、监测仪器设备为准确获取各项地面观测及调查数据,水土保持监测必须采用现代技术与传统手段相结合的方法,借助一定的先进仪器设备,使监测方法更科学,监测结论更合理。如利用全球定位系统(GPS)、全站仪对渣场形态变化进行动态监测,用地理信息系统(GIS)建立动态监测数据库,用水样、土样分析仪器分析典型区域含沙量以及土壤养分等。监测仪器设备由有监测资质的单位提供,主要监测仪器设备见表5-2。表5-2水土保持监测仪器设备一览表序号设备名称单位数量备注1笔记本电脑台1由监测单位提供2手持式GPS套4由监测单位提供3数码相机台1由监测单位提供4数码摄像机台1由监测单位提供5量卷尺个10由监测单位提供6烘箱台1由监测单位提供7机械天平台1由监测单位提供8泥沙取样器个18由监测单位提供9量筒(1000mg)个30由监测单位提供10量杯(1000mg)个30由监测单位提供11取样瓶(1000mg,紧口瓶)个100由监测单位提供1、地面监测设施地面监测设施主要包括排水沟道布设的沉沙观测池、地面观测测针等等,这些设施结合工程建设进行,由实施监测方负责。建设尽量利用本工程主体设计已有的排水沟和沉沙池,测针由直径10mm的钢筋裁减成50cm81
马圈子铁矿水土保持方案制成,表面刻有标记,采用平行布置。详见表5-3。表5-3地面监测设施工程量表监测点位排水沟沉沙池测针备注开挖衬砌摸面数量开挖衬砌摸面m3m3m2个m3m3m2根采矿工业场地282468119113215布设1个测区尾矿库8462113242257035布设1个测区选矿场 118122615布设1个测区施工生产生活区 111101812布设1个测区合计1128618159058146771.1.监测频次根据本项目工程特点,将水土保持监测时段分为建设期和植被恢复期两个阶段。在工程施工前应对项目区进行一次全面调查,摸清项目建设前区域内水土流失状况。建设期要进行定期监测,施工前、中、后各调查监测时1次,雨季每月增加1次,≥100mm/日暴雨再增加监测频次;植被恢复期,汛前、汛后各1次,雨季每月增加1次,≥100mm/日暴雨再增加监测频次,同时在植被恢复期对水土保持措施实施效果进行监测和调查,建有监测设施的则一般在每次降雨后进行监测,详见表5-4。1.2.监测计划根据工程进度和监测工作的要求,监测时间应保证主要水蚀季节。在实际监测中将监测起始时间为2006年5月。监测工作应于2006年11月底完成,并于2006年11月底提交监测成果。因此,所有地段的监测应保证在2006年11月底结束。根据主体工程各标段的进度及时开展,重点保证2006年的春秋季。具体计划见表5-4。81
马圈子铁矿水土保持方案表5-4监测计划表监测区监测时段监测内容监测频率采矿工业场地基建期植被类型及生长情况、植被覆盖率、损坏水土保持设施数量和质量、废石流失量。从2006年3月监测,每季度监测一次,到基建期施工结束。持续1小时大暴雨降雨量达到30mm之后增加一次。尾矿库运行期地表沉降的范围、沉降量以及引起的水土流失情况。每年监测一次,到方案服务期末。选矿场施工期植被类型及生长情况、植被覆盖率、损坏水土保持设施数量和质量、水土流失量。从2006年3月监测,每季度监测一次,到施工结束。持续1小时大暴雨降雨量达到30mm之后增加一次。料场区施工期植被类型及生长情况、植被覆盖率、损坏水土保持设施数量和质量、水土流失量。从2006年3月监测,每季度监测一次,到施工结束。持续1小时大暴雨降雨量达到30mm之后增加一次。运输道路施工期植被类型及生长情况、植被覆盖率、损坏水土保持设施数量和质量、水土流失量。从2006年3月进行调查监测,每季度监测一次,到施工结束。施工生产生活区施工期植被类型及生长情况、植被覆盖率、损坏水土保持设施数量和质量、水土流失量。从2006年3月进行调查监测,每季度监测一次,到施工结束。1.1.监测机构监测任务必须由具有相应监测资质的单位承担完成,监测人员必须是经过水利部水土保持监测中心上岗培训的合格人员。1.2.监测制度监测机构按方案设计的监测重点、内容、方法和时段等,制定具体的重点监测实施方案。对每次监测结果进行统计分析,作出简要评价,及时报送业主。监测全部结束后,对监测结果作出综合分析与评价,并编制监测报告,报送业主。81
马圈子铁矿水土保持方案1.水土保持投资估算及效益分析1.1.6.1水土保持投资估算1.1.1.6.1.1编制原则(1)本工程水土保持方案作为公路主体工程建设的一个重要内容,费用估算的编制依据、价格水平年、主要工程单价计取与主体工程一致,不足部分用相关水利行业标准;(2)主要材料价格及建筑工程单价与主体工程一致。(3)植物措施单价依据2006年当地市场价格水平确定。(4)工程投资按2006年的价格水平年,国内施工队伍施工编制。1.1.2.6.1.2编制依据(1)水利部水总[2003]67号文颁发的《水土保持工程概(估)算编制规定》;(2)国家计委、建设部计价格[2002]10号文关于《工程勘察设计费管理规定》(2002年修订本);(3)《水利工程施工机械台时费定额》(中华人民共和国水利部,2002)。1.1.3.6.1.3编制方法(1)基础单价(a)人工预算单价人工工资按京建造560号文规定的人工单价为22.47元/工日,折合2.8元/工时,跟主体工程人工单价保持一致。(b)材料预算价格工程措施材料预算价格参考主体工程,植物材料预算价格按2005年市场价进行计算。(2)取费(a)其它直接费计算基础为直接费,工程措施费率为2.5%,植物措施费率为1.5%。(b)现场经费计算基础为直接费,土石方工程费率为5%,植物措施费率为4%。(c)间接费81
马圈子铁矿水土保持方案计算基础为直接工程费,土石方工程费率为5%,植物措施为3%。(d)企业利润计算基础为直接工程费+间接费,工程措施企业利润率按7%计算;植物措施企业利润率按5%计算。(e)税金税率取3.22%。各项费率见表6-1表6-1各项费率表费用名称计算基础费用标准(%)其他直接费工程措施直接费2.5植物措施直接费1.5现场经费土石方工程直接费5植物措施直接费4间接费土石方工程直接工程费5植物措施直接工程费3计划利润工程措施直接工程费+间接费7植物措施直接工程费+间接费5税金直接工程费+间接费+计划利润3.22(3)独立费用建设管理费按一至三部分之和的2%计算;工程建设监理费按按一至三部分之和的1.5%计算;勘测设计费执行国家计委、建设部计价格[2002]10号文;水土保持监测费按人工费用8万/人和监测设备购置费用之和计算,其中监测设备购置费用的固定资产按20%计算折旧费;工程质量监督费按一至三部分之和的0.25%计算;基本预备费按一至四部分投资合计的6%计算,不计价差预备费。(4)水土保持设施补偿费根据《北京市水土保持设施补偿费、水土流失防治费的收费标准和使用管理办法》规定,对损坏水土保持设施的,按生产建设用地面积每平方米一次性收费2元。但根据北京市水务局的有关规定,暂不征收,故未计入水土保持总投资。81
马圈子铁矿水土保持方案1.1.1.投资估算本项目建设期水土保持总投资为440.23万元,其中主体工程已列投资13.24万元,方案新增投资58.33万元(含水土保持监理费15万元,水土保持监测费15万元,其他费用30.42万元)。总投资中,水土保持工程总投资440.23万元,其中:工程措施投资93.39万元,占工程总投资的21.21%;植物措施总投资168.68万元,占工程总投资的38.32%;独立费用投资66.26万元,占工程总投资的15.05%;预备费21.50万元,占工程总投资的4.88%。具体内容见下表:(1)水土保持总投资估算见表6-2,(2)工程措施估算表:见表6-3;(3)植物措施估算表:见表6-4;(4)独立费用估算表:见表6-5;(5)工程主要单价汇总表:见表6-6;(6)主要材料预算价格汇总表:见表6-7;(7)机械台时费汇总表:见表6-8。81
马圈子铁矿水土保持方案表6-2水土保持总投资估算表序号工程或费用名称建安工程费植物措施独立费用合计列入主体工程投资方案新增投资栽种费种苗费1第一部分工程措施93.39 93.3899.5283.871.1采矿厂防治区27.06 27.061 27.061.2尾矿场防治区54.69 54.68531.3853.311.3选矿场防治区1.05 1.05062 1.051.4料场防治区0.52 0.52151 0.521.5道路防治区8.54 8.542377.590.951.6施工生活区1.53 1.528190.550.982第二部分植物措施 96.43102.25 198.683.72194.962.1采矿厂防治区 27.9415.25 43.18261.1742.012.2尾矿场防治区 27.1214.09 41.2012.0339.182.3选矿场防治区 2.992.45 5.43972 5.442.4料场防治区 1.583.22 4.79427 4.792.5道路防治区 4.284.89 9.170550.398.782.6施工生活区 32.5362.37 94.890.1394.763第三部分临时工程 3.1临时防护工程 3.2其它临时工程 4第四部分独立费用 66.2666.2596 66.264.1建设管理费 5.845.8414 5.844.2工程建设监理费 15.0015 15.004.3勘测设计费 6.506.5 6.504.4水土保持监测费 15.0015 15.004.5工程质量监督费 0.420.41825 0.424.6水土保持设施竣工验收技术评估报告编制 20.0020 20.004.7水土保持技术文件技术咨询服务费 3.503.5 3.50 第一至四部分合计93.3996.43102.2566.26358.313.24345.095基本预备费 21.506静态总投资 379.837水土保持设施补偿费 60.408工程总投资93.3996.43102.2566.26358.3313.23724440.2381
马圈子铁矿水土保持方案表6-3工程措施估算表序号工程名称及费用单位数量单价合价(元)列入主体工程投资(元)方案新增投资(元)第一部分工程措施933876.2695153.47838722.79一采矿厂防治区270597.840.00270597.841排水沟m25011125.3511125.35-1浆砌石m345237.2910678.0510678.05-2土方开挖m31051.66174.30174.30-3土方回填m32113.00273.00273.002蓄水池m314300.9014300.90-1浆砌石m360237.291423714237.00-2土方开挖m3151.6624.9024.90-3土方回填m3313.0039.0039.003挡渣墙m354151707.82151707.82-1浆砌石m3637237.29151154151154.00-2土方开挖m31771.66293.82293.82-3土方回填m32013.00260.00260.004砌石反滤体m33797.533608.613608.615砾石垫层m33294.533024.963024.966场地平整hm213.00971269.841652016520.007拦挡土埂m3158627598.027598.00-1运土m320003.496980.006980.00-2夯实土方m3158613.0020618.020618.008成品堆放拦挡m8042712.2042712.20-1砌石挡墙m3180237.2942712.242712.209喷浆护坡m250020.2010100.010100.00二尾矿场防治区546852.1413763.00533089.141挡渣墙m84698.9084698.90-1浆砌石m3352237.2983526.183526.10-2土方开挖m3801.66132.80132.80-3土方回填m38013.001040.001040.002砌石反滤体m324597.5323894.923894.903砾石垫层m37894.537373.347373.344场地平整hm244.559363.00417122417122.005浆砌石护坡m358237.291376313763.000.00三选矿场防治区10506.2710506.271排水沟m504420.324420.32-1浆砌石m318237.294271.224271.22-2土方开挖m3351.6658.1058.1081
马圈子铁矿水土保持方案-3土方回填m3713.0091.0091.002场地平整hm20.6593636085.956085.95四料场防治区5215.070.005215.071排水沟m2776.012776.01-1浆砌石m311.25237.292669.512669.51-2土方开挖m3251.6641.5041.50-3土方回填m3513.0065.0065.002场地平整hm20.260593632439.062439.06五道路防治区85423.1575932.89490.351排水沟m5080348.4080348.40-1浆砌石m3338237.2980204.075932.84271.20-2土方开挖m3401.6666.4066.40-3土方回填m3613.0078.0078.002场地平整hm20.54293635074.755074.75六施工生活区15281.795457.679824.121排水沟m156703.046703.04-1浆砌石m328237.296644.125457.671186.45-2土方开挖m3121.6619.9219.92-3土方回填m3313.0039.0039.002蓄水池m37174.307174.30-1浆砌石m330237.297118.707118.70-2土方开挖m3101.6616.6016.60-3土方回填m3313.0039.0039.003场地平整hm20.1593631404.451404.4581
马圈子铁矿水土保持方案表6-4植物措施估算表序号 工程名称及费用 单位数量单价(元)合价(元)列入主体工程投资(元)方案新增投资(元) 第二部分植物措施 1986815.66237218.461949597.21一 采矿场防治区 431832.912411745.76420087.151速生杨苗木费株19680478720 78720.00栽植费株196801.028320236.944 20236.94整地费穴状整地φ100个46804.610321576.204 21576.20穴状整地φ60个150001.24718705 18705.002杨树苗木费株1440811520 11520.00栽植费株14403.54135099.472 5099.47整地费穴状整地φ100个5004.61032305.15 2305.15穴状整地φ60个9401.2471172.18 1172.183山杏苗木费株240037200 7200.00栽植费株24004.00629614.88 9614.88整地费穴状整地φ60个24001.2472992.8 2992.804五叶地锦苗木费株341000.517050 17050.00栽植费株341003.3477114156.57 114156.57整地费穴状整地φ60个341001.24742522.7 42522.705喷薄绿化种子费kg117202340 喷播费m2350207000 整地费m2350207000 6撒播苇状羊茅、无芒雀麦、二月蓝种子费kg10582526450 26450.00播种费(m2)1566500.0243093808.00485 3808.00整地费(m2)1566500.12698419892.0436 19892.0481
马圈子铁矿水土保持方案7撒播紫穗槐种子费kg25205001.00499.0播种费(m2)15180.02382136.1602780.4335.73整地费(m2)15180.126984192.7617122.285712190.488栽植侧柏苗木费株58015870087000.00栽植费株5800.6346368.068368.0680.00整地费穴状整地φ100个5804.61032673.9742673.9740.00二尾矿防治区 412009.716620257.92391751.801速生杨苗木费株2920411680 11680.00栽植费株29201.02833002.636 3002.64整地费穴状整地φ100个10004.61034610.3 4610.30穴状整地φ60个19201.2472394.24 2394.242杨树苗木费株88087040 7040.00栽植费株8803.54133116.344 3116.34整地费穴状整地φ100个2104.6103968.163 968.16穴状整地φ60个6701.247835.49 835.493山杏苗木费株22912368736 68736.00栽植费株229124.006291790.0544 91790.05整地费穴状整地φ60个229121.24728571.264 28571.264五叶地锦苗木费株250000.512500 12500.00栽植费株250003.347783692.5 83692.50整地费穴状整地φ60个250001.24731175 31175.005撒播苇状羊茅、无芒雀麦、二月蓝种子费kg8002520000 20000.00播种费(m2)1174750.0243092855.699775 2855.70整地费(m2)1174750.12698414917.4454 14917.4581
马圈子铁矿水土保持方案 撒播紫穗槐种子费kg145202900 2900.00播种费(m2)64100.023821152.69261 152.69整地费(m2)64100.126984813.96744 813.976栽植侧柏苗木费株12001518000180000.00栽植费株12000.6346761.52761.520.00整地费穴状整地φ60个12001.2471496.41496.40.00三选矿场 54397.19621 54397.201杨树苗木费株40083200 3200.00栽植费株4003.54131416.52 1416.52整地费穴状整地φ60个4001.247498.8 498.802撒播苇状羊茅、无芒雀麦、二月蓝种子费kg8502521250 21250.00播种费(m2)1256340.0243093054.036906 3054.04整地费(m2)1256340.12698415953.50786 15953.513撒播紫穗槐种子费kg 200 0.00播种费(m2)1.320.0238210.03144372 0.03整地费(m2)11000.126984139.6824 139.684撒播紫穗槐、苜蓿种子费kg 250 0.00播种费(m2)444000.073123246.528 3246.53整地费(m2)444000.1269845638.0896 5638.09四料场 47942.68657 47942.691撒播苇状羊茅、无芒雀麦、二月蓝种子费kg187254675 4675.00播种费(m2)248620.024309604.370358 604.37整地费(m2)248620.1269843157.076208 3157.0881
马圈子铁矿水土保持方案2撒播紫穗槐、苜蓿种子费kg11002527500 27500.00播种费(m2)600000.073124387.2 4387.20整地费(m2)600000.1269847619.04 7619.04五道路防治区 91705.513063882.76887822.751速生杨苗木费 6240424960 24960.00栽植费株62401.02836416.592 6416.59整地费穴状整地φ100个26404.610312171.192 12171.19穴状整地φ60个36001.2474489.2 4489.202杨树苗木费株2560820480 20480.00栽植费株25603.54139065.728 9065.73整地费穴状整地φ100个12504.61035762.875 5762.88穴状整地φ60个13101.2471633.57 1633.573栽植侧柏苗木费株23015345034500.00栽植费株2300.6346145.958145.9580.00整地费穴状整地φ60个2301.247286.81286.810.004撒播苇状羊茅、无芒雀麦、二月蓝种子费kg 250 0.00播种费(m2)185600.024309451.17504 451.18整地费(m2)185600.1269842356.82304 2356.825撒播早熟禾种子费 200 0.00播种费(m2)2360.0238215.621756 5.62整地费(m2)2360.12698429.968224 29.97六施工生产生活区 948927.63731332.015947595.621国槐苗木费株1615240 240.00栽植费株164.006264.0992 64.1081
马圈子铁矿水土保持方案整地费穴状整地φ100个164.610373.7648 73.762侧柏苗木费株1001515001200300.00栽植费株1000.634663.4650.76812.69整地费穴状整地φ60个1001.247124.781.24743.453红瑞木苗木费株4815720 720.00栽植费株480.634630.4608 30.46整地费穴状整地φ60个481.24759.856 59.864榆叶梅苗木费株300.13 3.00栽植费株300.23887.164 7.16整地费穴状整地φ60个301.24737.41 37.415小叶黄杨苗木费株175142450 2450.00栽植费株1750.6075106.3125 106.31整地费穴状整地φ60个1751.247218.225 218.236月季苗木费株75503750 3750.00栽植费株751.564117.3 117.30整地费穴状整地φ60个751.24793.525 93.537五叶地锦苗木费株300000.515000 15000.00栽植费株300003.3477100431 100431.00整地费穴状整地φ60个300001.24737410 37410.008生态植被毯种苗费(m2)4000015600000 600000.00栽植费(m2)400004.5337181348 181348.00整地费(m2)400000.1269845079.36 5079.3681
马圈子铁矿水土保持方案表6-5 建设期独立费用估算表序号工程名称及费用单位数量单价(元)合价(万元)列入主体工程投资(万元)方案新增投资(万元)第四部分独立费用66.260.2666.00一建设管理费%25.840.265.58二工程建设监理费万元15.0015.00三勘测设计费%6.506.50四水土保持监测费15.0015.001人工费万元10.0010.002监测设备及安装费2.872.87-1GPS台245000.900.90-2风速仪台130000.300.30-3自记雨量计个221000.420.42-4雨量筒个45000.200.20-5笔记本电脑台1100001.001.00-6卷尺个3300.010.01-7测钎根18020.040.043安装费%100.290.29五工程质量监督费%0.150.420.42六水土保持设施竣工验收技术评估报告编制20.00七水土保持技术文件技术咨询服务费3.5081
马圈子铁矿水土保持方案表6-6工程单价汇总表(单位:元)序号工程名称单位单价其中 直接费间接费企业利润税金扩大(10%)基本直接费其它直接费现场经费小计人工费材料费机械使用费小计1人工挖截水沟100m3469.08329.289.88 339.1613.9719.06372.1913.9227.0313.3042.642人工挖土100m3165.761127.84 119.844.946.74131.524.929.554.7015.073人工夯实土100m31300.37912.827.3840940.18438.7452.841031.7638.5974.9236.88118.224机械压实土100m3500.177035.84255.8361.6414.9020.32396.8614.8428.8214.1845.475铲运机铲运土100m3349.2222.42.91227.19252.510.4014.19277.0910.3620.129.9031.756推土机推土100m3568.0111.7640.7358.21410.6716.9223.08450.6716.8632.7316.1151.647推土机平整场地、清理表层土100m293.631.969.8455.967.72.793.8074.292.785.392.668.518干砌片石100m317292.121637.1610792.7872.54912502.488515.10702.6413720.23513.14996.34490.401572.019浆砌片石100m323729.172418.9214470.14267.5317156.59706.85964.2018827.64704.151367.23672.952157.2010预制C19钢筋混凝土构件100m348959.033019.227779.744599.2635398.21458.411989.3838845.991452.842820.921388.464450.8281
马圈子铁矿水土保持方案11拌和机拌制混凝土100m31931.81803.6103.46489.661396.7257.5478.501532.7657.33111.3154.79175.6212胶轮车运混凝土100m3439.22225.6833.8558.03317.5613.0817.85348.4913.0325.3112.4639.9313穴状整地φ100×80cm100个461.0332232.20354.27.0814.17375.4511.2619.3413.0741.9114穴状整地φ60×60cm100个124.7087.088.71 95.791.923.83101.543.055.233.5411.3415穴状整地φ40×40cm100个36.8925.762.58 28.340.571.1330.040.901.551.053.3516全面整地1hm21269.84918.457.18 975.5819.5139.021034.1131.0253.2636.01115.4417速生杨100株102.832851 791.583.1683.742.514.312.929.3518杨树100株354.13212.859.28 272.085.4410.88288.408.6514.8510.0432.1919山杏100株400.62212.894.98 307.786.1612.31326.259.7916.8011.3636.4220榆叶梅栽植100株23.8816.81.55 18.350.370.7319.450.581.000.682.1721国槐100株400.62212.894.98 307.786.1612.31326.259.7916.8011.3636.4281
马圈子铁矿水土保持方案22小叶黄杨100株60.7516.829.88 46.680.931.8749.481.482.551.725.5223月季100株156.4016.8103.35 120.152.404.81127.363.826.564.4414.2224生态植被毯100株453.37235.2113.1 348.36.9713.93369.2011.0819.0112.8641.2225五叶地锦100株334.77235.222 257.25.1410.29272.638.1814.049.4930.4326侧柏100株63.4616.831.95 48.750.981.9551.681.552.661.805.7727苇状羊茅、无芒雀麦、二月蓝hm2243.0916818.75 186.753.747.47197.965.9410.206.8922.1028紫穗槐hm2238.2116815 1833.667.32193.985.829.996.7621.6629紫穗槐、苜蓿hm2731.20168393.75 561.7511.2422.47595.4617.8630.6720.7466.4730早熟禾hm2238.2116815 1833.667.32193.985.829.996.7621.6631红瑞木100株63.4616.831.95 48.750.981.9551.681.552.661.805.7732反滤体铺设100m39753.361421.286071.89 7493.17149.86299.737942.76238.28409.05276.60886.6781
马圈子铁矿水土保持方案33垫层铺设100m39453.141421.285841.23 7262.51145.25290.507698.26230.95396.46268.09859.3834栽植五叶地锦100m2368.94235.2048.25 283.455.6711.34300.469.0115.4710.4633.5435铺土工布100m21806.6844.801255.11 1299.9152.0077.991429.9057.20104.1051.24164.2436编织袋装土压盖100m315269.143253.607732.62 10986.22439.45659.1712084.84483.39879.78433.031388.1037编织袋拆除100m3653.79470.40 470.4018.8228.22517.4420.7037.6718.5459.4438鱼鳞坑整地100个389.16280.00280.0011.2016.80308.0012.3222.4211.0435.3839喷浆100m22020.22336.00922.85194.711453.5658.1487.211598.9163.96116.4057.29183.6640路基土质边坡喷播100m22019.5917.361453.7680.471551.5931.0362.061644.6849.3484.7057.27183.6081
马圈子铁矿水土保持方案6-7(1)主要材料价格预算表序号名称及规格单位预算价格(元)其中原价运杂费采购及保管费1水m34.40 2电度0.59 3风m30.12 4柴油kg6.105.30.530.2655汽油kg5.985.20.520.266草袋个2.302.000.20.17原木m31219.001060.00106538铁件kg4.954.300.430.2159铁钉kg5.985.200.520.2610板纺材m31380.001200.001206011钢模板kg19.5517.001.70.8512铁丝kg7.366.400.640.3213电焊条kg8.057.000.70.3514铁丝网m251.7545.004.52.2515连翘丛9.208.000.80.416绿篱m4.033.500.350.17517水泥t414.00360.00361818钢筋t4025.003500.0035017519鹅卵石m3920.00800.00804020块石m392.1280.108.014.00521片石m365.5557.005.72.8522土m36.906.000.60.323中(粗)砂m368.5459.605.962.9824碎石m356.7049.304.932.46525密封胶kg36.8032.003.21.626垃圾桶个920.00800.00804027砖千块184.00160.0016828透水砖m3575.00500.00502529农家土杂肥m350.60444.42.230土工布m211.501010.531粘土m35.7550.50.2532砂砾石m363.25555.52.7533编织袋个0.060.050.0050.002534防水粉t280 35混合草子kg20 36纸浆纤维(绿化用)kg3.5 37保水剂(绿化用)kg25 38复合肥料t1700 39无纺布18kgkg10 40粘合剂(绿化用)m21.74 81
马圈子铁矿水土保持方案表6-7(2)种子苗木预算价格表序号草树种名称单位苗木种类苗龄苗木规格价格(元/株、kg)(年)1速生杨(株)插条苗 三根二干 42杨树(株)实生31.5-1.8m83山杏(株)实生3优良34国槐(株)实生3优良155侧柏(株)实生3优良156红瑞木(株)实生35枝以上/丛157榆叶梅(株)实生35枝以上/丛0.18小叶黄杨(m)实生5优良149月季(株)实生2优良5010五叶地锦(株)实生2优良0.511生态植被毯(m2) 1512撒播植物苇状羊茅、无芒雀麦、二月蓝kg 25紫穗槐kg 20紫穗槐、苜蓿kg 25早熟禾kg 2081
马圈子铁矿水土保持方案表6-8 施工机械台班(台时)费汇总表机械名称规格定额编号一类费用二类费用合计人工柴油汽油风电小计推土机59kw103024.316.7251.2457.9682.27推土机74kw103142.76.7264.6671.38114.08拖拉机59kw104512.916.7248.1954.9167.82拖拉机74kw104621.576.7260.3967.1188.68蛙式打夯机2.8kw10771.185.61.4757.0758.255刨毛机107519.627.2845.1452.4272.04砼搅拌机0.4m320029.73.645.0748.71418.414胶轮架子车30200.900.9铲运机6-8m3105316.69016.69塔式起重机10t400461.367.5626.7934.3595.71振捣器1.1KW20301.540.470.472.01载重汽车5T300418.633.6443.063.6422.27喷浆机75L20299.923.6413.4161.184.8214.74风(砂)水枪陕西20型11122.152.82.84.95手持式风镐6m3/min10802.168.9402.16液压喷播植草机JDZ4V11255.286.7234.6846.7212洒水车4.8m3.3925.973.6447.843.6429.61单级离心清水本泵12.5m3/h20m0.52.80.8143.614.1181
马圈子铁矿水土保持方案1.1.水土保持效益分析红雁路水土保持工程实施后,将有效控制因该工程建设造成的新的水土流失,恢复和重建因工程建设而破坏的植被和水土保持设施,造就良好的生态环境,保证河道安全运行。因此,水土保持方案着重分析方案实施后在控制人为水土流失方面所产生的保水、保土、改善生态环境、保障公路顺利安全运行的作用和效益。本方案效益分析的主要内容包括道路两侧边坡、临时工程、施工便道等在实施水土保持治理措施后所产生的效益。效益分析按《水土保持综合治理——效益分析方法》(GB/T15774-1995)进行。1.1.1.基础效益本方案水土流失防治责任范围面积31.04hm2,造成水土流失面积的治理度为92%;工程开挖裸露面经水土保持措施综合治理后水土流失强度明显降低。同时,工程施工期在采取水土保持措施治理后土壤侵蚀量减少,达到本方案防治目标,产生较为明显的治理效果。1.1.2.生态效益①增加林草覆盖率项目区水土保持工程实施后,建设林草面积5.45hm2,破坏的植被得到恢复、改善。②改善贴地层小气候防护林林带可以调节贴地层气温、湿度,影响地面蒸发,改善生态环境和小气候,减少风沙及空中飘尘。③改良土壤、美化环境81
马圈子铁矿水土保持方案本方案规划设计的生物措施实施一段时期后,通过增加植被,改善土壤性状,可以增加防治责任范围内的土壤入渗,减少地表径流,减轻土壤侵蚀,防止新增的水土流失。扰动土地的治理率达到90%以上,拦渣率达98%以上,水土流失治理度达90%,植被恢复指数达90%以上,水土流失控制率达95%,林草覆被率达80%以上。使原有的水土流失状况得到基本治理,新增的水土流失情况得到有效控制,保障马圈子铁矿安全,改善铁矿周围的生态环境,减轻采矿生产造成的水土流失对周边的城填、农田以及其它建筑可能带来的影响。各项林草措施的实施,大大增加土壤有机质和氮、磷含量,改善土壤结构,对土地生产力的提高将起到促进作用。同时,植物措施、工程措施的实施也将使公路沿线生态景观发生变化,大量人工植被—乔、灌、草的合理配置,将为项目区生态环境的良性转变和美化起到决定性作用。1.1.1.社会效益①提高土地生产力水土保持方案实施后,建设适生的乔灌草人工植被。一方面防治了水土流失和土地沙化,另一方面将显著提高土地的生产力,并增加了环境容量。②改善土地利用结构水土保持各项措施实施后,沿线建设人工林地,增加林草面积,对改善公路建设影响范围及周边地区的土地利用结构起到良好的促进作用,从而促进当地林牧业协调发展。1.1.2.经济效益由于水土保持的特殊性,导致各类水土保持措施具有投入大、投资回收期长的特点。如果单从投入产出的角度进行分析,就不能完全体现其效益价值。一般情况下,水土保持措施通过发挥生态效益和社会效益,减少维护费用等,间接地发挥其巨大的经济效益。在水土保持措施实施2~3年后,方案中的生物措施将逐渐发挥其生态和经济效益。81
马圈子铁矿水土保持方案1.方案实施保障措施1.1.后续设计本工程水土保持方案经水行政主管部门批复后,在主体工程后续设计时,建设单位应委托工程设计单位按照设计程序将本方案的水土流失防治措施工程纳入到主体工程的设计中,以便使水土保持措施设计能顺利实施,并按有关规定实施验收。1.2.招投标水土保持方案实施过程中应采取”三制”质量保证措施,即实行项目管理制、工程招投标制和工程监理制,以保证水土保持方案的顺利实施,并达到预期的设计目标。建设单位在主体工程招标文件中,按水土保持工程技术要求,把水土保持工程各项内容纳入到招标文件的正式条款中,中标后承包商与业主需签定水土保持责任合同,以合同条款形式明确承包商应承担的防治水土流失的责任范围、义务和惩罚措施。工程建设中外购石料,在购买合同中应明确料场的水土流失防治责任。在主体工程施工中,必须按照水土保持方案要求实施水土保持措施,保证水土保持工程效益的充分发挥。中标单位在实施方案时,对设计内容如有变更,应按有关规定实施报批程序。1.3.施工管理业主应专门成立水土保持方案实施管理机构,配置专职人员负责水土保持工作的组织、管理和落实,并与地方水土保持部门取得联系,自觉接受地方水行政主管部门的监督检查。协调水土保持方案与主体工程的关系,统一领导,规范施工。制定方案实施的目标责任制,制定方案的实施、检查、验收方法和要求,成立方案实施的自查小组,严格按照设计要求与标准组织施工。水保方案完成后,建设单位应按程序对后期水土保持工作进行管理,具体措施如表7-1所示。81
马圈子铁矿水土保持方案表7-1方案实施中的管理措施序号阶段管理措施1前期阶段根据水土保持方案报告书中提出的各项水土保持措施,分别针对设计单位、监理单位和施工单位提出相应的水土保持工程验收标准及细则,并列入与各单位签署的合同条文中;以合同条款形式明确承包商应承担的水土流失防治责任、义务和惩罚措施。工程建设中外购土石料,在购买合同中应明确料场水土流失防治责任。2建设期①施工单位应根据业主提出的水土保持工程验收标准和细则,将水土保持工作内容纳入施工组织总体设计中。②监理单位应依据业主提出的水土保持工程验收标准和细则及施工单位编制的施工组织总设计,在施工的各个阶段随时进行质量监督,提交监理日志、监理月志,及时向业主汇报施工中出现的问题。③工程完工后,监理公司应提交水土保持监理报告,业主及时委托具有水土保持生态建设咨询评估资质的单位进行技术评估,再向地方水行政主管部门申请竣工验收。根据水土保持”三同时”制度的要求,在主体工程竣工验收时,应同时验收水土保持设施,水土保持设施验收合格后,主体工程方可正式投入使用。3运行期水土保持工程通过竣工验收,公路植被恢复期间,业主必须对永久征地范围内的水土保持工程进行维护和管理;将临时征地范围内的水土保持设施交由当地土地所有部门管理。①在维护管理中,贯彻执行水土保持法律法规和有关标准。②公路植被恢复期间,业主应制定水土保持管理规章制度,并监督执行情况。③必要时应对管理人员实施水土保持专业技术培训,提高人员素质和管理水平。④定期向水行政主管部门汇报水土保持工程维护管理的工作总结。1.1.监督管理当地水行政主管部门依法对水土保持方案的实施进行监督管理。应定期对水土保持方案的实施进度、质量、资金落实等情况进行实地监督、检查。在监督方法上可采取建设单位定期汇报和实地检测相结合,必要时采取行政、经济、司法等多种手段促使水土保持方案的完全落实。在方案的实施过程中,应主动与当地水行政主管部门取得联系,在生产建设过程中自觉接受地方水行政主管部门的指导、检查和监督。建设单位对水行政主管部门在监督检查中发现的问题应及时处理。工程措施施工时,应对施工质量实施检查,对不符合设计要求或质量要求的工程,责令其重建,直到满足要求为止。抓好幼林抚育和管护,确保各种植物措施的成活率,发挥植物措施的水土保持效益。81
马圈子铁矿水土保持方案1.1.水土保持监理水土保持监理应列入主体工程监理任务中,与水土保持监理公司签订合同,监理合同中应明确水土保持工程监理任务。工程竣工后,监理单位应提供水土保持工程监理报告。在水土保持工程施工中,必须实施监理制度,形成项目法人、承包商、监理工程师三方相互制约,以监理工程师为核心的合同管理模式,以期达到降低造价,保证进度,提高水土保持工程质量的目的。本方案工程总投资大于100万元,由建设单位委托有资质的监理单位进行监理。监理单位应派出具有水土保持工程监理资格证书和上岗证书的水保监理工程人员,采取跟踪、旁站等监理方法,对水土保持工程的质量、进度及投资进行控制,对水土保持工程实行信息管理和合同管理,确保工程如期完成。水土保持监理的主要内容为水土保持合同管理,按照合同控制工程建设的投资、工期和质量,并协调有关各方的关系,对水土保持方案实施阶段的招标工作、勘测设计、施工等进行全程监理。建设期的水土保持监理措施主要为协助项目法人编写开工报告;检查承包商选择的分包单位;组织设计交底和图纸会审;审查承包商提出的施工技术措施、施工进度计划和资金、物资、设备计划等;督促承包商执行工程承包合同,按照国家和行业技术标准和批准的设计文件施工;监督工程进度和质量,检查安全防护措施;核实完成的工程量;签发工程付款凭证,整理合同文件和技术档案资料;处理违约事件;协助项目法人进行工程各阶段验收,提出竣工验收报告。81
7方案实施保障措施1.1.水土保持监测加强技术监督,对工程建设活动造成的水土流失量、采取的水土保持措施等要进行长期监测,分析工程建设过程中水土流失各因子的发生、产生的流失量及水土保持措施的防治效果,及时补充、完善水土保持措施,并制定相应的治理方案。建设单位应委托有相应资质的水土保持监测单位按方案规定的监测内容、方法和时段对工程建设实施水土保持监测。监测单位应编制《水土保持监测实施细则》,监测成果应及时向建设单位和水行政主管部门报告。监测单位在监测结束后应编制监测报告。1.2.水土保持竣工验收按照《开发建设项目水土保持设施验收规定》的要求,在主体工程竣工验收时,应同时验收水土保持设施,水土保持设施验收合格后,主体工程方可正式投入使用,验收不合格,主体工程不得投入运行。验收前,首先由建设单位自行或另外委托其它单位编报《水土保持设施竣工验收技术报告》、《水土保持方案实施工作总结报告》及相关的一系列附件(含水土保持监理报告、水土保持监测报告、水土保持设施投资到位及使用情况说明、水土保持工程施工合同验收报告及其图件等),然后聘请专家进行技术评估,符合要求后由审批水土保持方案的部门组织验收。验收时,建设单位应提交验收报告,对实施的水土保持项目的数量、质量进行汇总评价,总结水土保持工程实施过程中的成功经验和不足部分,对没有足额完成的部分或有缺陷的工程,责令建设单位重新设计,补充完善,直到水土保持措施能够按照水土保持一级防治标准达到验收的指标。1.3.水土保持完工后的管理为便于水土保持方案实施后的管理工作,为同类开发建设项目水土保持措施施工和水土保持产业的管理提供充分的依据。应将水土保持方案设计资料及图表、年度施工进度、年度经费使用等技术经济指标、水土保持效益指标以及检查验收的全部文件、报告、图表等资料归档管理。1.4.水土保持资金来源和管理(1)资金来源81
7方案实施保障措施依据《中华人民共和国水土保持法》第二十七条规定,“企业事业单位在建设和生产过程中,必须采取水土保持措施,对造成的水土流失负责治理。本单位无力治理的,由水行政主管部门治理,治理费用由造成水土流失的企业事业单位承担”、“建设过程中发生的水土流失防治费用,从基本建设投资中列支,生产运行过程中发生的水土流失防治费由生产成本中列支……”。本工程由怀柔区政府筹集资金建设,属建设类项目。水土保持工程投资应在工程建设基本建设投资中列支,并与主体工程建设资金同时调拨使用,同时施工、同时发挥效益;建设单位应积极开展工作,落实资金,保证方案实施。(2)资金管理办法建设单位要做好资金使用管理,专款专用,保证建设资金及时足额到位,保障水土保持工作顺利进行。水土保持设施竣工验收时建设单位应就水土保持投资概算调整情况、分年度投资安排、资金到位情况和经费支出情况写出总结。81
7方案实施保障措施1.结论及建议1.1.结论由于该项目已经全面开工建设,项目建设过程中虽然采取了相应的水土保持措施,由于种种原因,仍然造成了一定的水土流失,因此,本次水土保持方案除了对新增水土流失进行治理外,还对本工程前面前面施工过程中引起的水土流失进行全面治理。经对项目区水土流现状分析,从2006年9月至20017年8月水土流失了约767.57t,若不进行治理水土流失将会进一步加大,因此,业主委托北京市怀柔区水务局补编本水土保持方案,对项目区已有水土流失和可能新增水土流失进行全面治理尤为重要。该项目主控工程建设基建总工期4年,项目已于2004年开工建设,于2006年底竣工。项目主要由采矿工业场区、尾矿库、选矿场、料场区、运输道路区、施工生产生活区等部分组成。合理开发马圈子铁矿资源,对推动怀柔冶金工业的发展、增加当地收入、解决劳动就业、保持社会稳定具有重要意义。但马圈子铁矿工程的建设也会对项目区的环境产生一些不利影响。根据工程设计资料分析计算,项目建设过程中扰动原地貌面积为30.2hm2,可能造成水土流失面积共30.2hm2。马圈子铁矿工程基建期和生产期共产生弃渣5600m3(自然方)。工程损坏的水土保持设施面积为30.2hm2,主要为灌木林地。水土流失影响主要是对场地边坡稳定性以及项目区土地资源、周边景观、农田、河道行洪、水质及周围生态环境的影响。马圈子铁矿工程直接影响区总面积30.2hm2,工程水土流失防治责任总面积为31.04hm2,工程建设过程中损坏水土保持设施,主要为具有一定水保功能的灌木林地面积共31.04hm2。81
7方案实施保障措施为了防治工程建设所产生的水土流失,减少对下游及周边地区的影响,恢复项目区景观,在本项目主体工程设计、施工中及水土保持方案编制中提出了多种措施进行综合治理。基建期主体工程设计和施工中已有的水土保持设施投资为440.23万元。新增主要工程措施有网格植草护坡、浆砌石排水沟、谷坊等,植物措施主要有种植行道树、工业场地绿化、弃渣场恢复植被、管线工程植被恢复等;治理措施主要工程量为开挖土石方量365.2m3,浆砌石挡渣墙830m3,喷浆护坡500m2,土地整治59.16hm2,植树60668株,喷播绿化350m2,栽植灌木328株,五叶地锦89100株,撒播草种56.05hm2。通过各种防治措施的有效实施,将使工程建设期间扰动土地的治理率达到90%以上,拦渣率达98%以上,水土流失治理度达90%,植被恢复指数达90%以上,水土流失控制率达95%,林草覆被率达80%以上。使原有的水土流失状况得到基本治理,新增的水土流失情况得到有效控制,保障马圈子铁矿安全,改善铁矿周围的生态环境,减轻采矿生产造成的水土流失对周边的城填、农田以及其它建筑可能带来的影响。综上所述,工程建设所产生的水土流失影响,可以通过多种措施(包括工程措施、植物措施)加以消除或减免,把工程水土流失影响降低到最小。因此,从水土保持的角度看,只要认真落实水土保持措施,马圈子铁矿建设工程对当地生态环境造成的影响可以得到有效控制。1.1.建议为使水土保持方案各项措施落到实处,有效控制新增水土流失,避免工程建设可能带来的水土流失,对主体工程设计提出以下建议:(1)在施工中落实各项保护措施,如护坡、排水沟等,使其充分发挥水土保持功能,并与水土保持方案新增措施紧密结合,形成综合防护体系,同时节省水土保持工程的投资。(2)施工单位要严格按照水土保持方案的要求施工,以免造成不必要的水土流失,尤要注意防止泥沙淤塞渠道。(3)施工工艺和施工组织是影响建设期水土流失的重要因素之一,因此施工中对采矿工业区、尾矿库、选矿场、料场、运输道路、施工生产生活区等严格按设计时序施工,并与覆土绿化等各道工序紧密衔接实施,以减少地面裸露时间。(4)强化施工单位的水土保持临时防护意识。81
7方案实施保障措施(5)配合当地水行政主管部门,做好水土流失的监测工作,对水土保持措施的实施进度、质量和资金使用情况进行监督管理,保证工程质量。(6)配合当地水行政主管部门做好水土保持的监测、监理工程,严格按照《水土保持法》的要求做好水土保持监督执法、水土保持设施补偿费的收取等工作,以保证主体工程建设的顺利进行。81'
