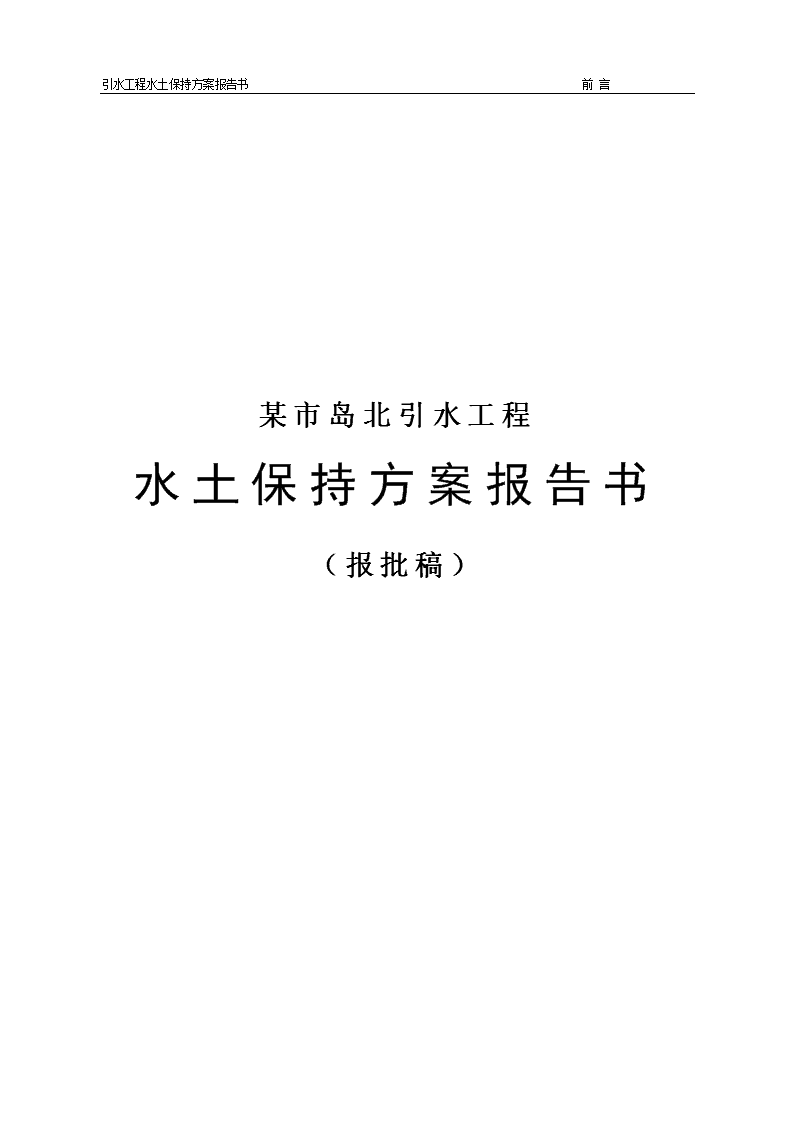

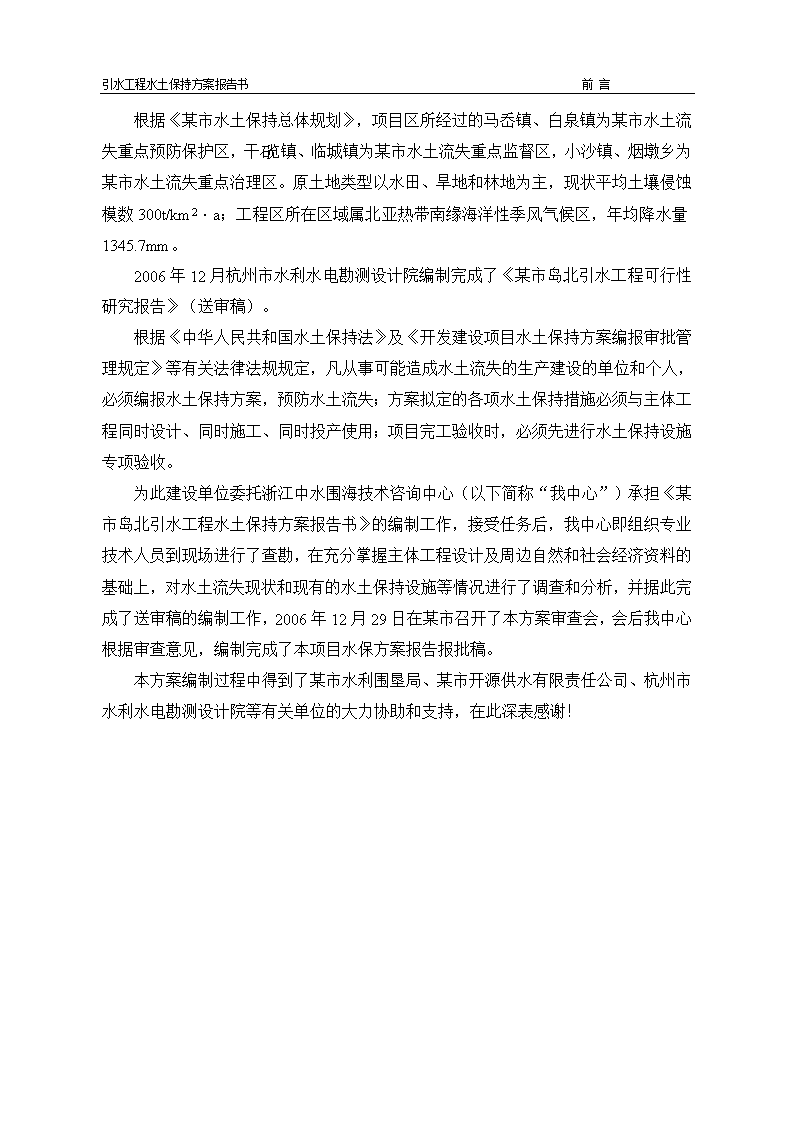

'引水工程水土保持方案报告书前言某市岛北引水工程水土保持方案报告书（报批稿） 引水工程水土保持方案报告书前言前言某市现状供水存在水资源紧缺、需水量大、供水能力不足等问题，而乡镇独立供水存在着布局分散、规模偏小、设施落后、制水成本高、水质隐患严重、水资源浪费大等问题，整体规模效益较差，且水源地都为当地水库，受丰平枯水年影响较大。为满足整个某本岛东部城乡需水量，保证东部社会、经济的发展，根据《某市城乡一体化供水规划》，在临城新区北面新建临城中心水厂，供水范围为整个某东部。目前某的社会、经济发展正处在一个关键时期，作为基础设施之一的城市供水必须为某的发展提供强有力的保障。岛北引水工程作为临城中心水厂的配套原水引水工程，以大陆引水、陈岙和洞岙水库为水源，其建设是社会经济发展的需要，某市岛北引水工程的实施是十分必要的。某市岛北引水工程位于某本岛北部，工程始于大陆引水应急工程某陆上段东海农场东南面马鞍引水管道接岔管取水，途经岛北水厂，终止于临城中心水厂；同时将位于临城中心水厂东北面的陈岙水库和东南面的洞岙水库的库水通过敷设引水管道引至临城中心水厂。岛北引水工程引水建筑物设计引水规模8.64万m3/d（1m3/s），供水水库引水建筑物设计引水规模4.32万m3/d（0.5m3/s），年供水量3032万m3。岛北引水线路全长31.383km，其中引水管道长19.746km、引水隧洞11.637km；供水水库引水管道全长5.3km。工程估算总投资13988万元，其中土建项目工程投资5660万元，本工程业主单位为某市开源供水有限责任公司，本工程计划2007年初开工建设，2008年8月完工，总工期20个月。岛北引水工程引水管道沿线以低山丘陵和海积小平原为主。低山丘陵高程为18～42m，地形较为平缓，山坡坡角25°～40°左右，海积小平原和低矮残丘地面高程一般为1～18m。施工占地范围土地类型为耕地、旱地和林地，工程永久占地1.33hm2，临时占地72.01hm2。本工程扰动原地貌、损坏土地和植被的面积为73.34hm2，损坏水土保持设施面积为3.74hm2，工程土石方开挖总量87.72万m3，土石方填筑总量70.94万m3，综合利用量69.66万m3，外购黄砂量1.28万m3，余方量18.06万m3。本工程水土保持防治责任人为某市开源供水有限责任公司，水土保持防治责任范围面积94.24hm2，其中项目建设区面积73.34hm2，直接影响区面积20.90hm2。 引水工程水土保持方案报告书前言根据《某市水土保持总体规划》，项目区所经过的马岙镇、白泉镇为某市水土流失重点预防保护区，干石览镇、临城镇为某市水土流失重点监督区，小沙镇、烟墩乡为某市水土流失重点治理区。原土地类型以水田、旱地和林地为主，现状平均土壤侵蚀模数300t/km2·a；工程区所在区域属北亚热带南缘海洋性季风气候区，年均降水量1345.7mm。2006年12月杭州市水利水电勘测设计院编制完成了《某市岛北引水工程可行性研究报告》（送审稿）。根据《中华人民共和国水土保持法》及《开发建设项目水土保持方案编报审批管理规定》等有关法律法规规定，凡从事可能造成水土流失的生产建设的单位和个人，必须编报水土保持方案，预防水土流失；方案拟定的各项水土保持措施必须与主体工程同时设计、同时施工、同时投产使用；项目完工验收时，必须先进行水土保持设施专项验收。为此建设单位委托浙江中水围海技术咨询中心（以下简称“我中心”）承担《某市岛北引水工程水土保持方案报告书》的编制工作，接受任务后，我中心即组织专业技术人员到现场进行了查勘，在充分掌握主体工程设计及周边自然和社会经济资料的基础上，对水土流失现状和现有的水土保持设施等情况进行了调查和分析，并据此完成了送审稿的编制工作，2006年12月29日在某市召开了本方案审查会，会后我中心根据审查意见，编制完成了本项目水保方案报告报批稿。本方案编制过程中得到了某市水利围垦局、某市开源供水有限责任公司、杭州市水利水电勘测设计院等有关单位的大力协助和支持，在此深表感谢！ 舟山市岛北引水工程水土保持方案报告书目录目录1总则11.1项目由来11.2编制目的21.3编制依据21.3.1法律法规21.3.2部位规章31.3.3规范性文件31.3.4技术资料42项目及项目区概况52.1项目概况52.1.1地理位置52.1.2工程规模52.1.3工程总体布置52.1.4建筑物62.1.5工程竖向设计82.1.6绿化布置82.1.7工程占地102.1.8施工方案112.1.9工程投资及建设单位162.2项目区概况192.2.1水文气象192.2.2地形地貌和地质192.2.3土壤植被202.2.4土地利用202.2.5社会经济212.2.6水土保持现状213工程建设过程中水土流失预测233.1水土流失原因分析及时段划分233.1.1水土流失原因分析233.1.2水土流失时段划分233.2水土流失预测的内容和方法23 舟山市岛北引水工程水土保持方案报告书目录3.2.1扰动原地貌、损坏土地和植被的面积243.2.2损坏水土保持设施面积243.2.3开挖、回填及余方243.2.4可能造成的水土流失总量283.2.5可能造成的水土流失危害353.3预测结果及综合分析354水土流失防治方案374.1方案编制的原则与目标374.1.1原则374.1.2目标374.2防治责任范围及责任人384.2.1防治责任范围384.2.2防治责任人394.3方案设计深度及设计水平年394.3.1方案设计深度394.3.2方案设计水平年404.4主体工程设计中具有水土保持功能措施的分析评价404.4.1引水建筑物选线选型与合理性分析404.4.2主体工程设计中具有水土保持功能措施的分析评价414.4.3评价结论424.5水土流失防治分区及水土保持措施总体布局424.5.1水土流失防治分区424.5.2水土保持措施总体布局434.6分区防治措施444.6.1Ⅰ区（引水建筑物防治区）444.6.2Ⅱ区（施工临时设施防治区）464.6.3Ⅲ区（弃渣场防治区）474.7方案实施进度安排及工程量515水土保持监测535.1监测目的535.2监测原则535.3监测时段535.4监测的基本要求53 舟山市岛北引水工程水土保持方案报告书目录5.5监测内容545.6重点监测地段及监测点545.7监测方法545.8监测点位布设及频次565.9观测设施565.10监测管理制度566水土保持投资估算及效益分析596.1水土保持投资估算596.1.1编制依据596.1.2编制说明596.1.3水土保持方案总投资及年度安排616.2效益分析656.2.1基本效益656.2.2生态效益686.2.3社会效益686.2.4经济效益697方案实施的保证措施707.1组织领导和管理措施707.2技术保证措施707.2.1水土保持设计707.2.2明确施工责任707.2.3水土保持工程监理717.2.4水土保持监测727.3资金来源及管理使用办法727.4监督保证措施728结论和建议738.1结论738.2建议74 舟山市岛北引水工程水土保持方案报告书目录附表：1、某市岛北引水工程水土保持方案工程特性表；2、水土保持措施单价分析表。附图：1、工程地理位置图2、工程总平面布置图3、水土流失防治责任范围、分区防治措施、监测点综合布置图4、分区防治（排水）措施示意图5、引水建筑物竖向布置图6、临时堆土防护措施及泥浆池设计图7、弃渣场防护措施设计图8、沉沙池及排水沟设计图 舟山市岛北引水工程水土保持方案报告书总则1总则1.1项目由来某市现状供水存在水资源紧缺、需水量大、供水能力不足等问题，而乡镇独立供水存在着布局分散、规模偏小、设施落后、制水成本高、水质隐患严重、水资源浪费大等问题，整体规模效益较差，且水源地都为当地水库，受丰平枯水年影响较大。因此为满足整个某本岛东部城乡需水量，保证东部社会、经济的发展，根据《某市城乡一体化供水规划》，在临城新区北面新建临城中心水厂，近期2010年设计规模10万m3/d，远期2020年设计规模15万m3/d，供水范围为整个某东部，主要水源为大陆引水、陈岙水库和洞岙水库。目前某的社会、经济发展正处在一个关键时期，作为基础设施之一的城市供水必须为某的发展提供强有力的保障。岛北引水工程作为临城中心水厂的配套原水引水工程，以大陆引水、陈岙和洞岙水库为水源，其建设是社会经济发展的需要，某市岛北引水工程的实施是十分必要的。某市岛北引水工程为在建临城中心水厂原水引水工程，水源为大陆引水以及某本岛东部洞岙和陈岙两座供水水库。以大陆引水为水源的岛北引水工程引水线路自大陆引水应急工程某陆上段东海农场东南面马鞍引水管道接岔管取水，沿某本岛北部布置，途经拟建岛北水厂，终止于临城中心水厂；以洞岙和陈岙水库为水源的引水线路自水库下游敷设引水管道，将库水引至临城中心水厂。岛北引水输送水建筑物设计引水规模8.64万m3/d（考虑水厂自用水量5%和供水管道水量损失3%，下同）、供水水库引水建筑物设计引水规模4.32万m3/d。根据《防洪标准》（GB50201-94）及《水利水电工程等级划分及洪水标准》（SL252-2000），岛北引水工程为Ⅲ等工程，主要建筑物为3级，次要建筑物为4级，临时建筑物为5级。岛北引水线路全长31.383km，其中引水管道长19.746km、引水隧洞11.637km；水库供水引水线路全长5.3km，均为引水管道。根据《中华人民共和国水土保持法》及《开发建设项目水土保持方案编报审批管理规定》等有关法律法规规定，凡从事可能造成水土流失的生产建设的单位和个人，必须编报水土保持方案，预防水土流失，并为水行政主管部门的监督、检查、验收提供依据。受某市开源供水有限责任公司的委托，2006年12月我单位完成了某市岛北引水工程水土保持方案报告书（送审稿）的编制，2006年12月29日在某18 舟山市岛北引水工程水土保持方案报告书总则市召开了本方案审查会，会后我中心根据审查意见，编制完成了本水保方案报告报批稿。根据SL204-98《开发建设项目水土保持方案技术规范》，水土保持方案设计深度与项目主体工程所处的阶段要求相适应。本项目主体工程可行性研究报告（送审稿）已完成，所以本方案设计深度按可研阶段深度进行编制。本工程属于建设类项目，设计水平年为工程完工后一年。根据主体工程施工进度安排，本工程从2007年初，到2008年完工，故确定水土保持方案设计水平年为2009年。1.1编制目的本工程的建设过程中，大量的土石方挖填和工程沿线征占地等，将对原地貌造成剧烈扰动和损坏，导致原土壤结构改变，植被破坏，水土保持设施损毁，造成了工程建设区及其附近一定范围内的水土保持能力下降。同时施工过程中产生的裸露面，若不及时采取有效防治措施，在降雨等作用下极易产生大面积水土流失；而且本工程引水隧洞的开挖将产生大量的余方，若不采取妥善措施防治，极易造成大量水土流失，引发水土流失灾害，破坏周边生态环境。本报告对工程所在地和防治责任范围内水土保持现状开展调查研究，对可能造成的水土流失及危害进行预测、分析，根据本项目的特性及所在区域自然条件和水土流失特点，对工程土石方搬运、堆放等过程中可能造成的水土流失，提出了有针对性的工程措施、临时措施和植物措施相结合的防治方案，使工程防治责任范围内新增的水土流失得到有效控制。贯彻落实《中华人民共和国水土保持法》及有关法律、法规，明确项目建设单位防治水土流失的责任、义务和范围；通过本方案的全面实施可有效防治工程区的新增水土流失，维护并恢复工程区域的生态环境；为工程施工阶段水土流失提供整治技术方案和科学依据，并为水土保持监督管理部门的检查、监督提供执法依据。1.2编制依据1.2.1法律法规（1）《中华人民共和国环境保护法》，主席令22号，1989年；（2）《中华人民共和国水土保持法》，主席令49号，1991年；（3）《中华人民共和国防洪法》，主席令88号，1997年；18 舟山市岛北引水工程水土保持方案报告书总则（4）《中华人民共和国森林法》，主席令17号，1998年修订；（5）《中华人民共和国土地管理法》，主席令28号，2004年修订；（6）《中华人民共和国行政许可法》，主席令7号，2004年；（7）《中华人民共和国水法》，主席令61号，2002年修订；（8）《中华人民共和国环境影响评价法》，主席令77号，2002年修订；（9）《中华人民共和国河道管理条例》，国务院令第3号，1988年；（10）《中华人民共和国水土保持法实施条例》，国务院令第120号，1993年；（11）《建设项目环境保护管理条例》，国务院令第253号，1998年；（12）《中华人民共和国基本农田保护条例》，国务院令第257号，1998年；（13）《土地复垦规定》，国务院，1988年；（14）《浙江省实施〈中华人民共和国水土保持法〉办法》，浙江省人大常委会，1996年。1.1.1部委规章（1）《水土保持生态环境监测网络管理办法》，水利部令（2000）第12号；（2）《开发建设项目水土保持方案编制审批管理规定》（水利部令第5号，根据水利部令第24号修改）；（3）《开发建设项目水土保持设施验收管理办法》（水利部令第16号，根据水利部令第24号修改）。1.1.2规范性文件（1）《国务院关于加强水土保持工作的通知》，国务院，国发[1993]5号文；（2）《全国生态环境保护纲要》，国务院，国发（2000）38号文；（3）《国务院关于深化改革严格土地管理的决定》，国务院，国发[2004]28号；（4）《关于加强大中型开发建设项目水土保持监理工作的通知》，水利部，水保[2003]89号；（5）《全国水土保持预防监督纲要（2004~2015）》，水利部，水保[2004]332号文；（6）《关于开发建设项目水土保持咨询服务费用计列的指导意见》水利部，保监（2005）22号；（7）《关于规范水土保持方案技术评审工作的意见》水利部办水保（2005）121号；18 舟山市岛北引水工程水土保持方案报告书总则（8）《关于进一步加强水利建设项目前期工作中征地、移民、环评和水保等工作和完善立项报批程序的通知》，水规计[2005]199号；（9）《开发建设项目水土保持方案管理办法》，水利部、国家计委、国家环保总局，水保（1994）513号；（10）《规范水土保持方案编报程序、编写程序和内容的补充规定》，水利部，保监[2001]15号；（11）《水土保持生态建设监督管理暂行办法》，水利部，水建管（2003）79号；（12）《关于加强水土保持工作的通知》，浙政[1994]5号文；（13）《关于认真执行开发建设项目水土保持“三同时”制度的通知》，浙水政[2002]47号；（14）《浙江生态省建设规划纲要》，浙政发[2003]23号；（15）《浙江省物价局、财政厅、水利厅关于〈浙江省水土保持设施补偿费水土流失防治费征收和使用管理办法〉的通知》，浙价[1997]107号、（1997）财综37号；（16）浙江省发展改革委、省水利厅关于印发《浙江省水土保持总体规划（2006～2010年）》的通知，浙发改规划[2006]281号；（17）某市人民政府“关于印发《某市实施〈浙江省水土保持设施补偿费水土流失防治费征收和使用管理办法〉细则》的通知，舟价（98）第149号；（18）《某市水土保持总体规划》(某市水利围垦局2002年7月)；（19）《浙江省水利水电工程费用定额及概（预）算编制细则》（2000）46号文；（20）《浙江省水利水电建筑工程预算定额》（1998）；（21）《浙江省水利水电工程施工机械台班费定额》（1998）；（22）《水土保持工程概(估)算编制规定》水利部水总〔2003〕67号；（23）《水土保持工程概算定额》水利部水总〔2003〕67号；（24）《浙江省开发建设项目水土保持工程概（估）算费用构成及编制方法》（试行），浙水保[2005]2号；（25）《浙江省水土保持植物工程概算定额》（试行），浙水保[2005]2号。1.1.1技术资料（1）《某市岛北引水工程可行性研究报告》（送审稿）；（2）《关于同意某市岛北引水工程项目建议书的批复》（舟发改投资[2006]191号）。18 舟山市岛北引水工程水土保持方案报告书项目及项目区概况1项目及项目区概况1.1项目概况1.1.1地理位置某市位于浙江省东北部的某群岛，地处我国东南沿海的长江口南侧、杭州湾外缘的东海洋面上，地理位置介于东经121°30′～123°25′、北纬29°32′～31°04′之间，背靠上海、杭州、宁波等大中城市群和长江三角洲等辽阔腹地，面向太平洋，具有较强的地缘优势，是我国南北沿海航线与长江水道交汇枢纽，是长江流域和长江三角洲对外开放的海上门户和通道，与亚太新兴港口城市呈扇形辐射之势。某市岛北引水工程位于某本岛北部，工程始于大陆引水应急工程某陆上段东海农场东南面马鞍引水管道接岔管取水，途经岛北水厂，终止于临城中心水厂；同时敷设引水管道将位于临城中心水厂东北面的陈岙水库和东南面的洞岙水库的库水引至临城中心水厂。工程地理位置图见附图-1。1.1.2工程规模本工程主要引水建筑物有引水管道、引水隧洞以及管桥等附属建筑物。引水线路穿越平坦地段敷设埋地钢管，跨河（渠）等采用管桥；沿线地形条件复杂、村庄密集、绕道管道较长地段采用隧洞。岛北引水线路全长31.383km，其中引水管道长19.746km、引水隧洞11.637km；供水水库引水管道全长5.3km。引水建筑物型式以引水管道为主、引水隧洞为辅，引水线路沿某本岛北部小平原布置。岛北引水管道直径为DN1000mm，引水隧洞除白鹤山隧洞开挖断面采用洞径2.4m的圆形洞外，其余3条隧洞开挖断面均采用2×2.6m马蹄形；两座供水水库新敷设引水管道长5.3km，采用DN800mm预应力砼管，埋地敷设。岛北引水输送水建筑物设计引水规模8.64万m3/d、供水水库引水建筑物设计引水规模4.32万m3/d。岛北引水主要引水建筑物有引水管道、引水隧洞、管桥及附属建筑物等，岛北引水工程为Ⅲ等工程，主要建筑物为3级，次要建筑物为4级，临时建筑物为5级。1.1.3工程总体布置（1）岛北引水工程引水管道18 舟山市岛北引水工程水土保持方案报告书项目及项目区概况岛北引水工程沿线经过马鞍、大沙、小沙、马岙、小芦塘、龙头街、白泉和唐家段，引水管道全长19.746km，其中马鞍管道长0.15km、大沙管道长4.553km、小沙管道长3.583km、马岙管道长3.295km、小芦塘管道长1.818km、龙头街管道长2.812km、白泉管道长3.405km、唐家管道长0.13km。（2）岛北引水工程引水隧洞引水线路沿线有狮子山、白鹤山、大山岗和傅家岙大山引水隧洞，引水隧洞全长11.637km，其中狮子山隧洞长3.219km、白鹤山隧洞长0.329km、大山岗隧洞长2.168km、傅家岙大山隧洞隧洞长5.921km。隧洞进、出口中心高程根据沿线水压高程确定，狮子山隧洞为10.0～25.0m、白鹤山隧洞为13.30～10.00m、大山岗隧洞为27.00～10.00m、傅家岙大山隧洞为17.04～20.00m。（3）陈岙和洞岙供水水库引水陈岙和洞岙供水水库引水采用敷设埋地引水管道，将水库库水引至临城中心水厂。两座水库库水利用原取水建筑物引至坝后，洞岙水库在坝后建加压泵站加压后，敷设引水管道输送至临城中心水厂配水井，陈岙水库直接自坝后敷设引水管道与洞岙水库引水管道相接输送至水厂配水井。陈岙和洞岙水库引水管道长5.3km，采用DN800预应力混凝土管，埋地敷设。工程总平面布置见附图-2。1.1.1建筑物（1）引水管道岛北引水管道采用DN1000mm钢管道，引水管道穿越淤泥质粘土地层采用埋地钢管，埋地钢管管壁厚10mm，山低矮残丘地段地层采用钢筒混凝土管；陈岙和洞岙水库引水管道采用DN800预应力混凝土管。管道基础根据沿线不同地基采取不同的处理方法，管道处在淤泥质土和岩石地基时，埋地钢管底部铺设0.3～0.4m厚砂垫层；傍山低矮残丘地段地层钢筒混凝土管底部铺设0.3m厚石渣垫层；管道处于地基变化段，设基础过渡段，适应沉降；管道穿路基采用砼外包。（2）引水隧洞狮子山、大山岗和傅家岙大山隧洞衬后断面为洞径2.0m圆形。白鹤山隧洞衬后洞径1.8m。狮子山、大山岗和傅家岙大山隧洞埋深较深，围岩较完整，考虑洞长的1/3采用C20钢筋砼衬砌（含钢板内衬，下同），洞长的1/3采用C20喷砼处理，洞长的1/3不衬砌，喷砼和不衬砌洞底采用C15砼抹底；白鹤山隧洞埋深浅，围岩破碎，18 舟山市岛北引水工程水土保持方案报告书项目及项目区概况全洞采用C20钢筋砼衬砌。砼衬砌厚30cm，喷砼厚10cm，砼抹底厚15cm。（3）附属构筑物a、施工支洞狮子山隧洞在东海农场东面大坞坵村后山坡上设有大坞坵施工斜支洞，支洞长150m，进口底高程35m。傅家岙大山隧洞在傅家岙村后山坡上设有傅家岙施工斜支洞，支洞长160m，进口底高程50m；在严家东北面山岙里设有严家施工斜支洞，支洞长150m，进口底高程64m。施工斜支洞反向倒坡与主洞连接。傅家岙和严家施工斜支洞洞口高于水压高程，施工结束后改建为调压井；大坞坵施工斜支洞施工结束后封堵，并留进人孔。b、管桥管道穿越平坦地段采用埋地敷设，跨河（渠）采用管桥，管桥壁厚12mm，管桥桥墩基础采用C25混凝土灌注桩，阀井和支墩基础采用20×20cm预制混凝土方桩。岛北引水设管桥15座，水库引水设管桥1座。c、阀门井等检修阀门：为满足输水建筑物检修和维护要求，输水隧洞进口或出口以及输水管道平直段的必要位置设置DN1000检修蝶阀，阀门采用手动蜗轮管网蝶阀，并配阀门井，共计检修阀门13只。排气阀：输水隧洞进口或出口以及输水管道隆起点、管桥和平直段的必要位置布置有DN200复合式排气阀，并配阀门井，共计排气阀28只。输水管道下凹及最低处设有DN400排水阀，并配阀门井，共设排水阀28只。泄水设施：地形条件允许处泄水装置可直接排水入河道、沟谷；地形高程不能满足直排时，建湿井用水泵抽排。泄水阀压力为0.6MPa。调压井：结合施工支洞的布置，将进口高程高于最高水压的傅家岙和严家施工斜支洞在施工结束后，改造成调压井。d、加压泵站洞岙水库在坝后建加压泵站加压后，敷设引水管道输送至临城中心水厂配水井，加压泵站建筑面积100m2，为普通砖混结构，洞岙水库加压泵站装机150kW、扬程14m。工程主要特性见表2-1。18 舟山市岛北引水工程水土保持方案报告书项目及项目区概况1.1.1工程竖向设计（1）管道沟槽本工程管道沿线以低山丘陵和海积小平原为主，低山丘陵高程为18~42m，地形较为平缓，山坡坡角25°~40°左右，海积小平原和低矮残丘地面高程一般为1~18m，根据区域地质资料，除部分低矮残丘地段外，项目区地质条差，一般表层为淤泥质土层，管道沟槽设计开挖底宽2.0m，开挖深度大于2.0m，边坡1：3～1：5，低矮残丘地段采用1：1边坡。（2）隧洞隧洞沿线围岩为新鲜岩石，致密坚硬，山坡上部坡度一般在30°～50°，坡脚附近山坡坡度一般在10°～25°，隧洞施工采用光面爆破、全断面掘进，狮子山、大山岗和傅家岙大山隧洞开挖断面采用2×2.6m马蹄形，白鹤山隧洞较短，开挖断面采用洞径2.4m圆形。引水隧洞进出口范围，根据各开挖面的岩性和稳定性确定合理的开挖坡度，开挖边坡覆盖层、全风化岩采用1：1边坡，强风化岩采用1：0.75边坡，弱风化岩采用1：0.5边坡。对隧洞进出口范围采取削坡卸载的处理方法，确保边坡稳定，边坡削坡采用折线式，边坡高度每增加10m设置2m平台一道。在隧洞进出口洞顶上部设置浆砌石截水沟，截水沟底宽30cm，深度30cm，边坡1：0.5。（3）阀门井等为布置检修阀门、排气阀、泄水设施等而设置的各类阀门井，开挖深度一般为2.5m，设计尺寸(长×宽)3m×3m。工程竖向设计见附图-5。1.1.2绿化布置（1）林地植被恢复工程施工结束后，对施工占地范围内的3.74hm2林地进行植被恢复。（2）土地复垦工程施工结束后，对施工临时占地范围内的耕地进行绿化覆土、土地复垦，恢复原来土地类型。18 舟山市岛北引水工程水土保持方案报告书项目及项目区概况表2-1工程特性表序号及名称单位数量备注一、工程名称某市岛北引水工程二、建设单位某市开源供水有限责任公司三、建设地点某本岛北部四、总工期建设期20个月2007年1月～2008年8月五、性质新建六、工程规模1、起点～临城中心水厂设计引水流量万m3/d8.64初期4.322、洞岙和陈岙水库～临城中心水厂设计引水流量万m3/d2.16初期4.32七、主要建筑物1、起点~临城水厂中心岛北引水线路长度km31.383（1）管道地基特性全新统海积土淤泥质粘土为主长度管径Kmmm19.746DN1000钢管/钢筒混凝土管交叉建筑物形式及数量座管桥15座（2）隧洞型式（开挖/衬砌）2×2.6m马蹄形（D2.4m圆形）地基特性熔结凝灰岩、流纹（斑）岩等长度衬后洞径Kmm11.637D2.0(D1.8)2、供水水库引水线路地基特性全新统海积土淤泥质粘土为主长度管径Kmmm5.30DN800预应力砼管交叉建筑物形式及数量管桥1座加压泵站装机容量KW150建筑面积100m218 舟山市岛北引水工程水土保持方案报告书项目及项目区概况续表2-1工程特性表序号及名称单位数量备注八、工程占地hm273.341、工程永久占地hm21.33其中阀门井等附属构筑物hm20.20管桥设施hm20.36加压泵站hm20.04隧洞出口管理带hm20.732、工程临时占地hm272.01其中引水管道hm255.56施工临时生产、生活设施hm23.80施工临时道路hm210.37弃渣场hm22.28九、土石方工程量土石方开挖万m387.72土石方填筑万m370.94综合利用万m369.66外购黄砂万m31.28余方万m318.06十、经济指标1、静态总投资万元133182、总投资万元13988其中建筑工程投资万元56601.1.1工程占地根据工程建筑物布置及施工组织设计要求进行初步调查，本工程占地范围内无居民点拆迁安置要求，工程总占地73.34hm2，其中永久占地1.33hm2，临时占地72.01hm2。18 舟山市岛北引水工程水土保持方案报告书项目及项目区概况引水管道布置的阀门井和引水隧洞进、出口建筑物的管理范围为工程永久征地范围，工程永久征用土地1.33hm2，其中耕地0.40hm2、林地0.93hm2。施工临时占地包括场内临时道路、弃渣场、辅助企业加工场、临时办公及生活福利设施、仓库、其他零星施工临时设施，工程施工临时占地72.01hm2，其中弃渣场占地2.28hm2；工程施工临时占地中耕地67.60hm2、林地2.13hm2。详见表2-2。表2-2征地实物指标汇总表单位：hm2序号项目耕地林地合计水田旱地一工程永久占地0.4000.931.33小计0.4000.931.33二施工临时占地临时堆土、开挖、道路、辅助企占地50.9316.672.1369.73弃渣场占地1.6000.682.28小计52.5316.672.8172.01合计52.9316.673.7473.341.1.1施工方案1.1.1.1建筑材料来源（1）块石料本工程块石用量较小，块石料考虑由人工在引水隧洞进出口明挖石方中捡集，人工装双胶轮车运输至施工点。其质量和数量均能满足工程要求。（2）砂石料本工程砼总量约2.96万m3，其中粗骨料约2.64万m3，另外需砂垫层约1.28万m3，碎石垫层约0.42万m3。引水线路沿线砂砾石缺乏，故所需黄砂需在市场购买。由于本工程石方洞挖量较大，有9.03万m3，因此砼粗骨料可利用洞挖石方，经颚式破碎机轧制筛分而得。成品料由8t自卸汽车运至各骨料堆场。（3）其他建筑材料本工程施工所需钢材、水泥、木材、炸药等物资可由市场供应。施工用电由沿线附近电网供给，架设10kV专线供电，另外考虑部分柴油机发电自备电源。施工用水可就近取用溪水或水库库水等解决。18 舟山市岛北引水工程水土保持方案报告书项目及项目区概况1.1.1.1主体工程施工（1）施工工艺流程：a、引水隧洞施工工艺流程：洞口明挖土石方→洞挖石方→砼衬砌及喷护→隧洞灌浆→隧洞出口处理b、引水管道施工工艺流程：30cm清表耕植土开挖→管槽土石方开挖→砂、碎石垫层施工→管道安装→土石方回填→耕植土绿化覆土→土地复垦c、工程施工结束后对临时占地范围内耕地进行绿化覆土、土地复垦，对施工占地范围内的3.74hm2林草植被进行恢复。（2）引水隧洞工程施工引水线路沿线有狮子山、白鹤山、大山岗和傅家岙大山引水隧洞，引水隧洞全长11.637km，其中狮子山隧洞长3.219km、白鹤山隧洞长0.329km、大山岗隧洞长2.168km、傅家岙大山隧洞长5.921km。为便于施工，在狮子山隧洞设1条施工斜支洞，为大坞坵施工斜支洞（长150m）；在傅家岙大山隧洞设2条施工斜支洞，分别傅家岙施工斜支洞（长160m）和严家施工斜支洞（长150m），施工支洞断面采用4.5×3.5m城门洞型。狮子山隧洞有4个工作面，白鹤山和大山岗隧洞均有2个工作面，傅家岙大山隧洞有6个工作面。洞口明挖土方由1m3挖掘机挖装、8t自卸汽车出渣为主，人工挖装双胶轮车出渣为辅。石方开挖采用风钻钻孔，预留保护层爆破，1m3挖掘机装8t自卸汽车出渣。洞挖石方采用手风钻和支架风钻钻孔，光面爆破，全断面自进出口或施工支洞口向内掘进。洞内铺设610mm轻轨，配置0.2m3装岩机、扒渣机或人力装0.6m3矿用斗车，由蓄电瓶车牵引斗车出渣。施工支洞为斜井的，需由10t卷扬机辅助牵引出渣。石渣运至洞外后，部分需由8t自卸汽车转运至弃渣场，部分作为碎石加工料源的石渣直接运至加工场地。隧洞开挖过程中，应加强安全防护措施，岩石破碎带或断层带必须设临时支撑或采用喷锚临时加固措施。在整个施工过程中，要做好通风排烟、照明等措施，施工过程中在隧洞内两侧分别设置宽20cm，高20cm，边坡1：0.5的简易排水沟，隧洞出口设置沉沙池，沉沙池出水口设置反滤棱体，洞内积水通过沉淀池沉淀、反滤后，排入施工临时排水系统。隧洞砼衬砌施工采用全断面一次立模浇筑，由里向外进行施工。18 舟山市岛北引水工程水土保持方案报告书项目及项目区概况砼由各洞口附近的0.4m3搅拌机拌制，0.6m3矿用斗车接料，蓄电瓶车牵引进洞卸入料斗（斜井施工支洞段由卷扬机牵引），由小型砼泵压送入仓，振捣器振捣密实。隧洞底部找平砼采用拖模工艺进行施工，模板采用整体钢模板，由3～5t慢速卷扬机牵引。底板砼由洞外0.4m3搅拌机拌制，0.6m3矿用斗车接料，电瓶车牵引至工作面附近，转由人工入仓进行浇筑。灌浆按先回填、后固结顺序进行，回填灌浆待衬砌砼达到70%设计强度后，按分序加密法进行，分两个次序施工，各序灌浆的间隔时间为48小时，固结灌浆在回填灌浆结束15天后进行，按环间分序，环内加密法施工，用孔内循环式全孔一次灌浆的方法。隧洞工程完工后，对隧洞进出口管理带边坡采用砼喷护处理，在隧洞进出口洞顶上部设置浆砌石截水沟，截水沟底宽30cm，深度30cm，边坡1：0.5，对隧洞洞脸作喷锚衬护处理。（3）引水管道工程施工岛北引水线路沿线有马鞍、大沙、小沙、马岙、小芦塘、龙头街、白泉和唐家引水管道，引水管道全长19.746km，引水管道直径DN1000mm。管道穿越平坦地段淤泥质粘土地层采用埋地钢管，傍山低矮残丘地段地层采用钢筒砼管，跨河（渠）采用管桥，共计管桥15座。埋地钢管管壁厚10mm，管桥管壁厚12mm。陈岙和洞岙供水水库引水采用敷设埋地引水管道，陈岙和洞岙水库引水管道长5.3km，采用DN800预应力混凝土管，埋地敷设，管底部铺设0.3m厚石渣垫层，设计管桥1座。由于施工临时占地范围狭小，管道施工采用分段流水作业，分段长度一般为200m，开挖的表层耕植土和回填土在下一施工段占地范围内分开临时堆放，本段管道敷设完成后，将土方挖回回填、绿化覆土，然后进行下一分段的施工。管槽土方绝大部分采用1m3反铲挖掘机开挖，少部分采用人工修坡。管槽石方明挖主要集中在与之联结的引水隧洞的洞脸附近，采用手风钻钻孔，自上而下分层爆破开挖。用于回填的土石方在施工范围内临时堆放，多余的土石方由8t自卸汽车运至弃渣场堆弃。垫层料由5t自卸汽车运输卸至指定的沟内，再用人工扒平，采用蛙夯夯实。钢管在工厂加工，经检查合格后，用汽车运至管线附近堆放点。钢管每8m为一节，采用10～15t汽车吊吊放，对中定位对焊连接钢管。当一段管道安装完工并通过18 舟山市岛北引水工程水土保持方案报告书项目及项目区概况安装质量要求后进行压水试验，当埋设引水钢管安装好并验收合格后，即可进行土石方回填。土石方回填利用开挖土石方，由1m3挖掘机挖土回填，配合人工整平。钢管在现场拼焊成形，采用10t汽车吊吊放，对中定位对焊连接钢管。管桥桥墩基础采用D800钻孔灌注桩，灌注桩在水中搭设平台，泥浆池设在河岸边施工临时占地范围内。钻孔灌注桩施工工艺为：使用钻孔机械钻孔，边钻进边出土，在清孔过程中不断置换泥浆，直至浇筑水下混凝土为止，桩孔钻成清孔后，孔内灌注混凝土或钢筋混凝土。1.1.1.1施工总布置（1）场内外交通本工程地处某本岛，工程岛内对外交通主要以公路为主，岛外以水运为主。某本岛公路交通较为便利，329国道、72和73省道及环岛公路贯穿某本岛。本工程场内需修建、拓宽简易施工道路18km，路面宽分别为6m和3m，修建施工便桥5座，总长100m，分别沟通隧洞、管道至弃渣场及辅助企业区等交通运输。隧洞洞内需610轻轨13.5km。（2）临时生产、生活设施根据本工程建筑物布置特点及施工条件，采取分散分片布置的原则，可在各隧洞进出口、各个施工支洞口和管道建筑物附近等交通方便处布置临时生产、生活设施。各类生产、生活设施的临时占地面积见表2-3-1。表2-3-1各类生产、生活设施的临时占地面积表单位：hm2项目主要辅企工场、堆场各类仓库办公、生活福利设施合计面积1.00.150.301.45（3）施工辅助企业a、砂石料及砼系统本工程砼总量约2.96万m3，计划设0.4m3拌和机共12台，0.25m3拌和机共10台。拌和场地主要布置在隧洞进出口及管道等建筑物附近，临时占地面积0.40hm2。碎石加工场分别布置在隧洞进出口或支洞口附近，各布置1～2台PE250×400型颚式破碎机及筛分机，进行洞渣的破碎筛分。人工砂石料加工工艺流程采用三段破碎二闭路循环，其基本工艺过程为砂石料开采、破碎、筛分，18 舟山市岛北引水工程水土保持方案报告书项目及项目区概况其中筛分工艺需加水冲洗和降尘，余水排入附近临时排水系统，定期清理沉沙池，清理出的弃渣在弃渣场集中堆放。砂石料系统临时占地面积1.0hm2。b、风、水、电和综合修配加工企业施工用风：拟在3条施工支洞口各设1台4L-20/8型固定式空压机，在其余隧洞的进出口各设1台3L-10/8型固定式空压机；在马鞍、唐家引水管道的石方开挖的施工用风可接用附近隧洞的空压机，其余引水管道的石方开挖的施工用风考虑在各石方开挖处各设1台移动式VY-6/7型空压机，供风系统临时占地面积0.20hm2。施工用水可抽取溪水或水库库水，供水系统临时占地面积0.08hm2。本工程施工用电量约1600kW，拟在3个施工支洞口各设1台200kVA变压器，除白鹤山引水隧洞设1台100kVA变压器，在其余隧洞的进出口各1台设150kVA变压器，管道施工用电就近接用附近隧洞的变压器；考虑到海岛地区用电紧张，在3个施工支洞口自备80～120kW的柴油发电机组1～2台。供电系统临时占地面积0.20hm2。拟在各施工辅助企业区，设置机械(汽车)修理厂、钢筋加工厂、木材加工厂等修配加工企业。机械修理厂临时占地面积0.15hm2，钢筋加工厂临时占地面积0.20hm2，木材加工厂临时占地面积0.12hm2。各类施工辅助企业占地面积见表2-3-2表2-3-2各类施工辅助企业占地面积表单位：hm2项目砂石料系统砼系统供风系统供水系统供电系统机械修理厂钢筋加工厂木材加工厂合计面积1.00.400.200.080.200.150.200.122.35（4）施工总进度计划安排承建单位于2007年1月进点，3个月完工场地平整等施工准备工程，主体工程于从2007年4月起至2008年8月底止。总工期为20个月。计划从2007年1月至2007年3月完工场内施工道路、辅助企业、仓库及临时生活房建以及水、电线路敷设。引水管道及隧洞工程计划从2007年4月至2008年7月完工，历时16个月。扫尾工程计划从2008年7月至2008年8月完工，历时1个月。施工总进度详见表2-4。18舟山市岛北引水工程水土保持方案报告书总则18 舟山市岛北引水工程水土保持方案报告书总则（5）主要工程量工程土石方开挖总量87.72万m3，土石方填筑总量70.94万m3，综合利用量69.66万m3，外购黄砂量1.28万m3，余方量18.06万m3。主要建筑材料包括水泥10890t，钢材5620t，钢筋746t,DN1000钢筒砼管2.0km，DN800预应力砼管5.5km。1.1.1工程投资及建设单位本工程总投资13988万元，其中土建项目工程投资5660万元。某市岛北引水工程业主单位为某市开源供水有限责任公司。18 舟山市岛北引水工程水土保持方案报告书总则18 舟山市岛北引水工程水土保持方案报告书总则18 舟山市岛北引水工程水土保持方案报告书总则项目区概况1.1.1水文气象某本岛西北～东南向的中间山脊两侧沟谷发育，河流众多。其中山脊北侧河流汇入大猫洋、黄大洋，南侧河流汇入横水洋、莲花洋。各河流上游属山区性河流，源短流急，洪水暴涨暴落；下游进入平原，河流坡降平缓且受潮汐影响。入海口均设有闸门，可防御潮水倒灌入内河。某市属北亚热带南缘海洋性季风气候区，冬夏季长，春秋季短，四季分明，温暖湿润，光照充足，与相似纬度的内陆市县相比，具有夏无酷暑、冬无严寒、冬夏温差较小的气候特点，多年平均气温15.5～16.7℃左右，最热8月，平均气温25.8～28.0℃，极端最高气温39.1℃（1966年8月6日）；最冷1月，平均气温5.2～5.9℃，极端最低气温-7.9℃（1981年1月31日）。某市多年平均降雨量980.7～1355.2mm，并呈由西向东递减的趋势，其中本岛多年平均降雨量1345.7mm，多年平均陆面蒸发量758.3mm，历年4～7月上旬的春雨、梅雨和9月的台风雨，降水量占全年的大多数。由于受季风不稳定性的影响，夏秋之际易受热带风暴（台风）侵袭，冬季多大风，七八月间出现干旱，是某常见的灾害性天气。1.1.2地形地貌和地质某群岛地质构造属闽浙隆起地带的东北端，是浙江境内天台山脉向东北方向延伸入海的出露部分，为海丘地貌。全市岛屿呈西南～东北走向，南部大岛较多，海拔较高，排列密集；北部小岛为主，地势渐低，分布稀散。海域自西向东由浅入深。岛上丘陵起伏，一般大岛中央绵亘山脊或分水岭，滨海围涂造田，呈小块平原。西部桃花岛的对峙山为最高峰，海拔544.4m（1985国家高程基准，下同）。全市区域总面积2.22万km2，其中海域面积2.08万km2。共有大小岛屿1390多个，岛屿陆地面积1257km2，潮间带183.2km2，是全国最大的群岛。某本岛面积最大，面积达502km2，其中山丘面积占62％，平原面积占38％。由西北～东南向的山脊将某岛分为南、北两大片，地势中间高、两边低。岛北引水工程引水管道沿线以低山丘陵和海积小平原为主。低山丘陵高程为18～42m，地形较为平缓，山坡坡角25°～40°左右。海积小平原和低矮残丘地面高程一般为1～18m。18 舟山市岛北引水工程水土保持方案报告书总则测区位于华夏古大陆东北部，新华夏系东南沿海巨型隆起带和浙闽粤沿海燕山期活动带北段。根据区域地质资料，区域内褶皱构造不发育，以北东向、东西向断裂为主。与拟建引水管线穿越地段相关的断裂有：大地-瓦家窑一线有4条断裂与管线近60度相交，白鹤山、大山岗处各有一条断裂与管线近近60度相交，深坑处有一条断裂与管线直交。按《中国地震动峰加速度区划图（1/400万）》（GB18306-2001），工程区地震动峰加速度等于0.1g，场地地震反应谱特征周期基岩0.35s，软土0.65s，对应地震基本烈度为VII度。1.1.1土壤植被某市土壤主要有红壤土、黄壤土、基中性火山岩土、粗骨土、石质土、新积土、潮土、滨海盐土、水稻土等9个土类，分17个亚类，29个土属。土类分布面积大小依次为粗骨土、红壤土、滨海盐土、水稻土，四类合计面积占全市土壤面积的92.4%。土壤从丘陵山地到滨海滩涂地，质地由粗到细，筛选性明显，山岗陡坡为砾石砂土、滨海涂地以匀细的涂泥为主；有机质含量，山麓地带较高，山坡、滨海涂地较低，由丘陵到滨海PH值逐渐增高，盐份含量增大。某市植被区属本省天台山、括苍山山地植被片，因生境条件不同，大致可划分为草本植被、灌草丛植被和森林植被三类。滨海滩涂和小块平原上，生长着各种草本植被，丘陵和山地上长有草丛与森林。目前各岛原生植被已不多见，大多为次生植被和人生植被，马尾松和黑松是各岛主要的植被类型。本区域植被属常绿阔叶林带，另外还有盐生植被、沼生植被、木本栽培植被等，山体未开采区域植被发育良好，灌木杂草丛生。1.1.2土地利用工程区附近的土地利用类型以耕地和林地为主，某市、定海区及项目区土地利用情况见表2-6。18 舟山市岛北引水工程水土保持方案报告书总则表26某市、定海区及项目区土地利用情况表土地类型某市定海区项目区面积（km2）比重（%）面积（km2）比重（%）面积（hm2）比重（%）耕地278.2122.13%147.8726.78%69.6094.90园地33.202.64%19.913.61%00林地490.2639.00%232.3642.08%3.745.10%居民点及工矿用地181.1314.41%64.7111.72%00交通用地18.151.44%8.051.46%00水域200.9315.99%52.679.54%00未利用地55.064.38%26.604.71%00合计1256.94100%552.210073.341001.1.1社会经济某市位于浙江省东北部的某群岛，地处我国东南沿海的长江口南侧、杭州湾外缘的东海洋面上，地理位置介于东经121°30′～123°25′、北纬29°32′～31°04′之间，背靠上海、杭州、宁波等大中城市群和长江三角洲等辽阔腹地，总面积1256.94km2，2005年全市总人口为96.72万人，2005年全市实现国内生产总值272亿元，按可比价计算，比上年增长15.0%。其中第一产业增加值38.9亿元，增长0.2%；第二产业增加值107.3亿元，增长19.7%；第三产业增加值125.8亿元，增长16.2%。全市人均生产总值26931元。1.1.2水土保持现状按全国水土流失类型区的划分，某市属于水利侵蚀为主的类型-南方丘陵红壤区。全市水土流失的主要类型是水力侵蚀，广泛存在于海岛丘陵地区，在沿海海滩地区，亦存在一定的风力侵蚀，在某些坡度较大的地段以及一些有边坡开挖的基本建设项目中，还存在滑坡、崩塌等重力侵蚀。某市定海区辖区土地面积552.20km2，全区水土流失面积97.80km2，占土地总面积的17.71%，全区以轻度侵蚀为主。水土流失现状见表2-5。18 舟山市岛北引水工程水土保持方案报告书总则表25某市定海区水土流失现状表流失类型面积（km2）占总流失面积比例占总土地面积比例轻度流失70.2471.82%12.72%中度流失21.0321.50%3.81%强度流失5.035.14%0.91%极强度流失0.900.92%0.16%剧烈流失0.100.10%0.02%合计97.80100%17.71%根据《某市水土保持总体规划》，项目区所经过的马岙镇、白泉镇为某市水土流失重点预防保护区，干石览镇、临城镇为某市水土流失重点监督区，小沙镇、烟墩乡为某市水土流失重点治理区。根据实地查勘，工程所在区域植被较好，局部地方有岩石出露，山体稳定，未出现过山体滑坡、岩体崩塌，泥石流等水土流失现象，无明显水土流失。区域水土流失类型为水力侵蚀与风力侵蚀并存，以降雨和地面径流冲刷引起的水力侵蚀为主，形式以面蚀为主，局部沟蚀。项目区平均土壤侵蚀模数300t/km2.a，小于浙江省的允许土壤流失量（500t/km2.a）。近年来，某市经济快速发展与城市化进程加快，生态城市战略的实施，生态环境保护意识明显加强，水土保持状况逐年好转，主要表现为林草植被保护状况良好，基本无乱砍滥伐现象，在开发建设同时注重水土保持措施，认真落实开发建设项目水土保持“三同时”制度，水土保持编制率不断提高。特别是1991年《中华人民共和国水土保持法》颁布以来，某市进一步加大了水土保持的工作力度，对水土流失采取了许多积极有效的治理方式，现已取得初步的成效。某市近年来开发建设项目较多，所以应重点加强开发建设项目水土保持监督工作，控制新增人为水土流失，改善生态环境。18 舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测1工程建设过程中水土流失预测1.1水土流失原因分析及时段划分由于土石方挖填和搬运等活动，将剧烈改变原地形、地貌，损坏植被和径流状况，并在暴雨径流影响下产生水土流失。通过水土流失观测和预测，有助于了解整个工程区水土流失的范围、强度和危害，从而为正确划分水土流失防治分区、确定防治重点和水土保持监督检查提供依据。工程建设性质决定了水土流失产生的时段，本工程性质为新建，水土流失主要产生在施工期，考虑植被完全发挥水土保持功能有一个过程，在该阶段仍会有一定的水土流失，因此对运行初期也进行预测。1.1.1水土流失原因分析本项目造成新增水土流失的因素主要包括工程建设过程中扰动地表、损坏植被、土石方开挖、填筑和余方等。主要表现在以下方面：（1）工程施工造成的大量裸露面，由于其表层结构疏松，在降雨和重力作用下会产生中度以上水土流失，侵蚀强度可达强度到剧烈程度；（2）本工程开挖和回填土石方量较大，在运输和临时堆放过程中极易散落，造成大量水土流失；（3）施工造成的大量土石余方、临时堆土和少量泥浆，在运输和堆置过程中，如处置不当将产生大量水土流失。1.1.2水土流失时段划分根据《开发建设项目水土保持方案技术规范》（SL204-98），水土流失预测分工程建设期和运行初期两个时段。工程区水土流失主要发生在施工建设期，因此也是水土流失预测和监测的重点时段。根据建设安排，工程建设期从2007年1月至2008年8月，计20个月。考虑植被完全发挥水土保持功能有一个过程，在该阶段仍会有一定的水土流失，因此对运行初期1年也进行预测。1.2水土流失预测的内容和方法本项目水土流失主要是人力加速侵蚀和暴雨、坡面径流冲刷沉积、土方搬运所致。故水土流失预测内容主要包括：扰动原地貌面积；损坏水土保持设施面积；挖填量、余方量；可能造成水土流失的面积及流失量；可能造成的水土流失危害等方面。23 舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测1.1.1扰动原地貌、损坏土地和植被的面积本工程对原地貌的扰动、对土地和植被的损坏主要发生在施工建设的全过程。本工程对原地貌的扰动和对土地植被的损毁主要是由引水建筑物施工、施工临时设施（包括临时道路）和弃渣场布置引起的。本工程扰动土地面积共计73.34hm2，其中工程永久占地1.33hm2，施工临时占地72.01hm2，详见表3-1。表31工程扰动原地貌损坏土地和植被面积表单位：hm2序号项目耕地林地合计水田旱地一工程永久占地0.4000.931.33二施工临时设施临时占地50.9316.672.1369.73三弃渣场临时占地1.6000.682.28合计52.9316.673.7473.341.1.2损坏水土保持设施面积本工程建设损坏的水土保持设施的类型主要为引水建筑物施工和施工临时设施、弃渣场占地中植被覆盖率大于30%的林地，本工程损坏的水土保持设施面积共3.74hm2，详见表3-2。表32工程损坏水土保持设施面积表单位：hm2项目工程永久占地施工临时设施弃渣场合计林地0.932.130.683.741.1.3开挖、回填及余方1.1.3.1土石方平衡土石方平衡按以下原则进行：（1）本方案土石方均以自然方计算，土石方开挖量以总量控制，尽量综合利用开挖土石方。（2）表层耕植土用于工程建设区的绿化覆土。（3）多余土石方基本外运利用，部分土石方在弃渣场临时中转堆置。23 舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测1.1.1.1开挖、回填及余方本工程土石方开挖总量87.72万m3（自然方，下同），填筑总量70.94万m3，综合利用量69.66万m3，外购黄砂量1.28万m3，余方量18.06万m3。（1）土石方开挖共计87.72万m3，其中土方开挖52.86万m3，清表耕植土开挖22.88万m3，石方开挖11.98万m3，其中石方洞挖9.03万m3，石方明挖2.95万m3。（2）土石方填筑量70.94万m3（含借方），综合利用量69.66万m3，其中土方回填43.38万m3，绿化覆土22.88万m3，碎石垫层0.42万m3，浆砌石排水沟用石料0.02万m3，利用开挖石方轧制成混凝土骨料2.96万m3，外购砂垫层1.28万m3，（3）土石方余方量18.06万m3，其中土方9.48万m3，石方8.58万m3。1.1.1.2引水管道岛北引水管道和水库供水引水管道全长25.046km，引水系统附属构筑物主要要阀门井、加压泵站等，管道沿线基础地质条件差，淤泥质土层管道埋设开挖边坡1：3~1：5，局部傍山低矮残丘地层地质条件较好，管道埋设采用1：1边坡，管道基础及附属构筑物开挖深度2.0m，开挖土石方49.63万m3，其中土方48.86万m3，石方明挖0.77万m3。引水管道施工回填土方43.18万m3，碎石垫层0.42万m3，混凝土结构利用开挖石方轧制碎石0.35万m3，外购黄砂1.28万m3。余方5.68万m3，均为土方。1.1.1.3引水隧洞引水隧洞全长11.637km，引水隧洞除白鹤山隧洞开挖断面采用洞径2.4m的圆形洞外，其余3条隧洞开挖断面均采用2×2.6m马蹄形，隧洞开挖土石方12.42万m3，其中土方2.61万m3，削坡卸载石方明挖1.58万m3，石方洞挖8.23万m3；引水隧洞施工混凝土结构利用开挖石方轧制碎石2.50万m3，浆砌块石施工利用开挖石方0.02万m3。余方9.90万m3，其中土方2.61万m3，石方7.29万m3。1.1.1.4施工临时设施施工临时设施占地包括辅助企业加工场、临时办公及生活福利设施、仓库、施工临时道路、其他零星施工临时设施等。施工临时设施布置共开挖土石方2.23万m3，其中土方开挖0.83万m3，石方明挖0.60万m3，石方洞挖0.80万m3；施工临时设施区混凝土结构施工利用开挖石方轧制碎石0.11万m3。余方2.12万m3，其中土方0.83万m3，石方1.29万m3。23 舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测1.1.1.1耕植土工程占地面积73.34hm2，土地类型为耕地和林地，施工前先剥离占地范围内30cm表层耕植土，共开挖清表耕植土22.88万m3；耕植土在管道施工临时占地范围内堆放，管道敷设完成并回填后，取用耕植土覆土绿化，引水建筑物绿化覆土17.75万m3，施工临时设施区建筑物拆除后绿化覆土3.57万m3，弃渣场的绿化覆土1.56万m3。1.1.1.2灌注桩施工本工程管道穿越河道采用架设管桥的方式，共架设了16座管桥，交通运输新设施工便桥5座，均采用钻孔灌注桩基础，在管桥附近临时占地范围内分别布置泥浆池、循环沉淀池各21只，在钻孔灌注桩施工过程中产生的泥浆、钻渣采用定期清理，储罐车将泥浆、钻渣运至附近弃渣场集中堆放，施工开挖土方0.56万m3（包括施工产生的泥浆、钻渣），灌注桩施工结束后回填土方0.20万m3，余方0.36万m3。工程土石方挖填综合平衡情况见表3-3。表33土石方挖填综合平衡表单位：万m3序号项目挖方填方余方小计耕植表土一般土方石方总填方综合利用量外购黄砂自身利用调入利用调出利用1耕植土清表22.8822.8822.882引水管道49.6348.860.7745.2343.951.285.683引水隧洞12.422.619.812.522.529.904施工临时设施2.230.831.400.110.112.125灌注桩施工0.560.560.200.200.366绿化覆土22.8822.88合计87.7222.8852.8611.9870.9446.7822.8822.881.2818.06注：引水隧洞开挖土石方包括隧洞口边坡削坡卸载开挖土石方1.58万m3。23 舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测23舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测填方70.94余方18.06借方1.28利用方69.66挖方87.7223舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测23舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测23 舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测1.1.1可能造成的水土流失总量1.1.1.1预测方法根据对本工程的分析并结合工程区实际情况，参考《土壤侵蚀分类分级标准SL190-96》及类似的工程项目，对本工程建设可能造成的水土流失情况进行分析预测。开挖面主要是根据开挖面积、裸露时间预测可能造成的水土流失强度并计算水土流失量；临时堆土及余方等根据堆置面积、堆置时间和相应的水土流失强度来计算水土流失量。预测时间分为施工期和运行初期两个时段，其中施工期根据各类工程的施工进度，分为施工前期、施工期和施工后期。本工程可能造成的水土流失主要发生在工程征占地范围内。本方案的水土流失预测根据参照有关侵蚀方式的分级指标，结合本工程的实际情况，参照表3-4、表3-5，确定工程各部位侵蚀模数，本项目水土流失量主要采用扰动地表水土流失量计算公式（式3-1）侵蚀模数法进行预测，对临时堆放的泥浆采用流弃比法（式3-2）进行预测。nW1=∑（Fi×（Msi-Moi）×Ti）（式3-1）i=1式中：W1--扰动地表新增水土流失量（t）；Fi--各类型区扰动和损坏原地表的面积（km2）；Moi--各类型区原生土壤侵蚀模数（t/km2·a）；Msi--各类型区扰动后土壤侵蚀模数（t/km2·a）；Ti--预测时段（a）。Qi=η×W×-Fi×Moi×Ti（式3-2）式中：Qi--水土流失量（t）；η--流失系数，根据土石比例、地形条件和堆放时间取值；W--堆土量（万m3）；--土体容重（t/m3）。31 舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测参照有关工程的经验，结合临时堆土的堆放地形条件、堆放形态、堆放时间、本地区降雨特征等，确定施工期堆土流失系数和堆土的容重。表34水土流失面蚀分级指标表地面坡度地类坡度5°～8°8°～15°15°～25°25°～35°>35°非耕地林草覆盖度(%)60-7545-60轻　　度强度30-45中度强　度极强度<30%强度极强度剧烈坡耕地轻度中度表35土壤侵蚀强度分级标准表级别平均侵蚀模数[t/(km2.a)]平均流失厚度（mm/a）微度<500<0.37轻度500~25000.37~1.9中度2500-50001.9-3.7强度5000-80003.7-5.9极强度8000-150005.9-16.23剧烈>15000>16.231.1.1.1项目各分区预测参数取值1）引水建筑物岛北引水工程主体建筑物范围包括岛北引水管道19.746km，引水隧洞11.637km，供水水库引水管道5.3km。引水建筑物施工占地56.89hm2，包括引水隧洞进、出口管理范围和阀门井占地1.33hm2，施工开挖、回填土临时堆土区55.56hm2。（1）引水管道和隧洞进出口施工占地56.89hm2，施工前期0.3年为施工准备期，土壤侵蚀强度为背景强度300t/km2·a；当地表和隧洞口开挖后形成裸露面，表层疏松的土壤在重力和水流作用下开始逐渐流失，开挖后比开挖前要有一定幅度的增加，土壤侵蚀达到强度以上，施工期1.0年，预测土壤侵蚀强度8000t/km2·a；施工后期0.4年，施工活动减少、裸露面被覆盖水土流失强度大幅下降，预测土壤侵蚀强度1000t/km2·a；运行初期1.0年，预测水土流失强度500t/km2·a。（2）本工程回填土方43.18万m3，清表耕植土22.88万m3，回填土和耕植土临时堆放在引水建筑物施工占地范围内，占地面积41.50hm2，临时堆放时间0.3年，31 舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测开挖土方的堆置较为松散，容易受到降水击溅及地表水的冲刷作用，造成严重的水土流失，土壤侵蚀达到剧烈程度，临时堆土期间预测土壤侵蚀强度20000t/km2·a。临时堆土前、后该区域水土流失量已包含在引水建筑物施工占地范围水土流失量预测中，不再重复计算。（3）管桥灌注桩施工产生的2700m3泥浆含水量较大，极易流失，泥浆池等占地0.05hm2布置在引水建筑物施工占地范围内，泥浆临时堆放在泥浆池内约0.5年，预测流弃比为1.0。泥浆临时堆放前、后该区域水土流失量已包含在引水建筑物施工占地范围水土流失量预测中，不再重复计算。1）施工临时设施施工临时设施占地包括临时生产、生活设施、施工道路及施工辅助企业等，占地面积14.17hm2。（1）施工工区占地面积3.80hm2，施工工区布置对场地的平整将扰动地表土层结构，降低水土保持能力，施工前期0.1年为施工准备期，水土流失强度为背景值300t/km2·a；施工期1.2年，土壤侵蚀达到强度以上，预测水土流失强度约5000t/km2·a；施工后期0.4年，施工临时设施将被拆除，施工期间被工程设施覆盖的地表因裸露而成为新的侵蚀区，同时由于采取覆土绿化等措施，施工占地范围内水土流失强度降1000t/km2·a；运行初期1.0年，预测水土流失强度500t/km2·a。（2）本工程场内需修建、拓宽简易施工临时道路18km，路面宽分别为6m和3m，修建施工便桥5座，总长100m，施工道路占地面积10.37hm2，根据浙江省内在建和已建类似道路工程的情况，道路沿线多采用挖填结合的方式，将对道路两侧及周边良好的水土保持现状带来破坏，同时在施工过程中也会有部分土石方滑落流失。根据水土流失预测，施工前期0.1年为施工准备期，水土流失强度为背景值300t/km2·a；施工期1.2年，道路开挖后比开挖前水土流失强度有较大幅度的增加，土壤侵蚀达到强度以上，预测土壤侵蚀强度约5000t/km2·a；施工后期0.4年，道路建成后开挖边坡基本稳定，裸露面得到覆盖，水土流失强度大幅下降，预测土壤侵蚀强度约1000t/km2·a；运行初期1.0年，预测水土流失强度500t/km2·a。（3）施工便桥产生泥浆900m3在泥浆池内临时堆放，泥浆池等占地0.02hm2布置在施工临时道路占地范围内，泥浆临时堆放时间0.5年，预测泥浆流弃比系数1.0。泥浆临时堆放前、后该区域水土流失量已包含在31 舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测施工临时道路占地范围水土流失量预测中，不再重复计算。3）弃渣场本工程产生土石方余方18.06万m3，主要是引水建筑物施工多余土石方；引水建筑物施工开挖的土石方除部分自身利用外，其余多余土石方基本外运，用于附近工业园区建设，但考虑土方搬运的时序与周期，在工程沿线保留4个弃渣场，用于多余土石方外运周转与临时堆放。本方案设计在工程施工期末有12.86万m3多余土石方已被前述三个工业园区综合利用，剩余5.2万m3在弃渣场内集中堆放，等待调运利用。多余土石方堆置较为松散，容易受到降水击溅及地表水的冲刷作用，造成严重的水土流失，破坏生态环境。余方中土方与石方约各占一半，弃渣场占地面积2.28hm2，施工前期0.2年为施工准备期，土壤侵蚀强度为背景值300t/km2·a；施工期1.4年，土壤侵蚀达到剧烈程度，预测流弃比系数0.1；施工后期0.1年，弃渣场表面覆土绿化后，土壤侵蚀模数显著下降，预测土壤侵蚀强度2000t/km2·a。运行初期1.0年，弃渣场表面逐渐稳定，土壤侵蚀模数逐步下降，预测水土流失强度1000t/km2·a。工施工期及运行初期水土流失预测结果见表3-6、3-7。31 舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测32舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测32 舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测表3-6施工期主要水土流失量预测表项目面积（hm2）工程施工期原生水土流失量（t）新增水土流失量（t）水土流失量合计（t）堆置量（万m3）前期施工期后期时段（a）侵蚀强度时段（a）侵蚀强度时段（a）引水建筑物主体建筑施工区56.8900.380001.010000.429045404830回填土、耕植土临时堆土（41.50）66.06--200000.3------24902490泥浆池（0.05）0.27--流弃比1.00.5------31053105施工临时设施施工工区等3.8000.150001.210000.419229248施工临时道路10.3700.150001.210000.453614667泥浆池（0.02）0.09--流弃比1.00.5------10351035弃渣场余方2.285.200.2流弃比0.11.420000.1121038810400合计73.3484.483742240122775注：1、表中土壤侵蚀模数单位为t/km2·a，施工前期各区的土壤侵蚀模数为原生土壤侵蚀模数300t/km2·a；2、泥浆平均容重取1.15t/m3，泥浆池包括泥浆池、循环沉淀池，多余土石方容重取2.0t/m3；3、回填土、耕植土临时堆土和泥浆池的原生水土流失量计入了主体建筑施工区，不再重复计算。82 舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测表37运行初期水土流失预测及水土流失量合计表项目面积（hm2）工程运行初期原生水土流失量合计（t）新增水土流失量（t）水土流失量合计（t）堆置量（万m3）土壤侵蚀强度时段（a）原生水土流失量合计（t）新增水土流失量（t）水土流失量合计（t）引水建筑物56.8905001.01711192844611025410709施工临时设施14.1705001.043287111519062021弃渣场2.2818.0610001.07411191039210411合计73.3418.06221151366595225522314182 舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测工程水土流失预测面积73.34hm2，工程区的水土流失总量2.31万t，其中施工期水土流失量2.27万t，运行初期水土流失量0.04万t；新增水土流失量2.26万t，其中施工期新增水土流失量2.24万t，运行初期新增水土流失量0.02万t。根据以上分析，工程施工期间新增水土流失量占新增水土流失总量的99%，所以工程施工期间是本工程水土流失最主要的时段，而引水建筑物、弃渣场和施工临时设施区是水土流失最严重地段，施工期间应加强上述地段的防护与管理措施，以减少水土流失量。1.1.1可能造成的水土流失危害本项目施工期间的各项施工活动将形成大面积的裸露面和松散土石方，易造成大范围的水土流失，其可能造成的水土流失危害主要有以下几个方面：（1）诱发坍塌、滑坡等多种形式的水土流失本工程建设引起的水土流失如不进行有效防治，必将引发水力侵蚀、重力侵蚀等多种形式水土流失的发生。隧洞等施工区开挖裸露面如不加以防护，在雨水及坡面径流的侵蚀下逐渐造成坡面失稳，并有可能造成坠石和洞室坍塌等重力侵蚀，造成建筑物的损毁和人身伤亡事故。（2）影响生态环境项目区现状植被分布较好，植被覆盖率较高。在建设过程中，水土保持设施遭到破坏，对区域内的水土保持现状带来不利影响；项目剥离的耕植土、回填土、多余土石方如无任何防护措施，经雨水击溅和地面径流冲刷等作用，将会诱发面蚀，造成大量水土流失，对项目区及四周环境构成破坏。（3）影响农业生产若施工期间不采取有效的水土保持措施，流失的土石将侵入两侧农田，占压田面、淤塞田间沟渠，影响农田的排灌，对农田耕作将带来不利影响。1.2预测结果及综合分析根据预测，项目施工活动扰动原地貌面积73.34hm2，损坏水土保持设施面积3.74hm2，本工程土石方开挖总量87.72万m3，填筑总量70.94万m3，综合利用量69.66万m3，外购黄砂量1.28万m3，余方量18.06万m3。施工期20个月和运行初期12个月中工程区的水土流失总量2.31万t，其中施工期水土流失量2.27万t，运行初期水土流失量0.04万t；新增水土流失量2.26万t，其中施工期新增水土流失量2.2482 舟山市岛北引水工程水土保持方案报告书工程建设过程中水土流失预测万t，运行初期新增水土流失量0.02万t。本工程在施工期间，项目建设区的水土流失强度较现状大幅提高，并有可能诱发多种形式的水土流失，造成较大危害，影响工程安全，影响生态环境，影响农业生产，水土流失较严重的是引水建筑物、弃渣场和施工临时设施区；工程运行初期，水土流失强度降低、流失面积减少，发生区以弃渣场为主。因此对本工程建设引起的水土流失，必须根据可能造成水土流失的特点，采取有效的水土保持防治措施，对引水建筑物施工区、施工临时设施区和弃渣场等重点水土流失区域，在工程施工期和运行初期还需进行水土保持监测。做到水土保持措施与主体工程同时设计、同时施工、同时投入使用，力求把建设过程中产生的水土流失降至最低程度。引水建筑物施工区、施工临时设施区和弃渣场是产生水土流失的重点区域，也是水土流失的重点监测区域。82 舟山市岛北引水工程水土保持方案报告书水土流失防治方案1水土流失防治方案1.1方案编制的原则与目标1.1.1原则本水土保持方案树立工程建设与生态环境保护并重的思想，结合工程及项目区实际情况，准确界定水土流失防治责任范围，提出水土流失防治方案，以便给业主和施工单位实施水土流失治理和水行政主管部门监督管理提供依据，使因工程建设引起的水土流失得到有效控制。本方案的编制应遵循以下原则：（1）以《中华人民共和国水土保持法》、《中华人民共和国水土保持法实施条例》、《建设项目环境保护管理条例》、《开发建设项目水土保持方案技术规范》及有关法规、规章和其他规范性文件为主要依据，结合浙江省、某市水土保持总体规划，制定有效可行的水土流失防治措施，保护和改善生态环境。（2）本工程依据法律法规和技术规范的规定明确水土流失防治范围，实行分区防治，做到科学合理、经济可行；防治方案遵循“预防为主、全面规划、综合防治、因地制宜、加强管理、注重效益”的方针，通过工程措施、植物措施与临时工程措施相结合，形成有效的水土流失防治体系。（3）本方案为某市岛北引水工程设计的组成部分，与主体工程应相互协调；方案拟定的各项水土保持措施必须与主体工程同时设计、同时施工、同时投产使用；项目完工验收时，必须先进行水土保持设施专项验收。1.1.2目标本方案在对新增的水土流失进行有效治理的同时，还要通过植物措施修复和改善施工区的生态环境。根据本工程特点，在设计水平年2009年及方案服务期末应达到以下目标：（1）项目区防治责任范围内的水土流失均采取相应的防治措施，使扰动土地治理率达到95%，水土流失总治理度达到95%；（2）施工过程中应尽量减少对水土资源损坏，治理后防治责任范围内的水土流失强度应控制在该侵蚀类型区的土壤侵蚀强度背景值300t/km2·a，同时加强建设期水土流失全程监测和水土保持监理工作，使土壤流失控制比在0.6；82 舟山市岛北引水工程水土保持方案报告书水土流失防治方案（3）施工过程中产生的土方，应尽量通过回填和绿化加以利用，暂时不利用的土方，应妥善堆置，并做好防护，多余土石方应集中堆置并加以防护，使拦渣率达到95%；（4）施工结束后，应尽快修复植被，使植被恢复系数达到95%，水土流失防治责任范围内的林草面积达到扰动面积的15%；（5）注意开挖区和堆土区的坡面稳定；做好必要的导水截排措施，尽量减少和避免因建设活动而引起的水土流失和对工程区附近的村庄、公共设施及个人的侵害；（6）重视项目区生态环境建设，力求做到既防止水土流失又美化环境，使项目区生态景观和环境质量得到显著改善。表41水土流失防治目标表编号防治目标指标体系目标值1扰动土地治理率95%2水土流失总治理度95%3土壤流失控制比0.64拦渣率95%5植被恢复指数95%6林草覆盖率15%1.1防治责任范围及责任人1.1.1防治责任范围水土流失防治责任范围包括项目建设区和直接影响区两部分，共计94.24hm2。项目建设区主要包括工程永久占地（引水管道布置的阀门井和引水隧洞进、出口建筑物的管理范围）、施工临时占地（引水建筑物施工占地、场内临时道路、弃渣场、临时堆土场、辅助企业、临时办公及生活福利设施、仓库、其他零星施工临时设施等），共计73.34hm2，包括：1）引水建筑物施工占地56.89hm2，其中施工开挖和临时堆土占地55.56hm2，引水管道布置的阀门井和引水隧洞进、出口建筑物的管理范围为工程永久占地1.33hm2；2）施工临时设施占地14.17hm2，包括辅助企业、临时办公及生活福利设施、仓库、施工临时道路、其他零星施工临时设施等；3）弃渣场占地82 舟山市岛北引水工程水土保持方案报告书水土流失防治方案2.28hm2，本工程在引水建筑物沿线共计划设置4个弃渣场堆放废弃土石料。直接影响区为项目建设区外由于开发建设及生产活动可能造成水土流失及危害的范围。本工程直接影响区共计20.90hm2，包括引水建筑物施工占地和施工临时道路占地范围线两侧各2m，其他施工临时设施占地、弃渣场占地外5m范围。工程水土流失防治责任范围详见表4-2及附图-03。表42项目水土流失防治责任范围单位：hm2防治责任范围永久占地临时占地工程建设区引水建筑物施工占地1.3355.56施工临时设施占地14.17弃渣场占地2.28小计1.3372.0173.34直接影响区引水建筑物施工占地、施工临时道路占地范围线两侧各2m范围和施工临时设施、弃渣场占地外5m范围。20.90小计20.90总计94.241.1.1防治责任人根据《中华人民共和国水土保持法》等法律法规和“谁开发谁保护，谁造成水土流失谁负责治理”的原则，本工程的水土流失防治责任者为该工程建设单位--某市开源供水有限责任公司。1.2方案设计深度及设计水平年1.2.1方案设计深度根据SL204-98《开发建设项目水土保持方案技术规范》，水土保持方案设计深度与项目主体工程所处的阶段要求相适应。本项目主体工程可行性研究报告（送审稿）已经完成，所以本方案设计深度按可行性研究阶段深度进行编制。82 舟山市岛北引水工程水土保持方案报告书水土流失防治方案1.1.1方案设计水平年本工程属于建设类项目，设计水平年为工程完工后一年，根据主体工程施工进度安排，本工程从2007年初开工，到2008年完工，故确定水土保持方案设计水平年为2009年。1.2主体工程设计中具有水土保持功能措施的分析评价1.2.1引水建筑物选线选型合理性分析结合输水建筑物型式，岛北引水输水线路总体走向有北线管道和南线隧洞两种走向共4种方案可供比选。北线方案在大陆引水输水管道上直接分岔取水；南线方案考虑在大陆引水输水管道上直接分岔取水和从岑港水库库区设取水泵站取水。方案一（北线管道方案）：大陆引水输水管道上直接分岔取水，输水建筑物型式以输水管道为主、输水隧洞为辅，输水线路沿某本岛北部小平原布置。输水线路全长31.383km，其中输水管道长19.746km、输水隧洞长11.637km，工程总静态投资12520万元。北线方案优点是初期可供岛北水厂，运行灵活，与水库分质供水，开挖余方量较小，对环境影响小，施工方便，工期可保证，工程投资较省，缺点是管道基础地质条件差。方案二（南线隧洞、管道方案a）：取水起始点与北线管道方案一致，选在大陆引水应急工程马鞍村东面约150m，输水管道输水线路全长28.45km，其中输水管道长1.95km、输水隧洞长26.5km，输水线路沿某本岛中部低山区布置，工程总静态投资14560万元。南线方案a的优点是与水库分质供水、施工干扰小、水头损失小、远期引水规模增加，增加投资最小，缺点是初期分流至岛北水厂需敷设长约5km输水线路、隧洞较长，工期较紧张、工程投资较相对大。方案三（南线隧洞、管道方案b）：取水起始点选在大陆引水应急工程白木坑东面五条蛟输水隧洞进洞口附近，输水线路全长25.97km，其中输水管道长1.95km、输水隧洞长24.02km，输水线路沿某本岛中部低山区布置，工程总静态投资13270万元。本方案的优缺点同方案二。方案四（南线隧洞、水库方案）：从岑港水库库区设取水泵站取水，输水建筑物型式以输水隧洞为主、输水管道为辅，输水线路沿某本岛中部低山区布置。输水线路全长23.79km，其中输水管道长1.8km、输水隧洞长21.99km，工程总静态投资13530万元。南线隧洞、水库方案优点是82 舟山市岛北引水工程水土保持方案报告书水土流失防治方案输水线路供水可靠性高、施工干扰小、远期引水规模增加，增加投资较小，缺点是不能分质供水、初期分流至岛北水厂，需敷设长约5km输水线路、近期引水规模增加，增加投资较大、提水运行费用大、隧洞较长，工期较紧张。经过经济、环境、工期、总体规划等方面的综合评价比选，最终确定采用方案一北线方案，以引水管道为主、隧洞为辅的引水方式。从水土保持角度分析，方案一在施工过程中可能会对项目区及周边耕地、林地会造成一定影响，但工程引水以管道为主隧洞为辅，隧洞长11.637km，相对其它方案，方案一石方开挖量小、余方量少，环境影响小；方案二、三、四引水隧洞长度分别为26.5km、24.02km，21.99km，隧洞开挖、护砌成本高，而且隧洞施工是石方开挖和产生余方的主要部位，初期引水需敷设5km管道，方案二、三、四与方案一比较，石方开挖、搬运、余方量增加了近一倍，管道敷设施工对项目区和周边环境的扰动、影响也同时存在，总体对环境影响比方案一严重，不利于水土保持。综合各方面因素，工程选线选型从水土保持角度是合理可行的。1.1.1主体工程设计中具有水土保持功能措施的分析评价1.1.1.1引水建筑物（1）主体工程设计中，根据工程要求，对引水建筑物的引水管道根据地质条件和供水量分别采用DN1000的钢管道和DN800的预应力混凝土管道，在跨河部分采用管桥方式；并分别设计了1：3~1：5和1：1的开挖边坡，确保管道基坑的稳定；施工临时占地范围内综合利用开挖土方进行回填平整、绿化覆土，林草植被恢复。（2）引水隧洞主体工程设计了C20混凝土衬砌、C20喷混凝土、C15混凝土抹底、钢板内砌、施工临时支护等措施，确保了隧洞围岩的稳定；主体工程设计了洞脸喷锚衬护处理、隧洞进出口边坡采用砼喷护、对边坡采取合理的开挖坡度，并采取削坡卸载措施确保边坡的稳定；主体工程在隧洞内两侧设计了临时排水沟，排除洞内积水，并在隧洞出口洞顶设置截水沟。以上措施具有一定的水土保持功能，主体工程已列投资770万元，本方案不再重复计列。1.1.1.2施工临时设施（1）主体工程设计中，临时建筑在施工结束后，由施工方负责拆除，工程施工临时设施占地范围内采取绿化覆土、林草植被恢复、土地复垦等措施，以上措施具有水土保持功能。82 舟山市岛北引水工程水土保持方案报告书水土流失防治方案（2）本工程引水隧洞进出口附近均有机耕路通达，在布置施工道路时尽量利用这些现有道路，减少新建道路长度，以上措施减少了施工道路建设长度，也减少了对土地的占用和对周边的影响范围，降低了水土流失总量，具有一定的水土保持功能。1.1.1.1弃渣场本工程在引水建筑物沿线布置了4个弃渣场，集中堆放开挖余方，根据某市统一规划作综合利用，对余方作集中堆放管理，使余方不到处散落，以上措施具有一定的水土保持功能。施工临时占地范围绿化覆土、林草植被的恢复、土地复垦主体工程设计已列投资147.2万元，本方案不再重复计列。1.1.2评价结论综上所述，主体工程设计中已采取的引水建筑物合理的选线选型、引水隧洞的衬砌防护、隧洞出口的砼喷护、截排水措施、洞脸喷锚衬护处理、施工临时占地范围内绿化覆土、林草植被的恢复、土地复垦、余方的集中堆放、综合利用都具有一定的水土保持功能，基本满足水土保持要求，对主体工程中已列具有水土保持功能措施的投资，本方案不重复计列。由于设计所处阶段和侧重点的不同，除上述已采取的措施外，还应从水土保持角度提出工程施工过程中的临时防护措施和管理措施要求，对引水建筑物、施工临时设施、弃渣场等水土流失重点防治区域作重点设计，进一步提出水土流失防治措施要求，同时提出各项方案实施进度安排及水土保持投资估算。1.2水土流失防治分区及水土保持措施总体布局1.2.1水土流失防治分区根据防治范围准确、治理措施布局合理、技术指标可行、方案经济有效的原则，结合工程项目特点及对水土保持影响、区域自然条件、施工布置、施工时序、项目的功能分区等，将工程水土流失防治责任范围共分为3个防治区：Ⅰ区为引水建筑物防治区，防治范围面积66.91hm2（包括直接影响区），主要包括施工开挖和临时堆土占地55.56hm2，引水管道布置的阀门井和引水隧洞进、出口建筑物的管理范围为工程永久占地1.33hm2以及其两侧各2m直接影响区10.02hm2。本区主体工程已设计了详细的隧洞防护措施以及隧洞排水、隧洞出口截水、砼喷护、82 舟山市岛北引水工程水土保持方案报告书水土流失防治方案洞脸喷锚衬护处理、绿化覆土、林草植被恢复等措施，本区主要对开挖的回填土、清表耕植土临时堆土进行防护、对管桥施工后产生的泥浆进行处理、对隧洞进出口开挖边坡设计绿化等措施。Ⅱ区为施工临时设施防治区，总面积24.37hm2（包括直接影响区），施工临时设施占地包括辅助企业加工场、临时办公及生活福利设施、仓库、施工临时道路、其他零星施工临时设施等14.17hm2及其周边5m直接影响范围10.20hm2。主体工程已考虑临时建筑物的拆除、绿化覆土、林草植被的恢复、土地复垦。本区主要采取施工期间的临时排水、施工结束后的场地平整、临时施工道路临时排水和边坡绿化设计等措施。Ⅲ区为弃渣场防治区，总面积2.96hm2（包括直接影响区），主要是在引水建筑物沿线布置的4个弃渣场及其周边5m直接影响范围，主体工程已设计了集中堆放、综合利用等措施，本方案主要采取拦渣、截水、覆土绿化等水土保持措施。1.1.1水土保持措施总体布局本工程水土保持防治措施体系见表4-3。表43水土流失防治措施体系表防治分区主体工程已设计措施本方案设计措施Ⅰ区（引水建筑物防治区）(1)边坡设计合理的开挖坡度，边坡削坡卸载、砼喷护；(2)C20混凝土衬砌；(3)施工临时支护；(4)洞脸喷锚衬护处理；(5)隧洞内两侧布置排水沟，隧洞进出口洞顶设置截水沟；(6)绿化覆土、林草植被的恢复。(1)回填土、耕植土临时堆土防护措施；(2)施工排水措施；(3)泥浆处理；(4)隧洞进出口及洞脸绿化；(5)管理措施（包括土石方挖、运、填和泥浆的处理）。Ⅱ区（施工临时设施防治区）(1)临时建筑物的拆除；(2)绿化覆土、林草植被的恢复、土地复垦。(1)施工期间临时排水；(2)施工结束后的场地平整；(3)道路边坡防护、排水。Ⅲ区（弃渣场防治区）(1)余方集中堆放、管理；(2)统一规划、综合利用。(1)拦渣、截水措施；(2)弃渣场表面的覆土绿化；(3)管理措施。82 舟山市岛北引水工程水土保持方案报告书水土流失防治方案1.1分区防治措施1.1.1Ⅰ区（引水建筑物防治区）Ⅰ区为引水建筑物防治区，主要是引水建筑物施工的永久占地和临时占地及其直接影响区范围，包括施工开挖和回填土、耕植土临时堆土占地、引水管道布置的阀门井和引水隧洞进、出口建筑物的管理范围等，防治范围总面积66.91hm2。主体工程设计中，根据各开挖面的岩性和稳定性确定了管道沟槽和边坡开挖的合理坡度，对隧洞作重点衬砌、支护，隧洞内两侧设置排水沟，洞脸喷锚衬护处理、隧洞进出口采取砼喷护、截水沟等措施，对施工临时占地范围内采取绿化覆土、林草植被恢复等措施，各类防护措施基本满足水土保持要求。本方案新增措施主要是对临时堆放的回填土、耕植土作拦挡设计，对隧洞进出口边坡和隧洞洞脸采取绿化措施，对钻孔灌注桩施工产生泥浆作处理。（1）本工程引水管道总长25.046km，其中岛北引水管道长19.746km，两座供水水库新敷设引水管道5.3km，引水隧洞长11.637km。管道回填土方43.18万m3和施工临时占地范围内清表耕植土在施工范围内临时堆放，用于管道敷设完工后基坑的回填和施工临时占地范围内的绿化覆土，引水管道和引水隧洞开挖多余土石方15.58万m3在弃渣场集中堆放，余方的防护措施见弃渣场防治区。回填土、耕植土分开临时堆放，间隔距离不小于15m，回填土、耕植土虽然临时堆放时间不长，平均为0.3a，但是堆土量大、较为松散，如不采取有效防护措施，有可能造成大量水土流失。针对本工程实际情况，根据管道施工分段实施的特点，本方案设计在施工占地范围内分段设置回填土、耕植土临时堆土场，取用优质回填土土料，在回填堆土四周修筑土围堰护脚，并在围堰外侧设置排水沟和沉沙池引导区域集水排放至附近河道，若引水建筑物施工区一侧设有临时道路或经过泥浆池区域，则该侧排水沟和沉沙池布置在临时道路或泥浆池外侧。设计土围堰顶宽50cm，围堰高0.6m，边坡1：1，堆土坡度1：2，堆土高度3.5m，考虑堆土松散系数1.33，需修筑土围堰长50km，工程量33000m3。排水沟采用人工开挖成形，用铁锹将坡面拍实，排水沟高30cm，底宽30cm，边坡1：0.5，排水沟总长50km，开挖工程量6750m3。沿排水沟线路每间隔500m设置一只沉沙池，沉沙池出水口设置土工布包碎石反滤棱体。沉沙池设计尺寸为（长×宽×高）6m×5m×1.5m82 舟山市岛北引水工程水土保持方案报告书水土流失防治方案，采用浆砌片石衬砌，衬砌厚度为30cm，共100只，开挖工程量5488m3，浆砌片石工程量988m3。施工区积水经沉淀、过滤后，排入施工区附近河道。施工期间加强对排水沟和沉沙池的管理，及时清理淤塞泥土杂物等，确保排水畅通。引水建筑物施工还须加强基坑防护措施，基坑内积水及时排放至附近的排水系统。排水沟尺寸计算如下：最大洪峰流量计算公式：Q=AV流速计算公式：其中：Q--最大洪峰流量，m3/s；A--过水断面面积，m2，A＝bh+mh2；V--流速，m/s；R--水力半径，m，；i--排水沟比降，取3‰；n--排水沟糙率，n＝0.025；h--排水沟深度，m；b--排水沟底宽，m；m--排水沟边坡比，m＝0.5。根据本工程水文计算，引水建筑物施工区一年一遇P＝10％的最大洪峰流量约为0.16m3/s。经试算确定排水沟尺寸高30cm，底宽30cm，边坡1：0.5，施工区两侧排水。根据排水设计手册，水流在沉沙池内停留时间以5min计算，则沉沙池规格为（长×宽×高）6m×5m×1.5m。（2）本工程管道穿越河道采用架设管桥的方式，共架设了16座管桥，管桥为钻孔灌注桩基础，在钻孔灌注桩施工过程中将产生泥浆、钻渣2700m3，在管桥附近临时占地范围内分别布置16只泥浆池、循环沉淀池，尺寸均为(长×宽×高)4m×4m×1.5m，采用浆砌片石衬砌，衬砌厚度30cm。开挖土方中需综合利用的在临时堆放场地集中堆放，多余土方堆放在弃渣场，为减少水土流失，采取加强施工管理措施，合理安排各施工工序，做到不随意弃置泥浆，施工过程中定期对钻渣、废弃泥浆进行清理，采用储罐车将废弃泥浆、钻渣运至附近弃渣场排放，施工后采用开挖土方回填，并覆盖30cm耕植土。本方案设泥浆池、循环沉淀池各16只，土方开挖998m3，浆砌片石230m3。82 舟山市岛北引水工程水土保持方案报告书水土流失防治方案（3）主体工程已设计引水隧洞洞内两侧布置排水沟、隧洞出口洞顶布置截水沟，隧洞进出口边坡设计合理坡度、削坡卸载、边坡砼喷护、洞脸喷锚衬护等措施基本满足水土保持要求。本方案新增隧洞进出口的绿化措施，引水隧洞洞脸选用挂网喷播植草绿化，喷播植草绿化面积1600m2，隧洞进出口边坡的坡脚处种植攀援植物常春藤绿化，株距30cm，合计1200株。Ⅰ区防治措施主要包括主体工程设计中采取的设计合理开挖边坡、衬砌、支护、截排水、绿化覆土、林草植被恢复等措施；本方案新增措施包括土围堰50km（工程量33000m3），排水沟50km（土方开挖6750m3），浆砌片石沉沙池100只（土方开挖5488m3，浆砌片石988m3），浆砌片石泥浆池32只（土方开挖998m3，浆砌片石230m3），挂网喷播植草绿化1600m2，种植常春藤1200株。1.1.1Ⅱ区（施工临时设施防治区）Ⅱ区为施工临时设施防治区，主要包括辅助企业加工场、临时办公及生活福利设施、仓库、施工临时道路、其他零星施工临时设施及其周边5m直接影响范围，防治范围总面积24.37hm2。主体工程设计中已考虑施工结束后临时建筑物的拆除和临时占地范围内的绿化覆土、土地复垦、林草植被恢复，并在主体工程投资中估列了相关费用，本方案不再重复计列该项费用。本方案新增措施主要为施工期间的临时排水、砂石料堆放场地防护、工程完工后的场地平整、泥浆处理；主体工程设计中施工临时道路现阶段仅初定了大体的路线，未进行具体的断面设计，所以本方案主要提出道路边坡防护、排水等水土保持措施和管理措施。（1）施工临时设施区占地3.80hm2，其中建筑物面积1.45hm2，本方案在工区四周设置浆砌片石排水沟，引导地表径流统一合理排放，并在各工区设2个沉沙池，沉沙池出口设置反滤棱体，沉沙池启用后，要定期做好巡视和维护，并将沉淀的泥沙及时运往附近弃渣场堆置，施工结束后，将排水沟和沉沙池回填。根据本工程水文计算，施工临时设施区一年一遇P＝10％的最大洪峰流量约为0.05m3/s，排水沟和沉沙池计算方法与I区相同，排水条件为单侧排水，经试算确定排水沟采用30cm×30cm浆砌片石矩形断面，衬砌厚度为20cm，总长3400m，浆砌片石沉沙池设计尺寸均为4m×3m×1.5m（长×宽×82 舟山市岛北引水工程水土保持方案报告书水土流失防治方案深），衬砌厚度为30cm，共26只，沉沙池出水口设置土工布包碎石反滤棱体。施工过程中对排水沟、沉沙池及时清理维护，清理出的淤泥垃圾运至弃渣场集中堆放，施工结束后，对排水沟、沉沙池进行填埋，并平整场地。（2）本工程外购黄砂1.28万m3，碎石垫层和混凝土骨料采用开挖块石轧制共3.38万m3，为减少水土流失，在施工过程中对这些临时堆放的建筑材料需要采取临时遮盖措施，本方案新增彩条布遮盖0.50万m2，碎石轧制加工场地布置在工区靠排水沟一侧，利用工区临时排水沟排除污水，污水经沉沙池沉淀过滤后排至附近排水系统，定期清理沉沙池、排水沟，清理出的废料在弃渣场集中堆放。（3）施工临时道路的水土流失防治以防为主，根据地形图和现场查勘，修建施工道路的区域，基本上较为平坦，施工不会形成大面积的挖填边坡，本方案要求在场内道路的修建过程中，应加强水土保持管理，注意开挖边界，减少对道路两侧植被的破坏，开挖的土石方应运至堆场集中堆置，不得随意倾倒，对散落在直接影响区的土石料要及时清理。本工程道路占地范围大部分比较平坦无较大边坡，对局部道路施工中形成开挖边坡的地段，边坡采用乔灌结合的绿化方式，沿坡用攀援植物常春藤绿化，沿公路内侧单行种植，株距0.50m，共种植3500株；乔木采用香樟，胸径7cm，沿公路内侧单行种植，株距3m，共种植585株，路道路外侧利用引水建筑物沿线设置的排水系统排除区内积水。（4）本工程共架设了5座施工便桥长100m，施工便桥为钻孔灌注桩基础，在钻孔灌注桩施工过程中将产生泥浆、钻渣900m3，在施工便桥附近临时占地范围内分别布置5只泥浆池、循环沉淀池，尺寸均为(长×宽×高)4m×4m×1.5m，采用浆砌片石衬砌，衬砌厚度30cm，泥浆池、循环沉淀池的泥浆、钻渣处理方式同I区。（5）工程结束后由施工单位负责将本区的临时工程拆除，建筑物拆除后对场地进行平整，再覆盖耕植土、进行土地复垦。本方案新增场地平整面积3.80hm2。Ⅱ区主要防治措施主要包括主体设计中完工后临时建筑物的拆除和临时占地范围的绿化覆土、土地复垦，本方案新增措施包括浆砌片石泥浆池、循环沉淀池各5只（土方开挖313m3，浆砌片石73m3），浆砌片石排水沟3.4km（土方开挖887m3，浆砌片石581m3），浆砌片石沉沙池26只（土方开挖551m3，浆砌片石83m3），彩条布0.50万m2，场地平整面积3.80hm2，种植常春藤3500株、香樟585株。1.1.1Ⅲ区（弃渣场防治区）III区为弃渣场防治区，防治范围总面积2.96hm2，主要是引水建筑物沿线布置的4个弃渣场及其周边5m直接影响范围。82 舟山市岛北引水工程水土保持方案报告书水土流失防治方案主体工程设计中主要考虑了弃渣的集中堆置和弃渣结合某市统一规划综合利用。经过对项目区实际情况的调查，某市岛北地区工程建设较多，土石方资源缺乏，本工程沿线有岛北工业园区、临城工业园区、和邦工业园区等工程项目建设急需土石方，完全可以利用本工程多余土石方18.06万m3，而主体工程设计了较多的弃渣场，既占用土地又浪费资源。为确保有效控制水土流失，工程多余土方基本外运，用于附近工业园区建设，但考虑土方搬运的时序与周期，在工程沿线保留4个弃渣场，用于多余土石方外运周转与临时堆放。本方案设计在工程施工期末有12.86万m3多余土石方已被前述三个工业园区综合利用，剩余5.2万m3在弃渣场内集中堆放，等待调运利用。本方案考虑保留4个弃渣场（容量9.0万m3），堆放多余土石方5.2万m3，其中1#弃渣场堆放多余土石方1.5万m3（合松方2.0万m3），2#弃渣场堆放多余土石方1.2万m3（合松方1.5万m3），3#弃渣场堆放多余土石方1.8万m3（合松方2.4万m3），4#弃渣场堆放多余土石方0.7万m3（合松方1.0万m3）。弃渣场有关特性表见表4-4。表44弃渣场特性表弃渣场1#2#3#4#合计位置(桩号)1+63419+58527+18831+167--面积（hm2）0.650.500.800.332.28地面高程（m）0~530~3550~7047~52--容量（万m3）2.52.03.01.59.0余方量（万m3）自然方/松方1.51.21.80.75.22.01.52.41.06.9（1）弃渣场遵循“先拦挡后弃渣”的原则，以避免和减少弃渣场的水土流失，余方堆放时分层弃置、随弃随压实。各弃渣场均设置浆砌块石挡墙进行拦挡，弃渣场上方根据集水情况修建浆砌块石截水沟拦截坡面汇水，弃渣场的堆置边坡1：2，边坡垂直高度增加4m，设置一条2m宽马道。本工程余方堆置高度较高，坡脚均采用浆砌块石防护，为确保边坡稳定，本方案对弃渣场进行坡面稳定分析。分析采用瑞典条分法，计算公式如下：82 舟山市岛北引水工程水土保持方案报告书水土流失防治方案式中：Fs-土坡稳定系数；ci、li-滑弧面上第I条土的粘聚力和弧长；-分别为第I条土的容重、土条宽度、平均高度和内摩擦角；-土条底面中心过圆心的法线于过圆心O点的铅垂线间的夹角。经过试算求得最小土坡稳定系数为1.854，大于容许值1.1，满足要求，渣体边坡稳定。本工程4个弃渣场采用相同的挡墙断面尺寸：挡墙基础和墙身均采用M7.5浆砌块石，基础埋深0.40m，基础宽度1.70m，挡墙顶宽0.50m，内边坡1：0.4，外边坡垂直，地面部分高1.50m，C15混凝土压顶厚10cm，挡墙单宽体积1.88m3，本工程弃渣场砌筑M7.5浆砌块石挡土墙总长577m。挡墙稳定性计算如下：抗滑稳定计算公式：式中：-墙体抗滑稳定安全系数；-浆砌块石挡墙与岩基摩擦系数，计算取0.44；-竖向荷载总和；-水平荷载总和。抗倾稳定计算公式：式中：K0-抗倾稳定安全系数；W-墙体自重；Nx-墙体外部荷载的水平分力；Ny-墙体外部荷载的竖向分力；a-W对墙趾点的力矩；b-Ny对墙趾点的力矩；h-Nx对墙趾点的力矩。经过计算弃渣场挡墙抗滑稳定系数Kc均为1.753，大于规范允许值1.3；弃渣场挡墙抗倾稳定安全系数K082 舟山市岛北引水工程水土保持方案报告书水土流失防治方案均为2.319，大于规范允许值1.5。所以本方案弃渣场浆砌石挡墙满足稳定要求。（2）弃渣场截、排水沟断面确定：根据本工程水文计算，弃渣场一年一遇P＝10％的最大洪峰流量约为0.50m3/s，排水条件为单侧排水，水流汇入山间原始排水系统，截水沟尺寸计算方法同I区，经过计算确定弃渣场截水沟断面尺寸为：底宽60cm、深60cm、沟边坡比1：0.5，截水沟比降3‰，衬砌厚度20cm，弃渣场共布置浆砌石截水沟646m。为有效排除弃渣场坡面汇水，根据坡面集水面积和类似工程经验，本方案在挡墙外侧设置浆砌片石排水沟520m，排水沟断面尺寸为：底宽40cm、深40cm、沟边坡比1：0.5，截水沟比降3‰，衬砌厚度20cm。弃渣场防护措施见汇总表4-5。表45弃渣场防护措施汇总表弃渣场浆砌石挡墙截、排水沟工程量汇总长（m）基础开挖（m3）浆砌块石（m3）C15砼压顶（m3）长（m）基础开挖（m3）浆砌块石（m3）基础开挖（m3）浆砌石（m3）C15砼压顶（m3）1＃208141391101631637543553710187131712＃13894259716116174342380712487473＃8457158425024911435930147653294＃147100276872723326536081339351合计5773921084296466452961401157829520364198（3）弃渣场堆放余方前，应先清除表层耕植土，耕植土在弃渣场内分开临时堆放，余方堆置后，为减少余方在临时堆置过程中的水土流失，在余方表面绿化覆土30cm，并撒播草籽绿化，同时加强对余方运输的管理，工程余方在运至弃渣场的过程中，运输车辆采用蓬布遮盖，避免敞开式运输造成土石方沿程散落。本方案新增绿化覆土1.56万m3，撒播草籽绿化3.20hm2。本区的防治措施除主体工程已设计的弃渣集中堆放、综合利用外，主要是对余方82 舟山市岛北引水工程水土保持方案报告书水土流失防治方案边坡和挡墙进行稳定分析，新增拦渣浆砌块石挡墙577m、浆砌片石截水沟646m、浆砌片石排水沟520m（其中土方开挖1401m3，浆砌石1578m3，C15混凝土29m3），块石料直接在隧洞施工多余土石方中拣集，新增绿化覆土1.56万m3，撒播草籽绿化3.20hm2。1.1方案实施进度安排及工程量根据开发建设项目水土保持“三同时”制度的要求，本方案的实施必须与主体工程同步进行，并进行合理衔接，确保主体工程与水土保持措施顺利实施，尽量减少水土流失，减少对周围环境的破坏。参照本项目各类工程施工进度安排，新增水土流失防治措施实施进度计划及工程量汇总详见表4-6。表4-6新增水土流失防治措施实施计划进度及其工程量表防治区及防治措施防治措施工程量及分年度实施计划进度　单位合计2007年2008年1～8月Ⅰ区（引水建筑物防治区）　工程措施土围堰m3330002200011000土方开挖m31323688244412浆砌片石沉沙池、泥浆池m31218812406植物措施挂网喷播植草m21600800800种植常春藤株12001200Ⅱ区（施工临时设施防治区）工程措施土方开挖m317511751浆砌片石排水沟m3581581浆砌片石沉沙池、泥浆池m3156156场地平整hm23.803.80彩条布覆盖万m20.500.50植物措施种植常春藤株35003500香樟株585585续表4-6Ⅲ区（弃渣场防治区）工程措施浆砌块石m315781578C15混凝土m32929土方开挖m314011401绿化覆土万m31.561.5682 舟山市岛北引水工程水土保持方案报告书水土流失防治方案植物措施撒播草籽hm23.203.20表4-7主体工程与水土保持工程施工进度形象图防治分区本方案设计水土保持措施2007年2008年12345678910111212345678Ⅰ区（引水建筑物防治区）土围堰、排水沟、沉沙池、挂网喷播植草绿化、种植常春藤Ⅱ区(施工临时设施防治区)排水沟、沉沙池、彩条布覆盖、场地平整、种植常春藤、香樟Ⅲ区（弃渣场防治区）浆砌块石挡墙、截水沟、排水沟、绿化覆土、撒播草籽绿化说明：　　　　　　表示主体工程施工进度　　　表示水土保持工程施工进度82 舟山市岛北引水工程水土保持方案报告书水土保持监测1水土保持监测1.1监测目的工程位于受梅雨及台风雨影响的水力侵蚀区域，易产生水土流失。实施水土保持监测的主要目的：（1）监控建设期工程水土流失状况和运行初期水土保持设施运行状况，及时发现和纠正不规范的施工行为，确保水土保持设施的正常有效运行，减少水土流失；（2）实时掌握工程建设期间水土流失强度，科学评价工程建设产生的水土流失量及其影响。同时，为施工阶段产生的水土流失进行定量分析，提供依据和积累资料；（3）验证水土保持方案实施后，水土保持工程措施和植物措施在蓄水保土方面的作用及其效益；（4）检验水土流失防治目标的准确性，水土保持监测结果是水土保持设施完工验收的重要依据。1.2监测原则（1）承担水土保持监测任务的机构必须具有水利部颁发的水土保持监测资格证书，从事监测工作的技术人员也应有水利部培训合格颁发的上岗证书。（2）根据水土保持措施总体布局分区布设监测点和监测小区。（3）监测时间分施工期和运行期。（4）监测过程中遵循全面调查与重点观测相结合，定期调查与动态观测相结合，调查、观测与巡查方法相结合。（5）监测技术、方法等符合《水土保持监测技术规程》的有关规定，监测方法和监测内容依据经济、合理、可靠的原则进行选择，确保通过监测能够客观地反映各防治区水土保持方案实施后的效益。1.3监测时段本工程监测时段为施工期20个月（2007年1月~2008年8月）和运行初期一年（2008年9月~2009年8月）。1.4监测的基本要求（1）代表性：82 舟山市岛北引水工程水土保持方案报告书水土保持监测包括环境条件和试验条件两个方面都应具有代表性。指所选择的观测站点的各种自然条件（如气候、土壤、地形等）能与整个项目区相应。试验条件的代表性指试验小区布设、面积大小、测试方法等试验设计（含调查方法和路线等）要有代表性。（2）合理性：监测之前要对监测项目进行调查，确定监测项目的影响因子，做到监测有的放矢。（3）精确性：严格按照有关规范进行，防止出现不准确或错误的结果。1.1监测内容1）施工期（1）影响水土流失的主要因子，包括降雨、地形、地貌、土壤、植被类型及覆盖率、水土保持设施数量和质量。（2）水土流失量，主要为水力侵蚀和重力侵蚀引起的面蚀、崩塌、掉块和淤积等。（3）水土流失灾害，主要为附近植被及生态环境的破坏、当地社会环境遭受的影响等。2）运行初期（1）植被生长情况及拦挡设施完好率。对植被生长情况的调查中，通过设置样地，测定其存活率、郁闭度、覆盖度、生长量等情况；对实施的各类工程措施如挡土墙、排水沟的效果、控制水土流失设施的完好率等进行监测。（2）调查各类水土保持设施的效益，包括各类防治措施防洪减沙、苗木草种长势及改善生态环境等的作用。1.2重点监测地段及监测点水土流失重点监测地段及监测点分布如下：（1）引水建筑物施工区：在引水建筑物施工占地范围内设置9个监测点，监测点号I-1~I-9；（2）施工临时设施区：在施工临时设施区布置10监测点，监测点号II-1~II-10；（3）弃渣场：在弃渣场布置10个监测点，点号III-1~III-10。1.3监测方法（1）雨量观测82 舟山市岛北引水工程水土保持方案报告书水土保持监测利用工程区附近雨量站的同步降雨量数据。（2）简易水土流失观测场法在耕植土临时堆放场选择5×5m的坡面上以矩形方式均匀布设直径0.5cm长100cm并带有刻度的钉状钢钎9根，钢钎应沿垂直方向打入坡面钉帽与坡面齐平，在钉帽上分别做上标记并记录初始刻度。每逢降雨过后，通过观测钉帽距地面的高度，扣除沉降的影响来计算土壤侵蚀厚度和总的土壤侵蚀量。计算公式如下：式中：A--土壤侵蚀量（m3）；Z--侵蚀厚度（mm）；S--水平投影面积（m2）；θ--斜坡坡度值。（3）简易坡面量测法在开挖裸露面上，测量坡面形成初的坡度、坡长，地面组成物质、容重等，每次降雨之后量测侵蚀沟的体积，得出侵蚀量进而计算出流失量。（4）植被生长发育状况调查对项目区的水土保持植物措施设立固定标准地，调查树高、胸径、冠幅、生物量、郁闭度、覆盖度、成活率及植物种类等的植被生长发育状况，调查于工程完工后的每年4月和10月进行。（5）现场巡查法现场巡查法主要用于项目区在工程建设期和生产运行期，建设期主要巡视引水建筑物施工区、弃渣场、交通工程区及施工临时设施区水土保持措施落实与运行状况；运行初期，巡查弃渣场等处的水土保持设施的有效性、稳定性和完好率。调查前编制调查表，巡查时间确定在一次暴雨后和每年的4至10月汛期过后，24h降雨量大于50mm至少一次对拦挡设施的质量和运行情况进行巡查监测，若有损坏情况，应立即修补或重建。（6）地面观测法根据本工程的特点，水土流失量可采用沉沙池法进行观测，定点监测引水建筑物施工区、弃渣场、交通工程区及施工临时设施区的水土流失情况。82 舟山市岛北引水工程水土保持方案报告书水土保持监测水土流失监测点网状布置，区内排水沟及临时排水沟，将水力侵蚀的泥沙引入沉沙池，观测沉沙池中的泥沙淤积量，以反映引水建筑物施工区和弃渣场的水土流失情况。观测同时，记录天气情况，降雨量数据可利用某市气象站观测资料。1.1监测点位布设及频次监测时间32个月，为施工期20个月和运行初期1年，重点为施工期。本方案监测频率为汛期每月监测一次，非汛期每两月监测一次，遇暴雨加测一次，暴雨指降雨量大于50mm/24h。各监测点监测内容、方法和时间见表5-1，监测点布置见附图-3。1.2观测设施各种监测方法所需的主要设施见表5-2。1.3监测管理制度（1）组织领导：监测工作应由工程建设单位负责组织实施，委托具有监测资质的单位承担，建议地方水行政主管部门对监测工作进行协调、监督，以保证监测工作的顺利进行。（2）技术保证：监测工作应严格按照《水土保持监测技术规程》（SL277-2002）的规定执行，由具有一定资质的、配备有相应的监测设备和仪器的单位进行水土流失监测。（3）方案实施：承担本项目水土保持监测的单位应在签订监测合同后，编制水土保持监测实施方案，并报送水土保持方案原批准机关备案。监测工作进行过程中，应及时将监测的原始资料进行整理，对监测结果作出综合分析与评价，并编制施工期和运行期水土保持监测报告，按季度向水行政主管部门和相应的监测管理机构以及建设单位提供监测报告，以便及时作出相应的处理措施，并由建设单位组织对水土保持方案设计进行调整，避免发生严重的水土流失后果。（4）监测费用：按水利总保监[2005]22号文并结合实际工作量计列，列入水土保持措施总投资。82舟山市岛北引水工程水土保持方案报告书水土保持监测82 舟山市岛北引水工程水土保持方案报告书水土保持监测表5-1水土保持监测内容、方法和时间监测点编号监测点位置监测项目监测方法监测内容监测时段及频率（施工期20个月、运行初期1年）I-1~I-9引水建筑物防治区植物生长状况标准地调查高、胸径、生物量、覆盖度、郁闭度、成活率每年二次降雨量收集附近雨量站实测值降雨强度、历时及过程/监测土壤侵蚀模数简易水土流失观测场法径流量、泥沙量汛期每月监测1次，非汛期每两月监测1次，遇暴雨加测1次。水土保持设施完好率现场调查水保设施损毁情况每年二次水土流失危害现场巡查坍塌、掉块等每年四次II-1~II-10施工临时设施防治区植物生长状况标准地调查高、胸径、生物量、覆盖度、郁闭度、成活率每年二次水土保持设施完好率现场调查水保设施损毁情况每年二次水土流失危害现场巡查坍塌、掉块等每年四次III-1~III-10弃渣场防治区监测土壤侵蚀模数简易水土流失观测场法径流量、泥沙量汛期每月监测1次，非汛期每两月监测1次，遇暴雨加测1次。植物生长状况标准地调查高、胸径、生物量、覆盖度、郁闭度、成活率每年二次水土保持设施完好率现场巡查水保设施损毁情况每年二次巡查水土流失危害现场调查压埋农田、阻塞沟道等每年四次本方案中的暴雨标准为50mm/24h。82 舟山市岛北引水工程水土保持方案报告书水土保持监测表5-2水土保持监测设施监测方法监测仪器与设施数量调查监测法面积监测植被监测GPS定位仪1台相关处理软件1套计算机1台地形图1套数码照相机1台2m抽式标杆2支30m皮尺子1支地面监测法简易水土流失观测场法0.6cm钢钎27根2m抽式标杆2支50m皮尺1支风速仪1个温度计3个湿度计3个电子天平1台集流桶1个流速仪1个分析仪器、试剂若干简易坡面量测法计算器1件50m皮尺1支计算机1台数码照相机1台坡度仪4个罗盘仪2个打印机1台82 引水工程水土保持方案报告书水土保持投资概算及效益分析1水土保持投资估算及效益分析1.1水土保持投资估算1.1.1编制依据水土保持投资是主体工程设计估算的组成部分，本方案新增水土保持投资采用《浙江省开发建设项目水土保持工程概（估）算费用构成及编制办法（试行）》进行编制，编制采用的价格水平年、基础材料价格等主体工程设计估算一致，主要依据有：1）《浙江省水利水电工程费用定额及概算编制规定》（2006）70号文；2）《浙江省水利水电建筑工程预算定额》（1998）；3）《浙江省水利水电工程施工机械台班费定额》（1998）；4）《某市岛北引水工程可行性研究报告》（2006年12月）；5）《水土保持工程概(估)算编制规定》水利部水总〔2003〕67号；6）《水土保持工程概算定额》水利部水总〔2003〕67号；7）《浙江省开发建设项目水土保持工程概（估）算费用构成及编制方法》（试行），浙水保[2005]2号；8）《浙江省水土保持植物工程概算定额》（试行），浙水保[2005]2号；9）《浙江省物价局、财政厅、水利厅关于〈浙江省水土保持设施补偿费水土流失防治费征收和使用管理办法〉的通知》，浙价[1997]107号、（1997）财综37号；10）某市人民政府”关于印发《某市实施〈浙江省水土保持设施补偿费水土流失防治费征收和使用管理办法〉细则》的通知”，舟价（98）149号。11）其它有关文件、规定。1.1.2编制说明投资估算编制价格水平年与主体工程一致，确定为2006年。1．工程措施1）人工预算单价82 引水工程水土保持方案报告书水土保持投资概算及效益分析根据《浙江省水利水电工程费用定额及概算编制规定》（2006）70号文规定26元/工日，增加厅定额站(1997)02号文件规定计取海岛津贴1.39元/日，合计人工预算单价为27.39元/工日。2）材料预算单价按2006年第9期《某州市建设工程价格信息》确定，钢筋、水泥、黄砂的材料预算价格超过《浙江省水利水电工程费用定额及概（预）算编制细则》（2000）规定的限价，按规定限价计算，超过限价的价差，在计取三税税金扣列入相应项的估算单价内，作为建安工程量。3）施工机械使用费根据《浙江省水利水电工程施工机械台班费定额》（1998）及其它相关定额进行计算。2．植物措施单价按照《浙江省水土保持植物工程概算定额》有关规定进行计算。3．施工临时工程临时防护工程按实际工程量相应计算，其它临时工程按工程措施、植物措施两部分估算之和的2%计入。4．按三类工程取费标准取费：1）措施费：按直接工程费的5%计取；2）间接费：接直接费11.5%计取3）利润：按直接费与间接费之和的5%计取；；4）税金：按直接费、间接费、利润之和的3.22%计取；5）工程单价：考虑到投资估算工作的深度，工程措施、植物措施单价乘以1.10的投资估算扩大系数。5．独立费用1）建设管理费：按工程措施、植物施工与施工临时工程三部分之和的2%计取；2）工程监理费：按8.0万元/人·年计；3）科研勘测设计费：科研费用本工程不计列，勘测设计费参照国家计委、建设部计价格（2002）10号文《工程勘察设计收费标准》并与业主协商计取；82 引水工程水土保持方案报告书水土保持投资概算及效益分析4）水土保持监测费：按有关水保规范规定计列。5）工程质量监督费：按新增的工程措施、植物措施与临时工程三部分之和的0.25%计算。6．预备费预备费由基本预备费及价差预备费组成。基本预备费按工程措施、植物措施、施工临时工程和独立费用之和的10%计列；价差预备费依据国家发展计划委员会计投资[1999]1340号文件精神，按零计算。7．水土保持设施补偿费根据《浙江省实施〈中华人民共和国水土保持法〉办法》：“从事生产建设等活动损坏水土保持设施，使其水土保持功能降低或丧失的，应按规定缴纳水土保持设施补偿费。”按照某市人民政府“关于印发《某实施＜浙江省水土保持设施补偿费水土流失防治费征收和使用管理办法＞细则的通知”，舟价（98）第149号，对草地、林地等植被设施（覆盖度大于30%），按占用或损坏的设施面积征收1.50元/m2计收。8．建设期还贷利息本方案新增水土保持投资计算时不计建设期还贷款利息。1.1.1水土保持方案总投资及年度安排工程水土保持总投资共计1180.34万元，其中主体工程已列917.2万元，本方案新增水保投资263.14万元。新增投资中工程措施162.50万元，植物措施15.11万元，临时工程3.55万元，独立费用51.88万元，预备费23.30万元，水土保持设施补偿费6.80万元。水土保持方案总估算投资见表6-1，工程措施、植物措施、临时工程、独立费用和水土保持补偿费分项估算见表6-2~表6-7。根据水土保持措施实施进度安排，结合主体工程建设进度安排，确定工程建设期本水土保持方案的投资年度安排，见表6-8。82 引水工程水土保持方案报告书水土保持投资概算及效益分析表6-1水土保持投资总估算表单位：万元序号工程或费用名称工程措施植物措施临时工程独立费用合计一主体工程已列部分917.21隧洞衬砌喷护、截排水7707702林草植被恢复、土地复垦147.2147.2二本方案新增部分1工程措施162.50162.502植物措施15.1115.113施工临时工程3.553.554独立费用51.8851.881~4部分合计162.5015.113.5551.88233.045基本预备费23.306水土保持工程投资256.347水土保持设施补偿费6.808新增水土保持静态总投资263.149新增水土保持总投资263.14三水土保持总投资1180.34表6-2工程措施估算表编号项目名称单位数量单价（元）合计（万元）Ⅰ区引水建筑物防治区66.731土围堰m33300010.1933.632土方开挖m3132368.2310.893浆砌片石沉沙池、泥浆池m31218182.3722.21Ⅱ区施工临时设施防治区24.011浆砌片石排水沟m3581182.3710.602浆砌片石沉沙池、泥浆池m3156182.372.8182 引水工程水土保持方案报告书水土保持投资概算及效益分析续表6-2工程措施估算表3土方开挖m317518.231.444场地平整hm23.80194007.375彩条布覆盖m250003.571.79Ⅲ区弃渣场防治区71.761浆砌块石m33686182.3767.222C15混凝土m380306.82.453土方开挖m325348.232.09第一部分总计162.50表6-3植物措施估算表编号项目名称单位数量单价（元）合计（万元）Ⅰ区引水建筑物防治区2.361挂网喷播植草m2160012.612.022种植常春藤株12002.810.34Ⅱ区施工临时设施防治区0.981种植常春藤株35002.810.98Ⅲ区弃渣场防治区11.771绿化覆土万m31.56598009.332撒播草籽hm22.2847002.44第二部分总计15.11表6-4临时工程估算表编号项目名称单位数量单价(万元)合计（万元）一临时工程按工程措施、植物措施之和的2%计2%177.613.55第三部分总计82 引水工程水土保持方案报告书水土保持投资概算及效益分析表6-5独立费用估算表序号工程或费用名称单位数量单价（元）合计（万元）第四部分独立费用元一科研勘测设计费10.00二项目建设管理费5.43按一~三部分之和的3%计3%5.43三工程质量监督费0.45按一~三部分之和的0.25%计0.25%0.45四工程建设监理费16.00按1名监理工程师1年实际工作量计列(8万元/人·年)16.00五水土保持监测费10.00按水利部保监[2005]22号文，并结合实际工作量计列10.00六竣工验收评估费10.00合计51.88表6-6预备费估算表序号工程或费用名称单位数量单价(万元)合计（万元）第五部分预备费按一~四部分之和的10%计列10%233.0423.30合计23.30表6-7水土保持设施补偿费估算表序号工程或费用名称单位数量单价（元）合计（万元）第六部分水土保持设施补偿费林地hm23.74150006.80合计6.8082 引水工程水土保持方案报告书水土保持投资概算及效益分析表6-8水土保持方案分年度投资表单位：万元项目合计2007年2008年备注工程措施162.50132.8829.62植物措施工程15.112.3312.78临时工程3.552.700.85独立费用51.8827.4724.41一~四合计187.23119.5767.66预备费23.3016.536.77水土保持设施补偿费6.806.800总投资263.14188.7174.431.1效益分析1.1.1基本效益结合本工程特点和水土流失情况，本方案制定了相应的水土保持措施，有效地控制了工程的水土流失。（1）扰动土地治理率本工程扰动地表面积73.34hm2，其中引水建筑物防治区扰动地表面积56.89hm2，施工临时设施扰动地表面积14.17hm2，弃渣场扰动地表面积2.28hm2，本方案采取的水土保持措施和主体工程中具有水土保持功能的工程实施后，扰动地表全部得到治理，由于工程建设造成的水土流失得到了有效的治理和改善，至设计水平年及方案服务期末，扰动地表治理率达到95%以上，达到防治目标要求。工程各区扰动土地治理率详见表6-9。表6-9各防治区扰动土地治理率一览表单位：hm2防治分区扰动地表面积扰动土地整治面积扰动土地治理率水土保持措施防治面积永久建筑物占地面积小计引水建筑物防治区56.8957.291.8756.89＞95%施工临时设施防治区14.1714.1700＞95%弃渣场防治区2.282.2800＞95%总体目标73.3474.391.8773.34＞95%82 引水工程水土保持方案报告书水土保持投资概算及效益分析（2）治理度本工程可能造成水土流失的面积为73.34hm2，本方案制定的各项水土保持措施实施后，工程建设造成的水土流失得到有效治理和改善，除永久建筑占地外，工程施工用地都将恢复原有土地使用功能，水土保持措施防治面积达到74.39hm2，在设计水平年及方案服务期末水土流失总治理度超过95%，满足防治目标要求。各防治分区水土流失治理度详见表6-10。表6-10各防治区治理度一览表单位：hm2防治分区造成水土流失面积水土保持措施防治面积治理度引水建筑物防治区56.8957.29＞90%施工临时设施防治区14.1714.17＞95%弃渣场防治区2.282.28＞95%总体目标73.3474.39＞95%（3）控制比采取本方案及主体工程设计水土保持措施后，裸露面得到治理，工程区内的水土流失得到有效防治与改善，水土流失强度大幅下降，并逐渐恢复到背景值，在设计水平年和方案服务期末，工程各防治分区控制比达到0.6，满足了防治目标要求。各防治分区水土流失控制比详见表6-11。表6-11各防治区水土流失控制比一览表防治分区目标值（t/km2.a）允许值（t/km2.a）控制比引水建筑物防治区3005000.6施工临时设施防治区3005000.6弃渣场防治区3005000.6总体目标3005000.6（1）拦渣率工程余方总量为18.06万m3，通过本方案采取的在10各弃渣场集中堆放，并采取浆砌石挡土墙防护等工程措施、植物措施对余方进行拦挡，基本控制了余方82 引水工程水土保持方案报告书水土保持投资概算及效益分析的水土流失，拦挡的余方量为18.06万m3，在设计水平年和方案服务期末，工程总拦渣率大于95%，满足防治目标要求。（5）林草植被覆盖率工程总占地面积为73.34hm2，至设计水平年及方案服务期末，有12.31hm2土地被林草植被覆盖，总体林草植被覆盖率大于15%，满足防治目标要求。工程各防治区林草植被覆盖率详细见表6-12。表6-12各防治区林草植被覆盖率一览表单位：hm2防治分区占地面积林草覆盖面积林草植被覆盖率引水建筑物防治区56.891.73——施工临时设施防治区14.175.38——弃渣场防治区2.282.28——总体目标73.3412.31＞15%（6）植被恢复系数工程可绿化面积12.31hm2，至设计水平年及方案服务期末，植被基本恢复，植被恢复系数超过95%，满足防治目标要求。工程各防治分区植被恢复系数详见表6-13。表6-13各防治区植被恢复系数一览表单位：hm2防治分区可绿化面积林草恢复面积植被恢复系数引水建筑物防治区1.731.73＞95%施工临时设施防治区5.385.38＞95%弃渣场防治区2.282.28＞95%总体目标12.3112.31＞95%（7）水土流失控制率工程各项水土保持措施实施后，水土流失得到有效治理，工程建设期间工程区的水土流失总量2.31万t，其中施工期水土流失量2.27万t，运行初期水土流失量0.04万t；新增水土流失量2.26万t，其中施工期新增水土流失量2.2482 引水工程水土保持方案报告书水土保持投资概算及效益分析万t，运行初期新增水土流失量0.02万t。经测算采取本方案及主体工程设计水土保持措施后，在设计水平年及方案服务期末，可能造成的水土流失量为0.13万t，减少水土流失量2.55万t，水土流失控制率为95.1%，详见表6-14。表6-14本方案实施后水土流失控制表预测时段预测区域侵蚀面积(hm2)实施措施后模数（t/km2.a）侵蚀时间(a)预测流失量（t）实施措施后流失量(t)减少流失量(t)施工期引水建筑物主体建筑施工区56.898001.032485982650回填土、耕植土临时堆土（41.50）12000.31245014912301泥浆池（0.27）流弃比0.010.531051132992施工临时设施施工工区等3.808001.224842206施工临时道路10.3710001.252197424泥浆池（0.09）流弃比0.010.5103538997弃渣场余方2.2812001.45838925746小计73.3426445112925316运行初期引水建筑物56.893001.0296177119施工临时设施14.173001.0563620弃渣场2.285001.0521636小计73.34404229175合计73.34268491358254911.1.1生态效益工程施工和运行期间，各项水土保持措施的实施，使工程建设可能带来的不良影响得到有效的遏制，最大程度地减少了对周围生态环境的影响，有效地控制了水土流失量。施工占地范围内林草地的植被恢复，最大限度地恢复了局部生态环境，减少了水土流失量，促进了生态环境朝良性方向发展。82 引水工程水土保持方案报告书水土保持投资概算及效益分析1.1.1社会效益水土保持方案实施后，其社会效益主要有：（1）减少隧洞坍塌、边坡失稳等隐患，确保了引水工程建设的安全；（2）通过对裸露面及时覆土绿化，可使自然景观得到修复和改善；（3）防止了开挖土石方占压农田、淤积河道、影响水体；（4）有效控制临时堆土和弃渣场的大量水土流失，减少了对周边环境的破坏。1.1.2经济效益施工过程中开挖土石方总量87.72万m3，填筑总量70.94万m3，综合利用量69.66万m3，大大减少了工程余方量，同时减少了外购土石方量，本工程混凝土粗骨料、碎石垫层、浆砌块石料等都综合利用开挖出的石方轧制加工，石方综合利用量3.4万m3，石方价格按市场价50元/m3计算，可节约投资170万元，降低了工程造价。同时由于余方量的减少，相应弃渣场征地和弃渣场防护、植被恢复等费用也大幅降低，降低了工程水土保持投资。82 舟山市岛北引水工程水土保持方案报告书方案实施的保证措施1方案实施的保证措施1.1组织领导和管理措施为了使本方案经报审批准后其提出的各项水土保持措施得以实施，建设单位--某市开源供水有限责任公司在项目筹建期即成立实施水土保持方案的专门机构，负责组织实施和施工期的监督管理。水土保持管理机构（办公室）由建设指挥部有关负责人担任领导（可兼职），并由相关技术人员参加。机构应设专人（或兼职）负责水土保持工作，协调本方案与主体工程、城镇建设的关系。日常管理中，建设单位应采取以下管理措施：（1）建设单位要把水土保持工作列入重要议事日程，切实加强领导，真正做到责任、措施和投入“三到位”；加强管理、文明施工、定期检查，并接受社会监督；（2）加强水土保持的宣传、教育工作，提高施工承包商和各级管理人员的水土保持意识；（3）制定详细的水土保持方案实施进度计划，加强管理，确保各项水土保持措施与主体工程同步实施，同时完工，同期投入使用；（4）成立专门的技术监督队伍，确保水土保持工程的工程质量和方案的落实；（5）及时将水土保持工程的实施情况向当地水行政主管部门报送。水行政主管部门负责监督、检查水土保持措施的实施，指导和组织水土保持设施的验收工作。1.2技术保证措施1.2.1水土保持设计水土保持方案批准后，业主应及时委托具有相应资质的设计单位进行水土保持的施工图设计，并报市水行政主管部门备案。工程设计中如有与本水保方案提出的措施不一致时，应提请水行政主管部门审批同意后，方可实施。1.2.2明确施工责任（1）本方案经有关部门审批后可作为下一阶段水土保持设计和施工的依据。本工程在招标设计、施工图设计阶段应包括水土保持内容；施工单位应严格按照设计要求施工；82 舟山市岛北引水工程水土保持方案报告书方案实施的保证措施（2）业主应根据本水土保持方案中的防治措施，对施工单位提出具体要求，并在招标合同中明确责任；承包商有责任防治项目建设区的水土流失；（3）为了保证水土保持工程的质量，施工单位应按规范施工，采取各种有效措施，防止不恰当的施工活动导致不必要的土壤侵蚀和水土流失；减少和避免对周边环境和征地外土地的侵占及植被的破坏；（4）本方案中未提及但确系因工程施工而引起水土流失，亦均应按水土保持方案原则进行治理；（5）绿化工程完工后，后期应抓好幼林的抚育和管护工作，及时清除杂草，提高成活率，充分发挥绿化工程应有的水土保持效益；（6）按照开发建设项目水土保持“三同时”制度要求，主体工程完工验收前先进行水土保持工程专项验收，并由当地水行政主管部门签署意见。水土保持工程未经验收或验收不合格，工程不得投入使用。（7）主体工程设计变更，则应按照规定重新报批水土保持方案，施工过程中若工程设计变更，应按照规定进行水土保持措施变更设计并报批。1.1.1水土保持工程监理根据国家计委和水利部的要求，水土保持生态工程的建设纳入基本建设管理程序，并对水土保持生态工程建设活动全部实行监理，建立和完善以项目法人（业主）、承包商、监理工程师三方相互制约，以监理工程师为核心的合同管理模式，保证水土保持工程质量。建设单位应按照水利部[1999]637号文《水利工程建设监理规定》，工程建设和运行初期，根据水土保持方案中各项防护措施的设计要求，委托具有相应水土保持监理资质的单位，进行水土保持工程监理工作形成以项目法人（业主）、承包商、监理工程师三方相互制约，以监理工程师为核心的合同管理模式，以期达到降低造价，保证进度，提高水土保持工程施工质量的目的。水土保持监理的主要内容为水土保持工程合同管理，按照合同控制工程建设的投资、工期和质量，并协调有关各方的关系，包括水土保持方案实施阶段的招标工作、勘测设计、施工等建设全过程的监理。82 舟山市岛北引水工程水土保持方案报告书方案实施的保证措施监理工程师组织设计单位向施工单位进行设计交底，审核施工组织设计，经批准后施工单位方可进行开工申请。同时，在施工过程中，建立工程材料检验和复验制度，建立工序质量检查和技术复核制度。对施工组织实施情况，监理工种以监理日记、月报和年报的形式进行记录，说明施工进度、施工质量、资金使用以及存在的问题、处理意见、经验等，全面控制水土保持工程的实施。1.1.1水土保持监测本工程应由具有水土保持监测资质的单位进行水土保持监测；根据本方案中的监测要求编制监测计划并付诸实施；其监测成果应每季向建设单位和水行政主管部门报告，并在水土保持设施完工验收时同时提交监测专项报告。1.2资金来源及管理使用办法本项目新增水土保持总投资263.14万元，计入工程总投资，资金来源与工程建设资金来源相同，由建设单位统筹安排。水土流失防治费应严格执行专款专用财经制度，并接受财政、物价、审计等部门的监督、检查。其中水土保持设施补偿费6.80万元，根据《中华人民共和国水土保持法》，需向当地水行政主管部门缴纳。1.3监督保证措施本方案实施过程中应采取以下监督保障措施：（1）建设单位在工程筹建期间即应成立实施水土保持方案的专门机构，对方案的实施进行全程监督管理；主体工程投入运行前必须首先检查水土保持措施的质量，并按《开发建设项目水土保持设施验收规定》，通过水土保持设施专项验收。（2）本方案经水行政主管部门审查批复后，建设单位应主动与各级水行政主管部门取得联系，自觉接受地方水行政主管部门的监督、检查。（3）在方案的实施过程中，监理单位必须对施工质量、进度、投资进行监理。82 舟山市岛北引水工程水土保持方案报告书结论和建议1结论和建议1.1结论某市岛北引水工程在建设过程中将大面积扰动地表，造成过程性和条带状的剧烈侵蚀和强度以上的水土流失。因此通过编制水土保持方案，制定有针对性的和有效的水土流失防治措施，全面防治责任区范围内的水土流失，落实本方案制定的各项水土流失治理措施，这对改善生态环境、维护主体工程正常建设和运行都是十分必要的。本方案在现状调查的基础上，结合项目主体工程施工特点，界定水土保持防治责任范围；对可能造成的水土流失进行预测；确定水土流失防治分区，建立水土流失防治措施体系；对水土保持措施进行相关设计，并提出投资概算；同时对其效益进行分析。岛北引水工程引水建筑物设计引水规模8.64万m3/d（1m3/s），供水水库引水建筑物设计引水规模4.32万m3/d（0.5m3/s），年供水量3032万m3。岛北引水线路全长31.383km，其中引水管道长19.746km、引水隧洞11.637km，供水水库引水管道全长5.3km。工程估算总投资13988万元，其中土建项目工程投资5660万元。工程位于某本岛北部，引水管道沿线以低山丘陵和海积小平原为主，低山丘陵高程为18～42m，海积小平原和低矮残丘地面高程一般为1～18m，原土地类型以水田、旱地和林地为主。根据《某市水土保持总体规划》，项目区所经过的马岙镇、白泉镇为某市水土流失重点预防保护区，干石览镇、临城镇为为某市水土流失重点监督区，小沙镇、烟墩乡为某市水土流失重点治理区。区域水土流失类型为水力侵蚀与风力侵蚀并存，以水力侵蚀为主，项目区现状无明显水土流失，平均土壤侵蚀模数300t/km2.a。本工程土石方开挖总量87.72万m3，填筑总量70.94万m3，综合利用量69.66万m3，外购黄砂量1.28万m3，余方量18.06万m3。本工程开挖土石方包括：耕植土22.88万m3，土方52.86万m3，石方开挖11.98万m3；外购黄砂1.28万m3；填筑土石方包括：利用开挖土方43.38万m3，利用耕植土22.88万m3，利用开挖石方3.40万m3，外购`砂垫层1.28万m3；余方中土方9.48万m3，石方8.58万m3。工程扰动原地貌面积73.34hm2，损坏水土保持设施面积3.74hm2。在施工期20个月和运行初期12个月中，工程区的水土流失总量2.31万t，其中施工期水土流失量2.27万t，运行初期水土流失量0.04万t；新增水土流失量2.26万t，其中施工期新增水土流失量2.24万t，运行初期新增水土流失量0.02万t。水土流失防治责任范围共计94.24hm2，其中项目建设区73.34hm2，直接影响区82 舟山市岛北引水工程水土保持方案报告书结论和建议20.90hm2。本方案针对项目布置情况，设3个防治分区，Ⅰ区引水建筑物防治区、Ⅱ区施工临时设施防治区、Ⅲ区弃渣场防治区。治理措施主要有：土围堰、浆砌块石挡墙、截排水沟、沉沙池、彩条布覆盖、场地平整、挂网喷播植草绿化、种植常春藤、绿化覆土、撒播草籽绿化、加强施工管理、分段流水作业、合理安排施工时序、对运输车辆进行遮盖等。工程水土保持总投资共计1180.34万元，其中主体工程已列917.2万元，本方案新增水保投资263.14万元。新增投资中工程措施162.50万元，植物措施15.11万元，临时工程3.55万元，独立费用51.88万元，预备费23.30万元，水土保持设施补偿费6.80万元。通过实施主体工程设计中和本方案所提出的各项水土保持措施，有效控制了因工程建设引起的的水土流失，恢复和改善了区域的生态环境。本方案及主体工程设计水土保持措施实施后扰动土地治理率大于95%，水土流失总治理度大于95%，水土流失控制比0.6，拦渣率大于95%，植被恢复期植被恢复系数大于95%，林草覆盖率大于15%，水土流失量控制率达到95.1%。本方案的各项水土保持措施实施后，可将施工期间引起的水土流失控制在中度以下，同时对恢复和改善沿线区域的生态环境、保障工程施工和运行安全等方面将起到积极的作用，具有一定的生态效益、社会效益和经济效益，从水土保持角度分析，本工程建设是可行的。1.1建议(1)本工程沿线架设管桥等需要多处穿越河道，需要及时报地方水行政主管部门审批，妥善办理相关手续。(2)优化施工组织设计，加强基坑支护措施，尽量减少开挖与回填土石方量，减少土石方搬运量，减少土石方临时堆放时间。(3)在施工过程中加强管理，将施工活动控制在征地范围内，尽量减少对周边环境的影响。82 舟山市岛北引水工程水土保持方案报告书附表1附表1某市岛北引水工程水土保持方案工程特性表填表日期：2006.12.15总编号年编号2006项目规模岛北引水工程设计引水规模8.64万m3/d（1m3/s），供水水库引水建筑物设计引水规模4.32万m3/d（0.5m3/s），年供水量3032万m3。岛北引水线路全长31.383km，其中引水管道长19.746km、引水隧洞11.637km，供水水库引水管道全长5.3km。建设地点某本岛所在流域甬江流域工程总投资13998万元工程总工期2007年1月至2008年8月(20个月)责任范围面积94.24hm2扰动地表面积73.34hm2项目建设区73.34损坏水保设施面积3.74hm2直接影响区20.90hm2水土流失预测总量2.31万t减少水土流失总量2.55万t扰动土地治理率95%控制率(%)95.1％防治任务及目标地貌类型沿海山丘区某市水土保持总体规划重点预防保护区--重点监督区--重点治理区水土保持措施防治面积74.39hm2治理度95%主要防治措施及工程量土围堰3.3万m3，简易排水沟50km，沉沙池126只，浆砌片石排水沟581m3，彩条布覆盖0.50万m2，场地平整3.80hm2，挂网喷播植草1600m2，种植常春藤4700株。水土流失背景值（t/km2·a）300方案目标值（t/km2·a）300工程允许值（t/km2·a）500控制比0.6弃渣场本工程共设置10处弃渣场，占地面积5.2hm2，堆放余方18.06万m3，为减少水土流失，方案新增拦渣浆砌块石挡墙1610m，浆砌块石排水沟1443m，绿化覆土万1.56万 m3，撒播草籽绿化2.28hm2。拦渣率95%可绿化面积12.31hm2植物措施面积12.31hm2植物恢复指数95%林草植被覆盖率15%水保投资总投资1180.34万元方案新增投资中防治费181.16万元主体工程已列投资917.2万元补偿费6.80万元本水保方案投资263.14万元监测费10.00万元总投资/减少流失量462.88元/t监理费16.00万元其他费用49.18万元方案实施期2007年1月至2008年8月方案编制单位浙江中水围海技术咨询中心建设单位某市开源供水有限责任公司地址杭州市建国北路639号地址某市国际大厦55-57号项目负责人及电话姚杰0571-88264732-802项目负责人及电话邵伟才0580-2024307联系人及电话姚杰15961753330联系人及电话邵伟才0580-2024307传真及邮编0571-88264730/310004传真及邮编0580-2282814/316000电子信箱Yaojie1973@163.com电子信箱82 舟山市岛北引水工程水土保持方案报告书附表2附表2水土保持措施单价分析表1土围堰定额编号：水利10793定额单位：100m3工作内容：人工挖装、运、卸、平整、夯实及拆除　　编号名称单位数量单价（元）合计（元）一直接费　　　766.59（一）直接工程费　　　730.091　人工费　　　710.09人工工日25.9327.39710.09　2材料费　　　20.00　零星材料费元20.001.0020.00(二）措施费%5.00　36.50二间接费%11.50　88.16三企业利润%5.00　42.74四税金%3.22　28.90五　阶段系数0.10926.3892.64六　合计　101982 舟山市岛北引水工程水土保持方案报告书附表2附表2水土保持措施单价分析表2土方开挖定额编号：水利10008定额单位：100m3工作内容：挖掘机挖,推土机推运编号名称单位数量单价（元）合计（元）一直接费619.31（一）直接工程费589.821人工费30.27人工工日1.1127.3930.272机械费559.551m3挖掘机台班0.27626.74171.1074KW推土机台班0.65505.31328.45其他机械费元60.001.0060.00(二）措施费%5.0029.49二间接费%11.5071.22三企业利润%5.0034.53四税金%3.2223.35五　阶段系数748.4074.8482 舟山市岛北引水工程水土保持方案报告书附表20.10六　合计82382 舟山市岛北引水工程水土保持方案报告书附表2附表2水土保持措施单价分析表3撒播草籽定额编号：浙水保2010定额单位：100m2工作内容：种子处理，人工撒播草籽，用耙覆土。　编号名称单位数量单价（元）合计（元）一直接费35.32（一）直接工程费33.641人工费11.64人工工日0.4327.3911.642材料费22.00草籽kg0.5040.0020.000.003其他机械费元2.001.002.00(二）措施费%5.001.68二间接费%11.504.06三企业利润%5.001.97四税金%3.221.33五　阶段系数0.1042.694.27六　合计4782 舟山市岛北引水工程水土保持方案报告书附表2附表2水土保持措施单价分析表4喷播植草定额编号：浙水保2017定额单位：100m2工作内容：清理边坡、现场喷播、铺设无纺布、初期养护　编号名称单位数量单价（元）合计（元）一直接费948.35（一）直接工程费903.191人工费25.61人工工日0.9427.3925.612材料费636.90草籽kg3.5050.00175.00绿化用纸浆纤维kg24.000.5012.00绿化用保水剂kg0.1015.001.50复合肥料kg10.001.6016.00无纺布18Gm2120.003.50420.00绿化用粘合剂kg0.2012.002.40水m310.001.0010.003机械费240.68液压喷播植草机4000L台班0.04521.0220.84载重汽车5T台班0.04286.7611.47洒水车4000L台班0.36272.9498.26离心水泵17KW台班0.20450.5690.114其他机材费元20.001.0020.00(二）措施费%5.0045.16二间接费%11.50109.06三企业利润%5.0052.87四税金%3.2235.75五　阶段系数0.101146.03114.60六　合计126182 舟山市岛北引水工程水土保持方案报告书附表2附表2水土保持措施单价分析表5场地平整定额编号：水利10799定额单位：100m2工作内容：30cm内的挖、填、找平　　　编号名称单位数量单价（元）合计（元）一直接费145.67（一）直接工程费138.741人工费118.74人工工日4.3427.39118.742材料费20.000.000.003其他机材费元20.001.0020.00(二）措施费%5.006.94二间接费%11.5016.75三企业利润%5.008.12四税金%3.225.49五　阶段系数0.10176.0417.60六　合计19482 舟山市岛北引水工程水土保持方案报告书附表2附表2水土保持措施单价分析表6彩条布覆盖定额编号：水利10874定额单位：100m2工作内容：人工覆盖彩条布　编号名称单位数量单价（元）合计（元）一直接费268.47（一）直接工程费255.691人工费65.19人工工日2.3827.3965.192材料费190.50彩条布m2107.001.50160.500.003其他机材费元30.001.0030.00(二）措施费%5.0012.78二间接费%11.5030.87三企业利润%5.0014.97四税金%3.2210.12五　阶段系数0.10324.4432.44六　合计35782 引水工程水土保持方案报告书附表2附表2水土保持措施单价分析表7种植常春藤定额编号：浙水保2077定额单位：100株工作内容：栽种、回土、捣实、浇水、覆土、整理、施肥　编号名称单位数量单价（元）合计（元）一直接费211.74（一）直接工程费201.661人工费18.86人工工日0.6927.3918.862材料费182.80常春藤株102.001.50153.00肥料kg5.501.608.80水m31.001.001.003其他机材费元20.001.0020.00(二）措施费%5.0010.08二间接费%11.5024.35三企业利润%5.0011.80四税金%3.227.98五　阶段系数0.10255.8825.59六　合计28187 引水工程水土保持方案报告书附表2附表2水土保持措施单价分析表8绿化覆土定额编号：省水利10859H额单位：100m3工作内容：松散不夯实回填编号名称单位数量单价（元）合计（元）一直接费449.61（一）直接工程费428.201人工费158.31人工工日5.7827.39158.312机械费269.8974KW推土机台班0.25505.31124.81双胶轮车台班38.253.27125.083其他机械费元20.001.0020.00(二）措施费%5.0021.41二间接费%11.5051.71三企业利润%5.0025.07四税金%3.2216.95五　阶段系数0.10543.3354.33六　合计59887 引水工程水土保持方案报告书附表2附表2水土保持措施单价分析表9浆砌石定额编号：水利30026定额单位：100m3工作内容：选修石、冲洗、拌浆、砌筑、勾缝　　编号名称单位数量单价（元）合计（元）一直接费13719.66（一）直接工程费13066.351人工费3080.14人工工日112.4627.393080.142材料费9926.96块石m3117.0033.603931.20砂浆m334.00176.355995.763机械费元59.24双胶轮车台班12.003.2739.244其他机材费元20.001.0020.00(二）措施费%5.00653.32二间接费%11.501577.76三企业利润%5.00764.87四税金%3.22517.21五　阶段系数0.1016579.501657.95六　合计1823787 引水工程水土保持方案报告书附表2附表2水土保持措施单价分析表10C15砼压顶定额编号：水利40225定额单位：100m3工作内容：混凝土运输就位、浇筑、振捣、养护　　　编号名称单位数量单价（元）合计（元）一直接费23501.46（一）直接工程费22382.341人工费3631.91人工工日132.6027.393631.912材料费14489.43板枋材m30.521200.00624.00模板kg16.624.5074.79卡扣件及联杆kg53.405.50293.70型钢kg60.004.80288.00铁件kg37.205.50204.60电焊条kg1.327.509.90铁钉kg0.685.503.74C15砼m3103.00125.2512900.70水m390.001.0090.003机械费4261.00载重汽车台班0.14286.7640.15履带起重机台班0.18295.9453.27振捣器台班8.9022.76202.56风水枪台班3.73199.32743.46水泵台班1.86450.56838.04直流电焊机台班0.18175.1231.52其他机材费元110.001.00110.00砼拌制元100.0013.921392.00砼运输元100.008.50850.00(二）措施费%5.001119.12二间接费%9.502232.64三企业利润%5.001286.71四税金%3.22870.0787 引水工程水土保持方案报告书附表2五　阶段系数0.1027890.882789.09六　合计3068087'
