水土保持方案后续设计现状和问题

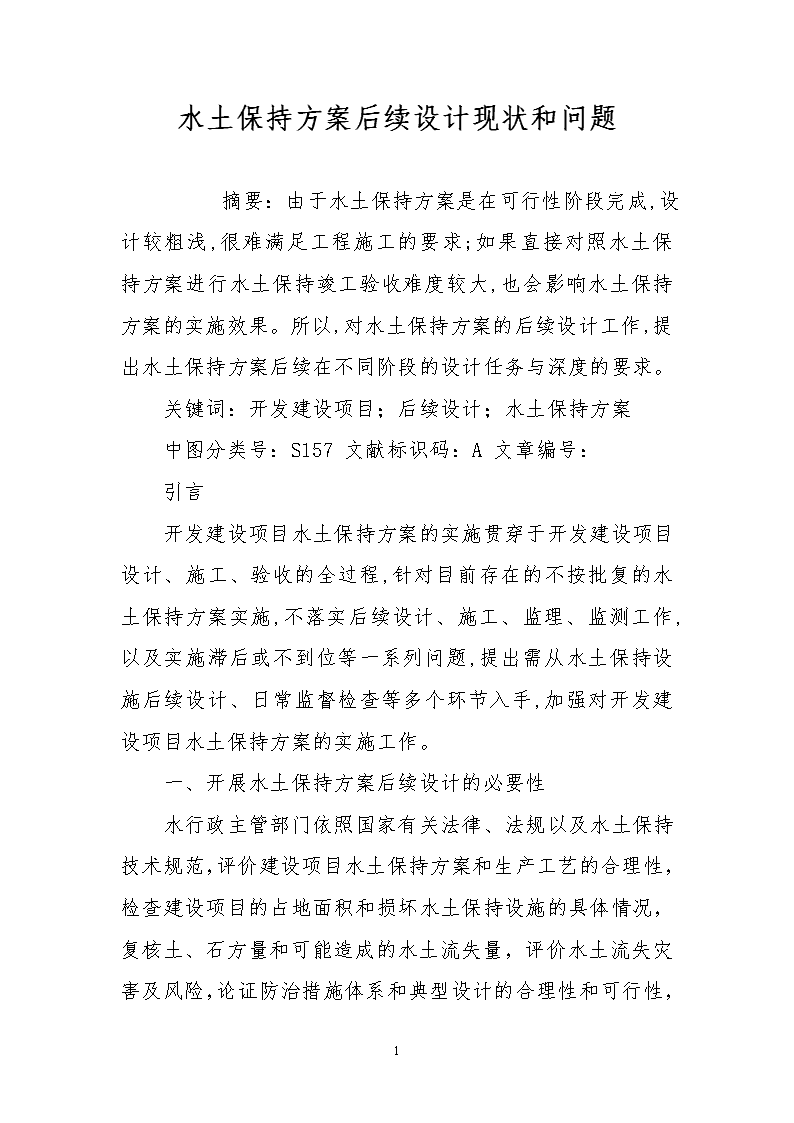

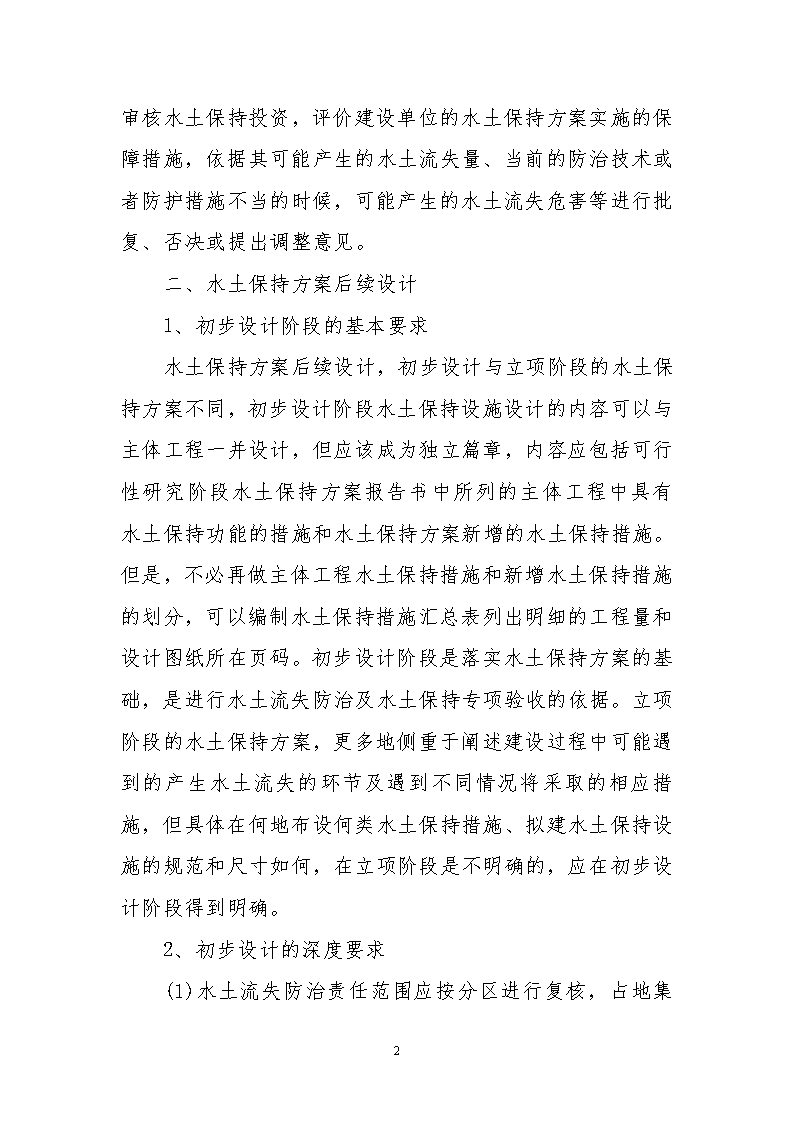

'水土保持方案后续设计现状和问题　　摘要：由于水土保持方案是在可行性阶段完成,设计较粗浅,很难满足工程施工的要求;如果直接对照水土保持方案进行水土保持竣工验收难度较大,也会影响水土保持方案的实施效果。所以,对水土保持方案的后续设计工作,提出水土保持方案后续在不同阶段的设计任务与深度的要求。关键词：开发建设项目；后续设计；水土保持方案中图分类号：S157文献标识码：A文章编号：引言开发建设项目水土保持方案的实施贯穿于开发建设项目设计、施工、验收的全过程,针对目前存在的不按批复的水土保持方案实施,不落实后续设计、施工、监理、监测工作,以及实施滞后或不到位等一系列问题,提出需从水土保持设施后续设计、日常监督检查等多个环节入手,加强对开发建设项目水土保持方案的实施工作。一、开展水土保持方案后续设计的必要性6 水行政主管部门依照国家有关法律、法规以及水土保持技术规范，评价建设项目水土保持方案和生产工艺的合理性，检查建设项目的占地面积和损坏水土保持设施的具体情况，复核土、石方量和可能造成的水土流失量，评价水土流失灾害及风险，论证防治措施体系和典型设计的合理性和可行性，审核水土保持投资，评价建设单位的水土保持方案实施的保障措施，依据其可能产生的水土流失量、当前的防治技术或者防护措施不当的时候，可能产生的水土流失危害等进行批复、否决或提出调整意见。二、水土保持方案后续设计1、初步设计阶段的基本要求水土保持方案后续设计，初步设计与立项阶段的水土保持方案不同，初步设计阶段水土保持设施设计的内容可以与主体工程一并设计，但应该成为独立篇章，内容应包括可行性研究阶段水土保持方案报告书中所列的主体工程中具有水土保持功能的措施和水土保持方案新增的水土保持措施。但是，不必再做主体工程水土保持措施和新增水土保持措施的划分，可以编制水土保持措施汇总表列出明细的工程量和设计图纸所在页码。初步设计阶段是落实水土保持方案的基础，是进行水土流失防治及水土保持专项验收的依据。立项阶段的水土保持方案，更多地侧重于阐述建设过程中可能遇到的产生水土流失的环节及遇到不同情况将采取的相应措施，但具体在何地布设何类水土保持措施、拟建水土保持设施的规范和尺寸如何，在立项阶段是不明确的，应在初步设计阶段得到明确。2、初步设计的深度要求6 (1)水土流失防治责任范围应按分区进行复核，占地集中的点式工程应绘制1：1000-1：2000的地形图，如果是线性分布的工程应绘制1：5000-1：10000的地形图。土石方工程应按分区并按自然结点分段（如河流的两岸、隧道的进出口）计算开挖方、筑填方情况，对回填前的临时堆放（包括剥离的表土）要有明确的说明。(2)弃渣场、临时堆料场的防护措施（包括工程措施、植物措施、临时措施）要逐个标注在1：1000-1：2000的地形图上布置，并标注表土剥离的堆放地，上游截、排水设施，下游拦挡渣设施，两侧截、排水设施、急流槽、陡坡消力池，消力坎的平面位置，消力池下游与原河沟的衔接方式（包括海漫、连接渠等）；按水土保持方案确定的设计标准。明确挡渣墙，拦渣坝，截、排水系统等所采取的设计标准（如有改变须说明变更原因）．设计每一项措施的外形尺寸，绘制1：100-1：500的图件并注明基础埋深，同时说明所依据的设计标准、计算公式和地基承载力、稳定性、安全性的计算结果，计算过程的草稿由设计单位存档；植物措施的配置，应说明具体的乔木、灌木、草的品种、规格、栽植方式方法及设计图，有灌溉要求的还应绘制设施的布置图。(3)施工便道、输水管线、在永久占地范围内的防护措施的平面布置亦应绘制在1：1000-1：5000的地形图上，绘出剖面图（标准横断面图）．以计算工程量。6 (4)对高度超过6m的挡土墙及拦渣坝，还要进行地质勘探，具体要求参照有关规范。根据拦挡工程的类型、规模、高度、基础承载力、结构形式及埋设深度等具体情况，对各地段的地质稳定性和地基承载力做出评价，为确定平面布置、地基基础设计方案以及不良地质现象的防治工程方案做出工程地质结论。(5)针对不同分区的每一类措施要进行施工组织设计，计算分区的工程量并汇总。2、技术施工阶段的要求2.1技术施工阶段设计的内容(1)对工程措施场址进行必要的勘探。(2)对土壤养分含量进行测定，确定植物措施的品种及种植方式。(3)绘制每一项水土保持措施及地面监测设施施工图。(4)计算工程量做施工预算。2.2技术施工阶段设计的深度要求(1)工程措施场址的勘探一般采用挖探，在施工场址挖探井或探槽，取得原状土样，经试验确定剥离表土厚度、基础埋深、土基承载力、稳定边坡系数。对蓄水或过水的拦洼坝、护坡工程及大型的挡渣墙，当设计标准低于水利行业标准时，须参照水利行业标准执行。(2)参照相关标准测定土壤养分含量。6 (3)施工设计图纸的规范，应符合国家规定的制图标准。图纸尺寸为：0号图纸为：841mm×1189mm．1号图形为：图纸594mm×841mm．2号图纸为：420mm×592mm．3号图纸为：297mm×420mm．4号图纸为：297mm×210mm。施工图纸要注明田头、图例、指北针、比例尺、标题栏，要简要说明图纸设计内窖。图纸上字迹要清楚、整齐、不能潦草；图面要清晰、整洁；图线要分清粗实线、中实线、细实线、点划线、折断线等线型，并准确表达对象。（4）施工设计平面的坐标网及基点、基线一般应在图纸上明确画出设计项目范围，画出坐标及基点、基线的位置．以便施工放线。基点、基线的确定应以地形图上的坐标线或现状图上工地的坐标原点或现状建筑物、道路等为依据，纵横垂直，从基点、基线向上、下、左、右延伸，依田面大小间隔10m、20m或50m的距离形成坐标网。(5)施工放线总图主要表明各设计因素之间具体的平面关系和准确的位置、道路、桥梁、涵洞及种树、种草的边界等内容。地形设计平面图还应包括地形改造过程中的填方、挖方内容。在图纸上应写出全标段的挖方、填方数量说明运进土方（借方）或运出土方（弃方）的数量及挖、填土之间土方调配的运送方向和数量。一般要求标段内挖、填方平衡。细部结构大样图：根据施工需要，对工程措施的局部如进水口、泄水口、框格防护等设置大样图和纵剖面图，植物措施的栽植方式及不同植品种的搭配也应绘制大样图。6 施工道路设计：平面图要根据道路系统的总体设计，在施工总图的基础上画出各种道路、材科堆放场地、机械仓库、盘山道、桥涵等位置，并注明每段的高程及纵坡、横坡。除平面图外，还要求用1：50—1：100的比例绘出剖面图，主要标示各种路基、路面、路堑、马道、截水、排水的剖面结构及尺寸。植物措施配置图上应标示树木花簟的种植位置、品种、种植类型、种植距离等内容，应画出常绿乔木、落叶乔木、常绿灌木、绿篱、草地、花卉等具体的位置、品种、数量、种植方式等。植物配置的比例尺一般采用1：200-1：500．可根据具体情况而定。结束语鉴于水土保持的重要性，建设单位、设计单位和行业主管部门应高度重视水土保持后续设计工作，保证并加大水土保持方案后续设计工作费用，加大水土保持后续设计方案的设计深度，提高设计文件质量。参考文献[1]钟欣,夏培威,崔丹.开发建设项目水土保持方案实施的有关问题探讨[J].浙江水利科技.2009.[2]黎家作,刘俐.淮河流域开发建设项目水土保持工作现状、问题与建议[J].治淮.2007.6'
