裂缝高压灌浆施工方案

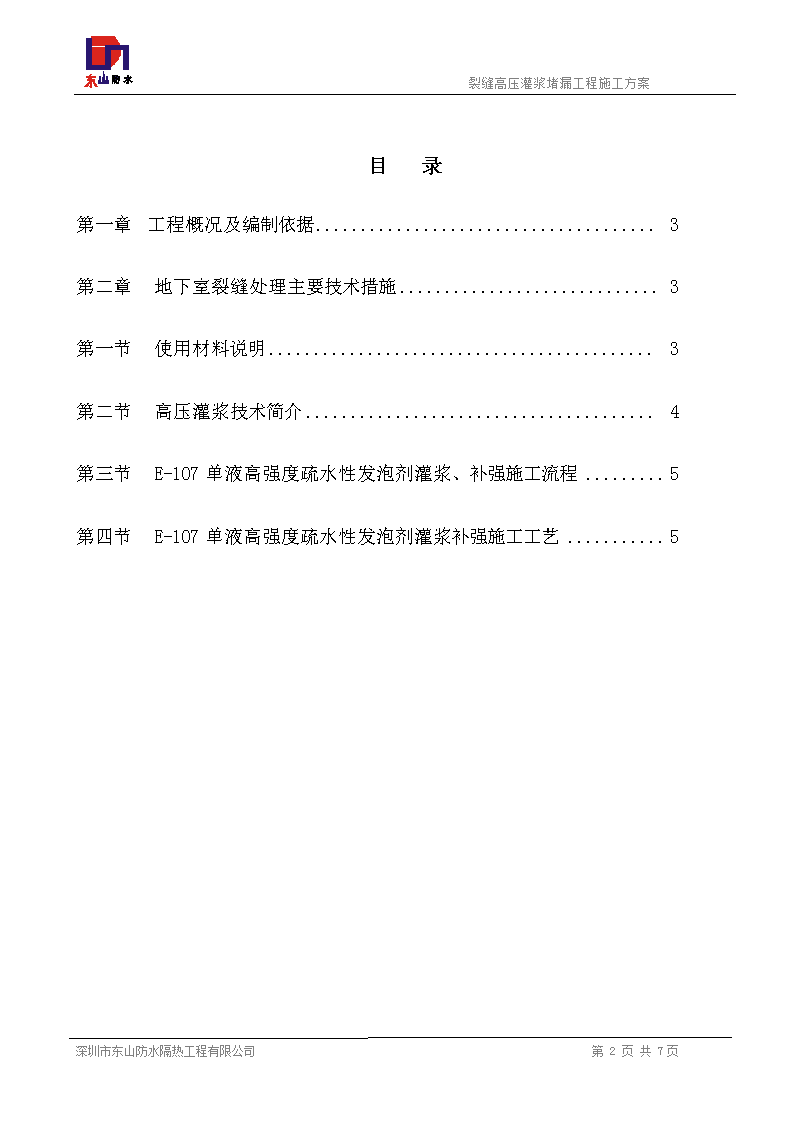

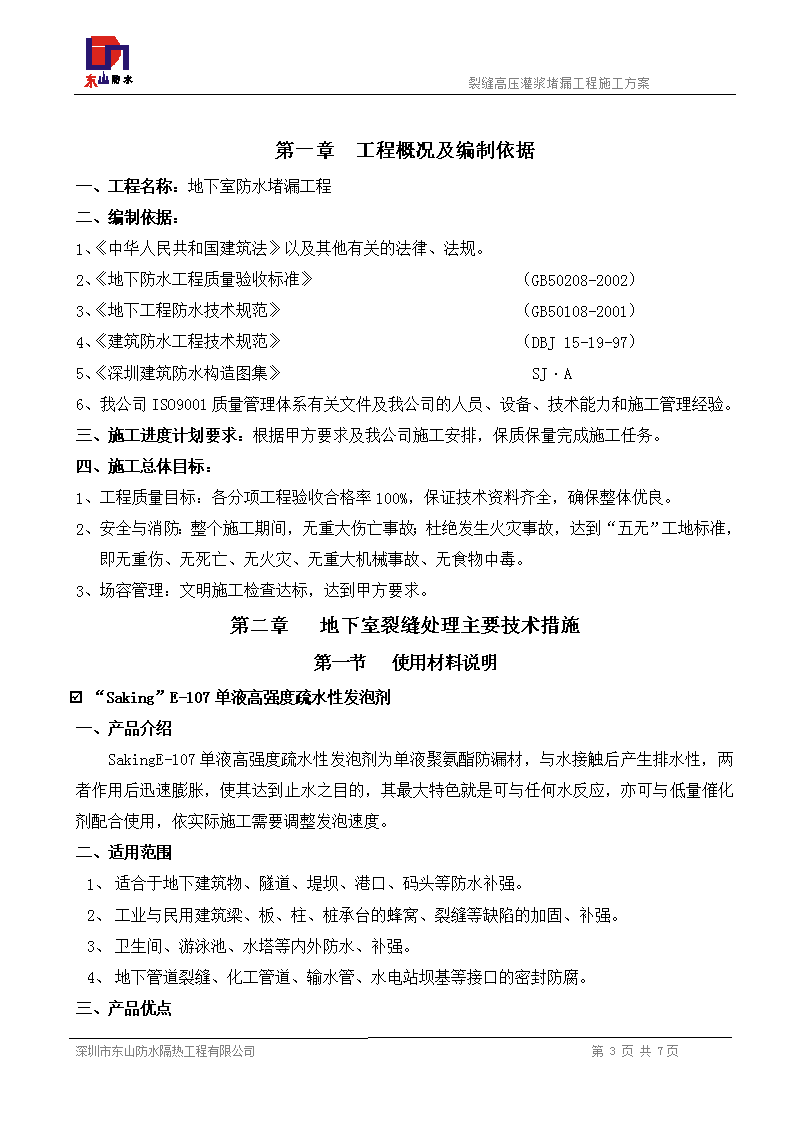

'　　　裂缝高压灌浆堵漏工程施工方案地下室裂缝处理防水工程施工方案施工单位深圳市东山防水隔热工程有限公司编制人唐小华审核人陈东山编制日期2007年11月16日裂缝高压灌浆堵漏工程施工方案深圳市东山防水隔热工程有限公司第7页共7页 　　　裂缝高压灌浆堵漏工程施工方案目录第一章工程概况及编制依据3第二章地下室裂缝处理主要技术措施3第一节使用材料说明3第二节高压灌浆技术简介4第三节E-107单液高强度疏水性发泡剂灌浆、补强施工流程5第四节E-107单液高强度疏水性发泡剂灌浆补强施工工艺5深圳市东山防水隔热工程有限公司第7页共7页 　　　裂缝高压灌浆堵漏工程施工方案第一章工程概况及编制依据一、工程名称：地下室防水堵漏工程二、编制依据：1、《中华人民共和国建筑法》以及其他有关的法律、法规。2、《地下防水工程质量验收标准》（GB50208-2002）3、《地下工程防水技术规范》（GB50108-2001）4、《建筑防水工程技术规范》（DBJ15-19-97）5、《深圳建筑防水构造图集》SJ·A6、我公司ISO9001质量管理体系有关文件及我公司的人员、设备、技术能力和施工管理经验。三、施工进度计划要求：根据甲方要求及我公司施工安排，保质保量完成施工任务。四、施工总体目标：1、工程质量目标：各分项工程验收合格率100%，保证技术资料齐全，确保整体优良。2、安全与消防：整个施工期间，无重大伤亡事故；杜绝发生火灾事故，达到“五无”工地标准，即无重伤、无死亡、无火灾、无重大机械事故、无食物中毒。3、场容管理：文明施工检查达标，达到甲方要求。第二章地下室裂缝处理主要技术措施第一节使用材料说明þ“Saking”E-107单液高强度疏水性发泡剂一、产品介绍SakingE-107单液高强度疏水性发泡剂为单液聚氨酯防漏材，与水接触后产生排水性，两者作用后迅速膨胀，使其达到止水之目的，其最大特色就是可与任何水反应，亦可与低量催化剂配合使用，依实际施工需要调整发泡速度。二、适用范围1、适合于地下建筑物、隧道、堤坝、港口、码头等防水补强。2、工业与民用建筑梁、板、柱、桩承台的蜂窝、裂缝等缺陷的加固、补强。3、卫生间、游泳池、水塔等内外防水、补强。4、地下管道裂缝、化工管道、输水管、水电站坝基等接口的密封防腐。三、产品优点深圳市东山防水隔热工程有限公司第7页共7页 　　　裂缝高压灌浆堵漏工程施工方案1、可以与任何水（如海水）混合。2、与水接触会立刻起化学反应而膨胀。3、高膨胀率。4、封基材粘着力强。5、韧性佳。6、抗化学性佳。7、与饮用水接触之区域亦可使用，具有环保效能。四、技术指标比重（23℃）1.1混合时间（与2%水混合）20-40秒粘度（23℃，mPas）300-400上升时间3分硬化泡体密度（g/cm3）0.08-0.12硬化时间20分膨胀率20-30倍收缩性0.02%第二节高压灌浆技术简介一、高压注浆堵漏－施工法特性：1、高压注浆堵漏是利用高压灌注机所产生的巨大压力,不用凿槽直接将药剂送至壁体裂缝的中间部位，使药剂以裂缝中间部位为中心向四周扩散。药剂与水快速反应硬化后，将裂缝永久性堵住，确实达到堵漏的效果。而普通注浆法，需先将裂缝凿成槽，再注浆，注浆压力远远不及高压注浆，防水堵漏的效果也不及高压注浆好。高压注浆法堵漏，快捷方便，效果优良，一般情况下，可保证20～70年不出现渗漏。2、本施工法所使用之高压注浆机，注浆时不用凿槽，不会损坏主体结构，灌注压力高（灌注压力可达8000-10000磅，可进入0.02mm以上的发丝裂缝）、流量大（堵漏药剂可扩散至灌浆孔1米多范围内），不会因为浆液扩散范围不到位和水压太高而造成日后又会出现新的漏点，这种方法可快速止水，成本合理，工艺先进，施工方便、工艺简单，确为有效的堵水工法。尤其是对大量涌水的漏水点，本工法更有神奇之处。3、本施深圳市东山防水隔热工程有限公司第7页共7页 　　　裂缝高压灌浆堵漏工程施工方案工法之灌注点是由结构裂缝的中心位置开始灌注，其准确性高。尤其是对厚度大于40cm以上的混凝土壁体，使用本工法堵漏更是快速且有效。二、高压注浆堵漏工法－药剂特性本工法所采用之药剂为多样性的，最主要视漏水状况与裂痕特性而使用不同之药剂。药剂可分为单液型与双液型两种，其反应速度有可依加速剂添加量来调整其硬化时间；依固化后材料可以分为弹性体与微弹性体（刚性体），可谓是多样性的选择。在专业判断、正确的选用材料，如此才可对症下药，达到事半功倍的效果。根据实际情况和甲方要求，本工程采用SakingE-107单液高强度疏水性发泡剂进行高压灌浆比较合理。第三节E-107单液高强度疏水性发泡剂灌浆、补强施工流程裂缝清洗→钻斜孔→清孔、固定膨胀灌嘴→表面封缝→通风检查→浆液配制→注浆→封孔处理→待凝检查→表面处理→涂刷金汤水不漏（薄弱环节加无纺布一层）→清理、修补→组织验收第四节E-107单液高强度疏水性发泡剂灌浆补强施工工艺一、高压灌浆机的选择根据现场裂缝宽度的大小采用SakingE-107单液高强度疏水性发泡剂，灌浆机具为可达420kg/cm2的AS-2000高压自动压力灌浆器，封缝胶采用YJ快干型封缝胶。二、注浆咀加工注浆嘴加工，在外径为6mm、长度大于6cm的铜管一端焊上边长为3～4cm、厚度为1.5mm左右的方形铁片，铁片中间开直径等于铜管外径的进浆孔，铁片周边钻排列规则的小孔。三、裂缝调查及清洗对缝面用高压水进行清洗，直至清晰地露出裂缝为止；用10倍的裂缝放大镜对裂缝宽度进行测量并标注在裂缝上方，如有贯穿裂缝要注明。四、基层处理用毛刷清扫砼表面尘土，并清除去裂缝周围易脱落的浮皮、空鼓的抹灰等，然后用棉丝醮乙醇沿裂缝方向擦净基层。对于有蜂窝麻面、露筋部位用聚合物砂浆修补平整。五、钻孔布置1、在裂缝中心线10～15mm两侧钻斜孔，孔径18mm，孔距40cm，深浅孔交替布置，浅孔深25～30mm，倾角约50°，深孔孔深40～45mm，倾角约70°2、钻孔与缝隙的距离视情况而定，钻孔深度应穿越缝隙，孔与孔的距离视缝宽而定（200-深圳市东山防水隔热工程有限公司第7页共7页 　　　裂缝高压灌浆堵漏工程施工方案700），通常裂缝越宽，注入的止漏剂就可压送得更远。因此，孔与孔之间的距离可以拉长些。用于大裂缝的修补方式与小裂缝相同，但需要用止水栓堵塞，以防止大量止漏剂从裂缝中流失。1、清孔、埋管：用高压水将孔清洗干净，每孔分上下两层埋设两根注浆管，一进一出，下层管径为8mm，埋至距孔底5cm，为主注浆管；上层管径为8mm，埋入孔内10cm左右，为排水排气回浆管，埋管材料用速凝水泥。2、在钻好的孔中安装高压止漏棒，将其上螺帽锁紧。六、表面封缝：1、表面封缝：用玻璃丝布或堵漏灵剂进行封堵，应保证封闭密闭可靠。2、通风检查：待埋管材料有一定的强度后，在裂缝和管口处涂少量肥皂水，采用0.2MPa的风压进行通风检查，对于盲孔应在附近重新打孔埋管。七、浆液配制根据灌前压丙酮试验的漏量大小配制浆液，配浆时将固化剂、表面活性剂缓慢注入主液中，边注入边搅拌，保持浆液在25℃以下，以提高浆材的可灌性。八、SakingE-107单液高强度疏水性发泡剂1、用可达420kg/cm2的高压止漏机AS-2000经由止漏棒AS-185注入搅伴好的浆液。利用AS-2000以高压力灌入（压力最少应达280kg/cm2），以确保浆液能确实填满孔隙。2、注浆方式：灌前单孔压丙酮量≥10ml者应单孔灌注，漏量<10ml者则可多孔灌注；灌注过程中若有串漏孔，可在排出积水和稀浆后进行并灌，灌浆应由下而上进行。3、注浆方法：先灌深孔，从下层进浆管开始注浆，待上层回浆管排出孔内水、气后，封闭回浆管。根据吸浆量情况逐步升至设计压力，当吸浆率小于1ml/min时，应保持压力延续灌注30min即可扎管待凝。4～5h后检查注浆效果，对管口不饱满的胶管进行第二次注浆直至饱满。4、灌浆压力：开灌压力0.4MPa，当吸浆率小于5ml/min时，逐渐加压至0.5～0.6MPa，二次注浆孔压力可提高至0.8MPa。5、注浆过程监控：加强结构的抬动变形监测，如出现异常应及时降压并采取相应措施。九、表面处理：1、待凝固完成后（6个小时）拆除止漏棒。2、清除溢出缝外的止漏剂。3、修补灌注孔，恢复基层原状。必要时用防水补强材料将裂缝表面做防水处理。深圳市东山防水隔热工程有限公司第7页共7页 　　　裂缝高压灌浆堵漏工程施工方案十、特殊情况处理²渗漏点的复灌1、对有规律的渗漏点，即一段裂缝仍渗水，采用原施工方法进行复灌。2、对单独的渗漏点采用打辅助孔的方法进行复灌，先在渗漏点贴嘴、封缝。然后用冲击钻在距渗漏点10cm沿原裂缝钻3个辅助斜孔（孔径18～20mm，孔距10～20cm，倾角50°，孔深25cm），并预埋外径为6mm的铜管。再用堵漏灵进行封堵埋管，在渗漏点贴嘴及封缝、辅助孔埋管及封堵完成后，其他工序按原方法进行施工。²复灌后仍局部渗水的处理1、经复灌后仍有渗水的部位采用嵌缝措施：开槽槽深×槽宽为5cm×5cm，并在槽内每1.5m用电钻打一个22排水孔，孔深>70cm；从孔底部埋一根铝管，在管口用堵漏灵封闭将水引出；将槽面清洗干净并尽量烘干，若无法烘干则在缝面用堵漏灵先堵水，然后涂环氧基液，再用丙乳砂浆锤填密实，并满足过流面平整度要求。2、嵌缝后再在表面粘贴无纺布防渗，无纺布宽15cm。粘贴方法：先将缝面清理干净，均匀刷一层1438胶，再贴一层防无纺布，三胶二布。对于灌浆后延伸的裂缝，若渗水不大或不渗水，则直接在缝面粘贴无纺布。3、待丙乳砂浆封闭7d后封闭引水管孔。先用干塑性水泥砂浆填充并用细钢筋捣密实，离孔口5cm时，改用预缩砂浆填充密实，对其表面涂刷环氧胶泥。4、SakingE-107单液高强度疏水性发泡剂施工完毕后，在地下室灌浆部位＜0.2mm宽的裂缝，再用金汤水不漏加强即可，薄弱环节加一层无纺布沿裂缝涂刷300mm宽。5、组织验收。深圳市东山防水隔热工程有限公司第7页共7页'
