《重点用能单位能源计量管理用表图》填写与说明

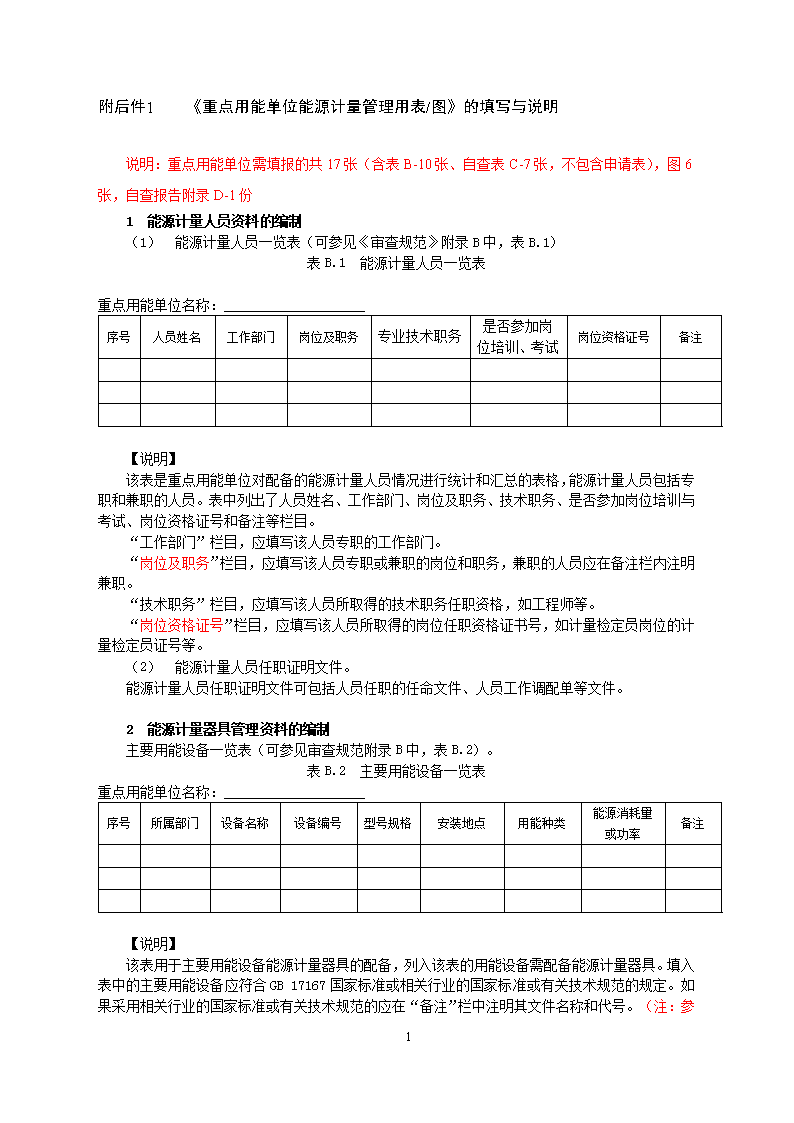

'附后件1《重点用能单位能源计量管理用表/图》的填写与说明说明：重点用能单位需填报的共17张（含表B-10张、自查表C-7张，不包含申请表），图6张，自查报告附录D-1份1能源计量人员资料的编制（1）能源计量人员一览表（可参见《审查规范》附录B中，表B.1）表B.1能源计量人员一览表重点用能单位名称：序号人员姓名工作部门岗位及职务专业技术职务是否参加岗位培训、考试岗位资格证号备注【说明】该表是重点用能单位对配备的能源计量人员情况进行统计和汇总的表格，能源计量人员包括专职和兼职的人员。表中列出了人员姓名、工作部门、岗位及职务、技术职务、是否参加岗位培训与考试、岗位资格证号和备注等栏目。“工作部门”栏目，应填写该人员专职的工作部门。“岗位及职务”栏目，应填写该人员专职或兼职的岗位和职务，兼职的人员应在备注栏内注明兼职。“技术职务”栏目，应填写该人员所取得的技术职务任职资格，如工程师等。“岗位资格证号”栏目，应填写该人员所取得的岗位任职资格证书号，如计量检定员岗位的计量检定员证号等。（2）能源计量人员任职证明文件。能源计量人员任职证明文件可包括人员任职的任命文件、人员工作调配单等文件。2能源计量器具管理资料的编制主要用能设备一览表（可参见审查规范附录B中，表B.2）。表B.2主要用能设备一览表重点用能单位名称：序号所属部门设备名称设备编号型号规格安装地点用能种类能源消耗量或功率备注【说明】该表用于主要用能设备能源计量器具的配备，列入该表的用能设备需配备能源计量器具。填入表中的主要用能设备应符合GB17167国家标准或相关行业的国家标准或有关技术规范的规定。如果采用相关行业的国家标准或有关技术规范的应在“备注”栏中注明其文件名称和代号。（注：参14 见相关行业的国家标准或DB50/301-2008《重庆市工业企业能源计量评价规范》表2）“安装地点”栏目中，“地点”是指该设备的实际安装或使用的地点，如某车间、生产线等区域。“用能种类”栏目中，填写该设备作为主要用能设备的能源种类名称。如某设备的耗能有电和蒸汽，只有耗电量达到能源消耗量限额，则填写电能；若电和蒸汽的消耗均达到能源消耗量限额的，则应填写电能和蒸汽。“能源消耗量或功率”栏目中，按GB17167国家标准或相关行业的国家标准或有关技术规范的能源消耗量限额所指的消耗量或功率填写。如电能按功率填写，煤炭按单位时间的能源消耗量填写。3能源计量器具配备的编制能源计量器具配备一览表（可参见审查规范附录B中，表B.3）。表B.3能源计量器具一览表序号计量器具名称型号规格准确度等级测量范围生产厂家出厂编号用能单位管理编号安装使用地点及用途检定周期/校准间隔状态(合格/准用/停用)表B.4进出用能单位能源计量器具一览表分表序号计量器具名称型号规格准确度等级测量范围生产厂家出厂编号用能单位管理编号安装使用地点及用途检定周期/校准间隔状态(合格/准用/停用)表B.5进出主要次级用能单位能源计量器具一览表分表序号计量器具名称型号规格准确度等级测量范围生产厂家出厂编号用能单位管理编号安装使用地点检定周期/校准间隔状态(合格/准用/停用)表B.6主要用能设备能源计量器具一览表分表序号计量器具名称型号规格准确度等级测量范围生产厂家出厂编号用能单位管理编号安装使用地点检定周期/校准间隔状态(合格/准用/停用)表B.7其他能源计量器具一览表分表序号计量器具名称型号规格准确度等级测量范围生产厂家出厂编号用能单位管理编号安装使用地点、用途检定周期/校准间隔状态(合格/准用/停用)14 【说明】表B.3是重点用能单位实际配备的所有能源计量器具的一览表；表B.4、表B.5、表B.6、表B.7均是重点用能单位能源计量器具配备一览表的分表，表B.4、表B.5、表B.6是属于能源分级计量的统计用表（一级、二级、三级），表B.7是属于能源分项计量的能源计量器具统计用表，用于分项计量的能源计量器具的统计。表中列出了计量器具名称、型号规格、准确度等级、测量范围、生产厂家、出厂编号、用能单位管理编号、安装使用地点及用途、检定周期/校准间隔和状态(合格/准用/停用)等项目。“准确度等级”栏目（以下类同），按该计量器具有效的检定或校准证书给出的准确度等级编制。“用能单位管理编号”栏目，按该计量器具的唯一性管理编号编制。“检定/校准周期”栏目，这里的检定/校准周期是指检定有效期限/复校时间间隔。如果是通过检定溯源的，其检定周期可依据相关的计量检定规程的规定，按月份如“12月”编制，不得超过计量检定规程规定的周期。如果是通过校准溯源的，其复校时间间隔可依据相关的国家计量校准规范的规定，按月份编制，不得超过国家计量校准规范规定的复校时间间隔。如果国家计量校准规范或者其他技术规范没有明确规定复校时间间隔的，当校准机构给出了复校时间间隔的按其给出的复校时间间隔编制，当校准机构没有给出复校时间间隔的用能单位按照JJF1139-2005《计量器具检定周期确定原则和方法》的要求确定合理的复校时间间隔。如果不可能采用检定或校准方式溯源的计量器具，则应定期参加实验室之间的比对，定期的期限按照JJF1139-2005《计量器具检定周期确定原则和方法》的要求确定。“状态(合格/准用/停用)”栏目（以下类同），按该计量器具的实际状态编制。其中：“合格”指计量器具经过检定/校准符合规范要求的；计量器具无法检定或校准，经比对适用的。“准用”指多功能测量计量器具，某些功能已丧失，但测量所用的功能正常，且经校准的计量器具；计量器具某一量程准确度不合格，但计量检测工作所用量程合格的。“停用”指计量器具损坏的；计量器具经检定/校准/自校不合格的；计量器具性能无法确定的；计量器具超过检定/校准有效期的。“安装使用地点”栏目中，“地点”是指该计量器具实际安装或使用的地点，如某车间、生产线、某主要用能设备等。应填写其名称或简称。“用途”是指该计量器具的实际用途，如用于能源实物量的计量（能源计量）、能量分析、自检自查，以及用于能源计量器具的量值溯源等。当能源计量器具用于“分项计量”时，按能源计量器具用于购入储存、加工转换、生产消耗、生活消耗、自用与外销等分项计量考核环节的实际情况填写。表B.7中其他能源计量器具包括：用于能源计量器具检定/校准的标准器、可回收利用余能及自检自查的便携式能源计量器具、能源能量分析用计量器具等。4能源计量器具配备情况统计表的编制能源计量器具配备情况统计汇总表（可参见审查规范附录B中，表B.8）。14 表B.8能源计量器具配备情况统计汇总表（一）重点用能单位名称：分级、分项级或项的名称配备的计量器具类别及数量（台）衡器电能表油流量表(装置)应配数量（台）实配数量（台）应配数量（台）实配数量（台）应配数量（台）实配数量（台）应配数量（台）实配数量（台）进出用能单位进出主要次级用能单位12合计主要用能设备12合计其他项目1可回收利用余能合计注：其他项目包括：可回收利用余能、能源计量标准、自检自查、能源能量分析等项目。表B.8能源计量器具配备情况统计汇总表（二）重点用能单位名称：能源种类及能源名称能源计量分级、分项进出用能单位进出主要次级用能单位主要用能设备其他项目应配数（台）实配数（台）实际配备率（％）应配数（台）实配数（台）实际配备率（％）应配数（台）实配数（台）实际配备率（％）应配数（台）实配数（台）实际配备率（％）合计注：其他项目包括：可回收利用余能、能源计量标准、自检自查、能源能量分析等项目。14 【说明】该汇总表是重点用能单位对能源计量器具的配备率进行统计和汇总的表格。表（一）中列出了级或项的名称，并按计量器具的种类统计和汇总各类计量器具的应配数量（台）、实配数量（台）等。表（二）中列出了级或项的名称，并依据表（一）中各类计量器具的统计汇总结果，按能源的种类统计和汇总各种能源的计量器具应配数量（台）、实配数量（台）和实际配备率（％）。表（一）中“级或项的名称”栏目中的“级”为分级计量的级，表中列出了进出用能单位、进出主要次级用能单位和主要用能设备三个层次，编制时填写各级的实际名称。属于用能单位层次的则填写用能单位的名称或以“本单位”简称；属于主要次级用能单位层次的则填写主要次级用能单位的名称或简称，如某车间等；属于主要用能设备层次的则填写主要用能设备或用能单元的名称或简称，如炼钢电炉、某生产线、压缩空气站房等。“级或项的名称”栏目中的“项”为分项计量的项，编制时填写各项的实际名称。当分项计量无配备率要求时，可不计算配备率。表中的“应配数”是指能源计量器具配备率公式中的理论需要量。“实配数”是指能源计量器具配备率公式中的实际的安装配备数量。填写该栏目时的数量要与能源计量器具一览表或相应的一览表分表一致。5能源计量器具准确度等级统计表的编制能源计量器具准确度等级统计汇总表（可参见审查规范附录B中，表B.9）。14 表B.9能源计量器具准确度等级统计汇总表重点用能单位名称：能源种类及名称：计量器具类别计量目的进出用能单位进出主要次级用能单位主要用能设备其他准确度等级要求实际准确度等级准确度等级要求实际准确度等级准确度等级要求实际准确度等级准确度等级要求实际准确度等级衡器燃料的静态计量燃料的动态计量电能表有功交流电能计量Ⅰ类用户Ⅱ类用户Ⅲ类用户Ⅳ类用户Ⅴ类用户直流电能计量油流量表(装置)液体能源计量气体流量表(装置)气体能源计量水流量表(装置)水计量管径不大于250mm管径大于250mm温度仪表用于液态、气态能源的温度计量与气体、蒸汽质量计算相关的温度计量压力仪表用于液态、气态能源的压力计量与气体、蒸汽质量计算相关的压力计量【说明】该表是重点用能单位对配备的能源计量器具准确度等级进行统计和汇总的表格，表中列出了能源种类及名称、计量器具类别以及进出用能单位、进出主要次级用能单位和主要用能设备三个层次的准确度等级要求、实际准确度等级等栏目。编制该表时是以每一种能源为对象单独编表，如以电力单独编表。“准确度等级要求”14 栏目中，准确度等级要求按相应的国家标准或技术规范规定，如GB17167等。“实际准确度等级”栏目中，实际准确度等级按该计量器具有效的检定或校准证书给出的准确度等级编制。6年度能源购进、消费与库存情况表的编制年度能源购进、消费与库存情况表（可参见审查规范附录B中，表B.10）。14 表B.10年度能源购进、消费与库存情况表重点用能单位名称：能源名称计量单位代码年初库存量购进量消费量期末库存量采用折标系数折标准煤参考系数实物量金额（千元）合计产品消费非生产消费合计运输工具消费生产消费用于原材料原煤吨010.7143kgce/kg洗精煤吨020.9000kgce/kg其他洗煤吨030.2～0.8kgce/kg煤制品吨040.5～0.7143kgce/kg其中：型煤吨050.5～0.7kgce/kg水煤浆吨060.6416～0.7133kgce/kg煤粉吨070.7143kgce/kg14 表B.10（续）能源名称计量单位代码年初库存量购进量消费量期末库存量采用折标系数折标准煤参考系数实物量金额（千元）合计产品消费非生产消费合计运输工具消费生产消费用于原材料焦炭吨080.9714kgce/kg其他焦化产品吨091.1～1.5kgce/kg焦炉煤气万立方米105.714～6.143kgce/m3高炉煤气万立方米111.2860kgce/m3其他煤气万立方米121.7～12.1kgce/m3天然气万立方米1311.0～13.3kgce/m3液化天然气吨141．7572kgce/kg原油吨151．4286kgce/kg14 表B.10（续）能源名称计量单位代码年初库存量购进量消费量期末库存量采用折标系数折标准煤参考系数实物量金额（千元）合计产品消费非生产消费合计运输工具消费生产消费用于原材料汽油吨161.4714kgce/kg煤油吨171.4714kgce/kg柴油吨181.4571kgce/kg燃料油吨191.4286kgce/kg液化石油气吨201.7143kgce/kg炼厂干气吨211.5714kgce/kg其他石油制品吨221.1～1.4kgce/kg热力(当量值)百万千焦230.0341kgce/MJ14 表B.10（续）能源名称计量单位代码年初库存量购进量消费量期末库存量采用折标系数折标准煤参考系数实物量金额（千元）合计产品消费非生产消费合计运输工具消费生产消费用于原材料电能(当量值)万千瓦时240.1229kgce/(kw·h)电能(等价值)万千瓦时250.404kgce/(kw•h)其他燃料吨标准煤261.0000kgce/kg其中：煤矸石吨标准煤271.0000kgce/kg生物质能吨标准煤281.0000kgce/kg工业废料吨标准煤291.0000kgce/kg城市固体垃圾吨标准煤301.0000kgce/kg14 表B.10（续）能源名称计量单位代码年初库存量购进量消费量期末库存量采用折标系数折标准煤参考系数实物量金额（千元）合计产品消费非生产消费合计运输工具消费生产消费用于原材料能源合计当量值吨标准煤31等价值吨标准煤32填报负责人：填报人：填报日期：注：1能源的当量值、等价值以及折标准煤系数，根据当地统计局的规定填报。2表中的折标准煤参考系数是按照发电煤耗0.404kgce/(kw·h)计算的，企业计算时推荐按照当年火电平均发电标准煤耗对这些折标准煤系数进行修正。【说明】该表是重点用能单位对能源分项计量情况进行统计和汇总的表格。表中列出了能源名称、计量单位、代码、年初库存量、购进量、消费量、期末库存量、采用折算系数和折标准煤参考系数等栏目。该表填写的内容与国家统计局提供的P201表是一致的。主要用于填写统计期内用能单位各类能源购进量、能源消费量和能源库存量。编制说明：a）该表的主要逻辑审核关系为：消费合计＝生产消费＋非生产消费。生产消费≥用于原材料。消费合计≥运输工具消费。煤制品≥型煤＋水煤浆＋煤粉。其他燃料≥煤矸石＋生物质能＋工业废料＋城市固体垃圾。b）用能单位只填写本企业消耗的有关能源品种数值（实物量）。若该表未包括企业消耗的能源品种，应根据统计部门要求归并到相应的能源品种内。14 c）能源合计＝Σ某种能源×某种能源折标准煤系数（不重复计算“其中”项）。d）综合能源消费量的计算方法：非能源加工转换企业：综合能源消费量＝生产消费的能源合计－回收利用折标量合计。能源加工转换企业：综合能源消费量＝生产消费的能源合计－能源加工转换产出折标量合计－回收利用折标量合计。e）电力等价折标系数，按当年火力发电标准煤耗计算。f）表B.10的填写说明：“期初库存量”、“期末库存量”栏目，应填写用能单位在报告期初和期末的各种能源的库存量。“购进量”栏目，应填写用能单位在报告期初内外购的，并用于本企业消费的各种一次能源和二次能源的数量。“生产消费”栏目，应填写用能单位为工业生产活动所消费的能源。“非生产消费”栏目，应填写用能单位能源消费中，除“生产消费”以外的能源消费，如供外能源、生活用能等。“用于原材料”栏目，应填写用能单位不作能源使用的能源产品，即不作燃料、动力使用，而作为生产另外一种产品（非能源产品）的原料或辅助材料使用的能源。“运输工具消费”栏目，应填写用能单位进行交通运输活动所消费的能源。“折标煤系数”栏目，应填写用能单位使用的各种能源实际采用的折标煤系数。折标煤系数是折标准煤系数的简称，在这里指一个计量单位的各种能源的实际热值同标准的热值之比。“能源合计”栏目中的能源合计，指能源消费总量。14 7能源流向图的编制能源流向图（可参见审查规范附录B中，图B.1）。原煤用能单位原煤站房用能单元（系统1）次级用能单位1用能单元（蒸汽站）用能单位电能变电站主要用能设备1次级用能单位2用能单元（压缩空气站）主要用能设备2次级用能单位3用能单位自来水次级用能单位4图例说明：其他1、原煤流向2、电能流向3、自来水流向基建4、蒸汽流向5、压缩空气流向外供编制：审核：批准：日期：图B.1能源流向图(参考件)14 JJF××××－2012【说明】用能单位的用能是能源购入、分配、加工转换、消耗等物流的过程，这能源购入、分配、加工转换、消耗等环节既是能源管理的节点，又是能源计量器具配备的节点及计量采集点。能源流向图就是将用能单位的各种能源的实际流向用网络图的形式反映出来，让人一目了然。能源流向图，可以将用能单位各种耗能种类用一张图来综合地反映出来，也可以按一种能源进行制图来单独地反映出来。重点用能单位可按实际情况而定，图形的形式也可各异，并不强求一致，但应清晰的反映能源流向及反映能源分级、分项用能的情况。8配备及计量采集点网络图的编制能源计量器具配备及计量采集点网络图（参见审查规范附录B中，图B.2）。(蒸汽)供汽单位L1－10.5级用能单位L2－21.0级L2－31.0级L2－11.0级次级用能单位2次级用能单位3次级用能单位1L3－31.0级L3－21.0级L3－11.0级用能单元1主要用能设备1主要用能设备2代号器具名称型号规格安置地点L1－1L2－1L3－3图例说明：1、虚线图为未配置的计量器具2、L为流量类计量器具的类别代号16 JJF××××－2012图B.2能源计量器具配备及计量采集点网络图【说明】能源计量器具配备及计量采集点网络图就是用网络图的形式将能源计量器具配备的各节点和各能源计量采集点，系统地反映出来，让人一目了然。因此，编制能源计量器具配备及计量采集点网络图要以能源流向图（可参见审查规范附录B中，图B.1）和生产工艺流程为依据，按能源管理的节点配备能源计量器具和设置计量采集点。在《审查规范》中，对能源计量器具配备及计量采集点网络图的格式并没要求，但为了清楚地反映能源计量器具配备和计量采集点，编制时要正确把握以下几点：a）以能源种类为对象制图，表明能源分类计量情况；b）能表明能源分级计量情况；c）能表明能源流向及各计量点；d）能表明各计量点配备的计量器具及准确度等级等情况。16 JJF××××－20129检定装置量值传递/溯源框图的编制检定装置量值传递/溯源框图（可参见审查规范附录B中，图B.3）。××××有限公司××××检定装置量值传递/溯源框图文件编号：共1页第1页上上一级计量器具计量标准名称：不确定度或准确度等级或最大允许误差：保存机构：检定或校准方法-----------------------------------------------------------------------------------------------------------------------------------------计量标准名称：测量范围：不确定度或准确度等级或最大允许误差：检定或校准方法计量器具名称：测量范围：不确定度或准确度等级或最大允许误差：计量器具名称：测量范围：不确定度或准确度等级或最大允许误差：------------------------------------------------------------------------------------------------------------------------------------------本级计量器具下一级计量器具编制审核批准生效日期图B.3××××检定装置量值传递/溯源框图【说明】当重点用能单位对能源计量器具自行检定或校准的，其开展检定或校准所建计量标准器应根据相应的国家计量检定系统表编制量值传递/溯源框图，以确定其量值传递/溯源关系。16 JJF××××－2012图B.3表明该计量标准溯源到上一级计量器具和传递到下一级计量器具，每一计量器具图框内应表明该计量器具的名称、测量范围、不确定度或准确度等级或最大允许误差。10能源计量器具量值传递/溯源框图的编制能源计量器具量值传递/溯源框图（可参见审查规范附录B中，图B.4）。××××有限公司××××能源计量器具量值传递/溯源框图文件编号：共1页第1页上上一级计量器具计量标准名称：不确定度或准确度等级或最大允许误差：保存机构：检定或校准方法-----------------------------------------------------------------------------------------------------------------------------------------计量器具名称：测量范围：不确定度或准确度等级或最大允许误差：测量方法能源名称：量的名称：计量范围：次级用能单位能源名称：量的名称：计量范围：进出用能单位------------------------------------------------------------------------------------------------------------------------------------------能源计量器具能源计量对象编制审核批准生效日期图B.4××××能源计量器具量值传递/溯源框图【说明】重点用能单位应编制各类能源计量器具的量值传递/溯源框图，以确定其量值传递/溯源关系。16 JJF××××－2012图B.4表明了计量器具的量值向上溯源到上一级计量器具，向下传递到能源计量的对象，向上溯源情况可根据该能源计量器具的溯源证书给出的计量标准器信息进行编制，向下传递的对象根据实际测量对象进行编制。每一计量器具图框内应表明该计量器具的名称、测量范围、不确定度或准确度等级或最大允许误差。向下传递的对象应表明该能源的名称、量的名称和计量范围，这里的范围是指计量对象的范围。11组织机构设置框图的编制用能单位组织机构设置框图应包括行政组织结构框图和能源计量管理组织结构框图。它是以图示的形式表示，用于能源计量审查时的单位组织机构情况介绍。行政组织结构框图的编制应能表明用能单位行政组织结构、组成部门、组织层次和行政隶属关系，用能单位的行政组织结构框图（参见图4-1）。能源计量管理组织结构框图的编制应能表明用能单位能源计量管理组织结构、管理层次、职能部门和上下隶属关系，能源计量管理组织结构框图（参见图4-2）。质量手册QMA01-2004无锡市计量测试中心第3.1版第0次修改标题：4组织共14页第13页生效日期：2006.01.01图4-1×××公司行政组织机构框图董事长最高管理者生产技术副总经理经营副总经理生产装备部技术检验部业务营销部物资供应部财务部人力资源部行政管理部技术科计量科质检科设备科信息中心生产调度科能源科供应科销售科储运科生产车间××车间××车间××车间××车间××车间××车间××车间××车间16 JJF××××－2012图4-2×××公司能源计量管理组织机构框图最高管理者生产技术副总经理（分管负责人）经营副总经理生产装备部（主管部门）物资供应部长人力资源部长财务部长行政管理部长生产装备部长技术检验部长设备科长信息中心主任计量科长质检科长能源科长计量管理员质量检验员能源计量管理员人事管理员统计核算员文件管理员设备管理员能源统计分析员计量检定员能源数据采集员能源管理员生产车间统计分析员表示组织、协调和决策职能及方向。表示支持、服务、协助和管理职能及方向。16 JJF××××－201212《重点用能单位能源计量审查记录表》的填写与使用说明（1）审查记录表C.1～C.5的填写与使用说明审查记录表C.1对应于《审查规范》第4章的要求，即重点用能单位的能源计量管理要求；表C.2对应于《审查规范》第5章的要求，即重点用能单位的能源计量人员要求；表C.3对应于《审查规范》第6章的要求，即重点用能单位的能源计量器具管理要求；表C.4对应于《审查规范》第7章的要求，即重点用能单位的能源计量数据管理要求；表C.5对应于《审查规范》第8章的要求，即重点用能单位的自查与整改要求。“审查方法”栏中的方法，仅作为审查的指南，审查员在实际审查过程中可根据被审查对象的现实情况或组织审查的政府计量行政部门的新要求等情况自行把握。“审查评定”栏下分为“符合”、“不符合”和“不适用”三种选项，“□”为可以选项的标记，选中的在框内打“√”；“■”为不能选项的标记，是指不能评定“不适用”。审查记录表后的4项“注”，应作为对审查员的记录要求。审查记录应形成电子文件，并有审查员的签名。（2）审查记录表C.6的填写与使用说明该表用于对重点用能单位能源计量器具实际配备情况，包括配备率和能源计量器具准确度等级进行审查确认的记录，审查的结果用于审查报告的结果。编制该表时应以每一种能源为对象单独编表，如以电能单独制表。表中：“能源种类及名称”栏目，按GB17167-2006表3填写，即“能源种类”为：电能、固态能源、液态能源、气态能源、载能工质、可回收利用的余能等；“能源名称”为：煤炭、焦炭、天然气、蒸汽等能源的实际名称，并与上报的能源统计报表中的能源名称相一致。“能源计量分级、分项”栏目，能源计量分级按进出用能单位、进出主要次级用能单位和主要用能设备三个层次，并在“级或项名称”栏目中填写“级”的实际名称，如：本用能单位、某某车间、某某设备或用能单元等；其他项目按能源计量分项名称填写，如：可回收利用余能、能源计量标准、自检自查、能源能量分析等项目。“配备率”栏目，按实际的能源分级、分项计量情况填写应配数量、实际配备数量、实际配备率和配备率要求。其中：应配数量栏目，填写能源分级、分项计量的计量器具理论需要量。实际配备数量栏目，填写能源分级、分项计量的计量器具实际配备数量。实际配备率栏目，填写能源分级、分项计量的计量器具实际配备率，即：计量器具实际配备率＝实际配备数量/应配数量×100％配备率要求栏目，按相应的国家标准或技术规范的规定填写，如GB17167等。“准确度等级”栏目，准确度等级要求按相应的国家标准或技术规范的规定填写，如GB17167等。实际准确度等级按该计量器具有效的检定或校准证书给出的准确度等级填写。审查记录应形成电子文件，并有审查员的签名。（3）审查记录表C.7的填写与使用说明该表用于对重点用能单位实际配备的能源计量人员进行审查确认的记录，审查的结果用于审查报告的结果。能源计量人员应包括专职和兼职的人员。在表中应表明人员姓名、工作部门、岗位及职务、技术职务、是否参加岗位培训与考试、岗位资格证号。“工作部门”栏目，应填写该人员专职的工作部门。“岗位及职务”栏目，应填写该人员专职或兼职的岗位和职务，兼职的人员应在备注栏内注明兼职。16 JJF××××－2012“技术职务”栏目，应填写该人员所取得的技术职务任职资格，如工程师等。“岗位资格证号”栏目，应填写该人员所取得的岗位任职资格证书号，如计量检定员岗位的计量检定员证号等。审查记录应形成电子文件，并有审查员的签名。附录D《重点用能单位能源计量审查报告》的编制说明1审查报告的编制要求通常情况下，审查报告的编制应符合以下要求：（1）使用《审查规范》中规定的报告格式，包括报告附件的格式；（2）审查报告要形成电子文本；（3）审查报告应有负责审查的审查人员签字；（4）审查报告须经组织审查的政府计量行政部门审批后方能发放。2审查报告的编制说明（1）审查报告封面审查报告封面包括：报告编号、用能单位、组织审查单位、审查日期、审查组组长、签发日期等栏目。报告编号（由组织审查的政府计量行政部门给出）：按政府计量行政部门给出编号填写。用能单位：填写被审查的重点用能单位名称。组织审查单位：填写组织审查的政府计量行政部门名称，并盖章。审查日期：填写从开始审查至出具报告的日期，如2012年9月5日至9月10日。审查组组长：由审查组组长签名。签发日期：填写组织审查的政府计量行政部门审批的日期（由组织审查的政府计量行政部门填写）。（2）用能单位信息用能单位信息包括：用能单位名称、单位注册地址、单位生产地址、营业执照注册号、组织机构代码、法定代表人、联系方式等栏目。用能单位名称：填写营业执照的单位名称。单位注册地址：填写营业执照的注册地址。单位生产地址：填写接受审查的生产地址。组织机构代码：填写组织机构代码证给出的代码。法定代表人：填写营业执照的法定代表人姓名。联系方式：填写联系人、邮政编码、联系电话、传真、E-mail等实际情况。（3）用能单位概况用能单位概况包括：管理体系获证、产品结构、年度销售额、年度利税、年度万元增加值能耗(当量)、年度综合能耗当量值、年度主要消耗能源及数量等栏目。管理体系获证：填写与能源管理、能源计量管理有关的管理体系获证情况，如3A测量管理体系、能源管理体系等认证情况。产品结构：填写用能单位审查年度生产的主要产品、辅助产品的产量和产值情况。年度销售额：填写用能单位审查年度的销售额，以上报的统计报表数为准。年度利税：填写用能单位审查年度的缴纳的利税总额，以上报的统计报表数为准。年度万元增加值能耗(当量)：填写用能单位审查年度的单位工业增加值综合能耗量，以上报的统计报表数为准。年度综合能耗当量值：填写用能单位审查年度的综合能耗量，以上报的统计报表数为准。16 JJF××××－2012年度主要消耗能源及数量：填写用能单位审查年度的综合能耗量的构成情况。（4）审查依据审查依据栏目，填写审查所依据的规范文件的名称和代号，如GB17167－2006《用能单位能源计量器具配备和管理通则》等。（5）审查组成员分工审查组成员分工包括：审查组职务、审查项目等栏目。审查组职务：指审查组组长或审查员等，填写组长或审查员的姓名。审查项目：填写组长或审查员负责审查的具体项目名称或《审查规范》的条款号。（6）审查过程概述审查过程概述栏目，应简要地描述审查任务的由来、审查的目的、所审查的时间段、所采用的审查方式和方法、审查的对象、收集的证明材料等情况。（7）审查报告汇总审查报告汇总栏目，填写现场审查情况汇总表（见审查报告附件1）和重点用能单位能源计量审查不符合项报告（见审查报告附件2）的页数。（8）审查原始记录汇总审查原始记录汇总栏目，填写重点用能单位能源计量审查记录表的页数。（9）能源计量器具配备率审查结果能源计量器具配备率的审查结果应来源于审查记录表C.6“能源计量器具配备审查记录表”。能源计量器具配备率审查结果包括：能源种类及名称、应配数量、实际配备数量、实际配备率、配备率要求、评定结论、说明等栏目。能源种类及名称：按GB17167-2006表3填写，即“能源种类”为：电能、固态能源、液态能源、气态能源、载能工质、可回收利用的余能等；“能源名称”为：煤炭、焦炭、天然气、蒸汽等能源的实际名称，并与上报的能源统计报表中的能源名称相一致。应配数量：依据表C.6“能源计量器具配备审查记录表”给出的能源分级、分项计量的计量器具应配数量填写。实际配备数量：依据表C.6“能源计量器具配备审查记录表”给出的能源分级、分项计量的计量器具实际配备数量填写。实际配备率：依据表C.6“能源计量器具配备审查记录表”给出的能源分级、分项计量的计量器具实际配备率填写。配备率要求：依据表C.6“能源计量器具配备审查记录表”给出的能源分级、分项计量的计量器具配备率要求填写。评定结论：依据表C.6“能源计量器具配备审查记录表”单项审查结果填写。评定结论栏下分为“符合”、“不符合”和“不适用”三种选项，选中的在选项栏中打“√”。说明：该栏主要用于对评定为不符合项的说明，应指出不符合项报告编号。（10）能源计量器具准确度等级审查结果能源计量器具准确度等级的审查结果应来源于审查记录表C.6“能源计量器具配备审查记录表”。能源计量器具准确度等级审查结果包括：计量器具类别、计量目的、准确度等级要求、实际准确度等级和评定结论等栏目。计量器具类别：依据表C.6“能源计量器具配备审查记录表”给出的计量器具类别填写。计量目的：依据表C.6“能源计量器具配备审查记录表”给出的分类计量情况填写。准确度等级要求：依据表C.6“能源计量器具配备审查记录表”给出的准确度等级要求填写。实际准确度等级：依据表C.6“能源计量器具配备审查记录表”给出的实际准确度等级填写。评定结论：依据表C.6“能源计量器具配备审查记录表”单项审查结果填写。评定结论栏下分为16 JJF××××－2012“符合”、“不符合”和“不适用”三种选项，选中的在选项栏中打“√”。说明：该栏主要用于对评定为不符合项的说明，应指出不符合项报告编号。（11）能源计量工作人员配备和培训审查结果能源计量工作人员配备和培训审查结果包括：人员姓名、工作部门、岗位及职务、技术职务、组织机构代码、岗位培训考核情况、岗位资格证号等栏目。要依据表C.7“能源计量工作人员配备和培训审查记录表”给出的能源计量工作人员配备和培训审查结果填写。（12）审查结论审查结论的描述要指明：审查依据、审查工作的时间、审查项目数及符合与否的项目数、审查结论等要件。并按《审查规范》的规定评定出审查结论，即在“符合规范要求”或“基本符合规范要求，需要整改”或“不符合规范要求”框中打“√”。（13）不符合项汇总不符合项汇总包括：不符合项报告编号、不符合情况概要、整改要求等栏目。不符合项报告编号：填写审查人员给出的“重点用能单位能源计量不符合项报告”编号。不符合情况概要：依据审查人员给出的“重点用能单位能源计量不符合项报告”简要描述不符合情况。整改要求：依据审查人员给出的“重点用能单位能源计量不符合项报告”中的整改要求填写。（14）审查组成员签字填写审查组成员的姓名、工作单位等内容，并由审查组成员签名。（15）审批意见由组织审查的政府计量行政部门根据审查组的提供的审查资料签署审批意见。意见包括：是否同意审查组出具的审查报告，以及对被审查的用能单位的整改要求等。（16）审查情况汇总表审查情况汇总表包括：审查规范条款号、评定结论、说明等栏目。审查规范条款号：指《审查规范》的条款号，并对应于《审查规范》附录C《重点用能单位能源计量审查记录表》中表C.1“能源计量管理审查记录表”、表C.2“能源计量人员审查记录表”、表C.3“能源计量器具审查记录表”、表C.4“能源计量数据管理审查记录表”和表C.5“能源计量工作自查审查记录表”的规范条款号。评定结论：这里的结论为单项评定结论，应依据审查记录表的相关条款的评定结论填写。说明：该栏主要用于对单项评定为不符合项的说明，应指出不符合项报告编号。（17）不符合项报告不符合项报告包括：用能单位、被审查部门/岗位及陪同人、不符合事实描述、不符合评定依据、整改要求、被审查方确认意见、审查组组长确认意见、被审查方的整改措施及整改情况和整改措施有效性确认等栏目。用能单位：填写用能单位名称，以表明该不符合工作发生在哪一个用能单位。被审查部门/岗位及陪同人：填写不符合项的发现或发生部门，陪同人是指重点用能单位对该不符合项的见证人。不符合事实描述：简要描述不符合的具体事实。不符合评定依据：填写该项不符合的评定依据，并注明评定依据的文件名称、代号和条款号。整改要求：包括提供必要的见证材料、现场跟踪访问、其他方式、整改期限等要求，由审查人员根据该项不符合的整改期望，确定整改的确认方式及完成整改的期限。采用打“√”的形式确认。被审查方确认意见：由被审查方代表对该项不符合的评定签署确认意见，采用打“√”的形式确认。审查组组长确认意见：由审查组组长对该项不符合的评定签署确认意见，采用打“√”的形式确认。16 JJF××××－2012被审查方的整改措施及整改情况：由被审查方报告整改措施及整改情况，可另附书面的整改报告。整改措施有效性确认：由审查组组长或审查员根据被审查方提供的整改措施和整改情况证明资料，确认其整改措施有效性。当确认无效时，确认人可提出再次整改或补充证明资料的意见。附件2重点用能单位能源计量器具配备要求（GB17167-2006第4.3条）16 JJF××××－2012A.4.3能源计量器具的配备要求A.4.3.1能源计量器具配备率按下式计算：Rp＝Ns／Nl×100％式中：Rp—能源计量器具配备率，％；Ns—能源计量器具实际的安装配备数量；Nl—能源计量器具理论需要量。A.4.3.2用能单位应加装能源计量器具。A.4.3.3用能量（产能量或输运能量）大于或等于表1中一种或多种能源消耗量限定值的次级用能单位为主要次级用能单位。主要次级用能单位应按表3要求加装能源计量器具。表A.1主要次级用能单位能源消耗量(或功率)限定值能源种类电能煤炭、焦炭原油、成品油、石油液化气重油、渣油煤气、天然气蒸汽、热水水其他单位kWt/at/at/am3/aGJ/at/aGJ/a限定值10100408010000500050002926注：1表中a是法定计量单位中“年”的符号。2表中m3指在标准状态下，表2同。32926GJ相当于100t标准煤。其他能源应按等价热值折算，表2类推。A.4.3.4单台设备能源消耗量大于或等于表2中一种或多种能源消耗量限定值的为主要用能设备。主要用能设备应按表3要求加装能源计量器具。表A.2主要用能设备能源消耗量(或功率)限定值16 JJF××××－2012能源种类电能煤炭、焦炭原油、成品油、石油液化气重油、渣油煤气、天然气蒸汽、热水水其他单位kWt/ht/ht/hm3/hMWt/hGJ/h限定值10010.511007129.26注：1对于可单独进行能源计量考核的用能单元(装置、系统、工序、工段等)，如果用能单元已配备了能源计量器具，用能单元中的主要用能设备可以不再单独配备能源计量器。2对于集中管理同类用能设备的用能单元(锅炉房、泵房等)，如果用能单元已配备了能源计量器具，用能单元中的主要用能设备可以不再单独配备能源计量器具。A.4.3.5能源计量器具配备率应符合表3的要求。表A.3能源计量器具配备率要求单位：%能源种类进出用能单位进出主要次级用能单位主要用能设备电能10010095固体能源煤炭10010090焦炭10010090液态能源原油10010090成品油10010095重油10010090渣油10010090气态能源天然气10010090液化气10010090煤气100908016 JJF××××－2012表A.3（续）单位：%能源种类进出用能单位进出主要次级用能单位主要用能设备载能工质蒸汽1008070水1009580可回收利用的余能9080—注：1进出用能单位的季节性供暖用蒸汽(热水)可采用非直接计量载能工质流量的其他计量结算方式。2进出主要次级用能单位的季节性供暖用蒸汽(热水)可以不配备能源计量器具。3在主要用能设备上作为辅助能源使用的电能和蒸汽、水等载能工质，其耗能量很小(低于表2的要求)可以不配备能源计量器具。A.4.3.6对从事能源加工、转换、输运性质的用能单位(如火电厂、输变电企业等)，其所配备的能源计量器具应满足评价其能源加工、转换、输运效率的要求。A.4.3.7对从事能源生产的用能单位(如采煤、采油企业等)，其所配备的能源计量器具应满足评价其单位产品能源自耗率的要求。A.4.3.8用能单位的能源计量器具准确度等级应满足表4的要求。表A.4用能单位能源计量器具准确度等级要求计量器具类别计量目的准确度等级要求衡器进出用能单位燃料的静态计量0.1进出用能单位燃料的动态计量0.5电能表进出用能单位有功交流电能计量Ⅰ类用户0.5SⅡ类用户0.5Ⅲ类用户1.0Ⅳ类用户2.0Ⅴ类用户2.016 JJF××××－2012进出用能单位的直流电能计量2.0表4（续）计量器具类别计量目的准确度等级要求油流量表(装置)进出用能单位的液体能源计量成品油0.5重油、渣油1.0气体流量表(装置)进出用能单位的气体能源计量煤气2.0天然气2.0蒸汽2.5水流量表(装置)进出用能单位水流量计量管径不大于250mm2.5管径大于250mm1.5温度仪表用于液态、气态能源的温度计量2.0与气体、蒸汽质量计算相关的温度计量1.0压力仪表用于液态、气态能源的压力计量2.0与气体、蒸汽质量计算相关的压力计量1.0注：1当计量器具是由传感器(变送器)、二次仪表组成的测量装置或系统时，表中给出的准确度等级应是装置或系统的准确度等级。装置或系统未明确给出其准确度等级时，可用传感器与二次仪表的准确度等级按误差合成方法合成。2运行中的电能计量装置按其所计量电能量的多少，将用户分为五类。Ⅰ类用户为月平均用电量500万kWh及以上或变压器容量为10MVA及以上的高压计费用户；Ⅱ类用户为小于Ⅰ类用户用电量(或变压器容量)但月平均用电量100万kWh及以上或变压器容量为2MVA及以上的高压计费用户；Ⅲ类用户为小于Ⅱ类用户用电量(或变压器容量)但月平均用电量10万kWh及以上或变压器容量为315kVA及以上的计费用户；Ⅳ类用户为负荷容量为315kVA及以下的计费用户；Ⅴ类用户为单相供电的计费用户。3用于成品油贸易结算的计量器具的准确度等级应不低于0.3。＊4用于天然气贸易结算的计量器具的准确度等级应符合GB/T18603-2001附录A和附录B的要求。＊GB17167-2006中，用于成品油贸易结算的计量器具的准确度等级应不低于“0.2”16 JJF××××－2012，因准确度等级0.2与加油机检定规程的准确度等级0.3不符，故改为0.3。A.4.3.9主要次级用能单位所配备能源计量器具的准确度等级(电能表除外)参照表4的要求，电能表可比表4的同类用户低一个档次的要求。A.4.3.10主要用能设备所配备能源计量器具的准确度等级(电能表除外)参照表4的要求，电能表可比表4的同类用户低一个档次的要求。A.4.3.11能源作为生产原料使用时，其计量器具的准确度等级应满足相应的生产工艺要求。A.4.3.12能源计量器具的性能应满足相应的生产工艺及使用环境(如温度、温度变化率、湿度、照明、振动、噪声、粉尘、腐蚀、电磁干扰等)要求。16 JJF××××－2012附录B重点用能单位能源计量管理用表/图（格式）表B.1能源计量人员一览表重点用能单位名称：序号人员姓名工作部门岗位及职务专业技术职务是否参加岗位培训、考试岗位资格证号备注表B.2主要用能设备一览表重点用能单位名称：序号所属部门设备名称设备编号型号规格安装地点用能种类能源消耗量或功率备注63 JJF××××－2012表B.3能源计量器具一览表重点用能单位名称：序号计量器具名称型号规格准确度等级测量范围生产厂家出厂编号用能单位管理编号安装使用地点(某车间、生产线、某主要用能设备)及用途(能源计量、自检自查、能量分析)检定周期/校准间隔状态(合格/准用/停用)表B.4进出用能单位能源计量器具一览表分表重点用能单位名称：序号计量器具名称型号规格准确度等级测量范围生产厂家出厂编号用能单位管理编号安装使用地点检定周期/校准间隔状态(合格/准用/停用)63 JJF××××－2012表B.5进出主要次级用能单位能源计量器具一览表分表重点用能单位名称：序号计量器具名称型号规格准确度等级测量范围生产厂家出厂编号用能单位管理编号安装使用地点检定周期/校准间隔状态(合格/准用/停用)表B.6主要用能设备能源计量器具一览表分表重点用能单位名称：序号计量器具名称型号规格准确度等级测量范围生产厂家出厂编号用能单位管理编号安装使用地点检定周期/校准间隔状态(合格/准用/停用)63 JJF××××－2012表B.7其他能源计量器具一览表分表重点用能单位名称：序号计量器具名称型号规格准确度等级测量范围生产厂家出厂编号用能单位管理编号安装使用地点、用途检定周期/校准间隔状态(合格/准用/停用)63 JJF××××－2012注：其他能源计量器具包括：用于能源计量器具检定/校准的标准器、可回收利用余能及自检自查的便携式能源计量器具、能源能量分析用计量器具等。表B.8能源计量器具配备情况统计汇总表重点用能单位名称：分级、分项级或项的名称配备的计量器具类别及数量（台）衡器电能表油流量表(装置)气体流量表(装置)水流量表(装置)温度仪表压力仪表应配数量（台）实配数量（台）应配数量（台）实配数量（台）应配数量（台）实配数量（台）应配数量（台）实配数量（台）应配数量（台）实配数量（台）应配数量（台）实配数量（台）应配数量（台）实配数量（台）进出用能单位进出主要次级用能单位12合计主要用能设备12合计其他项目1可回收利用余能63 JJF××××－2012合计注：其他项目包括：可回收利用余能、能源计量标准、自检自查、能源能量分析等项目。填表人签字：审核人签字：填表日期：表B.8（续）能源计量器具配备情况统计汇总表重点用能单位名称：能源种类及能源名称能源计量分级、分项进出用能单位进出主要次级用能单位主要用能设备其他项目63 JJF××××－2012应配数（台）实配数（台）实际配备率（％）应配数（台）实配数（台）实际配备率（％）应配数（台）实配数（台）实际配备率（％）应配数（台）实配数（台）实际配备率（％）合计注：其他项目包括：可回收利用余能、能源计量标准、自检自查、能源能量分析等项目。填表人签字：审核人签字：填表日期：表B.9能源计量器具准确度等级统计汇总表重点用能单位名称：能源种类及名称：计量目的进出用能单位进出主要次级用能单位主要用能设备其他63 JJF××××－2012计量器具类别准确度等级要求实际准确度等级准确度等级要求实际准确度等级准确度等级要求实际准确度等级准确度等级要求实际准确度等级衡器燃料的静态计量燃料的动态计量电能表有功交流电能计量Ⅰ类用户Ⅱ类用户Ⅲ类用户Ⅳ类用户Ⅴ类用户直流电能计量油流量表(装置)液体能源计量表B.9(续)能源计量器具准确度等级统计汇总表计量目的进出用能单位进出主要次级用能单位主要用能设备其他63 JJF××××－2012计量器具类别准确度等级要求实际准确度等级准确度等级要求实际准确度等级准确度等级要求实际准确度等级准确度等级要求实际准确度等级气体流量表(装置)气体能源计量水流量表(装置)水计量管径不大于250mm管径大于250mm温度仪表用于液态、气态能源的温度计量与气体、蒸汽质量计算相关的温度计量压力仪表用于液态、气态能源的压力计量与气体、蒸汽质量计算相关的压力计量填表人签字：审核人签字：填表日期：表B.10年度能源购进、消费与库存情况表重点用能单位名称：63 JJF××××－2012能源名称计量单位代码年初库存量购进量消费量期末库存量采用折标系数折标准煤参考系数实物量金额（千元）合计产品消费非生产消费合计运输工具消费生产消费用于原材料原煤吨010.7143kgce/kg洗精煤吨020.9000kgce/kg其他洗煤吨030.2～0.8kgce/kg煤制品吨040.5～0.7143kgce/kg其中：型煤吨050.5～0.7kgce/kg水煤浆吨060.6416～0.7133kgce/kg煤粉吨070.7143kgce/kg表B.10（续）63 JJF××××－2012能源名称计量单位代码年初库存量购进量消费量期末库存量采用折标系数折标准煤参考系数实物量金额（千元）合计产品消费非生产消费合计运输工具消费生产消费用于原材料焦炭吨080.9714kgce/kg其他焦化产品吨091.1～1.5kgce/kg焦炉煤气万立方米105.714～6.143kgce/m3高炉煤气万立方米111.2860kgce/m3其他煤气万立方米121.7～12.1kgce/m3天然气万立方米1311.0～13.3kgce/m3液化天然气吨141．7572kgce/kg原油吨151．4286kgce/kg表B.10（续）63 JJF××××－2012能源名称计量单位代码年初库存量购进量消费量期末库存量采用折标系数折标准煤参考系数实物量金额（千元）合计产品消费非生产消费合计运输工具消费生产消费用于原材料汽油吨161.4714kgce/kg煤油吨171.4714kgce/kg柴油吨181.4571kgce/kg燃料油吨191.4286kgce/kg液化石油气吨201.7143kgce/kg炼厂干气吨211.5714kgce/kg其他石油制品吨221.1～1.4kgce/kg热力(当量值)百万千焦230.0341kgce/MJ63 JJF××××－2012表B.10（续）能源名称计量单位代码年初库存量购进量消费量期末库存量采用折标系数折标准煤参考系数实物量金额（千元）合计产品消费非生产消费合计运输工具消费生产消费用于原材料电能(当量值)万千瓦时240.1229kgce/(kw·h)电能(等价值)万千瓦时250.404kgce/(kw•h)其他燃料吨标准煤261.0000kgce/kg其中：煤矸石吨标准煤271.0000kgce/kg生物质能吨标准煤281.0000kgce/kg工业废料吨标准煤291.0000kgce/kg城市固体垃圾吨标准煤301.0000kgce/kg表B.10（续）63 JJF××××－2012能源名称计量单位代码年初库存量购进量消费量期末库存量采用折标系数折标准煤参考系数实物量金额（千元）合计产品消费非生产消费合计运输工具消费生产消费用于原材料能源合计当量值吨标准煤31等价值吨标准煤32填报负责人：填报人：填报日期：注：1能源的当量值、等价值以及折标准煤系数，根据当地统计局的规定填报。2表中的折标准煤参考系数是按照发电煤耗0.404kgce/(kw·h)计算的，企业计算时推荐按照当年火电平均发电标准煤耗对这些折标准煤系数进行修正。原煤用能单位原煤站房用能单元（系统1）次级用能单位1用能单元（蒸汽站）用能单位电能变电站主要用能设备1次级用能单位263 JJF××××－2012用能单元（压缩空气站）主要用能设备2次级用能单位3用能单位自来水次级用能单位4图例说明：其他1、原煤流向2、电能流向3、自来水流向基建4、蒸汽流向5、压缩空气流向外供编制：审核：批准：日期：图B.1能源流向图(参考件)L1－10.5级供汽单位用能单位L2－11.0级L2－21.0级L2－31.0级63 JJF××××－2012次级用能单位1次级用能单位2次级用能单位3代号器具名称型号规格安置地点L1－1L2－1L2－2L2－3L3－1L3－2L3－3L3－11.0级L3－31.0级L3－21.0级图例说明：1、虚线图为未配置的计量器具2、L为流量类计量器具的类别代号主要用能设备1主要用能设备2用能单元1编制：审核：批准：日期：图B.2能源计量器具配备及计量采集点网络图(参考件)63 JJF××××－2012××××有限公司××××检定装置量值传递/溯源框图文件编号：共1页第1页上上一级计量器具计量标准名称：不确定度或准确度等级或最大允许误差：保存机构：检定或校准方法---------------------------------------------------------------------------------------------------------------------计量标准名称：测量范围：不确定度或准确度等级或最大允许误差：检定或校准方法计量器具名称：测量范围：不确定度或准确度等级或最大允许误差：计量器具名称：测量范围：不确定度或准确度等级或最大允许误差：----------------------------------------------------------------------------------------------------------------------本级计量器具下一级计量器具编制审核批准生效日期图B.3××××检定装置量值传递/溯源框图(参考件)63 JJF××××－2012××××有限公司××××能源计量器具量值传递/溯源框图文件编号：共1页第1页上上一级计量器具计量标准名称：不确定度或准确度等级或最大允许误差：保存机构：检定或校准方法---------------------------------------------------------------------------------------------------------------------计量器具名称：测量范围：不确定度或准确度等级或最大允许误差：测量方法能源名称：量的名称：计量范围：进出用能单位能源名称：量的名称：计量范围：次级用能单位----------------------------------------------------------------------------------------------------------------------能源计量器具能源计量对象编制审核批准生效日期63 JJF××××－2012图B.4××××能源计量器具量值传递/溯源框图(参考件)63 JJF××××－2012附录C重点用能单位能源计量审查记录表（格式）表C.1能源计量管理审查记录表C．4能源计量管理序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用14.1总则重点用能单位应建立健全能源计量管理制度，明确能源计量管理职责，加强能源计量管理，确保能源计量数据真实准确。1核查用能单位的能源计量管理制度或任命文件或其他文件，是否明确能源计量工作的分管负责人、能源计量主管部门和能源计量岗位。2依据用能单位的能源计量管理制度或任命文件或其他文件，是否明确规定了最高管理者、能源计量工作的分管负责人、能源计量主管部门和能源计量各岗位的能源计量管理职责、权限和相互隶属关系。□□■4.2组织与管理4.2.1组织机构重点用能单位应明确能源计量工作的领导，确立能源计量主管部门，设置能源计量岗位，并以文件形式明确规定其职责、权限和相互隶属关系。63 JJF××××－2012表C.1(续)能源计量管理审查记录表序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用24.2.2管理职责4.2.2.1最高管理者1)对本单位能源计量工作负总责；2)向单位宣贯能源计量的重要性和能源计量法律法规的要求；3)组织制定能源计量目标；4)确保实现能源计量目标所需资源的有效配置；5)决定改进能源计量工作的措施。查看有关能源计量管理的活动记录，确认最高管理者：1)是否将满足本规范及其他能源计量管理的法律法规要求的重要性传达到有关部门，并已在用能单位内贯彻实施。2)是否组织制定和审定能源计量目标。3)能确保实现能源计量目标所需的人力资源、信息资源、计量器具、环境条件等资源或条件，已有效实施能源计量和管理。□□■34.2.2.2分管负责人1)确保按本规范要求，建立、实施能源计量管理制度；2)组织对能源计量工作实施情况进行自查；3)提出改进能源计量工作的建议。查看有关能源计量管理的活动记录，确认能源计量工作的分管负责人：1)是否按本规范及其他能源计量管理的法律法规的要求，组织制定能源计量管理制度，并已在用能单位内贯彻实施；2)是否组织对能源计量工作开展情况进行自查；3)是否在最高管理层提出改进能源计量工作的建议。□□■表C.1(续)能源计量管理审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用44.2.2.3主管部门1)组织落实本单位能源计量管理工作；2)对本单位能源计量管理过程及效果进行分析，确保符合相关规定要求；3)落实自查活动和改进措施。查看有关记录，核查重点用能单位能源计量主管部门是否组织、落实本单位能源计量管理工作；是否利用某种形式，如自查活动等，定期或不定期的系统分析本单位能源计量管理各主要环节及其各项活动过程，确定各环节和过程的能源计量需求，不断加以改进和提高。□□■54.2.2.4能源计量岗位重点用能单位应设置能源计量管理、能源计量器具检定/校准和维护、能源计量数据采集、统计分析等岗位并明确其职责。1检查重点用能单位的有关文件，是否根据能源计量的实际状况，设置能源计量管理、能源计量器具检定/校准和维护、能源计量数据采集、统计分析等岗位。2检查重点用能单位制定的各类能源计量管理人员的岗位职责，是否齐全，并与用能单位能源计量工作现状相吻合。□□■64.3能源计量管理制度4.3.1重点用能单位应按本规范要求建立健全能源计量管理制度，并保持和持续改进其有效性。管理制度应形成文件，传达至有关人员，被其理解、获取和执行。1检查重点用能单位各类制度的具体内容和要求，是否符合并覆盖本规范规定的要求。2查看有关记录，核查重点用能单位对能源计量管理制度是否传达至有关人员，并被其理解、获取和执行。必要时可采用座谈会的形式来证实有关人员对相关制度的理解、获取和执行状况。□□■表C.1(续)能源计量管理审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用74.3.2能源计量管理制度至少应包括下列内容：1)能源计量管理职责；2)能源计量器具配备、使用和维护管理制度；3)能源计量器具周期检定/校准管理制度；4)能源计量人员配备、培训和考核管理制度；5)能源计量数据采集、处理、统计分析和应用制度；6)能源计量工作自查和改进制度。1检查用能单位有关能源计量管理制度，是否包括了能源计量管理职责；能源计量器具配备、使用和维护管理制度；能源计量器具周期检定/校准管理制度；能源计量人员配备、培训和考核管理制度；能源计量数据采集、处理、统计分析和应用制度；能源计量工作自查和改进制度等六个方面。2检查各类制度的具体内容和要求是否符合用能单位现实状况，并具有可操作性。□□■84.4能源计量目标4.4.1重点用能单位应根据计量法律法规、强制性规范文件要求和本单位节能目标，确定能源计量目标并形成文件。能源计量目标应是可测量的，与能源方针、节能目标等保持一致。1依据有关法律、法规、能源政策及有关标准，检查重点用能单位的管理文件，核查重点用能单位是否制定了能源计量管理目标。2核查制定的能源计量管理目标是否全面、确切。3核查制定的能源计量管理目标是否可测量的。4通过检查有关能源计量目标的贯彻、实施、考核等文件和记录，确认能源计量目标在重点用能单位内部是否得到了沟通和理解，并能贯彻执行。□□■表C.1(续)能源计量管理审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用94.4.2能源计量目标由最高管理者授权发布，至少应包括下列内容：1)确保能源计量器具配备、周期检定/校准、使用等符合相关要求；2)确保能源计量人员配备、培训等符合相关要求；3)确保能源分类、分级、分项计量；4)确保能源计量数据完整、真实、准确和有效应用。1检查重点用能单位有关能源计量管理文件，确认能源计量目标是否由最高管理者授权发布。2检查制定的能源计量目标，确认其内容：1)能否确保能源计量器具的配备、周期检定/校准、使用等符合相关要求；2)确保能源计量人员的配备、培训等符合相关要求；3)能否确保能源分类、分级、分项计量；4)能否确保能源计量数据完整、真实、准确和有效应用。□□■104.4.3重点用能单位应制定能源计量目标的测量方法并定期对目标实施情况进行评价。1检查重点用能单位有关能源计量管理文件，对每一项能源计量目标是否制定了具体的测量和评价方法。2检查重点用能单位有关能源计量管理记录，是否按制定的测量和评价方法，定期对目标实施情况进行评价。□□■注：1“审查记录”栏应注明审查方式“资料审查”或“现场审查”。2“审查记录”栏应逐个条款进行审查情况的描述。3当发现不符合项的应在“审查记录”栏中注明“不符合项报告”的编号。4审查评定中“□”标记为评定结果选项，选中的在框内打“√”；“■”标记是指不能评定“不适用”。审查人员签字：审查日期：表C.2能源计量人员审查记录表63 JJF××××－2012C．5能源计量人员序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用115.1能源计量人员配备5.1.1重点用能单位应根据工作需要配备足够的专业人员从事能源计量管理工作，保证能源计量职责和管理制度落实到位。根据重点用能单位的生产规模和能源计量岗位设置的要求，核查重点用能单位的能源计量人员的配置情况，不管是专职人员还是兼职人员，是否满足了能源计量工作的需求。□□■125.1.2重点用能单位应设专人负责能源计量器具配备、使用、检定/校准、维护、报废等管理工作，依法实施能源计量器具的检定/校准，确保计量器具量值的正确可靠；满足能源计量分类、分级、分项考核的要求。1核查重点用能单位能源计量人员的配置情况，是否有专人负责用能单位的能源计量器具的配备、使用、检定/校准、维护、报废等管理工作，并满足能源计量分类、分级、分项考核的要求。2核查其次级用能单位的能源计量人员的配置情况，是否有专人负责主要次级用能单位和主要用能设备能源计量器具的管理。3对能源计量器具自行检定/校准的，检查其检定/校准人员是否按计量技术法规的规定实施检定/校准。□□■135.1.3重点用能单位应设专人负责能源计量数据采集、统计、分析，保证能源计量数据完整、真实、准确。1核查重点用能单位的能源计量人员的配置情况，是否有专人负责能源计量数据采集、统计、分析等工作。2抽样调查能源计量数据采集、统计、分析人员的能源计量工作记录，能源计量数据是否完整、真实、准确。□□■表C.2(续)能源计量人员审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用145.2人员培训和资质5.2.1重点用能单位从事能源计量管理、能源计量器具维护、能源计量数据采集、能源计量数据统计分析等人员，应掌握从事岗位所需的专业技术和业务知识，具备能源计量技术和业务能力，定期接受培训，并按有关规定持证上岗。检查重点用能单位的能源计量人员的技术档案，核查：1)能源计量管理人员是否通过相关部门的培训考核；2)能源计量器具的维护人员，是否经过培训，具有相应的能力；3)能源计量的自查人员，是否通过含有本规范的培训考核；4)能源计量采集、数据统计分析等人员，是否通过含有关知识的培训，掌握其从事岗位所需的专业技术和业务知识；5)当政府行政部门对上述人员有岗位资质要求的，是否按规定持证上岗。□□■155.2.2重点用能单位从事计量检定/校准等人员应通过相关培训考核，取得相应资质。对于用能单位的能源计量器具进行自主检定/校准的，检查其从事能源计量器具检定/校准的人员是否按规定持证上岗。□□□165.2.3重点用能单位应建立能源计量工作人员技术档案，保存其能力、教育、专业资格、培训、技能和经验等记录。检查重点用能单位的能源管理人员的技术档案是否齐全。□□■注：1“审查记录”栏应注明审查方式“资料审查”或“现场审查”。2“审查记录”栏应逐个条款进行审查情况的描述。3当发现不符合项的应在“审查记录”栏中注明“不符合项报告”的编号。4审查评定中“□”标记为评定结果选项，选中的在框内打“√”；“■”标记是指不能评定“不适用”。审查人员签字：审查日期：表C.3能源计量器具审查记录表63 JJF××××－2012C．6能源计量器具序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用176.1能源计量器具配备6.1.1能源计量器具配备原则6.1.1.1重点用能单位能源计量器具配备应满足能源分类、分级、分项计量要求。注：1能源分类计量是指按用能单位购入或储存或使用的各种一次能源、二次能源和载能工质等能源种类，进行分门别类单独计量。2能源分级考核是指按用能单位、次级用能单位、主要用能设备等单元进行分级计量，分别实施能源消耗考核。3能源分项考核是指按用能单位能源分配使用过程的购入储存、加工转换、生产消耗、生活消耗、自用与外销等各个环节进行分项计量，分别实施能源消耗考核。1查看有关能源计量管理文件，确认重点用能单位是否规定了能源计量器具的配备原则，该原则是否包含了能源分类、分级、分项计量的要求。2查看有关用能单位的能源计量器具配备规划、能源计量器具配备台帐或一览表等资料，核查重点用能单位能源计量器具配备是否贯彻实施了分类、分级、分项计量的配备原则。□□■186.1.1.2重点用能单位应配备必要的便携式能源计量器具，以满足自检自查要求。1查看有关计量器具配置台帐，核查重点用能单位对面广量大的耗能种类，有无配备必要的便携式计量器具。2依据便携式计量器具的计量性能，确定其是否可以自检自查。□□□表C.3(续)能源计量器具审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用196.1.2能源计量器具配备要求6.1.2.1重点用能单位能源计量器具配备应符合《用能单位能源计量器具配备和管理通则》（GB17167-2006）要求。具体要求见附录A。1查看有关能源计量器具配备、使用情况统计表，核查重点用能单位能源计量器具配备率的计算是否符合GB17167-2006第4.3.1条的规定。注：能源计量器具配备率按下式计算：Rp＝Ns／Nl×100％式中：Rp—能源计量器具配备率，％；Ns—能源计量器具实际的安装配备数量；Nl—能源计量器具理论需要量。2依据进出用能单位、进出主要次级用能单位和主要用能设备能源计量器具一览表分表，按附录C表C.6“能源计量器具配备审查记录表”的要求，现场核对进出用能单位、进出主要次级用能单位和主要用能设备能源计量器具的配备状况。3按能源计量器具配备率计算公式，计算出各种能源进出用能单位、进出主要次级用能单位和主要用能设备的能源计量器具的配备率。□□■表C.3(续)能源计量器具审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用4检查能源计量器具的有效期内的检定或校准证书给出的准确度等级，确认能源计量器具一览表中的计量器具准确度等级与证书给出的准确度等级是否一致。当未给出准确度等级，应采用技术手段进行判定。5核查能源计量器具的配备率和准确度等级是否符合GB17167-2006的规定。6现场核查能源进出用能单位、进出主要次级用能单位的能源消耗及回收利用余能现状，判断有无配备相应的能源计量器具，配备率和准确度等级是否符合GB17167-2006的规定。7对从事能源加工、转换、输运性质的重点用能单位，核查重点用能单位所配备的能源计量器具是否满足评价其能源加工、转换、输运效率的要求。8对从事能源生产的重点用能单位，核查重点用能单位所配备的能源计量器具是否满足评价其单位产品能源自耗率的要求。9当能源作为生产原料使用的，检查相关生产工艺要求，依据生产工艺规范，核查其配置的计量器具的准确度等级是否满足相应的生产工艺要求。表C.3(续)能源计量器具审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用206.1.2.2有关国家标准对特殊行业的能源计量器具配备有特定要求的，应执行其规定。1当有关国家标准对特殊行业的能源计量器具配备有特定要求的，重点用能单位应提供现行有效的标准。2按重点用能单位提供的现行有效的标准，核查能源计量器具配备率和计量器具准确度等级等，是否符合标准要求。□□□216.1.3能源计量器具理论需要量确认6.1.3.1重点用能单位应按照一次能源、二次能源和载能工质等能源的种类，确定能源流向和计量采集点，形成能源流向图和能源计量采集点网络图（可分别参照附录B图B.1、图B.2）。1核查重点用能单位用能的种类(如煤炭、原油、电能等)，及用能的性质(如直接用于产品生产、从事能源加工转换、从事能源生产等)，据此作为评价的材料。2检查重点用能单位是否编制了能源流向图和能源计量采集点网络图，并符合能源分类、分级、分项计量的要求。□□■226.1.3.2设置的能源计量采集点应覆盖重点用能单位能源分类、分级、分项计量的需求。1核查重点用能单位用能的种类(如煤炭、原油、电能等)，及用能的性质(如直接用于产品生产、从事能源加工转换、从事能源生产等)，据此作为评价的材料。2检查重点用能单位编制的能源流向图和能源计量采集点网络图，是否覆盖能源分类、分级、分项计量的范围。□□■表C.3(续)能源计量器具审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用236.1.3.3重点用能单位应根据能源计量采集点确认需配备的能源计量器具种类、数量、准确度等级,并按附录B《重点用能单位能源计量管理用表/图》的格式要求形成文件。检查重点用能单位编制的《重点用能单位能源计量管理用表（图）》是否齐全、正确，并与能源计量采集点网络图相一致。□□■246.1.3.4重点用能单位应定期对能源流向图、能源计量采集点和能源计量器具需要量进行评审,以符合实际状况。1检查重点用能单位是否定期对能源流向图、能源计量采集点和能源计量器具需要量进行评审。2依据能源计量采集点网络图，抽样检查能源计量采集点，是否符合实际状况。□□■256.2能源计量器具管理6.2.1重点用能单位应对能源计量器具配备、申购、验收、保管、使用、检定/校准、维护和报废处理等环节形成制度并实施有效管理，确保能源计量器具配备满足能源计量数据采集需要和在用能源计量器具的量值准确可靠。1核查重点用能单位的能源计量器具管理制度，是否覆盖能源计量器具的申购、验收、保管、使用、检定/校准、维护、报废处理等环节的要求。2查看有关记录，确认重点用能单位是否按制度的规定，对能源计量器具的申购、验收、保管、使用、检定/校准、维护、报废处理等环节进行控制，以防能源计量器具的误用、错用、损坏和改变其计量性能，确保在用能源计量器具的量值准确可靠。□□■表C.3(续)能源计量器具审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用266.2.2重点用能单位应建立能源计量器具台账或完整的能源计量器具一览表。台账或一览表中应列出计量器具名称、型号规格、准确度等级、测量范围、生产厂家、出厂编号、用能单位管理编号、安装使用地点、检定周期/校准间隔、检定/校准状态。主要次级用能单位和主要用能设备应有独立的能源计量器具台账或一览表分表。1核查重点用能单位的能源计量管理文件，是否具有完整的能源计量器具台账或一览表、主要次级用能单位和主要用能设备的能源计量器具台账或一览表分表。2核查重点用能单位的能源计量器具台账或一览表、主要次级用能单位和主要用能设备的能源计量器具台账或一览表分表，列入的能源计量器具种类是否齐全。□□■276.2.3重点用能单位应建立完整的能源计量器具档案，内容包括：1)计量器具使用说明书（可能时或需要时）；2)计量器具出厂合格证书；3)计量器具最近两个连续周期的检定/校准证书；4)计量器具维护保养记录；5)计量器具其他相关信息。抽查重点用能单位的能源计量器具档案，是否齐全、完整。□□■286.2.4在用能源计量器具应在明显位置粘贴与能源计量器具台账或一览表编号对应的标识，并有检定/校准状态标识，以备查验和管理。1依据能源计量器具一览表，现场核查重点用能单位能源计量器具有无与能源计量器具一览表编号对应的标识和计量确认状态标识。2必要时应核查重点用能单位对能源计量器具检定/校准状态标识的正确性。□□■表C.3(续)能源计量器具审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用296.3能源计量器具检定/校准6.3.1重点用能单位应制定能源计量器具量值传递或溯源图(格式可参照附录B图B.3、图B.4)；其中作为内部计量标准器具使用的，应确定其准确度等级、测量范围、可溯源的上级传递标准。1核查重点用能单位的能源计量管理文件，是否具有完整的能源计量器具量值传递或溯源图。2检查能源计量器具的检定证书和校准证书，是否溯源到国家基准或社会公用计量标准。3当某些校准目前尚不能严格溯源到国家基准或社会公用计量标准的，检查其是否通过建立对相应计量标准或测量设备的溯源来提供测量的可信度。例如：——使用有资格的供应者提供的有证标准物质来给出材料可靠的物理或化学特性；——使用规定的方法和(或)被有关各方接受并且描述清晰的协议标准等。□□■306.3.2重点用能单位自行检定/校准能源计量器具应建立本单位最高计量标准，并经考核合格。当重点用能单位的能源计量器具自行检定/校准的，检查其是否建立本单位最高计量标准，并经考核合格。□□□表C.3(续)能源计量器具审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用316.3.3重点用能单位应制定能源计量器具周期检定/校准计划,实行定期检定/校准。其检定周期、检定方式应遵守有关计量法律法规的规定。1)本单位最高计量标准器具以及属于强制检定范围的工作计量器具应向政府计量行政部门登记备案，并向其指定的技术机构申请强制检定。2)属于非强制检定的计量器具，应由具备开展计量检定/校准资格的计量技术机构或用能单位内部建立计量标准的部门实施检定/校准。3)对无法拆卸的、无检定规程或校准规范的非强制检定计量器具，应采取可行、有效的措施（如自校、比对、定期更换等）确保其量值准确可靠。4）属于用能单位自行确定检定/校准的计量器具，开展检定/校准应有现行有效的控制文件（如计量器具检定/校准间隔的管理程序和校准规范等）作为依据。1核查重点用能单位是否制定能源计量器具周期检定/校准计划。2依据有关计量法律法规的规定，核查重点用能单位编制的能源计量器具周期检定/校准计划是否符合计量法律法规的规定。3属于非强制检定的计量器具，核查提供计量检定/校准的计量技术机构的资格证明或用能单位内部建立计量标准的情况。4无法拆卸的、无检定规程或校准规范的非强制检定计量器具，是否采取可行的、有效的措施（如自校、比对、定期更换等），检查有关自校、比对等记录，能否确保其量值的准确性和可靠性。5属于自行检定/校准且自行确定检定/校准间隔的，检查其是否具有现行有效的控制文件（如计量器具检定/校准间隔的管理程序和校准规范）作为依据。当重点用能单位自行制订自校规范的，核查其内容是否齐全，是否经过专家技术审查，并对其预期用途经过验证。□□■表C.3(续)能源计量器具审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用326.4能源计量器具使用6.4.1在用能源计量器具应处于有效的检定/校准状态，不满足6.3.3要求的不得使用。1检查重点用能单位能源计量器具的周期检定/校准等情况，确认能源计量器具在使用中是否处于有效的检定或校准状态。2现场抽查重点用能单位能源计量器具的使用是否符合要求。□□■336.4.2能源计量器具使用和维护应指定专人负责，能源计量器具有效的使用说明书（包括制造商提供的有关手册）、检定/校准证书等资料应保存完好并便于取用。核查能源计量器具的使用和维护人员的配置情况，是否有专职人员负责能源计量器具的使用和维护。使用和维护人员有无能源计量器具有效的使用说明书（包括制造商提供的有关手册）以及检定/校准证书等资料。□□■346.4.3能源计量器具应在受控或已知满足需要的环境中使用，确保测量结果准确有效。1核查重点用能单位对能源计量器具的受控方法有无文件规定。2依据文件规定，现场核查重点用能单位能源计量器具是否在受控的或已知满足需要的环境中使用。□□■表C.3(续)能源计量器具审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用356.4.4对影响能源计量器具计量性能的调整装置及软件，在使用中不得改动其铅封、封印及其他保护装置。1核查重点用能单位有无文件规定对影响能源计量器具计量性能的调整装置及软件，在使用中不得改动其铅封、封印及其他保护装置。2现场抽查具有调整装置及软件的能源计量器具，其铅封、封印及其他保护装置有无改动。□□□366.4.5在用能源计量器具被怀疑或出现损坏、过载、可能使其预期用途无效的故障、产生不正确的测量结果、超过检定周期/校准间隔、误操作、铅封/封印或保护装置损坏破裂等情况时，应停止使用、隔离存放，做出明显的标签或标志，排除不符合原因，经再次检定/校准符合要求后才能重新投入使用。可能时，应保存不符合要求的能源计量器具在调整或修理前后的检定/校准原始记录，如果检定/校准结果表明该器具在以往数据采集中出现明显的误差风险，应采取必要的措施。1查看有关能源计量器具档案或使用记录，如果能源计量器具有被怀疑或出现损坏、过载、可能使其预期用途无效的故障、产生不正确的测量结果、超过检定周期/校准间隔、误操作、铅封/封印或保护装置损坏破裂等情况，不符合要求的计量器具是否停止使用。2现场查看是否予以隔离以防误用，或加贴明显的停用标签或标记，直至修复且经过检定、校准或测试表明能正常工作后才能重新投入使用。3查看有关能源计量器具档案或使用记录，对不符合要求的能源计量器具进行调整或修理的，核查其是否保存能源计量器具调整或修理前后的检定/校准原始记录。□□■表C.3(续)能源计量器具审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用4如果能源计量器具在调整或修理前，如检定(校准)结果表明，该器具在以往的数据采集中出现了明显的误差风险，是否采取必要的纠正，或预防措施。注：1“审查记录”栏应注明审查方式“资料审查”或“现场审查”。2“审查记录”栏应逐个条款进行审查情况的描述。3当发现不符合项的应在“审查记录”栏中注明“不符合项报告”的编号。4审查评定中“□”标记为评定结果选项，选中的在框内打“√”；“■”标记是指不能评定“不适用”。审查人员签字：审查日期：表C.4能源计量数据管理审查记录表63 JJF××××－2012C．7能源计量数据管理序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用377.1能源计量数据采集7.1.1能源计量数据采集原则能源计量数据采集应与能源计量器具实际测量结果相符，不得伪造或者篡改能源计量数据。重点用能单位应按能源分类、分级、分项计量要求设置能源计量采集点，对各种一次能源、二次能源和载能工质等定期进行计量数据采集和记录，记录应完整、真实、准确、可靠，并按规定的期限予以保存，以满足能源计量管理的要求。1核查重点用能单位建立的能源计量数据管理制度或管理程序是否完善，以保证能源计量数据与实际计量测量结果相符。2现场抽查能源统计报表和计量数据采集原始记录，是否存在伪造或者篡改能源计量数据的问题。3查看有关能源消耗统计报表、能源流向等资料，核查重点用能单位用能的种类(如煤炭、原油、电能等)；用能的性质(如直接用于产品生产、从事能源加工转换、从事能源生产等)；用能结构，确定能源进出用能单位、能源进出主要次级用能单位、主要用能设备的构成情况，据此作为评价的对象。4查看有关能源消耗统计报表，根据重点用能单位的用能种类，核查重点用能单位是否对各种能源分门别类定期进行能源计量数据采集和记录。5查看有关能源消耗统计报表，依据用能情况和数据的来源，核查重点用能单位能源计量的范围是否符合要求。□□■表C.4(续)能源计量数据管理审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用6查看有关能源计量数据采集记录，是否完整、真实、准确、可靠，并按规定的期限予以保存。387.1.2能源计量数据采集要求1)采集时间相对稳定，以消除因采集时差带来统计数据的不可比性。2)满足计算和统计单位产品能源消耗量及工序能耗量、制定和考核各级能耗定额、计算节能技改的节能量等需要。3)满足政府节能管理的需求。抽查能源计量数据采集记录，是否符合以下要求：1)能源计量数据采集的时间应相对稳定，可以消除因采集时差带来统计数据的不可比性。2)能源计量数据采集应满足用能单位计算和统计单位产品能源消耗量及工序能耗量、制定和考核各级能耗定额、计算节能技改的节能量等需要。3)能源计量数据采集应满足政府节能管理的要求。□□■397.1.3能源计量数据采集方式1)人工采集。使用规范的数据采集记录（抄表记录）格式，由数据采集人员和复核人员签字。2)自动采集。利用计算机技术实现能源计量数据的网络化管理，及时采集能源计量数据并备份归档。3)第三方公正计量。委托具备法定资质的社会公正计量行(站)对大宗能源的贸易交接、能源消耗状况提供公正计量数据。根据重点用能单位能源计量数据的采集方式，分别抽查其采集的各种方式，查看能源计量数据采集记录，确认是否符合以下要求：1)人工采集。使用规范的数据采集记录（抄表记录）表式，由数据采集人员和复核人员签字。2)自动采集。利用计算机技术实现能源计量数据的网络化管理，及时采集能源计量数据并备份归档。□□■表C.4(续)能源计量数据管理审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用3)第三方公正计量。委托具备法定资质的社会公正计量行(站)对大宗能源的贸易交接、能源消耗状况提供公正计量数据。407.1.4能源计量采集应按照标准、规范或程序并在受控条件下进行，受控条件包括：1)使用合格的能源计量器具；2)应用经确认有效的采集标准、规范、程序和记录表式；3)具备所要求的环境条件；4)使用具有资格能力的人员；5)合适的结果报告方式。1核查重点用能单位对能源计量采集的受控条件，是否具有标准、操作规范或程序等文件规定。2依据能源计量标准、规范或程序，现场核查重点用能单位是否按操作规范或程序的规定，在受控的条件下实施能源量的计量和数据采集。□□■417.1.5能源计量采集记录要求采集者应实时记录能源计量采集结果，记录内容包括：1)使用的能源计量器具、采集依据、环境条件等相关信息；2)能源计量采集原始数据；3)数据计算方法及结果；4)采集、复核人员签字，必要时应有审核人员签字；5)采集日期。查看各种能源的能源计量原始记录和数据采集原始记录，核查其记录的正确性、规范性和有效性。□□■表C.4(续)能源计量数据管理审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用427.2能源计量数据处理7.2.1能源计量原始数据不得随意更改，并保证数据完整、真实、准确、可靠。依据能源统计报表，跟踪抽查能源计量原始记录和数据采集记录，确认统计报表数据是否都来自能源计量器具的计量结果；原始记录和数据采集记录是否存在更改现象，如有更改，是否采用划改，并由更改人签字或盖章。□□■437.2.2当能源计量器具损坏或安装、拆卸期间造成能源计量数据不准或无法统计时，应制定相应的方案进行评估。评估方案包括评估方法、程序、结论、数据可靠性论证、评估人员和批准人员、日期等内容。1对于因能源计量器具损坏或安装、拆卸期间造成能源计量数据不准或无法统计的，是否制定了相应的评估方案。2抽查评估记录，确认重点用能单位在能源计量器具损坏或安装、拆卸期间的能源计量数据的可靠性。□□□447.2.3经处理后的能源计量数据应由授权人员进行审核确认。抽查重点用能单位的能源统计报表和能源计量数据记录，经处理后的数据是否由授权人员进行审核确认。必要时可核查其数据处理的正确性。□□■表C.4(续)能源计量数据管理审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用457.3能源计量数据应用7.3.1重点用能单位应将能源计量数据作为统计调查、统计分析的基础，能源统计报表数据应能追溯至计量采集记录。1核查重点用能单位是否按统计法律法规的规定建立能源统计报表制度或管理程序，以保证能源统计报表数据能追溯至计量采集记录。2现场抽查能源统计报表和计量采集记录，核查统计报表数据是否可以追溯至计量采集记录中的原始数据。3根据能源统计报表和计量采集记录，检查能源消费统计数据是否正确、完整。4检查能源统计报表，是否按各类能源的消费实行分类计量和统计。□□■467.3.2重点用能单位制定年度节能目标和实施方案，应以能源计量数据为基础，有针对性地采取计量管理或计量改造措施。查看重点用能单位制定的年度节能目标和实施方案，核查重点用能单位是否以能源计量数据为基础，有针对性地采取计量管理或者计量改造措施。□□■477.3.3重点用能单位应利用能源计量数据进行节能分析。根据能源统计、考核期限，定期分析用于贸易结算、内部考核等能源报表数据并有分析记录或报告，为计量管理、节能改造提供可靠依据。查看重点用能单位有关节能分析的资料，核查重点用能单位是否利用能源计量数据进行节能分析，为用能单位采取节能措施提供依据。□□■表C.4(续)能源计量数据管理审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用487.3.4重点用能单位应将能源计量数据作为开展能源审计、能源平衡测试、能源效率限额对标、节能降耗改造等活动的依据，提高能源使用效率。1查看重点用能单位自主开展的有关能源审计、能源平衡测试、能源效率限额对标等活动资料，是否使用了能源计量数据。2如果重点用能单位根据需要委托外部机构进行能源审计、能源平衡测试、能源效率限额对标等活动的，查看有关外部机构的能力和资质的证明材料，以确认重点用能单位进行委托服务时能有效应用能源计量数据。□□□注：1“审查记录”栏应注明审查方式“资料审查”或“现场审查”。2“审查记录”栏应逐个条款进行审查情况的描述。3当发现不符合项的应在“审查记录”栏中注明“不符合项报告”的编号。4审查评定中“□”标记为评定结果选项，选中的在框内打“√”；“■”标记是指不能评定“不适用”。审查人员签字：审查日期：表C.5能源计量工作自查审查记录表63 JJF××××－2012C．8自查与整改序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用498.1自查8.1.1重点用能单位每年应制定能源计量自查方案并组织自查，以验证其能源计量工作符合本单位能源计量管理制度和本规范的要求。自查方案内容包括检查依据、检查项目、检查程序、检查方法和报告格式等。检查重点用能单位能源计量工作自查计划和实施记录，确认：1重点用能单位是否制订能源计量工作，自查方案是否包括检查依据、检查项目、检查程序、检查方法和报告格式等内容。2重点用能单位是否按自查方案，定期对其能单位能源计量工作进行自查，以验证其能源计量工作符合本单位能源计量管理制度和本规范的要求。□□■508.1.2自查应形成记录，记录格式可参照附录C《重点用能单位能源计量审查记录表》自行制定。检查有关重点用能单位能源计量工作自查、不符合工作、纠正措施等记录是否齐全、完整，并保存。□□■518.1.3自查应形成报告，报告格式可参照附录D《重点用能单位能源计量审查报告》制定，至少应覆盖其全部内容。检查有关重点用能单位能源计量工作自查报告，是否覆盖附录D《重点用能单位能源计量审查报告》的全部内容，并保存。□□■表C.5(续)能源计量工作自查审查记录表63 JJF××××－2012序号规范条款能源计量要求审查方法审查评定审查记录符合不符合不适用528.2整改重点用能单位应对自查发现的问题及时进行整改，并对整改的效果进行验证。查看有关整改记录，核查重点用能单位是否通过实施能源计量目标、应用自查结果、数据分析、纠正措施和预防措施以及外部审查来改进能源计量管理的持续有效性。并对整改的效果是否进行验证。□□■注：1“审查记录”栏应注明审查方式“资料审查”或“现场审查”。2“审查记录”栏应逐个条款进行审查情况的描述。3当发现不符合项的应在“审查记录”栏中注明“不符合项报告”的编号。4审查评定中“□”标记为评定结果选项，选中的在框内打“√”；“■”标记是指不能评定“不适用”。审查人员签字：审查日期：表C.6能源计量器具配备审查记录表能源种类及名称：63 JJF××××－2012能源计量分级、分项配备率准确度等级审查记录分级、分项级或项名称应配数量（台）实际配数量（台）实际配备率（％）配备率要求（％）准确度等级要求实际准确度等级进出用能单位进出主要次级用能单位123合计主要用能设备12合计其他项目1可回收利用余能合计注：1其他项目包括：可回收利用余能、能源计量标准、自检自查、能源能量分析等项目。2审查记录中应注明准确度等级要求的计量目的（见GB17167-2006表4）。审查人员签字：审查日期：表C.7能源计量工作人员配备和培训审查记录表63 JJF××××－2012用能单位：序号人员姓名工作部门岗位及职务专业技术职务岗位培训考核情况岗位资格证号备注审查人员签字：审查日期：63 附录D重点用能单位能源计量审查报告（格式）报告编号：重点用能单位能源计量审查报告用能单位组织审查单位(盖章)审查日期审查组组长(签字)签发日期年月日81 D．1用能单位信息用能单位名称单位注册地址单位生产地址营业执照注册号组织机构代码法定代表人联系人邮政编码联系电话传真E-mailD．2用能单位概况管理体系获证□已通过测量/检测体系认证（ISO）□曾获计量保证确认证书年取得计量保证确认证书产品结构主要产品：1产量：产值：2产量：产值：辅助产品：1产量：产值：2产量：产值：年度销售额：年度利税：年度万元增加值能耗(当量)：（吨标准煤/万元）年度综合能耗当量值：（吨标准煤）年度主要消耗能源及数量序号消耗能源名称实物量（单位）折标煤（吨）占“总”标煤的百分比（%）1234581 合计100注：1.按当量值折算成标准煤；2消耗能源实物量以年度财务发票为准。D．3审查依据D．3.1《能源计量监督管理办法》D．3.2JJF××××－2011《重点用能单位能源计量审查规范》D．3.3GB17167－2006《用能单位能源计量器具配备和管理通则》D．3.4GB/T2589－2008《综合能耗计算通则》D．3.5其他文件编号及名称：D．4审查组成员分工审查组职务姓名审查项目组长成员D．5审查过程概述81 D．6审查报告汇总D．6.1现场审查情况汇总表（共页）(见审查报告附件1)D．6.2重点用能单位能源计量审查不符合项报告（共页）(见审查报告附件2)。D．7审查原始记录汇总重点用能单位能源计量审查记录表（共页）81 D．8能源计量器具配备率审查结果D．8.1进出用能单位能源计量器具配备率审查结果：能源种类及名称应配数量（台）实际配数量（台）实际配备率（％）配备率要求（％）评定结论说明（指出不符合项报告编号）符合不符合不适用电能100固体能源煤炭100焦炭100液态能源原油100成品油100重油100渣油100气态能源天然气100液化气100煤气100载能工质蒸汽100水100可回收利用的余能90合计81 D．8.2进出主要次级用能单位能源计量器具配备率审查结果：能源种类及名称应配数量（台）实际配数量（台）实际配备率（％）配备率要求（％）评定结论说明（指出不符合项报告编号）符合不符合不适用电能100固体能源煤炭100焦炭100液态能源原油100成品油100重油100渣油100气态能源天然气100液化气100煤气90载能工质蒸汽80水95可回收利用的余能8081 合计D．8.3主要用能设备能源计量器具配备率审查结果：能源种类及名称应配数量（台）实际配数量（台）实际配备率（％）配备率要求（％）评定结论说明（指出不符合项报告编号）符合不符合不适用电能95固体能源煤炭90焦炭90液态能源原油90成品油95重油90渣油9081 气态能源天然气90液化气90煤气80载能工质蒸汽70水80可回收利用的余能—合计D．9能源计量器具准确度等级审查结果D．9.1进出用能单位能源计量器具准确度等级审查结果：计量器具类别计量目的准确度等级要求实际准确度等级评定结论说明（指出不符合项报告编号）符合不符合不适用衡器燃料的静态计量0.1燃料的动态计量0.5电能表有功交流电能计量Ⅰ类用户0.5SⅡ类用户0.5Ⅲ类用户1.0Ⅳ类用户2.081 Ⅴ类用户2.0直流电能计量2.0油流量表(装置)液体能源计量成品油0.5重油、渣油1.0气体流量表(装置)气体能源计量煤气2.0天然气2.0蒸汽2.5水流量表(装置)水计量管径不大于250mm2.5管径大于250mm1.5温度仪表用于液态、气态能源的温度计量2.0与气体、蒸汽质量计算相关的温度计量1.0压力仪表用于液态、气态能源的压力计量2.0与气体、蒸汽质量计算相关的压力计量1.0D．9.2进出主要次级用能单位能源计量器具准确度等级审查结果：计量器具类别计量目的准确度等级要求实际准确度等级评定结论说明（指出不符合项报告编号）符合不符合不适用衡器燃料的静态计量燃料的动态计量电能表Ⅰ类用户81 有功交流电能计量Ⅱ类用户Ⅲ类用户Ⅳ类用户Ⅴ类用户直流电能计量油流量表(装置)液体能源计量气体流量表(装置)气体能源计量水流量表(装置)水计量管径不大于250mm管径大于250mm温度仪表用于液态、气态能源的温度计量与气体、蒸汽质量计算相关的温度计量压力仪表用于液态、气态能源的压力计量与气体、蒸汽质量计算相关的压力计量D．9.3主要用能设备能源计量器具准确度等级审查结果：计量器具类别计量目的准确度等级要求实际准确度等级评定结论说明（指出不符合项报告编号）符合不符合不适用衡器燃料的静态计量81 燃料的动态计量电能表有功交流电能计量Ⅰ类用户Ⅱ类用户Ⅲ类用户Ⅳ类用户Ⅴ类用户直流电能计量油流量表(装置)液体能源计量气体流量表(装置)气体能源计量水流量表(装置)水计量管径不大于250mm管径大于250mm温度仪表用于液态、气态能源的温度计量与气体、蒸汽质量计算相关的温度计量压力仪表用于液态、气态能源的压力计量与气体、蒸汽质量计算相关的压力计量D．10能源计量工作人员配备和培训审查结果序号人员姓名工作部门岗位及职务专业技术职务岗位培训考核情况岗位资格证号备注81 D．11审查结论审查组依据JJF1356—2012《重点用能单位能源计量审查规范》和GB17167-2006《用能单位能源计量器具配备和管理通则》的规定，于年月81 日至年月日对该用能单位进行了审查：审查项目数：项；符合项：项；不适用项：项；不符合项：项。根据该单位能源计量工作及整改后的情况，本次审查结论为：□“符合规范要求”；□“基本符合规范要求，需要整改”；□“不符合规范要求”。D．12不符合项汇总不符合项报告编号不符合情况概要整改要求审查组组长签字：D．13审查组成员签字81 审查组职务姓名工作单位签字组长成员D．14审批意见审批结论经办人：审批单位名称（盖章）审批人（签章）年月日审查报告附件181 审查情况汇总表序号审查规范条款号评定结论说明（指出不符合项报告编号）符合不符合不适用14.1、4.2.1□□■24.2.2.1□□■34.2.2.2□□■44.2.2.3□□■54.2.2.4□□■64.3.1□□■74.3.2□□■84.4.1□□■94.4.2□□■104.4.3□□■115.1.1□□■125.1.2□□■135.1.3□□■145.2.1□□■155.2.2□□□165.2.3□□■176.1.1.1□□■186.1.1.2□□□196.1.2.1□□■206.1.2.2□□□表(续)81 序号审查规范条款号评定结论说明（指出不符合项报告编号）符合不符合不适用216.1.3.1□□■226.1.3.2□□■236.1.3.3□□■246.1.3.4□□■256.2.1□□■266.2.2□□■276.2.3□□■286.2.4□□■296.3.1□□■306.3.2□□□316.3.3□□■326.4.1□□■336.4.2□□■346.4.3□□■356.4.4□□□366.4.5□□■377.1.1□□■387.1.2□□■397.1.3□□■407.1.4□□■417.1.5□□■427.2.1□□■表(续)81 序号审查规范条款号评定结论说明（指出不符合项报告编号）符合不符合不适用437.2.2□□□447.2.3□□■457.3.1□□■467.3.2□□■477.3.3□□■487.3.4□□□498.1.1□□■508.1.2□□■518.1.3□□■528.2□□■审查报告附件281 重点用能单位能源计量不符合项报告（格式）编号用能单位：审查人员在□资料审查时完成□现场审查时完成日期：被审查部门/岗位：陪同人：不符合事实描述：不符合评定依据：依据的标准/审查规范/管理文件名称：上述文件条款号：整改要求：不符合项的整改工作将通过下列方式确认：□提供必要的见证材料□现场跟踪访问□其他□完成整改期限审查人员：被审查方确认意见：□确认□不确认被审查方代表：审查组组长确认意见：□确认□不确认审查组组长：被审查方的整改措施及整改情况：被审查方代表：日期：整改措施有效性确认：审查组组长：日期：81'
