社会治安动态视频监控系统技术标准、规范

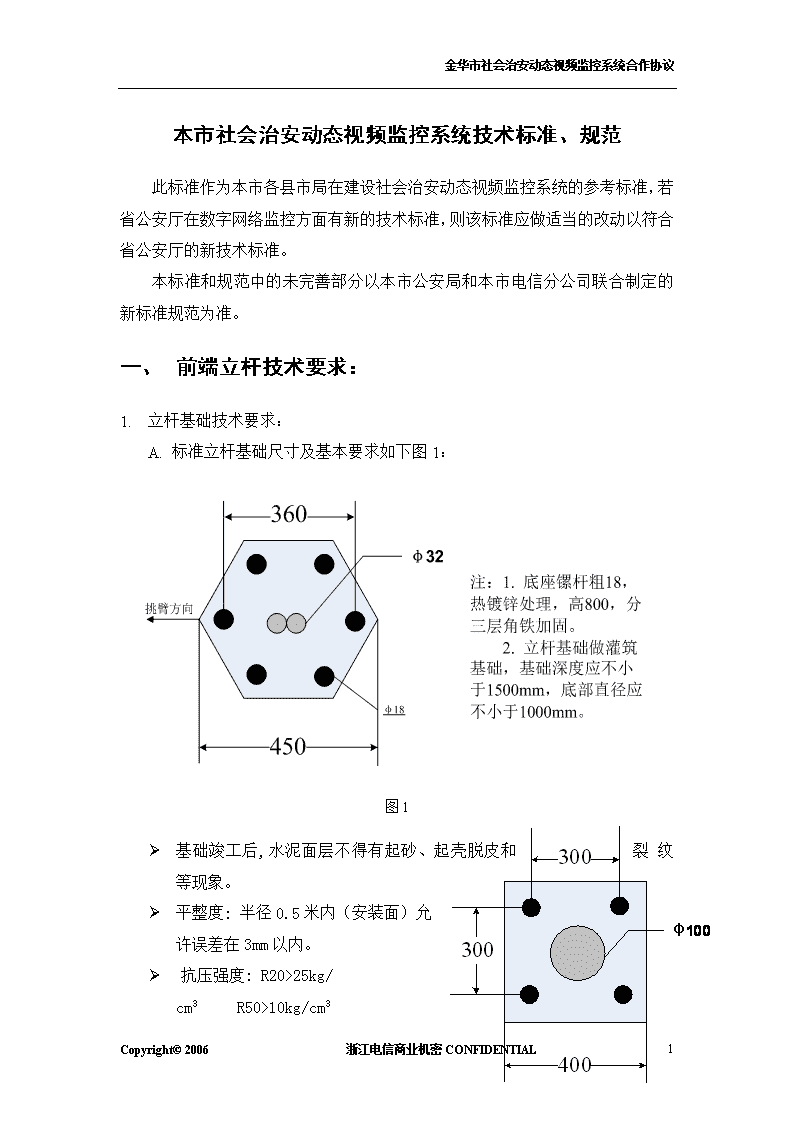

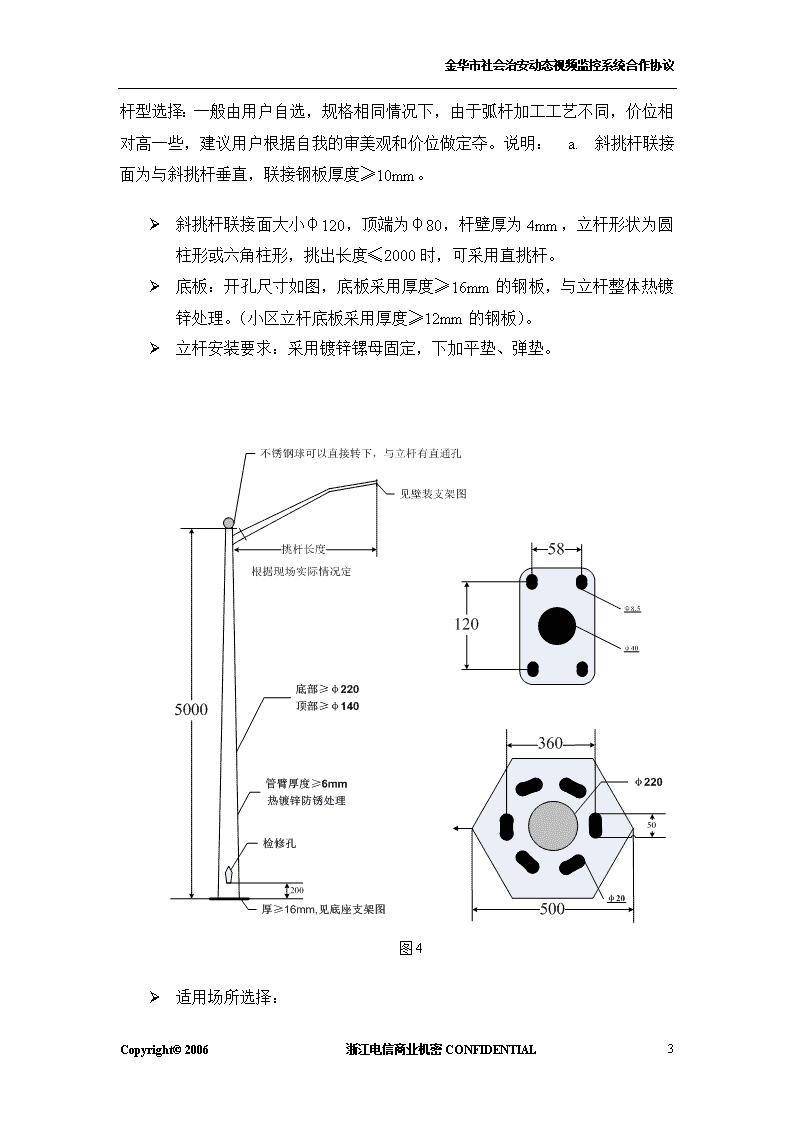

'金华市社会治安动态视频监控系统合作协议本市社会治安动态视频监控系统技术标准、规范此标准作为本市各县市局在建设社会治安动态视频监控系统的参考标准，若省公安厅在数字网络监控方面有新的技术标准，则该标准应做适当的改动以符合省公安厅的新技术标准。本标准和规范中的未完善部分以本市公安局和本市电信分公司联合制定的新标准规范为准。一、前端立杆技术要求：1.立杆基础技术要求：A.标准立杆基础尺寸及基本要求如下图1：图1Ø基础竣工后,水泥面层不得有起砂、起壳脱皮和裂纹等现象。Ø平整度:半径0.5米内（安装面）允许误差在3mm以内。Ø抗压强度:R20>25kg/cm3  R50>10kg/cm319Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议Ø基础表面无阻水现象。Ø保养期:室外气温25℃以上15天;室外气温15℃-25℃之间20天;室外气温15℃以下30天。　B．小区立杆基础尺寸及基本要求如下图2：图2配套底座采用Φ16的镀锌镙杆，双层角铁固定，深≥800mm。2.室外立杆：Ø基本要求：治安监控前端立杆，其功能要求为强风、地面振动等条件下，立杆顶端安装的球形摄像机，其上下左右的晃动确保在一定范围内，以保证监控图像不因晃动而影响监视效果。Ø立杆基本形状：立杆可为圆形或六边形。分弧杆（见图3）和挑杆（见图4----含依附其它物件的挑杆见图5）两类。图319Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议杆型选择：一般由用户自选，规格相同情况下，由于弧杆加工工艺不同，价位相对高一些，建议用户根据自我的审美观和价位做定夺。说明：a.斜挑杆联接面为与斜挑杆垂直，联接钢板厚度≥10mm。Ø斜挑杆联接面大小φ120，顶端为φ80，杆壁厚为4mm，立杆形状为圆柱形或六角柱形，挑出长度≤2000时，可采用直挑杆。Ø底板：开孔尺寸如图，底板采用厚度≥16mm的钢板，与立杆整体热镀锌处理。（小区立杆底板采用厚度≥12mm的钢板）。Ø立杆安装要求：采用镀锌镙母固定，下加平垫、弹垫。图4Ø适用场所选择：19Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议l对于主要交通要道，过往车辆较多，立杆高度首选6米，挑杆长度根据现场情况确定。l对于以监控人行道为主，周边树木较多的，立杆下通道一般没有超高大货车经过的，立杆高度首选5米，挑杆长度根据现场情况确定。l对于小区内的监控，高度首选3.5米（为小区定制的立杆）。其立杆技术要求见图4。Ø安装支架：为便于日后维护和更换，所有立杆安装支架均采用壁装方式，尺寸如上图，连接处根据球机要求，安装防水垫片。Ø小区立杆见图5：19Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议图51.室外立杆自行设计流程确认：为降低立杆整体成本，提高性能，鼓励各立杆生产商对现有设计进行优化，提出更合理的设计。修改设计的基本要求及确认流程如下：1)基本要求：a.底座尺寸及开孔位置符合上述设计要求。b.顶端联接尺寸符合上述设计要求。c.立杆高度按顶端计算，符合高度要求。d.如立杆厚度降低，最小不能低于5mm，并应在增大立杆底部直径的基础上。2)确认流程：a.厂商将设计图纸递交确认后组织生产样品。b.样品出具后进行现场测试。c.现场测试通过后，方可批量生产。一、前端设备箱技术要求：A.前端设备箱：根据不同的应用场所，分室外箱、室内箱两类。根据不同的安装方式，箱体结构分壁挂与落地式两种。室外箱基本要求：通风、防水、防潮、防腐蚀、防撬。B.室外箱基础要求如图6：19Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议图6C.室外箱外形见图7：Ø钢板要求：采用1.5mm厚钢板，喷塑（或采用不锈钢材料制作）。Ø室外箱外形尺寸如图7图7Ø喷塑要求：均匀，无沉积块，粗颗粒，无破损。Ø钢板厚度要求≥1.5mm。Ø室外箱钥匙内部需有三个防撬支撑点。19Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议D．室外箱箱内结构如图8：图8E．室外箱底板线路图：考虑治安监控位于室外，易受雷电影响，必须设三合一（供电、视频、控制）防雷设备，并考虑可追加UPS不间断供电设备的端接口。线路图如图9：图919Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议F．室外箱电源板布局：图10总体布局见上图，总体要求如下：1.所有端接线要求先固定再端接（包括电源线、视频线、控制线、摄像机电源线，接地线、光纤等）。2.除上述端接线，其他部分线缆全部在车间完成安装。3.车间布线尽可能从底板背部走线。4.室内箱考虑省略避雷器，布局做适当调整，基本要求同上。5.交流AC24V电源采用卡扣固定，交流电源输入直接在端接子上端接。（避免因插座松动引起故障）。19Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议一、视频专网及视频编码器1.视频专网：前端接入带宽D1图像格式，保证有效带宽≥1.5M，CIF图像格式有效带宽≥512K，派出所等监控中心，带宽接入以100M为主。视频专网建设应充分考虑网络带宽的升级能力，并有随时与公网断开的应急方案，以确保系统图像资源的安全。2.视频编码器：视频服务器应采用嵌入式实时多任务操作系统和嵌入式处理器，完全脱离PC平台，系统调度效率高，代码固化在FLASH中，系统运行稳定可靠。图像采集压缩采用MPEG-4、H.264方式；声音采用G.729/G.722方式。要求具有压缩率高，图像流畅性好，画面效果好的优点，仅需1M的码流即可达到DVD画质。网络支持流媒体协议（RTP/RTCP、RTSP）、支持双向语音传输等功能。支持本地存储，在采用4CIF/D1的视频压缩格式条件下，容量应支持保存单路图像15天以上。二、前端摄像机技术要求：摄像机的选型直接影响到图像采集质量，为使晚上能取得清晰的图像，因具备彩色/黑白自动转换功能。Ø球型摄像机参数要求：机芯SONY480CP有效像素752（H）×525（V）图像感应器3.6mm(H)×2.71mm(V);1/4inch视频输出VBS1.0Vp-p/75ohms水平清晰度480TVL信噪比≧50db最低照度0.7Lux/0.01Lux黑白0.7LUX19Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议光圈自动/手动对焦自动/手动焦距长度f＝4.1～73.8mm光学变焦>=18倍白平衡自动/手动日夜型彩色/黑白左右旋转范围360°连续旋转左右速度均速球18°/秒、中速球0.5-80°/秒、高速球0.5-240°/秒上下旋转范围0-90°上下速度0.5-40°/秒通讯RS485控制上下、左右；镜头变倍；64个预置点左右线扫自动/停止巡航轨迹6条电源AC24V工作温度-10℃～55℃功耗＜20VA球机内部控制协议：N值编号控制对象键盘操作定义调用N号预置点设置N号预置点51云台补充控制启动线扫（低速）启动巡视52启动线扫（中速）设置线扫起点53启动线扫（高速）设置线扫终点54摄像机电源控制电源开电源关55背光补偿开关56零照度开关57菜单开关58数字变倍（ZOOM）开关59聚焦（FOCUS）自动手动60光圈(IRIS)自动手动61白平衡模式自动手动19Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议62室内室外63ATWOnePushWB机械参数(安装支架尺寸)：图11Ø枪式摄像机参数要求：信号系统PAL影像区域4.9mmx3.7mm成像元件1/3"-typesuperHADCCD有效像素752x582扫描系统2:1隔行扫描V:50Hz,H:15.625KHz同步系统内同步/电源同步水平解晰度480TVL镜头安装背焦CS镜头伽码0.45最低照度日0.03lux；夜0.003lux信噪比>=50dB(AGCoff)Iris控制Video/DC驱动增益控制Turbo/Normal/OFF白平衡ATW1/ATW2/手动电子快门Auto1/50to1/100,000sec./manual9steps(1/50,1/120,1/250,1/500,1/1K,1/2K,1/4K,1/10K,1/100Ksec.)背光补偿BLC1/BLC2/BLC3/BLC4/BLC5/BLC6/Off日夜模式自动/手动远程控制　Pelco-P、Pelco-DRS485(RJ45)菜单Yes视频输出标准1Vppcompositeoutput75ohm,Y/Coutput电源DC12V/AC24V功耗6.0W(max.)工作环境温度-10℃~50℃19Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议工作环境湿度30%~90%RH枪式摄像机支架图12：图12各种摄像机所配的护罩安装支架，应与上述安装底座相符合。Ø半球摄像机参数要求：影像感测器SONY1/3"隔行CCD传感器影像图素PAL752（H）×582（V）NTSC768（H）×494（V）扫描系统NTSC标准525线30帧/秒（PAL标准625线25帧/秒）同步系统内同步/电源同步水平解晰度大于420TV线电子快门控制开/关功能（NTSC1/60～1/100000PAL1/50～1/1000000）伽玛（Y）0.45机械光圈视频/直流驱动最低照度0.5Lux/F1.2视频输出标准1Vp-p/75欧姆，混合杂讯比48db（自动增益关）白平衡自动跟踪白平衡范围（2000°K～10000°K）逆光补偿开/关功能，先进的数字AE窗口侦测逆强光，可手动调节灵敏度工作环境温度-10°C～50°C储存环境温度-30°C～80°C电源供应DC12VØ红外摄像机参数要求：CCD类型1/3”SonyCCD信号制式PAL/NTSC可选最低照度0Lux(红外灯开启)水平清晰度420TVL信噪比≧48db彩色≧52db黑白视频幅度VBS1.0Vp-p/75ohms19Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议白平衡模式自动自动增益控制自动逆光补偿方式自动暴光模式EE(电子自动暴光)电子快门1/50~1/100000秒伽马校正0.45同步方式内同步配接镜头16mm工作电压DC12V工作环境温度:-10℃~+50℃湿度:40%~90%红外灯投射距离<=50m一、前端其他设备技术要求：ØDVR硬盘适用类型：DVR7*24*365天全年无故障运行接口类型：IDE容量（GB）：300传输规范：ATA100缓存：8MB转数（rpm）：7200转1.长期的可靠性—确保DVR在7*24*365天全年无故障运行2.DynaPlay技术可调整设备,优化录像性能、降低电源功耗并提供数字权限管理3.起动电流不超过2.0安培4.工作功耗低于7.5瓦Ø避雷器与接地前端设备安装于室外，易遭到雷电打击，为了前端设备能可靠、长久地运行，摄像机杆和前端机箱须接地。在前端采用电源、视频、控制三合一防雷措施。监控立竿和监控箱采用统一接地，每个监控点做一套独立接地系统，独立接地体的接地电阻≤10Ω，联合接地体的接地电阻≤4Ω。19Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议1.电源部分要求n雷电通流量（8/20us）≥20KAn电压保护水平（8/20us20KA）≤2KVn电压保护水平（8/20us3KA）≤1KVn工作电压：220Vn接线方式：并联2.视频部分要求n主要元件进口n接入方式:串n特性阻抗(Ω):75n接口类型:BNCn工作电压(V):25n电压保护水平Up(V)线与线:≤90Vn电压保护水平Up(V)线与地:≤90Vn雷电通流量（8/20us）≥20KAn工作频率≤15MHZn插入损耗≤(dB):0.53.控制信号部分要求n主要元件进口n接入方式:串n接口类型:接线柱n工作电压(V):25n最大放电电流:5KAn额定通流：3KAn电压保护水平Up(V)线与线:≤90Vn电压保护水平Up(V)线与地:≤90Vn响应时间Ta≤(ns):1n传输频率≤15MHZØ辅材：n视频线采用SYP-75-5120编以上的视频电缆。19Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议n控制线采用RVVP-2*1.0的室外阻水护套线。n摄像机电源线采用RVV2*1.0的室外阻水护套线。n采用10A以上的空气开关。n线扣要求分布均匀，大小适中。一、前端配套照明要求为使整体监控图像在晚上达到较好的监视效果，在设立监控点的附近，如无配套路灯的，应要求增加相应的路灯设施。对于固定式摄像机，监视距离不超过30米的，可考虑采用红外摄像机。二、监控中心设备技术要求：Ø监控中心电脑：计算机配置基本要求：CPU3.0G/双核、1G内存、硬盘160G、独立显卡256M显存、CRT显示器19”。独立显卡建议采用ATIX1600或GF7800系列显卡。集成网卡支持10/100/1000M。Ø交换机：基本规格设备类型快速以太网交换机处理器ARM内存Flash:8MB,RAM:24MB交换方式存储-转发背板带宽（Gbps）12.8包转发率6.55MppsVLAN支持支持MAC地址表8k网络网络标准802.1Q,IEEE802.1d、IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3z、IEEE802.1Q、IEEE802.1P传输速率(Mbps)10/100端口端口类型10/100Base-TX端口数24模块化插槽数219Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议其它是否支持全双工全、半双工网管功能TELNET、SNMP、WEB、RMON、管理软件堆叠支持电气规格额定电压（V）220环境参数工作温度（℃）0-45工作湿度10~90%不结露存储温度（℃）-110存储湿度10~90%不结露Ø操作台/电视墙柜：电视墙柜外观如图14：图1419Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议材料要求：冷轧钢板，承重部分钢板2.0MM，其余部分为1.0-1.5MM，根据强度及工艺需要。表面处理：静电喷塑技术要求：1.电视墙及控制台为拼装结构，方便运输及组装.　　　　　2.要求组缝细小，电视墙下面设备存储部分按19”标准机柜设计。操作台外观图见图15：图15材料、表面处理及技术要求同电视墙柜，操作台面颜色根据用户单位定制。Ø监视器技术要求：纯平彩色显像管21英寸或25英寸视频输入2路视频BNC输入，1路S端子（Y/C）分量输入电脑信号输入1路VGA输入，支持XGA（1024×768/60Hz）、SVGA（800×600/60Hz）、VGA（640×480/60Hz）逐行输入19Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议1路YPb/Pr分量输入，支持1920×1080i/60Hz、1920×1080i/50Hz、1920×1080p/60Hz、720p、625p、525p显示模式变换16:9或4:3（在逐行输入模式下）视频输出2路视频BNC智能环通输出，可接录像设备等音频输出2路音频BNC智能环通输出音频系统内置2×16Ω/2W扬声器系统控制方式菜单（中英文语言切换、对比度、亮度、清晰度、色饱和度、色调），信号切换，信源浏览，图像状态切换扫描方式60Hz、75Hz逐行扫描，75Hz、100Hz隔行扫描最高清晰度1250TVL宽电压设计电源输入范围165～250VAC电力消耗≤140WI2C总线控制整机可靠性高，扩展性好视频系统PAL，NTSC水平扫描频率33.75KHz垂直扫描频率60Hz/75Hz/100Hz强力散热系统散热保护电路及强力风扇工作温度－10oC～60oC工作湿度30～90%金属外壳防静电，防磁场，防强电场干扰质量标准ISO9001，中国电器产品强制认证（3C）环保标准所有元器件及包装辅料符合国际环保标准线/遥控器控制视窗，动感菜单，调节直观ØUPS电源（监控中心用）基本规格设备类型在线式UPS额定容量（KVA）视具体情况而定输出输出电压（V）217-22219Copyright©2006浙江电信商业机密CONFIDENTIAL 金华市社会治安动态视频监控系统合作协议输出电压频率范围（Hz）50/60±0.5%输入输入电压范围（V）160-310输入电压频率范围（Hz）50/60±5%电池性能转换时间（ms）0电池类型铅酸型免保养免加水电池标称后备时间(分)8小时电源效率95%其它噪音值（dBA）＜55环境参数工作温度（℃）0-40工作湿度0%-90%存储温度（℃）-80存储湿度0%-90%19Copyright©2006浙江电信商业机密CONFIDENTIAL'
