钢筋混凝土检查井施工方案

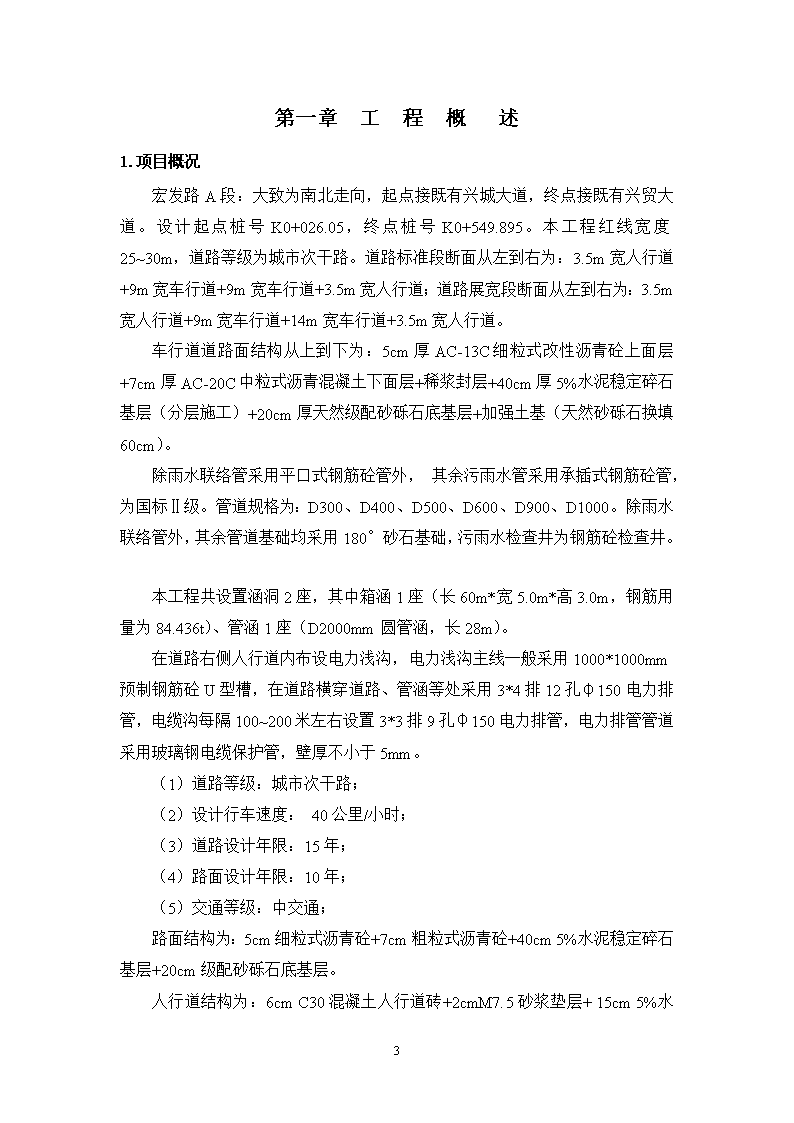

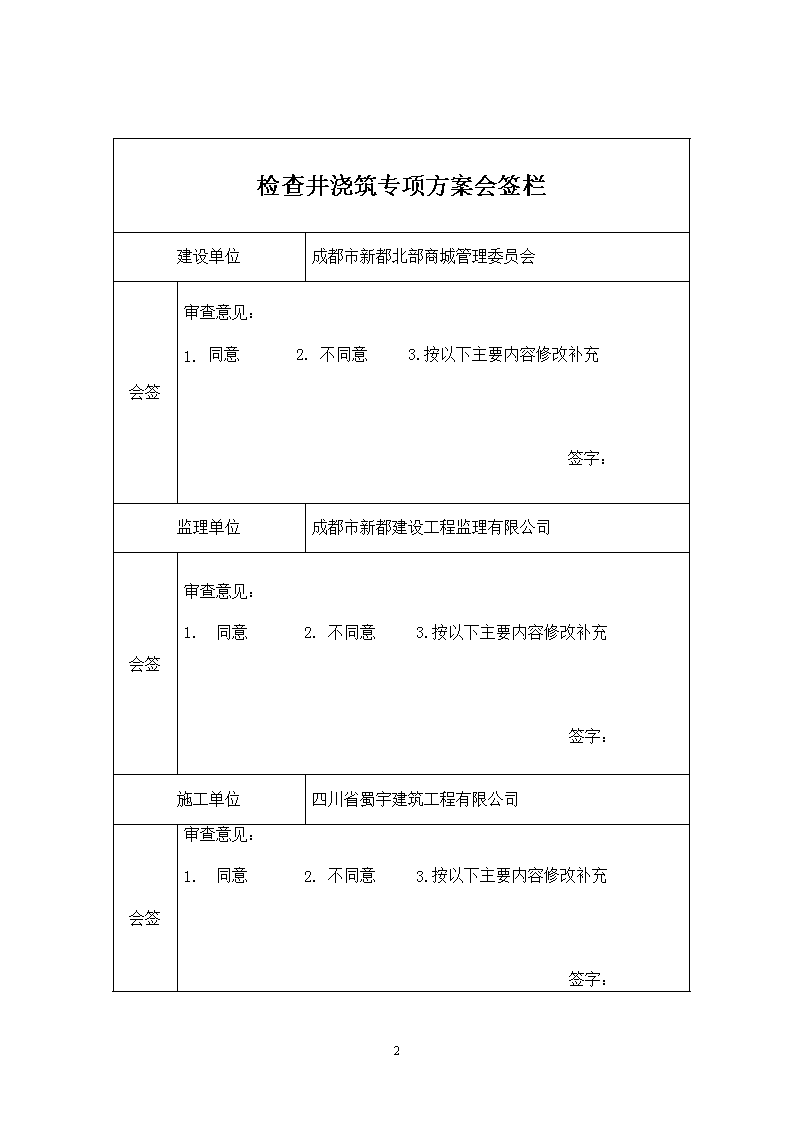

'北部商城总部基地基础设施工程宏发路A段检查井浇筑方案编制人:职务：审编人：职务：批准人：职务：四川蜀宇建筑工程有限公司2013年9月9 检查井浇筑专项方案会签栏建设单位成都市新都北部商城管理委员会会签审查意见：1.同意2.不同意3.按以下主要内容修改补充签字：监理单位成都市新都建设工程监理有限公司会签审查意见：1.同意2.不同意3.按以下主要内容修改补充签字：施工单位四川省蜀宇建筑工程有限公司会签审查意见：1.同意2.不同意3.按以下主要内容修改补充签字：9 第一章工程概述1.项目概况宏发路A段：大致为南北走向，起点接既有兴城大道，终点接既有兴贸大道。设计起点桩号K0+026.05，终点桩号K0+549.895。本工程红线宽度25~30m，道路等级为城市次干路。道路标准段断面从左到右为：3.5m宽人行道+9m宽车行道+9m宽车行道+3.5m宽人行道；道路展宽段断面从左到右为：3.5m宽人行道+9m宽车行道+14m宽车行道+3.5m宽人行道。　　车行道道路面结构从上到下为：5cm厚AC-13C细粒式改性沥青砼上面层+7cm厚AC-20C中粒式沥青混凝土下面层+稀浆封层+40cm厚5%水泥稳定碎石基层（分层施工）+20cm厚天然级配砂砾石底基层+加强土基（天然砂砾石换填60cm）。除雨水联络管采用平口式钢筋砼管外，其余污雨水管采用承插式钢筋砼管，为国标Ⅱ级。管道规格为：D300、D400、D500、D600、D900、D1000。除雨水联络管外，其余管道基础均采用180°砂石基础，污雨水检查井为钢筋砼检查井。 本工程共设置涵洞2座，其中箱涵1座（长60m*宽5.0m*高3.0m，钢筋用量为84.436t）、管涵1座（D2000mm圆管涵，长28m）。在道路右侧人行道内布设电力浅沟，电力浅沟主线一般采用1000*1000mm预制钢筋砼U型槽，在道路横穿道路、管涵等处采用3*4排12孔φ150电力排管，电缆沟每隔100~200米左右设置3*3排9孔φ150电力排管，电力排管管道采用玻璃钢电缆保护管，壁厚不小于5mm。（1）道路等级：城市次干路；（2）设计行车速度：40公里/小时；（3）道路设计年限：15年；（4）路面设计年限：10年；（5）交通等级：中交通；路面结构为：5cm细粒式沥青砼+7cm粗粒式沥青砼+40cm5%水泥稳定碎石基层+20cm级配砂砾石底基层。人行道结构为：6cmC30混凝土人行道砖+2cmM7.5砂浆垫层+15cm9 5%水泥稳定级配碎石基层。雨、污水管道管材主要采用钢筋混凝土承插管，砂石基础。雨水口联络管采用钢筋砼平口管，360°满包砼带基。第二章钢筋混凝土工程施工本工程检查井均采用标准图钢筋混凝土井室，砼材料采用C25、S4，钢筋混凝土盖板，流槽为Mu7.5砖砌。1、施工前按设计要求放样，放出井位中心点和浇筑位置，并复核基础面高程、平面尺寸是否符合要求。2、钢筋工程（1）进场钢筋符合设计和规范要求。用于工程的钢筋无节疤，不弯曲和没有其它破损。钢筋保持清洁，无锈蚀、锈屑、氧化皮、油、泥土、油漆、混凝土垢及任何可能影响混凝土与钢筋间结合的其它材料。堆放钢筋的场地上方要遮盖，钢筋放在木板和支墩上，离地净距大于15cm。（2）保持钢筋保护层的垫块用与现浇混凝土同等强度、颜色和配合比的混凝土制成。（3）钢筋的安放要求确保位置正确并牢固地固定，保护钢筋位置的支托为同等钢筋或相适应的其他钢制品。绑扎钢筋的金属丝为20~22#的软铁丝，所有钢筋的交叉处均用软铁丝扎牢，其端头弯入混凝土中。（4）施工中先将直钢筋切割到要求的长度，由经验丰富的钢筋工进行冷弯。严格按施工规范的相关规定进行钢筋的切割、冷弯。（5）按钢筋焊接及验收规范的规定要求，进行钢筋焊接作业。（6）无论是在混凝土浇筑之前或以后都不得将已绑扎的钢筋弯曲或拉直。加工钢筋的允许误差见下表。钢筋加工允许误差表序号项目允许误差1剪切长度±25mm2螺纹钢±13mm3弯头的位置±25mm9 3、模板工程（1）模板采用轻型组合木模板，在混凝土振捣时，模板缝必须达到不漏浆的要求。（2）根据图纸所示永久工程的真实形状和尺寸测量放样。模板安装做到位置正确、支撑稳定，有足够的支柱、撑杆和拉条，并能承受混凝土浇筑及振捣时产生的侧向压力，并不受气候的影响。立模时，模板要均匀、平直地布置，使接缝处的混凝土表面平整均匀。模板的接缝设计要与结构物的外观相谐调，使竖向和平面的缝均保持平直。模板不得与结构钢筋直接连接，亦不得与施工脚手架连接，以免引起模板的变形、错位。（3）模板内表面涂刷脱模剂，以防止与混凝土的粘结和便于拆模。在进行涂覆操作时，不得污染邻近的混凝土结构或钢筋结构。混凝土在浇筑前，清除模板成型面上的锯末、刨花、灰尘、其他杂务和滞水。（4）按图纸要求的位置和高程将预埋件或预留管固定在模板上。浇筑混凝土前，确定预埋件和预留孔洞的位置和数量与设计图一致，安装牢固。（5）模板拆除时的混凝土强度应符合设计规范的有关要求。已拆除模板和支架的结构，在混凝土强度达到设计混凝土强度等级后，方可承受全部使用荷载。4、混凝土工程混凝土采用搅拌站集中拌和，混凝土运输车运输，吊车吊料斗入模，施工要求与注意事项如下：（1）浇筑前，对支架、模板、钢筋和预埋件进行检查，模板内的杂物、积水和钢筋上的污垢清理干净；模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。（2）浇注前，检查混凝土的均匀性和坍落度。（3）对浇注混凝土使用的脚手架，应便于人员与料具上下，且必须保证安全。（4）混凝土应按一定厚度、顺序和方向分层浇筑，应在下层混凝土初凝或能重塑前浇筑上层混凝土，混凝土分层浇筑厚度不超过40cm。（5）浇筑混凝土时，采用插入式振捣棒捣固。振捣应符合下列规定：a、使用插入式振动棒时，移动间距不应超过振捣棒作用半径的1.5倍；与侧模应保持5～10cm的距离；插入下层混凝土5～10cm9 ；每一处振捣完毕后边振动边徐徐提出振动棒；避免振动棒碰撞模板、钢筋及其他预埋件。b、对每一振动部位，必须振动到该部位混凝土密实为止。密实的标志是混凝土停止下沉、不再有气泡冒出、表面呈现平坦、泛浆。（6）混凝土的浇筑必须连续进行，如因故间断，间断时间应小于前层混凝土的初凝时间或能重塑的时间。允许间断时间应经试验确定，若超过允许间断时间，须采取保证质量措施或按工作缝处理。（7）在混凝土浇筑过程中，应注意观测：在灌注过程中应注意模板、支架等支撑情况，设专人检查，如有变形，移位或沉陷应立即校正并加固，处理后方可继续浇筑。（8）在浇筑过程中或浇筑完成时，如混凝土表面泌水较多，须在不扰动已浇筑混凝土的条件下，采取措施将水排除。继续浇筑混凝土时，应查明原因，采取措施，减少泌水。（9）混凝土浇筑完成后，对混凝土裸露面应及时进行修整、抹平，定浆后还应第二遍压光或拉毛。（10）混凝土达到一定强度后，要及时洒水养护，天气干燥时还应覆盖养护。5、砌体工程砌体所用标准砖须先浇水湿润。在混凝土基础上砌砖时，先清扫凿毛基础，并用水冲刷干净，然后在基础面上铺一层10mm厚座浆，再压砖砌筑。砌砖时，严格按一铲灰、一块砖、一揉挤法砌筑，禁止用灌浆法砌筑。实心砌体采用一顺一丁、梅花丁或三顺一丁的砌筑形式。砖砌体的灰缝应横平竖直、厚薄均匀，并填满砂浆。砌体水平灰缝的砂浆饱满度不小于80%，厚度以10mm为准。竖缝采用挤浆或加浆方法，不得出现明缝，严禁用水冲浆灌缝，控制厚度为10～12mm。砂浆采用机械拌合，拌合时间不少于2min，随拌随用，砌筑砂浆采用M7.5水泥砂浆，座浆、抹三角灰、流槽抹面均采用1：2防水水泥砂浆。水泥砂浆抹面一般分两道抹面，第一道砂浆抹面后，将表面搓成粗糙面或划出纹道。待砂浆收水后抹第二道砂浆，再用木板搓平，最后抹光，保证砂浆密实，光洁美观。检查井爬梯按设计图纸要求设置，做到安装牢固、灌浆密实。6、检查井周的回填土。（1）、现浇砼水泥砂浆的强度应达到设计规定的强度后方允许回填。严禁与浇注井体同步回填。9 （2）、井周80cm宽范围内的回填材料，均应采用无砂大孔混合料或低标号混凝土,并振捣密实。故本设计在排水检查井(井室、井室盖板、井筒周边)80CM范围内应全部回填砂砾石至路面层，密实度达相应要求。（3）、压实机具：①按规范配置的压路机具。②特别要配置小型机械如蛙式打夯机和立式冲击夯等。③在施工中，优先采用立式冲击夯。（4）、压实工艺：①井室周围的回填，应与管道沟槽的回填同时进行，当井室周围的回填与管道沟槽的回填不便同时进行时，应留台阶形接茬。②当沟槽内每一层回填土压实成型后，用人工将井室周围80cm范围内的松土挖去，换填预先拌制好的无砂大孔混合料或低标号混凝土，并在保证在混合料强度达到要求时才能回料。③井室周围回填压实时应沿井室中心对称进行，且不得漏夯。④在进入道路结构层施工时，除采用压路机碾压外，还应采用蛙式打夯机或立式冲击夯逐层对井周60公分范围内进行补夯，以清除碾压死角。7、井框（盖）安装施工（1）、对井周进行加固：在井筒安装施工完成后，要对井周进行加固。具体做法是：①沿井筒周围放加固钢筋箍；②放置预制钢筋砼井圈，注意要将预制砼井圈平面位置及标高调整好(井圈顶至设计路面标高之间的厚度为路面厚，井圈与井室平面位置一致)；③井周浇筑无砂大孔混合料或低标号混凝土进行加固（浇筑砼时必需严格采用机械振捣）；④用临时盖板将井口盖好。（2）、对检查井井盖标高的调整井盖标高的调整具体做法是：①露出预制钢筋砼井圈；②确定检查井的井盖标高；③将检查井盖放置在预制钢筋砼井圈上，井盖底沿井周用4—6个铁制楔型塞，将井盖顶面调至放线标高位置；④井盖底与预制钢筋砼井圈间用高标号砂浆进行填充；⑤每调好一座井后，用围护进行隔离，直至砂浆达到强度后方可撤去围护；⑥井周用砼进行补填，并用冲击夯具进行夯实。8、检查井施工的质量监控9 （1）、检查井施工质量应作为道路施工重点质量监控对象，检查井的砼底板浇筑及井周回填土，应作为监理旁站监督的一项重要内容。（2）、当检查井基坑挖好后，基底土质和状态要作为一项必检的隐蔽工程项目经监理工程师验收签证。（3）、检查井底板砼浇筑后在井壁前应经监理工程师验收签证。（4）、井周每一层回填土压实成型后，要经监理工程师验收签证方可进行上一层回填土。（5）、井盖框的安装底用4—6个铁制楔型塞来调整井盖标高这一工序，也要作为一项必检的隐蔽工程项目经监理工程师验收签证，井盖框的标高应由监理工程师逐一复核。（6）、其他未尽的施工要求，按有关规范和规定执行。第三章质量控制目标1、严格按设计图完成检查井施工，严格按相关规定和要求对检查井进行质量控制2、检查井开挖后进行清理、修整，保证基底坚实，其深度和高度满足设计要求。3、按设计图的几何尺寸进行钢筋焊接与绑扎，检查与验收严格执行成都市地方标准钢筋加工的施工技术规范及检验标准4、检查井的井室基础必须稳固，混凝土抗压强度等级符合设计与规范要求，浇筑过程中振捣密实，并控制检查井井盖位置、高程，拆模后保证外观不得有蜂窝、麻面，砼与检查井井壁相接平顺。第四章安全控制措施1.安全防护措施1.1施工人员须接受入场安全教育，考核合格后方能上岗。1.2施工现场严禁拖鞋、高跟鞋、带钉易滑鞋，按要求佩戴安全帽。1.3特种作业人员须持证上岗。9 1.4分项、分部工程须做有针对性安全技术交底，且须签字齐全。1.5严禁施工人员从高处往坑槽掷材料、物体、扣件等其他物品。2.临时用电措施2.1施工现场的供电线路铺设应严格依照《施工组织设计》及用电规范铺设。2.2临时用电的电缆与配电箱均应沿基槽的边缘直埋与敷设式吊挂，对电闸箱进行统一编号，其外涂安全标志，箱内不可存放杂物，箱门须锁，箱内应贴有电路图，由专人负责看管。2.3所有配电箱与开关均须设漏电保护器。2.4施工现场内的电源线严禁乱扯、乱拉、乱接。2.5各个部位安装临时用电时必须符合临时用电相关规定，无专业人员审核严禁随意拆改线路。2.6施工电工须持证上岗，操作时佩戴绝缘防护用具。3.机械安全措施3.1机械设备传动的外露部分须加设防护罩。3.2木工机械及钢筋加工机等机械均应设专人持证上岗，实时检修，若发现机械存在故障或缺陷，严禁继续运行使用。3.3特殊工种作业员均须持证上岗并佩带劳保用品，严禁违规、酒后操作。9'
