长坡变电站技改土建施工方案

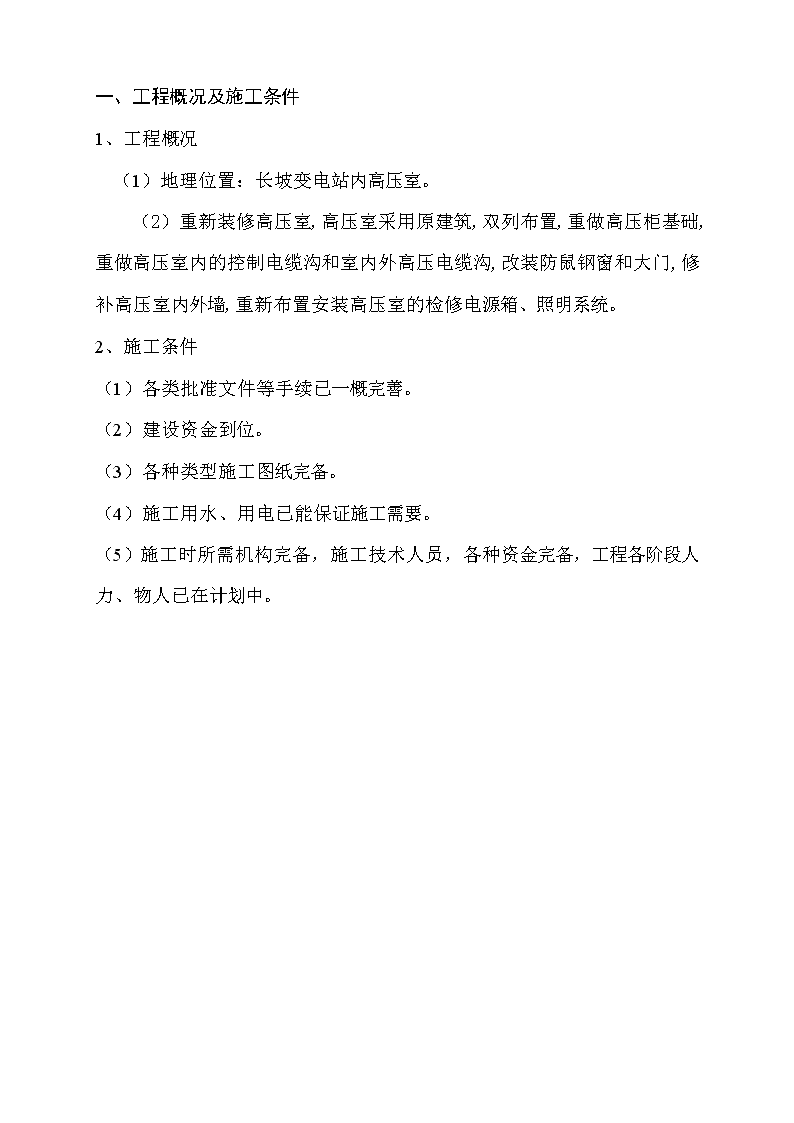

'一、工程概况及施工条件1、工程概况（1）地理位置：长坡变电站内高压室。（2）重新装修高压室,高压室采用原建筑,双列布置,重做高压柜基础,重做高压室内的控制电缆沟和室内外高压电缆沟,改装防鼠钢窗和大门,修补高压室内外墙,重新布置安装高压室的检修电源箱、照明系统。2、施工条件（1）各类批准文件等手续已一概完善。（2）建设资金到位。（3）各种类型施工图纸完备。（4）施工用水、用电已能保证施工需要。（5）施工时所需机构完备，施工技术人员，各种资金完备，工程各阶段人力、物人已在计划中。 二、施工部署（施工组织网络） 三、施工前的准备1、由项目技术负责人组织施工技术等管理人员，认真进行施工图纸学习,了解设计意图。全面认真研究施工图纸，对施工图纸中存在问题或疑难问题认真记录，并会同建设单位、设计单位等有关人员进行图纸会审，以求设计图纸在施工中的正确统一。2、做好所需要的机械设备的定购和组织工程。3、做好临时围栏、消防设施的设置。4、劳动力组织设计为了保证工程按规定工期完成，施工过程中须保证各施工段的人力满足施工需要，观计划组织劳动力如下表：工种人数现场管理人员1水工5木工5架子工5水电安装工6装璜装修工10日平均进场人数20高蜂期进场人数30 5、机械组织计划为了保证工程施工需要，现计划组织机械如下表主要机械设备一览表序号设备名称型号（容量）数量（台）功率（KW）1卷扬机22砼搅拌机400L13砂浆机325L14钢筋对焊机1040mm15电焊机2KW.21KW16小栽锯HZ6X-502MJ104MJ1049平刨MB103A111手提电动工具（安装机械）1213四、主要施工程序该工程施工顺序为先拆旧后装修,先扩大门后室内外，先土建后设备，。自上而下进行外装修，在外装修进行一段后，也可自上而下的顺序，进行内装修。以上各个阶段在施工中相互穿插，流水作业，搭接施工。五、主要项目分项工程的施工方法及措施 本工程属拆旧装修工程，工程难度较大，工期紧，为了确保工程质量和按工期完成施工任务，施工时应根据不同项目采取相应的施工方法和措施。（一）高压室装修工程的施工方法及质量保证措施1、高压室拆旧装修工程该工程是在高压室的旧门上进行扩大,方便设备进入.因为此时高压室还带电运行,凿时的石块乱飞,要做足安全措施。（3）独立柱基础工程安全保障措施：必须设置防触电，防物击等设施。炎热天气施工要做好防暑降温工作。3、基础柱工程本项施工方法及质量保证措施与结构房柱剪力墙施工方法同。（二）主体结构工程的施工方法及质量保证措施（三）内外装饰工程的施工方法及技术措施1、装饰分项工程的主要内容为：室外装饰和室内装饰，其施工顺序为抹灰前的墙面清理→墙面淋水湿润墙体→打灰条冲筋→抹底灰→抹面灰，压光(外墙面贴马赛克面砖，内墙面贴墙裙砖)等。2、技术措施：严格按照顺序施工，在施工中必须做出样板间（样板块），经验定合格后方能全面转入施工，设专人吊打灰条，用高标号水泥砂浆处理阴阳角，控制使用砂浆强度，天棚抹灰前要处理好楼板高低不平部位，清理板底杂物、灰尘，所有阴阳角及墙面均要保证垂直，平整， 面层光洁无裂纹现象，内墙面及天棚面要待灰面凉干后方能刮双飞粉，外墙面贴马赛克面砖、底灰要严格按设计要求配制，设专人作垂直及灰条冲筋处理，保持墙面湿润。底灰完成后，必须弹好分格线，贴砖时应用直尺，水平尺，挂线找平，使灰缝均匀，接口平直，表面平整，防止空鼓。在外墙饰面施工时,为保证墙面饰面砖缝不因游离钙产生流泪现象，镶贴面砖时采用火山灰水泥以减少流离钙产生。贴花岗岩面砖时，在面缝勾灌氧树脂以确保不产生流泪现象。（四）楼地面、天面及其它工程在楼地面工程施工前，必须清理落地灰及杂物，用水冲洗干净后，再扫水泥浆，过水泥砂找平，选砖，湿润砖块等工作，才能贴装饰材料。在施工前必须铺砌样板间，经鉴定认许后方能全面展开铺砌，凡镶贴块料，花岗岩等，遵照工艺标准施工。天面隔热层在施工时均须清理落地灰及杂物，并按设计要求对水泥膨胀珍珠岩等均按各工艺标准和天面防水的规定施工，使天面防水隔热良好。供水、电气，排污安装，在内外墙抹灰完毕后抓紧进行，暗管铺设要在主体结构工程进行时间同时进行施工，预留洞口要在围护砌体施工时同时进行，排污要在楼地面施工前进行，管道与楼板接触周边要认真填塞封闭好，防止事后渗漏。六、施工总进度计划本工程计划120天完成，控制工期80天，如各项工程能顺利完成，则能按期或提前完成，现将施工决进度计划分达如下：(一)在本工程施工合同签订后，即进场搭设临时设施，并组织人力，机械设备，所需材料进场。(二)室内外凿墙体表面工程本工程计划天完成(三)室内外装饰工程 本工程计划用天全部完成，(五)幕墙、门窗工程，水、电、消防工程。本工程计划用10天全部完成，在施工中穿插进行，在室外装饰工程完工后20天全部完成。(六)其它零星工程散水、台阶等零星工程计划用2天完成七、施工现场和各项管理措施(—)工程质量的管理措施l、该工程质量目标为优良工程，为达到预期目标，要加强技术管理，认真贯彻各项技术管理制度，落实各级人员岗位责任制，做好技术交底，开展计划，实施检查、处理的全面质量管理活动，做好工程的预检复检及隐蔽工作，认真进行工程质量检验及评定，做好技术档案管理工作。1、严格执行我国现行《建筑安装工程施工及验收规范》和《建筑安装工程质量检验及评定标准》，同时，各项技术指标必须满足图纸的要求。对工程的质量检查，严格按下列程序进行，以确保工程质量其检查程序为：设门关计及人代施员表工综质单合监位检部有填写好记录幢查组号员及工及质长项检专目组职施复检工核幢质号检工员长初及检专职该工程施工完毕合格合格合格不合格不合格选修进行下工序 4、认真进行原材料检验，凡是工程上使用的材料及设备，必须有出厂的厂家，生产日期，产品等级，技术参数及使用说明等证明文件，对钢材及水泥，除上述证明文件外，还必须按规定做好抽样检查试验，对各种等级的砼要认真做的试配工作，特别要设计好外加剂的参数，对配合比试验合格后，方进行现场施工，对各层墙，柱及梁板靖应按规定制作砼试块。5、加强材料管理，建立工、料消耗台帐，要日清月结，对高级装饰材料及工具，实行专人管理，限额领料，按时结算，对水泥等易潮材料，应同厂家订供销合同，以便定期，定量供应，保证水泥用量满足而又不在现场存放过长时间，并做好防潮处理。6、实行班组、项目及总公司三级工程质量负责制，对各分部、分项工程由班组长自检，项目质安负责人初检及总公司质安部门复检，对装饰工程，还做好各人施工记录在场(地)上，以便检查，返修。对砼工程，除专人负责投料，搅拌外，还设立专人对砼搅拌时间，过程检测，砼标号，砼塌落度，砼温度，浇筑部位，时间等作出专门记录。7、加强工种的配合及施工的交接，在结构施工中，应与水，电等工种密切配合，设专人检查预留孔洞，埋件等位置，根据施工工序，对施工完毕单元，派出专人上锁保管，对上下工序的交接，做好交接工作，由班组长负责进行，以确保各序搭接及班组变班的工作质量。8、建立样板间，在每一项装修工作大面积开展之前，必须先做样板间，业主及设计，质监部门对样板间所用的材料，工艺是否满足要求，要做最终的认定，通过鉴定方能以样板间为标准开展大面积施工，这实际是确定材料，施工工艺，质量标准及墙训工人的形式。 9、加强与建设单位，设计单位的联系，施工中碰到的各种技术难题，事先与设计单位磋商，以便正确地贯彻设计意图和便于施工。（二）安全生产的管理措施1、严格执行各项安全管理制度及安全操作规程。2、凡进入施工场的人员均应进行安全教育，施工人员应熟记安全技术操作规程，项目部质安组做好安全交底工作。3、施工现场的各种机具设施，材料构件均按施工平面布置堆放，保证场内道路齐整畅通。4、搭设安全挡板及护栅，并挑出安全网，此外，凡各处出入口处要有安全护栅，梯洞口处要有安全挡板。5、凡进入施工现场的人员，均应遵守现场安全生产管理制度，戴好安全帽，禁止穿拖鞋，高根鞋或赤脚进入现场作业。6、凡特殊工种如机械工、电工、架子工、焊工、起重工等，必须持证上岗，并严禁无证或酒后操作。7、凡用电设备均应有接地装置。8、加强防火工作，消防火栓周围5米范围内严禁堆放物料。9、设置专人与气象台联系，及时掌握天气情况，对暴雨、大风及时采取相应的技术措施，防止事故发生。（三）降低成本措施1、按照施工进度计划和施工平面图进料，减少二次搬运，砂、石、砖等实行量方，点数收料，清底使用。水泥按数实行限额凭票领用，按工结算，各工种都要做到工完场清，不遗留过时仓底材料，做到不浪费材料。 2、认真搞好劳动管理和调配工作，增强劳动率，做到人尽其才，物尽其用，尽量缩短工期。3、回收落地灰，过筛后重新搅拌使用。4、墙训和提高工人素质，以少胜多，减少附带开支。五、现场文明施工各阶段专项措施1、对施工现场的施工设备、材料堆放，场地道路、生活设施进行统一合理布局，并纳入施工组织方案，制定文明施工制度，由项目经理组织实施执行。2、施工现场实行封闭施工，除人员、车辆出口通道外，其余周边应按规定设置连续封闭口的围栏或围墙。3、施工，现场主门右侧必须悬挂施工标牌。4、施工队做好施工现场安全保卫工作，采取必要的防盗，防火措施。设立门岗制度，有专人管理登记。5、搞好施工设施，安全防护设备及其他临时设施，并将工地及四周环境清理整洁，做到工完料净、场地清。施工设备，外脚手架，临时用电，安全警示牌、防火设施按标准设置，完善。6、搞好综合管理，完善文明施工制度，文明施工档案，做好宣传教育，卫生管理，噪声控制，安全保卫等。总之，文明施工自工地开工至竣工操作过程，必须持之以恒，高标准实施，不断完善，不断提高，才能促进安全生产，提高工程质量水平，维护市容卫生和整洁。（六）现场文明施工专项措施1、加强职工政治思想教育工作，加强工程质量监控，材料管理，机械设备维修，场内运输及内外的协调工作。 2、组织全工地职工开展社会劳动竞赛，推动整个项目工程的质量及进度的健康发展。3、抓好全工地的防火防盗工作，与当地的联防，内外结合，共建精神文明。4、从整个施工平面布置出发，要有整洁的现场，树立宣传标准牌，挂放各种安全标志，使人们有紧张而轻松的工作环境，把施工现场建设成为市文明施工单位。八、施工技术资料的档案管理施工技术资料是建筑施工中的一项重要组成部分，是工程建设及竣工验收的必备条件，也是对工程进行检查，维修、管理、使用、改建的原始依据，施工技术资料的档案处理，是衡量施工企业管理水平的重要标志。1、设专人、专门机构负责处理：由工程项目质安组派一人专门负责施工技术资料的管理工作，完善施工技术的签证、收集、整理、归档工作。2、工程质量保证资料：工程质量的优劣很大程度上取决于构成工程实体的各种原材料的质量状况，正确合理地使用材料也直接关系工程成本和企业的经济效益。凡用于工程的原材料，必须具有质量合格的证明文件。无合格证明的一律不得用于工程上，新材料、特殊材料及材料代用，设计变更换用材料时，须经设计单位批准才能使用。附：主要材料需用量计划一览表 主要材料用量计划一览表材料名称单位数量钢材T水泥T碎石M3河砂M3红砖千块木材M3铝合金窗M2内墙面砖M2外墙面砖M2花岗岩M2耐磨砖M2 九、施工现场临时用电（一）施工现场供电系统施工现场的施工用电主干线由土建项目统一考虑，按现场周边统一设置总配电箱，采用分级配电方式，即总配电箱分配电箱开关箱用电设备，开关下实行一机一阐一漏电制。（二）施工现场电器保护接地接零工作零线N与保护零线PE线分设用，N线仅作电气设备工作电源之一使用，PE线仅作电气设备保护接零之用，即只能在电气设备正常不带电的金属外壳、基座、构架上，在正常的情况下其中没有电流通过，仅当电气设备绝缘损坏发生漏电时才有漏电流流过。保护零线PE应作重复接地，在整个现场临时用电工程内重复接地点应不少于三处，一般在配电线路的始、中、末端处，每处重复接地电阻值≯10Ω。重复接地的目的是防止PE线某段断线对保护接零作用的影响和综合降低保护零线的接地电阻值，以提高保护接零的可靠性。（三）配电装置配电箱必须采用标准铁制箱，安装高度离地面1.3-1.5m配电箱内一律采用有绝缘胶线,不允许有裸露带电部分。露天配电箱、开关箱的进出线口应设在箱体的下方底面，并做绝缘固定、排列整齐。配电箱装置作有送、分路标证，以防误操作。 配电箱、开关箱专人负责，专人负责上锁。（四）送电、停电工作程序送电时按正常程序操作，即总配电箱→分配电箱→开关箱。停电时反之进行。定期维修，工地电工每天上、下班对所有配电箱检查一次，每周检查一遍，阴雨、暴雨过后都要进行检查有无进水、倾斜、松动。总配电箱和天关箱中两级漏电保护器的额定漏电动作电流和额电动作时间应作合理配合，使之具有分级分段保护的功能。漏电保护器的选择应符合国标GB6829-86《漏电电流动作保护器（剩余电流动作保护器）》的要求，开关箱内的漏电保护器其额定漏电动作电流不大于30MA，额定漏电动作时间在二者之间。防雷：由于施工现场周围没有更高的建筑物，防雷接地主要拟采用井架搭设之后在井架上安装1.5m长避雷针，用16mm2专用引下线埋入地下2米，或与厂房接地连接，并测试接地电阻≯4Ω。防止电气火灾：为有效地防止电气火灾，工地采取以下几条措施。1、电工必须有市劳动局颁发的合格上岗证的电工，一切操作按安全操作规程进行，不得违反安全操作规程。2、电器机具安装前要进行测试、检查，电线有破损的、使用年限坚决不能用。3、严格按临时用电组织设计的各项要求办事。不违章操作，不违章指挥。4、工地准备2-3个干粉灭火器，万一工地出现电气火灾，干粉灭火器或沙子，不得用水或其他液体。 二00五年五月十日110kV长坡站10kV开关柜更换16面工程土建施工方案编写：审批：批准：高州市淦源输变电工程公司 二00五年四月二十九日'
