银翔科研大楼新增设备基础地下室土方开挖、基坑支护及安全专项施工方案

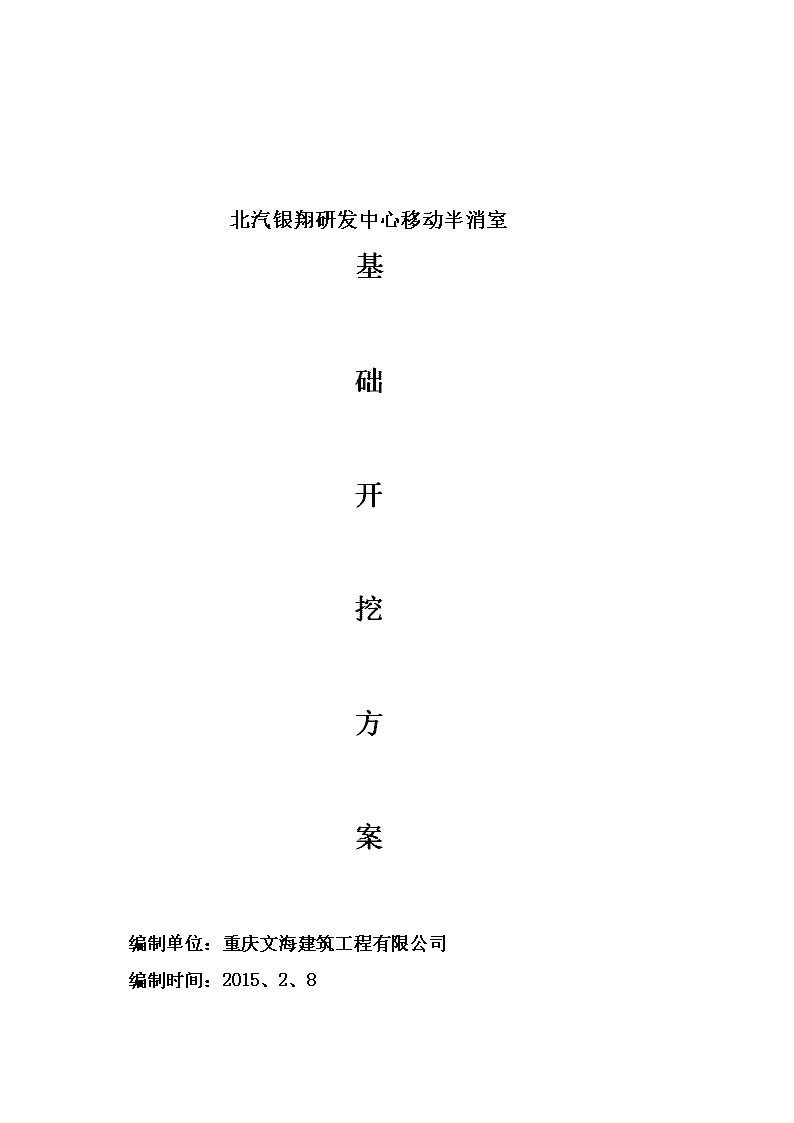

'北汽银翔研发中心移动半消室基础开挖方案编制单位：重庆文海建筑工程有限公司编制时间：2015、2、8 第一部分综合说明1.工程概况本设备基础位于银翔科研大楼一楼厂房内。原有办公楼基础位于高回填方区域，原厂房基础为挖孔桩加连系梁结构形式；现增加设备基础地下室开挖深度约-5.2米，位于厂区中部位置；在开挖时需破坏原结构基础地梁一根。基坑土方开挖时对相临建筑物的影响较大，边坡支护及对原有厂房基础保护尤为重要。2.编制依据该施工组织设计的编制主要依据：现行规范、规程以及现场实际情况。主要规范、规程如下：《建筑边坡工程技术规范》（GB50330-2002）《建筑与市政降水工程技术规范》（JGJ/T111-1998）《建筑基坑支护技术规程》（JGJ120-1999）《基坑土钉支护技术规程》（CCECE96:97）《锚杆喷射混凝土支护技术规范》（GB50086-2001）《建筑地基基础工程施工质量验收规范》(GB50202-2002)《建筑施工安全检查标准》（JGJ59-1999）《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑机械使用安全技术规程》（JGJ33-2001）3.总体施工部署3.1工期目标根据甲方要求，在甲方确定具体施工图、基础支护方案审查通过，设计出技术详图后；确保基坑开挖10天完工，结构部分按甲方实际安排合理工期按业主要求。3.2安全文明施工目标 现场施工期间，现场安全文明按厂区要求执行。3.3施工部署该设备基础地下室基础开挖采机械配合人工开挖形式进行施工。采用1台现代210-9轮式（1m3）反铲挖掘机，2辆铁马自卸车，进行土方开挖。开挖完毕随后对基坑四周进行打锚钉Ф8@700（锚钉长度600mm)、挂12.7*12.7钢丝网、砼喷浆支护（厚5cm、喷射混凝土配比为：水泥:砂:石子=1:2:2，外加剂掺量为水泥用量的2%)。3.4.1、拟投入的主要施工机械设备拟投入的主要施工机械设备表序号设备或设备名称型号规格国别产地制造年份数量额定功率/kW生产能力备注1混凝土喷射机转V泰安2012.6110完好2注浆机（带电机）BW15D衡阳2012.7110完好3搅拌机J1-400河南2012.717.5完好4电焊机BX3-300-2重庆2013.1013.0完好5空压机VY-12/7河南2013.1010.5完好6水准仪苏州乙光北京2014.11完好7切割机1完好8汽车五十铃190完好9挖掘机现代210中国2012.1011m3完好10自卸车铁马重庆2010.9220t完好 11装载机山东3m3完好 3.4.2、主要劳动力计划劳动力计划表（单位：人）工种级别按工程施工阶段投入劳动力情况施工防护、清洁土方开挖边坡支护普通工356放线工2机具工41司机42电工111第二部分基坑开挖及支护1.施工准备1.1工程投入的主要物资该分项工程主要投入、水管、配电箱、电缆线、防护钢管、彩钢板、切割机、铁锨、扫帚、挖掘机、自卸车、彩条布、铲车等物资，其数量及进场时间根据现场施工情况配备。2.主要施工方法2.1设备进场前，按甲方的要求及有关部门规定、设立施工放线控制点和高程水准点。根据图纸及现场实际情况，该工程基坑较深，基坑四周原有办公楼地下基础距离较近不便放坡，基坑边坡采用锚喷支护，留有500mm宽的工作面，不放坡，以便下道工序的施工及有利于保护原有厂房基础；先放好基坑开挖平面位置线，经甲方复核确定后方可开始开挖。2.2基坑挖土分四大步进行，第一步炮机凿打原有钢筋砼面层、碎石层、片时层0.5m，第二步挖2.5m，第三步挖2m，预留0.2m层人工清理。2.3第一步先根据平面位置线对原有钢筋砼面层、碎石层、片时层0.5m。采用机打碎、装车外运。2.4 第二步开挖结束，随后进行边坡支护，待锚喷混凝土达到允许强度后开始第三步开挖。第三步开挖至5m深，随挖土随进行边坡修整及边坡支护施工。2.5第三步开挖结束，随后进行边坡支护。2.6待每次挖至距槽底标高20cm时，采用人工清挖至设计槽底标高。2.7待开挖至距离坑底20cm以内时，测量人员抄出50cm水平线，在槽帮上2.8施工中对标准桩、水平沉降、位移观测点、加以保护，发现情况及时向甲方报告。3.确保工程质量的技术组织措施建立以项目经理为负责人的质量保证体系。开工前组织全部进场人员学习施工方案，熟悉图纸及地质状况，对机械操作手进行技术交底，要求掌握施工的技术要点。每一道工序开工前，学习规范要求，精心施工。完工后，进行严格自检。3.1质量标准 项次项目允许偏差值/mm检验方法1标高+0-50水准仪检查2长度、宽度-50由设计中心向两边拉尺量4.确保安全生产的技术组织措施建立以项目经理为负责人的安全保证体系。开工前组织全体进场人员学习安全知识，进行安全交底，定期或不定期地进行安全检查，发现不安全因素立即整改，防患于未然，切实做好安全、文明施工。4.1根据现场情况，该基坑西南处在原有办公楼的一层内，有其他工作人员上班，因此土方开挖前，应对四周进行防护，方可进行机械开挖。4.2在距基坑开挖线1米外周围用Ф48mm钢管设置两道护身栏杆，立杆间距3m，高出自然地坪1.2m，埋深0.3m。基坑上口边1m范围内不许堆土、堆料和停放机具。在锚喷支护上口5m范围内不许重车停留。各施工人员不许翻越护身栏杆。基坑施工期间设警示牌，夜间加设红色灯标志。4.3基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手。4.4坑下人员休息要远离基坑边，以防不慎。4.5机械施工时现场设专职指挥人员一名，施工机械一切服从指挥，人员尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。5.确保文明施工的技术组织措施5.1项目部全体人员佩带安全帽。5.2施工现场合理布置机械设备，堆放材料、成品、半成品，埋设临时施工用水管线，架设动力及照明线路。5.3材料进场堆放：砖码垛，砂石等地材堆放并加以覆盖，避免扬尘。半成品、成品材料分规格堆放整齐，并设置明显的标牌。废旧和多余的物资要及时回收。料具堆放整齐，不得挤占道路和作业区，保持道路畅通无阻。 5.4严格按照施工程序组织施工，确保施工过程中统一调度，统一管理、统一指挥、平衡土方开挖与边坡支护和降水等工序的关系，保持良好的施工程序。5.5建筑物的轴线控制及高程控制点，要做出醒目的标志牌，任何人不得破坏。5.6每一分项工程完工后，要及时清理各种材料、工具等，将施工现场清理5.7施工现场的主出入口处实行“三包”，随时清扫运土车及送料车辆掉在门口及街道上的杂物，保持门前及现场内的清洁，树立业主与本公司的良好形象。5.8经常对职工进行文明施工教育，遵守现场文明施工管理制度，提高自身的素质。5.9挖掘机进出场必须用拖车拖至施工现场，履带式挖掘机严禁在院内混凝土路面上行走。以免破坏厂内道路。第三部分边坡支护及原有厂房基础保护措施建议方案1、因在设备基础开挖时需破坏原有厂房一跨之间的连系梁，建议在结构施工时在设备基础剪力墙增加暗柱与相邻厂房之间采用梁连接代替地梁，保证厂房破坏地梁之间的整体性和稳定性。2、因设备基础开挖深度较深，原地质条件为回填土或回填石渣；为保证开挖边坡的稳定性建议在开挖时对基坑四周采用锚钉喷浆支护。以保证不导致影响边坡垮塌、造成原有地面开裂和影响其他厂房基础。保证施工的安全。'
